Nova SM. Eristetty järjestelmäterässavupiippu. Myös kondensoiville laitteille. Valmistettu Englannissa. Nova Tuoteluettelo 1/2013.

Transkriptio

1 Valmistettu Englannissa Nova SM Eristetty järjestelmäterässavupiippu. Myös kondensoiville laitteille. Nova Tuoteluettelo 1/2013. Laajempi versio tulossa lähiaikoina. Lisätestastattu suomalaisiin olosuhteisiin (paksut eristetyt katto- ja seinäläpiviennit) Tampereen Teknilisessä Yliopistossa SFL terässavupiippu on ensimmäisiä markkinoille tulleita terässavupiippuja. Valmistus aloitettiin Kanadassa 1933 Selkirk nimisessä kaupungissa ja valmistettu Englannissa viimeiset 40 vuotta. J&M Tech Oy Teilinnummentie Karjalohja tel:

2 Nova SM järjestelmä on suunniteltu soveltuvaksi lämmityslaitteiden palamistuotteiden poistamiseen. Soveltuu kaasu-, öljy- ja kiinteille polttoaineille. Nova SM järjestelmä on monipuolinen. Käyttökohteita esim. kiukaat, kamiinat, takat, takkasydämet, pellettilämmittimet, kaasulaitteet, teollisuusuunit, ilmalämmittimet, maalauskammiot sekä muut ylipaineiset/alipaineiset ja kondensoivat laitteet. Yleisesti Nova SM tuoteryhmä on kattava lukuisine halkaisijoineen ja osineen. Patentoidulla kierrettävällä lukitusliitoksella, Nova SM on helppo asentaa. Jaksojen välisissä liitoksissa siisti ja siro mutta tukeva lukituspanta. CE merkitty Nova SM on testattu standardien vaatimusten mukaan ja myös erikseen suomalaisiin olosuhteisiin. Tuotekuvaus Nova SM on teräksestä valmistettu kaksoisseinämäinen eristetty järjestelmäsavupiippu. Täysin hitsattu tiivis rakenne ja erittäin sileä sisäpinta yhdistettynä korkean tiheyden omaavaan A1 luokan eristeeseen muodostaa hyvät veto-ominaisuudet ja soveltuu hyvin myös korkeisiin lämpötiloihin. Nova SM on suunniteltu asennettavaksi rakennuksen sisätiloihin ja / tai ulkopuoliseen asennukseen. Ylipaineisissa ja/tai kondensoivissa laitteissa, joissa savukaasulämpötilat eivät ylitä 200 C paine luokassa P1(200 Pa), Nova SM:ää käytetään tiivisteen kanssa. Nova SM:n savupiippu-osien molemmissa päissä on kierreliitos, jolla ne liitetään toisiinsa nopeasti ja helposti. Liitosten kierreurien määrä, määräytyy piipun halkaisijan mukaisesti. Lukitus varmistetaan kiertävällä kiristysliikkeellä. Lopuksi liitos viimeistellään jokaisen osaan kuuluvalla lukituspannalla. Liitos kestää asennettaessa osan roikottamisen. Viimeisen tuennan jälkeen vapaasti seisova osuus on maks. 3,0m. Kuva liitoksesta ja kuinka toimia eri kokoisia savupiippuja asennettaessa löytyy asennusohjeesta sivulta xx. Nova SM sisäputki on valmistettu korkealaatuisesta AISI 316L teräksestä (1.4404: X2CrNiMo ) ja ulkokuori AISI 304 (1.4301: X5CrNiMo ) teräksestä. Savupiipun kuorien välissä oleva 25mm A1-luokan eriste kierrepuristetaan valmistuksen yhteydessä kierreliitosten kanssa tiiviiksi kokonaisuudeksi täyttäen koko välitilan. Eriste ei sisällä kuumenevia tai palavia sidosaineita. Liitosmenetelmä takaa sisäputken liikkuvuuden koko savupiipun osuudelta lämpötilojen vaihdellessa, näin ollen ei tarvita muita komponentteja lämpölaajenemisen varalle. maksimaalisessa ylipaineessa 200Pa(P1), on asetettava tiiviste jaksojen väliin. kts. asennusohje. Kondensoivia laitteita liittäessä on huomioitava että liitoskanavan kaltevuus tulee olla 3 ja optimaalisesti 5. Mikäli kattilaa ei ole suunniteltu siten että kondenssivesi juoksutetaan takaisin kattilaan poistettavaksi, pitää juoksutusosa sisällyttää savupiippujärjestelmään, varmistaakseen kondenssiveden poiston. Nova SM:ssä on T-jaksoja ja käyriä 3 tai 5 kaltevuuskulmassa helpottamaan asennusta. EN-standardi T600 - N1 - W/D - V2 - L G(50)* T450 - N1 - W/D - V2 - L G(50)* T200 - P1 - W - V2 - L O(50)* *Tuuletetussa tilassa, eristetyt läpiviennit kts. asennusohje Tuet Seinätukia on saatavilla pystysuorille ja ei-pystysuorille (kulma/vaaka), sisä- ja ulkopuolisille asennuksille. Seinätuella savupiipun ja seinän väliin jää vakiona 50mm. Pidennyskappaleet mahdollistavat 100mm suojaetäisyyden, kts. asennusohje. Kattotuki On suunniteltu tukemaan piippua pystysuunnassa. Järjestelmä Nova SM:ää valmistetaan kahdeksaa eri halkaisijaa välillä 100mm- 355mm. Soveltuu öljylle, kaasulle ja kiinteille polttoaineille, jotka toimivat alipaineisissa / kuivissa (D) olosuhteissa tai joissa positiivinen ylipaine ei ylitä 40Pa kuten määritelty N1 mukaisesti, lämpötilaluokissa T250-T600. Kondensoiville (W) / ylipaineisille laitteille, joissa savukaasujen lämpötilat eivät ylitä 200 C J&M Tech Oy Teilinnummentie Karjalohja tel:

3 savukaasujen suunta A Liitospäiden erottaja Liitoksen erottaja on 1mm uloke, joka mahdollistaa tuulettumisen liitosten välissä. Tämä rajoittaa lämmön johtumista liitoskohdassa ja estää kapillääristä kosteutta. Hyväksynnät Nova SM on CE-merkitty SFS- EN mukaisesti. Nova SM on saanut hyväksynnän Loss Prevention Council for fire resistance. A fire resistance of two hours can be achieved in accordance with the stability and integrity criteria of BS 476: Part 20 for duct type B Toimivuus Suomalaisissa olosuhteisissa (paksut eristetyt katto- ja seinäläpiviennit) on osoitettu toimivaksi Tampereen Teknillisen Palolaboratorion lisätesteissä B Tiiviste Nova SM järjestelmän tiivistenauha, sovitetaan sisäputken uraan kuvan mukaisesti. Tiivistenauha mahdollistaa savupiipun asennuksen jopa 200 Pa kondensoivaan ylipaineiseen laitteeseen, kun jatkuva lämpötila on max 200 C (P1 luokitus SFS-EN ). Käyttö korkeimmissa paineluokissa, tiedustele soveltuvuutta Hormex Oy:n neuvonnasta. Laatu Jokainen osa on valmistettu sertifikaatti No. FM mukaisesti, jota British Standards BS EN 9001:2008 hallinnoi, sertifikaatin mukaan SFL on oikeutettu CE hyväksyntään tehtaan sisäisen laadunvalvontasopimuksen FPC mukaisesti (direktiivi 89/106/ETY) C Liitos Nova SM liitoksessa on useita lukkiutuvia uria. Kierrettävä lukitusmenetelmä mahdollistaa savupiipun nopean asennuksen. Yhdessä Nova SM tuentaosien kanssa, on mahdollista asentaa 3,0m savupiippuosuus vapaasti seisovana viimeisen tuennan jälkeen. Kts. asennusohjeet. D Lukituspanta Lukituspanta varmistaa liitoskohdan ja on erittäin helppo kiinnittää ilman työkaluja. Tämä nopeuttaa huomattavasti asennusta. Jaksojen liittäminen Liitos tehdään sovittamalla naaraspuoli urospuolen päälle ja kiertämällä myötäpäivään osat toisiinsa jonka jälkeen lukituspanta kiristetään ja lukitaan liitoksen ympärille, varmistamaan lukitusta. J&M Tech Oy Teilinnummentie Karjalohja tel:

4 JAKSOT JA TARVIKKEET Code number: Koodi, Size: koko, Diameter: halkaisija, Short version: lyhyt versio, Long version: pitkä versio, Distance: etäisyys Suora jakso Suorien jaksojen hyötypituudet 1500mm, 1000mm, 500mm, 250mm ja 120mm. (1500mm uutuus; ei tuotekoodia) Säädettävät jaksot 45766xx Lyhyt säätöväli 300mm-400mm 45746xx Pitkä säätöväli 375mm-550mm Käytetään pituutta säädettäessä, kun vakiopituudet eivät anna tarpeeksi säätövaraa. Jakson säädettävyydestä johtuen, saattaa esiintyä vaihteluja eristeen tiheydessä. Tämän takia säädettävät jaksot on aina asetettava vähintään 300mm päähän kaikesta palavasta materiaalista. Tarkistusjakso Vakio (N1/D) (tilaustutoe) Käytetään piippujärjestelmää puhdistettaessa ja tarkistettaessa. Jaksossa on helposti avattava ja lukittava, eristetty ovi. Tämä jakso soveltuu ainoastaan alipaineisiin/kuiviin ei-kondensoiviin järjestelmiin. Ylipaineisiin ja/tai kondensoiviin järjestelmiin, käytetään allaolevaa Metu tarkistusjaksoa. Ylipaineisissa ja kondensoivissa järjestelmissä on käytettävä kahta tiivistenauhaa jaksoa kohden. Kuten alla. Kts. sivu XX Metu Tarkistusjakso (P1/W) Mahdollistaa tarkistuksen ja puhdistuksen paineistetuissa piipuissa joissa savukaasut saattavat olla kondensoivia, max lämpötilaluokka T200/200Pa. Tiivistenauhan käyttövaatimukset säädettävälle jaksolle: Piippuhalkaisijat 100mm -250mm 2kpl tiivistenauhaa No (40063XX) Piippuhalkaisijat 305mm-355mm 1kpl tiivistenauha No (40064XX) sekä 1kpl Säädettävä jakso No (40065XX)

5 Juoksutusosa Tiivisterengas (W/P1) Käytetään pystysuorasta poikkeavissa asennuksissa kondenssin poistamiseen. Jakso on varustettu takaisinvirtauksen estolla ja 25 mm ulkokierteisellä liitososalla. Tiivisterengas lisätään tarvittaessa. Rengas asetetaan liitoskohdassa olevaan uraan, kuten kuvassa sivulla X. Tiivisterengas on kaasu- ja kondensaattitiivis 200Pa paineeseen saakka, testattu luokkaan P1 EN mukaisesti. Tiivisterengasta käytetään yleensä järjestelmissä, joissa saattaa esiintyä kondensaattia tai järjestelmissä jotka toimivat ylipaineessa ja joissa savukaasujen lämpötilat eivät ylitä 200 C (T200). Huom. SFL liukumassaa on asetettava tiivisterenkaan pinnalle ja tiivistettä vasten tulevaan liitoskohdan pinnalle. On myös suositeltavaa kiinnittää tiivisterengas xxxx, tiivisterengas uraan silikonilla tai tarkoitukseen soveltuvalla liimalla. Mittaus jakso (tilaustuote) Käytetään mittauksissa ja kokeita ottaessa. Jaksossa M16 kierteillä oleva pultti ja aluslevy jotka mahdollistaa kokeiden ottamisen. Tiivisterengas (W/P1) 305mm - 355mm AINOASTAN säädettävät jaksot 305mm - 355mm AINOASTAAN säädettävät jaksot Näitä tiivisterenkaita käytetään ainoastaan säädettävissä jaksoissa 305mm-355mm halkaisijoilla säädettävän jakson sisäputkessa olevaan uraan. Muut halkaisijat, käytä normaalia yllä mainittua tiivisterengasta, osa No XX uran kohdalla. kts. asennusohje Lukituspanta Lukituspanta on käytettävä kaikissa liitoksissa ja se kuuluu jokaisen jakson toimitukseen. Tiivisterenkaan liukumassa (P1/W) Liukumassaa tulee käyttää paikoilleen asetetun tiivisterenkaan ulkopinnalle ja sitä vasten tulevalle terässavupiipun sisäputken pintaan, silloin kun käyttöjärjestelmä on ylipaineinen tai kondensoiva.

6 SOVITUSOSAT Liitoskappale Käytetään välikappaleena liitettäessä laitteessa oleva lähtöliitos Nova SM terässavupiippujärjestelmään. Samaa liitoskappaletta käytetään liitettäessä vedonsäädintä ns. damper-osan 90 T-jakson haaraan. Supra - Nova SM liitoskappale Käytetään liitettäessä Supra Nova SM terässavupiippujärjestelmään. Nova SM Supra liitoskappale Käytetään liittäessä Nova SM SFL Supra eristämättömään hormijärjestelmään. Liitoskappale Flex Käytetään liitettäessä taipuisaa saneerausputkea Nova SM terässavupiippujärjestelmään. KULMAKAPPALEET 15 kulmakappale Mahdollistaa 15 siirron pystysuorasta suunnasta. Katso tekniset tiedot ja mitat eri halkaisijoille sivulla xx. Laajennuskappale Käytetään lähdön laajentamiseksi yhtä kokoa isommalle piippuhalkaisijalle.

7 30 kulmakappale Mahdollistaa 30 siirron pystysuorasta suunnasta. Katso tekniset tiedot ja mitat eri halkaisijoille sivulla kulmakappale (saatavana nuohousluukulla) Mahdollistaa 90 siirtymän pystysuorasta suunnasta. Halkaisija mittaviivat viittaavat piipun keskiosaan 40 kulmakappale (tilaustuote) Mahdollistaa 40 siirron pystysuorasta suunnasta. Katso tekniset tiedot ja mitat eri halkaisijoille sivulla kulmakappale (tilaustuote) Mahdollistaa 85 siirtymän pystysuorasta suunnasta. Käytetään kondensoivissa järjestelmissä, joissa vaaditaan 5 kaato kondenssin juoksutusta varten. Halkaisija mittaviivat viittaavat piipun keskiosaan 45 kulmakappale Mahdollistaa 45 siirron pystysuorasta suunnasta. Katso tekniset tiedot ja mitat eri halkaisijoille sivulla kulmakappale Mahdollistaa 87 siirtymän pystysuorasta asennosta. Käytetään kondensoivissa järjestelmissä, joissa vaaditan 3 kaatoa kondensaation juoksutusta varten. Huom. Kulmakappaleiden naaraspäät ovat ilman kierreulokkeita Tämä mahdollistaa kulmakappaleiden sovituksen eri asentoihin asennuksen yhteydessä. Niitä ei ole suunniteltu lukittavaksi kiertämällä. Halkaisija mittaviivat viittaavat piipun keskiosaan

8 T-JAKSOT 90 T-jakso 135 T-jakso (tilaustuote) Käytetään lähtöjaksona laitteiden liitoksissa tai pystysuorasta poikkeavissa asennuksissa. Käytetään lähtöjaksona vaakasuorille tai kalteville terässavupiipulle ja mahdollistamaan jouheviin siirtymiin pystysuorasta eri kaltevuuteen kun käytetään 45, 40, 30 ja 15 kulmakappaleita 95 T-jakso (tilaustuote) Käytetään lähtöjaksona ei pystysuorissa asennuksissa tai ei- pystysuorille kokoonpanoille. Mahdollistaa 5 kaadon kondensoivissa järjestelmissä kondensaattiveden juoksutusta varten. T-JAKSOJEN KANSSA KÄYTETTÄVÄT KOMPONENTIT Vedon säädin (tilaustuote) Soveltuu kaasulle, öljylle ja kiinteille polttoaineille. Suunniteltu käytettäväksi yhdessä SFL terässavupiippujärjestelmien kanssa, joissa liiallinen veto saattaa aiheuttaa palamisongelmia. Vedonsäädintä liitettäessä tulee käyttää 45785XXN liitoskappaletta joka sijoitetaan T-jakson haaraan. 93 T-jakso (tilaustuote) Käytetään lähtöjaksona ei pystysuorissa asennuksissa, tai ei pystysuorille kokoonpanoille. Mahdollistaa 3 kaadon kondensoivissa järjestelmissä kondensaattiveden juoksutusta varten. Lukitustulppa Käytetään tulppaamaan minkä tahansa jakson alapäätä tai T-jakson pohjaa tai haaraa.

9 Tulppa eristämätön Seinäkulmatuki Käytetään tulppaamaan hormi silloin kun eristystä ei tarvita. Ei koodinumeroa, tilaa halkaisijan mukaanmyynnistä Käytetään kannattamaan piipun pystysuoran osuuden seinäasennuksessa. Seinäkulmatukea voi säätää 50mm -120mm välillä. Kondenssiastia Käytetään vaakasuoran tai pystysuoran T-jakson pohjassa, kondenssiveden juoksutusta varten. Astian pohjassa on 1 ulkokierteinen liitosyhde. C - seinän kiinnitys keskipisteet MISC sovitteet Epäkeskinen sovitus Suunniteltu erityisesti kondensoiville järjestelmille mahdollistamaan portaattoman jouhevan laajennuksen kahden eri piippuhalkaisijan välillä ja samalla kondensaatin vapaan juoksutuksen. Vaatii M10 seinäkiinnikkeitä Seinätukipanta kulmakiskoilla Käytetään terässavupiipun kannatukseen paikoissa joissa seinäkulmatukea ei pysty asentamaan. Ei koodinumeroa, tilaa halkaisijan mukaan myynnistä. Säädettävä tukipanta Tukijakso Käytetään sekä pystysuorissa että ei-pystysuorissa asennuksissa. Tukipannan säädettävät helat mahdollistavat eri kulmassa olevan piipun kiinnityksen. 117mm pitkä jakso, jossa 33mm laippa. Laipan reiät mahdollistaa säätämisen kiertämällä. Käytetään tukilevyn tai teleskooppisen lattiatuen kanssa. Tukijaksoon voi kiinnittää esim. vaijerituet tai putkituet.

10 Seinätuki Kattotuki L-kiskoilla Käytetään 4m välein. Ulkopuolisessa asennuksissa käytettävä rst. tukia. Vaihtoehto terässavupiipun kannatukseen ja kerrosläpivienneissä Ei koodinumeroa, tilaa halkaisijan mukaan myynnistä Asennuslaatta Nova SM- eristämätön putki Käytetään kannattamaan piipun paino kiinteästä alustasta. Esim. takkalähdöt. Seinätukien pidennyskappaleet Käytetään seinätukien kanssa, joilla voidaan lisätä etäisyyttä seinän ja piipun välille. Ulkopuolisissa asennuksissa seinätukien väli oltava 3,5m. Halkaisijan mukainen max. etäisyys seinästä saadaan alla olevasta taulukosta. Koodinumerot **käytetään 19 rst. teräkselle, ja 20 sinkitylle metallille. Koodit **19 käytetään rst. teräkselle ja 20 galvanisoidulle Kattotuki (Uusi) Universaali asennuslaatta Käytetään tukijakson kanssa kannattamaan piippua kiinteästä rakenteesta. Esim. välipohjissa. (Huom! Katso asennusohjeesta suojaetäisyydet) Käytetään vesikaton läpivienneissä tukeman piipun pystysuoraa osuutta. Tuella voidaan kiinnittää piippu eri kulmissa oleviin rakenteisiin. PIIPUNHATUT Kaikki piipunhatut soveltuvat kaikille polttoaineille. Avoin kartiohattu kaasulle. Tämä avoin kartiohattu mahdollistaa pienimmän mahdollisen virtausvastuksen savukaasuille ja soveltuu erinomaisesti kiinteille polttoaineille sekä öljylle ja

11 Myrskyhattu verkolla (tilaustuote) Myrskyhattu verkolla suojaa viisto sadetta ja kovaa tuulta vastaan. Suojattu hattu Suojattu hattu torjuu paremmin tuulta ja viisto sadetta. Suositellaan tuulisille kohteille. Alumiiniset kattoläpivientipellit SFL alumiiniset kattoläpivientipellit käytetään tiivistämään piipun läpivienti vesikatolla. Alumiiniset kattoläpivientipellit vaativat aina myrskykauluksen. Sadehattu Sadehattu suojaa sateelta. Tasakaton läpivientipelti Tasa- tai lähes tasaisille katoille säädettävä läpivientipelti Loiville katoille Myrskyhattu (tilaustuote) Myrskyhattu suojaa viisto sadetta ja kovia tuulia vastaan.

12 32-45 säädettävä läpivientipelti Jyrkille katoille Soikea peitekaulus Soikealla peitekauluksella peittää piipun kaltevan läpäisykohdan aukon. Saatavana ja kaltevuuksilla. Peitto kts. taulukko. Seinän läpivientiputki (tilaustuote) Käytetään läpiviennin suojaputkena. Myrskykaulus Asennetaan kattoläpivientipellin kartioosan päälle. Asentaessa jätetään pieni tuuletusväli kauluksen ja läpivientipellin väliin. Silikonitiiviste sisältyy toimitukseen. Keraaminen Eristevilla Käytetään lisäeristeenä ja läpivientieristeenä tuuletetuille läpivienneille tai läpiviennit A1- luokan palaamattoman materiaalin läpi. Peitekaulus Pyöreä kaulus, kiillotetusta rst. teräksestä. Peitto 105mm. Läpivientijakso (ilmajäähdytetty ja eristetty) Eristetty läpivientimoduuli, jossa ilmakierto. Ilmakierto jäähdyttää terässavupiipun ulkopintaa. Korotuspaloilla mahdollista korottaa 1m saakka. Ei koodinumeroa, tilaa myynnistä halkaisijan ja läpivientikorkeuden mukaan

13 Seinätukipannan kokoaminen Takaosan kiinnitysreikien reiät M10 (LISÄOSA) Tukipannan pidennyskappaleet, mahdollistaa suojaetäisyyden 100mm asti. Tilattava erikseen. Tukipannan takaosa M8 reiät pulttikiinnitykselle Tukipannan etuosa Kulmakappaleiden siirtymä halkaisijat Käytettäessä kahta kulmakappaletta muodostamaan siirtymä, kuten kuvassa 2. Taulukosta selviää jaksojen asennuspituus / hyötypituus. Kulmakappaleilla ei saa kannattaa piipun painoa. Pystysuorat osuudet suunnan muutoksen jälkeen, tulee tukea huolella.

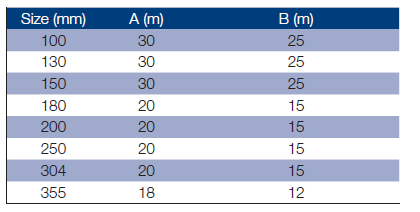

14 Seinäkulmatuennan asennus ja etäisyys seinäkulmatukien välillä Piipun paino Nova SM:än maksimaalinen paino asennettuna metriä kohden. ( Lukuun ottamatta tukijaksoja / -osia) Suljettu Avattu Seinäkulmatuen tekniset tiedot Seinäkulmatuki suljettuna minimi 50mm Seinäkulmatuki avattuna, ei saa ylittää halkaisija E Taulukko näyttää seinäkulmatuen maksimaalisen etäisyyden (m), kuvassa olevan tuennan mukaan.

15 MUUT SFL TUOTTEET Hormex Oy SFL NOVA COMMERCIAL (Tilaustuote) On Nova SM järjestelmää vastaava eristetty teräksinen tehdassavupiippujärjestelmä. Koot: Ø400mm-Ø600mm SFL Europa Generaattoripiippu (Projektimyynti) Eristetty, teräksinen järjestelmäsavupiippu generaattoreille. Esim. risteilijöihin, tehtaisiin jne. Koot: Ø500-Ø1000mm. SFL SUPRA- Jäykät liitos ja saneerausputket Liitosputki- ja hormisaneerausjärjestelmä haponkestävästä teräksestä, kaikille polttoaineille (myös kondensoiville laitteille). Koot: Ø80mm-Ø1000mm

16
