2 Poltettu tiili ekologinen ja energiatehokas julkisivu- ja rakenneratkaisu Tiilestä on muurattu taloja jo vuosituhansia, eikä syyttä, sillä tiilinen ulkoseinärakenne on todettu 100 vuoden elinkaaritarkastelussa kaikkein huoltovapaimmaksi ulkoseinärakenteeksi (VTT 2005). Poltetusta tiilestä tehty julkisivu on myös energiaystävällinen, sillä tuuletusraolla eriytetyn tiilijulkisivun U-arvoa parantava vaikutus on rakenneratkaisusta riippuen jopa yli 10 %. Tuuletettu tiilijulkisivu pitää myös rakenteen eristeet kuivina kaikissa olosuhteissa, sillä vain kuiva rakenne on hyvän lämmöneristävyyden ja terveellisyyden perusedellytys. Entä mikä muu materiaali patinoituu vanhetessaan yhtä kauniisti kuin aito poltettu savitiili? Pienestä tiilitehtaasta vuonna 1819 Itävallassa aloittanut Wienerberger on tänä päivänä maailman johtava tiilenvalmistaja, jonka Terca-tiilituotteet tunnetaan laajalti maailmalla. Suomessa Terca-tiiliä valmistetaan Lappilan ja Korian tiilitehtaissa. 2 Kannen kuva: Mastokadun kortteli, Katajanokka Helsinki. Arkkitehdit NRT Oy. Tiili: Iltarusko, karhea. M100/600, harmaa.

3 Muototiilillä elävyyttä tiilijulkisivuun Kuva: Göran E:son Lindberg VASEN: Struktura OIKEA: Holkka Muototiilien avulla saadaan aikaan kauniita yksityiskohtia. Tiili alkaa elää seinässä valon ja varjon mukaan. Holkka-tiilellä saadaan aikaan varjostava vaakakorostus ja Struktura-tiilellä taas pystyvarjostus. Tiilen voimakas reliefimäinen pintastruktuuri saa aikaan julkisivupintaan uuden ulottuvuuden, vaikka itse tiilen väri pysyisikin samana ympäröivään muurirakenteeseen nähden. Sekä Holkka- että Struktura -tiilet soveltuvat erinomaisesti esim. korostamaan rakennuksen katutason kerrosta tai elävöittämään laajempaakin aluetta. 3

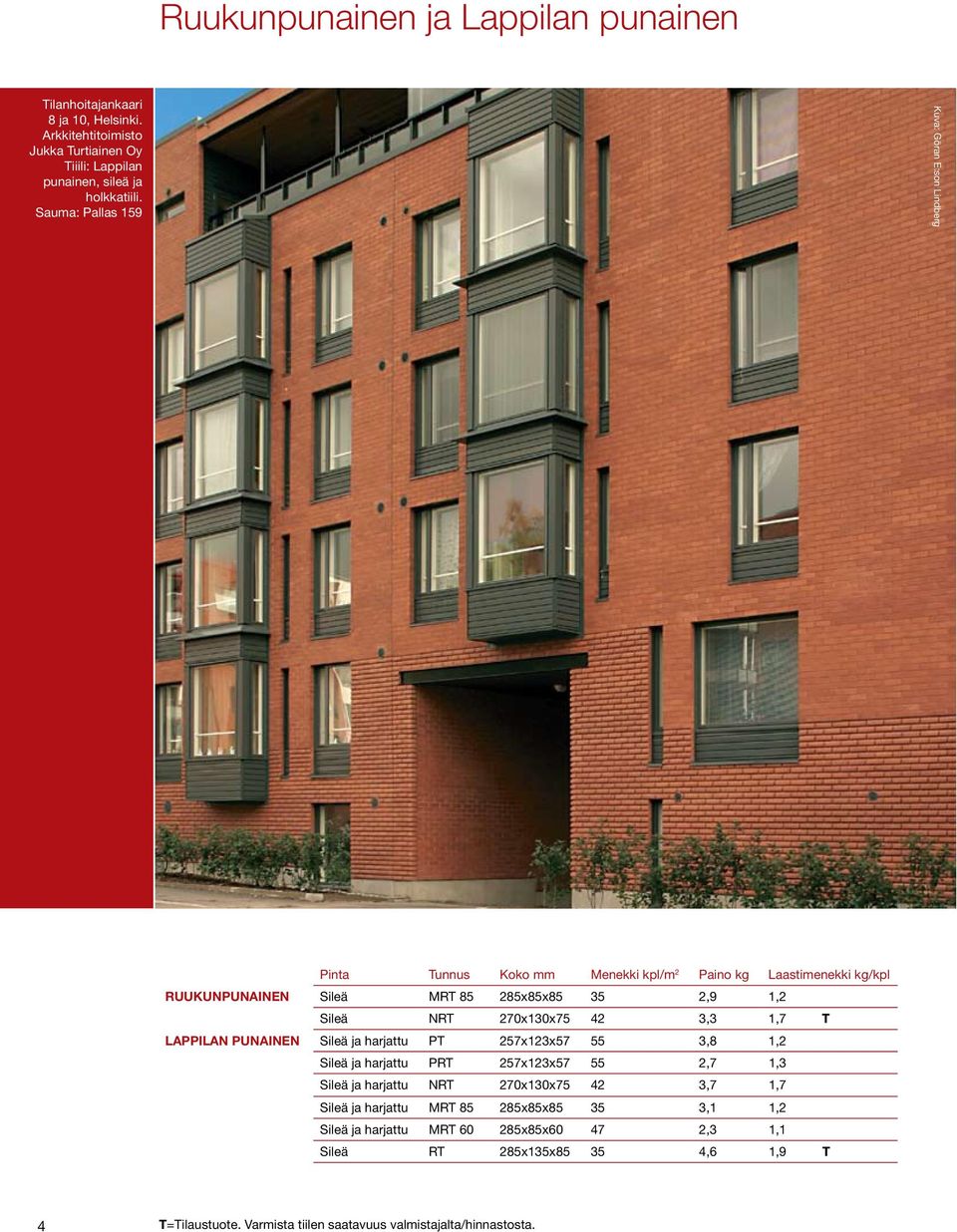

4 Ruukunpunainen ja Lappilan punainen Tilanhoitajankaari 8 ja 10, Helsinki. Arkkitehtitoimisto Jukka Turtiainen Oy Tiiili: Lappilan punainen, sileä ja holkkatiili. Pallas 159 Kuva: Göran E:son Lindberg Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl Ruukunpunainen Sileä MRT x85x ,9 1,2 Sileä NRT 270x130x ,3 1,7 T LAPPILAN punainen Sileä ja harjattu PT 257x123x ,8 1,2 Sileä ja harjattu PRT 257x123x ,7 1,3 Sileä ja harjattu NRT 270x130x ,7 1,7 Sileä ja harjattu MRT x85x ,1 1,2 Sileä ja harjattu MRT x85x ,3 1,1 Sileä RT 285x135x ,6 1,9 T 4 T=Tilaustuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

5 Ruukunpunainen, sileä Ounas 144 VASEN: Lappilan punainen, sileä Olos 141 OIKEA: Lappilan punainen, harjattu Pallas 159 5

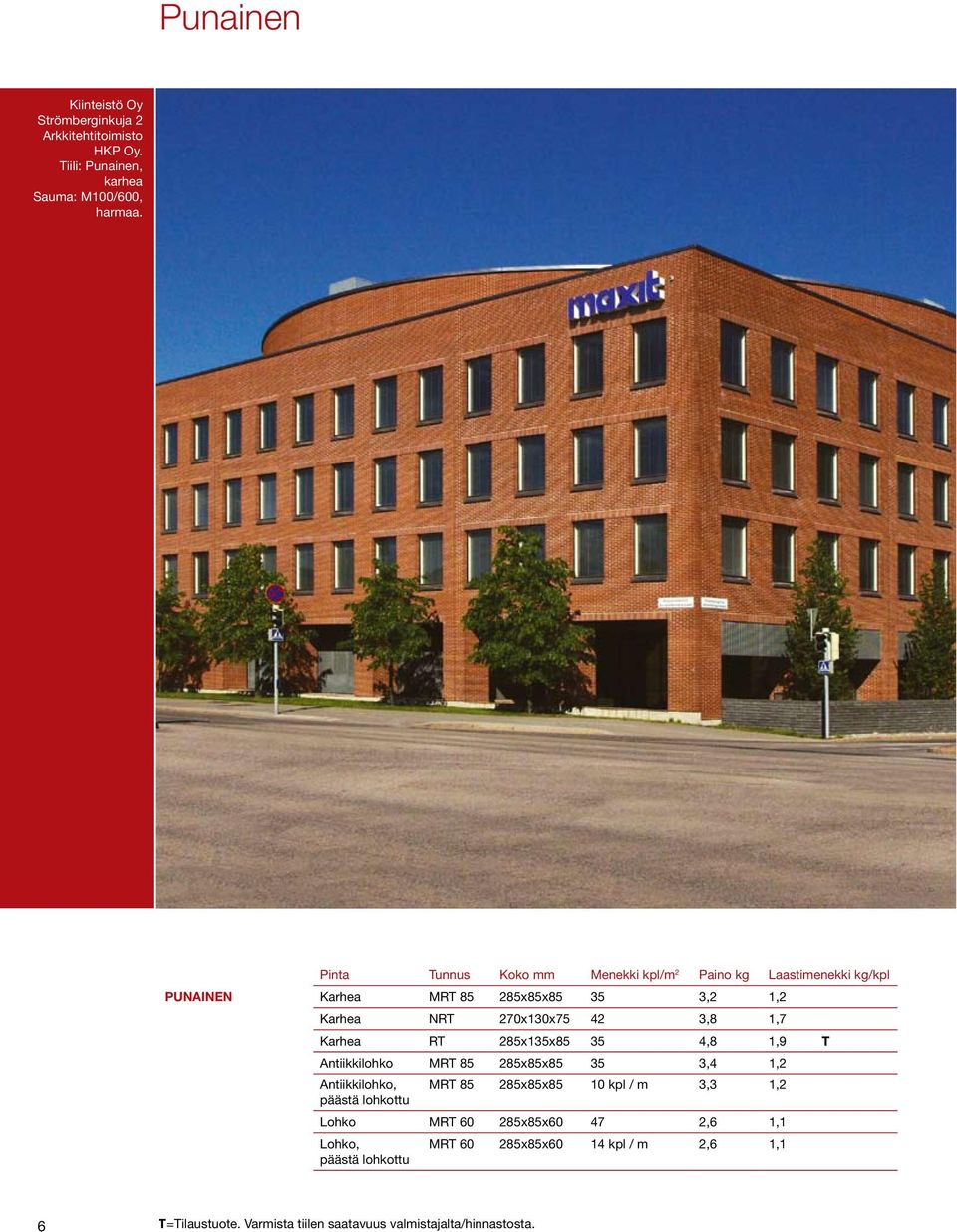

6 Punainen Kiinteistö Oy Strömberginkuja 2 Arkkitehtitoimisto HKP Oy. Tiili: Punainen, karhea M100/600, harmaa. Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl punainen Karhea MRT x85x ,2 1,2 Karhea NRT 270x130x ,8 1,7 Karhea RT 285x135x ,8 1,9 T Antiikkilohko MRT x85x ,4 1,2 Antiikkilohko, MRT x85x85 10 kpl / m 3,3 1,2 päästä lohkottu Lohko MRT x85x ,6 1,1 Lohko, päästä lohkottu MRT x85x60 14 kpl / m 2,6 1,1 6 T=Tilaustuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

7 Punainen, karhea Olos 141 VASEN: Punainen, lohko Pallas 159 OIKEA: Punainen, antiikkilohko Pallas 159 7

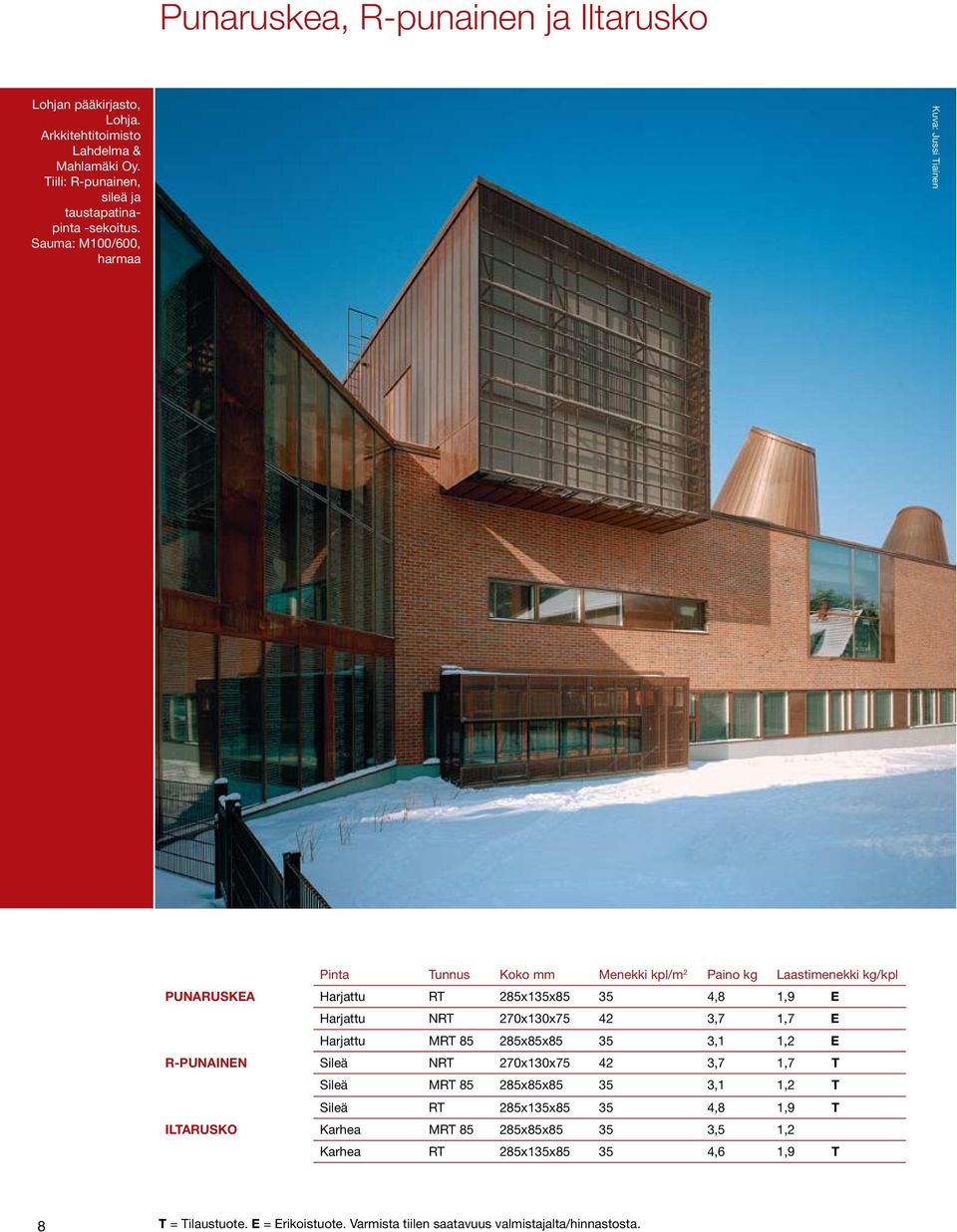

8 Punaruskea, R-punainen ja Iltarusko Lohjan pääkirjasto, Lohja. Arkkitehtitoimisto Lahdelma & Mahlamäki Oy. Tiili: R-punainen, sileä ja taustapatinapinta -sekoitus. M100/600, harmaa Kuva: Jussi Tiainen Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl Punaruskea Harjattu RT 285x135x ,8 1,9 E Harjattu NRT 270x130x ,7 1,7 E Harjattu MRT x85x ,1 1,2 E R-punainen Sileä NRT 270x130x ,7 1,7 T Sileä MRT x85x ,1 1,2 T Sileä RT 285x135x ,8 1,9 T Iltarusko Karhea MRT x85x ,5 1,2 Karhea RT 285x135x ,6 1,9 T 8 T = Tilaustuote. E = Erikoistuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

9 Punaruskea, harjattu Ropis 149 VASEN: R-punainen, sileä M100/600, harmaa OIKEA: Iltarusko, karhea Pallas 159 9

10 Hehku As. Oy Silkinkaari, Tikkurila Vantaa. Arkkitehtuuritoimisto Hirvonen-Huttunen. Tiili: Hehku ja R-punainen, linnapinta -sekoitus. M100/600, harmaa. Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl HEHKU Sileä PT 257x123x ,8 1,2 Sileä PRT 257x123x ,5 1,3 Harjattu MRT x85x ,1 1,2 Harjattu MRT x85x ,3 1,1 T Harjattu FAT 250x85x ,0 1,0 Sileä ja harjattu NRT 270x130x ,7 1,7 T Linnapinta NRT 270x130x ,7 1,7 E 10 T = Tilaustuote. E = Erikoistuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

11 Hehku, sileä Ropis 149 VASEN: Hehku, harjattu Ropis 149 OIKEA: Hehku, linnapinta M100/600, harmaa 11

12 Taustapatinapintaiset tiilet HOAS Matinlahti, Espoo. Arkkitehtitoimisto ArkOpen Oy. Tiili: R-punainen ja Hehku, taustapatinapinta-sekoitus. M100/600, harmaa. Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl Ruukunpunainen Taustapatina MRT x85x ,9 1,2 Taustapatina NRT 270x130x ,3 1,7 T Lappilan punainen Taustapatina PRT 257x123x ,7 1,3 Taustapatina NRT 270x130x ,7 1,7 Taustapatina MRT x85x ,1 1,2 Taustapatina MRT x85x ,3 1,1 Taustapatina RT 285x135x ,6 1,9 T 12 T=Tilaustuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

13 VASEN: Ruukunpunainen, taustapatinapinta M100/600, harmaa OIKEA: Lappilan punainen, taustapatinapinta M100/600, harmaa VASEN: R-punainen, taustapatinapinta M100/600, harmaa OIKEA: Hehku, taustapatinapinta M100/600, harmaa Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl R-punainen Taustapatina NRT 270x130x ,7 1,7 T Taustapatina MRT x85x ,1 1,2 T Taustapatina RT 285x135x ,8 1,9 T Hehku Taustapatina PRT 257x123x ,5 1,3 Taustapatina MRT x85x ,1 1,2 Taustapatina MRT x85x ,3 1,1 T Taustapatina FAT 250x85x ,0 1,0 Taustapatina NRT 270x130x ,7 1,7 T 13

14 Ruskeat Luostaritiilet ja Grafiitinmusta Oulun Asuntomessut, Talo Koskela. Arkkitehti Juha Paavo Mikkonen/Arkkitehdit Archeus Oy. Tiili: Grafiitinmusta, sileä. Mutus 152 Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl Kastanjanruskea Luostari MRT x85x ,3 1,2 E Luostari NRT 270x130x ,8 1,7 E Luostari RT 285x135x ,8 1,9 E Kaakaonruskea Luostari NRT 270x130x ,8 1,7 E Luostari RT 285x135x ,8 1,9 E Grafiitinmusta Sileä MRT x85x ,3 1,2 T Sileä RT 285x135x ,8 1,9 T 14 T = Tilaustuote. E = Erikoistuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

15 Luostaritiili, kaakaonruskea Mutus 152 VASEN: Luostaritiili, kastanjanruskea Mutus 152 OIKEA: Grafiitinmusta, sileä Mutus

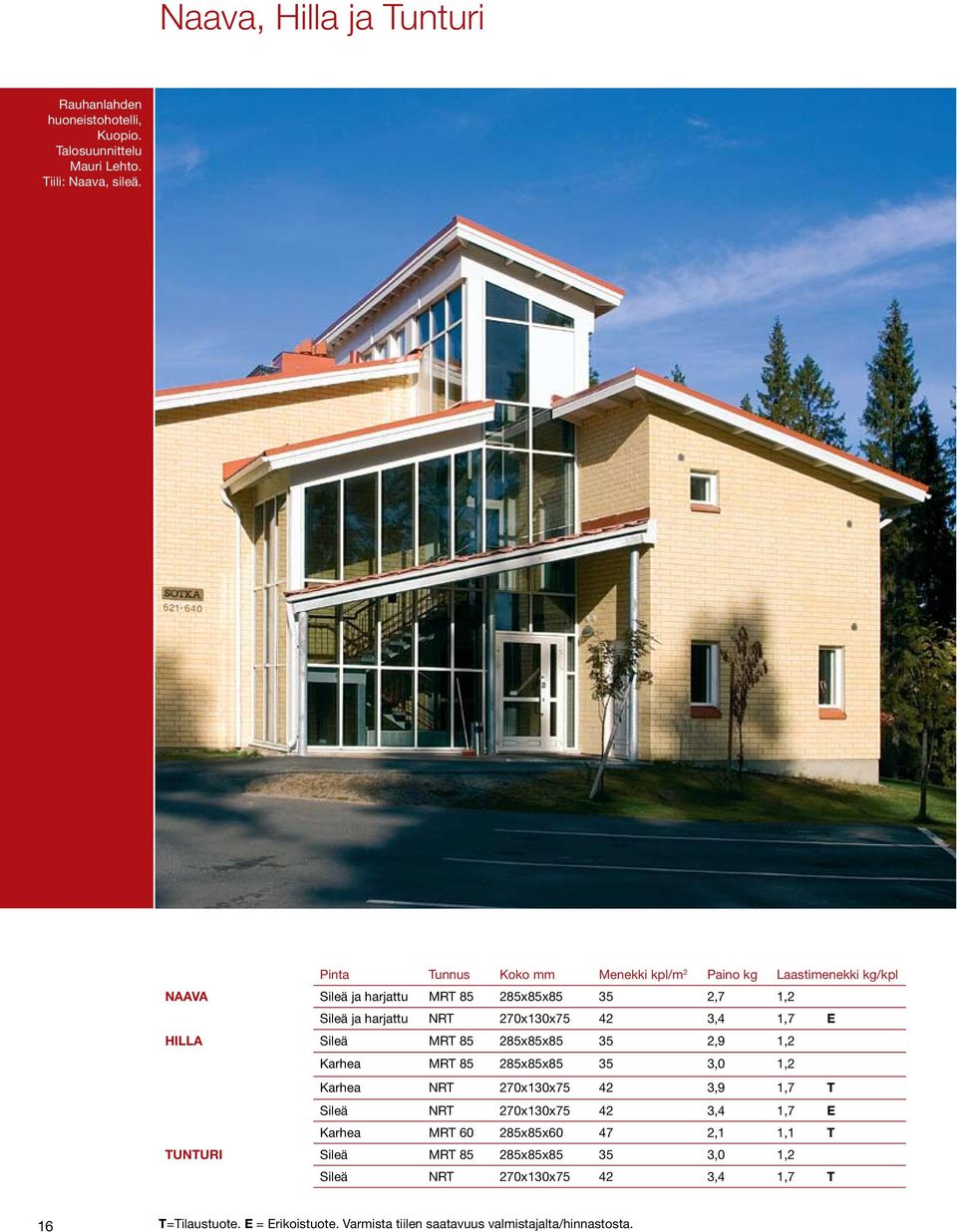

16 Naava, Hilla ja Tunturi Rauhanlahden huoneistohotelli, Kuopio. Talosuunnittelu Mauri Lehto. Tiili: Naava, sileä. Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl Naava Sileä ja harjattu MRT x85x ,7 1,2 Sileä ja harjattu NRT 270x130x ,4 1,7 E Hilla Sileä MRT x85x ,9 1,2 Karhea MRT x85x ,0 1,2 Karhea NRT 270x130x ,9 1,7 T Sileä NRT 270x130x ,4 1,7 E Karhea MRT x85x ,1 1,1 T Tunturi Sileä MRT x85x ,0 1,2 Sileä NRT 270x130x ,4 1,7 T 16 T=Tilaustuote. E = Erikoistuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

17 VASEN: Naava, sileä ja harjattu Menes 157 OIKEA: Tunturi, sileä Maares 153 VASEN: Hilla, sileä Menes 157 OIKEA: Hilla, karhea Maares

18 Kuura ja Pellava As. Oy Onkiniemen rantapuisto, Tampere. Arkkitehtitoimisto Neva Oy. Tiili: Kuura, sileä Rautus 151 Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl Kuura Sileä PRT 257x123x ,7 1,3 Sileä MRT x85x ,8 1,2 Karhea MRT x85x ,0 1,2 Sileä ja karhea MRT x85x ,1 1,1 Sileä ja harjattu FAT 250x85x ,1 1,0 Sileä RT 285x135x ,2 1,9 T Sileä ja karhea NRT 270x130x ,5 1,7 T Pellava Sileä MRT x85x ,1 1,2 Sileä ja karhea RT 285x135x ,6 1,9 E 18 T=Tilaustuote. E = Erikoistuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

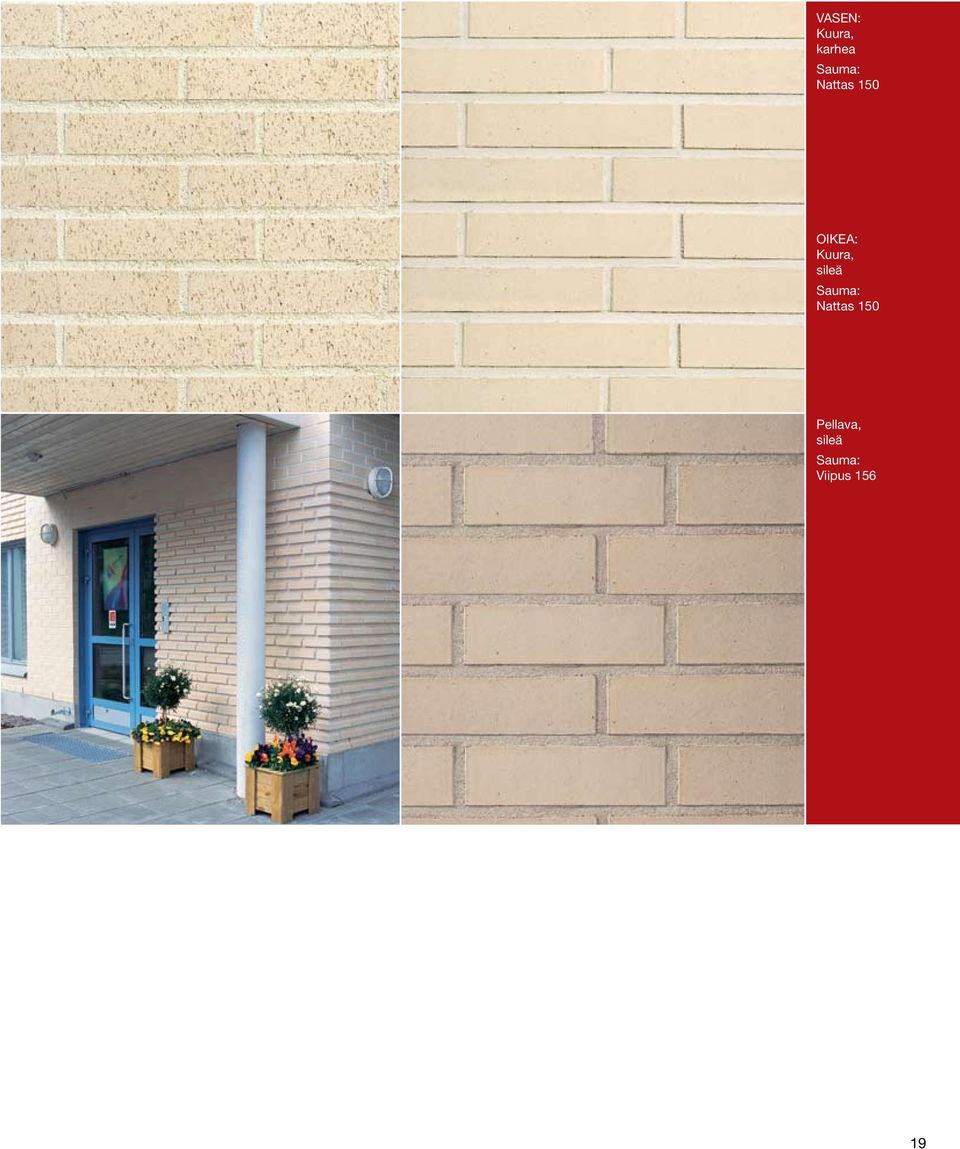

19 VASEN: Kuura, karhea Nattas 150 OIKEA: Kuura, sileä Nattas 150 Pellava, sileä Viipus

20 Tuohi As. Oy Helsingin Teema. Kirsti Sivén & Asko Takala Arkkitehdit Oy. Tiili: Tuohi, sileä. Nattas 150. Kuva: Jussi Tiainen Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastimenekki kg/kpl Tuohi Sileä MRT x85x ,6 1,2 Karhea MRT x85x ,9 1,2 Sileä MRT x85x ,9 1,1 Antiikkilohko MRT x85x ,6 1,2 Antiikkilohko, MRT x85x85 10 kpl/m 2,5 1,2 päästä lohk. Sileä RT 285x135x ,7 1,9 T Sileä NRT 270x130x ,6 1,7 T Karhea NRT 270x130x ,4 1,7 T 20 T=Tilaustuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

21 Tuohi, sileä Nattas 150 VASEN: Tuohi, karhea Nattas 150 OIKEA: Tuohi, antiikkilohko Nattas

22 Terca-tiilipalkki ammattirakentamiseen Esijännitetty TERCA-tiilipalkki on nopea ja edullinen ratkaisu muurattujen ikkuna- ja oviaukkojen ylityksiin. Tercatiilipalkki on tehdasvalmisteinen yhden tai useamman tiilikerroksen korkuinen elementti, joka toimii yhdessä yläpuolisten tiilikerrosten kanssa muodostaen aukkojen yläpuolista muurausta kannattavan palkin. Terca-tiilipalkeilla on mahdollista toteuttaa myös kulma- ja nauha - maisten ikkunoiden yläpuoliset muurinkannatukset. Jos kuorimuurin osia kannatetaan kerroksittain (esim. nauhamaisin ikkunoin suunnitellut rakennukset), tiilipalkkielementit voidaan ripustaa rungosta ruostumattomasta teräksestä valmistetuilla konsoleilla. Tuenta- ja muut vaatimukset Aukkojen enimmäismitat riippuvat aukon yläpuolisen muurirakenteen korkeudesta. Terca-tiilipalkkeja valmistetaan kohteisiin, joiden palkkimetrimäärä on yli 150 jm. Tiilipalkkien pystysaumat on jätetty vajaaksi työmaalla tapahtuvaa jälkisaumausta varten, jotta sauma saadaan yhdenmukaiseksi muun muurauksen kanssa. 22

23 Tiilipalkkeja valmistetaan yksi- tai useampikerroksisina palkkeina riippuen aukon leveydestä ja yläpuolisesta muurikuormituksesta. Nauhamaisten aukkojen ylityksiä varten on kehitetty teräskonsolin ja tiilipalkin yhdistelmärakenne eli konsolitiilipalkki. Tiilipalkki voi olla myös perinteisestä poikkeava esim. pystymuurattu tiilipalkki. Tiilipalkki asetetaan vähintään 150 mm aukon reunamuurin päälle tiililimitys huomioiden. Tiilipalkin edut Jännitetyt palkit toimivat muuraustukena ja muodostavat vetoraudoituksen aukon yläpuolelle muodostuvalle palkkirakenteelle. Palkit valmistetaan kohteen muuraukseen valmistetusta tiilierästä, minkä vuoksi rakenne on huolitellun näköinen ilman häiritseviä värieroja. Muuraustyö etenee nopeasti, koska väliaikaisia muuraustukia tarvitaan vain yli kahden metrin levyisissä aukoissa. Esijännitys vähentää taipumariskiä ja halkeilua. Antaa suunnitteluun enemmän mahdollisuuksia, koska myös tavanomaisesta poikkeavat limitykset ja muodot on mahdollista toteuttaa. Helpottaa rakennesuunnittelijoiden työtä, koska Tercatiilipalkkien toimitukseen sisältyy myös palkkien suunnittelu. Aukon yläreunan alle ei jää näkyviin epäesteettisiä tai huollon kannalta haitallisia teräsosia. 23

24 Tiili rappausalustana As. Oy Helsingin Käpykallio. Arkitehtitoimisto Tuomo Siitonen Oy. Tiili rappauksen alla: Keltaiseksi oksidoitu kuultorappaustiili. Rappaus: Hierretty 1-kerrosrappaus Tiilen käytöstä rappausalustana on pitkäaikaiset kokemukset. Rappausalustaksi sopivan tiilen pinnan tulisi olla karhea ja vedenimukyvyn 8-12 %, jotta rappauksen tartunta alustaansa olisi mahdollisimman hyvä. Tercatiilistä Lappilan ja Korian punainen karheapintainen tiili täyttää nämä vaatimukset. Vaaleiden yksikerrosrappausten alle on kehitetty samat ominaisuudet täyttävä keltaiseksi oksidoitu kuultorappaustiili. Rappaustapoja on kolme: yksi-, kaksi- ja kolmikerrosrappaus. Yksikerrosrappaus ilmentää alustansa muotoa; kaksikerrosrappaus on jo peittävä rappaus, joka on yleistynyt erityisesti kylmien kuorimuurien rappauksena. Kolmikerrosrappaus on vanhojen tiilipintojen perinteinen, paksu rappaustapa. 24

25 1-kerrosrappaus Rappausalusta, punertavat ja tummat rappaukset: Punainen karheapintainen, poltettu tiili, jonka vedenimuprosentti on 8-12 %. Ulkonäkö Rappaus ilmentää alustan rakennetta. Rakennekerrokset Pintarappaus mm, max. 5 mm. 1-kerrosrappaus Rappausalusta, vaaleat rappaukset: Keltaiseksi oksidoitu karheapintainen kuultorappaustiili, jonka vedenimuprosentti on 8-12 %. Ulkonäkö Rappaus ilmentää alustan rakennetta. Rakennekerrokset Pintarappaus mm, max. 5 mm kerrosrappaus Rappausalusta: Rappausalustana voidaan käyttää punaista karheapintaista poltettua tiiltä Suositeltava, alustana olevan tiilen veden - imuprosentti on 8-12 %. Ulkonäkö Pinta rappaustavan mukainen, alustan muoto/ saumakohdat voivat ääriolosuhteissa näkyä. Rakennekerrokset 1. Pohjarappaus mm 2. Oikaisurappaus mm 3. Pintarappaus mm 3-kerrosrappaus Rappausalusta: Rappausalustana voidaan käyttää punaista karheapintaista poltettua tiiltä. Suositeltava, alustana olevan tiilen vedenimuprosentti on 8-12 %. Ulkonäkö Pinta rappaustavan mukainen, alustan muoto ei näy. Rakennekerrokset 1. Tartuntarappaus mm 2. Täyttörappaus mm 3. Pintarappaus mm 25

26 Tiilijulkisivu peruskorjausmateriaalina As. Oy Kaarenkettu. Peruskorjausuunnittelija: Arkkitehtiryhmä Pitkäranta Oy. Tiili: Kuura, sileä ja holkkatiili. Lappilan punainen, sileä ja holkkatiili. M100/600, harmaa. Kohdeuvat: Göran E:son Lindberg Tiili on erinomainen julkisivumateriaali myös peruskorjauskohteisiin. Tiilijulkisivun ja ilmaraon U-arvoa parantava lisävaikutus on yli 10 %, mikä merkitsee 6-8 % energiansäästöä lämmityskaudella. Tiiliseinän takana oleva ilmarako varmistaa myös sen, että taustana oleva eristekerros ei pääse missään olosuhteissa kastumaan ja siten eristeen ja koko rakenteen toimintakyky säilyy hyvänä kaikissa sääolosuhteissa. Tiilinen ulkoseinärakenne on kaikkein vähiten huoltoa vaativa ulkoseinän rakenneratkaisu ja juuri siksi tiili valitaan yhä useammin kerrostalon uudeksi verhoilumateriaaliksi peruskorjauksen yhteydessä. Tiilijulkisivu nostaa myös korjattavan kiinteistön arvoa. 26

27 Vantaan Myyrmäessä 1970-luvulla rakennettu As. Oy Kaarenkettu peruskorjattiin purkamalla huonoon kuntoon mennyt vanha betonielementtijulkisivu ja lämmöneristeet. Myös ikkunat uusittiin ja parvekkeet saivat uuden lasitetun ilmeen. Uudeksi julkisivuksi taloyhtiö valitsi tiilijulkisivun. Valintaperusteena tiilijulkisivulle olivat pitkäikäisyys ja kestävyys sekä kaunis lopputulos. 27

28 TERCA-tiilitalo, täystiilinen rakennejärjestelmä Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Laastinmenekki kg/ kpl RUNKOTIILI Sileä RP 297x130x ,3 0,8 Sileä VSP 297x85x ,4 0,6 * 28 * Ei kantaviin väliseiniin. Varmista tiilen saatavuus valmistajalta/hinnastosta.

29 1 Terca-runkotiilistä suositellaan muurattavaksi myös rakennuksen väliseinät, jolloin saavutetaan hyvä äänieristys myös huoneiden välillä Terca-runkotiili on rakennejärjestelmän peruskappale. Suurehkot pystysuuntaiset reiät mahdollistavat sähköputkien vetämisen tiiliseinän sisällä ilman roiloamista. 1. Runkotiilipalkki 2. Runkotiili 3. Lämmöneriste ja tuulensuojamineraalivilla 4. Ohutsaumamuurausside, vähintään 4 kpl/m 2 5. Ilmarako 30 mm 6. Kumibitumihuopakaista, viistetyn kovan villakaistan päälle 7. Kapillaarikatko, esim. bitumihuopa 8. Kutistumateräkset, ruostumaton harjateräs (tarvittaessa) 9. Vedenpoisto ja tuuletusaukot, 1. tiilikerroksen joka kolmas pystysauma auki Tercarunkotiilipalkin avulla on helppoa ja joutuisaa rakentaa ovi- ja ikkunaaukkojen ylitykset. TERCA-tiilitalo, matala- ja passiivienergiatalojärjestelmä TERCA-tiilitalojärjestelmä soveltuu erinomaisesti myös matala- ja passiivienergiatalon rakenneratkaisuksi, sillä rakenteen eritepaksuus on lähes vapaasti valittavissa. Ilmaraolla eriytetty julkisivumuuraus pitää eristeosan aina kuivana ja näin rakenteen lämmöneristävyys pysyy hy - vänä kaikissa olosuhteissa. Myös massiiviset sisäseinät parantavat monien muiden hyvien ominaisuuksien lisäksi rakennuksen energiatehokkuutta. Wienerberger on kehittänyt täydellisen, aidosta poltetusta savi tiilestä toteutettavan tiilivillatiili-ulkoseinärakenteen. Rakenteen kantava runko muurataan ohutsaumamuurausmenetelmällä Terca-runkotiilestä. Rakenteessa kahden tiiliseinän välissä on ainoastaan lämmöneriste ja tuuletusrako. Julkisi - vuna toimii kulloiseenkin kohteeseen parhaiten soveltuva Terca-julkisivutiilivaihtoehto. Aidosta poltetusta runkotiilestä suositellaan muurattavaksi myös rakennuksen väliseinät. Näin saadaan sekä palo- että ääniteknisesti korkealuokkainen tiilitalo. Terca-runkotiilestä voidaan muurata 2-3-kerroksisten rakennusten kantavat runko- ja väliseinärakenteet. 29

30 Tiililaatat elementtipintoihin As. Oy Villa Laguuni, Espoo. Arkkitehtitoimisto Kaisa Vepsäläinen. Tiililaatta: Tunturi, sileä. Harmaa Kuva: Göran E:son Lindberg Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg RUUKUNPUNAINEN Sileä MTL 285x85x ,8 PUNAINEN Sileä MTL 285x85x ,9 R-PUNAINEN Sileä MTL 285x85x ,0 HEHKU Sileä MTL 285x85x ,0 T TUOHI Sileä MTL 285x85x ,7 KUURA Sileä MTL 285x85x ,8 NAAVA Sileä MTL 285x85x ,8 PELLAVA Sileä MTL 285x85x ,0 T 30 T=Tilaustuote. Varmista tiilen saatavuus valmistajalta/hinnastosta.

31 Tuohi Tunturi Kuura Ruukunpunainen Naava Punainen Pellava R-punainen Hilla Hehku Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg HILLA Sileä MTL 285x85x ,9 TUNTURI Sileä MTL 285x85x ,0 T KULMALAATAT Sileä 285/85 10 kpl/m Sileä 285/ kpl/m T Sileä 285/85/85 ikk. ylitys 3,33 kpl/m Tiililaattojen pääkäyttökohteita ovat betonielementtitalojen ulkoverhoukset, joissa ne toimivat erinomaisesti. Laattojen kiinnittyvyydestä elementin pintaan on pitkäaikaiset kokemukset, ja laattojen laaja värivalikoima antaa mahdollisuuden valita kullekin elementtitalolle ympäristöönsä sopivan vaihto ehdon. 31

32 Tiililattiat Tiililaatta: Lappilan punainen Pinta Tunnus Koko mm Menekki kpl/m 2 Paino kg Klinkkerisaumalaastimenekki 15 mm:n saumalla PUNAINEN Sileä MTL 285x85x ,9 8 kg/m 2 R-PUNAINEN Sileä MTL 285x85x ,0 8 kg/m 2 KUURA Sileä MTL 285x85x ,8 8 kg/m 2 PELLAVA Sileä MTL 285x85x ,0 8 kg/m 2 T TUNTURI Sileä MTL 285x85x ,0 8 kg/m 2 T 32 T=Tilaustuote. Vetonit Kiinnityslaastimenekki 4-6 kg/m 2 alustan epätasaisuudesta riippuen. Varmista tiilen saatavuus valmistajalta/hinnastosta.

33 Kuura Tiililaatta: Lappilan punainen Pellava Tunturi Punainen R-punainen Tiililaatta soveltuu erinomaisesti niin julkisen kuin asuintilankin kivipintaiseksi lattiamateriaaliksi. Se antaa tilalle lämpöä ja aidon, vuosisatoja käytetyn materiaalin tuntua. Tiililattia on helppohoitoinen ja pitkäikäinen. Sisätiloissa lattiapinta on suositeltavaa suojata vahaamalla, jolloin se säilyttää näyttävyytensä pitkään. Vaha myös suojaa tiililaatan pintaa likaantumiselta ja kulumiselta.* *Lisätietoa 33

34 Tiilien koot, värit ja saatavuus TERCA -TIILIEN VÄRIT JA SAATAVUUS TERCA-tiilet FAT VAT PRT NRT RT(85) MRT85 MRT60 Tiililaatta RP VSP Koko mm 250x85x65 250x120x65 257x123x57 270x130x75 285x135x85 285x85x85 285x85x60 285x85x20 297x130x x85x195 Ruukunpunainen tiili Ruukunpunainen, sileä Punaiset tiilet Punainen, sileä 1 Punainen, harjattu 1 Punainen, karhea Punainen, lohko (6) Punainen, antiikkilohko (6) Punainen holkkatiili, sileä Punainen Structura-tiili, sileä (7) Punainen, viistetty/pyöristetty 1, 2 2 Punaisen kirjavat tiilet Hehku, sileä Hehku, harjattu Hehku, linnapinta (7) Hehku, karhea (7) Hehku, viistetty/pyöristetty 3 3 R-punainen, sileä R-punainen, karhea-/linnapinta (7) Iltarusko, karhea Ruskeat ja mustat tiilet Punaruskea (7) Kastanjanruskea (7) Kaakaonruskea (7) Grafiitinmusta, sileä Vaaleat ja keltaiset tiilet Naava, sileä Naava, harjattu Naava, viistetty/pyöristetty 2 Kuura, sileä 2 Kuura, karhea Kuura, viistetty Kuura, pyöristetty Tuohi, sileä Tuohi, karhea Tuohi, antiikkilohko (6) Tuohi, viistetty 5 3 Tuohi, pyöristetty 3 3 Tuohi, holkka Hilla, sileä Hilla, karhea Pellava, sileä Tunturi, sileä Kuultorappaustiili, keltainen karhea Runkotiilet Runkotiili 8 Tiilimenekki kpl/m² Laastimenekki kg kuivalaasti/kpl Sauma 15 mm 1,0 1,3 1,3 (1,2*) 1,7 1,9 1,2 1,1 Sauma 13 mm 1,2 (1,1*) Sauma 5 mm 0,8 0,6 HUOM! Kuura, Tuohi ja Naava tiilien pyöristys ja viiste poikkeaa piirrosten esityksestä. *) Muototiilien saatavuus tarkistettava valmistajalta. **) VSP-tiilen saatavuus tarkistettava valmistajalta. 1 ) Valmistetaan myös PT-täystiilenä tulisija- ja hormirakenteisiin 2 ) Valmistetaan sekä sileänä että harjattuna 3 ) Valmistetaan vain sileänä 4 ) Valmistetaan vain harjattuna 5 ) Valmistetaan sileänä ja karheana 6 ) Valmistetaan myös päästä lohkottuna 7 ) Varmista tiilen koko ja saatavuus valmistajalta 8 ) Ei kantaviin väliseinärakenteisiin * PT-umpitiilien laastinmenekki Varastotuote Tilaustuote 34 Painoteknisistä syistä esitteen tiili- ja laattavärimallit saattavat poiketa alkuperäisistä.

35 Poltetut tiilet Muototiilet Vetonit-muurauslaastien värimallit Muurauslaastin sävyllä on suuri merkitys onnistuneen kokonaisuuden kannalta, sillä noin 20 % tiiliseinän pinta-alasta on laastisaumaa. Vetonit-laastien väripaletti on suunniteltu Tercatiilivalikoimamme väreihin sopivaksi. Mikäli saumaa ei haluta erityisesti korostaa, saadaan harmonisin tiilipinta silloin, kun laastisauman väri on lähellä tiilen sävyä. 140 JERES 150 NATTAS 141 OLOS 156 VIIPUS 155 PUDAS 152 MUTUS 151 RAUTUS 157 MENES Runkotiilet Poltetut tiililaatat 153 MAARES 149 ROPIS 159 PALLAS 144 OUNAS M100/600, harmaa Elementteihin ja lattiapintoihin Tiilen ja laastien esimerkkiyhdistelmiä: Tiili Laasti Tiili Laasti Ruukunpunainen 144 Ounas, 141 Olos Pellava 156 Viipus, M100/600, 157 Menes Punaiset 159 Pallas, 141 Olos, M100/600 Naava 157 Menes, 150 Nattas, 151 Rautus R-punainen 156 Viipus, M100/600, 155 Pudas Kuura 150 Nattas, 151 Rautus Iltarusko 149 Ropis, 159 Pallas, M100/600 Tuohi 150 Nattas, 140 Jeres Hehku 149 Ropis, 152 Mutus, M100/600 Punaruskea 149 Ropis, M100/600, 155 Pudas Grafiitinmusta 152 Mutus Kastanjanruskea 152 Mutus, 149 Ropis, M100/600, 15 Pudas Tunturi 153 Maares, 157 Menes Kaakaonruskea 152 Mutus, 149 Ropis, 155 Pudas Hilla 153 Maares, 157 Menes 35
