HAMMASKULTA- SEOKSET

Transkriptio

1 HAMMASKULTA- SEOKSET

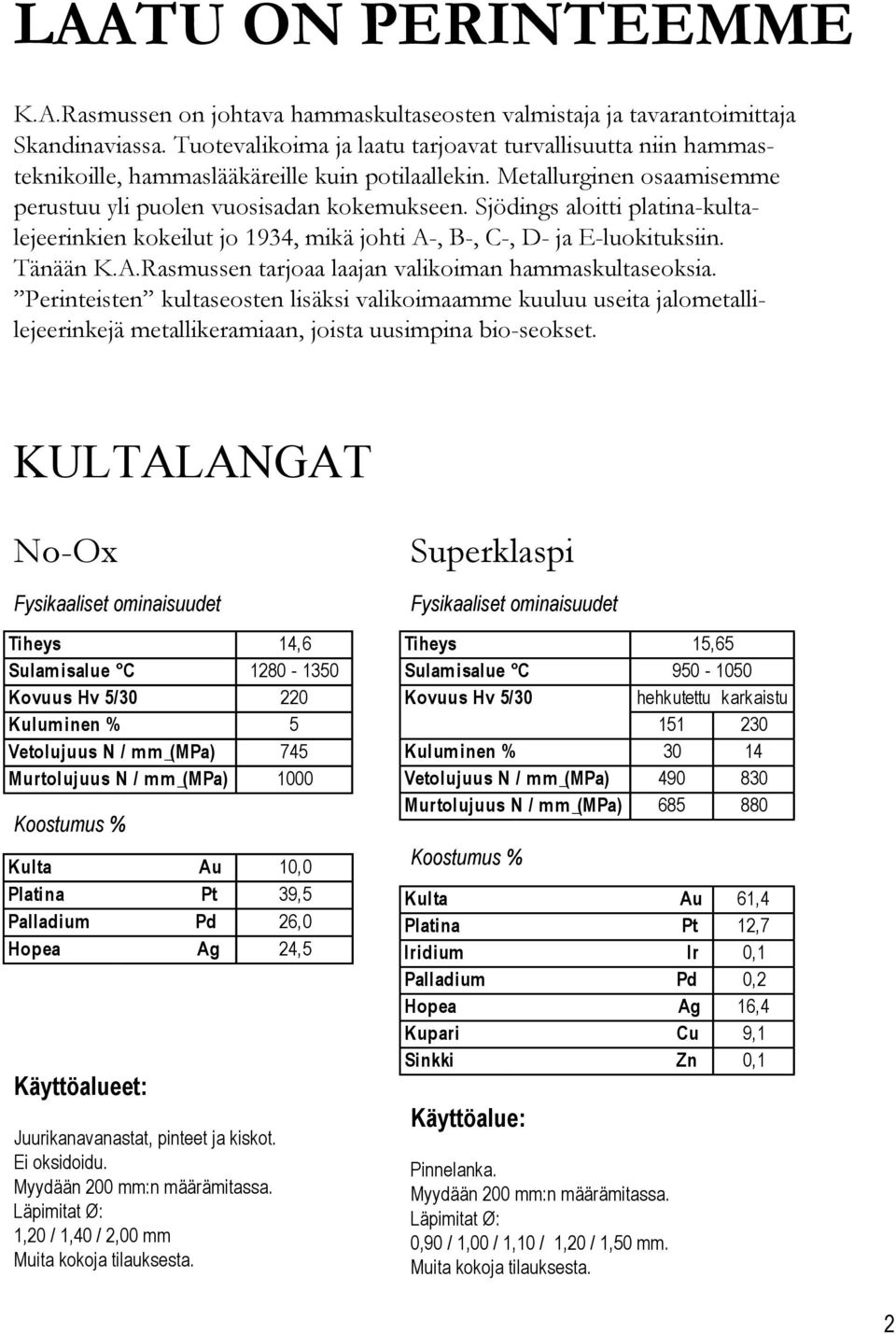

2 LAATU ON PERINTEEMME K.A.Rasmussen on johtava hammaskultaseosten valmistaja ja tavarantoimittaja Skandinaviassa. Tuotevalikoima ja laatu tarjoavat turvallisuutta niin hammasteknikoille, hammaslääkäreille kuin potilaallekin. Metallurginen osaamisemme perustuu yli puolen vuosisadan kokemukseen. Sjödings aloitti platina-kultalejeerinkien kokeilut jo 1934, mikä johti A-, B-, C-, D- ja E-luokituksiin. Tänään K.A.Rasmussen tarjoaa laajan valikoiman hammaskultaseoksia. Perinteisten kultaseosten lisäksi valikoimaamme kuuluu useita jalometallilejeerinkejä metallikeramiaan, joista uusimpina bio-seokset. KULTALANGAT No-Ox 14, Kuluminen % Murtolujuus N / mm_(mpa) ,0 39,5 Palladium Pd 26,0 Hopea Ag 24,5 Käyttöalueet: Juurikanavanastat, pinteet ja kiskot. Ei oksidoidu. Myydään 200 mm:n määrämitassa. Läpimitat Ø: 1,20 / 1,40 / 2,00 mm Muita kokoja tilauksesta. Superklaspi Kuluminen % Murtolujuus N / mm_(mpa) Iridium Palladium Hopea Kupari Sinkki Pinnelanka. Myydään 200 mm:n määrämitassa. Läpimitat Ø: 0,90 / 1,00 / 1,10 / 1,20 / 1,50 mm. Muita kokoja tilauksesta. 15, hehkutettu karkaistu Ir Pd Ag Cu Zn 61,4 12,7 0,1 0,2 16,4 9,1 0,1 2

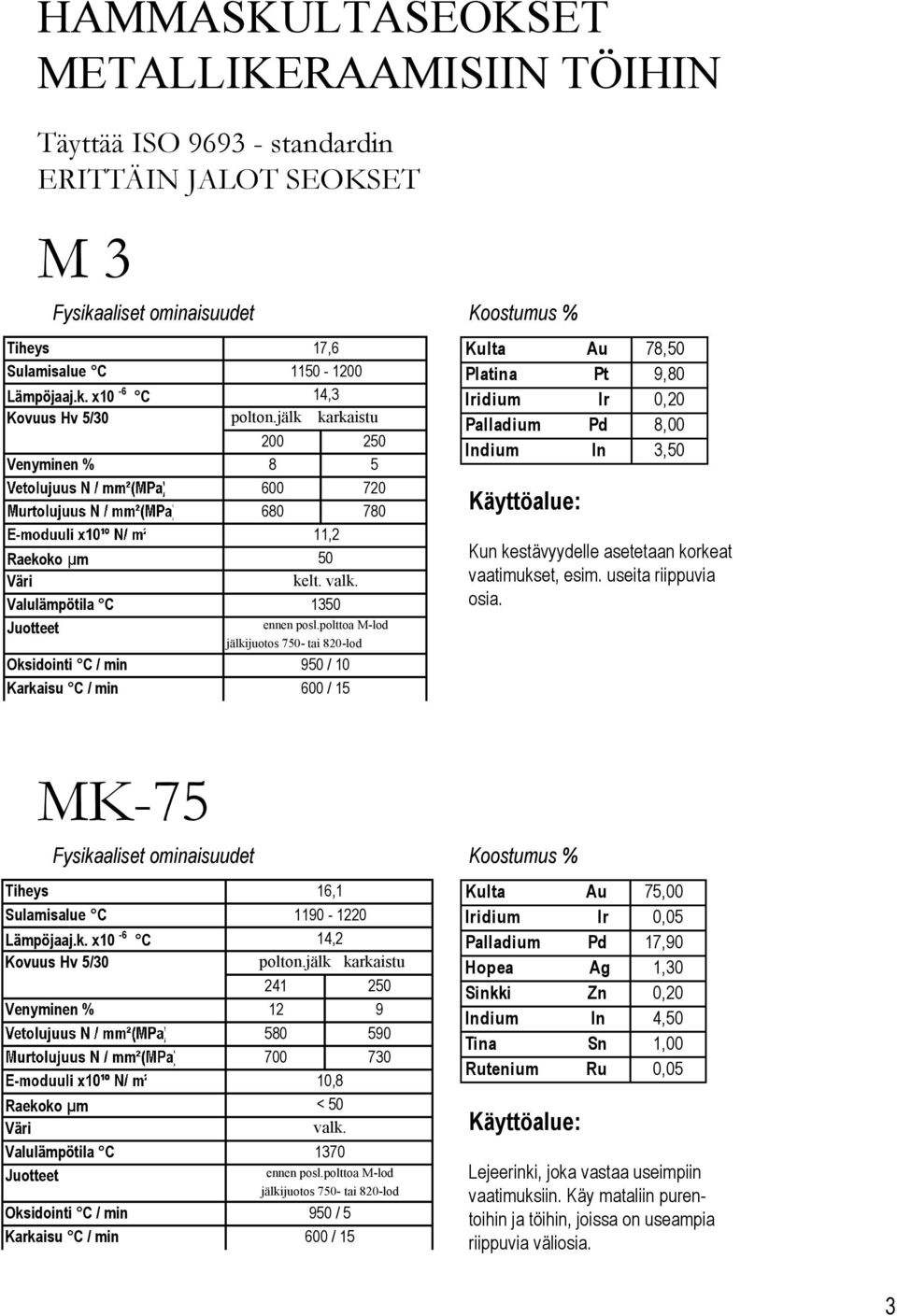

3 HAMMASKULTASEOKSET METALLIKERAAMISIIN TÖIHIN Täyttää ISO standardin ERITTÄIN JALOT SEOKSET M 3 Lämpöjaaj.k. x10-6 C Raekoko m Oksidointi C / min 17, ,3 polton.jälk karkaistu ,2 50 kelt. valk ennen posl.polttoa M-lod jälkijuotos 750- tai 820-lod 950 / / 15 Iridium Palladium Indium Ir Pd In 78,50 9,80 0,20 8,00 3,50 Kun kestävyydelle asetetaan korkeat vaatimukset, esim. useita riippuvia osia. MK-75 Lämpöjaaj.k. x10-6 C Raekoko m Oksidointi C / min 16, ,2 polton.jälk karkaistu ,8 valk ennen posl.polttoa M-lod jälkijuotos 750- tai 820-lod 950 / / 15 Iridium Palladium Hopea Sinkki Indium Tina Rutenium Ir Pd Ag Zn In Sn Ru 75,00 0,05 17,90 1,30 0,20 4,50 1,00 0,05 Lejeerinki, joka vastaa useimpiin vaatimuksiin. Käy mataliin purentoihin ja töihin, joissa on useampia riippuvia väliosia. 3

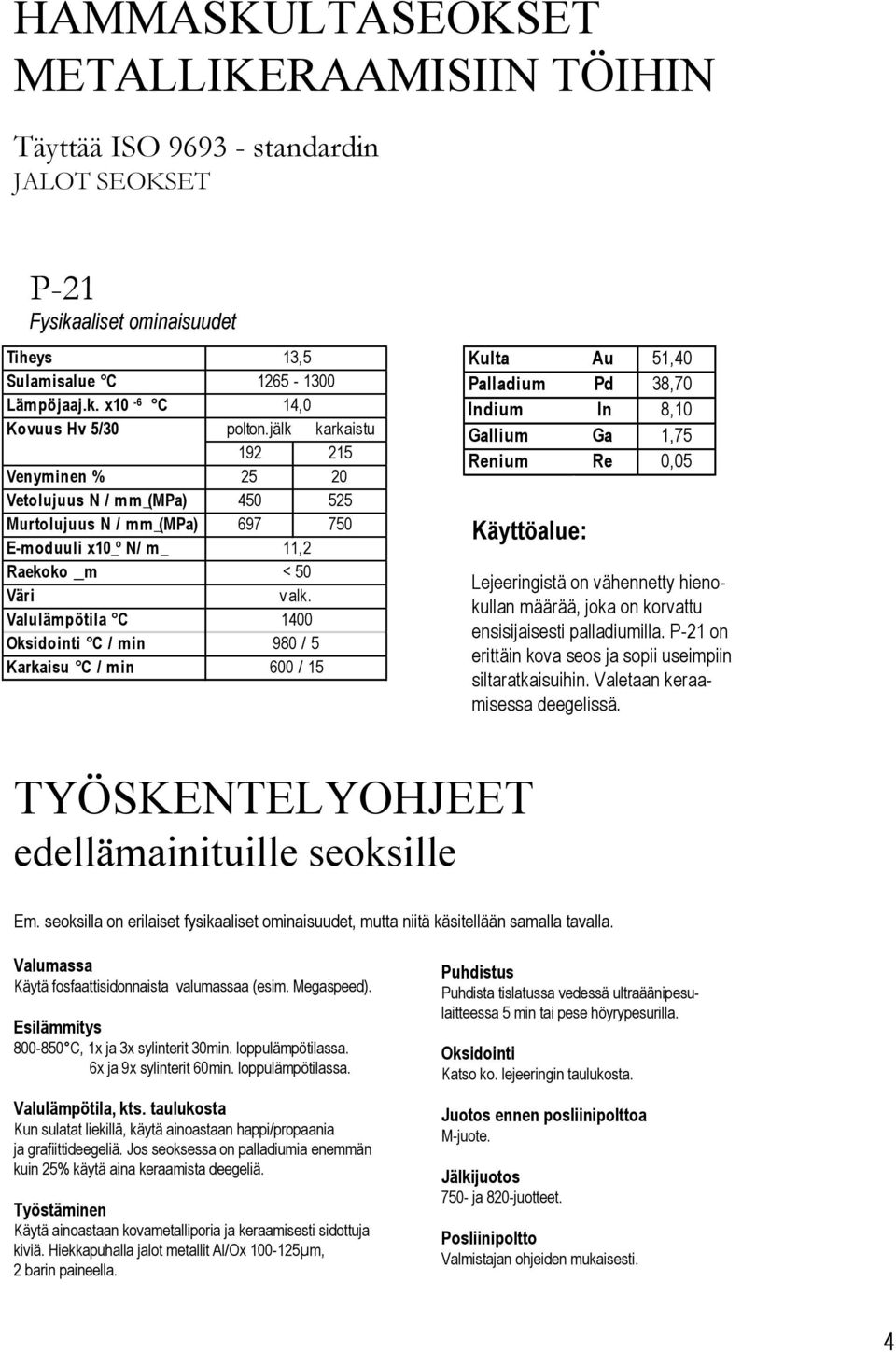

4 HAMMASKULTASEOKSET METALLIKERAAMISIIN TÖIHIN Täyttää ISO standardin JALOT SEOKSET P-21 Lämpöjaaj.k. x10-6 C Murtolujuus N / mm_(mpa) E-moduuli x10_º N/ m_ Raekoko _m Oksidointi C / min 13, ,0 polton.jälk karkaistu ,2 v alk / / 15 Palladium Indium Gallium Renium Pd In Ga Re 51,40 38,70 8,10 1,75 0,05 Lejeeringistä on vähennetty hienokullan määrää, joka on korvattu ensisijaisesti palladiumilla. P-21 on erittäin kova seos ja sopii useimpiin siltaratkaisuihin. Valetaan keraamisessa deegelissä. TYÖSKENTELYOHJEET edellämainituille seoksille Em. seoksilla on erilaiset fysikaaliset ominaisuudet, mutta niitä käsitellään samalla tavalla. Valumassa Käytä fosfaattisidonnaista valumassaa (esim. Megaspeed). Esilämmitys C, 1x ja 3x sylinterit 30min. loppulämpötilassa. 6x ja 9x sylinterit 60min. loppulämpötilassa. Valulämpötila, kts. taulukosta Kun sulatat liekillä, käytä ainoastaan happi/propaania ja grafiittideegeliä. Jos seoksessa on palladiumia enemmän kuin 25% käytä aina keraamista deegeliä. Työstäminen Käytä ainoastaan kovametalliporia ja keraamisesti sidottuja kiviä. Hiekkapuhalla jalot metallit Al/Ox µm, 2 barin paineella. Puhdistus Puhdista tislatussa vedessä ultraäänipesulaitteessa 5 min tai pese höyrypesurilla. Oksidointi Katso ko. lejeeringin taulukosta. Juotos ennen posliinipolttoa M-juote. Jälkijuotos 750- ja 820-juotteet. Posliinipoltto Valmistajan ohjeiden mukaisesti. 4

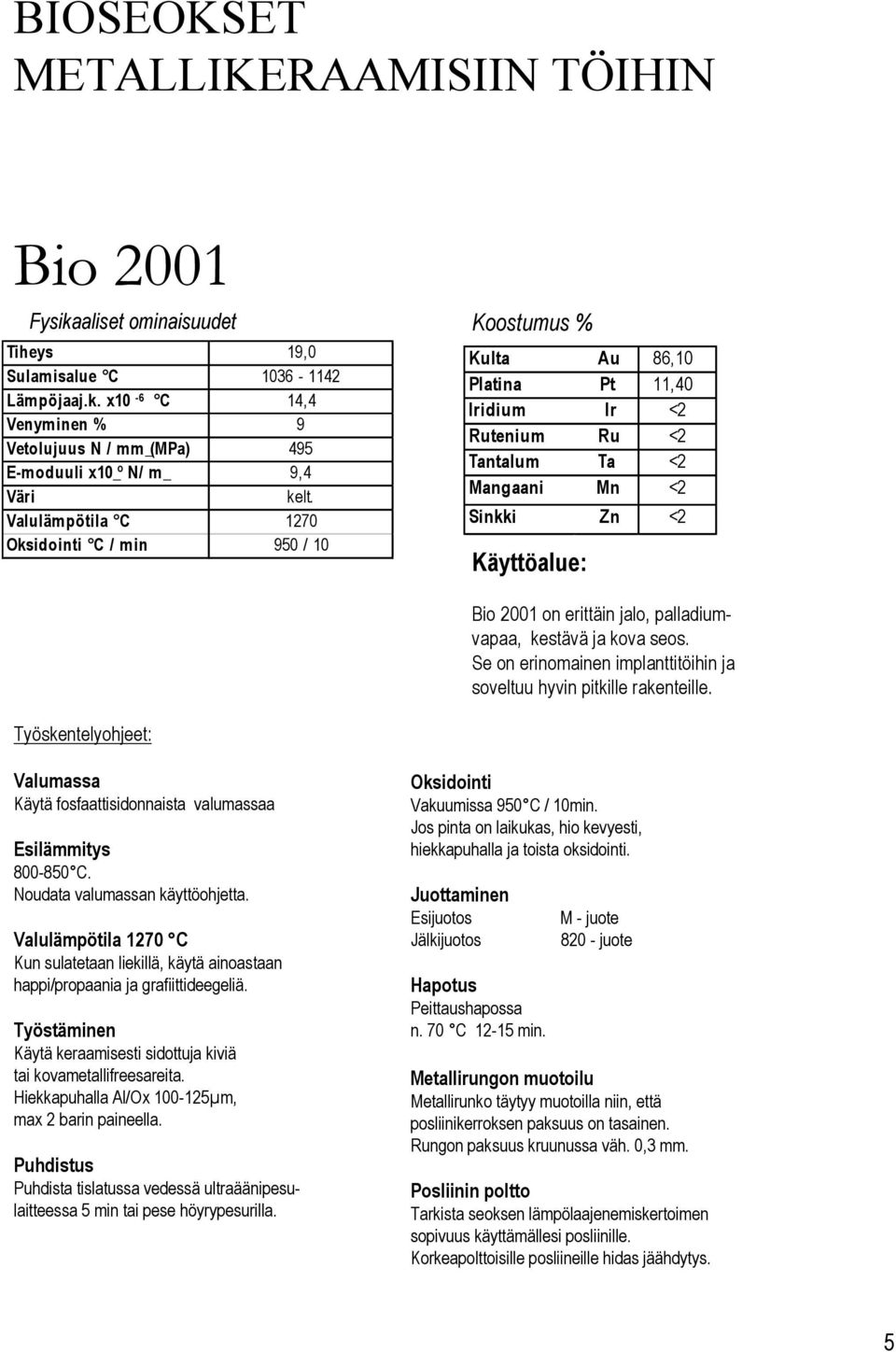

5 BIOSEOKSET METALLIKERAAMISIIN TÖIHIN Bio 2001 Lämpöjaaj.k. x10-6 C E-moduuli x10_º N/ m_ Oksidointi C / min 19, , ,4 kelt / 10 Iridium Ir Rutenium Ru Tantalum Ta Mangaani Mn Sinkki Zn 86,10 11,40 <2 <2 <2 <2 <2 Bio 2001 on erittäin jalo, palladiumvapaa, kestävä ja kova seos. Se on erinomainen implanttitöihin ja soveltuu hyvin pitkille rakenteille. Työskentelyohjeet: Valumassa Käytä fosfaattisidonnaista valumassaa Esilämmitys C. Noudata valumassan käyttöohjetta. Valulämpötila 1270 C Kun sulatetaan liekillä, käytä ainoastaan happi/propaania ja grafiittideegeliä. Työstäminen Käytä keraamisesti sidottuja kiviä tai kovametallifreesareita. Hiekkapuhalla Al/Ox µm, max 2 barin paineella. Puhdistus Puhdista tislatussa vedessä ultraäänipesulaitteessa 5 min tai pese höyrypesurilla. Oksidointi Vakuumissa 950 C / 10min. Jos pinta on laikukas, hio kevyesti, hiekkapuhalla ja toista oksidointi. Juottaminen Esijuotos Jälkijuotos Hapotus Peittaushapossa n. 70 C min. M - juote juote Metallirungon muotoilu Metallirunko täytyy muotoilla niin, että posliinikerroksen paksuus on tasainen. Rungon paksuus kruunussa väh. 0,3 mm. Posliinin poltto Tarkista seoksen lämpölaajenemiskertoimen sopivuus käyttämällesi posliinille. Korkeapolttoisille posliineille hidas jäähdytys. 5

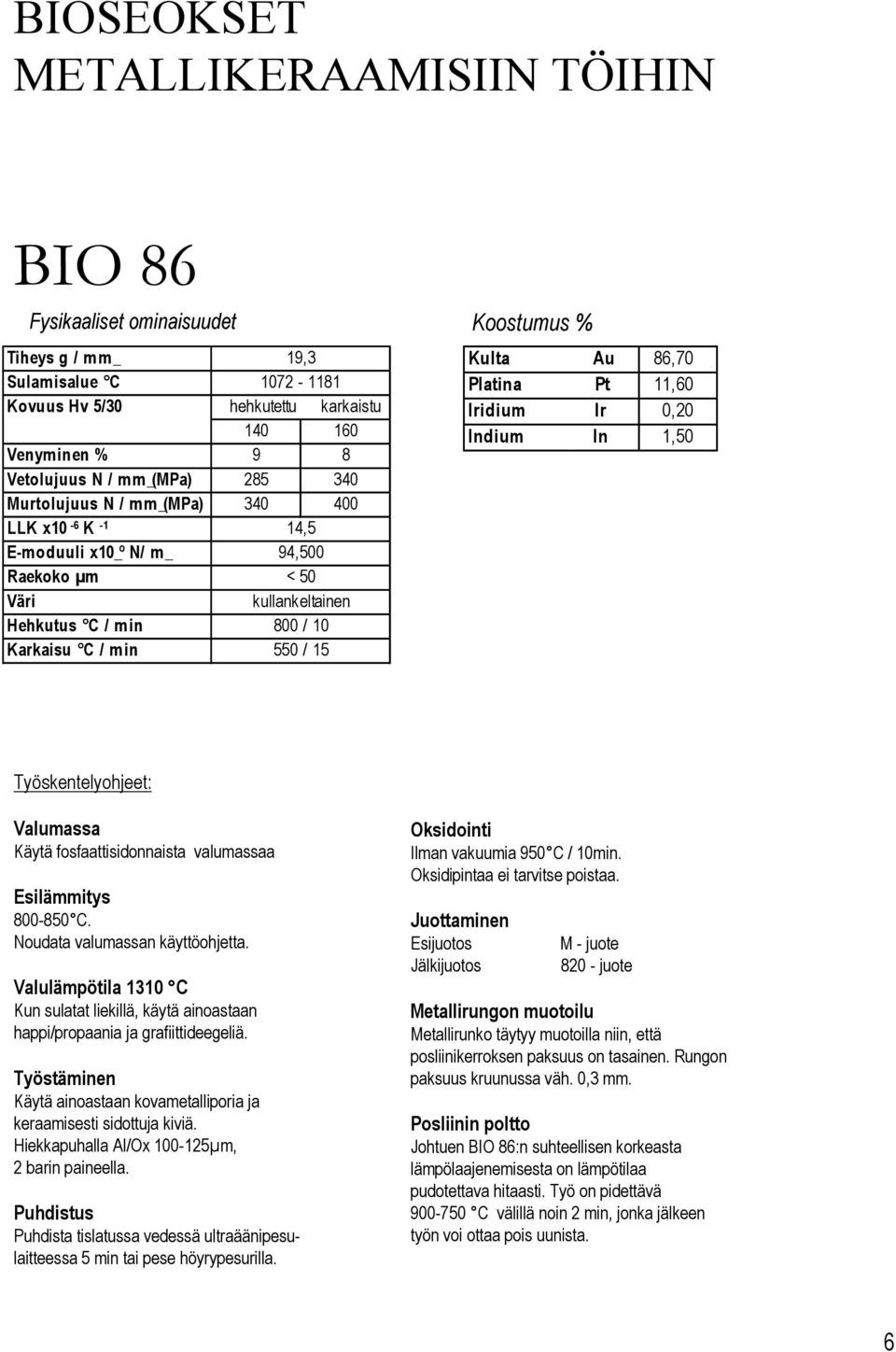

6 BIOSEOKSET METALLIKERAAMISIIN TÖIHIN BIO 86 g / mm_ 19, hehkutettu karkaistu Murtolujuus N / mm_(mpa) LLK x10-6 K -1 14,5 E-moduuli x10_º N/ m_ Raekoko!m 94,500 kullankeltainen 800 / / 15 Iridium Ir Indium In 86,70 11,60 0,20 1,50 Työskentelyohjeet: Valumassa Käytä fosfaattisidonnaista valumassaa Esilämmitys C. Noudata valumassan käyttöohjetta. Valulämpötila 1310 C Kun sulatat liekillä, käytä ainoastaan happi/propaania ja grafiittideegeliä. Työstäminen Käytä ainoastaan kovametalliporia ja keraamisesti sidottuja kiviä. Hiekkapuhalla Al/Ox µm, 2 barin paineella. Puhdistus Puhdista tislatussa vedessä ultraäänipesulaitteessa 5 min tai pese höyrypesurilla. Oksidointi Ilman vakuumia 950 C / 10min. Oksidipintaa ei tarvitse poistaa. Juottaminen Esijuotos Jälkijuotos M - juote juote Metallirungon muotoilu Metallirunko täytyy muotoilla niin, että posliinikerroksen paksuus on tasainen. Rungon paksuus kruunussa väh. 0,3 mm. Posliinin poltto Johtuen BIO 86:n suhteellisen korkeasta lämpölaajenemisesta on lämpötilaa pudotettava hitaasti. Työ on pidettävä C välillä noin 2 min, jonka jälkeen työn voi ottaa pois uunista. 6

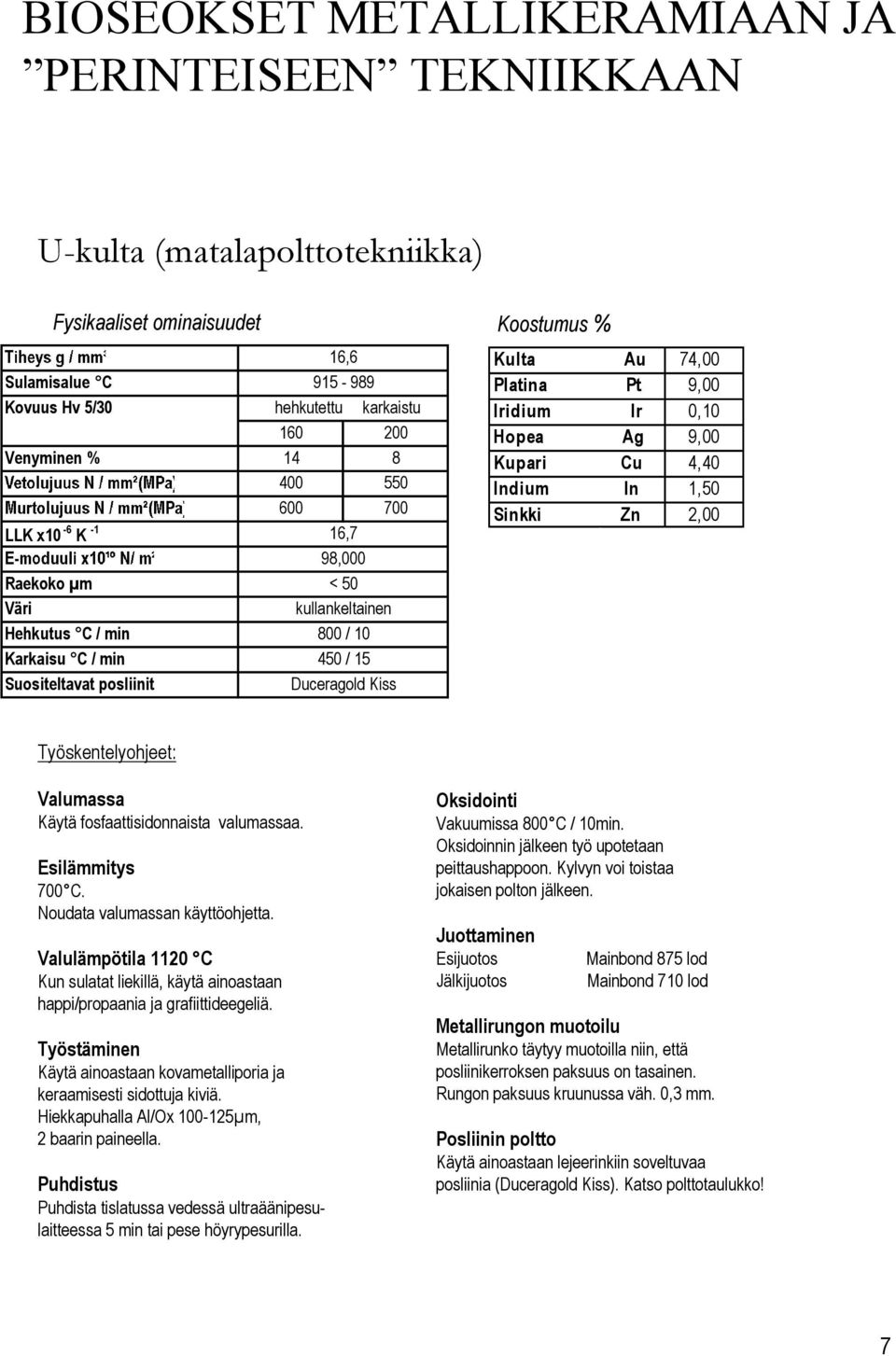

7 BIOSEOKSET METALLIKERAMIAAN JA PERINTEISEEN TEKNIIKKAAN U-kulta (matalapolttotekniikka) 16, hehkutettu karkaistu LLK x10-6 K -1 16,7 98,000 Raekoko µm Suositeltavat posliinit kullankeltainen 800 / / 15 Duceragold Kiss 74,00 9,00 Iridium Ir 0,10 Hopea Ag 9,00 Kupari Cu 4,40 Indium In 1,50 Sinkki Zn 2,00 Työskentelyohjeet: Valumassa Käytä fosfaattisidonnaista valumassaa. Esilämmitys 700 C. Noudata valumassan käyttöohjetta. Valulämpötila 1120 C Kun sulatat liekillä, käytä ainoastaan happi/propaania ja grafiittideegeliä. Työstäminen Käytä ainoastaan kovametalliporia ja keraamisesti sidottuja kiviä. Hiekkapuhalla Al/Ox µm, 2 baarin paineella. Puhdistus Puhdista tislatussa vedessä ultraäänipesulaitteessa 5 min tai pese höyrypesurilla. Oksidointi Vakuumissa 800 C / 10min. Oksidoinnin jälkeen työ upotetaan peittaushappoon. Kylvyn voi toistaa jokaisen polton jälkeen. Juottaminen Esijuotos Jälkijuotos Mainbond 875 lod Mainbond 710 lod Metallirungon muotoilu Metallirunko täytyy muotoilla niin, että posliinikerroksen paksuus on tasainen. Rungon paksuus kruunussa väh. 0,3 mm. Posliinin poltto Käytä ainoastaan lejeerinkiin soveltuvaa posliinia (Duceragold Kiss). Katso polttotaulukko! 7

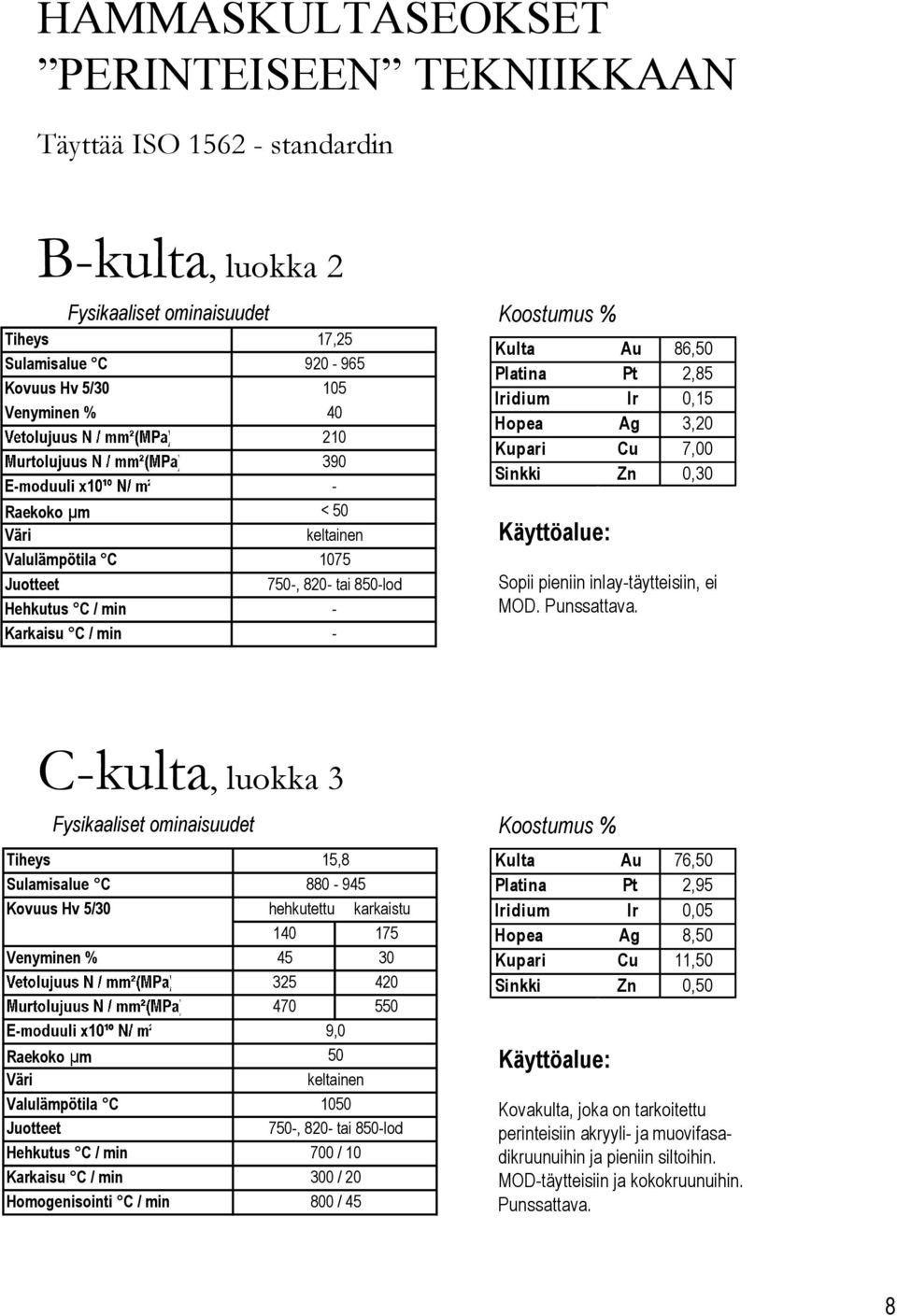

8 HAMMASKULTASEOKSET PERINTEISEEN TEKNIIKKAAN Täyttää ISO standardin B-kulta, luokka 2 17, Raekoko m - keltainen , 820- tai 850-lod ,50 2,85 Iridium Ir 0,15 Hopea Ag 3,20 Kupari Cu 7,00 Sinkki Zn 0,30 Sopii pieniin inlay-täytteisiin, ei MOD. Punssattava. C-kulta, luokka 3 15, hehkutettu karkaistu Raekoko m Homogenisointi C / min ,0 50 keltainen , 820- tai 850-lod 700 / / / 45 76,50 2,95 Iridium Ir 0,05 Hopea Ag 8,50 Kupari Cu 11,50 Sinkki Zn 0,50 Kovakulta, joka on tarkoitettu perinteisiin akryyli- ja muovifasadikruunuihin ja pieniin siltoihin. MOD-täytteisiin ja kokokruunuihin. Punssattava. 8

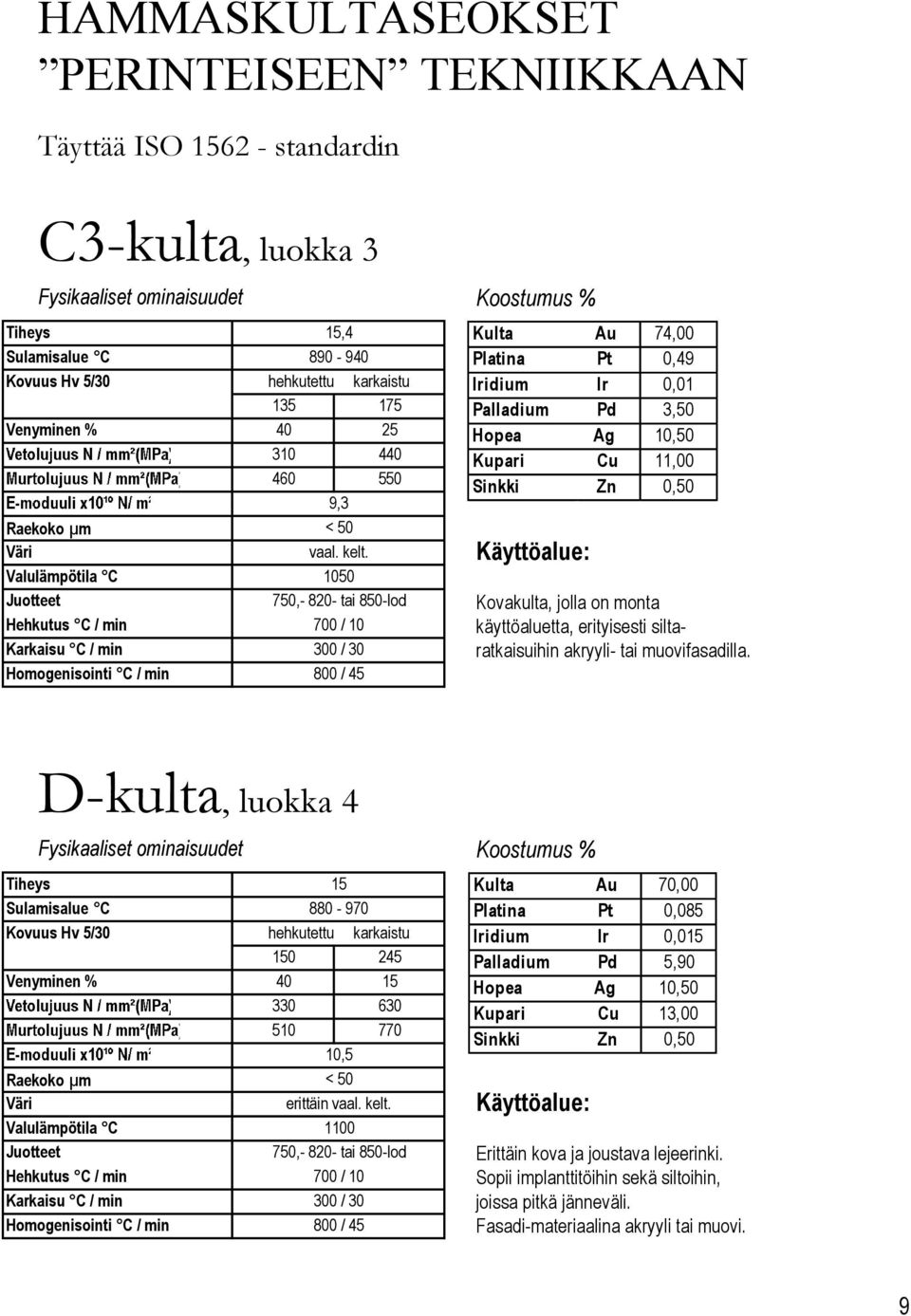

9 HAMMASKULTASEOKSET PERINTEISEEN TEKNIIKKAAN Täyttää ISO standardin C3-kulta, luokka 3 15, hehkutettu karkaistu Raekoko m Homogenisointi C / min ,3 vaal. kelt , tai 850-lod 700 / / / 45 Iridium Palladium Hopea Kupari Sinkki Ir Pd Ag Cu Zn 74,00 0,49 0,01 3,50 10,50 11,00 0,50 Kovakulta, jolla on monta käyttöaluetta, erityisesti siltaratkaisuihin akryyli- tai muovifasadilla. D-kulta, luokka hehkutettu karkaistu Raekoko m Homogenisointi C / min ,5 erittäin vaal. kelt , tai 850-lod 700 / / / 45 Iridium Palladium Hopea Kupari Sinkki Ir Pd Ag Cu Zn 70,00 0,085 0,015 5,90 10,50 13,00 0,50 Erittäin kova ja joustava lejeerinki. Sopii implanttitöihin sekä siltoihin, joissa pitkä jänneväli. Fasadi-materiaalina akryyli tai muovi. 9

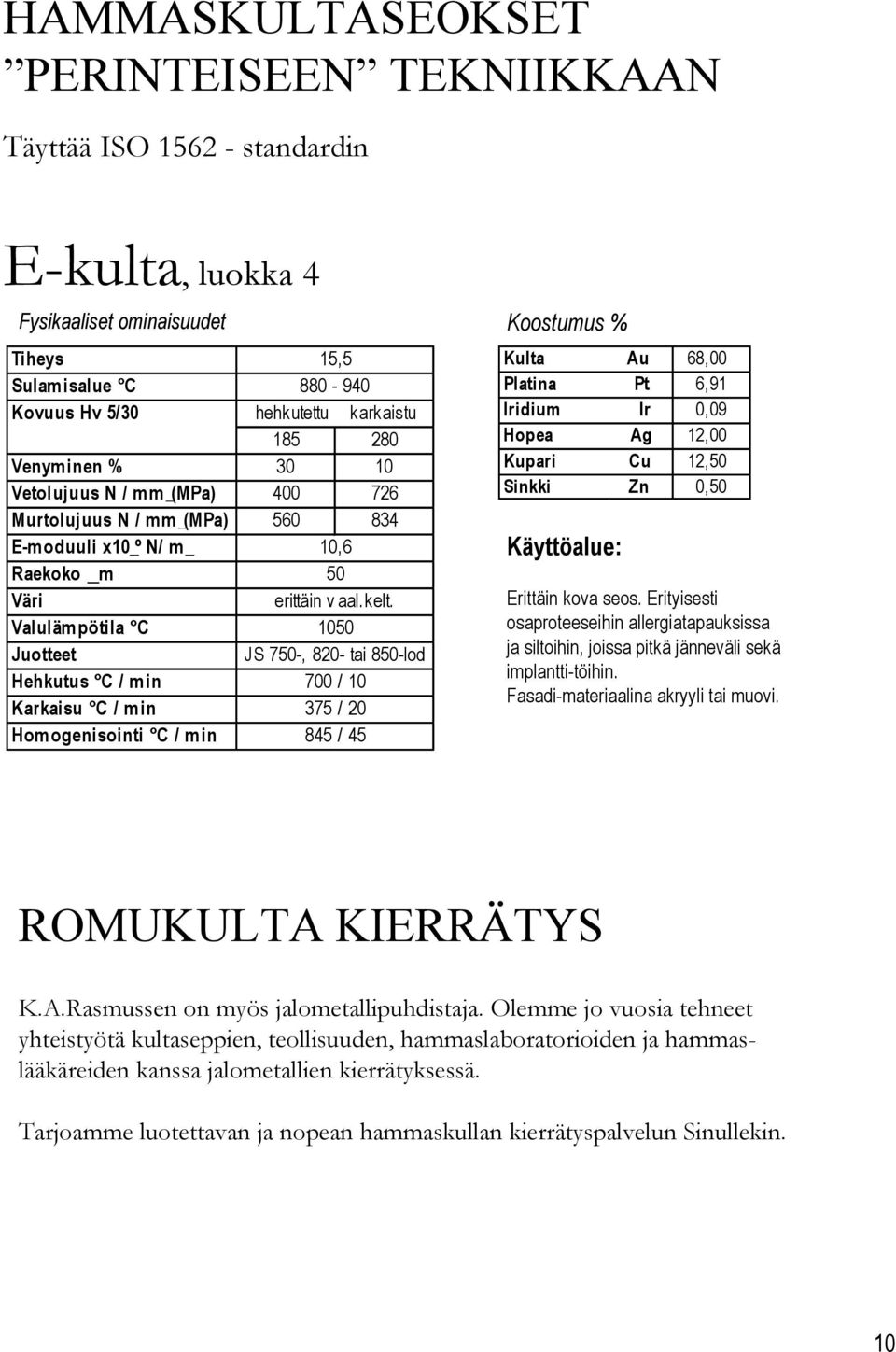

10 HAMMASKULTASEOKSET PERINTEISEEN TEKNIIKKAAN Täyttää ISO standardin E-kulta, luokka 4 Murtolujuus N / mm_(mpa) E-moduuli x10_º N/ m_ Raekoko _m Homogenisointi C / min 15, hehkutettu karkaistu ,6 50 erittäin v aal.kelt JS 750-, 820- tai 850-lod 700 / / / 45 Iridium Hopea Kupari Sinkki Ir Ag Cu Zn 68,00 6,91 0,09 12,00 12,50 0,50 Erittäin kova seos. Erityisesti osaproteeseihin allergiatapauksissa ja siltoihin, joissa pitkä jänneväli sekä implantti-töihin. Fasadi-materiaalina akryyli tai muovi. ROMUKULTA KIERRÄTYS K.A.Rasmussen on myös jalometallipuhdistaja. Olemme jo vuosia tehneet yhteistyötä kultaseppien, teollisuuden, hammaslaboratorioiden ja hammaslääkäreiden kanssa jalometallien kierrätyksessä. Tarjoamme luotettavan ja nopean hammaskullan kierrätyspalvelun Sinullekin. 10

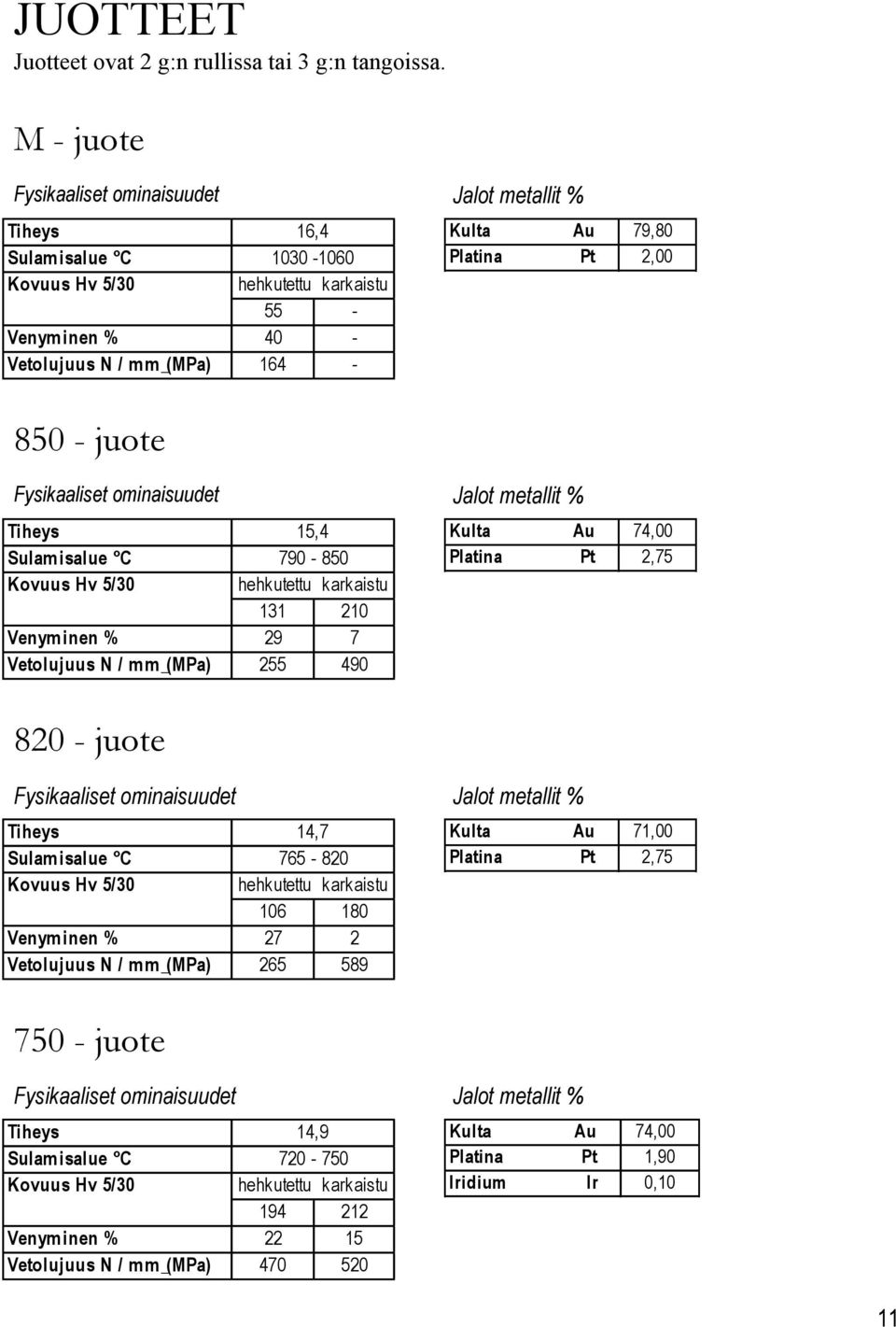

11 JUOTTEET ovat 2 g:n rullissa tai 3 g:n tangoissa. M - juote Jalot metallit % 16, hehkutettu karkaistu ,80 2, juote Jalot metallit % 15, hehkutettu karkaistu ,00 2, juote 14, hehkutettu karkaistu Jalot metallit % 71,00 2, juote 14, hehkutettu karkaistu Jalot metallit % Iridium Ir 74,00 1,90 0,10 11

12 K.A.Rasmussen Oy Kolamiilunkuja 6 FI VANTAA Puh. (09) Fax (09)
