Esitiedot. Jalometallit. Resistiivisyys 10 8 Ohm m. Hintatietoutta. Mitä kaikkia ihmisille yritetään myydä hopeana, kultana ja platinana?

Koko: px
Aloita esitys sivulta:

Download "Esitiedot. Jalometallit. Resistiivisyys 10 8 Ohm m. Hintatietoutta. Mitä kaikkia ihmisille yritetään myydä hopeana, kultana ja platinana?"

Transkriptio

1 Esitiedot Jalometallit Mitä kaikkia ihmisille yritetään myydä hopeana, kultana ja platinana? Matalalla sulavia metalliseoksia käytetään ainakin juotteina, mutta mitä muita sovelluksia niille on? Mitä on amalgaami? Mihin muuhun amalgaami liittyy kuin hampaiden paikkaukseen? 2 Hintatietoutta Arvometallien hintoja /g ( ) hopea rutenium 1.09 iridium 2.43 palladium 5.44 kulta osmium rodium platina Resistiivisyys 10 8 Ohm m Hopea Kupari Kulta 2 3 Rodium Iridium 5-6 Osmium Platina Palladium

2 Hopea Hopean valmistus Teolliset käyttökohteet johtimet kytkimet kontaktipinnat juotteet peilit patterit Valukuvaus turismin vähentyminen ja digikuvaus ovat pienentäneet hopean tarvetta Korut ja pöytähopeat Kolikot ja mitallit 5 Hopeaa valmistetaan Ag 2 S malmista jonka hopeapitoisuus (0.085%) on varsin pieni. Tyypilliset epäpuhtaudet ovat lyijy (0.5%), kupari (0.5%) ja antimoni (0.3%). Vaahdotuksen jälkeen tyypilliset pitoisuudet ovat hopea (1.7%), lyijy (10-15%), kupari (10-15%) ja antimoni (6%). Noin neljäsosa hopeasta valmistetaan hopeapitoisuuden vuoksi kaivetusta malmista. Loput tulevat muiden metallien rikastuksen yhteydessä. amalgamointi (1500 ->) syanidiprosessi (1887 ->) elektrolyyttinen puhdistus 6 Hopeaseoksia Hopean ominaisuudet Puhdashopea hopeaharkko korut sähköiset kontaktit pinnoitteet valokuvaus emulsio katalyysit Sterlinghopea Cu pöytähopeat korut sähköiset kontaktit Coin silver % Cu sähköiset kontaktit kolikot Eutektinen Ag-Cu seos 28% Cu kovajuotto juotto sähköiset kontaktit Ag-Cu-Ni 24.5 Cu ja 0.5 Ni Hehkutettu Puhdas hopea Myötölujuus MPa Murtolujuus MPa Murtovenymä % Sterlinghopea % Cu Myötölujuus MPa Murtolujuus MPa Murtovenymä % Kylmämuokattu Puhdas hopea Myötölujuus MPa Murtolujuus MPa Murtovenymä 4 8 % Sterlinghopea % Cu Myötölujuus MPa Murtolujuus MPa Murtovenymä 3 7 % 7 8 2

3 Hopean tummuminen Hopean tummuminen johtuu sen pintaan syntyvästä Ag 2 S kerroksesta. Kerros voidaan poistaa natriumbikarbonaatti pohjaisilla kiillotusaineilla. Tummumista voidaan vähentää rodium pinnoituksella. Myös germanium seostuksella saadaan aikaan parempi tummumisenkesto esim. 1.2% germaniumia korujen juottaminen helpompaa myös käytön aikainen tummuminen vähäisempää Kulta Syanidiprosessi 4Au + 8NaCN + O 2 + 2H 2 O = 4Na[Au(CN) 2 ] + 4NaOH pelkistys elektrolyyttisesti tai sinkkipölyllä Kloorausprosessi korkeassa lämpötilassa kulta reagoi kloorin kanssa kultakloridiliuoksesta saadaan vetysulfidin avulla kultasulfidia, josta kulta erotetaan sulattamalla Amalgaamiprosessi kulta liuotetaan elohopeaan josta se erotetaan tislaamalla 9 10 Kulta Kultaseokset Käyttökohteita rahat ja investointi korut hammasproteesit lämpösäteilyn heijastus uunit, ikkunat, satelliitit elektroniikan johtimet, liittimet sähkön ja lämmönjohtuminen, mutta erityisesti hapettumisen kesto esimerkiksi hopeaan verrattuna Karaatit Au % Seostus % Ag 8.4 Cu 25 Ag 12.5 Ag 12.5 Cu 25 Cu 41.5 Ag 20.5 Ag 21 Cu 41.5 Cu Väri Keltainen Keltainen Tumman keltainen Vihreän keltainen Keltainen Tumman punainen Vihreän keltainen Keltainen Punainen Kovuus 20 HV 30 HB 66 HB 32 HB 150 HV 165 HV 34 HB 190 HV 83 HB

4 Kullalle soikea Au pitoisuus promilleina Hopealle suorakaide Platinalle salmiakki Pitoisuusleima Kultaseokset Nimitys karaatti tulee johanneksen leipäpuun (carob) siemenestä joita käytettiin aikanaan punnitsimiseen. Kullan tyypillinen pitoisuus vaihtelee maittain Eurooppa 18 ja 14 (9 Britania) USA 14 (10) Lähi-itä 22 Intia 22 Kaakkoisaasia 22 Kiina Valkokulta Kullasta saadaan valkoista kun siihen lisätään vaaleita metalleja. Lisäksi valkokultaiset korut pinnoitetaan hyvin usein rodiumilla paremman ulkonäön aikaan saamiseksi. Rodium käsittely kuluu aikaa myöten pois, joten koruja ei kannata juuri kiillotella. 75% Au, 14.5% Ni, 5.5% Cu ja 5% Zn (allergia) 75% Au, 17% Pd, 4% Ag ja 4% Cu (kallis) Kaikki mikä kiiltää... Talmikulta (talmi gold) Cu 86.4%, Zn 12.2%, Sn 1.1%, (Fe 0.3%) Tompakki (tombac) Cu 89%, Sn 1%, Zn 1% Duplee Epäjalon metallin päälle kiinnitetään ohut kultakerros Queen's Metal Sn 75%, Bi 8%, Sb 8%, Pb 8% (hopean värinen) Uushopea

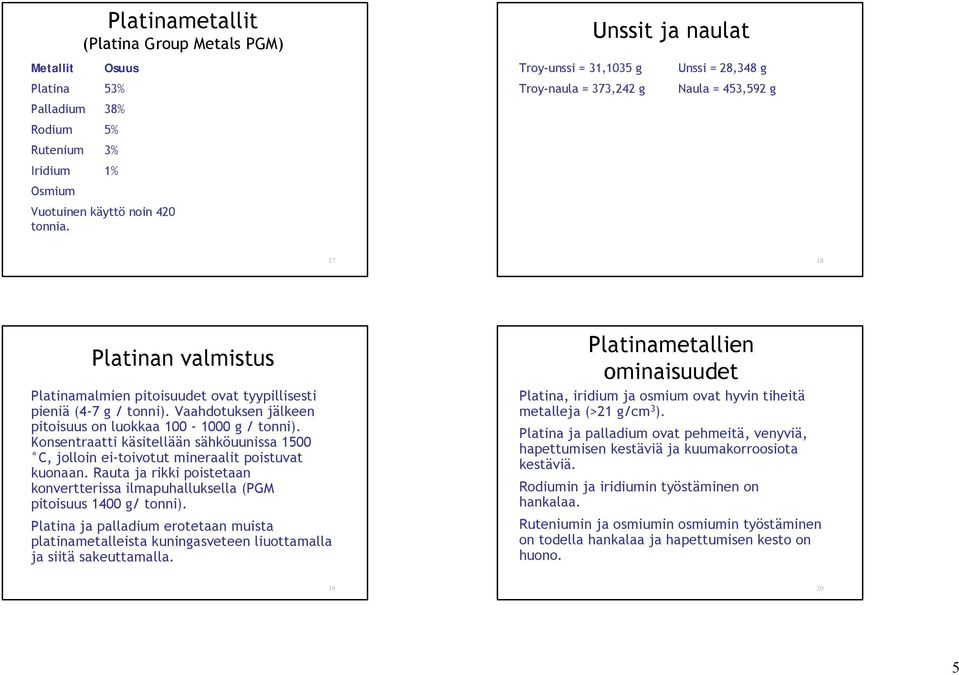

5 Metallit Platinametallit (Platina Group Metals PGM) Osuus Platina 53% Palladium 38% Rodium 5% Rutenium 3% Iridium 1% Osmium Vuotuinen käyttö noin 420 tonnia. Unssit ja naulat Troy-unssi = 31,1035 g Unssi = 28,348 g Troy-naula = 373,242 g Naula = 453,592 g Platinan valmistus Platinamalmien pitoisuudet ovat tyypillisesti pieniä (4-7 g / tonni). Vaahdotuksen jälkeen pitoisuus on luokkaa g / tonni). Konsentraatti käsitellään sähköuunissa 1500 C, jolloin ei-toivotut mineraalit poistuvat kuonaan. Rauta ja rikki poistetaan konvertterissa ilmapuhalluksella (PGM pitoisuus 1400 g/ tonni). Platina ja palladium erotetaan muista platinametalleista kuningasveteen liuottamalla ja siitä sakeuttamalla. Platinametallien ominaisuudet Platina, iridium ja osmium ovat hyvin tiheitä metalleja (>21 g/cm 3 ). Platina ja palladium ovat pehmeitä, venyviä, hapettumisen kestäviä ja kuumakorroosiota kestäviä. Rodiumin ja iridiumin työstäminen on hankalaa. Ruteniumin ja osmiumin osmiumin työstäminen on todella hankalaa ja hapettumisen kesto on huono

6 Platinametallien ominaisuudet Platinametallien ominaisuudet Platinan käyttökohteet Korut ja kellot 40% Katalysaattorit 37% Kemian teollisuus 5% Sähkö ja elektroniikka 5% Lasin valmistus 4% Sijoitus 1% Polttoaine 2% Muut 7% Platinakoruissa on vähintään 85% platinaa ja seosaineiden muita platinaryhmän metalleja (Pd, Rh, Ir), kuparia tai kobolttia. Platinasta valmistetut korut ovat lujia ja tummumista kestäviä (vertaa hopeaan). Platina ei hapetu eikä kovetu lämmityksen ja jäähdytyksen aikana. Lisäksi erittäin ohuet seinämät pitävät hyvin muotonsa. Platina korut

7 Platinakorut Seosaineet Pt/pgm Sulamispiste Kovuus Käyttökohde pitoisuus HV 5% Cu Yleiskäyttöinen 5% Co Valut 3-5% Co, 5-10% Pd (C) 150 (C) Valut 5% Ir Yleiskäyttöinen 10% Ir Yleiskäyttöinen 15% Ir Jouset 20% Ir Jouset, ohuet johtimet 5% Pd , 68(C) Valut 10% Pd , 72(C) Yleiskäyttöinen 15% Pd , 64(C) Ketjut 5% Rt Koneitus 5% W Jouset Kovuudet on annettu pehmeäksi hehkutetussa tilassa paitsi merkinnällä (C) olevat jotka on valutilassa. Platinaa käytetään niin palokaasujen puhdistamiseen katalysaattorissa. autot teollisuuden polttolaitokset teollisuusuunit Esimerkiksi autojen kolmitoimikatalysaattorissa hiilimonoksidista syntyy hiilidioksidia, hiilivedyt hapetetaan hiilidioksidiksi tai vedyksi, typen oksidit pelkistetään typeksi. Katalysaattorit Kemian teollisuus Samoin kuin savukaasujen puhdistuksessa monet kemianteollisuuden prosessit käyttävät platinan katalyyttistä vaikutusta typpihapon valmistus silokonin valmistus Lasin valmistus Platina kestää hyvin korkeita lämpötiloja sekä sulan lasin korroosiota. Lasin valmistuksessa käytetään platinasta ja platinaseoksista tehtyjä upokkaita 5-30% Rh lisää lujuutta ja käyttöikää suuttimet lasikuidun valmistukseen LCD-näyttöjen lasien valmistus

8 Sensorit Platinametallit Termoelementit Esimerkiksi 10Rh-Pt vs Pt Vastuslämpömittari Pieni ominaissähkövastus jolla suuri lämpötila riippuvuus Paineanturit Palladium korut sähköteollisuus katalysaattorit hammaslääketiede vedyn puhdistus 60Pd 40Ag tarkkuusvastuksien langat 95Pd 5Ru korut typpioksidin reduktio Rodium Pt/Rh-Pt termoelementti Hopean ja valkokullan pinnoitus Kestää kuuma kuningasvettä Rutenium Käytetään platinan ja palladiumin lujittamiseen. Parantaa titaanin korroosion kestävyyttä. RuO4 on helposti höyrystyvä oksidi ja hengitettynä myrkyllinen Platinametallit Iridium katalyytti, kulutustakestävä (esim. mustekynän kärki), sytytystulpat, korkeanlämpötilan upokkaat. Iridiumyhdisteet ovat myrkyllisiä. Osmiumia käytetään platinaryhmän metallien seostus, mustekynien kärjet, levysoittimen neula, katalyytti. Osmium metallisena ei ole vaarallinen, mutta kaikkia yhdisteitä on varottava. Esimerkiksi OsO 4 on erittäin myrkyllinen keuhkotukos iho vauriot silmä vauriot Lyijy 31 8

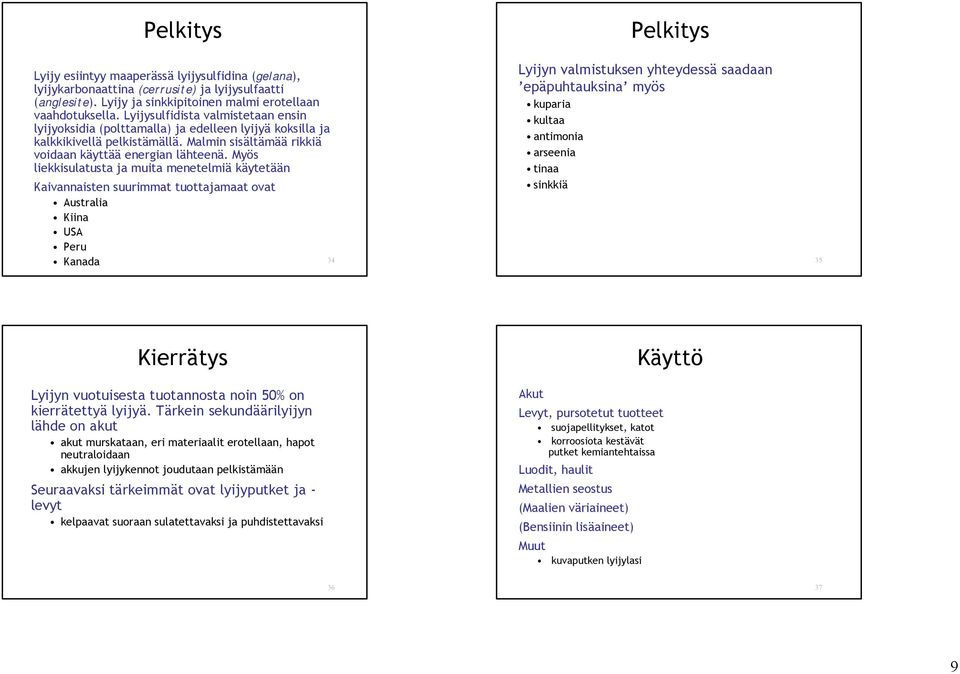

9 Pelkitys Pelkitys Lyijy esiintyy maaperässä lyijysulfidina (gelana), lyijykarbonaattina (cerrusite) ja lyijysulfaatti (anglesite). Lyijy ja sinkkipitoinen malmi erotellaan vaahdotuksella. Lyijysulfidista valmistetaan ensin lyijyoksidia (polttamalla) ja edelleen lyijyä koksilla ja kalkkikivellä pelkistämällä. Malmin sisältämää rikkiä voidaan käyttää energian lähteenä. Myös liekkisulatusta ja muita menetelmiä käytetään Kaivannaisten suurimmat tuottajamaat ovat Australia Kiina USA Peru Lyijyn valmistuksen yhteydessä saadaan epäpuhtauksina myös kuparia kultaa antimonia arseenia tinaa sinkkiä Kanada Kierrätys Lyijyn vuotuisesta tuotannosta noin 50% on kierrätettyä lyijyä. Tärkein sekundäärilyijyn lähde on akut akut murskataan, eri materiaalit erotellaan, hapot neutraloidaan akkujen lyijykennot joudutaan pelkistämään Seuraavaksi tärkeimmät ovat lyijyputket ja - levyt kelpaavat suoraan sulatettavaksi ja puhdistettavaksi Akut Levyt, pursotetut tuotteet suojapellitykset, katot korroosiota kestävät putket kemiantehtaissa Luodit, haulit Metallien seostus (Maalien väriaineet) (Bensiinin lisäaineet) Muut kuvaputken lyijylasi Käyttö

10 Perusominaisuudet Lyijy-antimoni -seokset Edut alhainen sulamispiste erinomainen korroosion kestävyys rikkihapoille sietää makeaa ja suolaista vettä hyvät äänen ja värähtelyn vaimennusominaisuudet radioaktiivisen ja röntgensäteilyn absorptiokyky helppo työstää ja valaa saatavana valuna, levynä, lankana, pinnoitukseen sopivan... Rajoitukset alhainen sulamispiste alhainen virumiskestävyys myrkyllisyys Lyijyn lujuuden nostamiseksi siihen seostetaan antimonia, jolloin saadaan kovalyijyä. Pb-Sb tasapainopiirroksessa on eutektinen piste koostumuksella 11.2% Sb lämpötilassa 251 C. Pienellä antimoniseostuksella saadaan aikaa erkaumakarkeneva seos jolloin seoksen kovuus kasvaa arvosta 8 HB arvoon 24 HB yhdessä vuorokaudessa huoneen lämmössä Lyijy-tina -seokset Tinan käyttökohteita Lyijy-tina -seosten suurin käyttöalue on erilaiset juotemateriaalit. Pb-Sn tasapainopiirroksessa on eutektinen piste koostumuksella 61.9% tinaa lämpötilassa 183 C. Eutektisen rakenteen lujuus (55 MPa) on korkea verrattuna puhtaan lyijyn lujuuteen (15 MPa). Seosten tyypillinen käyttökohde on juotosmateriaalit juuri alhaisen sulamispisteen vuoksi. Tosin tälläkin alueella ollaan siirtymässä lyijyttömiin juotteisiin kuten Sn-Ag, Sn-Cu, Sn-Ag-Cu seoksiin. 40 Juotteet Tasolasin valmistus sulan tina päällä Seostus Pronssi Pewter (Sn-Pb) Sn-Sb-Cu Pinnoitteet (P)Läkkipelti (tinplate) Kupari Laakerimetalli Urkupillit 41 10

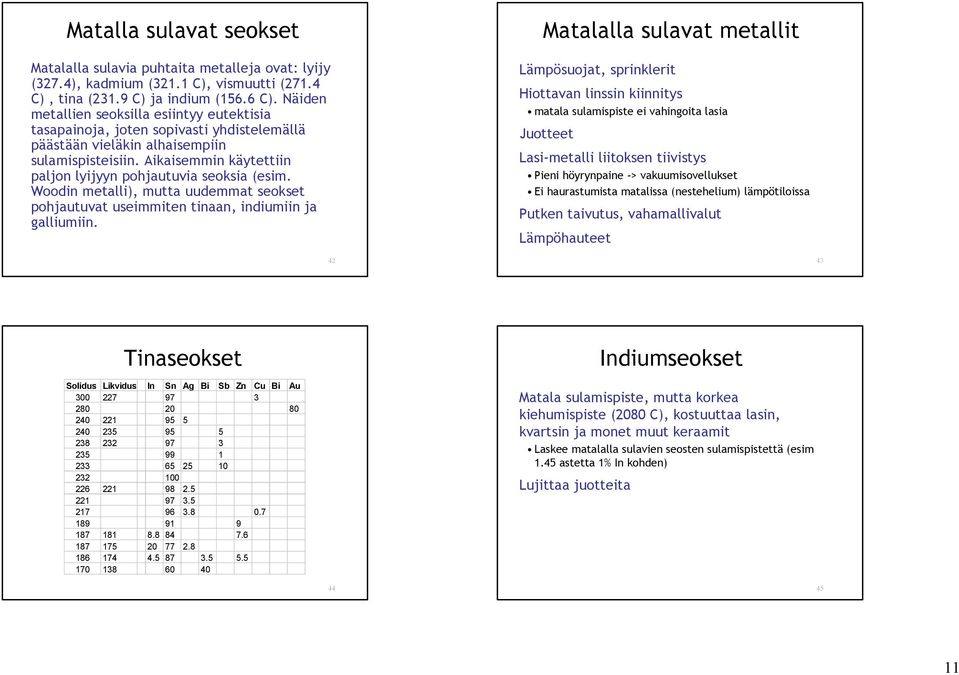

11 Matalla sulavat seokset Matalalla sulavia puhtaita metalleja ovat: lyijy (327.4), kadmium (321.1 C), vismuutti (271.4 C), tina (231.9 C) ja indium (156.6 C). Näiden metallien seoksilla esiintyy eutektisia tasapainoja, joten sopivasti yhdistelemällä päästään vieläkin alhaisempiin sulamispisteisiin. Aikaisemmin käytettiin paljon lyijyyn pohjautuvia seoksia (esim. Woodin metalli), mutta uudemmat seokset pohjautuvat useimmiten tinaan, indiumiin ja galliumiin. Matalalla sulavat metallit Lämpösuojat, sprinklerit Hiottavan linssin kiinnitys matala sulamispiste ei vahingoita lasia Juotteet Lasi-metalli liitoksen tiivistys Pieni höyrynpaine -> vakuumisovellukset Ei haurastumista matalissa (nestehelium) lämpötiloissa Putken taivutus, vahamallivalut Lämpöhauteet Tinaseokset Solidus Likvidus In Sn Ag Bi Sb Zn Cu Bi Au Indiumseokset Matala sulamispiste, mutta korkea kiehumispiste (2080 C), kostuuttaa lasin, kvartsin ja monet muut keraamit Laskee matalalla sulavien seosten sulamispistettä (esim 1.45 astetta 1% In kohden) Lujittaa juotteita

12 Galliumseokset Solidus Likvidus In Sn Ag Bi Sb Zn Cu Bi Au Solidus Likvidus Ga In Sn Hampaan paikat Kruunut ja sillat Au-Pt-Ag-Cu-Zn useilla koostumuksilla. Kultaan pohjautuvat seoksien kovuutta nostetaan lämpökäsittelyllä (Au-Cu seoksilla esiintyy satunnainen jähmeäliuos ja järjestäytynyt jähmeäliuos) Ni-Cr ja Co-Cr seokset, ruostumaton teräs Suoraan täytettävät (direct filling) Amalgaamit Komposiittimateriaalit Amalgaami Amalgaamit sisältävät 42-50% elohopeaa sekä muita seosaineita. Paljon erilaisia seoksia, mutta hopea ja tina on pääseosaineita. Amalgaameille ei löydy tasapainopiirroksia, sillä ne muodostavat monimutkaisia (metastabiileja) järjestelmiä. Koska seokset muodostuvat huoneenlämpötilassa, ne eivät ehdi tasapainotilaan

13 Composition, wt% Alloy Ag Sn Cu Zn Low-copper Cresilver Pure Lab New True Dentalloy Microalloy Lustralloy High-copper-dispersed Optalloy II Dispersalloy Cluster Phasealloy Cupralloy High-copper-single Tytin Indiloy (5.0 In) Valiant (0.5 Pd) Cupralloy ESP Sybralloy Amalgaami Hopea ja tina muodostavat metallienvälisen yhdisteen Ag 3 Sn. Jos tarjolla elohopea, muodostaa sekin metallien välisen yhdisteen. Vaihtoehtoja riittää Ag 3 Sn-Cu 3 Sn-Zn + Hg -> Ag 22 SnHg 27 + Sn 8 Hg + Ag 3 Sn-Cu 3 Sn-Zn Ag 3 Sn-Cu 3 Sn-Zn + Ag-Sn + Hg -> Ag 22 SnHg 27 + CU 6 Sn 5 + Ag 3 Sn-Cu 3 Sn- Zn + Ag-Cu Ag 3 Sn-Cu 3 Sn-Zn + Hg -> Ag 22 SnHg 27 + Cu 6 Sn 5 + Ag 3 Sn-Cu 3 Sn-Zn 51 Amalgaami Kun hopeaan sekoitetaan sulaan elohopeaan, alkaa hopean pinnalle syntyä Hg-pitoista faasia. Tinalle ilmiö tapahtuu vastaavasti. Periaatteessa reaktiota tapahtuu niin kauan kunnes tasapaino on saavutettu. Hampaan paikkauksessa käytetään seoksia jotka kovettuvat sopivan hitaasti, niin että ne hampaassa oleva reikä voidaan täyttää. Tavoitteena on tilanne missä seos kovettuu nopeasti reikään laiton jälkeen, mutta täyden kovuuden aikaansaaminen kestää pitempään. Amalgaami Elohopean poistumiseen amalgaamista vaikuttavat Sekoitussuhde Sekoituksen onnistuminen Tina kestää hopeaa huonommin korroosiota. Jos tinaa liukenee metallien välisestä yhdisteestä, jää amalgaamiin metallista elohopeaa. Metallinen elohopea voi haihtua, muodostaa suolan tai orgaanisen yhdisteen. Allergia Myrkyllisyys

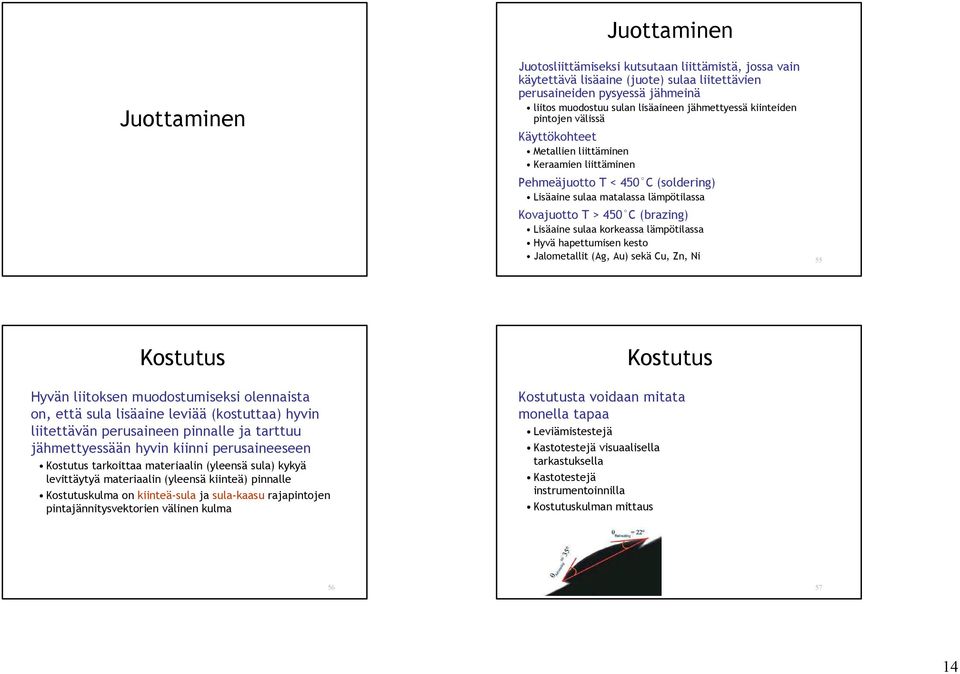

14 Juottaminen Juottaminen Juotosliittämiseksi kutsutaan liittämistä, jossa vain käytettävä lisäaine (juote) sulaa liitettävien perusaineiden pysyessä jähmeinä liitos muodostuu sulan lisäaineen jähmettyessä kiinteiden pintojen välissä Käyttökohteet Metallien liittäminen Keraamien liittäminen Pehmeäjuotto T < 450 C (soldering) Lisäaine sulaa matalassa lämpötilassa Kovajuotto T > 450 C (brazing) Lisäaine sulaa korkeassa lämpötilassa Hyvä hapettumisen kesto Jalometallit (Ag, Au) sekä Cu, Zn, Ni 55 Kostutus Hyvän liitoksen muodostumiseksi olennaista on, että sula lisäaine leviää (kostuttaa) hyvin liitettävän perusaineen pinnalle ja tarttuu jähmettyessään hyvin kiinni perusaineeseen Kostutus tarkoittaa materiaalin (yleensä sula) kykyä levittäytyä materiaalin (yleensä kiinteä) pinnalle Kostutuskulma on kiinteä-sula ja sula-kaasu rajapintojen pintajännitysvektorien välinen kulma Kostutus Kostutusta voidaan mitata monella tapaa Leviämistestejä Kastotestejä visuaalisella tarkastuksella Kastotestejä instrumentoinnilla Kostutuskulman mittaus

15 Kostutus Kostutukseen vaikuttavat monet asiat Perusaine Lisäaine Lämpötila Aika Pinnassa olevat epäpuhtaudet (oksidit) Atmosfääri Yleispätevää sääntöä edellä mainittujen vaikutuksesta ei voi antaa Lämpötilan nosto voi aluksi parantaa kostutusta, mutta korkeampi lämpötila lisää hapettumista ja heikentää kostutusta Juottaminen Riittävän kostutuksen aikaansaamiseksi pinnat on esipuhdistettava ja lisäksi juottamisen yhteydessä on käytettävä juoksutetta juoksute liuottaa itseensä pinnan oksideja sekä epäpuhtauksia ja parantaa siten kostutusta juoksutteen tulee sulaa noin 50 C alemmassa lämpötilassa kuin juoteaineen sulan juoksutekerroksen paksuuden tulee olla sellainen, että se voi liuottaa itseensä metallin pinnalla normaalisti olevan oksidin; tähän tarvittava juotekerroksen paksuus on noin 0.01 mm Juottaminen optimaalinen ilmarako juotosliitoksessa on noin 0.05 mm; korkeiden sulamislämpötilojen juotteita käytettäessä välillä mm juoksutteet ovat yleensä lievästi pintaa syövyttäviä, joten ylimääräinen juoksute on poistettava liitoksesta yleisimmät kovajuotteiden juoksutteiden aineosat ovat booraksi (Na 2 B 4 O 7 ), boorihappo (H 3 BO 3 ) ja booritrioksidi (B 2 O 3 ) yhdessä sinkin, litiumin, kaliumin ja fluorin eri yhdisteiden kanssa Juottaminen Juottamisen vaiheet Lämpötilan nostaminen sulattaa juoksutteen, kostuttaa pinnat ja liuottaa epäpuhtaudet (oksidit) Lisäaine sulaa korkeammassa lämpötilassa, alkaa kostuttaa liitettäviä kappaleita ja syrjäyttää juoksutteen Lopullisessa lämpötilassa (työlämpötila) sula kostuttaa liitettävän kappaleen pinnalle ja rakoihin kapilaarivoiman avulla Lämpötilan lasku jähmettää lisäaineen Ja vielä matalammassa lämpötilassa käytetty juoksute (dross) jähmettyy

16 Juottaminen Juottaminen Juotteen ja perusaineen välille syntyy usein jähmeä liuos Perusainetta liukenee sulaa ja/tai sulaa liukenee perusaineeseen Juotteen kostutuskykyä lisää juotteen ja kappaleen välinen kemiallinen reaktio Esimerkiksi teräkselle metallien välisen yhdisteen muodostuminen: Fe + 2Sn -> FeSn 2 Esimerkiksi piinitridille lisätään Cu-Ag juotteeseen titaania: 4Ti + Si 3 N 4 -> 4TiN + 3Si Turhien reaktiotuotteiden muodostumista pyritään välttämään, sillä yhtenäinen reaktiotuotekerros pienentää kostutusta heikentää mekaanisia ominaisuuksia (erityisesti hauraan Suojakaasulla voidaan parantaa kostutusta Atmosfääri vaikuttaa pääasiassa sula-kaasu - pintajännitykseen Vähentää hapettumista Lähinnä uunijuotossa Pelkistävä atmosfääri Vety, hiilimonoksidi Neutraali atmosfääri Vakuumi, argon, typpi metallienvälisen yhdisteen muodostuminen) Kovat juotteet Alunperin jalojen metallien (Cu, Ag, Au) liittämiseen Nykyään myös alumiinille, ruostumattomalle teräkselle, superseoksille Kovat juotteet Fosforikuparijuotteet Sisältävät kuparia, fosforia (5-8 %) sekä mahdollisesti hopeaa juotteen sitkeyden parantamiseksi Kuparin juottamisessa ei tarvita juoksutetta, mutta esimerkiksi messingin juottamisessa juoksute on tarpeen Eivät sovellu teräksen tai nikkelin juottamiseen syntyvän ohuen, mutta hauraan fosfidikerroksen vuoksi Eivät sovi myöskään kupari-nikkeli seoksille jos nikkelipitoisuus on 20% tai enemmän Työlämpötila noin 710 C; juotto merkitsee kylmämuokatun kuparin rekristalloitumista

17 Kovat juotteet Hopeajuotteet Messinkijuotteita (CuZn), joihin on lisätty hopeaa (12-40%) ja kadmiumia (7-22%) sulamis- ja työlämpötilojen alentamiseksi kadmiumpitoisuus edellyttää juotossa syntyvien huurujen tehokasta poistamista työalueelta myös kadmiumvapaita hopeajuotteita on kehitetty; kadmium korvataan lähinnä mangaanilla ja nikkelillä hopeajuotteet soveltuvat useimpien metallien juotosliittämiseen työlämpötila vaihtelee juoteaineesta riippuen välillä C Kovat juotteet Messinkijuotteet Puhtaissa messinkijuotteissa kuparipitoisuus on yleensä välillä 57-65% Korkea likviduslämpötila (luokkaa 900 C) on lähellä puhtaan sinkin kiehumispistettä (907 C) sinkin höyrystymistä juottamisen yhteydessä voidaan vähentää piillä; pitoisuus on kuitenkin pidettävä pienenä, alle 0.3 % uushopeajuotteissa piiseosteiseen messinkijuotteeseen lisätään noin 10 % Ni käytetään erityisesti terästuotteiden massatuotannossa (huonekalut, polkupyörän rungot jne) Kovat juotteet Alumiinijuotteet yleensä Al-Si-seoksia, joissa piipitoisuus välillä 2-12 % korkeahko työlämpötila (luokkaa 550 ºC) vaikeuttaa alumiiniosien kovajuottamista alumiinin juotosliittäminen edellyttää juoksutteiden käyttöä alumiinia syövyttäviä; poistettava huolellisesti juotoksen jälkeen pintojen huolellinen puhdistus tärkeää ennen juottamista Cu- ja Zn- pitoisia alumiiniseoksia ei yleensä voida kovajuottaa; lisäksi Mg- pitoisissa (yli 2%) alumiiniseoksissa juote ei kostuta alumiinia Nikkelijuotteet Ruostumattomalle teräkselle, korroosion kesto, lujuus korkeissa lämpötiloissa. Perusaineen ja juotteen välille voi syntyä hauras rajapinta Kovat juotteet Ilmailu- ja avaruusteollisuus Korkea käyttölämpötila Hyvä korroosion kesto Nikkeli-, koboltti- ja kultaseokset

18 Kuparin kovajuotto Kuparin ja sen seosten juotettavuus on hyvä. Ongelmallisia voivat olla Lyijypitoiset seokset (kuonan muodostus) Tinapitoiset seokset (jäännösjännitysten aiheuttamat murtumat) Happipitoinen kupari (Cu-ETP) Vetyhauraus riski Messinkit (Zn < 20%) Hyvä juotettavuus Messinkit (Zn 25 40%) Liian korkea lämpötila voi aiheuttaa sinkinkatoa Kuparin kovajuotto Lyijyä sisältävät messingit Juoksutetta tarvitaan lyijyn aiheuttaman kuonan poistoon Kuumahalkeilun riski jos jäännösjännityksiä Juotettavuus heikkenee lyijypitoisuuden kasvaessa Tasainen kuumennus ja hidas jähdytys Tinaa sisältävät messingit Yleensä hyvin juotettavia Alumiini sisältävät messingit Kostutus hankalampaa, tehokkaammat juoksutteet Kuparin kovajuotto Pronssit Yleisesti ottaen hankalempia kuin messingit Kuumahauraus mahdollista jos jäännösjännityksiä, hidas kuumennus ja jäähdytys Voimakkaammat juoksutteet Kovajuotteiden vauriot Väärät/huonot juotteet, juoksutteet tai atmosfääri. Likaiset pinnat Liian korkea juotoslämpötila Perus- ja lisäaine välinen reaktio lisääntyy seoksen muuttuminen juotteen tunkeutuminen raerajoille Liian matala lämpötila Sulan metallin huonompi juoksevuus Heikompi kostutus Epätasainen tai hidas lämpiäminen Juote sulaa vain osittain

19 Kovajuotteiden vauriot Karbidien erkautuminen ruostumattomassa teräksessä Kromi ja hiili. Vertaa herkistymiseen Rajapinnan korroosio Potentiaaliero perus- ja lisäaineen välillä Jännityskorroosio Kylmämuokattu ruostumaton teräs, nikkeli tai kupari-nikkeli ja juotteessa sinkkiä 16% tai enemmän Osittainen liukeneminen Sinkki messingissä, nikkeli kupari-nikkeliseoksessa Juotteen koostumus (suuri sinkkipitoisuus) Suuri O 2 tai CO 2 pitoisuus sinkkiä altistavassa vedessä Kovajuotteiden vauriot Metallienväliset yhdisteet Tyyppiin ja määrään vaikuttavat aika, lämpötila ja koostumus. Yleensä hauraita. Fosforin aiheuttama hauraus CuP lisäaine ja rauta tai nikkelipohjainen perusaine Hauraan fosfidin syntyminen Suprajohteet Muistimetallit Kertaus Viimeinen luento 77 19

Tärkeitä tasapainopisteitä

Tärkeitä tasapainopisteitä Tietoa tehtävistä Tasapainopiirrokseen liittyviä käsitteitä Tehtävä 1 rajojen piirtäminen Tehtävä 2 muunnos atomi- ja painoprosenttien välillä Tehtävä 3 faasien koostumus ja määrät Tehtävä 4 eutektinen

Lisätiedot

Dislokaatiot - pikauusinta

Dislokaatiot - pikauusinta Dislokaatiot - pikauusinta Ilman dislokaatioita Kiteen teoreettinen lujuus ~ E/8 Dislokaatiot mahdollistavat deformaation Kaikkien atomisidosten ei tarvitse murtua kerralla Dislokaatio etenee rakeen läpi

Lisätiedot

KJR-C2004 materiaalitekniikka. Harjoituskierros 3

KJR-C2004 materiaalitekniikka. Harjoituskierros 3 KJR-C2004 materiaalitekniikka Harjoituskierros 3 Tänään ohjelmassa 1. Tasapainopiirros 1. Tulkinta 2. Laskut 2. Faasimuutokset 3. Ryhmätyöt 1. Esitehtävän yhteenveto (palautetaan harkassa) 2. Ryhmätehtävä

Lisätiedot

METALLIEN JALOSTUKSEN YLEISKUVA

METALLIEN JALOSTUKSEN YLEISKUVA METALLIEN JALOSTUKSEN YLEISKUVA Raaka-aine Valu Valssaus/pursotus/ Tuotteet syväveto KAIVOS malmin rikastus MALMI- ja/tai KIERRÄTYSMATERIAALI- POHJAINEN METALLIN VALMISTUS LEVYAIHIO TANKOAIHIO Tele- ja

Lisätiedot

kultaseokset hammaslaboratorioille ja -teknikoille

kultaseokset hammaslaboratorioille ja -teknikoille kultaseokset hammaslaboratorioille ja -teknikoille K.A.Rasmussen on Pohjoismaiden johtava jalometallialan yritys. Vuodesta 1872 jalometallien asiantuntemusta. 1 SISäLLySLuETTELO laatu on perinteemme 3

Lisätiedot

Metalliseokset. Alumiiniseokset. ValuAtlas Suunnittelijan perusopas Seija Meskanen, Tuula Höök

Metalliseokset. Alumiiniseokset. ValuAtlas Suunnittelijan perusopas Seija Meskanen, Tuula Höök Metalliseokset Seija Meskanen Teknillinen korkeakoulu Tuula Höök Tampereen teknillinen yliopisto Alumiiniseokset Eri tavoin seostettu alumiini sopii kaikkiin yleisimpiin valumenetelmiin. Alumiiniseoksia

Lisätiedot

JAKSOLLINEN JÄRJESTELMÄ

JAKSOLLINEN JÄRJESTELMÄ JASOLLINEN JÄRJESTELMÄ Oppitunnin tavoite: Oppitunnin tavoitteena on opettaa jaksollinen järjestelmä sekä sen historiaa alkuainepelin avulla. Tunnin tavoitteena on, että oppilaat oppivat tieteellisen tutkimuksen

Lisätiedot

Luento 5 Hiiliteräkset

Luento 5 Hiiliteräkset Luento 5 Hiiliteräkset Hiiliteräkset Rauta (

Lisätiedot

OMAX VESILEIKKUUMATERIAALIT

OMAX VESILEIKKUUMATERIAALIT OMAX VESILEIKKUUMATERIAALIT OMAX vesileikkuujärjestelmät voivat leikata laajalti erilaisia materiaaleja. Hioma-aineella varustetut vesileikkurit voivat käytännössä leikata kaikkia materiaaleja, sisältäen

Lisätiedot

Metallien kierrätys on RAUTAA!

Metallien kierrätys on RAUTAA! Metallien kierrätys on RAUTAA! METALLEJA VOI KIERRÄTTÄÄ L O P U T T O M A S T I M E T A L L I N E L I N K A A R I Metallituotteen valmistus Metallituotteen käyttö Metallien valmistuksessa raaka-aineiden,

Lisätiedot

MESSINGIT SISÄLLYSLUETTELO

MESSINGIT SISÄLLYSLUETTELO SISÄLLYSLUETTELO Levyt 74 Nauhat 75 Tangot 75-77 Ainesputket 77 Harkot 77 Kuusiotangot 78 Lattatangot 79 Profiilit 80 81 Putket 81-82 Langat 82 Tekniset tiedot 83 87 Tuotantopalvelut 86 Värikoodit 87 73

Lisätiedot

Ekodesign - kestävät materiaali- ja valmistuskonseptit

Ekodesign - kestävät materiaali- ja valmistuskonseptit Ekodesign - kestävät materiaali- ja valmistuskonseptit Lehdistötilaisuus 29.8.2012 Professori, tekn.tri Erja Turunen Tutkimusjohtaja, sovelletut materiaalit Strateginen tutkimus, VTT 2 Kierrätyksen rooli

Lisätiedot

XIV JAKSO 71 RYHMÄ. a) luonnonhelmistä, viljellyistä helmistä tai luonnon-, synteettisistä tai rekonstruoiduista jalo- tai puolijalokivistä, tai

XIV JAKSO 71 RYHMÄ. a) luonnonhelmistä, viljellyistä helmistä tai luonnon-, synteettisistä tai rekonstruoiduista jalo- tai puolijalokivistä, tai XIV JAKSO LUONNONHELMET JA VILJELLYT HELMET, JALO- JA PUOLIJALOKIVET, JALOMETALLIT, JALO- METALLILLA PLETEROIDUT METALLIT JA NÄISTÄ VALMISTETUT TAVARAT; EPÄAIDOT KORUT; METALLIRAHAT 71 RYHMÄ LUONNONHELMET

Lisätiedot

Tekijä lehtori Zofia Bazia-Hietikko

Tekijä lehtori Zofia Bazia-Hietikko Tekijä lehtori Zofia Bazia-Hietikko Tarkoituksena on tuoda esiin, että kemia on osa arkipäiväämme, siksi opiskeltavat asiat kytketään tuttuihin käytännön tilanteisiin. Ympärillämme on erilaisia kemiallisia

Lisätiedot

Corthal, Thaloy ja Stellite

Corthal, Thaloy ja Stellite Corthal, Thaloy ja Stellite KOVAHITSAUSTÄYTELANGAT KORJAUS JA KUNNOSSAPIDON AMMATTILAISILLE SOMOTEC Oy Tototie 2 70420 KUOPIO puh. 0207 969 240 fax. 0207 969 249 email: somotec@somotec.fi internet: www.somotec.fi

Lisätiedot

Terästen lämpökäsittelyn perusteita

Terästen lämpökäsittelyn perusteita Terästen lämpökäsittelyn perusteita Austeniitin nopea jäähtyminen Tasapainopiirroksen mukaiset faasimuutokset edellyttävät hiilen diffuusiota Austeniitin hajaantuminen nopeasti = ei tasapainon mukaisesti

Lisätiedot

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta 1 (6) Työkaluteräksen kriittiset ominaisuudet Ohjeanalyysi % Toimitustila C 1,4 Si 0,4 Mn 0,4 Cr 4,7 Mo 3,5 pehmeäksihehkutettu noin 230 HB V 3,7 Työkalun suorituskyvyn kannalta käyttökohteeseen soveltuva

Lisätiedot

Määritelmä, metallisidos, metallihila:

Määritelmä, metallisidos, metallihila: ALKUAINEET KEMIAA KAIK- KIALLA, KE1 Metalleilla on tyypillisesti 1-3 valenssielektronia. Yksittäisten metalliatomien sitoutuessa toisiinsa jokaisen atomin valenssielektronit tulevat yhteiseen käyttöön

Lisätiedot

vetyteknologia Muut kennotyypit 1 Polttokennot ja vetyteknologia Risto Mikkonen

vetyteknologia Muut kennotyypit 1 Polttokennot ja vetyteknologia Risto Mikkonen DEE-5400 Polttokennot ja vetyteknologia Muut kennotyypit 1 Polttokennot ja vetyteknologia Risto Mikkonen Alkaalipolttokennot Anodi: Katodi: H 4OH 4 H O 4e O e H O 4OH 4 Avaruussovellutukset, ajoneuvokäytöt

Lisätiedot

Luento 1 Rauta-hiili tasapainopiirros Austeniitin hajaantuminen perliittimekanismilla

Luento 1 Rauta-hiili tasapainopiirros Austeniitin hajaantuminen perliittimekanismilla Luento 1 Rauta-hiili tasapainopiirros Austeniitin hajaantuminen perliittimekanismilla Vapaa energia ja tasapainopiirros Allotropia - Metalli omaksuu eri lämpötiloissa eri kidemuotoja. - Faasien vapaat

Lisätiedot

Juottamista ei siis kannata harjoitella varsinaisessa oppilastyössä, vaan juotosharjoittelu on parempi tehdä erillisellä harjoituspiirilevyllä.

Juottamista ei siis kannata harjoitella varsinaisessa oppilastyössä, vaan juotosharjoittelu on parempi tehdä erillisellä harjoituspiirilevyllä. Juotosharjoitus. Mikko Esala, Veikko Pöyhönen Juotettaessa piirilevyn kuparifolion, johtimen ja juotteen väliin muodostuu ohut välimetallikerros, joka kiinnittää piirilevyn kuparijohtimen ja komponentin

Lisätiedot

Jännittävät metallit

Jännittävät metallit Jännittävät metallit Tästä alkaa tutkimusmatkamme sähkön syntymiseen! Varmaan tiedätkin, että sähköä saadaan sekä pistorasioista että erilaisista paristoista. Pistorasioista saatava sähkö tuotetaan fysikaalisesti,

Lisätiedot

B.3 Terästen hitsattavuus

B.3 Terästen hitsattavuus 1 B. Terästen hitsattavuus B..1 Hitsattavuus käsite International Institute of Welding (IIW) määrittelee hitsattavuuden näin: Hitsattavuus ominaisuutena metallisessa materiaalissa, joka annetun hitsausprosessin

Lisätiedot

2. Prosessikaavioiden yksityiskohtainen tarkastelu

2. Prosessikaavioiden yksityiskohtainen tarkastelu 2. Prosessikaavioiden yksityiskohtainen tarkastelu 2.1 Reaktorit Teolliset reaktorit voidaan toimintansa perusteella jakaa seuraavasti: panosreaktorit (batch) panosreaktorit (batch) 1 virtausreaktorit

Lisätiedot

YMPÄRISTÖSELOSTE Kylmävalssatut teräslevyt, -ohutlevyt ja -kelat

YMPÄRISTÖSELOSTE Kylmävalssatut teräslevyt, -ohutlevyt ja -kelat YMPÄRISTÖSELOSTE Kylmävalssatut teräslevyt, -ohutlevyt ja -kelat www.ruukki.fi Tuotekuvaus Ruukin laaja tuotevalikoima kylmävalssattuja teräslajeja sisältää muovattavia ja lujia muovattavia teräksiä, säänkestäviä

Lisätiedot

Metallit 2005. juha.nykanen@tut.fi

Metallit 2005. juha.nykanen@tut.fi Metallit 2005 juha.nykanen@tut.fi Aikataulu Pe 2.9.2005 Pe 9.9.2005 Pe 16.9.2005 Pe 23.9.2005 Pe 10.9.2005 Pe 8.10.2005 Valurauta Valurauta ja teräs Teräs Teräs ja alumiini Magnesium ja titaani Kupari,

Lisätiedot

Puhtaat aineet ja seokset

Puhtaat aineet ja seokset Puhtaat aineet ja seokset KEMIAA KAIKKIALLA, KE1 Määritelmä: Puhdas aine sisältää vain yhtä alkuainetta tai yhdistettä. Esimerkiksi rautatanko sisältää vain Fe-atomeita ja ruokasuola vain NaCl-ioniyhdistettä

Lisätiedot

2.1 Sähköä kemiallisesta energiasta

2.1 Sähköä kemiallisesta energiasta 2.1 Sähköä kemiallisesta energiasta Monet hapettumis ja pelkistymisreaktioista on spontaaneja, jolloin elektronien siirtyminen tapahtuu itsestään. Koska reaktio on spontaani, vapautuu siinä energiaa, yleensä

Lisätiedot

Joitain materiaaleja Kriittinen lämpötila

Joitain materiaaleja Kriittinen lämpötila Suprajohteet Suprajohteet Joitain materiaaleja Kriittinen lämpötila Pb 7.3 Nb 9.3 Nb-Ti 8.9-9.3 Nb 3 Sn 18 Nb 3 Ge 23 NbN 16-18 PbMo 6 S 8 14-15 YBa 2 Cu 3 O 7 92 2 Suprajohteet Niobi-titaani seoksia Nb-46.5Ti

Lisätiedot

TUTKIMUSTODISTUS 2012E

TUTKIMUSTODISTUS 2012E TUTKIMUSTODISTUS 2012E- 21512-1 Tarkkailu: Talvivaara kipsisakka-altaan vuoto 2012 Tarkkailukierros: vko 51 Tilaaja: Pöyry Finland Oy Otto pvm. Tulo pvm. Tutkimuksen lopetus pvm. Havaintopaikka Tunnus

Lisätiedot

RUBBER. Elastinen pinnoite Helppo irrottaa!

RUBBER. Elastinen pinnoite Helppo irrottaa! RUBBER comp Elastinen pinnoite Helppo irrottaa! RUBBERcomp KUMIMAALISPRAY RUBBERcomp kumimaalispray on helposti levitettävä, monikäyttöinen, ilmakuivuva erikoiskumipinnoite. Se suojaa käsiteltävän pinnan

Lisätiedot

Lujat termomekaanisesti valssatut teräkset

Lujat termomekaanisesti valssatut teräkset Lujat termomekaanisesti valssatut teräkset Sakari Tihinen Tuotekehitysinsinööri, IWE Ruukki Metals Oy, Raahen terästehdas 1 Miten teräslevyn ominaisuuksiin voidaan vaikuttaa terästehtaassa? Seostus (CEV,

Lisätiedot

Ohjeita opetukseen ja odotettavissa olevat tulokset

Ohjeita opetukseen ja odotettavissa olevat tulokset Ohjeita opetukseen ja odotettavissa olevat tulokset Ensimmäinen sivu on työskentelyyn orientoiva johdatteluvaihe, jossa annetaan jotain tietoja ongelmista, joita happamat sateet aiheuttavat. Lisäksi esitetään

Lisätiedot

YMPÄRISTÖSELOSTE Kuumavalssatut teräslevyt, -ohutlevyt ja -kelat

YMPÄRISTÖSELOSTE Kuumavalssatut teräslevyt, -ohutlevyt ja -kelat YMPÄRISTÖSELOSTE Kuumavalssatut teräslevyt, -ohutlevyt ja -kelat www.ruukki.fi Tuotekuvaus Ruukki on erikoistunut vaativien käyttökohteiden materiaaleihin, joilta edellytetään lujuutta, kestävyyttä ja

Lisätiedot

Faasipiirrokset, osa 2 Binääristen piirrosten tulkinta

Faasipiirrokset, osa 2 Binääristen piirrosten tulkinta Faasipiirrokset, osa 2 Binääristen piirrosten tulkinta Ilmiömallinnus prosessimetallurgiassa Syksy 2016 Teema 1 - Luento 4 Tavoite Oppia tulkitsemaan 2-komponenttisysteemien faasipiirroksia 1 Binääriset

Lisätiedot

vi) Oheinen käyrä kuvaa reaktiosysteemin energian muutosta reaktion (1) etenemisen funktiona.

vi) Oheinen käyrä kuvaa reaktiosysteemin energian muutosta reaktion (1) etenemisen funktiona. 3 Tehtävä 1. (8 p) Seuraavissa valintatehtävissä on esitetty väittämiä, jotka ovat joko oikein tai väärin. Merkitse paikkansapitävät väittämät rastilla ruutuun. Kukin kohta voi sisältää yhden tai useamman

Lisätiedot

*Tarkoituksena on tuoda esille, että kemia on osa arkipäiväämme siksi opiskeltavat asiat kytketään tuttuihin käytännön tilanteisiin

*Tarkoituksena on tuoda esille, että kemia on osa arkipäiväämme siksi opiskeltavat asiat kytketään tuttuihin käytännön tilanteisiin *arkoituksena on tuoda esille, että kemia on osa arkipäiväämme siksi opiskeltavat asiat kytketään tuttuihin käytännön tilanteisiin Joka päivä markkinoille tulee uusia, usein olet kuulut, että tuotteita

Lisätiedot

Tehtäviä sähkökemiasta

Tehtäviä sähkökemiasta Tehtäviä sähkökemiasta 1. Millainen on sähkökemiallinen jännitesarja? Mitä sen avulla voidaan kuvata? Jännitesarjalla kuvataan metallien taipumusta muodostaa kemiallisia yhdisteitä. Metallit on järjestetty

Lisätiedot

Kemian opetuksen keskus Helsingin yliopisto Veden kovuus Oppilaan ohje. Veden kovuus

Kemian opetuksen keskus Helsingin yliopisto Veden kovuus Oppilaan ohje. Veden kovuus Huomaat, että vedenkeittimessäsi on valkoinen saostuma. Päättelet, että saostuma on peräisin vedestä. Haluat varmistaa, että vettä on turvallista juoda ja viet sitä tutkittavaksi laboratorioon. Laboratoriossa

Lisätiedot

Voimalaitoksen vesikemian yleiset tavoitteet ja peruskäsitteitä

Voimalaitoksen vesikemian yleiset tavoitteet ja peruskäsitteitä Voimalaitoksen vesikemian yleiset tavoitteet ja peruskäsitteitä Susanna Vähäsarja ÅF-Consult 4.2.2016 1 Sisältö Vedenkäsittelyn vaatimukset Mitä voimalaitoksen vesikemialla tarkoitetaan? Voimalaitosten

Lisätiedot

Lämpöputkilämmönsiirtimet HPHE

Lämpöputkilämmönsiirtimet HPHE Lämpöputkilämmönsiirtimet HPHE LÄMMÖNTALTEENOTTO Lämmöntalteenotto kuumista usein likaisista ja pölyisistä kaasuista tarjoaa erinomaisen mahdollisuuden energiansäästöön ja hiilidioksidipäästöjen vähentämiseen

Lisätiedot

Kemia 7. luokka. Nimi

Kemia 7. luokka. Nimi Kemia 7. luokka Nimi 1. Turvallinen työskentely Varoitusmerkit Kaasupolttimen käyttö Turvallinen työskentely Turvallinen työskentely Kaasupolttimen käyttö 1. Varmista että ilma-aukot ovat kiinni. 2. Sytytä

Lisätiedot

Metallit 2005. juha.nykanen@tut.fi

Metallit 2005. juha.nykanen@tut.fi Metallit 2005 juha.nykanen@tut.fi Kuparimalmi Kuparia esiintyy sulfidi- ja oksidimalmeissa. Pitoisuudet ovat tyypillisesti alhaisia (usein alle 1%). Louhittu malmi murskataan ja jauhetaan lietteeksi. Sulfidimalmista

Lisätiedot

PINTAKÄSITTELY PUHALLUSAINEET

PINTAKÄSITTELY PUHALLUSAINEET Teräshiekat ja teräsmurskeet Pyöreät teräshiekat soveltuvat kovuutensa ansiosta tehokkaaseen sinkopuhdistukseen tarjoten kustannus-tehokkaan puhdistuksen. Särmikkäät teräsmurskeet tarjoavat erittäin tehokkaan

Lisätiedot

Valurauta ja valuteräs

Valurauta ja valuteräs Valurauta ja valuteräs Seija Meskanen Teknillinen korkeakoulu Tuula Höök Tampereen teknillinen yliopisto Valurauta ja valuteräs ovat raudan (Fe), hiilen (C), piin (Si) ja mangaanin (Mn) sekä muiden seosaineiden

Lisätiedot

Analyysi Menetelmä Yksikkö Kaivovesi Tehdasalue P1. 148,4 Alkaliniteetti Sis. men. O-Y-003 mmol/l < 0,02 Väriluku. lämpötilakompensaatio

Analyysi Menetelmä Yksikkö Kaivovesi Tehdasalue P1. 148,4 Alkaliniteetti Sis. men. O-Y-003 mmol/l < 0,02 Väriluku. lämpötilakompensaatio Tutkimustodistus 2012-8409 1(3) 06.08.2012 Pöyry Finland Oy PL 40774 LASKUTUS Näytetiedot Näyte Kaivovesi Näyte otettu 12.06.2012 Näytteen ottaja Esa-Pekka Kukkonen Saapunut 13.06.2012 Näytteenoton syy

Lisätiedot

Maailman hiilidioksidipäästöt fossiilisista polttoaineista ja ennuste vuoteen 2020 (miljardia tonnia hiiltä)

Maailman hiilidioksidipäästöt fossiilisista polttoaineista ja ennuste vuoteen 2020 (miljardia tonnia hiiltä) Maailman hiilidioksidipäästöt fossiilisista polttoaineista ja ennuste vuoteen 22 (miljardia tonnia hiiltä) 1 8 6 4 2 19 191 192 193 194 195 196 197 198 199 2 21 22 Yhteensä Teollisuusmaat Kehitysmaat Muut

Lisätiedot

KEMIAN MIKROMAAILMA, KE2 VESI

KEMIAN MIKROMAAILMA, KE2 VESI VESI KEMIAN MIKROMAAILMA, KE2 Johdantoa: Vesi on elämälle välttämätöntä. Se on hyvä liuotin, energian ja aineiden siirtäjä, lämmönsäätelijä ja se muodostaa vetysidoksia, jotka tekevät siitä poikkeuksellisen

Lisätiedot

XIV JAKSO 71 RYHMÄ. a) luonnonhelmistä, viljellyistä helmistä tai luonnon-, synteettisistä tai rekonstruoiduista jalo- tai puolijalokivistä, tai

XIV JAKSO 71 RYHMÄ. a) luonnonhelmistä, viljellyistä helmistä tai luonnon-, synteettisistä tai rekonstruoiduista jalo- tai puolijalokivistä, tai 28.10.2016 FI Euroopan unionin virallinen lehti L 294/465 XIV JAKSO LUONNONHELMET JA VILJELLYT HELMET, JALO- JA PUOLIJALOKIVET, JALOMETALLIT, JALOMETALLILLA PLETEROI- DUT METALLIT JA NÄISTÄ VALMISTETUT

Lisätiedot

(Huom! Oikeita vastauksia voi olla useita ja oikeasta vastauksesta saa yhden pisteen)

(Huom! Oikeita vastauksia voi olla useita ja oikeasta vastauksesta saa yhden pisteen) KE2-kurssi: Kemian mikromaalima Osio 1 (Huom! Oikeita vastauksia voi olla useita ja oikeasta vastauksesta saa yhden pisteen) Monivalintatehtäviä 1. Etsi seuraavasta aineryhmästä: ioniyhdiste molekyyliyhdiste

Lisätiedot

!"## "$! % & $ $ " #$ " '( $&

!## $! % & $ $  #$  '( $& !"## $ "$! % & $ " #$ " ' $& !"##"$! %&$$"#$" '$& * && ) * *!"" #$$$% & #$$$% ''') ! ",-*..-" / 0.!/12.*" $ %, )-. -. 1 3 4 - $ % 5 / - 0 0. /.-.* $ 5 4 $ 3 4 $ * 4 $4 5 4 $4 65 4 $4 0-4 $4 0 $ $44 0 $

Lisätiedot

luku2 Kappale 2 Hapettumis pelkistymisreaktioiden ennustaminen ja tasapainottaminen

luku2 Kappale 2 Hapettumis pelkistymisreaktioiden ennustaminen ja tasapainottaminen Kappale 2 Hapettumis pelkistymisreaktioiden ennustaminen ja tasapainottaminen 1 Ennakkokysymyksiä 2 Metallien reaktioita ja jännitesarja Fe(s) + CuSO 4 (aq) Cu(s) + AgNO 3 (aq) taulukkokirja s.155 3 Metallien

Lisätiedot

KK4 P25 KK2 P24 KK1 KK3 P26 KK5 P23. HP mg/kg öljy. HP mg/kg öljy. Massanvaihto 2004 (syv. 3m) Massanvaihto 2000

KK4 P25 KK2 P24 KK1 KK3 P26 KK5 P23. HP mg/kg öljy. HP mg/kg öljy. Massanvaihto 2004 (syv. 3m) Massanvaihto 2000 Kaupunginvaltuusto 25.1.2016 Liite 2 3 P25 KK4 491-2-10-111 P26 P24 KK2 KK3 KK1 Rakennenäytteet kellarikerroksesta: MHT1 (Tiiliseinä) MHT2 (Betonilattia) P23 HP 2 1100 mg/kg öljy KK5 Massanvaihto 2004

Lisätiedot

Tulosten analysointi. Liite 1. Ympäristöministeriö - Ravinteiden kierrätyksen edistämistä ja Saaristomeren tilan parantamista koskeva ohjelma

Tulosten analysointi. Liite 1. Ympäristöministeriö - Ravinteiden kierrätyksen edistämistä ja Saaristomeren tilan parantamista koskeva ohjelma Liite 1 Ympäristöministeriö - Ravinteiden kierrätyksen edistämistä ja Saaristomeren tilan parantamista koskeva ohjelma Tulosten analysointi Liite loppuraporttiin Jani Isokääntä 9.4.2015 Sisällys 1.Tutkimustulosten

Lisätiedot

PRODCOM-luettelo 2014 / A. Tuotteet

PRODCOM-luettelo 2014 / A. Tuotteet 1 / 16 ' Tilastokeskus PRODCOM-luettelo 2014 / A. Tuotteet Toimiala 24 Metallien jalostus Sarake 'Tuotannon tyyppi' kertoo, mitä tietoja nimikkeestä tiedustellaan: S = myyty tuotanto, T = myyty tuotanto

Lisätiedot

Ympäristölupahakemuksen täydennys

Ympäristölupahakemuksen täydennys Ympäristölupahakemuksen täydennys Täydennyspyyntö 28.9.2012 19.10.2012 Talvivaara Sotkamo Oy Talvivaarantie 66 88120 Tuhkakylä Finland 2012-10-19 2 / 6 Ympäristölupahakemuksen täydennys Pohjois-Suomen

Lisätiedot

METSÄTAIMITARHAPÄIVÄT 2016 KEKKILÄ PROFESSIONAL

METSÄTAIMITARHAPÄIVÄT 2016 KEKKILÄ PROFESSIONAL METSÄTAIMITARHAPÄIVÄT 2016 KEKKILÄ PROFESSIONAL Superex - kastelulannoitteet Vesiliukoiset Superex lannoitteet Puhtaita ja täysin vesiliukoisia ph 4,5-4,8 Kastelusuuttimet pysyvät auki Voidaan sekoittaa

Lisätiedot

MAOL:n pistesuositus kemian reaalikokeen tehtäviin syksyllä 2011.

MAOL:n pistesuositus kemian reaalikokeen tehtäviin syksyllä 2011. MAL:n pistesuositus kemian reaaikokeen tehtäviin syksyä 2011. - Tehtävän eri osat arvosteaan 1/3 pisteen tarkkuudea ja oppusumma pyöristetään kokonaisiksi pisteiksi. Tehtävän sisää pieniä puutteita voi

Lisätiedot

2.1.3 Pitoisuus. 4.2 Hengitys Tuotetta hengittänyt toimitetaan raittiiseen ilmaan. Tarvittaessa tekohengitystä, viedään lääkärin hoitoon.

2.1.3 Pitoisuus. 4.2 Hengitys Tuotetta hengittänyt toimitetaan raittiiseen ilmaan. Tarvittaessa tekohengitystä, viedään lääkärin hoitoon. KÄYTTÖTURVALLISUUSTIEDOTE Sivu 1 / 5 1. KEMIKAALIN JA SEN VALMISTAJAN, MAAHANTUOJAN TAI MUUN TOIMINNANHARJOITTAJAN TUNNISTUSTIEDOT 1.1 Kemikaalin tunnistustiedot 1.1.1 Kauppanimi 1.2 Kemikaalin käyttötarkoitus

Lisätiedot

Kuva: Copyright Ensinger GmbH. ERIKOISMUOVIT 8/2012

Kuva: Copyright Ensinger GmbH. ERIKOISMUOVIT 8/2012 Kuva: opyright Ensinger GmbH. ERIKOISMUOVIT 8/2012 ERIKOISMUOVIT 8/2012 Sisällysluettelo Sivu Kuinka luet taulukoita 3 PSU, polysulfoni 4 PPSU, polyfenoolisulfoni 5 PEEK, polyeetteriketoni 6 PEI, polyeetteri-imidi

Lisätiedot

91/155/EY - ISO 11014-1 mukainen käyttöturvallisuustiedote

91/155/EY - ISO 11014-1 mukainen käyttöturvallisuustiedote 91/155/EY - ISO 11014-1 mukainen käyttöturvallisuustiedote Sivu 1 / 1 96SCRP15AGS84V KTT-no : 181873 V001.1 Viimeistelty, pvm.: 22.03.2007 Painatuspäivä: 22.08.2007 Kauppanimi: 96SCRP15AGS84V Suunniteltu

Lisätiedot

Kasoista eroon työpaja Case Riikinvoima: Kiertotalous jätteenpolttolaitoksella ja sen haasteet

Kasoista eroon työpaja Case Riikinvoima: Kiertotalous jätteenpolttolaitoksella ja sen haasteet Kasoista eroon työpaja Case Riikinvoima: Kiertotalous jätteenpolttolaitoksella ja sen haasteet TKI-asiantuntija Petteri Heino, Savonia Nuorempi tutkija Valtteri Laine, LUT 1 Sisältö Riikinvoima LUT, Savonia

Lisätiedot

esteittä valumaan kappaleiden ja putkien sisään eikä ilmalukkoja pääse syntymään.

esteittä valumaan kappaleiden ja putkien sisään eikä ilmalukkoja pääse syntymään. 1 1. Tuuletus- ja ripustusaukot Sinkittävät kappaleet tulee suunnitella siten, ettei niihin jää umpinaisia tiloja ja taskuja. Aukotuksen ansiosta sinkki pääsee virtaamaan rakenteiden sisään ja ulos, eikä

Lisätiedot

YLEINEN KEMIA. Alkuaineiden esiintyminen maailmassa. Alkuaineet. Alkuaineet koostuvat atomeista. Atomin rakenne. Copyright Isto Jokinen

YLEINEN KEMIA. Alkuaineiden esiintyminen maailmassa. Alkuaineet. Alkuaineet koostuvat atomeista. Atomin rakenne. Copyright Isto Jokinen YLEINEN KEMIA Yleinen kemia käsittelee kemian perusasioita kuten aineen rakennetta, alkuaineiden jaksollista järjestelmää, kemian peruskäsitteitä ja kemiallisia reaktioita. Alkuaineet Kaikki ympärillämme

Lisätiedot

Nanomateriaalien mahdollisuudet ja riskit Näkökohtia, muutoksia vuoden 2008 jälkeen?

Nanomateriaalien mahdollisuudet ja riskit Näkökohtia, muutoksia vuoden 2008 jälkeen? Nanomateriaalien mahdollisuudet ja riskit Näkökohtia, muutoksia vuoden 2008 jälkeen? OLLI IKKALA aakatemiaprofessori Department of Applied Physics, Aalto University School of Science (formerly Helsinki

Lisätiedot

Pellettien pienpolton haasteet TUOTEPÄÄLLIKKÖ HEIKKI ORAVAINEN VTT EXPERT SERVICES OY

Pellettien pienpolton haasteet TUOTEPÄÄLLIKKÖ HEIKKI ORAVAINEN VTT EXPERT SERVICES OY Pellettien pienpolton haasteet TUOTEPÄÄLLIKKÖ HEIKKI ORAVAINEN VTT EXPERT SERVICES OY Esityksen sisältö Ekopellettien ja puupellettien vertailua polttotekniikan kannalta Koetuloksia ekopellettien poltosta

Lisätiedot

Piikkirima, kullattu 2,54 mm 2 x 40 Tuote n:o

Piikkirima, kullattu 2,54 mm 2 x 40 Tuote n:o Piikkirima, kullattu,54 x 40 Tuote n:o 4747-0 Piikkirima, kullattu,54 1 x 40 Tuote n:o 4747-01 Oikosulkupala,54 lyhyt Tuote n:o 4747-601 Oikosulkupala,54 hännällä Tuote n:o 4747-60 Johdonpäätehylsy Eristetty,

Lisätiedot

Kokillivalu (Permanent mold casting) Jotain valimistusmenetelmiä. Painevalu (Diecasting) Painevalu

Kokillivalu (Permanent mold casting) Jotain valimistusmenetelmiä. Painevalu (Diecasting) Painevalu Jotain valimistusmenetelmiä Kokillivalu (Permanent mold casting) Muottina käytetään usein valurautaa, jonka pinta on päällystetty lämpökestävällä materiaalilla (savi, natriumsilikaatti). Muotit esilämmitetään

Lisätiedot

LIITE nnn GTKn moreeninäytteet Suhangon alueelta.! = analyysitulos epävarma

LIITE nnn GTKn moreeninäytteet Suhangon alueelta.! = analyysitulos epävarma LIITE nnn GTKn moreeninäytteet Suhangon alueelta Havnro Vuosi X Y Aines Pvm_511p Al_511p Ba_511p Ca_511p Co_511p Cr_511p Cu_511p Fe_511p K_511p La_511p Li_511p Mg_511p 30759 89 7333802 3461760 MR 19910128

Lisätiedot

Teknologiateollisuuden vientiraportti

Teknologiateollisuuden vientiraportti Teknologiateollisuuden vientiraportti Viimeinen havainto 4/2016 30.6.2016 Teknologiateollisuuden tavaravienti Suomesta Teknologiateollisuuden tavaravienti Suomesta päätoimialoittain *) Pl. henkilöautojen

Lisätiedot

Terra - täysin uusi sarja pieneläimille

Terra - täysin uusi sarja pieneläimille Terra - täysin uusi sarja pieneläimille Terra sisältää parhaat luonnon raaka-aineet kunnioittaen eläimen luonnollisia syömistapoja. Terra täyttää eläimen ruokinnalliset tarpeet. KOOSTUMUS: Kasvisperäiset

Lisätiedot

Ainutlaatuinen hapan yksivaihepesuaine panimoteollisuuden kiertopesuihin

Ainutlaatuinen hapan yksivaihepesuaine panimoteollisuuden kiertopesuihin Trimeta PLUS KUVAUS: VAHVUUKSIA Ainutlaatuinen hapan yksivaihepesuaine panimoteollisuuden kiertopesuihin Puhdistaa tehokkaasti Soveltuu erinomaisesti olutkiven poistoon Hyvä huuhtoutuvuus Soveltuu ruostumattomalle

Lisätiedot

Maa- ja metsätalousministeriön asetus lannoitevalmisteista annetun maa- ja metsätalousministeriön asetuksen muuttamisesta

Maa- ja metsätalousministeriön asetus lannoitevalmisteista annetun maa- ja metsätalousministeriön asetuksen muuttamisesta MAA- JA METSÄTALOUSMINISTERIÖ ASETUS nro 7/13 Päivämäärä Dnro 27.03.2013 731/14/2013 Voimaantulo- ja voimassaoloaika 15.04.2013 toistaiseksi Muuttaa MMMa lannoitevalmisteista (24/11) liitettä I ja II,

Lisätiedot

Mak Materiaalitieteen perusteet

Mak Materiaalitieteen perusteet Mak-45.310 tentit Mak-45.310 Materiaalitieteen perusteet 1. välikoe 24.10.2000 1. Vertaile ionisidokseen ja metalliseen sidokseen perustuvien materiaalien a) sähkönjohtavuutta b) lämmönjohtavuutta c) diffuusiota

Lisätiedot

TURUN JÄTTEENPOLT- TOLAITOS SAVUKAASUJEN RASKASMETALLI- JA DIOKSIINIMITTAUKSET 2013

TURUN JÄTTEENPOLT- TOLAITOS SAVUKAASUJEN RASKASMETALLI- JA DIOKSIINIMITTAUKSET 2013 Vastaanottaja Jätteenpolttolaitos TE Asiakirjatyyppi Raportti Päivämäärä 18.12.2013 Viite 1510005392-001A TURUN JÄTTEENPOLT- TOLAITOS SAVUKAASUJEN RASKASMETALLI- JA DIOKSIINIMITTAUKSET 2013 TURUN JÄTTEENPOLTTOLAITOS

Lisätiedot

Stipendiaattityöt Jyväskylän yliopiston kemian laitos

Stipendiaattityöt Jyväskylän yliopiston kemian laitos Stipendiaattityöt Jyväskylän yliopiston kemian laitos Juha Siitonen 14. Elokuuta 2011 Alkuaineita jos tunne sä et Niiden kykyjä vähättelet minaisuudet peittelet Turha sun on koittaa Sieluja voittaa Goethe

Lisätiedot

781611S KIINTEÄN OLOMUODON KEMIA (4 op)

781611S KIINTEÄN OLOMUODON KEMIA (4 op) 781611S KIINTEÄN OLOMUODON KEMIA (4 op) ma ti ke to pe 12.9. klo 12-14 19.9. klo 12-14 26.9. klo 12-14 3.10. klo 12-14 KE351 10.10. klo 12-14 17.10. klo 12-14 24.10. klo 12-14 31.10. klo 12-14 KE351 14.9.

Lisätiedot

Rauta-hiili tasapainopiirros

Rauta-hiili tasapainopiirros Rauta-hiili tasapainopiirros Teollisen ajan tärkein tasapainopiirros Tasapainon mukainen piirros on Fe-C - piirros, kuitenkin terästen kohdalla Fe- Fe 3 C -piirros on tärkeämpi Fe-Fe 3 C metastabiili tp-piirrosten

Lisätiedot

KEHÄVALU OY Mattilanmäki 24 TAMPERE

KEHÄVALU OY Mattilanmäki 24 TAMPERE PENTTI PAUKKONEN VALUHIEKAN HAITTA-AINETUTKIMUS KEHÄVALU OY Mattilanmäki 24 TAMPERE Työ nro 82102448 23.10.2002 VALUHIEKAN HAITTA-AINETUTKIMUS Kehävalu Oy 1 SISÄLLYS 1. JOHDANTO 2 2. TUTKIMUSKOHDE 2 2.1

Lisätiedot

KOKSIN OMINAISUUDET MASUUNIN OLOSUHTEISSA

KOKSIN OMINAISUUDET MASUUNIN OLOSUHTEISSA 1 KOKSIN OMINAISUUDET MASUUNIN OLOSUHTEISSA Selvitys koksin kuumalujuudesta, reaktiivisuudesta ja reaktiomekanismista Juho Haapakangas CASR vuosiseminaari 2016 2 MASUUNIPROSESSI 3 METALLURGINEN KOKSI Valmistetaan

Lisätiedot

EUROOPAN UNIONIN NEUVOSTO. Bryssel, 11. tammikuuta 2012 (11.01) (OR. en) 5198/12 ENV 10 ENT 2

EUROOPAN UNIONIN NEUVOSTO. Bryssel, 11. tammikuuta 2012 (11.01) (OR. en) 5198/12 ENV 10 ENT 2 EUROOPAN UNIONIN NEUVOSTO Bryssel, 11. tammikuuta 2012 (11.01) (OR. en) 5198/12 ENV 10 ENT 2 SAATE Lähettäjä: Euroopan komissio Saapunut: 5. tammikuuta 2012 Vastaanottaja: Euroopan unionin neuvoston pääsihteeristö

Lisätiedot

Pumppukoulu koostuu teknisistä artikkeleista, joiden tarkoitus on auttaa pumpun käyttäjiä yleisissä uppopumpun käyttöön liittyvissä asioissa.

Pumppukoulu koostuu teknisistä artikkeleista, joiden tarkoitus on auttaa pumpun käyttäjiä yleisissä uppopumpun käyttöön liittyvissä asioissa. Grindex pumppukoulu Grindex pumppukoulu Pumppukoulu koostuu teknisistä artikkeleista, joiden tarkoitus on auttaa pumpun käyttäjiä yleisissä uppopumpun käyttöön liittyvissä asioissa. Osa 1: Oikean pumpun

Lisätiedot

METALLITASE, KOKONAISLIUOTUSSAANTI JA KANNATTAVUUS

METALLITASE, KOKONAISLIUOTUSSAANTI JA KANNATTAVUUS METALLITASE, KOKONAISLIUOTUSSAANTI JA KANNATTAVUUS Document name: METALLITASE, Version: 1 KOKONAISLIUOTUSSAANTI JA KANNATTAVUUS Creation time: Virhe. Tuntematon asiakirjan ominaisuuden nimi. Date: Virhe.

Lisätiedot

Liite 1 (1/2) ISO/DIS µg/l

Liite 1 (1/2) ISO/DIS µg/l Liite 1 (1/2) Mittausmenetelmät ja määritysrajat (1/2) Määritys Mittausmenetelmä Määritysraja Yksikkö ph, titraattori SFS 3021:1979 Kokonaistyppi vesistövedestä SFS-EN ISO 11905-1:1998 50 µg/l Kokonaisfosfori

Lisätiedot

Mitkä ovat aineen kolme olomuotoa ja miksi niiden välisiä olomuodon muutoksia kutsutaan?

Mitkä ovat aineen kolme olomuotoa ja miksi niiden välisiä olomuodon muutoksia kutsutaan? 2.1 Kolme olomuotoa Mitkä ovat aineen kolme olomuotoa ja miksi niiden välisiä olomuodon muutoksia kutsutaan? pieni energia suuri energia lämpöä sitoutuu = endoterminen lämpöä vapautuu = eksoterminen (endothermic/exothermic)

Lisätiedot

HAUKILUOMA II ASEMAKAAVA-ALUE NRO 8360

HAUKILUOMA II ASEMAKAAVA-ALUE NRO 8360 Vastaanottaja Tampereen kaupunki Kaupunkiympäristön kehittäminen Asiakirjatyyppi Tutkimusraportti ID 1 387 178 Päivämäärä 13.8.2015 HAUKILUOMA II ASEMAKAAVA-ALUE NRO 8360 PAIKOITUSALUEEN MAAPERÄN HAITTA-AINETUTKIMUS

Lisätiedot

Vyöteoria. Orbitaalivyöt

Vyöteoria. Orbitaalivyöt Vyöteoria Elektronirakenne ja sähkönjohtokyky: Metallit σ = 10 4-10 6 ohm -1 cm -1 (sähkönjohteet) Epämetallit σ < 10-15 ohm -1 cm -1 (eristeet) Puolimetallit σ = 10-5 -10 3 ohm -1 cm -1 σ = neµ elektronien

Lisätiedot

7. Valukappaleiden suunnittelu keernojen käytön kannalta

7. Valukappaleiden suunnittelu keernojen käytön kannalta 7. Valukappaleiden suunnittelu keernojen käytön kannalta Pekka Niemi Tampereen ammattiopisto Keernoja käytetään valukappaleen muotojen aikaansaamiseksi sekä massakeskittymien poistoon. Kuva 23 A D. Ainekeskittymän

Lisätiedot

FyKe 7 9 Kemia ja OPS 2016

FyKe 7 9 Kemia ja OPS 2016 Kuvat: vas. Fotolia, muut Sanoma Pro Oy FyKe 7 9 Kemia ja OPS 2016 Kemian opetuksen tehtävänä on tukea oppilaiden luonnontieteellisen ajattelun sekä maailmankuvan kehittymistä. Kemian opetus auttaa ymmärtämään

Lisätiedot

Jotain valimistusmenetelmiä

Jotain valimistusmenetelmiä Jotain valimistusmenetelmiä Kokillivalu (Permanent mold casting) Muottina käytetään usein valurautaa, jonka pinta on päällystetty lämpökestävällä materiaalilla (savi, natriumsilikaatti). Muotit esilämmitetään

Lisätiedot

Inarin kalliokulta: kuinka se tehtiin (ehkä)

Inarin kalliokulta: kuinka se tehtiin (ehkä) Kuva: Ville Vesilahti Inarin kalliokulta: kuinka se tehtiin (ehkä) Geologian tutkimuskeskus "Ivalonjoen alue" Saarnisto & Tamminen (1987) Kvartsi-hematiittijuoni Kvartsi-karbonaattijuoni Hematiittikivet

Lisätiedot

KEMIA HYVÄN VASTAUKSEN PIIRTEET

KEMIA HYVÄN VASTAUKSEN PIIRTEET BILÄÄKETIETEEN enkilötunnus: - KULUTUSJELMA Sukunimi: 20.5.2015 Etunimet: Nimikirjoitus: KEMIA Kuulustelu klo 9.00-13.00 YVÄN VASTAUKSEN PIIRTEET Tehtävämonisteen tehtäviin vastataan erilliselle vastausmonisteelle.

Lisätiedot

VESI JA VESILIUOKSET

VESI JA VESILIUOKSET VESI JA VESILIUOKSET KEMIAA KAIKKIALLA, KE1 Johdantoa: Vesi on elämälle välttämätöntä. Se on hyvä liuotin, energian ja aineiden siirtäjä, lämmönsäätelijä ja se muodostaa vetysidoksia, jotka tekevät siitä

Lisätiedot

Kuva. Upokasuunin öljypoltin

Kuva. Upokasuunin öljypoltin 4. Upokasuunit Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto Polttoaineilla toimivat upokasuunit muistuttavat rakenteeltaan myöhemmin käsiteltäviä sähkökäyttöisiä vastusupokasuuneja. Polttoaineina

Lisätiedot

Siilinjärven kaivoksen rikastushiekan hyödyntäminen pilaantuneen maaperän kunnostamisessa

Siilinjärven kaivoksen rikastushiekan hyödyntäminen pilaantuneen maaperän kunnostamisessa Siilinjärven kaivoksen rikastushiekan hyödyntäminen pilaantuneen maaperän kunnostamisessa Salla Venäläinen Helsingin yliopisto Maatalous-metsätieteellinen tiedekunta Elintarvike- ja ympäristötieteiden

Lisätiedot

Esikäsittely, mikroaaltohajotus, kuningasvesi ok Metallit 1. Aromaattiset hiilivedyt ja oksygenaatit, PIMA ok

Esikäsittely, mikroaaltohajotus, kuningasvesi ok Metallit 1. Aromaattiset hiilivedyt ja oksygenaatit, PIMA ok Pvm: 16.8.2013 1/2 Projekti: 1510005691/9 Talvivaara Sotkamo Oy Talvivaarantie 66 88120 TUHKAKYLÄ Tutkimuksen nimi: Talvivaara Sotkamo Oy, sakkanäytteiden kaatopaikkakelpoisuustutkimukset, Maauimala, kon

Lisätiedot

KALKKIA VEDENPUHDISTUKSEEN

KALKKIA VEDENPUHDISTUKSEEN KALKKIA VEDENPUHDISTUKSEEN Vesi tärkein elintarvikkeemme SMA Mineral on Pohjoismaiden suurimpia kalkkituotteiden valmistajia. Meillä on pitkä kokemus kalkista ja kalkin käsittelystä. Luonnontuotteena kalkki

Lisätiedot

Jätteestä ekokaivokseksi. Kemian Päivät 22.3.2011 Jutta Laine-Ylijoki VTT

Jätteestä ekokaivokseksi. Kemian Päivät 22.3.2011 Jutta Laine-Ylijoki VTT Jätteestä ekokaivokseksi Kemian Päivät 22.3.2011 Jutta Laine-Ylijoki VTT Mitä taustalla? Globaalisti kasvavat jätevolyymit - metallipitoisia jätteitä vuosittain satoja miljoonia tonneja Luonnonvarojen

Lisätiedot

Ruostumattoman teräksen hitsauksen suojakaasut. Seminaariristeily , SHY Turku. Jyrki Honkanen Oy AGA Ab

Ruostumattoman teräksen hitsauksen suojakaasut. Seminaariristeily , SHY Turku. Jyrki Honkanen Oy AGA Ab Ruostumattoman teräksen hitsauksen suojakaasut. Seminaariristeily 27.5.2016, SHY Turku. Jyrki Honkanen Oy AGA Ab Sisältö. Seoskaasujen komponentit Perussuositukset Mikroseostukset AGAn suojakaasut rst:n

Lisätiedot
