1 Käytöntukijärjestelmä Open++ Opera v.3.2 Käyttöohje

2

3 1MRS MUM Issued: Version: A/ Checked: MK Approved: PV Open++ Opera v.3.2 Käyttöohje We reserve the right to change data without prior notice Sisällysluettelo Sivu 1 Yleistä tästä käyttöohjeesta Huomautukset Open++ Operan dokumentit Miten tätä käyttöohjetta käytetään? Johdanto Johdanto Käynnistäminen Käynnistäminen Toimintatilat Toimintatilat Verkkotietojen ja kytkentätilan päivitys Verkkotietojen päivitys Normaalikytkentätilan päivitys Käytönaikaiset avusteet Käytönaikaiset avusteet Käyttöliittymä Yleistä käyttöliittymästä Käyttöliittymän sisältö Verkkotiedot

4 Open++ Opera v.3.2 Käyttöohje Sisällysluettelo 1MRS MUM Verkkoinformaatio Verkkokaaviot Asema- ja ohjauskuvat sekä sisäiset asemakaaviot Komponentteihin liittyvä informaatio Lähdön tiedot Vapaamuotoiset laitekortit Tärkeät muuntamot Vapaamuotoiset kohteet ja mittaukset Komponenttiin liitetyt dokumentit Symbolien ja verkkovärien selitteet Muistilaput Työasemilla tehtävät asetukset Yleistä asetuksista Verkkonäkymän asettelut Yleistä Käyttöliittymän kieli Käyttöliittymän fontit Työasemakohtaiset asetukset Automaattiset toiminnot kytkentämuutoksiin liittyen Tekstivärien asetukset Verkostolaskentatulosten piirron värirajat Verkostolaskennan parametrit Rengasverkkolaskennan asetukset Vianpaikannuksen parametrit Taustakarttanäkymät Taustakarttojen tallennuspaikat Topologian hallinta Yleistä topologian hallinnasta Verkon topologiaseuranta Jälki-toiminnot Kytkentätilan hallinta MicroSCADAan liitetyt kytkinlaitteet MicroSCADAan liittämättömät kytkinlaitteet

5 1MRS MUM Käyttöohje Open++ Opera v.3.2 Sisällysluettelo 10 Verkkoanalyysi Yleistä verkkoanalyysistä Verkon sähköisen tilan seuranta Suojaava rele Tehokäyrä Mittaustiedot Verkon tilan simulointi Kytkentätilan muuttaminen Releasetteluarvojen muuttaminen Laskentaparametrien muuttaminen Kuormitusten ennustaminen Vikatilanteiden hallinta Yleistä Vianpaikannus Vian erotus ja palautus Automaattinen vian erotus ja palautus Manuaalinen vian erotus ja palautus Manuaalinen vikatilanteiden hallinta Paikalla luettavien vianilmaisimien tilan hallinta Vikatietojen arkistointi Vianpaikannuksen simulointi Kytkentäsuunnittelu Yleistä kytkentäsuunnittelusta Työkeskeytysten suunnittelu Kytkentäsuunnitelman muokkaaminen, simuloiminen ja toteutus Jakorajaoptimointi Yleistä jakorajaoptimoinnista Keskeytystietojen hallinta Yleistä keskeytystietojen hallinnasta Keskeytysraportointi Asiakas- ja muuntopiirikohtaiset keskeytystiedot

6 Open++ Opera v.3.2 Käyttöohje Sisällysluettelo 1MRS MUM 15 Työryhmien hallinta Työryhmien hallinta Asiakastiedot Asiakastiedot Tietokantaraportointi Yleistä tietokantaraportoinnista Graafisten kyselyiden suorittaminen Open++ Operassa Kyselyn rajoittaminen graafisesti Karttojen ja kaavioiden piirto Karttojen ja kaavioiden piirto Valikkokomennot lyhyesti Hakemisto

7 1MRS MUM Käyttöohje Open++ Opera v Yleistä tästä käyttöohjeesta 1 Yleistä tästä käyttöohjeesta 1.1 Huomautukset Huomautus 1 Tässä dokumentissa esiintyviä tietoja voidaan muuttaa ilman ennakkoilmoitusta eikä niitä voida pitää ABB:tä sitovina. ABB ei vastaa tässä dokumentissa mahdollisesti esiintyvistä virheistä. Huomautus 2 Tämä dokumenttiversio koskee ohjelmaversiota 3.2. Huomautus 3 Lisätietoja, kuten julkaisun tiedot ja viime hetken huomautukset (Release Notes, Last Minute Remarks), löytyy ohjelman jakeluun käytetystä tietovälineestä. 1.2 Open++ Operan dokumentit Open++ Operan dokumentit ovat seuraavat: Käyttöohje Pääkäyttäjän ohje 1MRS MUM 1MRS MUM Microsoft, MS Access ja MS Windows NT ovat Microsoft Corporation:n tavaramerkkejä. 1.3 Miten tätä käyttöohjetta käytetään? OperaWSn käyttäjän tarvitsemat toiminnot on kuvattu tässä käyttöohjeessa. Järjestelmän asennusta ja käyttöönottoa koskevat ohjeet on kuvattu englanninkielisissä käyttöohjeissa Installation Manual ja MicroSCADA Integration Manual. Open++ Operan yleinen kuvaus löytyy englanninkielisestä käyttöohjeesta System Description ja OperaSAn ja OperaNEn toiminnot Pääkäyttäjän ohjeesta. Jos OperaNEn sijasta käytetään Open++ Integra -verkkotietojärjestelmää, löytyvät tätä koskevat ohjeet Integran Käyttöohjeesta. Ohjeessa on käytetty seuraavia esitystapoja: Komennot on esitetty tummennettuna, esim. Näytä. Valikkokomentojen alla olevat alakomennot on esitetty vinoviivalla yhdistettynä, esim. Näytä=>Väritys=>Kytkentätila lähdöittäin. Painikkeet on esitetty tummennettuna, esim. Sulje. 5

8 Open++ Opera v Yleistä tästä käyttöohjeesta Käyttöohje 1MRS MUM Dialogien kentät, valintaruudut ja painonapit on esitetty tekstissä tummennettuna. Mahdolliset arvot tai käytettävä yksikkö on joissakin tapauksissa esitetty suluissa kentän määrittelyn perässä, esim. Kiskojännitteen oletusarvo (kv). Hiiren oikealla painikkeella on määriteltyjä erityistehtäviä, jotka on ohjeessa esitetty kursivoituna. Käytettäessä verkkotietokannan luontiin Open++ Integraa OperaNEn sijasta voi verkkotietokanta sisältää keskijänniteverkkojen lisäksi myös pienjänniteverkkotiedot, jolloin myös OperaWSssä voidaan käsitellä pienjänniteverkkoja. Tekstissä esiintyvää valikkokomentoa vastaava toimintopalkin painike on esitetty tekstin vieressä. Esim. Näytä=>Väritys=>Kytkentätila päämuuntajittain. 6

9 1MRS MUM Käyttöohje Open++ Opera v Johdanto 2 Johdanto 2.1 Johdanto Open++ Opera on graafinen sähkönjakeluverkkojen käytöntukijärjestelmä, joka laajentaa MicroSCADA-käytönvalvontajärjestelmän toimintoja tarjoamalla maantieteellisiin karttoihin pohjautuvan verkkonäkymän ja pitkälle kehitettyjä käytöntukitoimintoja. Ohjelmisto on tarkoitettu avustamaan sähköyhtiön tai teollisuuden sähköverkoista vastaavan käyttöhenkilöstön suorittamaa verkon hallintaa ja käyttötoimenpiteitä. Verkkokuvan taustalla voidaan käyttää sekä rasteri- että vektoripohjaista taustakarttamateriaalia. Maantieteellisiin taustakarttoihin pohjautuvan verkon esitystavan sijaan voidaan käyttää myös kaaviomuotoista verkkojen esitystapaa. Ohjelmisto toimii mikrotietokoneissa MS Windows NT -käyttöjärjestelmässä joko yksittäisenä työasemana tai tiedostopalvelimeen tietoverkon välityksellä liitettynä työasemana. Verkko- ja prosessitiedot talletetaan MS Access -tietokantaohjelmiston avulla. Jos käytössä on Open++ Integra, voi verkkotietojen tallennus tapahtua myös MS SQL Server -relaatiotietokantaan. Open++ Operan graafinen käyttöliittymä on helppokäyttöinen, sillä se vastaa toiminnoiltaan standardeja Windows-ohjelmia, sisältäen mm. käytönaikaiset avusteet. Open++ Opera -ohjelmisto muodostuu kolmesta erillisestä ohjelmasta: Opera Network Editor (OperaNE), Opera Server Application (OperaSA) ja Opera Workstation (OperaWS). OperaNEn asemesta voidaan käyttää myös erillistä Open++ Integra - verkkotietojärjestelmää. Open++ Opera -järjestelmän arkkitehtuuri on kuvattu tarkemmin englanninkielisessä käyttöohjeessa System Description. Opera Workstation (OperaWS) -ohjelmisto sisältää peruspakettiin kuuluvan sähkönjakeluverkon topologian hallinnan sekä optioina lisättävät toiminnot: verkkoanalyysin, vianpaikannuksen, kytkentäsuunnittelun, keskeytystietojen hallinnan, työryhmien hallinnan, optimointitoiminnot, kuormitusestimoinnin. tietokantaraportoinnin, dokumenttikirjaston ja kartanpiirron. Ohjelman toiminnallisuus riippuu lisensseistä ja valinnaisten toimintojen määrittelystä asennuksen yhteydessä (ks. Open++ Operan englanninkielinen käyttöohje Installation Manual ja Pääkäyttäjän ohje). Verkkoanalyysipaketti sisältää keskijänniteverkkojen tehonjakolaskennan, vikavirtalaskennat, suojausanalyysin ja käyttötoimenpiteiden simuloinnin. Keskijänniteverkon vianpaikannus perustuu vian etäisyyden laskentaan ja vianilmaisintietoihin. OperaWSn toiminnan perustietoina ovat OperaNEllä ylläpidettävä verkkotietokanta ja OperaSAn kautta MicroSCADAsta luettavat reaaliaikaiset prosessitiedot. Käyttötoimenpiteet tapahtuvat pääsääntöisesti MicroSCADAn ohjauskuvien avulla. Open++ Operan käyttöönotossa tärkeitä vaiheita ovat sähköyhtiön keskijänniteverkon verkkotietokannan luonti sekä Open++ Operan ja MicroSCADAn integrointi. Järjestelmän käyttöönoton yhteydessä esiintulevat verkkotietokannan luontiin liittyvät asiat samoin kuin verkkotietojen ylläpitoon liittyvät toiminnot on esitetty Open++ Operan Pääkäyttäjän ohjeessa. Myös muut Open++ Operan käyttöönottovaiheessa esiintulevat tehtävät kuten maantieteellisten taustakarttojen alustus, verkkokuvissa käytettävien symbolien määrittely ja järjestelmäkohtaisten asetusten määrittely on 7

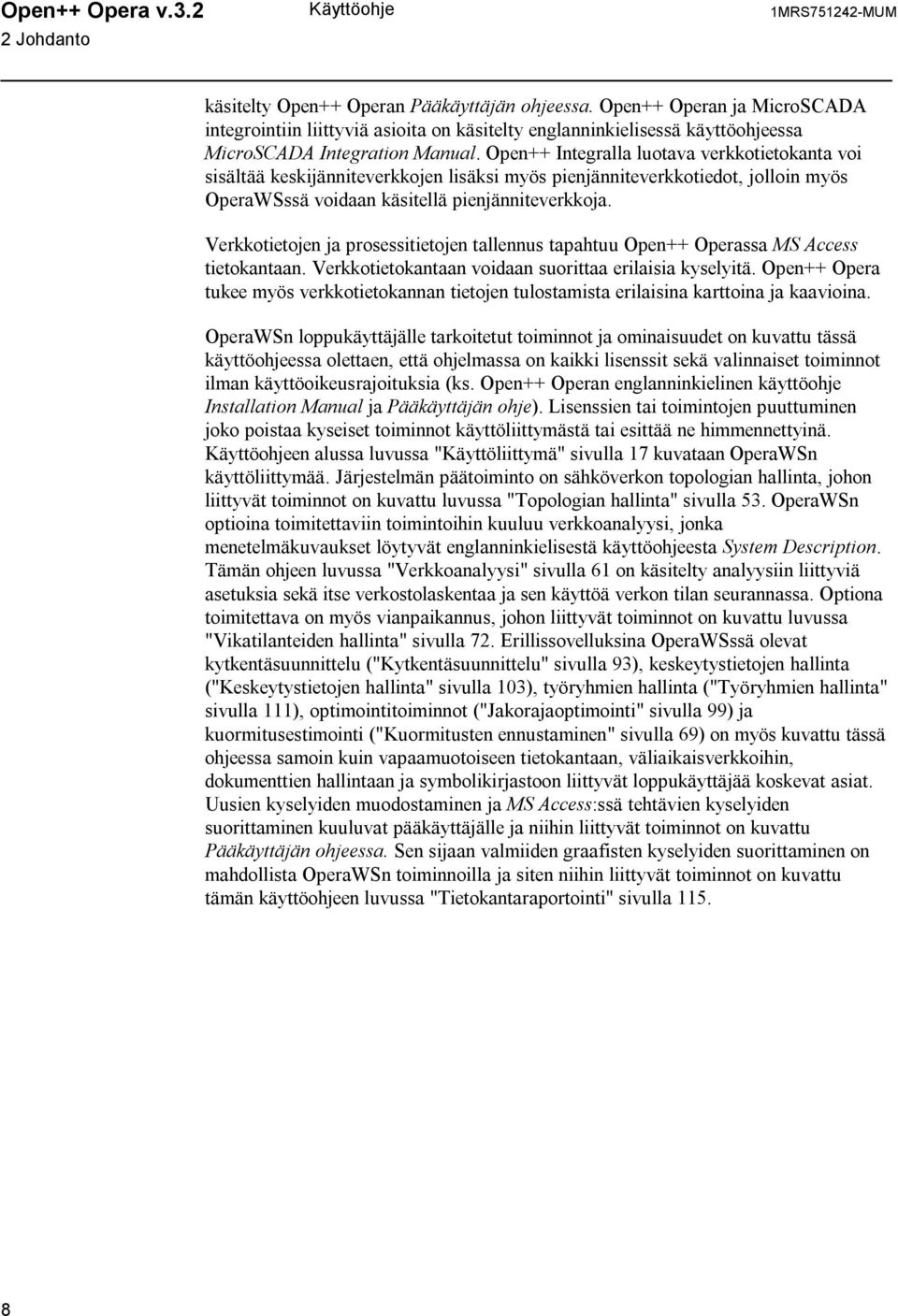

10 Open++ Opera v Johdanto Käyttöohje 1MRS MUM käsitelty Open++ Operan Pääkäyttäjän ohjeessa. Open++ Operan ja MicroSCADA integrointiin liittyviä asioita on käsitelty englanninkielisessä käyttöohjeessa MicroSCADA Integration Manual. Open++ Integralla luotava verkkotietokanta voi sisältää keskijänniteverkkojen lisäksi myös pienjänniteverkkotiedot, jolloin myös OperaWSssä voidaan käsitellä pienjänniteverkkoja. Verkkotietojen ja prosessitietojen tallennus tapahtuu Open++ Operassa MS Access tietokantaan. Verkkotietokantaan voidaan suorittaa erilaisia kyselyitä. Open++ Opera tukee myös verkkotietokannan tietojen tulostamista erilaisina karttoina ja kaavioina. OperaWSn loppukäyttäjälle tarkoitetut toiminnot ja ominaisuudet on kuvattu tässä käyttöohjeessa olettaen, että ohjelmassa on kaikki lisenssit sekä valinnaiset toiminnot ilman käyttöoikeusrajoituksia (ks. Open++ Operan englanninkielinen käyttöohje Installation Manual ja Pääkäyttäjän ohje). Lisenssien tai toimintojen puuttuminen joko poistaa kyseiset toiminnot käyttöliittymästä tai esittää ne himmennettyinä. Käyttöohjeen alussa luvussa "Käyttöliittymä" sivulla 17 kuvataan OperaWSn käyttöliittymää. Järjestelmän päätoiminto on sähköverkon topologian hallinta, johon liittyvät toiminnot on kuvattu luvussa "Topologian hallinta" sivulla 53. OperaWSn optioina toimitettaviin toimintoihin kuuluu verkkoanalyysi, jonka menetelmäkuvaukset löytyvät englanninkielisestä käyttöohjeesta System Description. Tämän ohjeen luvussa "Verkkoanalyysi" sivulla 61 on käsitelty analyysiin liittyviä asetuksia sekä itse verkostolaskentaa ja sen käyttöä verkon tilan seurannassa. Optiona toimitettava on myös vianpaikannus, johon liittyvät toiminnot on kuvattu luvussa "Vikatilanteiden hallinta" sivulla 72. Erillissovelluksina OperaWSssä olevat kytkentäsuunnittelu ("Kytkentäsuunnittelu" sivulla 93), keskeytystietojen hallinta ("Keskeytystietojen hallinta" sivulla 103), työryhmien hallinta ("Työryhmien hallinta" sivulla 111), optimointitoiminnot ("Jakorajaoptimointi" sivulla 99) ja kuormitusestimointi ("Kuormitusten ennustaminen" sivulla 69) on myös kuvattu tässä ohjeessa samoin kuin vapaamuotoiseen tietokantaan, väliaikaisverkkoihin, dokumenttien hallintaan ja symbolikirjastoon liittyvät loppukäyttäjää koskevat asiat. Uusien kyselyiden muodostaminen ja MS Access:ssä tehtävien kyselyiden suorittaminen kuuluvat pääkäyttäjälle ja niihin liittyvät toiminnot on kuvattu Pääkäyttäjän ohjeessa. Sen sijaan valmiiden graafisten kyselyiden suorittaminen on mahdollista OperaWSn toiminnoilla ja siten niihin liittyvät toiminnot on kuvattu tämän käyttöohjeen luvussa "Tietokantaraportointi" sivulla

11 1MRS MUM Käyttöohje Open++ Opera v Käynnistäminen 3 Käynnistäminen 3.1 Käynnistäminen OperaWS käynnistetään normaalisti MicroSCADAsta Open++ Opera=>OperaWS komennolla. Käynnistyksen yhteydessä MicroSCADAan kirjoittautuneen käyttäjän käyttöoikeudet tarkastetaan (ks. Pääkäyttäjän ohje ja Open++ Operan englanninkielinen käyttöohje MicroSCADA Integration Manual). Ohjelma voidaan käynnistää myös kaksoisnapsauttamalla hiiren vasemmalla näppäimellä käyttöjärjestelmässä näkyvää ohjelman pikakuvaketta tai tiedostoa OPERAWS.EXE tiedostonhallinnassa, mutta tällöin toiminta MicroSCADAn kanssa on vajavaista. Ohjelman käynnistyessä MicroSCADAn kautta OperaWS: testaa yhteyden tiedostopalvelimeen. Jos yhteyttä tiedostopalvelimeen ei saada, OperaWS ehdottaa yhteyden ottamista toiseen tiedostopalvelimeen. Jos yhteyttä toiseenkaan tiedostopalvelimeen ei saada, OperaWSn käynnistyminen keskeytyy. muodostaa yhteyden OperaSAhan. Jos yhteys on kunnossa, OperaWS lukee MicroSCADAsta saadun reaaliaikaisen kytkentätilan tietokannasta (OPERA.MDB). Mikäli OperaSAn yhteys MicroSCADAan ei ole kunnossa, ilmoitetaan tästä käyttäjälle. Tällöin tietokannasta luetaan viimeisin kytkentätila. Suoritetut kytkinlaitteiden tilamuutokset tallennetaan yhteyden puuttuessa tietokantaan. MicroSCADA-yhteyden palaamisen jälkeen OperaSA päivittää reaaliaikaisen kytkentätilan OperaWSn käyttöön. lukee verkkotietokantaan tallennetut keskijänniteverkkojen tiedot joko työasemakohtaisesta tai tiedostopalvelimen binääritiedostosta riippuen siitä kumpi on uudempi, ja väliaikaisverkkojen tiedot ko. tiedostosta (jos toimitus sisältää väliaikaisverkkojen option), muodostaa keskijänniteverkon topologian binääritiedostosta saatujen verkkotietojen, tiedostosta saatujen väliaikaisverkkotietojen ja reaaliaikaisten kytkinlaitteiden tilatietojen mukaisesti, suorittaa verkkoanalyysin käyttäen muodostettua verkon topologiaa (jos toimitus sisältää verkkoanalyysilisenssin), esittää keskijänniteverkon väritettynä lähdöittäisen kytkentätilan mukaisesti verkkoikkunassa ja jännitetason verkon eri osissa apuverkkoikkunassa (oletusnäyttöjä on mahdollista muuttaa käyttöönoton yhteydessä) ja tarkastaa onko tapahtunut vikoja OperaWSn ollessa pois käytöstä. Jos vikoja on tapahtunut, kysytään käyttäjältä halutaanko ko. vika/viat paikantaa. Jos käynnistyksen yhteydessä ei havaita uusia korjaamattomia vikoja, OperaWS on käynnistyksen jälkeen perustilassa eli tilaseurantatilassa. Simulointitilasta ja kytkentäsuunnittelutilasta voidaan Esc-näppäimellä palata tähän perustilaan. 9

12 Open++ Opera v Käynnistäminen Käyttöohje 1MRS MUM OperaWS avaa automaattisesti MicroSCADA-monitorin, kun yhteys Open++ Operan MicroSCADAn välille on luotu. Käyttöönottovaiheessa verkkotietokanta on tyhjä eli ei sisällä yksilöityjä verkkotietoja. Myöskään maantieteellisiä taustakarttoja ei ole vielä tallennettu ja alustettu järjestelmän käyttöön. Tällöin OperaWSn käynnistyksen jälkeen näytölle piirtyy käyttöliittymä, jossa molemmat verkkoikkunat ovat tyhjät. 10

13 1MRS MUM Käyttöohje Open++ Opera v Toimintatilat 4 Toimintatilat 4.1 Toimintatilat OperaWS toimii neljässä eri toimintatilassa: Tilaseurantatila mahdollistaa verkon topologian tarkastelun, verkkoanalyysin ja vianpaikannuksen reaaliaikaisilla verkkotiedoilla (sisältää myös mahdolliset väliaikaisverkkotiedot) ja kytkinlaitteiden tilatiedoilla. Reaaliaikaisten tilatietojen ylläpito tapahtuu normaalisti OperaSAn välityksellä MicroSCADAsta. Ylläpito voidaan myös toteuttaa manuaalisesti, jos yhteys MicroSCADAan ei toimi. Tilaseurantatilassa käyttöliittymän tilarivillä näkyy päivämäärä ja kellonaika. Jos yhteys MicroSCADAan on poikki, vilkkuu tilarivillä teksti ' OFFLINE'. Simulointitila mahdollistaa verkon topologian tarkastelun simuloiduilla kytkinlaitteiden tilatiedoilla, verkkoanalyysin simuloiduilla kytkinlaitteiden tilatiedoilla tai muutetuilla kuormitus- tai reletiedoilla sekä vianpaikannuksen simuloiduilla vikatiedoilla. Simulointitilassa OperaWS ei ole yhteydessä MicroSCADAan. Käyttöliittymän tilarivillä vilkkuu teksti 'Simulointi'. Kytkentäsuunnittelutila mahdollistaa vian tai työkeskeytysten aikaisten kytkentäsekvenssien suunnittelun. Kytkentäsuunnittelutilassa käyttöliittymän tilarivillä vilkkuu teksti ' Kytkentäsuunnittelu'. Automaattinen vianerotus ja -palautustila mahdollistaa OperaWSn suorittaman automaattisen vian paikannuksen, erottamisen ja palauttamisen. Optimointitilassa suoritetaan erilaisia verkon optimointitehtäviä. Optimointitilassa käyttöliittymän tilarivillä vilkkuu teksti ' Optimointi'. Käynnistyksen jälkeen OperaWS on tilaseurantatilassa. Laskenta=>Simulointi komento siirtää OperaWSn simulointitilaan. Paluu tilaseurantatilaan tapahtuu komennolla Laskenta=>Paluu normaalitilaan tai automaattisesti vian ilmaantuessa. OperaWS siirtyy automaattisesti kytkentäsuunnittelutilaan, kun käyttäjä valitsee kytkentäsuunnitteluun liittyvän toiminnon jollakin komennoista Kytkentäsuun.=>Aloita suunnittelu, Kytkentäsuun.=>Uusi suunnitelma tai Kytkentäsuun.=>Avaa suunnitelma Paluu tilaseurantatilaan tapahtuu valitsemalla komento Kytkentäsuun.=>Lopetus tai sulkemalla Suunnittelu-dialogi. OperaWS käyttää asemakaaviokuvia molemmissa toimintatiloissa. OperaWS käyttää sekä omia asemakaavioita että MicroSCADAn asema- ja ohjauskuvia. Molemmissa toimintatiloissa saadaan oma asemakaavio näkyviin zoomattaessa verkkokuva riittävän lähelle asemaa. 11

14 Open++ Opera v Toimintatilat Käyttöohje 1MRS MUM Tilaseurantatilassa ja kytkentäsuunnittelutilassa avataan MicroSCADAn asema- tai ohjauskuva erilliseen ikkunaan valittaessa MicroSCADAan integroitu asema tai kohde hiiren oikealla painikkeella verkkokuvasta (ks. Pääkäyttäjän ohje). Näytä=>Asemakaavion piirto komentoa voidaan myös käyttää erillisen asemakaavion sisältävän ikkunan avaamiseen. Muita ennalta määriteltyjä MicroSCADAn kuvia kuin asema- ja ohjauskuvia (esim. hälytys- ja tapahtumalistoja) voidaan avata Tiedostot=>SCADA-kuvat komennolla (ks. Pääkäyttäjän ohje). Simulointitilassa ja kytkentäsuunnittelutilan simulointiosan aikana käytetään ainoastaan Open++ Operan omia asemakaavioita. Asemakaavio avataan erilliseen asemakaavioikkunaan, kun asema on valittu klikkaamalla hiiren oikealla painikkeella aseman päällä ja avautuvasta ponnahdusvalikosta valitaan Kaavio-toiminto. verkkokuvalta. Näytä=>Asemakaavion piirto komentoa voidaan käyttää simulointitilassa erillisen asemakaavioikkunan avaamiseen. Omia asemakaaviokuvia käytetään simulointitilassa aseman komponenttien tietojen hallintaan sekä simulointitarkoituksiin. 12

15 1MRS MUM Käyttöohje Open++ Opera v Verkkotietojen ja kytkentätilan päivitys 5 Verkkotietojen ja kytkentätilan päivitys 5.1 Verkkotietojen päivitys OperaWSn käynnistyksen aikana verkkotiedot luetaan joko työasemakohtaisesta tai tiedostopalvelimen binääritiedostosta riippuen siitä kumpi on uudempi. Vastaavasti luetaan väliaikaisverkkojen tiedot, jos ohjelma sisältää ko. option. Varsinainen verkkotietojen syöttö ja ylläpito (myös väliaikaisverkkojen) tapahtuu OperaNEllä ja nämä toiminnot on siten kuvattu Pääkäyttäjän ohjeessa. Verkkotietoja voidaan päivittää OperaNEllä samaan aikaan, kun OperaWSt ovat käytössä. Käyttäjän toimesta OperaNE päivittää binäärisen verkkomallin ja väliaikaisverkkotiedoston tiedostopalvelimelle. Samanaikaisesti OperaNE lähettää viestin kaikille OperaWSlle ilmoittaen uusien verkkotietojen olemassaolosta. Uudet verkkotiedot voidaan päivittää OperaWSään välittömästi tai myöhemmin Tiedostot=>Verkkotietojen päivitys komennolla. 5.2 Normaalikytkentätilan päivitys OperaWSn käynnistyksen aikana reaaliaikainen kytkentätila (Opera-tietokannasta) luetaan OperaSAn välityksellä MicroSCADAsta. Jos yhteys MicroSCADAan ei ole käytössä, ilmoitetaan tästä käyttäjälle ja luetaan viimeisin kytkentätila Operatietokannasta. Kytkentätilaa käytetään keskijänniteverkon topologian esittämiseen OperaWSn verkkoikkunoissa. Käynnistyksen aikana OperaWS lukee myös tiedostoon tallennetun normaalikytkentätilan. Normaalikytkentätilasta poikkeavassa kytkentätilassa olevat kytkinlaitteet esitetään määriteltyä symbolia käyttäen valikkokomennolla Näytä=>Näytä=>Kytkimet ei normaalitilassa. Olemassaoleva kytkentätila voidaan tallentaa normaalikytkentätilatiedostoon valikkokomennolla Tiedostot=>Tallenna normaalitilaksi. Samanaikaisesti lähetetään viesti kaikille OperaWSlle ilmoittaen uudesta normaalikytkentätilasta. Uusi normaalikytkentätila päivitetään OperaWSään välittömästi. 13

16

17 1MRS MUM Käyttöohje Open++ Opera v Käytönaikaiset avusteet 6 Käytönaikaiset avusteet 6.1 Käytönaikaiset avusteet OperaWS sisältää käytönaikaiset avusteet eli onlinehelpin. Ohje-valikko sisältää seuraavat komennot: Ohje=>Sisältö ja haku käynnistää OperaWSn ohjeen (Kuva 1). Ohjeen navigaattori sisältää neljä välilehteä, joista Sisällys näyttää OperaWSn ohjeen sisällysluettelon, Hakemisto näyttää ohjeen hakusanalistan, Etsi mahdollistaa "full text search" -haun ja Suosikit mahdollistaa suosikkisivujen määrittelyn. Ohje=>Anna ohje tästä muuttaa kursorin kysymysmerkiksi ja osoittamalla ko. kursorilla jotakin kohtaa näytöllä, esitetään ko. kohtaan liittyvä ohjeen kohta. Ohje=>Tietoja Operasta avaa ikkunan, jossa esitetään tietoja Open++ Operasta. Toiminto myös tulostaa käytössä olevan lisenssin tiedot hälytyslistaan. Kuva 1. OperaWSn HTML Helpin Sisällys-välilehti. Ohje-valikon lisäksi käyttäjä voi hakea käytönaikaisia avusteita: painamalla F1-painiketta näppäimistöltä, jolloin ohje näyttää aktiivisena olevaan näytön osaan liittyvän ohjeen tai painamalla joissakin dialogeissa olevaa Ohje-painiketta, jolloin ohje näyttää ko. dialogiin liittyvän ohjeen. Ohjeen käyttöliittymä sisältää navigaattorin, työkalupalkin ja teksti/kuvaikkunan. Hiiren oikealla painikkeella aukeaa erillinen ponnahdusvalikko. 15

18

19 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä 7 Käyttöliittymä 7.1 Yleistä käyttöliittymästä OperaWSn käyttöliittymän tärkeimmät tehtävät ovat: esittää verkon topologia sekä verkkoanalyysin ja vianpaikannuksen tulokset tehokkaasti ja selkeästi käyttäjälle ja mahdollistaa järjestelmän helppo ohjaaminen. Tiedot esitetään dialogien, graafisten verkkokuvien ja kaavioiden, maantieteellisen taustakartan ja värien avulla. Toiminnot suoritetaan hiirellä tai näppäimistöllä ohjattavien valikoiden ja alavalikoiden sekä toimintopalkin painikkeiden avulla. Dialogit sisältävät vierityspalkkeja, editointikenttiä, painikkeita, valintaruutuja, painonappeja ja muita tavanomaisia MS Windows NT -käyttöliittymälle tyypillisiä elementtejä. Hiiren oikeaa painiketta käytetään erikoistehtäviin, jotka on esitetty kursivoituna tässä ohjeessa. Pidettäessä kursoria toimintopalkin painikkeen päällä, näytetään ko. toimintoon liittyvä teksti kursorin lähellä. Samoin tilarivillä näkyy toimintoa kuvaava teksti. Klikkaamalla hiiren oikealla painikkeella pääverkkoikkunaan aukeaa ponnahdusvalikko. Valikon sisältö riippuu kursorin sijainnista pääverkkoikkunassa. Jos kursori ei sijaitse minkään verkkokomponentin päällä, ponnahdusvalikko sisältää ainoastaan Edellinen zoomi -valinnan. 7.2 Käyttöliittymän sisältö OperaWSn käyttöliittymä sisältää otsikon, valikon, toimintopalkin, tilarivin sekä sähkönjakeluverkon esittävän verkkoikkunan ja apuverkkoikkunan (Kuva 3). Toimintopalkin esilläolo voidaan määritellä Ikkuna=>Työkalupalkki komennolla. Ikkuna=>Järjestä ikkunat komento järjestää ikkunat takaisin määritellyille paikoilleen. OperaWS esittää verkon kahdessa eri verkkoikkunassa. Verkkoikkunoiden kokoa ja sijaintia voidaan muuttaa. Ikkunoiden koko ja paikka tallentuu muistiin ohjelman sammutuksen yhteydessä. Apuverkkoikkuna esittää koko sähköyhtiön keskijänniteverkon. Verkkoikkunassa haluttu verkon osa voidaan esittää tarkemmin. Verkkoikkunassa esitettävä alue näkyy apuverkkoikkunassa neliönä. Poikkeuksena on pienjänniteverkon tarkastelu hyvin tarkalla zoomauksella, jolloin apuverkkoikkunassa esitetään laajempi zoomaus ko. pienjänniteverkon kohdasta. Siirryttäessä pienjänniteverkon käsittelyyn (eli kun pienjänniteverkko on aktiivinen), keskijänniteverkko esitetään himmennettynä molemmissa verkkoikkunoissa. Verkkoikkunan esittämän verkon näkymää voidaan muuttaa: 17

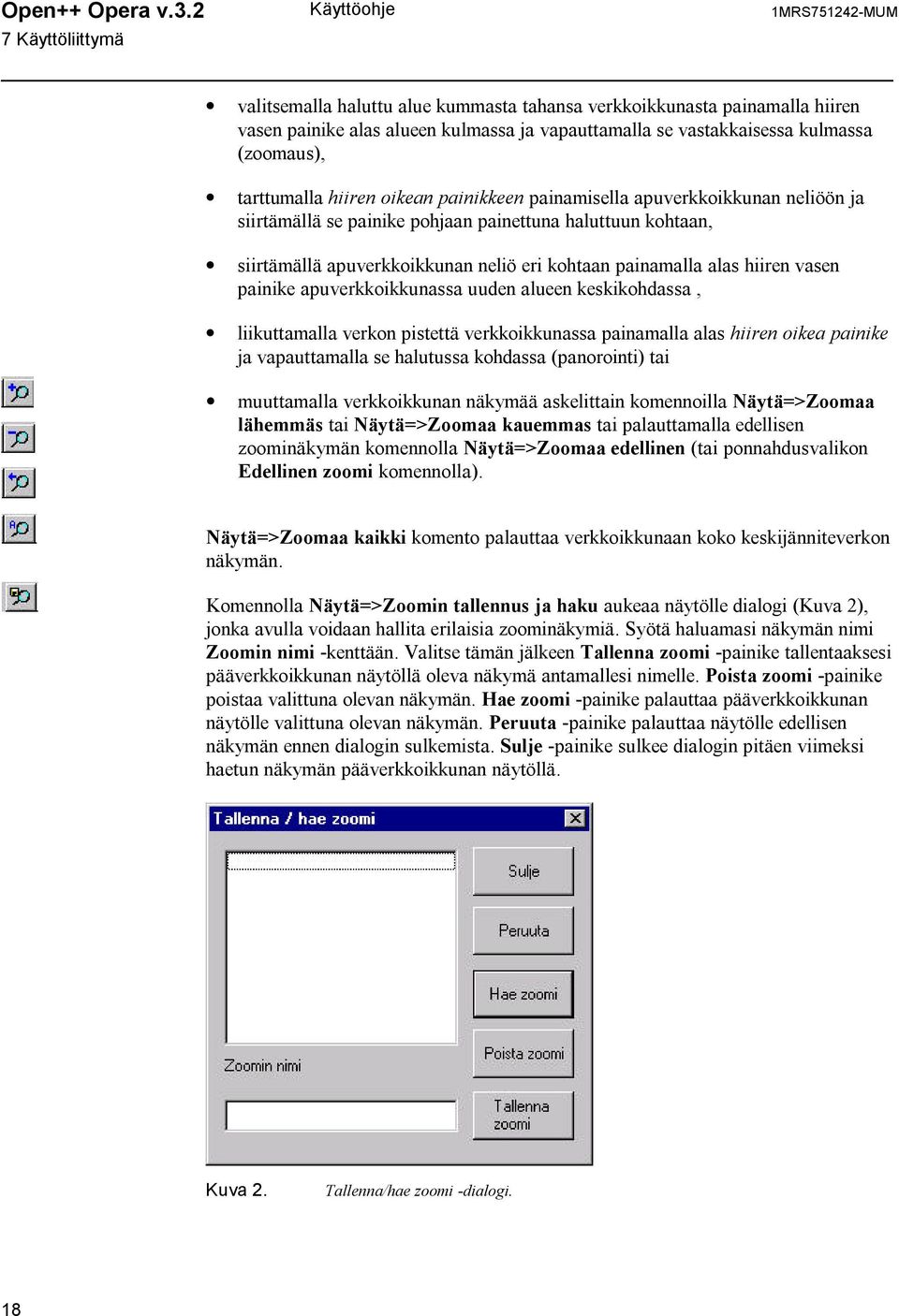

20 Open++ Opera v Käyttöliittymä Käyttöohje 1MRS MUM valitsemalla haluttu alue kummasta tahansa verkkoikkunasta painamalla hiiren vasen painike alas alueen kulmassa ja vapauttamalla se vastakkaisessa kulmassa (zoomaus), tarttumalla hiiren oikean painikkeen painamisella apuverkkoikkunan neliöön ja siirtämällä se painike pohjaan painettuna haluttuun kohtaan, siirtämällä apuverkkoikkunan neliö eri kohtaan painamalla alas hiiren vasen painike apuverkkoikkunassa uuden alueen keskikohdassa, liikuttamalla verkon pistettä verkkoikkunassa painamalla alas hiiren oikea painike ja vapauttamalla se halutussa kohdassa (panorointi) tai muuttamalla verkkoikkunan näkymää askelittain komennoilla Näytä=>Zoomaa lähemmäs tai Näytä=>Zoomaa kauemmas tai palauttamalla edellisen zoominäkymän komennolla Näytä=>Zoomaa edellinen (tai ponnahdusvalikon Edellinen zoomi komennolla). Näytä=>Zoomaa kaikki komento palauttaa verkkoikkunaan koko keskijänniteverkon näkymän. Komennolla Näytä=>Zoomin tallennus ja haku aukeaa näytölle dialogi (Kuva 2), jonka avulla voidaan hallita erilaisia zoominäkymiä. Syötä haluamasi näkymän nimi Zoomin nimi -kenttään. Valitse tämän jälkeen Tallenna zoomi -painike tallentaaksesi pääverkkoikkunan näytöllä oleva näkymä antamallesi nimelle. Poista zoomi -painike poistaa valittuna olevan näkymän. Hae zoomi -painike palauttaa pääverkkoikkunan näytölle valittuna olevan näkymän. Peruuta -painike palauttaa näytölle edellisen näkymän ennen dialogin sulkemista. Sulje -painike sulkee dialogin pitäen viimeksi haetun näkymän pääverkkoikkunan näytöllä. Kuva 2. Tallenna/hae zoomi -dialogi. 18

21 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä OperaWS käyttää verkkoikkunan verkkokuvan taustana maantieteellisiä karttoja, joiden esitystavan käyttäjä voi itse valita. Taustakarttanäkymät sekä taustakarttojen tallennuspaikat voidaan määritellä OperaWSssä työasemakohtaisesti. Taustakartat voidaan haluttaessa myös poistaa käytöstä komennon Asetukset=>Taustakartat=>Näkymät kautta. Taustakarttanäkymiin liittyviä asioita on käsitelty luvuissa "Taustakarttanäkymät" sivulla 48 ja "Taustakarttojen tallennuspaikat" sivulla 50 ja taustakarttojen käyttöönotto on kuvattu Pääkäyttäjän ohjeessa. Kuva 3. Esimerkki keskijänniteverkkonäkymästä OperaWSn käyttöliittymässä. Verkon osien valinta käyttöliittymän verkkokuvista on tärkein tapa hallita ja tarkastella verkon tilaa. Hiiren vasemmalla painikkeella valitaan haluttu solmu tai solmuväli lähempään tarkasteluun (ks. "Komponentteihin liittyvä informaatio" sivulla 25). Myös ponnahdusvalikon Solmun tiedot -komennolla voidaan siirtyä tarkastelemaan solmun ja solmuvälin tietoja. Verkon tarkempia yksityiskohtia käsitellään kaavioiden avulla (ks. "Verkkokaaviot" sivulla 22). 7.3 Verkkotiedot Verkkotietojen syöttö ja ylläpito tapahtuu OperaNEllä. Pääkäyttäjä määrittelee myös käytettävät symbolit, verkkokuvissa käytettävät taustavärit sekä teksti- ja viivavärit. Näitä toimintoja on käsitelty Pääkäyttäjän ohjeessa. Kahdessa verkkokuvassa esitettävä informaatio määritellään Näytä-valikosta, jonka toiminnot vaikuttavat aktiivisena olevaan ikkunaan. Toiminnot kohdistuvat aktiivisena olevaan verkkoon. 19

22 Open++ Opera v Käyttöliittymä Käyttöohje 1MRS MUM Verkkoinformaatio Käynnistyksen jälkeen OperaWS on tilaseurantatilassa (jos käynnistyksen yhteydessä ei siirrytä vikatilanteen käsittelyyn) ja esittää koko järjestelmän sisältämän keskijänniteverkon kytkentätilan lähtökohtaisesti väreillä esitettynä käyttöliittymän verkkoikkunassa ja jännitetason verkon eri osissa apuverkkoikkunassa (oletusnäyttöjä on mahdollista muuttaa käyttöönoton yhteydessä). Jos järjestelmässä on väliaikaisverkkojen optio, ne luetaan muistiin käynnistyksen yhteydessä ja esitetään verkkokuvalla yhdessä muun verkkotiedon kanssa. Verkkokuvat vastaavat tietokantaan tallennettuja verkkotietoja ja reaaliaikaista kytkentätilaa ja näytöllä esitettävät laskentatulokset vastaavat kyseisen verkon laskennallista sähköteknistä tilaa. Verkkoikkunoissa aktiivisena olevan verkon jännitetasoa voidaan muuttaa usealla eri tavalla. Normaalisti verkkoikkunoissa esitetään keskijänniteverkko. Valitsemalla hiirellä muuntamoon päättyvä solmuväli verkkokuvasta, asemakaaviosta tai verkkokaaviosta ja painamalla Laske PJ-verkko -painiketta aukeavassa dialogissa voidaan ladata ko. muuntamoon liittyvä pienjänniteverkko. Pienjänniteverkko voidaan ladata näytölle myös Näytä=>Etsi=>Muuntamo -valikkotoiminnolla aukeavan dialogin PJ-verkko-painikkeella tai Näytä=>Asiakastiedot -toiminnolla aukeavan dialogin PJ-verkko -painikkeella. Paluu keskijänniteverkon tarkasteluun tapahtuu valikkotoiminnolla Tiedostot=>PJ-verkot pois muistista, joka poistaa muistiin luetut pienjänniteverkot. Näytä=>Valitse jännitetaso -valikkotoiminnolla voidaan valita verkkoikkunoissa näytettävän aktiivisen verkon jännitetaso. Värejä käytetään erilaisen informaation esittämiseen verkkokuvissa. Verkkovärien määrittely tapahtuu pääkäyttäjän toimesta OperaNEn avulla (ks. Pääkäyttäjän ohje). Lähdöittäisen kytkentätilan esityksessä (Näytä=>Väritys=>Kytkentätila lähdöittäin) vierekkäiset lähdöt esitetään eri väreillä niin, että avoimet kytkinlaitteet on helppo löytää. Sähköttömät johdot, rengaskytkennät ja maadoitetut johdot ja johdot, joiden tila on epävarma puuttuvan tilatiedon takia, esitetään omilla väreillään. Kytkentätila päämuuntajittain (Näytä=>Väritys=>Kytkentätila päämuuntajittain) ja johdinlajit (Näytä=>Väritys=>Johdinlajien piirto) jaoteltuna johtimen resistanssin ja johdintyypin mukaan esitetään myös värien avulla. Tarvittaessa käytetystä värityksestä aukeaa selventävä ikkuna, jonka kokoa ja sijaintia voidaan muuttaa (Kuva 4). Ikkunan koko ja paikka tallentuu muistiin, ja tietoja käytetään seuraavan kerran ko. ikkunaa käytettäessä. Kuva 4. Johdinlajit-ikkuna. 20

23 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä Verkostoanalyysin tuloksia voidaan tarkastella sekä varsinaisessa verkkoikkunassa että apuverkkoikkunassa. Värejä käytetään verkostoanalyysin tulosten esittämiseen seuraavilla perusteilla: Jännitteenalenemat (Näytä=>Väritys=>Jännitteiden piirto) Oikosulkusuojauksen havahtuvaisuus (Näytä=>Väritys=>Havahtuvaisuus pienjänniteverkossa nollausehdon täyttyminen, Näytä=>Väritys=>Nollausehto) Oikosulkukestoisuus (Näytä=>Väritys=>Kestoisuus pienjänniteverkossa oikosulkusuojauksen toimivuus Näytä=>Väritys=>Oikosulkusuojaus) Maasulkusuojauksen havahtuvaisuus (Näytä=>Väritys=>Maasulkutulosten piirto) Kuormitusaste (Näytä=>Väritys=>Kuormitusasteet, pienjänniteverkossa ylikuormitussuojauksen toimivuus Näytä=>Väritys=>Ylikuormitussuojaus) Verkostoanalyysitulosten näytöllä esittämiseen liittyvistä valikkokomennoista on kerrottu tarkemmin luvussa "Verkon sähköisen tilan seuranta" sivulla 61. Varoitusväriä ja hälytysväriä käytetään verkostoanalyysin tulosten esittämisessä, kun lasketut arvot ylittävät vastaavat raja-arvot. Verkon piirrossa käytettävien viivavärien määrittely tapahtuu pääkäyttäjän toimesta ja on siten kuvattu Pääkäyttäjän ohjeessa. Tulosten esittämiseen liittyviä asetuksia on kuvattu luvussa "Verkostolaskennan parametrit" sivulla 42. Verkostoanalyysin tulosten esittämisessä käytetään valkoista viivaväriä, jos analyysiä kyseiselle verkon osalle ei ole voitu suorittaa puutteellisen tiedon takia (esim. maasulkureleen tiedot puuttuvat). Näytä=>Näytä=>Sähköttömät muuntamot -komennolla esitetään sähköttömät muuntamot valkoisella symbolilla verkkokuvassa. Toiminto kohdistuu aktiivisena olevaan kytkintilaan. Näytä=>Lähtö -komento mahdollistaa valitun lähdön esittämisen näytöllä. Lähdön valinta tapahtuu lähdön nimen tai tunnuksen avulla aukeavasta dialogista. Valittu lähtö zoomataan automaattisesti pääverkkoikkunan näytölle ja esitetään varoitusvärillä. Renkaassa olevia lähtöjä ei voida valita. Ikkuna=>Hälytykset komennolla aukeaa näytölle ikkuna (Kuva 5), joka sisältää viimeisimmät OperaWSn antamat hälytykset (esim. verkostoanalyysin raja-arvojen ylittymiset). Ikkunan kokoa ja sijaintia voidaan muuttaa. Koko ja paikka tallentuvat muistiin, ja tietoja käytetään seuraavan kerran ko. ikkunaa käytettäessä. 21

24 Open++ Opera v.3.2 Käyttöohje 7 Käyttöliittymä 1MRS MUM Kuva 5. Esimerkki Hälytykset-ikkunasta Verkkokaaviot OperaWS esittää verkon osia myös kaaviomuotoisena. Verkkokaavio tuotetaan automaattisesti käyttäen olemassaolevaa verkkotietoa ilman erityistoimenpiteitä verkkotiedon syötön yhteydessä. Verkkokaavioikkuna aukeaa automaattisesti, kun käyttäjä valitsee ponnahdusvalikon Kaavio -komennon osoitettuaan hiiren oikealla painikkeella haluamaansa verkon kohtaa verkkoikkunassa (Kuva 6). Avautuvan ikkunan kokoa voidaan muuttaa. Kuva 6. Esimerkki verkkokaaviosta. 22

25 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä Verkkokaaviossa käytettävät värit ja symbolit ovat samat kuin verkkoikkunassa Näytä=>Väritys=>Kytkentätila lähdöittäin valinnan aikana. Muuntaja- ja erotintunnukset ovat näkyvillä kaaviossa. Jos tunnusten sijasta verkkoikkunassa on valittu esitettäväksi muuntaja- ja/tai erotinnimet, esitetään ne myös kaaviossa tunnusten sijasta. Hiiren vasemmalla painikkeella voidaan valita haluttu solmu tai solmuväli tarkempaan tarkasteluun, jolloin ko. solmun tai solmuvälin dialogi aukeaa näytölle (ks. "Komponentteihin liittyvä informaatio" sivulla 25) Asema- ja ohjauskuvat sekä sisäiset asemakaaviot Asemakaavioiden avulla voidaan asemien komponentteja käsitellä tarkemmin sekä esittää aseman kytkinlaitteiden kytkentätilat. OperaWS käyttää kahdenlaisia asemakaavioita: MicroSCADAn asema- ja ohjauskuvia sekä omia asemakaaviokuvia (Kuva 7). Omia asemakaavioita käytetään simuloinnin aikana aseman komponenttien tietojen hallintaan. Tavallisesti omat asemakaaviokuvat muunnetaan MicroSCADAn asemakuvista. Asemakaavioita voidaan myös luoda OperaNEn avulla. Asemakaaviokuvien muuntamisesta ja luonnista OperaNEn avulla on kerrottu enemmän Pääkäyttäjän ohjeessa. Kuva 7. Esimerkki OperaWSn omasta asemakuvasta. 23

26 Open++ Opera v Käyttöliittymä Käyttöohje 1MRS MUM Verkkokuvassa asemalle määritelty symboli tarkoittaa asemaa, josta on olemassa kaaviomuotoinen esitys. Näytä=>Näytä=>Asematunnukset -valikkokomennolla määritellään asemien tunnuksien tai nimien esitys verkkoikkunassa. Omat asemakaaviot tulevat näkyville, kun verkkokuva on tarkennettu riittävän lähelle asemaa. OperaWSn tilaseurantatilassa valitsemalla hiiren oikealla painikkeella verkkokuvalla oleva aseman symboli tai jo asemakaavioksi auennut asema ja edelleen Kaavio-toiminto aukeavasta ponnahdusvalikosta, avautuu MicroSCADAn vastaavan aseman asema- tai ohjauskuva erilliseen ikkunaan (Kuva 8). Vastaavat asemakuvat voidaan avata myös komennolla Näytä=>Asemakaavion piirto. Komento avaa dialogin, josta valitaan avattavaksi haluttu asema. Omia asemakaavioita käytetään simulointitilassa, kun hiiren oikealla painikkeella valitaan verkkokuvalla oleva aseman symboli tai jo asemakaavioksi auennut asema sekä edelleen Kaavio-toiminto ponnahdusvalikosta. Vastaavasti voidaan käyttää myös komentoa Näytä=>Asemakaavion piirto. Komento avaa dialogin, josta valitaan avattavaksi haluttu asema. Omia asemakaavioita voi erillisissä ikkunoissa olla yhtäaikaa avoinna useampia. Lähtöjen syöttöpisteen väri MicroSCADAn asema- ja ohjauskuvissa on aina vastaava kuin lähtöjen väri OperaWSn verkkoikkunassa lähdöittäisen kytkentätilan esitystavassa (ks. Pääkäyttäjän ohje). Myös omissa simulointitilassa esitettävissä asemakaaviokuvissa lähtöjen väri vastaa kyseistä verkkoikkunan väritystä. Kuva 8. Esimerkki MicroSCADAn asemakuvasta. 24 OperaNEssä voidaan luoda myös muita keskijänniteverkon kaavioita (Kuva 9). Kaavioita voidaan luoda myös pienjänniteverkon puolella. Tällaisten kaavioiden

27 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä avulla voidaan esittää verkon kohteita, joista tarvitaan tarkempi kaaviomuotoinen esitystapa (esim. muuntamot ja erotinasemat). Pääkäyttäjän ohjeessa on tarkemmin selitetty tällaisten kaavioiden luonti. Kaavio tulee näkyviin verkkoikkunaan, kun verkkokuva on tarkennettu riittävän lähelle kohdetta. Valitsemalla hiiren oikealla painikkeella verkkokuvalla oleva kaavion symboli tai jo kaavioksi auennut kohde sekä edelleen Kaavio-toiminto ponnahdusvalikosta, avautuu kaavio erilliseen ikkunaan. Kuva 9. Esimerkki OperaWSn muuntamokaaviosta Komponentteihin liittyvä informaatio Komponenttien nimien ja tunnusten sekä sijaintipaikkojen esittäminen auttaa halutun komponentin löytämistä verkkokuvasta. Näytä=>Näytä=>Muuntajatunnukset ja Näytä=>Näytä=>Erotintunnukset - valikkojen alakomennot näyttävät kyseiset tunnukset tai nimet verkkokuvassa helpottaen halutun kohteen löytämistä (keskijänniteverkon muuntajatunnukset ja nimet vastaavat pienjänniteverkossa kulutuspaikkatunnuksia ja -nimiä). Tunnuksien ja nimien järjestelmäkohtaisia värimäärityksiä voidaan muuttaa TrueType-symbolien määrittelyn yhteydessä OperaNEssä tai toiminnolla Asetukset=>Yleiset (ks. "Tekstivärien asetukset" sivulla 40). Nimien tai tunnusten esittämistila tallentuu muistiin ohjelman sulkemisen yhteydessä. 25

28 Open++ Opera v Käyttöliittymä Käyttöohje 1MRS MUM Näytä=>Näytä=>Kaukoerottimet, Näytä=>Näytä=>Muuntajaerottimet, Näytä=>Näytä=>Sähköttömät muuntamot komennoilla esitetään kauko-ohjattavat erottimet, muuntajaerottimet ja sähköttömät muuntamot määritellyillä symboleillaan verkkokuvassa. Näytä=>Näytä=>Johtojen tunnukset komento näyttää johtojen tunnukset verkkokuvassa. Näytä=>Näytä=>Sähköttömät muuntamot toiminto kohdistuu työasemassa aktiivisena olevaan kytkentätilaan. Näytä=>Etsi=>Muuntamo ja Näytä=>Etsi=>Erotin komennot auttavat yksittäisen kohteen paikantamisessa avaamalla listan kaikista kohteista ja valinnan jälkeen esittämällä kyseisen kohteen tunnuksen ja nimen verkkokuvassa kohteen kohdalla. Lista voidaan esittää sekä tunnuksen että nimen mukaisessa järjestyksessä. Esitysjärjestys tallentuu muistiin ohjelman sulkemisen yhteydessä. Etsittyjä kohteita voi olla näytöllä samanaikaisesti useita. Muuntajan piirto -dialogissa olevan PJverkko-painikkeen avulla voidaan ladata valitun muuntajan pienjänniteverkko koneen muistiin. Näytä=>Etsi=>Tyhjennä komennolla etsityt ja näytöllä esitetyt kohteet voidaan poistaa verkkokuvalta. Yksittäiseen solmuväliin ja sen loppusolmuun liittyvän dialogin saa näytölle valitsemalla hiirellä ko. solmuväli verkkokuvasta, asemakaaviosta tai verkkokaaviosta (Kuva 10). Sama dialogi voidaan avata myös Solmun tiedot -ponnahdusvalikon komennolla, kun se on avattu valitsemalla hiiren oikealla painikkeella solmu tai solmuväli pääverkkoikkunasta. Solmuväliin liitetyn solmun valinnan jälkeen kyseinen solmu esitetään paikannusmerkillä ja sitä syöttävä solmuväli hälytysvärillä verkkoikkunassa. Kuva 10. Esimerkki Solmu-dialogista keskijänniteverkon muuntajasolmulla. 26 Dialogin sisältö riippuu valitun solmuvälin loppusolmun tyypistä. Dialogi sisältää solmuvälin ja sen mahdollisen loppusolmun perustiedot sekä mahdollisen verkkoanalyysin tuottamia laskentatuloksia. Solmuvälin loppusolmuista tarkasteltavaksi valitaan se solmu, jossa jännitetaso on alhaisempi kuin toisessa solmussa. Tämä tulee huomioida luettaessa verkostoanalyysin tuloksia dialogista. Virran kulkusuunta on aina positiivinen, koska tarkasteltavassa solmussa on alempi jännite. Pätö- tai loisteho voi kuitenkin olla negatiivinen esimerkiksi tapauksessa, jossa johdot ovat ylikompensoituja.

29 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä Lisäksi dialogissa on painikkeita solmuvälin/loppusolmun tietojen tarkasteluun. Painikkeet ovat käytössä ohjelman sisältämien optioiden asettamissa rajoissa. Dokumentit painike on käytössä, jos ko. solmuun on liitetty dokumentteja. Dialogin painikkeiden avulla voidaan tarkastella solmuun/solmuväliin liittyviä keskeytystilastoja (ks. "Keskeytystietojen hallinta" sivulla 103), dokumentteja (ks. "Komponenttiin liitetyt dokumentit" sivulla 32) tehokäyrää (ks. "Tehokäyrä" sivulla 64), suojaavan releen tietoja (ks. "Suojaava rele" sivulla 63), pienjänniteverkkoa (ks. "Verkkoinformaatio" sivulla 20) ja vapaamuotoisia laitekortteja (ks. "Vapaamuotoiset laitekortit" sivulla 27) Lähdön tiedot Klikkaamalla hiiren oikealla painikkeella solmun tai solmuvälin päällä avautuu ponnahdusvalikko. Valitsemalla ponnahdusvalikosta Lähdön tiedot -komento aukeaa näytölle Lähdön tiedot -dialogi (Kuva 11). Dialogi sisältää valitun lähdön tunnuksen ja nimen, lähdön katkaisijan tunnuksen, lähdön pituuden ja lähdöllä olevien muuntajien määrän. Jos verkostoanalyysi on käytössä, dialogi sisältää myös lähdölle lasketun tehon. Kuva 11. Lähdön tiedot -dialogi Vapaamuotoiset laitekortit Komponenttien vapaamuotoisia laitekortteja voidaan hakea näytölle OperaWSssä valitsemalla hiirellä komponenttiin päättyvä solmuväli verkkokuvasta, asemakaaviosta tai verkkokaaviosta ja painamalla Laitekortti-painiketta aukeavasta dialogista. Sekä vapaamuotoisen tietokannan että primääriverkostokomponenttien vapaamuotoisia laitekortteja voidaan hakea näytölle valikkotoiminnolla Tiedostot=>Kohteet. Valikkotoiminto avaa näytölle Valitse komponenttityyppi -dialogin, josta valitaan haluttu komponenttityyppi tarkasteluun. Valinnan jälkeen näytölle aukeaa ko. komponenttityypin vapaamuotoinen laitekortti, joka sisältää tietokannan ensimmäisen komponentin tiedot. Vapaamuotoisia laitekortteja käytetään myös muissa yhteyksissä, kuten dokumenttien, mittausten, keskeytystietojen ja työryhmien yhteydessä (ks. "Komponenttiin liitetyt 27

30 Open++ Opera v Käyttöliittymä Käyttöohje 1MRS MUM dokumentit" sivulla 32, "Mittaustiedot" sivulla 65, "Asiakas- ja muuntopiirikohtaiset keskeytystiedot" sivulla 109 ja "Työryhmien hallinta" sivulla 111). Lomakkeen alaosan tietuevalitsimilla voi vaihtaa tietuetta (eli käsiteltävää komponenttia). Vasemmanpuoleisin painike siirtää ensimmäiseen tietueeseen. Seuraava painike siirtää edelliseen tietueeseen. Oikeanpuoleisin painike siirtää viimeiseen tietueeseen. Sen vasemmalla puolella oleva painike siirtää seuraavaan tietueeseen. Vapaamuotoisilla laitekorteilla käyttäjä voi itse määritellä komponenttien laitekorttien ulkoasun. Toiminnot voidaan käynnistää joko lomakkeessa olevilla toimintopainikkeilla tai hiiren oikealla painikkeella avautuvalla ponnahdusvalikolla (Kuva 12). Painikkeet voivat olla piilotettuina, jolloin käytössä on vain ponnahdusvalikko. Vapaamuotoisilla laitekorteilla tai taulukkomuodossa ponnahdusvalikon Tulostatoiminto tulostaa kyseisen ikkunan sisällön oletuskirjoittimelle. Ohje-toiminto avaa näytölle kyseiseen ikkunaan liittyvän ohjeen. Sulje-toiminto sulkee kyseisen ikkunan. Vapaamuotoisen laitekortin sijainti ja ulkoasu tallennetaan muistiin komponenttityypeittäin laitekortin sulkemisen yhteydessä. Kuva 12. Esimerkki vapaamuotoisesta laitekortista ja sen ponnahdusvalikosta. Laitekortilla ovat OperaWSssä käytössä seuraavat painikkeet: Päivitä Toiminto tallentaa muutetut tiedot. Toiminto on OperaWSssä käytössä ainoastaan manuaalisesti päivitettävien mittausten ja työryhmien vapaamuotoisilla laitekorteilla (ks. "Mittaustiedot" sivulla 65 ja "Työryhmien hallinta" sivulla 111). 28

31 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä Etsi Toiminto avaa Etsi kentästä -dialogin (Kuva 13), jota käytetään halutun komponentin etsimiseen. Etsintä kohdistetaan toiminnon valinnan aikaan aktiivisena olevaan kenttään. Toiminto ei ole käytössä, jos lista tai painike on aktiivisena. Kuva 13. Etsi kentästä -dialogi. Etsinnän suunta -kentässä määritellään etsinnän suunta. Vastaavuus-kentässä voidaan määritellä, haetaanko koko kentän, kentän alun vai kentän osan perusteella. Etsi ensimmäinen- ja Etsi seuraava -painikkeilla käynnistetään etsintä. Paikanna Toiminto paikantaa kyseisen kohteen verkkokuvalta ja esittää sen määriteltyä symbolia käyttäen (ks. Pääkäyttäjän ohje). Paikanna kaikki Toiminto paikantaa kaikki kyseisen komponenttityypin kohteet verkkokuvalta ja esittää ne määriteltyä symbolia käyttäen. Symbolit saa pois näytöltä vapaamuotoisen laitekortin sulkemisen jälkeen toiminnolla Näytä=>Tietokantakyselyt=>Tulokset pois näytöltä. Dokumentit Jos ohjelma sisältää dokumenttikirjasto-option, voidaan verkossa oleviin solmuihin liitettyjä dokumentteja hakea näytölle tällä toiminnolla. Painike on himmennetty, jos kohteeseen ei ole liitetty dokumentteja. Taulukko Toiminto avaa näytölle komponenttityypin kaikki kohteet taulukkomuodossa (Kuva 14). Taulukkomuodossa komponentteja voidaan selata niin että useampi tietue on kerralla näkyvissä. Se tietue, jonka kohdalle siirrytään, tulee valituksi myös vapaamuotoiseen laitekorttiin. Taulukon kokoa ja sarakkeiden leveyksiä voidaan muuttaa hiirellä vetämällä. Sarakkeiden leveydet tallentuvat, kuten myös ikkunan koko ja sijainti. Myös vapaamuotoisen laitekortin sijainti näytöllä ja asetuksissa määritellyt ominaisuudet tallentuvat komponenttityyppikohtaisesti ja niitä käytetään seuraavalla kerralla ko. komponenttityypin laitekorttia avattaessa. 29

32 Open++ Opera v.3.2 Käyttöohje 7 Käyttöliittymä 1MRS MUM Kuva 14. Esimerkki muuntamo-komponenttityypin taulukosta. Haluttua komponenttia voidaan hakea taulukosta ponnahdusvalikon toiminnolla Etsi kentästä. Kun ikkuna suljetaan, taulukossa jäädään sen tietueen kohdalle, joka haussa on viimeksi löytynyt. Taulukon komponentin paikannus verkkokuvalta tapahtuu ponnahdusvalikon Paikanna-toiminnolla. Lajittele Toiminto lajittelee tiedot aktiivisen kentän mukaan. Lajittelujärjestys vaikuttaa selailujärjestykseen sekä taulukkomuotoiseen esitystapaan. Toiminto ei ole käytössä, jos lista tai painike on aktiivisena. Asetukset Toiminto, jonka avulla määritellään vapaamuotoisella laitekortilla näytettävät kentät, niiden järjestys, lomakkeen palstoitus, kenttien leveys ja painikkeiden käyttö (Kuva 15). Vapaamuotoinen laitekortti muuttuu vastaamaan määriteltyjä asetuksia välittömästi dialogin sulkemisen jälkeen. 30

33 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä Kuva 15. Vapaamuotoisten laitekorttien Asetukset-dialogi Tärkeät muuntamot Näytä=>Näytä=>Tärkeät muuntamot toiminnoilla määritellään tärkeiden muuntamoiden esittäminen verkkokuvassa (Kuva 16). Valittujen tärkeysluokkien muuntamot näytetään verkkokuvassa määritellyllä symbolilla. Tärkeitä muuntamoita ei esitetä, jos molemmat tärkeysluokkavälikentät on määritelty tyhjiksi. Tärkeät muuntamot ja niiden esittämisessä käytettävät symbolit määritellään OperaNEllä (ks. Pääkäyttäjän ohje). Kuva 16. Tärkeät muuntamot -dialogi Vapaamuotoiset kohteet ja mittaukset Näytä=>Näytä=>Kohdetyypit -painike on käytössä, jos Open++ Opera sisältää vapaamuotoisen tietokannan option. Painike avaa näytölle verkkokuvassa näytettävien vapaamuotoisen tietokannan sisältämien kohdetyyppien määrittelyyn käytettävän dialogin (Kuva 17). Myös mahdolliset mittauspisteet määritellään OperaWSssä näytettäväksi tämän toiminnon avulla. Vapaamuotoiset kohdetyypit ja niiden sekä 31

34 Open++ Opera v Käyttöliittymä Käyttöohje 1MRS MUM mittauspisteiden esittämisessä käytettävät symbolit määritellään OperaNEssä (ks. Pääkäyttäjän ohje). Vapaamuotoiset kohteet voidaan symbolimäärittelyn yhteydessä määritellä näytettäväksi myös apuverkkoikkunassa. Näytettäväksi valitusta kohdetyypistä näytetään sekä symboli että tunnus, jos ne on määritelty symbolien määrittelyssä. Kuva 17. Näytettävät kohdetyypit -dialogi Komponenttiin liitetyt dokumentit Liitetiedostot ovat tietoa (esim. kuvia tai dokumentteja), jotka on liitetty järjestelmään. Jos ohjelma sisältää dokumenttikirjasto-option, voidaan verkossa oleviin solmuihin liitettyjä dokumentteja hakea näytölle OperaWSssä valitsemalla hiirellä komponenttiin päättyvä solmuväli verkkokuvasta, asemakaaviosta tai verkkokaaviosta ja painamalla Dokumentit-painiketta aukeavasta dialogista. Dokumenttien selailu voidaan tehdä myös vapaamuotoisella laitekortilla olevan vastaavan toiminnon avulla (ks. "Vapaamuotoiset laitekortit" sivulla 27). Painike on himmennetty, jos kohteeseen ei ole liitetty dokumentteja. Jos kohteeseen on liitetty enemmän kuin yksi dokumentti, toiminto avaa taulukon kohteeseen liittyvistä dokumenteista (Kuva 18). Kuva 18. Esimerkki Laitedokumentit-taulukosta. Luettelosta voidaan valita haluttu dokumentti tarkasteltavaksi menemällä oikean dokumentin kohdalle ja valitsemalla Valitse hiiren oikealla painikkeella aukeavasta ponnahdusvalikosta (tai kaksoisnäpäytyksellä). Oikean dokumentin paikallistamisessa on käytössä hakutoiminto Etsi kentästä. Sulje-valinta peruuttaa toiminnon. Kun dokumentti on valittu, näytölle aukeaa Laitedokumentti-dialogi (Kuva 19). 32

35 1MRS MUM Käyttöohje Open++ Opera v Käyttöliittymä Kuva 19. Esimerkki Laitedokumentti-dialogista. Dialogi suljetaan Sulje-painikkeella. Yleisimmillä kuvatiedostotyypeillä (BMP, ICO, CUR, RLE, WMF, EMF, GIF, JPG) kuva näytetään Laitedokumentti-dialogin ikkunassa. Painikkeella Näytä (tai kaksoisnäpäyttämällä kuvaa) avautuu erillinen ikkuna, jossa dokumentti esitetään. Näytä-painike on himmennetty, jos dokumentti ei ole kuva. Avaa-painikkeella näytetään kuva avaamalla ohjelma, johon ko. dokumentin tiedostotyyppi on rekisteröity (esim. doc-tiedostotyyppi näytetään MS Wordssä). Paluu erillisikkunasta tapahtuu Esc-näppäimellä. Dokumentteja voidaan hakea näytölle myös valikkotoimintojen avulla. Tiedostot=>Dokumentit=>Komponentit -valikkokomento avaa näytölle tietokannassa ensimmäisenä olevan dokumentin vapaamuotoisen laitekortin (Kuva 20), jonka avulla voidaan selailla tietokannassa olevia dokumentteja (ks. "Vapaamuotoiset laitekortit" sivulla 27). Tiedostot=>Dokumentit=>Liitetiedostot - valikkokomento avaa standardin tiedostonavaus-dialogin, jonka avulla voidaan etsiä haluttu liitetiedosto. Valittu tiedosto avataan näytölle tiedostonimen tyypille rekisteröidyssä sovellusohjelmassa. Kuva 20. Esimerkki komponenttiin liitetyn dokumentin vapaamuotoisesta laitekortista. 33
