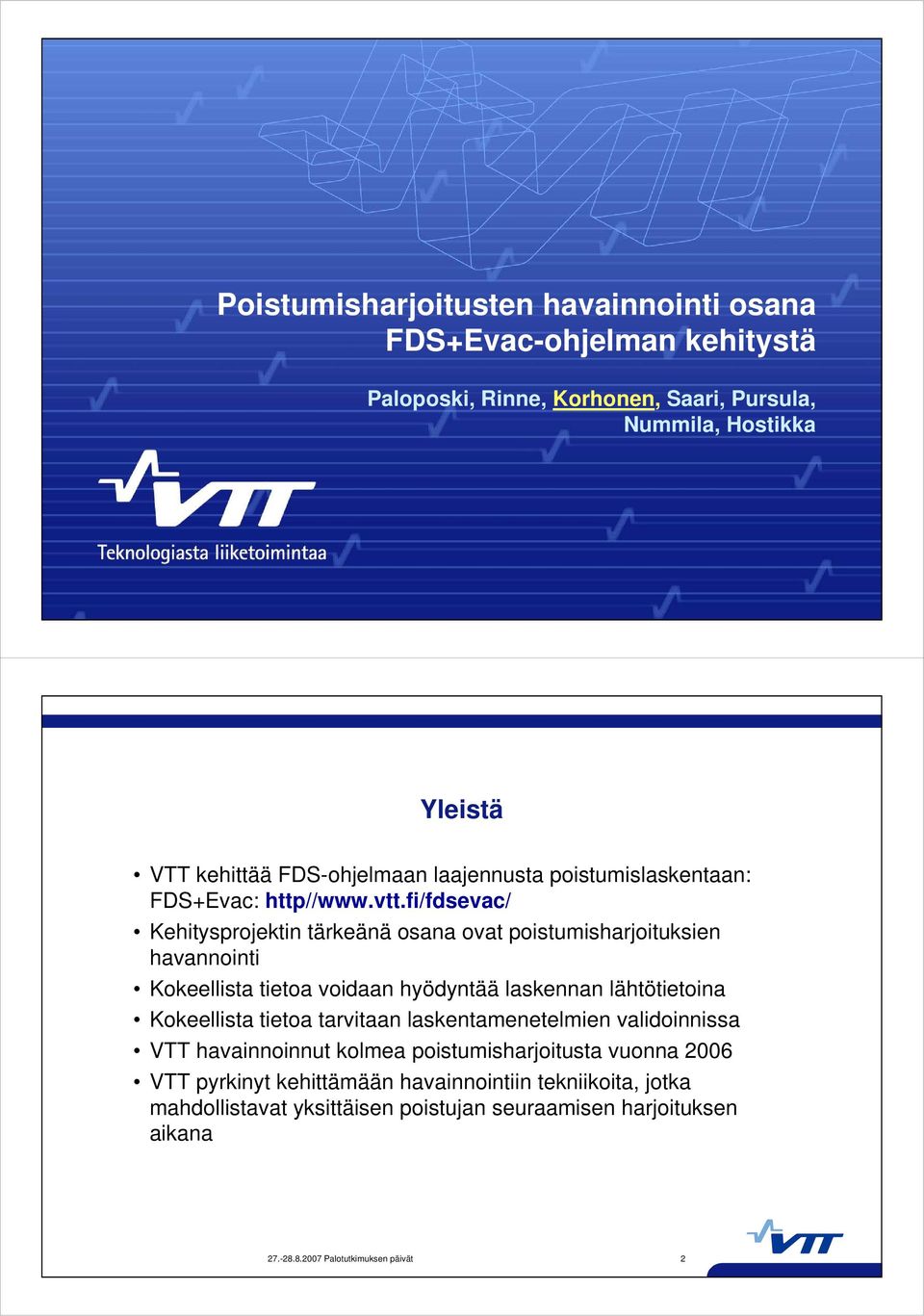

1 Poistumisharjoitusten havainnointi osana FDS+Evac-ohjelman kehitystä Paloposki, Rinne, Korhonen, Saari, Pursula, Nummila, Hostikka Yleistä VTT kehittää FDS-ohjelmaan laajennusta poistumislaskentaan: FDS+Evac: http// Kehitysprojektin tärkeänä osana ovat poistumisharjoituksien havannointi Kokeellista tietoa voidaan hyödyntää laskennan lähtötietoina Kokeellista tietoa tarvitaan laskentamenetelmien validoinnissa VTT havainnoinnut kolmea poistumisharjoitusta vuonna 26 VTT pyrkinyt kehittämään havainnointiin tekniikoita, jotka mahdollistavat yksittäisen poistujan seuraamisen harjoituksen aikana 2

2 Poistumisen havannointi Hallitseva tekijä: ruuhka ihmismassan tarkkailu yksilöitä ei välttämätöntä tunnistaa Hallitseva tekijä: päätöksenteko tarkkaillaan yksilöitä yksilöt välttämätöntä tunnistaa 3 Poistumisharjoitukset 1. Iso kirjasto (189 hlö, vajaa 6 min) VTT harjoitteli havainnointia 2. Suuri toimistorakennus (ruuhkaisin portaikko: 281 hlö, 6 min) monta kerrosta, kaksi kolmesta pääreitistä savutettu havannointi keskitettiin savuttomaan portaikkoon suomalaista dataa portaikoista 3. Toimistorakennus (139 hlö, vajaa 6 min) matalahko, portaikkodataa jo edellisestä kokeesta ihmisten päätöksenteon seuraaminen Osa tavoitteista saavutettiin, osa ei. Kokeellisessa työssä ei voi aina varautua kaikkeen, jos käytettävät resurssit ovat rajalliset. 4

3 Videomateriaali Portaikkoa kuvattiin ulko- ja sisäpuolelta kaikkiaan 9 eri kameralla DV2 DV7 DV9 5 Videomateriaali Ajan nollahetki = hälytys Yhteensä 281 poistujaa 3 25 Ulko-ovi (yht. 281) Henkilömäärä krs 3.krs 4.krs 5 5.krs 6.krs Aika (min) 6

4 RFID-tunnistaminen RFID (Radio Frequency IDentification) on radiotaajuinen etätunnistusmenetelmä RFID-tunnisteet sisältävät antennin, jolla vastaanotetaan ja lähetetään radiotaajuiset kyselyt RFID-lähetin-vastaanottimelta Lähetin-vastaanottimet oli sijoitettu kerroksiin 6-3 sekä 1. kerrokseen ulko-oven läheisyyteen Tunnisteet oli jaettu osalle henkilökuntaa etukäteen (passiiviset tunnisteet) 7 RFID-tunnistaminen antenni DV-kamera RFID-tunnisteet 8

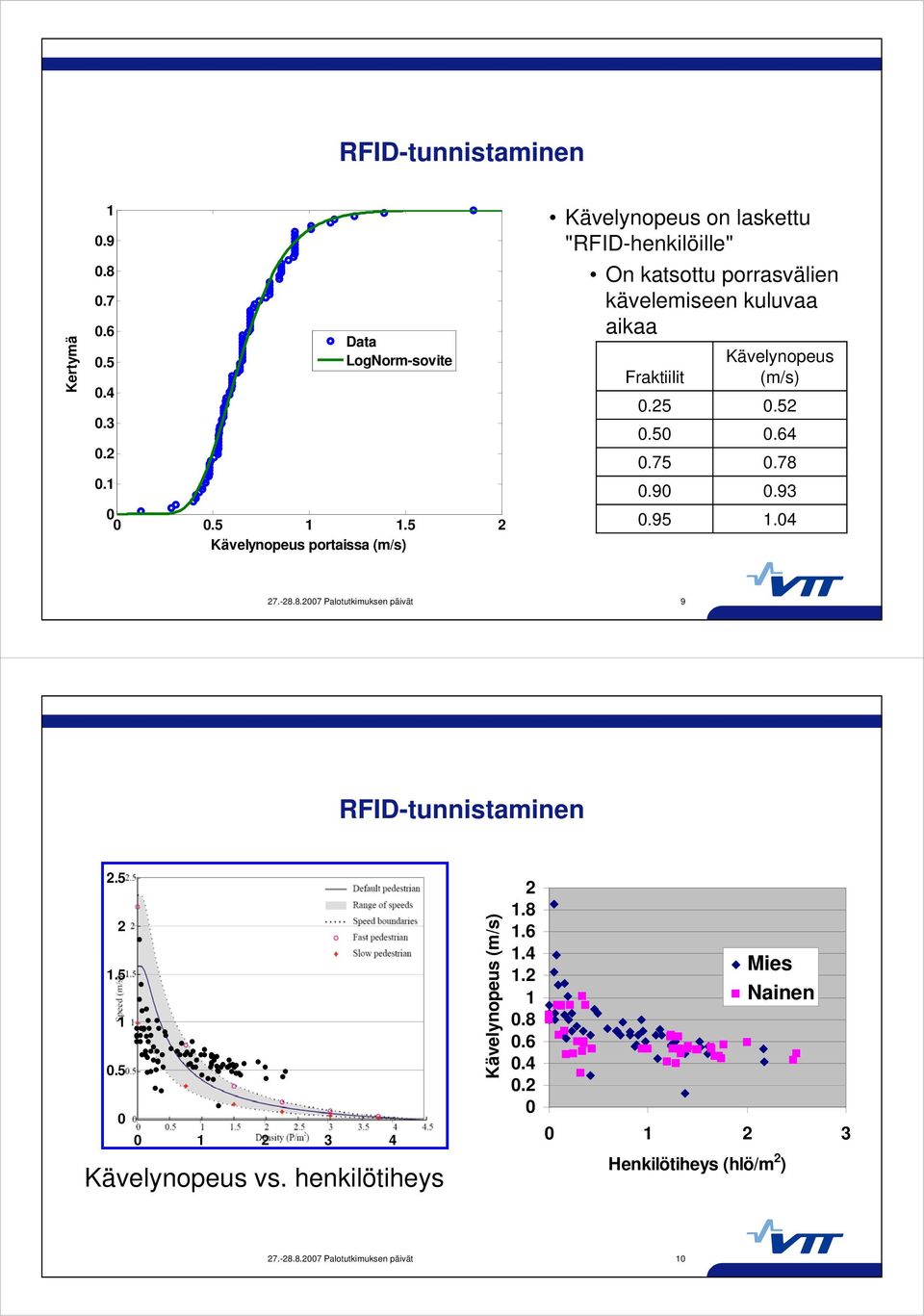

5 RFID-tunnistaminen Kertymä Data LogNorm-sovite Kävelynopeus portaissa (m/s) Kävelynopeus on laskettu "RFID-henkilöille" On katsottu porrasvälien kävelemiseen kuluvaa aikaa Fraktiilit Kävelynopeus (m/s) RFID-tunnistaminen Kävelynopeus vs. henkilötiheys Kävelynopeus (m/s) Mies Nainen Henkilötiheys (hlö/m 2 ) 1

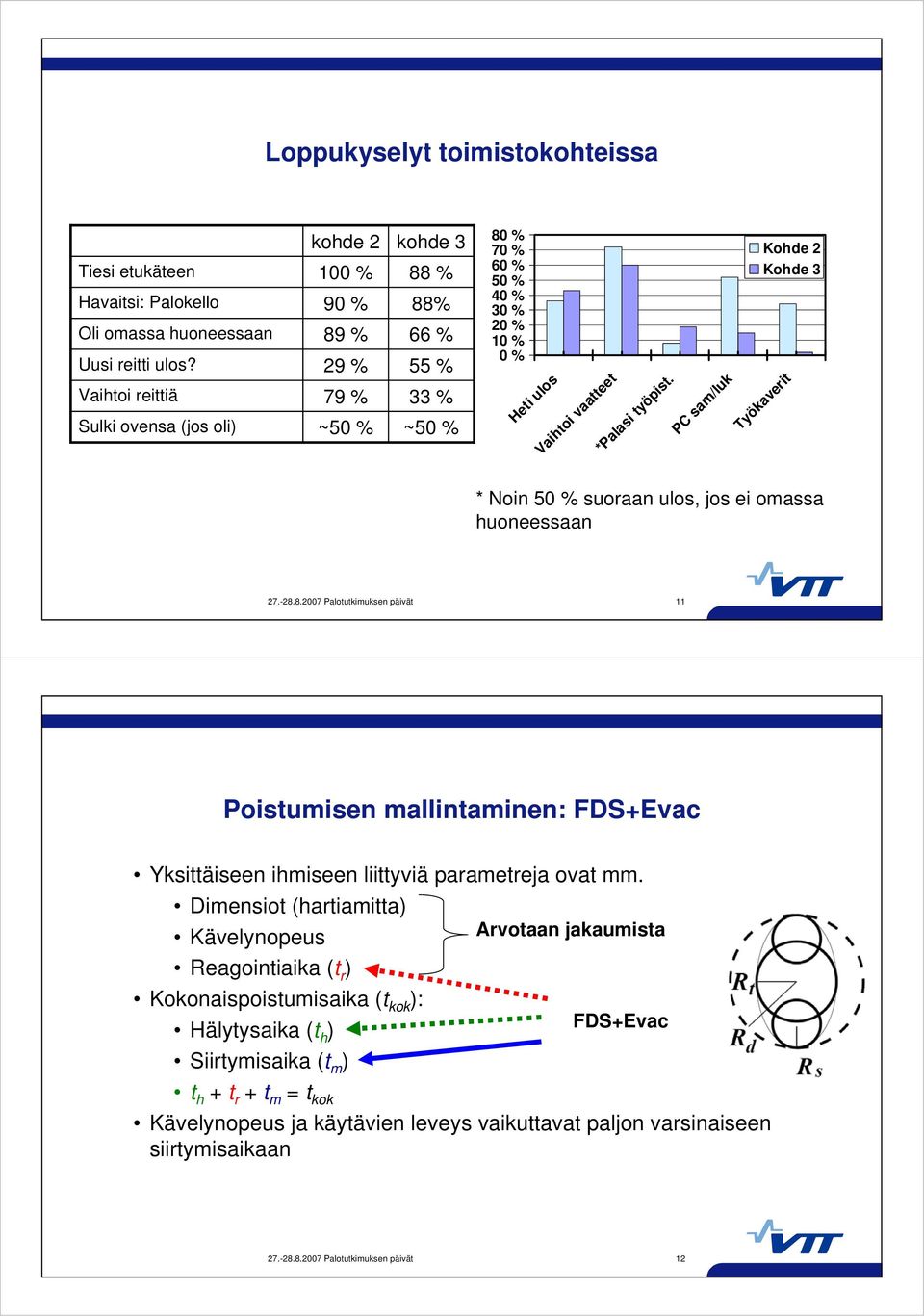

6 Loppukyselyt toimistokohteissa Tiesi etukäteen Havaitsi: Palokello Oli omassa huoneessaan Uusi reitti ulos? Vaihtoi reittiä Sulki ovensa (jos oli) kohde 2 1 % 9 % 89 % 29 % 79 % ~5 % kohde 3 88 % 88% 66 % 55 % 33 % ~5 % 8 % 7 % 6 % 5 % 4 % 3 % 2 % 1 % % Heti ulos Vaihtoi vaatteet *Palasi työpist. PC sam/luk Kohde 2 Kohde 3 Työkaverit * Noin 5 % suoraan ulos, jos ei omassa huoneessaan 11 Poistumisen mallintaminen: FDS+Evac Yksittäiseen ihmiseen liittyviä parametreja ovat mm. Dimensiot (hartiamitta) Kävelynopeus Arvotaan jakaumista Reagointiaika (t r ) Kokonaispoistumisaika (t kok ): Hälytysaika (t h ) FDS+Evac Siirtymisaika (t m ) t h + t r + t m = t kok Kävelynopeus ja käytävien leveys vaikuttavat paljon varsinaiseen siirtymisaikaan 12

7 Poistumisen mallintaminen: FDS+Evac v porras = v tasainen x k 3 ULKO-OVI v tasainen =,95 1,55 m/s Ajan nollahetki = hälytys Henkilöt astuneet porrastasanteelle samalla ajalla kuin koetilanteessa k =.75 -arvolla päästään lähimmäksi koetilannetta Henkilömäärä rakennuksesta ulos poistumisharjoitus k=.25 k=.5 k=.75 k= Aika (min) 13 Yhteenveto VTT havannoitsi v. 26 kolme poistumiskoetta: Palvelevat FDS+Evac ohjelmiston kehitystyötä että yleensä turvallisuustyötä Havannointitekniikoita: silmät, (digi)videot, RFID-tunnistaminen, stereokamera, loppukyselyt Havannointi suuritöistä + aikaavievää Tulevaisuus: valvontakamerat? Rahoitus & Yhteistyö Rahoitus: TEKES, Palosuojelurahasto, YM, VTT, SA Yhteistyö: TKK, HY, NIST (USA) 14
