John Deere -niittomurskaimet Niittotehoa parhaimmillaan. Taka- ja etunostolaitemallit, sekä hinattavat mallit.

Transkriptio

1 John Deere -niittomurskaimet Niittotehoa parhaimmillaan. Taka- ja etunostolaitemallit, sekä hinattavat mallit.

2 JD-niittomurskainmallisto John Deerellä on markkinoiden näyttävin, laadukkain ja laajin niittomurskainmallisto. Nämä koneet ovat kovassa käytännön työssä testatut. Kestävyydessä ja luotettavuudessa ne ovat saavuttaneet legendaarisen maineen. John Deerellä niität tehokkaasti ja murskaat hellävaraisesti. Sillä teet puhdasta rehua, jota karjasi syö mielellään. Mallistomme on nyt entistä laajempi. Kaikissa koneissamme on saman tyyppinen perusrakenne: matala lautasteräpalkki ja teräksisin varstoin varustettu murskain. Terässä on lujarakenteinen runko-osa. Niitosta aiheutuvat rasitukset jakaantuvat tasaisesti koko teräpalkin mitalle. Erikoiskonstruktio takaa ainutlaatuisen vääntöjäykkyyden. Murskainosassa on teräksiset murskainsormet Ne ovat muovisormia kestävämmät ja ne toimivat luotettavasti myös rehevässä kasvustossa ja suurella niittonopeudella ajettaessa. Mitä parempaa rehua karjallesi tarjoat, sitä paremmin se tuottaa. Siksi Sinun kannattaa investoida laadukkaisiin koneisiin. Valitse John Deere niittomurskain! Niittomurskainmalliston tehokkaimpaan päähän on tullut suurten karjatilojen ja urakoitsijoiden tervetulleeksi toivottamat suurtehokoneet: kolme ns. perhosmallia, joiden työleveydet etuniittomurskainyhdistelmänä ovat 8,1 ja 8,8 m. Kaikki kokoluokat kattava niittomurskainm Jo tuttujen John Deere -niittomurskaimien lisäksi mallisto on laajentunut näillä uutuus-koneilla: takanostolaitekoneet 324A ja 328A perhosmalli 488 Twin karhonsiirtäjillä varustettuna (kuva alla)

3 allisto vaativien asiakkaiden tarpeisiin Sisällysluettelo John Deere -niittomurskaimet John Deere -teräpalkki 4-5 Murskaimet sarjan hinattavat mallit sarjan hinattavat mallit sarjan hinattavat mallit Etunostolaite-mallit Takaostolaite-mallit , 388- ja 488-perhosmallit Tekniset tiedot 0-21 Vihreän linjan koneet Varaosa- ja huoltopalvelut 4 NIITTOTEHOA PARHAIMMILLAAN

4 Kestävä ja matala teräpalkki Uudenaikainen, erittäin matala teräpalkki on nyt useimmissa hinattavissa John Deere -niittomurskaimissa. Kukin lautanen öljykylvyssä toimivine voimansiirtorattaineen muodostaa yhden moduulin. Se on huollon kannalta optimaalinen ratkaisu. Mataluuden ansiosta terää ei tarvitse kallistaa nokalleen, vaan se voidaan pitää vaakasuorassa myös lyhyeen sänkeen niitettäessä. Leikkuujälki on tasainen ja siisti. Niiton jälkeen uusi kasvusto versoo nopeasti ja pelto tuottaa runsaan nurmisadon. Vaakasuorassa olevat leikkuuterät eivät ole kovinkaan alttiita kivivaurioille verrattuna perinteiseen korkeampaan teräpalkkiin, jota oli tietyissä niitto-olosuhteissa pidettävä hieman ottavassa asennossa. Moduulirakenteinen teräpalkki aja nopeammin niitä tehokkaammin puhtaampi ja tarkempi leikkuu niittää vaikeuksitta myös kostean ja sitkeän lakokasvuston vähäinen huollon tarve, alhaiset kunnossapitokulut toimii ongelmitta eri tyyppisissä kasvustoissa Vaihdettavat suojanokat terän kiinnityspultin mutterin molemmin puolin estävät mutterin kulumisen ja rehun kietoutumisen siihen, mikä helpottaa terälapun vaihtoa. Siisti niittojälki on puhtaan rehun Matala teräpalkki koostuu valuteräksisistä moduuleista. Rakenteensa ansiosta teräpalkki voidaan pitää vaakasuorassa vielä 20 mm:n leikkuukorkeudella. Leikkuuterät rasittuvat vähemmän ja kivivaurion riski vähenee. Huoltoaikaa säästyy, sillä jokainen terälautanen on varustettu varolaitteella. Navassa olevat nokat murtuvat terälautasen pysähtyessä kiinteään esteen osuessaan. Korjaus ei kestä tuntikausia, vaan selviät siitä muutamassa minuutissa. Koko teräpalkin tai voimansiirron osien korjauksen sijasta selvitään vain yhden komponentin irrotuksella ja vaihdolla. Karja syö mielellään John Deerellä niitettyä korkealaatuista rehua ja tuottaa hyvin. Erikoisteräsvalu on selvästi tavallista valurautaa kestävämpää. Teräpalkki on erittäin lujarakenteinen. Koko vetorattaisto on öljykylpyinen, mikä alentaa käyntiääntä sekä jäähdyttää ja voitelee tehokkaasti. Kussakin moduulissa on kaksi käyttöratasta ja yksi lautasta pyörittävä vetoratas. Kehänopeus terän kärjessä on 85 m/sek. 4

5 ensimmäinen edellytys Uudenaikaista tekniikkaa Teräpalkin hammasrattaiston kestävyys on varmistettu ainutlaatuisella tavalla. Jokaisen terälautasen alla on napa, jonka vetonokat murtuvat lautasen pysähtyessä kiinteään esteen osuessaan. Täten vältytään kalliilta ja aikaa vievältä korjaukselta. Työhön päästään takaisin yhden osan vaihdon jälkeen. John Deeren teräpalkki koostuu patentoiduista moduuliosista. Moduulit voidaan irrottaa ja vaihtaa yksitellen, mikä yksinkertaistaa korjauksen. Vaihdettavat suojanokat kiinnitysmutterin ympärillä estävät mutterin kulumisen eikä ruoho takerru mutteriin. Mutterin avaaminen helpottuu, mikä nopeuttaa teränvaihdon. Yhden moduulin irrotuksen jälkeen muut osat jäävät kiinni teräpalkin runkoon eikä runkopalkkia tarvitse purkaa kokonaisuudessaan. Uudenaikainen jousitusmekanismi keventää ja vakauttaa teräpalkin liikkeitä ja estää kyntämisen. Jousitus myös tasapainottaa koneen kulkua tiellä nopeassa kuljetusajossa. Kukin moduuli on valmistettu erikoisteräsvalusta ja ne ovat identtisiä päätymoduuleita lukuunottamatta. Suorat päädyt helpottavat kiinnitysreikien linjauksen. Hammasrattaat ovat öljykylpyiset. 5

6 Kelamuskain Rehun hyvän laadun kannalta sopiva murskausaste on vähintään yhtä tärkeää kuin puhdas niitto. Murskaus on oikeastaan väärä sana, kun puhutaan niiton jälkeisestä rehun käsittelystä. John Deeren kelamurskaimessa rehu ei murskaudu, vaan se joutuu hankauslevyn ja terässormien väliin. Kasvin pintasolukko rikkoontuu, ja kuivuminen lähtee vauhdilla alkuun. Hankauslevyä voidaan tarvittaessa säätää etäämmäksi murskaimen sormista, mikä tekee ruohon käsittelyn vielä hellävaraisemmaksi. Sen lisäksi myös murskainkelan kierroslukua voidaan säätää. Teräksiset murskainsormet ovat hyvin kestävät. Murskainsormet on kiinnitetty niveltyvästi ja ne ovat helposti vaihdettavissa. Valmistuksen yhteydessä jokainen roottorikela tasapainotetaan yksilöllisesti. John Deere on saatavana myös telamurskaimella varustettuna (sivu 7). Se on sopivin ratkaisu, mikäli tilalla viljellään lehtevää apilaa tai sinimailasta. John Deeren V-malliset terässormet ovat kilpailijoiden muovisormia kestävämmät. Suurellakin ajonopeudella ne saavat lujan otteen rehusta ja ohjaavat sen kelan ja hankauslevyn väliin. Nivelöidyn kiinnityksen ansiosta sormet pääsevät väistämään esim. kiveen osuessaan. Hyvä ja tasainen murskaustulos, nopea karhon kuivuminen. Niitetyt korret hankautuvat toisiaan ja hankauslevyä vasten. Korren pintasolukko rikkoontuu ja kuivuminen pääsee vauhdilla alkuun. Saat korkealaatuista rehua. Valmistuksen yhteydessä jokainen murskainkela testataan ja tasapainotetaan yksilöllisesti tasaisen käynnin varmistamiseksi. Korkealaatuista rehua Terässormilla varustetun murskainkelan keskipakoisvoima on suuri, joten kela vie vain vähän tehoa ja se pyörii vakaasti myös vaihtelevassa kasvustossa. John Deeren vahvuudet teräksiset murskainvarstat ovat muovipiikkejä kestävämmät sopiva murskausaste, korkealaatuinen rehu karho kuivuu nopeasti, rehunkorjuuseen päästään pian maittavaa rehua syövät eläimet tuottavat paremmin maitoa ja lihaa Kaikissa konemalleissa murskainsormien kärkien ja hankauslevyn välystä voidaan säätää ilman työkaluja. 6

7 tehokkailla koneilla Telamurskain Lehtevää apila- ja sinimailaskasvustoa on käsiteltävä erityisen varovaisesti. Tämän vuoksi monista John Deere -niittimurskaimista on saatavana myös telamurskaimella varustettu malli. Kasvin korsi ja lehdet litistyvät kuvioitujen telojen välissä. Lehtevää rehua tämä malli käsittelee kelamurskainta hellävaraisemmin, mikä parantaa ravinteiden säilyvyyttä ja rehun laatua. Telojen pinnoite on vulkanoitu suoraan akseleiden teräsvaippaan, joten telat pyörivät luotettavasti myös raskaasti kuormitettuna. Kestävät uretaanitelat Uretaanipinnoite on vulkanoitu akseleiden vaippaan alhaisessa lämpötilassa, joten teräsytimen ominaisuudet eivät muutu. Pitkät telat pysyvät suorina, ja niiden puristusvoima on tasainen koko koneen leveydeltä. Murskaintelojen pintamateriaali on mallista riippuen joko kumia tai polyuretaaniaa. 131-, 324- ja 328:ssa on kumitelat, kun taas malleissa 530, 535, 730 ja 735 telojen pinta on polyuretaania. Voimakas telojen kuviointi lisää litistysvoimaa ja varmistaa rehun esteettömän kulun telojen välistä. Kuvioidut telat puristavat kasvin varren ja lehtien pintasolukon rikki. Rehun kuivuminen nopeutuu ratkaisevasti. Telaniittomurskain soveltuu erityisen hyvin lehtevän apilan ja sinimailasen niittoon. Teloissa on hammasratasvoimansiirto, mikä takaa varman pyörinnän ja ajoituksen pysymisen oikeana. 7

8 Hinattavat 500-sarjan mallit 500-sarjan hinattavat niittomurskaimet ovat työasennossaan perinteisen hinattavan koneen tapaan takaoikealla. Reilusti kääntyvän vetoaisan ansiosta kone voidaan siirtää kuljetusasentoon suoraan traktorin taakse, mikä helpottaa liikkumista pellolta toiselle. 500-sarjan malleissa on uudenaikainen jousitus. Se vaimentaa koneen vaappumista nopeasti ajettaessa. Ajonopeutta voidaan lisätä, mikä puolestaan parantaa työsaavutusta. Teräpalkki on matala ja se koostuu erillisistä moduuleista (kts. sivu 4). Lyhyeen sänkeen niitto onnistuu teräpalkkia kallistamatta, joten leikkuujälki on hyvä. Moduulirakenne nopeuttaa huoltoa ja pienentää kustannuksia. Kelamurskaimessa on kestävät terässormet, mutta 530- ja 535- mallit on saatavana myös telamurskaimella varustettuna. Monet tekniset ratkaisut ovat saman kaltaiset kuin kestäviksi tunnetuissa 700-sarjan malleissa. Esim. terälautasen navassa on varmuusnokat, jotka toimivat ylikuormitussuojana. Viimeisteltyä työtä hitsaussaumoja myöten. Luja rakenne takaa kestävyyden ja luotettavan toiminnan. Hinattavalla koneella Vahva John Deere 500-sarja kuljetusleveys on sama kuin koneen työleveys John Deere -teräpalkki, alhaiset kunnossapitokulut matala teräpalkki, siisti leikkuu myös lyhyeen sänkeen uudenaikainen vaimentava jousitus mahdollistaa suuremman ajonopeuden 8

9 tehokkuutta rehuntekoon Säädettävillä karhonohjauslevyillä voidaan vaikuttaa karhon leveyteen ja korkeuteen. Kääntyvässä vetolaitteessa on kaksi kulmavaihteistoa, joihin nivelakselit kytkeytyvät Vetopiste on melko takana, joten aisa pääsee kääntymään hyvin jyrkkään kulmaan. Vetokoukkuun kiinnitettävää silmukkavetolaitetta käytettäessä nivelakselin murrosnivel rajoittaa kääntymiskulmaa. Tilauksesta on saatavana vetovarsiin ja työntövarteen kiinnittyvä valolaite. Vetoaisan niveltyvä kiinnityspiste on matalalla ja lähellä koneen keskilinjaa. Kone kulkee vakaasti traktorin ajolinjan sivulla. Sähkösäätöiset karhonohjaimet on saatavana 500- ja 700-sarjan malleihin. Vierekkäiset karhot voidaan ohjata lähelle toisiaan. Leveällä noukkimella varustettu silppuri tai paalain pääsee työkentelemään täydellä teholla, ja ajokierroksia pellolla tulee vähemmän, mikä säästää aikaa ja alentaa työkustannuksia. 9

10 700-sarjan niittomurskaimet Oletko tutustunut niittomurskaimien eliittiin? Tässä se on: kääntyvällä vetoaisalla varustettu niittomurskain, kaksi mallia: John Deere 730 ja 735. Ne ovat John Deeren, maailman kokeneimman maatalouskoneiden valmistajan vastaus suurtilallisten ja urakoitsijoiden tarpeisiin. JD 730- ja 735 -malleissa on kääntyvä vetoaisa. Sen ansiosta voit käyttää ns. meno-paluu -niittotapaa. Aloitat niiton pellon reunasta ja etenet kohti toista reunaa edestakaisin ajaen kuten paluuauralla. Halutessasi voit kiertää peltoa ympäri ajaen. Pitkä vetoaisa mahdollistaa tiukkojen, 90 asteen käännösten teon pysähtymättä. Matala teräpalkki koostuu teräsvaletuista moduuleista. Mallista riippuen työleveys on 3,0 m tai 3,5 m leveä. Edestakaisin ajaen karhot ovat vieretysten, saman suuntaiset ja yhtä pitkät. Paalaus- ja silppuamisvaiheessa meno-paluu -niitolla tehdyt karhot säästää työaikaa verrattuna ympäri ajaen tehtyjen karhojen noukintaan. Meno-paluu -niitto kuuluu Unohda karhoon sukeltava leikkuuterä. Kääntyvällä vetoaisalla varustettu kone kääntyy paikallaan eikä sotke edellistä karhoa. 700-sarjan niittomurskaimet kääntyvä vetoaisa mahdollistaa meno-paluu -niiton edestakaisin ajaen karhot ovat saman suuntaiset, mikä helpottaa paalausta ja silppurilla ajoa alhaiset kunnossapitokulut matala teräpalkki tehokas jousivaimennus mahdollistaa nopean ajon 10

11 tehokkaaseen rehuntekoon Suuri rengaskoko, maan pinta ei tiivisty eikä kone ei uppoa. Vakaa kulku epätasaisellakin pellolla. Isot renkaat eivät riko sänkeä, odelma lähtee nopeaan kasvuun. Pitkät, säädettävät jouset tasapainottavat terää nopeassa ajossa. Ne palauttavat teräpalkin automaattisesti leikkuuasentoon esteeseen ajon jälkeen. Siipiruuvikiinnitteisten karhonohjauspeltien avulla voit säätää karhon leveyttä. Kääntyvä vetoaisa (500- ja 700-mallit) kiinnittyy vetovarsiin lukittavaan vetokaareen, mikä parantaa koneen ketteryyttä merkittävästi tavalliseen hinattavaan malliin verrattuna. Voit tehdä 90 käännökset aisan ilman vaaraa, että aisa osuisi traktorin takapyörään. Teräpalkin kallistuksen hydraulisäätö (lisävaruste) mahdollistaa hienosäädön ajon aikana. 700-sarjan niittomurskain voidaan varustaa hydraulitoimisella karhojen yhdistimellä. 6 metrin lakeinen voidaan yhdistää 2,3 m leveäksi kaksoiskarhoksi. Sähkösäätöiset, pitkät karhonohjainlevyt (lisävaruste) siirtävät karhot lähelle toisiaan ajosuunnasta riippumatta. Silppuri ja paalain voivat työskennellä täydellä teholla, kun noukkimelle tulee kaksinkertainen määrä rehua. Ajokierrokset pellolla puolittuvat, mikä säästää aikaa ja kustannuksia. 700-sarjan niittomurskaimet on valmistettu järeästä teräksestä huolellisesti hitsaten. Rakenne on vääntöjäykkä ja luja. Kestävän koneen maineessa oleva 700-malli on kovaa valuuttaa myös silloin kun haluat vaihtaa vuosikertaa tai siirryt ajosilppuriin. 11

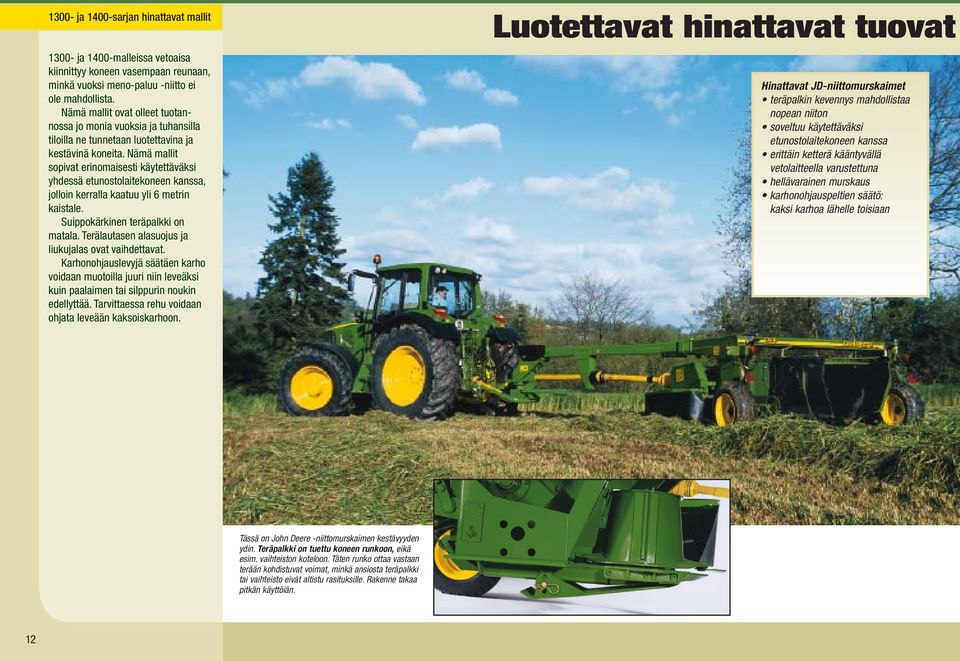

12 1300- ja 1400-sarjan hinattavat mallit ja 1400-malleissa vetoaisa kiinnittyy koneen vasempaan reunaan, minkä vuoksi meno-paluu -niitto ei ole mahdollista. Nämä mallit ovat olleet tuotannossa jo monia vuoksia ja tuhansilla tiloilla ne tunnetaan luotettavina ja kestävinä koneita. Nämä mallit sopivat erinomaisesti käytettäväksi yhdessä etunostolaitekoneen kanssa, jolloin kerralla kaatuu yli 6 metrin kaistale. Suippokärkinen teräpalkki on matala. Terälautasen alasuojus ja liukujalas ovat vaihdettavat. Karhonohjauslevyjä säätäen karho voidaan muotoilla juuri niin leveäksi kuin paalaimen tai silppurin noukin edellyttää. Tarvittaessa rehu voidaan ohjata leveään kaksoiskarhoon. Luotettavat hinattavat tuovat Hinattavat JD-niittomurskaimet teräpalkin kevennys mahdollistaa nopean niiton soveltuu käytettäväksi etunostolaitekoneen kanssa erittäin ketterä kääntyvällä vetolaitteella varustettuna hellävarainen murskaus karhonohjauspeltien säätö: kaksi karhoa lähelle toisiaan Tässä on John Deere -niittomurskaimen kestävyyden ydin. Teräpalkki on tuettu koneen runkoon, eikä esim. vaihteiston koteloon. Täten runko ottaa vastaan terään kohdistuvat voimat, minkä ansiosta teräpalkki tai vaihteisto eivät altistu rasituksille. Rakenne takaa pitkän käyttöiän. 12

13 tehokkuutta rehuntekoon Vetovarsiin kiinnittyvä vetolaite on varsin käyttökröpoinen ja hinnaltaan edullinen. Kaukana takana sijaitseva murrosnivel mahdollistaa melko jyrkät käännökset päisteissä. Kääntyvään vetolaitteeseen kuuluu kaksi päällekkäistä kulmavaihdetta, jolloin nivelakseli pysyy koko ajan suorassa. Tämä rakenne sallii hyvin jyrkän käännöksen. 13

14 Niittomusrain edessä ja takana Traktori ei tallaa niitettävää kasvustoa. Se on yksi etunostolaitekoneen hyvistä ominaisuuksista. Valitse tehokas 131-malli tai pienempi 228A. Molemmat lisäävät rehunkorjuun tehokkuutta aivan ratkaisevasti. Kun käytät etunostolaitekonetta yksinään, epäsäännöllisen muotoisten peltokuvioiden niitto helpottuu oleellisesti. Vai haluaisitko tuplata niittotehon? Siihen John Deerellä on hyvä ratkaisu: etunostolaitekone eteen ja toinen niittomurskain taakse. Tällä yhdistelmällä voit niittää jopa 7 hehtaaria tunnissa. Hinattavan niittomurskaimen karhonsiirtäjä tekee etunostolaitekoneen kanssa suuren kaksoiskarhon ilman haravointia. 630B-noukkimella varustettu ajosilppuri poimii kaiken talteen kerta-ajolla (alempi piirros) ja 530 -mallit yhdessä niittävät 6,1 metrin luo on kerta-ajolla. Kun liität takana olevaan koneeseen karhonyhdistäjän, siitä syntyy 2,3 m leveä kaksoiskarho, jonka voit paalata tai silputa kerta-ajolla, edellyttäen, että koneessa on riittävän leveä noukin. Erittäin tehokasta. Etunostolaitekoneen edut niittoteho jopa 7 ha/h yhdessä taakse kiinnitetyn niittomurskaimen kanssa luja, toimintavarma ja luotettava rakenne uudenaikainen kevennysjousitus mahdollistaa suuremman niittonopeuden helppo käsitellä päisteissä ja pienillä peltolohkoilla Etu- ja takanostolaitekoneyhdistelmä (mallit ) niittävät yhdessä 6,2 leveän kaistaleen. Etunostolaitekoneella Konemallit ja yhdistelmät Konemalli Teoreettinen Kahden Suositeltu leikkuuleveys (m) vierekkäisen JD-noukintyyppi karhon leveys (m) 324A x 2,4,2 640B 328A x 2,8,7 645B 328A + 228A 5,6,9 645B 1355 x 2,5,1 640B 1365 Classic x 3,0,7 645B 530 tai 730 x 3,0,9 645B 535 tai 735 x 3,5 4, Classic + pitkät karhonohjaimet 2 x 3,0,2 640B 530 tai karhon siirtäjä 2 x 3,0 1,9 630B 535 tai karhon siirtäjä 2 x 3,5,2 630B 530 tai kar. siirt ,1 1,9 630B 535 tai kar. siirt ,6,2 630B 14

15 tehokkuutta Etunostolaitekoneen jousitus on toteutettu puolisuunnikasvarsiston avulla niin, että teräpalkki myötää pellon pintaa traktorista riippumatta. 228A-mallissa on automatiikka, joka pitää terän kevennyksen ennakkosäädön mukaisessa arvossa. Luonnollisesti kone on varustettu laukaisulaitteella. Teräpalkki nousee ylös kiinteään esteeseen osuessaan. Esteen jälkeen kone palautuu takaisin työasentoon. Kevennysjousien jäykkyyttä voidaan säätää olosuhteiden vaatimalla tavalla. 131-mallin työleveys on 3,1 m, mutta suojukset voidaan kääntää sisäänpäin, jolloin kuljetusleveys on vain 3,0 m. Uusiutuneessa 131-mallissa on hydropneumaattinen jousitus, jotta teräpalkki myötäisi maata mahdollisimman hyvin. Kone seuraa maan pintaa epätasaisuuksista ja traktorin liikkeistä välittämättä. Voit ajaa nopeammin ja niittää tehokkaammin. Siipiruuvikiinnitteisiä karhotinpeltejä siirtäen voit säätää karhoa niinkin kapeaksi kuin 1,1 m (malli 228A). Valitse murskainroottorin kierrosluku tilanteen mukaan. Voimakaskorsisessa kasvustossa 888 r/min on sopivin, hitaampi 615 r/min on tarkoitettu nuorelle kasvustolle, joka ei ole vielä korsittunut. Haluatko lisätä murskauksen tehokkuutta? Se käy yksinkertaisesti: käännä hankainlevyä alemmas (228A). Koneen voit säätää hellävaraisemmalle murskaukselle yhtä vaivattomasti. 131-mallissa vastaava säätövipu on koneen oikealla sivulla. Sekä tutussa 228A-, että uusiutuneessa 131-mallissa on erittäin matala teräpalkki ja varmatoimiseksi tunnettu kelamurskain. 15

16 Nostolaitekiinnitteiset mallit Takanostolaitekone-malleja on kaikkiaan viisi. Perusmallien työleveydet ovat 2,4 m 2,8 m ja 3,1 m. Kolme erikoismallia (381, 388 ja 488) on tarkoitettu käytettäväksi samanaikaisesti etunostolaitekoneen kanssa, jolloin kolmen koneen, ns. perhosyhdistelmän työleveys on mallista riippuen 8,1 m tai 8,8 m. Terälautasia on mallista riippuen 6 16 kpl. Kaikissa malleissa on matala teräpalkki ja teräksisin V-sormin varustettu murskain. Murskaimen hellävaraisuutta voidaan säätää kahdella tapaa: muuttamalla akselin kierroslukua tai vastalevyä säätämällä. Hydrauliikan kaksisylinterirakenne helpottaa kuljetusasentoon säätöä, parantaa kuljetusasentojousitusta ja nopeuttaa päisteajoa. 324A- ja 328A- mallit on saatavana telamurskaimella varustettuna. 324A-, 328A- ja 331-mallien vakiovarustukeen kuuluu heinän kuivumista nopeuttava hajalevitinsarja. Nostolaitekoneen parhaat puolet: Nostolaitekoneen vahvuudet ketterä tehokas nopea käännöksissä helppo kuljetusasentoon säätö laaja mallisto, runsaasti varusteita Niiton jälkeistä kuivumista voidaan nopeuttaa asentamalla koneeseen hajalevityssarja. Se on vakiona roottorimurskaimella varustetussa takanostolaitekoneissa. Säädä karho tarpeen mukaan. Ohjainlevyjä kääntäen voit koota rehun kapeimmillaan jopa 0,9 m levyiseen karhoon (mallista riippuen). 324A- ja 328A-malleissa runko on nivelöity nin, että kone pääsee seuraamaan maan pinnan muotoa traktorin liikkeistä riippumatta. 16

17 ketteryys ja ajon joustavuus 2-sylinterinen hydraulijärjestelmä mahdollistaa esteen väistämisen konetta ylös takaviistoon kääntäen ilman nostolaitteen käyttöä. Tämä mahdollisuus helpottaa U-käännösten tekoa päisteissä. 324A- ja 328A-malleissa uusittu helposti lukittava seisontatuki. Koneen irrotus ja kiinnitys nopeutuu jolloin saat lisää tehokasta työaikaa. 3-pistenostolaitekiinnitys on tukeva ja kestävä. Roottorin murskausvoimakkuutta voit säätää yhtä kampea kiertäen, jolloin hankauslevyn ja roottorin välys muuttuu. Pieni välys tehokkaampi murskaus, suuri välys hellävarainen rehun käsittely. Lisäksi voit valita roottorin kierrosluvuksi joko 615 r/min tai 888 r/min. Kuljetusasentoonsa nostolaitekone käännetään traktorin taakse. Kaikkien mallien kuljetusleveys on alle 2,5 m. Hydraulisäädön ansiosta voit pellolle tultuasi kääntää koneen työasentoon traktorin ohjaamosta poistumatta. Todella kätevää ja nopeaa! 17

18 Perhosyhdistelmät 381-, 388- ja 488-mallit Vähemmän ajokertoja, Tehokkuus on tämän päivän avainsana. Perhosyhdistelmään (mallit 381, 388 ja 488) kuuluu kaksi yhteen kiinnitysrunkoon sovitettua takanostolaitekonetta, työleveydeltään 2,8 m tai 3,1 m. Kun yhdistelmään lisätään etunostolaitekone, työleveydeksi muodostuu mittavat 8,1 m tai 8,8 m. Leveiden työkoneiden käsittely helpottuu oleellisesti, kun traktori varustetaan GPS-satelliittipaikannukseen perustuvalla ParallelTracking-yhdensuuntaisohjauksella tai AutoTrac-automaattiohjauksella. Tarpeeton limittäin ajo jää pois eikä niittämättömiä raitoja jää peltoon. Säädettävän, hydropneumaattisen jousituksen ansiosta yhdistelmä kulkee vakaasti myös epätasaisella pellolla. Tämä tehokas niittomurskainyhdistelmä on John Deereä parhaimmillaan. Perhoskone on juuri oikea valinta isolle karjatilalle tai urakointikäyttöön. John Deere 488 on uutuuskone, jonka peruskonstruktio on aivan sama kuin 388-mallissa, mutta lisättynä karhon siirtäjillä. Täten traktorin taakse muodostuu kolmen niittomurskaimen yhteiskarho, jolloin vältytään erilliseltä karhoitusajokerralta. 381-, 388 ja 488 -mallien vahvuudet suora leikkuuraja ilman turhaa päällekkäisyyttä AutoTrac-automaattiohjausta käytettäessä uudenaikainen kevennys, soveltuu myös nopeaan niittoon helppo ja nopea kuljetus- / työasentoon säätö Hydraulinen niittomurskaimen hallintalaite asennetaan traktorin ohjaamoon ja kytketään ulkopuoliseen hydraulijärjestelmäään. Laukaisulaite suojaa niittomurskaimen rakenteita mahdolliseen esteeseen ajossa. 18

19 kolminkertainen niittoteho Paikannustekniikan sovellukset Takana olevat niittoyksiköt nousevat traktorin taakse kuljetusasentoon. Kuljetusleveys on alle 3 metriä. Perhosyhdistelmä edellyttää traktorin varustamista etunostolaitteella ja etuvoimanotolla. Esim 7530-mallissa on riittävästi tehoa tämän yhdistelmän käyttöön. Jokaisessa kolmessa yksikössä on oma hydropneumaattinen kevennysjärjestelmä. Maanviljelyksen tehokkuutta on parannettava vuosi vuodelta, jotta sen kilpailukyky säilyisi kasvavien vaatimusten puristuksessa. Työn tehokkuutta pyritään lisäämään monin keinoin ja käyttökustannuksien alentamiseksi tuotesuunnittelijat tekevät töitä hartiavoimin. John Deere on kehittänyt AutoTrac-automaattiohjauksen, jota voidaan soveltaa myös rehuteossa. AutoTracin ansiosta traktori pysyy oikealla niittolinjalla ja ajonopeutta voidaan lisätä. Kuljettaja voi keskittyä traktorin ohjaamisen sijasta työjäljen seurantaan. Päisteessä AutoTrac ohjaa traktorin uudelle ajolinjalle alle 10 cm:n tarkkuudella* ohjauspyörään koskematta ja pitää se siinä seuraavaan päisteeseen saakka. John Deeren AMS-järjestelmä on sovitettavissa tilan eri traktoreihin ja puimureihin. Täten asiakkaan ei tarvitse hankkia monia rinnakkaisia laitteistoja eri koneisiin. Se merkitsee selvää kustannussäästöä koneinvestointeja tehtäessä. Etunostolaitteessa malli 131 ja takana malli 381 = työleveys 8,1 m. Työleveydeksi muodostuu 8,8 m, jos takanostolaitteeseen kiinnitetään 3,1 m leveät mallit (= malli 388 tai 488). ParallelTracking-yhdensuuntaisohjaus ja AutoTrac-automaattiohjaus parantavat ajotarkkuutta ratkaisevasti. *Ajotarkkuus riippuu käytössä olevasta signaalista. 19

20 Tekniset tiedot Tekniset tiedot, John Deere 228A A 328A Koneen tyyppi Etunostolaite Etunostolaite Takanostolaite Takanostolaite Takanostolaite Takanostolaite Takanostolaite Takanostolaite Tehontarve voimanotossa 60 kw (80 hv) 75 kw (100 hv) 51 kw (70 hv) 60 kw (82 hv) 75 kw (100 hv) 120 kw (160 hv) 140 kw (190 hv) 162 kw (220 hv) Teräpalkki Terälautasten lukumäärä kpl x 7 x 8 x 8 Terien määrä kpl 14 (2 kpl/lautanen) 16 (2 kpl/lautanen) 12 (2 kpl/lautanen) 14 (2 kpl/lautanen) 16 (2 kpl/lautanen) 8 (2 kpl/lautanen) (2 kpl/lautanen) (2 kpl/lautanen) Terien ulkokehän halkaisija 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm Terälautasten kierrosluku 986 r/min 986 r/min 986 r/min 986 r/min 986 r/min 986 r/min 986 r/min 986 r/min Terän tyyppi Käännettävät, Käännettävät, Käännettävät, Käännettävät, Käännettävät, Käännettävät, Käännettävät, Käännettävät, niveltyvästi kiinnitetyt niveltyvästi kiinnitetyt niveltyvästi kiinnitetyt niveltyvästi kiinnitetyt niveltyvästi kiinnitetyt niveltyvästi kiinnitetyt niveltyvästi kiinnitetyt niveltyvästi kiinnitetyt Käyttö Vaihteisto Vaihteisto Vaihteisto Vaihteisto Vaihteisto Vaihteisto Vaihteisto Vaihteisto Työleveys,80 m,1 m,4 m,8 m,1 m 8,1 m 8,8 m 8,8 m Sängn pituus 0 80 mm 0 80 mm 0 80 mm 0 80 mm 0 80 mm 0 80 mm 0 80 mm 0 80 mm Kelamurskain 324A vain 328A Murskainsormien tyyppi Nivelöidyt, Nivelöidyt, Nivelöidyt, Nivelöidyt, Nivelöidyt, Nivelöidyt, Nivelöidyt, Nivelöidyt, V-muot. terässormet V-muot. terässormet V-muot. terässormet V-muot. terässormet V-muot. terässormet V-muot. terässormet V-muot. terässormet V-muot. terässormet Murskainsormien määrä kpl x 48 x 54 x 54 Murskainsormien kehän halkaisija 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm Murskainkelan kierrosluku 888 tai 615 r/min 888 tai 615 r/min 888 tai 615 r/min 888 tai 615 r/min 888 tai 615 r/min 888 tai 615 r/min 888 tai 615 r/min 888 tai 615 r/min Käyttö Moniurahihna Moniurahihna Moniurahihna Moniurahihna Moniurahihna Kaksoishihna Kaksoishihna Kaksoishihna Kuomun ja murskainsormien väli mm mm mm mm mm mm mm mm Telamurskain Ei saatavana vain 324 vain 328 Ei saatavana Ei saatavana Ei saatavana Ei saatavana Telojen kuviointi V-kuvioitu V-kuvioitu V-kuvioitu Telojen halkaisija 00 mm 00 mm 00 mm Telojen kierrosluku 1000 rpm 1000 r/min 1000 r/min Telojen puristus Säädettävissä 0 50 Nm Säädettävä 0 50 Nm Säädettävä 0 50 Nm Käyttö Kaksoisketju Ketju Ketju Karhotus Karhon leveys 1,10 1,60 m 1,40 2,00 m 0,9 1,8 m 1,0 2,2 m 1,2 2,5 m 1,3 2,5 m 1,3 2,8 m 1,8 2,3 m Hajalevitysmahdollisuus Ei saatavana Lisävaruste Vakio Vakio Vakio Lisävaruste Lisävaruste Ei saatavana Teräpalkin kevennys Tyyppi Säädettävät jouset Säädettävä, Säädettävä, Säädettävä, Säädettävä, Säädettävä, Säädettävä, Säädettävä, hydro-pneumaattinen hydro-pneumaattinen hydro-pneumaattinen hydro-pneumaattinen hydro-pneumaattinen hydro-pneumaattinen hydro-pneumaattinen Mitat Kuljetusleveys,96 m,99 m Alle 2,5 m Alle 2,5 m Alle 2,5 m m m m Paino, kelamurskaimella 1015 kg 1300 kg 970 kg 1038 kg 1145 kg 690 kg 880 kg 4720 kg Paino telamurskaimella 940 kg 1135 kg Voimansiirtolinja Nivelakselin kierrosluku 1000 r/min 1000 r/min 540 r/min 1000 r/min 1000 r/min 1000 r/min 1000 r/min 1000 r/min Myötä- / vastapäivään Myötä- / vastapäivään Ylikuormitussuoja Murtopultti Murtopultti Liukukytkin Liukukytkin Liukukytkin Liukukytkin Liukukytkin Liukukytkin Traktorilta edellytettävä hydr. ja sähkövarustus 1 yksitoiminen 1 yksitoiminen 1 kaksitoiminen outlet 1 kaksitoiminen outlet 1 kpl kaksitoiminen kpl kaksitoiminen kpl kaksitoiminen kpl kaksitoiminen & 1 kpl 1-toim. & 1 kpl yksitoiminen & 1 kpl yksitoiminen & 1 kpl yksitoiminen Etunostolaite Etunostolaite 1 kpl 7-napanen liitin 1 kpl 7-napanen liitin 1 kpl 7-napanen liitin 1 kpl 7-napanen liitin 1 kpl 7-napanen liitin 1 kpl 7-napanen liitin + A-kiinnitysrunko Kat II + A-kiinnitysrunko Kat II 20 HUOM! Taulukossa mainittu tehontarve on suuntaa-antava, niitto-olosuhteet vaikuttavat ratkaisevasti tehontarpeeseen. Tiedot sitoumuksetta. Oikeus muutoksiin pidätetään. Varmista saatavuus ja varustus JD-myyjältä.

21 -rehunkorjuukoneet Tyyppi Hinattava Hinattava Hinattava Hinattava Hinattava Hinattava Tehontarve voimanotossa 55 kw (75 hv) 67 kw (90 hv) 67 kw (90 hv) 78 kw (105 hv) 78 kw (105 hv) 86 kw (115 hv) Teräpalkki Terälautasten lukumäärä kpl Terien määrä kpl 10 (2 kpl/lautanen) 12 (2 kpl/disc) 12 (2 kpl/lautanen) 14 (2 kpl/lautanen) 12 (2 kpl/lautanen) 14 (2 kpl/lautanen) Terien ulkokehän halkaisija 610 mm 610 mm 616 mm 616 mm 616 mm 616 mm Terälautasten kierrosluku 610 r/min 610 r/min 650 r/min 650 r/min 650 r/min 650 r/min Terän tyyppi Käännettävät, niveltyvästi kiinnitetyt Käännettävät, niveltyvästi kiinnitetyt Käännettävät, niveltyvästi kiinnitetyt Käännettävät, niveltyvästi kiinnitetyt Käännettävät, niveltyvästi kiinnitetyt Käännettävät, niveltyvästi kiinnitetyt Käyttö Vaihteisto Vaihteisto Vaihteisto Vaihteisto Vaihteisto Vaihteisto Työleveys,5 m,0 m,0 m,5 m,0 m,5 m Sängn pituus mm mm mm mm mm mm Kelamurskain Murskainsormien tyyppi Nivelöidyt, V-muot. terässormet Nivelöidyt, V-muot. terässormet Nivelöidyt, V-muot. terässormet Nivelöidyt, V-muot. terässormet Nivelöidyt, V-muot. terässormet Nivelöidyt, V-muot. terässormet Murskainsormien määrä kpl Murskainsormien kehän halkaisija 597 mm 597 mm 597 mm 597 mm 597 mm 597 mm Murskainkelan kierrosluku 870 tai 650 r/min (optional 1000) 870 tai 650 r/min (tilauksesta 1000) 870 tai 630 r/min (optional 1000) 870 tai 630 r/min (tilauksesta1000) 870 tai 630 r/min (tilauksesta 1000) 870 tai 630 r/min (tilauk. 1000) Käyttö Moniurahihna Moniurahihna urahihna urahihna urahihna urahihna Kuomun ja murskainsormien väli mm mm mm mm mm mm Telamurskain Telojen kuviointi Uretaani, urakuvio Uretaani, urakuvio Uretaani, urakuvio Uretaani, urakuvio Telojen halkaisija 54 mm 54 mm 54 mm 54 mm Telojen kierrosluku 644 r/min 644 r/min 644 r/min 644 r/min Telojen puristus Säädettävä Säädettävä Säädettävä Säädettävä Käyttö Vaihteisto Vaihteisto Vaihteisto Vaihteisto Karhotus Karhon leveys 0,7 1,3 m 0,8 1,8 m 0,9 2,0 m 1,0 2,4 m 0,9 2,0 m 1,0-2,4 m Hajalevitysmahdollisuus Lisävaruste Lisävaruste Lisävaruste Lisävaruste Teräpalkin kevennys Tyyppi Säädettävät jouset Säädettävät jouset Säädettävät jouset Säädettävät jouset Säädettävät jouset Säädettävät jouset Mitat Kuljetusleveys,58 m,06 m,0 m,5 m,0 m,5 m Paino 1770 kg 1930 kg 0 kg (kelamurskaimella) 520 kg (kelamurskaimella) 550 kg (kelamurskaimella) 660 kg (kelamurskaimella) kg (telamurskaimella) 620 kg (telamurskaimella) 650 kg (telamurskaimella) 760 kg (telamurskaimella) Pituus kuljetusasennossa 5,50 m 5,50 m 6,90 m 6,90 m 7,30 m 7,30 m Renkaat Koko 10.0/75x PR 10.0/75x PR 11.5/ PR (vakio) 11.5/ PR (vakio) 11,5/80-15,3-8 PR (vakio) 11,5/80-15,3-8 PR (vakio) 13/ PR (lisävar.) 13/ PR (lisävar.) 13/ PR (lisävar.) 13/ PR (lisävar.) Voimansiirtolinja Nivelakselin kierrosluku 540 r/min 540 r/min tai 1000 r/min 540 r/min tai 1000 r/min 1000 r/min 540 r/min tai 1000 r/min 1000 r/min Ylikuormitussuoja Liukukytkin nivelakselilla Liukukytkin nivelakselilla Liukukytkin nivelakselilla (540 r/min) Liukukytkin nivelakselilla (540 r/min) Traktorilta edellytettävä hydr.ja sähkövarustus 1 kpl yksitoim. 1 kpl yksitoim. 1 kpl 2-toim. + 1 kpl yksitoim. 1 kpl 2-toim. + 1 kpl yksitoim. 1 kpl 2-toim.+ 1 kpl yksitoim. 1double+ 1 kpl yksitoim. 1 kpl 7-napainen liitin 1 kpl 7-napainen liitin 1 kpl 7-napainen liitin 1 kpl 7-napainen liitin 1 kpl 7-napainen liitin 1 kpl 7-napainen liitin Karhonyhdistin Ei saatavana Ei saatavana Lisävaruste Lisävaruste Lisävaruste Lisävaruste Tehontarve karhonyhdistimellä varustettuna 72 kw (100 hv) 75 kw (100 hv) 86 kw (115 hv) 86 kw (115 hv) 93 kw (125 hv) Kahden vierekkäisen karhon leveys,0 m,4 m,0 m,4 m (ensimm. niittokierr.) Leveys kulj. asennossa Peruskoneen levyinen Peruskoneen levyinen Peruskoneen levyinen Peruskoneen levyinen Pituus kuljetusasennossa Peruskone mm Korkeus kuljetusasennossa,85 m Kaukohallinta Pituus kuljetusasennossa Peruskoneen pituus + 1,0 m Peruskoneen pituus + 1,0 m Peruskoneen pituus + 1,0 m Peruskoneen pituus + 1,0 m HUOM! Taulukossa mainittu tehontarve on suuntaa-antava, niitto-olosuhteet vaikuttavat ratkaisevasti tehontarpeeseen. Tiedot sitoumuksetta. Oikeus muutoksiin pidätetään. Varmista saatavuus ja varustus JD-myyjältä. 21
