Vaakatasoleikkurit - ammattikäyttöön MULTICUT 160 / 200 / 300 / 420

Transkriptio

1 Vaakatasoleikkurit - ammattikäyttöön MULTICUT 160 / 200 / 300 / 420

2 MULTICUT Murskausvoimaa pelloille ja viheralueille Vihermurskausalan ammattilaisena Spearhead on kehittänyt nostolaitteisiin soveltuvan vaakatasoleikkurimalliston joka soveltuu myös vaativiin työskentelyolosuhteisiin. Mallisto on kehitetty tiiviissä yhteistyössä ammattikäyttäjien kanssa, pidämme jatkuvaa yhteyttä esimerkiksi koneasemien ja traktoriurakoitsijoiden kanssa koska ne ajavat keskimääräistä enemmän ja vaativat parempaa luotettavuutta. Multicut nostolaitemalliston muodostavat tyypit 160, 200, 300 ja 420. Näin katetaan työleveydet 1,6-4,2 metriä mikä vastaa merkittävää osaa maatilojen, urakoitsijoiden ja kunnallissektorin tarpeista. Käyttäjien näkökulmassa korostuu useimmiten vahva murskausaste ja hyvä suorituskyky minkä takaa uusi Multicut- teräjärjestelmä. Leikkurin kompaktin koon ja kohtuullisen painon ansiosta voidaan hyödyntää kohtuullisen ketteriä traktorikokoja. Tiivistäen on kyseessä mallisto joka tarjoaa hyvän työjäljen, suuren työsaavutuksen ja kohtuulliset kustannukset hehtaaria kohden. 2

3 SISÄLTÖ sivu MULTICUT 160/ MULTICUT MULTICUT KäyTTöKohTeITa 10 TeKNISeT TIedoT 11 3

4 MULTICUT 160/200 Kompakti ja järeä: Vaakatasoleikkurien kompaktein kokoluokka Spearhead Multicut merkitsee järeintä toteutusta vaakatasoleikkureista puhuttaessa. Massiivinen kolmiosainen terälautanen yhdessä jousiteräksestä valmistettujen terien kanssa mahdollistaa jopa halkaisijaltaan 75 mm paksujen oksien katkaisun ja murskauksen. TUKIPYÖRÄ 5.00 x 8 `` heavy duty-luokan rengas vakiona. KORKEUSSÄÄTÖ: yksinkertainen leikkuukorkeuden säätö ilman työkaluja välillä mm. VAIHTEISTO: erittäin vahva roottorin vaihdelaatikko on mitoitettu aina 95 hv:n teholle saakka. UIVA KIINNITYS: leikkuri seuraa hyvin maanpinnan muotoja koska koneen rungon ja vetoaisan muodostavat vaijerit kiinteän rakenteen sijaan. TURVAKETJUT: etu- ja takapalkin turvaketjut estävät kiviä tms. lentämästä LIUKUJALAKSET: koneen liukujalakset vähentävät terien osumista maahan epätasaisessa maastossa. RUNKORAKENNE: yksinkertainen mutta järeä runkorakenne toteutettuna nykyaikaisimmalla valmistustekniikalla korkealuokkaisimmista materiaaleista on avain pitkään kestoikään sekä matalaan käyttökustannukseen. YLIKUORMITUSKYTKIN: Monilevyinen varokytkin estää konetta vaurioitumasta ylikuormitustilanteessa. Multi Cut teräjärjestelmä: 3 suuren imuvoiman antavaa terää suorittavat sekä puhtaan leikkauksen että tasaisen leikkuusilpun murskauksen. Roottorin keskiosaan on asennettu suurihalkaisijainen tukilautanen. Tämä myös suojaa osin terää epätasaisessa maastossa. MALLI 160 MULTICUT 200 MULTICUT Leikkuuleveys 1,60 m 2,0 m Kokonaisleveys 1,80 m 2,2 m Leikkuukorkeus mm mm Tehontarve (min) 40 hv 50 hv Roottorin / terien lkm 1 roottori / 3 terää 1 roottori / 3 terää Vaihteisto 540 kierr. max 95 hv 540 kierr. max 95 hv Nivelakseli vakio vakio ylikuormakytkimellä Tukipyörä 1 kpl 5.00 x kpl 5.00 x 8.0 ajonopeus max 15 km/h max 15 km/h Työsaavutus 0,5-1,5 ha / t 1,0 2,0 ha / t Paino 520 kg 620 kg Saatavissa myös etunostolaitevalmiudella. Monipuoliset käyttökohteet: Tehdasalueet armeija-alueet Puutarhat Niityt ja kedot Nurmipellot Sänkipellot erikoiskasvien viljelijät 4

5 5

6 MULTICUT 300 Multicut 300 on järein vaakatasoleikkuri kokoluokassaan. Massiivisten teräkiinnitysten ja vahvojen, voimakkaasti imevien terien ansiosta on mahdollista ajaa myös kasvustoa jonka joukossa on pientä vesakkoa. Terät ovat valmistettu jousiteräksestä. Vaihteisto on mitoitettu 160 hv:n luokkaan mikä lisää koneen luotettavuutta. Multicut 300 vaakatasoleikkuri on erityisesti tarkoitettu seuraaviin kohteisiin: Nurmiviljely erikoisviljelmät Puistot, piha-alueet Golfkentät Maissi- rapsi ja sänkipeltojen murskaus Perunaviljely Kunnallistekninen hoito Vaihteisto: aina 160 hv:n teholle mitoitettu vaihteisto koostuen 2 roottorista (ei kiilahihnoja) takaa luotettavimman voimansiirron pienimmällä mahdollisella huoltotarpeella. Lisäksi huomattavana lisäetuna on pidettävä matalaa tehontarvetta suhteessa työleveyteen ja murskausasteeseen. Pyörät: Korkeussäätö tapahtuu pyörien avulla jotka ovat kestävät heavy duty- tason 8 kankaiset teollisuusrenkaat. Voimansiirtoakseli: Koneen vakiovarustukseen kuuluu voimansiirtoakseli sisältäen ylikuormituskytkimen. Runkorakenne: yksinkertainen mutta järeä runkorakenne toteutettuna nykyaikaisimmalla valmistustekniikalla korkealuokkaisimmista materiaaleista on avain pitkään kestoikään ja mataliin kokonaiskustannuksiin. Turvaketjut: etu- ja takapalkin turvaketjut minimoivat kivien tms. materiaalin uloslentämistä. Uiva 3-pistekiinnitys: Kone seuraa uivan 3-pistekiinnityksen ansiosta paremmin maanpinnan muotoja ja tarjoaa siistimmän leikkuutuloksen. 6

7 MALLI 300 MULTICUT Kokonaisleveys 300 cm Leikkuuleveys 290 cm Leikkuukorkeus mm Tehontarve hv Roottoreiden / terien lkm 2 roottoria / 4 terää Vaihteisto 1000 kierr / 160 hv max Voimansiirtoakseli vakio ylikuormituskytkimellä Tukipyörät 2 kpl 5.00 x 8,0`` Työskentelynopeus max 15 km /t Työsaavutus 1 2,5 ha / t Paino: 920 kg Saatavissa myös etunostolaitevarustuksella Etunostolaitevarustus Multi Cut-teräjärjestelmä 7

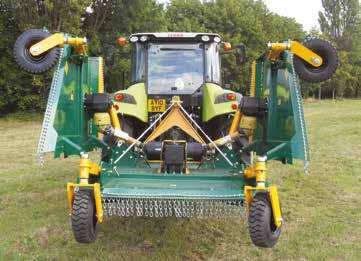

8 MULTICUT 420 Malli 420 tarjoaa erittäin tehokkaan mutta kompaktin vaihtoehdon nostolaitesovitteisten vaakatasoleikkurien luokkaan. Toimintavarmuus, luotettavuus ja vakaus ovat olleet koneen kehittelyn ydin tämän mallin kohdalla. Pitkä kokemus erikokoisten vaakatasoleikkurien valmistuksesta on ollut tukeva lähtökohtana tämän koneen kehittämiselle 4,2 metrin työleveydeyteen. VAKIOVARUSTUS Nostolaitemalli uivalla kiinnityksellä Multi Cut teräjärjestelmä Jokaiselle roottorilla oma ylikuormakytkin hydraulisesti taitettava kuljetusasentoon Tukilautanen jokaisessa roottorissa Multi Cut teräjärjestelmä Kaikki 3 roottoria perustuvat samaan Multi Cut teräjärjestelmään seuraavin eduin: Suurempi ajonopeus Tehokkaampi murskaus hyvä leikkaussilpun jakautuminen ja levitys Parempi terien kestoikä Pienemmät kulutusosakustannukset verrattuna kelamurskaimiin MALLI 420 MULTICUT Työleveys 4,20 m Kuljetusleveys 2,90 m Pituus 3,00 m Tehontarve hv Roottoreiden / terien lkm 3 / 6 kpl tai 3 / 9 kpl (lisävaruste) ylikuormituskytkin 3 kpl Roottoreiden ylileikkaus 100 mm Teränopeus 80 m/s Sivulohkojen työskentelykulmat + 45 / - 5 Leikkuukorkeus mm Voimansiirtoakseli 1000 kierr Pyörät keskilohko 2 kpl 7.00 x 8,0`` Pyörät sivulohkot 2 kpl 5.00 x 8,0 `` (lisävaruste) omapaino 1700 kg 8 8

9 9

10 KäyTTöaLUeITa Armeijan alueet Kunnallistekniset kohteet Rehuntuotanto Maisemanhoito Vuoroviljely Niityt ja kedot Maissin ja viljan sänki Erikoiskasviviljelmät 10

11 TeKNISeT TIedoT MALLI 160 MULTICUT 200 MULTICUT 300 MULTICUT 420 MULTICUT Työleveys 1,6 m 2,0 m 2,9 m 4,2 m Kuljetusleveys 1,8 m 2,2 m 3,0 m 2,8 m Pituus 2,6 m 3,0 m 2,5 m 3,00 m Tehontarve hv hv hv hv Roottoreiden / terien lkm 1 / 3 kpl 1 / 3 kpl 2 / 4 kpl 3 / 6 kpl ylikuormituskytkin 1 kpl 1 kpl 4 kpl 3 kpl Roottoreiden ylileikkaus mm 110 mm Teränopeus 80 m/s 80 m/s 80 m/s 80 m/s Leikkuukorkeus min/max mm mm mm mm ajonopeus 12 km/t 12 km/t 12 km/t 15 km/t Työsaavutus 0,5 1,5 ha/t 0,5 2,0 ha/t 1-2,5 ha/t 2 4 ha/t Nivelakseli 540 kierr 540 kierr 1000 kierr 1000 kierr Pyörät keskilohko 1 kpl 5.00x8,0`` 1 kpl 5.00x8,0`` 2 kpl 5.00x8,0`` 2 kpl 7.00x8,0`` Pyörät sivulohko kpl 5.0x8,0 (lisävaruste) omapaino 520 kg 620 kg 920 kg kg 11

12 MULTICUT Myynti: Kaikki tekniset tiedot, tuotekuvaus ja varustelutaso sitoumuksetta. Valmistaja pidättää oikeuden rakennemuutoksiin. Merkurvej Kolding Tlf: Fax: Ver. 1.0-i
