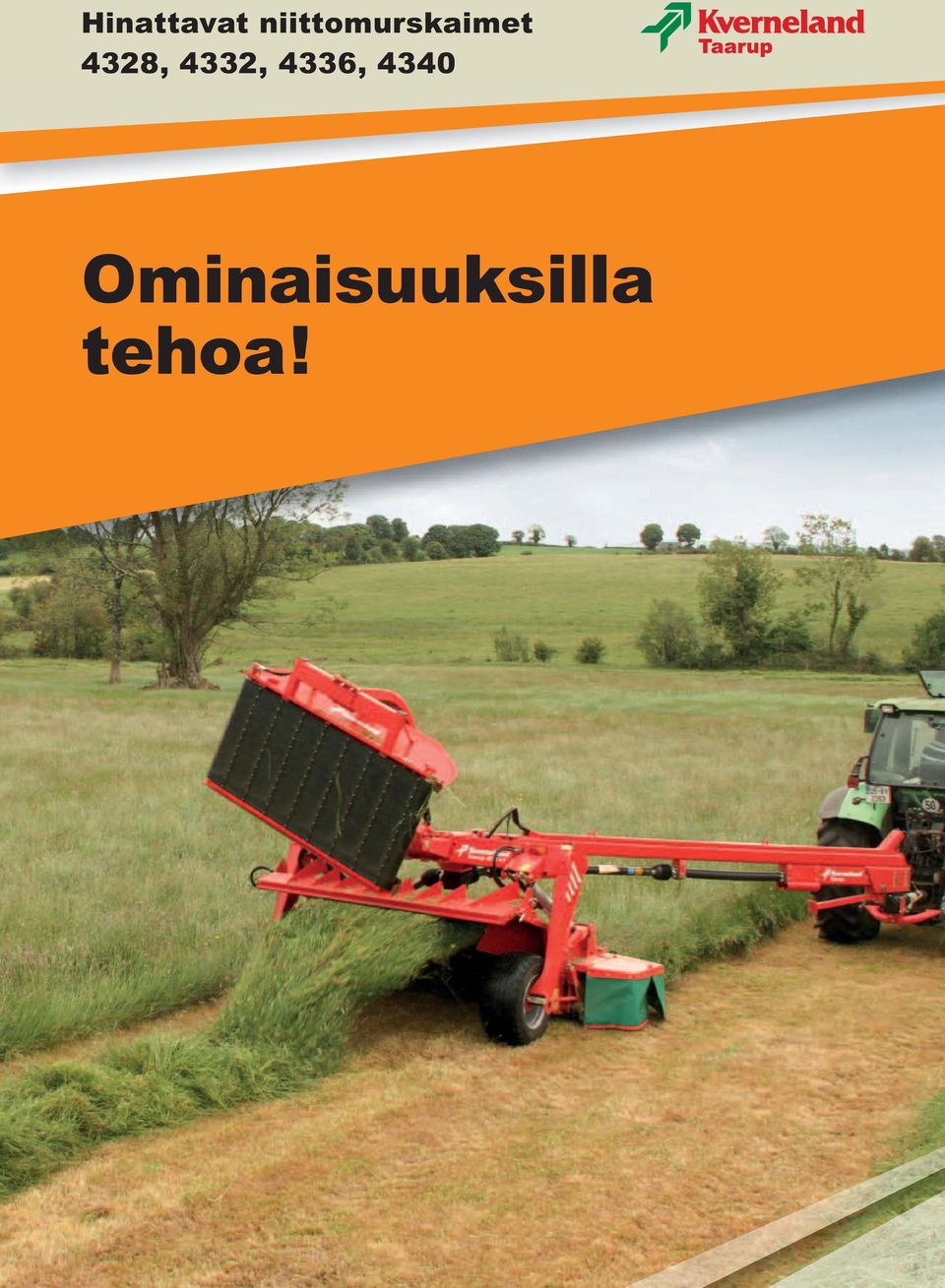

1 Hinattavat niittomurskaimet 4328, 4332, 4336, 4340 Ominaisuuksilla tehoa!

2 2 Me huolehdimme yrityksestäsi - Maanpinnasta alkaen

3 Sijoitus Kverneland Taarup niittomurskaimeen on sijoitus yrityksesi hyvinvointiin. Tästä syystä keskitymme suunnittelemaan koneita jotka tarjoavat suurimman mahdollisen tuottavuuden ja tuoton läpi koko investoinnin kestoajan. Koneiden uusi sukupolvi 4300-sarjan niitttomurskaimiin on tullut joukko parannuksia, joiden avulla niiden asema edelläkävijänä hinattavissa niittomurskaimissa säilyy. Uuden sukupolven koneissa on leikkuujälki yhä tärkeimpänä yksittäisenä tekijänä - yhdistettynä uudistuneeseen ulkoasuun. 3

4 Laitteita joilla on tehokas vaikutus 4 Tehokkuutta työssä - Sitä me tarjoamme! Kverneland Taarup 4300-sarja on suunniteltu yhdessä käyttäjien kanssa ja on erinomainen valinta moneen tarpeeseen. Laajan malliston ja kattavan lisävarustevalikoiman avulla mahdollisuudet ovat loputtomat. Kaikissa olosuhteissa ja vaikeissakin kasvustoissa, uusi 4300-sarja suoriutuu. Räätälöitävissä jokaiseen tarpeeseen Kverneland Taarup 4300-sarjan niittomurskaimissa on runsaasti erityisominaisuuksia. Ominaisuudet kuten SemiSwing-terässsormimurskain, vähäistä huoltoa tarvitseva teräpalkki, SuperFloatkevennys, BX-mattoperä ja FlipOver laajalevityssiivet vahvistavat rakennetta ja tehostavat työtä. Saavutat tehoa ja kustannussäästöjä! Kestävä ja luotettava joka tilanteessa Huolellinen valmistautuminen korjuuseen on ensiarvoisen tärkeää sarja on suunniteltu mahdollistamaan suurin mahdollinen tuottavuus. Olemme lisäksi luoneet maailmanlaajuisen tukiverkoston, jonka tietotaitoon käytettävissäsi. Näin voit aina hyödyntää aikasi parhaiten ja keskittyä työhösi.

5 3 toimintatapaa yhdellä koneella - varmuutta rehunkorjuuseen! Etsitkö joustavaa korjuutapaa pärjätäksesi jatkuvasti muuttuvissa ilmasto-olosuhteissa? Tai äärimmäisen tehokasta ratkaisua korjataksesi niitetyn kasvuston tehokkaasti? Siinä tapauksessa Kverneland Taarup 4300-sarja on oikea vaihtoehto. Niittomurskain voidaan varustaa levityssiivin sekä mattoperällä tuomaan rehunkorjuuseen mahdollisimman paljon joustavuutta. Vaihto yksittäisen karhon muodostamisesta mattoperän tai levityksen käyttöön on tehtävissä helposti muutamassa minuutissa. 1 Ilmava ja hyvin murskattu karho prosenttinen levitys nopeampaan kuivaukseen Kverneland Taarupin FlipOver-laajalevityssiivillä Kaksi karhoa yhdistettynä Kverneland Taarup BX-mattoperällä tehokkaaseen korjuuseen Kaksi kapeaa karhoa sijoitettuna vierekkäin karhon ohjainpelleillä LT SemiSwing LT murskain Työleveys: m LR Chevron 4232LT telamurskain Työleveys: 4232LT m 4232CT CT SemiSwing murskain 4232LT Työleveys: m 4232CT 4336 CR Chevron 4232CT telamurskain Työleveys: 3.6 m 4232CT

6 Teräpalkki äärimmäiseen kovaan käyttöön! Kverneland Taarup teräpalkki on suunniteltu kovaan käyttöön. Useat eri tekijät tukevat tätä asiaa, mukaan lukien pyöreät lautaset puhtaaseen ja tehokkaaseen leikkuuseen sekä erittäin vahva hitsattu teräpalkki. Suuri öljytilavuus takaa erittäin alhaisen käyttölämpötilan ja tehokkaan öljyjäähdytyksen. Tarkasti työstetyt hammasrattaat takaavat luotettavan ja hiljaisen voimansiirron. Pyöreät lautaset - Erinomainen leikkuu ja täydellinen suojaus Pyöreät leikkuulautaset ovat aina olleet hyvin tunnettu Kverneland Taarupin tavaramerkki. Ainutlaatuinen rakenne takaa että lautasten reunojen välinen etäisyys on aina vakio. Mahdolliset kivet siirtyvät sivuun ilman riskiä juuttumisesta lautasten väliin ja vähentävät voimansiirron rasitusta. Tämä lisää kestävyyttä huomattavasti. Terien leikkauksen suurempi päällekkäisyys parantaa leikkuukykyä. 6 Pyöreät lautaset ovat vähemmän alttiita kiveniskuille. Erittäin kestävä vuotamaton hitsattu teräpalkki. Kivisuojusten sileä muotoilu parantaa leikkuukykyä erityisesti lakoa niitettäessä. ProFitpikavaihtoterät saatavana kaikkiin malleihin. Parantunut leikkuukyky kivisuojien matalan muotoilun ansiosta. Pyöreät lautaset ovat vähemmän alttiita kiveniskuille. Tämä vähentää koko teräpalkin rasitusta.

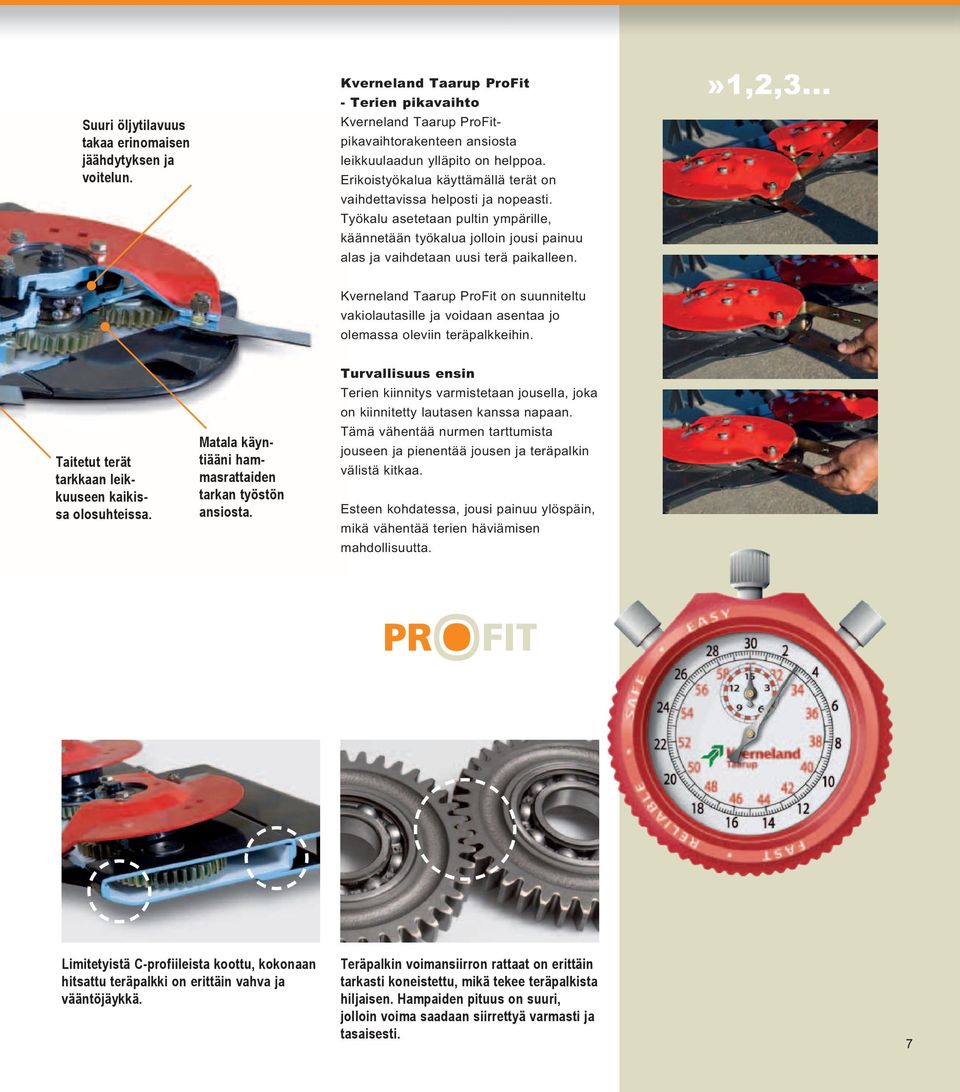

7 Suuri öljytilavuus takaa erinomaisen jäähdytyksen ja voitelun. Kverneland Taarup ProFit - Terien pikavaihto Kverneland Taarup ProFitpikavaihtorakenteen ansiosta leikkuulaadun ylläpito on helppoa. Erikoistyökalua käyttämällä terät on vaihdettavissa helposti ja nopeasti. Työkalu asetetaan pultin ympärille, käännetään työkalua jolloin jousi painuu alas ja vaihdetaan uusi terä paikalleen.»1,2,3... Kverneland Taarup ProFit on suunniteltu vakiolautasille ja voidaan asentaa jo olemassa oleviin teräpalkkeihin. Taitetut terät tarkkaan leikkuuseen kaikissa olosuhteissa. Matala käyntiääni hammasrattaiden tarkan työstön ansiosta. Turvallisuus ensin Terien kiinnitys varmistetaan jousella, joka on kiinnitetty lautasen kanssa napaan. Tämä vähentää nurmen tarttumista jouseen ja pienentää jousen ja teräpalkin välistä kitkaa. Esteen kohdatessa, jousi painuu ylöspäin, mikä vähentää terien häviämisen mahdollisuutta. Limitetyistä C-profiileista koottu, kokonaan hitsattu teräpalkki on erittäin vahva ja vääntöjäykkä. Teräpalkin voimansiirron rattaat on erittäin tarkasti koneistettu, mikä tekee teräpalkista hiljaisen. Hampaiden pituus on suuri, jolloin voima saadaan siirrettyä varmasti ja tasaisesti. 7

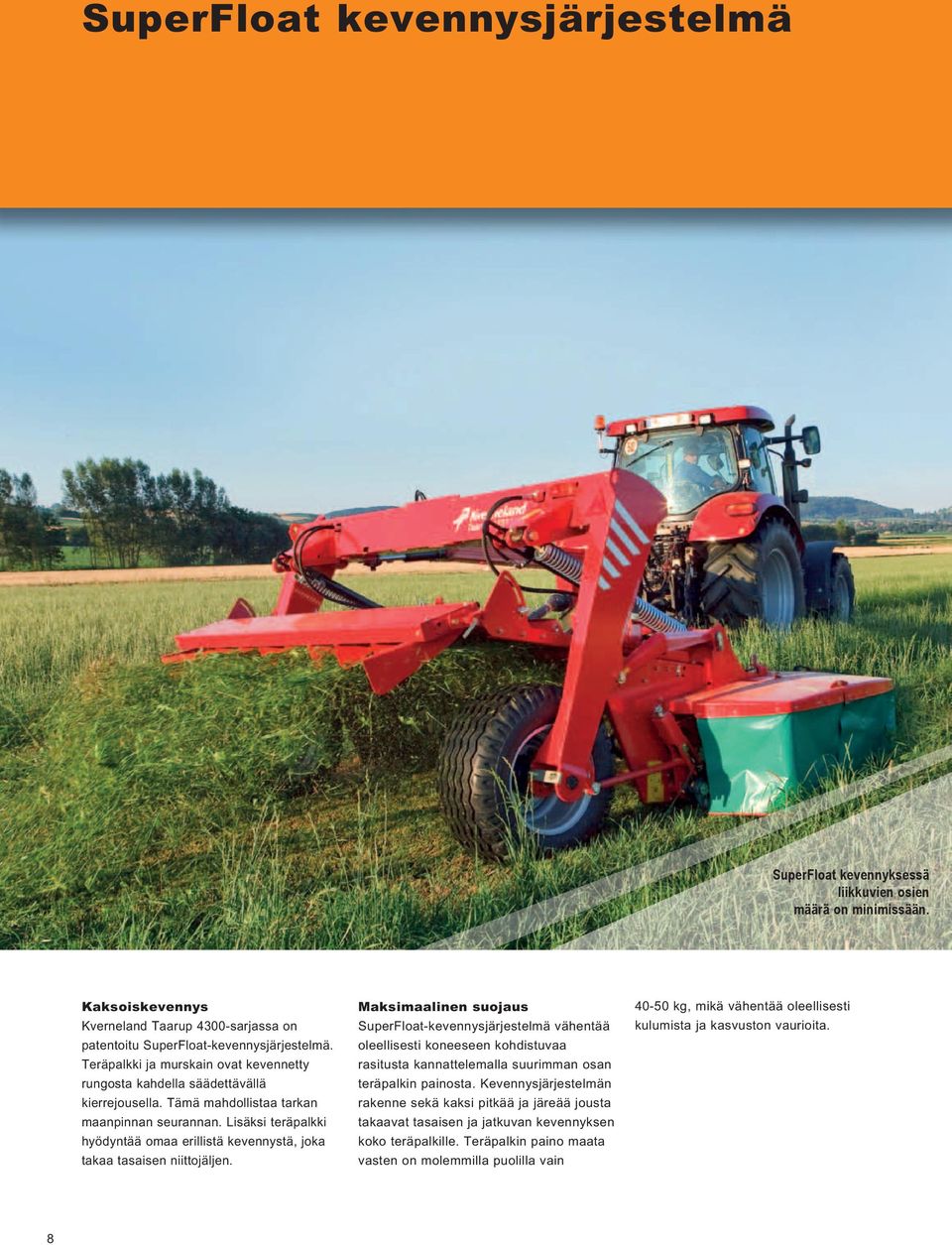

8 SuperFloat kevennysjärjestelmä SuperFloat kevennyksessä liikkuvien osien määrä on minimissään. Kaksoiskevennys Kverneland Taarup 4300-sarjassa on patentoitu SuperFloat-kevennysjärjestelmä. Teräpalkki ja murskain ovat kevennetty rungosta kahdella säädettävällä kierrejousella. Tämä mahdollistaa tarkan maanpinnan seurannan. Lisäksi teräpalkki hyödyntää omaa erillistä kevennystä, joka takaa tasaisen niittojäljen. Maksimaalinen suojaus SuperFloat-kevennysjärjestelmä vähentää oleellisesti koneeseen kohdistuvaa rasitusta kannattelemalla suurimman osan teräpalkin painosta. Kevennysjärjestelmän rakenne sekä kaksi pitkää ja järeää jousta takaavat tasaisen ja jatkuvan kevennyksen koko teräpalkille. Teräpalkin paino maata vasten on molemmilla puolilla vain kg, mikä vähentää oleellisesti kulumista ja kasvuston vaurioita. 8

9 Taarup Tasainen leikkuukorkeus ja maksimaalinen teräpalkin suojaus Sängen korkeus on helposti säädettävissä liikuttamalla koko teräpalkkia ylös tai alas. Leikkuukorkeuden kasvattamiseksi on saatavilla korotusjalakset. Kevennysjouset parantavat maanpinnanseurantaa ja takaavat tasaisen kevennyksen epätasaisissa olosuhteissa. Niittoyksikön liikkumavara ylöspäin on 50 cm ja alaspäin 15 cm. Pitkät kevennysjouset mahdollistavat erinomaisen maanpinnanseurannan myös sivusuunnassa. Pintapaine pysyy tasaisena ja on vain kg teräpalkin molemmissa päissä. Miten Kverneland Taarupin SuperFloat toimii 1 Osuessaan pieneen esteeseen teräpalkki nousee ylös ohittaen esteen. 2 Teräpalkki palautuu välittömästi työasentoon esteen ohituksen jälkeen. 3 Osuessaan suureen esteeseen niittoyksikön kevennysjärjestelmä nostaa koko niittoyksikön turvallisesti esteen yli

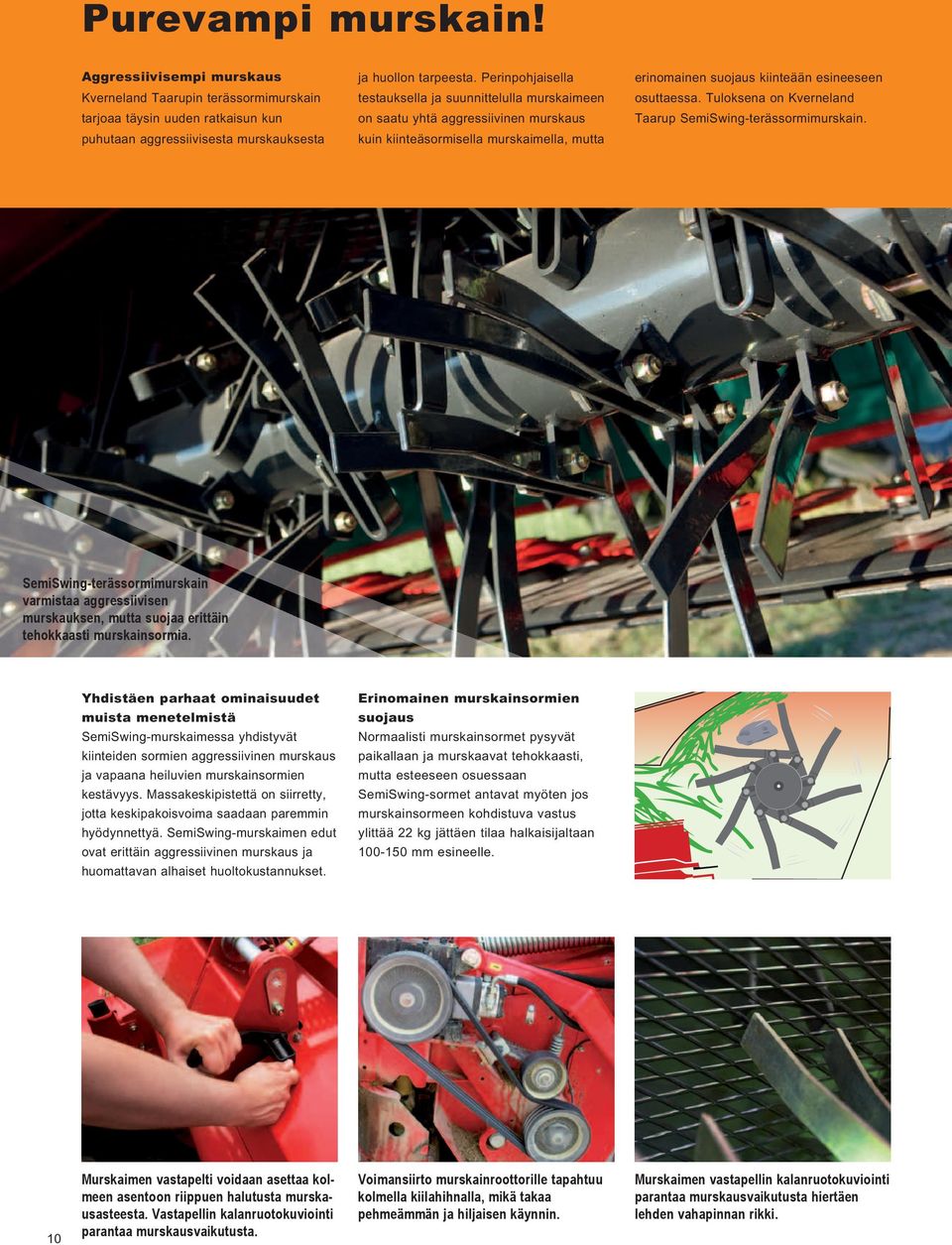

10 Purevampi murskain! Aggressiivisempi murskaus Kverneland Taarupin terässormimurskain tarjoaa täysin uuden ratkaisun kun puhutaan aggressiivisesta murskauksesta ja huollon tarpeesta. Perinpohjaisella testauksella ja suunnittelulla murskaimeen on saatu yhtä aggressiivinen murskaus kuin kiinteäsormisella murskaimella, mutta erinomainen suojaus kiinteään esineeseen osuttaessa. Tuloksena on Kverneland Taarup SemiSwing-terässormimurskain. SemiSwing-terässormimurskain varmistaa aggressiivisen murskauksen, mutta suojaa erittäin tehokkaasti murskainsormia. Yhdistäen parhaat ominaisuudet muista menetelmistä SemiSwing-murskaimessa yhdistyvät kiinteiden sormien aggressiivinen murskaus ja vapaana heiluvien murskainsormien kestävyys. Massakeskipistettä on siirretty, jotta keskipakoisvoima saadaan paremmin hyödynnettyä. SemiSwing-murskaimen edut ovat erittäin aggressiivinen murskaus ja huomattavan alhaiset huoltokustannukset. Erinomainen murskainsormien suojaus Normaalisti murskainsormet pysyvät paikallaan ja murskaavat tehokkaasti, mutta esteeseen osuessaan SemiSwing-sormet antavat myöten jos murskainsormeen kohdistuva vastus ylittää 22 kg jättäen tilaa halkaisijaltaan mm esineelle. 10 Murskaimen vastapelti voidaan asettaa kolmeen asentoon riippuen halutusta murskausasteesta. Vastapellin kalanruotokuviointi parantaa murskausvaikutusta. Voimansiirto murskainroottorille tapahtuu kolmella kiilahihnalla, mikä takaa pehmeämmän ja hiljaisen käynnin. Murskaimen vastapellin kalanruotokuviointi parantaa murskausvaikutusta hiertäen lehden vahapinnan rikki.

11 Täydellinen murskaus ilman tukoksia SemiSwing-murskainsormien kulma ja limitys johtaa parempaan rehun kulkeutumiseen. Rehu kulkeutuu murskainroottorilta kohti kalanruotokuvioista vastapeltiä. Tuloksena on vähentynyt tukkeutumisen riski ja täysi vastapellin murskausvaikutus. Chevron telamurskain Kverneland Taarup telamurskaimet on varustettu kahdella kuvioidulla chevron-telalla. Vastakkain pyörivät telat keräävät rehun koko teräpalkin leveydeltä. Telamurskain käsittelee hellävaraisesti mutta tehokkaasti hauraita ja leveälehtisiä rehukasveja vähentäen ravinnetappiota. Telojen rakenne varmistaa että karho on tasainen ja pöyheä. Murskausastetta säädetään telojen etäisyyttä ja jousivoimaa säätämällä. Mikä tekee SemiSwingmurskaimen ainutlaatuiseksi A: Vapaasti riippuvat murskainsormet (A)pyrkivät pyörimisen aikana kääntymäänsuoraan kulmaan roottoriin nähden,vapauttaen näin kaiken muodostuneen keskipakoisvoiman.semiswingmurskainsormet(b) on kiinnitetty roottorin suuntaisesti, ja ne pyrkivät kääntymään samaan asentoon kuin vapaasti riippuvat murskainsormet, lisäten näin keskipakoisvoiman vaikutusta. Etuna on murskainsormien paikallaan pysyminen murskauksen aikana. B: SemiSwing-murskainsormet pysyvät paikallaan normaalissa käytössä, eivätkä aiheuta kulumista kiinnityspisteisiinsä. Vastuksen kasvaessa yli 22 kg:n sormet liikkuvat työasennostaan taaksepäin antaen tilaa esteelle, suojaten näin murskainta hajoamisilta. Vapaasti liikkuvien murskainsormien kiinnityspiste puolestaan kuluu huomattavasti enemmän. Telat on valmistettu erittäin kestävästä polyuretaanista, minkä avulla murskaus on tehokasta ja tasaista koko murskaimen käyttöiän. 1 2 Distance bending back A B Free Swinging SemiSwing A: Vapaasti riippuva murskainsormi. B: Kverneland Taarup SemiSwingmurskainsormi. Force from crop Tarvitaan vähintään 22 kgvastus, jotta SemiSwing-murskainsormi kääntyisi työasennostaan taaksepäin. Telojen erityinen asetelma, ylemmän telan sijaitessa alemman telan etupuolella, parantaa rehumassan kulkeutumista. 11

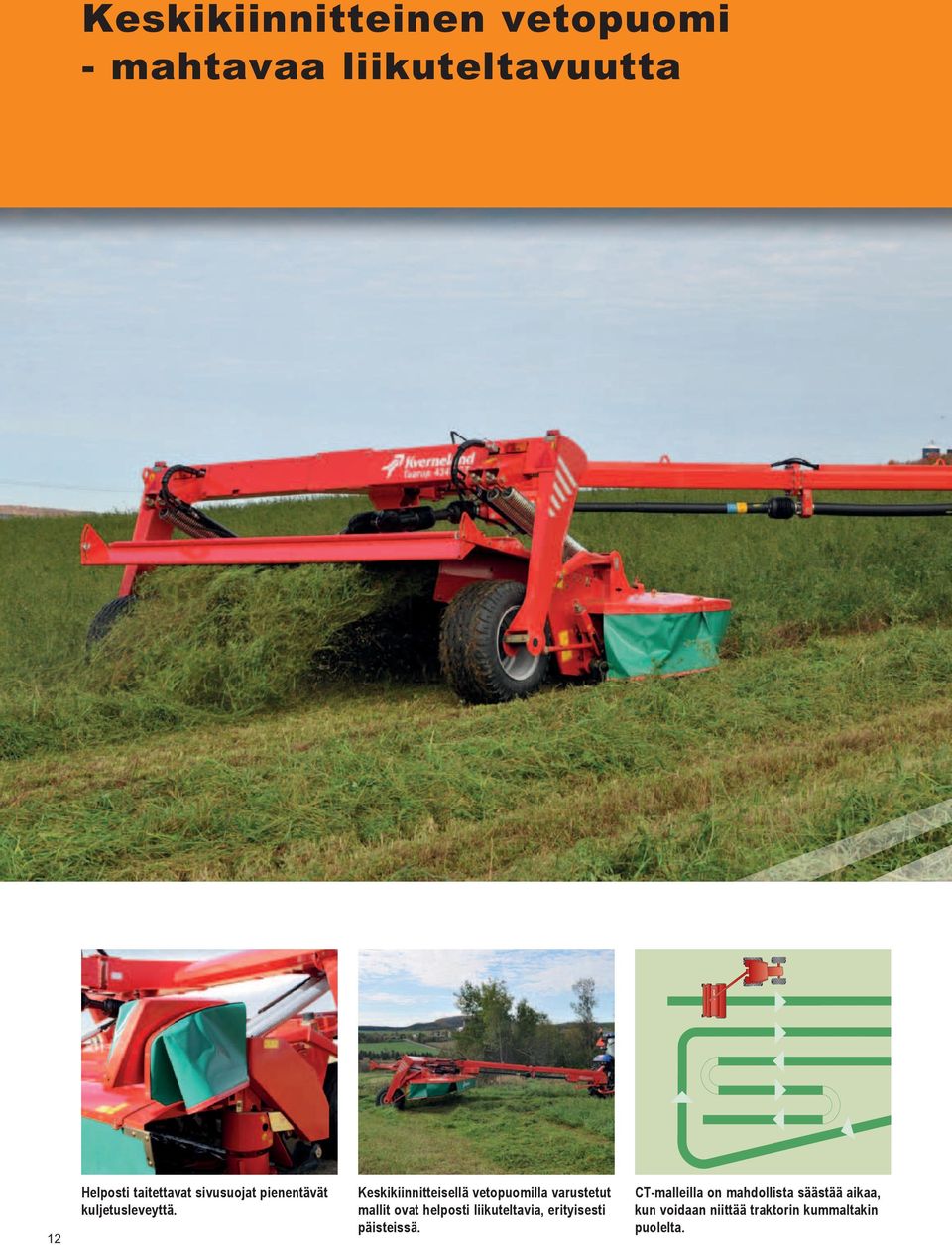

12 Keskikiinnitteinen vetopuomi - mahtavaa liikuteltavuutta 12 Helposti taitettavat sivusuojat pienentävät kuljetusleveyttä. Keskikiinnitteisellä vetopuomilla varustetut mallit ovat helposti liikuteltavia, erityisesti päisteissä. CT-malleilla on mahdollista säästää aikaa, kun voidaan niittää traktorin kummaltakin puolelta.

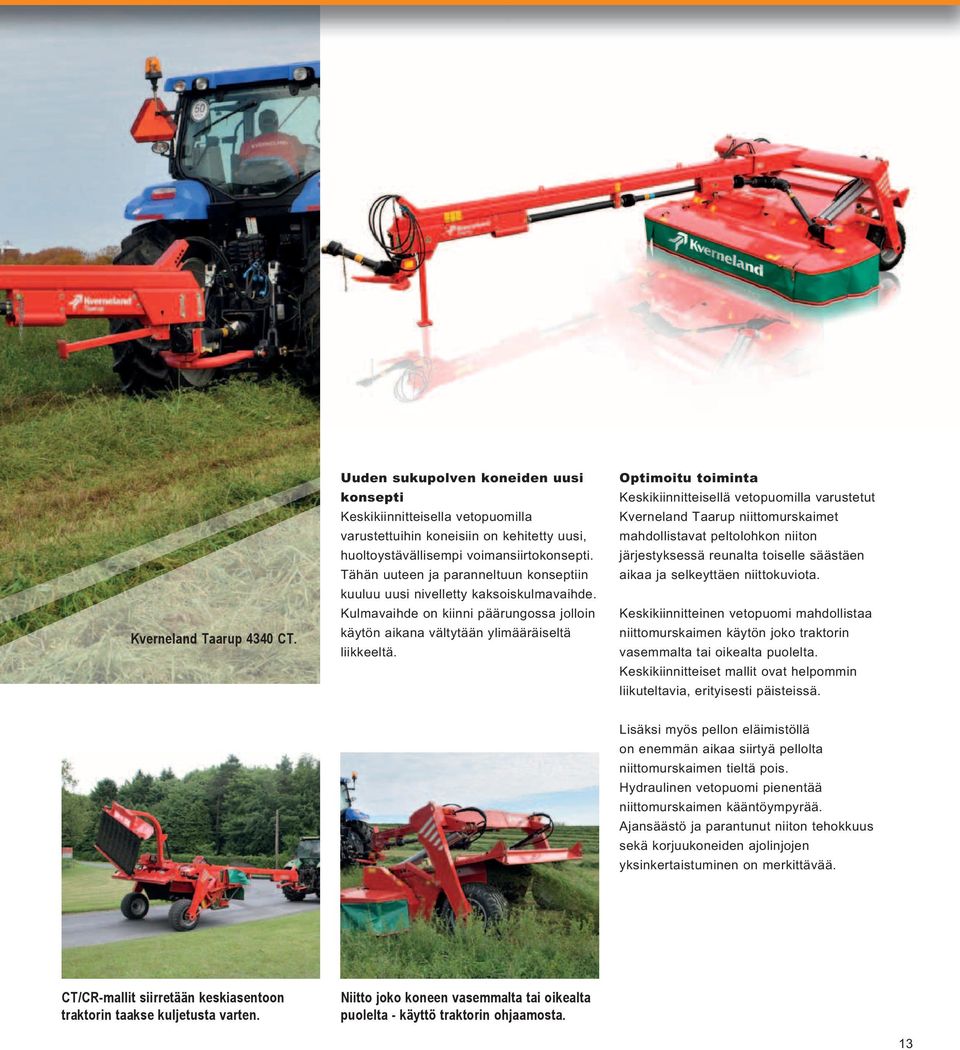

13 Kverneland Taarup 4340 CT. Uuden sukupolven koneiden uusi konsepti Keskikiinnitteisella vetopuomilla varustettuihin koneisiin on kehitetty uusi, huoltoystävällisempi voimansiirtokonsepti. Tähän uuteen ja paranneltuun konseptiin kuuluu uusi nivelletty kaksoiskulmavaihde. Kulmavaihde on kiinni päärungossa jolloin käytön aikana vältytään ylimääräiseltä liikkeeltä. Optimoitu toiminta Keskikiinnitteisellä vetopuomilla varustetut Kverneland Taarup niittomurskaimet mahdollistavat peltolohkon niiton järjestyksessä reunalta toiselle säästäen aikaa ja selkeyttäen niittokuviota. Keskikiinnitteinen vetopuomi mahdollistaa niittomurskaimen käytön joko traktorin vasemmalta tai oikealta puolelta. Keskikiinnitteiset mallit ovat helpommin liikuteltavia, erityisesti päisteissä. Lisäksi myös pellon eläimistöllä on enemmän aikaa siirtyä pellolta niittomurskaimen tieltä pois. Hydraulinen vetopuomi pienentää niittomurskaimen kääntöympyrää. Ajansäästö ja parantunut niiton tehokkuus sekä korjuukoneiden ajolinjojen yksinkertaistuminen on merkittävää. 1 CT/CR-mallit siirretään keskiasentoon traktorin taakse kuljetusta varten. Niitto joko koneen vasemmalta tai oikealta puolelta - käyttö traktorin ohjaamosta. 13

14 Mattoperä Mattoperä suurempaan suorituskykyyn Kverneland Taarup 4300-sarjan niittomurskaimet voidaan varustaa Taarup BX-mattoperällä kahden karhon yhdistämiseksi. Mattoperällä voidaan tehdä suuriakin karhoja suurten korjuukoneiden käytön tehostamiseksi. Mattoperä voidaan nostaa ja laskea traktorin ohjaamosta käytön aikana. Tämä mahdollistaa mukautumisen kaikkiin tilanteisiin ilman ajanhukkaa. Säädettävä hihnan nopeus Mattoperän hihnan nopeutta voidaan säätää portaattomasti traktorin ohjaamosta. Karhot voidaan näin ollen sijoittaa vieretysten tai päällekkäin, millä varmistetaan oikea korjuukoneen noukkimelle sopiva karhonmuoto. 14 Ensimmäisellä vedolla BX-mattoperä nostetaan hydraulisesti ylös ja toisella vedolla mattoperä lasketaan hydraulisesti alas. Toisella vedolla karho voidaan sijoittaa ensimmäisen karhon päälle tai sen viereen, kuten kuvassa tehdään. Mattoperässä on hydraulinen kevennys runkoon kohdistuneiden rasitusten vähentämiseksi ja tasaisemman karhon muodostamiseksi.

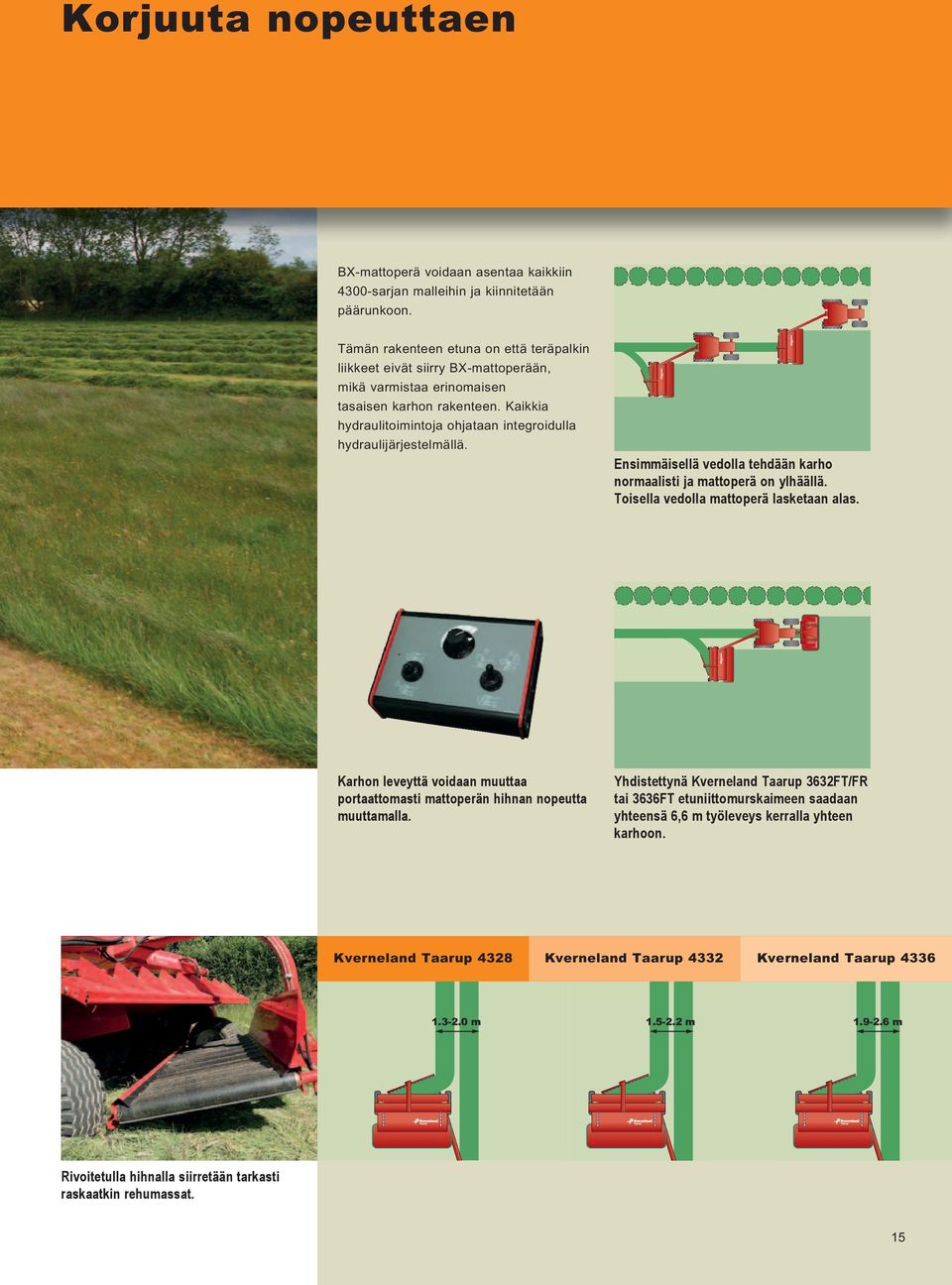

15 Korjuuta nopeuttaen BX-mattoperä voidaan asentaa kaikkiin 4300-sarjan malleihin ja kiinnitetään päärunkoon. Tämän rakenteen etuna on että teräpalkin liikkeet eivät siirry BX-mattoperään, mikä varmistaa erinomaisen tasaisen karhon rakenteen. Kaikkia hydraulitoimintoja ohjataan integroidulla hydraulijärjestelmällä. Ensimmäisellä vedolla tehdään karho normaalisti ja mattoperä on ylhäällä. Toisella vedolla mattoperä lasketaan alas. Karhon leveyttä voidaan muuttaa portaattomasti mattoperän hihnan nopeutta muuttamalla. Yhdistettynä Kverneland Taarup 3632FT/FR tai 3636FT etuniittomurskaimeen saadaan yhteensä 6,6 m työleveys kerralla yhteen karhoon. Taarup 4228 Taarup 4228Taarup Taarup Taarup 4232Taarup Taarup Taarup 4236 Taarup 4236 Kverneland Taarup 4328 Kverneland Taarup 4332 Kverneland Taarup m m m m m m m m m Rivoitetulla hihnalla siirretään tarkasti raskaatkin rehumassat. 15

16 Laajalevitys nopeaan kuivumiseen Kverneland Taarup FlipOvermenetelmä Kverneland Taarup 4300-sarja voidaan varustaa laajalevityssiivin. Näin rehukasvi voidaan niittää ja levittää samalla ajokerralla, mikä säästää aikaa ja vähintään yhden pöyhintäkerran. Levityssiivet Kverneland Taarup FlipOver-levityssiivet on sijoitettu kauemmas taakse kuin mitä perinteisissä menetelmissä on totuttu, ne ovat käyttöasennossa ollessaan levityssiivet koneen takimmaisin osa. Pidentynyt välimatka murskainroottorin ja levityssiipien välillä parantaa rehun levittäytymistä koko niittoalalle parantaen kuivumista. 16

17 1 Kverneland Taarup niittomurskainten levityssiipien käyttöönotto on erittäin helppoa ja voidaan tehdä yhden miehen voimin. 2 Vaihto karhotuksen ja levityksen välillä on helppoa. Takapeltiä käännetään 180 (ilman työkaluja). 3 Irroita kaksi ohjainlevyä ja aloita niitto. Rehumassa ohjataan jo niitetyn kasvuston suuntaan, poispäin ajamattomasta kasvustosta. 17

18 Kuljetus Kapea kuljetusleveys Kuljetusleveydestä saadaan mahdollisimman kapea kun sivusuojat käännetään ylös. Kverneland Taarup 4332:n kuljetusleveys on vain 3,0 m ja Kverneland Taarup 4336:n kuljetusleveys on 3,4 m. 50 cm:n maavara Kuljetusalustan rakenne mahdollistaa koneen noston 50 cm:n korkeuteen päisteajossa. Tämä vähentää karhojen rikkoontumista pellolla ja helpottaa kuljetusta. Vankkarakenteinen tehdassovitteinen kääntyvä vetopuomi käännettävällä kulmavaihteella joko 540 tai 1000 rpm ulosottonopeudelle, mahdollistavat rajoittamattoman kääntymisen kaikilla ulosoton kierrosalueilla, mikä takaa varman toimivuuden päisteajossa ja kuljetuksessa. 50 cm Kuljetusalustan rakenne mahdollistaa 50 cm:n maavaran. Kverneland Taarup 4328 Kverneland Taarup 4332 Kverneland Taarup 4336 Taarup 4228 Taarup Taarup Taarup Taarup Taarup Taarup Taarup Taarup 4228 Taarup Taarup Taarup 4236 Yksi karho Tuplakarho Yksi karho Tuplakarho Yksi karho Tuplakarho m m m m m m m m m m m m m m m m m m 18

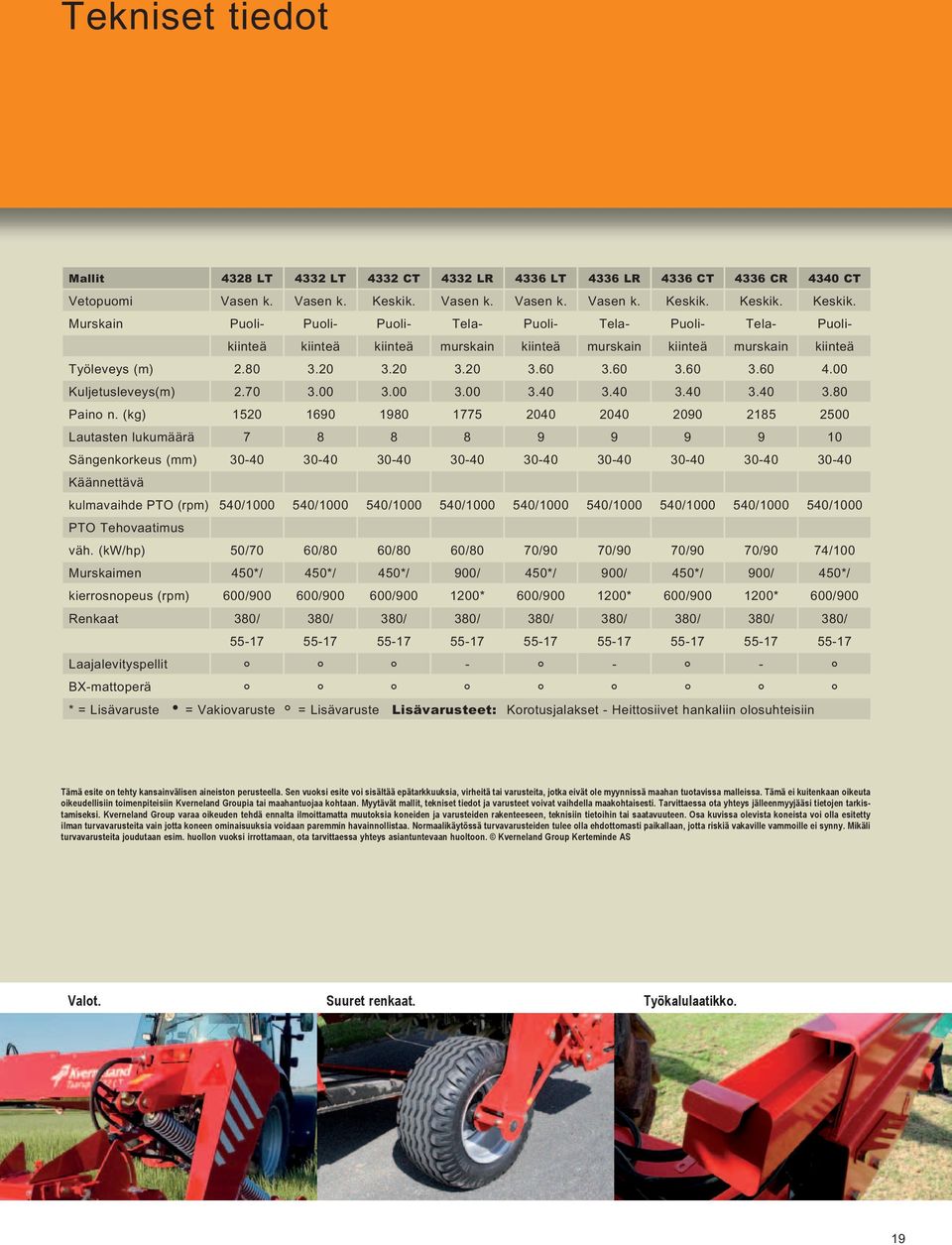

19 Tekniset tiedot Mallit 4328 LT 4332 LT 4332 CT 4332 LR 4336 LT 4336 LR 4336 CT 4336 CR 4340 CT Vetopuomi Vasen k. Vasen k. Keskik. Vasen k. Vasen k. Vasen k. Keskik. Keskik. Keskik. Murskain Puoli- Puoli- Puoli- Tela- Puoli- Tela- Puoli- Tela- Puolikiinteä kiinteä kiinteä murskain kiinteä murskain kiinteä murskain kiinteä Työleveys (m) Kuljetusleveys(m) Paino n. (kg) Lautasten lukumäärä Sängenkorkeus (mm) Käännettävä kulmavaihde PTO (rpm) 540/ / / / / / / / /1000 PTO Tehovaatimus väh. (kw/hp) 50/70 60/80 60/80 60/80 70/90 70/90 70/90 70/90 74/100 Murskaimen 450*/ 450*/ 450*/ 900/ 450*/ 900/ 450*/ 900/ 450*/ kierrosnopeus (rpm) 600/ / / * 600/ * 600/ * 600/900 Renkaat 380/ 380/ 380/ 380/ 380/ 380/ 380/ 380/ 380/ Laajalevityspellit BX-mattoperä * = Lisävaruste = Vakiovaruste = Lisävaruste Lisävarusteet: Korotusjalakset - Heittosiivet hankaliin olosuhteisiin Tämä esite on tehty kansainvälisen aineiston perusteella. Sen vuoksi esite voi sisältää epätarkkuuksia, virheitä tai varusteita, jotka eivät ole myynnissä maahan tuotavissa malleissa. Tämä ei kuitenkaan oikeuta oikeudellisiin toimenpiteisiin Kverneland Groupia tai maahantuojaa kohtaan. Myytävät mallit, tekniset tiedot ja varusteet voivat vaihdella maakohtaisesti. Tarvittaessa ota yhteys jälleenmyyjääsi tietojen tarkistamiseksi. Kverneland Group varaa oikeuden tehdä ennalta ilmoittamatta muutoksia koneiden ja varusteiden rakenteeseen, teknisiin tietoihin tai saatavuuteen. Osa kuvissa olevista koneista voi olla esitetty ilman turvavarusteita vain jotta koneen ominaisuuksia voidaan paremmin havainnollistaa. Normaalikäytössä turvavarusteiden tulee olla ehdottomasti paikallaan, jotta riskiä vakaville vammoille ei synny. Mikäli turvavarusteita joudutaan esim. huollon vuoksi irrottamaan, ota tarvittaessa yhteys asiantuntevaan huoltoon. Kverneland Group Kerteminde AS Valot. Suuret renkaat. Työkalulaatikko. 19

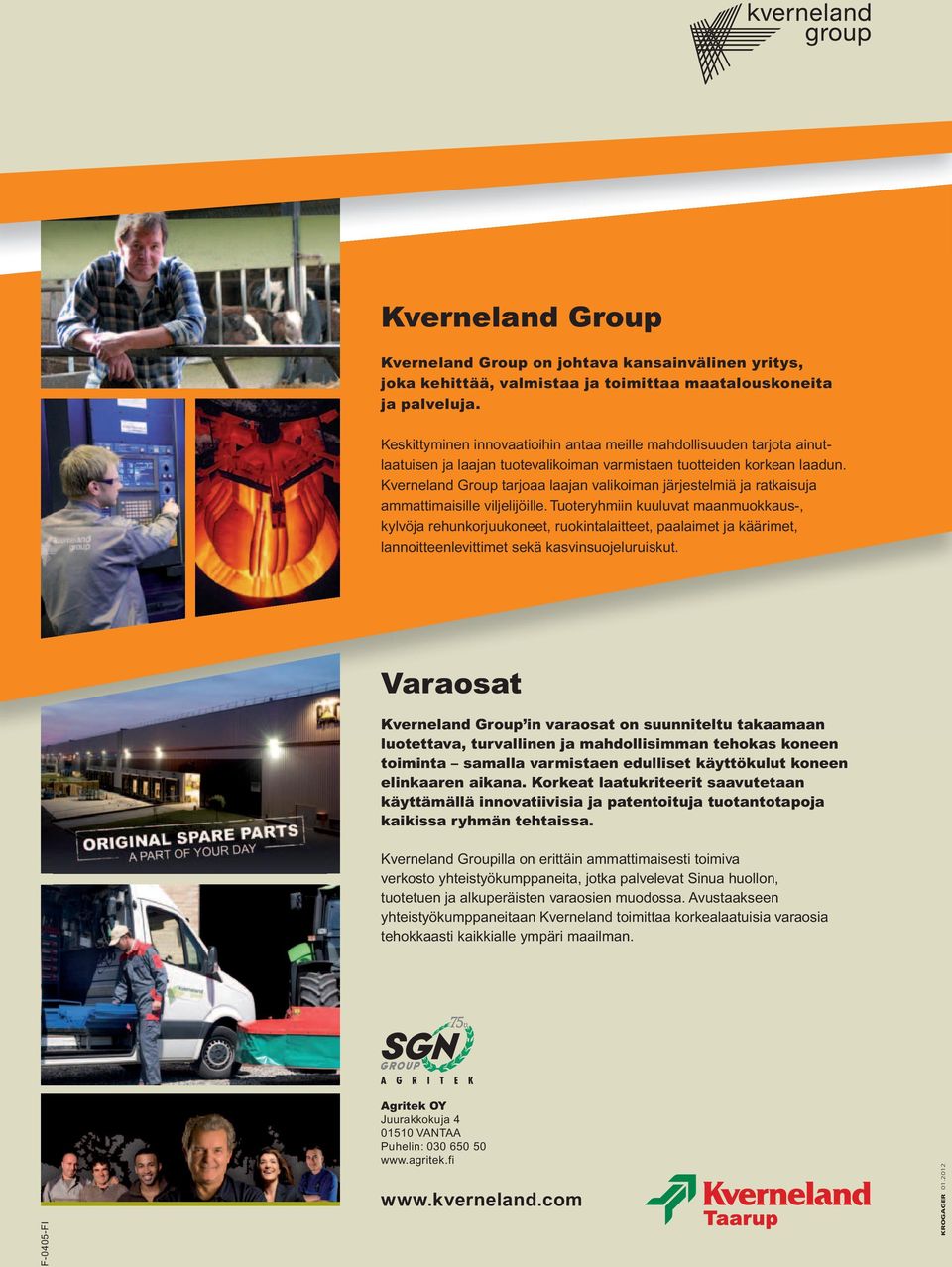

20 Kverneland Group Kverneland Group on johtava kansainvälinen yritys, joka kehittää, valmistaa ja toimittaa maatalouskoneita ja palveluja. Keskittyminen innovaatioihin antaa meille mahdollisuuden tarjota ainutlaatuisen ja laajan tuotevalikoiman varmistaen tuotteiden korkean laadun. Kverneland Group tarjoaa laajan valikoiman järjestelmiä ja ratkaisuja ammattimaisille viljelijöille. Tuoteryhmiin kuuluvat maanmuokkaus-, kylvöja rehunkorjuukoneet, ruokintalaitteet, paalaimet ja käärimet, lannoitteenlevittimet sekä kasvinsuojeluruiskut. Varaosat Kverneland Group in varaosat on suunniteltu takaamaan luotettava, turvallinen ja mahdollisimman tehokas koneen toiminta samalla varmistaen edulliset käyttökulut koneen elinkaaren aikana. Korkeat laatukriteerit saavutetaan käyttämällä innovatiivisia ja patentoituja tuotantotapoja kaikissa ryhmän tehtaissa. Kverneland Groupilla on erittäin ammattimaisesti toimiva verkosto yhteistyökumppaneita, jotka palvelevat Sinua huollon, tuotetuen ja alkuperäisten varaosien muodossa. Avustaakseen yhteistyökumppaneitaan Kverneland toimittaa korkealaatuisia varaosia tehokkaasti kaikkialle ympäri maailman. F-0405-FI Agritek OY Juurakkokuja VANTAA Puhelin: KROGAGER
