INSTALLATION INSTRUCTIONS ATV POWER-PIVOT. WARNING INJURY HAZARD Failure to observe these instructions could lead to severe injury or death.

Transkriptio

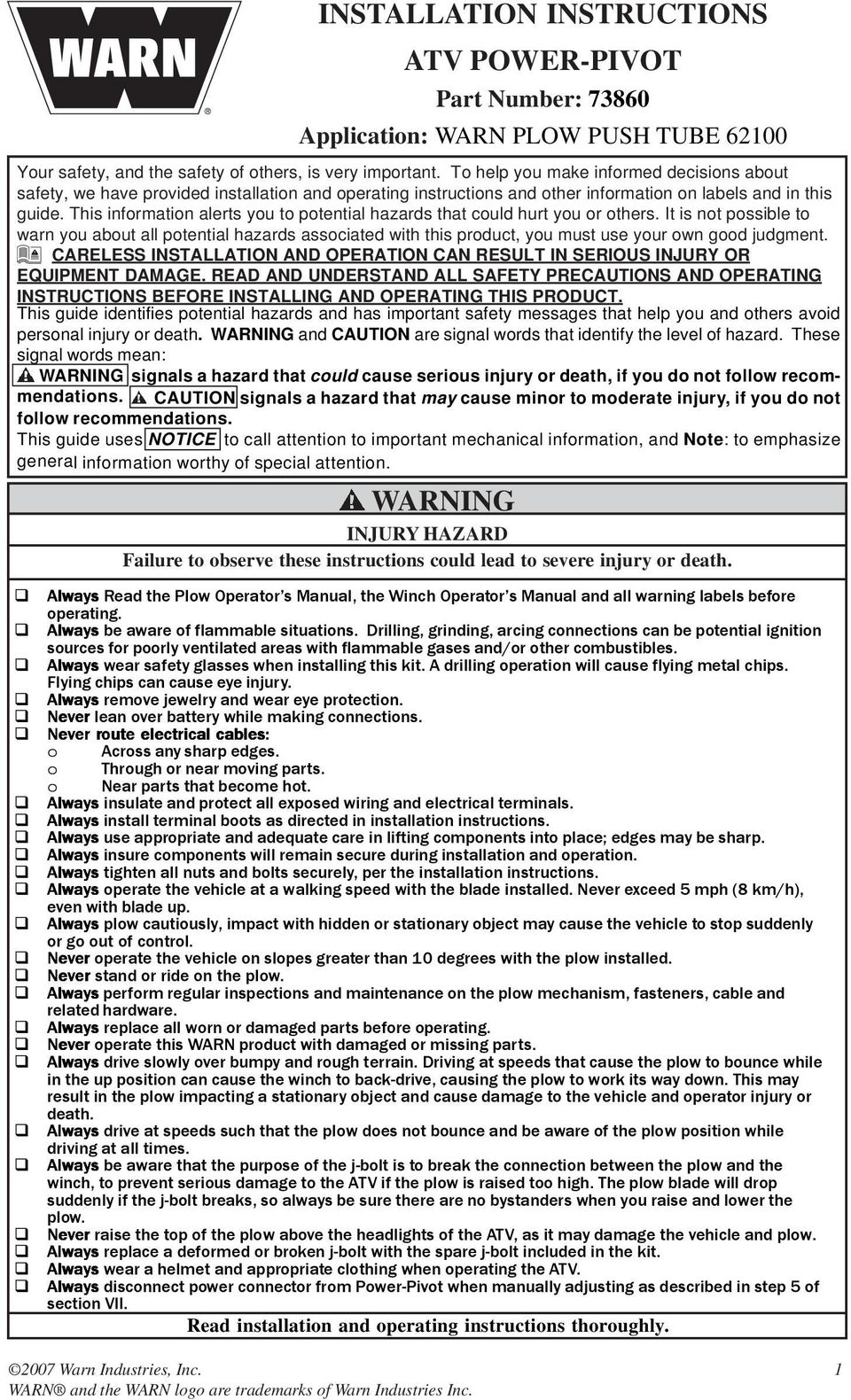

1 INSTALLATION INSTRUCTIONS ATV POWER-PIVOT Part Number: Application: WARN PLOW PUSH TUBE Your safety, and the safety of others, is very important. To help you make informed decisions about safety, we have provided installation and operating instructions and other information on labels and in this guide. This information alerts you to potential hazards that could hurt you or others. It is not possible to warn you about all potential hazards associated with this product, you must use your own good judgment. CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAMAGE. READ AND UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BEFORE INSTALLING AND OPERATING THIS PRODUCT. This guide identifies potential hazards and has important safety messages that help you and others avoid personal injury or death. WARNING and CAUTION are signal words that identify the level of hazard. These signal words mean: WARNING signals a hazard that could cause serious injury or death, if you do not follow recommendations. CAUTION signals a hazard that may cause minor to moderate injury, if you do not follow recommendations. This guide uses NOTICE to call attention to important mechanical information, and Note: to emphasize general information worthy of special attention. WARNING INJURY HAZARD Failure to observe these instructions could lead to severe injury or death. Read the Plow Operator s Manual, the Winch Operator s Manual and all warning labels before operating. be aware of flammable situations. Drilling, grinding, arcing connections can be potential ignition sources for poorly ventilated areas with flammable gases and/or other combustibles. wear safety glasses when installing this kit. A drilling operation will cause flying metal chips. Flying chips can cause eye injury. remove jewelry and wear eye protection. Never er lean over battery while making connections. Never er rout oute electrical cables: o Across any sharp edges. o Through or near moving parts. o Near parts that become hot. ys insulate and protect all exposed wiring and electrical terminals. ys install terminal boots as directed in installation instructions. ys use appropriate and adequate care in lifting components into place; edges may be sharp. ys insure components will remain secure during installation and operation. ys tighten all nuts and bolts securely, per the installation instructions. ys operate the vehicle at a walking speed with the blade installed. Never exceed 5 mph (8 km/h), even with blade up. ys plow cautiously, impact with hidden or stationary object may cause the vehicle to stop suddenly or go out of control. Never er operate the vehicle on slopes greater than 10 degrees with the plow installed. Never er stand or ride on the plow. ys perform regular inspections and maintenance on the plow mechanism, fasteners, cable and related hardware. ys replace all worn or damaged parts before operating. Never er operate this WARN product with damaged or missing parts. ys drive slowly over bumpy and rough terrain. Driving at speeds that cause the plow to bounce while in the up position can cause the winch to back-drive, causing the plow to work its way down. This may result in the plow impacting a stationary object and cause damage to the vehicle and operator injury or death. drive at speeds such that the plow does not bounce and be aware of the plow position while driving at all times. be aware that the purpose of the j-bolt is to break the connection between the plow and the winch, to prevent serious damage to the ATV if the plow is raised too high. The plow blade will drop suddenly if the j-bolt breaks, so always be sure there are no bystanders when you raise and lower the plow. Never er raise the top of the plow above the headlights of the ATV, as it may damage the vehicle and plow. replace a deformed or broken j-bolt with the spare j-bolt included in the kit. wear a helmet and appropriate clothing when operating the ATV. ys disconnect power connector from Power-Pivot when manually adjusting as described in step 5 of section VII. Read installation and operating instructions thoroughly Warn Industries, Inc. 1

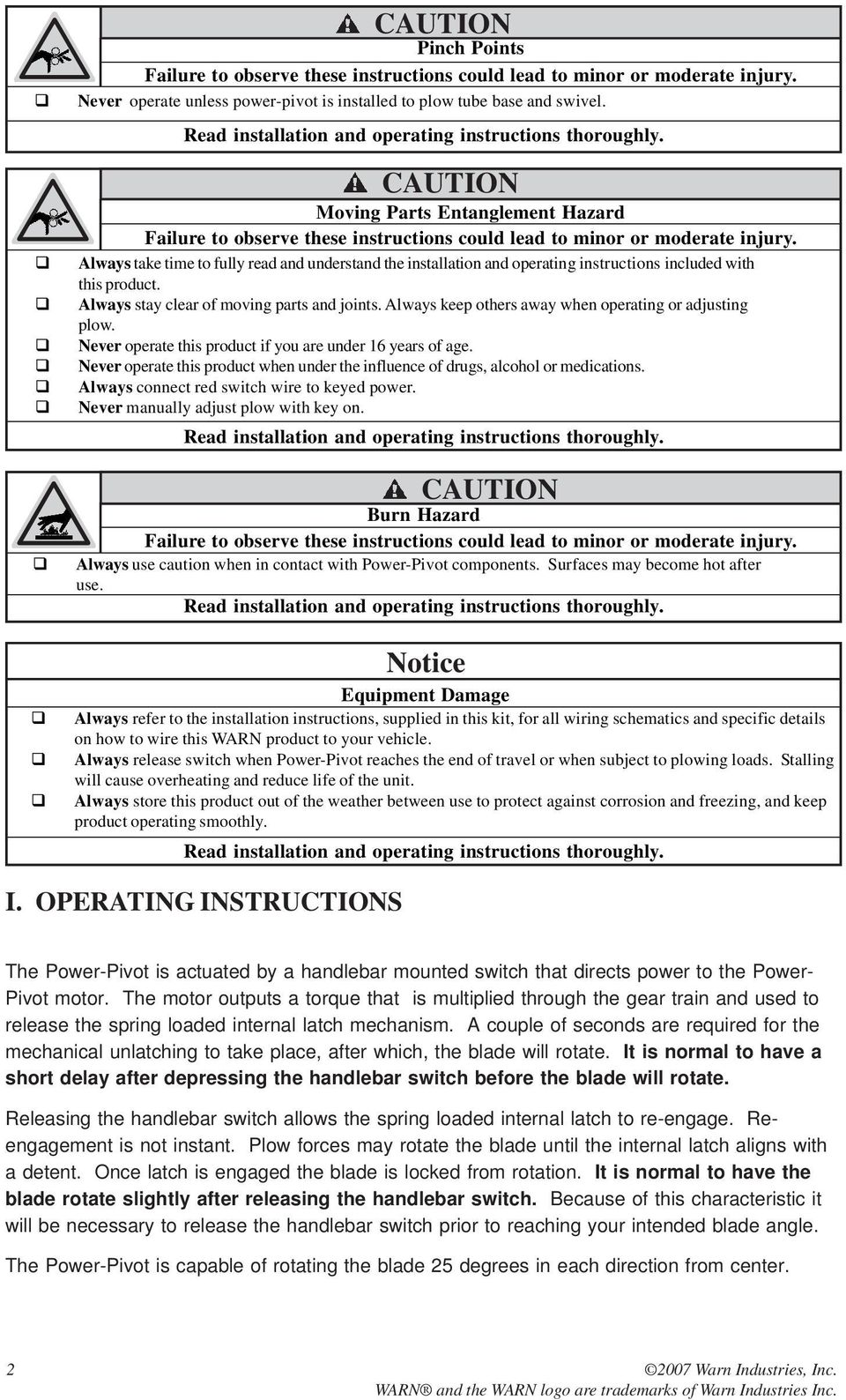

2 CAUTION Pinch Points Failure to observe these instructions could lead to minor or moderate injury. Never operate unless power-pivot is installed to plow tube base and swivel. Read installation and operating instructions thoroughly. CAUTION Moving Parts Entanglement Hazard Failure to observe these instructions could lead to minor or moderate injury. take time to fully read and understand the installation and operating instructions included with this product. stay clear of moving parts and joints. keep others away when operating or adjusting plow. Never operate this product if you are under 16 years of age. Never operate this product when under the influence of drugs, alcohol or medications. connect red switch wire to keyed power. Never manually adjust plow with key on. Read installation and operating instructions thoroughly. CAUTION Burn Hazard Failure to observe these instructions could lead to minor or moderate injury. use caution when in contact with Power-Pivot components. Surfaces may become hot after use. Read installation and operating instructions thoroughly. Notice Equipment Damage refer to the installation instructions, supplied in this kit, for all wiring schematics and specific details on how to wire this WARN product to your vehicle. release switch when Power-Pivot reaches the end of travel or when subject to plowing loads. Stalling will cause overheating and reduce life of the unit. store this product out of the weather between use to protect against corrosion and freezing, and keep product operating smoothly. Read installation and operating instructions thoroughly. I. OPERATING INSTRUCTIONS The Power-Pivot is actuated by a handlebar mounted switch that directs power to the Power- Pivot motor. The motor outputs a torque that is multiplied through the gear train and used to release the spring loaded internal latch mechanism. A couple of seconds are required for the mechanical unlatching to take place, after which, the blade will rotate. It is normal to have a short delay after depressing the handlebar switch before the blade will rotate. Releasing the handlebar switch allows the spring loaded internal latch to re-engage. Reengagement is not instant. Plow forces may rotate the blade until the internal latch aligns with a detent. Once latch is engaged the blade is locked from rotation. It is normal to have the blade rotate slightly after releasing the handlebar switch. Because of this characteristic it will be necessary to release the handlebar switch prior to reaching your intended blade angle. The Power-Pivot is capable of rotating the blade 25 degrees in each direction from center Warn Industries, Inc.

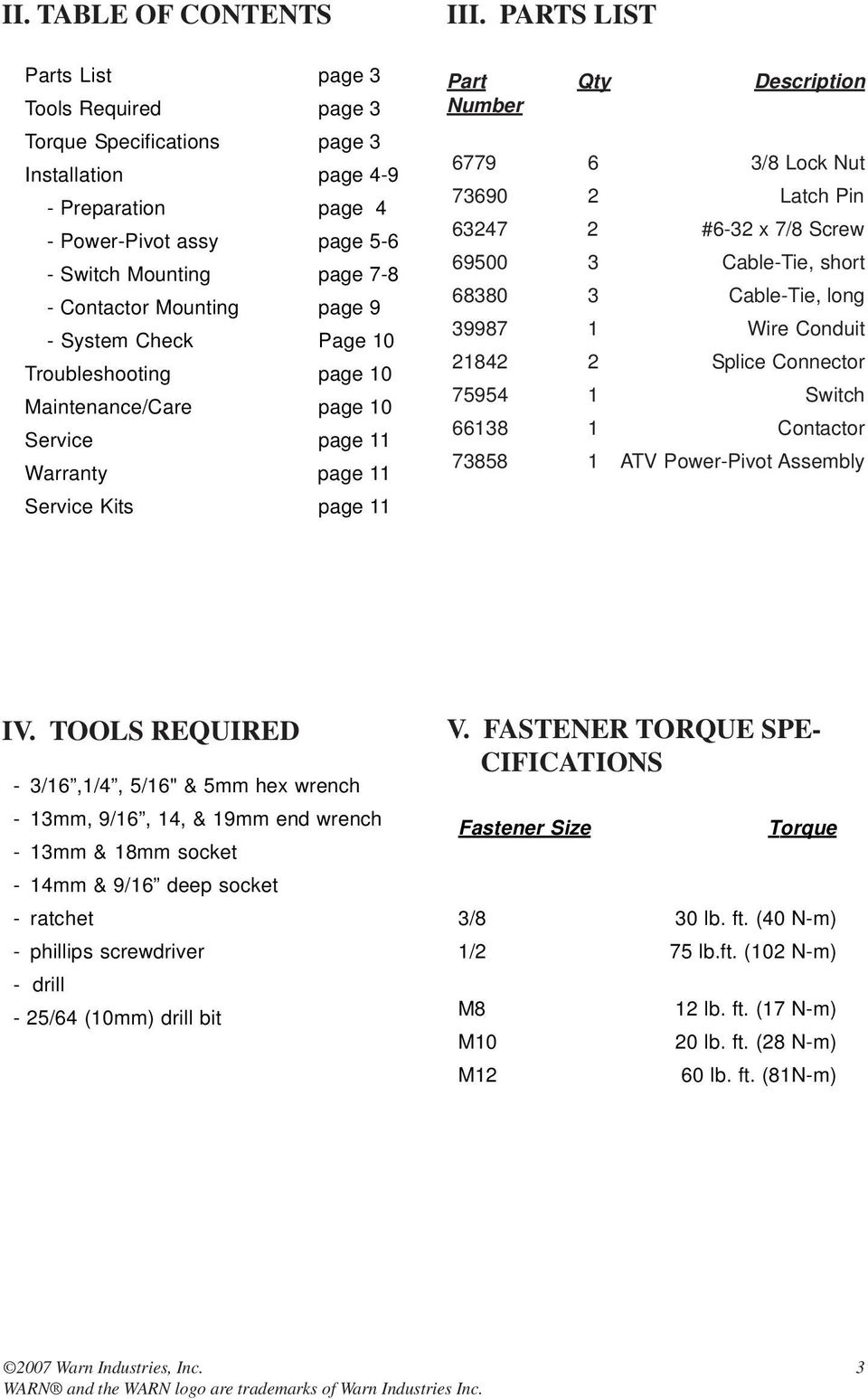

3 II. TABLE OF CONTENTS Parts List page 3 Tools Required page 3 Torque Specifications page 3 Installation page Preparation page 4 - Power-Pivot assy page Switch Mounting page Contactor Mounting page 9 - System Check Page 10 Troubleshooting page 10 Maintenance/Care page 10 Service page 11 Warranty page 11 Service Kits page 11 III. PARTS LIST Part Qty Description Number /8 Lock Nut Latch Pin #6-32 x 7/8 Screw Cable-Tie, short Cable-Tie, long Wire Conduit Splice Connector Switch Contactor ATV Power-Pivot Assembly IV. TOOLS REQUIRED - 3/16,1/4, 5/16" & 5mm hex wrench - 13mm, 9/16, 14, & 19mm end wrench - 13mm & 18mm socket - 14mm & 9/16 deep socket - ratchet - phillips screwdriver - drill - 25/64 (10mm) drill bit V. FASTENER TORQUE SPE- CIFICATIONS Fastener Size Torque 3/8 30 lb. ft. (40 N-m) 1/2 75 lb.ft. (102 N-m) M8 M10 M12 12 lb. ft. (17 N-m) 20 lb. ft. (28 N-m) 60 lb. ft. (81N-m) 2007 Warn Industries, Inc. 3

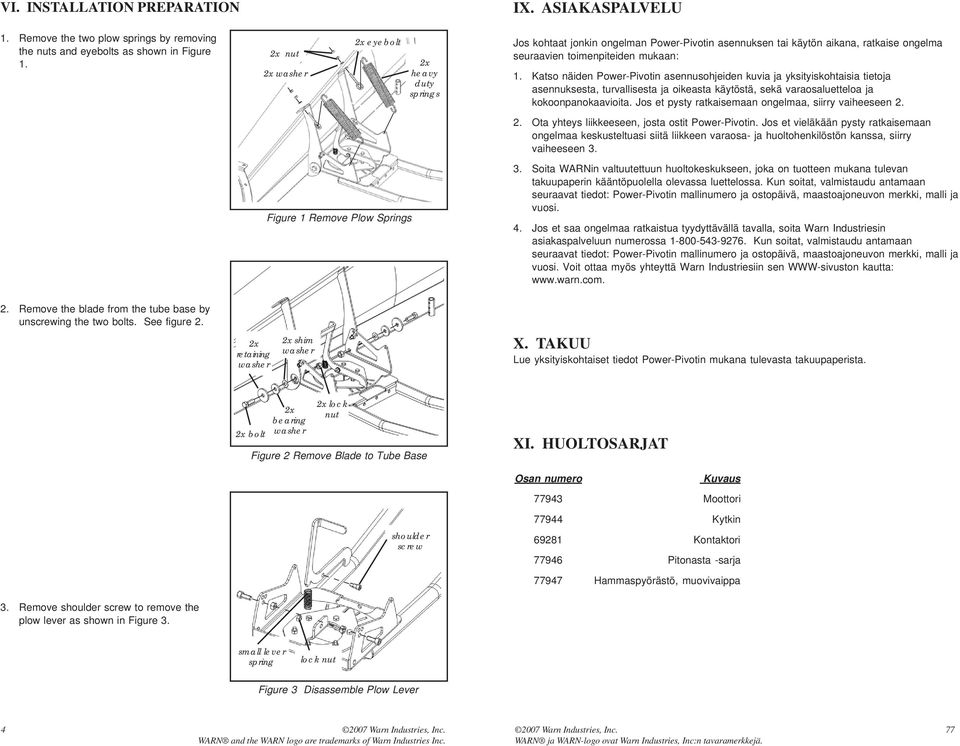

4 VI. INSTALLATION PREPARATION 1. Remove the two plow springs by removing the nuts and eyebolts as shown in Figure 1. 2x nut 2x washer 2x eyebolt Figure 1 Remove Plow Springs 2x heavy duty springs IX. ASIAKASPALVELU Jos kohtaat jonkin ongelman Power-Pivotin asennuksen tai käytön aikana, ratkaise ongelma seuraavien toimenpiteiden mukaan: 1. Katso näiden Power-Pivotin asennusohjeiden kuvia ja yksityiskohtaisia tietoja asennuksesta, turvallisesta ja oikeasta käytöstä, sekä varaosaluetteloa ja kokoonpanokaavioita. Jos et pysty ratkaisemaan ongelmaa, siirry vaiheeseen Ota yhteys liikkeeseen, josta ostit Power-Pivotin. Jos et vieläkään pysty ratkaisemaan ongelmaa keskusteltuasi siitä liikkeen varaosa- ja huoltohenkilöstön kanssa, siirry vaiheeseen Soita WARNin valtuutettuun huoltokeskukseen, joka on tuotteen mukana tulevan takuupaperin kääntöpuolella olevassa luettelossa. Kun soitat, valmistaudu antamaan seuraavat tiedot: Power-Pivotin mallinumero ja ostopäivä, maastoajoneuvon merkki, malli ja vuosi. 4. Jos et saa ongelmaa ratkaistua tyydyttävällä tavalla, soita Warn Industriesin asiakaspalveluun numerossa Kun soitat, valmistaudu antamaan seuraavat tiedot: Power-Pivotin mallinumero ja ostopäivä, maastoajoneuvon merkki, malli ja vuosi. Voit ottaa myös yhteyttä Warn Industriesiin sen WWW-sivuston kautta: 2. Remove the blade from the tube base by unscrewing the two bolts. See figure 2. 2x retaining washer 2x shim washer X. TAKUU Lue yksityiskohtaiset tiedot Power-Pivotin mukana tulevasta takuupaperista. 2x bolt 2x bearing washer 2x lock nut Figure 2 Remove Blade to Tube Base XI. HUOLTOSARJAT Osan numero Kuvaus Moottori shoulder screw Kytkin Kontaktori Pitonasta -sarja Hammaspyörästö, muovivaippa 3. Remove shoulder screw to remove the plow lever as shown in Figure 3. small lever spring lock nut Figure 3 Disassemble Plow Lever Warn Industries, Inc Warn Industries, Inc. 77

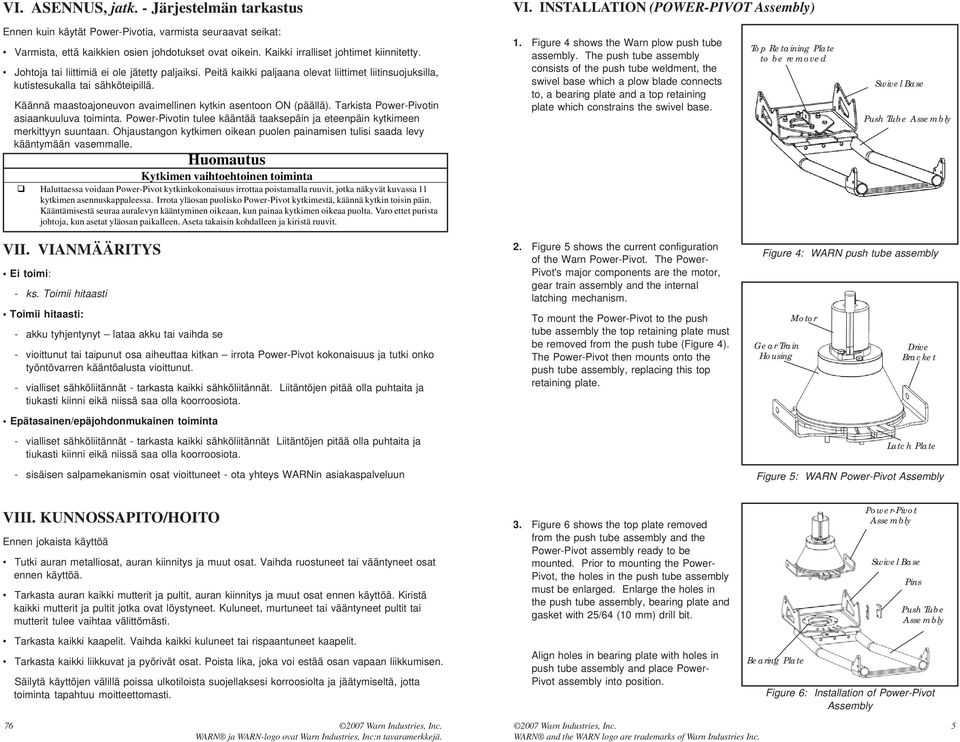

5 VI. ASENNUS, jatk. - Järjestelmän tarkastus VI. INSTALLATION (POWER-PIVOT Assembly) Ennen kuin käytät Power-Pivotia, varmista seuraavat seikat: Varmista, että kaikkien osien johdotukset ovat oikein. Kaikki irralliset johtimet kiinnitetty. Johtoja tai liittimiä ei ole jätetty paljaiksi. Peitä kaikki paljaana olevat liittimet liitinsuojuksilla, kutistesukalla tai sähköteipillä. Käännä maastoajoneuvon avaimellinen kytkin asentoon ON (päällä). Tarkista Power-Pivotin asiaankuuluva toiminta. Power-Pivotin tulee kääntää taaksepäin ja eteenpäin kytkimeen merkittyyn suuntaan. Ohjaustangon kytkimen oikean puolen painamisen tulisi saada levy kääntymään vasemmalle. Huomautus Kytkimen vaihtoehtoinen toiminta Haluttaessa voidaan Power-Pivot kytkinkokonaisuus irrottaa poistamalla ruuvit, jotka näkyvät kuvassa 11 kytkimen asennuskappaleessa. Irrota yläosan puolisko Power-Pivot kytkimestä, käännä kytkin toisin päin. Kääntämisestä seuraa auralevyn kääntyminen oikeaan, kun painaa kytkimen oikeaa puolta. Varo ettet purista johtoja, kun asetat yläosan paikalleen. Aseta takaisin kohdalleen ja kiristä ruuvit. 1. Figure 4 shows the Warn plow push tube assembly. The push tube assembly consists of the push tube weldment, the swivel base which a plow blade connects to, a bearing plate and a top retaining plate which constrains the swivel base. Top Retaining Plate to be removed Swivel Base Push Tube Assembly VII. VIANMÄÄRITYS Ei toimi: - ks. Toimii hitaasti Toimii hitaasti: - akku tyhjentynyt lataa akku tai vaihda se - vioittunut tai taipunut osa aiheuttaa kitkan irrota Power-Pivot kokonaisuus ja tutki onko työntövarren kääntöalusta vioittunut. - vialliset sähköliitännät - tarkasta kaikki sähköliitännät. Liitäntöjen pitää olla puhtaita ja tiukasti kiinni eikä niissä saa olla koorroosiota. Epätasainen/epäjohdonmukainen toiminta - vialliset sähköliitännät - tarkasta kaikki sähköliitännät Liitäntöjen pitää olla puhtaita ja tiukasti kiinni eikä niissä saa olla koorroosiota. - sisäisen salpamekanismin osat vioittuneet - ota yhteys WARNin asiakaspalveluun 2. Figure 5 shows the current configuration of the Warn Power-Pivot. The Power- Pivot's major components are the motor, gear train assembly and the internal latching mechanism. To mount the Power-Pivot to the push tube assembly the top retaining plate must be removed from the push tube (Figure 4). The Power-Pivot then mounts onto the push tube assembly, replacing this top retaining plate. Figure 4: WARN push tube assembly Gear Train Housing Motor Drive Bracket Latch Plate Figure 5: WARN Power-Pivot Assembly VIII. KUNNOSSAPITO/HOITO Ennen jokaista käyttöä Tutki auran metalliosat, auran kiinnitys ja muut osat. Vaihda ruostuneet tai vääntyneet osat ennen käyttöä. Tarkasta auran kaikki mutterit ja pultit, auran kiinnitys ja muut osat ennen käyttöä. Kiristä kaikki mutterit ja pultit jotka ovat löystyneet. Kuluneet, murtuneet tai vääntyneet pultit tai mutterit tulee vaihtaa välittömästi. Tarkasta kaikki kaapelit. Vaihda kaikki kuluneet tai rispaantuneet kaapelit. Tarkasta kaikki liikkuvat ja pyörivät osat. Poista lika, joka voi estää osan vapaan liikkumisen. Säilytä käyttöjen välillä poissa ulkotiloista suojellaksesi korroosiolta ja jäätymiseltä, jotta toiminta tapahtuu moitteettomasti. 3. Figure 6 shows the top plate removed from the push tube assembly and the Power-Pivot assembly ready to be mounted. Prior to mounting the Power- Pivot, the holes in the push tube assembly must be enlarged. Enlarge the holes in the push tube assembly, bearing plate and gasket with 25/64 (10 mm) drill bit. Align holes in bearing plate with holes in push tube assembly and place Power- Pivot assembly into position. Bearing Plate Power-Pivot Assembly Swivel Base Pins Push Tube Assembly Figure 6: Installation of Power-Pivot Assembly Warn Industries, Inc Warn Industries, Inc. 5

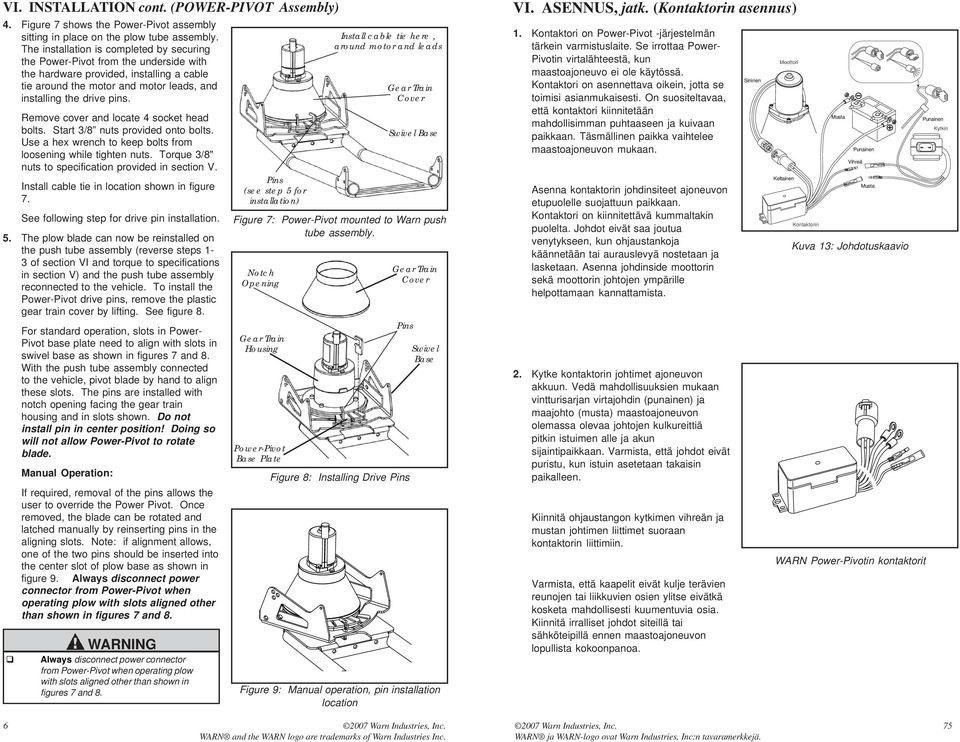

6 VI. INSTALLATION cont. (POWER-PIVOT Assembly) 4. Figure 7 shows the Power-Pivot assembly sitting in place on the plow tube assembly. The installation is completed by securing the Power-Pivot from the underside with the hardware provided, installing a cable tie around the motor and motor leads, and installing the drive pins. Remove cover and locate 4 socket head bolts. Start 3/8 nuts provided onto bolts. Use a hex wrench to keep bolts from loosening while tighten nuts. Torque 3/8" nuts to specification provided in section V. Install cable tie in location shown in figure 7. See following step for drive pin installation. 5. The plow blade can now be reinstalled on the push tube assembly (reverse steps 1-3 of section VI and torque to specifications in section V) and the push tube assembly reconnected to the vehicle. To install the Power-Pivot drive pins, remove the plastic gear train cover by lifting. See figure 8. For standard operation, slots in Power- Pivot base plate need to align with slots in swivel base as shown in figures 7 and 8. With the push tube assembly connected to the vehicle, pivot blade by hand to align these slots. The pins are installed with notch opening facing the gear train housing and in slots shown. Do not install pin in center position! Doing so will not allow Power-Pivot to rotate blade. Manual Operation: If required, removal of the pins allows the user to override the Power Pivot. Once removed, the blade can be rotated and latched manually by reinserting pins in the aligning slots. Note: if alignment allows, one of the two pins should be inserted into the center slot of plow base as shown in figure 9. disconnect power connector from Power-Pivot when operating plow with slots aligned other than shown in figures 7 and 8. WARNING disconnect power connector from Power-Pivot when operating plow with slots aligned other than shown in figures 7 and 8. Pins (see step 5 for installation) Swivel Base Figure 7: Power-Pivot mounted to Warn push tube assembly. Notch Opening Gear Train Housing Power-Pivot Base Plate Install cable tie here, around motor and leads Figure 8: Installing Drive Pins Gear Train Cover Gear Train Cover Warn Industries, Inc. Pins Swivel Base Figure 9: Manual operation, pin installation location VI. ASENNUS, jatk. (Kontaktorin asennus) 1. Kontaktori on Power-Pivot -järjestelmän tärkein varmistuslaite. Se irrottaa Power- Pivotin virtalähteestä, kun maastoajoneuvo ei ole käytössä. Kontaktori on asennettava oikein, jotta se toimisi asianmukaisesti. On suositeltavaa, että kontaktori kiinnitetään mahdollisimman puhtaaseen ja kuivaan paikkaan. Täsmällinen paikka vaihtelee maastoajoneuvon mukaan. Asenna kontaktorin johdinsiteet ajoneuvon etupuolelle suojattuun paikkaan. Kontaktori on kiinnitettävä kummaltakin puolelta. Johdot eivät saa joutua venytykseen, kun ohjaustankoja käännetään tai aurauslevyä nostetaan ja lasketaan. Asenna johdinside moottorin sekä moottorin johtojen ympärille helpottamaan kannattamista. 2. Kytke kontaktorin johtimet ajoneuvon akkuun. Vedä mahdollisuuksien mukaan vintturisarjan virtajohdin (punainen) ja maajohto (musta) maastoajoneuvon olemassa olevaa johtojen kulkureittiä pitkin istuimen alle ja akun sijaintipaikkaan. Varmista, että johdot eivät puristu, kun istuin asetetaan takaisin paikalleen. Kiinnitä ohjaustangon kytkimen vihreän ja mustan johtimen liittimet suoraan kontaktorin liittimiin. Varmista, että kaapelit eivät kulje terävien reunojen tai liikkuvien osien ylitse eivätkä kosketa mahdollisesti kuumentuvia osia. Kiinnitä irralliset johdot siteillä tai sähköteipillä ennen maastoajoneuvon lopullista kokoonpanoa. Kuva 13: Johdotuskaavio WARN Power-Pivotin kontaktorit 2007 Warn Industries, Inc. 75 Sininen Moottori Keltainen Kontaktorin Musta Punainen Vihreä Musta Punainen Kytkin

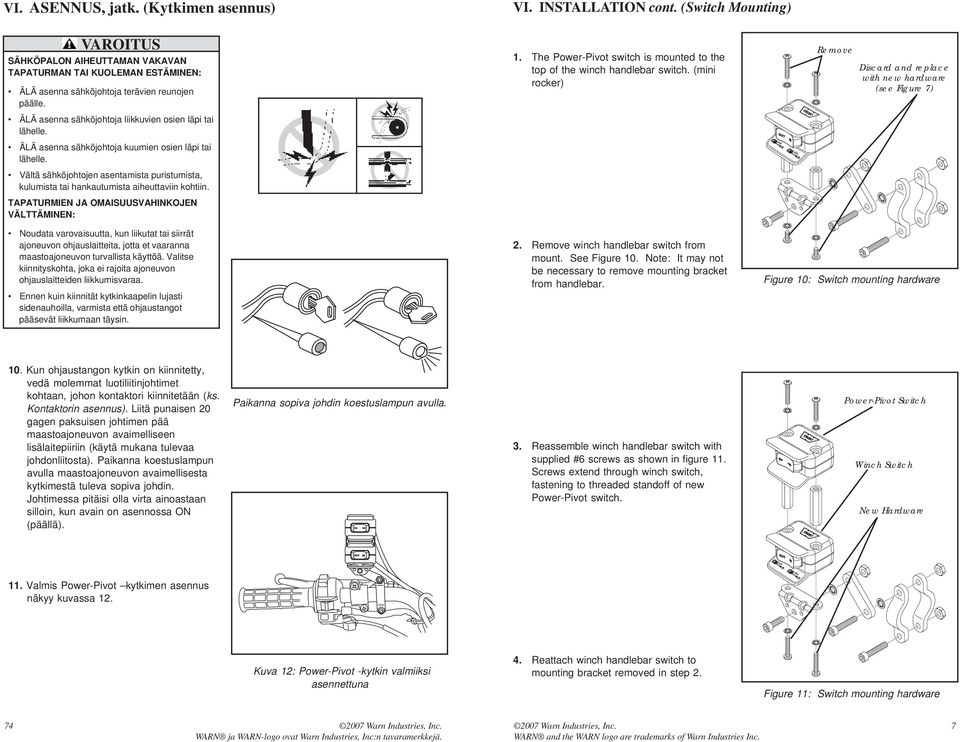

7 VI. ASENNUS, jatk. (Kytkimen asennus) VI. INSTALLATION cont. (Switch Mounting) VAROITUS SÄHKÖPALON AIHEUTTAMAN VAKAVAN TAPATURMAN TAI KUOLEMAN ESTÄMINEN: ÄLÄ asenna sähköjohtoja terävien reunojen päälle. ÄLÄ asenna sähköjohtoja liikkuvien osien läpi tai lähelle. ÄLÄ asenna sähköjohtoja kuumien osien läpi tai lähelle. Vältä sähköjohtojen asentamista puristumista, kulumista tai hankautumista aiheuttaviin kohtiin. TAPATURMIEN JA OMAISUUSVAHINKOJEN VÄLTTÄMINEN: 1. The Power-Pivot switch is mounted to the top of the winch handlebar switch. (mini rocker) Remove Discard and replace with new hardware (see Figure 7) Noudata varovaisuutta, kun liikutat tai siirrät ajoneuvon ohjauslaitteita, jotta et vaaranna maastoajoneuvon turvallista käyttöä. Valitse kiinnityskohta, joka ei rajoita ajoneuvon ohjauslaitteiden liikkumisvaraa. Ennen kuin kiinnität kytkinkaapelin lujasti sidenauhoilla, varmista että ohjaustangot pääsevät liikkumaan täysin. 2. Remove winch handlebar switch from mount. See Figure 10. Note: It may not be necessary to remove mounting bracket from handlebar. Figure 10: Switch mounting hardware 10. Kun ohjaustangon kytkin on kiinnitetty, vedä molemmat luotiliitinjohtimet kohtaan, johon kontaktori kiinnitetään (ks. Kontaktorin asennus). Liitä punaisen 20 gagen paksuisen johtimen pää maastoajoneuvon avaimelliseen lisälaitepiiriin (käytä mukana tulevaa johdonliitosta). Paikanna koestuslampun avulla maastoajoneuvon avaimellisesta kytkimestä tuleva sopiva johdin. Johtimessa pitäisi olla virta ainoastaan silloin, kun avain on asennossa ON (päällä). Paikanna sopiva johdin koestuslampun avulla. 3. Reassemble winch handlebar switch with supplied #6 screws as shown in figure 11. Screws extend through winch switch, fastening to threaded standoff of new Power-Pivot switch. Power-Pivot Switch Winch Switch New Hardware 11. Valmis Power-Pivot kytkimen asennus näkyy kuvassa 12. Kuva 12: Power-Pivot -kytkin valmiiksi asennettuna 4. Reattach winch handlebar switch to mounting bracket removed in step 2. Figure 11: Switch mounting hardware Warn Industries, Inc Warn Industries, Inc. 7

8 VI. INSTALLATION cont. (Switch Mounting) VI. ASENNUS, jatk. (Kytkimen asennus) WARNING TO PREVENT SERIOUS INJURY OR DEATH FROM ELECTRICAL FIRE: Do NOT route electrical cables across sharp edges. Do NOT route electrical cables through or near moving parts. Do NOT route electrical cables through or near any high heat parts. Avoid pinch and wear/abrasion points when installing all electrical cables. TO AVOID INJURY AND PROPERTY DAMAGE: Use caution when moving or repositioning any vehicle controls so as to not compromise the safe operation of the ATV. Select a mounting position that will provide clearance for all vehicle controls. Before securing the switch cable with tie wraps, make sure that the handlebars have full range of motion. 1. Power-Pivot -kytkin asennetaan ohjaustankoon kiinnitettävän vintturin kytkimen päälle. (pienoiskeinukytkin) 2. Irrota vintturin ohjaustangon kytkimen asennus. Ks. kuva 10. Huomaa: Voi olla välttämätöntä irrottaa kiinnitin ohjaustangosta. Irrota Hylkää ja korvaa uusilla kiinnittimillä (ks. Kuva 7) Kuva 10: Kytkimen kiinnittimet 10. Once the handle bar switch is mounted, route the two bullet terminal wires to where the contactor will be mounted (see Contactor Mounting). Splice the end of the red 20ga wire to a key controlled accessory circuit of the ATV (use the provided wire splice). Using a test light, locate a suitable wire from the ATV key switch. The wire should only have power when the key is in the "ON" position. Use a test light to locate a suitable wire. 3. Kokoa uudelleen vintturin ohjaustangon kytkin mukana toimitetuilla #6 ruuveilla kuvan 11 esittämällä tavalla. Ruuvit yltävät vintturin kytkimen läpi, kiinnittyen uuden Power-Pivot-kytkimen kierteillä varustettuihin läpivienteihin. Power-Pivotin kytkin Vintturin kytkin Uudet kiinnittimet 11. The completed Power-Pivot switch mounting is shown in Figure Kiinnitä uudelleen vintturin ohjaustangon kytkin kiinnittimeen, joka irrotettiin vaiheessa 2. Figure 12: Power-Pivot Switch Mounting complete. Kuva 11. Kytkimen kiinnittimet Warn Industries, Inc Warn Industries, Inc. 73

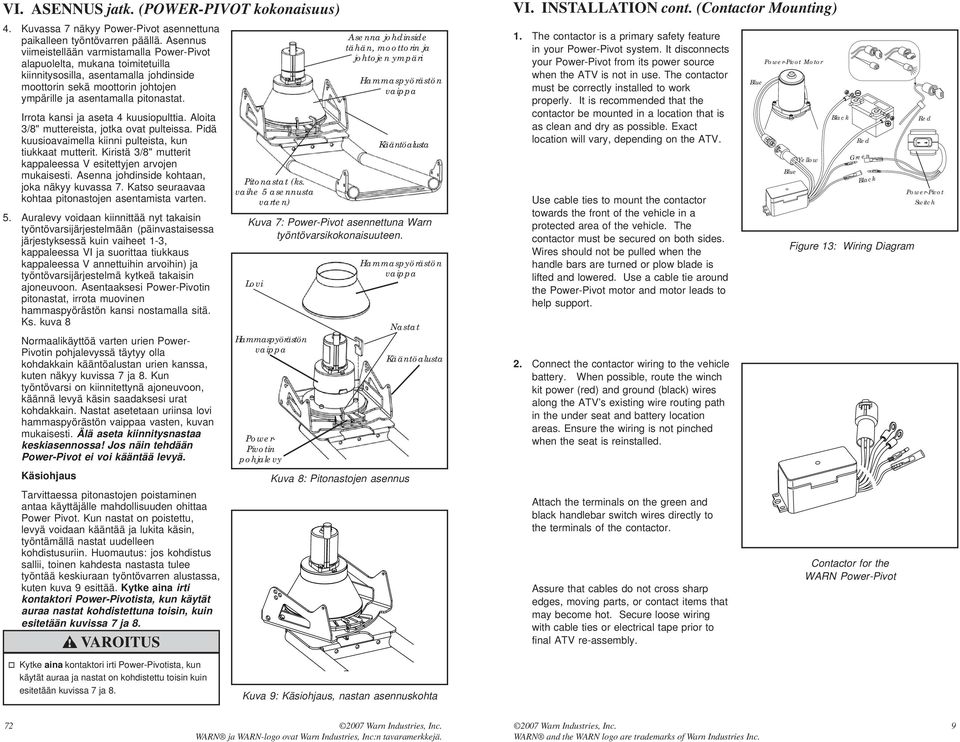

9 VI. ASENNUS jatk. (POWER-PIVOT kokonaisuus) 4. Kuvassa 7 näkyy Power-Pivot asennettuna paikalleen työntövarren päällä. Asennus viimeistellään varmistamalla Power-Pivot alapuolelta, mukana toimitetuilla kiinnitysosilla, asentamalla johdinside moottorin sekä moottorin johtojen ympärille ja asentamalla pitonastat. Irrota kansi ja aseta 4 kuusiopulttia. Aloita 3/8" muttereista, jotka ovat pulteissa. Pidä kuusioavaimella kiinni pulteista, kun tiukkaat mutterit. Kiristä 3/8" mutterit kappaleessa V esitettyjen arvojen mukaisesti. Asenna johdinside kohtaan, joka näkyy kuvassa 7. Katso seuraavaa kohtaa pitonastojen asentamista varten. 5. Auralevy voidaan kiinnittää nyt takaisin työntövarsijärjestelmään (päinvastaisessa järjestyksessä kuin vaiheet 1-3, kappaleessa VI ja suorittaa tiukkaus kappaleessa V annettuihin arvoihin) ja työntövarsijärjestelmä kytkeä takaisin ajoneuvoon. Asentaaksesi Power-Pivotin pitonastat, irrota muovinen hammaspyörästön kansi nostamalla sitä. Ks. kuva 8 Normaalikäyttöä varten urien Power- Pivotin pohjalevyssä täytyy olla kohdakkain kääntöalustan urien kanssa, kuten näkyy kuvissa 7 ja 8. Kun työntövarsi on kiinnitettynä ajoneuvoon, käännä levyä käsin saadaksesi urat kohdakkain. Nastat asetetaan uriinsa lovi hammaspyörästön vaippaa vasten, kuvan mukaisesti. Älä aseta kiinnitysnastaa keskiasennossa! Jos näin tehdään Power-Pivot ei voi kääntää levyä. Käsiohjaus Tarvittaessa pitonastojen poistaminen antaa käyttäjälle mahdollisuuden ohittaa Power Pivot. Kun nastat on poistettu, levyä voidaan kääntää ja lukita käsin, työntämällä nastat uudelleen kohdistusuriin. Huomautus: jos kohdistus sallii, toinen kahdesta nastasta tulee työntää keskiuraan työntövarren alustassa, kuten kuva 9 esittää. Kytke aina irti kontaktori Power-Pivotista, kun käytät auraa nastat kohdistettuna toisin, kuin esitetään kuvissa 7 ja 8. VAROITUS Pitonastat (ks. vaihe 5 asennusta varten) Lovi Hammaspyörästön vaippa Power- Pivotin pohjalevy Asenna johdinside tähän, moottorin ja johtojen ympäri Hammaspyörästön vaippa Kääntöalusta Kuva 7: Power-Pivot asennettuna Warn työntövarsikokonaisuuteen. Hammaspyörästön vaippa Nastat Kuva 8: Pitonastojen asennus Kääntöalusta VI. INSTALLATION cont. (Contactor Mounting) 1. The contactor is a primary safety feature in your Power-Pivot system. It disconnects your Power-Pivot from its power source when the ATV is not in use. The contactor must be correctly installed to work properly. It is recommended that the contactor be mounted in a location that is as clean and dry as possible. Exact location will vary, depending on the ATV. Use cable ties to mount the contactor towards the front of the vehicle in a protected area of the vehicle. The contactor must be secured on both sides. Wires should not be pulled when the handle bars are turned or plow blade is lifted and lowered. Use a cable tie around the Power-Pivot motor and motor leads to help support. 2. Connect the contactor wiring to the vehicle battery. When possible, route the winch kit power (red) and ground (black) wires along the ATV s existing wire routing path in the under seat and battery location areas. Ensure the wiring is not pinched when the seat is reinstalled. Attach the terminals on the green and black handlebar switch wires directly to the terminals of the contactor. Assure that cables do not cross sharp edges, moving parts, or contact items that may become hot. Secure loose wiring with cable ties or electrical tape prior to final ATV re-assembly. Blue Power-Pivot Motor Blue Yellow Black Red Green Black Figure 13: Wiring Diagram Contactor for the WARN Power-Pivot Red Power-Pivot Switch Kytke aina kontaktori irti Power-Pivotista, kun käytät auraa ja nastat on kohdistettu toisin kuin esitetään kuvissa 7 ja 8. Kuva 9: Käsiohjaus, nastan asennuskohta Warn Industries, Inc Warn Industries, Inc. 9

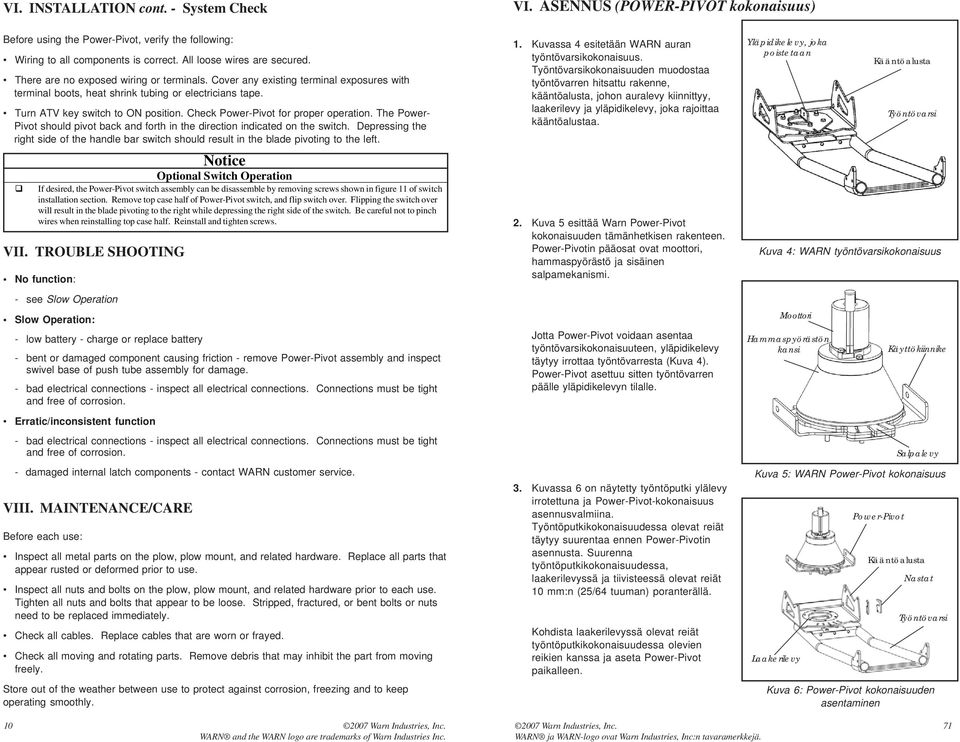

10 VI. INSTALLATION cont. - System Check VI. ASENNUS (POWER-PIVOT kokonaisuus) Before using the Power-Pivot, verify the following: Wiring to all components is correct. All loose wires are secured. There are no exposed wiring or terminals. Cover any existing terminal exposures with terminal boots, heat shrink tubing or electricians tape. Turn ATV key switch to ON position. Check Power-Pivot for proper operation. The Power- Pivot should pivot back and forth in the direction indicated on the switch. Depressing the right side of the handle bar switch should result in the blade pivoting to the left. VIII. MAINTENANCE/CARE Notice Optional Switch Operation If desired, the Power-Pivot switch assembly can be disassemble by removing screws shown in figure 11 of switch installation section. Remove top case half of Power-Pivot switch, and flip switch over. Flipping the switch over will result in the blade pivoting to the right while depressing the right side of the switch. Be careful not to pinch wires when reinstalling top case half. Reinstall and tighten screws. VII. TROUBLE SHOOTING No function: - see Slow Operation Slow Operation: - low battery - charge or replace battery - bent or damaged component causing friction - remove Power-Pivot assembly and inspect swivel base of push tube assembly for damage. - bad electrical connections - inspect all electrical connections. Connections must be tight and free of corrosion. Erratic/inconsistent function - bad electrical connections - inspect all electrical connections. Connections must be tight and free of corrosion. - damaged internal latch components - contact WARN customer service. Before each use: Inspect all metal parts on the plow, plow mount, and related hardware. Replace all parts that appear rusted or deformed prior to use. Inspect all nuts and bolts on the plow, plow mount, and related hardware prior to each use. Tighten all nuts and bolts that appear to be loose. Stripped, fractured, or bent bolts or nuts need to be replaced immediately. Check all cables. Replace cables that are worn or frayed. Check all moving and rotating parts. Remove debris that may inhibit the part from moving freely. Store out of the weather between use to protect against corrosion, freezing and to keep operating smoothly. 1. Kuvassa 4 esitetään WARN auran työntövarsikokonaisuus. Työntövarsikokonaisuuden muodostaa työntövarren hitsattu rakenne, kääntöalusta, johon auralevy kiinnittyy, laakerilevy ja yläpidikelevy, joka rajoittaa kääntöalustaa. 2. Kuva 5 esittää Warn Power-Pivot kokonaisuuden tämänhetkisen rakenteen. Power-Pivotin pääosat ovat moottori, hammaspyörästö ja sisäinen salpamekanismi. Jotta Power-Pivot voidaan asentaa työntövarsikokonaisuuteen, yläpidikelevy täytyy irrottaa työntövarresta (Kuva 4). Power-Pivot asettuu sitten työntövarren päälle yläpidikelevyn tilalle. 3. Kuvassa 6 on näytetty työntöputki ylälevy irrotettuna ja Power-Pivot-kokonaisuus asennusvalmiina. Työntöputkikokonaisuudessa olevat reiät täytyy suurentaa ennen Power-Pivotin asennusta. Suurenna työntöputkikokonaisuudessa, laakerilevyssä ja tiivisteessä olevat reiät 10 mm:n (25/64 tuuman) poranterällä. Kohdista laakerilevyssä olevat reiät työntöputkikokonaisuudessa olevien reikien kanssa ja aseta Power-Pivot paikalleen. Yläpidikelevy, joka poistetaan Kuva 4: WARN työntövarsikokonaisuus Moottori Hammaspyörästön kansi Laakerilevy Kääntöalusta Power-Pivot Työntövarsi Käyttökiinnike Salpalevy Kuva 5: WARN Power-Pivot kokonaisuus Kääntöalusta Nastat Työntövarsi Kuva 6: Power-Pivot kokonaisuuden asentaminen Warn Industries, Inc Warn Industries, Inc. 71

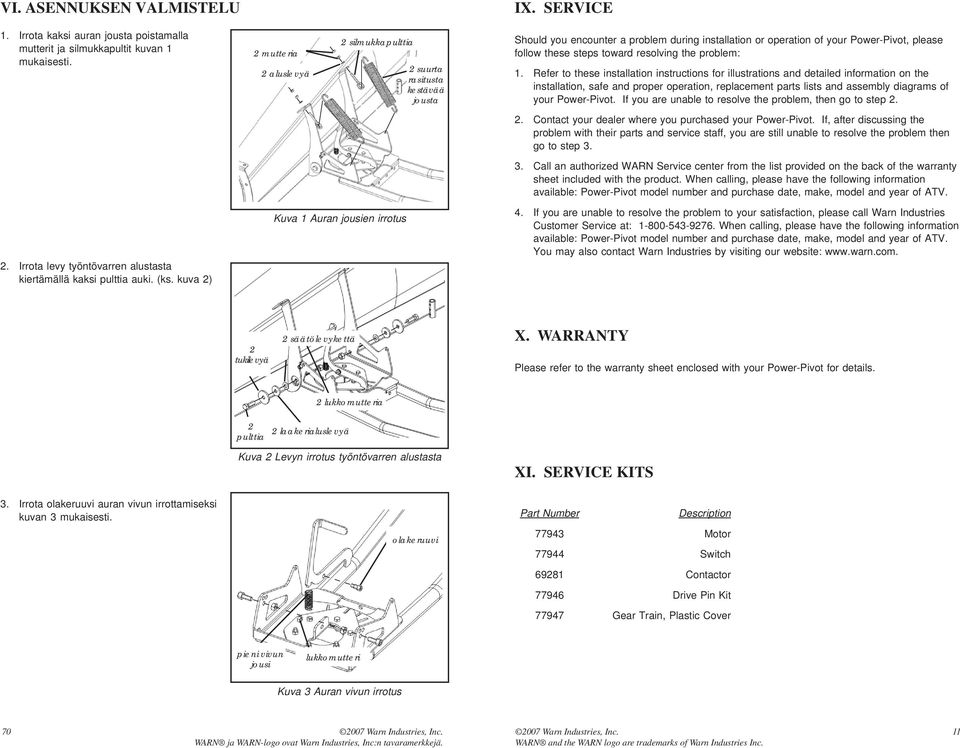

11 VI. ASENNUKSEN VALMISTELU 1. Irrota kaksi auran jousta poistamalla mutterit ja silmukkapultit kuvan 1 mukaisesti. 2. Irrota levy työntövarren alustasta kiertämällä kaksi pulttia auki. (ks. kuva 2) 2 mutteria 2 aluslevyä 2 silmukkapulttia Kuva 1 Auran jousien irrotus 2 suurta rasitusta kestävää jousta IX. SERVICE Should you encounter a problem during installation or operation of your Power-Pivot, please follow these steps toward resolving the problem: 1. Refer to these installation instructions for illustrations and detailed information on the installation, safe and proper operation, replacement parts lists and assembly diagrams of your Power-Pivot. If you are unable to resolve the problem, then go to step Contact your dealer where you purchased your Power-Pivot. If, after discussing the problem with their parts and service staff, you are still unable to resolve the problem then go to step Call an authorized WARN Service center from the list provided on the back of the warranty sheet included with the product. When calling, please have the following information available: Power-Pivot model number and purchase date, make, model and year of ATV. 4. If you are unable to resolve the problem to your satisfaction, please call Warn Industries Customer Service at: When calling, please have the following information available: Power-Pivot model number and purchase date, make, model and year of ATV. You may also contact Warn Industries by visiting our website: 2 tukilevyä 2 säätölevykettä X. WARRANTY Please refer to the warranty sheet enclosed with your Power-Pivot for details. 2 lukkomutteria 2 pulttia 2 laakerialuslevyä Kuva 2 Levyn irrotus työntövarren alustasta XI. SERVICE KITS 3. Irrota olakeruuvi auran vivun irrottamiseksi kuvan 3 mukaisesti. olakeruuvi Part Number Description Motor Switch Contactor Drive Pin Kit Gear Train, Plastic Cover pieni vivun jousi lukkomutteri Kuva 3 Auran vivun irrotus Warn Industries, Inc Warn Industries, Inc. 11
