1 ThinkCentre Käyttöopas tyypit 8086, 8087, 8088 tyypit 8089, 8090

2

3 ThinkCentre Käyttöopas tyypit 8086, 8087, 8088 tyypit 8089, 8090

4 Huomautus Ennen tämän julkaisun ja siinä kuattujen tuotteiden käyttöä lue kohdat Tärkeät turaohjeet siulla ja Liite E, Huomioon otettaaa, siulla 45. Ensimmäinen painos (kesäkuu 2004) Copyright International Business Machines Corporation Kaikki oikeudet pidätetään.

5 Sisältö Tärkeät turaohjeet Välittömiä toimia edellyttäät tapahtumat tai tilat.. Yleisiä turaohjeita i Huolto i Verkkojohdot ja erkkolaitteet i Jatkojohdot ja niihin liittyät laitteet..... ii Pistokkeet ja pistorasiat ii Paristot ja akut ii Kuumuus ja tietokoneen osien tuuletus.... iii CD- ja DVD-asemaa koskeat turaohjeet... iii Lisää turaohjeita ix Litiumparistoon liittyä huomautus......ix Modeemiin liittyiä turaohjeita ix Laserturaohjeet x Virtalähdettä koskeat ohjeet x Esittely xi Tietolähteitä xi Lisäarusteiden asennus Ominaisuudet Tekniset tiedot Tuetut käyttöasennot Saataana oleat lisäarusteet Staattiselle sähkölle herkkien laitteiden käsittely.5 Erillisten lisäarusteiden asennus Kannen aaus Sisäisten osien sijainti Emoleyn osien tunnistus Muistin asennus PCI-soittimen asennus Sisäisten asemien asennus Suojausominaisuudet Pariston aihto Kadonneen tai unohtuneen salasanan poisto (CMOS-muistin tyhjennys) Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen BIOS-asetusohjelman käyttö BIOS-asetusohjelman aloitus Asetusten tarkastelu ja muutto BIOS-asetusohjelman käytön lopetus Salasanojen käyttö Laitekohtaisen salasanasuojauksen käyttö...26 IDE-asemien asetusaihtoehdon käyttö Aloituslaitteen alinta Liite A. Järjestelmäohjelmien päiitys 29 Järjestelmäohjelmat BIOS-ohjelmakoodin päiitys leykkeestä...29 BIOS-ohjelmakoodin päiitys käyttöjärjestelmästä 29 Tietokoneen elytys automaattisten käynnistystestien tai BIOSin päiityksen häiriöistä.30 Liite B. Hiiren puhdistus Optisen hiiren puhdistus Pallohiiren puhdistus Liite C. Manuaalisesti annettaat modeemikomennot AT-peruskomennot AT-lisäkomennot MNP-, V.42-, V.42bis- ja V.44-komennot Faksiluokan 1 komennot Faksiluokan 2 komennot Äänikomennot Liite D. Asiakkaan aihdettaissa oleien osien luettelo Liite E. Huomioon otettaaa Teleision käyttöön liittyä huomautus Taaramerkit Hakemisto Copyright IBM Corp iii

6 i Käyttöopas

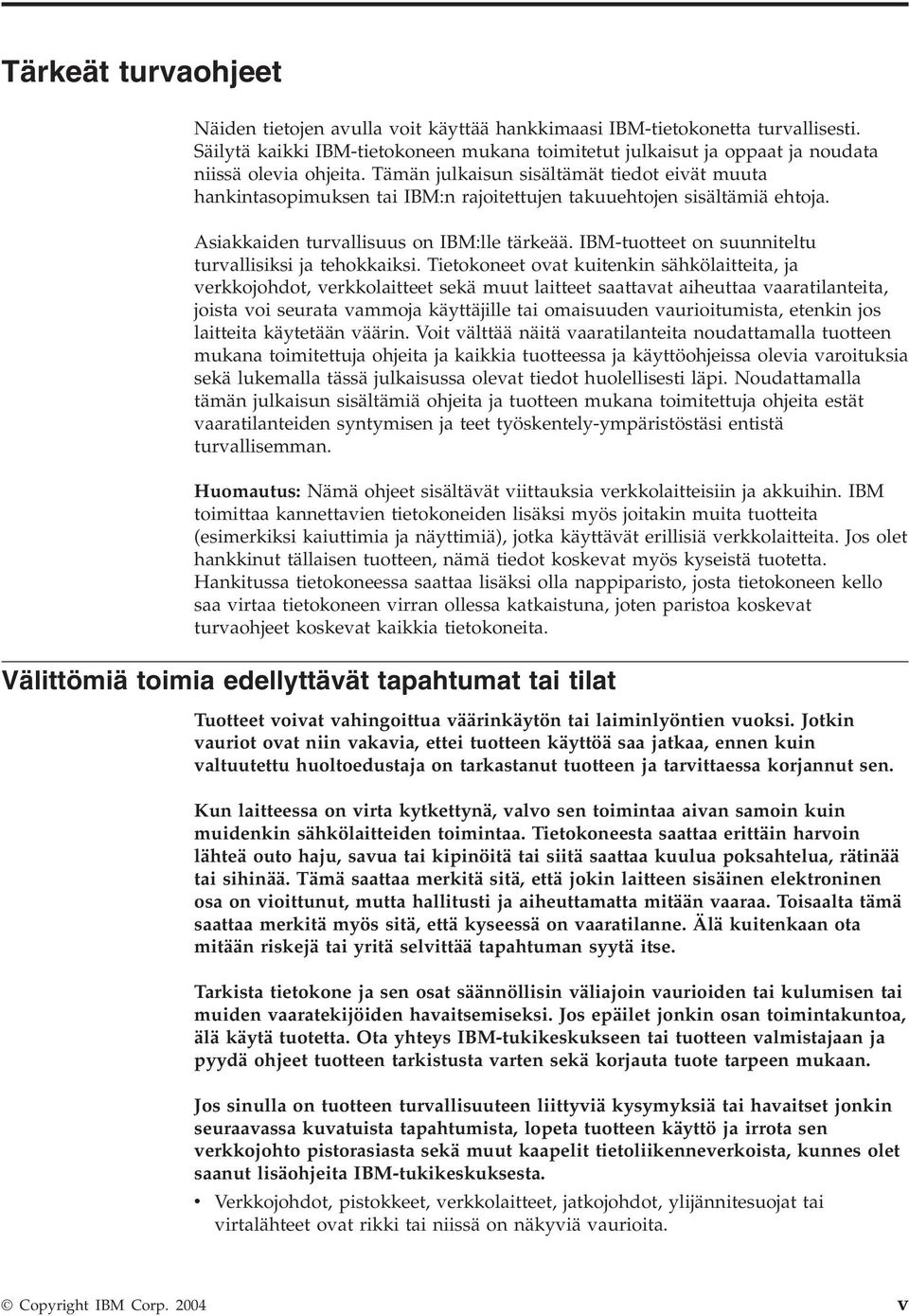

7 Tärkeät turaohjeet Näiden tietojen aulla oit käyttää hankkimaasi IBM-tietokonetta turallisesti. Säilytä kaikki IBM-tietokoneen mukana toimitetut julkaisut ja oppaat ja noudata niissä oleia ohjeita. Tämän julkaisun sisältämät tiedot eiät muuta hankintasopimuksen tai IBM:n rajoitettujen takuuehtojen sisältämiä ehtoja. Asiakkaiden turallisuus on IBM:lle tärkeää. IBM-tuotteet on suunniteltu turallisiksi ja tehokkaiksi. Tietokoneet oat kuitenkin sähkölaitteita, ja erkkojohdot, erkkolaitteet sekä muut laitteet saattaat aiheuttaa aaratilanteita, joista oi seurata ammoja käyttäjille tai omaisuuden aurioitumista, etenkin jos laitteita käytetään äärin. Voit älttää näitä aaratilanteita noudattamalla tuotteen mukana toimitettuja ohjeita ja kaikkia tuotteessa ja käyttöohjeissa oleia aroituksia sekä lukemalla tässä julkaisussa oleat tiedot huolellisesti läpi. Noudattamalla tämän julkaisun sisältämiä ohjeita ja tuotteen mukana toimitettuja ohjeita estät aaratilanteiden syntymisen ja teet työskentely-ympäristöstäsi entistä turallisemman. Huomautus: Nämä ohjeet sisältäät iittauksia erkkolaitteisiin ja akkuihin. IBM toimittaa kannettaien tietokoneiden lisäksi myös joitakin muita tuotteita (esimerkiksi kaiuttimia ja näyttimiä), jotka käyttäät erillisiä erkkolaitteita. Jos olet hankkinut tällaisen tuotteen, nämä tiedot koskeat myös kyseistä tuotetta. Hankitussa tietokoneessa saattaa lisäksi olla nappiparisto, josta tietokoneen kello saa irtaa tietokoneen irran ollessa katkaistuna, joten paristoa koskeat turaohjeet koskeat kaikkia tietokoneita. Välittömiä toimia edellyttäät tapahtumat tai tilat Tuotteet oiat ahingoittua äärinkäytön tai laiminlyöntien uoksi. Jotkin auriot oat niin akaia, ettei tuotteen käyttöä saa jatkaa, ennen kuin altuutettu huoltoedustaja on tarkastanut tuotteen ja tarittaessa korjannut sen. Kun laitteessa on irta kytkettynä, alo sen toimintaa aian samoin kuin muidenkin sähkölaitteiden toimintaa. Tietokoneesta saattaa erittäin haroin lähteä outo haju, saua tai kipinöitä tai siitä saattaa kuulua poksahtelua, rätinää tai sihinää. Tämä saattaa merkitä sitä, että jokin laitteen sisäinen elektroninen osa on ioittunut, mutta hallitusti ja aiheuttamatta mitään aaraa. Toisaalta tämä saattaa merkitä myös sitä, että kyseessä on aaratilanne. Älä kuitenkaan ota mitään riskejä tai yritä selittää tapahtuman syytä itse. Tarkista tietokone ja sen osat säännöllisin äliajoin aurioiden tai kulumisen tai muiden aaratekijöiden haaitsemiseksi. Jos epäilet jonkin osan toimintakuntoa, älä käytä tuotetta. Ota yhteys IBM-tukikeskukseen tai tuotteen almistajaan ja pyydä ohjeet tuotteen tarkistusta arten sekä korjauta tuote tarpeen mukaan. Jos sinulla on tuotteen turallisuuteen liittyiä kysymyksiä tai haaitset jonkin seuraaassa kuatuista tapahtumista, lopeta tuotteen käyttö ja irrota sen erkkojohto pistorasiasta sekä muut kaapelit tietoliikenneerkoista, kunnes olet saanut lisäohjeita IBM-tukikeskuksesta. Verkkojohdot, pistokkeet, erkkolaitteet, jatkojohdot, ylijännitesuojat tai irtalähteet oat rikki tai niissä on näkyiä aurioita. Copyright IBM Corp. 2004

8 Yleisiä turaohjeita Laite aikuttaa ylikuumenean: siitä lähtee saua tai kipinöitä tai se syttyy tuleen. Akku on aurioitunut (siinä on halkeamia, lommoja tai kolhuja), se uotaa tai sen pintaan on kertynyt ieraita aineita. Tuotteesta kuuluu rätinää, sihinää tai poksahtelua tai siitä lähtee oimakas haju. Tietokoneessa, erkkojohdossa tai erkkolaitteessa on jälkiä siitä, että niiden päälle on roiskunut jotakin nestettä tai niiden päälle on pudotettu jokin esine. Tietokone, erkkojohto tai erkkolaite on kastunut. Tuote on pudotettu tai se on ahingoittunut jollakin taalla. Tuote ei toimi normaalisti käyttöohjeita noudatettaessa. Huomautus: Jos haaitset, että jonkin muun almistajan kuin IBM:n tuotteelle (esimerkiksi jatkojohdolle) on tapahtunut jotakin edellä kuatun kaltaista, lopeta kyseisen tuotteen käyttö, kunnes olet saanut lisäohjeita tuotteen almistajalta tai kunnes olet saanut uuden koraaan tuotteen. Noudata aina seuraaia turaohjeita aaratilanteiden ja omaisuuden aurioitumisen älttämiseksi. Huolto Älä yritä huoltaa tuotetta itse, ellei IBM-tukikeskuksen edustaja tähän kehota. Käytä ain IBM:n altuuttamaa huoltopalelua, jolla on IBM:n suostumus antaa huoltoa kyseiselle tuotteelle. Huomautus: Asiakas oi itse päiittää tai aihtaa joitakin osia. Näitä osia nimitetään asiakkaan aihdettaissa oleiksi osiksi (CRU, Customer Replaceable Unit). IBM ilmoittaa nimenomaisesti, mitkä osat oat asiakkaan aihdettaissa, ja toimittaa ohjeet siitä, milloin asiakkaat saaat aihtaa nämä osat. Sinun on noudatettaa kaikkia ohjeita osaa aihtaessasi. Varmista aina, että irta on katkaistu ja että tuote on irrotettu kaikista irtalähteistä, ennen kuin aloitat osan aihdon. Jos sinulla on aiheeseen liittyiä kysymyksiä tai huolenaiheita, ota yhteys IBM-tukikeskukseen. Verkkojohdot ja erkkolaitteet Käytä ain tuotteen almistajan toimittamia erkkojohtoja ja erkkolaitteita. Älä kiedo erkkojohtoa erkkolaitteen tai muun esineen ympärille. Se saattaa aiheuttaa johdon lohkeilemisen, murtumisen tai kiertymisen. Tästä oi syntyä aaratilanteita. Sijoita erkkojohdot aina niin, että niiden päälle ei astuta, niihin ei kompastuta tai etteiät ne jää puristuksiin. Suojaa johdot ja erkkolaitteet nesteiltä. Älä jätä erkkojohtoa tai -laitetta pesualtaiden tai ammeiden lähelle tai WC:hen tai lattioille, joita pestään edellä ja pesuaineilla. Kastuminen saattaa aiheuttaa oikosulun, etenkin jos erkkojohto tai erkkolaite on kulunut äärinkäytön takia. Kastuminen oi myös ähitellen syöyttää erkkojohdon ja erkkolaitteen liittimiä, josta oi ajan mittaan aiheutua ylikuumenemista. i Käyttöopas

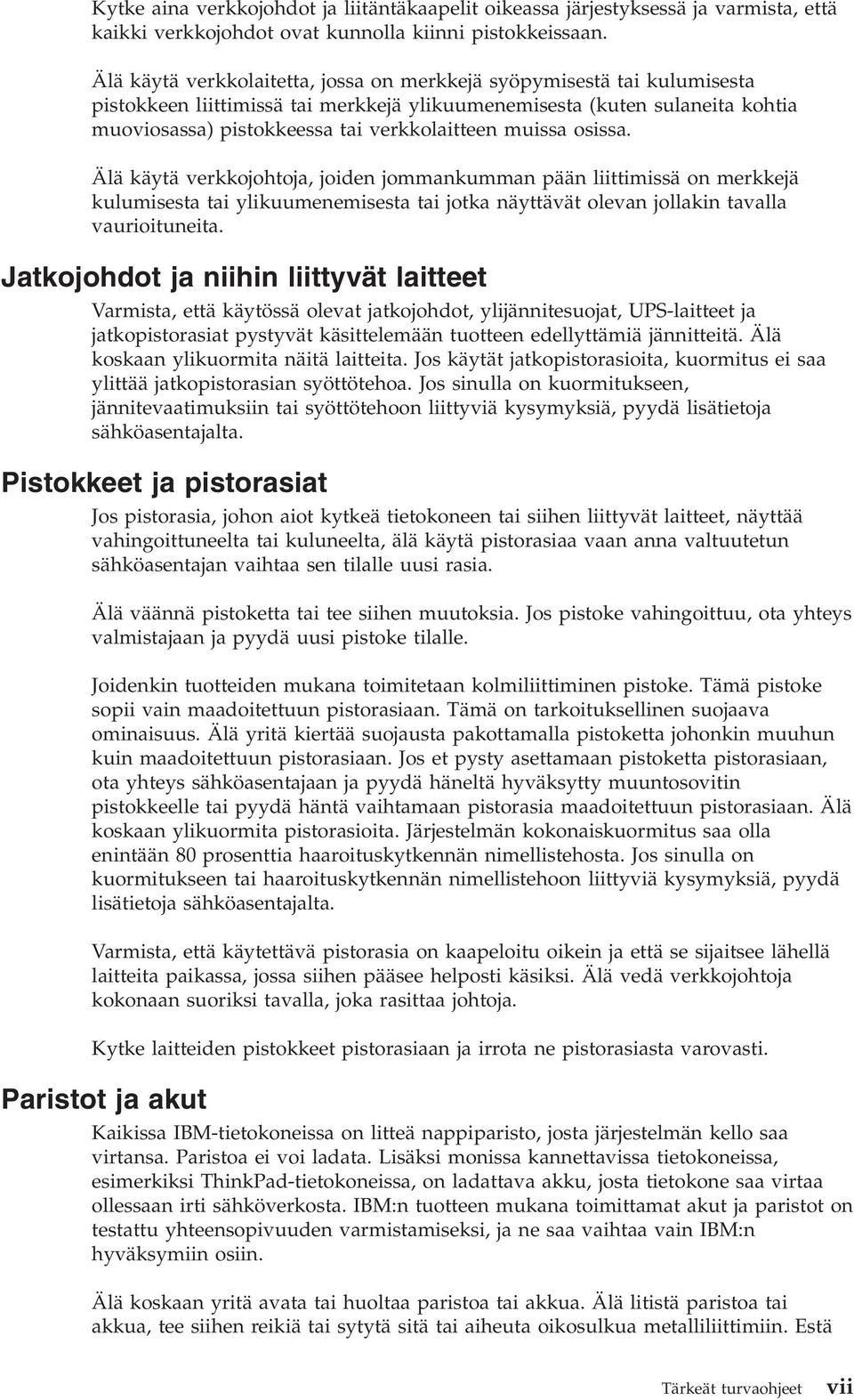

9 Kytke aina erkkojohdot ja liitäntäkaapelit oikeassa järjestyksessä ja armista, että kaikki erkkojohdot oat kunnolla kiinni pistokkeissaan. Älä käytä erkkolaitetta, jossa on merkkejä syöpymisestä tai kulumisesta pistokkeen liittimissä tai merkkejä ylikuumenemisesta (kuten sulaneita kohtia muoiosassa) pistokkeessa tai erkkolaitteen muissa osissa. Älä käytä erkkojohtoja, joiden jommankumman pään liittimissä on merkkejä kulumisesta tai ylikuumenemisesta tai jotka näyttäät olean jollakin taalla aurioituneita. Jatkojohdot ja niihin liittyät laitteet Varmista, että käytössä oleat jatkojohdot, ylijännitesuojat, UPS-laitteet ja jatkopistorasiat pystyät käsittelemään tuotteen edellyttämiä jännitteitä. Älä koskaan ylikuormita näitä laitteita. Jos käytät jatkopistorasioita, kuormitus ei saa ylittää jatkopistorasian syöttötehoa. Jos sinulla on kuormitukseen, jänniteaatimuksiin tai syöttötehoon liittyiä kysymyksiä, pyydä lisätietoja sähköasentajalta. Pistokkeet ja pistorasiat Jos pistorasia, johon aiot kytkeä tietokoneen tai siihen liittyät laitteet, näyttää ahingoittuneelta tai kuluneelta, älä käytä pistorasiaa aan anna altuutetun sähköasentajan aihtaa sen tilalle uusi rasia. Älä äännä pistoketta tai tee siihen muutoksia. Jos pistoke ahingoittuu, ota yhteys almistajaan ja pyydä uusi pistoke tilalle. Joidenkin tuotteiden mukana toimitetaan kolmiliittiminen pistoke. Tämä pistoke sopii ain maadoitettuun pistorasiaan. Tämä on tarkoituksellinen suojaaa ominaisuus. Älä yritä kiertää suojausta pakottamalla pistoketta johonkin muuhun kuin maadoitettuun pistorasiaan. Jos et pysty asettamaan pistoketta pistorasiaan, ota yhteys sähköasentajaan ja pyydä häneltä hyäksytty muuntosoitin pistokkeelle tai pyydä häntä aihtamaan pistorasia maadoitettuun pistorasiaan. Älä koskaan ylikuormita pistorasioita. Järjestelmän kokonaiskuormitus saa olla enintään 80 prosenttia haaroituskytkennän nimellistehosta. Jos sinulla on kuormitukseen tai haaroituskytkennän nimellistehoon liittyiä kysymyksiä, pyydä lisätietoja sähköasentajalta. Varmista, että käytettää pistorasia on kaapeloitu oikein ja että se sijaitsee lähellä laitteita paikassa, jossa siihen pääsee helposti käsiksi. Älä edä erkkojohtoja kokonaan suoriksi taalla, joka rasittaa johtoja. Kytke laitteiden pistokkeet pistorasiaan ja irrota ne pistorasiasta aroasti. Paristot ja akut Kaikissa IBM-tietokoneissa on litteä nappiparisto, josta järjestelmän kello saa irtansa. Paristoa ei oi ladata. Lisäksi monissa kannettaissa tietokoneissa, esimerkiksi ThinkPad-tietokoneissa, on ladattaa akku, josta tietokone saa irtaa ollessaan irti sähköerkosta. IBM:n tuotteen mukana toimittamat akut ja paristot on testattu yhteensopiuuden armistamiseksi, ja ne saa aihtaa ain IBM:n hyäksymiin osiin. Älä koskaan yritä aata tai huoltaa paristoa tai akkua. Älä litistä paristoa tai akkua, tee siihen reikiä tai sytytä sitä tai aiheuta oikosulkua metalliliittimiin. Estä Tärkeät turaohjeet ii

10 paristoa tai akkua joutumasta kosketuksiin eden tai muiden nesteiden kanssa. Lataa akku ain tuotteen käyttöohjeissa suositetulla taalla. Akun tai pariston äärinkäyttö saattaa aiheuttaa sen ylikuumenemisen, minkä uoksi akusta tai paristosta saattaa purkautua kaasuja tai liekkejä. Jos akku on aurioitunut tai jos huomaat sen uotaan taikka jos akun liittimiin kertyy ieraita aineita, lopeta akun käyttö ja hanki uusi akku akkujen almistajalta. Akkujen suorituskyky oi heiketä, jos ne oat pitkän aikaa käyttämättöminä. Joidenkin akkujen (erityisesti litium-ioniakkujen) oikosulkuriski saattaa kasaa, jos akut oat pitkään käyttämättöminä ja araus purettuna. Tämä oi lyhentää akun käyttöikää ja aarantaa turallisuutta. Älä päästä litium-ioniakkujen arausta purkautumaan kokonaan äläkä säilytä niitä koskaan araus täysin purkautuneena. Kuumuus ja tietokoneen osien tuuletus Tietokoneet tuottaat lämpöä, kun niihin on kytketty irta ja kun akkuja ladataan. Kannettaat tietokoneet oiat tuottaa erityisen paljon lämpöä pienen kokonsa uoksi. Noudata aina näitä turaohjeita: Älä pidä tietokonetta sylissäsi tai anna sen koskettaa muita kehosi osia pitkään tietokoneen käytön tai akun latauksen aikana. Tietokone tuottaa normaalin käytön aikana jonkin erran lämpöä. Pitkäaikainen ihokosketus tietokoneeseen saattaa aiheuttaa ihon punoitusta tai paloammoja. Älä käytä tietokonetta tai lataa akkua tulenarkojen aineiden lähellä tai ympäristöissä, joissa on räjähdysaara. Tuotteessa oleien tuuletusaukkojen, tuulettimien ja jäähdytysleyjen tarkoitus on armistaa tuotteen turallisuus ja toimintaarmuus. Ilmairran kulku tietokoneen sisäosiin tai tuulettimien ja jäähdytysleyjen toiminta saattaa estyä, jos tuote asetetaan sängylle, sohalle, matolle tai jollekin muulle joustaalle pinnalle. Älä tuki tai peitä tuuletusaukkoja tai estä tuulettimien tai jäähdytysleyjen toimintaa. CD- ja DVD-asemaa koskeat turaohjeet CD- ja DVD-leyt pyöriät erittäin nopeasti CD- ja DVD-asemissa. Jos CD- tai DVD-leyssä on säröjä tai halkeamia tai se on muuten aurioitunut, se saattaa haljeta tai jopa pirstoutua palasiksi CD-aseman käytön aikana. Voit estää tästä mahdollisesti aiheutuien ammojen syntymisen ja tietokoneen aurioitumisen noudattamalla seuraaia ohjeita: Säilytä CD- ja DVD-leyjä aina niiden alkuperäisissä pakkauksissa. Älä säilytä CD- ja DVD-leyjä suorassa auringonalossa tai lämmönlähteiden lähellä. Poista CD- ja DVD-leyt tietokoneesta, kun ne eiät ole käytössä. Älä äännä tai taiuta CD- ja DVD-leyjä tai suro niitä äkisin tietokoneeseen tai pakkauksiinsa. Tarkista, että CD- ja DVD-leyt oat ehjiä, ennen kuin otat ne käyttöön. Älä käytä aurioituneita tai säröilleitä leyjä. iii Käyttöopas

11 Lisää turaohjeita VAARA Sähkö-, puhelin- ja tietokonekaapeleissa oi esiintyä aarallisia jännitteitä. Noudata seuraaia ohjeita sähköiskun älttämiseksi: Älä kytke kaapeleita tietokoneeseen tai irrota niitä siitä äläkä tee asennus- tai huoltotoimia tai kokoonpanon muutoksia ukonilman aikana. Kytke kaikki erkkojohdot oikein maadoitettuihin pistorasioihin. Kytke kaikki tähän tuotteeseen liitettäät laitteet säännösten mukaisiin pistorasioihin. Mikäli mahdollista, käytä ain yhtä kättä liitäntäkaapelien kytkemiseen tai irrottamiseen. Älä koskaan kytke irtaa mihinkään laitteeseen, jos epäilet tai haaitset kosteus-, palo- tai rakenneaurioita. Irrota tietokoneeseen kytketyt erkkojohdot, tietoliikennejärjestelmät, tietoerkkolaitteet ja modeemit, ennen kuin aaat laitteen kansia, ellei asennus- ja kokoonpano-ohjeissa ole muunlaista ohjetta. Kytke ja irrota kaapelit seuraaassa taulukossa kuatulla taalla, kun asennat, siirrät tai aaat tämän tuotteen tai siihen liitettyjen laitteiden kansia. Kytke näin: 1. Katkaise irta kaikista laitteista. 2. Kytke ensin kaikki kaapelit laitteisiin. 3. Kytke liitäntäkaapelit niiden astakkeisiin. 4. Kytke erkkojohdot pistorasioihin. 5. Kytke irta laitteeseen. Irrota näin: 1. Katkaise irta kaikista laitteista. 2. Irrota ensin erkkojohdot pistorasioista. 3. Irrota liitäntäkaapelit astakkeista. 4. Irrota kaapelit kaikista laitteista. Litiumparistoon liittyä huomautus Varoitus: Pariston ääränlainen käsittely oi aiheuttaa tulipalo- tai räjähdysaaran tai paloammoja. Pariston saa aihtaa ain IBM:n suosittelemaan paristoon (IBM:n osanumero 33F8354) tai astaaaan almistajan suosittelemaan paristoon. Paristo sisältää litiumia ja oi räjähtää, jos paristoa ei käytetä, käsitellä tai häitetä oikein. Varoitus: Estä paristoa joutumasta kosketuksiin eden kanssa. Älä kuumenna paristoa yli 100 C:n lämpötilaan. Älä yritä korjata paristoa tai purkaa sitä osiin. Häitä paristo ongelmajätteistä säädettyjen lakien sekä iranomaisten määräysten mukaisesti. Modeemiin liittyiä turaohjeita Seuraaien turaohjeiden noudattaminen puhelinlaitteita käytettäessä ähentää tulipalon, sähköiskun tai ruumiinamman aaraa. Älä asenna puhelinlaitteita tai puhelinkaapeleita ukonilman aikana. Tärkeät turaohjeet ix

12 Laserturaohjeet Älä asenna puhelinpistorasioita kosteisiin tiloihin, jos asennettaaa pistorasiaa ei ole erityisesti suunniteltu käytettääksi kosteissa tiloissa. Älä koske eristämättömiin puhelinkaapeleihin tai -liittimiin, ellei puhelinkaapelia ole irrotettu erkkoliittymästä. Noudata aroaisuutta asentaessasi puhelinkaapeleita tai kytkiessäsi niitä uudelleen. Vältä muun kuin langattoman puhelimen käyttöä ukonilman aikana. Salamointi saattaa aiheuttaa sähköiskuaaran. Älä ilmoita kaasuuodosta puhelimitse uodon läheisyydessä. Joihinkin IBM-konemalleihin on asennettu tehtaalla CD- tai DVD-asema. Sen oi hankkia myös lisäarusteena. CD- ja DVD-asemat oat lasertuotteita. CD- ja DVD-asema on luokiteltu Yhdysalloissa luokan 1 laserlaitteeksi, joka täyttää Yhdysaltain Department of Health and Human Serices (DHHS) -iranomaisten määräyksen 21 CFR Subchapter J aatimukset. Nämä asemat täyttäät myös standardeissa IEC 825 ja CENELEC EN luokan I laserlaitteille asetetut aatimukset. Jos järjestelmään on asennettu CD- tai DVD-asema, noudata seuraaia ohjeita: Varoitus: Muiden kuin tässä julkaisussa mainittujen säätöjen tai toimien teko oi altistaa aaralliselle säteilylle. CD- tai DVD-aseman aaaminen saattaa altistaa aaralliselle lasersäteilylle. Aseman sisällä ei ole huollettaia osia. Älä aaa aseman koteloa. Joissakin CD- ja DVD-asemissa saattaa olla luokan 3A tai 3B laserlähde. Noudata seuraaaa turaohjetta. VAARA Varo! Aatessasi asemaa olet alttiina lasersäteilylle. Älä katso suoraan säteeseen paljaalla silmällä tai optisella älineellä. Säteeseen katsominen oi ahingoittaa silmiäsi. Virtalähdettä koskeat ohjeet Älä irrota irtalähteen suojakuorta tai muita osia, joissa on seuraaa tarra. Osissa, joissa on tämä tarra, on aarallinen jännite. Näissä osissa ei ole huollettaiksi tarkoitettuja komponentteja. Jos epäilet näiden osien olean iallisia, ota yhteys huoltoteknikkoon. x Käyttöopas

13 Esittely Olet hankkinut IBM:n tietokoneen. Sen kehittämisessä on käytetty tietokonetekniikan uusimpia saautuksia. Voit laajentaa tietokoneen ominaisuuksia tarpeen mukaan. Tämä julkaisu tukee useita tietokonemalleja. Tässä jaksossa oleien tietojen aulla tunnistat tietokoneesi tyypin ja löydät helposti sitä koskeat tiedot. Lisäarusteiden aulla oit helposti lisätä tietokoneeseen uusia ominaisuuksia. Tämä julkaisu sisältää erillisten ja sisäisten lisäarusteiden asennusohjeita. Kun asennat lisäarusteita, tutustu seuraaien ohjeiden lisäksi myös lisäarusteen mukana toimitettuihin ohjeisiin. Tietolähteitä Tietokoneen mukana toimitettaa Pikaopas sisältää tietokoneen asennusohjeet ja käyttöjärjestelmän aloitusohjeet, perustietoja ianmäärityksestä, ohjelmien elytyksestä, ohjeiden ja tuen hankinnasta sekä tuotteiden takuutiedot. Windowsin työpöydältä aloitettaan Access IBM -ohjelman aulla saat lisätietoja tietokoneesta. Internet-yhteyden aulla saat käyttöösi uusimmat tietokoneen käyttöä koskeat oppaat WWW-siuilta. Siut oat osoitteessa Kirjoita koneen tyyppi- ja mallinumero siustossa oleaan Quick path -kenttään ja napsauta Go-painiketta. Copyright IBM Corp xi

14 xii Käyttöopas

15 Lisäarusteiden asennus Tässä luussa esitellään tietokoneeseen saataana oleia lisäarusteita. Voit helposti laajentaa tietokoneen ominaisuuksia lisäämällä muistia tai soitinkortteja. Kun asennat lisäarustetta, tutustu seuraaien ohjeiden lisäksi myös lisäarusteen mukana toimitettuihin ohjeisiin. Tärkeää Ennen kuin asennat lisäarusteen, lue kohta Tärkeät turaohjeet siulla. Kohta sisältää ohjeita turallisista työskentelytaoista. Ominaisuudet Tässä jaksossa on yleiskatsaus tietokoneen ominaisuuksiin ja toimintoihin sekä esiasennettuun ohjelmistoon. Järjestelmän tiedot Seuraaat tiedot koskeat useita malleja. Mallikohtaiset tiedot saat BIOS-asetusohjelmasta (IBM Setup Utility). Lisätietoja on kohdassa BIOS-asetusohjelman käyttö siulla 24. Suoritin (aihtelee mallin tyypin mukaan) HyperThreading-tekniikkaa tukea Intel Pentium 4 -suoritin Intel Pentium 4 -suoritin Intel Celeron -suoritin Sisäinen älimuisti (aihtelee mallin tyypin mukaan) Muisti Kahden DDR (double data rate) DIMM (dual inline memory module) -muistimoduulin tuki 512 kilotaun flash-muisti järjestelmäohjelmia arten Sisäiset asemat Sisäinen kiintoleyasema Optinen asema (joissakin malleissa) Copyright IBM Corp

16 Näyttöalijärjestelmä Sisäinen näytönohjain VGA (Video Graphics Array) -näytintä arten Äänialijärjestelmä AC 97 ja ADI 1981B Audio Codec Ääni sisään- ja ääni ulos -astake takaleyssä Mikrofoni- ja kuulokeastake etuleyssä Sisäinen monokaiutin (joissakin malleissa) Verkkoyhteydet Sisäinen Intel Ethernet 10/100 Mbps -ohjain, joka tukee lähierkkokäynnistystä (Wake on LAN) (joissakin malleissa) Sisäinen Intel Ethernet 10/100/1000 Mbps -ohjain, joka tukee lähierkkokäynnistystä (joissakin malleissa) Ohjelmistomodeemi V.90/V.44 (joissakin malleissa) Järjestelmänhallintaominaisuudet Etäalkulataus (RPL, Remote Program Load) ja DHCP (Dynamic Host Configuration Protocol) -yhteyskäytäntö Lähierkkokäynnistys (Wake on LAN) Käynnistys soittosignaalista (BIOS-asetusohjelmassa tämän toiminnon nimi on Sarjaportin soitonilmaisin (Serial Port Ring Detect), jos käytössä on ulkoinen modeemi) Etähallinta Automaattinen irrankytkentä Järjestelmänhallinta-BIOS (SM BIOS) ja järjestelmänhallintaohjelmat Automaattisten käynnistystestien (POST) tulosten tallennus Siirräntäominaisuudet 25-nastainen ECP (Extended Capabilities Port)- tai EPP (Extended Parallel Port) -portti 9-nastainen sarjaportti Kuusi 4-nastaista USB-porttia (kaksi laitteen etuosassa ja neljä takaosassa) PS/2-hiiriastake PS/2-näppäimistöastake Ethernet-astake VGA-näyttimen astake Neljä ääniastaketta (kuuloke- ja mikrofoniastake etuleyssä sekä linja sisäänja linja ulos -astake takaleyssä) Laajennusominaisuudet Kaksi asemapaikkaa Yksi 32-bittinen PCI (Peripheral Component Interconnect) -soittimen astake Virta 200 W:n irtalähde ja automaattinen jännitekytkin Automaattinen irrantaajuuden alinta (50/60 Hz) APM (Adanced Power Management) -irrankäytön hallinnan tuki 2 Käyttöopas

17 ACPI (Adanced Configuration and Power Interface) -irrankäytön hallinnan tuki Suojausominaisuudet Pääkäyttäjän ja käyttäjän salasana Yhdysrakenteisen aijerilukon tuki Aloitusjärjestyksen hallinta Käynnistys ilman leykeasemaa, näppäimistöä tai hiirtä Valomaton käynnistys Kiintoleyaseman siirräntätoiminnon hallinta Sarja- ja rinnakkaisportin siirräntätoiminnon hallinta Laitekohtainen suojausprofiili Tietokoneeseen esiasennettu ohjelmisto Tietokoneessa saattaa olla esiasennettuja ohjelmia. Näitä oat käyttöjärjestelmä, sisäisiä toimintoja tukeat laiteajurit ja muut tukiohjelmat. Käyttöjärjestelmät (esiasennetut) (aihtelee mallin tyypin mukaan) Huomautus: Kaikissa maissa tai kaikilla alueilla ei ole näitä käyttöjärjestelmiä. Microsoft Windows XP Home Edition Microsoft Windows XP Professional Käyttöjärjestelmät (yhteensopiuus armennettu tai testattu) 1 Microsoft Windows 2000 Linux 1. Tämän julkaisun almistumishetkeen mennessä IBM on armentanut tai testannut tässä lueteltujen käyttöjärjestelmien yhteensopiuuden. IBM saattaa todeta myös muiden käyttöjärjestelmien olean yhteensopiia tietokoneen kanssa tämän julkaisun almistumisen jälkeen. IBM oi muuttaa tämän luettelon tietoja (tehdä korjauksia ja lisäyksiä). Tutustumalla käyttöjärjestelmän almistajan WWW-siustoon oit selittää, onko käyttöjärjestelmän yhteensopiuus armennettu tai testattu. Lisäarusteiden asennus 3

18 Tekniset tiedot Tässä jaksossa kuataan tietokoneen fyysisiä ominaisuuksia. Mitat Paino Korkeus: 89 mm Leeys: 276 mm Syyys: 273 mm Vähimmäiskokoonpano (toimitettaessa): 6,0 kg Enimmäiskokoonpano: 6,4 kg Käyttöympäristö Ilman lämpötila: Käytössä 0 914,4 m korkeudella merenpinnasta: C Käytössä 914, m korkeudella merenpinnasta: C Virta katkaistuna: C Ilmankosteus: Käytössä: 8 80 % Virta katkaistuna: 8 80 % Kuljetettaessa: 8 90 % Enimmäiskäyttökorkeus: m merenpinnasta Virrankulutus Käyttöjännite: Matala jännitealue: Vähimmäisjännite: 100 V:n aihtoirta Enimmäisjännite: 127 V:n aihtoirta Virran taajuus: Hz Korkea jännitealue: Vähimmäisjännite: 200 V:n aihtoirta Enimmäisjännite: 240 V:n aihtoirta Virran taajuus: Hz Käyttöteho (likimääräinen): Vähimmäiskokoonpano (toimitettaessa): 0,09 kva Enimmäiskokoonpano: 0,23 kva Lämmöntuotto (likimääräinen): Vähimmäiskokoonpano: 75 W tunnissa Enimmäiskokoonpano: 200 W tunnissa Jäähdytysilma Noin 0,45 kuutiometriä minuutissa Akustiset meluarot Keskimääräiset äänenpaineen tasot: Käyttäjän kohdalla: Virta kytkettynä: 29 dba Käytössä: 34 dba Metrin etäisyydellä tietokoneesta: Virta kytkettynä: 28 dba Käytössä: 30 dba Enimmäismelutasot: Virta kytkettynä: 40 db Käytössä: 43 db Huomautus: Nämä arot on mitattu akustiikaltaan alotuissa koeoloissa ANSI S ja ISO standardin määritysten mukaisesti, ja ne on ilmoitettu ISO standardin aatimusten mukaisesti. Todelliset äänenpaineen tasot saattaat olla ilmoitettuja korkeampia äänen heijastusten ja muiden äänilähteiden aikutuksesta. Ilmoitetut melutasot oat enimmäisaroja. Suurin osa tietokoneista toimii näitä tasoja hiljaisemmin. 4 Käyttöopas

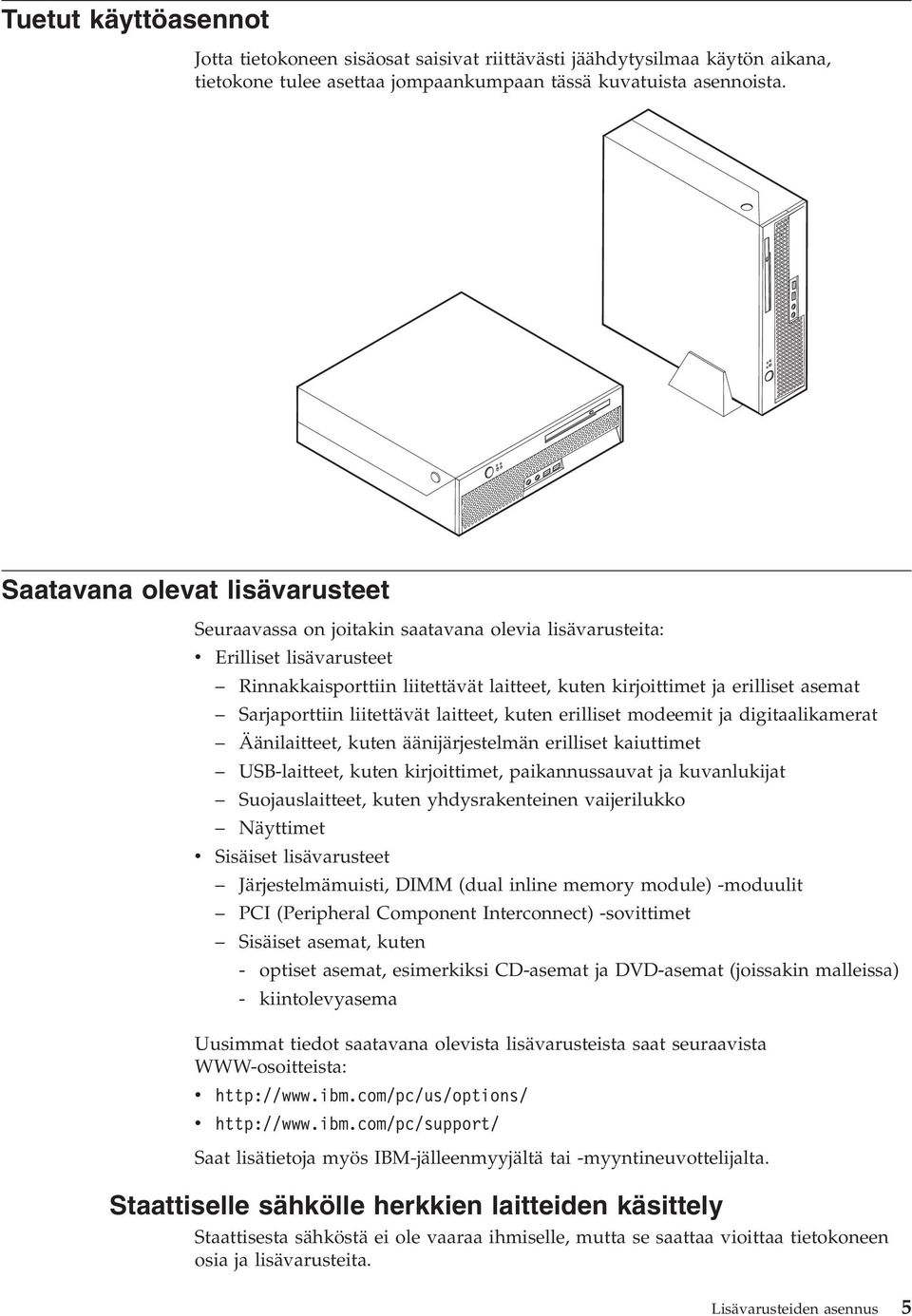

19 Tuetut käyttöasennot Jotta tietokoneen sisäosat saisiat riittäästi jäähdytysilmaa käytön aikana, tietokone tulee asettaa jompaankumpaan tässä kuatuista asennoista. Saataana oleat lisäarusteet Seuraaassa on joitakin saataana oleia lisäarusteita: Erilliset lisäarusteet Rinnakkaisporttiin liitettäät laitteet, kuten kirjoittimet ja erilliset asemat Sarjaporttiin liitettäät laitteet, kuten erilliset modeemit ja digitaalikamerat Äänilaitteet, kuten äänijärjestelmän erilliset kaiuttimet USB-laitteet, kuten kirjoittimet, paikannussauat ja kuanlukijat Suojauslaitteet, kuten yhdysrakenteinen aijerilukko Näyttimet Sisäiset lisäarusteet Järjestelmämuisti, DIMM (dual inline memory module) -moduulit PCI (Peripheral Component Interconnect) -soittimet Sisäiset asemat, kuten - optiset asemat, esimerkiksi CD-asemat ja DVD-asemat (joissakin malleissa) - kiintoleyasema Uusimmat tiedot saataana oleista lisäarusteista saat seuraaista WWW-osoitteista: Saat lisätietoja myös IBM-jälleenmyyjältä tai -myyntineuottelijalta. Staattiselle sähkölle herkkien laitteiden käsittely Staattisesta sähköstä ei ole aaraa ihmiselle, mutta se saattaa ioittaa tietokoneen osia ja lisäarusteita. Lisäarusteiden asennus 5

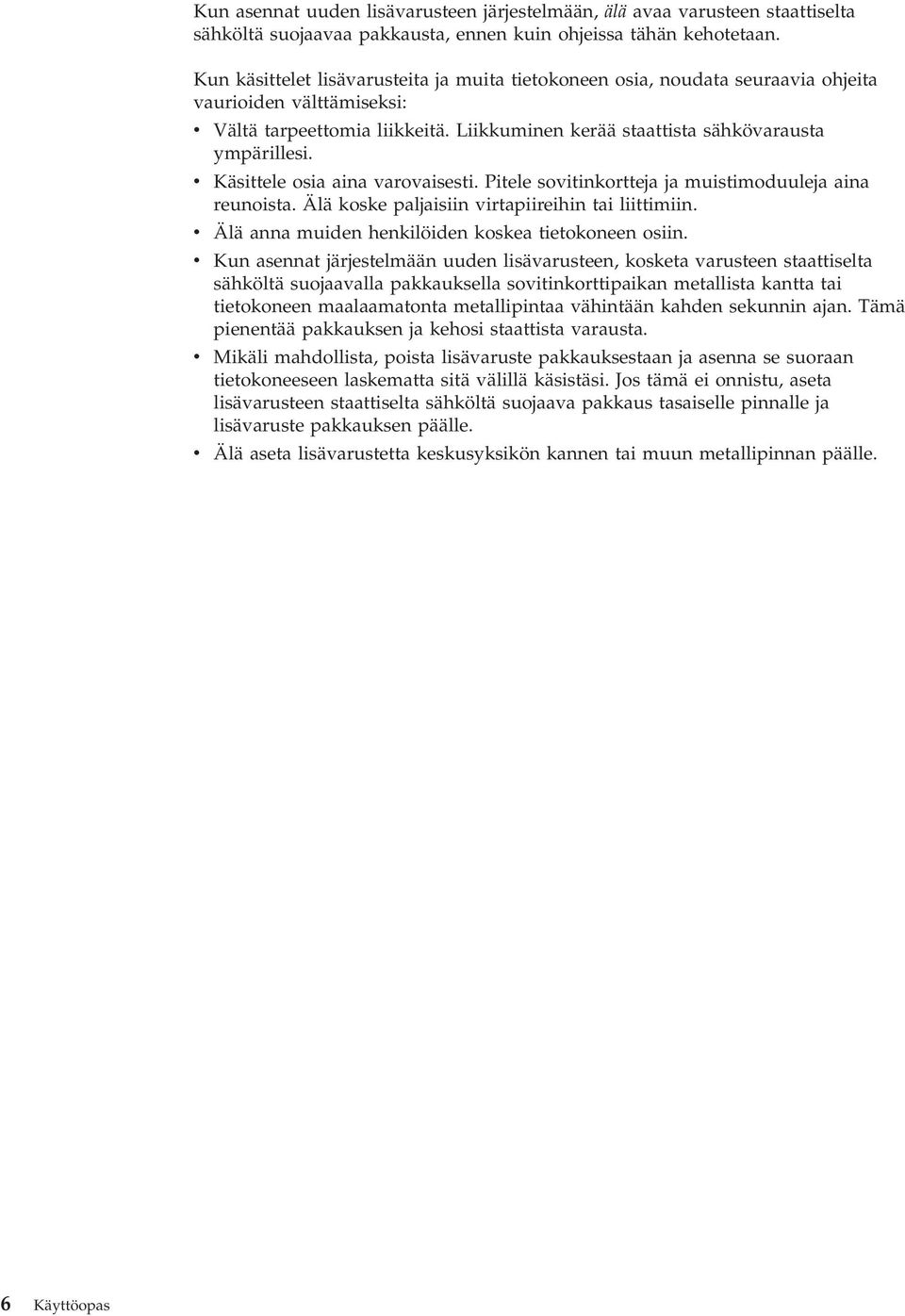

20 Kun asennat uuden lisäarusteen järjestelmään, älä aaa arusteen staattiselta sähköltä suojaaaa pakkausta, ennen kuin ohjeissa tähän kehotetaan. Kun käsittelet lisäarusteita ja muita tietokoneen osia, noudata seuraaia ohjeita aurioiden älttämiseksi: Vältä tarpeettomia liikkeitä. Liikkuminen kerää staattista sähköarausta ympärillesi. Käsittele osia aina aroaisesti. Pitele soitinkortteja ja muistimoduuleja aina reunoista. Älä koske paljaisiin irtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea tietokoneen osiin. Kun asennat järjestelmään uuden lisäarusteen, kosketa arusteen staattiselta sähköltä suojaaalla pakkauksella soitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa ähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista arausta. Mikäli mahdollista, poista lisäaruste pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä älillä käsistäsi. Jos tämä ei onnistu, aseta lisäarusteen staattiselta sähköltä suojaaa pakkaus tasaiselle pinnalle ja lisäaruste pakkauksen päälle. Älä aseta lisäarustetta keskusyksikön kannen tai muun metallipinnan päälle. 6 Käyttöopas

21 Erillisten lisäarusteiden asennus Tässä kohdassa esitellään tietokoneen ulkoiset astakkeet, joihin oit liittää erillisiä lisäarusteita, kuten erilliset kaiuttimet, kirjoittimen tai kuanlukijan. Joitakin erillisiä lisäarusteita arten on asennettaa myös ohjelmisto ja portit. Kun asennat erillistä lisäarustetta, paikanna käytettää astake tämän kohdan ohjeiden aulla ja asenna laite ja mahdolliset ohjelmat tai ajurit lisäarusteen mukana toimitettujen ohjeiden mukaisesti. Tietokoneen etuleyssä oleien astakkeiden paikannus Seuraaassa kuassa näkyy tietokoneen etuleyssä oleien astakkeiden ja porttien sijainti. 1 Kuulokeastake 2 Mikrofoniastake 3 USB-portti 4 USB-portti Lisäarusteiden asennus 7

22 Tietokoneen takaleyssä oleien astakkeiden paikannus Seuraaassa kuassa näkyy tietokoneen takaosassa oleien astakkeiden ja porttien sijainti. 1 PCI-paikka 2 Vaijerilukko 3 Hiiren astake 4 Näppäimistön astake 5 VGA-näyttimen astake 6 Rinnakkaisportti 7 Sarjaportti 8 Ethernet-astake 9 USB-portit 10 Ääni ulos -astake 11 Ääni sisään -astake 12 USB-portit 13 Tilan merkkialot 14 Verkkojohdon astake Huomautus: Joissakin tietokoneen takaleyssä oleissa astakkeissa on ärikoodi, joka auttaa selittämään kaapeleiden kytkentäpaikat. 8 Käyttöopas

23 Vastake Kuaus Hiiren astake Tähän astakkeeseen oidaan liittää hiiri tai jokin muu paikannuslaite, joka käyttää taallista hiiren astaketta. Näppäimistön astake Tähän astakkeeseen oidaan liittää näppäimistö, jossa on akiomallinen astake. Rinnakkaisportti Tähän astakkeeseen oidaan liittää rinnakkaisporttia käyttää kirjoitin tai kuanlukija tai muu 25-nastaista rinnakkaisporttia käyttää laite. Sarjaportti Tähän astakkeeseen oidaan liittää erillinen modeemi, sarjaporttia käyttää kirjoitin tai jokin muu 9-nastaista sarjaporttia käyttää laite. Ethernet-astake Tähän astakkeeseen oidaan liittää lähierkon (LAN) Ethernet-kaapeli. Huomautus: Tietokoneen käyttö FCC-luokan B (FCC Class B) rajoitusten mukaan edellyttää luokan 5 Ethernet-kaapelia. USB-portit Näihin portteihin oidaan liittää USB (Uniersal Serial Bus) -äylää käyttäiä laitteita, esimerkiksi USB-kuanlukija tai USB-kirjoitin. Jos käytössä on enemmän kuin kuusi USB-laitetta, kannattaa hankkia USB-keskitin, jonka aulla tietokoneeseen oidaan liittää useita USB-laitteita. Ääni ulos -astake Tämän astakkeen kautta oidaan lähettää ääntä erillisiin laitteisiin, kuten aktiiistereokaiuttimiin, kuulokkeisiin, multimedianäppäimistöihin, stereolaitteiston ääni sisään -astakkeeseen tai muihin erillisiin äänityslaitteisiin. Ääni sisään -astake Tämän astakkeen aulla oidaan astaanottaa ääntä erillisistä äänilaitteista, kuten stereolaitteista. Kun erillinen äänilaite kytketään tietokoneeseen, kaapeli kytketään kulkemaan laitteen ääni ulos -astakkeesta tietokoneen ääni sisään -astakkeeseen. Laiteajurien hankinta Voit hankkia muiden käyttöjärjestelmien kuin esiasennetun käyttöjärjestelmän laiteajurit WWW-osoitteesta Laiteajurien asennusohjeet oat ajurien mukana toimitetuissa README-tiedostoissa. Lisäarusteiden asennus 9

24 Kannen aaus Tärkeää: Lue kohdassa Tärkeät turaohjeet siulla ja kohdassa Staattiselle sähkölle herkkien laitteiden käsittely siulla 5 oleat ohjeet, ennen kuin aaat keskusyksikön kannen. Voit aata kannen seuraaasti: 1. Poista asemista kaikki tallennusälineet (DVD-leyt, CD-leyt ja nauhat), tee käyttöjärjestelmän lopputoimet ja katkaise sitten irta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota erkkojohdot pistorasioista. 3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä oat kaikki keskusyksikköön liitetyt kaapelit ja johdot (erkkojohdot, siirräntäkaapelit ja muut kaapelit). 4. Paina tietokoneen siuilla oleia painikkeita ja aaa keskusyksikkö kääntämällä kantta ylöspäin kuan osoittamalla taalla. 10 Käyttöopas

25 Sisäisten osien sijainti Seuraaa kua auttaa paikantamaan tietokoneen osat. 1 PCI-liitinkortti 2 Virtalähde 3 Optisen aseman aauspainike 4 Optinen asema 5 Kiintoleyasema 6 Kaapelin pidike 7 Tuulettimen pidike Emoleyn osien tunnistus Emoley on tietokoneen pääpiirikortti. Se toteuttaa tietokoneen perustoiminnot ja tukee useita esiasennettuja tai käyttäjän asentamia laitteita. Lisäarusteiden asennus 11

26 Seuraaassa kuassa näkyy emoleyn osien sijainti. 1 Kiintoleyn kaapelin liitin 8 Kaiuttimen astake 2 Optisen aseman kaapelin liitin 9 Muistiastake 1 3 PCI-liitinkortin astake 10 Muistiastake V:n irtalähteen astake 11 Takimmaisen tuulettimen astake 5 Virtalähteen astake 12 SATA-astake 6 Tuulettimen astake 13 CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin 7 Suoritin 14 Paristo Muistin asennus Tietokoneessa on kaksi astaketta DIMM (dual inline memory module) -muistimoduulien asennusta arten. Näin järjestelmämuistin enimmäismäärä on jopa 2,0 gigataua. Muistimoduuleja asennettaessa on otettaa huomioon seuraaat seikat: Käytä 2,5 oltin 184-nastaisia DDR SDRAM (Double Data Rate Synchronous Dynamic Random Access Memory) DIMM -muistimoduuleja. Käytä 128, 256 tai 512 megataun tai 1,0 gigataun muistimoduuleja haluamanasi yhdistelmänä. Huomautus: Vain DDR SDRAM DIMM -muistimoduuleja oidaan käyttää. Voit asentaa uuden muistimoduulin seuraaasti: 1. Aaa kansi. Lisätietoja on kohdassa Kannen aaus siulla Käyttöopas

27 2. Käännä asemapaikkakehikkoa ylöspäin, jotta pääset käsiksi emoleyyn. 3. Paikanna muistiastakkeet. Lisätietoja on kohdassa Emoleyn osien tunnistus siulla Aaa muistiastakkeen pidikkeet. 5. Varmista, että muistimoduulissa olea loi 1 osuu emoleyssä olean muistiastakkeen kielekkeeseen 2. Paina muistimoduulia suoraan alaspäin astakkeeseen, kunnes pidikkeet sulkeutuat. Lisäarusteiden asennus 13

28 Jatkotoimet Jos haluat asentaa tai poistaa muita lisäarusteita, siirry kyseistä lisäarustetta käsitteleään kohtaan. Voit päättää asennuksen tekemällä kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen siulla 23 kuatut toimet PCI-soittimen asennus Tässä jaksossa on tietoja ja ohjeita PCI-soittimen asennuksesta emoleyyn. Tietokoneessa on liitinkortti, jossa on yksi PCI-liitäntäpaikka. Voit asentaa soittimen seuraaasti: 1. Aaa kansi. Lisätietoja on kohdassa Kannen aaus siulla Käännä asemapaikkakehikkoa ylöspäin, jotta pääset käsiksi emoleyyn. 3. Paikanna kaapelin pidike. Lisätietoja on kohdassa Sisäisten osien sijainti siulla Irrota kaikki kaapelit kaapelin pidikkeestä. 14 Käyttöopas

29 5. Irrota PCI-liitinkortti keskusyksiköstä etämällä ylöspäin sinisestä kahasta. 6. Käännä soittimen salpa ylös ja poista sitten laajennuspaikan suojus. 7. Poista soitinkortti staattiselta sähköltä suojaaasta pakkauksesta. 8. Asenna soitinkortti PCI-liitinkortissa oleaan laajennuspaikkaan. 9. Lukitse soitinkortti paikalleen kääntämällä soittimen salpa alas. 10. Asenna PCI-liitinkortti soittimineen takaisin paikalleen. Jatkotoimet Jos haluat asentaa tai poistaa muita lisäarusteita, siirry kyseistä lisäarustetta käsitteleään kohtaan. Voit päättää asennuksen tekemällä kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen siulla 23 kuatut toimet Lisäarusteiden asennus 15

30 Sisäisten asemien asennus Tässä jaksossa on tietoja ja ohjeita sisäisten asemien aihdosta. Sisäiset asemat oat laitteita, joihin tietokone tallentaa tietoja ja joista se lukee tietoja. Tietokoneessa ei ole tilaa lisäasemille, mutta siinä olea asema oidaan korata asemalla, jonka kapasiteetti on nykyistä asemaa suurempi, tai asemalla, joka pystyy lukemaan muuntyyppisiä taltioita. Tietokoneeseen on saataana esimerkiksi seuraaanlaisia asemia: Kiintoleyasemat Optiset asemat, esimerkiksi CD-asemat ja DVD-asemat Huomautus: Näitä erilaisia asemia kutsutaan myös IDE (integrated drie electronics) -asemiksi. Sisäistä asemaa asennettaessa on tärkeää selittää aseman tyyppi. Vaikka tietokoneen osat eiät liiku sen jälkeen, kun erkkojohto on irrotettu, laitteiston UL-sertifiointi edellyttää seuraaan aroituksen esittämistä. Varoitus Vaarallisia liikkuia osia. Varo, etteiät sormesi tai muut ruumiinosasi kosketa osiin. Varoitus Katkaise tietokoneesta irta ja anna sen jäähtyä 3 5 minuuttia, ennen kuin aaat kannen. Optisen aseman aihto Voit aihtaa optisen aseman seuraaasti: 1. Aaa kansi. Lisätietoja on kohdassa Kannen aaus siulla Käyttöopas

31 2. Paina optisen aseman aauspainiketta ja edä optinen asema ulos keskusyksikön etuleyssä oleasta aukosta. 3. Asenna uusi asema asemapaikkaan. Jatkotoimet Jos haluat asentaa tai poistaa muita lisäarusteita, siirry kyseistä lisäarustetta käsitteleään kohtaan. Voit päättää asennuksen tekemällä kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen siulla 23 kuatut toimet Kiintoleyaseman aihto Voit aihtaa kiintoleyaseman seuraaasti: 1. Aaa kansi. Lisätietoja on kohdassa Kannen aaus siulla 10. Lisäarusteiden asennus 17

32 2. Käännä asemapaikkakehikkoa ylöspäin, jotta pääset käsiksi kiintoleyyn. 3. Irrota liitäntä- ja irtakaapeli kiintoleyaseman takaosasta. 4. Nosta kiintoleyasema telineineen leypaikasta. 5. Paina mieleen kiintoleyaseman suunta muoikehikossa. 6. Poista asema taiuttamalla muoia niin, että oit etää aseman ulos. 7. Asenna kiintoleyasema muoikehikkoon taiuttamalla muoia niin, että oit työntää aseman kehikkoon. 8. Aseta kiintoleyasema ja kehikko asemaan työntämällä kehikkoa, kunnes se napsahtaa paikalleen. 9. Jos olet aihtamassa Parallel ATA -kiintoleyasemaa, aseta päälaitteen ja siulaitteen hyppyjohdin uudessa asemassa samaan kohtaan kuin anhassa asemassa. Perehdy myös aseman mukana toimitettuihin ohjeisiin. 18 Käyttöopas

33 Huomautus: Serial ATA -kiintoleyasemassa ei ole päälaitteen ja siulaitteen hyppyjohdinta. 10. Siirry kohtaan Parallel ATA -kiintoleyaseman liittäminen tai Serial ATA -kiintoleyaseman liittäminen sen mukaan, minkätyyppistä asemaa olet asentamassa. Parallel ATA -kiintoleyaseman liittäminen: 1. Etsi tietokoneen tai uuden aseman mukana toimitettu kaksiliittiminen liitäntäkaapeli. 2. Paikanna emoleyssä olea kiintoleyn kaapelin astake. Lisätietoja on kohdassa Emoleyn osien tunnistus siulla Liitä liitäntäkaapelin toinen pää asemaan ja toinen pää emoleyssä oleaan kiintoleyn kaapelin astakkeeseen. 4. Paikanna ylimääräinen nelijohtiminen irtakaapeli ja liitä se asemaan. Jatkotoimet Jos haluat asentaa tai poistaa muita lisäarusteita, siirry kyseistä lisäarustetta käsitteleään kohtaan. Voit päättää asennuksen tekemällä kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen siulla 23 kuatut toimet Serial ATA -kiintoleyaseman liittäminen: 1. Etsi uuden aseman mukana toimitettu liitäntäkaapeli. 2. Paikanna emoleyssä olea SATA-astake. Lisätietoja on kohdassa Emoleyn osien tunnistus siulla Liitä liitäntäkaapelin toinen pää asemaan ja toinen pää emoleyssä oleaan SATA-astakkeeseen. 4. Paikanna ylimääräinen iisijohtiminen irtakaapeli ja liitä se asemaan. Lisäarusteiden asennus 19

34 Jatkotoimet Jos haluat asentaa tai poistaa muita lisäarusteita, siirry kyseistä lisäarustetta käsitteleään kohtaan. Voit päättää asennuksen tekemällä kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen siulla 23 kuatut toimet Suojausominaisuudet Saatailla on useita suojausaihtoehtoja, joiden aulla tietokone oidaan suojata arkauksilta ja luattomalta käytöltä. Fyysisen lukituslaitteen lisäksi käytettäissä on myös ohjelmallisesti toteutettu lukitusmenetelmä, joka estää tietokoneen luattoman käytön: ohjelma lukitsee näppäimistön ja apauttaa sen asta, kun oikea salasana on annettu. Varmista turaaijeria asentaessasi, ettei se sotkeudu tietokoneen johtoihin. Vaijerilukko Tietokone oidaan kytkeä pöytään tai muuhun irtaimeen kalustukseen aijerilukon aulla. Vaijerilukko kiinnitetään tietokoneen takaosassa oleaan reikään, ja sitä käytetään aaimella. Vaijerilukko lukitsee myös kannen aaamiseen tarittaat painikkeet. Samantyyppinen aijerilukko on käytössä monissa kannettaissa tietokoneissa. Vaijerilukon oi tilata suoraan IBM:ltä. Suojaus salasanan aulla Voit estää tietokoneen luattoman käytön asettamalla BIOS-asetusohjelman (IBM Setup Utility) aulla salasanan. Kun tietokoneeseen kytketään irta, tietokone apauttaa näppäimistön normaaliin käyttöön asta, kun käyttäjä on antanut oikean salasanan. 20 Käyttöopas

35 Jatkotoimet Jos haluat asentaa tai poistaa muita lisäarusteita, siirry kyseistä lisäarustetta käsitteleään kohtaan. Voit päättää asennuksen tekemällä kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen siulla 23 kuatut toimet Pariston aihto Tietokoneessa on erityinen muisti, joka säilyttää päiämäärän, kellonajan ja esimerkiksi rinnakkaisporttien asetukset (kokoonpanoasetukset). Muisti saa taritsemansa irran paristosta, kun tietokoneesta on katkaistu irta. Paristo ei edellytä latausta tai huoltoa, mutta paristosta loppuu jossakin aiheessa irta. Jos näin käy, päiämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoaat. Kun tietokoneeseen kytketään irta, kuaruutuun tulee irhesanoma. Lisätietoja pariston aihdosta ja häityksestä on kohdassa Litiumparistoon liittyä huomautus siulla ix. Voit aihtaa pariston seuraaasti: 1. Aaa kansi. Lisätietoja on kohdassa Kannen aaus siulla Käännä asemapaikkakehikkoa ylöspäin, jotta pääset käsiksi emoleyyn. 3. Paikanna tuulettimen pidike. Lisätietoja on kohdassa Sisäisten osien sijainti siulla Nosta tuulettimen pidike ylös, jotta pääset käsiksi paristoon. 5. Paikanna paristo. Lisätietoja on kohdassa Emoleyn osien tunnistus siulla 11. Lisäarusteiden asennus 21

36 6. Poista anha paristo. 7. Asenna uusi paristo. 8. Aseta tuulettimen pidike takaisin paikalleen. 9. Sulje kansi ja kytke erkkojohto. Lisätietoja on kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen siulla 23. Huomautus: Kun tietokoneeseen kytketään irta pariston aihdon jälkeen, kuaruutuun saattaa tulla irhesanoma. Tämä on normaalia. 10. Kytke irta keskusyksikköön ja kaikkiin siihen liitettyihin laitteisiin. 11. BIOS-asetusohjelman aulla oit asettaa päiämäärän, kellonajan ja salasanat. Lisätietoja on kohdassa BIOS-asetusohjelman käyttö siulla 24. Kadonneen tai unohtuneen salasanan poisto (CMOS-muistin tyhjennys) Tämä jakso koskee kadonneita tai unohtuneita salasanoja. Lisätietoja salasanan katoamisen tai unohtumisen edellyttämistä toimista on Windowsin työpöydältä aloitettaassa Access IBM -ohjelmassa. Voit poistaa unohtuneen salasanan seuraaasti: 1. Katkaise irta keskusyksiköstä ja kaikista siihen liitetyistä laitteista, kuten kirjoittimista, näyttimistä ja erillisistä asemista. 2. Irrota erkkojohdot pistorasioista ja aaa tietokoneen kansi. Lisätietoja on kohdassa Kannen aaus siulla Käyttöopas

37 3. Käännä asemapaikkakehikkoa ylöspäin, jotta pääset käsiksi emoleyyn. 4. Paikanna tuulettimen pidike. Lisätietoja on kohdassa Sisäisten osien sijainti siulla Nosta tuulettimen pidike ylös, jotta pääset käsiksi CMOS-muistin tyhjennyksen ja palautuksen hyppyjohtimeen. 6. Paikanna emoleyssä olea CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin. Lisätietoja on kohdassa Emoleyn osien tunnistus siulla Siirrä hyppyjohdin normaaliasennosta (nastat 1 ja 2) huoltoasentoon tai kokoonpanon määritysasentoon (nastat 2 ja 3). 8. Sulje kansi ja kytke erkkojohto. Lisätietoja on kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen. 9. Käynnistä tietokone uudelleen ja anna irran olla kytkettynä noin 10 sekuntia. Katkaise tietokoneesta irta painamalla irtakytkintä noin 5 sekuntia. Virta katkeaa. 10. Toista aiheet 2 6 siulla Aseta hyppyjohdin takaisin normaaliasentoon (nastat 1 ja 2). 12. Aseta tuulettimen pidike takaisin paikalleen. 13. Sulje kansi ja kytke erkkojohto. Lisätietoja on kohdassa Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen. Kannen sulkeminen sekä johtojen ja kaapelien kiinnitys takaisin paikoilleen Lisäarusteiden asennuksen tai poiston jälkeen kaikki asennuksen ajaksi irrotetut osat on asennettaa takaisin, kansi on suljettaa ja irrotetut kaapelit ja johdot (kuten puhelinkaapeli ja erkkojohto) on kytkettää takaisin paikoilleen. Joidenkin lisäarusteiden asennuksen jälkeen BIOS-asetusohjelman päiittyneet tiedot on ahistettaa. Voit sulkea kannen ja kytkeä johdot ja kaapelit takaisin paikoilleen seuraaasti: 1. Varmista, että kaikki asennusta arten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruueja. 2. Siirrä siuun kaapelit, jotka saattaat estää kannen kiinnityksen. Lisäarusteiden asennus 23

38 3. Varmista, että kaapelit kulkeat oikein kaapelin pidikkeen kautta. 4. Laske asemapaikkakehikko alas. 5. Sulje kansi. BIOS-asetusohjelman käyttö 6. Kiinnitä keskusyksikön jalusta, jos asetat tietokoneen pystyasentoon. Huomautus: Pystyasennossa käytettää keskusyksikkö tulee asettaa jalustaan. Muutoin keskusyksikkö oi kuumentua liikaa, minkä seurauksena sisäosat oiat aurioitua. 7. Kytke tietokoneen ulkoiset kaapelit ja erkkojohdot takaisin tietokoneeseen. Lisätietoja on kohdassa Tietokoneen takaleyssä oleien astakkeiden paikannus siulla BIOS-asetusohjelman käyttö sisältää lisätietoja päiityksestä. Tutustu siihen, jos haluat päiittää kokoonpanoa. BIOS-asetusohjelma on tallennettu tietokoneen sähköisesti pyyhittäään EEPROM-muistiin. BIOS-asetusohjelman aulla oit tarkastella ja muuttaa tietokoneen kokoonpano-asetuksia siitä riippumatta, mikä käyttöjärjestelmä on käytössä. Käyttöjärjestelmän asetukset saattaat kuitenkin korata astaaat BIOS-asetusohjelman asetukset. BIOS-asetusohjelman aloitus Voit aloittaa BIOS-asetusohjelman seuraaasti: 1. Jos tietokoneessa on jo irta kytkettynä, kun aloitat nämä toimet, tee käyttöjärjestelmän lopputoimet ja katkaise tietokoneesta irta. 2. Paina F1-näppäintä ja pidä sitä painettuna ja käynnistä sitten tietokone. Kun kuulet useita merkkiääniä, apauta F1-näppäin. Huomautuksia: a. Jos tietokoneeseen on asennettu USB-näppäimistö, käynnistä tietokone ja paina sitten F1-näppäintä, kunnes näkyiin tulee BIOS-asetusohjelman alikko. 24 Käyttöopas
