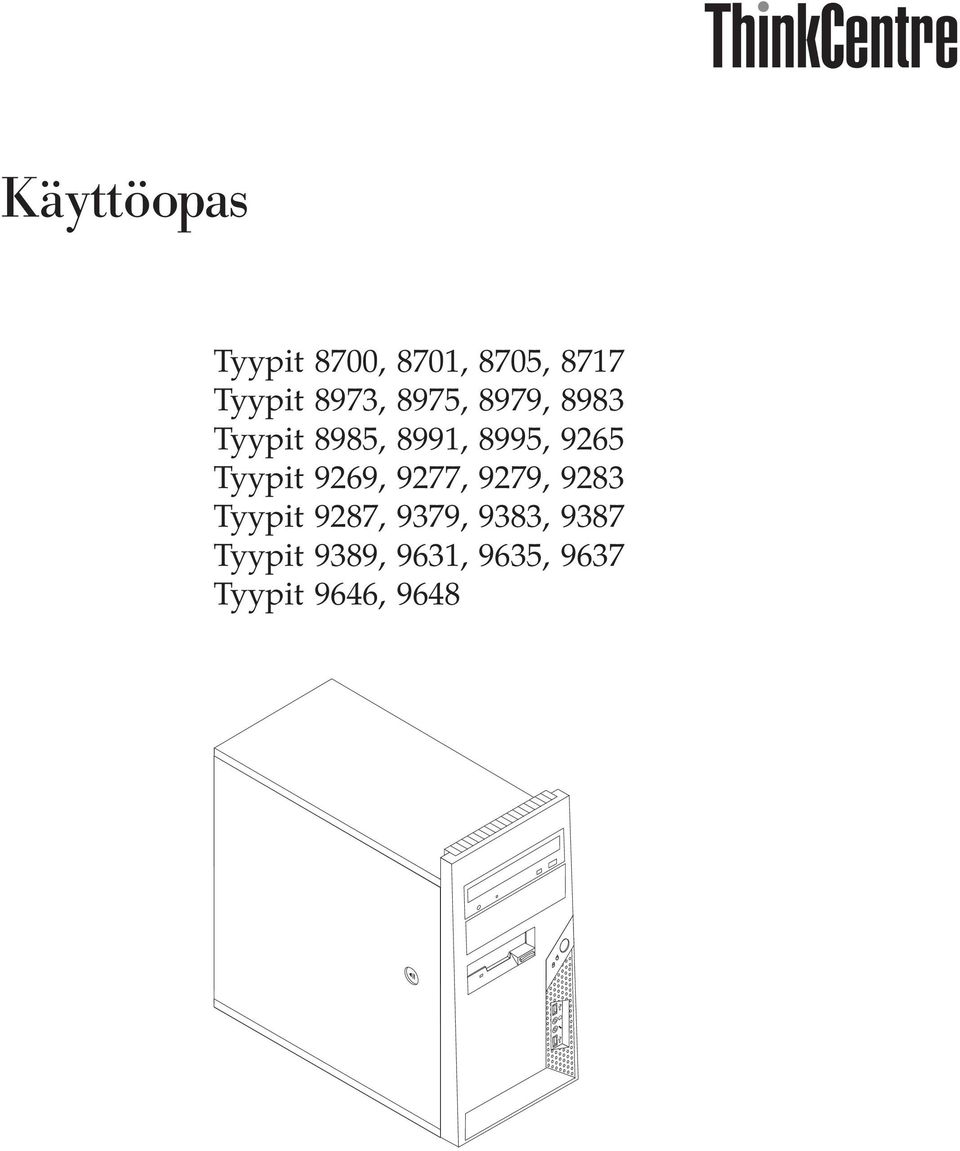

1 Käyttöopas Tyypit 8700, 8701, 8705, 8717 Tyypit 8973, 8975, 8979, 8983 Tyypit 8985, 8991, 8995, 9265 Tyypit 9269, 9277, 9279, 9283 Tyypit 9287, 9379, 9383, 9387 Tyypit 9389, 9631, 9635, 9637 Tyypit 9646, 9648

2

3 Käyttöopas

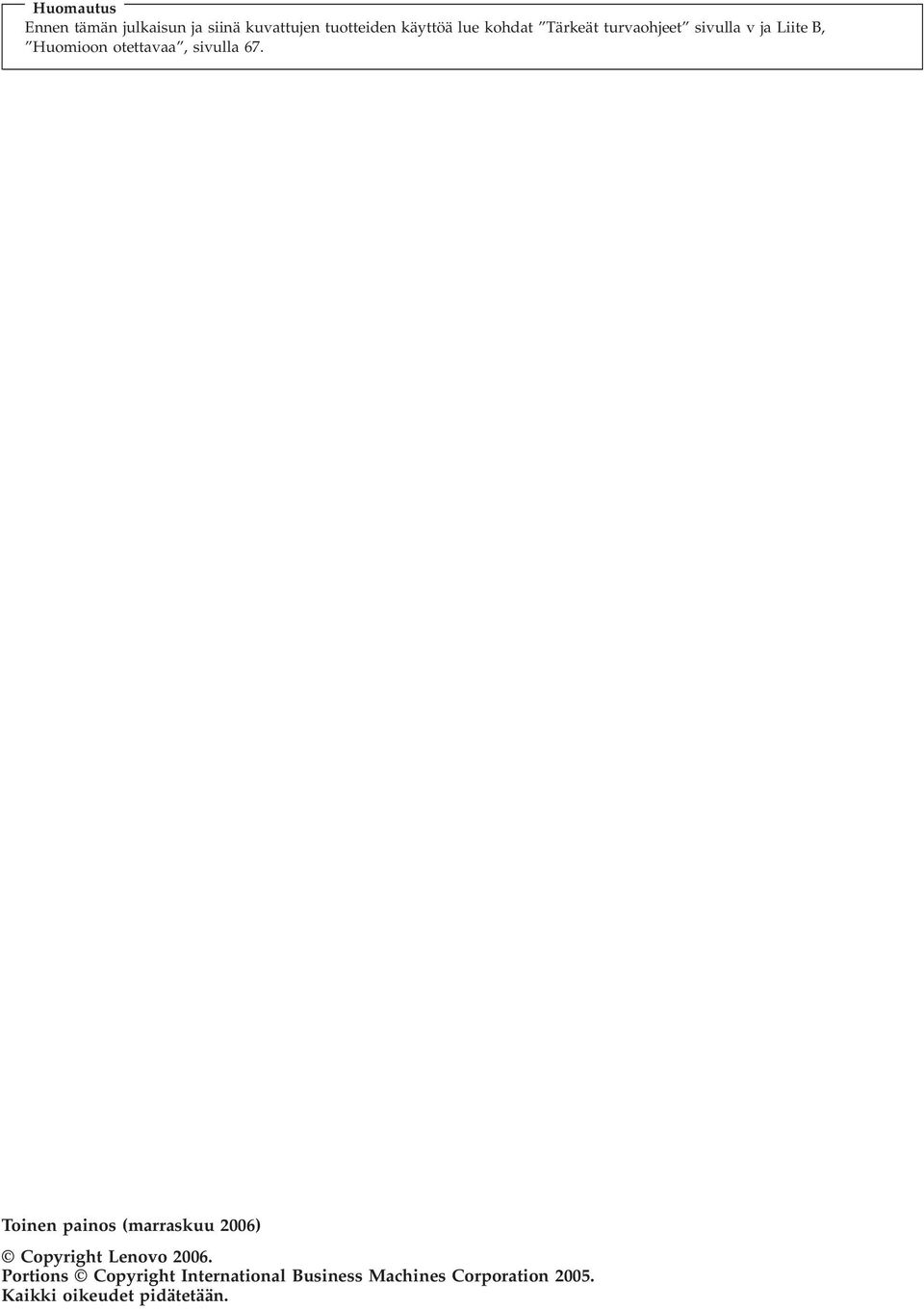

4 Huomautus Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue kohdat Tärkeät turvaohjeet sivulla v ja Liite B, Huomioon otettavaa, sivulla 67. Toinen painos (marraskuu 2006) Copyright Lenovo Portions Copyright International Business Machines Corporation Kaikki oikeudet pidätetään.

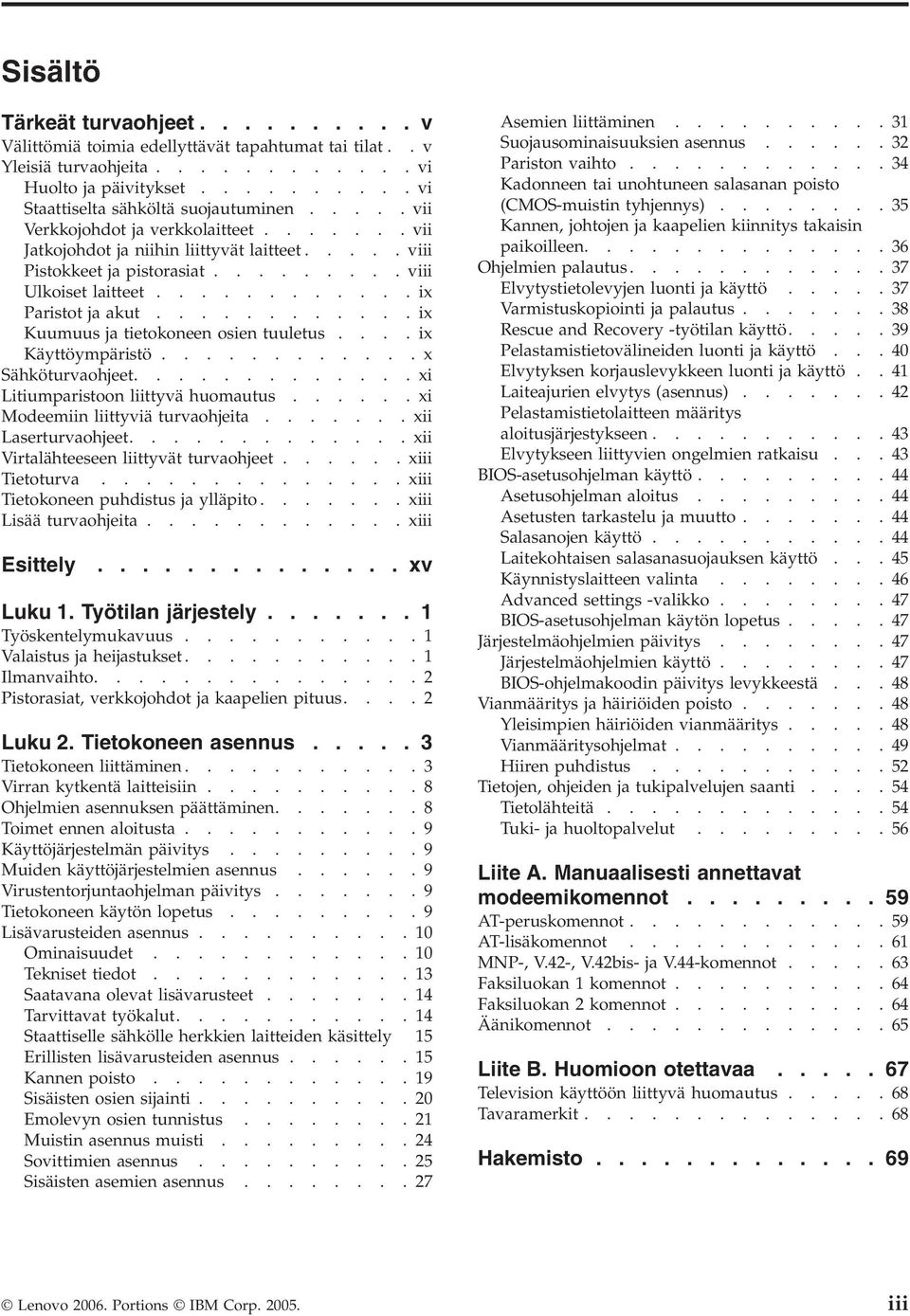

5 Sisältö Tärkeät turvaohjeet v Välittömiä toimia edellyttävät tapahtumat tai tilat..v Yleisiä turvaohjeita vi Huolto ja päivitykset vi Staattiselta sähköltä suojautuminen..... vii Verkkojohdot ja verkkolaitteet vii Jatkojohdot ja niihin liittyvät laitteet..... viii Pistokkeet ja pistorasiat viii Ulkoiset laitteet ix Paristot ja akut ix Kuumuus ja tietokoneen osien tuuletus....ix Käyttöympäristö x Sähköturvaohjeet xi Litiumparistoon liittyvä huomautus......xi Modeemiin liittyviä turvaohjeita xii Laserturvaohjeet xii Virtalähteeseen liittyvät turvaohjeet xiii Tietoturva xiii Tietokoneen puhdistus ja ylläpito xiii Lisää turvaohjeita xiii Esittely xv Luku 1. Työtilan järjestely Työskentelymukavuus Valaistus ja heijastukset Ilmanvaihto Pistorasiat, verkkojohdot ja kaapelien pituus....2 Luku 2. Tietokoneen asennus Tietokoneen liittäminen Virran kytkentä laitteisiin Ohjelmien asennuksen päättäminen Toimet ennen aloitusta Käyttöjärjestelmän päivitys Muiden käyttöjärjestelmien asennus Virustentorjuntaohjelman päivitys Tietokoneen käytön lopetus Lisävarusteiden asennus Ominaisuudet Tekniset tiedot Saatavana olevat lisävarusteet Tarvittavat työkalut Staattiselle sähkölle herkkien laitteiden käsittely 15 Erillisten lisävarusteiden asennus Kannen poisto Sisäisten osien sijainti Emolevyn osien tunnistus Muistin asennus muisti Sovittimien asennus Sisäisten asemien asennus Asemien liittäminen Suojausominaisuuksien asennus Pariston vaihto Kadonneen tai unohtuneen salasanan poisto (CMOS-muistin tyhjennys) Kannen, johtojen ja kaapelien kiinnitys takaisin paikoilleen Ohjelmien palautus Elvytystietolevyjen luonti ja käyttö Varmistuskopiointi ja palautus Rescue and Recovery -työtilan käyttö Pelastamistietovälineiden luonti ja käyttö...40 Elvytyksen korjauslevykkeen luonti ja käyttö..41 Laiteajurien elvytys (asennus) Pelastamistietolaitteen määritys aloitusjärjestykseen Elvytykseen liittyvien ongelmien ratkaisu...43 BIOS-asetusohjelman käyttö Asetusohjelman aloitus Asetusten tarkastelu ja muutto Salasanojen käyttö Laitekohtaisen salasanasuojauksen käyttö...45 Käynnistyslaitteen valinta Advanced settings -valikko BIOS-asetusohjelman käytön lopetus Järjestelmäohjelmien päivitys Järjestelmäohjelmien käyttö BIOS-ohjelmakoodin päivitys levykkeestä...48 Vianmääritys ja häiriöiden poisto Yleisimpien häiriöiden vianmääritys Vianmääritysohjelmat Hiiren puhdistus Tietojen, ohjeiden ja tukipalvelujen saanti Tietolähteitä Tuki- ja huoltopalvelut Liite A. Manuaalisesti annettavat modeemikomennot AT-peruskomennot AT-lisäkomennot MNP-, V.42-, V.42bis- ja V.44-komennot Faksiluokan 1 komennot Faksiluokan 2 komennot Äänikomennot Liite B. Huomioon otettavaa Television käyttöön liittyvä huomautus Tavaramerkit Hakemisto Lenovo Portions IBM Corp iii

6 iv Käyttöopas

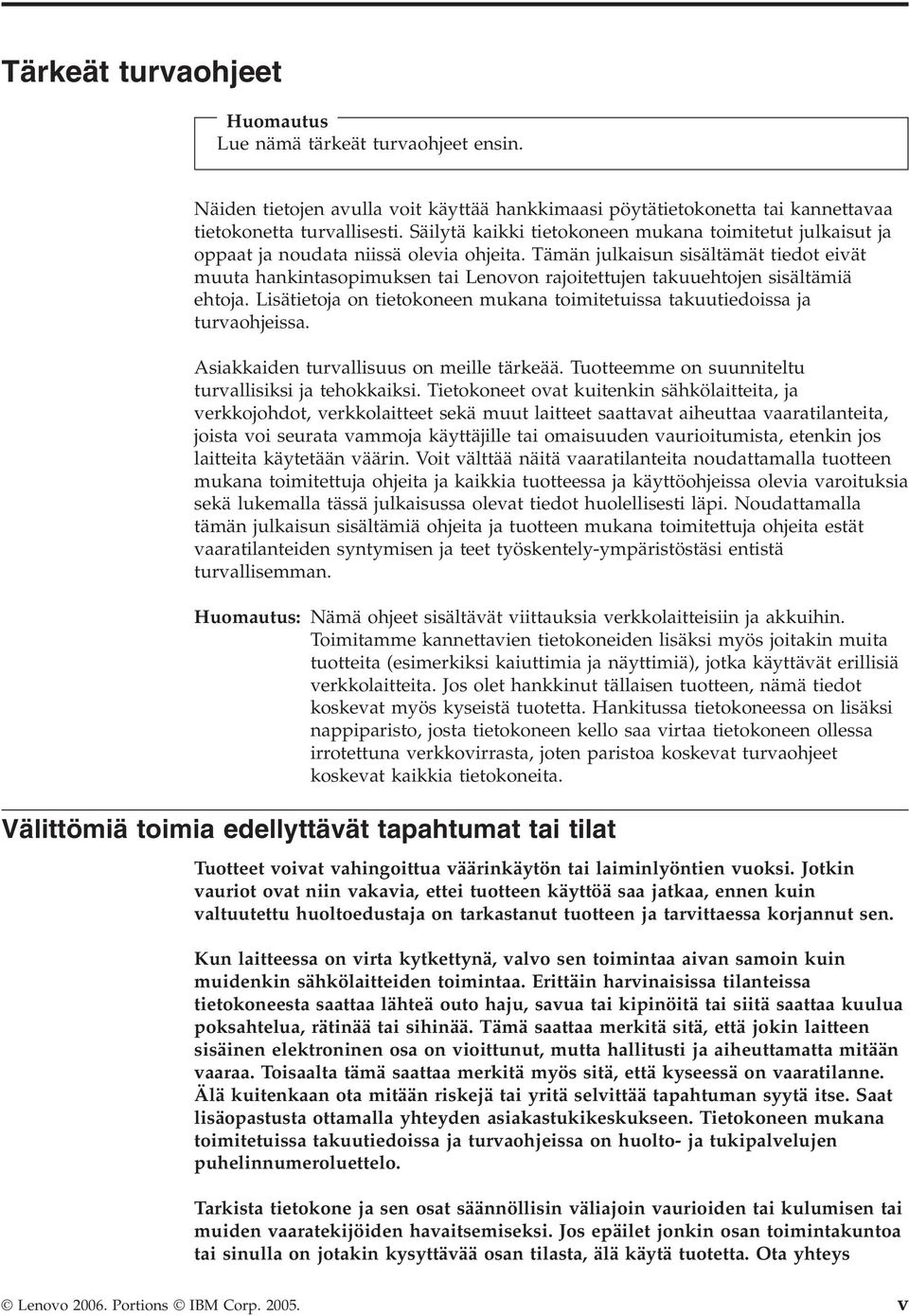

7 Tärkeät turvaohjeet Huomautus Lue nämä tärkeät turvaohjeet ensin. Näiden tietojen avulla voit käyttää hankkimaasi pöytätietokonetta tai kannettavaa tietokonetta turvallisesti. Säilytä kaikki tietokoneen mukana toimitetut julkaisut ja oppaat ja noudata niissä olevia ohjeita. Tämän julkaisun sisältämät tiedot eivät muuta hankintasopimuksen tai Lenovon rajoitettujen takuuehtojen sisältämiä ehtoja. Lisätietoja on tietokoneen mukana toimitetuissa takuutiedoissa ja turvaohjeissa. Asiakkaiden turvallisuus on meille tärkeää. Tuotteemme on suunniteltu turvallisiksi ja tehokkaiksi. Tietokoneet ovat kuitenkin sähkölaitteita, ja verkkojohdot, verkkolaitteet sekä muut laitteet saattavat aiheuttaa vaaratilanteita, joista voi seurata vammoja käyttäjille tai omaisuuden vaurioitumista, etenkin jos laitteita käytetään väärin. Voit välttää näitä vaaratilanteita noudattamalla tuotteen mukana toimitettuja ohjeita ja kaikkia tuotteessa ja käyttöohjeissa olevia varoituksia sekä lukemalla tässä julkaisussa olevat tiedot huolellisesti läpi. Noudattamalla tämän julkaisun sisältämiä ohjeita ja tuotteen mukana toimitettuja ohjeita estät vaaratilanteiden syntymisen ja teet työskentely-ympäristöstäsi entistä turvallisemman. Huomautus: Nämä ohjeet sisältävät viittauksia verkkolaitteisiin ja akkuihin. Toimitamme kannettavien tietokoneiden lisäksi myös joitakin muita tuotteita (esimerkiksi kaiuttimia ja näyttimiä), jotka käyttävät erillisiä verkkolaitteita. Jos olet hankkinut tällaisen tuotteen, nämä tiedot koskevat myös kyseistä tuotetta. Hankitussa tietokoneessa on lisäksi nappiparisto, josta tietokoneen kello saa virtaa tietokoneen ollessa irrotettuna verkkovirrasta, joten paristoa koskevat turvaohjeet koskevat kaikkia tietokoneita. Välittömiä toimia edellyttävät tapahtumat tai tilat Tuotteet voivat vahingoittua väärinkäytön tai laiminlyöntien vuoksi. Jotkin vauriot ovat niin vakavia, ettei tuotteen käyttöä saa jatkaa, ennen kuin valtuutettu huoltoedustaja on tarkastanut tuotteen ja tarvittaessa korjannut sen. Kun laitteessa on virta kytkettynä, valvo sen toimintaa aivan samoin kuin muidenkin sähkölaitteiden toimintaa. Erittäin harvinaisissa tilanteissa tietokoneesta saattaa lähteä outo haju, savua tai kipinöitä tai siitä saattaa kuulua poksahtelua, rätinää tai sihinää. Tämä saattaa merkitä sitä, että jokin laitteen sisäinen elektroninen osa on vioittunut, mutta hallitusti ja aiheuttamatta mitään vaaraa. Toisaalta tämä saattaa merkitä myös sitä, että kyseessä on vaaratilanne. Älä kuitenkaan ota mitään riskejä tai yritä selvittää tapahtuman syytä itse. Saat lisäopastusta ottamalla yhteyden asiakastukikeskukseen. Tietokoneen mukana toimitetuissa takuutiedoissa ja turvaohjeissa on huolto- ja tukipalvelujen puhelinnumeroluettelo. Tarkista tietokone ja sen osat säännöllisin väliajoin vaurioiden tai kulumisen tai muiden vaaratekijöiden havaitsemiseksi. Jos epäilet jonkin osan toimintakuntoa tai sinulla on jotakin kysyttävää osan tilasta, älä käytä tuotetta. Ota yhteys Lenovo Portions IBM Corp v

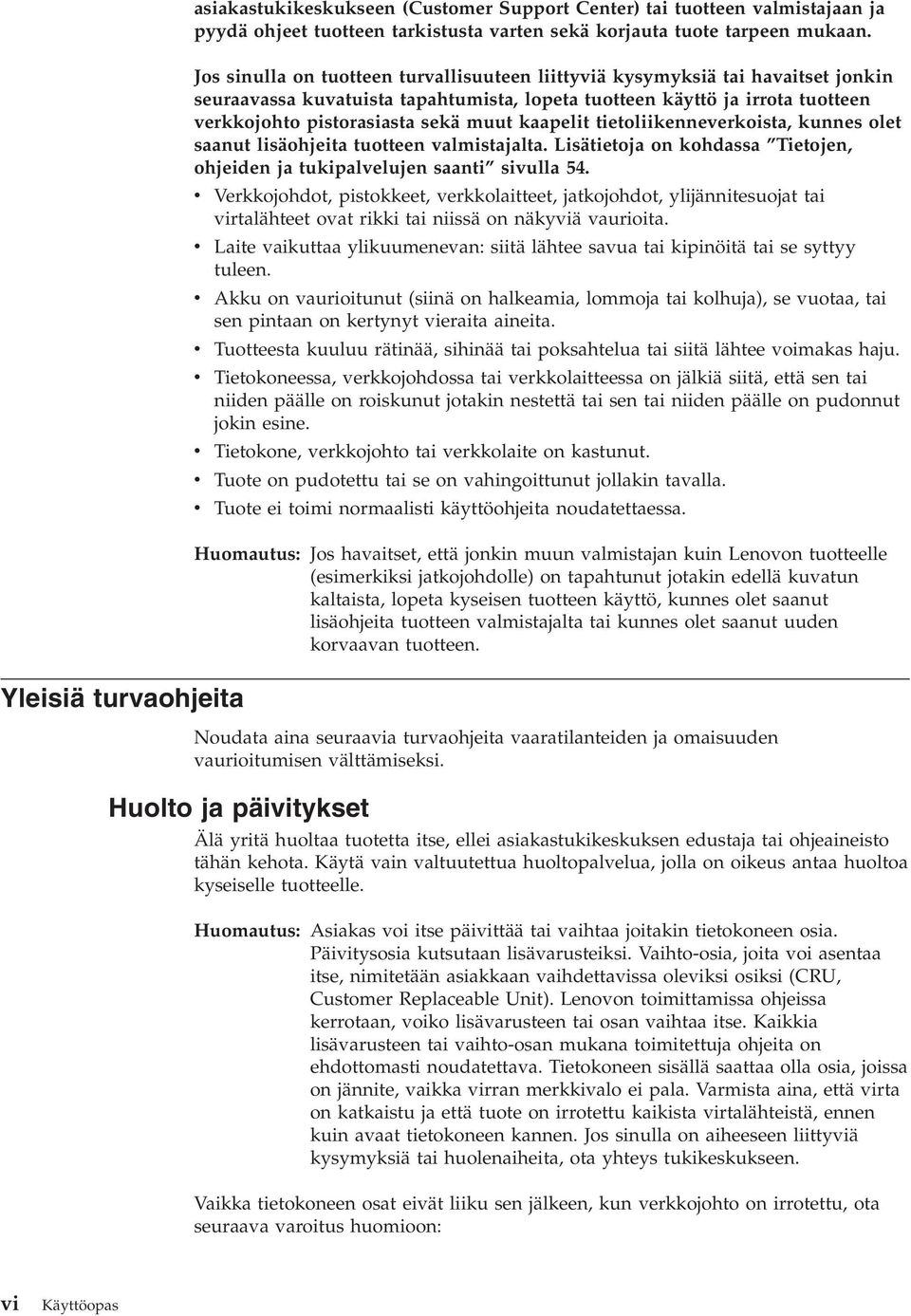

8 asiakastukikeskukseen (Customer Support Center) tai tuotteen valmistajaan ja pyydä ohjeet tuotteen tarkistusta varten sekä korjauta tuote tarpeen mukaan. Jos sinulla on tuotteen turvallisuuteen liittyviä kysymyksiä tai havaitset jonkin seuraavassa kuvatuista tapahtumista, lopeta tuotteen käyttö ja irrota tuotteen verkkojohto pistorasiasta sekä muut kaapelit tietoliikenneverkoista, kunnes olet saanut lisäohjeita tuotteen valmistajalta. Lisätietoja on kohdassa Tietojen, ohjeiden ja tukipalvelujen saanti sivulla 54. v Verkkojohdot, pistokkeet, verkkolaitteet, jatkojohdot, ylijännitesuojat tai virtalähteet ovat rikki tai niissä on näkyviä vaurioita. v Laite vaikuttaa ylikuumenevan: siitä lähtee savua tai kipinöitä tai se syttyy tuleen. v Akku on vaurioitunut (siinä on halkeamia, lommoja tai kolhuja), se vuotaa, tai sen pintaan on kertynyt vieraita aineita. v Tuotteesta kuuluu rätinää, sihinää tai poksahtelua tai siitä lähtee voimakas haju. v Tietokoneessa, verkkojohdossa tai verkkolaitteessa on jälkiä siitä, että sen tai niiden päälle on roiskunut jotakin nestettä tai sen tai niiden päälle on pudonnut jokin esine. v Tietokone, verkkojohto tai verkkolaite on kastunut. v Tuote on pudotettu tai se on vahingoittunut jollakin tavalla. v Tuote ei toimi normaalisti käyttöohjeita noudatettaessa. Huomautus: Jos havaitset, että jonkin muun valmistajan kuin Lenovon tuotteelle (esimerkiksi jatkojohdolle) on tapahtunut jotakin edellä kuvatun kaltaista, lopeta kyseisen tuotteen käyttö, kunnes olet saanut lisäohjeita tuotteen valmistajalta tai kunnes olet saanut uuden korvaavan tuotteen. Yleisiä turvaohjeita Noudata aina seuraavia turvaohjeita vaaratilanteiden ja omaisuuden vaurioitumisen välttämiseksi. Huolto ja päivitykset Älä yritä huoltaa tuotetta itse, ellei asiakastukikeskuksen edustaja tai ohjeaineisto tähän kehota. Käytä vain valtuutettua huoltopalvelua, jolla on oikeus antaa huoltoa kyseiselle tuotteelle. Huomautus: Asiakas voi itse päivittää tai vaihtaa joitakin tietokoneen osia. Päivitysosia kutsutaan lisävarusteiksi. Vaihto-osia, joita voi asentaa itse, nimitetään asiakkaan vaihdettavissa oleviksi osiksi (CRU, Customer Replaceable Unit). Lenovon toimittamissa ohjeissa kerrotaan, voiko lisävarusteen tai osan vaihtaa itse. Kaikkia lisävarusteen tai vaihto-osan mukana toimitettuja ohjeita on ehdottomasti noudatettava. Tietokoneen sisällä saattaa olla osia, joissa on jännite, vaikka virran merkkivalo ei pala. Varmista aina, että virta on katkaistu ja että tuote on irrotettu kaikista virtalähteistä, ennen kuin avaat tietokoneen kannen. Jos sinulla on aiheeseen liittyviä kysymyksiä tai huolenaiheita, ota yhteys tukikeskukseen. Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava varoitus huomioon: vi Käyttöopas

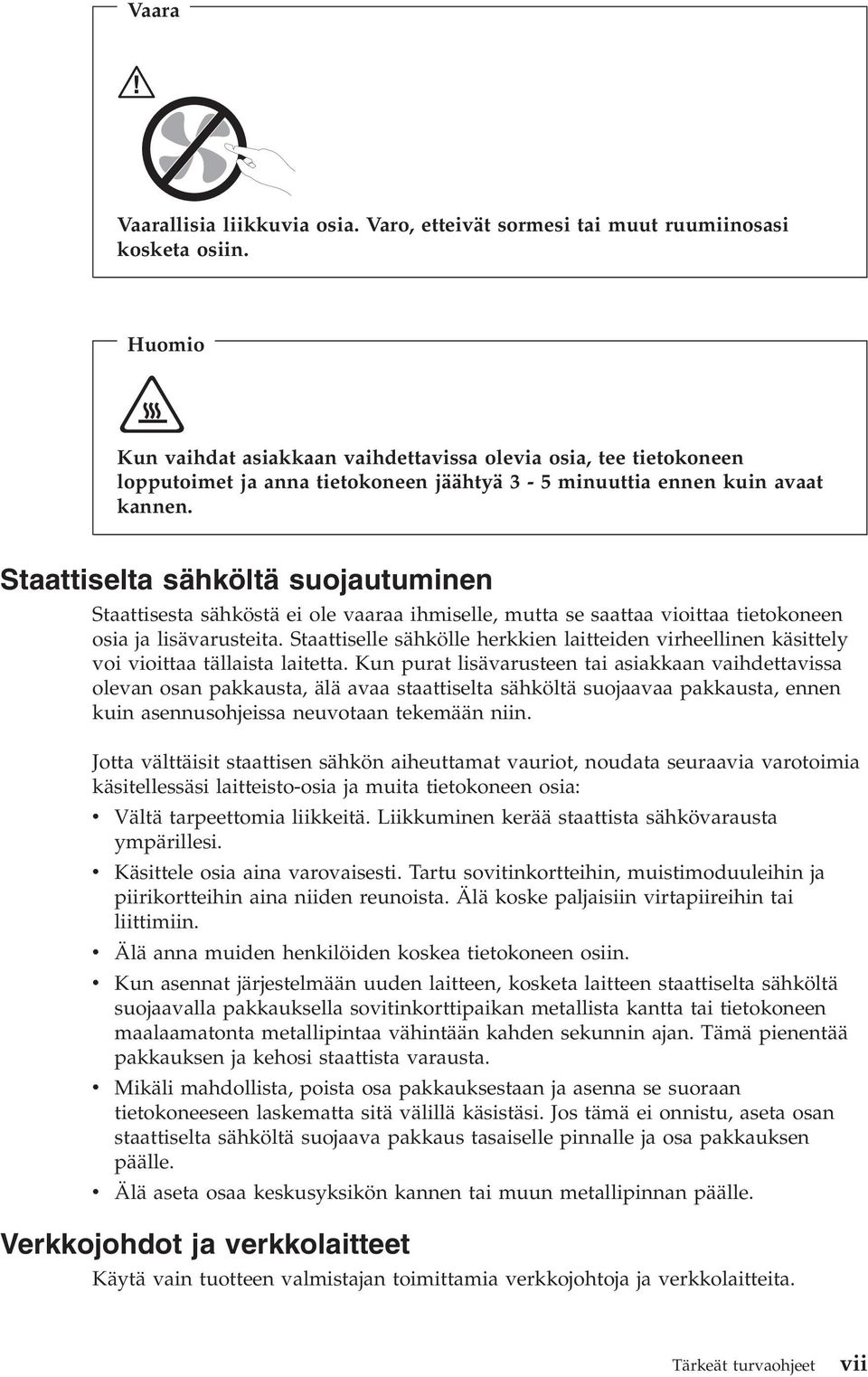

9 Vaara Vaarallisia liikkuvia osia. Varo, etteivät sormesi tai muut ruumiinosasi kosketa osiin. Huomio Kun vaihdat asiakkaan vaihdettavissa olevia osia, tee tietokoneen lopputoimet ja anna tietokoneen jäähtyä 3-5 minuuttia ennen kuin avaat kannen. Staattiselta sähköltä suojautuminen Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Staattiselle sähkölle herkkien laitteiden virheellinen käsittely voi vioittaa tällaista laitetta. Kun purat lisävarusteen tai asiakkaan vaihdettavissa olevan osan pakkausta, älä avaa staattiselta sähköltä suojaavaa pakkausta, ennen kuin asennusohjeissa neuvotaan tekemään niin. Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi laitteisto-osia ja muita tietokoneen osia: v Vältä tarpeettomia liikkeitä. Liikkuminen kerää staattista sähkövarausta ympärillesi. v Käsittele osia aina varovaisesti. Tartu sovitinkortteihin, muistimoduuleihin ja piirikortteihin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. v Älä anna muiden henkilöiden koskea tietokoneen osiin. v Kun asennat järjestelmään uuden laitteen, kosketa laitteen staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta. v Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. v Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. Verkkojohdot ja verkkolaitteet Käytä vain tuotteen valmistajan toimittamia verkkojohtoja ja verkkolaitteita. Tärkeät turvaohjeet vii

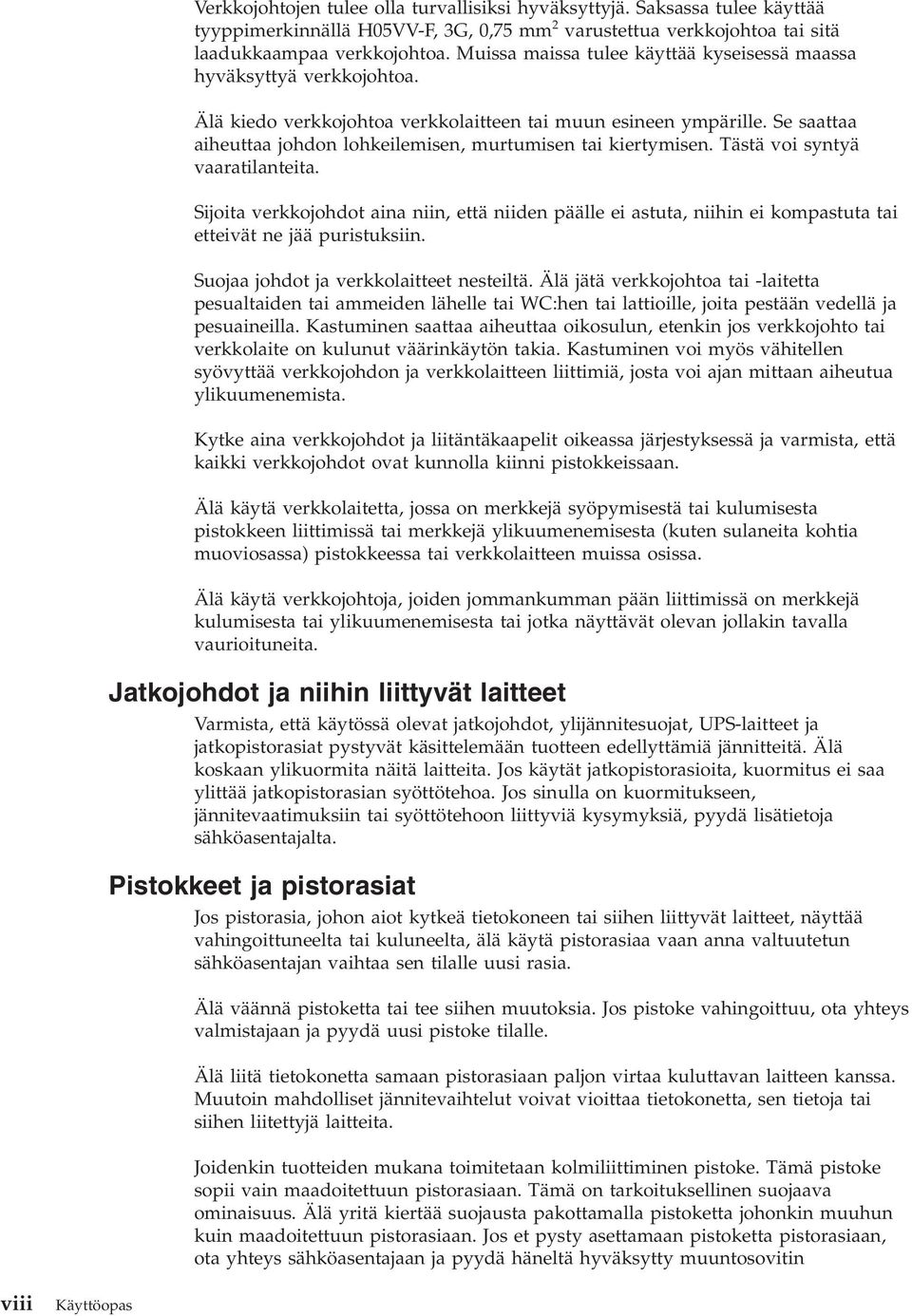

10 Verkkojohtojen tulee olla turvallisiksi hyväksyttyjä. Saksassa tulee käyttää tyyppimerkinnällä H05VV-F, 3G, 0,75 mm 2 varustettua verkkojohtoa tai sitä laadukkaampaa verkkojohtoa. Muissa maissa tulee käyttää kyseisessä maassa hyväksyttyä verkkojohtoa. Älä kiedo verkkojohtoa verkkolaitteen tai muun esineen ympärille. Se saattaa aiheuttaa johdon lohkeilemisen, murtumisen tai kiertymisen. Tästä voi syntyä vaaratilanteita. Sijoita verkkojohdot aina niin, että niiden päälle ei astuta, niihin ei kompastuta tai etteivät ne jää puristuksiin. Suojaa johdot ja verkkolaitteet nesteiltä. Älä jätä verkkojohtoa tai -laitetta pesualtaiden tai ammeiden lähelle tai WC:hen tai lattioille, joita pestään vedellä ja pesuaineilla. Kastuminen saattaa aiheuttaa oikosulun, etenkin jos verkkojohto tai verkkolaite on kulunut väärinkäytön takia. Kastuminen voi myös vähitellen syövyttää verkkojohdon ja verkkolaitteen liittimiä, josta voi ajan mittaan aiheutua ylikuumenemista. Kytke aina verkkojohdot ja liitäntäkaapelit oikeassa järjestyksessä ja varmista, että kaikki verkkojohdot ovat kunnolla kiinni pistokkeissaan. Älä käytä verkkolaitetta, jossa on merkkejä syöpymisestä tai kulumisesta pistokkeen liittimissä tai merkkejä ylikuumenemisesta (kuten sulaneita kohtia muoviosassa) pistokkeessa tai verkkolaitteen muissa osissa. Älä käytä verkkojohtoja, joiden jommankumman pään liittimissä on merkkejä kulumisesta tai ylikuumenemisesta tai jotka näyttävät olevan jollakin tavalla vaurioituneita. Jatkojohdot ja niihin liittyvät laitteet Varmista, että käytössä olevat jatkojohdot, ylijännitesuojat, UPS-laitteet ja jatkopistorasiat pystyvät käsittelemään tuotteen edellyttämiä jännitteitä. Älä koskaan ylikuormita näitä laitteita. Jos käytät jatkopistorasioita, kuormitus ei saa ylittää jatkopistorasian syöttötehoa. Jos sinulla on kuormitukseen, jännitevaatimuksiin tai syöttötehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta. Pistokkeet ja pistorasiat Jos pistorasia, johon aiot kytkeä tietokoneen tai siihen liittyvät laitteet, näyttää vahingoittuneelta tai kuluneelta, älä käytä pistorasiaa vaan anna valtuutetun sähköasentajan vaihtaa sen tilalle uusi rasia. Älä väännä pistoketta tai tee siihen muutoksia. Jos pistoke vahingoittuu, ota yhteys valmistajaan ja pyydä uusi pistoke tilalle. Älä liitä tietokonetta samaan pistorasiaan paljon virtaa kuluttavan laitteen kanssa. Muutoin mahdolliset jännitevaihtelut voivat vioittaa tietokonetta, sen tietoja tai siihen liitettyjä laitteita. Joidenkin tuotteiden mukana toimitetaan kolmiliittiminen pistoke. Tämä pistoke sopii vain maadoitettuun pistorasiaan. Tämä on tarkoituksellinen suojaava ominaisuus. Älä yritä kiertää suojausta pakottamalla pistoketta johonkin muuhun kuin maadoitettuun pistorasiaan. Jos et pysty asettamaan pistoketta pistorasiaan, ota yhteys sähköasentajaan ja pyydä häneltä hyväksytty muuntosovitin viii Käyttöopas

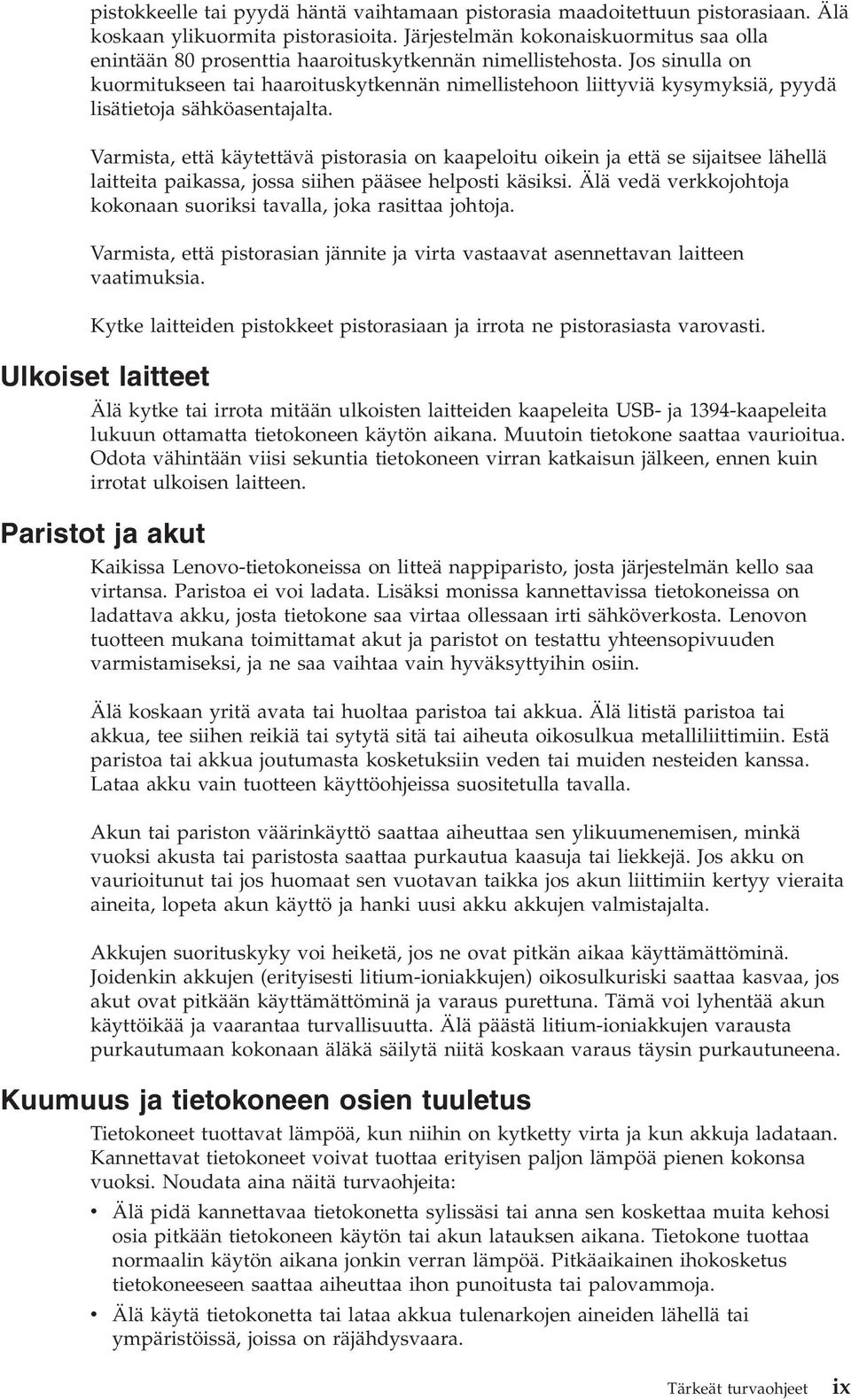

11 Ulkoiset pistokkeelle tai pyydä häntä vaihtamaan pistorasia maadoitettuun pistorasiaan. Älä koskaan ylikuormita pistorasioita. Järjestelmän kokonaiskuormitus saa olla enintään 80 prosenttia haaroituskytkennän nimellistehosta. Jos sinulla on kuormitukseen tai haaroituskytkennän nimellistehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta. Varmista, että käytettävä pistorasia on kaapeloitu oikein ja että se sijaitsee lähellä laitteita paikassa, jossa siihen pääsee helposti käsiksi. Älä vedä verkkojohtoja kokonaan suoriksi tavalla, joka rasittaa johtoja. Varmista, että pistorasian jännite ja virta vastaavat asennettavan laitteen vaatimuksia. Kytke laitteiden pistokkeet pistorasiaan ja irrota ne pistorasiasta varovasti. laitteet Älä kytke tai irrota mitään ulkoisten laitteiden kaapeleita USB- ja 1394-kaapeleita lukuun ottamatta tietokoneen käytön aikana. Muutoin tietokone saattaa vaurioitua. Odota vähintään viisi sekuntia tietokoneen virran katkaisun jälkeen, ennen kuin irrotat ulkoisen laitteen. Paristot ja akut Kaikissa Lenovo-tietokoneissa on litteä nappiparisto, josta järjestelmän kello saa virtansa. Paristoa ei voi ladata. Lisäksi monissa kannettavissa tietokoneissa on ladattava akku, josta tietokone saa virtaa ollessaan irti sähköverkosta. Lenovon tuotteen mukana toimittamat akut ja paristot on testattu yhteensopivuuden varmistamiseksi, ja ne saa vaihtaa vain hyväksyttyihin osiin. Älä koskaan yritä avata tai huoltaa paristoa tai akkua. Älä litistä paristoa tai akkua, tee siihen reikiä tai sytytä sitä tai aiheuta oikosulkua metalliliittimiin. Estä paristoa tai akkua joutumasta kosketuksiin veden tai muiden nesteiden kanssa. Lataa akku vain tuotteen käyttöohjeissa suositetulla tavalla. Akun tai pariston väärinkäyttö saattaa aiheuttaa sen ylikuumenemisen, minkä vuoksi akusta tai paristosta saattaa purkautua kaasuja tai liekkejä. Jos akku on vaurioitunut tai jos huomaat sen vuotavan taikka jos akun liittimiin kertyy vieraita aineita, lopeta akun käyttö ja hanki uusi akku akkujen valmistajalta. Akkujen suorituskyky voi heiketä, jos ne ovat pitkän aikaa käyttämättöminä. Joidenkin akkujen (erityisesti litium-ioniakkujen) oikosulkuriski saattaa kasvaa, jos akut ovat pitkään käyttämättöminä ja varaus purettuna. Tämä voi lyhentää akun käyttöikää ja vaarantaa turvallisuutta. Älä päästä litium-ioniakkujen varausta purkautumaan kokonaan äläkä säilytä niitä koskaan varaus täysin purkautuneena. Kuumuus ja tietokoneen osien tuuletus Tietokoneet tuottavat lämpöä, kun niihin on kytketty virta ja kun akkuja ladataan. Kannettavat tietokoneet voivat tuottaa erityisen paljon lämpöä pienen kokonsa vuoksi. Noudata aina näitä turvaohjeita: v Älä pidä kannettavaa tietokonetta sylissäsi tai anna sen koskettaa muita kehosi osia pitkään tietokoneen käytön tai akun latauksen aikana. Tietokone tuottaa normaalin käytön aikana jonkin verran lämpöä. Pitkäaikainen ihokosketus tietokoneeseen saattaa aiheuttaa ihon punoitusta tai palovammoja. v Älä käytä tietokonetta tai lataa akkua tulenarkojen aineiden lähellä tai ympäristöissä, joissa on räjähdysvaara. Tärkeät turvaohjeet ix

12 v Tuotteessa olevien tuuletusaukkojen, tuulettimien ja jäähdytyslevyjen tarkoitus on varmistaa tuotteen turvallisuus ja toimintavarmuus. Ilmavirran kulku tietokoneen sisäosiin tai tuulettimien ja jäähdytyslevyjen toiminta saattaa estyä, jos tuote asetetaan sängylle, sohvalle, matolle tai jollekin muulle joustavalle pinnalle. Älä tuki tai peitä tuuletusaukkoja tai estä tuulettimien tai jäähdytyslevyjen toimintaa. Tarkista tietokoneesi pölyn kerääntymisen varalta vähintään kerran kolmessa kuukaudessa. Katkaise tietokoneesta virta ja irrota tietokoneen verkkojohto pistorasiasta, ennen kuin aloitat tarkistuksen. Poista sitten kaikki keskusyksikön etulevyn rakoihin ja aukkoihin kertynyt pöly. Jos havaitset tietokoneen ulkopinnoille kertyneen pölyä, sinun kannattaa myös tarkistaa tietokoneen sisäosat, muun muassa jäähdytyslevyn rivat, virtalähteen tuuletusaukot ja tuulettimet, ja poistaa niihin kertynyt pöly. Katkaise aina tietokoneesta virta ja irrota sen verkkojohto pistorasiasta, ennen kuin avaat tietokoneen kannen. Tietokone kannattaa sijoittaa siten, että se on vähintään metrin päässä kulkureiteiltä ja muilta alueilta, joissa liikutaan paljon. Jos tietokonetta joudutaan käyttämään tällaisella alueella, tietokone kannattaa tarkistaa pölyn kerääntymisen varalta ja tarvittaessa puhdistaa mainittua useammin. Noudata seuraavia tietokoneeseen liittyviä varotoimia oman turvallisuutesi ja tietokoneen optimaalisen suorituskyvyn varmistamiseksi: v Pidä keskusyksikön kansi aina kiinni tietokoneen verkkojohdon ollessa kytkettynä pistorasiaan. v Tarkista tietokoneen ulkopinta säännöllisesti pölyn kerääntymisen varalta. v Poista kaikki keskusyksikön etulevyn rakoihin ja aukkoihin kertynyt pöly. Pölyisissä ja vilkkaassa käytössä olevissa tiloissa tietokoneet on mahdollisesti puhdistettava muita useammin. v Älä rajoita tai peitä tuuletusaukkoja. v Tietokonetta ei saa sijoittaa upotetusti, koska laitteen ylikuumenemisen vaara kasvaa. v Tietokoneeseen ohjautuvan ilmavirran lämpötila saa olla korkeintaan 35 C. v Käytä vain pöytämallisia ilmanpuhdistimia ja -suodattimia. Käyttöympäristö Tietokoneen käyttöympäristön lämpötilan tulee olla C ja suhteellisen ilmankosteuden %. Jos tietokonetta varastoidaan tai kuljetaan alle 10 asteen lämpötilassa, anna tietokoneen lämmetä käyttöympäristön lämpötilaan (10 35 C), ennen kuin kytket siihen virran. Tämä voi kestää jopa kaksi tuntia. Virran kytkeminen tietokoneeseen, ennen kuin se on lämmennyt oikeaan käyttölämpötilaan, voi aiheuttaa peruuttamattomia vaurioita. Aseta tietokone kuivaan paikkaan, jossa on hyvä ilmanvaihto ja joka ei ole alttiina suoralle auringonpaisteelle. Älä pidä muita sähkölaitteita, kuten tuuletinta, radiota, aktiivikaiuttimia tai mikroaaltouunia, liian lähellä tietokonetta, koska laitteiden magneettikentät saattavat vaurioittaa näytintä tai kiintolevyn tietoja. Älä aseta mitään juomia tietokoneen tai sen lisälaitteiden päälle tai läheisyyteen. Tietokoneen tai lisälaitteen päälle kaatuva neste voi aiheuttaa oikosulun tai muita vaurioita. x Käyttöopas

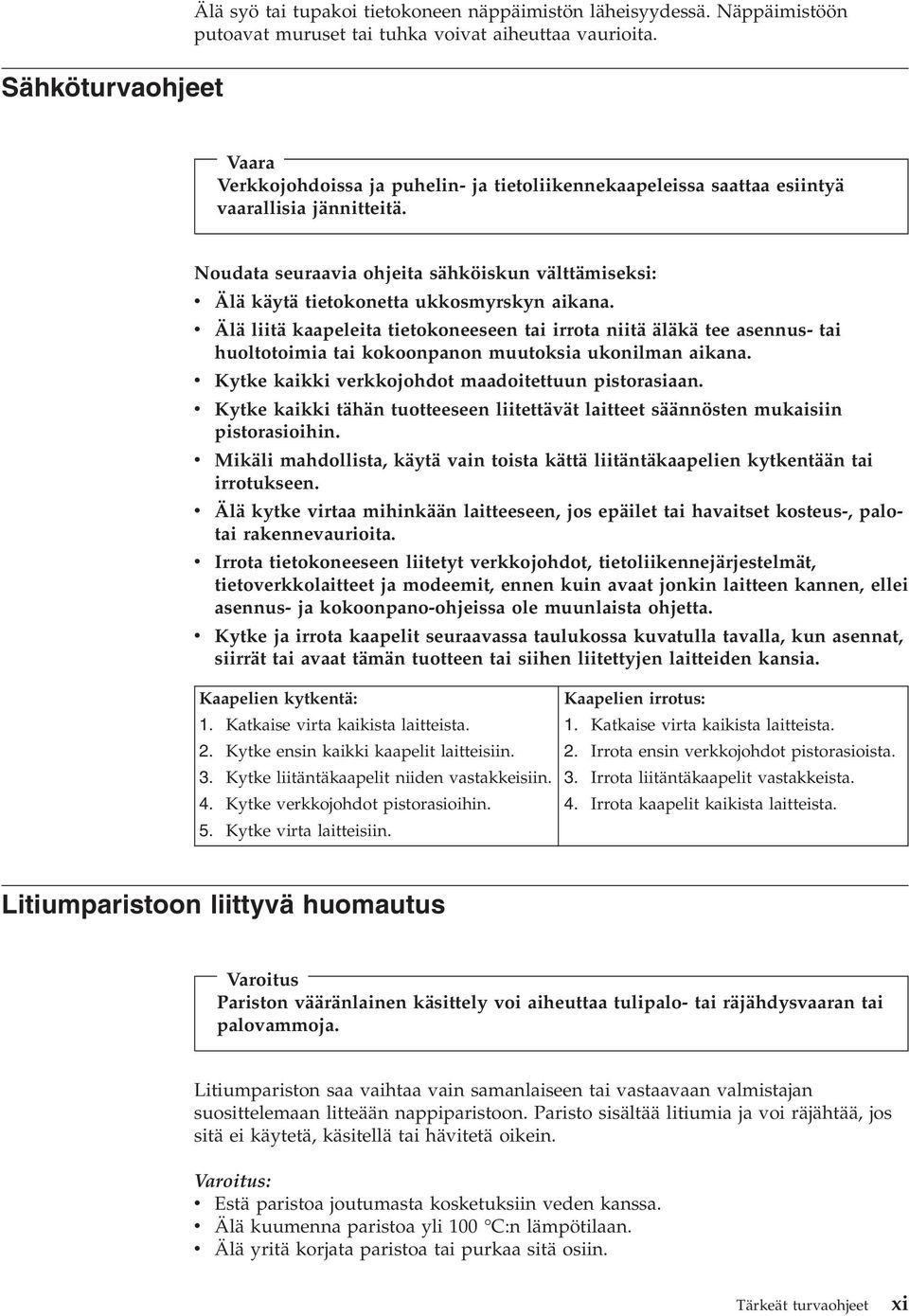

13 Sähköturvaohjeet Älä syö tai tupakoi tietokoneen näppäimistön läheisyydessä. Näppäimistöön putoavat muruset tai tuhka voivat aiheuttaa vaurioita. Vaara Verkkojohdoissa ja puhelin- ja tietoliikennekaapeleissa saattaa esiintyä vaarallisia jännitteitä. Noudata seuraavia ohjeita sähköiskun välttämiseksi: v Älä käytä tietokonetta ukkosmyrskyn aikana. v Älä liitä kaapeleita tietokoneeseen tai irrota niitä äläkä tee asennus- tai huoltotoimia tai kokoonpanon muutoksia ukonilman aikana. v Kytke kaikki verkkojohdot maadoitettuun pistorasiaan. v Kytke kaikki tähän tuotteeseen liitettävät laitteet säännösten mukaisiin pistorasioihin. v Mikäli mahdollista, käytä vain toista kättä liitäntäkaapelien kytkentään tai irrotukseen. v Älä kytke virtaa mihinkään laitteeseen, jos epäilet tai havaitset kosteus-, palotai rakennevaurioita. v Irrota tietokoneeseen liitetyt verkkojohdot, tietoliikennejärjestelmät, tietoverkkolaitteet ja modeemit, ennen kuin avaat jonkin laitteen kannen, ellei asennus- ja kokoonpano-ohjeissa ole muunlaista ohjetta. v Kytke ja irrota kaapelit seuraavassa taulukossa kuvatulla tavalla, kun asennat, siirrät tai avaat tämän tuotteen tai siihen liitettyjen laitteiden kansia. Kaapelien kytkentä: 1. Katkaise virta kaikista laitteista. 2. Kytke ensin kaikki kaapelit laitteisiin. 3. Kytke liitäntäkaapelit niiden vastakkeisiin. 4. Kytke verkkojohdot pistorasioihin. 5. Kytke virta laitteisiin. Kaapelien irrotus: 1. Katkaise virta kaikista laitteista. 2. Irrota ensin verkkojohdot pistorasioista. 3. Irrota liitäntäkaapelit vastakkeista. 4. Irrota kaapelit kaikista laitteista. Litiumparistoon liittyvä huomautus Varoitus Pariston vääränlainen käsittely voi aiheuttaa tulipalo- tai räjähdysvaaran tai palovammoja. Litiumpariston saa vaihtaa vain samanlaiseen tai vastaavaan valmistajan suosittelemaan litteään nappiparistoon. Paristo sisältää litiumia ja voi räjähtää, jos sitä ei käytetä, käsitellä tai hävitetä oikein. Varoitus: v Estä paristoa joutumasta kosketuksiin veden kanssa. v Älä kuumenna paristoa yli 100 C:n lämpötilaan. v Älä yritä korjata paristoa tai purkaa sitä osiin. Tärkeät turvaohjeet xi

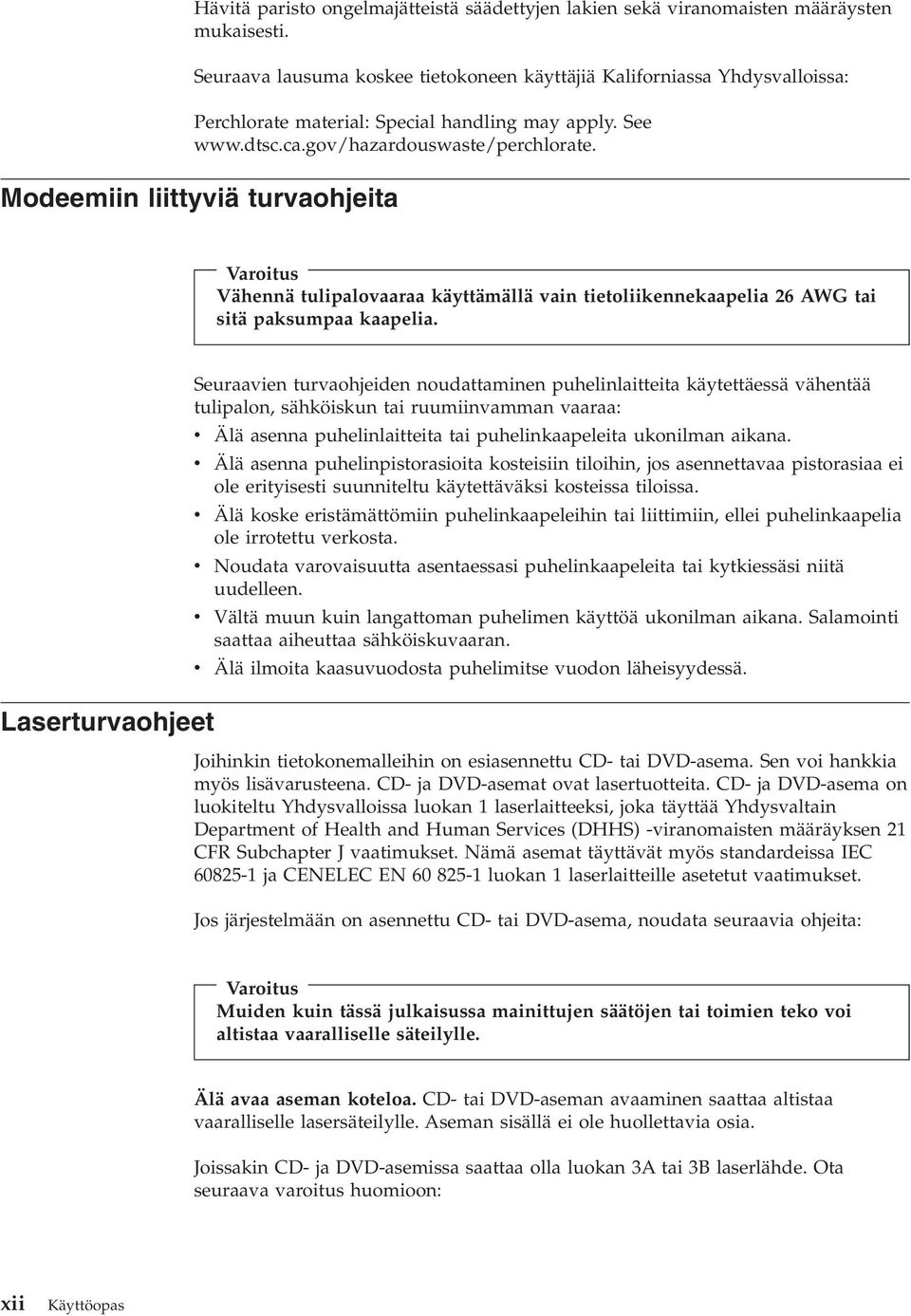

14 Hävitä paristo ongelmajätteistä säädettyjen lakien sekä viranomaisten määräysten mukaisesti. Seuraava lausuma koskee tietokoneen käyttäjiä Kaliforniassa Yhdysvalloissa: Perchlorate material: Special handling may apply. See Modeemiin liittyviä turvaohjeita Varoitus Vähennä tulipalovaaraa käyttämällä vain tietoliikennekaapelia 26 AWG tai sitä paksumpaa kaapelia. Laserturvaohjeet Seuraavien turvaohjeiden noudattaminen puhelinlaitteita käytettäessä vähentää tulipalon, sähköiskun tai ruumiinvamman vaaraa: v Älä asenna puhelinlaitteita tai puhelinkaapeleita ukonilman aikana. v Älä asenna puhelinpistorasioita kosteisiin tiloihin, jos asennettavaa pistorasiaa ei ole erityisesti suunniteltu käytettäväksi kosteissa tiloissa. v Älä koske eristämättömiin puhelinkaapeleihin tai liittimiin, ellei puhelinkaapelia ole irrotettu verkosta. v Noudata varovaisuutta asentaessasi puhelinkaapeleita tai kytkiessäsi niitä uudelleen. v Vältä muun kuin langattoman puhelimen käyttöä ukonilman aikana. Salamointi saattaa aiheuttaa sähköiskuvaaran. v Älä ilmoita kaasuvuodosta puhelimitse vuodon läheisyydessä. Joihinkin tietokonemalleihin on esiasennettu CD- tai DVD-asema. Sen voi hankkia myös lisävarusteena. CD- ja DVD-asemat ovat lasertuotteita. CD- ja DVD-asema on luokiteltu Yhdysvalloissa luokan 1 laserlaitteeksi, joka täyttää Yhdysvaltain Department of Health and Human Services (DHHS) -viranomaisten määräyksen 21 CFR Subchapter J vaatimukset. Nämä asemat täyttävät myös standardeissa IEC ja CENELEC EN luokan 1 laserlaitteille asetetut vaatimukset. Jos järjestelmään on asennettu CD- tai DVD-asema, noudata seuraavia ohjeita: Varoitus Muiden kuin tässä julkaisussa mainittujen säätöjen tai toimien teko voi altistaa vaaralliselle säteilylle. Älä avaa aseman koteloa. CD- tai DVD-aseman avaaminen saattaa altistaa vaaralliselle lasersäteilylle. Aseman sisällä ei ole huollettavia osia. Joissakin CD- ja DVD-asemissa saattaa olla luokan 3A tai 3B laserlähde. Ota seuraava varoitus huomioon: xii Käyttöopas

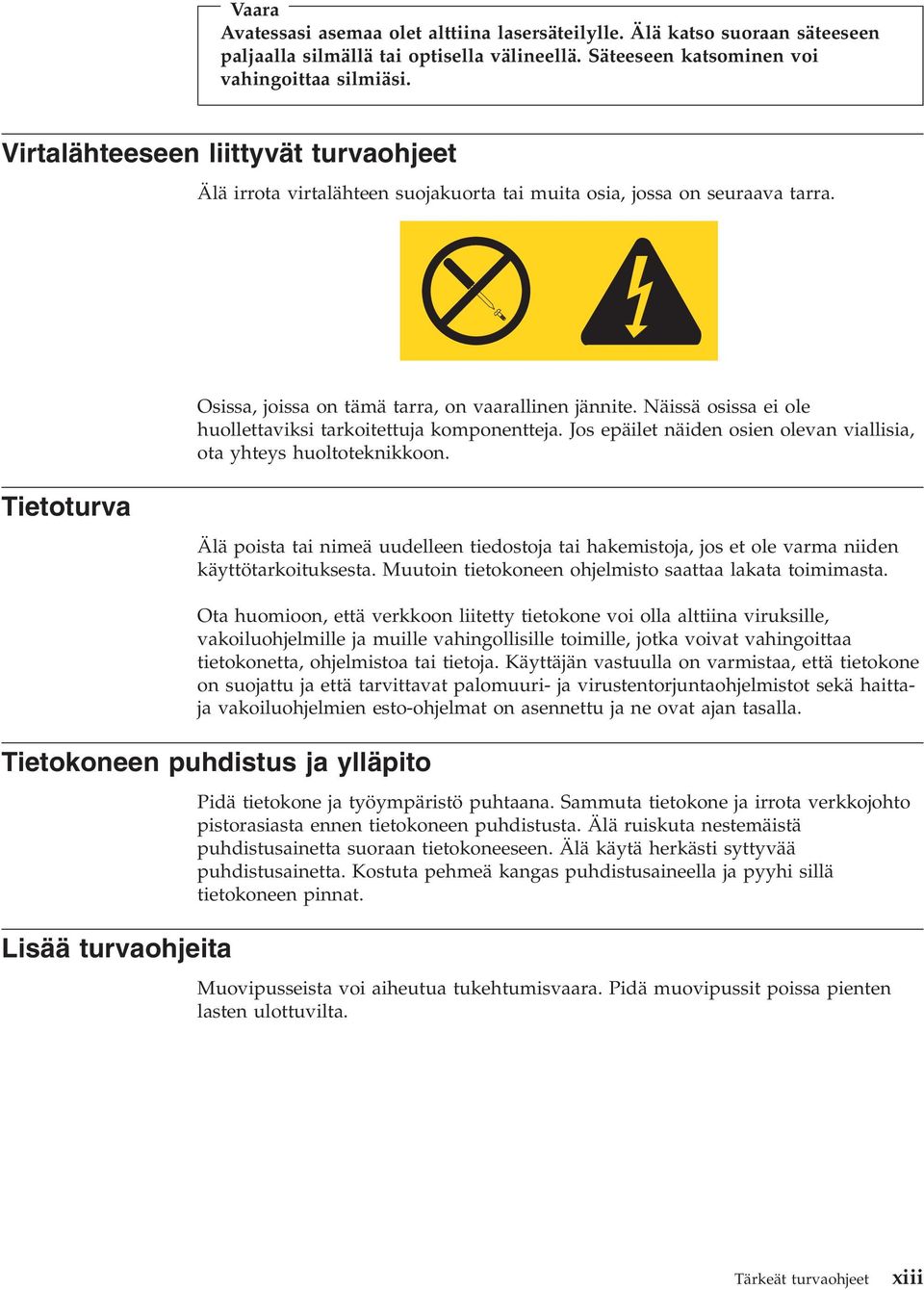

15 Vaara Avatessasi asemaa olet alttiina lasersäteilylle. Älä katso suoraan säteeseen paljaalla silmällä tai optisella välineellä. Säteeseen katsominen voi vahingoittaa silmiäsi. Virtalähteeseen liittyvät turvaohjeet Älä irrota virtalähteen suojakuorta tai muita osia, jossa on seuraava tarra. Osissa, joissa on tämä tarra, on vaarallinen jännite. Näissä osissa ei ole huollettaviksi tarkoitettuja komponentteja. Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon. Tietoturva Älä poista tai nimeä uudelleen tiedostoja tai hakemistoja, jos et ole varma niiden käyttötarkoituksesta. Muutoin tietokoneen ohjelmisto saattaa lakata toimimasta. Ota huomioon, että verkkoon liitetty tietokone voi olla alttiina viruksille, vakoiluohjelmille ja muille vahingollisille toimille, jotka voivat vahingoittaa tietokonetta, ohjelmistoa tai tietoja. Käyttäjän vastuulla on varmistaa, että tietokone on suojattu ja että tarvittavat palomuuri- ja virustentorjuntaohjelmistot sekä haittaja vakoiluohjelmien esto-ohjelmat on asennettu ja ne ovat ajan tasalla. Tietokoneen puhdistus ja ylläpito Pidä tietokone ja työympäristö puhtaana. Sammuta tietokone ja irrota verkkojohto pistorasiasta ennen tietokoneen puhdistusta. Älä ruiskuta nestemäistä puhdistusainetta suoraan tietokoneeseen. Älä käytä herkästi syttyvää puhdistusainetta. Kostuta pehmeä kangas puhdistusaineella ja pyyhi sillä tietokoneen pinnat. Lisää turvaohjeita Muovipusseista voi aiheutua tukehtumisvaara. Pidä muovipussit poissa pienten lasten ulottuvilta. Tärkeät turvaohjeet xiii

16 xiv Käyttöopas

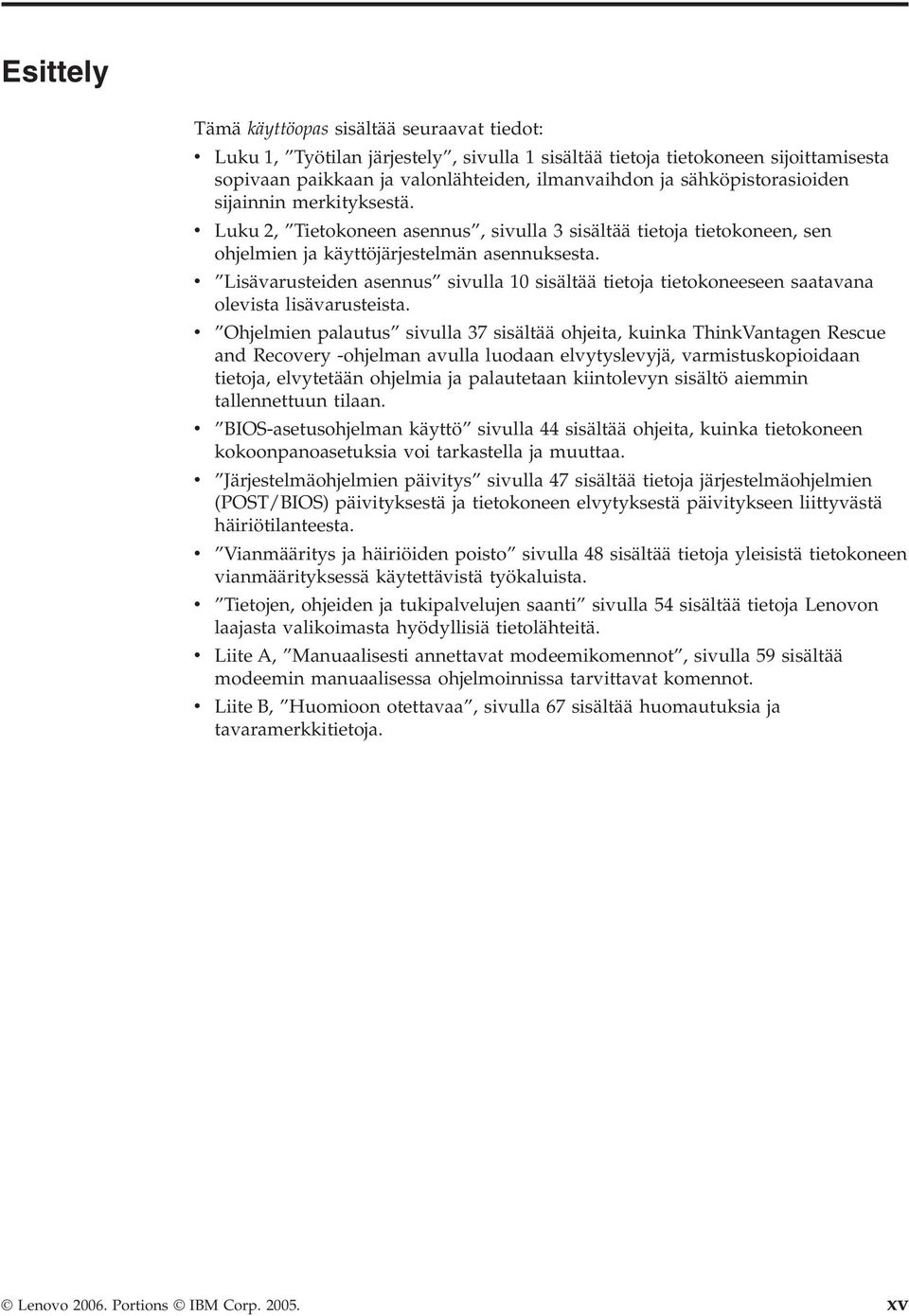

17 Esittely Tämä käyttöopas sisältää seuraavat tiedot: v Luku 1, Työtilan järjestely, sivulla 1 sisältää tietoja tietokoneen sijoittamisesta sopivaan paikkaan ja valonlähteiden, ilmanvaihdon ja sähköpistorasioiden sijainnin merkityksestä. v Luku 2, Tietokoneen asennus, sivulla 3 sisältää tietoja tietokoneen, sen ohjelmien ja käyttöjärjestelmän asennuksesta. v Lisävarusteiden asennus sivulla 10 sisältää tietoja tietokoneeseen saatavana olevista lisävarusteista. v Ohjelmien palautus sivulla 37 sisältää ohjeita, kuinka ThinkVantagen Rescue and Recovery -ohjelman avulla luodaan elvytyslevyjä, varmistuskopioidaan tietoja, elvytetään ohjelmia ja palautetaan kiintolevyn sisältö aiemmin tallennettuun tilaan. v BIOS-asetusohjelman käyttö sivulla 44 sisältää ohjeita, kuinka tietokoneen kokoonpanoasetuksia voi tarkastella ja muuttaa. v Järjestelmäohjelmien päivitys sivulla 47 sisältää tietoja järjestelmäohjelmien (POST/BIOS) päivityksestä ja tietokoneen elvytyksestä päivitykseen liittyvästä häiriötilanteesta. v Vianmääritys ja häiriöiden poisto sivulla 48 sisältää tietoja yleisistä tietokoneen vianmäärityksessä käytettävistä työkaluista. v Tietojen, ohjeiden ja tukipalvelujen saanti sivulla 54 sisältää tietoja Lenovon laajasta valikoimasta hyödyllisiä tietolähteitä. v Liite A, Manuaalisesti annettavat modeemikomennot, sivulla 59 sisältää modeemin manuaalisessa ohjelmoinnissa tarvittavat komennot. v Liite B, Huomioon otettavaa, sivulla 67 sisältää huomautuksia ja tavaramerkkitietoja. Lenovo Portions IBM Corp xv

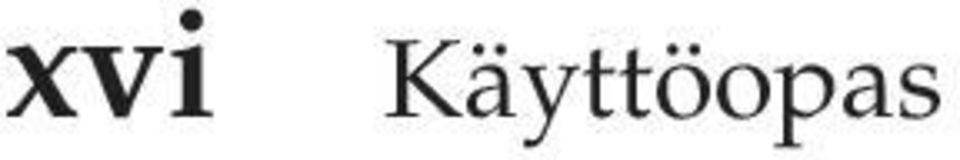

18 xvi Käyttöopas

19 Luku 1. Työtilan järjestely Työskentelymukavuus Jotta tietokoneen käyttö sujuisi mahdollisimman tehokkaasti, järjestä sekä käyttämäsi laitteisto että työtila tarpeisiisi ja työtapoihisi sopivalla tavalla. Tärkeintä on löytää hyvä työskentelyasento, mutta myös valaistus, ilmanvaihto ja pistorasioiden sijainti voivat vaikuttaa työpisteesi järjestykseen. Vaikka mikään tietty työasento ei sovellu kaikille käyttäjille, tähän on koottu joitakin yleisohjeita, joiden avulla löydät itsellesi parhaiten sopivan työskentelyasennon. Hyvä tuoli vähentää samassa asennossa istumisen aiheuttamaa väsymystä. Tuolin selkänojan ja istuinosan tulisi olla erikseen säädettävät, ja niiden tulisi antaa hyvä tuki istuttaessa. Istuimen etureunan on hyvä olla pyöristetty, jotta se ei paina reisiä. Säädä istuinosa niin, että reitesi ovat vaakasuorassa ja jalkasi ulottuvat lattiaan tai jalkatuen päälle. Pidä kyynärvarret vaakasuorassa asennossa, kun kirjoitat näppäimistöllä. Varmista myös, että ranteesi ovat mukavassa ja rennossa asennossa. Yritä kirjoittaa kevyesti näppäillen, niin että kätesi ovat sormia myöten rentoina. Voit säätää näppäimistön sopivaan kulmaan vaihtamalla näppäimistön jalakkeiden asentoa. Katseluetäisyys Alaselän tuki Istuimen korkeus Valaistus ja heijastukset Käännä näytin sellaiseen asentoon, että kuvaruudun yläreuna on silmiesi tasolla tai vähän sen alapuolella. Sijoita näytin sopivalle katseluetäisyydelle (yleensä cm ) niin, että voit katsoa siihen kääntyilemättä. Sijoita muut usein käyttämäsi laitteet, kuten puhelin ja hiiri, käden ulottuville. Sijoita näytin sellaiseen asentoon, ettei kattovalaisimista, ikkunoista tai muista lähteistä tuleva valo pääse heijastumaan kuvaruudusta. Jopa kiiltävistä pinnoista heijastuva valo saattaa aiheuttaa kuvaruutuun häiritseviä heijastuksia. Sijoita näytin suoraan kulmaan suhteessa ikkunoihin ja muihin valolähteisiin, jos mahdollista. Vähennä ylhäältä tulevan valon määrää sammuttamalla valoja tai käyttämällä valaisimissa tavallista himmeämpiä lamppuja. Jos sijoitat näyttimen lähelle ikkunaa, suojaa se auringonvalolta ikkunaverhoilla tai sälekaihtimilla. Kuvaruudun kontrastia ja kirkkautta on ehkä säädettävä, kun huoneen valaistusolot muuttuvat päivän aikana. Lenovo Portions IBM Corp

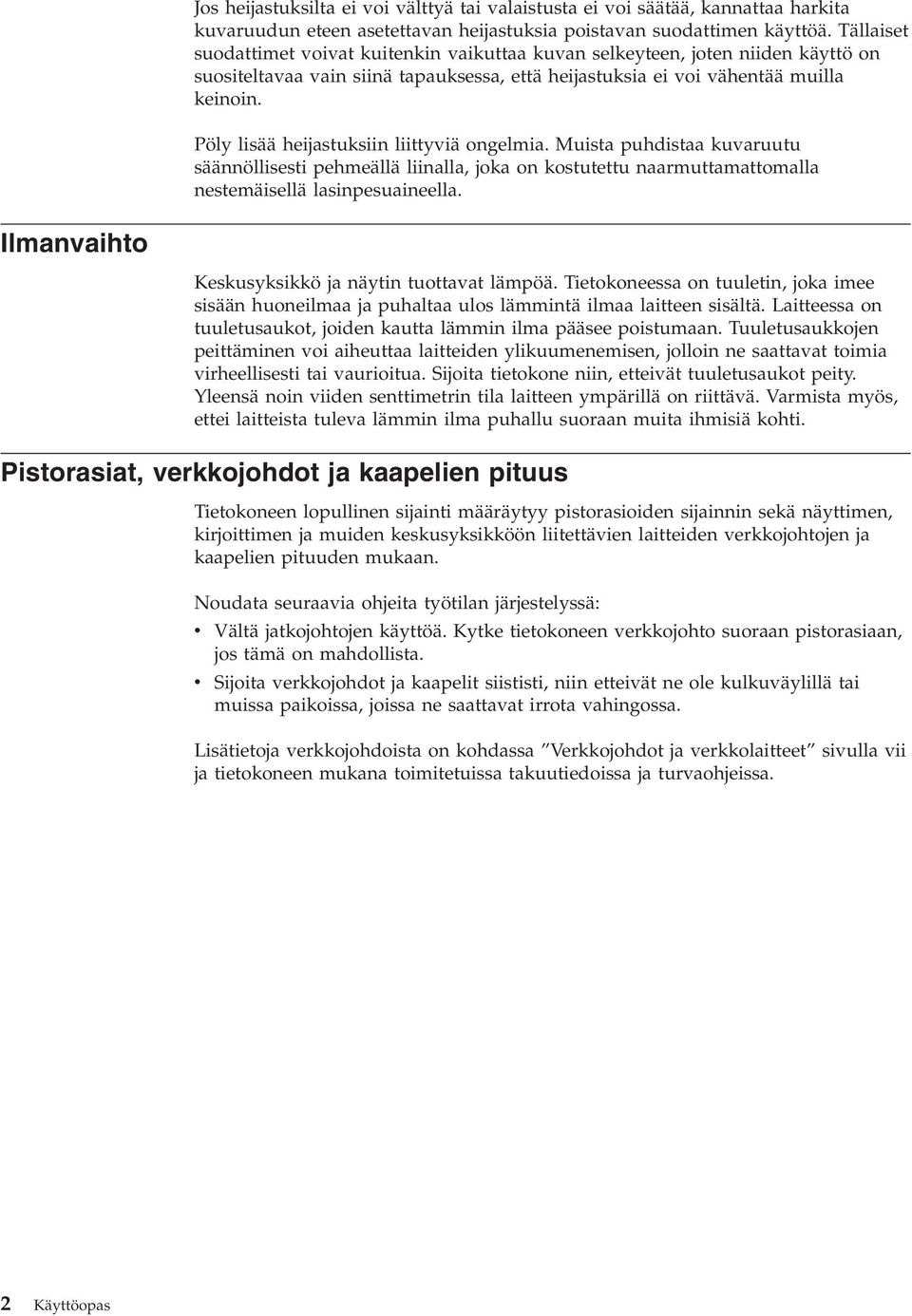

20 Jos heijastuksilta ei voi välttyä tai valaistusta ei voi säätää, kannattaa harkita kuvaruudun eteen asetettavan heijastuksia poistavan suodattimen käyttöä. Tällaiset suodattimet voivat kuitenkin vaikuttaa kuvan selkeyteen, joten niiden käyttö on suositeltavaa vain siinä tapauksessa, että heijastuksia ei voi vähentää muilla keinoin. Pöly lisää heijastuksiin liittyviä ongelmia. Muista puhdistaa kuvaruutu säännöllisesti pehmeällä liinalla, joka on kostutettu naarmuttamattomalla nestemäisellä lasinpesuaineella. Ilmanvaihto Keskusyksikkö ja näytin tuottavat lämpöä. Tietokoneessa on tuuletin, joka imee sisään huoneilmaa ja puhaltaa ulos lämmintä ilmaa laitteen sisältä. Laitteessa on tuuletusaukot, joiden kautta lämmin ilma pääsee poistumaan. Tuuletusaukkojen peittäminen voi aiheuttaa laitteiden ylikuumenemisen, jolloin ne saattavat toimia virheellisesti tai vaurioitua. Sijoita tietokone niin, etteivät tuuletusaukot peity. Yleensä noin viiden senttimetrin tila laitteen ympärillä on riittävä. Varmista myös, ettei laitteista tuleva lämmin ilma puhallu suoraan muita ihmisiä kohti. Pistorasiat, verkkojohdot ja kaapelien pituus Tietokoneen lopullinen sijainti määräytyy pistorasioiden sijainnin sekä näyttimen, kirjoittimen ja muiden keskusyksikköön liitettävien laitteiden verkkojohtojen ja kaapelien pituuden mukaan. Noudata seuraavia ohjeita työtilan järjestelyssä: v Vältä jatkojohtojen käyttöä. Kytke tietokoneen verkkojohto suoraan pistorasiaan, jos tämä on mahdollista. v Sijoita verkkojohdot ja kaapelit siististi, niin etteivät ne ole kulkuväylillä tai muissa paikoissa, joissa ne saattavat irrota vahingossa. Lisätietoja verkkojohdoista on kohdassa Verkkojohdot ja verkkolaitteet sivulla vii ja tietokoneen mukana toimitetuissa takuutiedoissa ja turvaohjeissa. 2 Käyttöopas

21 Luku 2. Tietokoneen asennus Ennen kuin aloitat, varmista, että asennat tietokoneen parhaaseen mahdolliseen, tarpeisiisi ja työhösi soveltuvaan työtilaan. Lisätietoja on kohdassa Luku 1, Työtilan järjestely, sivulla 1. Huomautus: Lue kohta Tärkeät turvaohjeet sivulla v ennen tietokoneen asennusta. Turva- ja asennusohjeet auttavat käsittelemään tietokonetta ja lisävarusteita turvallisesti. Tietokoneen liittäminen Liitä tietokone seuraavien ohjeiden mukaisesti. Paikanna alla esitetyt pienet vastakkeiden ja porttien symbolit tietokoneen takaosassa. Jos tietokoneen kaapelit ja vastakkeet on merkitty eri värein, kytke samalla värillä merkityt kaapelin liittimet ja tietokoneen vastakkeet toisiinsa. Kytke esimerkiksi sinisellä merkitty kaapelin liitin siniseen tietokoneen vastakkeeseen, punainen kaapelin liitin punaiseen tietokoneen vastakkeeseen ja niin edelleen. Huomautus: Tässä osassa kuvatut tietokoneen liittimet vaihtelevat tietokoneen mallin mukaan. 1. Tarkista, että tietokoneen takaosassa olevan jännitekytkimen asento on oikea. Tarvittaessa voit muuttaa kytkimen asentoa esimerkiksi kuulakärkikynällä. v Jos vaihtovirran jännite on V, aseta jännitekytkin asentoon 115 V (115 volttia). v Jos vaihtovirran jännite on V, aseta jännitekytkin asentoon 230 V (230 volttia) Näppäimistön kaapelissa saattaa olla tavallinen näppäimistön vastake 1 tai USB-vastake 2. Liitä näppäimistön kaapeli vastaavaan näppäimistön vastakkeeseen. Lenovo Portions IBM Corp

22 Huomautus: Joissain malleissa on sormenjälkitunnistimella varustettu näppäimistö. Kun olet asentanut ja käynnistänyt tietokoneen, katso lisätietoja sormenjälkitunnistimesta Access Help -ohjeistosta. Kohdassa Access Help -ohjeisto sivulla 55 on ohjeita käytönaikaisen ohjetoiminnon aloittamiseksi. 3. Hiiren kaapelissa saattaa olla tavallinen hiiren vastake 1 tai USB-vastake 2. Kytke hiiren kaapeli vastaavaan hiiren vastakkeeseen. 4. Kytke näyttimen kaapeli tietokoneessa olevaan näyttimen vastakkeeseen. v Jos käytettävissä on VGA (Video Graphics Array) -standardinäytin, kytke kaapeli vastakkeeseen kuvassa esitetyllä tavalla. Huomautus: Jos tietokonemallissa on kaksi näyttimen vastaketta, käytä AGP (Accelerated Graphics Port) -sovittimen vastaketta. v Jos käytettävissä on DVI (Digital Video Interface) -näytin, kytke kaapeli vastakkeeseen kuvassa esitetyllä tavalla. 4 Käyttöopas

23 Huomautus: Tietokoneessa on oltava asennettuna DVI-näytintä tukeva sovitin. 5. Jos käytettävissä on modeemi, liitä se tietokoneeseen seuraavien ohjeiden mukaisesti. PHONE PHONE PHONE LINE PHONE LINE LINE LINE 1 Liitä modeemi kuvassa näkyviin kahteen tietokoneen takaosassa olevaan vastakkeeseen. 2 Kytke puhelinkaapelin toinen pää puhelimeen ja toinen pää tietokoneen takaosassa olevaan puhelinvastakkeeseen (Yhdysvalloissa ja muissa maissa, joissa on käytössä RJ-11-puhelinpistorasia). Kytke modeemikaapelin toinen pää tietokoneen takaosassa olevaan modeemin vastakkeeseen ja toinen pää puhelinpistokkeeseen. 3 Joissakin tapauksissa kaapelien kytkentään puhelinpistokkeeseen tarvitaan haaroitin tai sovitin, joka on asennettava ylemmässä kuvassa näkyvällä tavalla. Voit käyttää haaroitinta myös ilman puhelinta alemman kuvan osoittamalla tavalla. 6. Liitä mahdolliset äänilaitteet tietokoneeseen seuraavien ohjeiden mukaisesti. Lisätietoja kaiuttimista on jäljempänä kohdassa 7 sekä kohdassa 8 sivulla 6. Luku 2. Tietokoneen asennus 5

24 1 Linja sisään -vastake Tämän vastakkeen avulla tietokone vastaanottaa äänisignaaleja ulkoisesta äänilaitteesta, esimerkiksi stereolaitteesta. 2 Linja ulos -vastake Tämän vastakkeen avulla tietokone lähettää äänisignaaleja ulkoisiin laitteisiin, esimerkiksi omalla virtalähteellä varustettuihin stereokaiuttimiin. 3 Mikrofonivastake Tähän vastakkeeseen voi liittää mikrofonin, jonka avulla voit äänittää ääniä tai käyttää puheentunnistusohjelmia. 4 Kuulokevastake Tähän vastakkeeseen voi liittää kuulokkeet, joiden avulla voit kuunnella musiikkia tai muita ääniä häiritsemättä muita. Tämä vastake voi olla myös tietokoneen etuosassa. 7. Jos haluat käyttää aktiivikaiuttimia (varustettu omalla virtalähteellä) ja verkkolaitetta, tee seuraavassa kuvatut toimet. a. Kytke kaiuttimet kaapelilla toisiinsa, mikäli tämä on tarpeen. Joissakin kaiuttimissa tämä kaapeli on pysyvästi kiinni. b. Liitä verkkolaite kaiuttimiin. c. Liitä kaiuttimet tietokoneeseen. d. Liitä verkkolaite vaihtovirtalähteeseen. 8. Jos käytössäsi on tavalliset kaiuttimet (eivät sisällä omaa virtalähdettä), tee seuraavassa kuvatut toimet. a. Kytke kaiuttimet kaapelilla toisiinsa, mikäli tämä on tarpeen. Joissakin kaiuttimissa tämä kaapeli on pysyvästi kiinni. b. Liitä kaiuttimet tietokoneeseen. 9. Liitä mahdolliset lisälaitteet tietokoneeseen. Hankkimassasi tietokonemallissa ei ehkä ole kaikkia tässä kuvattuja vastakkeita ja portteja. 6 Käyttöopas

25 USB-portit Näihin portteihin voi liittää USB-väylää käyttäviä laitteita, esimerkiksi näppäimistön, hiiren, kuvanlukijan, kirjoittimen tai kämmentietokoneen. 2 Sarjaportti Tähän porttiin voi liittää erillisen modeemin, sarjakirjoittimen tai muun 9-nastaista sarjaporttia käyttävän laitteen. 3 S-video-vastake Vastakkeeseen voi liittää S-video-liittimellä varustetun television. Tämä vastake on joissakin tehokkaissa näyttösovittimissa. 4 Rinnakkaisportti Tähän porttiin voi liittää rinnakkaiskirjoittimen tai jonkin muun 25-nastaista rinnakkaisporttia käyttävän laitteen. 5 Ethernet-vastake Tähän vastakkeeseen voi liittää Ethernet-lähiverkkomodeemin tai Ethernet-kaapelimodeemin. Tärkeää: Jotta tietokone toimisi FCC-määritysten mukaisesti Ethernet-verkossa, Ethernet-kaapelin on oltava luokan 5 Ethernet-kaapelia. 6 MIDI- tai paikannussauvavastake Tähän vastakkeeseen voi liittää paikannussauvan, peliohjaimen tai MIDI (Musical Instrument Digital Interface) -laitteen, esimerkiksi MIDI-koskettimiston. 7 IEEE vastake Tätä vastaketta kutsutaan myös Firewire-vastakkeeksi. Sen ansiosta tietojen siirto tapahtuu erittäin nopeasti. IEEE vastakkeita on kahta tyyppiä, 4-nastaisia ja 6-nastaisia. IEEE vastakkeisiin voi liittää erilaisia elektronisia laitteita, kuten digitaalisia äänilaitteita ja kuvanlukijoita. 10. Kytke verkkojohdot maadoitettuihin sähköpistorasioihin. Luku 2. Tietokoneen asennus 7

26 Virran kytkentä laitteisiin Huomautus: Lisätietoja vastakkeista on Access Help -ohjeistossa. Kohdassa Access Help -ohjeisto sivulla 55 on ohjeita käytönaikaisen ohjetoiminnon aloittamiseksi. Kytke virta ensin näyttimeen ja muihin oheislaitteisiin ja sitten keskusyksikköön. Kuvaruutuun tulee logonäyttö siksi aikaa, kun tietokone tekee automaattiset käynnistystestit (POST). Testien jälkeen logo poistuu kuvaruudusta. Jos tietokoneessa on esiasennettu ohjelmisto, sen asennusohjelma alkaa. Jos tietokoneen käynnistyksessä ilmenee ongelmia, katso kohta Vianmääritys ja häiriöiden poisto sivulla 48. Lisätietoja on kohdassa Tietojen, ohjeiden ja tukipalvelujen saanti sivulla 54. Saat apua ja lisätietoja puhelimitse asiakastukikeskuksen puhelinpalvelusta. Huolto- ja tukipalvelujen maailmanlaajuisen puhelinnumeroluettelon löydät tietokoneen mukana toimitetuista takuutiedoista ja turvaohjeista. Ohjelmien asennuksen päättäminen Tärkeää Lue käyttöoikeussopimukset huolellisesti ennen tietokoneen mukana toimitettujen ohjelmien käyttöä. Sopimuksissa on mainittu ohjelmia koskevat käyttäjän oikeudet ja velvollisuudet sekä takuut. Jos käytät tuotteita, olet hyväksynyt sopimuksen ehdot. Jos et hyväksy sopimuksia, älä käytä ohjelmia. Palauta tällaisessa tapauksessa pikaisesti koko tietokone, jolloin saat siitä täyden korvauksen. Kun olet käynnistänyt tietokoneen ensimmäistä kertaa, päätä ohjelmiston asennus noudattamalla kuvaruutuun tulevia ohjeita. Jos et päätä ohjelmiston asennustoimia tietokoneen ensimmäisellä käynnistyskerralla, ohjelmisto saattaa toimia odottamattomalla tavalla tai virheellisesti. Asennuksen päätyttyä saat lisätietoja tietokoneesta Access Help -ohjeistosta. Kohdassa Access Help -ohjeisto sivulla 55 on ohjeita käytönaikaisen ohjetoiminnon aloittamiseksi. Huomautus: Joissakin malleissa saattaa olla esiasennettuna Microsoft Windows -käyttöjärjestelmän monikielinen versio. Jos tietokoneessa on tämä versio asennettuna, alkuasennuksen aikana tulee näkyviin kehote, jossa käyttäjää kehotetaan valitsemaan käytettävä kieli. Asennuksen jälkeen kieliversiota voi vaihtaa Windowsin Ohjauspaneelin avulla. 8 Käyttöopas

27 Toimet ennen aloitusta Käyttöjärjestelmän Kun tietokoneen asennustoimet ovat valmiit, tee seuraavat myöhemmin aikaa ja vaivaa säästävät toimet: v Luo vianmääritys-cd-näköistiedosto tai elvytystietoväline. Vianmääritysohjelmia käytetään tietokoneen laitteiston testaamiseen ja järjestelmäohjelmien asetusten, jotka saattavat aiheuttaa laitteistohäiriöitä, etsimiseen. Tekemällä vianmääritys-cd-näköistiedoston etukäteen varmistat, että voit ajaa vianmääritysohjelman, jos Rescue and Recovery -työtila ei ole käytettävissä. Lisätietoja on kohdassa PC-Doctor for DOS sivulla 50 ja PC-Doctor for Windows PE sivulla 52. v Kirjoita koneen tyyppi-, malli- ja sarjanumero muistiin. Nämä tiedot on yleensä annettava huollon tai teknisen tuen saamiseksi. Lisätietoja on tietokoneen mukana toimitetuissa takuutiedoissa ja turvaohjeissa. päivitys Microsoft toimittaa eri Windows-käyttöjärjestelmien päivityksiä Microsoftin Windows-tuotteiden päivityssivustoon, josta käyttäjät voivat niitä noutaa. Tämä Web-sivusto selvittää automaattisesti, mitä Windows-päivityksiä tietokonetta varten on saatavana, ja tuo näkyviin vain nämä päivitykset. Päivityksiin saattaa sisältyä suojausta tehostavia korjauksia, uusia Windows-osien (esimerkiksi Media Player -sovelluksen) päivityksiä, muiden Windows-käyttöjärjestelmän osien korjauksia tai parannuksia ja laajennuksia. Lisätietoja käyttöjärjestelmän päivityksestä on Access Help -ohjeistossa. Kohdassa Access Help -ohjeisto sivulla 55 on ohjeita käytönaikaisen ohjetoiminnon aloittamiseksi. Muiden käyttöjärjestelmien asennus Virustentorjuntaohjelman Tietokoneen käytön lopetus Jos asennat itse jonkin käyttöjärjestelmän, noudata sen CD-tietolevyjen tai levykkeiden mukana toimitettuja ohjeita. Muista asentaa laiteajurit käyttöjärjestelmän asennuksen jälkeen. Laiteajurien asennusohjeet toimitetaan yleensä ajurien mukana. päivitys Tietokoneen mukana toimitetaan virustentorjuntaohjelma, jonka avulla voit etsiä ja poistaa viruksia. Lenovo toimittaa virustentorjuntaohjelmiston täydellisen version, jolla on 90 päivän maksuton käyttöoikeus. 90 päivän käyttöoikeuden päätyttyä asiakkaan on vastattava virustentorjuntaohjelmistosta itse. Lisätietoja virustentorjuntaohjelman päivityksestä on Access Help -ohjeistossa. Kohdassa Access Help -ohjeisto sivulla 55 on ohjeita käytönaikaisen ohjetoiminnon aloittamiseksi. Kun haluat katkaista tietokoneesta virran, tee aina käyttöjärjestelmän lopputoimet. Näin estät tietojen katoamisen ja ohjelmien vioittumisen. Voit tehdä Microsoft Windows -käyttöjärjestelmän lopputoimet napsauttamalla Käynnistä-valikon vaihtoehtoa Sammuta. Valitse alasvetovalikosta Sammuta ja napsauta OK. Luku 2. Tietokoneen asennus 9

28 Lisävarusteiden asennus Tässä luvussa esitellään tietokoneeseen saatavana olevia lisävarusteita. Voit helposti laajentaa tietokoneen ominaisuuksia lisäämällä muistia, sovitinkortteja tai asemia. Kun asennat lisävarustetta, tutustu seuraavien ohjeiden lisäksi myös lisävarusteen mukana toimitettuihin ohjeisiin. Huomautus: Käytä vain Lenovon toimittamia osia. Tärkeää Ennen kuin asennat lisävarusteen, lue kohta Tärkeät turvaohjeet sivulla v. Kohta sisältää ohjeita turvallisista työskentelytavoista. Ominaisuudet Tässä jaksossa on yleiskatsaus tietokoneen ominaisuuksiin ja toimintoihin sekä esiasennettuun ohjelmistoon. Järjestelmän tiedot Seuraavat tiedot koskevat useita malleja. Voit tarkastella hankkimasi mallin tietoja BIOS-asetusohjelmassa. Lisätietoja on kohdassa BIOS-asetusohjelman käyttö sivulla 44. Suoritin (vaihtelee mallin tyypin mukaan) v Intel Pentium D -suoritin v HyperThreading-tekniikkaa tukeva Intel Pentium 4 -suoritin v Intel Pentium 4 -suoritin v Intel Celeron D -suoritin v AMD Athlon 64 -suoritin 10 Käyttöopas

29 v AMD Sempron -suoritin v Sisäinen välimuisti (vaihtelee mallin tyypin mukaan) Muisti v Kahden DDR2 DIMM (Double Data Rate 2 Dual Inline Memory Module) -muistimoduulin tuki v 512 kilotavun flash-muisti järjestelmäohjelmia varten Sisäiset asemat v 3,5-tuumainen matala 1,44 megatavun levykeasema v Sisäinen SATA (Serial Advanced Technology Attachment) -kiintolevyasema v Optinen asema (joissakin malleissa) Näyttöalijärjestelmä PCI Express x16 -näyttösovitinpaikka emolevyssä Äänialijärjestelmä v HD ADI 1986 Audio Codec v Mikrofoni- ja kuulokevastake etulevyssä v Linja sisään-, linja ulos- ja mikrofoni sisään -vastakkeet tietokoneen takalevyssä v Sisäinen monokaiutin (joissakin malleissa) Verkkoyhteydet v Sisäinen 10/100 Mbps Ethernet -ohjain, joka tukee Wake on LAN -lähiverkkokäynnistystä (joissakin malleissa) v Sisäinen 10/100/1 000 Mbps Ethernet -ohjain (joissakin malleissa) v PCI V.90 -datafaksimodeemi (joissakin malleissa) Järjestelmänhallintaominaisuudet v Etäalkulataus (RPL, Remote Program Load) ja DHCP (Dynamic Host Configuration Protocol) -yhteyskäytäntö v Lähiverkkokäynnistys (Wake on LAN) v Käynnistys soittosignaalista (BIOS-asetusohjelmassa tämän toiminnon nimi on Serial Port Ring Detect eli sarjaportin soitonilmaisin, jos käytössä on ulkoinen modeemi) v Etähallinta v Automaattinen virrankytkentä v Järjestelmänhallinta-BIOS (SM BIOS) ja järjestelmänhallintaohjelmat v Laitteiston automaattisten käynnistystestien (POST) tulosten tallennus Siirräntäominaisuudet v 25-nastainen ECP (Extended Capabilities Port)- tai EPP (Extended Parallel Port) -portti v 9-nastainen sarjaportti v Kuusi 4-nastaista USB-porttia (kaksi laitteen etuosassa ja neljä takaosassa) v v v Hiirivastake Näppäimistövastake Ethernet-vastake v VGA-näyttimen vastake Luku 2. Tietokoneen asennus 11

30 v Äänivastakkeet (katso kohta Äänialijärjestelmä) Laajennusominaisuudet v Neljä asemapaikkaa v Kaksi PCI (Peripheral Component Interconnect) -sovitinpaikkaa v Yksi PCI Express x1 -sovitinpaikka v Yksi PCI Express x16 -grafiikkasovittimen vastake (joissakin malleissa) Virta v 250 W:n virtalähde ja manuaalinen jännitekytkin (joissakin malleissa) v 280 W:n virtalähde ja manuaalinen jännitekytkin (joissakin malleissa) v 310 W:n virtalähde ja manuaalinen jännitekytkin (joissakin malleissa) v Automaattinen virrantaajuuden valinta (50/60 Hz) v ACPI (Advanced Configuration and Power Interface) -virrankäytön hallinnan tuki Suojausominaisuudet v Sormenjälkitunnistimen sisältävä näppäimistö (joissakin malleissa; lisätietoja on ThinkVantage Productivity Center -ohjelmassa) v Pääkäyttäjän ja käyttäjän salasana BIOS-käsittelyyn v Valmius yhdysrakenteisen vaijerilukon käyttöön kannen suojaamiseksi v Valmius riippulukon käyttöön v Aloitusjärjestyksen hallinta v Käynnistys ilman levykeasemaa, näppäimistöä tai hiirtä v Valvomaton käynnistys v Levyke- ja kiintolevyaseman siirräntätoiminnon hallinta v Sarja- ja rinnakkaisportin siirräntätoiminnon hallinta v Laitekohtainen suojausprofiili Esiasennetut ohjelmat Tietokoneessa saattaa olla esiasennettuja ohjelmia. Näitä ovat käyttöjärjestelmä, sisäisiä toimintoja tukevat laiteajurit ja muut tukiohjelmat. Käyttöjärjestelmät (esiasennetut) (vaihtelee mallin tyypin mukaan) Huomautus: Kaikissa maissa tai kaikilla alueilla ei ole näitä käyttöjärjestelmiä. v Microsoft Windows XP Home v Microsoft Windows XP Professional v Microsoft Windows Vista Käyttöjärjestelmät (yhteensopivuus varmennettu tai testattu) 1 v Microsoft Windows 2000 v Linux 1. Tämän julkaisun valmistumishetkeen mennessä tässä lueteltujen käyttöjärjestelmien yhteensopivuus on varmennettu tai testattu. Lenovo saattaa todeta myös muiden käyttöjärjestelmien olevan yhteensopivia tietokoneen kanssa tämän julkaisun valmistumisen jälkeen. Valmistaja voi muuttaa tämän luettelon tietoja (tehdä korjauksia ja lisäyksiä). Tutustumalla käyttöjärjestelmän valmistajan Web-sivustoon voit selvittää, onko käyttöjärjestelmän yhteensopivuus varmennettu tai testattu. 12 Käyttöopas

31 Mitat Paino Korkeus: 400 mm Leveys: 175 mm Syvyys: 432 mm Tekniset Vähimmäiskokoonpano: 8,17 kg Enimmäiskokoonpano: 10,21 kg Käyttöympäristö Ilman lämpötila: Järjestelmä käytössä: C Virta katkaistuna: C tiedot Tässä jaksossa kuvataan tietokoneen fyysiset ominaisuudet. Enimmäiskäyttökorkeus: 914 m merenpinnasta Huomautus: Enimmäiskäyttökorkeus, 914 metriä merenpinnasta, on suurin korkeus, jossa ilmoitetut ilman lämpötilarajat pitävät paikkansa. Korkeammalla ilman enimmäislämpötilat ovat ilmoitettua alhaisemmat. Ilmankosteus: Järjestelmä käytössä: % Virta katkaistuna: % Virrankulutus Käyttöjännite: Matala jännitealue: Vähimmäisjännite: 100 V:n vaihtovirta Enimmäisjännite: 127 V:n vaihtovirta Virran taajuus: 50 tai 60 Hz Jännitekytkimen asetus: 115 V:n vaihtovirta Korkea jännitealue: Vähimmäisjännite: 200 V:n vaihtovirta Enimmäisjännite: 240 V:n vaihtovirta Virran taajuus: 50 tai 60 Hz Jännitekytkimen asetus: 230 V:n vaihtovirta Käyttöteho (likimääräinen): Vähimmäiskokoonpano (toimitettaessa): 0,10 kva Enimmäiskokoonpano: 0,26 kva Luku 2. Tietokoneen asennus 13

32 Saatavana olevat lisävarusteet Seuraavassa on joitakin saatavana olevia lisävarusteita: Tarvittavat v Erilliset lisävarusteet Rinnakkaisporttiin liitettävät laitteet, kuten kirjoittimet ja erilliset asemat Sarjaporttiin liitettävät laitteet, kuten erilliset modeemit ja digitaalikamerat Äänilaitteet, kuten äänijärjestelmän erilliset kaiuttimet USB-laitteet, kuten kirjoittimet, paikannussauvat ja kuvanlukijat Suojauslaitteet, kuten riippulukko Näyttimet v Sisäiset lisävarusteet Järjestelmä DIMM (dual inline memory module) -moduulit PCI-sovittimet PCI Express x1 -sovitin PCI Express x16 -sovitin (joissakin malleissa) Sisäiset asemat, kuten - optiset asemat, esimerkiksi CD- ja DVD-asemat - kiintolevyasema - levykeasemat ja muut irtotaltioasemat. Uusimmat tiedot saatavana olevista lisävarusteista saat Lenovon Web-osoitteesta tai jälleenmyyjältäsi tai myyntiedustajaltasi. työkalut Joidenkin lisävarusteiden asennukseen tarvitaan suorakärkinen tai ristipäinen ruuvitaltta. Jotkin lisävarusteet edellyttävät myös muiden työkalujen käyttöä. Lisätietoja on lisävarusteen mukana toimitetuissa julkaisuissa. 14 Käyttöopas
