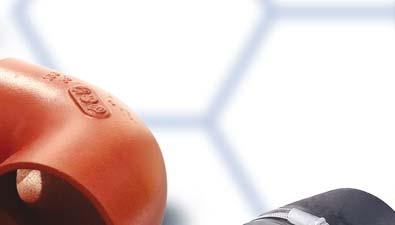

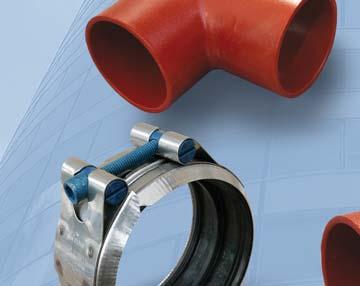

1 sml putkijärjestelmät - tarkastettua laatua korkeisiin vaatimuksiin SML - muhvittomat valuteräksiset viemärijärjestelmät rakennusten vedenpoistoon

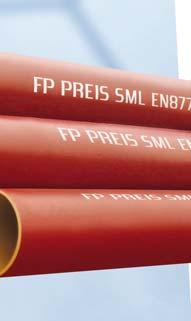

2 Perinteinen materiaali täyttää kaikki vaatimukset PREIS SML - muhviton valettu putkijärjestelmä Valurauta on perinteinen rakennusten viemäriputkissa käytetty materiaali. SML - valuraudasta valmistettu muhviton putkijärjestelmä on korvannut jo vuodesta 1982 kokonaan muhveilla yhdistetyt viemäriputket. Korkealaatuinen raakamateriaali, helposti käsiteltävät putken osat ja luotettavat liitännät muodostavat tilaa säästävän, toimintavarman ja pitkäikäisen putkijärjestelmän, joka vastaa täysin nykypäivän asumislaatua ja moderneja talotekniikan varusteita ja täyttää tärkeät turvallisuusvaatimukset kuten ääni- ja palosuojaa koskevat vaatimukset. SML-järjestelmän teknisen laadun ansiosta rakennuksen tärkeimmät vedenpoistoon liittyvät putkiosat (pystyputket, kokoomajohdot sekä sisällä olevat sadevesijohdot) valmistetaan tavallisesti valuraudasta. PREIS SML -tuotteita koskevia normeja ovat: EN 877 Valuraudasta valmistettujen, rakennuksen vedenpoistoon liittyvien putkia ja putken osia, niiden yhdistelmiä ja varusteita koskevat vaatimukset, testimenetelmät ja laadunvarmistus. DIN normia EN 877 täydentävä normi. Sisältää ennen kaikkea putkien ja putken osien rakennemittojen yksityiskohtia. RAL-GZ 698 RAL-laatumerkintä huomattavasti laajemmalla testausalueella ja korkeammilla laatuvaatimuksilla verrattuna normiin EN 877. CE-merkintä Vaatimustenmukaisuusvakuus EU:n rakennustuotteita koskevien direktiivien mukaisesti (89/106/ETY). EN 1561 Suomugrafiittivaluraudasta valmistettujen tuotteiden normi. Materiaalin ominaisuudet Tiheys n. 7,2 kg/dm 3 (71,5 kn/m 3 )... Murtolujuus 150 MPa putken osille 200 putkille... Puristuslujuus noin 3-4-kertaa murtolujuusarvo... Leikkausmurtolujuus noin 1,1-1,6-kertainen arvo murtolujuudesta... Murskauslujuus (suurin hetkellinen puristuslujuus) 350 MPa... Kimmokerroin 8 x 10 4 bis 12 x 10 4 N/mm 2... Suppeumaluku ~(0,3)... Lämmönkestävyys PREIS SML vastaa rakennusmateriaalina paloluokkaa A1, järjestelmänä paloluokkaa A2, normin E mukaisesti - ei palava*... Lämmönjohtokerroin W/mK (lämpötilassa 20º C)... Pituuden lämpötilakerroin Vain 0,0105 mm/mk (välillä C) suunnilleen sama kuin betonilla; voidaan asentaa betoniin ilman ongelmia... Kemiallinen kestävyys PREIS SML kestää erittäin hyvin talouksien jätevettä alueella ph2 - ph Normissa EN 877 vahvistus liitteessa F.2: Tämän eurooppaalisen normin mukaiset valurautaiset tuotteet eivät ole syttyviä ja palavia. * Ne säilyttävät tulipalotapauksessa niiden toiminnalliset ominaisuudet sekä niiden luotettavuuden useimpien tuntien ajaksi, ts. niiden seinämät kestävät liekkejä ja kaasuja, halkeamia, rikkoutumisia tai merkittäviä muodonmuutoksia ei esiinny. Seinä- ja kattoläpiviennit säilyvät muuttumattomina. 02

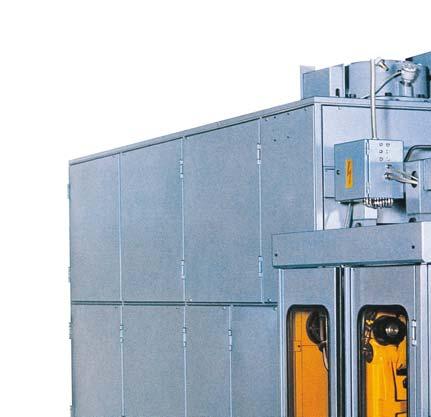

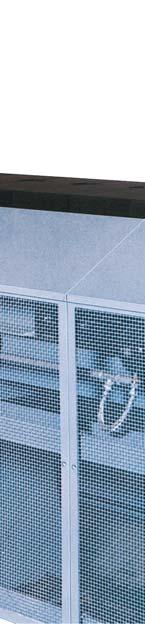

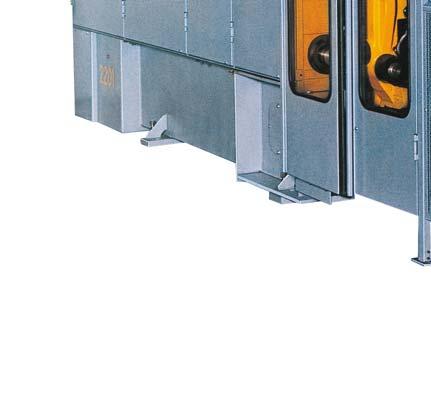

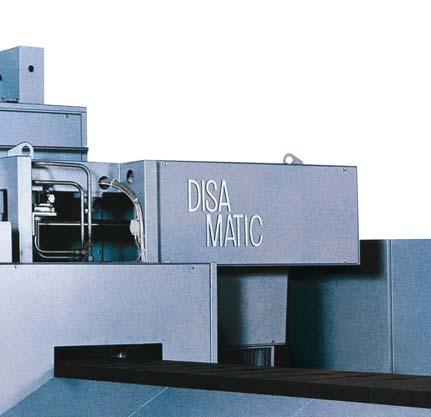

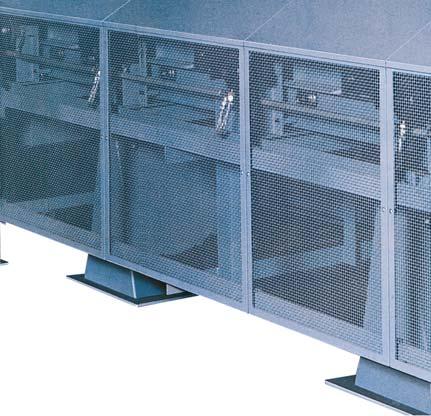

3 Tuotanto Tuotanto PREIS & CO valmistaa FERRO-PREIS-valimossa tuotteita suomugrafiitista. FERRO-PREIS-valimo on varustettu uusimmilla laitteistoilla. Tämä mahdollistaa tuotteiden tehokkaan ja ympäristöystävällisen valmistamisen. Eniten huomioita kiinnitetään kuitenkin tuotteiden laatuun. Valmistajana PREIS & CO / FERRO-PREIS hyödyntää mahdollisuutta, valvoa jatkuvasti tuotannon kaikkia vaiheita ja parantaa tuotantoa jatkuvasti. Tuotteiden tarkastukseen, kuten myös jatkuvaan tuotekehittelyyn valukappaleiden monimutkaisen geometrian yhteydessä, käytetään uusimman sukupolven 3-D-mittausjärjestelmään. suunnittelemme & valmistamme Kaikki työvaiheet on sidottu kansainvälisiin sertifikaatteihin ja niitä valvotaan jatkuvasti: ISO 9001:2008: Laadunhallinnan sertifiointi ISO 14001:2009: Yrityksen ympäristönsuojelu BS OHSAS 18001:2007: Työsuojelu laatustandardina 03

4 Tuotanto tuotannonkulku Tuotannonkulku Putket Sähkötoiminen lämpimänäpitouuni Puromat Jäähdytysvaihe Q = laaduntarkastus Hionta (sisäpuoli) Painetesti Q Keskipakovalu 1430 C Fe Si C Mn S P Q Valu-uuni Pakkaus Q Tekstitys Kuivausuuni Pinnoitus ulkoja sisäpuoli Kuulapuhallus (ulkopuoli) Raaka-aineet Q Putken osat Sähkötoiminen lämpimänäpitouuni Puromat Disamatic Jäähdytysvaihe Tärylauta Q puristus ilman muottilaatikkoa Valu Q Pakkaus Q Polttouuni Upotuskylpy Hionta Q Kuulapuhallus Varastointi 04

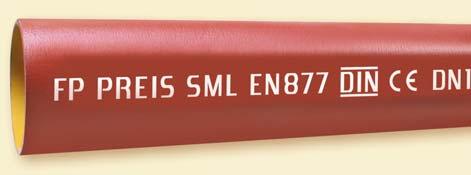

5 SML-putkien ja putken osien pinnoitusteknologia SML putket ja putken osat toimitetaan korkealaatuisella punaruskealla epoksihartsipäällysteellä. Väri levitetään putken osiin täysin verkottuneilla epoksihartsipinnoitteilla sisä- ja ulkopuolelle upotusmenetelmällä ja sitä poltetaan sen jälkeen lämpötilassa 180 C 45 minuutin ajan. Näin syntyy erittäin kestävä liitos putken osan ja pinnoitteen välille. Myös lämpö että kemiallinen kestävyys on taattu, kestävyys ylittää normien EN 877 sekä RAL-GZ 698 erittäin kovat vaatimukset. Valmistajan tunnus Pinnoitusteknologia valmistajan tunniste 1 FP Valmistajan ja valmistuksen tunnusmerkintä... 2 vastaavuustunnus... 3 CE - vaatimustenmukaisuustunnus... 4 EN 877 normin vastaavuus... 5 RAL-laatumerkintä (GEG)... 6 Putken osan nimellisleveys ja kulma-asento... 7 Kuukausi/vuosi valmistuspäivä... SML-putket on maalattu ulkoapäin vastaavan normin EN 877 mukaisesti punaruskealla pohjamaalilla 40 μm, jonka päälle voidaan käyttää tavallista värillistä maalia tai lakkaa. Sisäpinnoitus ruiskutetaan täysin verkkorakenteisella okran värisellä epoksimateriaalilla (120 μm), mikä suojaa putkea luotettavasti aggressiiviselta jätevedeltä. 05

6 pito ja kestävyys Tarkastettua laatua PREIS SML-putkien ja putken osien sisäpinnoituksen kestävyys talouksia varten ei jatkuva käyttö Kestävyys kork.23 C kork.50 C kork.80 C Laatu ph0 ph1 (paitsi orgaaniset hapot) ph2 (paitsi orgaaniset hapot) Kalkkia irrottavat aineet Puhdistusaineet Pesuaineet Desinfiointiaineet Likavesi Oksidantit Vesi, suolat Viemärin avaaja Liuotinaine ph12 ph13 Vastuusopimus ZVSHK:n kanssa PREIS & CO on allekirjoittanut vastuusopimuksen Saksan saniteetti, lämmitys ja ilmastointi-yhdistyksen ZVSHK:n kanssa mikä takaa saniteetti, lämmitys ja ilmastointi yrityksille enemmän turvallisuutta ja yhteistyötä vauriotapauksissa. Jos tämän sopimuksen ehdoista ei pidetä kiinni, vahingoista ja sen seurauksista maksetaan maksimissaan 1,2 miljoonaa euroa vahingonkorvausta. Tämä sopimus koskee kaikkia PREIS & CO:n toimittamia tuotteita. PREIS SML putket PREIS SML putken osat PREIS Pantaliittimet ja tukipannat Lisätietoa, katso: EN 877 Sisäpinnoitteen laatu on ratkaiseva tekijä vedenpoistojärjestelmän iän ollessa kyseessä. Yhä aggressiivisemmaksi muuttuva jätevesi asettaa erityisiä vaatimuksia sisäpinnoitteelle. PREIS SML-putket ja putken osat kattaa suuren osan vedenpoistosovelluksista. 06

7 Edut Valurautaisen vedenpoistojärjestelmän edut tuotteidemme edut Äänisuoja miltei äänetön toiminta Ennalta ehkäisevä palosuoja PREIS SML-putket ja putken osat eivät ole palavia Kuumuutta ja kylmyyttä kestävä, vähäinen lämpölaajentuma (0,0105 mm/mk) suunnilleen sama kuin betonissa. Sen vuoksi betonointi ei aiheuta ongelmia Helppo ja joustava asentaa ilman erikoistyökaluja 100% kierrätyskelpoinen ei hävittämisongelmia Ei resussien tuhlausta PREIS SML-tuotteet on valmistettu pääasiassa kierrätysraudasta Putken sisäpinnoite korkealaatuisella 2-komponenttijärjestelmällä Paras mahdollinen korroosiosuoja putken osissa pitkälle kehitetyn epoksihartsi-järjestelmän ansiosta Aikaa säästävä nopea asentaa pantaliitoksilla Erittäin kestävä ylittää huomattavasti normin EN 877 vaatimukset Erittäin kulumiskestävä virtausta edistävä tasainen pinta Kestävä, muotoluja ja iskunkestävä FP PREIS SML FP PREIS SML FP PREIS SML 07

8 Äänisuoja etumme Äänisuoja Äänisuoja on yksi PREIS SML -tuotteiden tärkeimmistä eduista. Valuraudan korkean liitoselementtien kumitiivisteiden materiaalitiiviyden ja puskurivaikutuksen ansiosta runkoäänivaikutus on minimaalista, mikä tekee järjestelmästä miltei äänettömän. Tämä parantaa yleisesti hyvinvointia sekä asuin- että toimistorakennuksissa ja se on määritelty lakisääteisesti normissa DIN Testit PREIS & CO suoritti joulukuussa 2011 normien DIN 4109 ja EN mukaisen äänitestin hyvämaineisessa Frauenhofer instituutissa Stuttgartissa. Tässä testissä käytettiin PREIS SML:n vakioputkia, putken osia ja PREIS Rapid-pantaliittimiä sekä seinäasennukseen käytettäviä vakiokannakkeita. top floor ensimmäinen kerros takaa Veden johtaminen Rapid-pantaliitin Putkikannake ensimmäinen kerros edestä Asennusseinä 220 kg/m Pystyputkituki Haara 100/100/88 Putkikannake Haara 100/100/88 alakerros takaa alakerros edestä 4 Rapid-pantaliitin Kellarikerros Pystyputkituki Jätevesijärjestelmän koerakenne, kiinnitetty asennusseinään erilaisilla putkikannakkeilla (ei vastaa oikeita mittoja, mitat mm). Luonnos: Fraunhoferin rakennusfysiikan instituutti Kellarikaari 2x45 siinä välissä olevalla rauhoitusreitillä Alue esitettynä 90 käännettynä vedenkeruusäiliöön 08

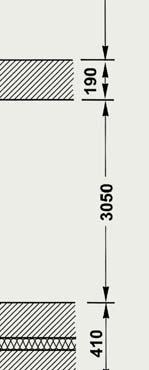

9 Äänisuoja Melutaso Alin rivi näyttää melutason, kun pystyputkea ei ole kiinnitetty seinään - putki on siis irrallisena. Tämä testi tehtiin, jotta ilman ääniaallot voitaisiin eristää runkoäänistä. Testit osoittivat, että valurautaiset Rapid-pantaliittimillä varustetuilla vedenpoistojärjestelmillä on erittäin matala äänitaso. Ratkaiseva tekijä ääneneristyksessä on seinä- tai kattokannakkeet, siis putkijärjestelmän liitos seinään ja/tai kattoon. Jos lisäksi käytetään äänen erotuselementtejä, melutasoa voidaan alentaa huomattavasi (katso taulukko), aina melutasoon asti, jota ihmisen korva ei voi kuulla. etumme Lopputulos: Näissä testeissä simuloitiin arkipäivän ja käytännön tilanteita, koska haluttiin osoittaa, ettei vain laboratorio-olosuhteissa saada aikaan parhaita tuloksia, vaan tulokset olivat yhtä hyviä rakennustyömaalla PREIS SMLtuotteiden kohdalla. PREIS SML on näin ensimmäinen valinta, jos halutaan täyttää äänisuojamääräyksiä koskevat vaatimukset ilman kalliita erikoisratkaisuja. PREIS SML sekä: Putkikannake ilman kumia Putkikannake kumin kanssa Vedenvirtaus [litraa/sekunti] 0,5 1,0 2,0 4,0 Melutaso ensimmäisessä kerroksessa (seinän takana) [db(a)] Melutaso ensimmäisessä kerroksessa (seinän takana) [db(a)] Putkikannake ilman kumia + tärinän erotuselementti Melutaso ensimmäisessä kerroksessa (seinän takana) [db(a)] <10 < Irrallinen pystyputki Ei kiinnitystä seinään. Pystyputki tukeutuu vain pystyputken tukeen. Arvot näyttävät vain ilmaäänen eikä runkoääntä. (ei virallisia testituloksia - vain tiedotustarkoitukseen) Melutaso ensimmäisessä kerroksessa (seinän takana) [db(a)]

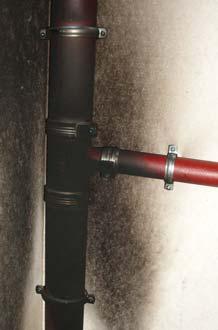

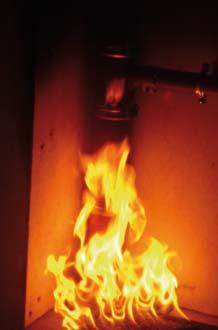

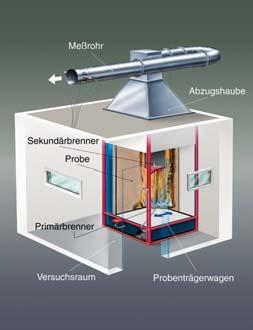

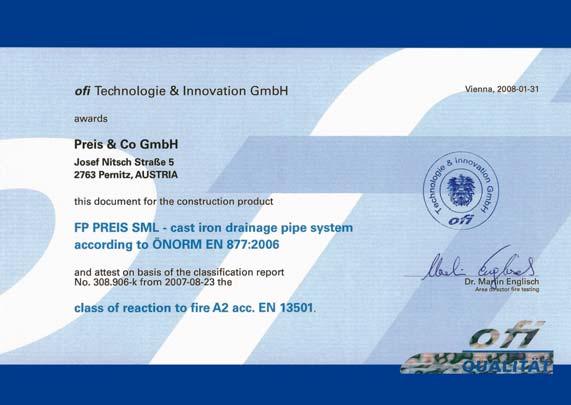

10 Palosuoja etumme Ennaltaehkäisevä palosuoja PREIS SML täyttää kaikki vaatimukset. Ennalta ehkäisevä palosuoja on yleiskäsite kaikille toimenpiteille, jotka estävät etukäteen palon synnyn, leviämisen ja vaikutukset tai rajoittavat niitä. Rakennustoimenpiteet, erityisesti julkisissa rakennuksissa, joihin kerääntyy suuri määrä ihmisiä, ovat erittäin monipuolisia ja ne alkavat jo käytetystä rakennusmateriaalista. Normia EN 877 vastaten, itävaltalainen kemian ja tekniikan tutkimuslaitos Österreichisches Forschungsinstitut für Chemie und Technik testasi PREIS SML:n valurautaisen vedenpoistojärjestelmän rakennusmateriaalien palokäyttäytymisen normin EN mukaan (rakennustuotteiden palokäyttäytymistesti) SBI-testin avulla sekä normin EN ISO 1716 mukaan (palamislämmön määritys) pommikalorimetrin avulla ja vahvisti tulokset normin EN 13501, luokan A2 mukaan. SBI-testi (Single-Burning-Item-testi): Koerakenne normin DIN EN mukaan Rakenne Kuumennus Tulos Valurautaisen PREIS SML-vedenpoistojärjestelmän edut on vahvistettu: Ei palava (paloluokka A2 normin EN mukaan) Ei järjestelmän aiheuttamaa savunmuodostusta Ei kuumuuden aiheuttamaa palavaa tai valuvaa materiaalia 10

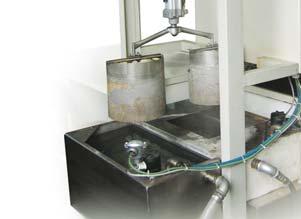

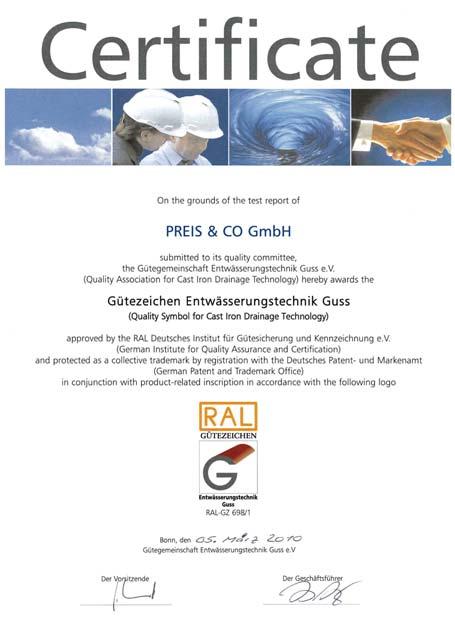

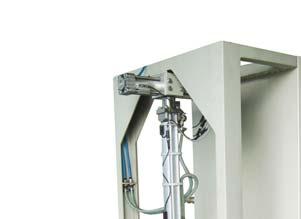

11 Laatua ja varmuutta RAL-laatumerkinnän ansiosta Laatuyhdistyksen myöntämä RAL-laatumerkintä takaa luotettavan valuraudasta valmistetun viemäriputkijärjestelmän. Kuva: Lämpötilanvaihtotesti Laadunvarmistamista varten perustettuun saksalaisen laadunvarmistuslaitoksen Deutschen Instituts für Gütesicherung und Kennzeichnung (RAL), Sankt Augustin, johdolla vedenpoistojärjestelmän laatua valvova yhteisö Entwässerungstechnik Guss e.v. (GEG). Päätavoitteena on taata markkinoiden paras tuotelaatu laatumerkinnällä (RAL-GZ 698) myös tulevaisuudessa. On tarjoajia, jotka eivät täytä vaadittavia laatukriteerejä. Laatu on ja tulee aina olemaan olennainen kriteeri päätettäessä valurautaisesta viemärijärjestelmästä. Laatumerkintä takaa yhteistyökumppaneillemme alan liikkeissä, suunnittelutoimistoissa, virastoissa, rakennusliikkeissä jne. turvallisen hankinnan. Laatumerkintä myönnetään sen jälkeen, kun puolueeton, ulkopuolinen ja valtuutettu tutkimuslaitos on tehnyt monipuoliset testit. Sen lisäksi suoritetaan vähintään kaksi kertaa vuodessa pistokokeita, jotta tuotteiden laatu pystytään varmistamaan ankarien laatumerkintöjen suhteen. Nämä toimenpiteet takaavat jatkuvan korkean laadun ja ovat hyvä esimerkki valmistajan kantamasta suuresta vastuusta tuotteiden edustajia kaupan alalla, asentajia ja loppuasiakkaita kohtaan. RAL-laatumerkintä laatua ja turvallisuutta korkeimmalla tasolla Vaatimukset ja testit Vaatimukset normien, EN 877 GEG mukaan Suolasumutesti 350 tuntia 1500 tuntia Jäteveden kestävyys* 30 päivää lämpötilassa 23 C 30 päivää lämpötilassa 50 C Kemiallinen kestävyys ph 2 - ph 12, 30 päivää lämpötilassa 23 C Jäteveden tyypillinen koostumus EN 877, luku , taulukko 5 * Laajennetut testit aggressiivisilla aineilla, esim.: Fosforihappo (ph 1) 11

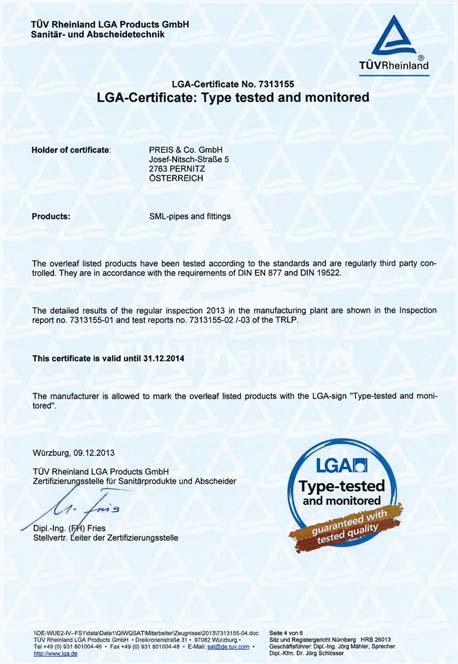

12 sertifioitu laadunvarmistus Testattua laatua Testattua laatua Valuraudasta valmistettujen viemäriputkien, putken osien ja liitosten sertifioitu laaduntarkastusjärjestelmä ja laadunvarmistus on jatkuva tavoitteemme. 12

13 Rakennemassa Putket / putken osat / liitokset Nimellisleveys DN Ulkohalkaisija Seinän vahvuus Sisääntyöntöpituus DE sallittu poikkeama e Putket ja putken osat - sallittu poikkeama SML-putket ja putken osat Tuotteet (tiivistysvyöhyke) t Putken paino tyhjä n.kg/m täysin täytettynä n.kg/m Pinta n. m 2 / m ,5-0,5 30 4,3 6,4 0, ,5-0,5 35 6,5 9,9 0,25 75-S 75 3,5-0,5 35 5,7 10,1 0, ,5-0,5 35 7,3 10,6 0, ,5-0,5 40 9,5 16,7 0, ,0-0, ,6 24,5 0, ,0-0, ,3 32,2 0, ,5 5,0-1, ,1 54,5 0, ,5-1, ,3 87,6 0, ,5 6,0-1, ,2 120,6 1,02 Tuotteet rakennemassa sml-putket ja putken osat PUTKI 3000 mm DN kg/pala Tuotenumero PU 50 13, , S 17, , , , , , , , KULMAYHDE 15 DN kg/pala Tuotenumero X X X , , , KULMAYHDE 22 DN kg/pala Tuotenumero X , , S 0, , , S 0, , S = normi Skandinaviassa. PU = pakkausyksikkö. Muut tuotteet kysyttäessä. 13

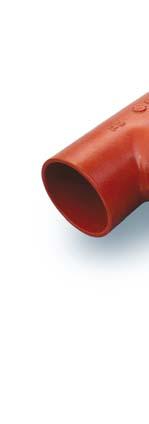

14 tuotteet sml-putket ja putken osat Tuotteet X X X KULMAYHDE 30 DN kg/pala Tuotenumero X , , S 0, , , , , , , , KULMAYHDE45 DN kg/pala Tuotenumero X X , , S 0, , , , , , , , KAARI PIDENNETYLLÄ KYLJELLÄ 45 DN kg/pala Tuotenumero X1 X2 K 45 X2 X X X1 K 100 3, KULMAYHDE 68 DN kg/pala Tuotenumero X X KULMAYHDE 88 DN kg/pala Tuotenumero X X , , S 1, , , , , , , , S 1, , , , , , KAARI PIDENNETYLLÄ KYLJELLÄ 88 DN kg/pala Tuotenumero X1 X2 K 88 X2 44 X1 X1 K 100 3, KAKSOISKAARI 88 DN kg/pala Tuotenumero X1 X2 X3 X2 X3 X1 X , , , , , , S = normi Skandinaviassa. Muut tuotteet kysyttäessä.

15 X1 VAIMENNUSKAARI 88 DN kg/pala Tuotenumero X1 X2 X3 44 X , Tuotteet X2 75-S = normi Skandinaviassa. Muut tuotteet kysyttäessä. X1 X , , WC-KULMAYHDE 90 DN kg/pala Tuotenumero X L A B 100 2, HAARAYHDE 45 DN kg/pala Tuotenumero X1 X2 X3 L X3 X1 45 X2 50 x 50 1, x 50 1, x 70 2, S x 50 1, S x 75-S 2, x 50 1, x 80 2, x 50 2, x 70 3, x 75-S 3, x 80 3, x 100 4, x 50 3, x 70 4, x 80 4, x 100 5, x 125 6, x 70 5, x 80 5, x 100 6, x 125 7, x 150 8, x 70 8, x 80 8, x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , tuotteet sml-putket ja putken osat 15

16 Tuotteet tuotteet sml-putket ja putken osat L L X3 X1 X3 X1 HAARAYHDE 68 DN kg/pala Tuotenumero X1 X2 X3 L 68 X2 50 x 50 0, x 50 1, x 70 1, x 50 1, x 70 2, x 100 2, x 100 3, HAARAYHDE 88 DN kg/pala Tuotenumero X1 X2 X3 L X2 50 x 50 1, x 50 1, x 70 1, S x 75-S 1, x 50 1, x 80 1, x 50 2, x 70 2, x 75-S 2, x 80 2, x 100 2, x 50 3, x 70 3, x 80 3, x 100 4, x 125 4, x 50 4, x 100 4, x 125 6, x 150 6, KAKSOISHAARAYHDE 45 DN kg/pala Tuotenumero X1 X2 X3 L X3 100x100x100 3, X2 KAKSOISHAARAYHDE 68 DN kg/pala Tuotenumero X1 X2 X3 L DN1 68 DN2 X3 L DN3 X1 X2 100x100x100 3, S = normi Skandinaviassa. Muut tuotteet kysyttäessä.

17 KAKSOISHAARAYHDE 88 DN kg/pala Tuotenumero X1 X2 X3 L DN1 100x50x50 2, x70x70 3, Tuotteet L DN2 DN3 X4 X5 L X1 X2 X3 100x100x100 3, x100x100 5, x100x100 7, NURKKAHAARAYHDE 88 DN kg/pala Tuotenumero X1 X2 X3 L DN1 X3 DN3 X1 90 X2 DN2 100x70x70 2, x100x100 3, x100x100 6, SUPISTUSYHDE DN kg/pala Tuotenumero A L t1 L t2 A 70/50 0, S/50 0, /50 0, /50 0, /70 0, /75-S 0, /80 1, /50 1, , /70 1, , /80 1, /100 1, , /70 2, /80 2, /100 2, /125 2, , /100 4, /125 4, , /150 4, /150 6, /200 7, /150 10, /200 11, /250 12, MUTKAPUTKI DN kg/pala Tuotenumero A L X X A 2, mm 100 3, mm tuotteet sml-putket ja putken osat 75-S = normi Skandinaviassa. Muut tuotteet kysyttäessä. 17

18 Tuotteet tuotteet sml-putket ja putken osat L TULPPA DN kg/pala Tuotenumero L PYSTYPUTKEN TUKI ilman KANTAVAA RAKENNETTA 50 0, , S 0, , , , , , , , DN kg/pala Tuotenumero D L 50 1, , , , , , , , KANTAVA RAKENNE PYSTYPUTKEN TUELLE DN kg/pala Tuotenumero D1 D2 A B C vulkanoidulla kumilla 13 D2 D1 B A C 50 0, , , , , , , PUHDISTUSPUTKI PYÖREÄLLÄ KANNELLA DN kg/pala Tuotenumero H d1 d2 L 50 2, d2 70 2, L d1 H 75-S 2, , , PUHDISTUSPUTKI KULMIKKAALLA KANNELLA DN kg/pala Tuotenumero H G d A F L 100 7, L d A F H G , , , , , PUHDISTUPUTKI SAKARALUKOLLA DN kg/pala Tuotenumero A F d H L 100 9, , , , , S = normi Skandinaviassa. Muut tuotteet kysyttäessä.

19 SML-liitokset Tuotteet Yhteensopivuuskaavio DN ja paine (bar) S PREIS Rapid-pantaliitin PREIS Rapid-tukipanta PREIS CV-pantaliitin CV-tukipanta Yleistukipanta l HAJULUKKO DN kg/pala Tuotenumero l h X1 X2 X3 X4 W pystysuora-vaakasuora 50 2, , , , , , , SADEVESI HAJULUKKO DN kg/pala Tuotenumero l l2 l3 a b b l2 l3 l2 100 a pystysuora , , , Tuotteet tuotteet sml-putket ja putken osat 75-S = normi Skandinaviassa. Muut tuotteet kysyttäessä. PITUUSSUUNTAINEN VOIMASULKUISUUSUUS PREIS Rapidpantaliitin 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,3 0, PREIS CV-pantaliitin CV-tukipanta PREIS Rapidtukipanta Yleistukipanta Rapid 10 CV 5 Rapid 10 CV 5 Rapid 10 CV 5 Rapid 10 CV 5 Rapid 10 CV 5 Rapid 10 CV 5 Rapid 5 CV 5 Rapid 5 CV 5 Rapid 3 CV 3 Rapid 3 CV 3 19

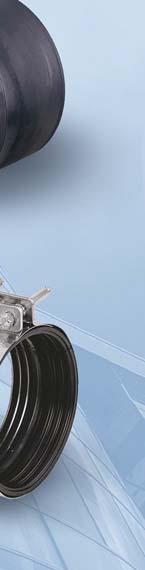

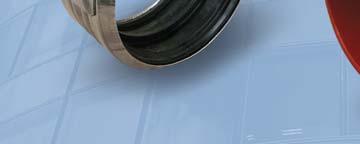

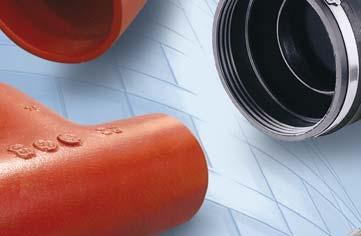

20 liittimet ja kynnet Tuotteet Pantaliittimet ja tukipannat Ominaisuudet PREIS Rapid-pantaliitin EPDM-tiivisteellä DN PU Testattu rakennustuote, vrt. EN877 Materiaali: Kromiteräs Korkea korroosiosuoja sulkukomponenttien erikoispinnoitteen ansiosta Aksiaalisesti vetoluja arvoon 0,5 bar asti sisäpaine Sulku vain yhdellä ruuvilla (kork. DN 100) Määritelty kiristys silmämääräisellä tarkastuksella ilman erikoistyökaluja Nopea asentaa ja purkaa Integroitu tiiviste, materiaalina EPDM Korkea poikittaisjäykkyys - putkijohtojen haarojen esiasennus Täyttää palosuojavaatimukset Tuotenumero Vääntömomentti (Nm) S PREIS Rapid INOX-pantaliitin EPDM-tiivisteellä DN PU Tuotenumero Vääntömomentti (Nm) Käyttöalue: Asennus maahan, ulos, aggressiivinen ympäristö (suolapitoinen ilma,...) Aksiaalisesti vetoluja arvoon 0,5 bar asti sisäpaine Sulku vain yhdellä ruuvilla (kork. DN 100) Materiaali: - Kiristysrengas: Ruostumaton teräs V4A Sulkuruuvi M6 x 45 mm, 6 mm Kuusiokokoavain: Ruostumaton teräs A Sakara: Ruostumaton teräs V4A Ääneneristyskumi: EPDM Shore=55 +/-5 50* max * max S max * max max * max max. 15 PREIS CV-pantaliitin EPDM-tiivisteellä DN PU Luotettava liitin viemäriasennusten vakiosovelluksiin 2 ruuvilukkoa Matala asennuskorkeus Sopii myös korjaustarkoituksiin Ei täytä palosuojavaatimuksia Tuotenumero Vääntömomentti (Nm) PREIS Rapid-tukipanta DN PU Tuotenumero Vääntömomentti (Nm) * Valmisteilla. PU = pakkausyksikkö Materiaali: DD11 - galvaaninen sinkitys Tarkoitettu Rapid-pantaliittimiin Sisäpainekuormitus kork. 10 bar 2 osainen 4 kuusiokoloruuvia (kork. DN125) Samat työkalut kuin PREIS RAPID-liitinten kohdalla, sen vuoksi työkalun vaihtoa ei tarvita = työaikaa säästyy Käyttöalue: Paineputket, sade- ja likavesiputket padotuksen vaarantamille alueille /75-S/

21 CV-tukipanta DN PU Tarkoitettu CV-pantaliittimiin Sisäpainekuormitukseen kork. 10 bar Materiaali: sinkitty teräs Sulkuosat: sinkitty teräs Ruuvikoko: - DN 50-80: Sylinteripääruuvi kuusiokololla aluslevyllä M8 x 50 - DN : Sylinteripääruuvi kuusiokololla aluslevyllä M10 x 45 Käyttöalue: Sadevesi- ja likavesiputket padotuksen vaarantamille alueille Tuotenumero Vääntömomentti (Nm) liittimet ja kynnet Tuotteet Yleistukipanta DN PU tukipanta korkeampaan vetokuormitukseen - PREIS RAPID kork. 10 bar - CV kork. 5 bar (DN 50 DN 200) - CV kork. 3 bar (DN 250 DN 300) Vain 2 ruuvia R lyhyempi asennusaika Kiristyselementti R erikoistyökaluja ei tarvita (silmämääräinen tarkastus) Vain 1 tukipanta useampiin liittimiin Käyttöalue: Pumpun painejohdot pumppauslaitteille, sadevesi- ja likavesiputkille patouman vaarantamille alueille Kiristyselementti Kiristyselementti Kiristyselementti Kiristyselementti Kiristyselementti Kiristyselementti Kiristyselementti Kiristyselementti Kiristyselementti Tuotenumero Vääntömomentti (Nm) Konfix DN PU Vieraiden materiaalien ylimenokohtaan (teräs tai muovi) SML:n päälle NORMACLAMP TORRO in nauhaleveys 12 mm; Nauha voimakas spiraalikierresinkilä Materiaali EPDM Tuotenumero Rollfix DN PU Tuotenumero ---- Valuputkien yhdistämiseen korkeapaine- ja kanavan pohjaputkiin muhvilla tai kanavan pohjaputkien liittämiseen valuputkiin muhvilla Aikaa säästävä Kaksinkertaista varastointia ei tarvita (massarengas + rullarengas) Varma liitäntä Materiaali: EPDM Weitere Produkte bzw. technische Beschreibungen auf Anfrage erhältlich

22 yleisliitin ja yleisylimenot Adapterikytkimet Toleranssiliittimet ja -ylimenot Toleranssiliittimet Yleisliittimiä voidaan käyttää eri materiaalien putkien ylimenokohdissa (SML, kivitavara, LORO-X, Eternit, Skolan, muoviputket, jne.). Liitinten käyttöalueet erottuvat painolujuudesta ja vastuksista leikkauskuormia vastaan. Yleisliitin LP 0,6 bar * Käyttöalue: kork. 0,6 bar sisäpaine, ilman leikkauskuormia Kiristysalue: mm Suositeltava kiristysvääntömomentti: kork. 100 mm - 3Nm / alk. 100 mm - 6 Nm Yleisliitin HP 2,5 bar * Käyttöalue: kork. 2,5 bar sisäpaine, leikkausvoimilla Kiristysalue: mm Suositeltava kiristysvääntömomentti: 10 Nm Yleiskäyttöinen ylimeno Esimerkki: Tuotenimi Kiristysväli di (mm) Profiilinleveys (mm) Paino (kg) ALP ,45 Esimerkki: Tuotenimi Kiristysväli di (mm) Profiilinleveys (mm) Paino (kg) AHP ,80 Yleiskäyttöiset ylimenot luotettaviin ja taloudellisiin ylimenoihin tai nimellisvälin vaihtoon sisäasennuksiin kaikille raaka-aineille. Kun eri nimellisväleillä, ulkohalkaisijoilla varustettuja tai eri materiaalista valmistettuja putkia yhdistetään, on virtaussuunta huomioitava. Yleiskäyttöinen ylimeno 0,6 bar * Käyttöalue: kork. 0,6 bar sisäpaine, ilman leikkausvoimia Kiristysalue: mm Suositeltava kiristysvääntömomentti: kork. 100 mm - 3Nm / alk. 100 mm - 6 Nm Esimerkki: Tuotenimi Kiristysväli A di (mm) Kiristysväli B di (mm) Profiilinleveys (mm) *) Materiaali: Yleisliittimet ja yleiskäyttöiset ylimenot korkealaatuisesta, otsonia kestävästä EPDM-elastomeeristä (etyleeni-propeenidieeni-kautsu) Kiristysnauhat austeniittisestä, ruostumattomasta teräksestä (1.4301,V2A). Kemikaalien kestävyys: Ei saa joutua kosketuksiin bensiinin, rajoitetusti öljyn tai liuotinaineiden kanssa. Kestää hyvin happoja ja lipeää. Sopii asennettavaksi maahan. UVvalonkestävä. Lämpötilan kestävyys: välillä -40 C C. Paino (kg) AUG ,45 22

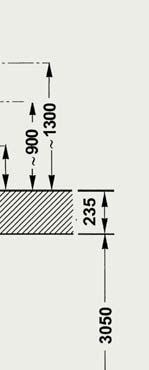

23 Asennusohjeet Sadevesi = PREIS Rapid-pantaliitin = PREIS -tukipanta Päätuuletus esim. DN 100 likavesi PREIS SML-putket, putkien osat ja liitäntäjärjestelmät on valmistettu ja testattu normin EN 877 mukaan. SML-putket leikataan toivottuun pituuteen. Putket ja putken osat liitetään sopivilla pantaliitoksella toisiinsa. Vaakasuorat putket pitää kiinnittää kaikista suunnanvaihtokohdista ja haaroista riittävän hyvin. Pystyputket on kiinnitettävä korkeimmalla välimatkalla 2 m. Viidennestä kerroksesta alkaen rakennuksen pystyputket on varmistettava alk. DN 100 pystyputkituella. Lisäksi korkeimpiin rakennuksiin on asennettava on jokaiseen seuraavaan viidenteen kerrokseen pystyputkituki. Asennusohjeet Jätevesiputket on valmistettava paineettomiksi kaltevaksi putkeksi. Tämä ei kuitenkaan sulje pois sitä, että tietyissä käyttöolosuhteissa johdoissa voi esiintyä painetta. Sen vuoksi jätevesi- ja tuuletusputkien pitää Palosuojavaatimusten palosuojaeristys DN 50 olla jatkuvasti tiiviitä sisäisen ja ulkoisen ylipaineen ollessa 0-0,5 bar niiden ja niiden ympäristön mahdollisen vuorovaikutuksen alaisena. Jotta nämä paineet eivät aiheuttaisi ongelmia, putken osat pitää liittää, laakeroida tai kiinnittää pituussuuntaisesti voimasulkeisesti. tukipanta vedossa Kadun yläreuna = padotustaso (jos paikallisesti ei muutoin määritelty) Kanavaan tukipanta sadevesiputkissa padotustason alapuolella Painejohdon tukipanta esim. DN 100 Tuuletus katon kautta Valinnaisesti: Tuuletus liitetään päätuuletukseen tukipanta, kun paine on suurempi kuin 0,5 bar Pumppauslaitteisto esim. DN 80 Liitosten pituussuuntaisesta voimasulkeisuudesta on huolehdittava erityisen hyvin, kun jätevesiputkien korkeammat sisäpaineet ovat korkeampia kuin 0,5 bar, esim. sadevesiputket putket patouma-alueella likavesiputket ilman muita poistokohtia, mikäli nämä kulkevat useamman alakerroksen kautta painejohdot jäteveden pumppauslaitteistoissa Putket, joissa ei ole pituussuuntaan voimasulkuisia liitoksia, joissa on suunnitelmanmukaisesti sisäpainetta tai tämä voi syntyä käyttötilassa. Ennen kaikkea suuntaa vaihdettaessa putket on varmistettava vastaavilla kiinnikkeillä, jottei ne pääsee työntymään erilleen tai akselien varassa. Vaadittava pituussuuntainen voimasulkeisuus saavu- Jäteveden pumppauslaitteisto Syöttö tetaan SML-putkien ja SML-putken osien kohdalla varmistamalla liitokset ylimääräisillä tukipannoilla (sisä-painekuormitus kork. 10 bar) Teknisestä luettelostamme saa lisätietoa. 23

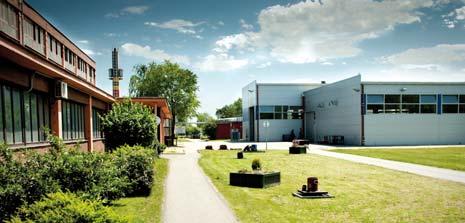

24 Wien PREIS & CO FERRO-PREIS Zagreb Tämä dokumentti ei ole mahdollisesti sisällöltään täydellinen. Paino- ja ladontavirheet mahdollisia. Painos 7.0 kesäkuu 2014 toimipisteet Pääkonttori PREIS & CO Ges.m.b.H Josef Nitsch-Straße 5 A-2763 Pernitz, Austria Puh: +43 (0)2632/ Faksi: +43 (0)2632/ office@preis-co.at Valimo FERRO-PREIS d.o.o Dr. Tome Bratkovica 2 HR Cakovec, Croatia Puh: +385 (0)40/ Faksi: +385 (0)40/ office@ferro-preis.com WEBSITE. Pysy ajantasalla ja käy kotisivuillamme PREIS-SML-jälleenmyyjät: Website graphik.design
