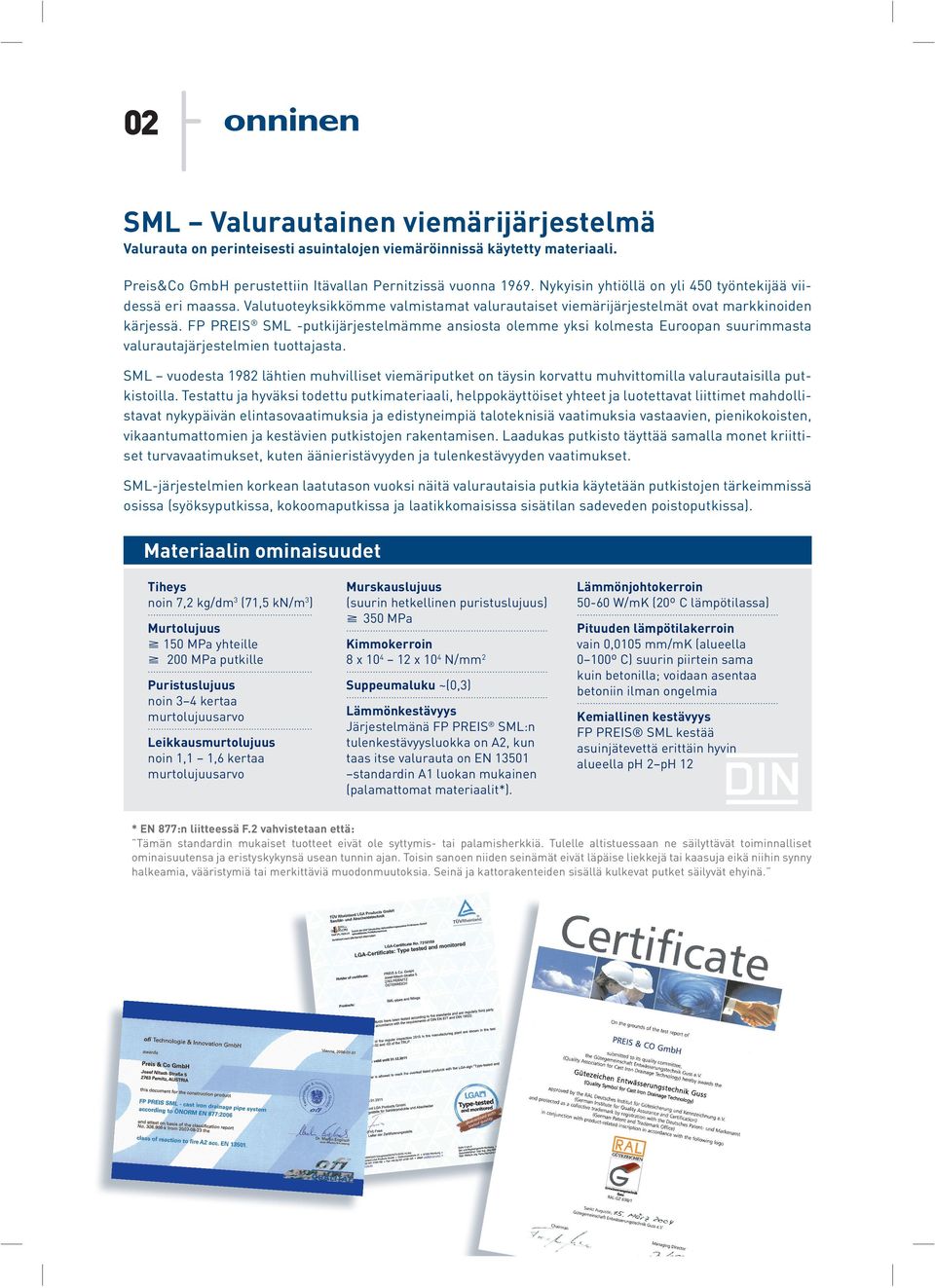

2 02 SM Valurautainen viemärijärjestelmä Valurauta on perinteisesti asuintalojen viemäröinnissä käytetty materiaali. preis&co GmbH perustettiin itävallan pernitzissä vuonna Nykyisin yhtiöllä on yli 450 työntekijää viidessä eri maassa. Valutuoteyksikkömme valmistamat valurautaiset viemärijärjestelmät ovat markkinoiden kärjessä. Fp preis SM putkijärjestelmämme ansiosta olemme yksi kolmesta Euroopan suurimmasta valurautajärjestelmien tuottajasta. SM vuodesta 1982 lähtien muhvilliset viemäriputket on täysin korvattu muhvittomilla valurautaisilla putkistoilla. Testattu ja hyväksi todettu putkimateriaali, helppokäyttöiset yhteet ja luotettavat liittimet mahdollistavat nykypäivän elintasovaatimuksia ja edistyneimpiä taloteknisiä vaatimuksia vastaavien, pienikokoisten, vikaantumattomien ja kestävien putkistojen rakentamisen. aadukas putkisto täyttää samalla monet kriittiset turvavaatimukset, kuten äänieristävyyden ja tulenkestävyyden vaatimukset. SMjärjestelmien korkean laatutason vuoksi näitä valurautaisia putkia käytetään putkistojen tärkeimmissä osissa (syöksyputkissa, kokoomaputkissa ja laatikkomaisissa sisätilan sadeveden poistoputkissa). Materiaalin ominaisuudet Tiheys noin 7,2 kg/dm3 (71,5 kn/m3)... Murtolujuus 150 Mpa yhteille 200 Mpa putkille... Puristuslujuus noin 3 4 kertaa murtolujuusarvo... eikkausmurtolujuus noin 1,1 1,6 kertaa murtolujuusarvo Murskauslujuus (suurin hetkellinen puristuslujuus) 350 Mpa Kimmokerroin 8 x x 104 N/mm2 Suppeumaluku ~(0,3) ämmönkestävyys Järjestelmänä Fp preis SM:n tulenkestävyysluokka on A2, kun taas itse valurauta on EN standardin A1 luokan mukainen (palamattomat materiaalit*). ämmönjohtokerroin 5060 W/mK (20º C lämpötilassa) Pituuden lämpötilakerroin vain 0,0105 mm/mk (alueella 0 100º C) suurin piirtein sama kuin betonilla; voidaan asentaa betoniin ilman ongelmia Kemiallinen kestävyys Fp preis SM kestää asuinjätevettä erittäin hyvin alueella ph 2 ph 12 * EN 877:n liitteessä F.2 vahvistetaan että: Tämän standardin mukaiset tuotteet eivät ole syttymis tai palamisherkkiä. Tulelle altistuessaan ne säilyttävät toiminnalliset ominaisuutensa ja eristyskykynsä usean tunnin ajan. Toisin sanoen niiden seinämät eivät läpäise liekkejä tai kaasuja eikä niihin synny halkeamia, vääristymiä tai merkittäviä muodonmuutoksia. Seinä ja kattorakenteiden sisällä kulkevat putket säilyvät ehyinä.

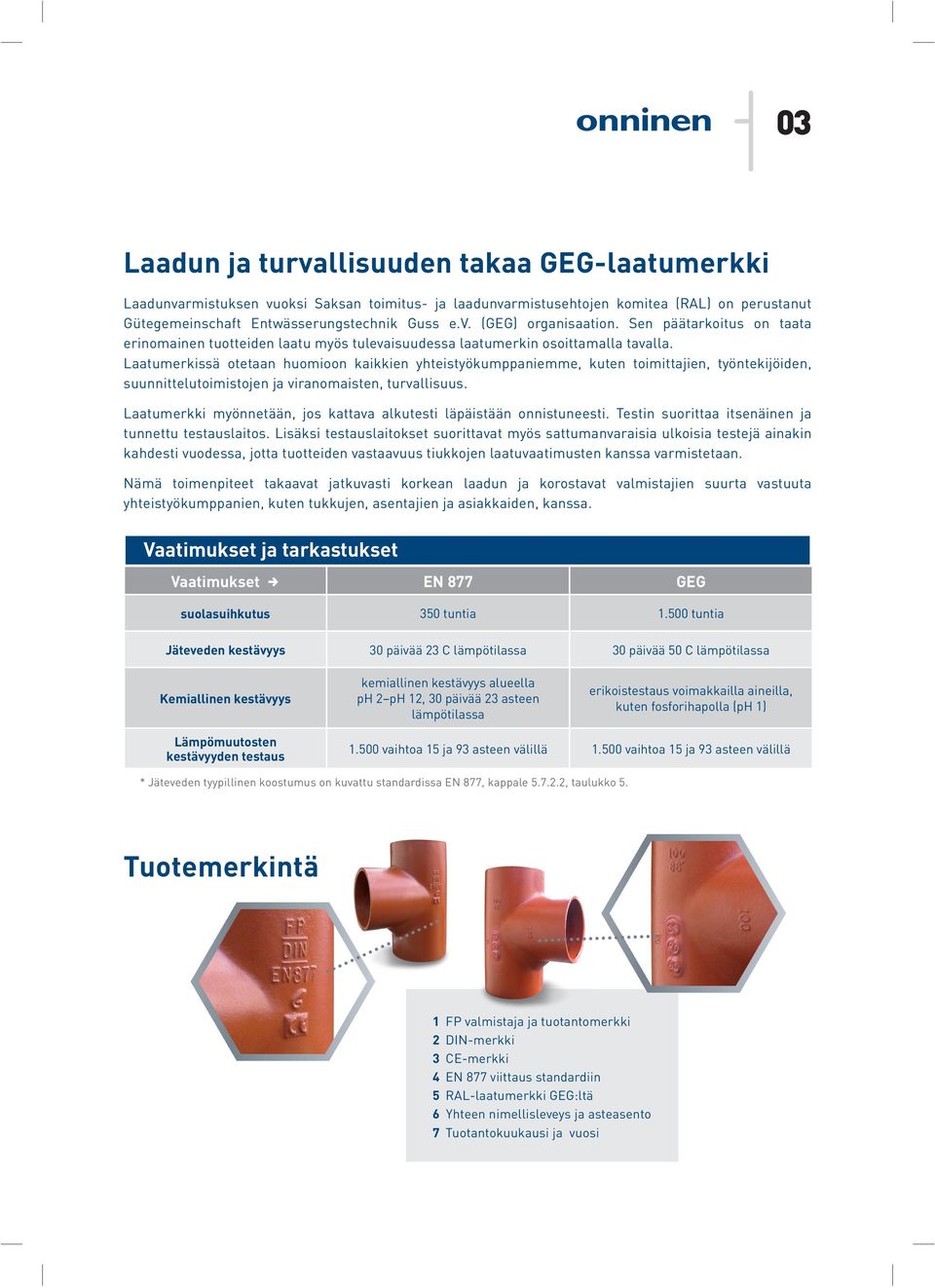

3 03 aadun ja turvallisuuden takaa GEGlaatumerkki aadunvarmistuksen vuoksi Saksan toimitus ja laadunvarmistusehtojen komitea (ra) on perustanut Gütegemeinschaft Entwässerungstechnik Guss e.v. (GEG) organisaation. Sen päätarkoitus on taata erinomainen tuotteiden laatu myös tulevaisuudessa laatumerkin osoittamalla tavalla. aatumerkissä otetaan huomioon kaikkien yhteistyökumppaniemme, kuten toimittajien, työntekijöiden, suunnittelutoimistojen ja viranomaisten, turvallisuus. aatumerkki myönnetään, jos kattava alkutesti läpäistään onnistuneesti. Testin suorittaa itsenäinen ja tunnettu testauslaitos. isäksi testauslaitokset suorittavat myös sattumanvaraisia ulkoisia testejä ainakin kahdesti vuodessa, jotta tuotteiden vastaavuus tiukkojen laatuvaatimusten kanssa varmistetaan. Nämä toimenpiteet takaavat jatkuvasti korkean laadun ja korostavat valmistajien suurta vastuuta yhteistyökumppanien, kuten tukkujen, asentajien ja asiakkaiden, kanssa. Vaatimukset ja tarkastukset Vaatimukset, EN 877 GEG suolasuihkutus 350 tuntia tuntia Jäteveden kestävyys 30 päivää 23 C lämpötilassa 30 päivää 50 C lämpötilassa Kemiallinen kestävyys kemiallinen kestävyys alueella ph 2 ph 12, 30 päivää 23 asteen lämpötilassa erikoistestaus voimakkailla aineilla, kuten fosforihapolla (ph 1) ämpömuutosten kestävyyden testaus vaihtoa 15 ja 93 asteen välillä vaihtoa 15 ja 93 asteen välillä * Jäteveden tyypillinen koostumus on kuvattu standardissa EN 877, kappale , taulukko 5. Tuotemerkintä 1 Fp valmistaja ja tuotantomerkki 2 DiNmerkki 3 CEmerkki 4 EN 877 viittaus standardiin 5 ralaatumerkki GEG:ltä 6 Yhteen nimellisleveys ja asteasento 7 Tuotantokuukausi ja vuosi

4 04 Asennusohjeet = FP PREIS Rapid pantaliitin = FP PREIS vetoa kestävä pantaliitin FP PREIS SM putket, yhteet ja liittimet on valmistettu ja testattu EN 877 normin mukaisesti. Putket ja yhteet yhdistetään pantaliittimillä. Sadevesi palosuojausvaatimusten mukainen palosuojauseriste pääilmanvaihto Esim. DN 100, likavesi DN 50 Esim. DN 100 Vaakasuuntaiset putket on kiinnitettävä riittävän lujasti kaikissa kulma ja haarakohdissa. Syöksyputket on kiinnitettävä max. kahden metrin välein. Yli viisikerroksisissa taloissa DN 100kokoiset tai sitä isommat syöksyputket on tuettava putoamista vastaan syöksyputken tuella. Tätä korkeammissa rakennuksissa syöksyputken tuet on asennettava aina viiden kerroksen välein. Viemäriputket on suunniteltu paineistamattomiksi painovoimaisiksi putkiksi. Tämä ei kuitenkaan sulje pois sitä, etteikö putkissa voisi olla painetta tiettyjen käyttöolosuhteiden vallitessa. Koska viemäri ja ilmastointiputket ovat alttiita putkien ja niiden ympäristön mahdolliselle vuorovaikutukselle, niiden tulee olla jatkuvasti vuototiiviitä 0 0,5 baarin sisäistä ja ulkoista painetta vastaan. Vetoa kestävä pantaliitin kulmaliitosta varten injan yläkulma = padotustaso (ellei paikallisissa määräyksissä ei määrätä toisin) paineputken vetoa kestävä pantaliitin Yli katon ulottuva ilmastointi isävaruste: ilmaus liitetään pääilmanvaihtojärjestelmään iitosten tiiviydestä on huolehdittava etenkin silloin, kun viemäriputkissa voi esiintyä yli 0,5 baarin sisäpaine. Tämä koskee esimerkiksi seuraavia tapauksia: sadevesiputket padotusalueen putket yli yhden kellarin jatkuvat jätevesiputket ilman laskuaukkoa jätevesipumppujen paineputket. Viemäriin padotustason alapuolisten sadevesiputkien vetoa kestävä pantaliitin Jätevesipumppaamo Vetoa kestävä pantaliitin 0,5 baaria ylittävien paineiden varalta pumppaamo, esim. DN 80 Sisäänmeno putkistot, joissa on kitkaton sisäpinta, ovat alttiita ennakoitavalle sisäisen paineen tai käytönaikaisen paineen kehittymiselle. Kaikki liitokset on kiinnitettävä erityisen hyvin, jotta putket eivät irtoa toisistaan eikä liitokset löysty paineen voimasta. SMputkilta ja yhteiltä vaadittu tiiviys painetta vastaan saavutetaan asentamalla liitoksiin vetoa kestävät pantaliittimet (sisäinen painekuorma max. 10 bar).

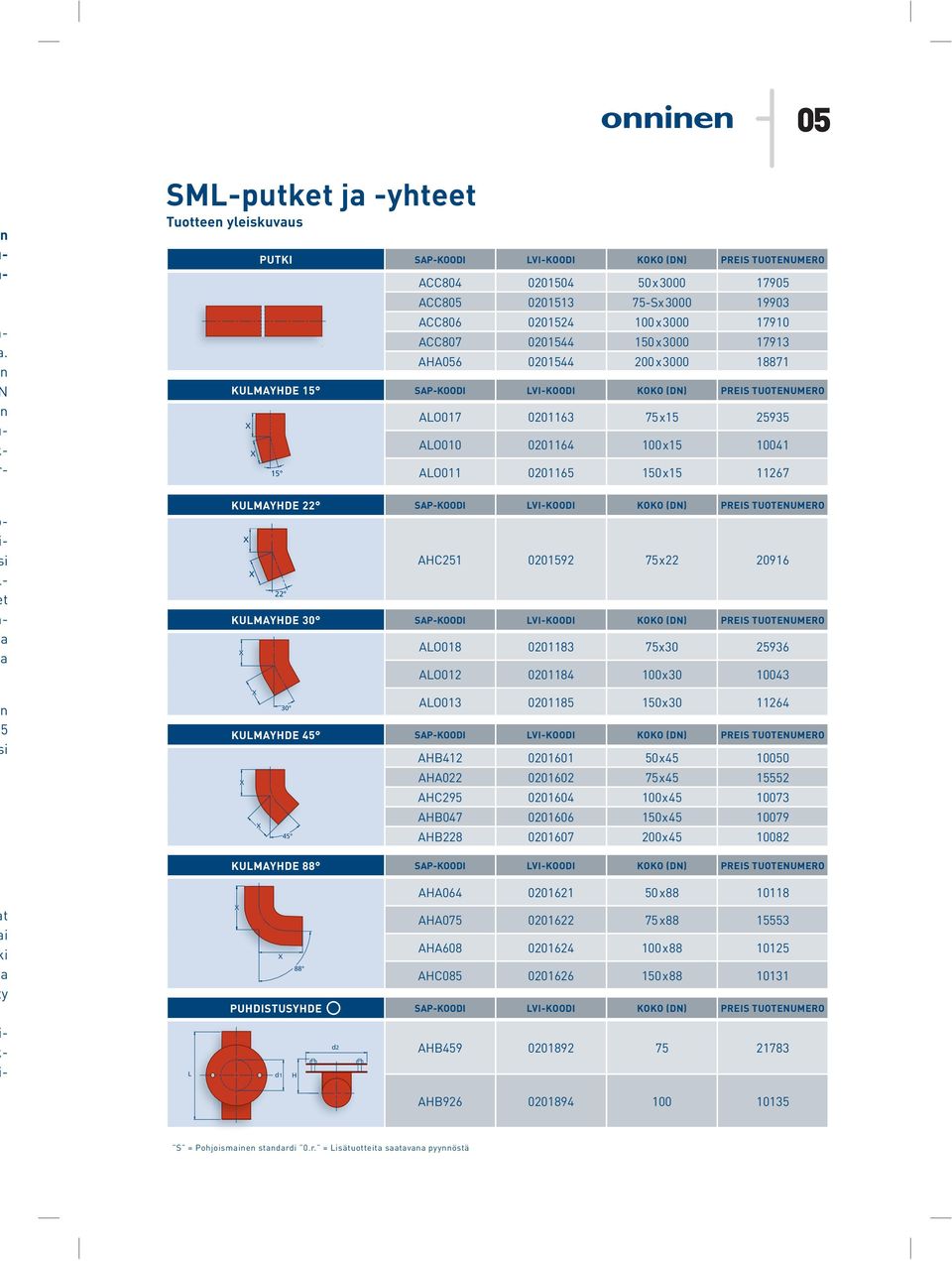

5 05 SMputket ja yhteet Tuotteen yleiskuvaus. n n i t a a n 5 i PUTKI SAPKOODI VIKOODI KOKO (DN) PREIS TUOTENUMERO ACC x ACC Sx ACC x ACC x AHA x KUMAYHDE 15 SAPKOODI VIKOODI KOKO (DN) PREIS TUOTENUMERO 15 KUMAYHDE 30 SAPKOODI VIKOODI KOKO (DN) PREIS TUOTENUMERO 30 AO x AO x AO x KUMAYHDE 22 SAPKOODI VIKOODI KOKO (DN) PREIS TUOTENUMERO AHC x AO x AO x AO x KUMAYHDE SAPKOODI VIKOODI KOKO (DN) PREIS TUOTENUMERO AHB x AHA x AHC x AHB x AHB x t i i a y KUMAYHDE 88 SAPKOODI VIKOODI KOKO (DN) PREIS TUOTENUMERO 88 AHA x AHA x AHA x AHC x PUHDISTUSYHDE SAPKOODI VIKOODI KOKO (DN) PREIS TUOTENUMERO d2 d1 H AHB AHB S = pohjoismainen standardi 0.r. = isätuotteita saatavana pyynnöstä
