1 TEKNISET TUOTE- JA ASENNUSOHJEET SANHA -Therm PURAPRESS

2 2 TEKNISET TUOTE- JA ASENNUSOHJEET SANHA -Therm PURAPRESS 1. Tekniikka yleisesti 1.1. Varastointi ja kuljetus Ulkoinen korroosionsuoja Putkien eristys Tiivisteet ja tiivistysaineet Tiiviystarkastus Juomavesijärjestelmän huuhteleminen Sähköinen lisälämmitys Sähköjärjestelmän suojaustoimet 4 2. Tuotekohtaiset tekniset tiedot 2.1. Eri tuotteiden käyttöalueet Järjestelmän komponentit ja niiden rakenne Yksittäisten kiinnitysjärjestelmien mitat, nimellispaineet ja tiivisteet Painehäviötaulukko metalli- sekä komposiittiputkille Painehäviöarvot (Zäta-arvot) järjestelmäliittimiin Putkien pidentyminen pituussuunnassa Putkien kiinnitysetäisyydet Suurimmat sallitut taivutussäteet Tilan tarve Putkiliitosten tekeminen 3.1. Suositeltavat puristustyökalut Metalliputkien liitokset Putkiliitokset, joissa -puristusliitokset Putkiliitokset, joissa -pistoliitokset 30

3 3 1. Tekniikka Seuraavat ohjeet ja tiedot on tarkoitettu ainoastaan suosituksiksi. Tuotteiden asentajan on itse huolehdittava voimassa olevien normien, määräysten ja tekniikan alalla yleisesti tunnustettujen sääntöjen noudattamisesta. 1.1 Varastointi ja kuljetus Varastoinnissa ja kuljetuksessa on vältettävä osien vaurioitumista, likaantumista ja erityisesti HST-teräsosien kosketusta raudan ja seostamattoman teräksen kanssa. On siis suositeltavaa peittää esimerkiksi kuorma-auton kuormatilan lattia muovipeitteellä ennen kuin kyseisellä kuorma-autolla kuljetetaan seostamattomasta teräksestä valmistettuja putkia tai muita rakennusosia. 1.2 Ulkoinen korroosionsuoja SANHA-järjestelmäkomponenttien (liittimien ja putkien) korroosionkestävyyden ansiosta ulkoinen korroosionsuojaus on tavallisesti tarpeetonta. Ympäristön ilmasta ja/tai keskilämpötilasta riippuen erillinen, diffuusiotiivis eristys saattaa olla tarpeen ulkoapäin hyökkäävän korroosion estämiseksi. Tällöin on huomioitava erityisesti putkien ulkopinnat, mikäli ilmassa on aggressiivisia aineita ja jos lauhdevettä voi kerääntyä putkien pinnoille. 1.3 Putkien eristys Putkien eristyksen erityisesti sen paksuuden tulee perustua kulloiseenkin käyttötarkoitukseen. Asentajan tulee valita eristeiden paksuus käyttöalueesta riippuen ja vastaavia laissa asetettuja määräyksiä ja normeja noudattaen. Tällöin on otettava huomioon eristeiden valmistajan antamat käyttöohjeet. 1.4 Tiivisteet ja tiivistysaineet Tiivisteistä, kuten esimerkiksi litteistä tiivisteistä, ei saa liueta kloridi-ioneja veteen, eivätkä tiivisteet saa aiheuttaa paikallisen kloridi-ionipitoisuuden lisääntymistä. Nämä ehdot täyttyvät käytettäessä SANHA-rakennusosissa olevia tiivisteitä. Kierreliitoksiin on suositeltavaa käyttää pysyvästi elastista kierretiivistettä. Käytettäessä hamppua liitokseen tulee lisätä kloriditonta tiivistysainetta. Kierretiivistenauhan (teflonnauhan) käyttöä ei suositella. 1.5 Tiiviystarkastus Veden avulla ja normin EN 806 tai kansallisten normien ja määräysten mukaisesti suoritettavan tiiviystarkastuksen saa suorittaa vain siinä tapauksessa, että juomavesijärjestelmä otetaan sen jälkeen viimeistään 48 tunnin kuluessa määräysten mukaisesti käyttöön. Vedellä suoritettavan painetarkastuksen yhteydessä testipaineen on oltava 1,5- kertainen järjestelmän käyttöpaineeseen nähden. Juomavesiputkistojen tiiviystarkastus tulee suorittaa hygieenisistä syistä kuivatestinä inerttien kaasujen (esim. typen) tai öljyttömän paineilman avulla. Tällöin tarkastus suoritetaan kahdessa vaiheessa. Tiiviystarkastuksessa (eli esitarkastuksessa) käytetään 110 millibaaria 30 minuutin ajan juomavesiputkiston maksimitilavuuden ollessa 100 litraa. Tarkastusaika pitenee 10 minuutilla kutakin tätä ylittävää 100 litraa kohden. Kestävyystarkastus (eli päätarkastus) tapahtuu putken ollessa korkeintaan DN -kokoinen 3 baarilla ja putken ollessa yli DN -kokoinen 1 baarilla 10 minuutin ajan. Paineenmittauksessa on käytettävä kalibroitua manometria, jonka mittaustarkkuus on 1 mbar. Tarkoitukseen sopivia tarkastuslomakkeita voi tilata SANHAn teknisen puhelinpalvelun kautta tai ja ladata internetistä osoitteesta Tiiviystarkastus on suoritettava hetkellä, jolloin liitoskohdat ovat vielä esillä eikä niitä ole vielä peitetty.

4 4 1. Tekniikka yleisesti 1.6 Juomavesijärjestelmän huuhteleminen Periaatteessa kaikki juomavesiputkistot on huuhdeltava perusteellisesti suodatetulla juomavedellä riippumatta käytetyn tarkastusaineen tyypistä. Huuhtelun tulee tapahtua niin pian kuin mahdollista ja painetarkastuksen yhteydessä. Huuhtelun tarkoituksena on saavuttaa seuraavat tavoitteet: juomaveden laadun takaaminen (hygienia) putkiston sisäpintojen puhtaus liittimien ja laitteiden toimintahäiriöiden välttäminen. Nämä vaatimukset täytetään kahdella huuhtelumenetelmällä, jotka ovat: ilma-vesiseokseolla tapahtuva huuhtelu vedellä tapahtuva huuhtelu. Ylimääräistä putkiston desinfiointia ei vaadita normissa EN 806 eikä kansallisissa normeissa ja määräyksissä, eikä se ole tavallisesti myöskään tarpeen. Mikäli putkiston desinfiointi on poikkeuksellisesti yksittäistapauksessa ja erityisistä syistä välttämätöntä, tulee sallittuihin desinfiointiaineisiin ja desinfiointimenetelmiin liittyvistä yksityiskohdista keskustella teknisen asiakaspalvelumme kanssa etukäteen. Tarkoitukseen sopivia huuhtelua koskevia lomakkeita voi tilata SANHAn teknisen puhelinpalvelun kautta tai ja ladata internetistä osoitteesta Sähköinen lisälämmitys SANHA-asennusjärjestelmiin voi liittää sähköisen lisälämmityksen siinä tapauksessa, että putkiston sisäpintojen lämpötila ei ylitä 60:tä C:ta pitkäjaksoisesti. Lyhytaikainen lämpötilan nousu 70:een C:seen termistä desinfiointia varten on sallittua. Putkiston suljettuja osuuksia, joissa ei ole omia turvamekanismeja, ei saa lämmittää käytettäessä sähköistä lisälämmitystä, jottei näiden osuuksien paine nouse liian suureksi. Normeja EN 806 ja EN 1717 on ehdottomasti noudatettava. 1.8 Sähköjärjestelmän suojaustoimet Järjestelmän kaikkien sähköä johtavien osien potentiaali on tasattava. Metalliset SANHA-asennusjärjestelmät (,, SANHA -Therm) muodostavat läpeensä sähköä johtavan putkiliitoksen, ja ne on sen vuoksi otettava huomioon potentiaalin tasauksessa. Sähköjärjestelmän suojaustoimien toteuttamisesta vastaa sähköjärjestelmän asentaja.

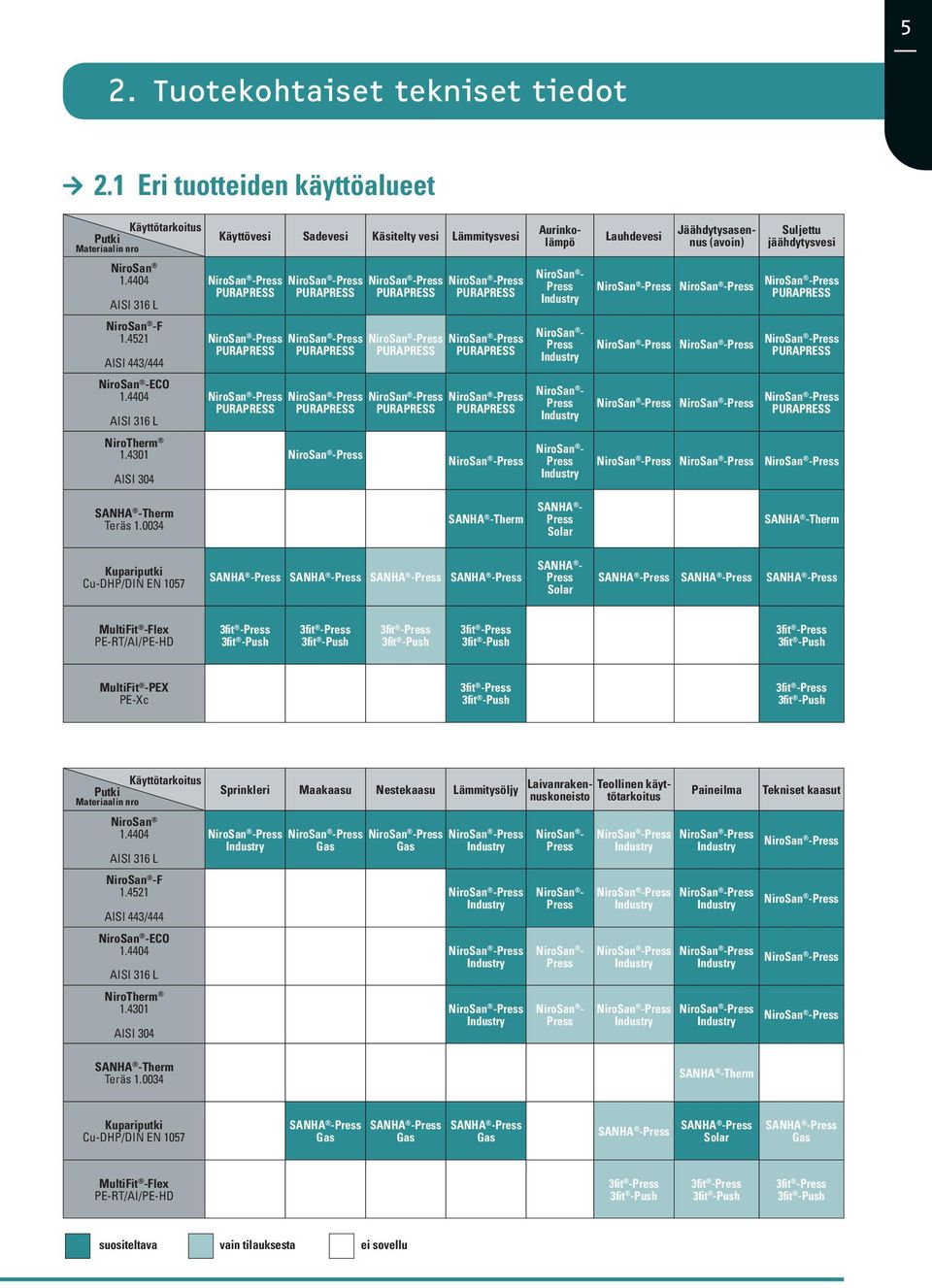

5 5 2. Tuotekohtaiset tekniset tiedot 2.1 Eri tuotteiden käyttöalueet Käyttötarkoitus Putki Materiaalin nro Käyttövesi Sadevesi Käsitelty vesi Lämmitysvesi Aurinkolämpö Lauhdevesi Jäähdytysasennus (avoin) Suljettu jäähdytysvesi NiroSan AISI 316 L PURAPRESS PURAPRESS PURAPRESS PURAPRESS NiroSan - Press PURAPRESS NiroSan -F AISI 443/444 PURAPRESS PURAPRESS PURAPRESS PURAPRESS NiroSan - Press PURAPRESS NiroSan -ECO AISI 316 L PURAPRESS PURAPRESS PURAPRESS PURAPRESS NiroSan - Press PURAPRESS NiroTherm AISI 304 SANHA-Press* NiroSan - Press SANHA -Therm Teräs SANHA-Press* SANHA-Press* SANHA -Therm SANHA - Press Solar SANHA-Press* SANHA -Therm Kupariputki Cu-DHP/DIN EN 1057 SANHA - Press Solar MultiFit -Flex PE-RT/AI/PE-HD MultiFit -PE PE-c Käyttötarkoitus Putki Materiaalin nro Sprinkleri Maakaasu Nestekaasu Lämmitysöljy Laivanrakennuskoneisto Teollinen käyttötarkoitus Paineilma Tekniset kaasut NiroSan AISI 316 L Gas Gas NiroSan - Press NiroSan -F AISI 443/444 Gas SANHA-Press Gas* Gas SANHA-Press Gas* NiroSan - Press NiroSan -ECO AISI 316 L Gas SANHA-Press Gas* Gas SANHA-Press Gas* NiroSan - Press NiroTherm AISI 304 Gas SANHA-Press Gas* Gas SANHA-Press Gas* NiroSan - Press SANHA -Therm Teräs Gas SANHA-Press Gas* Gas SANHA-Press Gas* SANHA-Press Gas* NiroSan - Press SANHA -Therm Gas SANHA-Press Gas* Kupariputki Cu-DHP/DIN EN 1057 Gas Gas Gas NiroSan - Press Solar Gas MultiFit -Flex PE-RT/AI/PE-HD NiroSan - Press suositeltava vain tilauksesta ei sovellu

6 Järjestelmän komponentit ja niiden rakenne Ruostumattomasta teräksestä valmistettavat NiroSan -putket ja -järjestelmäliittimet Ruostumattomat teräsputket NiroSan, NiroSan -ECO, NiroSan -F ja NiroTherm Järjestelmän putket valmistetaan HST-teräksestä, jonka materiaalinumero on (NiroSan ja NiroSan -ECO) ja (NiroTherm ), sekä nikkelittömästä materiaalista numero (NiroSan -F). Putket toimitetaan 6 metrin pituisina kappaleina. Putkien pitkittäissaumat on hitsattu plasmaa suojakaasuna käyttäen, minkä ansiosta myös hitsisaumojen alueiden täydellinen tiiviys, suuri mekaaninen kuormitettavuus ja riittävä korroosionsuojaus ovat taattuja. Putkille on määritetty tietty maksimikestävyys tarkoituksena luoda optimaaliset olosuhteet turvalliselle yhteen puristamiselle. Sopivat putket voidaan valita seuraavasta putkivalikoimasta tarvittavien läpivirtausmäärien ja ilmoitettujen nimellisleveyksien perusteella: NiroSan ja NiroSan -F Nimellisleveys DN Ulkohalkaisija mm ,1 88,9 108 Seinämän paksuus mm 1 1 1,2 1,2 1,5 1,5 1, Sisähalkaisija mm 13,0 16,0 19,6 25,6 32,0 39,0 51,0 60,0 72,1 84,9 104,0 Sisäpoikkileikkaus cm 2 1,33 2,01 3,02 5,15 8,04 11,95 20,43 28,27 40,83 56,61 84,95 Tyhjän putken paino kg/m 0,351 0,427 0,627 0,807 1,261 1,525 1,977 3,109 3,720 4,363 5,321 Vedellä täytetyn putken paino kg/m 0,484 0,628 0,928 1,322 2,066 2,719 4,020 5,936 7,803 10,024 13,816 NiroSan -ECO ja NiroTherm Nimellisleveys DN Ulkohalkaisija mm ,1 88,9 108 Seinämän paksuus mm 0,6 0,7 0,7 0,8 1,0 1,1 1,2 1,5 1,5 1,5 Sisähalkaisija mm 13,8 16,6 20,6 26, ,8 51,6 73,1 85,9 105 Sisäpoikkileikkaus cm 2 1, 2,16 3,33 5,47 8,55 12,44 20,91 41,97 57,95 86,59 Tyhjän putken paino kg/m 0,217 0,304 0,374 0,546 0,852 1,128 1,588 2,805 3,287 4,005 Vedellä täytetyn putken paino kg/m 0,367 0,520 0,707 1,093 1,707 2,372 3,679 7,002 9,082 12,664 järjestelmäliittimet Puristus liittimien valuosat valmistetaan molybdeenillä vakautetusta HST-teräsputkesta, jonka materiaalinumero on , tai tarkkuusvaletusta HST-teräksestä, jonka materiaalinumero on Kierreosat, jotka valmistetaan HSTteräksestä (materiaalinumero ) liitetään plasmalla suojatulla kaasuhitsauksella runko-osaan. Tämän materiaalin laatu vastaa pääosin materiaalin numero laatua, mutta se sisältää lastuttavuuden parantamiseksi lisäksi korkeintaan 0,8 painoprosenttia titaania seoksen osana. Näin taataan myös näiden osien korkea NiroSan -laatu.

7 Kupariputket ja -järjestelmäliittimet Kupariset asennusputket Liitettäviksi kelpaavat kaikki kupariputket, jotka vastaavat normin EN 1057 vaatimuksia, kunhan oheisessa taulukossa mainitut seinämien minimipaksuudet eivät alitu: järjestelmäliittimet Kaikki -järjestelmäliittimet (, Gas, Solar, Chrome) valmistetaan kuparista ja punamessingistä. Kupariset puristus liittimet valmistetaan erityisesti muodon, materiaalin ja pinnan ominaisuuksien suhteen normiin EN liittyen Cu-DHP:stä, jonka materiaalinumero on CW024A, normin EN mukaisesti. Liittimissä ei ole hiilikalvoa eikä liukuaineiden jäännöksiä, ja ne alittavat selvästi asetetut maksimiarvot. Lisäksi sisäpintojen rakenne estää mikrobiologisen kasvuston syntymistä. Punamessinkisiä puristus liittimiä käytetään siirtymäkohtien liittimissä, ja niissä on puristusliitännän lisäksi vähintään yksi kierre. Niiden rakennusaine on normin EN 1982 mukainen CuSn5Zn5Pb5-C. Liittimissä ei ole vikoja, kuten esim. kutistumisonkaloita, huokoisuutta, halkeamia, jäännöksiä valusta tai muoteista. Nimellisleveys DN Ulkohalkaisija mm ,1 88,9 108 Seinämän paksuus mm 0,6 0, ,5 1,5 1,5 1, Teräksestä valmistetut SANHA -Therm-putket ja järjestelmäliittimet SANHA -Therm järjestelmäputket SANHA -järjestelmäputket valmistetaan seostamattomasta normin EN mukaisesta, ulkopinnaltaan galvaanisesti sinkitystä teräksestä, jonka materiaalinumero on (E 195), 6 metrin mittaisina kappaleina. Putkille on määritetty tietty maksimikestävyys tarkoituksena luoda optimaaliset olosuhteet turvalliselle yhteen puristamiselle. Sopivat putket voidaan valita seuraavasta putkivalikoimasta tarvittavien läpivirtausmäärien tai putkiston liittyvien laskelmien antamien nimellisarvojen perusteella: Nimellisleveys DN Ulkohalkaisija mm ,1 88,9 108 Seinämän paksuus mm 1,2 1,2 1,2 1,2 1,2 1,5 1,5 1, Sisähalkaisija mm 9,6 12,6 15,6 19,0 25,0 32,0 39,0 51,0 72,1 84,9 104,0 Sisäpoikkileikkaus cm 2 0,74 1,25 1,91 2,84 4,91 8,04 11,95 20,43 40,83 56,61 84,95 Tyhjän putken paino kg/m 0,320 0,408 0,497 0,758 0,980 1,128 1,424 1,942 3,655 4,286 5,228 Vedellä täytetyn putken paino kg/m 0,392 0,533 0,688 1,042 1,471 1,789 2,499 3,985 7,738 9,947 13,723 SANHA -Therm puristusliittimet Puristusliittimien valuosat valmistetaan seostamattomasta, ulkopinnaltaan galvaanisesti sinkitystä teräksestä, jonka materiaalinumero on (E 195), normiin EN liittyen Cu-DHP:stä, materiaalinumero CW024A, joka on normin EN mukaisesti pintakäsitelty, ja normin EN 1982 mukaisesta materiaalista CuSn5Zn5Pb5-C. Tiivistyksenä on käytetty EPDM-tiivisterenkaita.

8 Monikerroksinen MultiFit -Flex-liitosputki ja -järjestelmä- sekä pikakiinnitys liittimet MultiFit -Flex järjestelmäputket MultiFit -Flex-järjestelmäputket valmistetaan liitosputkiksi, joiden seinämärakenne on seuraavanlainen sisältä ulospäin: PE-RT:stä valmistettu suora perusputki, jossa normin DIN mukainen suuri lämpötilankestävyys Laserhitsattu alumiiniputki HDPE:stä valmistettu UV-säteilynkestävä ulkoputki Rakennelma Putkia on saatavissa 5 metrin pituisina tankoina (16 63 mm), renkaina (16 32 mm), renkaina, joissa sininen tai punainen suojaputki (16 20 mm), ja renkaina, joissa on tehtaalla kiinnitetty 9 mm:n lämpöeristys (16-20 mm). Tämän laajan malliston ja ruostumattomuuden ansiosta MultiFit -Flex- järjestelmäputkia voidaan käyttää kaikissa lämmitys- ja juomavesiputkistoissa. Sopivat putket voidaan valita seuraavasta putkivalikoimasta tarvittavien läpivirtausmäärien ja ilmoitettujen nimellisleveyksien perusteella: Hygieeninen, muovinen sisäputki Vahvistava happitiivis alumiinivaippa Vahva muovinen suojapinta Nimellisleveys DN Ulkohalkaisija mm Seinämän paksuus mm 2,0 2,0 3,0 3,0 3,0 4,0 4,5 Sisähalkaisija mm 12,0 16,0 20,0 26,0 33,0 42,0 54,0 Sisäpoikkileikkaus cm 2 1,13 2,01 3,14 5,31 8,55 13,85 22,90 Tyhjän putken paino kg/m 0,703 0,904 1,732 2,184 3,207 4,619 6,608 Vedellä täytetyn putken paino kg/m 0,816 1,105 2,046 2,715 4,062 6,004 8,898 MultiFit -PE Järjestelmäputket Erityisesti soveltuvia lämpö- ja jäähdytysasennuksiin ovat MultiFit PE, 5-kerroksiset komposiittiputket. MultiFit-PE on tehty ristiin sidoutusta polyeteenistä (PE-c) jossa pinta on happidiffuusiosuojattua erityis polymeeriä (EVOH). järjestelmäliittimet Puristus liittimien valetut osat valmistetaan kupariseoksesta, jonka nimitys on CW617N. Sisäpuolen tiivistys tehdään kahden EPDM-tiivistysrenkaan avulla. Tämä hyväksi havaittu joustavien putkijärjestelmien liitostapa on erinomainen lisä metallisiin puristusliitoksiin. -järjestelmä liittimien puristushylsyjen pinnassa on merkintä SANHA. Tuotteet ovat DVGW:n ja muiden kansainvälisten sertifiointilaitosten tarkastamia ja hyväksymiä. Niitä voidaan yhdistää kaikkiin MultiFit -Flex-järjestelmäputkiin ja hyödyntää lukuisilla käyttöalueilla. järjestelmäliittimet Pistoliittimien valettuja osia valmistetaan koissa 14 mm,16 mm ja 20 mm. Liittimien perusrunko tuotetaan kupariseoksesta, kotelo PPSU:sta ja kiinnityskynsi HST-teräksestä. Sisäpuolen tiivistys tehdään kahdella EPDM-tiivisterenkaalla. Pitkittäissuunnan lujuus saavutetaan -pikakiinnitysjärjestelmässä erikoisvalmisteisen kiilalukituksen LF-toiminnon (Lock-Function) avulla, eikä kiinnityskynnen voimalla. Siten putki on hyvin suojattu ja siten vältytään myös loveamiselta jolloin kynsi kiinnittyisi putkeen. Liittimessä olevan kiinnityskynnen tehtävänä on pelkästään aktivoida kiilalukitustoiminto! putki kotelo tiivisterengas tarkistusikkuna kiinnityskiila kiinnityskynsi

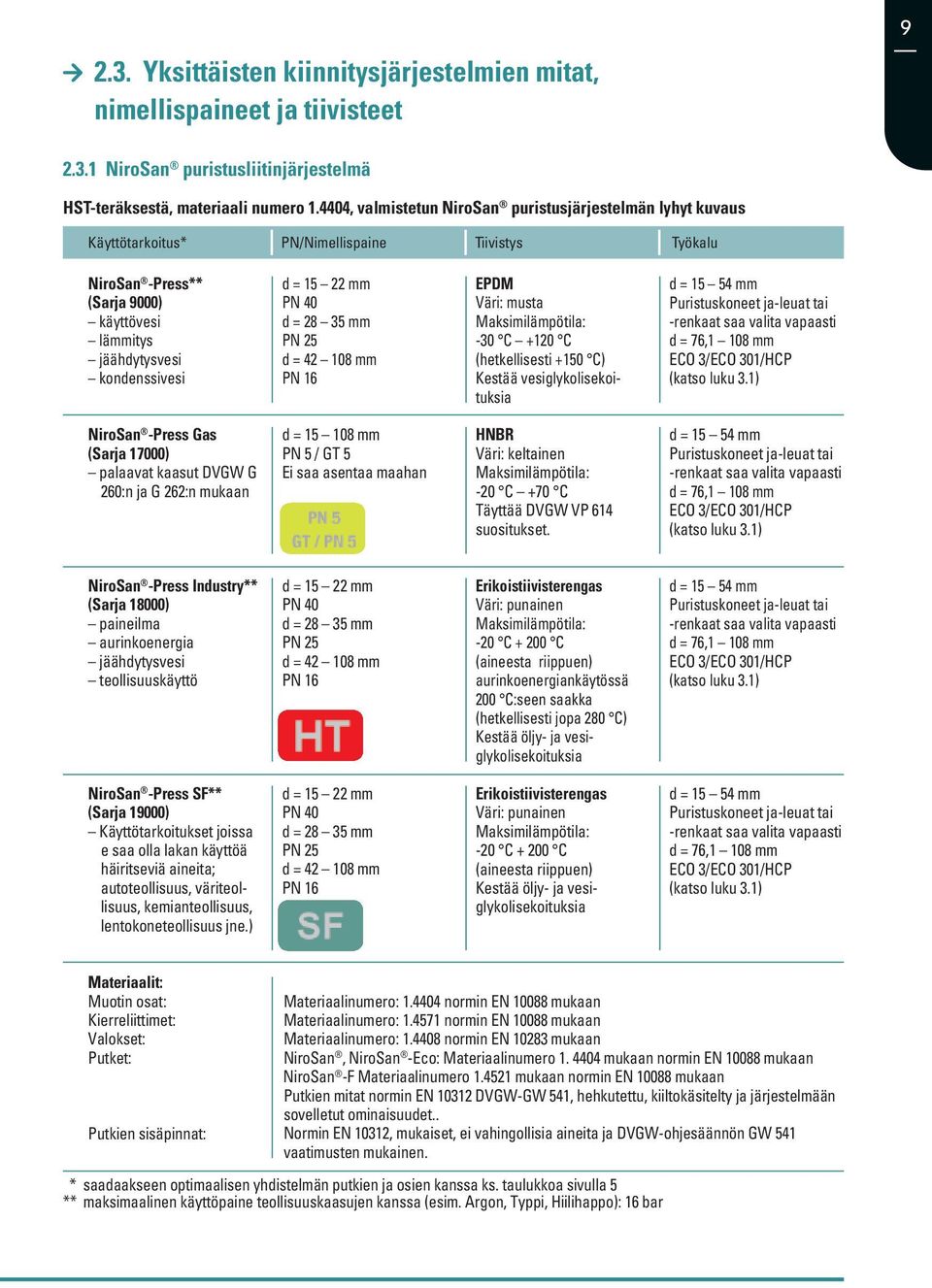

9 2.3. Yksittäisten kiinnitysjärjestelmien mitat, nimellispaineet ja tiivisteet NiroSan puristusliitinjärjestelmä HST-teräksestä, materiaali numero , valmistetun NiroSan puristusjärjestelmän lyhyt kuvaus Käyttötarkoitus* PN/Nimellispaine Tiivistys Työkalu ** (Sarja 9000) käyttövesi lämmitys jäähdytysvesi kondenssivesi d = mm PN 40 d = mm PN 25 d = mm PN 16 EPDM Väri: musta Maksimilämpötila: -30 C +120 C (hetkellisesti +1 C) Kestää vesiglykolisekoituksia d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO 3/ECO 301/HCP (katso luku 3.1) Gas (Sarja 17000) palaavat kaasut DVGW G 260:n ja G 262:n mukaan d = mm PN 5 / GT 5 Ei saa asentaa maahan HNBR Väri: keltainen Maksimilämpötila: -20 C +70 C Täyttää DVGW VP 614 suositukset. d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO 3/ECO 301/HCP (katso luku 3.1) ** (Sarja 18000) paineilma aurinkoenergia jäähdytysvesi teollisuuskäyttö d = mm PN 40 d = mm PN 25 d = mm PN 16 Erikoistiivisterengas Väri: punainen Maksimilämpötila: -20 C C (aineesta riippuen) aurinkoenergiankäytössä 200 C:seen saakka (hetkellisesti jopa 280 C) Kestää öljy- ja vesiglykolisekoituksia d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO 3/ECO 301/HCP (katso luku 3.1) SF** (Sarja 19000) Käyttötarkoitukset joissa e saa olla lakan käyttöä häiritseviä aineita; autoteollisuus, väriteollisuus, kemianteollisuus, lentokoneteollisuus jne.) d = mm PN 40 d = mm PN 25 d = mm PN 16 Erikoistiivisterengas Väri: punainen Maksimilämpötila: -20 C C (aineesta riippuen) Kestää öljy- ja vesiglykolisekoituksia d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO 3/ECO 301/HCP (katso luku 3.1) Materiaalit: Muotin osat: Kierreliittimet: Valokset: Putket: Putkien sisäpinnat: Materiaalinumero: normin EN mukaan Materiaalinumero: normin EN mukaan Materiaalinumero: normin EN mukaan NiroSan, NiroSan -Eco: Materiaalinumero mukaan normin EN mukaan NiroSan -F Materiaalinumero mukaan normin EN mukaan Putkien mitat normin EN DVGW-GW 541, hehkutettu, kiiltokäsitelty ja järjestelmään sovelletut ominaisuudet.. Normin EN 10312, mukaiset, ei vahingollisia aineita ja DVGW-ohjesäännön GW 541 vaatimusten mukainen. * saadaakseen optimaalisen yhdistelmän putkien ja osien kanssa ks. taulukkoa sivulla 5 ** maksimaalinen käyttöpaine teollisuuskaasujen kanssa (esim. Argon, Typpi, Hiilihappo): 16 bar

10 NiroTherm puristusliitinjärjestelmä Ruostumattomasta teräksestä valmistetun NiroTherm - puristusjärjestelmän lyhyt kuvaus (ei sovi käytettäväksi juomavesijärjestelmissä). Käyttötarkoitus* PN/Nimellispaine Tiivistys Työkalu NiroTherm ** (Sarja 9000) lämpö jäähdytys kondenssivesi paineilma*** teollisuuskäyttö d = mm PN 40 d = mm PN 25 d = mm PN 16 Putki, jossa on punainen teksti ja punaiset pitkittäisraidat EPDM Väri: musta Maksimilämpötila: -30 C 120 C (hetkellisesti jopa 1 C) d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO 3/ECO 301/HCP (katso luku 3.1) Materiaalit: Muotin osat: Kierreliittimet: Valokset: Putket: Materiaalinumero: normin EN mukaan Materiaalinumero: normin EN mukaan Materiaalinumero: normin EN mukaan NiroTherm : Materiaalinumero: normin EN mukaan Putkien mitat normin EN mukaan Hehkutettu järjestelmään sovelletuilla ominaisuuksilla. * saadaakseen optimaalisen yhdistelmän putkien ja osien kanssa ks. taulukkoa sivulla 5 ** maksimaalinen käyttöpaine teollisuuskaasujen kanssa (esim. Argon, Typpi, Hiilihappo): 16 bar *** kuiva paineilma (maksimi elinikä 12 vuotta, maksimaalinen öljypitoisuus 25 mg/m 3 ) SANHA -Therm puristusliitinjärjestelmä Puhtaasta teräksestä valmistettujen SANHA -Therm-putkien ja SANHA -Therm-puristusliittimien lyhyt kuvaus (ei sovi käytettäväksi juomavesijärjestelmissä) Käyttötarkoitus* PN/Nimellispaine Tiivistys Työkalu SANHA -Therm lämpö jäähdytys paineilma** teollisuuskäyttö d = mm PN 16 EPDM Väri: musta Maksimilämpötila: -30 C 120 C (hetkellisesti jopa 1 C) d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO 3/ECO 301/HCP (katso luku 3.1) Materiaalit: Muotin osat: Kierreliittimet: Putket: Putkien sisäpinnat: Materiaalinumero: (E 195) normin EN mukaan, CW024A (Cu-DHP) normin EN 1254 mukaan, sisä- ja ulkopinnat jalostettu Materiaalinumero: CC491 (CuSn5Zn5Pb5-C) normin EN 1282 mukaan, sisä- ja ulkopinnat jalostettu Materiaalinumero: (E 195) normin EN mukaan Putkien mitat normin EN mukaan Ulkopinta galvaanisesti sinkitty, kerroksen paksuus 7-15 μm SANHA -Therm puristusliittimet voidaan käyttää myös NiroTherm putkien kanssa. * saadaakseen optimaalisen yhdistelmän putkien ja osien kanssa ks. taulukkoa sivulla 5 ** kuiva paineilma (maksimi elinikä 12 vuotta, maksimaalinen öljypitoisuus 25 mg/m 3 )

11 kuparista ja kupariseoksista valmistetut puristusliittimet Kuparista ja kupariseoksista valmistettujen SANHA -puristusliittimien lyhyt kuvaus Käyttötarkoitus* PN/Nimellispaine Tiivistys Työkalu (Sarja 6000/8000)** -käyttövesi -lämmitys -jäähdytysvesi d = mm PN 16 Liittimet ilman erillisiä, värillisiä tunnusmerkkejä ulkopinnassa EPDM Väri: musta Maksimilämpötila: -30 C 120 C (hetkellisesti jopa 1 C) Kestää vesiglykolisekoituksia d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO 3/ECO 301/HCP (katso luku 3.1) Gas (Sarja 10000/11000)** palaavat kaasut DVGW G 260:n (Maakaasu, Nestekaasu ym). d = mm PN 5 / GT-PN 1 Ei saa asentaa maahan HNBR Väri: keltainen Maksimilämpötila: -20 C +70 C Täyttää DVGW VP 614 suositukset. d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti (katso luku 3.1) Solar (Sarja 12000/13000)** paineilma aurinkoenergia teollisuuskäyttö d = mm PN 16 Erikoistiivisterengas Väri: punainen Maksimilämpötila: -20 C C (aineesta riippuen) aurinkoenergiankäytössä 200 C:seen saakka (hetkellisesti jopa 280 C) Kestää öljy- ja vesi-glykolisekoituksia d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO 3/ECO 301/HCP (katso luku 3.1) Chrome (Sarja 16000) käyttövesi lämmitys d = mm PN 16 Liittimet ilman erillisiä, värillisiä tunnusmerkkejä ulkopinnassa EPDM Maksimilämpötila: -30 C 120 C (hetkellisesti jopa 1 C) d = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti (katso luku 3.1) Materiaalit: Muotin osat Sarja 6000 / Sarja / Sarja 12000: Kierreliittimet Sarja 11000: Sarja 8000 / Sarja 13000: Putket: Materiaalinumero: CW024A (Cu-DHP) normin EN 1254 mukaan Materiaalinumero: CC499K (CuSn5Zn5Pb2-C) normin EN 1282 mukaan Materiaalinumero: CW724R-DW (CuZn21Si3P) normin EN mukaan Kupariputket: Materiaalinumero: CW024A (Cu-DHP) normin EN 1057 mukaan Putkien mitat normin EN 1057 ja DVGW-GW 392 mukaan * saadaakseen optimaalisen yhdistelmän putkien ja osien kanssa ks. taulukkoa sivulla 5 ** maksimaalinen käyttöpaine teollisuuskaasujen kanssa (esim. Argon, Typpi, Hiilihappo): 16 bar puristusjärjestelmän lyhyt kuvaus Käyttötarkoitus* PN/Nimellispaine Tiivistys Työkalu ** käyttövesi lämmitys jäähdytysvesi paineilma*** d = mm PN 16 (25 C) PN 10 (70 C) EPDM Väri: musta Maksimilämpötila: -30 C 70 C (hetkellisesti jopa 95 C) d = mm Valikoi puristuskone jossa TH- puristus profiili (katso luku 3.1) Materiaalit: Liittimet: Putket: Materiaalinumero: CW 602N (CuZn36Pb2As) normin EN mukaan Monikerros komposiittiputki MultiFit -Flex normin DIN mukaan kostuu: inliner-mediumputki PE-RT kohotettu lämpötilakestävyys normin DIN Välikerros on alumiiniputkea / Putken ulkopinta HDPE MultiFit -PE on happidiffuusiosuojattu komposiittiputki ristiin sidoutusta polyeteenistä PE-c PN 6 (70 C) * saadaakseen optimaalisen yhdistelmän putkien ja osien kanssa ks. taulukkoa sivulla 5 ** maksimaalinen käyttöpaine teollisuuskaasujen kanssa (esim. Argon, Typpi, Hiilihappo): 10 bar *** kuiva paineilma (maksimi elinikä 12 vuotta, maksimaalinen öljypitoisuus 25 mg/m 3 )

12 pistoliittimien lyhyt kuvaus Käyttötarkoitus* PN/Nimellispaine Tiivistys Työkalu ** käyttövesi lämmitys jäähdytysvesi paineilma*** d = mm PN 10 (70 C) EPDM Väri: musta Maksimilämpötila: -30 C 70 C (hetkellisesti jopa 95 C) Pistoliitin asennetaan putkeen käsivoimalla. Muut työkalut eivät ole tarpeelliset. Materiaalit: Liittimet: Putket: Materiaalinumero: CC499K (CuSn5Zn5Pb2-C) normin EN 1282 mukaan Monikerros komposiittiputki MultiFit-Flex normin DIN mukaan, koostuu: inliner-mediumputki PE-RT lisääntyvä lämpötilan kestävyys DIN mukaan. Välikerros on alumiiniputkea, Putken ulkopinta HDPE MultiFit -PE on happidiffuusiosuojattu komposiittiputki ristiin sidoutusta polyeteenistä PE-c * saadaakseen optimaalisen yhdistelmän putkien ja osien kanssa ks. taulukkoa sivulla 5 ** maksimaalinen käyttöpaine teollisuuskaasujen kanssa (esim. Argon, Typpi, Hiilihappo): 10 bar *** kuiva paineilma (maksimi elinikä 12 vuotta, maksimaalinen öljypitoisuus 25 mg/m 3 ) PURAPRESS Kupariseoksesta tehty PURAPRESS - puristusliittmet, lyhyt kuvaus Käyttötarkoitus* PN/Nimellispaine Tiivistys Työkalu PURAPRESS käyttövesi lämmitys jäähdytysvesi paineilma** d = mm PN 16 EPDM Väri: musta Maksimilämpötila: -30 C 120 C (hetkellisesti jopa 1 C) D = mm Puristuskoneet ja-leuat tai -renkaat saa valita vapaasti d = 76,1 108 mm ECO3/ECO301/HCP (katso luku 3.1) Materiaalit: Liittimet: Putket: Putkien sisäpinnat: Kupariseoksesta NiroSan, NiroSan -Eco: Materiaalinumero: normin EN mukaan NiroSan -F: Materiaalinumero: normin EN mukaan Putkien mitat normin EN DVGW-ohjesääntö GW 541, hehkutettu, kiiltokäsitelty ja järjestelmään sovelletut ominaisuudet. Normin EN 10312, mukaiset, ei vahingollisia aineita ja DVGW-ohjesäännön GW 541 vaatimusten mukainen. * saadaakseen optimaalisen yhdistelmän putkien ja osien kanssa ks. taulukkoa sivulla 5 ** kuiva paineilma (maksimi elinikä 12 vuotta, maksimaalinen öljypitoisuus 25 mg/m 3 ) 2.4. Painehäviötaulukko metalli- sekä komposiittiputkille Taulukkoja koskien putkien kitkavastusta ja virtausnopeuksia, riippuen läpijuoksu määriä ja aineen lämpötiloja kaikista järjestelmistä voi ladata SANHAn verkkosivuilta.

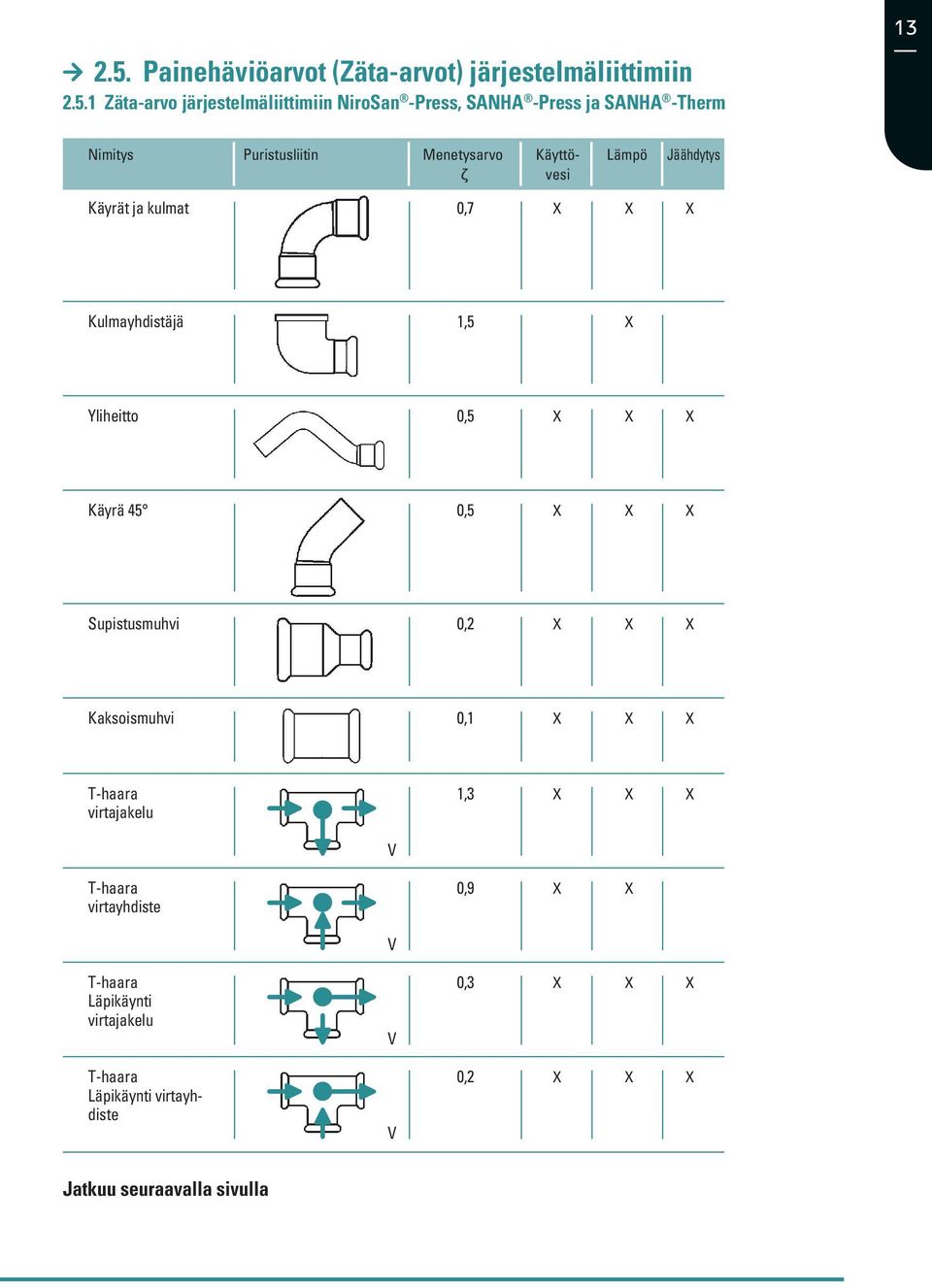

13 2.5. Painehäviöarvot (Zäta-arvot) järjestelmäliittimiin Zäta-arvo järjestelmäliittimiin, ja SANHA -Therm 13 Nimitys Puristusliitin Menetysarvo ζ Käyttövesi Lämpö Jäähdytys Käyrät ja kulmat 0,7 Kulmayhdistäjä 1,5 Yliheitto 0,5 Käyrä 45 0,5 Supistusmuhvi 0,2 Kaksoismuhvi 0,1 T-haara virtajakelu 1,3 V T-haara virtayhdiste 0,9 V T-haara Läpikäynti virtajakelu V 0,3 T-haara Läpikäynti virtayhdiste V 0,2 Jatkuu seuraavalla sivulla

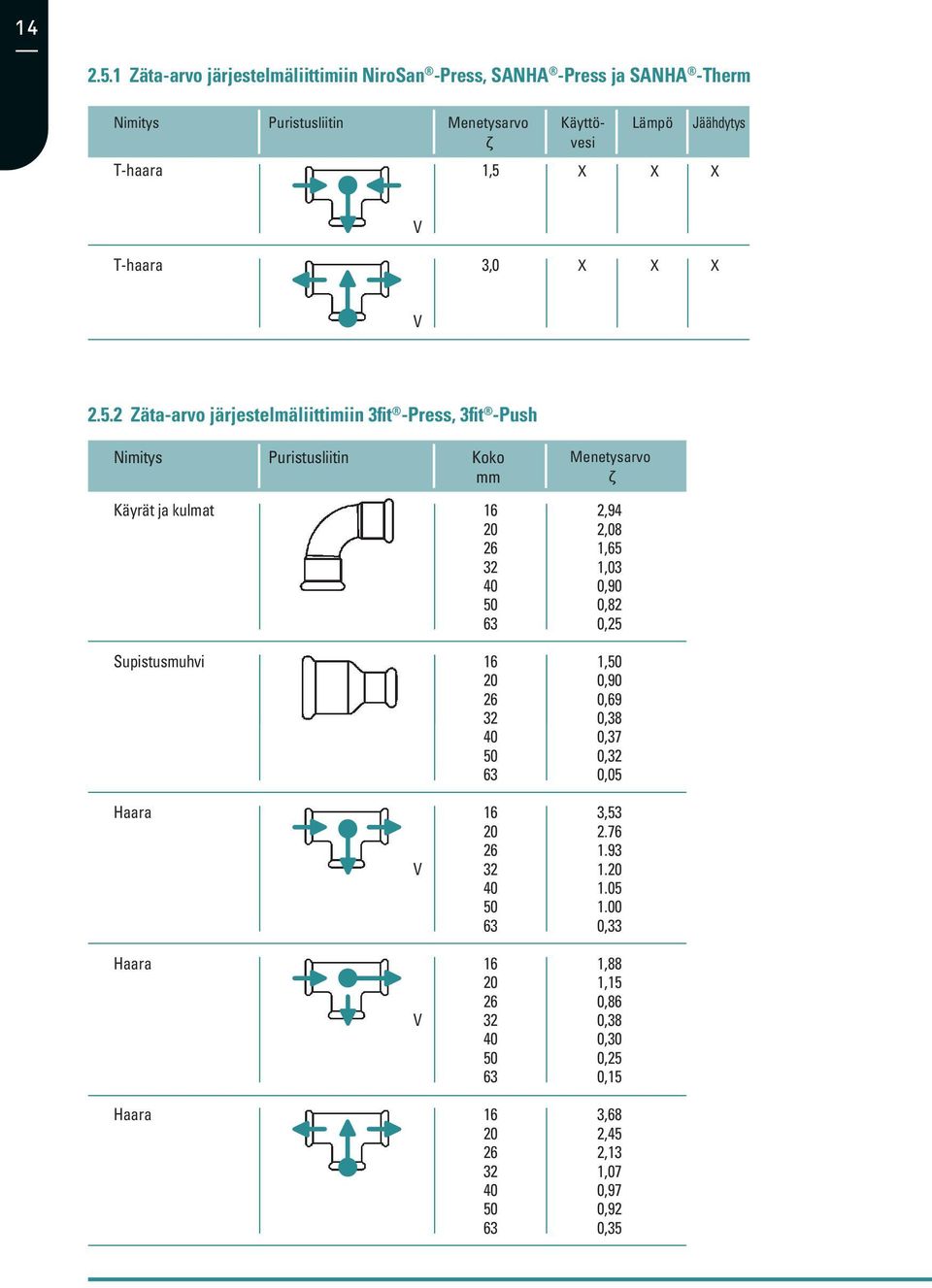

14 Zäta-arvo järjestelmäliittimiin, ja SANHA -Therm Nimitys Puristusliitin Menetysarvo ζ Käyttövesi Lämpö Jäähdytys T-haara 1,5 V T-haara 3,0 V Zäta-arvo järjestelmäliittimiin, Nimitys Puristusliitin Koko mm Menetysarvo ζ Käyrät ja kulmat ,94 2,08 1,65 1,03 0,90 0,82 0,25 Supistusmuhvi , 0,90 0,69 0,38 0,37 0,32 0,05 Haara V , ,33 Haara V ,88 1,15 0,86 0,38 0,30 0,25 0,15 Haara ,68 2,45 2,13 1,07 0,97 0,92 0,35

15 2.6. Putkien pidentyminen pituussuunnassa Kuumaa ainetta kuljettavien putkien piteneminen riippuu materiaalista ja lämpötilaeroista. Jos tämä lämmöstä johtuva putkien piteneminen estetään, putkimateriaalien mekaaniset jännitteet saattavat aiheuttaa sallittujen arvojen ylityksen. Tämä saattaa puolestaan aiheuttaa vaurioita (useimmiten väsymismurtumia). Tämän välttämiseksi putkilla on oltava riittävästi pidentymistilaa. 15 Eri putkimateriaalien lämpölaajeneminen Dl = a l 0 DT Putkimateriaali Lämpölaajenemiskerroin a[ 10-6 K -1 ] ( C) Dl [mm] l:l l 0 = 10 m DT = K HST-teräs 16,5 8,3 Kupari 16,6 8,3 Sinkitty teräs 12,0 6,0 Komposiitti 23,0 11,0 Kuvattuja pituusmuutoksia voidaan usein kompensoida putkiston joustavuudella. Tätä varten putkien kaarteisiin on järjestettävä riittävän taipuisat kiinnittimet asentamalla puristimet oikein. Perusperiaate on, että kahden kiinteän pisteen välissä on aina oltava riittävä laajenemismahdollisuus putkelle. Jos putkien luonnollinen asennustapa ei anna mahdollisuutta riittävään kompensointiin, tämä on toteutettava asentamalla erityinen lisäosa, esimerkiksi metallirunkoinen tasaaja. Jos tilaa on riittävästi, voidaan myös käyttää U-putkitasaajaa. Sisäänrakennettujen mallien kohdalla lämpölaajenemismahdollisuus varmistetaan niin, että putket suojataan tarpeeksi paksulla ja joustavalla, kloridittomalla materiaalilla. Erityisesti sisäkaton läpi kulkevat putket on mikäli näihin kohtiin ei ole tietoisesti asetettu kiinteää kohtaa suojattava huolellisesti Putkien kiinnitysetäisyydet Kiinnittimet saa asentaa ainoastaan putkeen, ei koskaan liittimiin. Jotta kiinteitä pisteitä ei asetettaisi virheellisesti, etäisyys kaarteisiin on säilytettävä. Koska kone- ja laiteliitinnät toimivat kiinteinä pisteinä, myös näihin on jätettävä riittävä etäisyys. Metalliputkien kiinnitysetäisyydet Putken ulkohalkaisija (mm) ,1 88,9 108 Kiinnitysetäisyys (m) 1,25 1,25 1, 2,00 2,25 2,75 3,00 3, 4,00 4,25 4,75 5,00 Liitosputkien kiinnitysetäisyydet Putken ulkohalkaisija (mm) Kiinnitysetäisyys (m) 1,00 1,00 1, 2,00 2, 3,00 3, 4,00

16 Suurimmat sallitut taivutussäteet Ruostumaton teräs-, kupari- ja sinkityt teräsputket voidaan kylmätaivuttaa soveltuvien taivutustyökalujen avulla tiettyyn rajaan asti. Siksi ruostumattomien teräksisten ja seostamattomasta teräksestä valmistettujen SANHA järjestelmäputkien kohdalla on noudatettava taivutussädettä r = 3,5 x d ja kupariputkien kohdalla taivutussädettä r = 3 x d (vähintään), mitattuna mutkan neutraalista akselista. Lisäksi taivutuksen jälkeen tarvitaan riittävän pitkä, lieriömäinen putken kappale jälkityöstöä varten. Jos yllä kerrotut mitat ylittyvät, taivutuslaitteen valmistaja on vastuussa moitteettomasta taivutustuloksesta. SANHA -Therm-järjestelmäputkia voidaan kylmätaivuttaa 28 mm:iin asti. MultiFit -Flex-järjestelmäputkia voidaan taivuttaa manuaalisesti, taivutusjousilla ja taivutuslaitteilla. Käytetystä taivutustavasta riippuen vähimmäistaivutussäteitä r = 2 x d (taivutusvälineellä) ja r = 5 x d (ilman taivutusvälinettä)ei saa alittaa. Putki ei saa puristamisen jälkeen taipua pituudelta 1 x d (ulkohalkaisija). HST-teräs- ja sinkittyjä teräsputkia ei saa lämpötaivuttaa. Juomavesijärjestelmissä olevia kupariputkia (korkeintaan 28 mm) ei saa lämpötaivuttaa Tilan tarve Asennusta varten välttämättömät putkien etäisyydet seinistä, nurkista ja muurausaukoista on ilmoitettu seuraavissa kuvissa ja taulukoissa. Kahden puristuskohdan välinen vähimmäisetäisyys (katso alla oleva taulukko) Putken ulkohalkaisija mm Nimellisleveys ,7 76,1 88, DN Vähimmäisetäisyys seinään (katso alla oleva taulukko) Asennussyvyys (mm) e Amin Vähimmäisetäisyys (mm) Lmin Bmin Vähimmäisetäisyys kahden puristuskohdan välillä sekä seinän ja puristuskohdan välillä Cmin

17 17 Putkiliitosten tekeminen 3.1. Suositellut puristustyökalut Yleiset vaatimukset SANHA vastaa ainoana puristusjärjestelmien valmistajana puristusliitoksen tiiviydestä puristustyökalun valmistajasta riippumatta, mikäli puristuskoneet ja -leuat täyttävät seuraavat vaatimukset: Puristustyökalut on huollettava ja niitä on käytettävä valmistajan antamien ohjeiden mukaisesti. Pienten puristuskoneiden (korkeintaan 28 mm) vähimmäispuristusvoiman on oltava 18 kn ja pultin halkaisijan 10 mm. Perinteisten ja sähköisten puristuskoneiden (korkeintaan 108 mm) vähimmäispuristusvoiman on oltava 30 kn ja pultin halkaisijan 14 mm. Puristusleuoissa ja puristusrenkaissa metallisia putkiliitoksia varten (halkasija kork. 54 mm asti) on oltava M-, V- tai SANHAprofiilia Puristusrenkaissa metallisille liitoksille jotka ovat isommat kuin 54 mm tulee olla M- tai SANHA-profiiili. Muoviputkiliitosten puristusleuoissa ja -renkaissa on oltava alkuperäinen TH-profiili. Käytettävässä järjestelmässä on aina noudatettava SANHAn antamia asennusohjeita SANHA-puristustyökalut Jokaisessa SANHA-puristuskoneessa on pyöreä huoltomerkki. Tässä merkissä on ilmoitettu, milloin kone on seuraavan kerran toimitettava huollettavaksi Novopressyhtiöön tai Novopress-yhtiön valtuuttamaan ammattikorjaamoon. Säännöllisellä huollolla (kerran vuodessa) takuu pitenee kolmeen vuoteen. Toisen järjestelmävalmistajan tai konevalmistajan puristuskoneet on tarkistettava/ huollettava näiden valmistajan tietojen mukaisesti vähintään kuitenkin kerran vuodessa. Puristusleuat altistuvat suurille, heilahteleville voimille. Tämä saattaa äärimmäisessä tapauksessa johtaa materiaalin väsymiseen tai ainakin huomattavaan kulumiseen erityisesti pulttien kohdalla. Vaaralliset onnettomuudet voidaan pois sulkea kahdella tavalla: Puristusleukojen säännöllinen huolto Tässä yhteydessä kaikki kuluneet tai vääntyneet osat vaihdetaan niin, että työstäjän käytössä on huollon jälkeen uudenveroiset puristusleuat. Käyttöiän rajoitukset Toinen mahdollisuus estää onnettomuuksia on nimellismurtumiskohdan kiinnittäminen puristusleukaan niin, että puristusleuka tietyn käyttöiän jälkeen tuhoutuu eikä sitä enää voida käyttää. SANHA-puristusleukojen ja -renkaiden kohdalla käytetään molempia menettelytapoja.

18 18 SANHA-puristusleuoille ja -renkaille sähköisiä puristuskoneita varten (kuvaston nro 6920, 6932, 6933 tai välileukakuvaston nro , , ) sekä SANHA-puristusleuoille ja -renkaille (Service plus) standardipuristuskoneita (yhteensopivat) varten (kuvaston nro 6940, 6932 tai välileukakuvaston nro 6930) käytetään menetelmänä säännöllistä huoltoa. Näissä puristusleuoissa aivan kuten SANHA Novopress -puristuskoneiden yhteydessä kuvattiin on tarkistusmerkki, jossa on ilmoitettu seuraava tarkistuspäivämäärä. Säännöllinen, vuosittainen huolto pidentää näiden puristusleukojen ja puristusrenkaiden takuuta viidellä vuodella. SANHA-puristinleuat, standardimalli (kuvaston nro 6958) pitäisi toimittaa viimeistään 1 vuoden jälkeen ostosta tai puristuksen jälkeen (riippuen siitä, kumpi näistä ehdoista toteutuu ensin) valtuutettuun tarkistuspaikkaan. Tämä tarkistus on toistettava viimeistään 1 vuoden kuluttua edellisestä tarkistuksesta tai uuden puristuskerran jälkeen. On olemassa perinteisiä ja sähköohjattuja puristimia. Perinteisten puristimien kohdalla puristus tapahtuu aina samalla tavalla ja samalla voimalla. Sähköisissä puristimissa sitä vastoin puristinleukaan integroiduilla siruilla jotka kommunikoivat puristuskoneen sähköjärjestelmän kanssa puristukseen tarvittava voima optimoidaan, mikä on suotuisaa työkalun, kiinnitysliittimen ja putken materiaalille. Erityisesti pienikokoisten laitteiden kohdalla tämä pidentää puristusleuan ja puristuskoneen käyttöikää asennustyökalu -järjestelmän asianmukaiseen asennukseen tarvitaan edellä mainittujen puristustyökalujen lisäksi putkisakset (SANHA-tuotenro ) tai soveltuva putkileikkuri sekä mitoista riippuvat kalibrointityökalut, joissa on UVUD-toiminto (puristamattomana epätiivis) (esim. SANHA-tuotenro , tuotenro ), MultiFit -Flexjärjestelmäputkien katkaisua ja kuorimista/kalibrointia varten. Kalibrointityökaluja, jossa on UVUD-toiminto, ei saa käyttää -liittimien kanssa! Kalibrointityökalu, jossa UVUD-toiminto Putkisakset, 16/20 mm asennustyökalu -asennusjärjestelmän asianmukaiseen asennukseen tarvitaan ainoastaan putkisakset (SANHA-tuotenro ) sekä mitoista riippuvat kalibrointityökalut (SANHA-tuotenro , tuotenro ) MultiFit -Flex -järjestelmäputkien katkaisua ja kuorimista/kalibrointia varten. Putkisakset, 16/20 mm Kalibrointityökalu, 16 mm ja 20 mm Jotta putket voidaan valmistella parhaimmalla mahdollisella tavalla, putkisaksien leikkuuterien terävyys sekä kalibrointityökalujen asianmukaiset pintaominaisuudet on säännöllisesti tarkistettava.

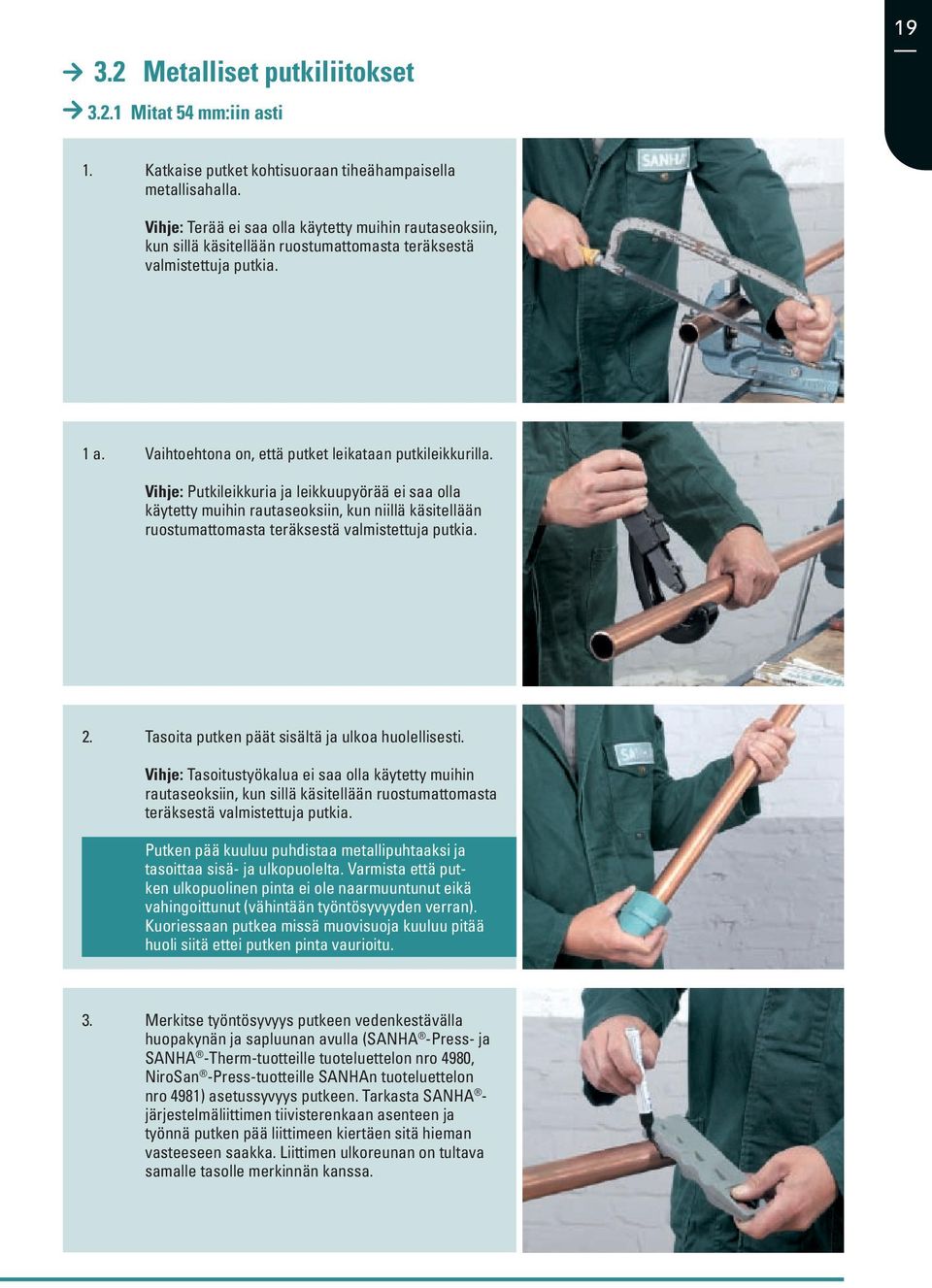

19 3.2 Metalliset putkiliitokset Mitat 54 mm:iin asti Katkaise putket kohtisuoraan tiheähampaisella metallisahalla. Vihje: Terää ei saa olla käytetty muihin rautaseoksiin, kun sillä käsitellään ruostumattomasta teräksestä valmistettuja putkia. 1 a. Vaihtoehtona on, että putket leikataan putkileikkurilla. Vihje: Putkileikkuria ja leikkuupyörää ei saa olla käytetty muihin rautaseoksiin, kun niillä käsitellään ruostumattomasta teräksestä valmistettuja putkia. 2. Tasoita putken päät sisältä ja ulkoa huolellisesti. Vihje: Tasoitustyökalua ei saa olla käytetty muihin rautaseoksiin, kun sillä käsitellään ruostumattomasta teräksestä valmistettuja putkia. Putken pää kuuluu puhdistaa metallipuhtaaksi ja tasoittaa sisä- ja ulkopuolelta. Varmista että putken ulkopuolinen pinta ei ole naarmuuntunut eikä vahingoittunut (vähintään työntösyvyyden verran). Kuoriessaan putkea missä muovisuoja kuuluu pitää huoli siitä ettei putken pinta vaurioitu. 3. Merkitse työntösyvyys putkeen vedenkestävälla huopakynän ja sapluunan avulla (- ja SANHA -Therm-tuotteille tuoteluettelon nro 4980, -tuotteille SANHAn tuoteluettelon nro 4981) asetussyvyys putkeen. Tarkasta SANHA - järjestelmäliittimen tiivisterenkaan asenteen ja työnnä putken pää liittimeen kiertäen sitä hieman vasteeseen saakka. Liittimen ulkoreunan on tultava samalle tasolle merkinnän kanssa.

20 20 4. Valitse puristusleuat liittimen mitan mukaan ja aseta ne puristimeen. Kierrä koneen kiinnitysruuvit kiinni. 5. Tarkasta, että liittimen ulkoreuna on samalla tasolla merkinnän kanssa. Avaa puristusleuat ja aseta ne suorassa kulmassa SANHA -järjestelmäliittimen siten, että liittimen vako kiinnittyy puristusleukojen uraan. 6. Käynnistä puristustoiminto painamalla käynnistyspainiketta. Puristustoimintoa ei voi keskeyttää ennenaikaisesti. Näin varmistetaan, että liitoksesta tulee kestävä ja tiivis. Puristustoiminto voidaan keskeyttää hätätilanteessa painamalla hätäsammutuspainiketta 1). 1) Hätäsammutustilanteen nollauksen jälkeen puristustoimintoa on jatkettava tai se on aloitettava uudestaan alusta. Mitan ollessa mm on suositeltavaa käyttää helppokäyttöisyyden vuoksi puristusrengasta. Asennus tapahtuu aluksi samalla tavalla kuin on kuvattu edellä vaiheissa 1 3. Sen jälkeen jatketaan vaiheisiin 7 10, jos mitta on mm. 7. Puristusrengas toimii moitteettomasti, kun sen liukuvat osat liikkuvat esteettä. Liukuvat osat painuvat itsestään takaisin oikeaan lähtöasentoon jousten avulla. Tällöin on tarkistettava, että liukuvissa osissa ja kuorissa olevat merkkiviivat muodostavat lähtöasennossa yhtenäisen viivan.
