Kumi-, nosturi-, kuljetin- ja hissikaapelit
|
|
- Eija Sala
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Kumi-, nosturi-, kuljetin- ja hissikaapelit Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. PL 74 Ratastie 12 FIN NUMMELA Puh. (09) Fax (09) registered Trademarks see Technical Guidelines 1
2 Nosturi-, kuljetin- ja hissikaapelit PVC lattakaapelit H05VVH6-F, (H)05VVH6-F sivu 4 H07VVH6-F, (H)07VVH6-F sivu 6 Suojaamattomat ja suojatut PVC erikoislattakaapelit YCFLY, KYCFLY, YFLCYK KYFLCY sivu 8 H05VVD3H6-F, KYFLTFY, KYCFLTY, KYFLTCY, KYFLTFCY sivu 10 Kumilattakaapelit NGFLGÖU, (N)GFLGÖU sivu 12 M(StD)HÖU, MCHÖU (EMC) sivu 14 Halogeenittomat lattakaapelit TPR/TPR sivu 16 PVC-nosturikaapelit KYSTY, KYSTUY sivu 18 KYSSTUY, KYSTCY, KYSTCUY, KYSTFUY sivu 20 PVC-ohjauskaapelit riippuohjaimiin YMHY-KT sivu 22 FYMYTW sivu 24 Kuminen ohjauskaapeli vedonpoistoköydellä FLGÖU sivu 26 STN sivu 28 STCN (EMC) sivu 30 Rumpukaapelit TROMMELFLEX PUR-HF sivu 32 TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J sivu 34 CORDAFLEX (SMK) (N)SHTÖU-J sivu 36 TROMMELFLEX (N)SHTÖU-J UL sivu 38 Korikaapelit SPREADERFLEX YSLTÖ sivu 40 BASKETHEAVYFLEX sivu 42 Kumiset ohjauskaapelit kaapelivaunujärjestelmiin FESTOONFLEX PUR-HF sivu 44 RONDOFLEX NGRDGÖU sivu 46 RONDOFLEX (C)-FC (N)GRDGCGÖU sivu 48 Akunlatauskaapeli WYBLYK sivu 50 2
3 Kevyet ja keskiraskaat taipuisat kumikaapelit H05RR-F/H05RN-F sivu 52 Raskaat taipuisat kumikaapelit H07RN-F, A07RN-F sivu 54 H07ZZ-F sivu 56 NSSHÖU sivu 58 Hitsauskaapelit H01N2-D, H01N2-E sivu 60 Erikoiskumikaapeli NSGAFÖU sivu 62 Tekniset sivut sivut
4 H05VVH6-F; (H)05VVH6-F Muovilattakaapeli Käyttö Nosturien, hissien ja kuljetinlaitteiden ohjaus- ja virransyöttökaapelina kuivissa, kosteissa ja märissä tiloissa. Erikoispiirteet merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihin Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan Johdineriste PVC Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Johdinjärjestys yhdensuuntaiset johtimet / johdinniput rinnakkain Tekniset tiedot Nimellisjännite Uo/U 300/500 V Koestusjännite 2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus DIN VDE 0298 osa 3 mukaan Taivutussäde, liikuteltava asennus DIN VDE 0298 osa 3 mukaan Johtimen suurin sallittu lämpötila +70 C Käyttölämpötila, kiinteä asennus -30 C / +60 C Käyttölämpötila, liikuteltava asennus -20 C / +60 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0281 osa 403 mukaan Pidätämme oikeuden teknisiin muutoksiin. 4
5 H05VVH6-F; (H)05VVH6-F H05VVH6-F; (H)05VVH6-F Johdinluku x Mitat (korkeus x leveys) Kuparimäärä Paino poikkipinta n x mm 2 mm kg/km n. kg/km 4 G 0,75 4,2 X 13,0 29,0 100,0 8 G 0,75 4,2 X 25,5 58,0 190,0 12 G 0,75 4,2 X 33,5 86,0 260,0 16 G 0,75 4,2 X 45,0 102,0 350,0 18 G 0,75 4,2 X 51,0 130,0 400,0 20 G 0,75 4,2 X 54,5 144,0 430,0 24 G 0,75 4,2 X 65,0 173,0 510,0 4 G 1 4,4 X 13,5 38,0 115,0 5 G 1 4,4 X 16,0 48,0 135,0 8 G 1 4,4 X 26,5 77,0 220,0 12 G 1 4,4 X 36,0 116,0 310,0 18 G 1 4,4 X 55,0 173,0 470,0 24 G 1 4,4 x 70,0 231,0 600,0 3 X (4 G 1) 8,1 X 19,5 115,0 300,0 4 X (4 G 1) 8,1 X 25,6 154,0 400,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 5

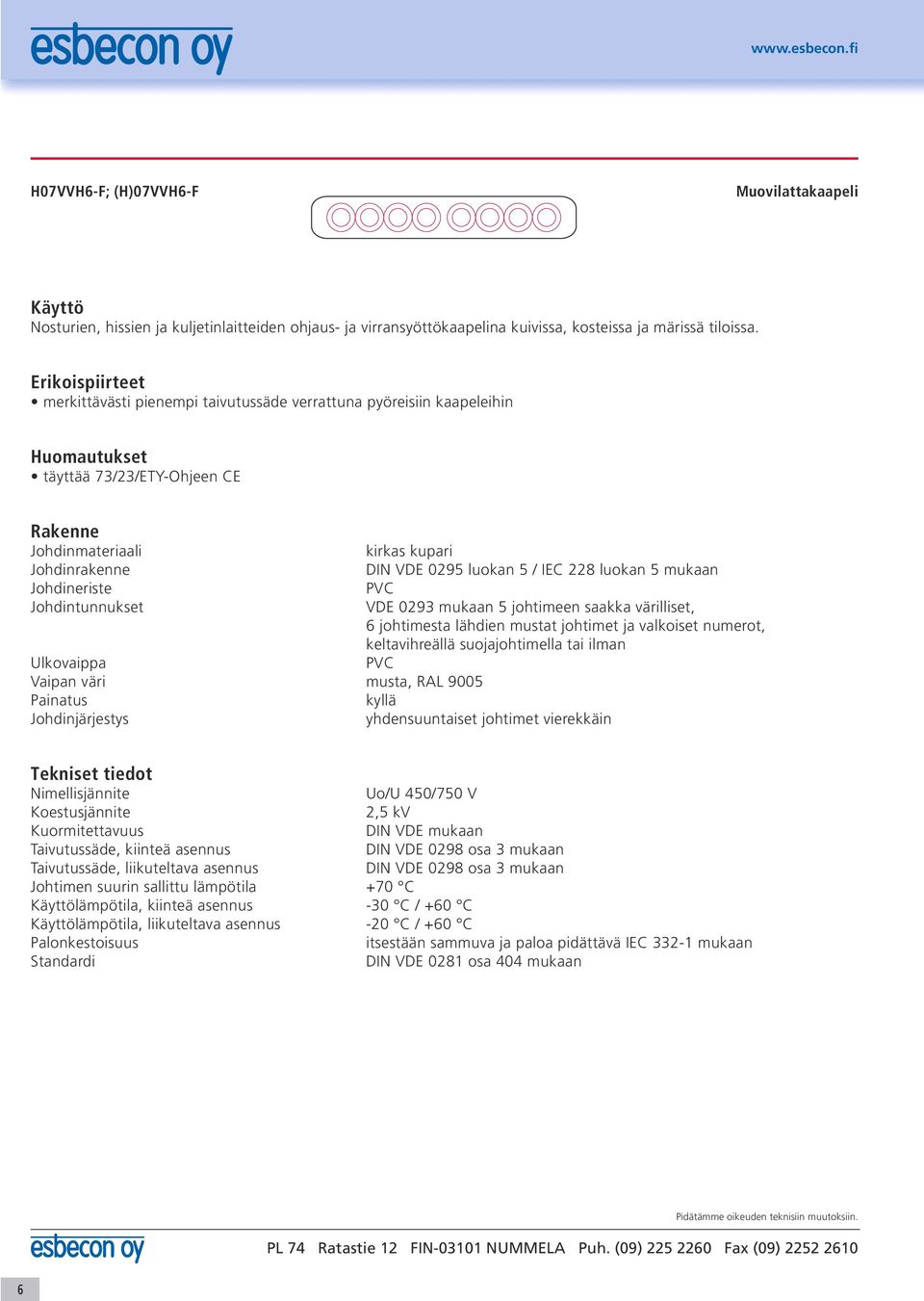

6 H07VVH6-F; (H)07VVH6-F Muovilattakaapeli Käyttö Nosturien, hissien ja kuljetinlaitteiden ohjaus- ja virransyöttökaapelina kuivissa, kosteissa ja märissä tiloissa. Erikoispiirteet merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihin Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan Johdineriste PVC Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähdien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Johdinjärjestys yhdensuuntaiset johtimet vierekkäin Tekniset tiedot Nimellisjännite Uo/U 450/750 V Koestusjännite 2,5 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus DIN VDE 0298 osa 3 mukaan Taivutussäde, liikuteltava asennus DIN VDE 0298 osa 3 mukaan Johtimen suurin sallittu lämpötila +70 C Käyttölämpötila, kiinteä asennus -30 C / +60 C Käyttölämpötila, liikuteltava asennus -20 C / +60 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0281 osa 404 mukaan Pidätämme oikeuden teknisiin muutoksiin. 6
7 H07VVH6-F; (H)07VVH6-F H07VVH6-F; (H)07VVH6-F Johdinluku x Mitat (korkeus x leveys) Kuparimäärä Paino poikkipinta n x mm 2 mm kg/km n. kg/km 4 X 1,5 5,0 X 14,5 58,0 150,0 8 X 1,5 5,0 X 27,8 115,0 300,0 12 X 1,5 5,0 X 39,5 173,0 420,0 4 G 1,5 5,0 X 14,5 58,0 150,0 5 G 1,5 5,0 X 17,3 72,0 180,0 7 G 1,5 5,0 X 25,3 101,0 260,0 8 G 1,5 5,0 X 27,8 115,0 300,0 10 G 1,5 5,0 X 33,7 144,0 360,0 12 G 1,5 5,0 X 39,5 173,0 420,0 14 G 1,5 5,0 X 46,5 202,0 500,0 16 G 1,5 5,0 X 51,9 235,0 560,0 18 G 1,5 5,0 X 59,3 259,0 620,0 24 G 1,5 5,2 X 83,0 346,0 820,0 4 G 2,5 5,7 X 17,9 96,0 210,0 5 G 2,5 5,7 X 21,2 120,0 260,0 7 G 2,5 5,7 X 31,3 168,0 380,0 8 G 2,5 5,7 X 33,2 192,0 405,0 12 G 2,5 5,7 X 49,1 288,0 620,0 24 G 2,5 5,9 X 102,0 480, ,0 4 G 4 6,6 X 20,2 154,0 300,0 5 G 4 6,6 X 24,6 192,0 390,0 7 G 4 6,6 X 35,6 269,0 550,0 12 G 4 6,6 X 57,0 462,0 880,0 4 G 6 7,2 X 22,2 230,0 385,0 5 G 6 7,2 X 26,6 290,0 530,0 7 G 6 7,4 X 43,0 403,0 750,0 4 G 10 9,1 X 27,8 384,0 620,0 5 G 10 9,1 X 34,9 480, ,0 4 G 16 10,8 X 35,5 614,0 990,0 5 G 16 11,2 X 43,5 770, ,0 4 G 25 12,8 X 40,8 960, ,0 4 G 35 14,6 X 48, , ,0 4 G 50 16,2 X 53, , ,0 4 G 70 18,0 X 61, , ,0 4 G 95 20,5 X 70, , ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 7
8 YCFLY, YFLCY, KYCFLY, KYFLCY (EMV) Häiriösuojattu muovilattakaapeli Käyttö Nosturien, hissien ja kuljetinlaitteiden ohjaus- ja virransyöttökaapelina kuivissa, kosteissa ja märissä tiloissa. Erikoispiirteet merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihin kylmää kestävät tyypit KYCFLY, KYFLCY Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5 / 6 / IEC 228 luokan 5 / 6 mukaan Johdineriste PVC Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka väçrilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Johdinsuoja yksittäisjohdin/johdinkimppu varustettuna kuparilankapalmikolla tai tinatulla kuparilankapalmikolla; peitto n. 80%-90% Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Johdinjärjestys yhdensuuntaiset johtimet/johdinniput rinnakkain Tekniset tiedot Nimellisjännite 0,5 mm2 = 300 V, > 1,0 mm2 = Uo/U 300/500 V Koestusjännite 1,2 kv/2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 10 x d Taivutussäde, liikuteltava asennus 10 x d Johtimen suurin sallittu lämpötila +70 C Käyttölämpötila, kiinteä asennus -25 C/-40 C / +60 C/+70 C Käyttölämpötila, liikuteltava asennus -25 C/-30 C / +60 C/+70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 8

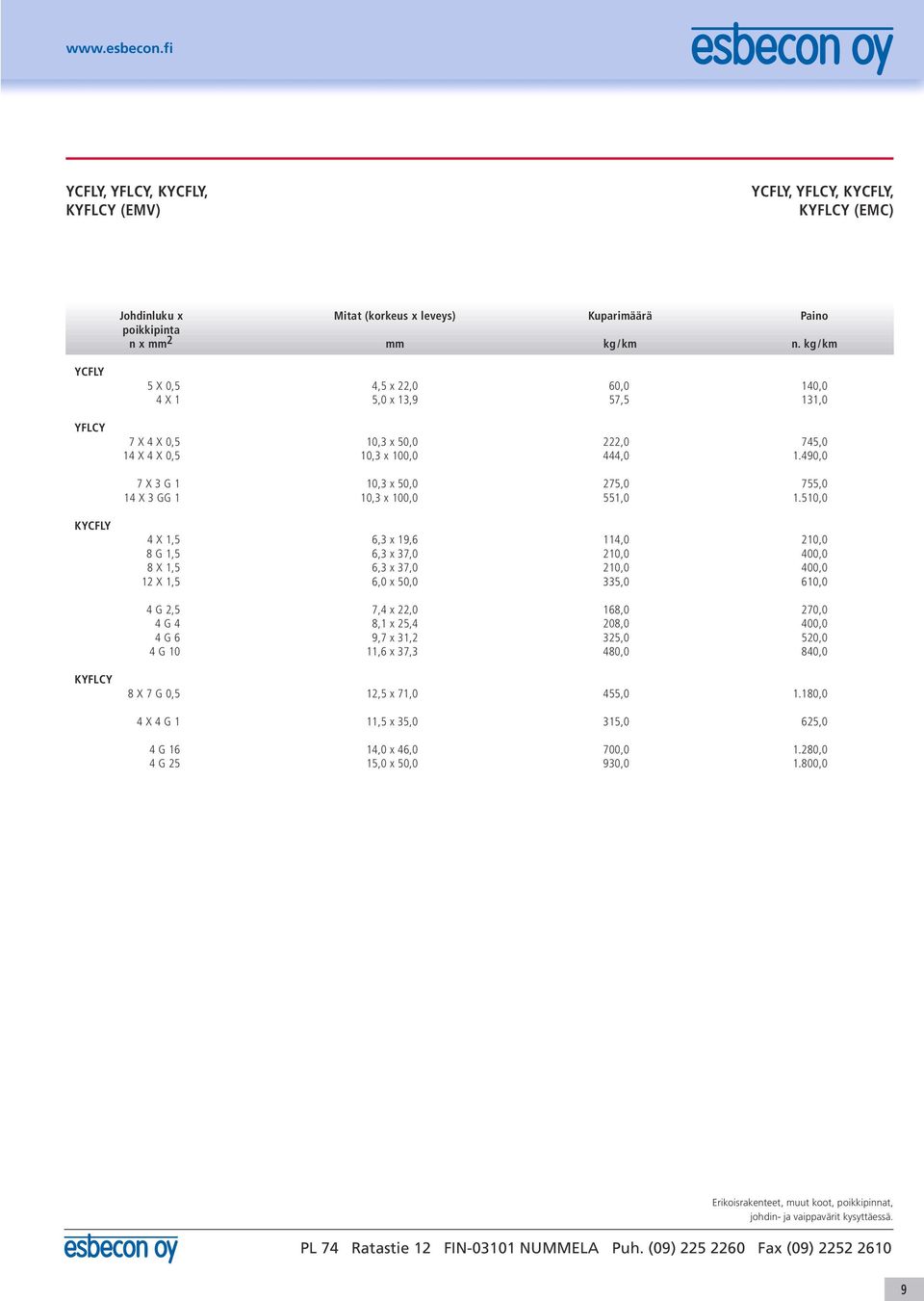

9 YCFLY, YFLCY, KYCFLY, KYFLCY (EMV) YCFLY, YFLCY, KYCFLY, KYFLCY (EMC) Johdinluku x Mitat (korkeus x leveys) Kuparimäärä Paino poikkipinta n x mm 2 mm kg/km n. kg/km YCFLY YFLCY 5 X 0,5 4,5 x 22,0 60,0 140,0 4 X 1 5,0 x 13,9 57,5 131,0 7 X 4 X 0,5 10,3 x 50,0 222,0 745,0 14 X 4 X 0,5 10,3 x 100,0 444, ,0 7 X 3 G 1 10,3 x 50,0 275,0 755,0 14 X 3 GG 1 10,3 x 100,0 551, ,0 KYCFLY 4 X 1,5 6,3 x 19,6 114,0 210,0 8 G 1,5 6,3 x 37,0 210,0 400,0 8 X 1,5 6,3 x 37,0 210,0 400,0 12 X 1,5 6,0 x 50,0 335,0 610,0 4 G 2,5 7,4 x 22,0 168,0 270,0 4 G 4 8,1 x 25,4 208,0 400,0 4 G 6 9,7 x 31,2 325,0 520,0 4 G 10 11,6 x 37,3 480,0 840,0 KYFLCY 8 X 7 G 0,5 12,5 x 71,0 455, ,0 4 X 4 G 1 11,5 x 35,0 315,0 625,0 4 G 16 14,0 x 46,0 700, ,0 4 G 25 15,0 x 50,0 930, ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 9

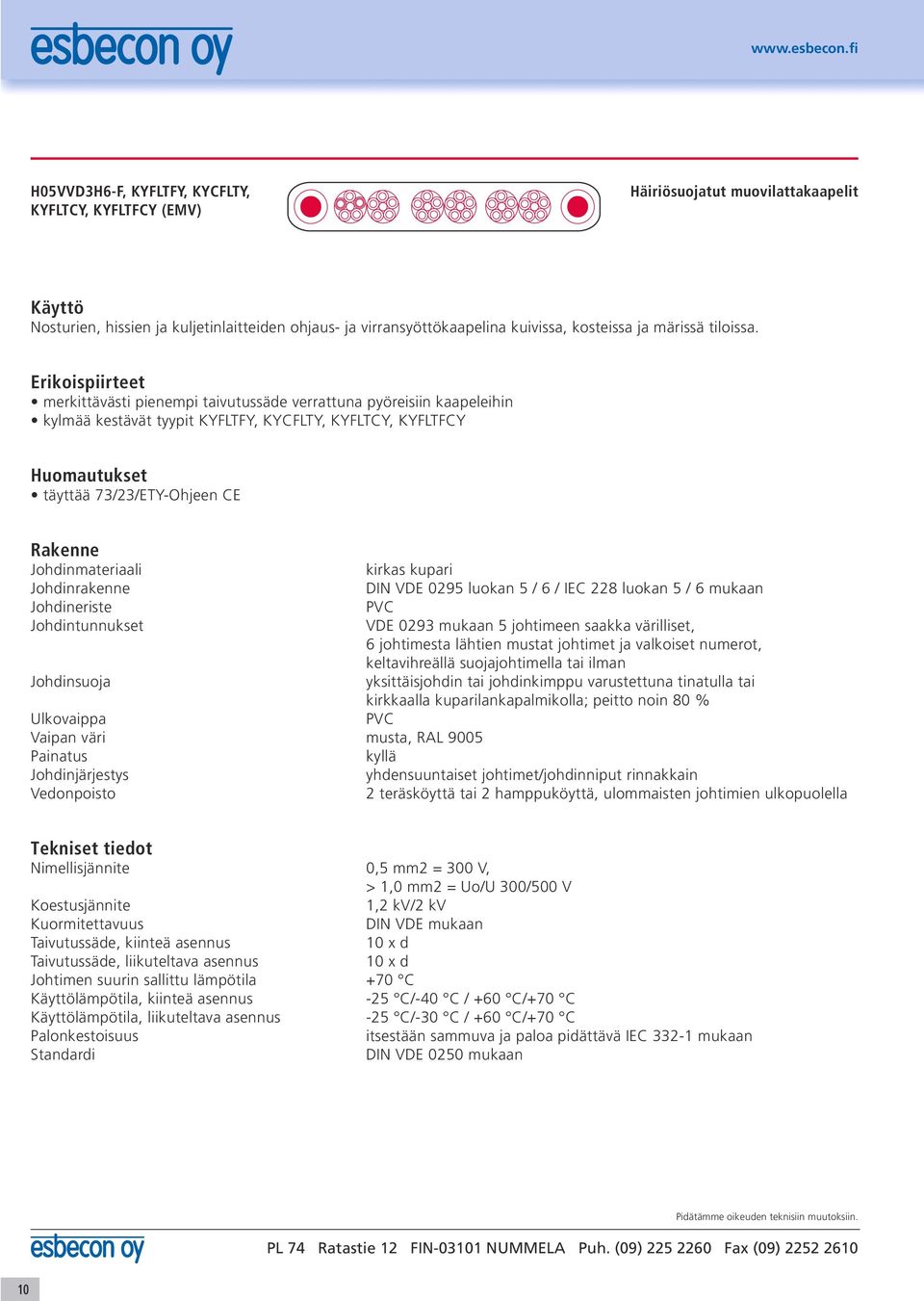

10 H05VVD3H6-F, KYFLTFY, KYCFLTY, KYFLTCY, KYFLTFCY (EMV) Häiriösuojatut muovilattakaapelit Käyttö Nosturien, hissien ja kuljetinlaitteiden ohjaus- ja virransyöttökaapelina kuivissa, kosteissa ja märissä tiloissa. Erikoispiirteet merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihin kylmää kestävät tyypit KYFLTFY, KYCFLTY, KYFLTCY, KYFLTFCY Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5 / 6 / IEC 228 luokan 5 / 6 mukaan Johdineriste PVC Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Johdinsuoja yksittäisjohdin tai johdinkimppu varustettuna tinatulla tai kirkkaalla kuparilankapalmikolla; peitto noin 80 % Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Johdinjärjestys yhdensuuntaiset johtimet/johdinniput rinnakkain Vedonpoisto 2 teräsköyttä tai 2 hamppuköyttä, ulommaisten johtimien ulkopuolella Tekniset tiedot Nimellisjännite 0,5 mm2 = 300 V, > 1,0 mm2 = Uo/U 300/500 V Koestusjännite 1,2 kv/2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 10 x d Taivutussäde, liikuteltava asennus 10 x d Johtimen suurin sallittu lämpötila +70 C Käyttölämpötila, kiinteä asennus -25 C/-40 C / +60 C/+70 C Käyttölämpötila, liikuteltava asennus -25 C/-30 C / +60 C/+70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 10
11 H05VVD3H6-F, KYFLTFY, KYCFLTY, KYFLTCY, KYFLTFCY (EMV) H05VVD3H6-F, KYFLTFY, KYCFLTY, KYFLTCY, KYFLTFCY (EMC) Johdinluku x Mitat (korkeus x leveys) Kuparimäärä Paino Riippukorkeus poikkipinta n x mm 2 mm kg/km n. kg/km m H05VVD3H6-F 16 G 1 5,5 x 52,0 154,0 500, G 1 5,5 x 76,0 230,0 800, X 5 G 1 11,0 x 75,0 445,0 960,0 80 KYFLTFY 22 G X 0,5 5,5 x 76,0 237,0 850, G X 0,5 11,0 x 68,0 305, ,00 24 G X 2 X 0,5 11,0 x 68,0 289,0 980, G X 0,5 + 1 X 75Ω 11,0 x 68,0 305, ,0 80 KYCFLTY 6 G 2,5 8,0 x 37,5 246,0 410,0 80 KYFLTCY 5 X 4 X 0,5 7,8 x 39,7 175,0 450, X 5 G 1 10,0 x 68,5 288, ,0 80 KYFLTFCY 28 G X 0,5 11,0 x 68,0 305, ,0 80 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 11

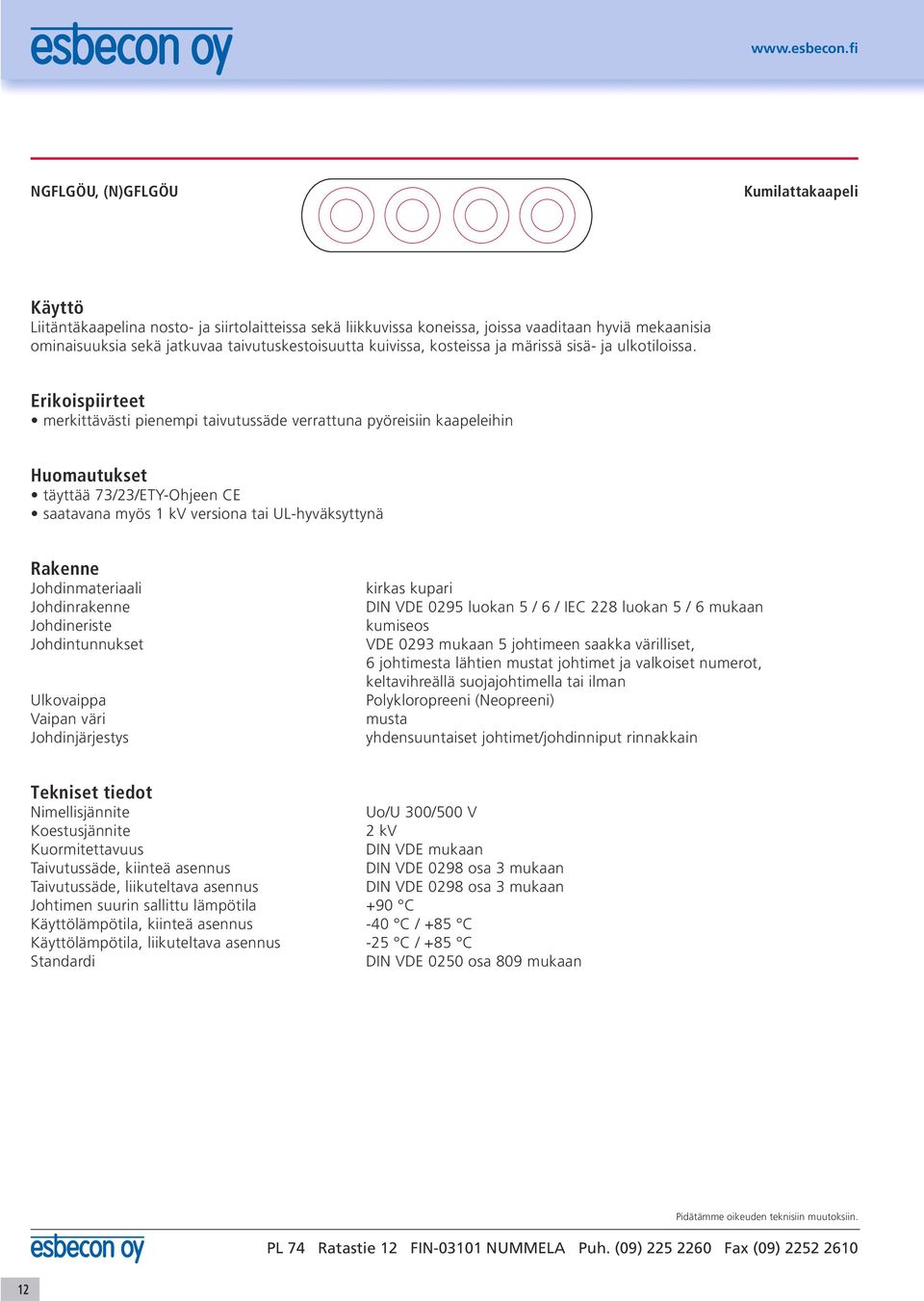

12 NGFLGÖU, (N)GFLGÖU Kumilattakaapeli Käyttö Liitäntäkaapelina nosto- ja siirtolaitteissa sekä liikkuvissa koneissa, joissa vaaditaan hyviä mekaanisia ominaisuuksia sekä jatkuvaa taivutuskestoisuutta kuivissa, kosteissa ja märissä sisä- ja ulkotiloissa. Erikoispiirteet merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihin Huomautukset täyttää 73/23/ETY-Ohjeen CE saatavana myös 1 kv versiona tai UL-hyväksyttynä Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Ulkovaippa Vaipan väri Johdinjärjestys kirkas kupari DIN VDE 0295 luokan 5 / 6 / IEC 228 luokan 5 / 6 mukaan kumiseos VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Polykloropreeni (Neopreeni) musta yhdensuuntaiset johtimet/johdinniput rinnakkain Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -40 C / +85 C Uo/U 300/500 V 2 kv DIN VDE mukaan DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Käyttölämpötila, liikuteltava asennus -25 C / +85 C Standardi DIN VDE 0250 osa 809 mukaan Pidätämme oikeuden teknisiin muutoksiin. 12
13 NGFLGÖU, (N)GFLGÖU NGFLGÖU, (N)GFLGÖU Johdinluku x Mitat (korkeus x leveys) Kuparimäärä Paino poikkipinta n x mm 2 mm kg/km n. kg/km 4 G 1,5 6,2 x 16,6 58,0 220,0 5 G 1,5 6,0 x 21,3 72,0 240,0 7 G 1,5 6,0 x 27,6 101,0 300,0 8 G 1,5 6,2 x 30,8 115,0 400,0 10 G 1,5 6,7 x 39,2 144,0 600,0 12 G 1,5 6,8 x 45,6 173,0 630,0 4 G 2,5 7,4 x 19,6 96,0 290,0 5 G 2,5 7,4 x 25,1 120,0 340,0 7 G 2,5 7,4 x 32,8 168,0 540,0 8 G 2,5 7,4 x 36,5 192,0 585,0 10 G 2,5 8,0 x 48,0 240,0 680,0 12 G 2,5 8,0 x 54,1 288,0 870,0 4 G 4 9,0 x 24,0 154,0 470,0 5 G 4 9,0 x 32,0 192,0 520,0 7 G 4 9,0 x 40,9 269,0 820,0 4 G 6 9,6 x 27,0 230,0 620,0 5 G 6 9,6 x 34,1 288,0 750,0 7 G 6 9,6 x 45,3 403,0 920,0 4 G 10 11,3 x 32,8 384,0 960,0 5 G 10 11,3 x 41,6 480, ,0 7 G 10 11,3 x 55,9 672, ,0 4 G 16 13,0 x 37,6 614, ,0 5 G 16 13,0 x 50,0 768, ,0 7 G 16 13,4 x 63, , ,0 4 G 25 14,5 x 43,8 960, ,0 5 G 25 16,0 x 60, , ,0 7 G 25 15,7 x 76, , ,0 4 G 35 16,8 x 51, , ,0 7 G 35 17,4 x 87, , ,0 4 G 50 19,3 x 60, , ,0 4 G 70 21,5 x 69, , ,0 4 G 95 24,5 x 78, , ,0 4 G ,0 x 86, , ,0 3 X 4 G 1,5 15,0 x 35,0 173,0 810,0 4 X 4 G 1,5 15,0 x 45,0 231, ,0 6 X 4 G 1,5 12,5 x 55,0 346, ,0 3 X 4 G 2,5 17,0 x 41,0 288, ,0 4 X 4 G 2,5 17,0 x 53,0 385, ,0 6 X 4 G 2,5 15,8 x 69,2 576, ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 13
14 M(StD)HÖU, MCHÖU (EMV) Häiriösuojatut kumilattakaapelit Käyttö Liitäntäkaapelina nosto- ja siirtolaitteissa sekä liikkuvissa koneissa, joissa vaaditaan hyviä mekaanisia ominaisuuksia sekä jatkuvaa taivutuskestoisuutta sekä häiriösuojausta (peitto 85%). Kuivissa, kosteissa ja märissä sisä- ja ulkotiloissa. Hyvät EMC-ominaisuudet. Erikoispiirteet merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihin Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Johdinsuoja Ulkovaippa Vaipan väri Johdinjärjestys kirkas kupari DIN VDE 0295 luokan 6 / IEC 228 luokan 6 mukaan kumiseos VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman M(StD)HÖU = folio + tinattu kuparilankapalmikko MCHÖU = tinattu kuparilankapalmikko, peitto noin 85 % Polykloropreeni (Neopreeni) musta yhdensuuntaiset johtimet rinnakkain Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -40 C / +80 C Uo/U 300/500 V 2 kv DIN VDE mukaan DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Käyttölämpötila, liikuteltava asennus -25 C / +80 C Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 14
15 M(StD)HÖU, MCHÖU (EMV) M(StD)HÖU, MCHÖU (EMC) Johdinluku x Mitat (korkeus x leveys) Kuparimäärä Paino poikkipinta n x mm 2 mm kg/km n. kg/km 4 G 1,5 8,0 x 22,5 99,0 291,0 8 G 1,5 8,0 x 41,1 228,0 537,0 12 G 1,5 8,0 x 59,8 342,0 795,0 4 G 2,5 8,6 x 24,2 163,0 437,0 6 G 2,5 8,6 x 33,8 245,0 562,0 12 G 2,5 8,6 x 65,1 493, ,0 4 G 4 9,1 x 26,3 241,0 493,0 4 G 6 9,8 x 29,1 353,0 603,0 4 G 10 11,7 x 35,4 497,0 946,0 4 G 16 13,5 x 41,1 805, ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 15

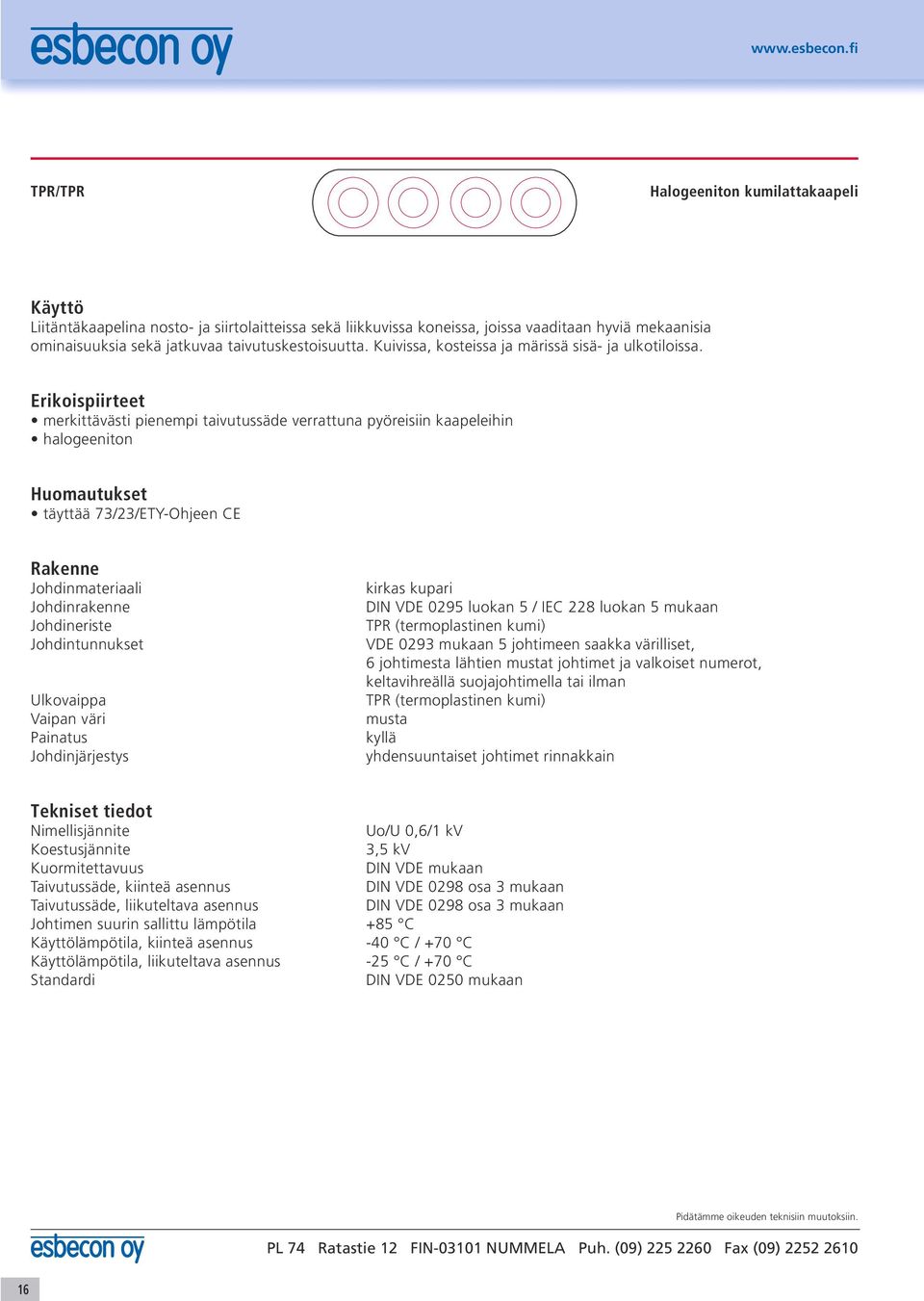

16 TPR/TPR Halogeeniton kumilattakaapeli Käyttö Liitäntäkaapelina nosto- ja siirtolaitteissa sekä liikkuvissa koneissa, joissa vaaditaan hyviä mekaanisia ominaisuuksia sekä jatkuvaa taivutuskestoisuutta. Kuivissa, kosteissa ja märissä sisä- ja ulkotiloissa. Erikoispiirteet merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihin halogeeniton Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Ulkovaippa Vaipan väri Painatus Johdinjärjestys kirkas kupari DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan TPR (termoplastinen kumi) VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman TPR (termoplastinen kumi) musta kyllä yhdensuuntaiset johtimet rinnakkain Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +85 C Käyttölämpötila, kiinteä asennus -40 C / +70 C Uo/U 0,6/1 kv 3,5 kv DIN VDE mukaan DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Käyttölämpötila, liikuteltava asennus -25 C / +70 C Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 16
17 TPR/TPR TPR/TPR Johdinluku x Mitat (korkeus x leveys) Kuparimäärä Paino poikkipinta n x mm 2 mm kg/km n. kg/km 4 G 1,5 5,0 x 16,0 58,0 110,0 8 G 1,5 5,0 x 29,0 115,0 220,0 12 G 1,5 5,0 x 41,0 175,0 320,0 4 G 2,5 5,7 x 19,0 96,0 170,0 8 G 2,5 5,7 x 35,0 190,0 330,0 12 G 2,5 5,7 x 51,0 290,0 490,0 4 G 4 6,5 x 21,0 154,0 250,0 4 G 6 7,0 x 23,5 230,0 330,0 4 G 10 9,0 x 29,0 380,0 550,0 4 G 16 10,4 x 35,0 610,0 800,0 4 G 25 13,5 x 45,5 960, ,0 4 G 35 14,8 x 50, , ,0 4 G 50 16,5 x 56, , ,0 4 G 70 18,0 x 63, , ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 17
18 KYSTY, KYSTUY Muoviset ohjauskaapelit Käyttö Erittäin taipuisa hissin ohjauskaapeli varustettuna tekstiilirakenteisella vahvisteosalla. Sopii käytettäväksi kuivissa ja kosteissa tiloissa. Erikoispiirteet KYSTY: ilman tukipunosta KYSTUY: varustettu tukipunoksella Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5 / 6 / IEC 228 luokan 5 / 6 mukaan Johdineriste PVC Johdintunnukset VDE 0293 mukaiset mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Johdinjärjestys kerroksittain Vedonpoisto tekstiilirakenteinen keskiosa Tekniset tiedot Nimellisjännite Uo/U 300/500 V Koestusjännite 2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 12 x d Taivutussäde, liikuteltava asennus 12 x d Käyttölämpötila, kiinteä asennus -30 C / +70 C Käyttölämpötila, liikuteltava asennus -30 C / +70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 18
19 KYSTY, KYSTUY KYSTY, KYSTUY Johdinluku x Mitat (korkeus x leveys) Kuparimäärä Paino Riippukorkeus poikkipinta n x mm 2 mm kg/km n. kg/km m KYSTY 7 G 1 11,0 67,0 195, G 1 12,8 92,0 230, G 1 17,5 172,8 355, G 1 19,5 230,4 465, G 1 23,8 288,0 660,0 30 KYSTUY, 12 G 0,75 16,2 86,0 277, G 1 15,4 86,4 288, G 1 18,7 123,0 385, G 1 19,0 181,0 480, G 1 22,3 252,0 630, G 1 24,4 288,0 785, G 1 26,5 345,6 950,0 50 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 19
20 KYSSTUY, KYSTCY, KYSTCUY, KYSTFUY Muoviset ohjauskaapelit Käyttö Erittäin taipuisa hissin ohjauskaapeli varustettuna vahvisteosalla. Sopii käytettäväksi kuivissa ja märissä tiloissa. Erikoispiirteet KYSTCY: ilman tukipunosta, suojattu, EMC KYSTCUY: varustettu tukipunoksella, suojattu, EMC KYSTFUY: tukipunos ja yksittäin suojatut johtimet 0.5 mm2, EMC Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 6 / IEC 228 luokan 6 mukaan Johdineriste PVC, PE (0,5) Johdintunnukset VDE 0293 mukaiset mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman, KYSTFUY: johdin 0,5mm2 läpinäkyvä Kokonaissuoja tinattu kuparilankapalmikko peitto noin 80 % Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Johdinjärjestys kerroksittain Vedonpoisto tekstiiliköysi keskellä Tekniset tiedot Nimellisjännite 0,5 mm2 = 300 V, > 1,0 mm2 = Uo/U 300/500 V Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 12 x d Taivutussäde, liikuteltava asennus 12 x d Käyttölämpötila, kiinteä asennus -30 C / +70 C Käyttölämpötila, liikuteltava asennus -30 C / +70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 20
21 KYSSTUY, KYSTCY, KYSTCUY, KYSTFUY KYSSTUY, KYSTCY, KYSTCUY, KYSTFUY Johdinluku x Ulkohalkaisija Kuparimäärä Paino Riippukorkeus Köyden vetolujuus poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km m N KYSSTUY 18 G 1 17,5 181,0 390, KYSTCY 4 X 0,75 9,0 69,0 123, X 0,75 11,3 77,0 185, X 0,75 11,5 106,0 198, X 0,75 15,9 159,0 277, KYSTCUY 12 G 1 18,6 175,0 360, G 1 19,1 255,0 490, G 1 21,8 301,0 650,0 50 KYSTFUY 28 G X 0,5 24,4 305,3 740, Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 21
22 YMHY-KT Muovinen ohjauskaapeli Käyttö Liitäntä- ja ohjauskaapeli hissejä ja kuljettimia varten, nostotasojen ja erityisesti sähköisten nostolaitteiden riippuohjaimia varten. Sopiva käytettäväksi kuivissa, kosteissa ja märissä tiloissa. Erikoispiirteet suurta vetojännitystä kestävä hamppu/sisal-vahvisteosa Huomautukset ota ehdottomasti huomioon asennusohjeet täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 6 / IEC 228 luokan 6 mukaan Johdineriste PVC Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Johdinjärjestys kerroksittain Vedonpoisto hamppu/sisal-keskiosa Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Uo/U 300/500 V 2 kv DIN VDE mukaan 12,5 x d 12,5 x d pakko-ohjattuna 20 x d Johtimen suurin sallittu lämpötila +70 C Käyttölämpötila, kiinteä asennus -40 C/+55 C Käyttölämpötila, liikuteltava asennus -30 C/+55 C Palonkestoisuus Standardi itsestään sammuva ja paloa pidättävä IEC mukaan DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 22
23 YMHY-KT YMHY-KT Johdinluku x Ulkohalkaisija Kuparimäärä Paino Köyden vetolujuus poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km N 18 G 1 18,0 173,0 350, X 1,5 11,2 58,0 158, X 1,5 11,2 86,0 179, X 1,5 12,2 101,0 212, X 1,5 13,5 115,0 252, X 1,5 15,7 144,0 327, X 1,5 17,6 173,0 401, X 1,5 17,9 259,0 480, X 1,5 21,0 346,0 652, G 1,5 17,6 173,0 401, G 1,5 17,9 265,0 480, GG 1,5 24,5 444,0 858, X 2,5 13,4 96,0 230, X 2,5 14,6 168,0 321, X 2,5 16,1 192,0 382, Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 23
24 FYMYTW Riippuohjainkaapeli Käyttö Liitäntä- ja ohjauskaapeli hissejä ja kuljettimia varten, nostotasojen erityisesti sähköisten nostolaitteiden riippuohjaimia varten. Sopii käytettäväksi kuivissa, kosteissa ja märissä tiloissa. Erikoispiirteet teräsvaijeri, vetolujuus 1400 N Huomautukset ei väänny aksiaalisesti kestää suurta kuormitusta täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan Johdineriste termoplastinen muovi Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien numeroidut johtimet, keltavihreällä suojajohtimella tai ilman Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Johdinjärjestys kerroksittain Vedonpoisto 2 teräsvaijeria vaipan molemmin puolin Tekniset tiedot Nimellisjännite Uo/U 300/500 V Koestusjännite 2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 10 x d Taivutussäde, liikuteltava asennus 10 x d Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -30 C/+70 C Käyttölämpötila, liikuteltava asennus -30 C/+70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 24
25 FYMYTW FYMYTW Johdinluku x Ulkohalkaisija Kuparimäärä Paino Köyden vetolujuus poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km N 12 G 1 14,9 (27,3) 115,0 408, G 1 17,0 (32,0) 173,0 590, G 1 21,0 (36,0) 240,0 751, G 1,5 14,9 (27,3) 115,0 419, G 1,5 16,5 (31,5) 173,0 515, G 1,5 21,0 (36,0) 288,0 798, X 1,5 12,7 (27,9) 70,0 349, X 1,5 14,9 (27,3) 115,0 419, X 1,5 16,5 (31,5) 173,0 515, X 1,5 17,0 (32,0) 230,0 594, X 1,5 21,0 (36,0) 288,0 798, Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 25
26 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 25
27 FLGÖU Kuminen ohjauskaapeli Käyttö Ohjauskaapelina kuivissa, kosteissa ja märissä sisä- ja ulkotiloissa. Kestää öljyjä, useampia kemikaaleja ja orgaanisia aineita. Soveltuu riippuohjainkaapeliksi sekä kaapeliketjukäyttöön. Erikoispiirteet suurta vetolujuutta kestävä vedonpoistoköysi Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaaali Johdinrakenne Johdineriste Johdintunnukset Ulkovaippa Vaipan väri Painatus Johdinjärjestys Vedonpoisto kirkas kupari DIN VDE 0295 luokan 6 / IEC 228 luokan 6 mukaan kumiseos VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman polykloropreeni (Neopreeni) musta kyllä kerroksittain hamppu/sisal-köysi Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Uo/U 300/500 V 3 kv DIN VDE mukaan 12,5 x d 12,5 x d pakko-ohjauksella 20 x d Johtimen suurin sallittu lämpötila +60 C Käyttölämpötila, kiinteä asennus -40 C/+60 C Käyttölämpötila, liikuteltava asennus -25 C/+60 C Palonkestoisuus Standardi vaikeasti syttyvä DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 26
28 FLGÖU FLGÖU Johdinluku x Ulkohalkaisija Kuparimäärä Paino Köyden vetolujuus poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km N 2 X 1 7,4 20,0 91, G 1 8,3 30,0 116, G 1 8,9 40,0 142, G 1 10,4 48,0 171, G 1 13,6 67,0 230, G 1 14,4 91,0 260, G 1 19,0 115,0 390, G 1 17,7 154,0 430, G 1 19,4 173,0 475, G 1 23,4 230,0 650, G 1 26,3 346,0 940, G 1 30,6 461, , G 1 31,6 518, , G 1 32,9 586, , X 1,5 8,0 30,0 96, G 1,5 8,7 44,0 141, G 1,5 11,0 58,0 220, G 1,5 12,5 72,0 230, G 1,5 14,5 110,0 270, G 1,5 15,6 117,0 310, G 1,5 16,3 131,0 335, G 1,5 17,0 153,0 406, G 1,5 20,9 173,0 510, G 1,5 21,2 288,0 630, G 1,5 24,0 346,0 820, G 1,5 29,7 642, , X 2,5 9,7 49,0 143, G 2,5 10,2 74,0 173, G 2,5 13,1 98,0 309, G 2,5 14,0 120,0 330, G 2,5 16,4 171,0 380, G 2,5 18,9 229,0 542, G 2,5 24,6 288,0 710, G 2,5 24,4 432,0 880, G 2,5 28,5 576, , G 2,5 33,2 864, , G 4 15,2 157,0 400, G 6 16,8 236,0 524, G 10 21,8 393,0 725, G 16 25,4 629, , G 4 16,8 197,0 430, G 6 19,2 295,0 560, G 10 24,6 491,0 923, G 16 28,0 787, , Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 27
29 STN Kuminen ohjauskaapeli Käyttö Ohjauskaapelina hisseissä, kuljettimissa jne. joissa vaaditaan mekaanista kestävyyttä kuivissa, kosteissa ja märissä tiloissa, ulkona ja sisällä. Erikoispiirteet suurta vetorasitusta kestävä tekstiiliköysi Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Ulkovaippa Vaipan väri Painatus Johdinjärjestys Vedonpoisto kirkas kupari DIN VDE 0295 luokan 6 / IEC 228 luokan 6 mukaan kumiseos VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman polykloropreeni (Neopreeni) musta kyllä kerroksittain tekstiiliköysi keskellä Tekniset tiedot Nimellisjännite Uo/U 300/500 V Koestusjännite 3 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 10 x d Taivutussäde, liikuteltava asennus 10 x d Johtimen suurin sallittu lämpötila +80 C Käyttölämpötila, kiinteä asennus -40 C/+80 C Käyttölämpötila, liikuteltava asennus -25 C/+80 C Palonkestoisuus vaikeasti syttyvä Standardi DIN VDE 0250 Pidätämme oikeuden teknisiin muutoksiin. 28
30 STN STN Johdinluku x Ulkohalkaisija Kuparimäärä Paino Köyden vetolujuus poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km N 12 X 0,75 18,0 86,0 371, G 1 9,0 31,0 120, G 1 13,5 72,0 215, G 1 19,5 124,0 463, G 1 20,0 194,0 518, G 1 22,5 261,0 663, G 1 27,0 400,0 976, G 1 33,0 654, , G 1,5 9,5 46,0 145, G 1,5 11,5 62,0 153, G 1,5 12,0 78,0 195, G 1,5 13,5 109,0 263, G 1,5 16,5 140,0 410, G 1,5 21,0 182,0 558, G 1,5 22,0 288,0 629, G 1,5 25,0 374,0 840, G 1,5 32,0 677, , G 2,5 12,5 103,0 265, G 2,5 14,5 135,0 320, G 2,5 17,5 189,0 460, G 2,5 21,5 341,0 770, G 2,5 23,9 463,0 843, G 2,5 36, , , G 6 18,0 244,0 524, Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 29
31 STCN (EMV) Häiriösuojattu kuminen ohjauskaapeli Käyttö Ohjauskaapelina hisseissä, kuljettimissa jne. joissa vaaditaan mekaanista kestävyyttä ja suojaa sähköisiä häiriöitä vastaan kuivissa, kosteissa ja märissä tiloissa ulkona ja sisällä. Erikoispiirteet vetorasitusta kestävä tekstiiliköysi riippukorkeus 80 m Huomautus täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 6 / IEC 228 luokan 6 mukaan Johdineriste kumiseos Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Kokonaissuoja tinattu kuparilankapalmikko; peitto noin. 80 % Ulkovaippa polykloropreeni (Neopreeni) Vaipan väri musta,sininen, keltainen Painatus kyllä Johdinjärjestys kerroksittain Vedonpoisto tekstiiliköysi keskellä Tekniset tiedot Nimellisjännite Uo/U 300/500 V Koestusjännite 3 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 10 x d Taivutussäde, liikuteltava asennus 10 x d Johtimen suurin sallittu lämpötila +80 C Käyttölämpötila, kiinteä asennus -40 C/+80 C Käyttölämpötila, liikuteltava asennus -25 C/+80 C Palonkestoisuus vaikeasti syttyvä Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 30
32 STCN (EMV) STCN (EMC) Johdinluku x Vaipan väri Ulkohalkaisija Kuparimäärä Paino Köyden vetolujuus poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km N 6 X 0,5 BK 11,5 61,0 169, X 0,5 BU 11,5 61,0 169, X 0,75 BK 12,0 81,0 185, X 0,75 BU 12,0 81,0 185, G 1 BK 11,5 74,0 176, G 1 BK 15,0 128,0 300, G 1 BK 20,5 201,0 546, G 1 BK 21,0 288,0 609, G 1 BK 25,0 395,0 832, X 1,5 YE 15,0 126,0 430, Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 31
33 TROMMELFLEX PUR-HF Rumpukaapeli Käyttö Halogeeniton rumpukaapeli raskaisiin käyttölaitteisiin kuten kaapelirumpuihin (myös pystykäyttö), nostolaitteisiin ja kuljetinlaitteisiin kuivissa ja märissä tiloissa sekä ulkona. Erikoispiirteet siirtonopeuteen 180 m/min saakka vulkanoitu tekstiilipunos sisä- ja ulkovaipan välissä Huomautukset pienet ulkohalkaisijat kevyempi täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Sisävaippa Ulkovaippa Vaipan väri Painatus Johdinjärjestys Vedonpoisto kirkas kupari DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan Polyesteripohjainen VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien valkoiset johtimet ja mustat numerot, keltavihreällä suojajohtimella tai ilman tai DIN polyuretaani polyuretaani musta kyllä kerroksittain tekstiiliköysi keskellä Tekniset tiedot Nimellisjännite 0,6/1 kv Koestusjännite 2,5 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 6 x d Taivutussäde, liikuteltava asennus 6 x d Johtimen suurin sallittu lämpötila +80 C Käyttölämpötila, kiinteä asennus -50 C/+80 C Käyttölämpötila, liikuteltava asennus -40 C/+80 C Palonkestoisuus DIN VDE 0472 osa 804 testi B mukaan Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 32
34 TROMMELFLEX PUR-HF TROMMELFLEX PUR-HF Johdinluku x Ulkohalkaisija Kuparimäärä Paino Köyden vetolujuus poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km N 4 G 1,5 11,2 58,0 155, G 1,5 11,8 81,0 178, G 1,5 13,5 115,0 218, G 1,5 17,0 196,0 363, G 1,5 18,1 271,0 459, G 1,5 20,9 392,0 590, G 1,5 24,0 450,0 720, G 1,5 28,5 633,0 980, G 2,5 12,3 99,0 208, G 2,5 13,0 125,0 230, G 2,5 14,7 180,0 315, G 2,5 20,4 308,0 485, G 2,5 20,5 451,0 679, G 2,5 23,6 616,0 860, G 2,5 28,2 771, , G 4 13,6 160,0 281, G 4 21,1 579,0 819, G 6 14,9 241,0 372, G 10 18,9 404,0 615, G 16 22,1 645,0 924, G 25 27, , , G 35 32, , , G 50 35, , , G 70 43, , , G 95 49, , ,0 kysyttäessä 4 G , , ,0 kysyttäessä 4 G , , ,0 kysyttäessä 5 G 4 14,5 200,0 318, G 6 16,1 317,0 435, G 10 20,5 528,0 704, G 16 24,2 816, , G X (4 X 1,5) C 25,3 840, , G X 2,5 21,9 444,0 700, G 2,5 + 5 X 1,5 (C) 23,8 563,0 850, G 1,5 + 5 X 1,5 (C) 23,4 635,0 704, X (2 X 1) C 17,0 125,0 420, X (2 X 2,5) + 2 X (2 X 1,5C) 22,5 285,0 650, (punos) 6 X (2 X 2,5) + 2 X (2 X 1,5C) 29,7 483, , (punos) 8 X 6 G 2,5 43, , , Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 33
35 TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J Rumpukaapeli Käyttö Nosto-, siirto- ja kuljetinlaitteiden liitäntäkaapelina kuivissa, kosteissa ja märissä tiloissa, joissa kaapelilta vaaditaan vahvaa mekaanista kestävyyttä. Moottorikaapelirumpukäytössä maksimi ajonopeus 120 m/min. Huomautukset täyttää 73/23/ETY-Ohjeen CE vulkanisoitu tekstiilipunos sisä- ja ulkovaipan välissä suurin vetolujuus 20 N/mm2 Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Sisävaippa Ulkovaippa Vaipan väri Painatus Johdinjärjestys tinattu kupari DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan kumiseos VDE 0293 mukaan 5 johtimeen saakka värillisiä, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman polykloropreeni (Neopreeni) polykloropreeni (Neopreeni) musta kyllä kerroksittain Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -40 C/+80 C Uo/U 0,6/1 kv 2,5 kv DIN VDE mukaan DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Käyttölämpötila, liikuteltava asennus -25 C/+80 C Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 34
36 TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J Johdinluku x Ulkohalkaisija Kuparimäärä Paino poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km 4 G 1,5 16,0 58,0 290,0 5 G 1,5 17,5 72,0 345,0 7 G 1,5 20,5 105,0 485,0 12 G 1,5 23,5 196,0 650,0 18 G 1,5 27,5 271,0 910,0 24 G 1,5 31,0 392, ,0 30 G 1,5 33,5 450, ,0 42 G 1,5 37,0 646, ,0 4 G 2,5 18,0 96,0 380,0 5 G 2,5 20,5 123,0 490,0 7 G 2,5 22,5 180,0 616,0 8 G 2,5 23,5 192,0 700,0 12 G 2,5 27,5 308,0 910,0 18 G 2,5 30,5 451, ,0 24 G 2,5 35,5 616, ,0 30 G 2,5 37,0 771, ,0 45 G 2,5 47, , ,0 50 G 2,5 49, , ,0 4 G 4 21,0 154,0 535,0 4 G 6 23,5 241,0 705,0 4 G 10 28,5 404, ,0 4 G 16 31,0 645, ,0 4 G 25 36, , ,0 4 G 35 41, , ,0 4 G 50 48, , ,0 4 G 70 52, , ,0 4 G 95 60, , ,0 4 G , , ,0 4 G , , ,0 4 G , , ,0 5 G 4 22,5 200,0 625,0 5 G 6 26,0 296,0 885,0 5 G 10 30,5 528, ,0 5 G 16 34,5 844, ,0 5 G 25 37, , ,0 5 G 35 43, , ,0 3 X (2 X 1,5) C 24,0 278,0 720,0 6 X (2 X 1,5) C 29,5 345, ,0 4 G 10+2 X (2X1,5)C + 2 X 1,5 32,0 545, ,0 4 G X (2 X 2,5) C 47, , ,0 4 G X (5 X 4) 57, , ,0 4 G X (4 X 1,5)C + 12LWL 62, , ,0 4 G X (4 X 1,5)C+12LWL 75, , ,0 19 G 2,5 + 5 X 1,5 (C) 33,2 630, ,0 25 G 1,5 + 5 X 1,5 (C) 39,2 530, ,0 3 X G 25/3 43, , ,0 3 X G LWL 55, , ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 35
37 CORDAFLEX (SMK) (N)SHTÖU-J Rumpukaapeli Käyttö Nosto-, siirto- ja kuljetinlaitteiden liitäntäkaapelina paikoissa, joissa kaapelilta vaaditaan erittäin suurta mekaanista kestävyyttä esim. pystysyöttökäytössä nostomagneeteille, avolouhoksissa, kaivoksissa jne. Maksimi sallittu ajonopeus 180 m/min. Huomautukset hyväksytty avolouhoksilla ja kaivoksissa täyttää 73/23/ETY-Ohjeen CE vulkanisoitu tekstiilikudos sisä- ja ulkovaipan välissä suurin vetolujuus 30 N/mm2 Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Sisävaippa Ulkovaippa Vaipan väri Painatus Johdinjärjestys Vedonpoisto tinattu kupari DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan kumiseos valkoiset johtimet ja mustat numerot, keltavihreällä suojajohtimella tai ilman polykloropreeni (Neopreeni) polykloropreeni (Neopreeni) keltainen kyllä kerroksittain Aramid-kuitupunos Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -50 C/+80 C Uo/U 0,6/1 kv 2,5 kv DIN VDE mukaan DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Käyttölämpötila, liikuteltava asennus -35 C/+60 C Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 36
38 CORDAFLEX (SMK) (N)SHTÖU-J CORDAFLEX (SMK) (N)SHTÖU-J Johdinluku x Ulkohalkaisija Kuparimäärä Paino Köyden vetolujuus poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km N 4 G 1,5 13,8 60,0 240,0 5 G 1,5 14,6 75,0 280,0 7 G 1,5 17,2 105,0 385,0 12 G 1,5 23,4 182,0 710,0 18 G 1,5 23,3 272,0 760,0 24 G 1,5 26,8 363,0 990,0 30 G 1,5 29,6 454, ,0 36 G 1,5 29,5 543, ,0 44 G 1,5 32,5 664, ,0 56 G 1,5 37,9 845, ,0 4 G 2,5 14,8 101,0 305,0 5 G 2,5 15,8 126,0 355,0 7 G 2,5 18,6 176,0 510,0 12 G 2,5 25,4 302,0 920,0 18 G 2,5 25,3 454, ,0 24 G 2,5 29,2 605, ,0 30 G 2,5 32,4 756, ,0 36 G 2,5 32,3 907, ,0 44 G 2,5 37, , ,0 56 G 2,5 43, , ,0 4 G 4 18,0 161,0 456,0 4 G 6 19,4 242,0 575,0 4 G 10 23,6 424,0 905,0 4 G 16 26,7 645, ,0 4 G 25 31, , ,0 5 G 4 19,4 201,0 430,0 5 G 6 21,0 302,0 690,0 5 G 10 25,4 503, ,0 5 G 16 29,1 805, ,0 12 G 2, X 1 (C) 29,2 554, ,0 19 G 2,5 + 5 X 1 (C) 29,2 585, ,0 25 G 2,5 + 5 X 1 (C) 32,4 736, ,0 3 X G 16/3 31, , ,0 3 X G 25/3 37, , ,0 3 X G 35/3 42, , ,0 3 X G 50/3 47, , ,0 3 X G 70/3 55, , ,0 3 X G 70/3 57, , ,0 3 X G 95/3 62, , ,0 3 X G 120/3 71, , ,0 49 G 1 (20 kn) 29,6 580, , G 2,5 (20 kn) 29,2 676, , G 2,5 (20 kn) 32,4 848, , G 2,5 (20 kn) 37, , , G 2,5 (20 kn) 43, , , X (2 X 1) C 24,0 215,0 755,0 6 X (2 X 0,5) C 25,1 360,0 885,0 6 X (2 X 1) C 31,9 379, ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 37
39 TROMMELFLEX (N)SHTÖU-J UL UL-hyväksytty rumpukaapeli Käyttö Nosto-, siirto- ja kuljetinlaitteiden liitäntäkaapelina paikoissa, joissa kaapelilta vaaditaan erittäin suurta mekaanista kestävyyttä esim. pystysyöttökäytössä nostomagneeteille, avolouhoksissa, kaivoksissa jne. Erikoispiirteet suojattu kiertymistä vastaan kaksoisspiraalilla tai synteettisellä (rayon-)lankapunoksella Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali tinattu kupari Johdinrakenne DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan Johdineriste kumiseos, luokka 45 (UL 1581) Johdintunnukset mustat johtimet ja valkoset numerot, keltavihreällä suojajohtimella tai ilman Sisävaippa polykloropreeni (Neopreeni), luokka 41 (UL 1581) Ulkovaippa polykloropreeni (Neopreeni), luokka 41 (UL 1581) Vaipan väri musta Painatus kyllä Johdinjärjestys kerroksittain Tekniset tiedot Nimellisjännite Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus +90 C Käyttölämpötila, liikuteltava asennus +90 C Standardi UL 600 V DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Pidätämme oikeuden teknisiin muutoksiin. 38
40 TROMMELFLEX (N)SHTÖU-J UL TROMMELFLEX (N)SHTÖU-J UL Johdinluku x Ulkohalkaisija Kuparimäärä Paino poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km 1 X AWG1/0 22,6 512, ,0 1 X AWG2/0 23,8 645, ,0 1 X AWG4/0 27, , ,0 3 G AWG10 19,3 150,0 578,0 4 G AWG16 13,8 52,3 289,0 4 G AWG14 15,8 82,3 390,0 4 G AWG12 19,3 130,2 558,0 4 G AWG10 20,6 200,9 679,0 4 G AWG8 25,6 321, ,0 4 G AWG6 29,3 529, ,0 4 G AWG4 33,8 813, ,0 4 G AWG2 37, , ,0 12 G AWG14 23,1 254,5 827,0 12 G AWG12 29,3 403, ,0 12 G AWG10 32,0 621, ,0 16 G AWG14 25,1 339, ,0 16 G AWG12 32,0 536, ,0 20 G AWG14 27,3 425, ,0 20 G AWG12 36,2 672, ,0 24 G AWG14 30,9 511, ,0 24 G AWG12 39,7 809, ,0 24 G AWG10 43, , ,0 30 G AWG14 32,4 640, ,0 30 G AWG12 41, , ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 39
41 SPREADERFLEX YSLTÖ Korikaapeli Käyttö Syöttökaapeli lastinostolaitteissa, pystysuorassa korikaapelikäytössä, kuivissa, kosteissa ja märissä tiloissa sekä ulkona. Erikoispiirteet lyijypunokset korikaapelikäyttöä varten Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Vedonpoisto Ulkovaippa Vaipan väri Painatus kirkas kupari DIN VDE 0295 luokan 5 / 6 / IEC 228 luokan 5/6 mukaan PVC mustat johtimet ja valk. numerot, keltavihreällä suojajohtimilla tai ilman lyijypunoksien ympärillä aramid-kuitu PUR musta kyllä Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +70 C Käyttölämpötila, kiinteä asennus -20 C/+60 C Uo/U 300/500 V 2 kv DIN VDE mukaan DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Käyttölämpötila, liikuteltava asennus -20 C/+60 C Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 40
42 SPREADERFLEX YSLTÖ SPREADERFLEX YSLTÖ Johdinluku x Ulkohalkaisija Kuparimäärä Paino poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km 48 G 1 34,6 461, ,0 30 G 2,5 34,6 720, ,0 36 G 2,5 38,1 864, ,0 42 G 2,5 40, , ,0 20 G 3,5 33,3 673, ,0 24 G 3,5 35,0 807, ,0 30 G 3,5 37, , ,0 36 G 3,5 41, , ,0 42 G 3,5 46, , ,0 32 G 3,5 + 4 X 1LWL 41, , ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 41
43 BASKETHEAVYFLEX Korikaapeli Käyttö Syöttökaapeli kuormanostolaitteissa korikaapelikäytössä kuivissa, kosteissa ja märissä tiloissa sekä ulkona. Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Johdinjärjestys Vedonpoisto Ulkovaippa Vaipan väri Painatus tinattu kupari DIN VDE 0295 luokan 6 / IEC 228 luokan 6 mukaan kumiseos mustat johtimet ja valk. numerot, keltavihreällä tai ilman johtimet nidottu kimpuiksi Kevlar-keskiosa CSP musta kyllä Tekniset tiedot Nimellisjännite Uo/U 300/500 V Koestusjännite 2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 15 x d Taivutussäde, liikuteltava asennus 15 x d Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -20 C/+60 C Käyttölämpötila, liikuteltava asennus -20 C/+60 C Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 42
44 BASKETHEAVYFLEX BASKETHEAVYFLEX Johdinluku x Ulkohalkaisija Kuparimäärä Paino poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km 8 X 3 G 2,5 41,0 580, ,0 12 X 3 G 2,5 44,5 864, ,0 14 X 3 G 2,5 50, , ,0 16 X 3 G 2,5 51, , ,0 8 X 3 G 3,3 (AWG12) 41,0 807, ,0 12 X 3 G 3,3 (AWG12) 44, , ,0 14 X 3 G 3,3 (AWG12) 50, , ,0 16 X 3 G 3,3 (AWG12) 51, , ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 43
45 FESTOONFLEX PUR-HF Festoon kaapeli Käyttö Ohjauskaapelina kaapelivaunujärjestelmissä, energiansiirtoketjuissa, kuljettimissa jne. kun kaapelilta vaaditaan mekaanista ja kemiallista kestävyyttä, kosteissa ja märissä sisä- ja ulkotiloissa. Erikoispiirteet kevyeen kaapelirumpukäyttöön halogeeniton Huomautukset täyttää 73/23/ETY-Ohjeen CE kaapelivaunujen siirtonopeudelle 240 m/min saakka suurin vetolujuus 15 N/mm2 Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Johdinjärjestys Vedonpoisto Johdinsuoja Ulkovaippa Vaipan väri Painatus kirkas kupari DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan Polyesteripohjainen DIN 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien valkoiset johtimet ja mustat numerot, keltavihreällä suojajohtimella tai ilman kerroksittain tekstiilipunos väyläkaapeli kierretty pareiksi, var. tinatulla kuparilankapalmikolla; peitto noin 85 % PUR musta kyllä Tekniset tiedot Nimellisjännite Uo/U 0,6/1 kv Koestusjännite 2,5 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 6 x d Taivutussäde, liikuteltava asennus 6 x d Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -50 C/+90 C Käyttölämpötila, liikuteltava asennus -40 C/+90 C Palonkestoisuus EN mukaan Standardi DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 44
46 FESTOONFLEX PUR-HF FESTOONFLEX PUR-HF Johdinluku x Ulkohalkaisija Kuparimäärä Paino poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km 4 G 1,5 9,6 60,6 kysyttäessä 5 G 1,5 10,2 81,0 kysyttäessä 7 G 1,5 11,8 115,0 kysyttäessä 12 G 1,5 16,1 173,0 kysyttäessä 18 G 1,5 16,2 259,0 kysyttäessä 24 G 1,5 18,1 346,0 480,0 4 G 2,5 10,6 99,0 kysyttäessä 5 G 2,5 11,6 125,0 kysyttäessä 7 G 2,5 13,2 180,0 kysyttäessä 12 G 2,5 18,1 288,0 463,0 18 G 2,5 18,3 432,0 576,0 24 G 2,5 20,8 576,0 758,0 4 G 4 12,1 154,0 219,0 5 G 4 13,1 192,0 kysyttäessä 4 G 6 13,5 230,0 kysyttäessä 5 G 6 15,2 288,0 388,0 4 G 10 16,9 384,0 kysyttäessä 5 G 10 18,4 480,0 kysyttäessä 4 G 16 19,4 614,0 791,0 5 G 16 21,6 768,0 968,0 4 G 25 24,8 960, ,0 5 G 25 27, , ,0 4 G 35 29, , ,0 4 G 50 34, , ,0 1 X 50 15,8 480,0 551,0 1 X 70 18,0 672,0 748,0 1 X 95 19,8 912,0 981,0 1 X , , ,0 1 X , , ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 45
47 RONDOFLEX NGRDGÖU Festoon kaapeli Käyttö Ohjauskaapelina kaapelivaunujärjestelmissä, energiansiirtoketjuissa, kuljettimissa jne. kun kaapelilta vaaditaan mekaanista ja kemiallista kestävyyttä, kosteissa ja märissä sisä- ja ulkotiloissa. Erikoispiirteet kevyeen kaapelirumpukäyttöön Huomautus täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset Johdinjärjestys Johdinsuoja Sisävaippa Ulkovaippa Vaipan väri Painatus tinattu kupari DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan kumiseos vaalea eriste ja mustat numerot, keltavihreällä suojajohtimella tai ilman kerroksittain yksittäisesti suojattu väyläkaapeli (peitto noin 60 %) tai kierretyt ja suojatut johdinparit (peitto noin 80 %) var. tinatulla kuparilankapalmikolla polykloropreeni (Neopreeni) polykloropreeni (Neopreeni) musta kyllä Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -50 C/+80 C Uo/U 0,6/1 kv 2,5 kv DIN VDE DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Käyttölämpötila, liikuteltava asennus -35 C/+60 C Standardi VDE hyväksyntä Pidätämme oikeuden teknisiin muutoksiin. 46
48 RONDOFLEX NGRDGÖU RONDOFLEX NGRDGÖU Johdinluku x Ulkohalkaisija Kuparimäärä Paino poikkipinta n x mm 2 n. Ø mm kg/km n. kg/km 1 X 35 13,9 336,0 430,0 1 X 50 16,6 480,0 625,0 1 X 70 18,5 672,0 835,0 1 X 95 20,9 912, ,0 1 X , , ,0 1 X , , ,0 1 X , , ,0 12 G 1,5 18,2 173,0 440,0 18 G 1,5 20,7 259,0 615,0 24 G 1,5 24,1 346,0 805,0 30 G 1,5 25,3 432,0 930,0 36 G 1,5 27,6 518, ,0 12 G 2,5 19,9 288,0 580,0 18 G 2,5 23,5 432,0 865,0 24 G 2,5 27,0 576, ,0 30 G 2,5 29,4 720, ,0 36 G 2,5 31,4 864, ,0 4 G 4 15,5 160,0 350,0 5 G 4 17,7 192,0 450,0 4 G 6 17,9 230,0 475,0 5 G 6 19,5 288,0 575,0 4 G 10 20,2 384,0 680,0 5 G 10 22,8 480,0 865,0 4 G 16 24,9 614, ,0 5 G 16 27,6 768, ,0 4 G 25 29,9 960, ,0 5 G 25 32, , ,0 4 G 35 33, , ,0 4 G 50 38, , ,0 12 X 1(C) 20,0 239,0 590,0 3 X G 16/3 30, , ,0 3 X G 25/3 35, , ,0 3 X G 35/3 42, , ,0 6 X (2 X 0,5)C 25,1 284,0 850,0 9 X (2 X 0,5)C 31,3 420, ,0 6 X (2 X 1)C 31,1 427, ,0 9 X (2 X 1)C 38,9 641, ,0 Erikoisrakenteet, muut koot, poikkipinnat, johdin- ja vaippavärit kysyttäessä. 47
49 RONDOFLEX (C)-FC (N)GRDGCGÖU (EMV) Häiriösuojattu Festoon kaapeli Käyttö Ohjauskaapelina kaapelivaunujärjestelmissä, energiansiirtoketjuissa, kuljettimissa jne. kun kaapelilta vaaditaan mekaanista ja kemiallista kestävyyttä, kosteissa ja märissä sisä- ja ulkotiloissa. Huomautukset täyttää 73/23/ETY-Ohjeen CE Rakenne Johdinmateriaali tinattu kupari Johdinrakenne DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan Johdineriste kumiseos Johdintunnukset värilliset, keltavihreällä suojajohtimella Johdinjärjestys kerroksittain Sisävaippa polykloropreeni (Neopreeni) Kokonaissuoja tinattu kuparilankapalmikko; peitto noin 80 % Ulkovaippa polykloropreeni (Neopreeni) Vaipan väri musta Painatus kyllä Tekniset tiedot Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus Johtimen suurin sallittu lämpötila +90 C Käyttölämpötila, kiinteä asennus -50 C/+80 C Uo/U 0,6/1 kv 2,5 kv DIN VDE mukaan DIN VDE 0298 osa 3 mukaan DIN VDE 0298 osa 3 mukaan Käyttölämpötila, liikuteltava asennus -35 C/+60 C Standard DIN VDE 0250 mukaan Pidätämme oikeuden teknisiin muutoksiin. 48
