ONNEKSI OLKOON. Hyvällä huolenpidolla varmistat ajoneuvolle mahdollisimman pitkän eliniän sekä varmistat että se on turvallinen kuljetettava.

Transkriptio

1 1

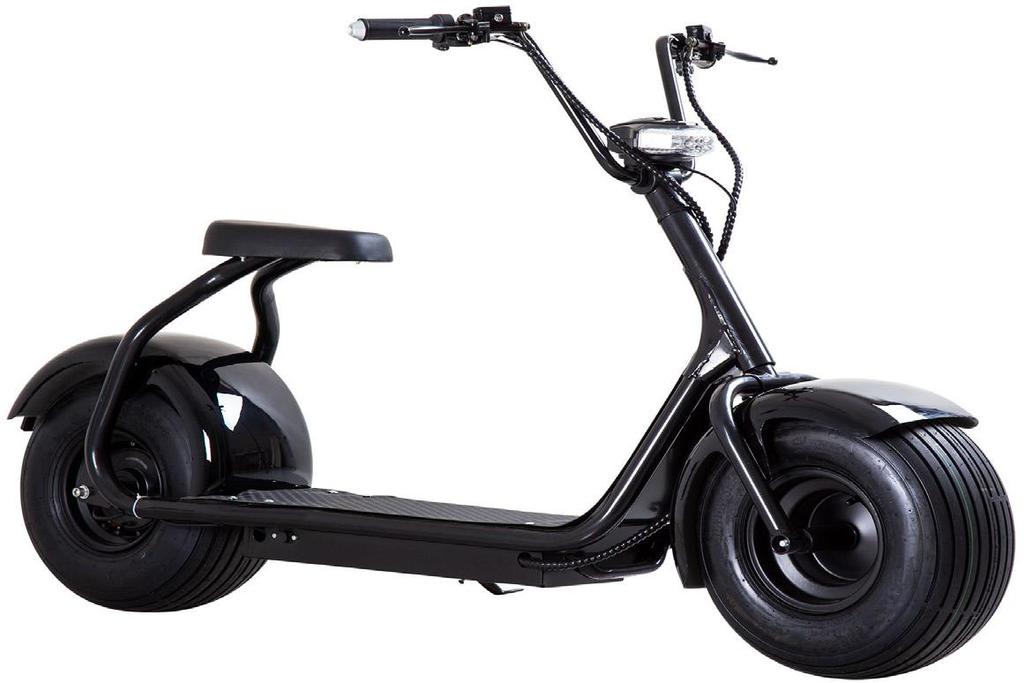

2 ONNEKSI OLKOON Olet juuri hankkinut X-PRO FATBOY sähköpotkulaudan ja kiitämme luottamiksestanne. Me Viarellillä toivomme että nautit uudesta ajoneuvostasi. Lue huolellisesti läpi käyttöohjeet ennen ajoneuvon käyttöönottoa. Ohje kertoo miten käytät ja huollat ajoneuvoa jotta se toimisi hyvin ja kestäisi kauan. Hyvällä huolenpidolla varmistat ajoneuvolle mahdollisimman pitkän eliniän sekä varmistat että se on turvallinen kuljetettava. Tovoitamme teille montaa nautinnollista jokilometriä Motorfinland. 2

3 KÄYTTÖOHJE SISÄLTÖ Tekniset tiedot 4 Mittaristo 5 Ohjaimet 5 Lataaminen 6 Akkukäsittely 6 Jarrujen käyttö 6 Viritetty ajoneuvo 6 Ajoonlähtötarkistus 6 Ajoneuvon käynnistys 6 Jos ajoneuvo ei käynnisty 7 Takuu / Rekamaatio 7 Kausisäilytys 7 Asennus 8 Tietoa ajoenuvosta 9 HUOM! Tämä ajoneuvo ei ole suunniteltu käytettäväksi Yleisillä teillä! 3

4 TEKNISET TIEDOT Ulkomitat 1800x1200x1410 mm Akseliväli 1300 mm Maavara 80 mm Ajoneuvon paino 60 kg Akun paino - Kg Akun tyyppi Lithium Kuormakapasiteetti 100 kg Huippunopeus n. 40 km/h Moottori Integroitu harjaton DC Moottorityyppi Sähkömoottori Teho 1 kw Startti Sähköinen Sytytys Sähköinen Akun kapasiteetti 12Ah / 720kW/h Latausaika n. 6h. Lataussyklit >300 Toimintasäde km / lataus Kytkin Suoraveto Etujarru Levy Takajarru Levy Ilmanpaine eturengas 2,25 bar Ilmanpaine takarengas 2,25 bar Vanteet 8 4

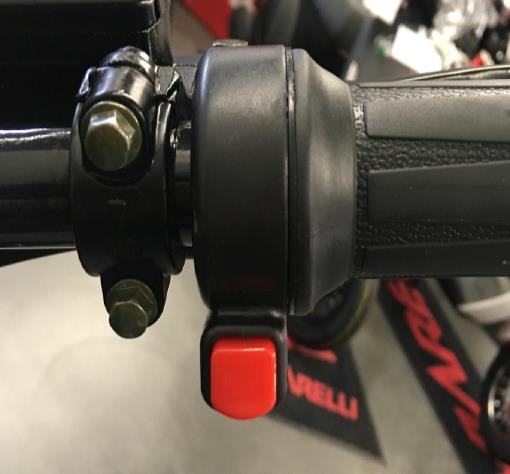

5 MITTARISTO 1. Valonäyttö kun ajovalo on päällä. 2. Akun näyttö EMPTY = Akku tyhjä 3. Akun näyttö LOW = Akun varaus vähäinen 4. Akun näyttö HALF = Akun varaus puolillaan 5. Akun näyttö HIGH = Akku täynnä 6. On / Off virtanäyttö Täysi- ja puolinopeuskytkin Oiken kahvan punainen kytkin valitsee nopeuden. OHJAIMET Virtalukko (OFF) Virta poiskytketty Äänimerkki Paina nappia antaaksesi äänimerkin (ON I) Virta kytkettynä, avainta ei voi poistaa (ON II) Virta ja valo kytkettynä, avainta ei voi poistaa. 5

6 LATAAMINEN HUOM! Sammuta ajoneuvo ladattaessa VIRITETTY AJONEUVO Mikäli ajoneuvoa on viritetty tai muokattu millään lailla kaikki oikeus reklmaatioihin tai takuuvaatimuksiin evätään. AJOONLÄHTÖTARKISTUS Jarrut Kun jarrutat varovasti, varmista että kahvassa on n mm pelivaraa ennen kuin tunnet vastusta. 1. Latauspistoke sijaitsee astinlaudan etuosassa. 2. Kytke laturi aina ensin potkulautaan. 3. Kytke sitten laturi seiväpistokkeeseen (230V) 4. Normaali lataus kestää noin 6 h. 5. Irroita laturi kun lataus on valmis. Ylilataus ei ole mahdollista, mutta suosittelemme laturin irroittamista latauksen jälkeen. Varmista myös että jarrut toimivat moitteetta. Renkaat Tarkista rengaspaineet säännöllisesti. Varmista ettei renkaissa tai vanteissa ole nirhaumia, viiltoja, tai muita vaurioita. Varmista myös että rengas ei ole liian kulunut. AKUN KÄSITTELY Akku ei saa koskaan purkaantua täysin (syväpurkaus). Ajaessa akku ei syväpurkaudu, mutta akkua on ladattava aina sen tyhjennettyä, sekä vähintään kahden kuukauden välein pitkäaikaissäilytyksessä. Elektroniikka Käynnistämisen jälkeen, varmista että ajovalot toimivat normaalisti ja että mahdoliset vilkut sekä äänitorvi toimivat. AJONEUVON KÄYNNISTYS / AJOONLÄHTÖ JARRUJEN KÄYTTÖ Paras jarruteho syntyy kun jarruttaa molemmilla jarruilla yhtä aikaa. Päästä irti kaasusta ja paina kumpaakin jarrukahvaa. Älä jarruta täysillä tai kaarteessa. Saatat menettää ajoneuvon hallinnan. Jarrujen tehoon vaikuttavat mm. märkä alusta. Käänna ylös tuennat. Eli aseta ajoneuvo pyöriensä varaan. Käännä virta-avainta ON asentoon Pidä vasenta jarrukahvaa pohjassa muutaman sekunnin ajan. On tärkeää että että käännä kaasukahvaa näiden sekuntien ajan Käännä varovasti kaasukahvasta tunnustellaaksesi miten ajoneuvo käyttäytyy. 6

7 MIKÄLI AJONEUVO EI KÄYNNISTY Alla on lueteltu useammat syyt miksi ajoneuvo ei tahdo käynnistyä. Tarkista ainakin nämä ennen yhteudenottoa. 1. Onko akku ladattu? 2. Tarkista akun varaustaso, ja lataa tarvittaessa. 3. Onko tukijalka käännetty ylös. Mikäli tukijalka on alhaalla ajoneuvo ei tule käynnistymään. 4. Onko sulake ehjä. Tarkista pääsulake ja vaihda tarvittaessa. 5. Onko akku kiinnitetty ja kytketty oikein. TAKUU Takuutiedot löydät osoitteesta REKLAMAATIO Mikäli haluatte reklamoida tuotteesta on teidän viipymättä otettava yhteyttä myyjään ja ilmoitettava asiasta. Viimeistään 10 päivää vian havaitsemisesta. Reklamaatio pitää jättää osoitteessa: HUOM! Tätä ajoneuvoa ei ole tarkoitettu käytettäväksi yleisillä teillä tai alueilla. Kaikki ajo tapahtuu ajajan omalla vastuulla. KAUSI / PITKÄAIKAISSÄILYTYS Mikäli aiot säilyttää ajoneuvoa paikallaan yli kuukauden, tulee se säilyttää sillä tavalla että sitä voi turvallisesti kuljettaa kun se otetaan uudelleen käyttöön. Pitkäaikaissäilytys 1. Säilytä ajoneuvo huoneenlämmössä. Varmista myös että akkua ladataan hyvin ilmastoidussa tilassa vähintään joka toinen kuukausi. Muutoin akku saattaa syväpurkautua. 2. Voitele metalliosat (ei jarruosia) ruostetta ehkäisevällä aineella. (esim. CRC 556 tai WD40) 3. Peitä ajoneuvo esimerkiksi pressulla suojataksesi sitä ulkoisilta haitoilta kuten lialta, pölyltä, auringonvalolta yms. 4. Säilytä ajoneuvo keskustuen varassa, tai aseta se pohjalevystä korokkeelle niin että renkaat ovat irti maasta. Näin estät sen että renkaat halkeilevat tai epämuodostuvat. Mikäli olet jostain ohjeista epävarma ota yhteyttä asikaspalveluumme. HUOLTO / HOITO Ajoneuvosi tarvitsee säännöllistä huoltoa ja hoitoa jotta se säilyisi hienona ja toimintakuntoisena. Pese likaantunut ajoneuvo miedolla autoschampoolla, mutta vältä veden ruiskuttamista suoraan ajoneuvolle HUOM! Ajoneuvon painepesu on ehdottomasti kielletty! Pesun jälkeen kuivaa nukkaamattomalla kankaalla ja voitele metalliosat (ei jarruja) hennolla voiteluaineella (esim tai WD40) Huollettu ja hoidettu ajoneuvo on edellytys takuuvaatmuksille ja reklamaatioille. 7

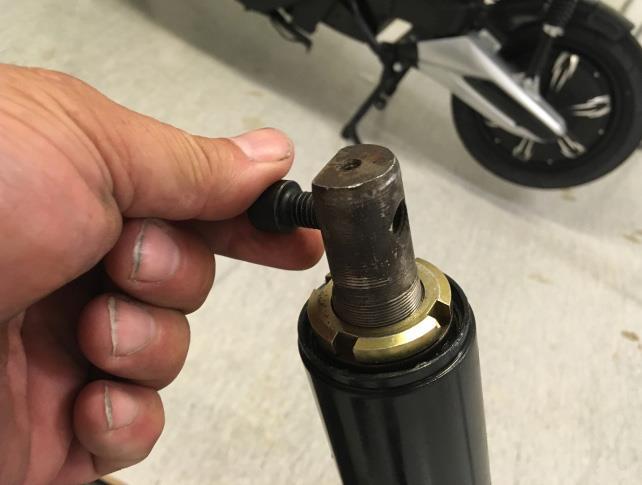

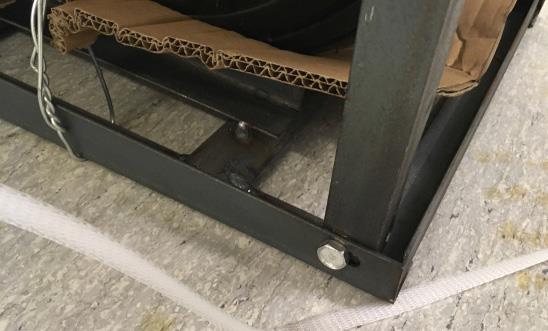

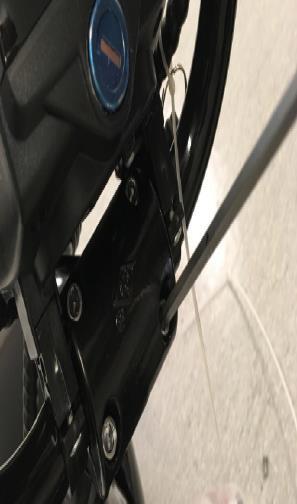

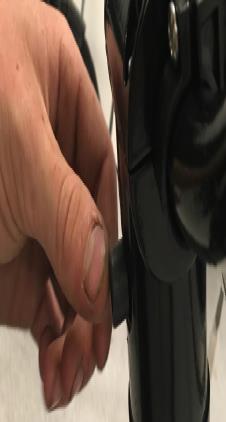

8 ASENNUS Poista kuusiokolomutteri ohjauspylväästä Aloita poistamalla pahvit ja nauhat kuljetuskehikon ympäriltä. Irroita kaikki mutterit kehikosta Aseta ohajustangon pidin ohjauspylvääseen. Tarkista että se on oikeassa suunnassa ja varo ettei kaapelit sotkeudu. Nosta varovasti pois kehikon yläosa Laita kuusiokolomutteri paikalleen ja kiristä. Irroita varovasti kaikki muovit ajoneuvon ympäritlä. Säädä ohjeustangon kallistus sopivaksi ja kiristä tasaisesti kaikki 4 kiristysmutteria. 8

9 TIETOA AJONEUVOSTA Tätä ajoneuvoa ei ole suunniteltu käytettäväksi yleisillä teillä tai alueilla. Akku vaatii säännöllistä lataamista ja syväpurkaantuu käyttökelvottomaksi mikäli se jätetään lataamatta Matalat lämpötilat vähentävät merkittävissä määrin akun kapasiteettia. 0 asteessa akun teho on vähentynyt 30%:iin Oikeat rengaspaineet sekä huolletut ja moiteetta toimivat komponentit parantavat suorituskykyä ja pidentävät toimintasädettä. Lataa akkua ainoastaan ulkona tai hyvin ilmastoidussa tilassa. Vaurioitunut akku tulee aina vaihtaa ehjään. Älä koskaa anna ajoneuvon olla yli 60 asteen lämpötilassa. Mikäli ajoneuvosta nousee savua, yksi tai useampi komponentti käy tulikuumana tai haisee palaneelle, keskeytä ajo välittömästi. Älä koskaan käytä painepesuria ajoneuvon puhdistamiseen. Pidä ajoneuvoa siistinä ja puhdistettuna. Aja ennakoivasti jotta muutkin liikenteessä olevat tietävät aikeesij apysi ajamaan suoraa linjaa. Muille tielläliikkujille saatat olla vaikeasti havaittavissa. Käytä merkinantovaloja ja äänitorvea oikealla tavalla jotta muut huomaisivat sinut. Ajaessasi, keskity ajamiseen. Vältä ajamasta kuoppiin, märkiä ja öljyisiä kohtia tiessä, yms. teräviä ja liukkaita esineitä. Odota odottamatonta kuten avautuvia autonovia, pihoilta tulevia autoja yms. Noudata erityistä varovaisuutta risteyksissä tai ohittaessasi muita ajoneuvoja ja ihmisiä. Tutustu huolellisesti ajoneuvosi kaikkiin toimintoihin. Älä koskaan ota kyytiin kuormaa joka haittaa näkyvyyttä tai ohjattavuutta. Henkilöiden kyyditseminen on kielltty. Älä käytä laitteita jotka vaikuttavat kuuloosi alentuvasti. Esim. musiikkisoittimia. Pidä aina turvallinen välimatka muihin liikenteessä oleviin. Turvallisuus ennen kaikkea! Älä käytä muita kuin alkuperäislaturia. Älä aja tai vie ajoneuvoa veteen joka on syvempi kuin ajoneuvon maavara. Älä muokkaa ajoneuvoa tai sen osia. Paitsi että siitä saattaa aiheutua vaaraa itsellesi ja muille, kaikki virhevastuu ja reklmaatiooikeus poistuu. TÄRKEÄÄ Käytä aina ajaessasi hyväksyttyä kypärää ja noudata kypärävalmistajan ohjeita koskien sopivuuttaa ja käyttöä. Liikenteessä olet velvollinen noudattamaan paikallisia lakeja ja asetuksia koskien sähköajoneuvoja. Kuluttajapalvelu: Motorfinland North European Trust Oy Ji-Te gatan 2, Åstorp, Sweden info@motorfinland.fi 9
