1 YLEISKATSAUS Vedenjäähdyttimet ja lämpöpumput

2

3

4 Tuotteet Ilmalauhdutteiset yksiköt CELEST MAROON 2 OXFORD CYAN 6-4 kw 6-73 kw kw kw TEAL COBALT PRO COBALT PRO HEi & XEi kw kw kw OXFORD FC COBALT FC TEAL FC TEAL W FC kw kw kw kw Vapaajäähdytysyksiköt Vesilauhdutteiset yksiköt ETON CRIMSON TEAL W COBALT W 6-46 kw 4-85 kw kw kw Monitoimiyksiköt CRIMSON HWS MAROON 2 HWS AZURA S AZURA V 4-85 kw 6-73 kw kw kw Kaikki esitteen tekniset tiedot ovat yleisluontoisia. Nimellisolosuhteet ilmaistaan teknisissä taulukoissa. Esimerkki: Jäähdytysteho (A35; W7) ---> A:ulkolämpötila W:menoveden lämpötila Syöttötehoon sisältyy kompressorien ja mahdollisten puhaltimien vaatima teho. Kaikki tekniset tiedot ovat standardin EN 14511:2011 mukaisia. 4 Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta.

5 Huomioimme tarpeesi Ensisijainen tavoitteemme on tyydyttää kaikki asiakkaiden tarpeet jokaisella toiminta-alueellamme. Tämä on lähtökohta, jonka ansiosta emme ainoastaan toimita erilaisiin tarpeisiin tarkoitettuja tuotteita, vaan myös kokonaisratkaisuja teollisuus-, liike- ja asuinrakennusten ilmastointiin ja jäähdytykseen. Tähän filosofiaan sitoutunut tiimi Swegonilla pyrkii jatkuvasti löytämään edistyksellisiä teknisiä ja suunnitteluratkaisuja tyydyttääkseen asiakkaiden kaikki jäähdytys- ja lämpöpumpputarpeet parhaalla mahdollisella tavalla. Tarjoamme laajan ja täydellisen valikoiman korkealaatuisia tuotteita. Jatkuva pyrkimys innovointiin ja kehitykseen on yrityshenkemme vahvimpia piirteitä. Tutkimus- ja kehitystyömme tavoitteena on löytää mahdollisimman energiatehokkaita ja ympäristöä säästäviä teknisiä ratkaisuja. Kestävä kehitys Mahdollisimman alhainen ääni- ja tärinätaso Mahdollisimman alhainen energiankulutus Kierrätettyjen ja biohajoavien tuotteiden käyttö ISO ympäristösertifikaatti Laatu ennen kaikkea Kaikkia valmistusprosessejamme valvotaan jatkuvasti. Niissä noudatetaan tiukasti ISO sertifikaattimme säännöstöä. Jokaiselle tuotteelle suoritetaan kattava käyttötestaus ennen toimitusta. Swegon-järjestelmä Ilmastointi- ja jäähdytysalan tietotaitomme ansiosta (vedenjäähdyttimet, lämpöpumput, ENERGilmankäsittelykoneet, Y IJA IE IA EFFICIENCY CLASS ilmastointipalkit...) voimme suunnitella ja kehittää MANUFACTURER integroituja ohjausjärjestelmiä Range kuten Smartlink tai Aqualink parantaaksemme laitteidemme Model tehokkuutta. LIQUID CHILLING PACKAGE Huippuluokan LOCAL energiatehokkuutta DESIGNATION R a k e n n u s t e n LOCAL DESIGNATION tehonkulutukseen kohdistuu Cooling mode at full load aina vain tiukempia vaatimuksia. Suurin osa Swegonin vedenjäähdyttimistä ja lämpöpumpuista on saatavilla energiatehokkuusluokassa A B C A A tai varustettuina D muilla korkeatehoisilla E teknologioilla kuten vapaajäähdytyksellä. Tämä F tarkoittaa mahdollisimman alhaista energian kulutusta, G mikä säästää sekä RS 6/C/ and RS 6/C/003A-2011 käyttökustannuksia että ympäristöä. Réf. : Luotettava suorituskyky Swegonin vedenjäähdyttimet ja lämpöpumput kuuluvat maailmanlaajuiseen Eurovent-sertifiointiohjelmaan. Euroventsertikaatti takaa korkeat standardit ja että ohjelmistomme sisältämät tiedot pitävät paikkansa myös todellisuudessa. Swegon osallistuu ECC-ohjelmaan, joka koskee vedenjäähdyttimiä (Liquid Chilling Packages). Voit tarkistaa sertifikaatin viimeisimmän päivityksen sivustoilta: tai Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta. 5

6 Poznańin Keisarinlinna - ZAMEK-kulttuurikeskus Sijainti: Poznań, Puola Historiallinen rakennus - ilmanvaihto- ja ilmastointijärjestelmän rekonstruointi ja modernisointi Toimitus: TEAL ST 1PS vedenjäähdytin, Gold-ilmankäsittelykone ja ilmalaitteet. GPP BUSINESS PARK - Goeppert-Mayer-rakennus Sijainti: Katowice, Puola Uusi passiivi- ja matalaenergiatoimistorakennus - BREEAM OUTSTANDING -sertifikaatti Toimitus: täydellinen ilmastointijärjestelmä, johon sisältyy: TEAL ST 3P -vedenjäähdytin, GOLD-ilmankäsittelykoneet, PACIFIC-jäähdytyspalkit ja adiabaattinen ilmankostutin. AOA Gauting Sijainti: Dresden, Saksa Toimitus: GOLD sekä OXFORD A ja AQUALINK. Wiśniowy Business Park Sijainti: Varsova, Puola Neljän toimistorakennuksen kompleksi - jäähdytysjärjestelmän rekonstruointi ja modernisointi Toimitus: 5 kpl TEAL - 62,8 ja TEAL - 33,4 -vedenjäähdyttimiä yli 2 MW:n jäähdytysteholla 6 Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta.

7 One Tower Bridge Sijainti: Lontoo Toimitus: 4x AZURA HT SLN -monitoimiyksiköt, jotka pystyvät tuottamaan samanaikaisesti 1,5 MW lämmityksen ja 1,9 MW jäähdytyksen yhteen Lontoon arvostetuimmista asuntoalueista. AZURAlämpöpumput valittiin niiden äärimmäisen alhaisen äänitason vuoksi, sillä niitä käytetään konehuoneessa, joka sijaitsee alle 10 m:n etäisyydellä lähimmistä asunnoista. SIEGE LINDT Sijainti: Oloron Sainte Marie, ranskalaisen suklaatehtaan pääkonttori Toimitus: TEAL / HP/ ST 1PS IKEA Sijainti: Älmhult, Ruotsi Toimitus: 2 x COBALT W ja 53.2 Newcastlen yliopisto: Neurotieteen laitos Sijainti: Newcastle, UK Toimitus: TEAL/ FC/BASIC Tuottaa 440 kw:n jäähdytyksen laboratorio- ja tutkimusalueille Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta. 7

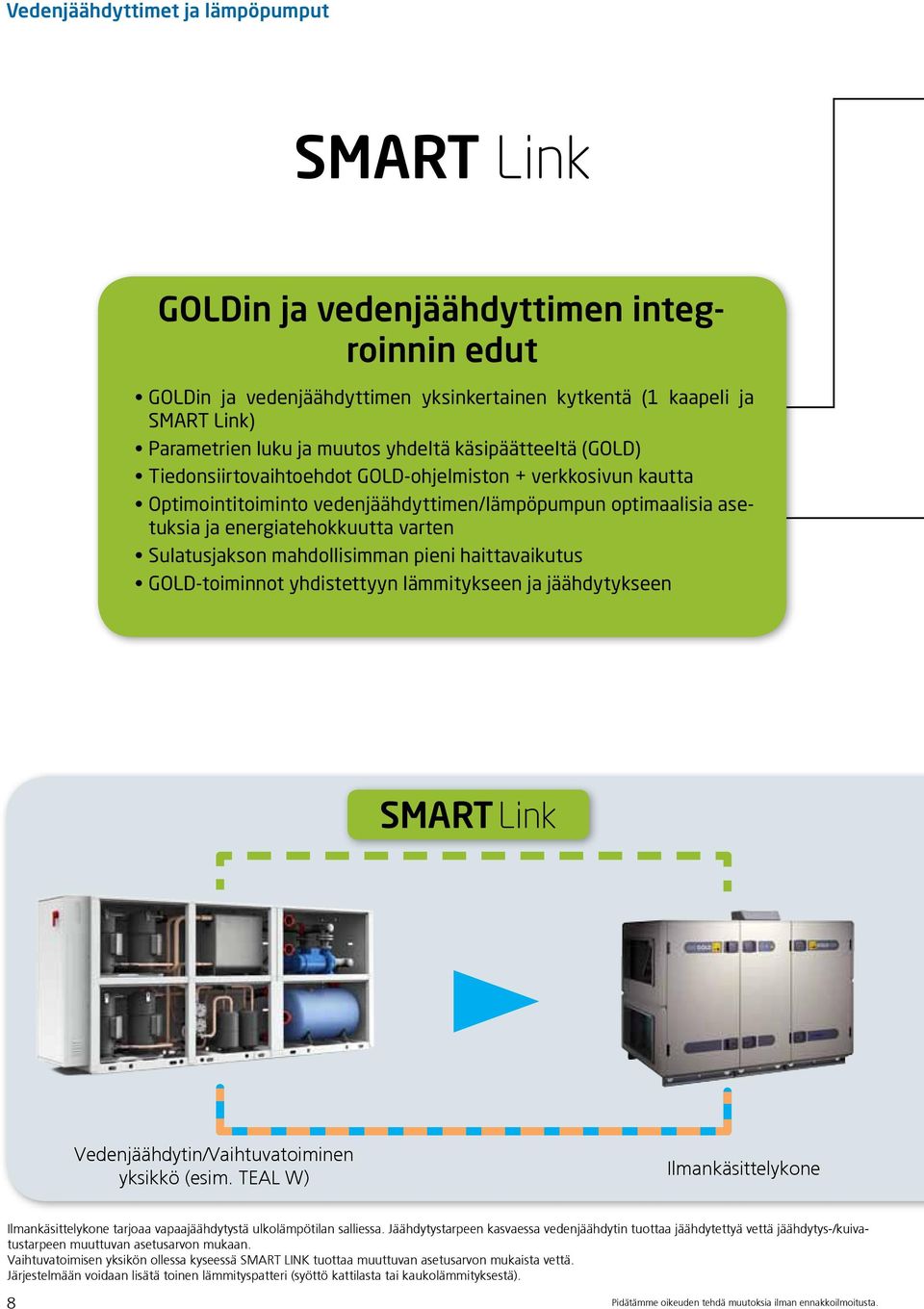

8 SMART Link GOLDin ja vedenjäähdyttimen integroinnin edut GOLDin ja vedenjäähdyttimen yksinkertainen kytkentä (1 kaapeli ja SMART Link) Parametrien luku ja muutos yhdeltä käsipäätteeltä (GOLD) Tiedonsiirtovaihtoehdot GOLD-ohjelmiston + verkkosivun kautta Optimointitoiminto vedenjäähdyttimen/lämpöpumpun optimaalisia asetuksia ja energiatehokkuutta varten Sulatusjakson mahdollisimman pieni haittavaikutus GOLD-toiminnot yhdistettyyn lämmitykseen ja jäähdytykseen SMART Link Vedenjäähdytin/Vaihtuvatoiminen yksikkö (esim. TEAL W) Ilmankäsittelykone Ilmankäsittelykone tarjoaa vapaajäähdytystä ulkolämpötilan salliessa. Jäähdytystarpeen kasvaessa vedenjäähdytin tuottaa jäähdytettyä vettä jäähdytys-/kuivatustarpeen muuttuvan asetusarvon mukaan. Vaihtuvatoimisen yksikön ollessa kyseessä SMART LINK tuottaa muuttuvan asetusarvon mukaista vettä. Järjestelmään voidaan lisätä toinen lämmityspatteri (syöttö kattilasta tai kaukolämmityksestä). 8 Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta.

9 Muuttuva asetusarvo Hours STOCKHOLM increased COP / EER Hours ROME increased COP / EER Cooling Dehumidification 0 Cooling Dehumidification Ilmasto-olosuhteista riippuen kosteudenpoistoon vaadittu kokonaistuntimäärä on pienempi kuin ainoastaan jäähdytykseen vaadittu tuntimäärä. Kun kosteudenpoistoa ei vaadita, vedenjäähdyttimen asetusarvoa voidaan nostaa saadaksemme korkeamman EER-arvon. Samoin talvella ulkolämpötilan ollessa suhteellisen leuto lämpöpumpun asetusarvoa voidaan laskea saadaksemme paremman COP-arvon. Ohjaus GOLD-ohjelmiston + verkkosivun kautta Veden lämpötilan minimi- ja maksimiasetusarvojen säätö Toimintatilan näyttö Hetkellisen asetusarvon näyttö Optimointitoiminnon aktivointi Asetusarvon muutoksen hallinta Paluuveden lämpötilanäyttö Aktiivinen hälytyssignaali Jäähdytyspatteri Lämmityspatteri Kattila tai kaukolämmitys Tietoyhteys Lämmitysvesi Jäähdytysvesi Lämmitys- tai jäähdytysvesi Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta. 9

10 SMART Link -laajennus > Nestor Sisäilmaston hallintajärjestelmä, joka yhdistää kaikki älykkäät Swegon-tuotteet yhteen tiedonsiirtopisteeseen. Ainutlaatuiset mahdollisuudet optimaaliseen ohjaukseen parhaan viihtyvyyden ja energiatehokkuuden varmistamiseksi. Suurimmat edut Yksi liitäntäpiste kaikille Swegon-ilmastointituotteille Yksinkertainen ja selkeä Helppo ja nopea suunnittelu ja asennus Kustannustehokas Yhteinen hälytysten hallinta BMS VERKKO Nestor SMART Link Ilmankäsittelykoneet (enintään 8 yksikköä) Vedenjäähdytin (esim. TEAL) Tietoyhteys 10 Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta.

11 Vedenjäähdyttimien osalta NESTOR hallitsee: eri Gold-yksiköistä tulevia vaatimuksia lämmityksen ja jäähdytyksen prioriteettilogiikkaa käyttäjän tarpeiden mukaan asetusarvon kokonaishallintaa vedenjäähdyttimen rajoitusta ulkolämpötilan ja veden lämpötilan mukaan Tekniset tiedot Syöttöjännite 230 V AC, maks. 10 A CE-hyväksyntä EN , EN Kotelo luokka IP 65 Mitat 300 x 400 x 120 mm Paino 8 kg Tuotteet, jotka voidaan liittää NESTOR-yksikköön suoraan tai välillisesti NESTOR käyttää yhdistettyjä verkkosivuja GOLD- ja SuperWISEyksiköille alasivuina. NESTOR luo vedenjäähdyttimelle myös verkkoliittymän. NESTOR-verkkopalvelin luo uudet yleiset sivut yleiskatsauksia, asetusarvoja, aikakanavia ja hälytyksiä varten. Koko järjestelmän hallinta on helppoa tämän loogisen hierarkiarakenteen kautta. Enintään 8 GOLD-yksikköä Enintään 8 SuperWISE-yksikköä (maks huonetuotetta) Yksi AQUA Link (yksi AYC)* Vedenjäähdytin/Lämpöpumppu/ Vaihtuvatoiminen vedenjäähdytin SMART Link All Year Comfort (AYC)* CONTROL Damper CONTROL Router ADAPT Damper ADAPT Colibri / Sphere/Free ADAPT Parasol CONDUCTOR W1 / W3 / W4 Signaalit ulkoiseen lämmön- ja jäähdytyslähteeseen Modeemi Näyttö Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta. 11

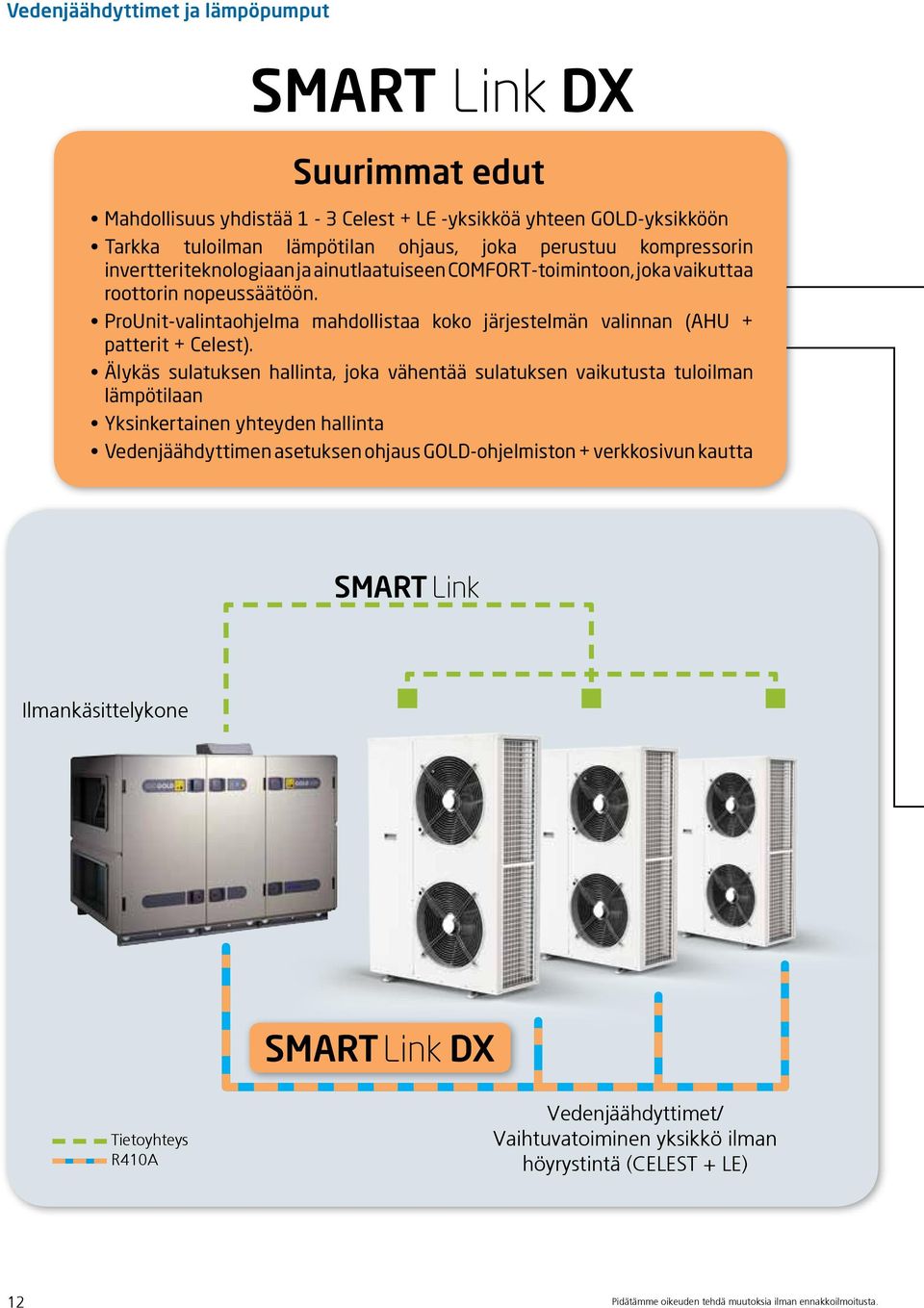

12 SMART Link DX Suurimmat edut Mahdollisuus yhdistää 1-3 Celest + LE -yksikköä yhteen GOLD-yksikköön Tarkka tuloilman lämpötilan ohjaus, joka perustuu kompressorin invertteriteknologiaan ja ainutlaatuiseen COMFORT-toimintoon, joka vaikuttaa roottorin nopeussäätöön. ProUnit-valintaohjelma mahdollistaa koko järjestelmän valinnan (AHU + patterit + Celest). Älykäs sulatuksen hallinta, joka vähentää sulatuksen vaikutusta tuloilman lämpötilaan Yksinkertainen yhteyden hallinta Vedenjäähdyttimen asetuksen ohjaus GOLD-ohjelmiston + verkkosivun kautta SMART Link Ilmankäsittelykone SMART Link DX Tietoyhteys R410A Vedenjäähdyttimet/ Vaihtuvatoiminen yksikkö ilman höyrystintä (CELEST + LE) 12 Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta.

13 Ohjaus GOLD-ohjelmiston + verkkosivun kautta Aktiivisten yksiköiden määrä Aktiivisten yksiköiden toimintatapa Nykyinen tehovaatimus COMFORT-toiminnon aktivointi Hälytyssignaali delivery air temperature SET POINT 0 Standard unit Smartlink DX Solution time Järjestelmä ohjaa tuloilman lämpötilaa kompressorin ja roottorin nopeussäätöjen kautta. Kaksinkertainen ohjaustoiminto takaa tuloilman lämpötilan ohjauksen tarkkuudella, jota ei ole koskaan ennen saavutettu. Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta. 13

14 AQUA Link Paljon suuria etuja Asentajalle Loppukäyttäjälle Helppo ja todella nopea asennus Kaikki osat käyttävät samaa vakiotiedonsiirtokieltä Kaikki osat samalta toimittajalta Saatavilla erilaisia versioita eri paineella Vedenjäähdyttimen alhaisempi kulutus Pumppujen alhaisempi kulutus Kaikki yhdessä, rakennuksen tilaa säästävässä ratkaisussa Vedenjäähdytin (esim. TEAL) SMART Link Ilmankäsittelykone AYC T1 Ilmastointipalkit ja Comfort-yksiköt > TIETOYHTEYS AQUA Link > VESILIITÄNTÄ T1: Kylmä vesi Goldiin Jäähdytys/kuivatuspyynnön mukaan muuttuva lämpötila T2: Kylmä vesi ilmastointipalkkeihin Ympäröivien olosuhteiden mukaan muuttuva asetusarvo T2 14 Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta.

15 Kaikki osat yhdessä järjestelmässä lämmönvaihdin venttiili pumppu säiliö venttiili invertteri putkisto Energia- ja talousanalyysi Mahdollisuus muuttaa jäähdytetyn veden lämpötilaa ulkoisten sääolosuhteiden mukaan takaa vedenjäähdyttimen parhaan suorituskertoimen kuten kaaviossa on osoitettu. Kasvatettu EER-arvo tuottaa vuosittaisen energiankulutuksen alennuksen. 8,00 7,00 EER Fixed set point Variable set point Puhaltimet vähennyskertoimella Vedenjäähdytin kiinteällä asetusarvolla Vedenjäähdytin muuttuvalla asetusarvolla Energiankulutus (vuosittainen) [kwh] ,00 Kulutuksen vähennys [kwh] 0 10,886 5,00 EER 4,00 3,00 2,00 1,00 0, Temperature C Glykolijärjestelmä, sijainti Pohjois-Euroopassa (Tukholma) Kulutuksen vähennys muuttuvalla asetusarvolla yli 13 % Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta. 15

16 Ilmalauhdutteiset yksiköt Celest A Korkeatehoinen vedenjäähdytin: Celest on saanut A-luokituksen Eurovent LCP/A../CHF -ohjelmassa. Pieni tilantarve: kaikissa malleissa on erittäin kompakti rakenne, mikä mahdollistaa myös puskurisäiliön ja pumpun asennuksen samaan tilaan. Laaja valikoima: kaksi äänitasoa, kolme pumppu/säiliöyksikköä ja mahdollisuus lämmöntalteenottoon CELEST A A-luokan energiatehokkuus Scroll-kompressori, kylmäaine R410A Puhaltimen nopeussäädin vakiona Nopea ja helppo asennus ja huolto CELEST A Jäähdytysteho (A35; W7) kw 8,4 10,3 13,4 17,8 20,0 23,1 26,3 28,6 33,4 39,9 44,5 Ottoteho jäähdytykseen kw 2,21 2,67 3,47 4,60 4,97 5,84 6,66 7,23 8,24 10,00 10,87 EER 3,81 3,85 3,85 3,87 4,03 3,96 3,94 3,95 4,06 3,99 4,09 Äänitehotaso db(a) Äänen painetaso db(a) Pituus mm Leveys mm Korkeus mm Toimintapaino kg Jännite V/ph/Hz 230/1~/50 400/3N~/50 CELEST+ A-luokan energiatehokkuus Invertteri-scroll-kompressori, kylmäaine R410A Puhaltimen nopeussäädin vakiona Elektroninen paisuntaventtiili vakiona Nopea ja helppo asennus ja huolto HP: Vaihtuvatoiminen lämpöpumppu LE: Ilman höyrystintä LE/HP: Ilman höyrystintä, vaihtuvatoiminen myös invertterillä CELEST Jäähdytysteho (A35; W7) kw 6,1 10,65 15,99 21,86 25,9 Ottoteho jäähdytykseen kw 1,9 3,30 5,13 7,03 8,3 EER 3,20 3,23 3,12 3,11 3,12 Lämpöteho (A7; W45) kw 8,7 14,9 22,7 28,6 35,5 Ottoteho lämmitykseen kw 2,1 4,6 7,6 10,1 12,0 COP 4,10 3,26 2,98 2,84 2,95 Äänitehotaso (SLN) db(a) Äänen painetaso (SLN) db(a) Pituus mm Leveys mm Korkeus mm Toimintapaino kg Jännite V/ph/Hz 230/1~/50 400/3N~/50 CELEST Scroll-kompressori, kylmäaine R410A Korkea suorituskyky Puhaltimen nopeussäädin vakiona Nopea ja helppo asennus ja huolto HP: Vaihtuvatoiminen lämpöpumppu LE: Ilman höyrystintä SLN: Erittäin alhainen äänitaso CELEST DK Kanavoitavat yksiköt sisäasennukseen Scroll-kompressori, kylmäaine R410A Korkea suorituskyky Puhaltimen nopeussäädin vakiona Nopea ja helppo asennus ja huolto HP: Vaihtuvatoiminen lämpöpumppu LE: Ilman höyrystintä /RF: EC-radiaalipuhallin antaa enintään 250 Pa:n paineen CELEST Jäähdytysteho (A35; W7) kw 5,7 7,0 8,8 12,8 14,7 17,6 18,9 23,4 26,9 30,0 35,3 39,7 Ottoteho jäähdytykseen kw 2,1 2,8 3,6 4,8 5,7 6,6 6,3 8,5 9,8 10,9 12,4 14,0 EER 2,73 2,51 2,46 2, ,64 3,00 2,75 2,75 2,75 2,85 2,85 Lämpöteho (A7; W45) kw 6,5 8,1 10,1 14,2 16,6 19,7 20,7 26,5 30,7 33,8 38,4 43,9 Ottoteho lämmitykseen kw 2,3 2,8 3,5 4,8 5,7 6,6 6,6 8,3 9,4 10,8 12,2 13,8 Äänitehotaso (SLN) db(a) Äänen painetaso (SLN) db(a) COP 2,80 2,84 2,86 2,97 2,92 2,99 3,14 3,20 3,27 3,12 3,15 3,18 Pituus mm Leveys mm Korkeus mm Toimintapaino kg Jännite V/ph/Hz 230/1~/50 400/3N~/50 CELEST DK Jäähdytysteho (A35; W7) kw 5,2 6,6 8,6 12,3 15,1 17,5 18,3 22,5 25,7 28,3 33,0 37,8 Ottoteho jäähdytykseen kw 2,4 2,8 3,4 5,2 6,2 6,9 7,0 9,0 10,3 10,9 11,5 14,0 EER 2,97 3,20 3,50 3,19 3,18 3,25 3,31 3,24 3,27 3,43 3,84 3,56 Lämpöteho (A7; W45) kw 6,5 8,1 10,3 14,3 17,3 19,7 20,4 26,2 30,0 33,1 36,8 41,6 Ottoteho lämmitykseen kw 2,4 2,9 3,5 5,3 6,1 6,8 7,0 8,9 10,1 10,7 11,1 12,9 COP 2,70 2,83 2,95 2,71 2,86 2,90 2,93 2,93 2,97 3,09 3,31 3,22 Äänitehotaso db(a) Äänen painetaso db(a) Pituus mm Leveys mm Korkeus mm Toimintapaino kg Jännite V/ph/Hz 230/1~/50 400/3N~/50 16 Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta.

17 Ilmalauhdutteiset yksiköt Maroon 2 MAROON 2 MT A-luokan energiatehokkuus Toiminta-alue -16 C:n asti Scroll-kompressori, kylmäaine R410A Lämmitys, lämmin käyttövesi ja jäähdytys eri yhdistelminä Vaihtuvatoiminen vakiona MAROON 2 HT A-luokan energiatehokkuus Toiminta-alue -20 C:n asti Scroll-kompressori välijäähdytyksellä, kylmäaine R410A Lämmitys, lämmin käyttövesi ja jäähdytys eri yhdistelminä Jopa 65 C kuumaa vettä Vaihtuvatoiminen vakiona Valinnainen varalämmönlähteen hallinta MAROON 2 MT kahdella kompressorilla Toiminta-alue -16 C:n asti Scroll-kompressori, kylmäaine R410A Lämmitys, lämmin käyttövesi ja jäähdytys eri yhdistelminä Jopa 60 C kuumaa vettä A-luokan energiatehokkuus Vaihtuvatoiminen vakiona Valinnainen varalämmönlähteen hallinta Valinnainen pumppuyksikkö MAROON 2 HT kahdella kompressorilla Toiminta-alue -20 C:n asti Scroll-kompressori välijäähdytyksellä, kylmäaine R410A Lämmitys, lämmin käyttövesi ja jäähdytys eri yhdistelminä Jopa 60 C kuumaa vettä A-luokan energiatehokkuus Vaihtuvatoiminen vakiona Valinnainen varalämmönlähteen hallinta Valinnainen pumppuyksikkö Pidätämme oikeuden tehdä muutoksia ilman ennakkoilmoitusta. Korkeatehoinen lämpöpumppu: A-luokka EUROVENT LCP/A../CHF -ohjelman mukaan Kuuman veden tuotanto: mahdollisuus tuottaa jopa 65 C kuumaa vettä Laaja toiminta-alue: toiminta-alue -20 C:n asti (ulkolämpötila) HWS-versio (käyttöveden lämmönsiirrin) aina saatavilla Saatavilla invertterikäyttöinen pumppu: yhden kompressorin versiossa lisävarusteena MT- ja HT-versiot (lämpöpumppu keski- ja korkealle lämpötilalle) mahdollisia MAROON 2 MT Lämpöteho (A7; W35) kw 7,0 8,9 11,2 15,0 16,7 19,4 22,2 24,2 27,8 32,5 37,1 40,6 Ottoteho lämmitykseen kw 1,7 2,2 2,6 3,6 4,0 4,4 5,2 5,6 6,8 7,7 8,4 9,6 COP 4,10 4,12 4,36 4,16 4,16 4,37 4,29 4,28 4,10 4,23 4,40 4,23 Jäähdytysteho (A35; W18) kw 8,5 10,2 13,0 17,8 19,4 22,5 25,9 28,1 32,7 39,7 43,2 44,9 Ottoteho jäähdytykseen kw 2,2 2,7 3,1 4,5 4,7 5,5 6,6 7,0 8,4 9,5 11,1 11,7 EER 3,80 3,84 4,14 3,98 4,15 4,09 3,92 4,01 3,88 4,18 3,90 3,84 Äänitehotaso db(a) Äänen painetaso db(a) Pituus mm ,105 1,105 1,305 1,305 1,305 1,305 Leveys mm Korkeus mm ,350 1,350 1,350 1,385 1,385 1,585 1,585 1,585 1,585 Toimintapaino kg Jännite V/ph/Hz 230/1~/50 400/3N~/50 MAROON 2 HT Lämpöteho (A7; W35) kw 6,8 8,5 10,8 13,1 16,1 21,1 25,2 29,9 34,5 37,6 Ottoteho lämmitykseen kw 1,6 2,0 2,5 3,1 3,8 5,0 6,0 7,2 8,3 9,1 COP 4,15 4,30 4,28 4,19 4,20 4,18 4,19 4,13 4,16 4,13 Jäähdytysteho (A35; W18) kw 8,2 10,4 13,3 15,3 18,5 25,1 29,7 37,9 41,7 48,2 Ottoteho jäähdytykseen kw 2,0 2,6 3,5 3,9 4,7 6,4 7,6 9,9 10,6 12,4 EER 4,19 4,03 3,84 3,96 3,91 3,89 3,93 3,82 3,95 3,88 Äänitehotaso db(a) Äänen painetaso db(a) Pituus mm 1,105 1,105 1,105 1,105 1,105 1,105 1,105 1,305 1,305 1,305 Leveys mm Korkeus mm ,385 1,385 1,585 1,585 1,585 Toimintapaino kg Jännite V/ph/Hz 230/1~/50 400/3N~/50 MAROON 2 MT Lämpöteho (A7; W35) kw 45,9 53,7 60,9 71,0 77,4 Ottoteho lämmitykseen kw 11,2 12,4 14,2 16,6 18,3 COP 4,11 4,32 4,30 4,26 4,23 Jäähdytysteho (A35; W18) kw 54,0 64,2 73,2 83,2 91,1 Ottoteho jäähdytykseen kw 15,1 16,8 20,3 22,4 25,7 EER 3,59 3,81 3,61 3,72 3,55 Äänitehotaso db(a) Äänen painetaso db(a) Pituus mm 1,403 1,403 1,403 1,403 1,403 Leveys mm 1,203 1,203 1,203 1,203 1,203 Korkeus mm 2,390 2,390 2,390 2,390 2,390 Toimintapaino kg MAROON 2 HT Lämpöteho (A7; W35) kw 42,0 50,5 56,2 69,7 76,5 Ottoteho lämmitykseen kw 9,9 11,8 13,6 16,5 18,2 COP 4,23 4,30 4,14 4,23 4,20 Jäähdytysteho (A35; W18) kw 49,5 57,7 71,6 80,5 92,8 Ottoteho jäähdytykseen kw 13,3 15,6 19,5 21,5 25,5 EER 3,72 3,69 3,68 3,74 3,64 Äänitehotaso db(a) Äänen painetaso db(a) Pituus mm 1,403 1,403 1,403 1,403 1,403 Leveys mm 1,203 1,203 1,203 1,203 1,203 Korkeus mm 2,390 2,390 2,390 2,390 2,390 Toimintapaino kg
