1 KAIKKI KÄYTTÖRATKAISUT SAMALTA TOIMITTAJALTA FI TEKNINEN KUVASTO Maaliskuu 2019

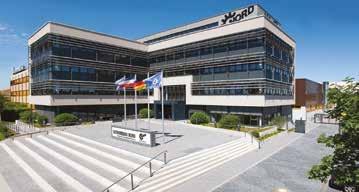

2 NORD DRIVESYSTEMS -konserni Pääkonttori ja -tehdas sekä teknologiakeskus Bargteheidessa Hampurin lähellä Innovatiivisia käyttöratkaisuja yli 100 teollisuudenalalle Mekaaniset tuotteet Sähkökäyttöiset tuotteet Elektroniikkatuotteet Vaihteet Moottorit Taajuusmuuttajat, käynnistimet ja kenttäjakolaitteet s. 10 alkaen s. 34 alkaen s. 48 alkaen 2

3 Huipputeknisissä tehtaissa 7 paikkakunnalla valmistetaan vaihteita, moottoreita ja taajuusmuuttajia kaikkiin käyttöratkaisuihin. Vaihteiden valmistus Moottorituotanto Taajuusmuuttajien valmistus Tytäryhtiöt ja edustajat 98 maassa ja 5 maanosassa Paikallinen neuvonta, keskitetty huolto, tekninen tuki ja asiakaspalvelu Yllä oleva kartta on suuntaa-antava, eikä sillä voida perustella mitään oikeudellisia vaatimuksia. Emme vastaa sen oikeellisuudesta, paikkansapitävyydestä tai kattavuudesta. Yli työntekijää eri maissa räätälöityjen asiakasratkaisujen takana 3

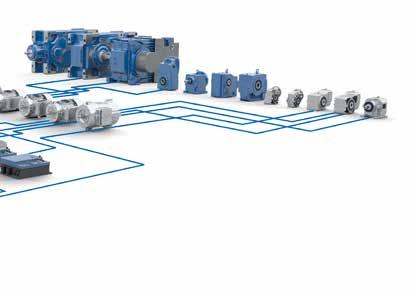

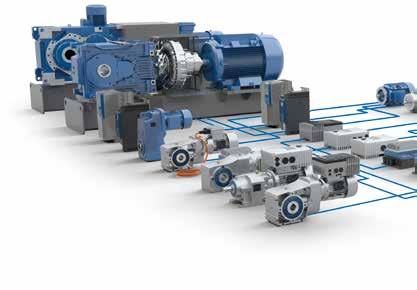

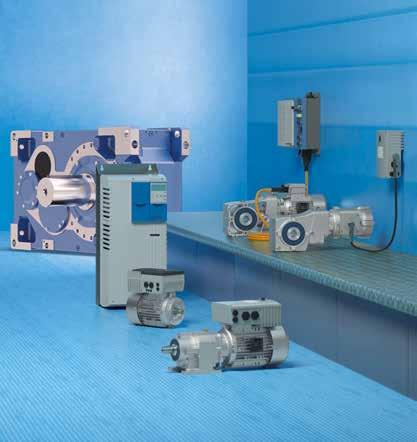

4 KAIKKI KÄYTTÖRATKAISUT SAMALTA TOIMITTAJALTA NORD-käyttöratkaisut Vaihteet, moottorit ja käyttöelektroniikka ovat modulaarisen NORD-tuotevalikoiman komponentteja. Niistä syntyvät optimoidut ja yksilölliset käyttöratkaisut erilaisiin tarpeisiin. Yhteistä kaikille ratkaisuillemme on tuotteiden korkea laatu, nopea suunnittelu ja asennus, hyvä toimitusvarmuus ja edullinen hinta-laatusuhde. LUOTETTAVUUS Varmatoimiset tuotteet Yhteensopivat komponentit Oma kehitystyö ja tuotanto 4

5 NORD-moottorit NORD-vaihteet NORD-taajuusmuuttajat JOUSTAVUUS Moduulirakenne Konfiguroitavat toiminnot Laaja tuotevalikoima Käytön kokonaisratkaisut Täydelliset asiakastoimitukset KANSAINVÄLISYYS Maailmanlaajuinen organisaatio Neuvonta, asennus ja huolto asiakkaita lähellä 5

6 VAIHTEET MOOTTORIT TAAJUUSMUUTTAJAT SISÄLLYS VAIHTEET Hammasvaihdemoottorit 10 NORDBLOC.1 -hammasvaihdemoottorit 12 Perussarjan hammasvaihteet 14 Tappivaihdemoottorit 16 Kartiovaihdemoottorit 18 NORDBLOC.1 -kartiovaihdemoottorit 20 Kierukkavaihdemoottorit 22 UNIVERSAL SI -kierukkavaihdemoottorit 24 UNIVERSAL SMI -kierukkavaihdemoottorit 24 MAXXDRIVE -teollisuusvaihteet 26 MAXXDRIVE XT 28 Vaihdemoottorien lisävarusteet 30 MOOTTORIT Oikosulkumoottorit 34 Synkronimoottorit 40 Räjähdyssuojatut moottorit 44 Syöttö- ja signaalikaapelit 45 Moottorien lisävarusteet 46 TIETOJA 6

7 TAAJUUSMUUTTAJAT SK 500P NORDAC PRO -taajuusmuuttajat 50 SK 500E NORDAC PRO -taajuusmuuttajat 52 SK 250E NORDAC LINK -taajuusmuuttajat 54 SK 200E NORDAC FLEX -taajuusmuuttajat 56 SK 180E NORDAC BASE -taajuusmuuttajat 58 SK 155/175E NORDAC LINK -käynnistimet 60 SK 135E NORDAC START -käynnistimet 62 NORDAC ACCESS BT ja NORDCON APP 64 PROFIsafe SK TU4-PNS 65 Integroitujen taajuusmuuttajien erikoisominaisuudet 66 Väyläjärjestelmät ja teollinen Ethernet 67 TEKNISET TIEDOT nsd tuph -pintakäsittely 68 Moottorien energiansäästömääräykset 70 IEC :n mukaiset nimelliskäyttötavat 72 IP-luokitus (International Protection) 73 Hammasvaihdemoottorien asennusasennot 74 Tappivaihdemoottorien asennusasennot 75 Kartiovaihdemoottorien asennusasennot 76 Kierukkavaihdemoottorien asennusasennot 77 MAXXDRIVE-kartiovaihdemoottorien asennusasennot 78 MAXXDRIVE-tappivaihdemoottorien asennusasennot 80 Moottorien asennusasennot ja liitinkotelojen sijainti 82 7

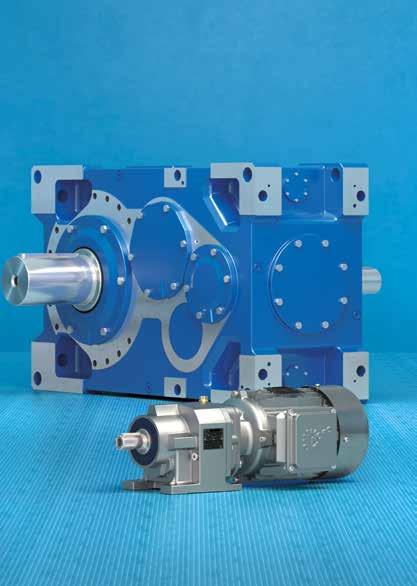

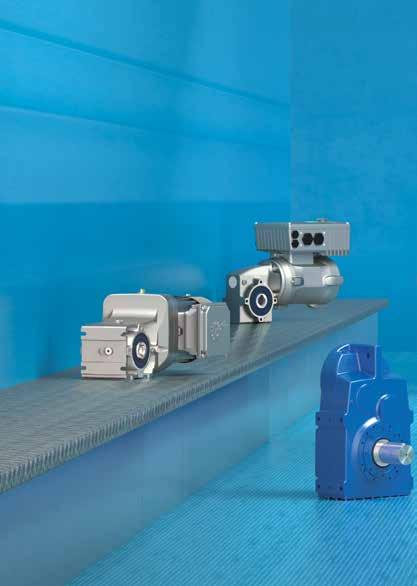

8 VAIHTEET HAMMAS-, TAPPI-, KARTIO- JA KIERUKKAVAIHDEMOOTTORIT 8

9 9

10 UNICASE-HAMMASVAIHDEMOOTTORIT Luotettavaa monipuolisuutta UNICASE-hammasvaihdemoottorit (luettelo G1000) Jalka- tai laippakiinnitys Pitkä käyttöikä, vähäinen huollon tarve Erittäin tiivis UNICASE Kokoja 11 Teho 0, kw Vääntömomentti Nm Välityssuhde 1,35: ,31:1 10 VAIHTEET

11 UNICASE-hammasvaihdemoottorit SK 7 2 Koko Nimikkeistön selityksiä: SK 33 = perussarja SK 33N = UNICASE-sarja Ei lisävarusteita (tappiakseli, jalkakiinnitys) Välitysportaita VAIHTEET 11

12 NORDBLOC.1 -HAMMASVAIHDEMOOTTORIT Innovatiivista suorituskykyä NORDBLOC.1 -hammasvaihdemoottorit (luettelo G1000) Jalka- tai laippakiinnitys Valualumiinirunko (SK 772.1:stä alkaen valurautarunko) UNICASE Yksiportainen malli saatavana korkeiden kierroslukualueiden sovelluksiin (SK x71.1) Pitkäikäiset laakerit Hyvä aksiaali- ja radiaalikuormitettavuus Sileä pinta Kompakti rakenne myös IEC-/NEMAmoottorisovitteella Luonnollinen korroosiosuojaus myös maalaamattomana Kokoja 13 Teho 0,12 37 kw Vääntömomentti Nm Välityssuhde 1,07:1 456,77:1 12 VAIHTEET

13 NORDBLOC.1 -hammasvaihdemoottorit SK Ei lisävarusteita (tappiakseli, jalkakiinnitys) Uusi versio Välitysportaita NORDBLOC-malli Koko SK F B5-laippa Uusi versio Välitysportaita NORDBLOC-malli Koko VAIHTEET 13

14 PERUSSARJAN HAMMASVAIHTEET Luotettavat klassikot Perussarjan hammasvaihteet (luettelo G1000) Jalka- tai laippakiinnitys Pitkä käyttöikä, vähäinen huollon tarve Valurautarunko Vahvistettu toisiopuoli (lisävaruste) Kokoja 6 Teho 0,12 7,5 kw Vääntömomentti Nm Välityssuhde 1,92:1 488,07:1 14 VAIHTEET

15 Perussarjan hammasvaihteet SK 2 5 F B5-laippa Koko Nimikkeistön selityksiä: Numeroiden määrä vastaa välitysportaiden määrää; poikkeus: SK 0:ssa on 2 porrasta Numero 5 nimikkeen lopussa (esim. SK 225) merkitsee vahvistettua toisiopuolta (akseli ja laakerointi) VAIHTEET 15

16 TAPPIVAIHDEMOOTTORIT Solakkuutta ja suorituskykyä Tappivaihdemoottorit (luettelo G1000) Jalka-, laippa- tai holkkiakselikiinnitys Holkki- tai tappiakseli Kompakti koko UNICASE Pitkäikäinen Vähäinen huollon tarve Kokoja 15 Teho 0, kw Vääntömomentti Nm Välityssuhde 4,03: ,03:1 Erittäin hiljainen käynti, sopii esim. teatterikäyttöön 16 VAIHTEET

17 Tappivaihdemoottorit SK AZ SH Kutisteholkki/suojus Holkkiakseli/B14-laippa Tappivaihdemoottorit Välitysportaita Koko SK VX Tappiakseli/jalkakiinnitys Tappivaihdemoottorit Välitysportaita Koko Nimikkeistön selityksiä (NORDBLOC.1 ): Malleissa SK ja SK portaiden määrä ei käy ilmi tyyppimerkinnästä (saatavana on 2- ja 3-portaiset versiot). VAIHTEET 17

18 KARTIOVAIHDEMOOTTORIT Tuttua tehokkuutta Kartiovaihdemoottorit (luettelo G1000) Jalka-, laippa- tai holkkiakselikiinnitys Holkki- tai tappiakseli UNICASE Erittäin tehokas Kestävä muotoilu Valurautarunko Eri laakerivaihtoehtoja, hyvä aksiaali- ja radiaalikuormitettavuus Kokoja 11 Teho 0, kw Vääntömomentti Nm Välityssuhde 8,04: ,68:1 Erittäin hiljainen käynti, sopii esim. teatterikäyttöön 18 VAIHTEET

19 Kartiovaihdemoottorit SK AZ Holkkiakseli/B14-laippa Uusi versio Välitysportaita: 2 hammasvaihdetta ja 1 kartiovaihde Koko Mallisarja 90 SK Ei lisävarusteita (tappiakseli, jalkakiinnitys) Uusi versio Välitysportaita: 3 hammasvaihdetta ja 1 kartiovaihde Koko Mallisarja 90 Nimikkeistön selityksiä: Numero 6 nimikkeen lopussa merkitsee vahvistettua 3-portaista mallia Numero 7 nimikkeen lopussa merkitsee vahvistettua 4-portaista mallia (Portaiden määrä sisältää kartiovaihteen.) VAIHTEET 19

20 NORDBLOC.1 -KARTIOVAIHDEMOOTTORIT Tehoa ja näyttävyyttä 2-portaiset NORDBLOC.1 -kartiovaihdemoottorit (luettelo G1014) Washdown-runko Suuri tehotiheys Jalka-, laippa- tai holkkiakselikiinnitys Holkki- tai tappiakseli UNICASE Alumiinirunko nsd tuph -pintakäsittely (lisävaruste) Kokoja 6 Teho 0,12 9,2 kw Vääntömomentti Nm Välityssuhde 3,03:1 70:1 20 VAIHTEET

21 2-portaiset NORDBLOC.1 -kartiovaihdemoottorit SK VZ Tappiakseli/B14-laippa Uusi muotoilu Välitysportaita: 1 hammas, 1 kartio NORDBLOC-malli Koko Mallisarja 92 SK AZ Holkkiakseli/B14-laippa Uusi versio Välitysportaita: 1 hammas, 1 kartio NORDBLOC-malli Koko Mallisarja 93 Nimikkeistön selityksiä: SK / SK on pienin saatavana oleva malli (koko 00). VAIHTEET 21

22 KIERUKKAVAIHDEMOOTTORIT Hiljaista tehoa Kierukkavaihdemoottorit (luettelo G1000) Jalka-, laippa- tai holkkiakselikiinnitys Holkki- tai tappiakseli UNICASE Pehmeä ja hiljainen käynti Hyvä ylikuormitettavuus Suuri aksiaali- ja radiaalikuormitettavuus Valurautarunko Kokoja 6 Teho 0,12 15 kw Vääntömomentti Nm Välityssuhde 4,40: ,12:1 22 VAIHTEET

23 Kierukkavaihdemoottorit SK Kierukkavaihteen koko (kierukkaportaan akseliväli 80 mm) Välitysportaita: 1 hammas ja 1 kierukka Koko SK AZ B H Holkkiakselin suoja Kiinnityselementti Holkkiakseli/B14-laippa Kierukkavaihteen koko (125 mm) Välitysportaita: 1 hammas ja 1 kierukka Koko Nimikkeistö koskee myös mallia SK VAIHTEET 23

24 UNIVERSAL-KIERUKKAVAIHDEMOOTTORIT Modulaarista joustavuutta UNIVERSAL SI -kierukkavaihdemoottorit (luettelo G1035) Moduulirakenne Monipuoliset kiinnitysmahdollisuudet Elinikäinen kestovoitelu IEC-versio Alumiinirunko Kokoja 5 Teho 0,12 4,0 kw Vääntömomentti Nm Välityssuhde 5,00: ,00:1 UNIVERSAL SMI -kierukkavaihdemoottorit (luettelo G1035) Sileät pinnat Elinikäinen kestovoitelu IEC-versio Alumiinirunko nsd tuph -pintakäsittely (lisävaruste) Kokoja 5 Teho 0,12 4,0 kw Vääntömomentti Nm Välityssuhde 5,00: ,00:1 24 VAIHTEET

25 UNIVERSAL SI -kierukkavaihdemoottorit SK 1 SI 75 / H10 Hammasetuvaihde 10:1 Kierukkavaihteen koko (akseliväli 75 mm) SI-malli Välitysportaita UNIVERSAL SMI -kierukkavaihdemoottorit SK 1 SMI 31 AZ Holkkiakseli/B14-laippa Kierukkavaihteen koko (31 mm) SMI-malli Välitysportaita VAIHTEET 25

26 MAXXDRIVE -teollisuusvaihteet Erittäin kovaan käyttöön MAXXDRIVE -teollisuusvaihteet (luettelo G1050) Laakerointipisteet ja tiivistepinnat koneistettu yhdellä kiinnityksellä (hiljainen käyntiääni ja pitkä käyttöikä) Rungossa ei väännölle alttiita tiivistepintoja Akselit tarkalleen linjassa, hiljainen käynti Pitkä käyttöikä, vähäinen huollon tarve Välitys 5,54-400:1 samoilla kiinnitysmitoilla Hammas-, tappi- ja kartiovaihteena Kokoja 11 Teho 1, kw Vääntömomentti Nm Välityssuhde 5,60: :1 26 VAIHTEET

27 MAXXDRIVE -teollisuusvaihteet SK AS H IEC CC 200L/4 BRE Jarru Moottori (IEC/NEMA) Lisävarusteet (CC, tuuletin ) Moottorin lisälaitteet (MST, MSF, IEC, NEMA...) Lisävarusteet (D, H, B ) Akselit ja kiinnitysosat (A, AF, AS, V, L ) Tyyppimerkintä Portaiden määrä (2, 3, 4) 2: 2-portainen hammasvaihde 3: 3-portainen hammasvaihde 4: 3-portainen kartiovaihde 5: 4-portainen kartiovaihde Rakennekoko (5 15) VAIHTEET 27

28 MAXXDRIVE XT -TEOLLISUUSVAIHTEET Erittäin kovaan käyttöön MAXXDRIVE XT -teollisuusvaihteet (luettelo G1050) Kotelo ja pinnat optimoitu suurille ensiötehoille Laakerointipisteet ja tiivistepinnat koneistettu yhdellä kiinnityksellä (hiljainen käyntiääni ja pitkä käyttöikä) Rungossa ei väännölle alttiita tiivistepintoja Akselit tarkalleen linjassa, hiljainen käynti Pitkä käyttöikä, vähäinen huollon tarve Kulmavaihde Kokoja 7 Teho kw Vääntömomentti Nm Välityssuhde 6,30:1 22,4:1 28 VAIHTEET

29 MAXXDRIVE XT -teollisuusvaihteet SK AS H MS FAN 355LP/4 Moottorin koko Lisävarusteet (tuuletin, CC ) Moottorin lisälaitteet (MST, MSF, IEC, NEMA...) Lisävarusteet (D, H, B ) Akselit ja kiinnitysosat (A, AF, AS, V, L ) Tyyppimerkintä Portaiden määrä (2) 2: 2-portainen kartiovaihde Rakennekoko (5 11) VAIHTEET 29

30 VAIHDEMOOTTORIEN LISÄVARUSTEET NIMIKE A AF AX AXF AZ AZD AZK B D MERKITYS Holkkiakseli Holkkiakseli, B5-laippa Holkkiakseli/jalkakiinnitys Holkkiakseli, jalkakiinnitys, B5-laippa Holkkiakseli, B14-laippa Holkkiakseli, B14-laippa ja momenttituki Holkkiakseli, B14-laippa ja momenttikonsoli Holkkiakselin kiinnityselementti Momenttituki EA Holkkiakseli, ura DIN 5480 G H IEC LX MK R RLS S SEK SEP Momenttituen kumit Suojus kosketussuojana Sovite IEC-moottorien asennukseen Tappiakseli molemmin puolin, jalkakiinnitys Moottorikonsoli Integroitu paluujarru Paluujarru moottorissa Kutisteholkillinen holkkiakseli Servosovite puristuskytkimellä Servosovite akselikiilakytkimellä 30 VAIHDEMOOTTORIEN LISÄVARUSTEET

31 NIMIKE V VF VL VL2 VL3 VX VXF VXZ VZ W XF XZ MERKITYS Tappiakseli Tappiakseli, B5-laippa Vahvistettu laakerointi Sekoitinlaakerointi Drywell-sekoitinlaakerointi Tappiakseli, jalkakiinnitys Tappiakseli, jalkakiinnitys, B5-laippa Tappiakseli, jalkakiinnitys, B14-laippa Tappiakseli, B14-laippa Vapaa ensiöakseli Jalkakiinnitys, B5-laippa Jalkakiinnitys, B14-laippa Kaikkia lisävarusteita ei ole saatavana kaikkiin vaihdemoottoreihin. Yksityiskohtaiset tiedot ovat mainituissa luetteloissa Tutustu muihin lisävarusteisiin (esim. hihnakäyttö) mainituissa luetteloissa tai kysy lisää Jos lisävarusteita on useita, ne mainitaan peräkkäin, esim.: SK 2282 S H G (kutisteholkillinen holkkiakseli, suojus, momenttituen kumit) Muita teollisuusvaihteiden lisävarusteita esitellään luettelossa G1050. VAIHDEMOOTTORIEN LISÄVARUSTEET 31

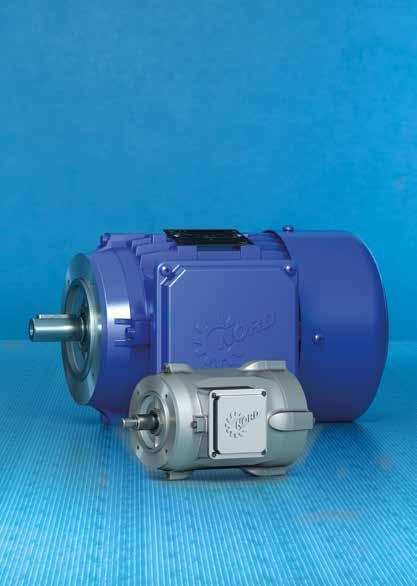

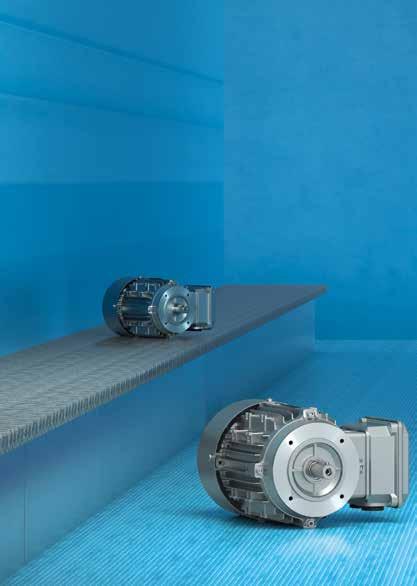

32 SÄHKÖMOOTTORIT SYNKRONI- JA OIKOSULKUMOOTTORIT 32

33 33

34 OIKOSULKUMOOTTORIT Kestävät joka paikan puurtajat Vakiomoottorit (luettelot M7000 ja M7002) Kansainvälisten määräysten ja standardien mukaisia Saatavana paljon lisävarusteita ja -toimintoja ISO F, suunnitteluperustana B (vaihtoehtoisesti ISO H) Myös taajuusmuuttajakäyttöön Suuret ylikuormitusvarat Koot Teho 0,12 55 kw Napaluku 2, 4, 6, 8 Kotelointi IP55, lisävarusteena IP66 Hyötysuhdeluokka IE1, IE2, IE3 34 MOOTTORIT

35 Napavaihtomoottorit (luettelo M7000) ISO F, suunnitteluperustana B Yksivaihemoottorit (luettelo M7000) Koot Teho 0,10 17 kw 4 2, 8 2, 8 4 Napaluku Muita vaihtoehtoja tilauksesta Kotelointi IP55, lisävarusteena IP66 Hyötysuhdeluokka IE1 ISO F, suunnitteluperustana B Käynti- ja käynnistyskondensaattorilla tai Steinmetz-kytkennällä Koot Teho 0,12 1,5 kw Napaluku 4 IP55, Kotelointi lisävarusteena IP66 Hyötysuhdeluokka IE1 MOOTTORIT 35

36 OIKOSULKUMOOTTORIT Kestävät joka paikan puurtajat IEC-moottorit SK 100 L H / 4 SH Seisontalämmitys Napaluku Hyötysuhdeluokka Teholuokka Koko (akselikorkeus) X tai W merkitsee nimikkeistössä tavallista pienempää kokoa. Esimerkki: SK 250WP on 55 kw:n moottori koon 225 rungossa NEMA C-FACE -moottorit SK 90 L H / TC TW Lisävaruste (TW = lämpösuoja) C-laippa Koko Napaluku Hyötysuhdeluokka Teholuokka Koko (akselikorkeus) 36 MOOTTORIT

37 Napavaihtomoottorit moottorit SK 132 M 8 / 2 WU Silumiiniroottori Napaluku, suuri nopeus Napaluku, pieni nopeus Teholuokka Koko (akselikorkeus) Yksivaihemoottorit SK 90 LB / 4 EHB1 EHB1: sis. kondensaattorin EAR1: sis. käynti- ja käynnistyskondensaattorin EST: sis. Steinmetz-kytkennän ECR: sis. CUS-hyväksytyn käynti- ja käynnistyskondensaattorin Napaluku Teholuokka Koko (akselikorkeus) MOOTTORIT 37

38 OIKOSULKUMOOTTORIT Kestävät joka paikan puurtajat Sileäpintaiset moottorit (luettelo M7010) ISO F Myös taajuusmuuttajakäyttöön Washdown-runko nsd tuph -pintakäsittely (lisävaruste) Koot Teho 0,12 2,2 kw Napaluku 4 IP66, lisävarusteena Kotelointi IP69K vaihteen yhteydessä Hyötysuhdeluokka IE3 Sileät pinnat etenkin elintarviketeollisuuden sovelluksiin 38 MOOTTORIT

39 Sileäpintaiset moottorit SK 100 L H / 4 HM Sileäpintainen moottori Napaluku Hyötysuhdeluokka Teholuokka Koko (akselikorkeus) Tuulettamattomissa sileäpintaisissa moottoreissa kirjain H tai P merkitsee hyötysuhdeluokkaa Premium Efficiency (IE3). MOOTTORIT 39

40 SYNKRONIMOOTTORIT Parasta tehoa monipuoliseen käyttöön Vakiomoottorit (luettelot TI ja TI ) ISO F, suunnitteluperustana B (vaihtoehtoisesti ISO H) Vain taajuusmuuttajakäyttöön Avoimen tai suljetun silmukan ohjaus NORD-taajuusmuuttajilla Suuret ylikuormitusvarat Koot Teho 1,1 5,5 kw Napaluku 4 Kotelointi IP55, lisävarusteena IP66 Hyötysuhdeluokka IE4 40 MOOTTORIT

41 Vakiomoottorit SK 100 T 2 / 4 Δ Nimelliskierrosluku (Δ = /min, muuten /min) Napaluku Staattoritunnus (moottorin koon mukaan) Synkronimoottori Koko (akselikorkeus) MOOTTORIT 41

42 SYNKRONIMOOTTORIT Parasta tehoa monipuoliseen käyttöön Sileäpintaiset moottorit (luettelo DS1007) ISO F Vain taajuusmuuttajakäyttöön Avoimen tai suljetun silmukan ohjaus NORD-taajuusmuuttajilla Washdown-runko nsd tuph -pintakäsittely (lisävaruste) Koot Teho 0,75 2,2 kw Napaluku 4 IP66, lisävarusteena Kotelointi IP69K vaihteen yhteydessä Hyötysuhdeluokka IE4 42 MOOTTORIT

43 Sileäpintaiset moottorit SK 80 T 1 / 4 HM Sileäpintainen moottori Napaluku Staattoritunnus (moottorin koon mukaan) Synkronimoottori Koko (akselikorkeus) MOOTTORIT 43

44 RÄJÄHDYSSUOJATUT MOOTTORIT Optimoitua turvallisuutta Räjähdyssuojatut moottori, pöly (luettelo G2122) 44 MOOTTORIT Vyöhyke 21, laiteluokka 2D, Ex tb 125 C Vyöhyke 22, laiteluokka 3D, Ex tb 125 C Suora asennus ja IEC-sovite Räjähdyssuojatut moottori, kaasu (luettelo G2122) Koot Teho 0,12 22 kw Napaluku 4 Kotelointi IP55, lisävarusteena IP66 Hyötysuhdeluokka IE2 Vyöhyke 1, laiteluokka 2G, Exe T3 Vyöhyke 2, laiteluokka 3G, Exe T3 Suora asennus ja IEC-sovite Koot Teho 0,12 22 kw Napaluku 4 IP55, Kotelointi lisävarusteena IP66 Hyötysuhdeluokka IE2 Saatavana on myös NEC-räjähdyssuojausvaatimusten mukaisia HazLoc- ja IECEX-malleja Lisätietoja ATEX-vaatimuksista on ATEX-esitteessä, tuotenro

45 SYÖTTÖ- JA SIGNAALIKAAPELIT Esivalmistellut Kaapelit moottorien ja taajuusmuuttajien liittämiseen Syöttö- ja signaalikaapelit Asiakaskohtaiset pistokkeet ja kaapelien pituudet SK CE HQ8-K MA H10E-M1B 3_OM Eri yhdistelmien merkinnät 3_OM = pituus 3 m S5UL = erikoismalli, 3 m ja UL-sertifiointi (vain pistokkeita koskeva merkintä) Johdon pää, 2. puoli: Tyyppi ja materiaalimerkinnät H10E = HAN 10E -pistoke M1B = yksi metallilukitus Muilta osin ks. Johdon pää, M2B = kaksi metallilukitusta 1. puoli Huomaa: Materiaalitunnukset Kaapelityyppi koskevat vain pistokkeita. LE = sähkönsyöttö LA = sähkönsyöttö Daisy Chain MA = moottoriliitäntä BRE = jarruvastus BRW5 = jarruvastus SYSM = järjestelmäväylä AG = absoluuttiarvoanturi IG = inkrementtianturi ilman nollapulssia... C = yhdistelmäanturi (abs./inkr.) IG0 = inkrementtianturi nollapulssilla Johdon pää, 1. puoli: Tyyppi ja materiaalimerkinnät HQ8 = HAN Q8/0 -pistoke K = pistoke muovikotelossa HQ4 = HAN Q4 -pistoke (w/o = ilman) M = pistoke metallikotelossa HQ42 = HAN Q4/2 -pistoke (24 V DC) Huomaa: Materiaalitunnukset OE = avoin pää koskevat vain pistokkeita. A5F = M12 A-koodattu 5-nap. naaras B4M = M12 B-koodattu 4-nap. uros Kaapelinjatke (cable extension) KAAPELIT 45

46 MOOTTORIEN LISÄVARUSTEET NIMIKE BRE + DBR + BRB NRB1/2 ERD TF TW SH WU Z WE + HR RD RDT RDD AS66 OL OL/H KB 46 MERKITYS Jarru/jarrutusmomentti + muut lisävarusteet Kaksoisjarru + muu lisävaruste RG * Ruostesuojattu versio SR * Pöly- ja ruostesuojattu versio IR * Virtarele FHL * Lukittava käsivapautus HL Käsivapautus MIK Mikrokytkin AS55 * Ulkoasennus Seisontalämmitys/jarru Hiljainen jarru Ulkoinen maadoitusliitin Lämpötila-anturi, PTC-vastus Lämpötilavahti, bimetalli- Seisontalämmitys Silumiiniroottori Lisähuimamassa, valumetallituuletin Toinen akselin pää Käsipyörä Sadesuoja Suojakatos, tekstiiliteoll. tuulettimen suojus Kaksinkert. tuulettimen suojus Ulkoasennus Ei tuuletinta Ei tuuletinta, ei tuuletinkoppaa Suljettava kondenssivesiaukko MOOTTORIEN LISÄVARUSTEET

47 NIMIKE MS EKK KKV FEU TRO MOL VIK F RLS MG SL IG IG.P IG.K AG * ei DBR-versiossa MERKITYS Pistoketyyppinen moottoriliitäntä Yksiosainen liitäntärasia Valumassa liitäntärasiassa Kosteuseristys Trooppisten olojen eristys Meijeriversio VIK-määräyksen mukainen malli Vakionopeuspuhallin Paluujarru Inkrementaalinen magneettianturi Anturilaakeri Inkrementtianturi Inkrementtianturi, pistoliitäntä Inkrementtianturi, liitinkotelo Absoluuttianturi Kaikkia lisävarusteita ei ole saatavana kaikkiin moottoreihin Yksityiskohtaiset tiedot lisävarusteista ovat luettelossa M7000 Tiedustele muita lisävarusteita (esim. moottoripistoke, 2 x TF) MOOTTORIEN LISÄVARUSTEET 47

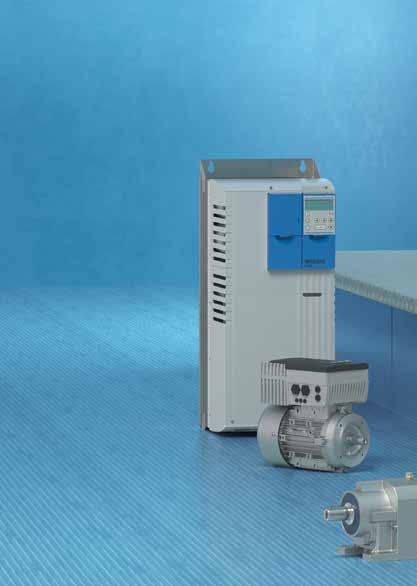

48 KÄYTTÖELEKTRONIIKKA TAAJUUSMUUTTAJAT JA KÄYNNISTIMET 48

49 49

50 SK 500P NORDAC PRO Monipuoliset taajuusmuuttajat SK 500P NORDAC PRO (luettelo E3000) Yleiskäyttöinen, useita perusmalleja, laajennettavissa lisämoduuleilla Tarkka virtavektorisäätö ja suuret ylikuormitusvarat oikosulku- ja synkronimoottorien käyttöön HTL-enkooderirajapinta suljetun silmukan servo-ohjausta varten ja POSICON-paikoitustoiminto mukana jo SK500P-perusmallissa Yleisrajapinta reaaliaikaista Ethernetiä varten: PROFINET, ETHERCAT, ETHERNET IP ja POWERLINK CANopen vakiovarusteena DS402-profiili CANopenia, ETHERCATia ja POWERLINKiä varten Integroitu PLC käyttölaitteen lähellä suoritettaviin toimintoihin perusmallista alkaen TTL-enkooderirajapinta ja lisävarusteena yleinen enkooderirajapinta Lisävarusteena turvapysäytys: Safe Torque Off (STO) ja Safe Stop 1 (SS1), EN :n muk. SD-korttipaikka parametrointia varten USB-portti NORDCON-yhteyden luomiseen myös ilman syöttöjännitettä Kompakti rakenne, kapea, sijoitettavissa rinta rinnan muiden laitteiden kanssa Kokojen 1 ja 2 kaikki liitännät pistoliitäntöjä sähkönsyöttöä ja moottoriliitäntää myöten Kokoja 3 1~ V Jännite 3~ V Teho 0,25 5,5 kw 50 KÄYTTÖELEKTRONIIKKA

51 SK 500P NORDAC PRO -taajuusmuuttaja kaappiasennukseen SK 500P A EMC-verkkosuodatin: A = luokka C2 Syöttöjännite: x23 = 230 V, x40 = 400 V Verkon vaiheiden määrä: 1xx = 1-vaiheinen, 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 0 = 0.xx; 1 = 0x.x0; 2 = 0xx.0; 3 = 0xx0.0 Nimellisteho (xx): 250 = 0,25 kw 551 = 5,5 kw jne. Laitetyyppi: SK 500P, SK 510P, SK 530P, SK 550P KÄYTTÖELEKTRONIIKKA 51

52 SK 500E NORDAC PRO Monipuoliset taajuusmuuttajat SK 500E NORDAC PRO (luettelo E3000) 52 Laajimmat toiminnot Anturiton virtavektorisäätö (ISD-säätö) Monen enkooderin rajapinta Integroitu PLC käyttölaitteen lähellä suoritettaviin toimintoihin mallista SK 520E alkaen Lisävarusteena POSICON-paikoitus mallista SK 530E alkaen Lisävarusteena turvapysäytys: Safe Torque Off (STO) ja Safe Stop 1 (SS1), EN :n muk. (malleissa SK 510E ja SK 530E) ASM- ja PMSM-moottorivalmius Energiansäästötoiminto Suuret ylikuormitusvarat (200 %) kaikilla tehoalueilla 160 kw:iin asti Paljon kenttäväyläjärjestelmiä ja teolliseen Ethernetiin perustuvia väyläjärjestelmiä Lisävarusteena integroitu CANopen mallista SK 511E alkaen Integroitu C1-luokan verkkosuodatin Eri jäähdytysvaihtoehtoja, esim. cold plate IP20-kytkentäkaappiasennus Kokoja 11 1~ V 1~ V Jännite 3~ V 3~ V Teho 0, kw Kompakti yleiskäyttöinen taajuusmuuttaja KÄYTTÖELEKTRONIIKKA

53 SK 500E NORDAC PRO -taajuusmuuttaja kaappiasennukseen SK 500E A EMC-verkkosuodatin: O = ei ole, A = luokka C2 Syöttöjännite: x12 = 115 V; x23 = 230 V; x40 = 400 V Verkon vaiheiden määrä: 1xx = 1-vaiheinen, 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 0 = 0.xx; 1 = 0x.x0; 2 = 0xx.0; 3 = 0xx0.0 Nimellisteho (xx): 751 = 7,5 kw, 113 = 110 kw jne. Laitetyyppi: SK 500E... SK 545E KÄYTTÖELEKTRONIIKKA 53

54 SK 250E NORDAC LINK Helposti asennettavat taajuusmuuttajat SK 250E NORDAC LINK (luettelo E3000) Kotelointiluokka IP65 (3 kw:iin asti), IP55 (koko 2) Helppo käyttöönotto ja kenttäasennus Kaikki tulot ja lähdöt, väyläliitynnät ja teholiitännät pistoliittimillä helppo käyttöönotto ja huolto Monipuoliset lisävarusteet, esim. avain-/ huoltokytkin, painikkeet, potentiometrit Integroitu PLC käyttölaitteen lähellä suoritettaviin toimintoihin Yhteensopivat toiminnot modulaarisen NORDAC FLEXin kanssa AS-Interface Turvapysäytys: Safe Torque Off (STO) ja Safe Stop 1 (SS1), EN :n muk. Paljon kenttäväyläjärjestelmiä ja teolliseen Ethernetiin perustuvia väyläjärjestelmiä Paikallinen tai kauko-ohjattava Kokoja 2 Jännite Teho 3~ V 0,75 7,5 kw FDS = Field Distribution System 54 KÄYTTÖELEKTRONIIKKA

55 SK 250E NORDAC LINK SK 250E FDS A EMC-verkkosuodatin: A = luokka C2 Verkkojännite: x40 = 400 V Verkon vaiheiden määrä: 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 0 = 0.xx; 1 = 0x.x0 Nimellisteho (xx): 301 = 3 kw NORDAC LINK (Field Distribution System) Laitetyyppi: SK 250E... SK 280E KÄYTTÖELEKTRONIIKKA 55

56 SK 200E NORDAC FLEX Joustavat taajuusmuuttajat SK 200E NORDAC FLEX (luettelo E3000) Anturiton virtavektorisäätö (ISD-säätö) Integroitu PLC käyttölaitteen lähellä suoritettaviin toimintoihin Integroitu POSICON-paikoitusohjaus Turvapysäytys: Safe Torque Off (STO) ja Safe Stop 1 (SS1), EN :n muk. ASM- ja PMSM-moottorivalmius Energiansäästötoiminto Moottori- tai seinäasennus IP55 (lisävarusteena IP66) Integroitu AS-Interface malleissa SK 22xE ja SK 23xE Paljon kenttäväyläjärjestelmiä ja teolliseen Ethernetiin perustuvia väyläjärjestelmiä Hajautetut moduulit yhdistettävissä järjestelmäksi Laajennettavissa yksilöllisesti POSICON absoluuttiarvoanturilla Kokoja 4 Jännite Teho 1~ V 1~ V 3~ V 3~ V 0,25 22 kw 56 KÄYTTÖELEKTRONIIKKA

57 SK 200E NORDAC FLEX SK 200E A (-C) Suojausluokka: ei = IP55 (vakio) C = IP66 EMC-verkkosuodatin: luokka C2, A = C2 Syöttöjännite: x12 = 115 V; x23 = 230 V; x40 = 400 V Verkon vaiheiden määrä: 1xx = 1-vaiheinen, 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 0 = 0.xx; 1 = 0x.x0; 2 = 0xx.0 Nimellisteho (xx): 550 = 0,55 kw 222 = 22 kw jne. Laitetyyppi: SK 200E... SK 230E ja SK 205E... SK 235E KÄYTTÖELEKTRONIIKKA 57

58 SK 180E NORDAC BASE Taloudelliset taajuusmuuttajat SK 180E NORDAC BASE (luettelo E3000) Anturiton virtavektorisäätö (ISD-säätö) Integroitu PLC käyttölaitteen lähellä suoritettaviin toimintoihin Käyttö mahdollista FI-vikavirtasuojan yhteydessä, vuotovirta < 16 ma Integroitu AS-Interface SK 190E -mallissa Energiansäästötoiminto Moottori- tai seinäasennus IP55 (lisävarusteina IP66 ja IP69K) nsd tuph -pintakäsittely (lisävaruste) Integroitu verkkosuodatin (EMC-luokka C1/C2) 2 analogista tuloa, 3 digitaalista tuloa, 2 digitaalista lähtöä Lämpötila-anturitulo (TF+/TF ) RS485 (järjestelmäväylä/rs232-rajapinta) Hajautetut moduulit yhdistettävissä järjestelmäksi Laajennettavissa yksilöllisesti POSICON absoluuttiarvoanturilla Kokoja 2 Jännite Teho Kompakti taajuusmuuttaja 1~ V 1~ V 3~ V 3~ V 0,25 2,2 kw 58 KÄYTTÖELEKTRONIIKKA

59 SK 180E NORDAC BASE SK 180E B (-C) XXX Ei NSD-pintakäsittelyä (nsd tuph) = vakio BRI (sisäinen jarruvastus) Suojausluokka: ei = IP55 (vakio) C = IP66 EMC-verkkosuodatin: luokka C1, B = C1 Syöttöjännite: x12 = 115 V; x23 = 230 V; x40 = 400 V Verkon vaiheiden määrä: 1xx = 1-vaiheinen, 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 0 = 0.xx; 1 = 0x.x0 Nimellisteho (xx): 250 = 0,25 kw 221 = 2,2 kw jne. Laitetyyppi: SK 180E tai SK 190E KÄYTTÖELEKTRONIIKKA 59

60 SK 155E NORDAC LINK Virtaa säästävät moottorinkäynnistimet SK 155E/175E NORDAC LINK (luettelo E3000) Kaikki tulot ja lähdöt, väyläliitynnät ja teholiitännät pistoliittimillä helppo käyttöönotto ja huolto Paljon lisävarusteita, esim. avain-/ huoltokytkin Integroitu PLC käyttölaitteen lähellä suoritettaviin toimintoihin Kulumaton, täysin elektroninen käynnistys suunnanvaihdolla Yhteensopivat toiminnot modulaarisen NORDAC STARTin kanssa Kotelointiluokka IP65 Helppo käyttöönotto ja kenttäasennus AS-Interface tai PROFIBUS käytettävissä Kenttäasennus Parametroitavissa käyttöpaikassa Kokoja 1 Jännite Teho 3~ V 0,12 3 kw FDS = Field Distribution System 60 KÄYTTÖELEKTRONIIKKA

61 SK 155E/175E NORDAC LINK SK 175E FDS A EMC-verkkosuodatin: A = luokka C2 Verkkojännite: x40 = 400 V Verkon vaiheiden määrä: 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 1 = 0x.x0 Nimellisteho (xx): 301 = 3 kw NORDAC LINK (Field Distribution System) Laitetyyppi: SK 155E (yksisuuntainen), SK 175E (kaksisuuntainen) KÄYTTÖELEKTRONIIKKA 61

62 SK 135E NORDAC START Virtaa säästävät moottorinkäynnistimet SK 135E NORDAC START (luettelo E3000) Suunnanvaihtokäynnistin pehmokäynnistyksellä Integroitu elektroninen jarrutasasuuntaaja jarrun ohjaamiseksi (BRE) Integroitu PROFIBUS tai AS-Interface Seinä- tai moottoriasennus IP55 (lisävarusteina IP66 ja IP69K) nsd tuph -pintakäsittely (lisävaruste) Integroitu verkkosuodatin (EMC-luokka B) 2 digitaalista tuloa ja lähtöä Lämpötila-anturitulo (TF+/TF ) RS232-rajapinta ATEX-vyöhyke 22, luokka 2D Kokoja 2 Jännite Teho 3~ V 3~ V 0,12 3 kw tai 7,5 kw Elektroninen käynnistin ei kulu käytössä Käynnistysmomentin alennus vähentää mekaanista kulumista 62 KÄYTTÖELEKTRONIIKKA

63 SK 135E NORDAC START SK 135E B ASI C(-NSD) (IP69K) Suojausluokka: vakio = IP55, C = IP66 Tiedonsiirto: ASI = AS-rajapinta PBR = PROFIBUS-rajapinta EMC-verkkosuodatin: luokka B = C1 Verkkojännite: x23 = 230 V; x40 = 400 V Verkon vaiheiden määrä: 3xx = 3-vaiheinen Nimellisteho (xx): 301 = 3,0 kw tai 751 = 7,5 kw Laitetyyppi: SK 135E tai SK 175E KÄYTTÖELEKTRONIIKKA 63

64 NORDAC ACCESS BT / NORDCON APP NORDAC ACCESS BT Erillismuisti parametreille Bluetooth-rajapinta taajuusmuuttajia ja NORDCON APPia varten Tietojen siirto PC-tietokoneelle USB:n kautta Voi liittää ja irrottaa käytön aikana NORDCON APP Työpöytänäkymä käytön valvontaa ja diagnostiikkaa varten Parametrointi ja käyttö Yksilöllisesti konfiguroitava oskilloskooppitoiminto käytön analysointia varten Käyttöparametrien hallintaa helpottava varmuuskopiointi- ja palautustoiminto 64 KÄYTTÖELEKTRONIIKKA

65 PROFIsafe SK TU4-PNS Safe Motion PROFIsafe PROFINETin kautta moduulilla SK TU4-PNS IEC :n mukaiset käyttöjen turvatoiminnot V V V t t1 t2 t Turvallinen nopeusrajoitus (SLS) t1 t2 t Turvallinen nopeusalue (SSR) t1 Turvallinen liikesuunta (SDI) t2 V V n PL e (Performance Level) Cat. 4 (ISO ) t1 t2 t Turvapysäytys (SOS) t1 t2 t Turvallinen nopeuden mittaus (SSM) n SIL 3 (Safety Integrity Level) (IEC 62061) + turvallinen I/O-konfiguraatio käyttäjän määrittämin asetuksin NORDAC FLEX -sarjan hajautettujen taajuusmuuttajien turvatoimintojen yksinkertainen toteutus Kattavat turvaominaisuudet koneiden ja laitteistojen luotettavaa käyttöä varten Toiminnallinen turvallisuus yhdellä ainoalla verkkokaapelilla Minimoitu johdotustarve Turvallisuuteen liittyvien konetietojen yleinen saatavuus KÄYTTÖELEKTRONIIKKA 65

66 INTEGROITUJEN TAAJUUSMUUTTAJIEN ERIKOISOMINAISUUDET Pistoliitännät Plug & play -valmius Kaikki liitännät on tehty helppokäyttöisiksi, joten käyttöjen liittäminen ja konfigurointi on erittäin helppoa. Helppo plug & play -periaate kaikilla tavallisilla pistoketyypeillä Verkko- ja moottoripistokkeet M12-pistokkeet antureille Esivalmistellut kaapelit Paikallinen ohjaus Asiakas-/laitteistokohtainen varustus Kytkimet ja painikkeet on sijoitettu käyttölaitteisiin, ja niissä on käynnistys-, pysäytys- ja tilanmuutostoiminnot. Verkkokytkin Paikallisen ohjauksen / etäohjauksen valintakytkin Käynnistyspainike, myötä-/ vastapäiväpainike 66 KÄYTTÖELEKTRONIIKAN ERIKOISOMINAISUUDET

67 VÄYLÄJÄRJESTELMÄT JA TEOLLINEN ETHERNET Väyläjärjestelmät ja teollinen Ethernet Anturit/prosessitiedot ETHERNET POWERLINK Toimilaitteet KÄYTTÖELEKTRONIIKAN ERIKOISOMINAISUUDET 67

68 Sealed Surface Conversion System NORDin -vaihdemoottorit ja -elektroniikka (SK 1xxE) sopivat ihanteellisesti vaativiin käyttöolosuhteisiin Helposti puhdistettava pinta Hapon- ja emäksenkestävä (laaja ph-alue) Irtoamaton pinnoite myös vauriokohdissa Pinnoite ei hilseile pois Korroosionkestävä ja kosketuskorroosiota estävä Vaihtoehto ruostumattomalle teräkselle Yhdysvaltain elintarvike- ja lääkeviraston vaatimusten mukainen (Title 21 CFR ) Ei sisällä kromaatteja Kokonaisratkaisu ääriolosuhteisiin Erikoiskäsitellyt runko-osat DIN- ja standardiosat ruostumatonta terästä Washdown-runko (vaihde ja moottori) Akselit ruostumatonta terästä Erikoisakselitiivisteet Elintarvikekelpoinen öljy äärimmäisiin olosuhteisiin Juoma- ja elintarviketeollisuus Meijerit Lääketeollisuus Vesihuolto ja jäteveden käsittely Autopesulat Meri- ja rannikkoalueet Kemikaalipuhdistus (washdown, laaja ph-alue) 68 TEKNISET TIEDOT

69 Pintakäsitellyille alumiinisille rungon osille tehdyt testit: ASTM D714 kuplanmuodostus ASTM D korroosio ASTM D naarmuuntuminen ASTM B suolaroiskeet ASTM D3170 gravelometer-testi DIN EN ISO 9227 suolasumukoe DIN EN ISO 2409 hilaristikkokoe Ominaisuuksien vertailu Maalaus Ruostumaton teräs nsd tuph Hilseilemättömyys Korroosionkestävyys Kustannukset + Paino Tuotevalikoima + + Lämmönjohtavuus hyvä, ++ erittäin hyvä, neutraali, heikko, erittäin heikko nsd tuph -pintakäsiteltyjä tuotteita Hammasvaihdemoottorit Kartiovaihdemoottorit Kierukkavaihde Sileäpintaiset moottorit NORDAC START- ja NORDAC BASE -elektroniikka TEKNISET TIEDOT 69

70 MOOTTORIEN ENERGIANSÄÄSTÖMÄÄRÄYKSET Maa Euroopan unioni, Sveitsi ja Turkki Yhdysvallat Kanada Kiina Brasilia Meksiko Kolumbia Chile Australia, Uusi-Seelanti Intia Etelä-Korea Singapore Taiwan Japani Saudi-Arabia 70 Jännite/ taajuus V 50/60 Hz < 600 V 60 Hz < 600 V 50/60 Hz < V 50 Hz < V 50/60 Hz < V 50/60 Hz < 600 V 60 Hz < 690 V 50 Hz < V 50 Hz < V 50 Hz < 600 V 60 Hz < V 50 Hz < 600 V 60 Hz < V 50/60 Hz V 60 Hz TEKNISET TIEDOT Teho Napaluku 0, kw hv (0, kw) hv (0, kw) , kw 2 6 0, kw hv (0, kw) 2 8 0, kw 2 8 0,75 7,5 kw 2 6 0, kw 2 8 0, kw 2 6 0, kw 2 8 0, kw 2 6 0, kw 2 8 0, kw 2 6 0, kw 2 8

71 Määräykset/standardit EY 640/2009 EY 4/ /125/EY Ekosuunnitteludirektiivi Energiatehokkuusmääräys IE3 Suunnitelmat/huomautukset Ei muutoksia suunnitteilla EISA 2007 / EISA 2014 NEMA Premium (IE3) Laajennus kokoihin NEMA 42, 48, 56 EER 2017 NEMA Premium (IE3) Ei muutoksia suunnitteilla GB GB Lei No Decreto No Portaria No 553 Grade 3 (IE2) Alto Rendimento (IE2) IE3:n täytäntöönpanoa lykätty IE3 Alto Rendimento plus 06/2019 lähtien NOM-016-ENER-2010 NEMA Premium (IE3) Ei muutoksia suunnitteilla Resolution no. 1012:2015 IE2 IE3 > 7,5 kw 08/2020 lähtien NCh 3086 of 2008 IE2 Ei muutoksia suunnitteilla AS/NZS : 2004 MEPS 2 E2 AS/NZS :n mukaiset IE2- vaatimukset osin tiukemmat kuin IEC:n mukaiset IE2-vaatimukset! IS IE2 Ei muutoksia suunnitteilla MKE IE3 Ei muutoksia suunnitteilla Energy Conservation Act (ECA) IE3 Ei muutoksia suunnitteilla CNS (MEPS) IE3 Ei muutoksia suunnitteilla JIS C 4213 (2014) IE3 Ei muutoksia suunnitteilla SASO 2893:2018 IE3 Ei muutoksia suunnitteilla TEKNISET TIEDOT 71

72 IEC :N MUKAISET NIMELLISKÄYTTÖTAVAT Moottorin kuormitus Vakio Muuttuva Ajallisesti rajoittamaton Ajallisesti rajoitettu Jaksoittainen (samanlaiset käyttöjaksot) Ei jaksoittainen Tauotettu käyttö Keskeytyksetön käyttö Kuormitus Käynnistys Tauko Kuormitus Tauko Kuormitus Tyhjäkäynti Käynnistys Kuormitus Jarrutus Tauko Kuormitus ja kierrosluku Käynnistys Kuormitus Jarrutus Kuormitus 1 Kuormitus 2 S1 S2 S3 S4 S5 S6 S7 S8 S9 Tapauksessa S2 käyttöaika on ilmoitettava minuutteina seuraavasti: S2 15 minuuttia. Tapauksissa S3, S4, S5 ja S6 on ilmoitettava prosentuaalinen arvo seuraavasti: S3 40 %, mikä vastaa 40 prosentin käyttöaikaa 10 minuutin aikana. S10 tarkoittaa käyttöä jatkuvalla kuormituksella. 72 TEKNISET TIEDOT

73 IP-LUOKITUS (INTERNATIONAL PROTECTION, IEC 60529) 1. numero Vierasesinesuojaus 2. numero Vesisuojaus 0 Ei suojausta 0 Ei suojausta 1 Suojaus suuria kappaleita vastaan, halkaisija 50 mm tai suurempi 2 Suojaus suuria kappaleita vastaan, halkaisija 12,5 mm tai suurempi 3 Suojaus suuria kappaleita vastaan, halkaisija 2,5 mm tai suurempi 4 Suojaus suuria kappaleita vastaan, halkaisija 1,0 mm tai suurempi 5 Suojattu pölyltä haitallisina kertyminä 1 Suojaus pystysuoraan tippuvalta vedeltä 2 Suojaus pystysuoraan tai korkeintaan 15 asteen kulmassa tippuvalta vedeltä 3 Suojaus korkeintaan 60 asteen kulmassa satavalta vedeltä 4 Suojaus roiskuvalta vedeltä 5 Suojaus joka suunnasta tulevalta vesisuihkulta 6 Pölytiivis 6 Suojaus joka suunnasta tulevalta voimakkaalta vesisuihkulta n Jos jompaakumpaa numeroista ei ilmoiteta, sen tilalle merkitään X. Esim. IP4X (suojaus > 1,0 mm:n kappaleita vastaan, tietoa kosteussuojauksesta ei ilmoitettu) n IPX7-merkinnän yhteydessä on ilmoitettava lisäksi upotussyvyys ja -aika. n Luokkaan IPX6 asti suojausmerkintä sisältää myös kaikki alemmat suojausluokat. 7 Kestää hetkellisen upotuksen veteen 8 Kestää jatkuvan upotuksen veteen 9K (ISO 20653) Kestää suurella paineella läheltä ruiskutettua kuumaa vettä ja höyryä (koskee erityisesti ajoneuvoja) TEKNISET TIEDOT 73

74 HAMMASVAIHDEMOOTTORIEN ASENNUSASENNOT M2 M6 M1 M4 M3 74 TEKNISET TIEDOT M5

75 TAPPIVAIHDEMOOTTORIEN ASENNUSASENNOT M6 M2 M1 M4 M5 M3 TEKNISET TIEDOT 75

76 KARTIOVAIHDEMOOTTORIEN ASENNUSASENNOT M6 M2 M1 M4 M5 M3 76 TEKNISET TIEDOT

77 KIERUKKAVAIHDEMOOTTORIEN ASENNUSASENNOT TEKNISET TIEDOT 77

78 MAXXDRIVE -KARTIOVAIHDEMOOTTORIEN ASENNUSASENNOT M6 M2 M1 M5 M4 M3 78 TEKNISET TIEDOT

79 M6 M3 M2 M5 M4 M1 TEKNISET TIEDOT 79

80 MAXXDRIVE -TAPPIVAIHDEMOOTTORIEN ASENNUSASENNOT M6 M2 M1 M5 M4 M3 2-portaisten vaihteiden asennusasennot 80 TEKNISET TIEDOT

81 M6 M3 M2 M5 M5 M1 3-portaisten vaihteiden asennusasennot TEKNISET TIEDOT 81

82 MOOTTORIEN ASENNUSASENNOT JA LIITINKOTELOJEN SIJAINTI IM B5 IM B3 IM V1 IM V3 IM B7 IM V6 IM B14 IM V5 IM B6 IM B8 IM V18 IM V TEKNISET TIEDOT

83 MUISTIINPANOJA Yleiskatsaus nimikkeistöön on saatavana myös julisteena (tuotenro ). 83

84 NORD DRIVESYSTEMS -konserni Pääkonttori ja -tehdas sekä teknologiakeskus Bargteheidessa Hampurin lähellä Innovatiivisia käyttöratkaisuja yli sadan teollisuudenalan tarpeisiin Mekaaniset tuotteet Tappi-, hammas-, kartio- ja kierukkavaihdemoottorit Sähkökäyttöiset tuotteet IE2-/IE3-/IE4-moottorit Elektroniikkatuotteet Taajuusmuuttajat keskitettyihin ja hajautettuihin käyttöihin, käynnistimet Huipputekniset tehtaat 7 paikkakunnalla Kaikkien käyttökomponenttien valmistus Tytäryhtiöt ja edustajat 98 maassa ja 5 maanosassa Paikallinen neuvonta, keskitetty huolto, tekninen tuki ja asiakaspalvelu Yli työntekijää eri maissa Räätälöityjen asiakasratkaisujen takana NORD Gear Oy Golfkentäntie 6, Prikkala, Finnland T , info-fi@nord.com Member of the NORD DRIVESYSTEMS Group Tuotenro / 2419
