1 KAIKKI KÄYTTÖRATKAISUT SAMALTA TOIMITTAJALTA FI TEKNISET TIEDOT Heinäkuu 2016

2 KAIKKI KÄYTTÖRATKAISUT SAMALTA TOIMITTAJALTA ANTRIEB DER n Luotettava n Joustava n Kansainvälinen Laaja tehoalue Joustavat kokonaisratkaisut Tehokas järjestelmä 2

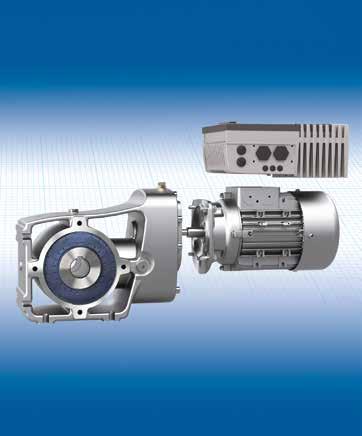

3 Vaihde n UNICASE-rakenne n Hiljainen käynti n Pitkä käyttöikä Moottori n Korkea hyötysuhde n Maailmanlaajuiset standardit n Kaikkiin olosuhteisiin Käyttöelektroniikka n Kompakti rakenne n Helppo käyttöönotto n Konfiguroitavissa 3

4 NORD DRIVESYSTEMSIN KÄYTTÖRATKAISUT LUOTETTAVUUS n Varmatoimiset tuotteet n Yhteensopivat komponentit n Oma kehitystyö ja tuotanto JOUSTAVUUS n Moduulirakenne n Konfiguroitavat toiminnot n Laaja tuotevalikoima n Käytön kokonaisratkaisut n Täydelliset asiakastoimitukset KANSAINVÄLISYYS n Maailmanlaajuinen organisaatio n Neuvonta, asennus ja huolto asiakkaita lähellä 4

5 SISÄLLYS VAIHTEET Perussarjan hammasvaihdemoottorit 8 NORDBLOC.1-hammasvaihdemoottorit 10 Tappivaihdemoottorit 12 Kartiovaihdemoottorit 14 2-portaiset kartiovaihdemoottorit 16 UNIVERSAL SI- ja SMI-kierukkavaihdemoottorit 18 Lieriökierukkavaihdemoottorit 20 Teollisuusvaihteet 22 MOOTTORIT Sähkömoottorit 24 TAAJUUSMUUTTAJAT Moottorinkäynnistin SK 135E/175E 28 Taajuusmuuttaja SK 180E/190E 30 Taajuusmuuttaja SK 200E 32 Taajuusmuuttaja SK 500E 34 LISÄVARUSTEET Vaihdemoottorien lisävarusteet 36 Moottorien lisävarusteet 38 Moottorien ja integroitujen taajuusmuuttajien erikoisominaisuudet 40 nsd tuph -pintakäsittely 42 TEKNISIÄ TIETOJA Moottorien energiansäästömääräykset 44 Hammasvaihdemoottorien asennusasennot 50 Kartiovaihdemoottorien asennusasennot 52 Moottorien asennusasennot ja liitinkotelojen sijainti 53 5

6 NM:N VAIHDEMOOTTORIT Nm Nm NORDBLOC.1 (alumiini) Nm NORDBLOC.1 (valurauta) Nm Hammasvaihdemoottorit Tappivaihdemoottorit 6

7 Nm Nm Nm Nm Nm Kartiovaihdemoottorit 2-portaiset kartiovaihdemoottorit UNIVERSAL SIja SMI-kierukkavaihdemoottorit Lieriökierukkavaihdemoottorit Teollisuusvaihteet 7

8 HAMMASVAIHDEMOOTTORIT(luettelo G1000) UNICASE-hammasvaihdemoottorit 3 Jalka- tai laippakiinnitys 3 Pitkä käyttöikä, vähäinen huoltotarve 3 Erittäin tiivis 3 UNICASE-rakenne Kokoja 11 kw 0, Nm i 1,35: ,31:1 8

9 UNICASE-hammasvaihdemoottorit SK 7 2 Koko Ei lisävarusteita (tappiakseli, jalkakiinnitys) Välitysportaita Nimikkeistöön liittyviä selityksiä: n SK 33 = perussarja n SK 33N = UNICASE-sarja Perussarjan hammasvaihteet SK 2 5 F Koko B5-laippa Nimikkeistöön liittyviä selityksiä: n Numeroiden määrä vastaa välitysportaiden määrää; poikkeus: SK0:ssa on 2 välitysporrasta n Numero 5 nimikkeen lopussa (esim. SK 225) merkitsee vahvistettua toisiopuolta (akseli ja laakerointi). 9

10 NORDBLOC.1 (luettelo G1012) NORDBLOC.1-hammasvaihdemoottorit 3 Jalka- tai laippakiinnitys 3 Valualumiinirunko (SK772:sta alkaen valurautarunko) 3 UNICASE-rakenne 3 Yksiportainen malli saatavana korkeiden kierroslukualueiden sovelluksiin (SKx71.1) 3 Pitkäikäiset laakerit 3 Hyvä aksiaali- ja radiaalikuormitettavuus 3 Sileä pinta 3 Kompakti rakenne, myös IEC-/ NEMA-sovitteet 3 Luonnollinen korroosiosuojaus myös maalaamattomana Kokoja 8 kw 0,12 37 Nm i 1:1 456,77:1 10

11 NORDBLOC.1-hammasvaihdemoottorit SK XZ Jalkakiinnitys, B14-laippa Uusi versio Välitysportaita NORDBLOC-malli Koko SK F B5-laippa Uusi versio Välitysportaita NORDBLOC-malli Koko 11

12 TAPPIVAIHDEMOOTTORIT(luettelo G1000) Tappivaihdemoottorit 3 Jalka-, laippa- tai holkkiakselikiinnitys 3 Holkki- tai tappiakseli 3 Lyhyt rakenne 3 UNICASE-runko 3 Pitkäikäinen 3 Lähes huoltovapaa Kokoja 15 kw 0, Nm i 4,03: ,79:1 n Erittäin hiljainen käynti sopii esim. teatterikäyttöön 12

13 Tappivaihdemoottorit SK AZ SH Kutisteholkki/suojus Holkkiakseli/B14-laippa Tappivaihdemoottori Välitysportaita Koko SK VX Tappiakseli/jalkakiinnitys Tappivaihdemoottori Välitysportaita Koko 13

14 KARTIOVAIHDEMOOTTORIT (luettelo G1000) Kartiovaihdemoottorit 3 Hyötysuhde jopa 95 % 3 Jalka-, laippa- tai holkkiakselikiinnitys 3 Holkki- tai tappiakseli 3 UNICASE-runko 3 Pieni välys Kokoja 11 kw 0, Nm i 8,04: ,68:1 n Erittäin hiljainen käynti sopii esim. teatterikäyttöön 14

15 Kartiovaihdemoottorit SK AZ B Kiinnityselementti Holkkiakseli/B14-laippa Uusi versio Portaita: 2 hammasvaihdetta ja 1 kartiovaihde Koko Mallisarja 90 MOOTTORIT SK Ei lisävarusteita (tappiakseli, jalkakiinnitys) Uusi versio Portaita: 3 hammas ja 1 kartio Koko Mallisarja 90 15

16 ALUMIINISET KARTIOVAIHDEMOOTTORIT(luettelo G1014) Kaksiportaiset NORDBLOC.1-kartiovaihdemoottorit n Washdown-runko n Kestävä rakenne 3 Hyötysuhde jopa 97 % 3 Jalka-, laippa- tai holkkiakselikiinnitys 3 Holkki- tai tappiakseli 3 UNICASE-runko 3 Alumiinirunko 3 nsd tuph -pintakäsittely (lisävaruste) Kokoja 5 kw 0,12 9,2 Nm i 3,58:1 70:1 16

17 Kaksiportaiset NORDBLOC.1-kartiovaihdemoottorit SK AZ D Momenttituki Holkkiakseli/B14-laippa Uusi versio Portaita: 1 hammas ja 1 kartio NORDBLOC-malli Koko Mallisarja 92 SK VF Tappiakseli/B5-laippa Uusi versio Portaita: 1 hammas ja 1 kartio NORDBLOC-malli Koko Mallisarja 93 Nimikkeistöön liittyviä selityksiä: n SK /SK on pienin saatavana oleva malli (koko 00) 17

18 UNIVERSAL SI- JA SMI- KIERUKKAVAIHDEMOOTTORIT(luettelo G1035) UNIVERSAL SI -kierukkavaihdemoottorit 3 Modulaarinen 3 Monipuoliset kiinnitysvaihtoehdot 3 Elinikäinen kestovoitelu 3 IEC-moottorisovite 3 Alumiinirunko Kokoja 5 kw 0,12 4,0 Nm i 5,00: ,00:1 UNIVERSAL SMI -kierukkavaihdemoottorit 3 Sileät pinnat 3 Elinikäinen kestovoitelu 3 IEC-moottorisovite 3 Alumiinirunko 3 nsd tuph -pintakäsittely (lisävaruste) Kokoja 5 kw 0,12 4,0 Nm i 5,00: ,00:1 18

19 UNIVERSAL SI -kierukkavaihdemoottorit SK 1 SI 75 / H10 Hammasetuvaihde 10:1 Kierukkavaihteen koko (akseliväli 75 mm) SI-malli Portaita UNIVERSAL SMI -kierukkavaihdemoottorit SK 1 SMI 31 VZ Tappiakseli/B14-laippa Kierukkavaihteen koko (31 mm) SMI-malli Portaita 19

20 LIERIÖKIERUKKAVAIHDEMOOTTORIT (luettelo G1000) Lieriökierukkavaihdemoottorit 3 Jalka-, laippa- tai holkkiakselikiinnitys 3 Holkki- tai tappiakseli 3 UNICASE-runko Kokoja 6 kw 0,12 15 Nm i 4,40: ,12:1 20

21 Lieriökierukkavaihdemoottorit SK Kierukkavaihteen koko (akseliväli 80 mm) Portaita: 1 hammas ja 1 kierukka Koko SK AZ B H Holkkiakselin suoja Kiinnityselementti Holkkiakseli/B14-laippa Kierukkavaihteen koko (125 mm) Portaita: 1 hammas ja 1 kierukka Koko 21

22 TEOLLISUUSVAIHTEET(luettelo G1050) Teollisuusvaihteet 3 Laakerointipisteet ja tiivistepinnat koneistettu yhdellä kiinnityksellä (hiljainen käyntiääni ja pitkä käyttöikä) 3 Saumaton runko ei väännölle alttiita tiivistepintoja 3 Akselit tarkasti linjassa hiljainen käynti 3 Pitkä käyttöikä, vähäinen huoltotarve 3 Välityssuhdealue 5, : 1 samoilla kiinnitysmitoilla 3 Tappi- ja kulmavaihteena Kokoja 9 kw 2, /30/40/50/75/ knm 110/150/190/250 i 5,54: ,00:1 22

23 Teollisuusvaihteet SK A F IEC CC 225LP/4 Moottorin koko Jäähdytysvaihtoehdot (CC, tuuletin jne.) Sovitevaihtoehdot (IEC, NEMA, MSW, MSF...) Toisiopuolen lisävarusteet (FK, VL VL2...) Lisävarusteet (G, D, H, B...) Teollisuusvaihdesarja Välitysportaat (2 3 = tappivaihde) (4 5 = kartiovaihde, numero 1 = portaiden määrä) Koko 23

24 SÄHKÖMOOTTORIT(luettelo M7000) VAKIOMOOTTORIT 3 Koot ja suuremmat 3 2-, 4-, 6-napaiset sekä napavaihtomalli 3 IP 55 / IP vaihemoottoreita 1,5 kw:iin asti (50 Hz) 3 IE3-moottoreita 0,12 kw:sta alkaen (koko 63) IE4-synkroni- ja asynkronimoottorit 3 Saatavana paljon lisävarusteita ja -toimintoja 3 ISO F, suunnitteluperustana B (vaihtoehtoisesti H) 3 Myös taajuusmuuttajakäyttöön 3 Suuri ylikuormitusvara 3 Myös ATEX-mallit kw 0,

25 IEC-moottorit SK 100 L H / 4 RD Lisävaruste (RD = sadesuoja) Napaluku Hyötysuhdeluokka Teholuokka Koko (akselikorkeus) NEMA C-FACE -moottorit SK 90 L H / TC TW Lisävaruste (TW, Klikson-lämpösuoja) C-laippa Runkokoko Napoja Hyötysuhdeluokka Teholuokka Koko (akselikorkeus) 25

26 SÄHKÖMOOTTORIT(luettelo M7010) Sileäpintaiset moottorit 3 Koot 80, 90 ja IP 66 / IP69K (lisävaruste) 3 Alumiinirunko 3 Lisävarusteena nsd tuph -pintakäsittely kw 0,37 2,2 n Sileät pinnat etenkin elintarviketeollisuuden sovelluksiin 26

27 Sileäpintaiset moottorit SK 100 L H / 4 HM Moottorityyppi Napaluku Hyötysuhdeluokka Teholuokka Koko (akselikorkeus) 27

28 MOOTTORINKÄYNNISTIMET SK 135E / 175E (luettelo F3015) SK 135E / 175E integroitu moottorinkäynnistin 3 Suunnanvaihtokäynnistin pehmokäynnistyksellä 3 Integroitu elektroninen jarrutasasuuntajaa jarrun ohjaamiseksi (BRE) 3 Integroitu Profibus tai AS-Interface 3 Seinä- tai moottoriasennus 3 IP55 (lisävarusteina IP66 ja IP69K) 3 Integroitu verkkosuodatin (EMC-luokka B) 3 2 digitaalista tuloa ja lähtöä 3 Lämpötila-anturitulo (TF+/TF-) 3 RS232-rajapinta Kokoja 2 U [V] 3 ~ 230 V 3 ~ 400 V P [kw] 0,12 4 kw 0,25 7,5 kw n Elektroninen käynnistin ei kulu käytössä n Käynnistysmomentin alennus vähentää mekaanista kulumista Näppärä ratkaisu 28

29 SK 135E / 175E integroitu moottorinkäynnistin IP 55 / IP 66 SK 135E / 175E B - ASI - C(-NSD) IP69K:lle Suojausluokka: vakio = IP 55, C = IP 66 Tiedonsiirto: ASI = AS-rajapinta; PBR = Profibus-rajapinta EMC-verkkosuodatin: luokka B = C1 Verkkojännite: x23 = 230 V; x40 = 400 V Verkon vaiheiden määrä: 3xx = 3-vaiheinen Nimellisteho (xx): 301 = 3,0 kw tai 751 = 7,5 kw Laitetyyppi: (SK 135E tai SK 175E) 29

30 TAAJUUSMUUTTAJAT SK 180E/190E (luettelo F3018) SK 180E/190E Integroidut taajuusmuuttajat 3 Anturiton virtavektorisäätö (ISD-säätö) 3 PLC-valmius 3 Käyttö mahdollista FI-vikavirtasuojan yhteydessä, vuotovirta < 16 ma 3 AS-Interface SK 190E:ssä 3 Energiansäästötoiminto 3 Moottori- tai seinäasennus 3 IP55 (lisävarusteina IP66 ja IP69K) 3 Integroitu verkkosuodatin (EMC-luokka C1/C2) 3 2 analogista tuloa, 3 digitaalista tuloa, 2 digitaalista lähtöä 3 Lämpötila-anturitulo (TF+/TF-), RS485 (järjestelmäväylä/rs232-liitäntä) Kokoja 2 U [V] 1 ~ 115 V 1 ~ 230 V 3 ~ 230 V 3 ~ 400 V P [kw] 0,25 2,2 n Kompakti taajuusmuuttaja Taloudellinen ratkaisu 30

31 SK 180E/190E Integroidut taajuusmuuttajat IP 55 SK 180E B - (-C) - XXX Ei NSD-pintakäsittelyä (nsd tuph) = vakio BRI (sisäinen jarruvastus) Suojausluokka: ei = IP 55 (vakio) C = IP 66 EMC-verkkosuodatin: luokka C1, B = C1 Syöttöjännite: x12 = 115 V; x23 = 230 V; x40 = 400 V Verkon vaiheiden määrä: 1xx = 1-vaiheinen, 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 0 = 0.xx, 1 = 0x.x0, 2 = 0xx.0 Nimellisteho (xx): 250 = 0,25 kw 221 = 2,2 kw jne. Laitetyyppi (SK 180E tai SK 190E) 31

32 TAAJUUSMUUTTAJAT SK 200E (luettelo F3020) SK 200E Integroitu taajuusmuuttaja 3 Anturiton virtavektorisäätö (ISD-säätö) 3 PLC-valmius 3 Integroitu Posicon-paikoitusohjaus 3 Turvapysäytystoiminto (STO/SS1), standardin EN mukainen 3 ASM- ja PMSM-moottorivalmius 3 Energiansäästötoiminto 3 Moottori- tai seinäasennus 3 IP 55 (lisävarusteina IP 66 ja IP 69K) 3 Integroitu AS-Interface malleissa SK 22xE ja SK 23xE 3 Ethernet-pohjaiset väyläjärjestelmät 3 Hajautetut moduulit yhdistettävissä järjestelmäksi Kokoja 4 U [V] 1 ~ 115 V 1 ~ 230 V 3 ~ 230 V 3 ~ 400 V P [kw] 0,25 22 Monipuolinen ratkaisu 32

33 SK 200E Integroitu taajuusmuuttaja IP 55 SK 200E A - (-C) Suojausluokka: ei = IP55 (vakio) C = IP 66 EMC-verkkosuodatin: luokka C2, A = C2 Syöttöjännite: x12 = 115 V; x23 = 230 V; x40 = 400 V Verkon vaiheiden määrä: 1xx = 1-vaiheinen, 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 0 = 0.xx; 1 = 0x.x0; 2 = 0xx.0 Nimellisteho (xx): 550 = 0,55 kw 222 = 22 kw jne. Laitetyyppi SK 200E... SK 230E ja SK 205E... SK 235E 33

34 TAAJUUSMUUTTAJAT SK 500E (luettelo F3050) SK 500E Taajuusmuuttaja kaappiasennukseen 3 Anturiton virtavektorisäätö (ISD-säätö) 3 PLC-valmius mallista SK 520E alkaen 3 Lisävaruste: POSICON-paikoitus mallista SK 530E alkaen 3 Lisävaruste: Turvapysäytystoiminto (STO/SS1), standardin EN mukainen 3 ASM- ja PMSM-moottorivalmius 3 Energiansäästötoiminto 3 Suuri ylikuormituskapasiteetti (200 %) kaikille tehoille 160 kw asti 3 Useita kenttä- ja Ethernet-pohjaisia väyläjärjestelmiä 3 Lisävarusteena integroitu CAN Open mallista SK 511E alkaen 3 Integroitu C1-luokan verkkosuodatin 3 Eri jäähdytysvaihtoehtoja, esim. cold plate Kokoja 11 1~ 115 V 1~ 230 V U [V] 3~ 230 V 3~ 400 V P [kw] 0, n Kompakti yleiskäyttöinen taajuusmuuttaja Monikäyttöinen ratkaisu 34

35 SK 500E Taajuusmuuttaja kaappiasennukseen, IP 20 SK 500E A EMC-verkkosuodatin: O = ei ole, A = luokka C2 Syöttöjännite: x12 = 115 V; x23 = 230 V; x40 = 400 V Verkon vaiheiden määrä: 1xx = 1-vaiheinen, 3xx = 3-vaiheinen Teholukeman pilkkua edeltävien numeroiden määrä: 0 = 0.xx; 1 = 0x.x0; 2 = 0xx.0 Nimellisteho (xx): 751 = 7,5 kw; 113 = 110 kw jne. Laitetyyppi SK 500E... SK 545E 35

36 VAIHDEMOOTTORIEN LISÄVARUSTEET NIMIKE ei mitään A AF AX AXF AZ AZD AZK B E MERKITYS Tappiakseli, jalkakiinnitys Holkkiakseli Holkkiakseli, B5-laippa Holkkiakseli/jalkakiinnitys Holkkiakseli, jalkakiinnitys, B5-laippa Holkkiakseli, B14-laippa Holkkiakseli, B14-laippa ja momenttituki Holkkiakseli, B14-laippa ja momenttikonsoli Kiinnityselementti Yksiportainen EA Holkkiakseli, ura DIN 5480 EF F G H IEC LX MK R RLS Yksiportainen, B5-laippa Tappiakseli, B5-laippa Momenttituen kumit Suojus kosketussuojana Sovite B5 IEC -moottorien asennukseen Tappiakseli molemmin puolin, jalkakiinnitys Moottorikonsoli Integroitu paluujarru Paluujarru W-sovitteessa 36

37 NIMIKE S SEK SEP V VF VL VL2 VL3 VX VXF VXZ VZ W XF XZ MERKITYS Kutisteholkillinen holkkiakseli Servosovite puristuskytkimellä Servosovite akselikiilakytkimellä Tappiakseli Tappiakseli, B5-laippa Vahvistettu laakerointi Sekoitinlaakerointi Sekoitinlaakerointi Drywell Tappiakseli, jalkakiinnitys Tappiakseli, jalkakiinnitys, B5-laippa Tappiakseli, jalkakiinnitys, B14-laippa Tappiakseli, B14-laippa Vapaa ensiöakseli Jalkakiinnitys, B5-laippa Jalkakiinnitys, B14-laippa VAIHDEMOOTTORIT n Kaikkia lisävarusteita ei ole saatavana kaikkiin vaihdemoottoreihin n Yksityiskohtaiset tiedot ja grafiikat lisävarusteista luettelossa G1000 n Tiedustele muita lisävarusteita (esim. aksiaalilaakerointi) 37

38 MOOTTORIEN LISÄVARUSTEET Vakio IE1 IE2 IE3 AR KR CUS NIMIKE MERKITYS BRE + Jarru/jarrutusmomentti + muut lisävarusteet DBR + Kaksoisjarru + muu lisävaruste RG Ruostesuojattu versio SR * Pöly- ja ruostesuojattu versio IR Virtarele FHL * Lukittava käsivapautus HL Käsivapautus MIK Mikrokytkin AS55 Ulkoasennus * ei DBR-versiossa BRB Seisontalämmitys/jarru NRB1/2 Hiljainen jarru ERD Ulkoinen maadoitusliitin TF Lämpötila-anturi, PTC-vastus TW Lämpötilavahti, bimetalli- SH Seisontalämmitys WU Silumiiniroottori Z Lisähuimamassa, valumetallituuletin WE + 2. akselinpää HR Käsipyörä RD Sadesuoja RDT Suojakatos, tekstiiliteoll. tuulettimen suojus RDD Kaksinkert. tuulettimen suojus AS66 Ulkoasennus OL Ei tuuletinta OL/H Ei tuuletinta, ei tuuletinkoppaa 38

39 Vakio IE1 IE2 IE3 AR KR CUS NIMIKE MERKITYS KB Suljettava kondenssivesiaukko MS Pistoketyyppinen moottoriliitäntä EKK Yksiosainen liitäntärasia KKV Valumassa liitäntärasiassa FEU Kosteuseristys TRO Trooppisten olojen eristys MOL Meijeriversio VIK VIK-määräyksen mukainen malli F Vakionopeuspuhallin RLS Paluujarru IG1 (IG11, 12) Inkrementtianturi, pulssia IG2 (IG21, 22) Inkrementtianturi, pulssia IG4 (IG41, 42) Inkrementtianturi, pulssia MG Inkrementaalinen magneettianturi SL Anturilaakeri IG Inkrementtianturi IG.P Inkrementtianturi, pistoliitäntä IG.K Inkrementtianturi, liitinkotelo AG Absoluuttianturi RE Resolveri OKA Ei liitinkoteloa n Kaikkia lisävarusteita ei ole saatavana kaikkiin moottoreihin n Yksityiskohtaiset tiedot lisävarusteista katalogissa M7000 n Tiedustele muita lisävarusteita (esim. 2xTF) 39

40 MOOTTORIEN JA INTEGROITUJEN TAAJUUSMUUTTAJIEN ERIKOISOMINAISUUDET Pistoliitännät Kaikki liitännät on tehty helppokäyttöisiksi, joten käyttöjen liittäminen ja konfigurointi on erittäin helppoa. 3 Helppo plug & play -periaate kaikilla tavallisilla pistoketyypeillä 3 Verkko- ja moottoripistokkeet 3 M12-pistokkeet antureille 3 Esivalmistellut kaapelit n Plug & play -valmius 40

41 Paikallinen ohjaus Kytkimet ja painikkeet on sijoitettu käyttölaitteisiin, ja niissä on käynnistys-, pysäytys- ja tilanmuutostoiminnot. n Virtakytkin n Paikallisen ohjauksen / etäohjauksen valintakytkin n Käynnistyspainike, myötä-/ vastapäiväpainike n Asiakas-/laitteistokohtainen varustus 41

42 Sealed Surface Conversion System NORDin -vaihdemoottorit ja -elektroniikka (SK 1xxE) sopivat ihanteellisesti vaativiin käyttöolosuhteisiin. n Helposti puhdistettava pinta n Hapon- ja emäksenkestävä (laaja ph-alue) n Irtoamaton pinnoite myös vauriokohdissa n Ei hilseile pois n Korroosionkestävä ja kosketuskorroosiota estävä n Vaihtoehto ruostumattomalle teräkselle n Yhdysvaltain elintarvike- ja lääkeviraston vaatimusten mukainen (Title 21 CFR ) n Ei sisällä kromaatteja Kokonaisratkaisu ääriolosuhteisiin n Erikoiskäsitellyt runko-osat n DIN- ja standardiosat ruostumatonta terästä n Washdown-runko (vaihde ja moottori) n Akselit ruostumatonta terästä n Erikoisakselitiivisteet n Elintarvikekelpoinen öljy 42 äärimmäisiin olosuhteisiin n Juoma- ja elintarviketeollisuus n Meijerit n Lääketeollisuus n Vesihuolto ja jäteveden käsittely n Autopesulat n Meri- ja rannikkoalueet n Kemikaalipuhdistus (washdown, laaja ph-alue)

43 Pintakäsitellyille alumiinisille rungon osille tehdyt testit: n ASTM D714 kuplanmuodostus n ASTM D korroosio n ASTM D naarmuuntuminen n ASTM B suolaroiskeet n ASTM D3170 gravelometer-testi n DIN EN ISO 9227 suolasumukoe n DIN EN ISO 2409 hilaristikkokoe nsd tuph -pintakäsiteltyjä tuotteita: Hammasvaihdemoottorit Edut lyhyesti Maalaus Nikkeli- ja nikkeli-teflonpinnoite Ruostumaton teräs nsd tuph Kartiovaihdemoottorit Hilseilemätön Ei pinnoitetta Korroosion kestävä Kustannukset Paino UNIVERSALkierukkavaihteet Tuotevalikoima Tasainen pinta Lämmönjohtavuus Sileäpintaiset moottorit Elektroniikka SK 1xxE 43

44 MOOTTORIEN ENERGIANSÄÄSTÖMÄÄRÄYKSET IEC NEMA MG-1 AS/NZS ABNT KEMCO (Etelä-Korea) Kiinassa on oma luokitus, joka vastaa IEC-standardia. 44

45 45

46 MOOTTORIEN ENERGIANSÄÄSTÖMÄÄRÄYKSET IEC-MÄÄRÄYKSET NEMA-MÄÄRÄYKSET AS/NZS-MÄÄRÄYKSET ABNT-MÄÄRÄYKSET KIINAN MÄÄRÄYKSET Australian ja Uuden-Seelannin E2- ja E3-vaatimukset eivät vastaa IEC- tai NEMA-vaatimuksia. 46

47 Grade Grade Grade 47

48 HAMMASVAIHDEMOOTTORIEN ASENNUSASENNOT M2 M6 M1 M4 M3 48 M5

49 KARTIOVAIHDEMOOTTORIEN ASENNUSASENNOT M6 M2 M1 M4 M5 M3 49

50 MOOTTORIEN ASENNUSASENNOT JA LIITINKOTELOJEN SIJAINTI IM B5 IM B3 IM V1 IM V3 IM B7 IM V6 IM B14 IM V5 IM B6 IM B8 IM V18 IM V19 III I 2 I IV II 3 1 I I 4 I 50

51 MUISTIINPANOJA 51

52 NORD DRIVESYSTEMS -konserni Pääkonttori ja -tehdas sekä teknologiakeskus Bargteheidessa Hampurin lähellä Innovatiivisia käyttöratkaisuja yli sadan teollisuudenalan tarpeisiin Mekaaniset tuotteet Tappi-, hammas-, kartio- ja kierukkavaihdemoottorit Sähkökäyttöiset tuotteet IE2-/IE3-/IE4-moottorit Elektroniikkatuotteet Taajuusmuuttajat keskitettyihin ja hajautettuihin käyttöihin, käynnistimet Huipputekniset tehtaat 7 paikkakunnalla Kaikkien käyttökomponenttien valmistus Tytäryhtiöt 36 maassa ja 5 maanosassa Paikallinen neuvonta, keskitetty huolto, tekninen tuki ja asiakaspalvelu Yli työntekijää eri maissa Räätälöityjen asiakasratkaisujen takana NORD Gear Oy Golfkentäntie PIRKKALA Puh Faksi finland@nord.com, Member of the NORD DRIVESYSTEMS Group Tuotenro /2416
