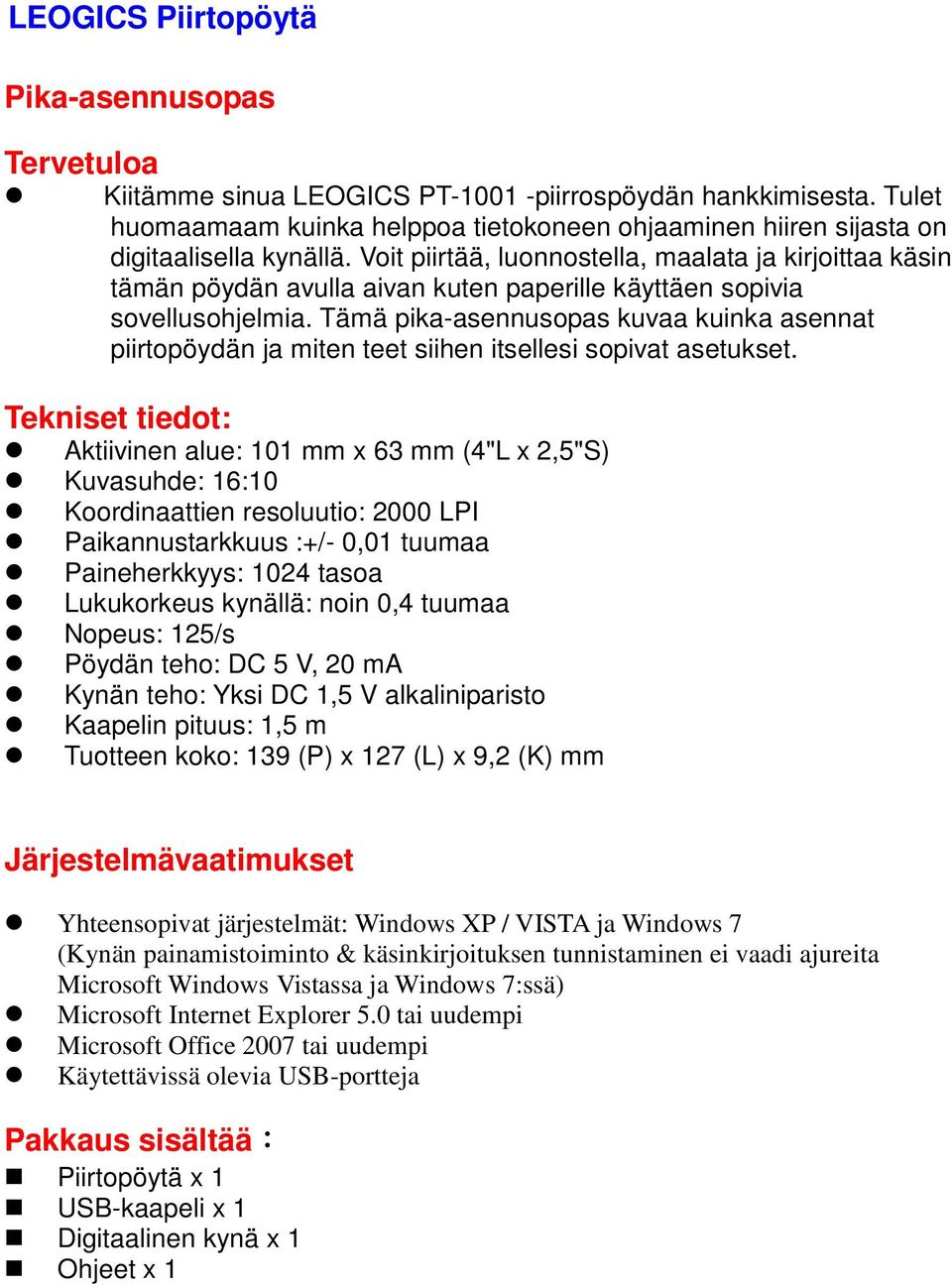

1 LEOGICS Piirtopöytä Pika-asennusopas Tervetuloa Kiitämme sinua LEOGICS PT piirrospöydän hankkimisesta. Tulet huomaamaam kuinka helppoa tietokoneen ohjaaminen hiiren sijasta on digitaalisella kynällä. Voit piirtää, luonnostella, maalata ja kirjoittaa käsin tämän pöydän avulla aivan kuten paperille käyttäen sopivia sovellusohjelmia. Tämä pika-asennusopas kuvaa kuinka asennat piirtopöydän ja miten teet siihen itsellesi sopivat asetukset. Tekniset tiedot: Aktiivinen alue: 101 mm x 63 mm (4"L x 2,5"S) Kuvasuhde: 16:10 Koordinaattien resoluutio: 2000 LPI Paikannustarkkuus :+/- 0,01 tuumaa Paineherkkyys: 1024 tasoa Lukukorkeus kynällä: noin 0,4 tuumaa Nopeus: 125/s Pöydän teho: DC 5 V, 20 ma Kynän teho: Yksi DC 1,5 V alkaliniparisto Kaapelin pituus: 1,5 m Tuotteen koko: 139 (P) x 127 (L) x 9,2 (K) mm Järjestelmävaatimukset Yhteensopivat järjestelmät: Windows XP / VISTA ja Windows 7 (Kynän painamistoiminto & käsinkirjoituksen tunnistaminen ei vaadi ajureita Microsoft Windows Vistassa ja Windows 7:ssä) Microsoft Internet Explorer 5.0 tai uudempi Microsoft Office 2007 tai uudempi Käytettävissä olevia USB-portteja Pakkaus sisältää: Piirtopöytä x 1 USB-kaapeli x 1 Digitaalinen kynä x 1 Ohjeet x 1

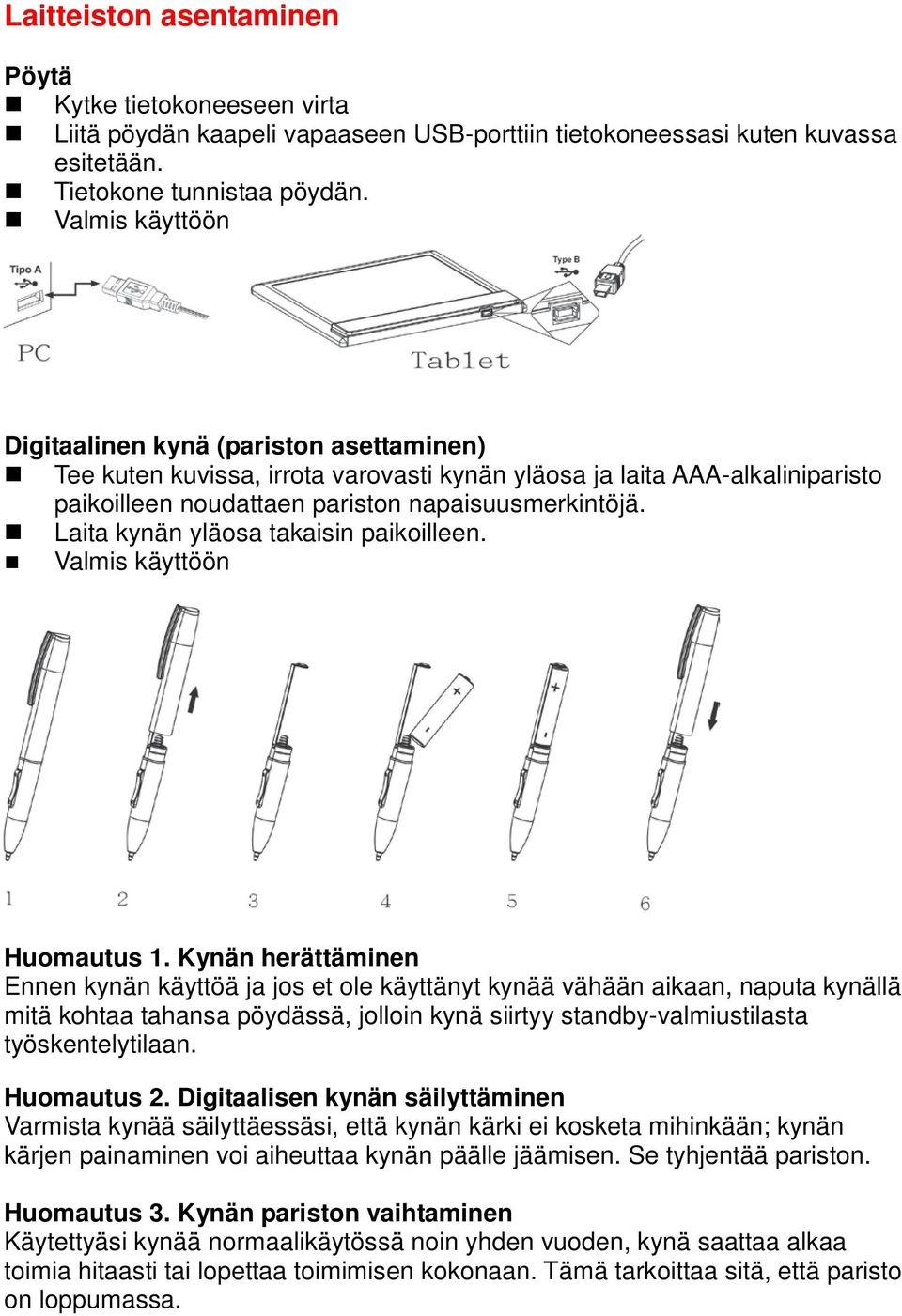

2 Laitteiston asentaminen Pöytä Kytke tietokoneeseen virta Liitä pöydän kaapeli vapaaseen USB-porttiin tietokoneessasi kuten kuvassa esitetään. Tietokone tunnistaa pöydän. Valmis käyttöön Digitaalinen kynä (pariston asettaminen) Tee kuten kuvissa, irrota varovasti kynän yläosa ja laita AAA-alkaliniparisto paikoilleen noudattaen pariston napaisuusmerkintöjä. Laita kynän yläosa takaisin paikoilleen. Valmis käyttöön Huomautus 1. Kynän herättäminen Ennen kynän käyttöä ja jos et ole käyttänyt kynää vähään aikaan, naputa kynällä mitä kohtaa tahansa pöydässä, jolloin kynä siirtyy standby-valmiustilasta työskentelytilaan. Huomautus 2. Digitaalisen kynän säilyttäminen Varmista kynää säilyttäessäsi, että kynän kärki ei kosketa mihinkään; kynän kärjen painaminen voi aiheuttaa kynän päälle jäämisen. Se tyhjentää pariston. Huomautus 3. Kynän pariston vaihtaminen Käytettyäsi kynää normaalikäytössä noin yhden vuoden, kynä saattaa alkaa toimia hitaasti tai lopettaa toimimisen kokonaan. Tämä tarkoittaa sitä, että paristo on loppumassa.

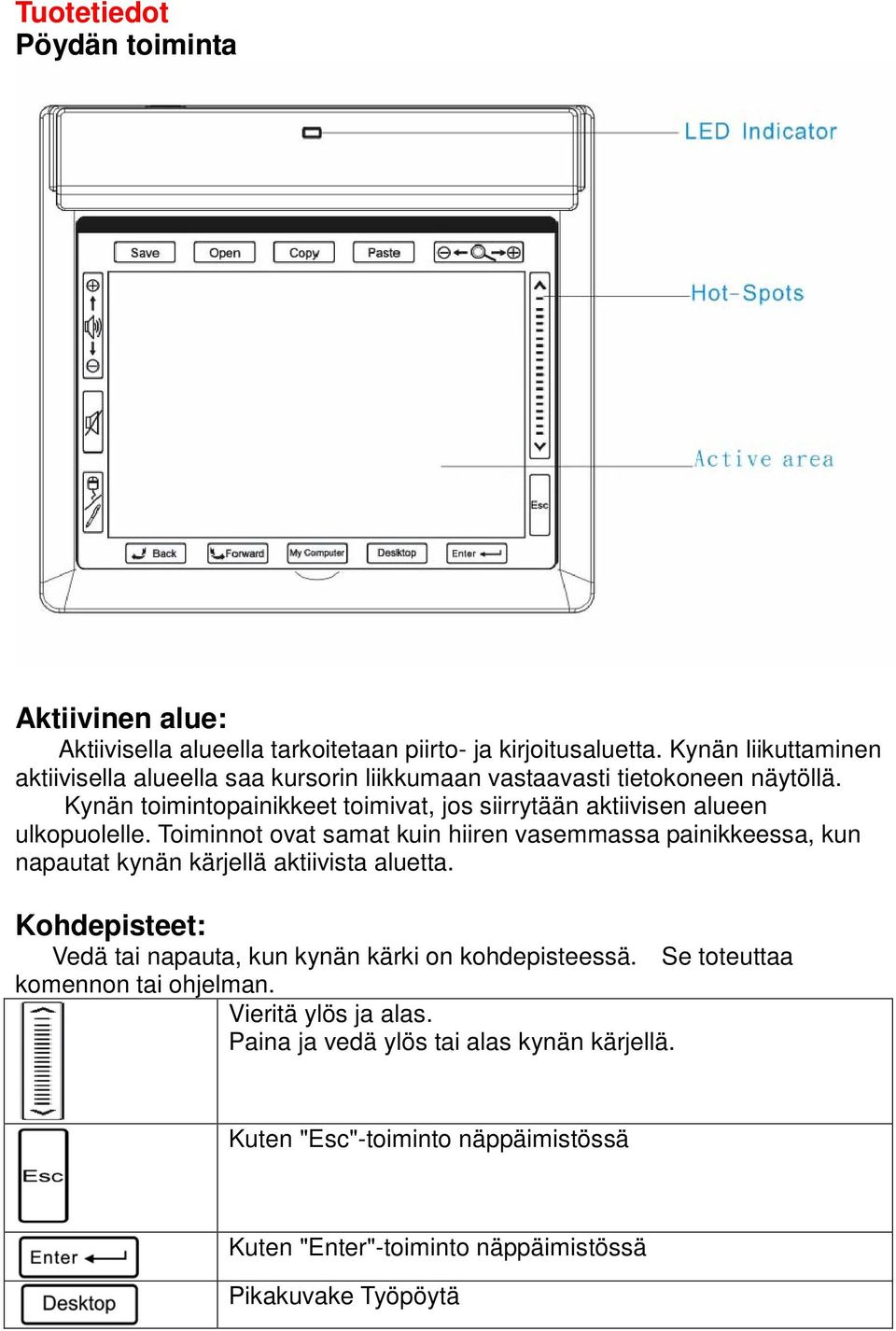

3 Tuotetiedot Pöydän toiminta Aktiivinen alue: Aktiivisella alueella tarkoitetaan piirto- ja kirjoitusaluetta. Kynän liikuttaminen aktiivisella alueella saa kursorin liikkumaan vastaavasti tietokoneen näytöllä. Kynän toimintopainikkeet toimivat, jos siirrytään aktiivisen alueen ulkopuolelle. Toiminnot ovat samat kuin hiiren vasemmassa painikkeessa, kun napautat kynän kärjellä aktiivista aluetta. Kohdepisteet: Vedä tai napauta, kun kynän kärki on kohdepisteessä. Se toteuttaa komennon tai ohjelman. Vieritä ylös ja alas. Paina ja vedä ylös tai alas kynän kärjellä. Kuten "Esc"-toiminto näppäimistössä Kuten "Enter"-toiminto näppäimistössä Pikakuvake Työpöytä

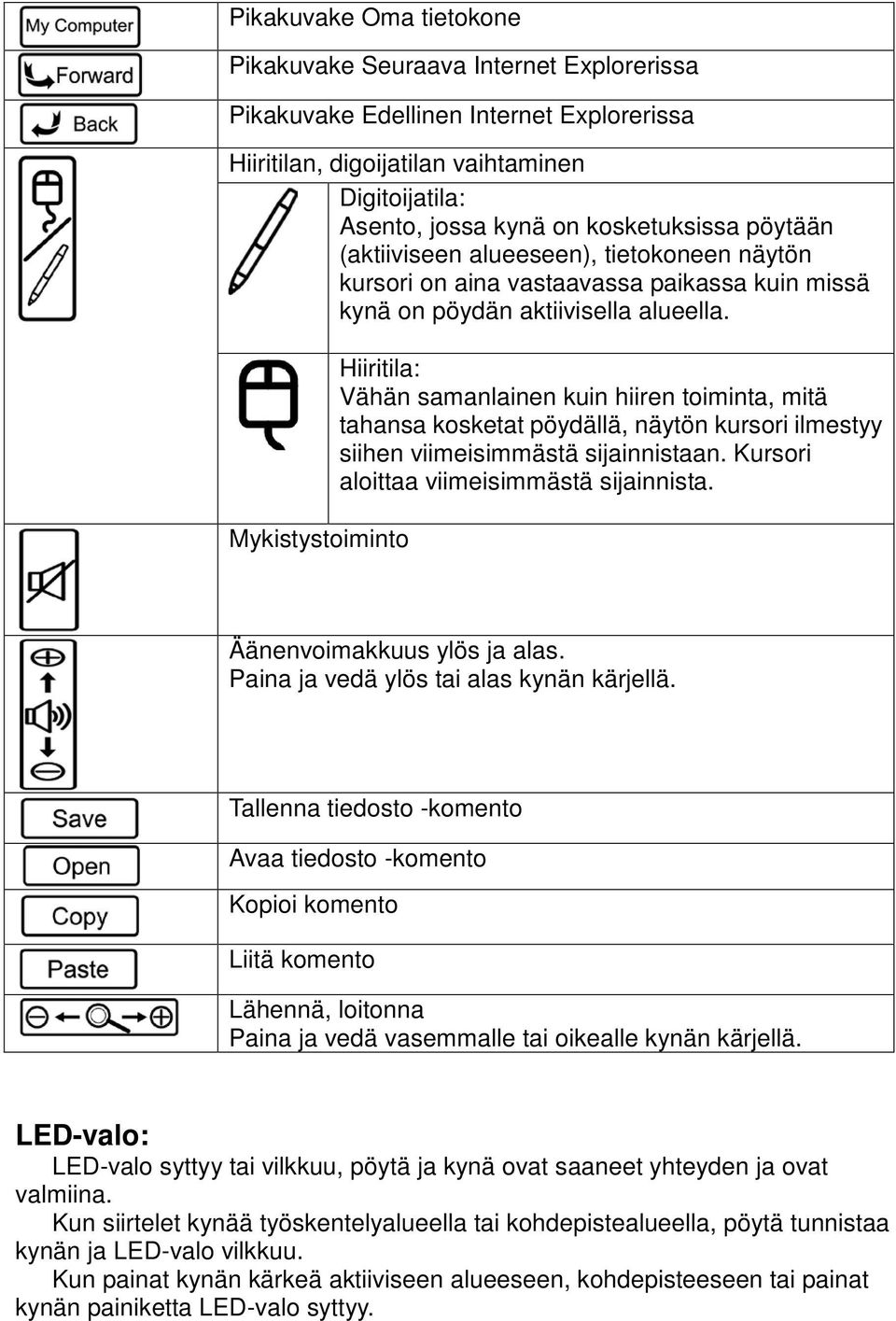

4 Pikakuvake Oma tietokone Pikakuvake Seuraava Internet Explorerissa Pikakuvake Edellinen Internet Explorerissa Hiiritilan, digoijatilan vaihtaminen Digitoijatila: Asento, jossa kynä on kosketuksissa pöytään (aktiiviseen alueeseen), tietokoneen näytön kursori on aina vastaavassa paikassa kuin missä kynä on pöydän aktiivisella alueella. Mykistystoiminto Hiiritila: Vähän samanlainen kuin hiiren toiminta, mitä tahansa kosketat pöydällä, näytön kursori ilmestyy siihen viimeisimmästä sijainnistaan. Kursori aloittaa viimeisimmästä sijainnista. Äänenvoimakkuus ylös ja alas. Paina ja vedä ylös tai alas kynän kärjellä. Tallenna tiedosto -komento Avaa tiedosto -komento Kopioi komento Liitä komento Lähennä, loitonna Paina ja vedä vasemmalle tai oikealle kynän kärjellä. LED-valo: LED-valo syttyy tai vilkkuu, pöytä ja kynä ovat saaneet yhteyden ja ovat valmiina. Kun siirtelet kynää työskentelyalueella tai kohdepistealueella, pöytä tunnistaa kynän ja LED-valo vilkkuu. Kun painat kynän kärkeä aktiiviseen alueeseen, kohdepisteeseen tai painat kynän painiketta LED-valo syttyy.

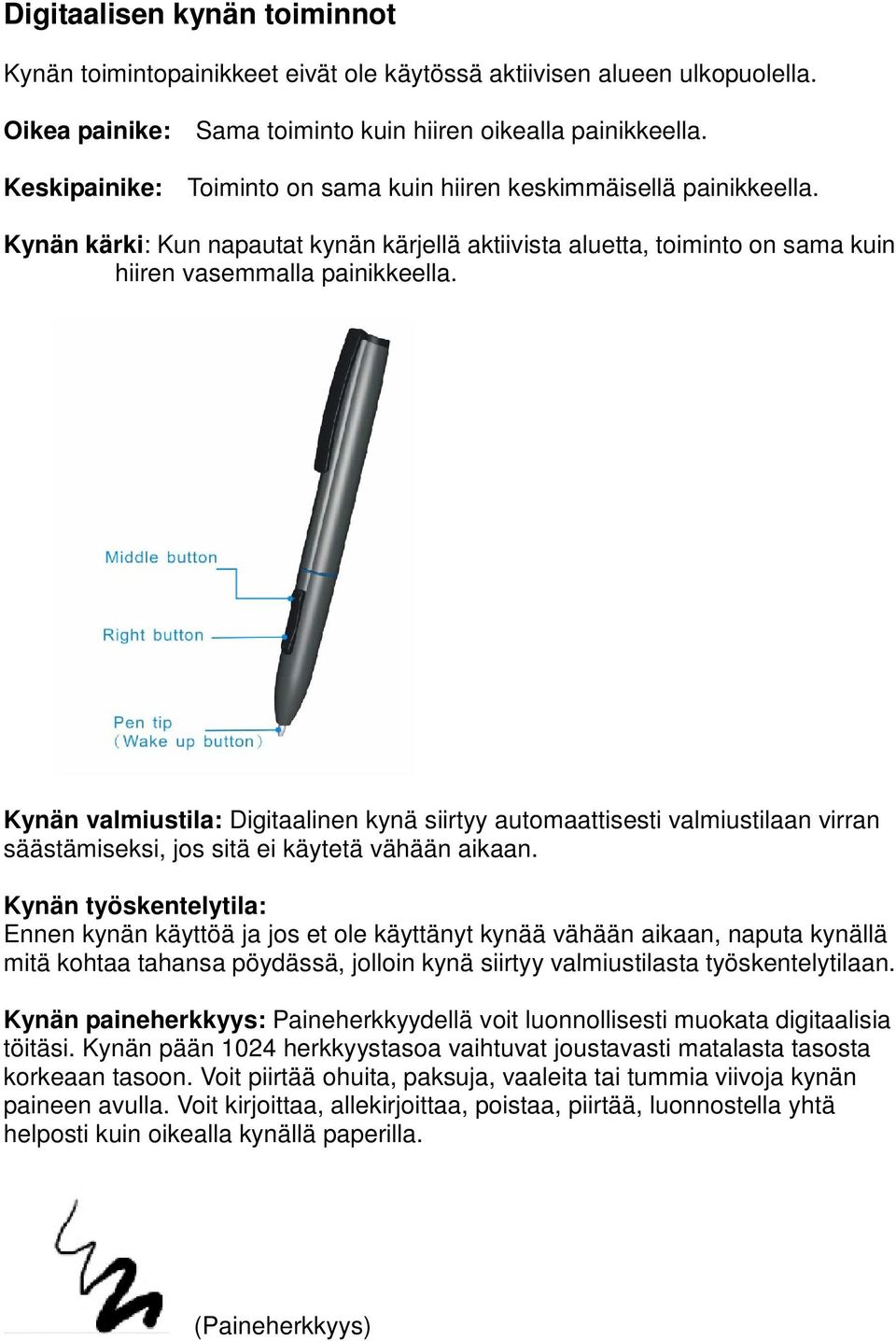

5 Digitaalisen kynän toiminnot Kynän toimintopainikkeet eivät ole käytössä aktiivisen alueen ulkopuolella. Oikea painike: Sama toiminto kuin hiiren oikealla painikkeella. Keskipainike: Toiminto on sama kuin hiiren keskimmäisellä painikkeella. Kynän kärki: Kun napautat kynän kärjellä aktiivista aluetta, toiminto on sama kuin hiiren vasemmalla painikkeella. Kynän valmiustila: Digitaalinen kynä siirtyy automaattisesti valmiustilaan virran säästämiseksi, jos sitä ei käytetä vähään aikaan. Kynän työskentelytila: Ennen kynän käyttöä ja jos et ole käyttänyt kynää vähään aikaan, naputa kynällä mitä kohtaa tahansa pöydässä, jolloin kynä siirtyy valmiustilasta työskentelytilaan. Kynän paineherkkyys: Paineherkkyydellä voit luonnollisesti muokata digitaalisia töitäsi. Kynän pään 1024 herkkyystasoa vaihtuvat joustavasti matalasta tasosta korkeaan tasoon. Voit piirtää ohuita, paksuja, vaaleita tai tummia viivoja kynän paineen avulla. Voit kirjoittaa, allekirjoittaa, poistaa, piirtää, luonnostella yhtä helposti kuin oikealla kynällä paperilla. (Paineherkkyys)

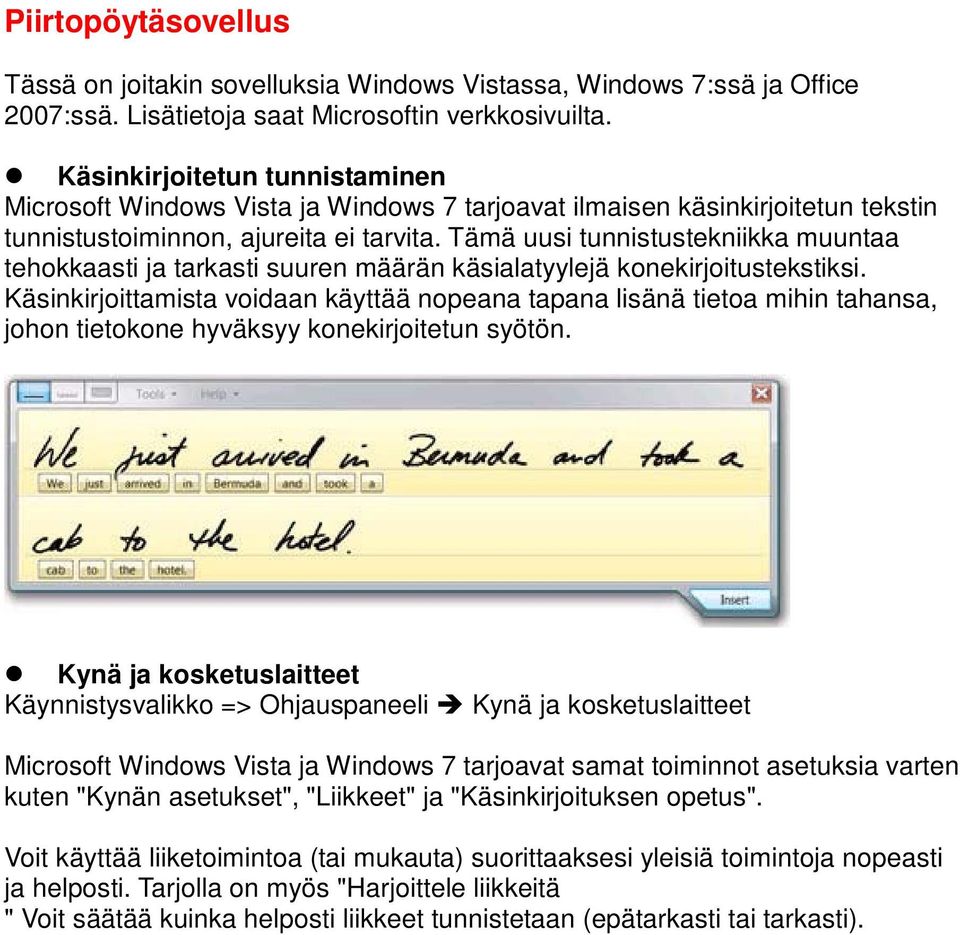

6 Piirtopöytäsovellus Tässä on joitakin sovelluksia Windows Vistassa, Windows 7:ssä ja Office 2007:ssä. Lisätietoja saat Microsoftin verkkosivuilta. Käsinkirjoitetun tunnistaminen Microsoft Windows Vista ja Windows 7 tarjoavat ilmaisen käsinkirjoitetun tekstin tunnistustoiminnon, ajureita ei tarvita. Tämä uusi tunnistustekniikka muuntaa tehokkaasti ja tarkasti suuren määrän käsialatyylejä konekirjoitustekstiksi. Käsinkirjoittamista voidaan käyttää nopeana tapana lisänä tietoa mihin tahansa, johon tietokone hyväksyy konekirjoitetun syötön. Kynä ja kosketuslaitteet Käynnistysvalikko => Ohjauspaneeli Kynä ja kosketuslaitteet Microsoft Windows Vista ja Windows 7 tarjoavat samat toiminnot asetuksia varten kuten "Kynän asetukset", "Liikkeet" ja "Käsinkirjoituksen opetus". Voit käyttää liiketoimintoa (tai mukauta) suorittaaksesi yleisiä toimintoja nopeasti ja helposti. Tarjolla on myös "Harjoittele liikkeitä " Voit säätää kuinka helposti liikkeet tunnistetaan (epätarkasti tai tarkasti).

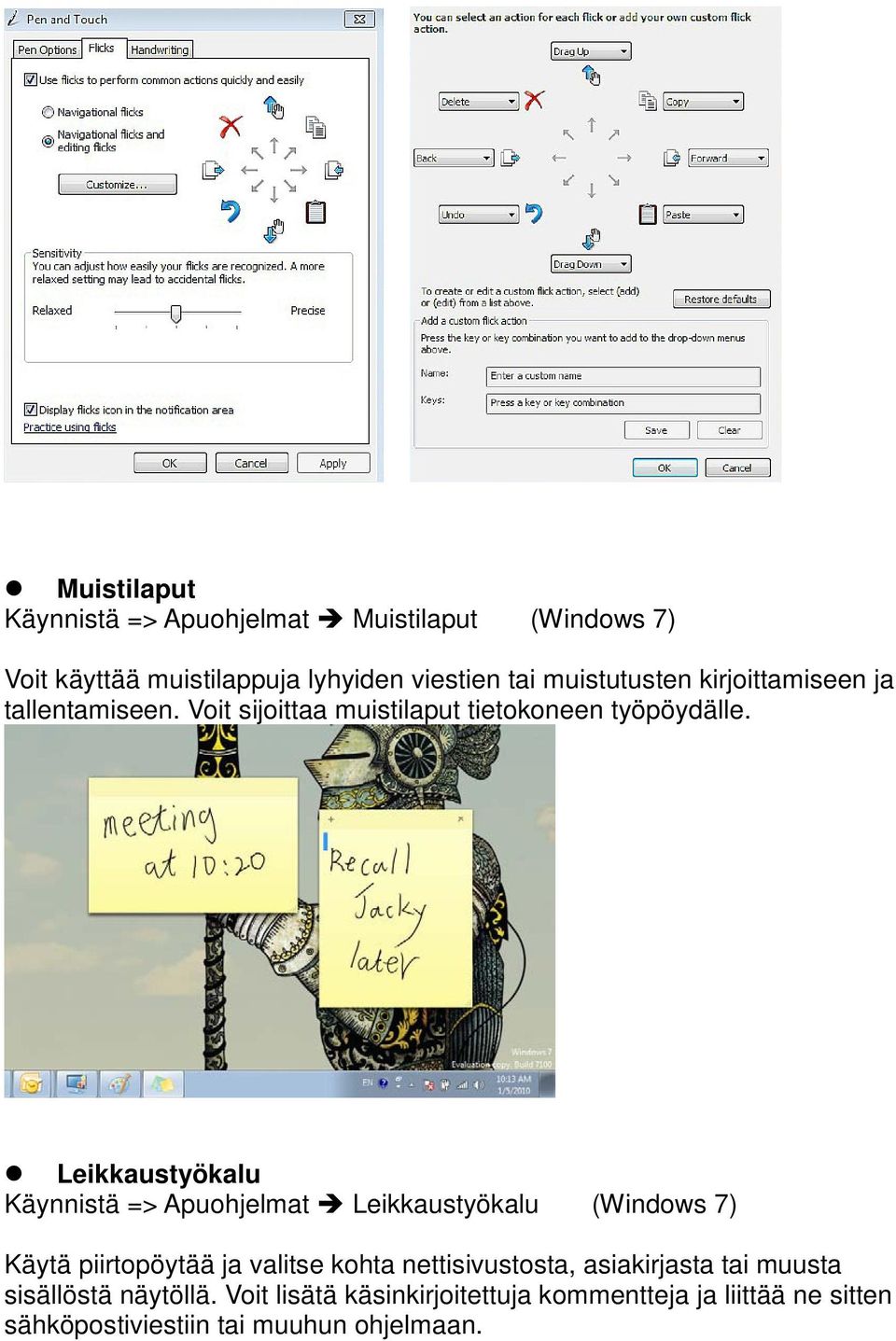

7 Muistilaput Käynnistä => Apuohjelmat Muistilaput (Windows 7) Voit käyttää muistilappuja lyhyiden viestien tai muistutusten kirjoittamiseen ja tallentamiseen. Voit sijoittaa muistilaput tietokoneen työpöydälle. Leikkaustyökalu Käynnistä => Apuohjelmat Leikkaustyökalu (Windows 7) Käytä piirtopöytää ja valitse kohta nettisivustosta, asiakirjasta tai muusta sisällöstä näytöllä. Voit lisätä käsinkirjoitettuja kommentteja ja liittää ne sitten sähköpostiviestiin tai muuhun ohjelmaan.

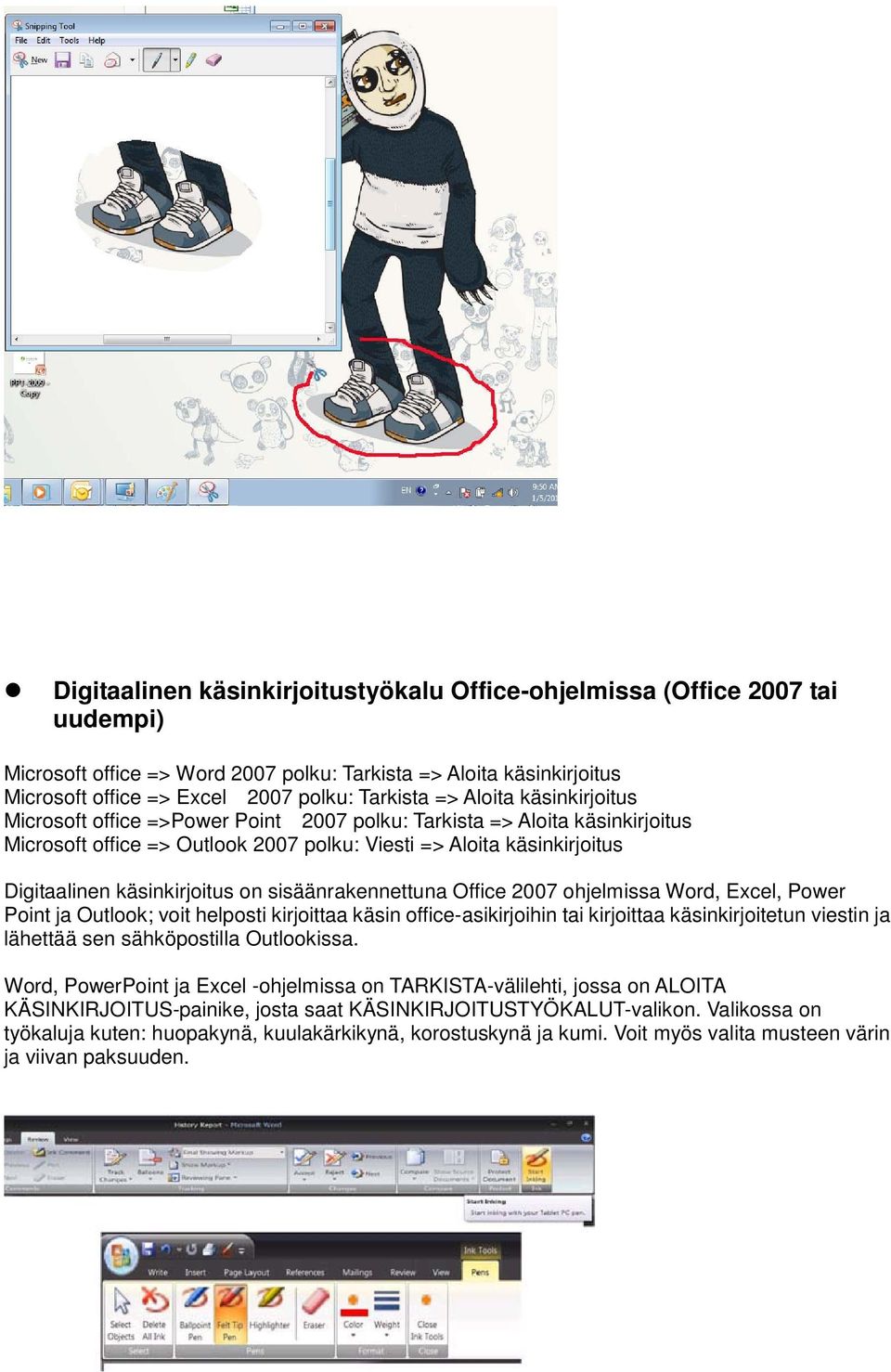

8 Digitaalinen käsinkirjoitustyökalu Office-ohjelmissa (Office 2007 tai uudempi) Microsoft office => Word 2007 polku: Tarkista => Aloita käsinkirjoitus Microsoft office => Excel 2007 polku: Tarkista => Aloita käsinkirjoitus Microsoft office =>Power Point 2007 polku: Tarkista => Aloita käsinkirjoitus Microsoft office => Outlook 2007 polku: Viesti => Aloita käsinkirjoitus Digitaalinen käsinkirjoitus on sisäänrakennettuna Office 2007 ohjelmissa Word, Excel, Power Point ja Outlook; voit helposti kirjoittaa käsin office-asikirjoihin tai kirjoittaa käsinkirjoitetun viestin ja lähettää sen sähköpostilla Outlookissa. Word, PowerPoint ja Excel -ohjelmissa on TARKISTA-välilehti, jossa on ALOITA KÄSINKIRJOITUS-painike, josta saat KÄSINKIRJOITUSTYÖKALUT-valikon. Valikossa on työkaluja kuten: huopakynä, kuulakärkikynä, korostuskynä ja kumi. Voit myös valita musteen värin ja viivan paksuuden.

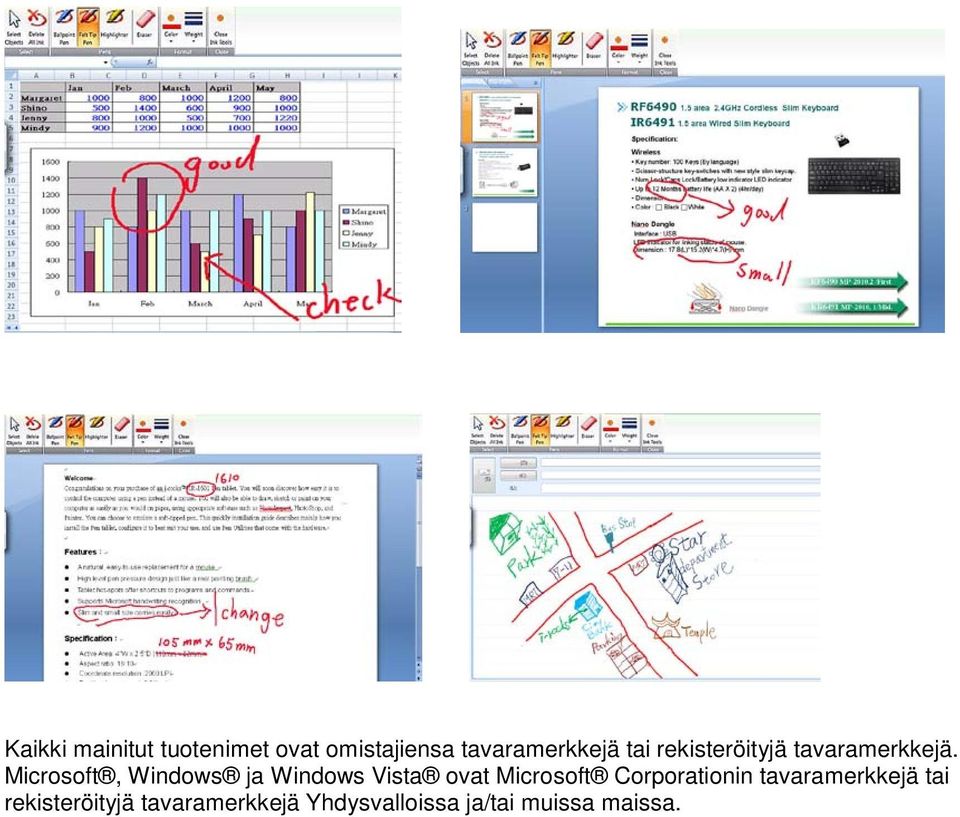

9 Kaikki mainitut tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.
