1 Sisäverhouslevy c e m b r i t - I N N O VA AT I O T ASENNUSOHJE CEMBRIT SHAPE Asennusohje

2 Cembrit Shape antaa kuitusementille uudenlaisen muodon. Valittavissa on yksitoista eri vaihtoehtoa. Cembrit Shape on uudenlainen sisäverhouslevy, joka on suunniteltu yhdistämään muoto ja tunne. Cembrit Shape -sarja tarjoaa kuitusementin tekniset edut materiaalin mahdollisuuksia luovasti hyödyntäen. Sarja laajentaa sisäverhouksen konseptia sekä kosketuksen että estetiikan tasolla. Saat nyt sisätiloihin tunnetta aivan uudella tavalla. Lämpöä. Yllätyksellisyyttä. Iloa. Jännitystä. Mukavuutta. Tasapainoa. Tästähän arkkitehtuurissa pitäisi aina olla kysymys. Cembrit Shape muotoa ja tunnetta Luovuutta Leiki väreillä ja mittakaavalla. Häivytä erottelu sisäja ulkotilojen välillä. Käytä luovuuttasi. Cembrit Shape -sarjan muodot rohkaisevat arkkitehteja ja sisustussuunnittelijoita etsimään uusia lähestymistapoja pystypintojen käsittelyyn. Me huolehdimme teknisestä suorituskyvystä, jotta sinä voit keskittyä tärkeimpään eli siihen, miltä rakennus näyttää ja tuntuu. Monipuolisuutta Cembrit Shape -seinälevymalleja on yksitoista erilaista, ja sarja jakautuu neljään eri kategoriaan: Flow, Sleek, Bold ja Warm. Sarjan runsaista vaihtoehdoista voit valita seinäverhoukseen vaikkapa huolitellun ristikkokuvion tai harmonisesti aaltoilevan kolmiulotteisen pinnan. Monet väreistä ja malleista sopivat hyvin yhteen Cembritin laajan ulkoverhouslevyjen valikoiman ja URBANNATURE-väripaletin kanssa. Malleja sopivasti yhdistelemällä saat rakennuksesta julkisivultaan harmonisen. Muiden nykyaikaisten rakennusmateriaalien rinnalla käytettäväksi suunniteltu Cembrit Shape sopii yhteen niin teräksen, lasin, kiven kuin puunkin kanssa. Eloisuutta Elegantti tausta vai katseenvangitsija? Sinä päätät. Cembrit Shape -sisäverhouslevyjen pehmeän neutraalit ja voimakkaan kirkkaat värisävyt ovat peräisin ulkoverhouslevyissä käytetystä URBANNATURE-paletista. Useimmat levyistä ovat läpivärjättyjä ja sävyttävällä läpinäkyvällä suojapinnoitteella päällystettyjä. Toisia taas päällystää yhtenäinen maalattu väripinta. Useimmat Cembrit Shape -malleista kiinnitetään piilomekanismin avulla, mutta osassa niistä kiinnityksistä on tehty osa muotoilua. Luonnonmukaisuutta Cembrit Shape -sisäverhouslevyt valmistetaan samasta ympäristöystävällisestä materiaalista kuin Cembritin ulkoverhouslevyt eli sementistä, mineraaleista, selluloosakuiduista ja täyteaineista, jotka kyllästetään likaa hylkivällä erikoispinnoitteella. Cembrit Shape on luonnonmukaisten ainesosiensa, teknisen lujuutensa ja valmistuksensa pienen ekologisen jalanjäljen ansiosta viisas valinta hankkeisiin, joissa ekologisilla näkökohdilla on suuri merkitys. Myrkyttömät levyt voidaan rakennuksen elinkaaren päättyessä käyttää uudelleen tai murskata raaka-aineeksi. Tehokkuutta Cembrit Shape täyttää nykyaikaiset varastoitavuutta, kuljetettavuutta ja asennuksen helppoutta koskevat vaatimukset. Rakentaminen nopeutuu ja on aiempaa kustannustehokkaampaa. Cembrit Shape on kevyempää kuin kivi ja helpompi asentaa kuin kipsi tai kaakeli, eikä sitä tarvitse pintakäsitellä asennuksen jälkeen. Cembritin tuotteiden mukana toimitetaan niitä varten erikseen suunnitellut laadukkaat lisävarusteet, joiden avulla asennus sujuu jouhevasti. Lujuutta Cembrit Shape -verhouslevyt ovat muiden Cembritin kuitusementtituotteiden tavoin erittäin kestäviä ja likaa hylkiviä. Erillistä kunnossapitoa ei tarvita käytännössä lainkaan. Luonnollisesti kosteutta hylkivä ja palamaton Cembrit Shape toimii myös tehokkaana äänieristeenä. Pitkäikäiset epäorgaaniset väripigmentit, joista monet ovat peräisin luonnonlähteistä, minimoivat värien haalistumisen vuosien kuluessa. Cembritin erittäin kestävät sisäverhouslevyt soveltuvat erinomaisesti julkisiin tiloihin, mutta ne sopivat mainiosti myös asuntorakennuskohteissa käytettäviksi. CEMBRIT SHAPE Asennusohje

3 Cembrit Shape -asennusohje Cembrit Shape F L O W Cembrit Soft, Cembrit Wave S L E E K Cembrit Sharp, Cembrit Seam, Cembrit Snap W A R M Cembrit Cabin, Cembrit Shingle, Cembrit Shelter B O L D Cembrit Cube, Cembrit Groove, Cembrit Rhythm Kiinnitysvaihtoehdot 7 Piilokiinnittimet Piiloruuvit Liimaus Koristepulttimaiset ruuvit Pulttityyppinen ruuvi ja aluslaatta Uudelleenkiinnittyvä liima Tekniset tiedot 5 Materiaalin kuvaus Laatu Yhteenveto teknisistä ominaisuuksista Tukirakenne Käsittely- ja työympäristö Vakiomallisten levyjen kiinnitys Taivutus Kiinnitykset Mitat ja painot Käsittely ja varastointi Asiakaspalvelu CEMBRIT SHAPE Asennusohje

4 CEMBRIT SHAPE Asennusohje

5 Cembrit Shape Cembrit Shape F L O W Cembrit Soft, Cembrit Wave 6 S L E E K Cembrit Sharp, Cembrit Seam, Cembrit Snap 8 WA R M Cembrit Cabin, Cembrit Shingle, Cembrit Shelter B O L D Cembrit Cube, Cembrit Groove, Cembrit Rhythm Cembrit Shape on suunniteltu käytettäväksi toimistotiloissa liiketiloissa ja myymälöissä kouluissa, lastentarhoissa ja päiväkodeissa lentokentillä, rautatieasemilla ja lähiliikenteen asemilla sairaaloissa hotelleissa ravintoloissa risteilyaluksilla vapaa-ajan tiloissa (kylpylöissä, elokuvateattereissa, urheilusaleissa ja monitoimihalleissa) asuntorakennuskohteissa. CEMBRIT SHAPE Asennusohje 5

6 f l o w c e m b r i t s o f t Kulmista aavistuksen pyöristetty neliönmuotoinen levy Levyjen välinen rako tuettu alumiiniprofiililla Väriryhmä Läpivärjätty, läpinäkyvä pinnoite Läpivärjätty, läpikuultava pinnoite Harmaa pohjalevy, läpikuultava pinnoite Koot 97 x 97 x mm, rako 6 mm Kiinnitysvaihtoehdot Piilokiinnittimet Liimaus detail, r=0 6 CEMBRIT SHAPE Asennusohje

7 f l o w c e m b r i t w a v e Aaltopintainen suorakaiteenmuotoinen levy Voidaan yhdistellä Sleek-sarjan Cembrit Sharp -levyjen kanssa. Saatavilla vuonna 00. Väriryhmä Läpivärjätty, läpinäkyvä pinnoite Läpivärjätty, läpikuultava pinnoite Harmaa pohjalevy, läpikuultava pinnoite Koot 800 x 00 x mm Kiinnitysvaihtoehdot Piilokiinnittimet Liimaus CEMBRIT SHAPE Asennusohje 7

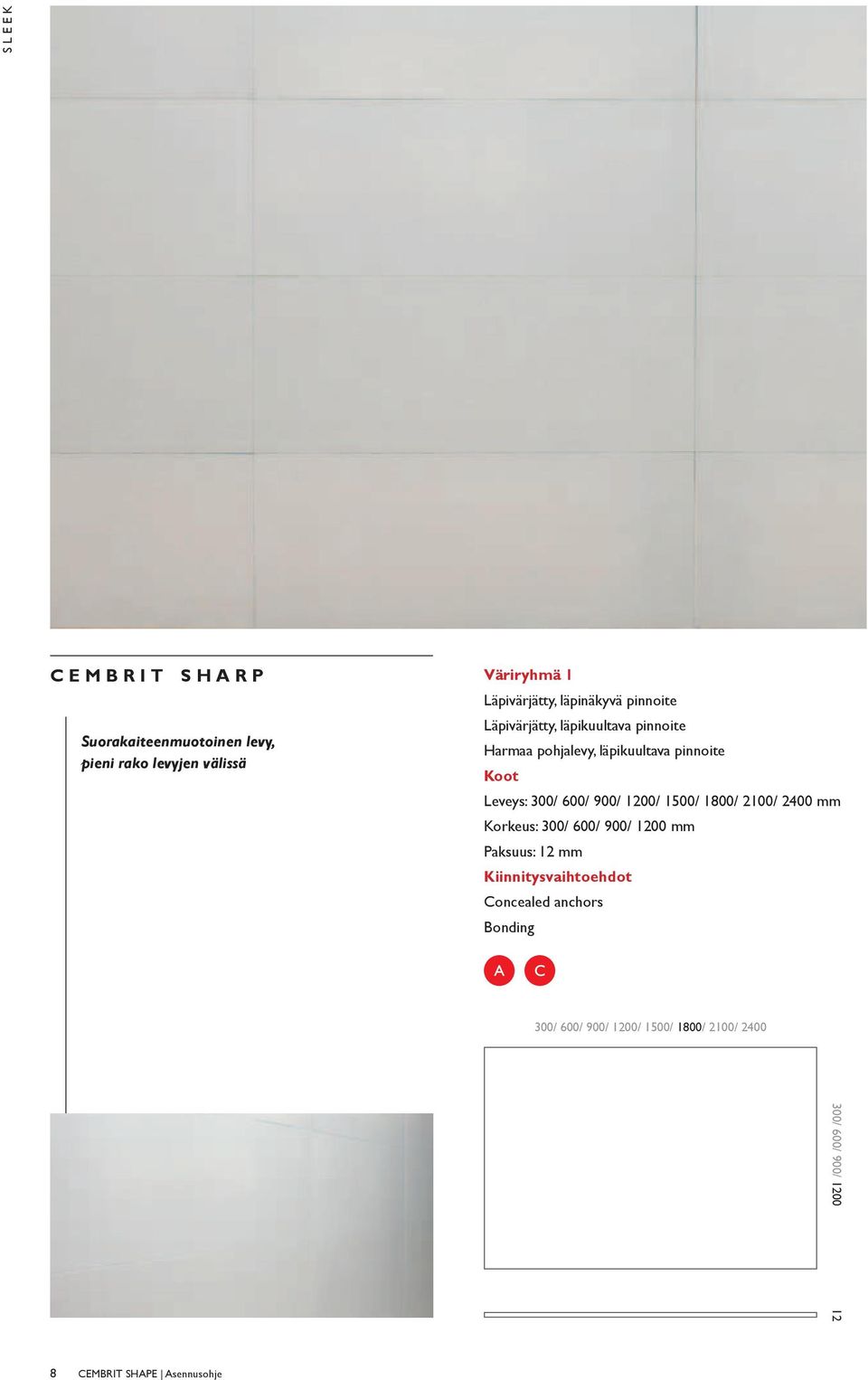

8 s l e e k c e m b r i t s h a r p Suorakaiteenmuotoinen levy, pieni rako levyjen välissä Väriryhmä Läpivärjätty, läpinäkyvä pinnoite Läpivärjätty, läpikuultava pinnoite Harmaa pohjalevy, läpikuultava pinnoite Koot Leveys: 00/ 600/ 900/ 00/ 500/ 800/ 00/ 00 mm Korkeus: 00/ 600/ 900/ 00 mm Paksuus: mm Kiinnitysvaihtoehdot Concealed anchors Bonding 00/ 600/ 900/ 00/ 500/ 800/ 00/ 00 00/ 600/ 900/ 00 8 CEMBRIT SHAPE Asennusohje

9 s l e e k c e m b r i t s e a m Suorakaiteenmuotoinen levy, erottuva sauma levyjen välissä Väriryhmä Läpivärjätty, läpinäkyvä pinnoite Läpivärjätty, läpikuultava pinnoite Harmaa pohjalevy, läpikuultava pinnoite Koot Leveys: 00/ 600/ 900/ 00/ 500/ 800/ 00/ 00 mm Korkeus: 00/ 600/ 900/ 00 mm Paksuus: mm Kiinnitysvaihtoehdot Piilokiinnittimet Liimaus 00/ 600/ 900/ 00/ 500/ 800/ 00/ 00 detail 00/ 600/ 900/ 00 CEMBRIT SHAPE Asennusohje 9

10 s l e e k c e m b r i t s n a p Suorakaiteenmuotoinen levy näkyvin teräskiinnityksin Väriryhmä Läpivärjätty, läpinäkyvä pinnoite Läpivärjätty, läpikuultava pinnoite Harmaa pohjalevy, läpikuultava pinnoite Koot 00/ 800/ 00 x 00 x mm Kiinnitysvaihtoehdot Koristepulttimaiset ruuvit 00/ 800/ CEMBRIT SHAPE Asennusohje

11 w a r m c e m b r i t c a b i n Perinteinen lautavuoraustyylinen verhous Akustoiva Väriryhmä Through-coloured, transparent coating Through-coloured, semitransparent coating Grey base, semitransparent coating Koot 00/ 550 x 00 x mm Kiinnitysvaihtoehdot Piiloruuvit 00/ (7) CEMBRIT SHAPE Asennusohje

12 w a r m c e m b r i t s h i n g l e Väriryhmä Läpivärjätty, läpinäkyvä pinnoite Läpivärjätty, läpikuultava pinnoite Limittyvä, paanumainen verhous Harmaa pohjalevy, läpikuultava pinnoite Akustoiva Koot 00 x 600 (50) x mm Kiinnitysvaihtoehdot Piiloruuvit CEMBRIT SHAPE Asennusohje

13 w a r m c e m b r i t s h e l t e r Väriryhmä Läpivärjätty, läpinäkyvä pinnoite Läpivärjätty, läpikuultava pinnoite Vaihtuvaleveyksinen lankkumainen verhous Harmaa pohjalevy, läpikuultava pinnoite Koot 00 x 5/ 95/ 5/ 595 x mm Kiinnitysvaihtoehdot Piiloruuvit CEMBRIT SHAPE Asennusohje

14 b o l d c e m b r i t c u b e Maalattu neliönmuotoinen levy, jossa kiinnityspultit on tuotu korostetusti esille Väriryhmä Harmaa pohjalevy (Olympus 09), akryylimaali Koot 00 x 00 x 5 mm Kiinnitysvaihtoehdot Pulttityyppinen ruuvi ja aluslaatta CEMBRIT SHAPE Asennusohje

15 c e m b r i t g r o o v e Vaakasuuntaan vaihteleviin syvyyksiin uritettu levy Väriryhmä Harmaa pohjalevy (Olympus 09) Koot 600 x 550 x 5 mm Kiinnitysvaihtoehdot Piilokiinnittimet Liimaus CEMBRIT SHAPE Asennusohje 5

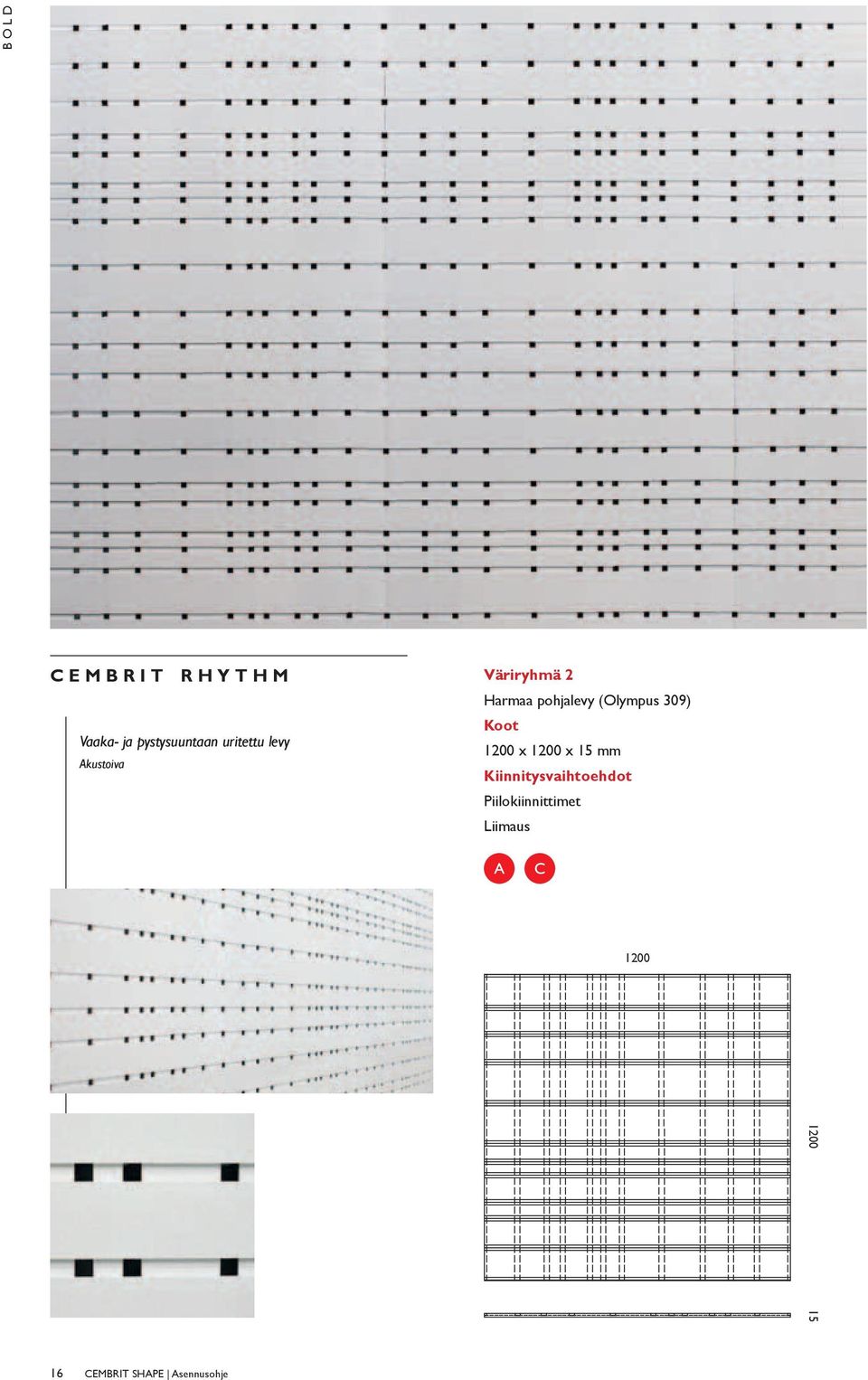

16 b o l d c e m b r i t r h y t h m Väriryhmä Harmaa pohjalevy (Olympus 09) Koot Vaaka- ja pystysuuntaan uritettu levy 00 x 00 x 5 mm Akustoiva Kiinnitysvaihtoehdot Piilokiinnittimet Liimaus CEMBRIT SHAPE Asennusohje

17 Kiinnitysvaihtoehdot Kiinnitysvaihtoehdot 7 Piilokiinnittimet 8 Piiloruuvit 0 Piiloruuvit Piiloruuvit Liimaus 6 Koristepulttimaiset ruuvit 8 Pulttityyppinen ruuvi ja aluslaatta 0 Uudelleenkiinnittyvä liima CEMBRIT SHAPE Asennusohje 7

18 P I I L O K I I N N I T T I M E T F L O W Cembrit Soft, Cembrit Wave S L E E K Cembrit Sharp, Cembrit Seam B O L D Cembrit Groove, Cembrit Rhythm Cembrit Shape -sisäverhouslevy Seinärakenteeseen kiinnitetty teräs- tai alumiinirunko Seinärakenne Piilokiinnitin levyn takana Kiinnitysruuvi, joka pitää kiinnittimen tukirungossa Etupuoli 00 98,5 98,5 00 rako rako ,5 587,5 50 K=600 8 CEMBRIT SHAPE Asennusohje

19 Pystyleikkaus Sisäkulma Ulkokulma Vaakaleikkaus CEMBRIT SHAPE Asennusohje 9

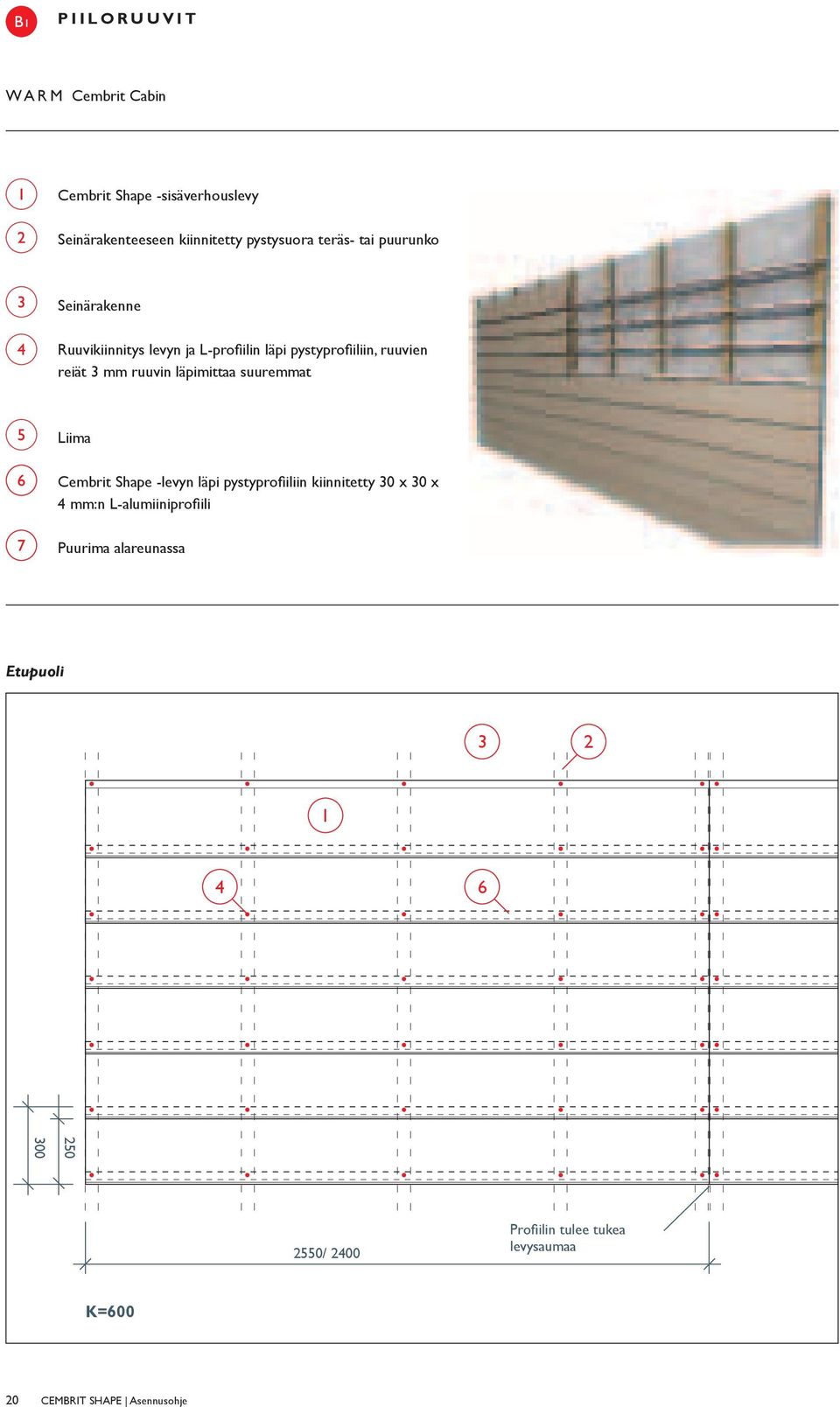

20 P I I L O R U U V I T WA R M Cembrit Cabin Cembrit Shape -sisäverhouslevy Seinärakenteeseen kiinnitetty pystysuora teräs- tai puurunko Seinärakenne Ruuvikiinnitys levyn ja L-profiilin läpi pystyprofiiliin, ruuvien reiät mm ruuvin läpimittaa suuremmat Liima Cembrit Shape -levyn läpi pystyprofiiliin kiinnitetty 0 x 0 x mm:n L-alumiiniprofiili Puurima alareunassa Etupuoli / 00 Profiilin tulee tukea levysaumaa K=600 0 CEMBRIT SHAPE Asennusohje

21 Pystyleikkaus Vaakaleikkaus 6 5 Profiilin tulee tukea levysaumaa 00 Sisäkulma min CEMBRIT SHAPE Asennusohje

22 P I I L O R U U V I T WA R M Cembrit Shingle Cembrit Shape -sisäverhouslevy Seinärakenteeseen kiinnitetty pystysuora teräs- tai puurunko Seinärakenne Ruuvikiinnitys levyn läpi pystyprofiiliin, ruuvien reiät mm ruuvin läpimittaa suuremmat Rima Reunalevy Etupuoli M 0 M CEMBRIT SHAPE Asennusohje

23 Pystyleikkaus Vaakaleikkaus M 5 M Rungon säätövara ~6mm 550 CEMBRIT SHAPE Asennusohje

24 P I I L O R U U V I T WA R M Cembrit Shelter Cembrit Shape -sisäverhouslevy Seinärakenteeseen kiinnitetty pystysuora teräs- tai puurunko Seinärakenne Ruuvikiinnitys levyn läpi pystyprofiiliin, ruuvien reiät mm ruuvin läpimittaa suuremmat Liima Etupuoli K=600 CEMBRIT SHAPE Asennusohje

25 Pystyleikkaus Vaakaleikkaus 5 Puskuliitos ~mm 5 0 Sisäkulma CEMBRIT SHAPE Asennusohje 5

26 L I I M A U S F L O W Cembrit Soft, Cembrit Wave S L E E K Cembrit Sharp, Cembrit Seam B O L D Cembrit Groove, Cembrit Rhythm Tietyt Cembrit Shape -sisäverhouslevymallit voidaan kiinnittää näkymättömästi liimaamalla levyt tukirakenteeseen. Liimaus on annettava asiantuntijoiden tehtäväksi. Kysy liimatoimittajaltasi lisätietoja, jos harkitset liimauksen käyttöä kiinnitysmenetelmänä. Muun muassa seuraavilla yhtiöillä on esitysasiantuntemusta tältä alalta: Oy Sika Finland Ab PL 9, Koskelontie C, 09 ESPOO Puh. (09) 5 (09) 5 Fax. (09) 5 00 tai (09) (09) sika.finland@fi.sika.com Huom. Näissä piirustuksissa on esitetty eräitä esimerkkejä liimauskiinnityksestä. Kysy tarkempia ohjeita liimatoimittajaltasi. Etupuoli puskuliitos ~mm CEMBRIT SHAPE Asennusohje

27 8 Cembrit Shape -sisäverhouslevy Kiinnitysteippi Liima Seinärakenne Seinärakenteeseen kiinnitetty pystysuora teräs- tai puurunko Seinärakenteeseen kiinnitetty pystysuora teräs- tai puurunko Ruuvikiinnitys levyn läpi seinärakenteeseen, K = 600 mm Pystyrungon ja Cembrit Shape -sisäverhouslevyn takapinnan pohjuste, joka luo sidoksen liiman kanssa Vaakaleikkaus ~6 CEMBRIT SHAPE Asennusohje 7

28 K O R I S T E P U LT T I M A I S E T R U U V I T S L E E K Cembrit Snap Cembrit Shape -sisäverhouslevy Seinärakenteeseen kiinnitetty pystysuora teräs- tai puurunko Seinärakenne Ruuvikiinnitys, koristekanta Liima Lisätukirunko Vaneri, 8 mm Ruuvikiinnitys vanerin läpi lisätukirunkoon Etupuoli puskuliitos ~mm K=600 8 CEMBRIT SHAPE Asennusohje

29 Pystyleikkaus Sisäkulma puskuliitos ~mm Ulkokulma 5 00 Vaakaleikkaus puskuliitos ~mm CEMBRIT SHAPE Asennusohje 9

30 P U LT T I T Y Y P P I N E N R U U V I J A A L U S L A AT TA B O L D Cembrit Cube Cembrit Shape -sisäverhouslevy Seinärakenteeseen kiinnitetty pystysuora terästai puurunko, K = 00 Seinärakenne Ruuvi Aluslaatta Etupuoli puskuliitos ~mm K=00 0 CEMBRIT SHAPE Asennusohje

31 Pystyleikkaus Sisäkulma (esimerkki) puskuliitos ~mm Ulkokulma (esimerkki) Vaakaleikkaus puskuliitos ~mm CEMBRIT SHAPE Asennusohje

32 TA R R A K I I N N I T Y S Väliaikaista kiinnitystä tai huoltoluukkuja varten Cembrit Shape -levyt voidaan useimmissa tapauksissa kiinnittää tukirakenteeseen tarrakiinnityksellä. Tämä on erityisen käytännöllistä huoltoluukkujen yhteydessä ja muissa tilanteissa, joissa on mahdollistettava vaivaton pääsy verhouksen taakse. Tarrakiinnityksen asennus on annettava asiantuntijoiden tehtäväksi. Kysy kiinniketoimittajaltasi lisätietoja, jos harkitset käyttäväsi tätä kiinnitysmenetelmää. Muun muassa seuraavilla yhtiöillä on esitysasiantuntemusta tältä alalta: Suomen M Oy Lars Sonckin kaari 6, PL 90, 060 ESPOO, Puhelin: (09) 55 Huom. Näissä piirustuksissa on esitetty eräitä asennusesimerkkejä. Kysy tarkempia ohjeita tarrakiinniketoimittajaltasi. Etupuoli puskuliitos ~mm CEMBRIT SHAPE Asennusohje

33 Cembrit Shape -sisäverhouslevy Seinärakenteeseen kiinnitetty pystysuora teräsprofiili tai puurunko Uudelleenkiinnittyvä liima Seinärakenne Ruuvikiinnitys pystytuen läpi seinärakenteeseen Pystyrungon ja Cembrit Shape -sisäverhouslevyn takapinnan pohjuste, joka luo sidoksen liiman kanssa Vaakaleikkaus ~6 CEMBRIT SHAPE Asennusohje

34 CEMBRIT SHAPE Asennusohje

35 Tekniset tiedot Tekniset tiedot 5 Materiaalin kuvaus 6 Laatu 6 Yhteenveto teknisistä ominaisuuksista 6 Tukirakenne 7 Käsittely ja työympäristö 7 Vakiomallisten levyjen kiinnitys 8 Taivutus 8 Kiinnitykset 8 Mitat ja painot 9 Käsitely ja varastointi 9 Asiakaspalvelu 9 CEMBRIT SHAPE Asennusohje 5

36 Materiaalin kuvaus Cembrit Shape on luonnonmukaisista ja ympäristöystävällisistä raaka-aineista valmistettu nykyaikainen rakennusmateriaali. Tämän uuden kuitusementtitekniikan on kehittänyt Cembrit, jolla on yli 80 vuoden kokemus kuitusementtituotteiden valmistamisesta. Yhtiön laaja kokemus takaa innovatiivisen, ympäristöystävällisen ja teknisesti hyvän tuotteen, joka tarjoaa kaikki perinteisen kuitusementtiverhouksen edut. Kuitusementtilevyt ovat muun muassa kestäviä, palamattomia, kosteutta hylkiviä ja akustoivia. Laatu Cembritin tuotteet valmistetaan ISO 900:000 -laadunhallintajärjestelmän ja ISO 00:996 -ympäristöjärjestelmän mukaisesti. Cembrit noudattaa rakennustuotedirektiivissä 89/06/ETY annettuja määräyksiä. Cembritin tuoteselosteet ja luokitukset noudattavat standardien EN 67:00 ja EN 50-:00 vaatimuksia. Cembrit Shape -sisäverhouslevyt täyttävät rakennusalan viranomaisten rakennustarvikkeille asettamat vaatimukset. Tuotteet ovat VTT:n testaamia, ja niillä on CE-merkintä. Rakennustietosäätiö RTS on myöntänyt tuotteille rakennusmateriaalien M-päästöluokituksen. Yhteenveto teknisistä ominaisuuksista Ominaisuus Yksikkö Levyn paksuus mm Lämpöominaisuudet Lämmönjohtavuus W/m C Lämpölaajenemiskerroin mm/m C Ominaislämpökapasiteetti kj/kg C Käyttölämpötila-alue C max Kosteuseläminen Vedenimukyky %.0.0 Märkä-kuiva-märkä (maks.) mm/m % RH mm/m % RH mm/m Paksuusturpoama, % h vedessä Vesihöyrynläpäisevyys ng/m s Pa 0 70 Vesihöyryn s/m,000 7,000 läpäisyvastus Höyryvastus MNs/gm 5 7 Toleranssit (EN 67) Paksuus mm ±. ±.5 Pituus mm ±5 ±5 Leveys mm ± ± Mekaaniset ominaisuudet Ruuvinvetovoima N Ruuvinkannatusvoima N Muut ominaisuudet Ilmaäneneristävyys Rw db Luokka EN 67 NT C I NT C I Materiaalin paloluokitus EN 50 A A (päällystämätön) Materiaalin paloluokitus (päällystetty) EN 50 A, s-d0 A, s-d0 6 CEMBRIT SHAPE Asennusohje

37 Tukirakenne Cembrit Shape on kiinnitettävä kuivaan ja tasaiseen tukirakenteeseen tuilla, joiden enimmäisväli on 600 mm (k/k). Puurangat on tehtävä höylätystä täysisärmäisestä puusta, ja niiden paksuuden on vastattava todellista kuormitusta (vähintään 5 x 5 mm). Teräsrangat tulee tehdä vähintään 0,56 mm paksusta kylmävalssatusta galvanoidusta teräksestä, jonka pinnoitteen paksuus on vähintään 0 μm (75 g/m) standardin EN 07:00 mukaisesti Puurunko Tunnus/koko Käyttö Höylätty puu 5 x 70 mm 5 x 95 mm Pystyrangat Teräsrunko Rangat R 70/7 R95/7 Vahvuus 0.56 mm Kiskot SK 70/ SK 95/ Vahvuus 0.56 mm Tukivahvikkeet FR 70 FR 95 Vahvuus -.55 mm Pystyrangat Lattian, alakaton ja seinän rajapinnat Ovenkarmien vahvistaminen Tuet/seinäkorkeudet Rangat Levykerrosten määrä Seinän enimmäiskorkeus Puu 5x5 kerros 000 mm Teräs R5 kerros 000 mm Puu 5x70 tai kerrosta 000 mm Teräs R70 tai kerrosta 000 mm Ilmoitettuja arvoja korkeammat seinät on tuettava ja annettava asiantuntijan erikseen suunniteltaviksi. Käsittely- ja työympäristö Cembrit Shape -levyä on yhtä helppo sahata kuin kuitulevyä, ja sitä voidaan työstää tavallisilla puutyökaluilla. Minimoi pöly käyttämällä seuraavia työkaluja: pölysuojuksella ja -keräimellä varustettu sirkkeli pistosaha/kuviosaha suurten reikien tekemiseen yleissaha pienten määrien sahaamiseen reikäsaha senkattujen reikien poraamiseen kovametallikärjellä varustettu urastin Vaikka Cembrit Shape -levyt ovat kevyitä, 00 mm leveiden levyjen kantamiseen tarvitaan kaksi henkilöä. Levyjen käsittelyn helpottamiseksi voidaan käyttää erikoistyökaluja. CEMBRIT SHAPE Asennusohje 7

38 Cembrit Shape ei sisällä vaarallisia tai vahingollisia aineita, ja päästökokeet osoittavat, että levyistä ei vapaudu vaarallisia huuruja. Levyjä käsiteltäessä syntyvä pöly ei ole millään tavoin vahingollista. Suosittelemme kuitenkin riittävän kohdeilmanvaihdon tai pölysuojaimen käyttöä Cembrit Shape -levyjä käsiteltäessä. Vakiomallisten verhouslevyjen kiinnitys Kuten edellä todettiin, Cembrit Shape -sisäverhouslevyjä on saatavilla useita eri malleja erimuotoisina ja -kokoisina. Kuhunkin verhouslevymalliin sopivat kiinnitysmenetelmät on kuvattu edellä kohdassa Kiinnitysvaihtoehdot. Jos haluat käyttää Cembrit Shape -levyä maksimikokoisena suuren pinnan peittämiseksi mahdollisimman tehokkaasti, tarkoitukseen sopii 00 x 550 mm:n vakiokoko, joka on saatavilla sekä mm:n että 5 mm:n paksuisena. Käytä tämän profiilittoman vakioverhouslevyn asentamiseen, x 5 5 mm:n tasapääruuveja. Esiporauksia ei tarvita. Aseta vain levyt puskuun reunat vastatusten ja kiinnitä tukirakenteeseen. Tärkeimmät mitat asennettaessa Cembrit Shape -levyt 00 x 550 mm:n vakiokoossa: noin 7 ruuvia/m, rankajako k/k min 75 min 00 Taivutus Levyä voidaan taivuttaa alakattojen ja seinien kaareville pinnoille oheisen taulukon mukaisilla säteillä. Levyt kiinnitetään tuilla, joiden enimmäisväli on 00 mm. Märkiä levyjä voidaan taivuttaa vielä 50 %. Ne puristetaan tällöin haluttuun kaarevuuteen, kiinnitetään ja annetaan kuivua. Paksuus (mm) Taivutussäde, pituussuuntaan (m) Taivutussäde, vaakasuuntaan (m) Taulukossa on esitetty suositusarvot levyille, joiden kosteuspitoisuus on noin % (toimituskosteus). Kiinnitykset Cembrit Shape on kovaa ja kestävää. Se pystyy kannattamaan monenlaisia kalusteita ja sisustuselementtejä, jotka muutoin vaatisivat vahvikkeita taakseen. Tarvittaessa vahvikkeina voidaan kuitenkin käyttää kiinnittimiä, vahvikepeltiä tai vaneria.. Ilman vahviketta: Kalusteita, jotka eivät yleensä vaadi taustavahvikkeita, ovat muun muassa kaapit, hyllyt ja pyykinkuivaustelineet. Taulukossa on esitetty esimerkkejä kiinnitysvälineistä ja kuormituksista, kun levyn paksuus on mm.. Vahvikepelti tai -vaneri: Kun kuorma on yllä mainittuja suurempi, tulee kiinnikkeitä vahvistaa vahvikepellillä tai vanerilevyllä tukien välillä. Esimerkkejä tällaisista tapauksista ovat painavat hyllyt ja pesualtaat.. Lattiakiinnitys: Julkisissa tiloissa, kuten kouluissa, kalusteet joutuvat tavallista kovemmalle rasitukselle. Tällöin taustaan tarvitaan usein kiinteä lattiakiinnitys pesualtaille, inva-wc:n käsituille jne. Seinäripusteisissa wc-istuimissa lattiakiinnitys on välttämätön. Cembrit Shape -levyjä käytettäessä ei tarvita lisävahvistusta wc-istuimen ja kiinnityksen väliin. Kiinnitin Enimmäiskuorma kg, vetovoima Enimmäisk. kg Leikk.voima Esimerkkejä 5 - peilit, koukut, kevyet hyllyt kaapit, koukut, kevyet hyllyt CEMBRIT SHAPE Asennusohje

39 Mitat ja painot Levyn paksuus Koko mm Paino kg/m Kpl/lava m /lava PLavapaino kg Tiheys kg/m mm 00x x Nämä esimerkkipainot koskevat vakiomallisia levyjä. Kysy Cembritiltä mallin, koon ja paksuuden mukainen tarkka paino. Käsittely ja varastointi Varastointi Varastointialustan tulee olla tasainen ja riittävän kantava, etteivät levypinkat pääse painumaan epätasaisesti. Lavassa on toimitettaessa muovipäällyste, joka toimii ainoastaan kuljetussuojana. Levyjen kulmat on suojattu kulmasuojuksin, jotka pitää poistaa ennen asennusta. Lava on varastoitava kuivaan tilaan. Ulkona varastoitaessa levyt on suojattava sateelta ja lumelta vedenpitävällä suojapeitteellä. Levypinkkoja on siirrettävä trukilla tai nosturilla nostoliinoja ja kapuloita käyttämällä. Vastaanotto Levyjen tultua työmaalle tarkista, että ne ovat tilaamaasi laatua. Levylaatu selviää pinkassa olevasta lomakkeesta tai yksittäisen levyn taustapuolella olevasta leimasta. Tarkista myös määrä ja varmista, että levyt ovat saapuneet ehjinä perille. Varastointi Käsittely Asiakaspalvelu Cembritillä on vankka kokemus kuitusementtisten tuotteiden kehittämisestä ja valmistamisesta Pohjoismaissa. Yhtiö tekee aktiivista kehitystyötä uusien, innovatiivisten tuotteiden kehittämiseksi. Referenssikohteita on esitelty verkkosivuillamme. Tekninen tukemme neuvoo ja opastaa mielellään kohteiden suunnittelussa. Huom. Tässä oppaassa kuvatut tuotteet on suojattu Cembrit Oy:n rekisteröidyllä yhteisömallilla. CEMBRIT SHAPE Asennusohje 9

40 Cembrit on Euroopan johtavia rakennusmateriaalien valmistajia. Konsernin päätuotteita ovat kuitusementtiset sisä- ja ulkotilojen verhoilu- ja erikoislevyt sekä rakennusten ja rakennelmien katemateriaalit. Olemme lisäksi kehittäneet laajan valikoiman erikoisvarusteita ja lisätarvikkeita, joiden avulla voimme varmistaa asiakkaidemme saavan tuotteistamme täyden hyödyn. Näin voidaan laatia kestäviä, kustannustehokkaita ja silmää miellyttäviä verhousratkaisuja mihin tahansa yksityisiin, kaupallisiin, teollisiin ja muihin käyttökohteisiin. Cembritin tuotteet valmistetaan tekniikaltaan edistyneissä tehtaissa, joissa laadunvarmistuksen taso on poikkeuksellisen korkea, ja myydään tytäryhtiö- ja jälleenmyyjäverkoston välityksellä. Kaikissa Cembritin tuotteissa, palveluissa ja kumppanuussuhteissa henkilöstömme asiantuntemus ja sitoutuneisuus on merkittävä osatekijä. Jos tarvitset lisätietoja tai haluat tilata näytepaloja, ota yhteyttä Cembritin paikalliseen myyntitoimistoon Suomi Cembrit Oy PL Lohja Suomi (09) Baltic Cembrit Oy P.O. Box 6 FI-0868 Lohja Finland Denmark Cembrit A/S P.O. Box 76 DK-900 Aalborg Denmark Norway Cembrit AS P.O. Box 56 NO-7 Slemmestad Norway Russia OOO Cembrit Prospekt Mira 69 Moscow 90 Russia Sweden Cembrit Tepro AB P.O. Box 0 SE-6 Stockholm Sweden CEMBRIT SHAPE Asennusohje
