Genesis G3/4. Pikavapautteiset niitaustarvikkeet

Transkriptio

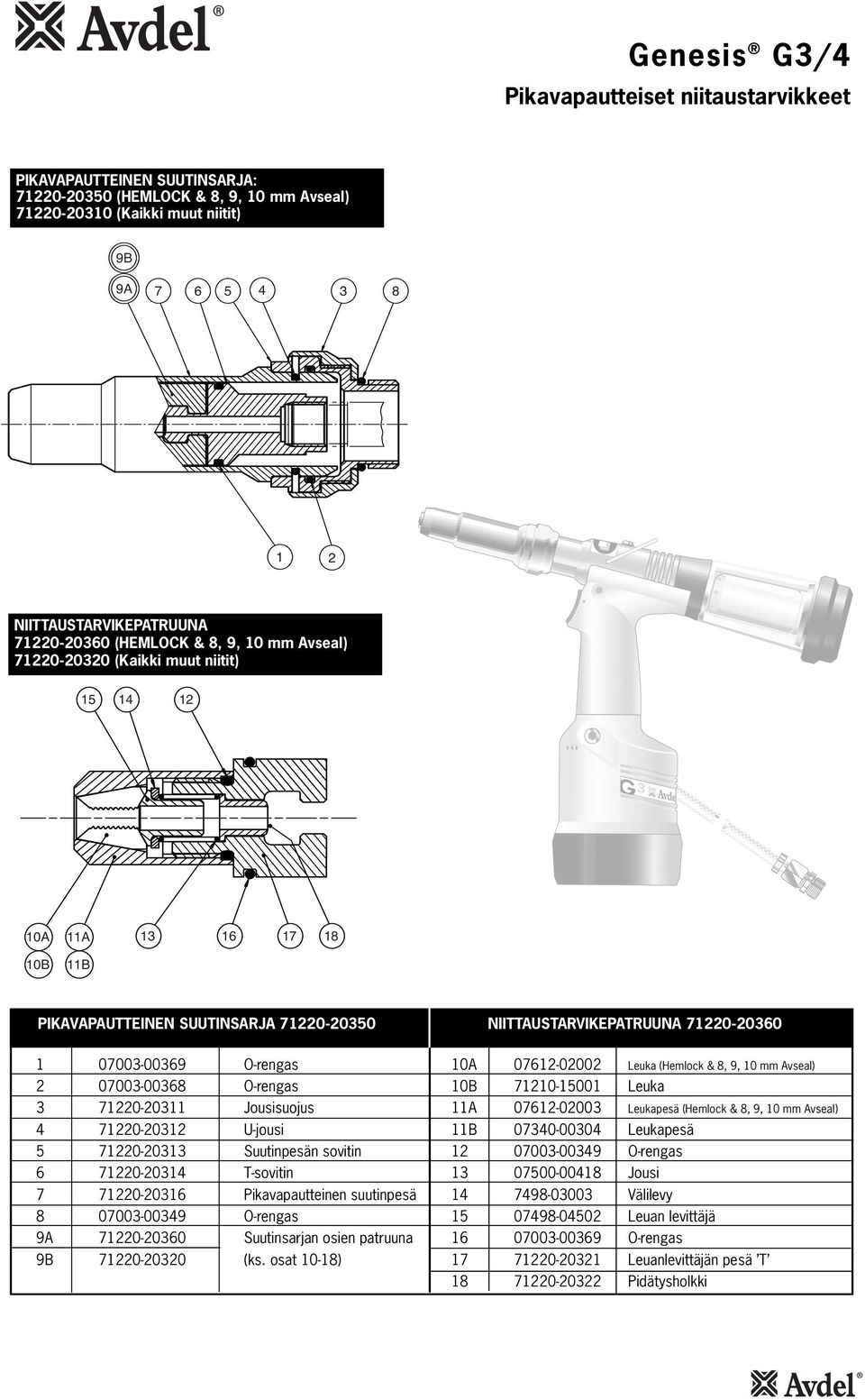

1 Genesis G3/4 Pikavapautteiset niitaustarvikkeet PIKAVAPAUTTEINEN SUUTINSARJA: (HEMLOCK & 8, 9, 10 mm Avseal) (Kaikki muut niitit) 9B 9A NIITTAUSTARVIKEPATRUUNA (HEMLOCK & 8, 9, 10 mm Avseal) (Kaikki muut niitit) A 11A B 11B PIKAVAPAUTTEINEN SUUTINSARJA NIITTAUSTARVIKEPATRUUNA O-rengas O-rengas Jousisuojus U-jousi Suutinpesän sovitin T-sovitin Pikavapautteinen suutinpesä O-rengas 9A Suutinsarjan osien patruuna 9B (ks. osat 10-18) 10A Leuka (Hemlock & 8, 9, 10 mm Avseal) 10B Leuka 11A Leukapesä (Hemlock & 8, 9, 10 mm Avseal) 11B Leukapesä O-rengas Jousi Välilevy Leuan levittäjä O-rengas Leuanlevittäjän pesä T Pidätysholkki

2 Genesis G3/4 Pikavapautteiset niitaustarvikkeet PIKAVAPAUTTEISTEN NIITTAUSTARVIKKEIDEN KOKOONPANO G3/4-TYÖKALUIHIN (71220/ ) (Ks. piirustuksia s / s tai G3 / G4 käyttöohjemanuaaleja.) 1. Poista kaikki niittaustarvikkeet. 2. Poista leuanlevittäjän pesä ( ). 3. Vaihda T-sovittimeen (osa 6) ja O-renkaaseen (osa 1). T-sovitin (osa 6) kokoonpannaan mäntään (G / G ) suutinpesän sovitinkokoonpanon kautta (osat 2, 3, 4, 5 ja 8). 4. Kiristä T-sovitin (osa 6) kunnolla mäntään (G / G ennen lukitusmutterin (G / G ) kiristämistä sitä vasten. 5. Ruuvaa suutinpesän sovittimen kokoonpano (osat 2, 3, 4, 5 ja 8) työkalun etuosaan. 6. Niitaustarvikkeiden patruuna (osa 9) kokoonpannaan T-sovittimeen liu uttamalla normaalitasossa mäntään (G / G ). 7. Kohdista ruuvitaltan tasapinnat pikavapautteisella suutinpesällä (osa 7) tasapintoihin suutinpesän sovittimella (osa 5). 8. Työnnä pikavapautteinen suutinpesä (osa 7) suutinpesän sovittimen kokoonpanoon (osat 2, 3, 4, 5 ja 8). SUUTINPESÄN POISTO (Ruuvitaltan tasapinnat pikavapautteisella suutinpesällä (osa 7) ja suutinpesän sovittimen (osa 5) on oltava kohdistettuina.) 1. Käännä pikavapautteista suutinpesää (osa 7) 90. Vedä ulos kotelo suutinpesäsovittimesta (osa 5) 2. Suutintarvikkeiden patruuna (osa 9) poistetaan liu uttamalla normaalitasossa mäntään (G / G ). SUUTINPESÄN VAIHTO 1. Kohdista ruuvitaltan tasapinnat pikavapautteisella suutinpesällä (osa 7) tasapintoihin suutinpesän sovittimella (osa 5). 2. Työnnä pikavapautteinen suutinpesä (osa 7) suutinpesän sovittimen kokoonpanoon (osat 2, 3, 4, 5 ja 8). SUUTINPESÄN SOVITTIMEN KOKOONPANO T-SOVITIN (6) PIKAVAPAUTTEINEN SUUTINPESÄ (7) RUUVITALTAN TASAPINNAT KOHDISTETTUINA (LUKITTU ASENTO) NIITTAUSTARVIKKEIDEN PATRUUNA (9)

3

4 Since 1922 Since AUSTRALIA Infastech (Australia) Pty Ltd. 891 Wellington Road Rowville Victoria 3178 Tel: Fax: info@infastech.com.au SAKSA Avdel Deutschland GmbH Klusriede Langenhagen Tel: +49 (0) Fax: +49 (0) AvdelDeutschland@infastech.com INTIA MALESIA Infastech (Malaysia) Sdn Bhd Lot 63, Persiaran Bunga Tanjung 1, Senawang Industrial Park Seremban Negeri Sembilan Tel: Fax: info-my@infastech.com TAIWAN Infastech/Tri-Star Limited No 269-7, Baodong Rd, Guanmiao Township, Tainan County, Taiwan, R.O.C Tel: (ext 201) Fax: info-tw@infastech.com KANADA Infastech Fastening Technologies Avdel Canada Limited India Private Limited SINGAPORE YHDISTYNYT KUNINGASKUNTA 1030 Lorimar Drive Plot No OZ-14, Hi Tech SEZ, Infastech (Singapore) Pte Ltd. Avdel UK Limited Mississauga SIPCOT Industrial Growth Center, 31 Kaki Bukit Road 3 Pacific House Ontario L5S 1R8 Oragadam, Sriperumbudur Taluk, #05-03/06 Techlink 2 Swiftfields Tel: Kanchipuram District, Singapore, Watchmead Industrial Estate Fax: Tamilnadu Tel: Welwyn Garden City infoavdel-canada@infastech.com Tel: Fax: Hertfordshire AL7 1LY Fax: info-sg@infastech.com Tel: +44 (0) KIINA info-in@infastech.com Fax: +44 (0) Infastech (China) Ltd. ETELÄ-KOREA enquiries@infastech.com RM 1708, 17/F., Nanyang Plaza, ITALIA Infastech (Korea) Ltd. 57 Hung To Rd., Kwun Tong Avdel Italia S.r.l , Suyang-Ri, YHDYSVALLAT Hong Kong Viale Lombardia 51/53 Silchon-Eup, Kwangju-City, Avdel USA LLC Tel: Brugherio (MI) Kyunggi-Do, Korea, NC Highway 200 South Fax: Tel: Tel: Stanfield, North Carolina infochina@infastech.com Fax: Fax: Tel: vendite@infastech.com info@infastech.co.kr Fax: RANSKA infoavdel-usa@infastech.com Avdel France S.A.S. JAPANI ESPANJA 33 bis, rue des Ardennes Infastech Kabushiki Kaisha Avdel Spain S.A. BP4 Center Minami SKY, C/ Puerto de la Morcuera, Paris Cedex 19 Tel: +33 (0) Fax: +33 (0) Chigasaki-Chuo, Tsuzuki-ku, Yokohama-city, Kanagawa Prefecture Poligono Industrial Prado Overa Ctra. de Toledo, km 7, Leganés (Madrid) AvdelFrance@infastech.com Japan Tel: Tel: Fax: Fax: ventas@infastech.com info@infastech.co.jp Manual No. Issue Change Note No A 07/044 A2 07/103 B 11/ Autosert (equipment), Avbolt, Avdel, Avdelmate, Avdel TX2000, Avdelok, Avex, Avibulb, Avinox, Avinut, Avlug, Avmatic, Avplas, Avseal, Avsert, Avtainer, Avtronic, Briv, Bulbex, Chobert, Eurosert, Fastriv, Finsert, Genesis, Grovit, Hemlok, Hexsert, Holding your world together, Hydra, Interlock, Klamp-Tite, Klamptite KTR, Kvex, Maxlok, Monobolt, Monobulb, Neobolt, Nutsert, Nutsert SQ, Portariv, Rivmatic, Rivscrew, Speed Fastening, Squaresert, Stavex, Supersert, Thin Sheet Nutsert, Titan, T-Lok, TLR, TSN, TX2000, Versa-Nut, Viking ja Viking 360 ovat Avdel UK Limitedin tuotemerkkejä. Infastech ja Our Technology, Your Success ovat Infastech Intellectual Properties Pte Ltd:n tuotemerkkejä. Tässä mainitut muiden yritysten nimet ja logot saattavat olla kunkin omistajansa tuotemerkkejä. Tämä asiakirja on tarkoitettu vain tiedotustarkoituksiin. Infastech ei myönnä tälle asiakirjalle minkäänlaista takuuta, ilmaistut ja oletetut takuut mukaan lukien. Esitettyjä tietoja voidaan muuttaa ilman ennakkoilmoitusta, koska tuotetta kehitetään ja parannetaan jatkuvasti. Ota yhteys paikalliseen Avdel-jälleenmyyjään, jos haluat varmistaa uusimmat tiedot Infastech

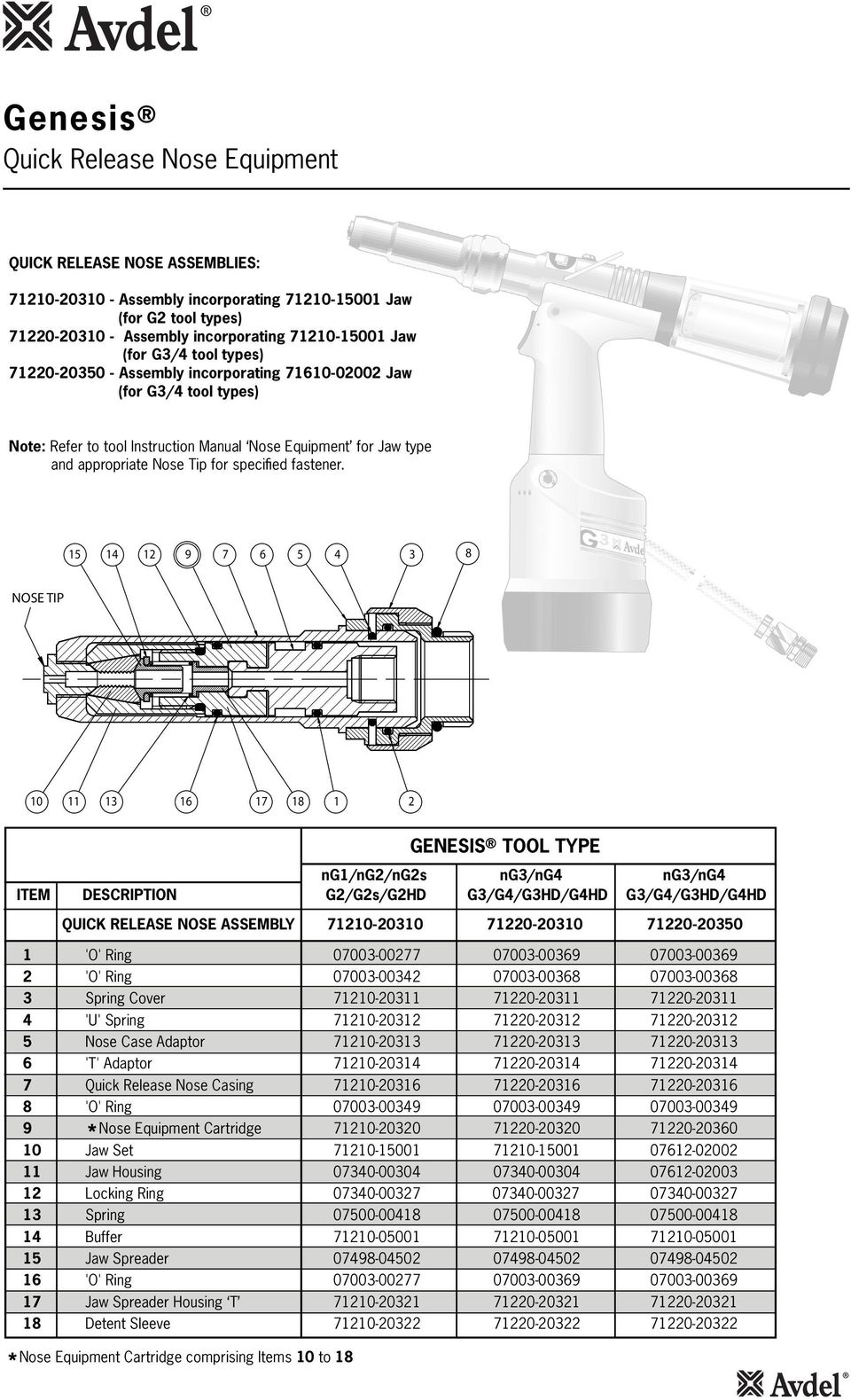

5 Genesis Quick Release Nose Equipment QUICK RELEASE NOSE ASSEMBLIES: Assembly incorporating Jaw (for G2 tool types) Assembly incorporating Jaw (for G3/4 tool types) Assembly incorporating Jaw (for G3/4 tool types) Note: Refer to tool Instruction Manual Nose Equipment for Jaw type and appropriate Nose Tip for specified fastener NOSE TIP ng1/ng2/ng2s ng3/ng4 ng3/ng4 ITEM DESCRIPTION G2/G2s/G2HD G3/G4/G3HD/G4HD G3/G4/G3HD/G4HD QUICK RELEASE NOSE ASSEMBLY 'O' Ring 'O' Ring Spring Cover 'U' Spring Nose Case Adaptor 'T' Adaptor Quick Release Nose Casing 'O' Ring * Nose Equipment Cartridge Jaw Set Jaw Housing Locking Ring Spring Buffer Jaw Spreader 'O' Ring Jaw Spreader Housing T Detent Sleeve * Nose Equipment Cartridge comprising Items 10 to 18 GENESIS TOOL TYPE

6 Genesis Quick Release Nose Equipment To Prepare Base Tool to Accept Quick Release Nose Equipment (Refer to the relevant Genesis Tool Instruction Manual.) For ng3/4, G3/4 and G2/G2s tools remove Jaw Spreader Housing For ng1, ng2 and ng2s tools remove T Adaptor Replace above part with 'T' Adaptor (item 6). Note: For ng3/4 tools 'T' Adaptor (item 6) is assembled through Nose Case Adaptor Assembly (items 2, 3, 4, 5 and 8). Screw the Nose Case Adaptor Assembly (items 2, 3, 4, 5 and 8) into the front of the tool. The Nose Equipment Cartridge (item 9) is assembled onto the 'T' Adaptor (item 6) by sliding in a plane normal to the Piston. Push the Quick Release Nose Casing (item 7) into the Nose Case Adaptor (item 5) ensuring flats are aligned, this locks the Quick Release Nose Casing into position. To Remove the Quick Release Nose Equipment Rotate the Quick Release Nose Casing (item 7) through 90 degrees and pull out of the Nose Case Adaptor (item 5). To release the Nose Equipment Cartridge (item 9) from T Adaptor (item 6) slide cartridge in a plane normal to the head Piston. QUICK RELEASE NOSE CASING (7) NOSE CASE ADAPTOR (5) ALIGNED SPANNER FLATS (LOCKED POSITION) Item numbers in bold refer to the Parts List on the front page.

7 Notes
