1 Tehokkuutta poraukseen uusilla digitaalisilla työkaluilla Aki Ullgren Senior Subject Expert, Rock Knowledge Sandvik Mining & Rock Technology

2 SANDVIK MINING AND ROCK TECHNOLOGY THINK BIG ACT SMALL MOVE FAST 2017 SALES 20% North America 9% South America 21% Africa 17% Europe 19% Asia 14% Australia employees worldwide 3700 M invoiced Sales 574 M operating profit 2

3 PORAUSAUTOMAATION MAHDOLLISUUDET Laitteen on board - ominaisuudet Älykäs ohjausjärjestelmä Automaattiset poraustoiminnot 3D Navigointi Analytiikkatoiminnot Tiedon hallinta AutoMine Surface Drilling 3

4 INTELLIGENT DRILL 3D NAVIGATION ONE RIG REMOTE OPERATION FLEET REMOTE OPERATION FLEET AUTONOMY Drill rig operated from cabin, automated drill functions proven on-site (e.g. one hole automatics) GPS based precision drilling based on drill plan with integrated drill controls. Wireless plan transfer and detailed reporting. Operator in a movable drill station with line-of-sight view to drilling area. Operation over the network with videos & instruments. Safety procedure for remotely operated drills. Operating from a central onsite control center. One operator for 2-3 drills. Holeto-hole tramming enabled for efficient utilization. Future steps towards higher level of autonomy in the fleet and tools for optimizing the drilling. Customer process integration and site adoption

5 TEHOKKUUTTA PORAUKSEEN UUDELLA SENSORITEKNOLOGIALLA

6 RockPulse UUSI SENSORITEKNOLOGIA PORAUKSEN OPTIMOINTIIN RockPulse sensori analysoi porakoneen iskuaaltoa kiveen reaaliajassa. Tuottaa tietoa kalustokuormituksesta ja porauksen hyötysuhteesta. Reaaliaikainen tieto porauksenohjaukseen muuttuvissa kiviolosuhteissa. 6

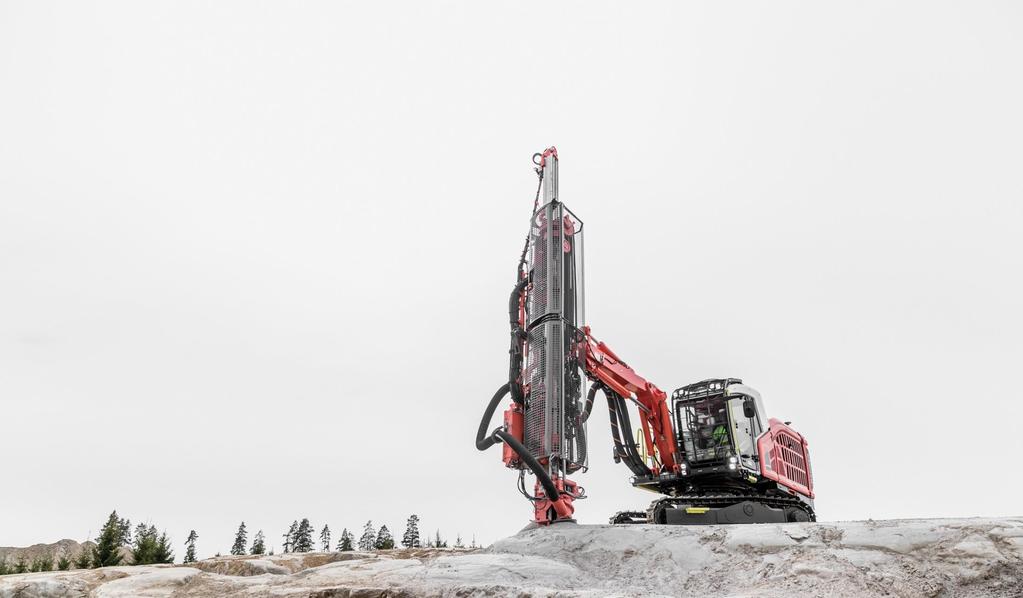

7 RockPulse -sensori Lujatekoinen sensori porakoneen etukannen sisällä. RockPulse -niska Erikois niska mahdollistaa signaalianalysoinnin. ROCKPULSE AISTII KIVIOLOSUHTEITA JA AVAA VÄYLÄN REAALIAIKAISEEN KIVITIETOON. Helppo käyttöliittymä 3 uutta mittaria porauksen ohjaukseen. Porakone Tällä hetkellä saatavilla Ranger DXi-laitteille ja RD920-sarjan porakoneille.

8 ROCKPULSE MITTARIT DRILL BIT RESPONSE Mittaa kruunu-kivi kontaktia. Korkea Drill Bit Response arvo indikoi parempaa kivikontaktia ja tunkeutuvuutta. TOOLS LOAD Mittaa kivestä porauskalustoon palautuvaa jännitysaaltoa. Matala Tools Load arvo vähentää kaluston kulumista ja parantaa kaluston käyttöikää. FEED LEVEL Indikoi optimaalista syöttöpaineen tasoa. Negatiiviset arvot indikoivat alisyöttöä ja positiiviset ylisyöttöä. 8

9 HUONO KRUUNU-KIVI KONTAKTI & ALISYÖTTÖ Drill Bit Response arvo matala huonon kivikontaktin ja alisyötön takia. Korkea Tools Load arvo kertoo voimakkaasta kaluston kuormituksesta. Negatiivinen Feed Level arvo indikoi alisyöttöä.

10 HYVÄ KRUUNU-KIVI KONTAKTI & OPTIMAALINEN SYÖTTÖ Hyvä kruunu-kivi kontakti Jopa +8% korkeampi tehokkuus Matala Tools Load -arvo Jopa -55% matalampi kaluston kulutus Optimaalinen syöttö Jopa +9% parempi tunkeuma

11 +9% tunkeumanopeus +8% poraustehokkuus Kiven porausominaisuudet määrittävät oikean kruunutyypin. Rock Pulse-mittarit ohjaavat oikeaan kalustovalintaan! -55% kalustokuormitus 11

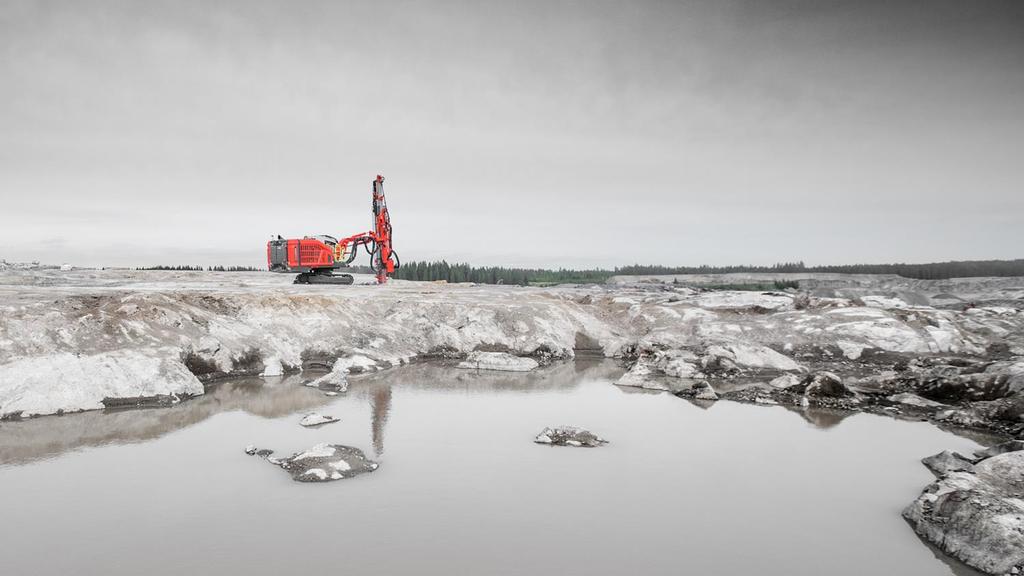

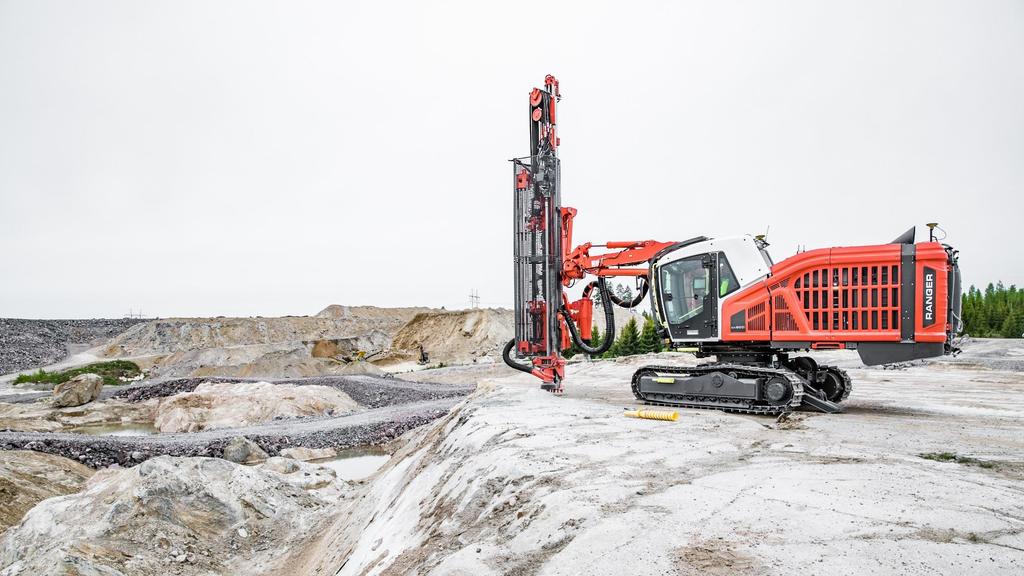

12 RockPulse sensori saatavilla Ranger DXi-sarjan poralaitteisiin sekä RD920- sarjan porakoneisiin. RockPulse -sovitus jatkuu DPi sarjan poralaitteisiin ja HL1500-sarjan porakoneisiin seuraavaksi. 12

13 KIITOS! 13 Aki Ullgren Senior Subject Expert, Rock Knowledge Sandvik Mining & Rock Technology
