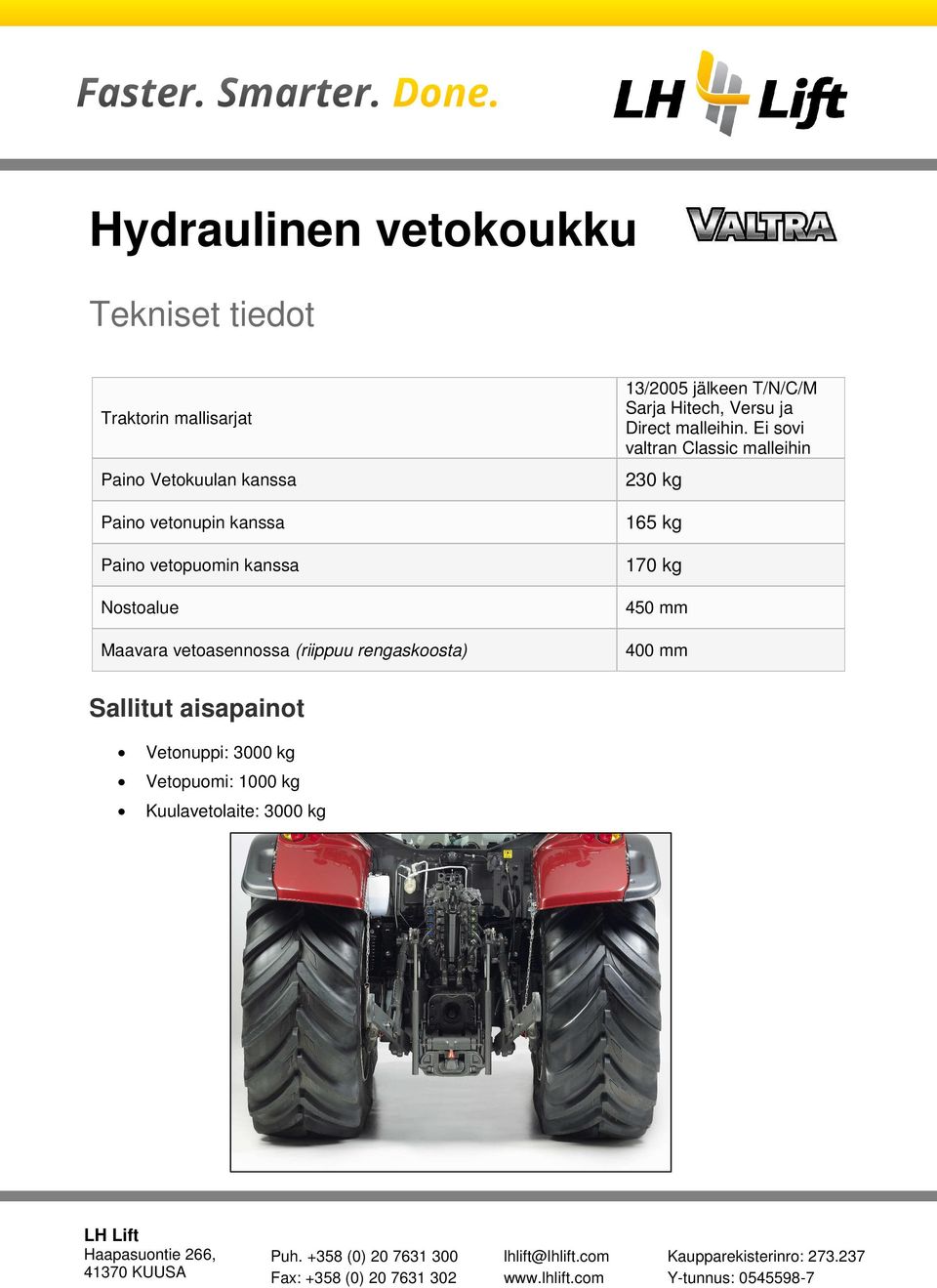

1 Hydraulinen vetokoukku Tekniset tiedot Traktorin mallisarjat Paino Vetokuulan kanssa Paino vetonupin kanssa Paino vetopuomin kanssa Nostoalue Maavara vetoasennossa (riippuu rengaskoosta) 3/2005 jälkeen T/N/C/M Sarja Hitech, Versu ja Direct malleihin. Ei sovi valtran Classic malleihin 230 kg 65 kg 0 kg 450 mm 400 mm Sallitut aisapainot Vetonuppi: 3000 kg Vetopuomi: 000 kg Kuulavetolaite: 3000 kg 430 KUUSA

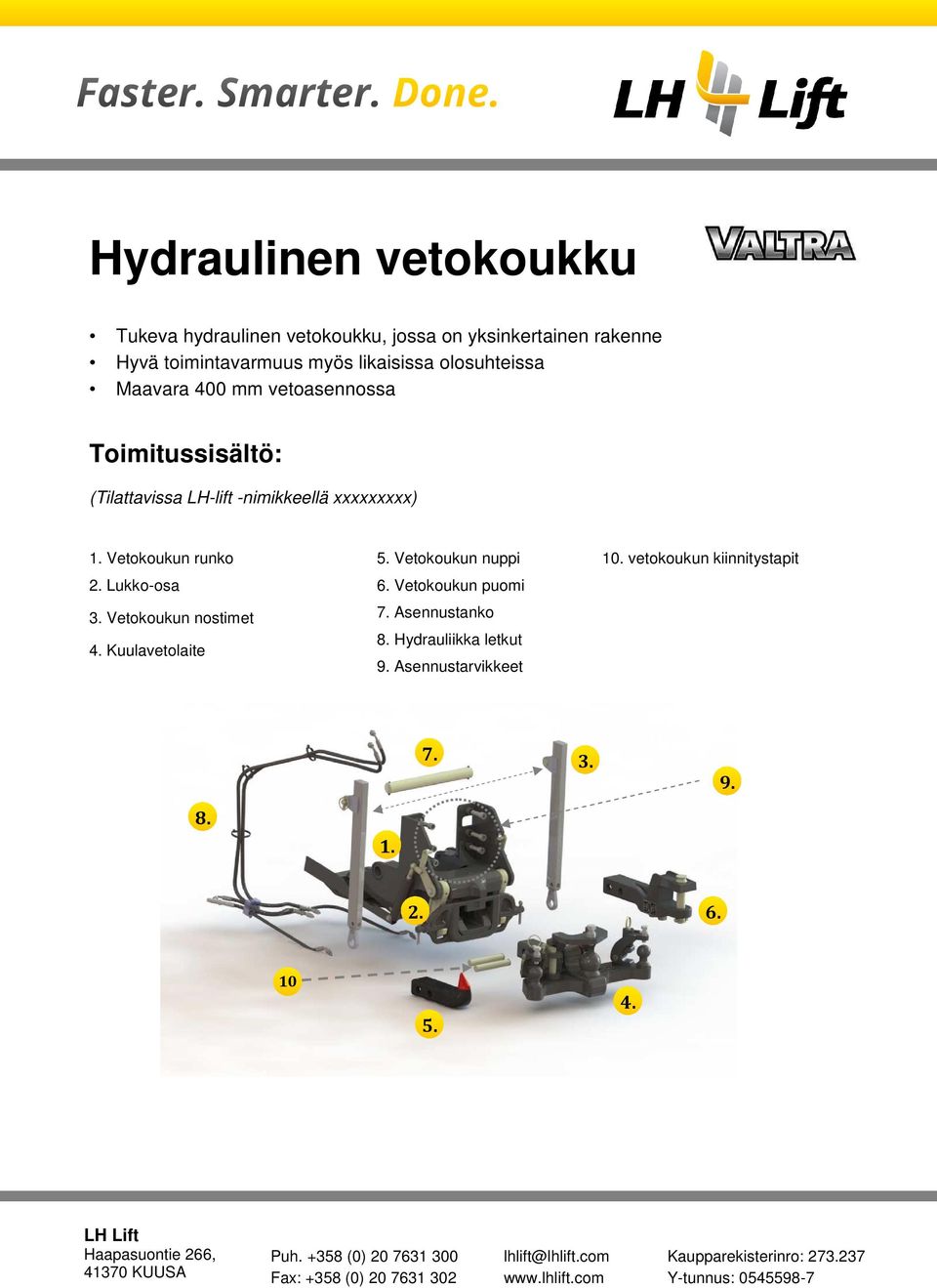

2 Hydraulinen vetokoukku Tukeva hydraulinen vetokoukku, jossa on yksinkertainen rakenne Hyvä toimintavarmuus myös likaisissa olosuhteissa Maavara 400 mm vetoasennossa Toimitussisältö: (Tilattavissa LH-lift -nimikkeellä xxxxxxxxx). Vetokoukun runko 2. Lukko-osa 3. Vetokoukun nostimet 4. Kuulavetolaite 5. Vetokoukun nuppi 6. Vetokoukun puomi. Asennustanko 8. Hydrauliikka letkut 9. Asennustarvikkeet 0. vetokoukun kiinnitystapit KUUSA

Vetokoukun runko 2. Lukko-osa 3. Vetokoukun nostimet 4. Kuulavetolaite 5. Vetokoukun nuppi 6. Vetokoukun puomi.

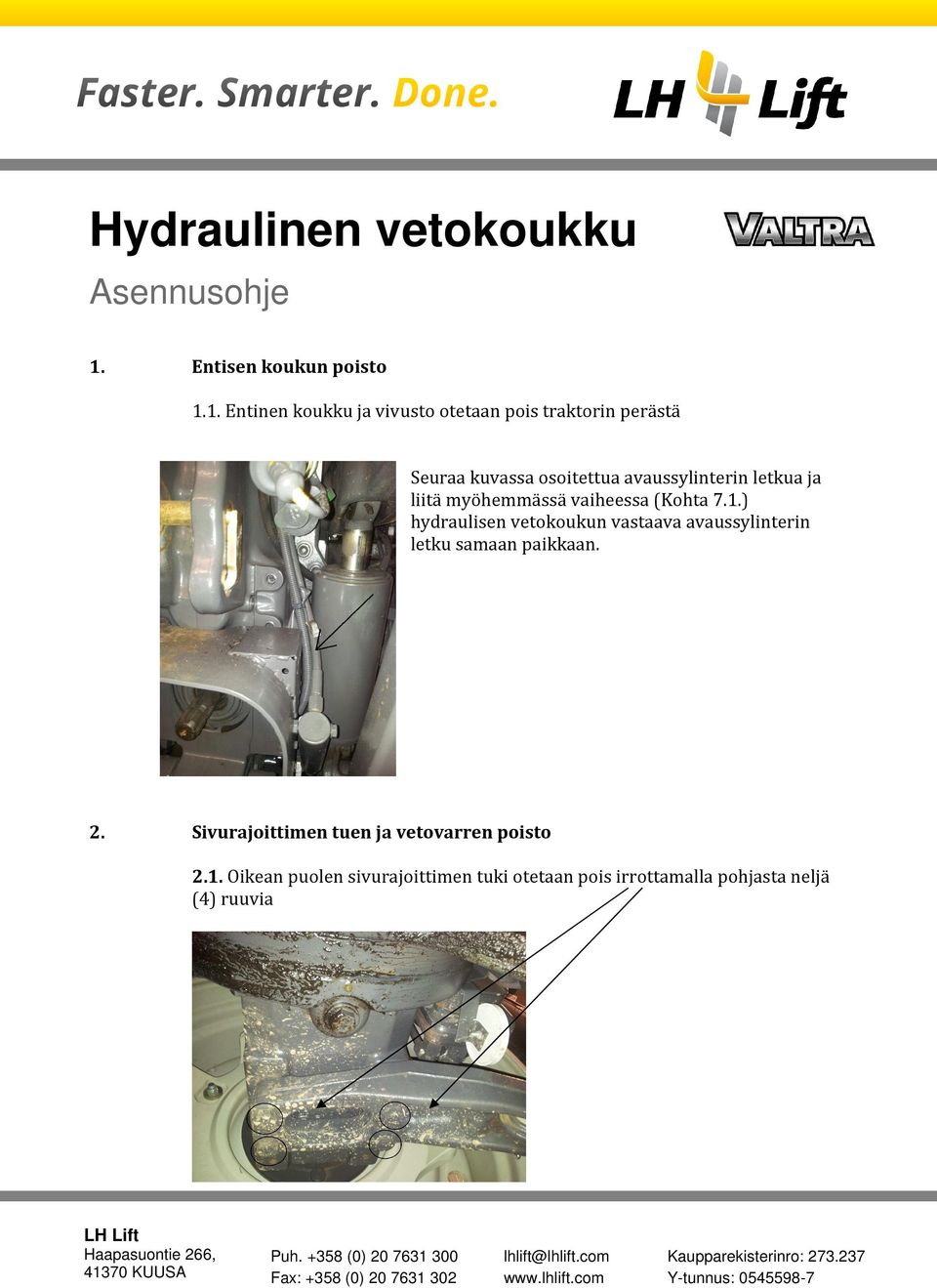

3 Hydraulinen vetokoukku Asennusohje. Entisen koukun poisto.. Entinen koukku ja vivusto otetaan pois traktorin perästä Seuraa kuvassa osoitettua avaussylinterin letkua ja liitä myöhemmässä vaiheessa (Kohta..) hydraulisen vetokoukun vastaava avaussylinterin letku samaan paikkaan. 2. Sivurajoittimen tuen ja vetovarren poisto 2.. Oikean puolen sivurajoittimen tuki otetaan pois irrottamalla pohjasta neljä (4) ruuvia 430 KUUSA

letkua ja liitä myöhemmässä vaiheessa (Kohta.

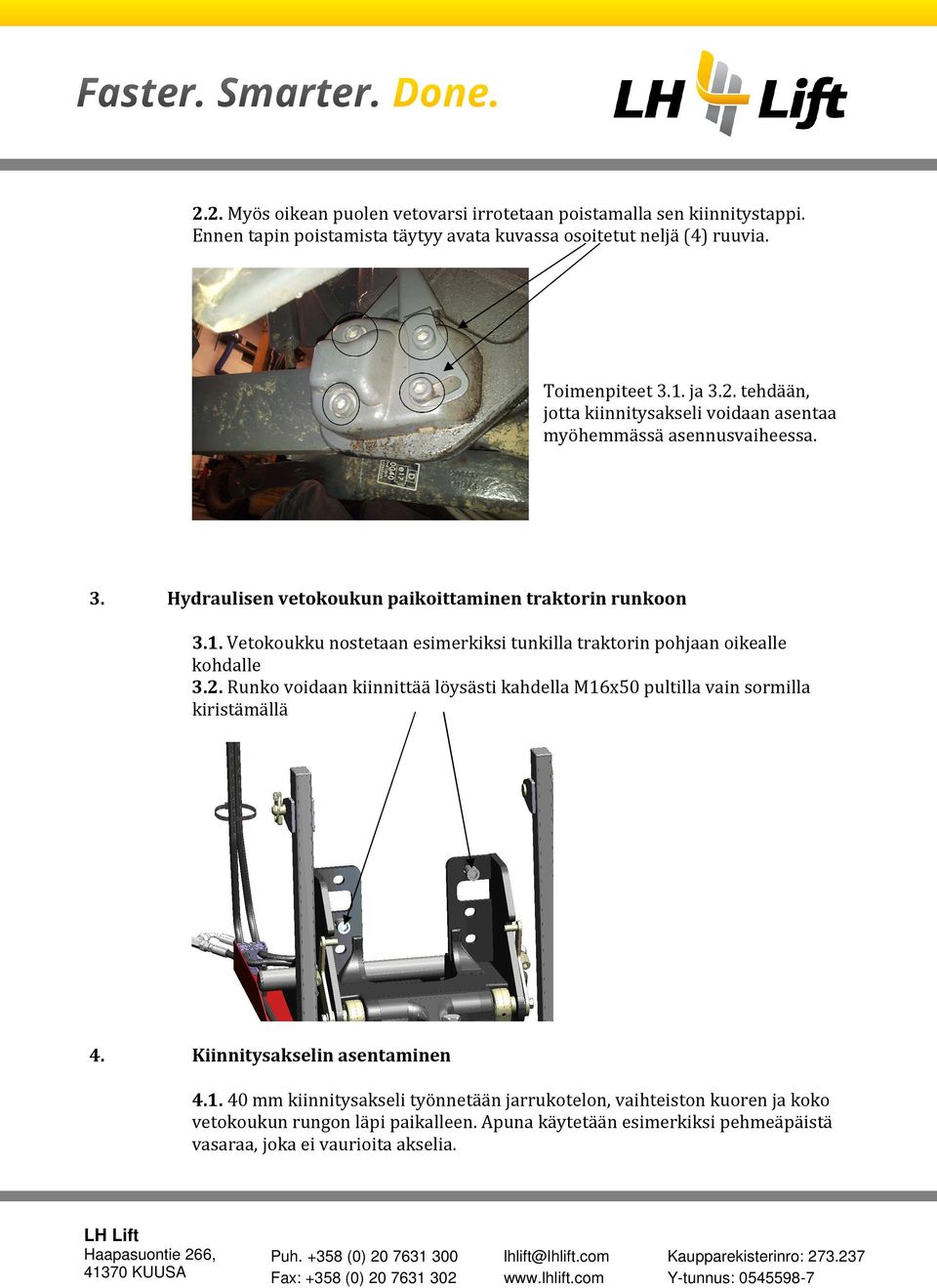

4 2.2. Myös oikean puolen vetovarsi irrotetaan poistamalla sen kiinnitystappi. Ennen tapin poistamista täytyy avata kuvassa osoitetut neljä (4) ruuvia. Toimenpiteet 3.. ja 3.2. tehdään, jotta kiinnitysakseli voidaan asentaa myöhemmässä asennusvaiheessa. 3. Hydraulisen vetokoukun paikoittaminen traktorin runkoon 3.. Vetokoukku nostetaan esimerkiksi tunkilla traktorin pohjaan oikealle kohdalle 3.2. Runko voidaan kiinnittää löysästi kahdella M6x50 pultilla vain sormilla kiristämällä 4. Kiinnitysakselin asentaminen mm kiinnitysakseli työnnetään jarrukotelon, vaihteiston kuoren ja koko vetokoukun rungon läpi paikalleen. Apuna käytetään esimerkiksi pehmeäpäistä vasaraa, joka ei vaurioita akselia. 430 KUUSA

Runko voidaan kiinnittää löysästi kahdella M6x50 pultilla vain sormilla kiristämällä 4. Kiinnitysakselin asentaminen 4.

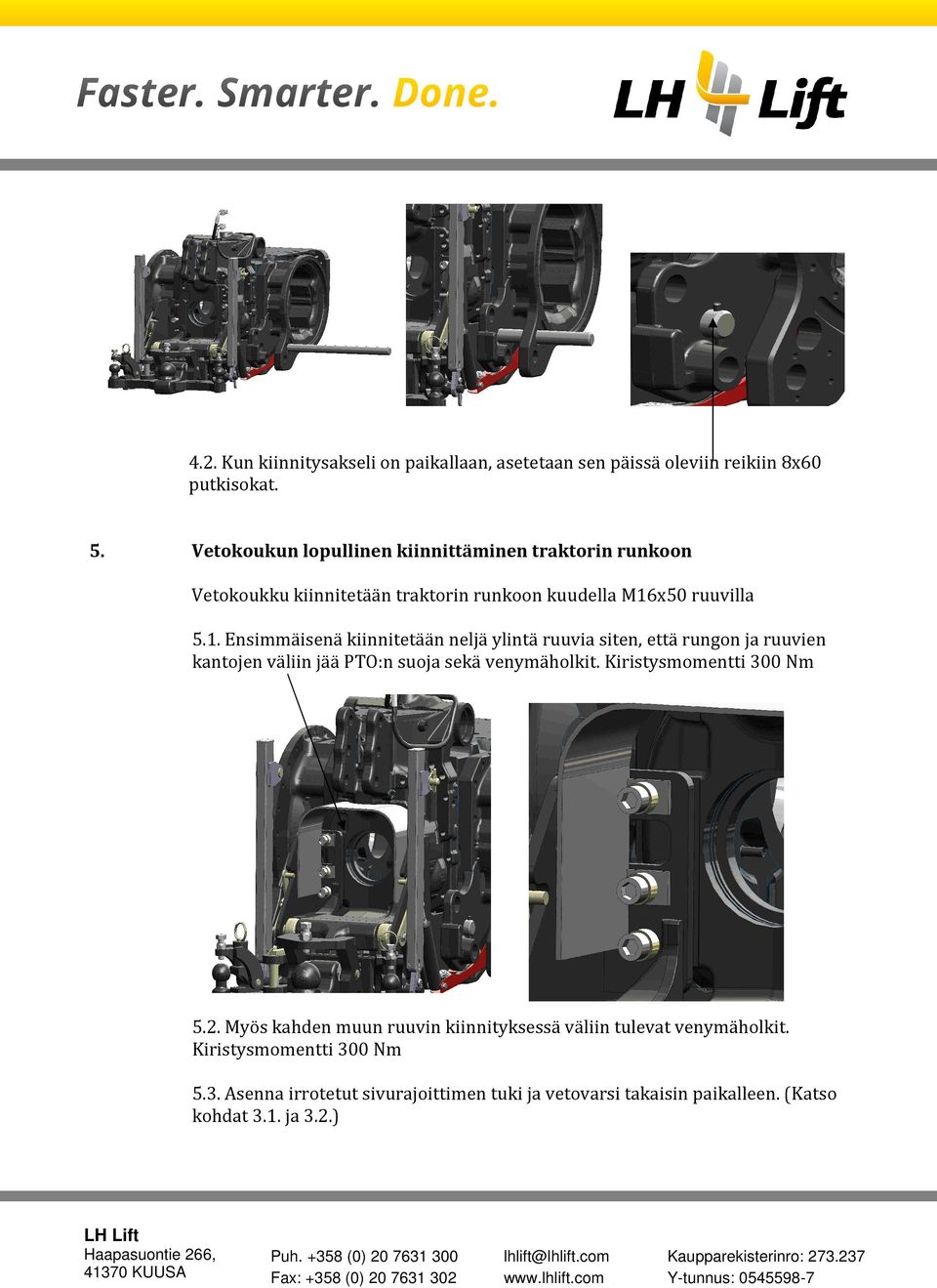

5 4.2. Kun kiinnitysakseli on paikallaan, asetetaan sen päissä oleviin reikiin 8x60 putkisokat. 5. Vetokoukun lopullinen kiinnittäminen traktorin runkoon Vetokoukku kiinnitetään traktorin runkoon kuudella M6x50 ruuvilla 5.. Ensimmäisenä kiinnitetään neljä ylintä ruuvia siten, että rungon ja ruuvien kantojen väliin jää PTO:n suoja sekä venymäholkit. Kiristysmomentti 300 Nm 5.2. Myös kahden muun ruuvin kiinnityksessä väliin tulevat venymäholkit. Kiristysmomentti 300 Nm 5.3. Asenna irrotetut sivurajoittimen tuki ja vetovarsi takaisin paikalleen. (Katso kohdat 3.. ja 3.2.) 430 KUUSA

. Ensimmäisenä kiinnitetään neljä ylintä ruuvia siten, että rungon ja ruuvien kantojen väliin jää PTO:n suoja sekä venymäholkit.

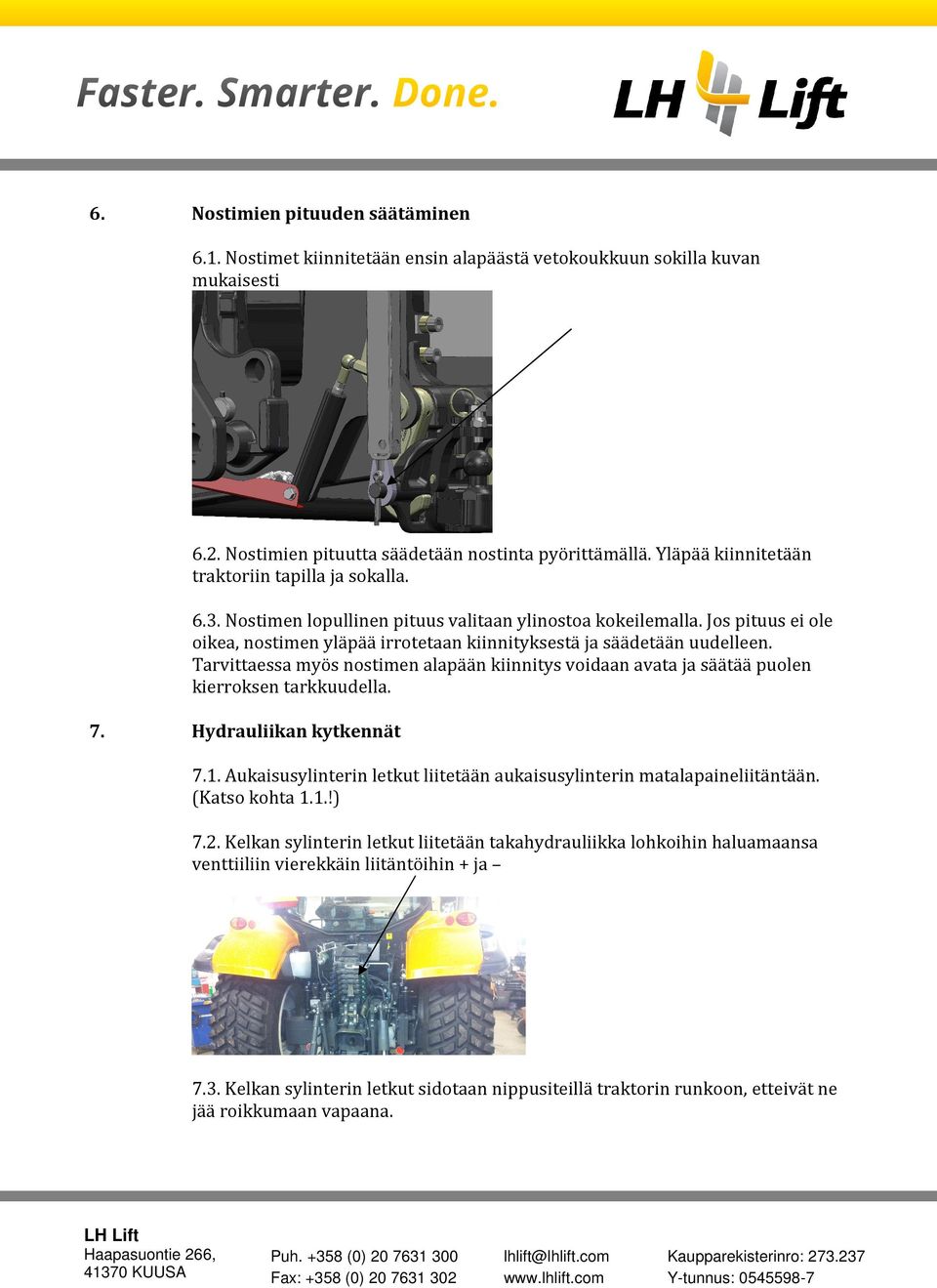

6 6. Nostimien pituuden säätäminen 6.. Nostimet kiinnitetään ensin alapäästä vetokoukkuun sokilla kuvan mukaisesti 6.2. Nostimien pituutta säädetään nostinta pyörittämällä. Yläpää kiinnitetään traktoriin tapilla ja sokalla Nostimen lopullinen pituus valitaan ylinostoa kokeilemalla. Jos pituus ei ole oikea, nostimen yläpää irrotetaan kiinnityksestä ja säädetään uudelleen. Tarvittaessa myös nostimen alapään kiinnitys voidaan avata ja säätää puolen kierroksen tarkkuudella.. Hydrauliikan kytkennät.. Aukaisusylinterin letkut liitetään aukaisusylinterin matalapaineliitäntään. (Katso kohta..!).2. Kelkan sylinterin letkut liitetään takahydrauliikka lohkoihin haluamaansa venttiiliin vierekkäin liitäntöihin + ja.3. Kelkan sylinterin letkut sidotaan nippusiteillä traktorin runkoon, etteivät ne jää roikkumaan vapaana. 430 KUUSA

Jos pituus ei ole oikea, nostimen yläpää irrotetaan kiinnityksestä ja säädetään uudelleen. Tarvittaessa myös nostimen alapään kiinnitys voidaan avata ja säätää puolen kierroksen tarkkuudella.

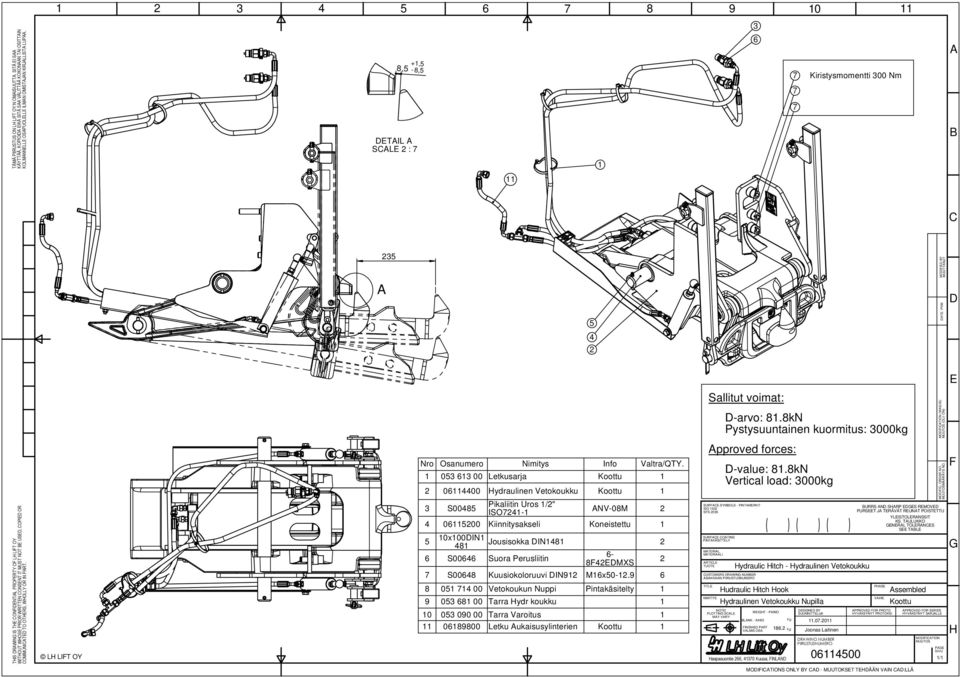

7 TÄMÄ PIIRUSTUS ON LH LIFT OY:N OMAISUUTTA. SITÄ EI SAA KÄYTTÄÄ, KOPIOIDA EIKÄ SITÄ SAA VÄLITTÄÄ KOKONAAN TAI OSITTAIN KOLMANNELLE OSAPUOLELLE ILMAN OMISTAJAN KIRJALLISTA LUPAA. 8,5 + -,5 8,5 DETAIL A SCALE 2 : 3 6 Kiristysmomentti 300 Nm A B C 235 A 5 DATE -PVM MODIFIED BY MUUTTANUT D 4 2 E Sallitut voimat: D-arvo: 8.8kN Pystysuuntainen kuormitus: 3000kg MODIFICATION (WAS/IS) MUUTOS (OLI/ ON) THIS DRAWING IS THE CONFIDENTIAL PROPERTY OF LH LIFT OY WITHOUT WHOSE PRIOR WRITTEN CONSENT IT MUST NOT BE USED, COPIED OR COMMUNICATED TO OTHERS, WHOLLY OR IN PART. LH LIFT OY Nro 3 9 Osanumero Nimitys Hydraulinen Vetokoukku Info Valtra/QTY Vetokoukun Nuppi Pintakäsitelty Letkusarja Koottu S00485 Pikaliitin Uros /2" ISO24- ANV-08M Kiinnitysakseli Koneistettu 0x00DIN 5 Jousisokka DIN S00646 S00648 Kuusiokoloruuvi DIN92 M6x Suora Perusliitin Tarra Hydr koukku Tarra Varoitus Letku Aukaisusylinterien Koottu 6-8F42EDMXS Koottu 2 2 Approved forces: SURFACE COATING PINTAKÄSITTELY MATERIAL MATERIAALI ARTICLE TUOTE NOTE! PLOTTING SCALE MAY VARY D-value: 8.8kN Vertical load: 3000kg SURFACE SYMBOLS - PINTAMERKIT ISO 302 SFS 2039 CUSTOMERS DRAWING NUMBER ASIAKKAAN PIIRUSTUSNUMERO TITLE NIMITYS E Hudraulic Hitch Hook WEIGHT - PAINO BLANK - AIHIO FINISHED PART VALMIS OSA 430 Kuusa, FINLAND ( ) ( ) ( ) Hydraulic Hitch - Hydraulinen Vetokoukku Hydraulinen Vetokoukku Nupilla Kg 86.2 Kg DESIGNED BY SUUNNITTELIJA.0.20 Joonas Laitinen DRAWING NUMBER PIIRUSTUSNUMERO BURRS AND SHARP EDGES REMOVED PURSEET JA TERÄVÄT REUNAT POISTETTU PHASE VAIHE APPROVED FOR PROTO HYVÄKSYNYT PROTOKSI YLEISTOLERANSSIT KS. TAULUKKO GENERAL TOLERANCES SEE TABLE Assembled Koottu APPROVED FOR SERIES HYVÄKSYNYT SARJALLE MODIFICATION MUUTOS MODIFIC. ORDER NO. MUUTOSMÄÄRÄYS NO. PAGE SIVU / F G H MODIFICATIONS ONLY BY CAD - MUUTOKSET TEHDÄÄN VAIN CAD:LLÄ

8kN Pystysuuntainen kuormitus: 3000kg MODIFICATION (WAS/IS) MUUTOS (OLI/ ON) THIS DRAWING IS THE CONFIDENTIAL PROPERTY OF LH LIFT OY WITHOUT WHOSE PRIOR WRITTEN CONSENT IT MUST NOT BE USED, COPIED OR
