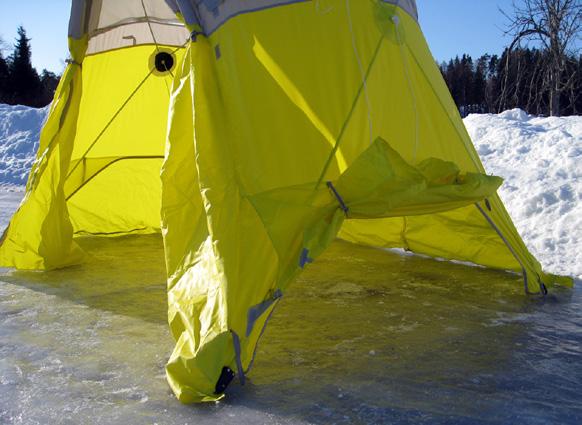

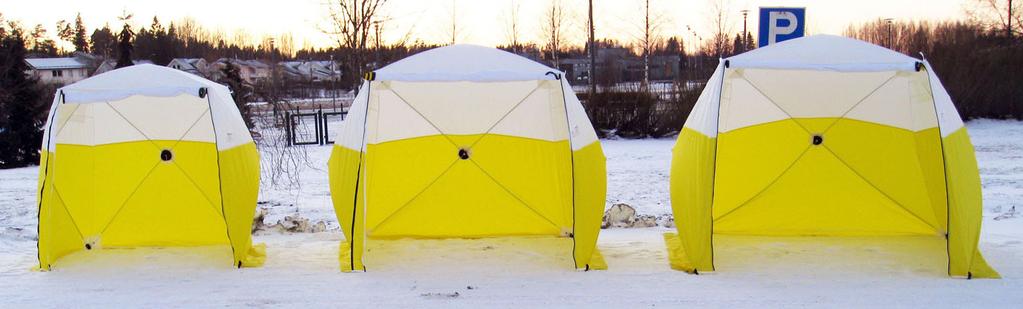

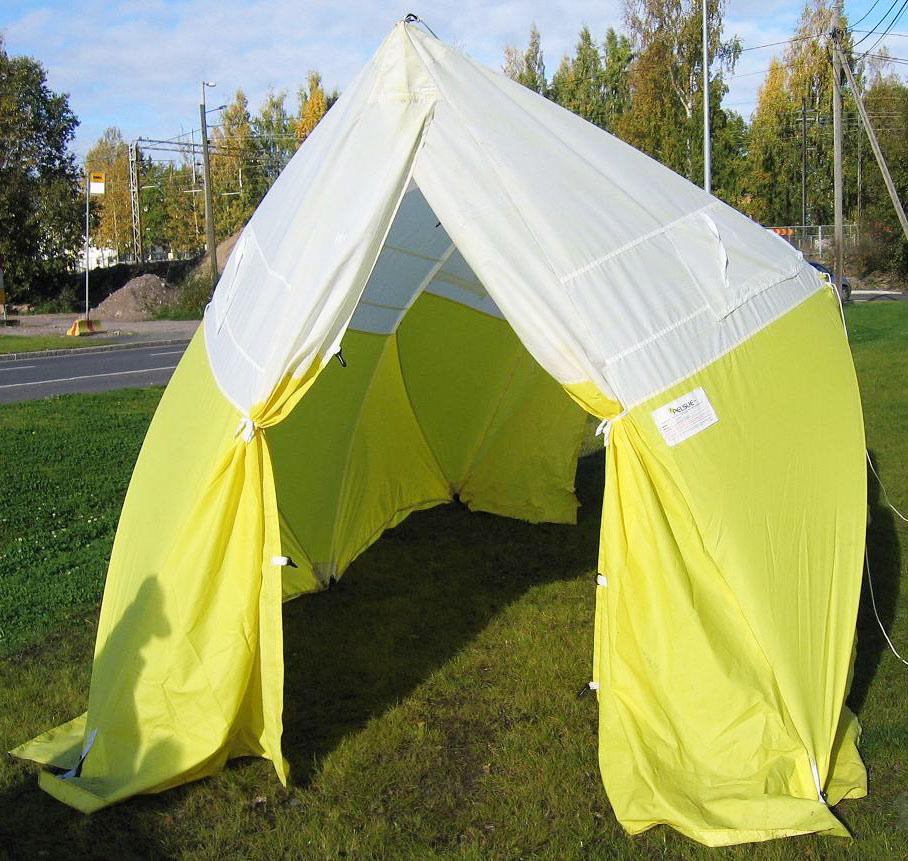

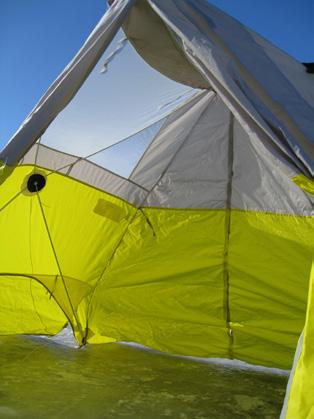

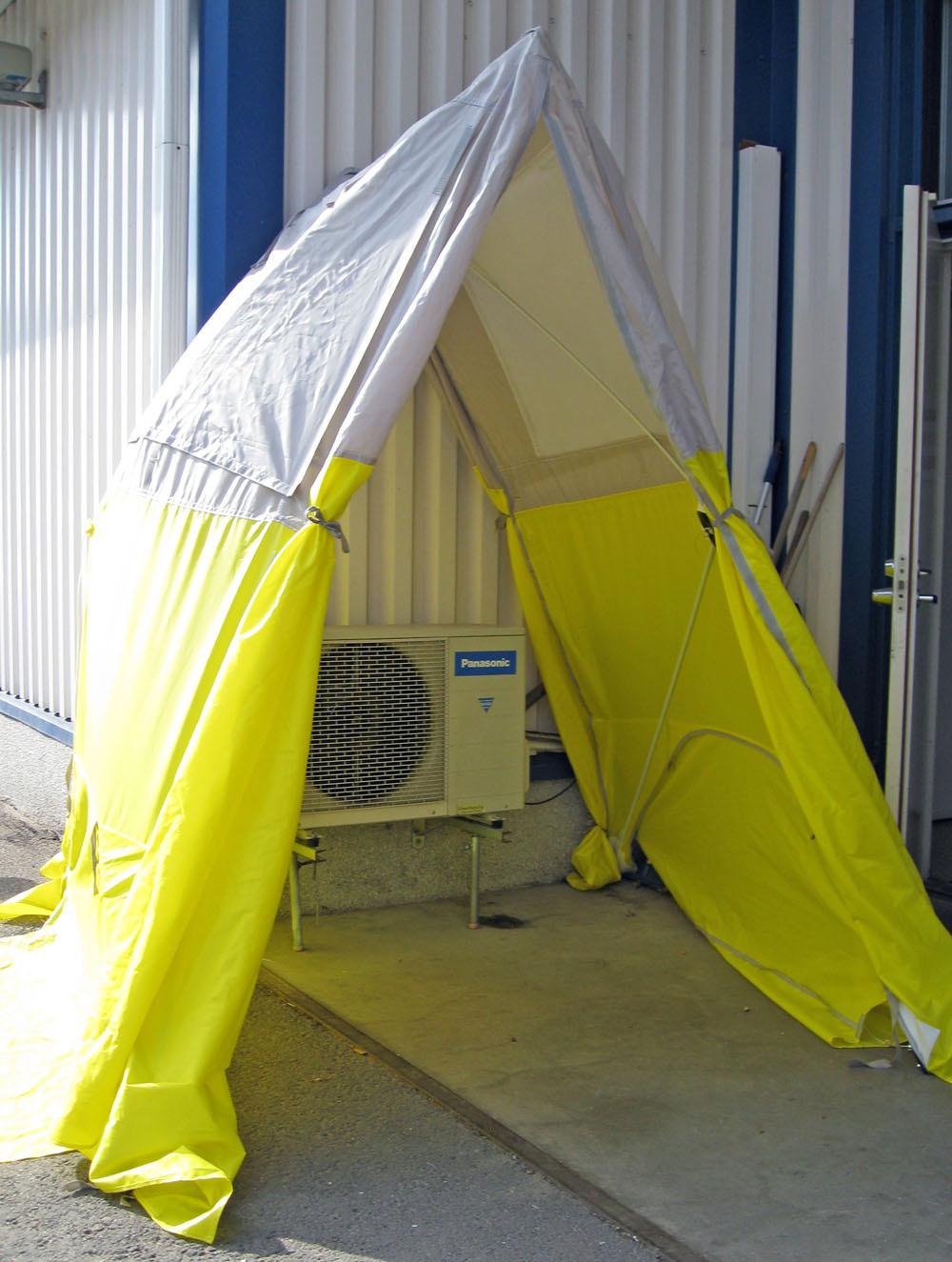

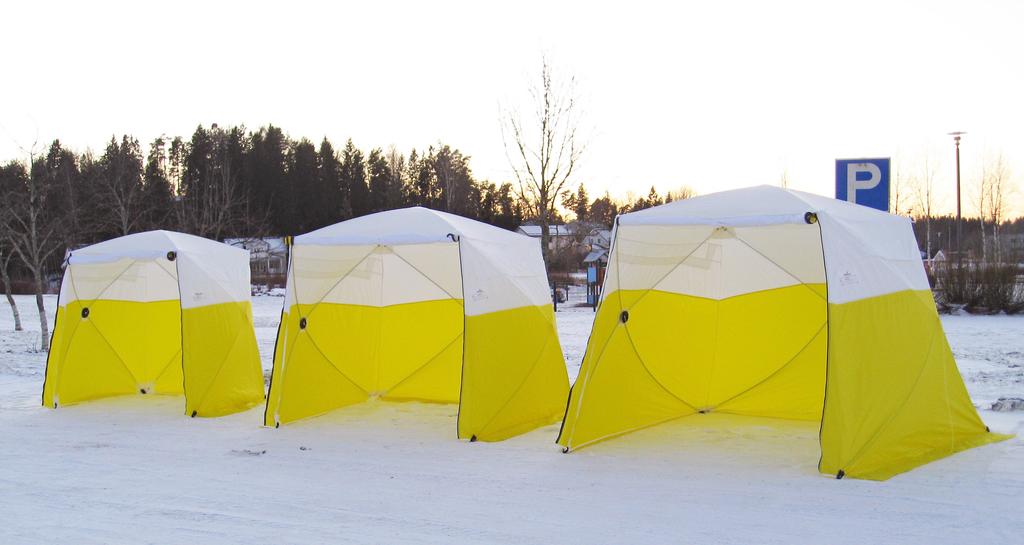

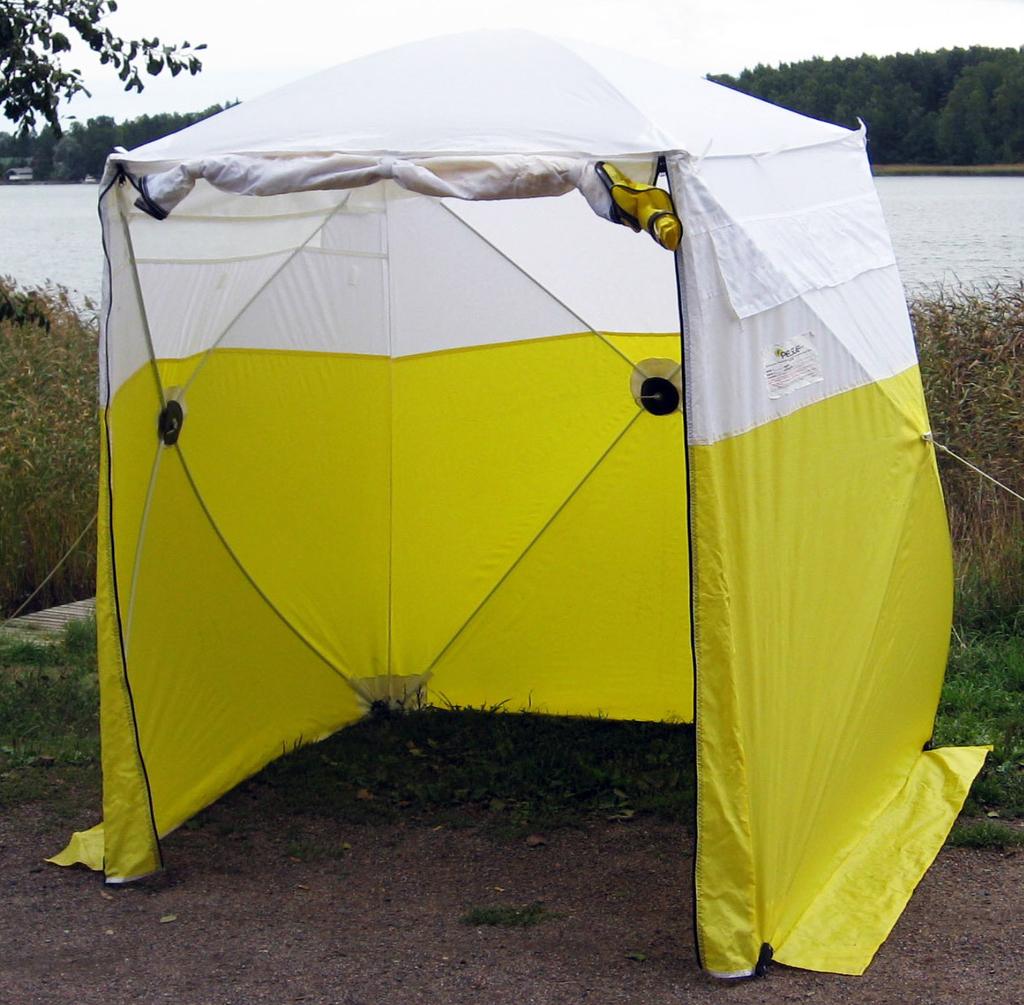

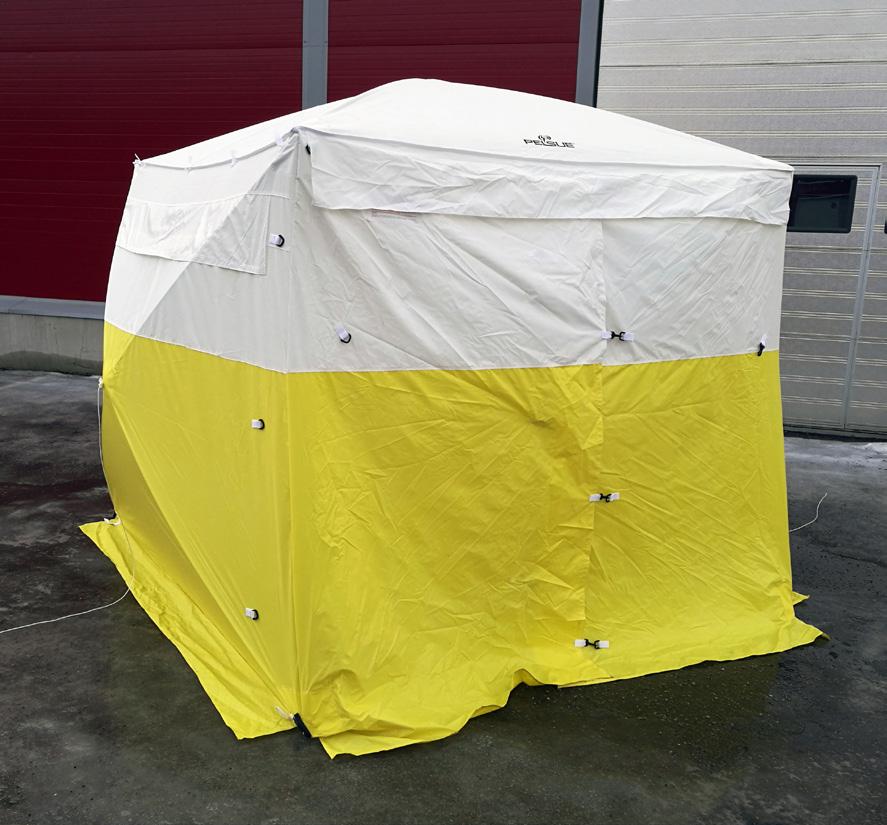

3 ALKUPERÄISET PELSUE PIKA-/TYÖTELTAT PYSTYTYS JA PURKU ALLE MINUUTISSA Aito ja alkuperäinen Pelsue pikateltta. Teltan pystytys käy nopeasti kun erillisiä irto-osia ei ole. Keltainen alaosa näkyy hyvin liikenteessä ja valkoinen yläosa luo telttaan tasaisen valon. Teltta toimii sekä kesä- että talviolosuhteissa, jopa -40 C:ssa! Pelsuen kaksikerroskangas on vedenpitävä ja palosuojattu. Kangas on valikoitu sen lujuuden, homekestävyyden ja keveyden perusteella. Sivuseinien ylälaidoissa suljettavat hyttysverkolliset tuuletusikkunat Teltan kupera rakenne luo avaran työskentelytilan Kestävät valumetalliset keskinivelet, joiden päällä kumiset suojukset Sivuissa ja takana ankkurointinarut Joustavat ja kestävät lasikuitusauvat Pitävät kumitassut alanurkissa 20 cm leveille helmoille voi kasata lisäpainoja ja ne voi tiivistää maata vasten Teltat taittuvat kasaan hyvin pieneen tilaan säilytyspussiin. Esim. pussissa olevan 6506AZ teltan mitat ovat 15x15x140 cm. Lisätilauksesta sivu- tai takaseinään: 60 tai 80 cm korkea kaapeliaukko (vetoketjulla suljettava) tai putkiaukko 30 x k60 cm (vetoketjuilla suljettava) Sivu 3

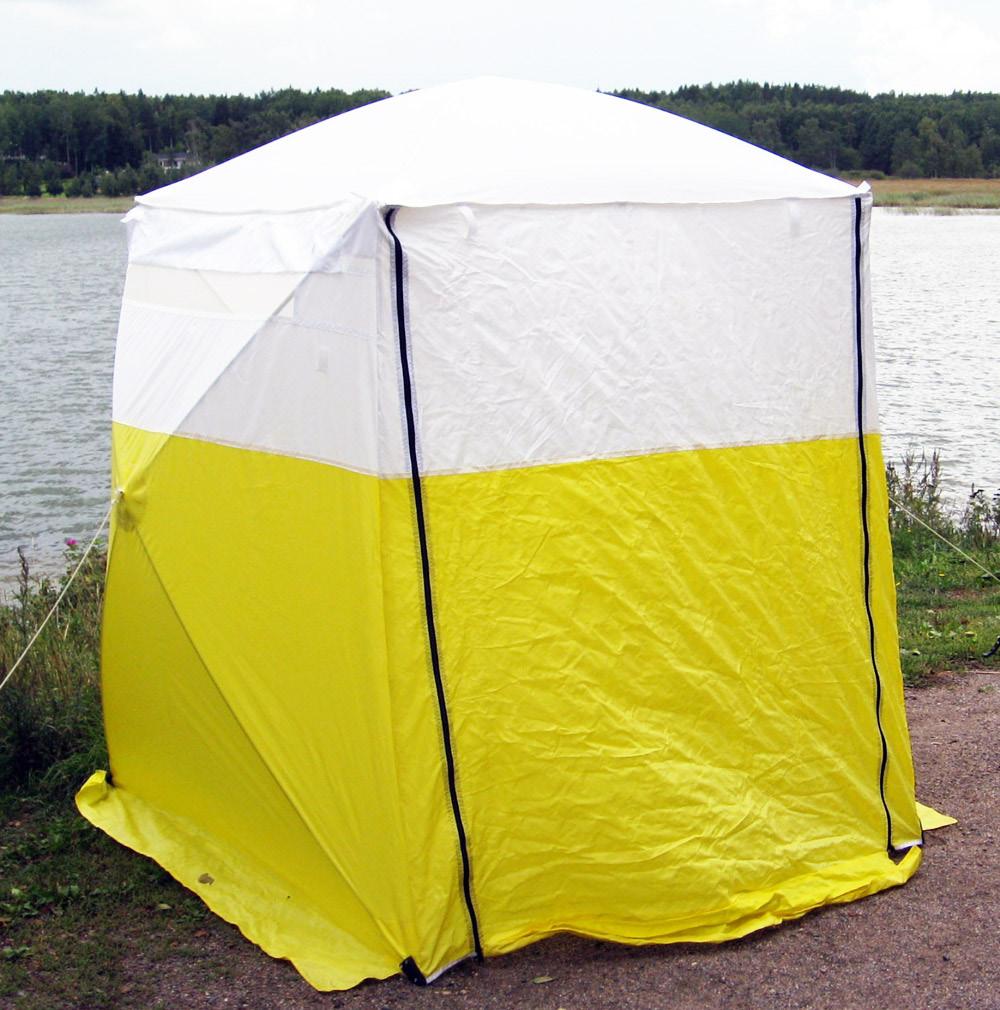

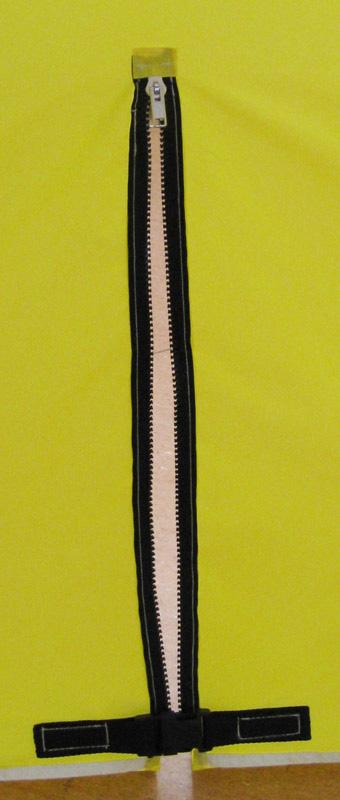

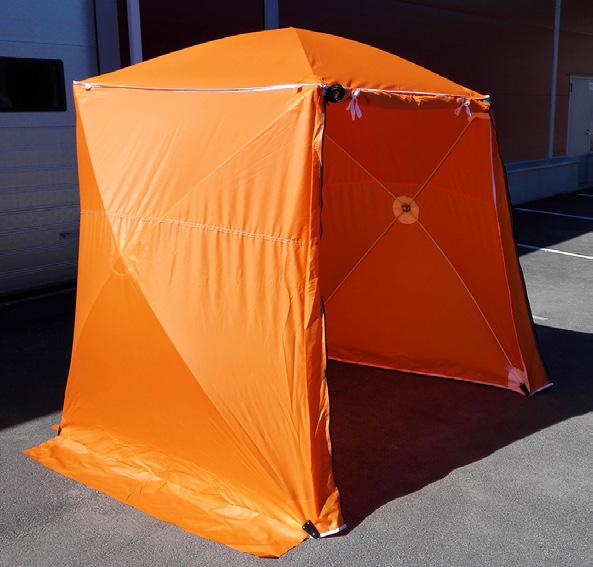

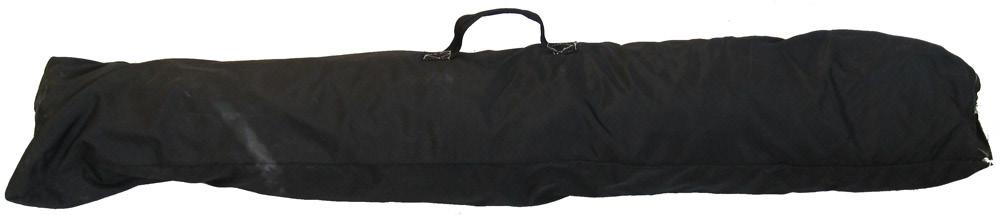

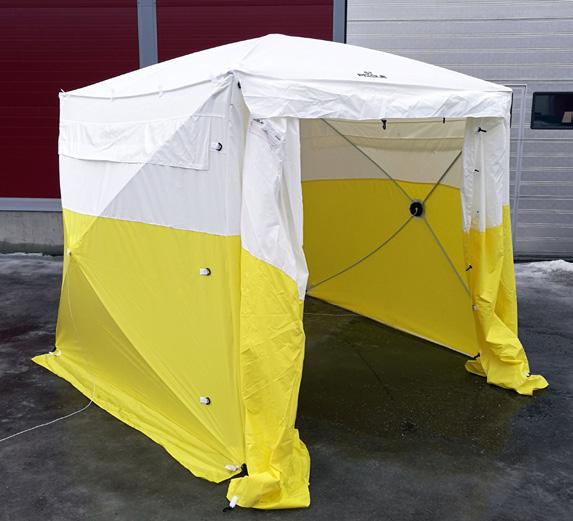

4 PELSUE AZ-MALLIN TELTAT Pelsue telttojen kestävä perusmalli. Pystytys alle minuutissa! 6506AZ 6508AZ 6510AZ AZ-mallin teltta on Pelsue telttojen kestävä perusmalli. Teltan pystytys ja kasaaminen käy nopeasti kun erillisiä irto-osia ei ole. Teltta toimitetaan säilytyspussissa 7 maakiilan ja saumausainepullon kanssa. 6506AZ Kaksi vetoketjua etuseinän reunoissa, jolloin koko etuseinän saa avattua ja rullattua ylös. Suljettavat hyttysverkolliset tuuletusikkunat teltan kummallakin sivulla. Ankkurointinarut sivuissa ja takana sekä ankkurointilenkit alanurkissa. Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Mitat pussissa (cm) Paino (kg) Etuseinän vetoketju 6404MINI 120 x x 15 x x sivuilla 6506AZ 180 x x 15 x x sivuilla 6508AZ 240 x x 15 x x sivuilla 6510AZ 300 x x 20 x x sivuilla Lisävarusteet: Kaapeliaukko takaseinään, 60 cm korkea, vetoketjulla suljettava Kaapeliaukko takaseinään, 80 cm korkea, vetoketjulla suljettava Putkiaukko takaseinään, 30 x k60 cm, kahdella vetoketjulla suljettava Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 4

5 PELSUE D-MALLIN TELTTA Oviaukon suljenta hakasilla ja mahdollisuus liittää kaksi telttaa yhteen. Pystytys alle minuutissa! Suljettavat hyttysverkolliset tuuletusikkunat teltan kummallakin sivulla. Ankkurointinarut sivuissa ja takana sekä ankkurointilenkit alanurkissa. Takaseinässä pyöreä, suljettava lämmittimen aukko. Kaksi telttaa voidaan liittää toisiinsa oviaukon liepeillä ja hakasilla, jolloin saadaan noin 5 m pitkä yhtenäinen tila. Malli 6508D Lattiapohjan mitat (cm) 240 x 240 Korkeus Mitat pussissa kulmissa (cm) (cm) x 15 x 170 Paino (kg) 14,5 Etuseinän suljenta Hakasilla PELSUE MULTI TELTTA Monipuolinen pikkuteltta: soveltuu pylvästä ja seinää vasten tehtäviin asennuksiin (esim. lämpöpumppujen asennukset). Pystytys alle minuutissa! Voidaan kiinnittää pylvään ympärille. Sekä etu- että takaseinä voidaan sulkea tarranauhalla kokonaan. Pitkät avattavat liepeet asettuvat kaapelien/putkien päälle. Molemmissa sivuseinissä isot, suljettavat, hyttysverkolliset tuuletusaukot. Teltta toimitetaan säilytyspussissa kahden maakiilan kanssa. Suljenta pylvään ympärille tarranauhalla. Malli MULTI Lattiapohjan mitat (cm) 170 x 230 Korkeus keskellä (cm) 180 Mitat pussissa (cm) 15 x 15 x 155 Paino (kg) 7,0 Etu- ja takaseinän suljenta Tarranauhalla Sivu 5

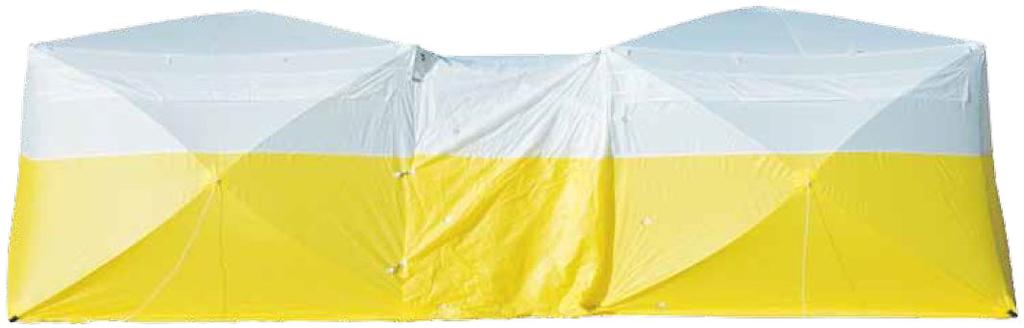

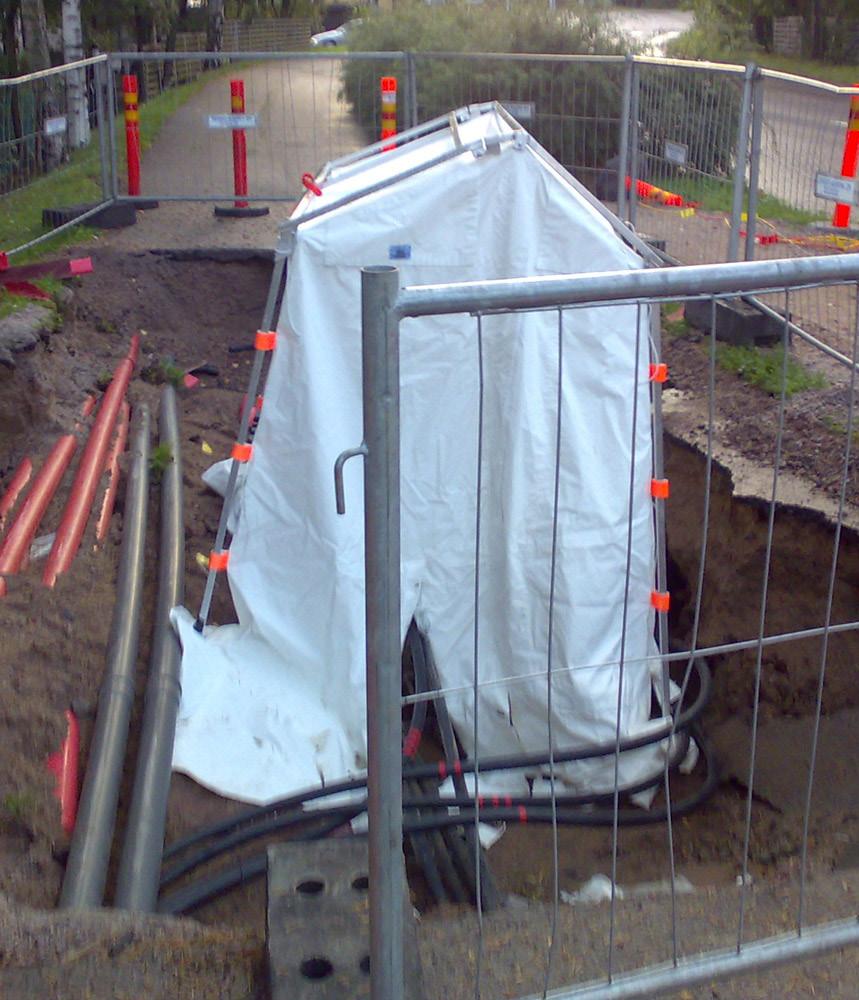

6 PELSUE OJATELTTA Suurten jatkosten tekemiseen (pituus 4,9 m) Oja-asennusteltta on riittävän pitkä suurten putki- ja kaapelijatkosten tekemiseen. Teltta avautuu molemmista päistä. Päätyjen sulkeminen tapahtuu hakasilla. Teltan sivuilla ja päädyissä on ankkurointinarut sekä sivuilla ylhäällä on neljä suljettavaa hyttysverkollista tuuletusikkunaa. Pituus 4,9 m Teltta toimitetaan säilytyspussissa kuuden maakiilan kanssa. Malli Lattiapohjan Korkeus Mitat pussissa Paino Aukeaminen mitat (cm) keskellä (cm) (cm) (kg) OJATELTTA 240 x x 20 x ,5 Päistä hakasilla PELSUE X6 TELTTA Pystytys alle minuutissa! Pelsuen edullinen riisuttu vaihtoehto. Toimitetaan säilytyspussissa. Etuseinän saa avattua ja rullattua ylös. Ulkopuolella ylänurkissa on kiinnityslenkit ankkurointinaruille. Leveät liepeet. Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Mitat pussissa (cm) Paino (kg) Etuseinän vetoketju X6 175 x x 15 x 140 6,0 2 x sivuilla Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 6

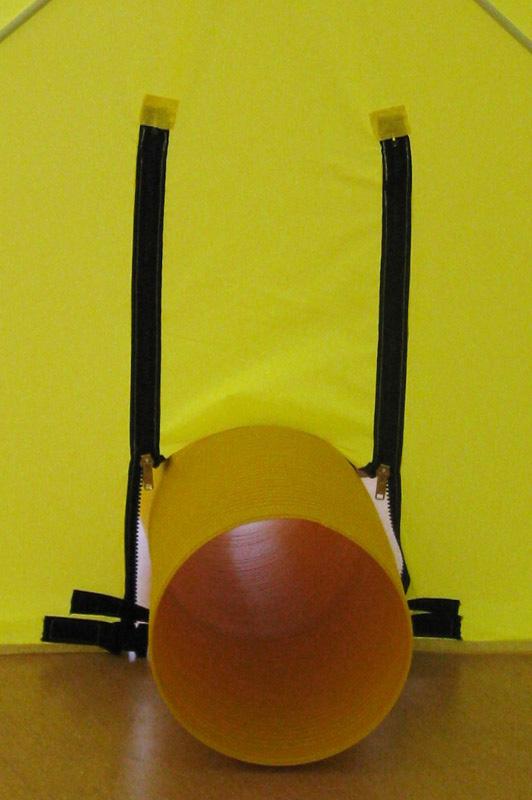

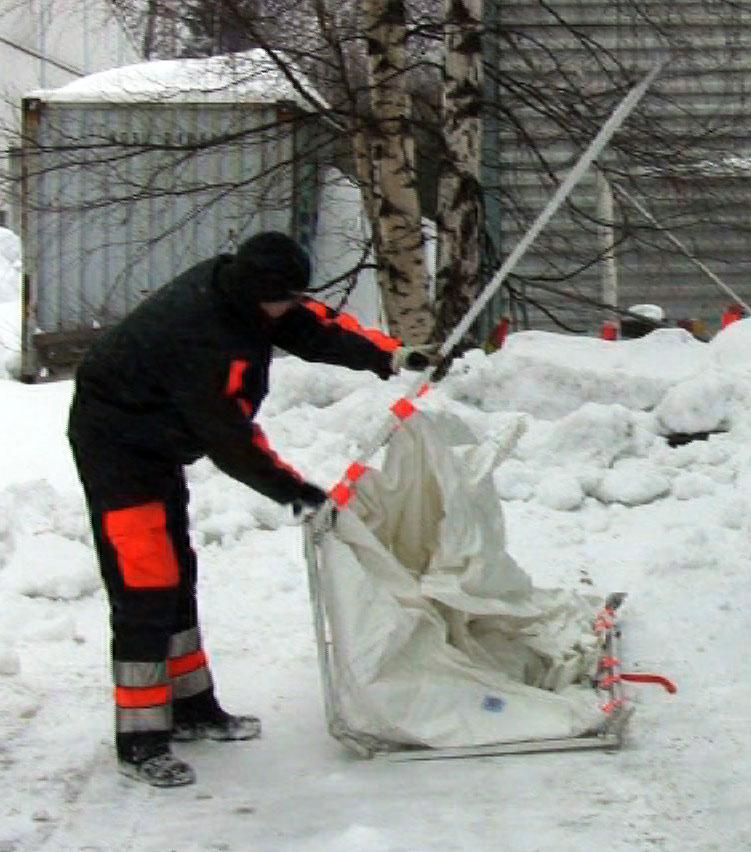

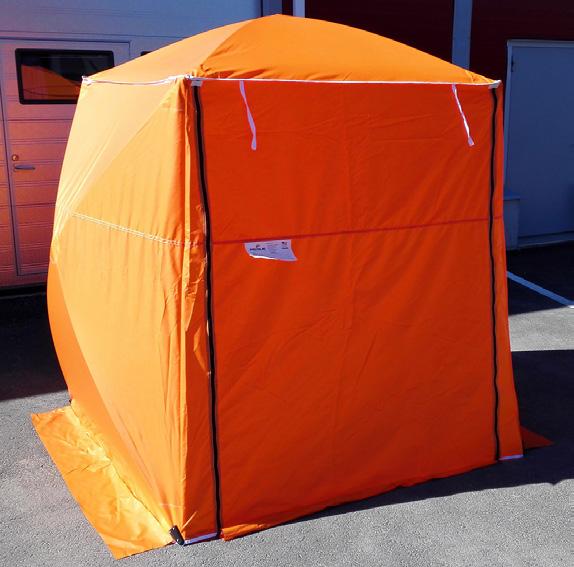

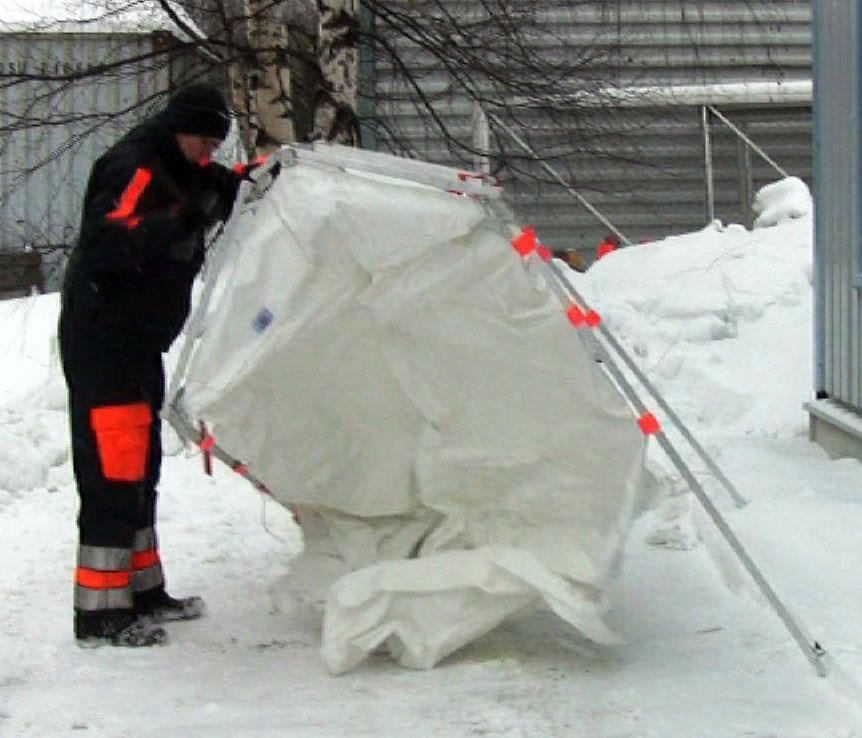

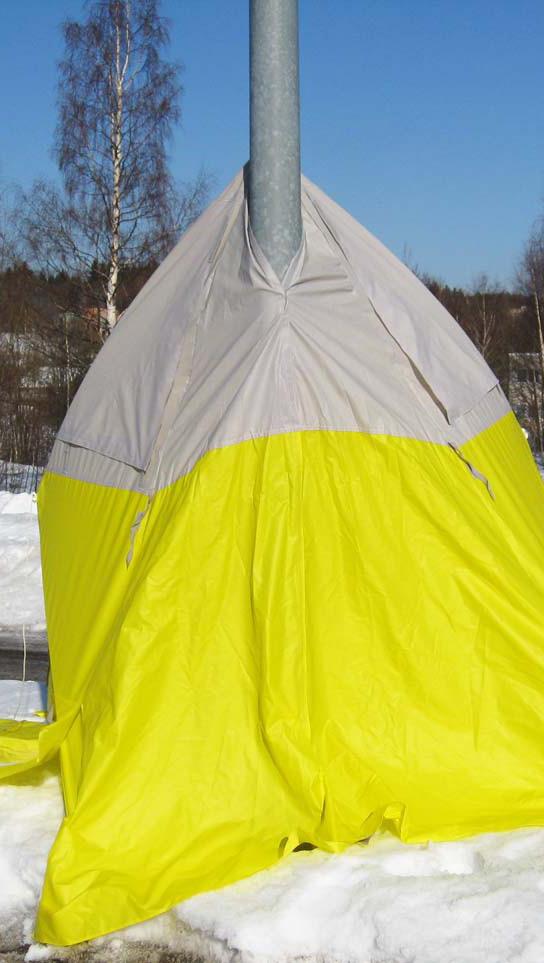

7 ALUMIINIRUNKOISET TYÖTELTAT Suljettavat tuuletusikkunat Kestävä yhtenäinen alumiinirunko ilman irto-osia Vetoketjulla ja tarralla suljettavat kulkuaukot molemmissa päissä Heijastimet jokaisessa nurkassa Maaston mukaan säädettävät jalat Suljettava lämmitinaukko molemmilla puolilla telttaa Kangas palosuojattua, pehmeää PVC-materiaalia Erillinen kaapelin sisäänvientiaukko Lyhyt malli A7250 Pituus 2,2 m Leveys 2,1 m Korkeus 1,9 m Paino 22 kg Pitkä malli B7251 2,7 m 2,1 m 1,9 m 27 kg Pitkät liepeet asettuvat hyvin ojaan tai maata vasten Teltan pystytys 1-2 minuutissa: Varaosina molempiin telttoihin löytyy erikseen telttakangas, alumiininen runkokehikko sekä alumiiniset teltanjalat. Sivu 7

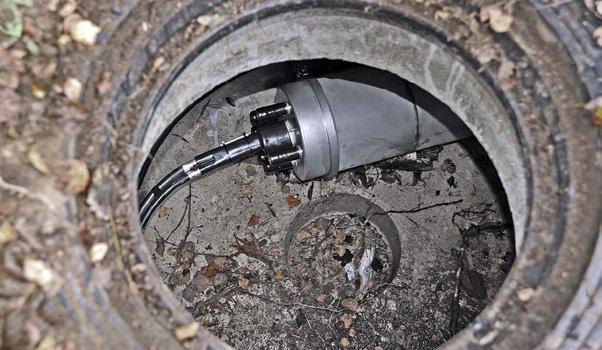

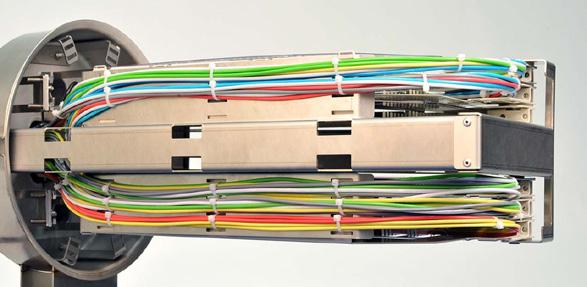

8 TYKOFLEX KUITUJATKOSKOTELOT YLEISET OMINAISUUDET: Tykoflexin lukittavat valokaapelijatkoskotelot on valmistettu haponkestävästä ruostumattomasta teräksestä, mikä takaa niiden soveltuvuuden vaativiin pohjoisen ympäristöoloihin. Koteloiden rakenne ja muotoilu sallivat erilaisten kaapelityyppien käytön samanaikaisesti joustavasti ja monipuolisesti. Kotelot sopivat kaikille kaapelityypeille. Yksinkertainen suljenta ja avaaminen yhdellä pultilla helpottavat käsittelyä. Tämä suljentarakenne pitää kotelot tiiviinä sekä yli- että alipaineessa. Asennushetkellä koteloon lisätty kuivausainepakkaus estää kondenssin muodostumisen kotelon sisällä. Kotelot sopivat myös suoraan maahan asennettavaksi. TF6 JATKOSPAKETIT Sisältävät kaiken tarvittavan jatkokseen TF6 jatkospaketti 24k (tuotekoodi 7242) TF6 jatkospaketti 48k (tuotekoodi 7250) TF6 jatkospaketti 96k (tuotekoodi 7247) TBK8 JATKOSPAKETIT Sisältävät kaiken tarvittavan jatkokseen TBK8 jatkospaketti 48k (tuotekoodi 7263) TBK8 jatkospaketti 96k (tuotekoodi 7246) TBK8 jatkospaketti 192k (tuotekoodi 7245) 6 pyöreää läpivientiputkea Ø 22 mm, joista 4 tulpattu kutisteella TF6 jatkospakettien sisältö 24k 48k 96k TF6 kotelo Multikasetti-jatkoslevyt Kutisteletkut Kuitujatkossuojat Maadoituskenkä+mutteri Nippusiteet Alumiiniset liekinsuojat Hiomakangas Puhdistusliina Kuivausainepakkaus Kierteensuojat Ø4 mm kuitusuojaputkea 3m 5m 6m SPA-U jakokappaleet OET kiristin OET kiristin OET kiristin Sivu 8 1 ovaali läpivientiputki (kylkiotto mahdollisuus) + 6 pyöreää läpivientiputkea Ø 22 mm ja 2 pyöreää läpivientiputkea Ø 27 mm tulpattuna kutisteilla TBK8 jatkospakettien sisältö 48k 96k 192k TBK8 kotelo Multikasetti-jatkoslevyt Kutisteletkut Kutisteletku + haarakiila Kuitujatkossuojat Maadoituskenkä + mutteri Maadoitusjohdot Nippusiteet Alumiiniset liekinsuojat Tarranauhat Hiomakangas Puhdistusliina Kuivausainepakkaus Ø4 mm kuitusuojaputket SPA-U jakokappaleet OET kiristin OET kiristin OET kiristin 2 8 8

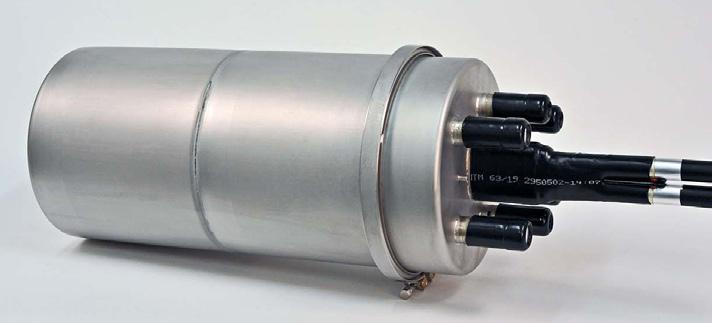

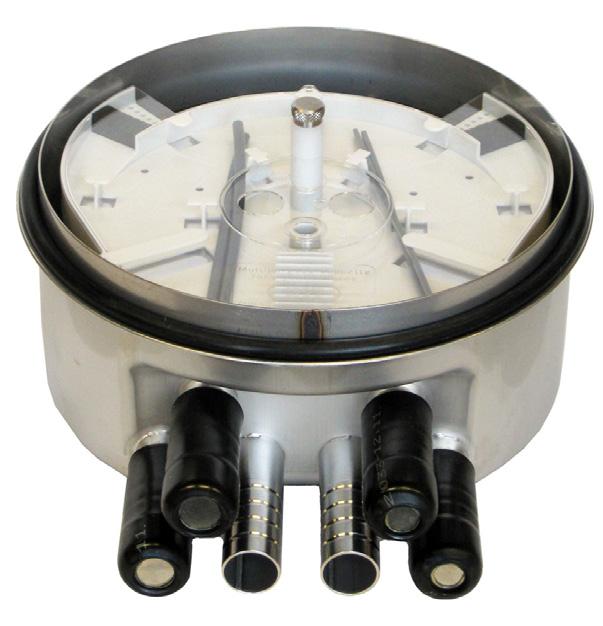

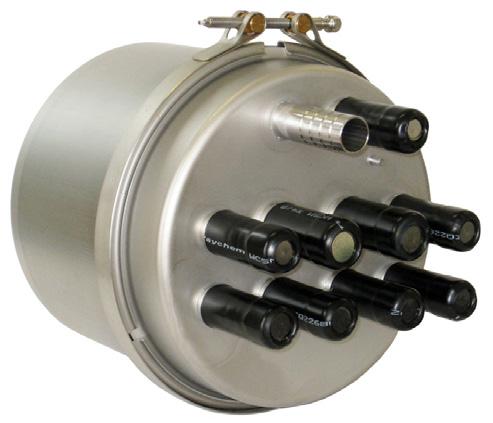

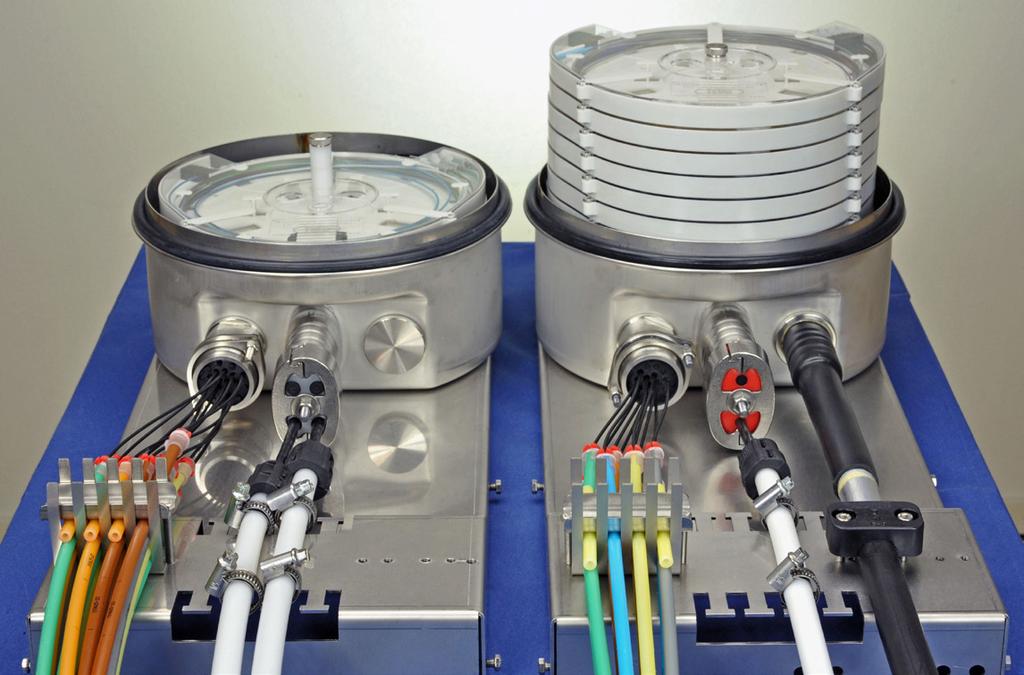

9 TBK10 JATKOSKOTELO TB-XL JATKOSPAKETTI 10 pyöreää läpivientiputkea, joista 9 tulpattu kutisteella. Esim. 4-kuituisia kaapeleita voidaan asentaa jokaiseen läpivientiputkeen kaksi ja siten kotelosta voidaan haaroittaa jopa 18 kaapelia. TBK10 jatkoskotelo (tuotekoodi 7243): TBK10 kotelon mukana tulevat tarvikkeet: Maadoituskenkä + mutteri 2 alumiinista liekinsuojaa Hiomakangas Puhdistusliina Kuivausainepakkaus TBK10 jatkoskotelon lisäksi tarvitaan TBK10 asennussarja (tuotekoodi 7233): 2 multikasetti-jatkoslevyä 9 kutisteletkua Kuitusuojaputket 9 SPA-U jakokappaletta 1 kpl 13 OET kiristin 9 kpl 11 OET kiristintä 9 kpl 9 OET kiristintä kuitujen läpivetovaijeri 25 nippusidettä 4 tarranauhaa Alla olevia tarvikkeita tilattavissa erikseen: Multikasetti-jatkoslevyt (tuotekoodi 7200) Kuitujatkossuojat Canusa 45 mm (tuotekoodi 7236) Haarakiila liimalla (tuotekoodi 7235) SPA-U jakokappale (tuotekoodi 7238) Soveltuu jopa 576 yksittäiskuidulle Läpiviennit 1 ovaali 63x31 mm 2 kutisteella suljettua pyöreää Ø 27 mm 4 kutisteella suljettua pyöreää Ø 25 mm Mitat 600x260x260 mm, paino 10 kg Kuitujen jatkaminen tapahtuu kuudella teräksisellä jatkoslevyllä, jotka avautuvat ulos kotelon rungosta työskentelyn ajaksi. Kotelon ovaalin läpiviennin kautta voi viedä osan kuituputkista koteloon niitä katkaisematta ja jättää varastolevylle ehjänä. Muihin sisäänmenoihin voi asentaa haaroitettavat kaapelit. TB-XL jatkoskotelo on tarkoitettu lähinnä suuria kuitumääriä sisältäviin runkoverkkoihin. Tyypillisesti kaapelien lukumäärä jatkosta kohti on ovaalissa olevien lisäksi 1-3 kaapelia asennustöiden hallittavuuden takia. TB-XL koteloon voi asentaa niin FY-(keskiputki) kuin FZ-(kerrattu putkirakenne) rakenteisia kaapeleita. Myös SISU, urarunko- ja löysäputkirakenteiset kaapelit voi asentaa koteloon. TB-XL 432k jatkospaketin sisältö: (tuotekoodi 7254) - TB-XL jatkoskotelo - 6 avautuvaa jatkoslevyä kuitujatkossuojaa (Canusa 45mm) - 4 kutisteletkua WCSM 33/8 p=200mm - 1 kutisteletku WCSM 51/16-1 haarakiila Sivu 9

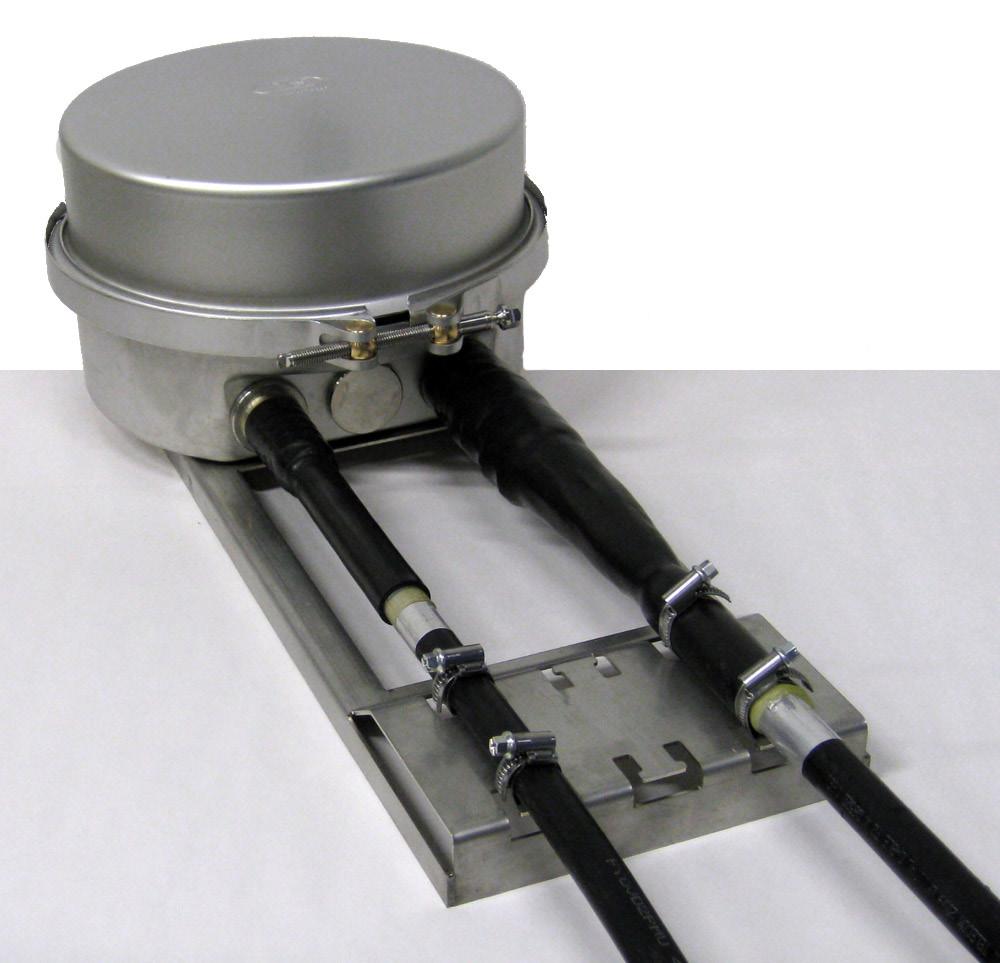

10 RANTAJATKOSPAKETTI Rantajatkospaketti 48k (tuotekoodi 7285) Rantajatkospaketti 96k (tuotekoodi 7286) Asennuspohjalevy (tuotekoodi 7272) OPGW-JATKOSPAKETTI OPGW-jatkospaketti 48k (tuotekoodi 7257) Asennuspohjalevy (tuotekoodi 7271) Rantajatkoa käytetään kun vesistökaapeli tuodaan maalle ja jatketaan maakaapelia tai toista vesistökaapelia vasten. Rantajatko sijoitetaan tyypillisesti 120 tai 150 cm betonikaivoon. OPGW jatkoksessa jatketaan suurjännitelinjan ukkosköyden sisälle asennetut kuidut maakaapelia vastaan. Molempien kaapelien ankkurointi sijoitetaan galvanoidulle asennuspohjalevylle, joka nostetaan suurjännitepylvään alapäähän. Itse jatkaminen tehdään maan pinnalla. LIITINKENTÄLLINEN JATKOSKOTELO Liitinkentällinen jatkoskotelo 12x SC-liittimille (tuotekoodi 7253) Kotelo on tarkoitettu tilanteisiin, jolloin väliaikaisesti tarvitaan kuidun siirtokapasiteettia, esim. kesäjuhlilta tehtävään suoraan lähetykseen. Sivu 10

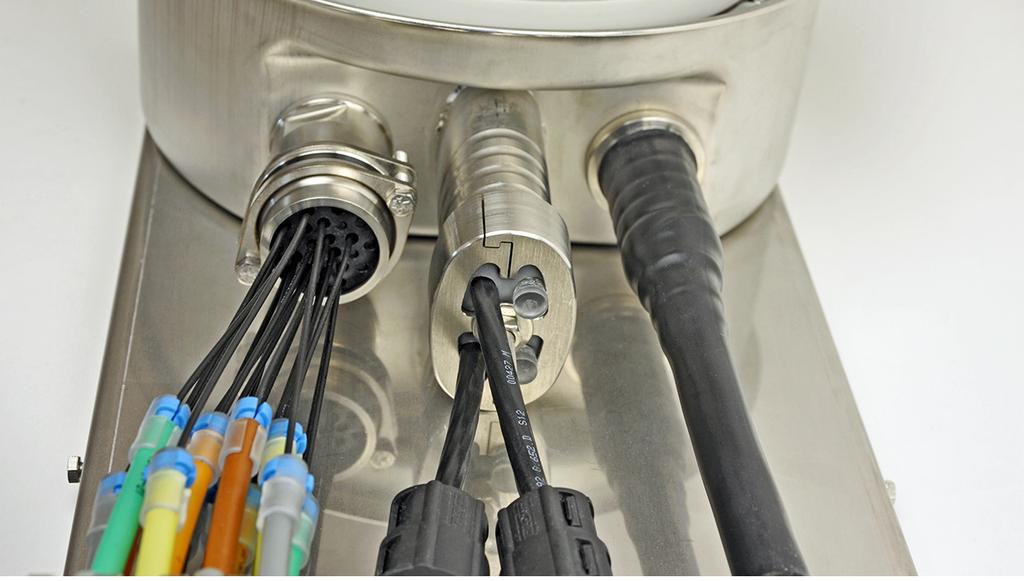

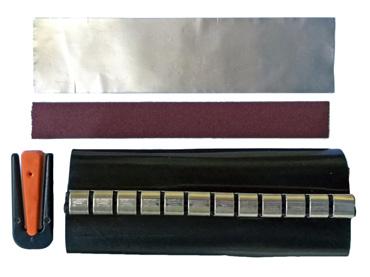

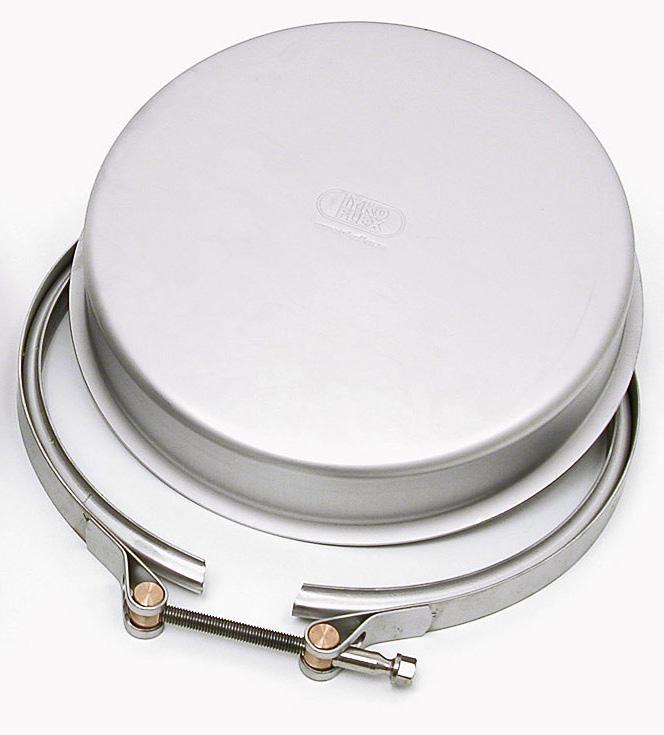

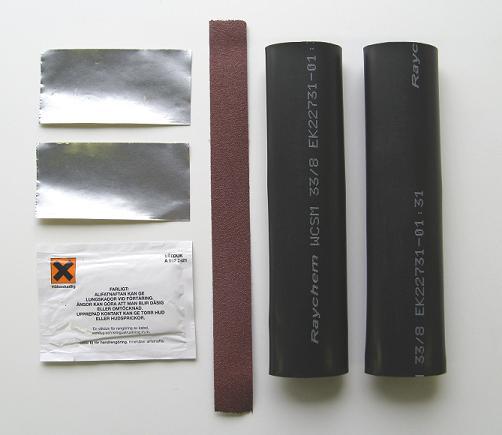

11 MIKROKAAPELIJATKOSKOTELOT k mikro- ja nanokaapeleille Mikro-/nanokaapeleiden jatkamisen ja haaroittamisen lisäksi koteloa voi myös käyttää sovitusjatkona perinteisen kaapelin ja mikrokaapelin välillä. Mikrokaapelin sisäänmenoissa ei käytetä lämpökutistamista. Tiivistyksenä toimii kuminen läpivientiholkki, joka kiristettäessä puristuu tiiviiksi. Mikro- ja nanokaapeleille sekä häntäkuiduille sopivat suojaputket sivulla 16 ja signaalilangallinen varoitusverkko sivulla 15. Kaksiosainen rakenne: 1. Sisemmässä putkessa on ura josta johtimet pujotetaan. 2. Ulompi putki sulkee QA-flexin kokonaan umpinaiseksi. Sivu 11

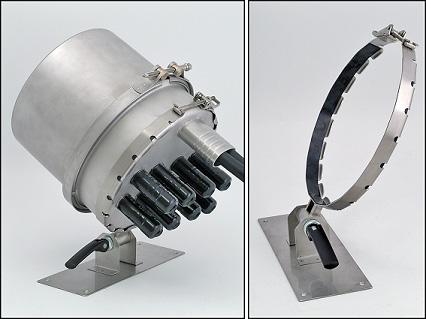

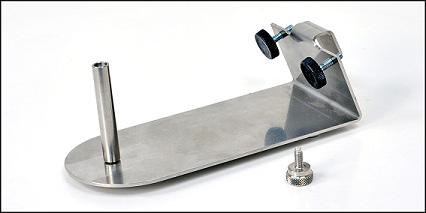

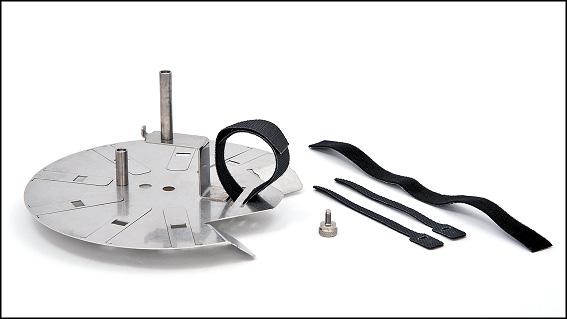

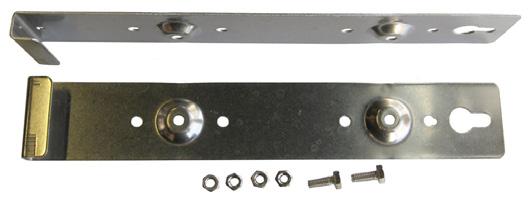

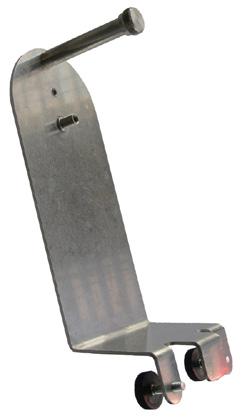

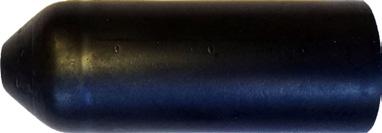

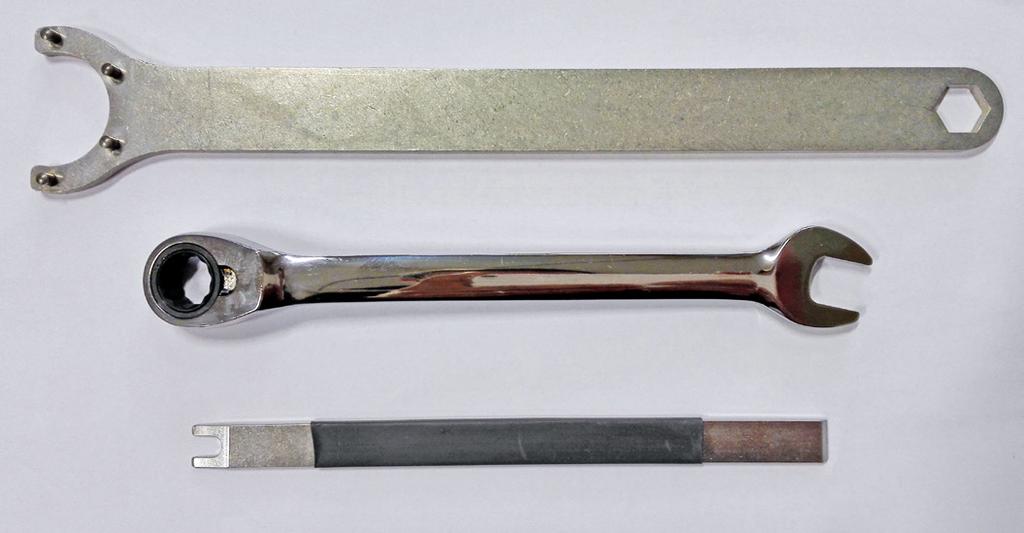

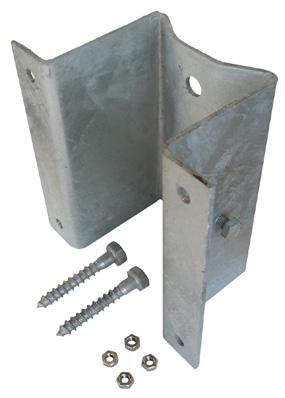

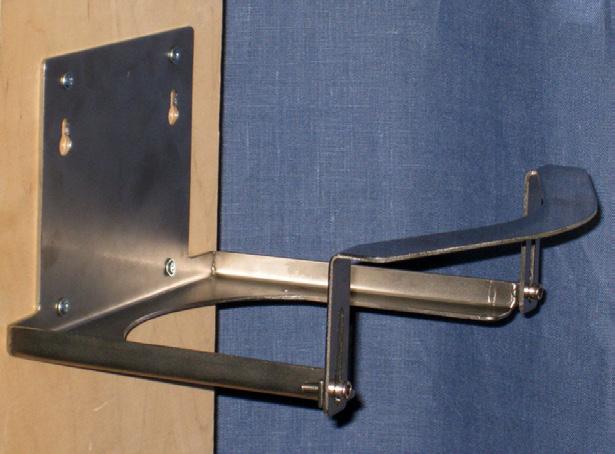

12 TF6 LISÄTARVIKKEET Vaakakasetinpidin (tuotekoodi 7221) Pystykasetinpidin (tuotekoodi 7222) Seinä-/telinekulmakiinnike (tuotekoodi 7210) Pylväskiinnike (tuotekoodi 7211) TBK8 JA TBK10 LISÄTARVIKKEET TBK jatkoskotelon työpidin (tuotekoodi 7212) TBK jatkoskotelon työpitimen avulla jatkoskotelon voi kääntää eri asentoon aina työvaiheen vaatimusten mukaan. Pitimen voi kiinnittää ruuveilla suoraan työpöydän reunaan. TBK kasetinpidin (tuotekoodi 7227) TBK kasetinpitimen avulla jatkoslevyt pysyvät järjestyksessä ja paikoillaan uusia kaapeleita asennettaessa. TBK jatkoskotelon seinäkiinnike (tuotekoodi 7214) Seinäkiinnike pitää TBK-kotelot tukevasti paikallaan. Seinäkiinnike estää kotelon liikkumisen kaikkiin suuntiin myös ylöspäin. Viereisessä kuvassa TBK jatkoskotelon seinäkiinnike on kiinnitettynä pylväskiinnikkeeseen (tuotekoodi 7211) TBK8 LISÄTARVIKKEET Kuituputkien läpivientityökalu (tuotekoodi 7226) Sivu 12 TBK8 varastolevy (tuotekoodi 7201) Katkaisemattomien kuitujen säilyttämiseen kun tehdään kylkiotto.

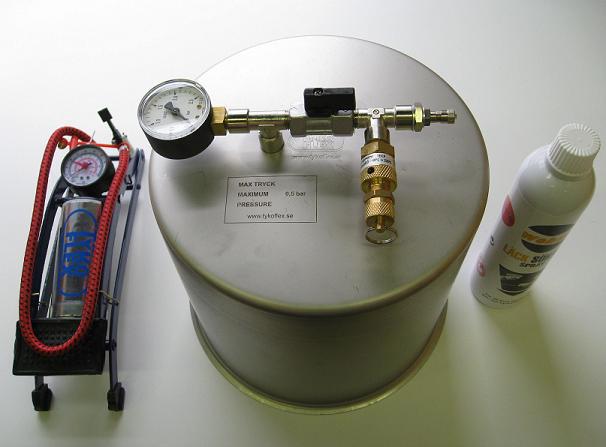

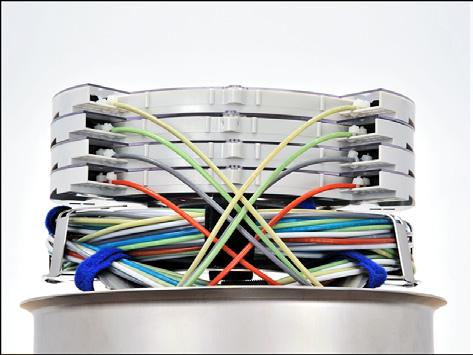

13 LISÄTARVIKKEET KAIKILLE TYKOFLEX KOTELOTYYPEILLE Multikasetti-jatkoslevy 24k, 2 kpl/pakkaus (tuotekoodi 7200) 9 kiinteää kuitujatkossuojapaikkaa, johon kuhunkin mahtuu 4 yksittäiskuidun jatkosta (4x9=36 kpl). Multikasetti-jatkoslevy 48k, 2 kpl/pakkaus (tuotekoodi 7202) Kuten edellä, mutta lisäpitimillä (2x12), jolloin kasetille mahtuu yhteensä 48 kuitujatkossuojaa. SPA-U-sarja 10 kaapelille (tuotekoodi 7234) Käytetään keskiputkirakenteisten kaapeleiden kuitujen suojaamiseen kuituja jatkettaessa ja päätettäessä. 1 kpl vetojousi Työkalusarja T (tuotekoodi 7223) Sis. läpivientiputkien kiristysavaimen, räikkälenkkiavaimen ja kuituasennustyökalun. Kiristysavain läpivientiputkien ja sokeatulppien kiristämiseen koteloon Räikkälenkkiavain koteloiden kannen avaamiseen ja sulkemiseen Kuituasennustyökalu Kuituasennustyökalu (tuotekoodi 7225) Multikasetin kannen aukaisuun sekä kuitujen ja kuitujatkossuojien asetteluun. 50 m Ø 4/3 mm kuitusuojaputkea 10 kpl jakokappaleita 10 kpl 13 OET kiristimiä 10 kpl 11 OET kiristimiä 10 kpl 9 OET kiristimiä Oetiker-liitinpihti (tuotekoodi 310-0) Oetiker-liittimien kiristämiseen. Haarakiila liimalla (tuotekoodi 7235) Kutistetulppa mm (tuotekoodi 7237) Kuitujatkossuoja Canusa 45 mm (tuotekoodi 7236) Pakkauskoot: 25, 50 ja 100 kpl. V-kiristyspanta (tuotekoodi 67000) Pannan O-rengas (tuotekoodi 67050) Nippusidetyökalu teräsnippusiteille (tuotekoodi 55270) Teräsnippusiteille leveydeltään max. 7,9 mm. Kestävä metallirunko. Teräsnippusiteet sivulla 25. Tiiviystesteri (tuotekoodi 7213) Läpivientien kutisteiden tiiviys testataan paineistamalla kotelo. Lisäkutistesarja 2 kaapelille (tuotekoodi 7231) Sisältää 2 kutisteletkua, 2 alumiinista liekinsuoja-teippiä, hiomakankaan ja puhdistusliinan. Korjauskutistesarja (tuotekoodi 7229) Sisältää vetoketjukutisteen ovaaliin läpivientiin, hiomakankaan, alumiinisen liekinsuojateipin ja haarakiilan. Sivu 13

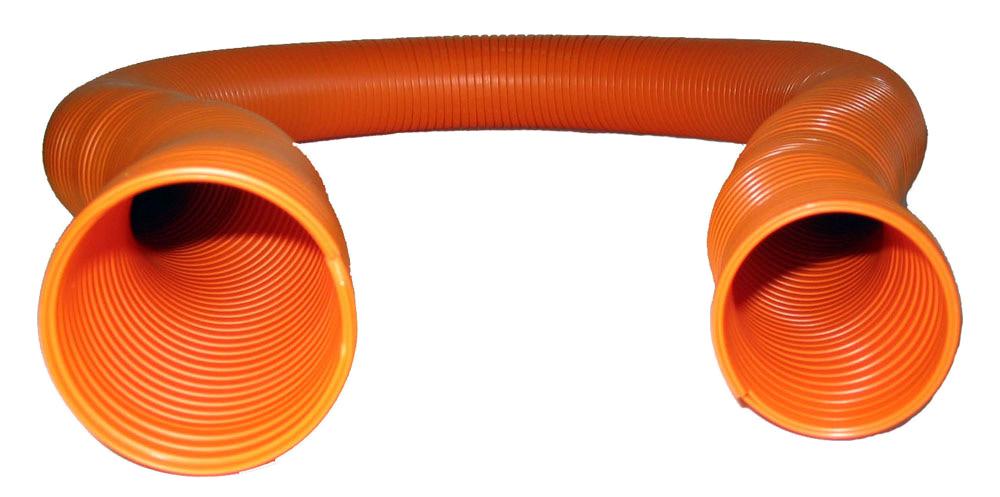

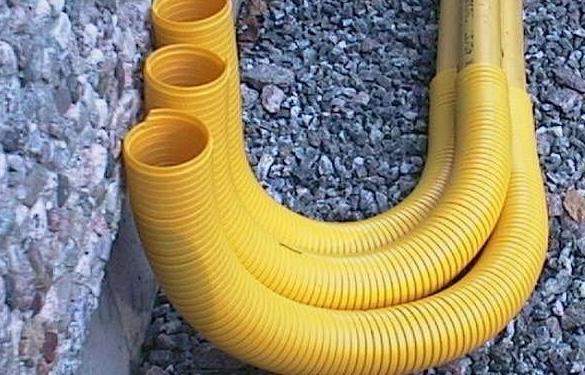

14 QA-PUTKET KAAPELEIDEN SUOJAKSI Käyttösovellukset Korvaamaan jäykät putkikäyrät jakokaappi-, pylväs-, muuntaja- ja kytkinkenttänousuissa PE-tulppa 100 mm (tuotekoodi 2606) Suojatulpaksi 110 ja 125 mm QA-putkelle rakennustöiden ajaksi. Putkien korjaukseen, esim. välivetopaikan suljentaan Erikokoisten putkien yhteensovittamiseen TAIVUTELTAVA RAKENNE SÄÄDETTÄVÄ HALKAISIJA ISKUNKESTÄVÄÄ PVC-MUOVIA Keltaiset QA-putket sähkökaapeleille TuoteHalkaisija Pituus Halkaisijan Taivutus- Sähkökoodi (mm) (m) säätöväli (mm) säde (mm) numero , , , , , , Pakkauskoko 60 kpl/laatikko 45 kpl/laatikko 30 kpl/laatikko 15 kpl/laatikko 12 kpl/laatikko 8 kpl/laatikko Oranssit QA-putket telekaapeleille Tuotekoodi Halkaisija (mm) Pituus (m) 1,5 1,5 Halkaisijan säätöväli (mm) Taivutus- Sähkösäde (mm) numero Pakkauskoko 45 kpl/laatikko 15 kpl/laatikko Myös tukkupakkaukset lavatoimituksina. Kysy tarjous. Sivu 14

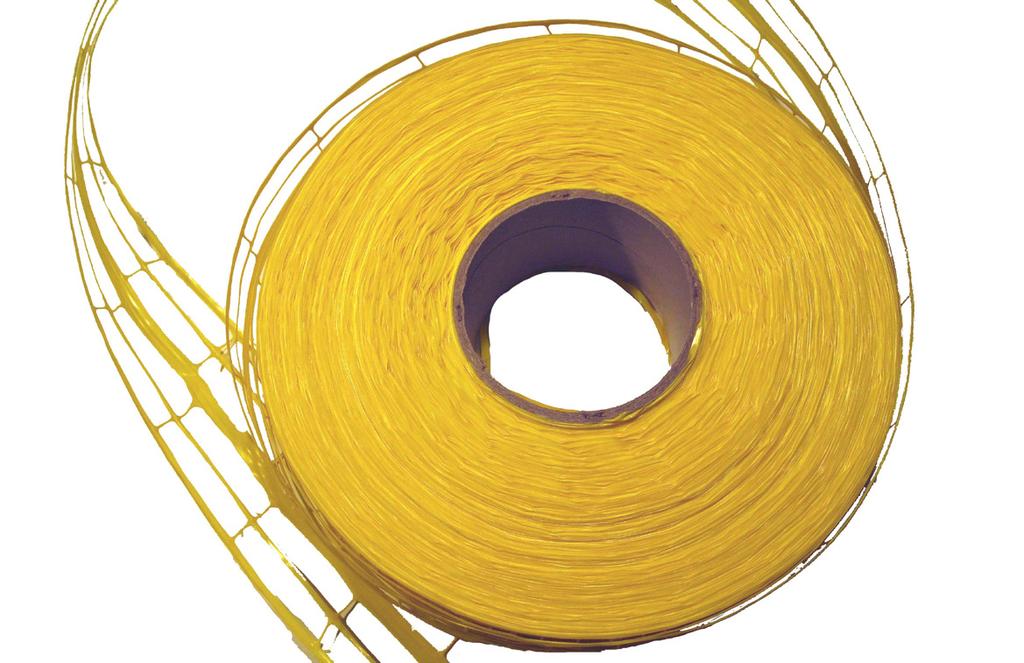

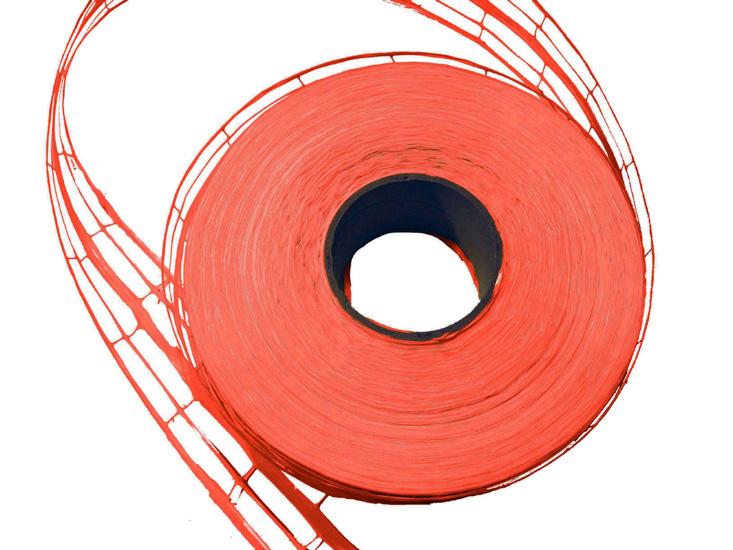

15 VAROITUSVERKOT ASENNUSPUTKEN JA KAAPELIN MERKITSEMISEEN JA KAIVUUVAHINKOJEN EHKÄISEMISEEN Varoitusverkko tarjoaa maksimaalisen suojan kaivuuvahinkojen välttämiseksi. Verkon erityinen rakenne takertuu hyvin kaivinkoneen kauhaan ja repeää vinottain, jolloin se tulee näkyvästi esille, ja vältytään kaapeleiden vahingoittamiselta. Signaalilangallinen varoitusverkko kertoo metallittomien vesijohtojen ja valokaapelien sijainnin ja syvyyden paikannuslaitteelle. Signaalilanka on 1,2 mm rosterilanka, jossa on 0,35 mm paksuinen PP-eriste. Verkon materiaali on PP-muovi, joka on ympäristöystävällistä ja lujaa. Varoitusverkkorullat on pakattu yksittäin UV-suojattuihin muovipusseihin haurastumisen estämiseksi ennen asennusta. Signaalanka kulkee verkon keskellä kiinni teipattuna, jolloin sen saa helposti esille verkkoa jatkettaessa. Tuotekoodi Väri Leveys Pakkauskoko Varoitusverkot sähkökaapeleille 8400 Keltainen 10 cm 500 m/rulla, 30 km/lava *8403 Keltainen *30 cm 500 m/rulla, 18 km/lava 8405 Keltainen 50 cm 100 m/rulla * ELY-keskuksen vaatimuksen mukainen varoitusverkko tiealueelle. Signaalilangallinen varoitusverkko telekaapeleille 8402 Oranssi 10 cm 500 m/rulla, 8 km/lava Verkon rakenne tarttuu hyvin kauhaan ja tulee näkyviin. Kysy tarjous myös lavatoimituksista, jolloin saatte oman tekstin varoitusverkkoon! Sivu 15

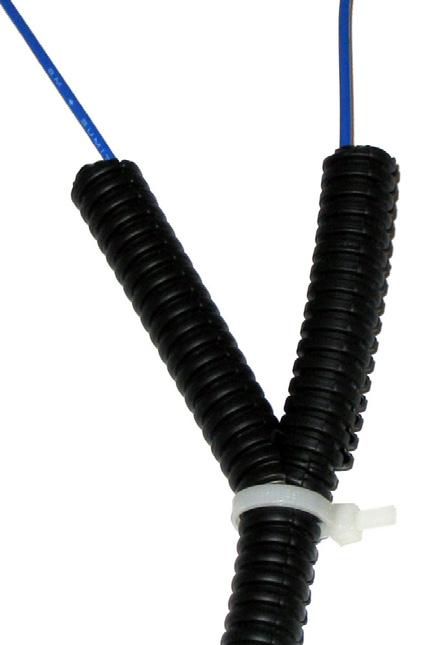

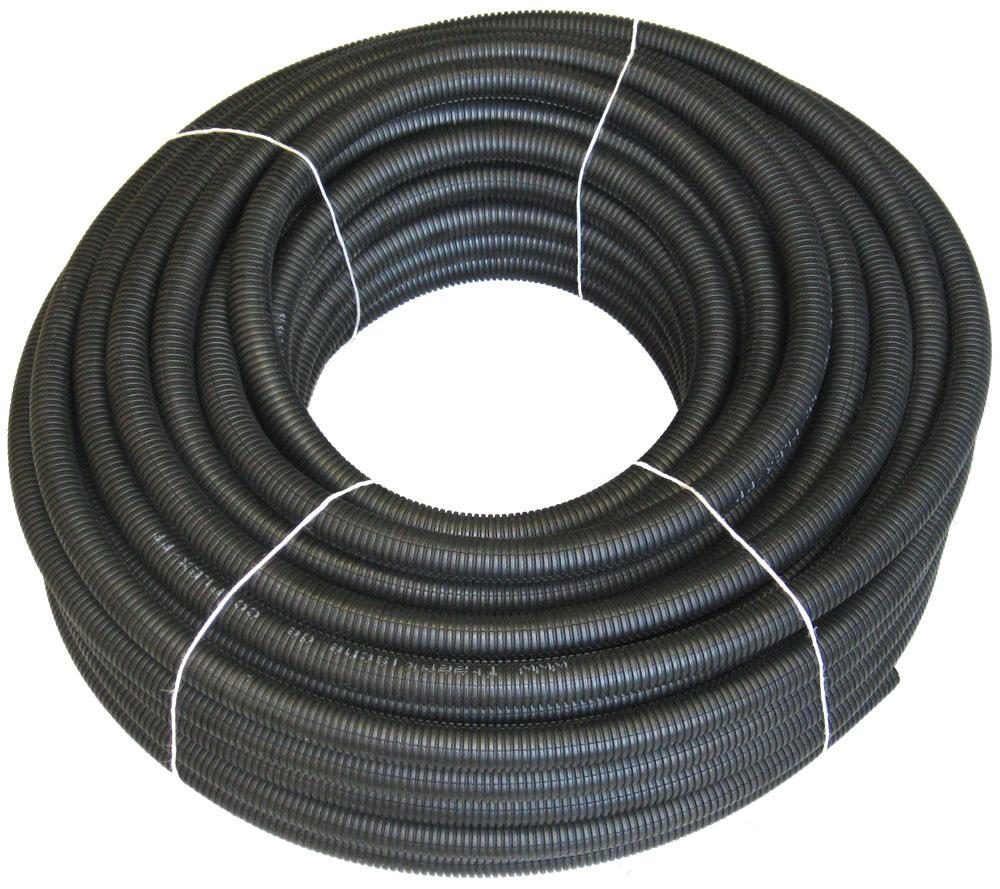

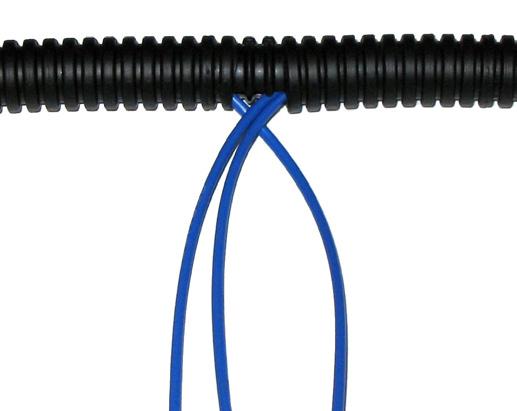

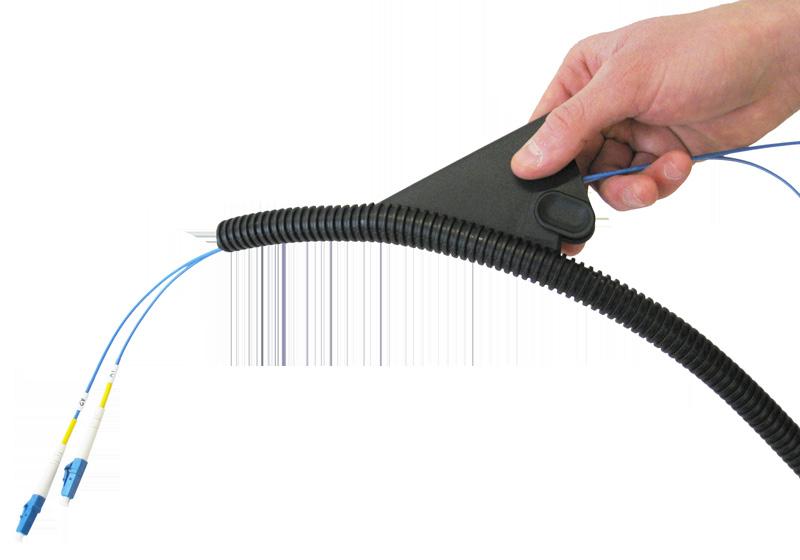

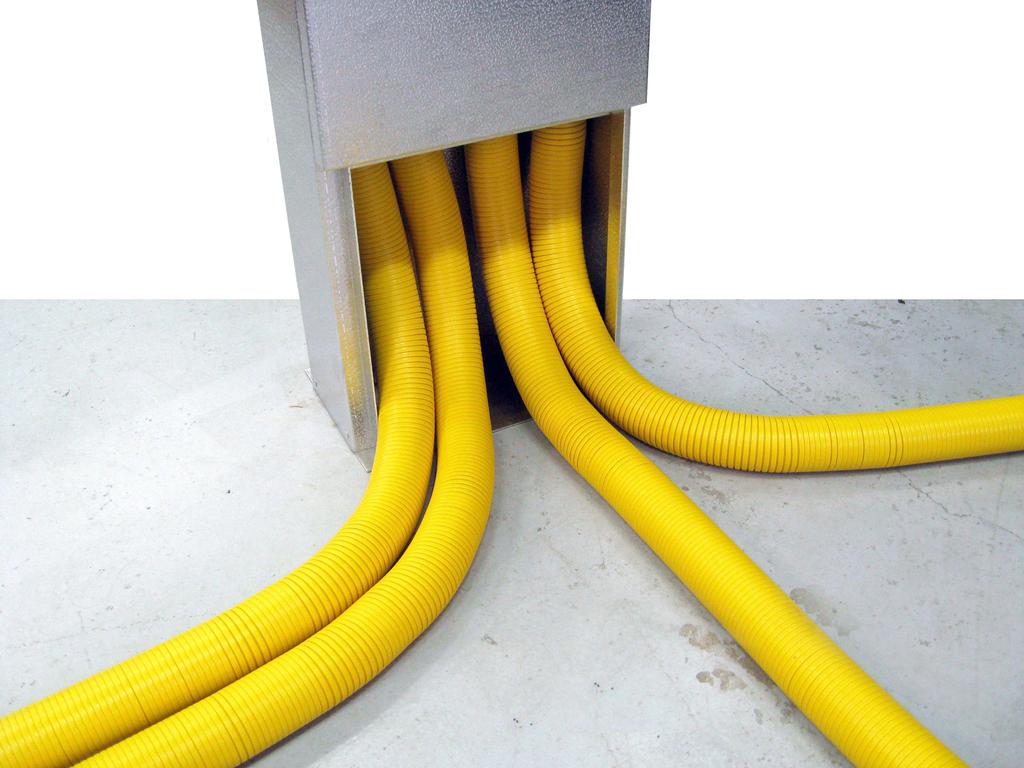

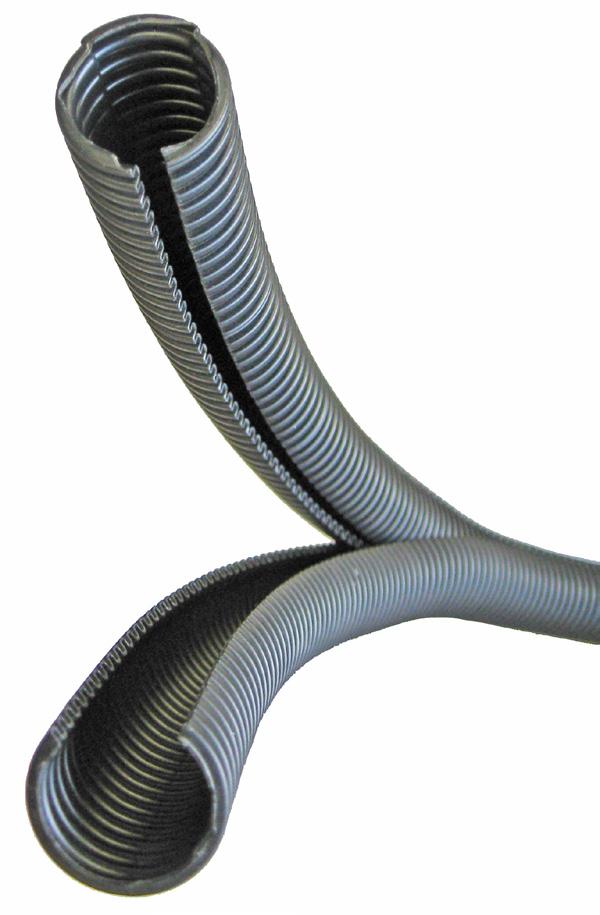

16 QA-FLEX HALKEAVAT SUOJAPUTKET Kaksiosainen rakenne: 1. Sisemmässä putkessa on ura josta johtimet pujotetaan. QA-Flex on halkeava suojaputki, joka on valmistettu liekinkestävästä polypropeenista (PP). Sillä on hyvä kemiallinen sietokyky polttoaineita, alkaaleita, mineraaliöljyjä, bensiiniä, rasvoja ja useimpia liuotinaineita vastaan. QA-flex soveltuu sisä- ja ulkotiloissa kaapelien mekaaniseksi suojaksi. Samoin myös kaapelien, johtimien, mikrokuitukaapeleiden ja kytkentäkuitujen niputtamiseen. Asennettavissa mm. koneisiin, laitekaappeihin, talouskojeisiin, moottoriajoneuvoihin sekä kytkentätauluihin. Käyttölämpötila -40 C C (hetkellisesti +130 C) 2. Ulompi putki sulkee QA-flexin kokonaan umpinaiseksi. QA-Flex asennustyökalu (tuotekoodi 4370) Soveltuu kaapelien pujotukseen QA-flex kokoihin 1-5 (tuotekoodit ). Mitat ja toimituspituudet: Tuote Halkaisija (mm) Min. taivutus- Paino Toimituspituus koodi Sisä Ulko säde (mm) (g/m) (m/kieppi) ,4 13, ,5 18, ,2 25, ,4 30, ,0 41, ,7 54, ,5 79, Asennustyökalu QA-Flex putkille koot 1-5 Sivu 16

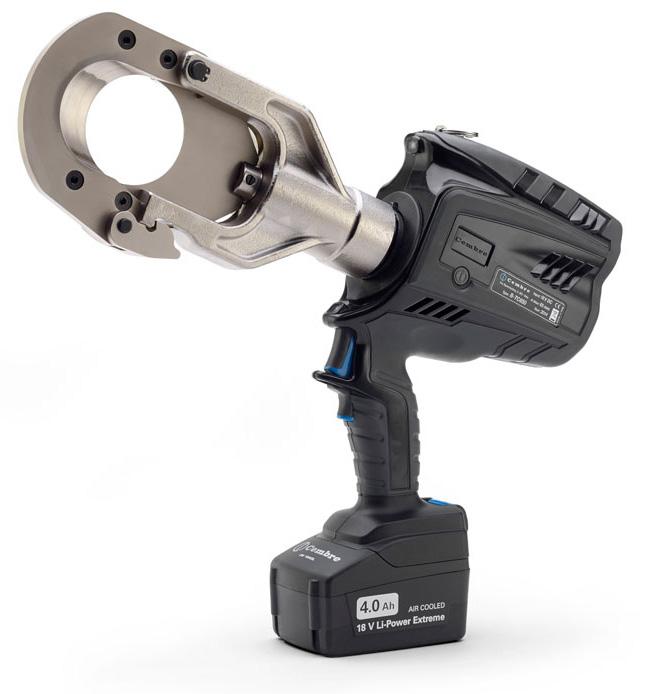

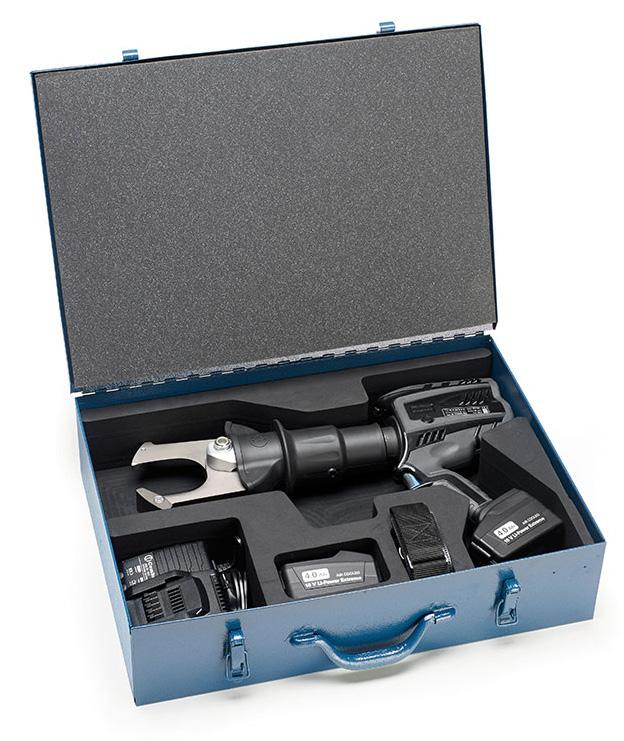

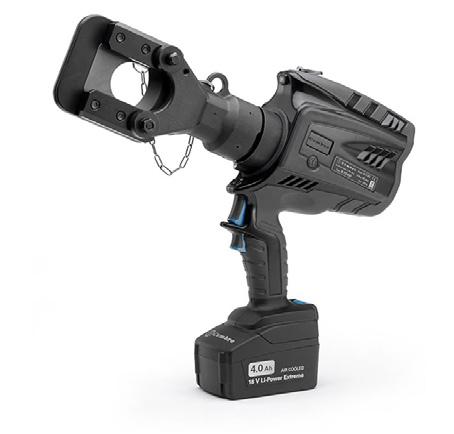

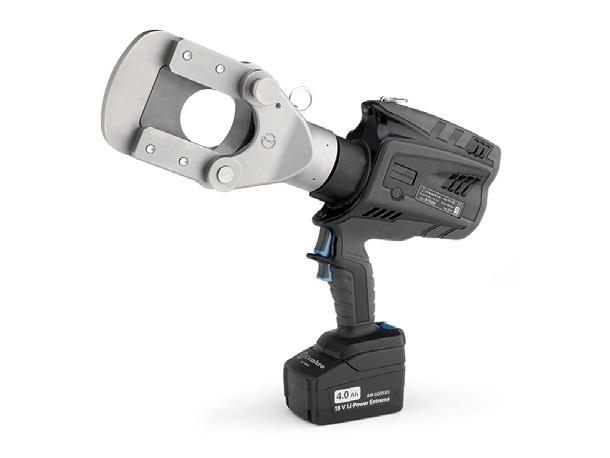

17 CEMBRE HYDRAULILEIKKURIT Cembren akkukäyttöiset hydraulityökalut ovat uudistuneet niin sisältä kuin ulkoa. Leikkurit tarjoavat nopeamman katkaisun ja enemmän katkaisuja yhdellä akulla. Huolto palvelee toimipisteessämme. -> Nopea katkaisu -> LED-työvalot -> USB-portti työkalun tietojen lukua varten -> Suuret akut: 18V 4.0Ah 72Wh Li-Ion -> Rungossa pitävä ja suojaava kumipäällyste Terät vaihdettavissa Pää kääntyy parhaan työasennon saavuttamiseksi Kiinnityslenkki olkahihnalle Ylipaineventtiili käyttäjän turvallista työskentelyä varten LED-valot katkaisupään ylä- ja alapuolella Käyttö- ja vapautuspainikkeen ergonominen sijainti Pitävä ja kulutusta kestävä kumipäällyste tärkeissä kohdissa kuten kahvassa ja kulmissa 18V 4,0Ah 72Wh Li-Ion akku USB-portti akun alla suojassa Akussa itsessään on varauksen merkkivalot Leikkurit toimitetaan muovisessa tai teräksisessä kuljetuslaukussa 2 akun, verkkovirtalaturin ja olkahihnan kanssa. Sivu 17

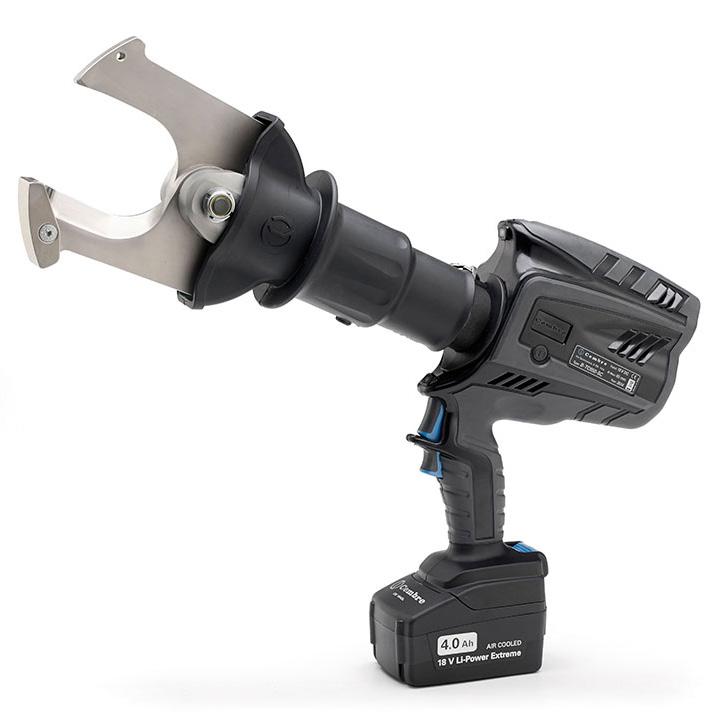

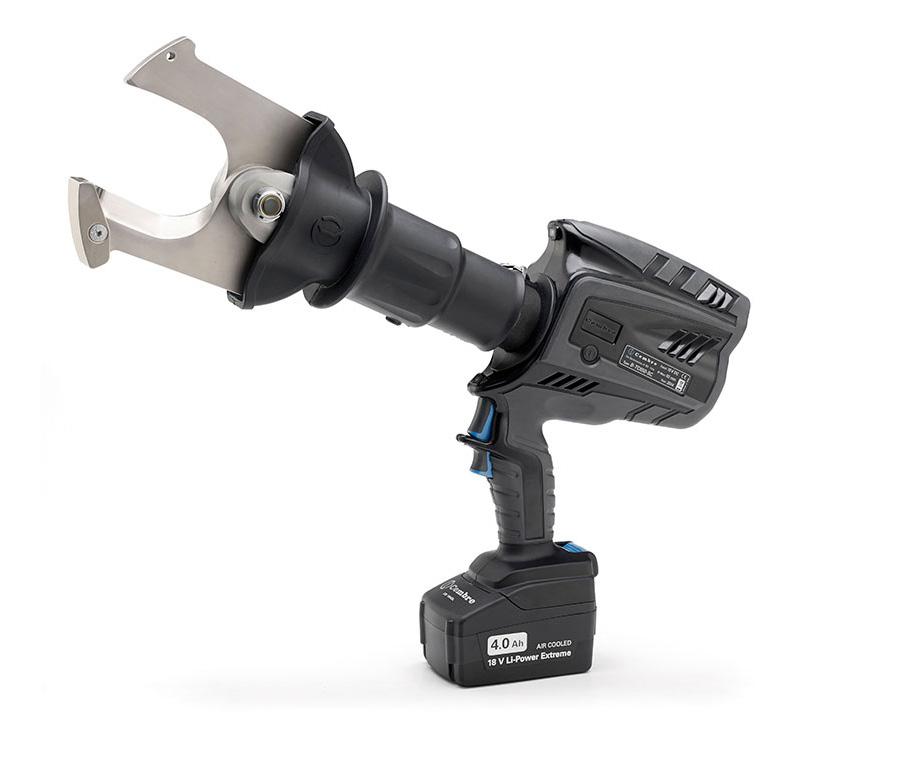

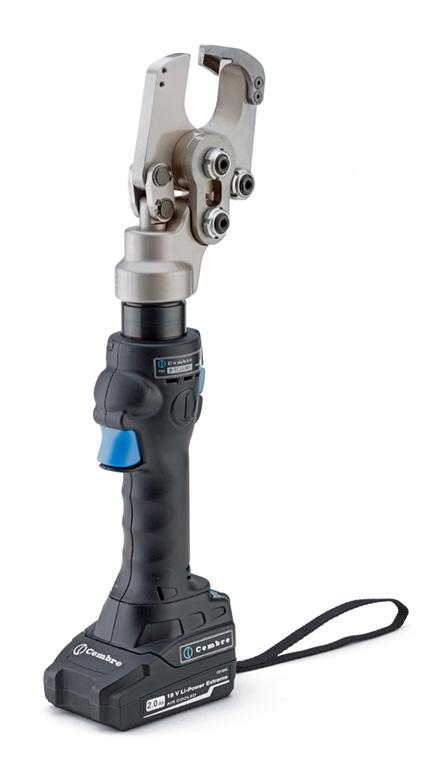

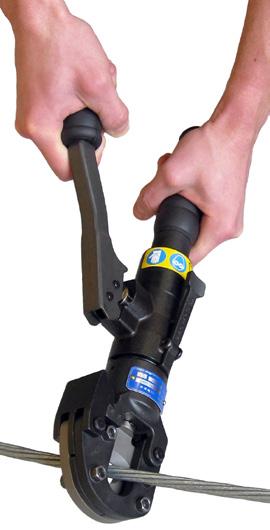

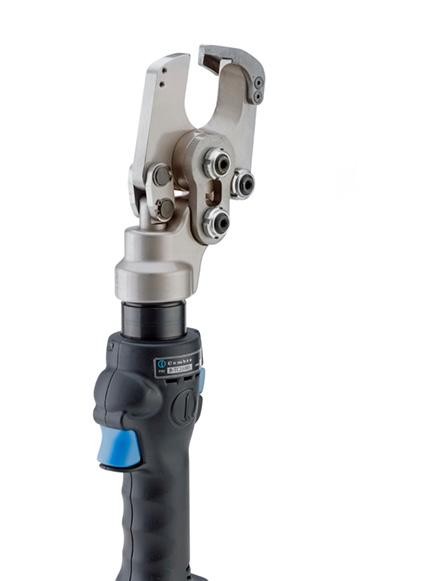

18 Teräksen halkaisija (mm) CEMBRE HYDRAULILEIKKURIT TERÄKSELLE Alumiinin & (kuparin) halkaisija (mm) Sopiva työkalu (23) B-TC250BS, B-TC250(ND) Erityisesti harusvaijereille, halkaisija max. 25 mm HT-TC026Y, B-TC250Y (32) HT-TC041N, B-TC (38) HT-TC055, B-TC550 B-TC250BS - SAKSIMALLI Yhdenkäden kevyt ja pieni akkukäyttöinen katkaisutyökalu. Max. katkaisuhalkaisija 26 mm Paino 3,4 kg Työkalun pää kääntyy V 2,0Ah Li-Ion akku B-TC250ND - UUTUUS Yhdenkäden kevyt ja pieni akkukäyttöinen katkaisutyökalu. Max. katkaisuhalkaisija 25 mm Paino 3,5 kg Työkalun pää kääntyy V 2,0Ah Li-Ion akku HT-TC026Y Y-malli sopii erityisesti harusvaijereille. Max. katkaisuhalkaisija 25 mm Paino 3,4 kg Työkalun pää kääntyy 180 HT-TC026Y leikkuri toimitetaan vahvassa kangaslaukussa, joka voidaan kiinnittää vyölle esim. kiivettäessä mastoon. HT-TC041N Käsitoiminen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. Max. katkaisuhalkaisija 45 mm Paino 5,8 kg Työkalun pää kääntyy 180 HT-TC055 Järein käsitoiminen leikkuri teräkselle. Toimitetaan muovisessa kuljetuslaukussa. Max. katkaisuhalkaisija 55 mm Paino 8,3 kg Työkalun pää kääntyy 330 B-TC250 Nopea akkukäyttöinen leikkuri. Max. katkaisuhalkaisija 25 mm Paino 4,7 kg Työkalun pää kääntyy V 4,0Ah Li-Ion akku B-TC250Y Y-malli sopii erityisesti harusvaijereille. Max. katkaisuhalkaisija 25 mm Paino 4,8 kg Työkalun pää kääntyy V 4,0Ah Li-Ion akku B-TC450 Akkukäyttöinen leikkuri. Max. katkaisuhalkaisija 45 mm Paino 6,7 kg Työkalun pää kääntyy V 4,0Ah Li-Ion akku B-TC550 Järein akkukäyttöinen leikkuri teräkselle. Max. katkaisuhalkaisija 55 mm Paino 8,9 kg Työkalun pää kääntyy V 4,0Ah Li-Ion akku Sivu 18

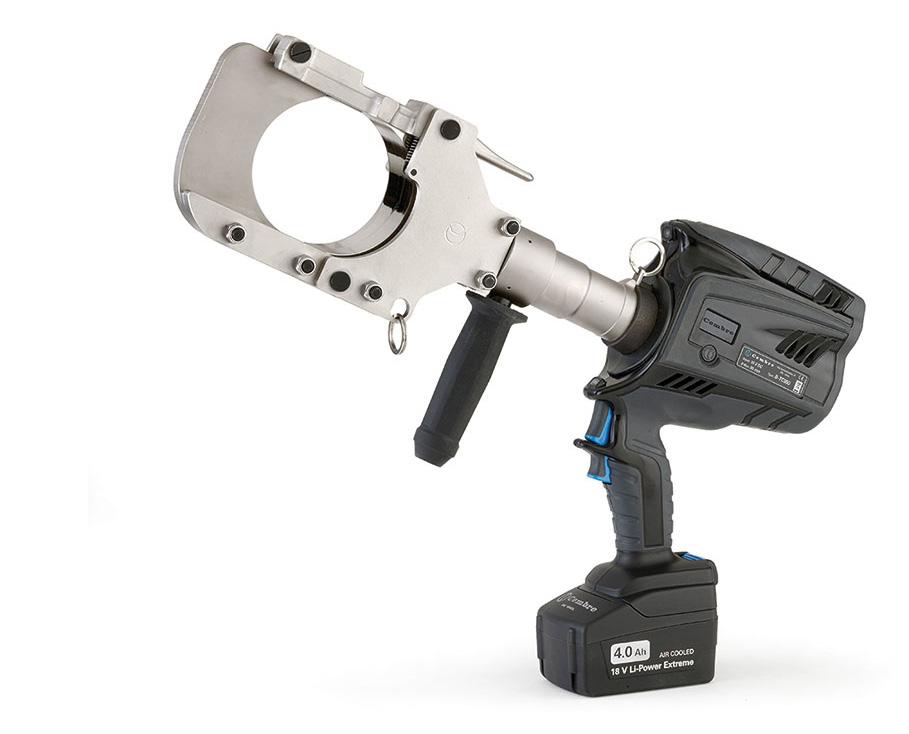

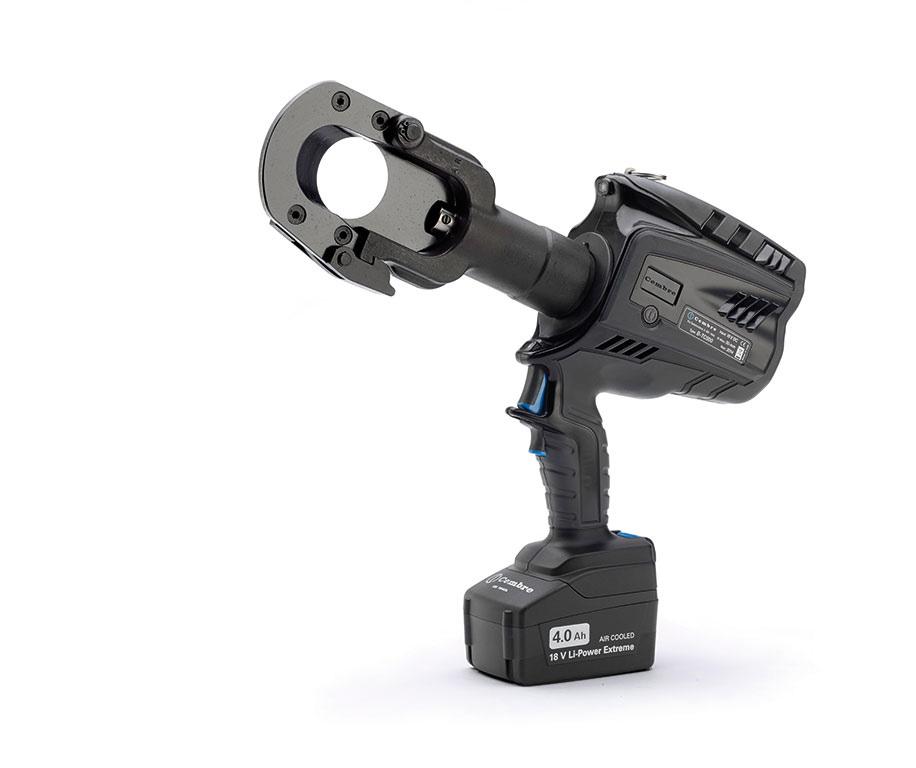

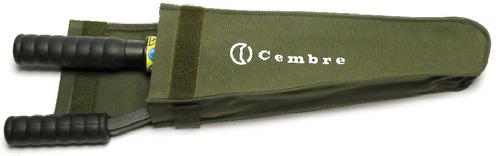

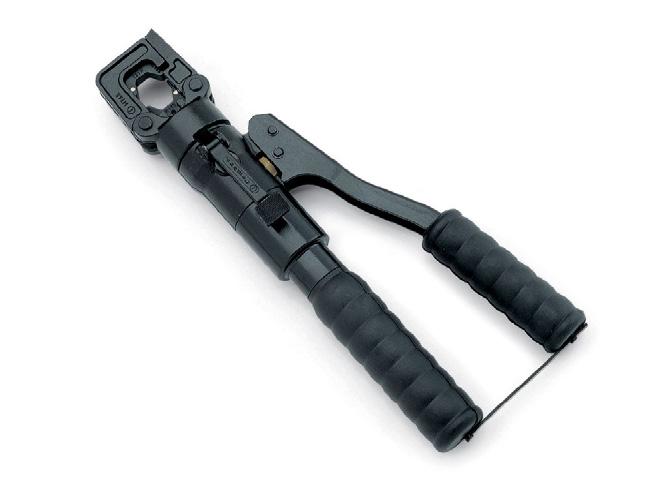

19 Alumiinin ja kuparin halkaisija (mm) Sopiva työkalu 0-50 HT-TC051, B-TC kevyesti teräsvahvistetuille ACSR-kaapeleille HT-TC051Y, B-TC500Y 0-65 HT-TC065, B-TC650(-SC) 0-85 HT-TC B-TC950 HT-TC051 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. Max. katkaisuhalkaisija 50 mm Paino 4,4 kg Työkalun pää kääntyy 90 CEMBRE HYDRAULILEIKKURIT AL-, CU-, JA TELEKAAPELEILLE B-TC500 Akkukäyttöinen leikkuri. Max. katkaisuhalkaisija 50 mm Paino 5,8 kg 18V 4,0Ah Li-Ion akku HT-TC051Y Käsitoiminen hydraulileikkuri kevyesti teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Toimitetaan kangaslaukussa. Max. katkaisuhalkaisija 50 mm Paino 4,7 kg Työkalun pää kääntyy 90 HT-TC065 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. Max. katkaisuhalkaisija 65 mm Paino 5,3 kg Työkalun pää kääntyy 320 HT-TC0851 Käsitoiminen hydraulileikkuri. Toimitetaan muovisessa kuljetuslaukussa. Max. katkaisuhalkaisija 85 mm Paino 6,6 kg Työkalun pää kääntyy 180 B-TC500Y Akkukäyttöinen leikkuri kevyesti teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Max. katkaisuhalkaisija 50 mm Paino 5,8 kg 18V 4,0Ah Li-Ion akku B-TC650 Akkukäyttöinen leikkuri. Max. katkaisuhalkaisija 65 mm Paino 6,4 kg 18V 4,0Ah Li-Ion akku B-TC650-SC - SAKSIMALLI Akkukäyttöinen leikkuri. Max. katkaisuhalkaisija 65 mm Paino 7,7 kg Työkalun pää kääntyy V 4,0Ah Li-Ion akku B-TC950 Suurin akkukäyttöinen leikkuri. Max. katkaisuhalkaisija 95 mm Paino 7,8 kg Työkalun pää kääntyy V 4,0Ah Li-Ion akku Sivu 19

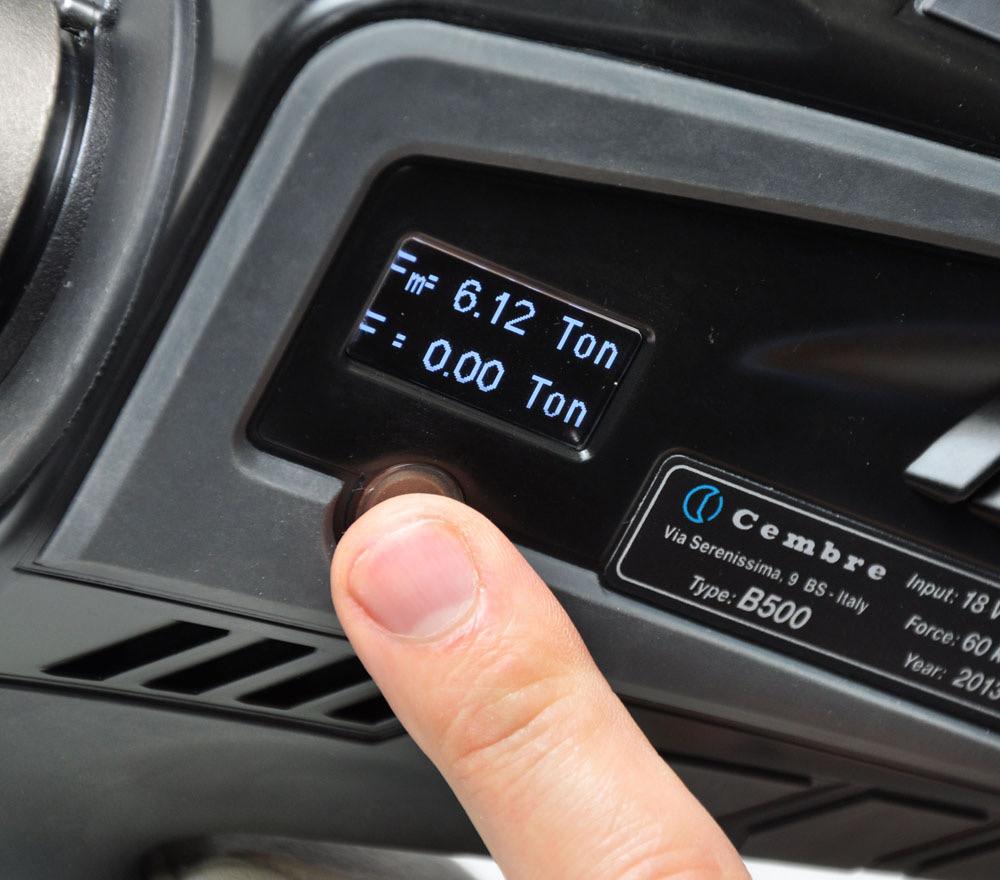

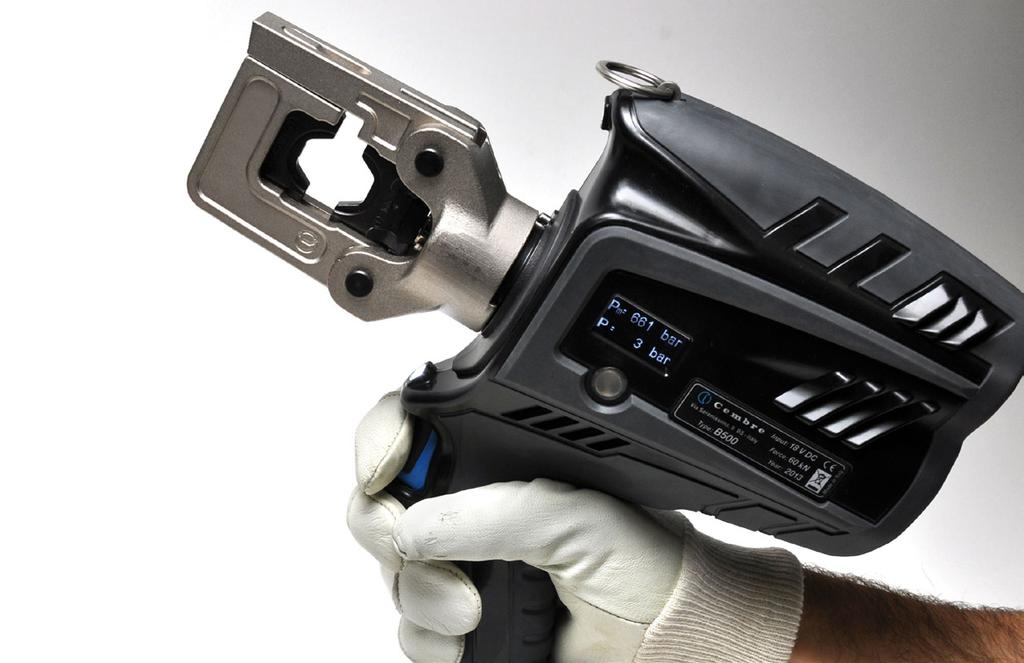

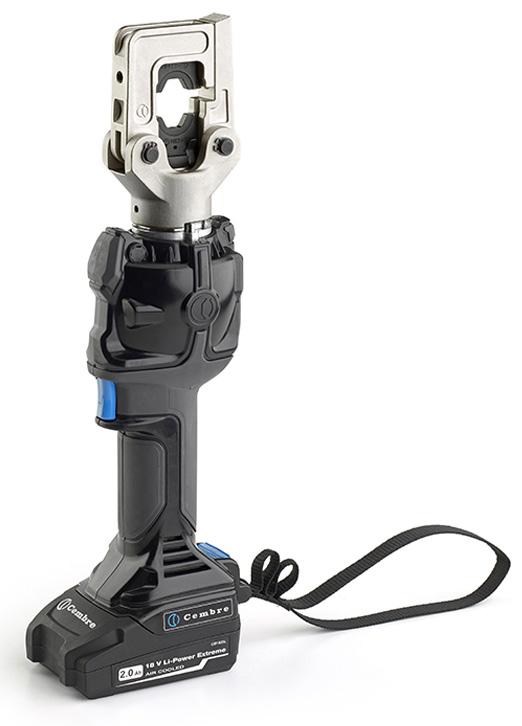

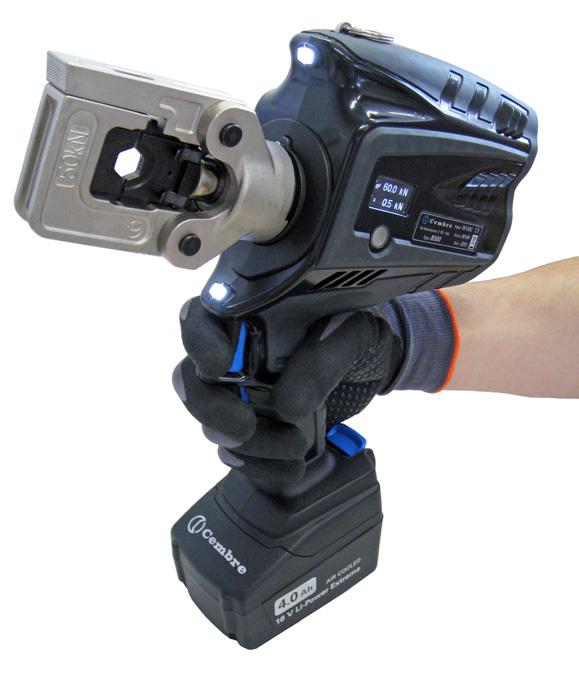

20 CEMBRE HYDRAULIPURISTUSPIHDIT Cembren akkukäyttöiset hydraulityökalut ovat uudistuneet niin sisältä kuin ulkoa. Puristuspihdit tarjoavat nopeamman puristuksen ja enemmän puristuksia yhdellä akulla. Huolto palvelee toimipisteessämme. -> Nopea puristus -> LED-työvalot -> OLED-näyttö kertoo saavutetun puristusvoiman, akun varaustilan, tehtyjen ja jäljellä olevien puristusten määrän ennen suositeltua huoltoa -> USB-portti puristustietojen lukua ja dokumentointia varten -> Pitkäkestoiset Li-Ion akut: 18V 4.0Ah 72Wh -> Rungossa pitävä ja suojaava kumipäällyste Puristusleukojen vaihto nopeaa pikakiinnityksellä Kiinnityslenkki olkahihnalle Pikasalpa LED-valot puristuspään ylä- ja alapuolella Käyttö- ja vapautuspainikkeiden ergonominen sijainti USB-portti akun alla suojassa Pitävä ja kulutusta kestävä kumipäällyste tärkeissä kohdissa kuten kahvassa ja kulmissa OLED-näyttö hipaisukytkimellä kertoo: Saavutetun puristusvoiman. Akun varaustilan. Tehtyjen puristusten lukumäärän ja jäljellä olevien puristusten lukumäärän ennen huoltoa. Työkalun mallin ja sarjanumeron. LED-valojen asetuksen: päällä tai pois käytöstä. 18V 4,0Ah 72Wh Li-Ion akku Akussa itsessään on varauksen merkkivalot Sivu 20 Puristuspihdit toimitetaan muovisessa kuljetuslaukussa, jossa on: 2 kpl 18V 4,0Ah Li-Ion akkuja Verkkovirta-pikalaturi ASC30-36 Olkahihna Säilytyspaikat puristusleuoille Käyttöohje sekä puristusohje käyttämillenne liittimille

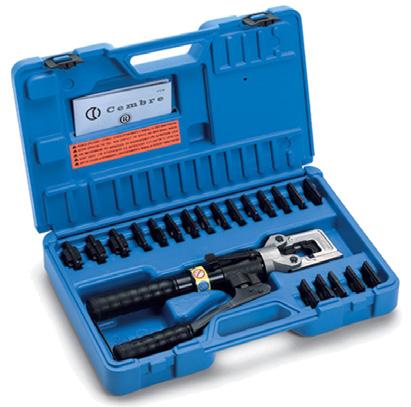

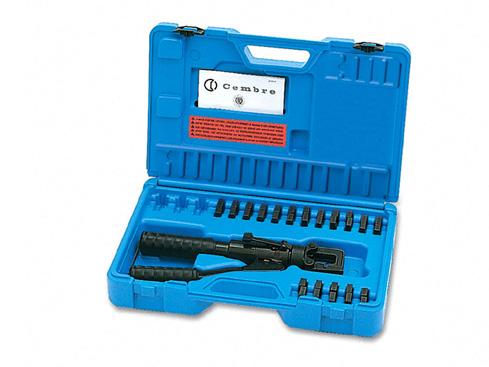

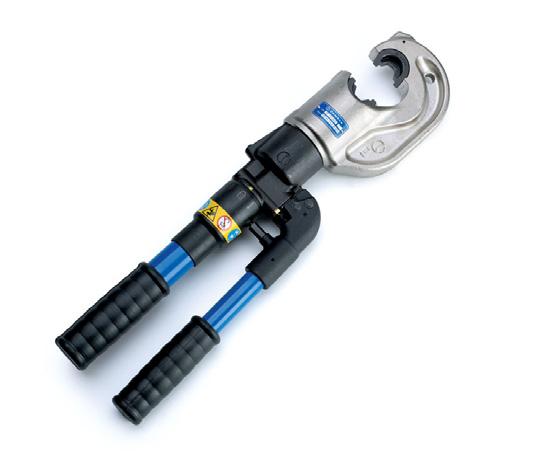

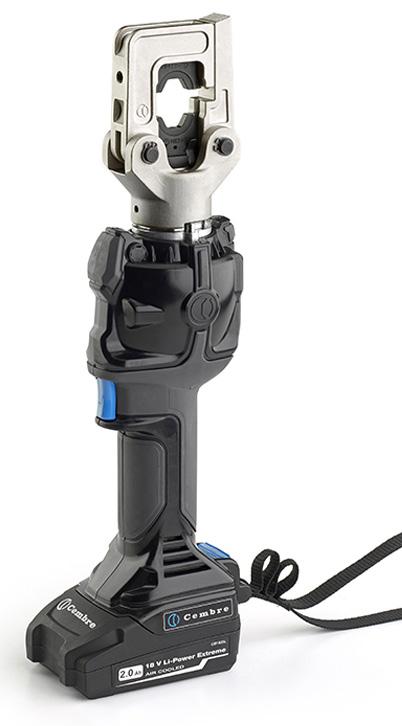

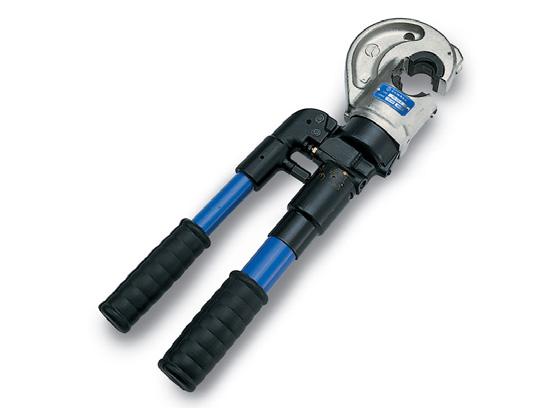

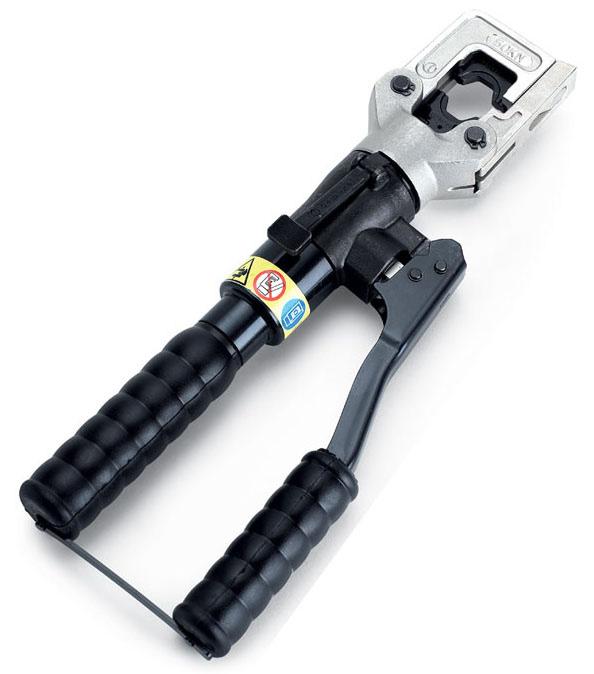

21 CEMBRE HYDRAULIPURISTUSPIHDIT 3,5-5 TONNIA Kaapelikengät (mm 2 ) C-liittimet (mm 2 ) Työkalu HT45-E (300) 6-70 HT51, (B500ND, B500) HT131, B , B HT45-E C-liittimet max. 35 mm 2 Kaapelikengät max. 150 mm 2 Erittäin kevyt käsitoiminen puristustyökalu. Kahvan palautusjousen ansiosta pumppaaminen onnistuu yhdellä kädellä, jolloin toinen käsi jää vapaaksi liittimen kohdistamiseksi leukojen väliin. Yksinopeuksinen puristus. Toimitetaan muovisessa kuljetuslaukussa, jossa säilytyspaikat 20 puristusleukaparille. Paino 2,0 kg Työkalun pää kääntyy 180 Puristusvoima 50 kn HT51 C-liittimet max. 70 mm 2 Kaapelikengät max. 240 mm 2 Kaksinopeuksinen toiminta: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 20 puristusleukaparille. Paino 2,8 kg Työkalun pää kääntyy 180 Puristusvoima 50 kn B500ND - UUTUUS C-liittimet max. 70 mm 2 Kaapelikengät max. 300 mm 2 Pieni, kevyt ja tasapainoinen puristustyökalu, mutta kuitenkin samalla puristusvoimalla kuin isompi B500-malli. OLED-näyttö (katso. s.20) Automaattinen palautus puristuksen jälkeen. Akku 18V 2,0Ah Paino 3,2 kg Työkalun pää kääntyy 180 Puristusvoima 60 kn B500 C-liittimet max. 70 mm 2 Kaapelikengät max. 300 mm 2 Erittäin nopea akkukäyttöinen puristustyökalu. OLED-näyttö (katso. s.20) Paino 4,2 kg Työkalun pää kääntyy 180 Puristusvoima 63 kn Sivu 21

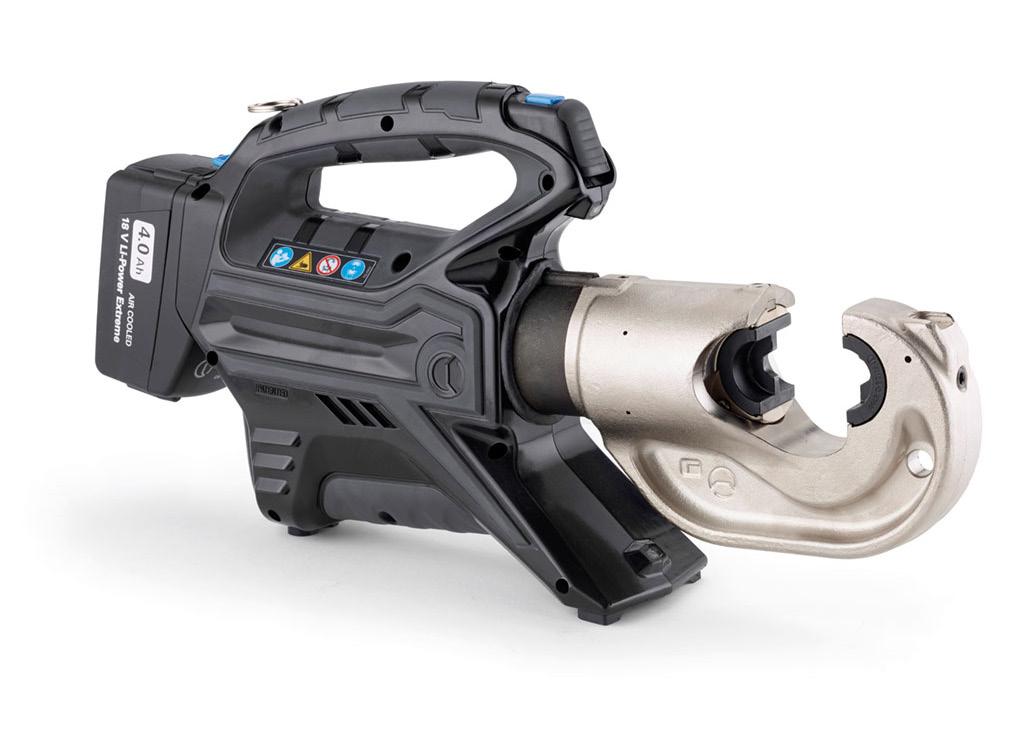

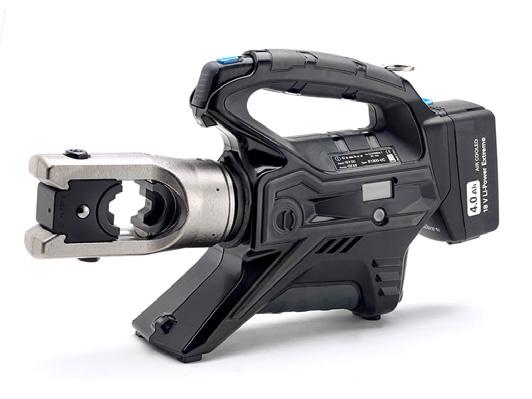

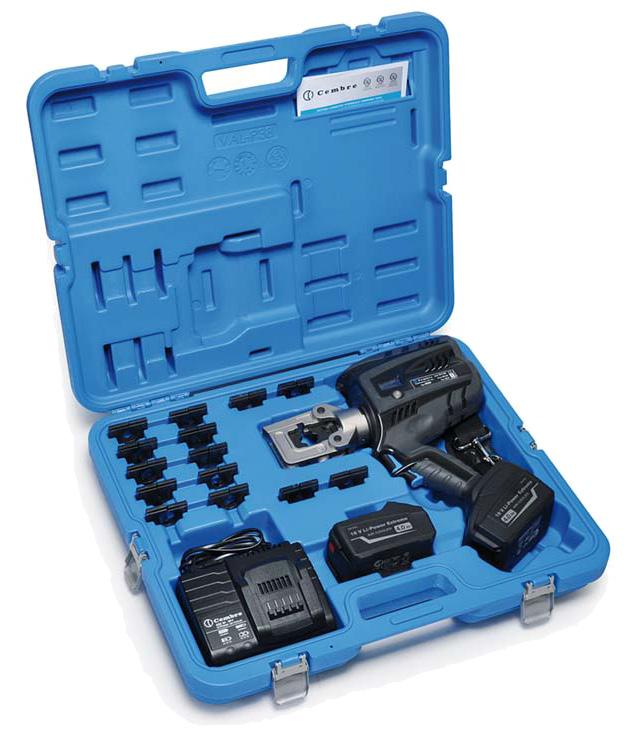

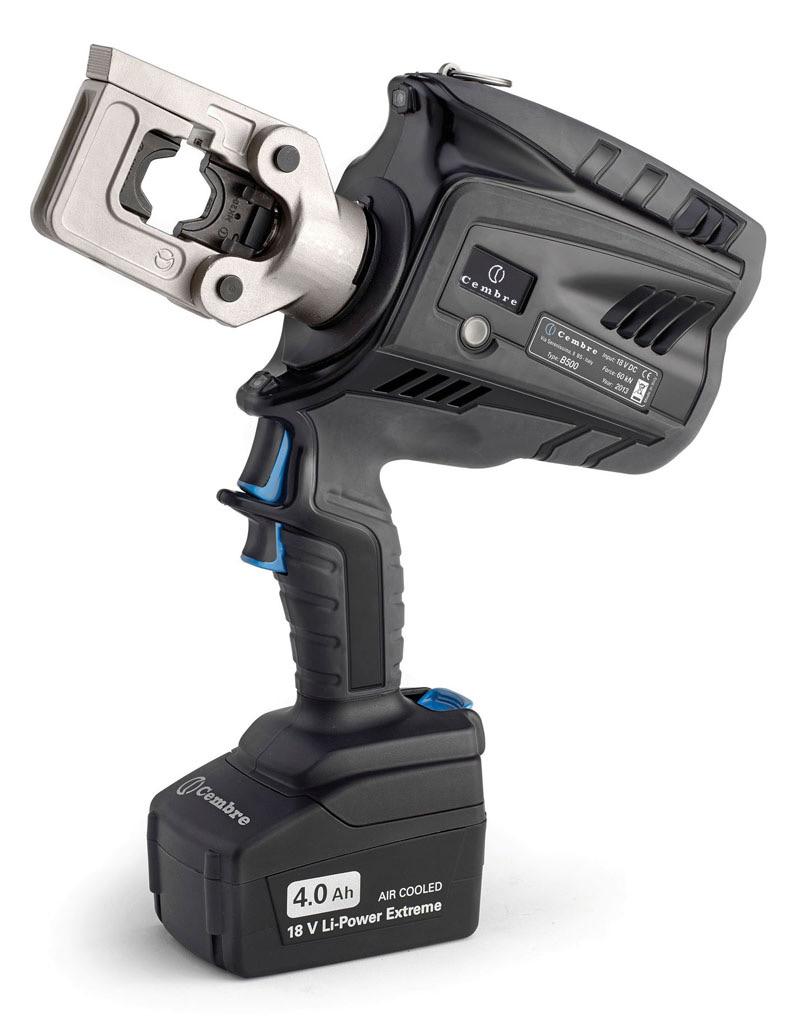

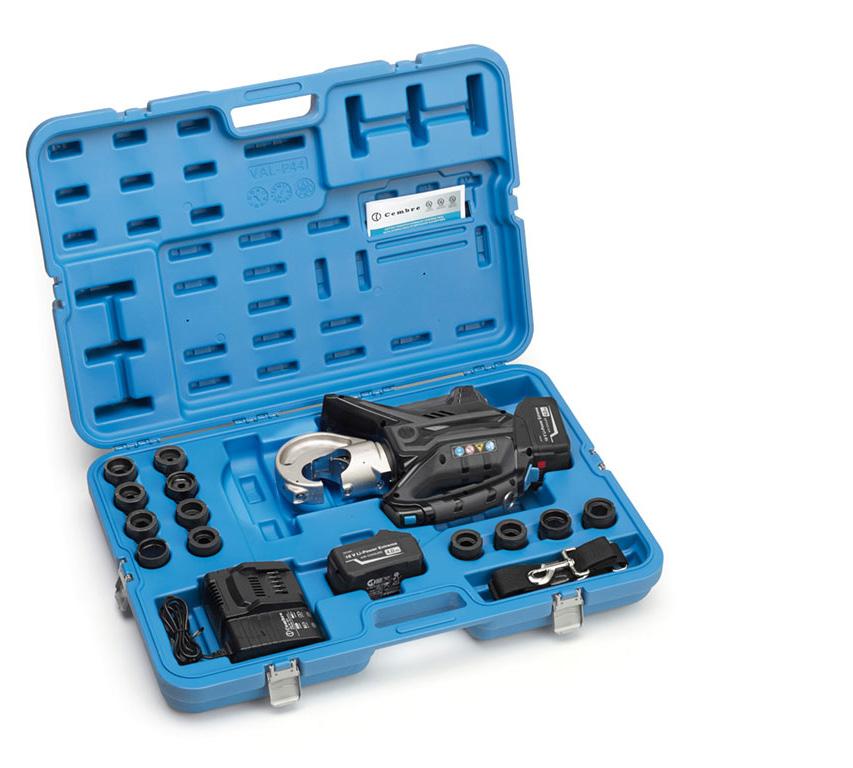

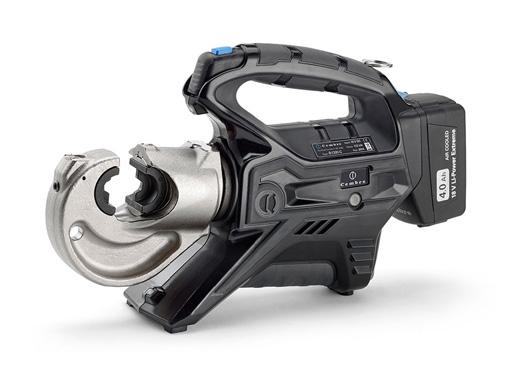

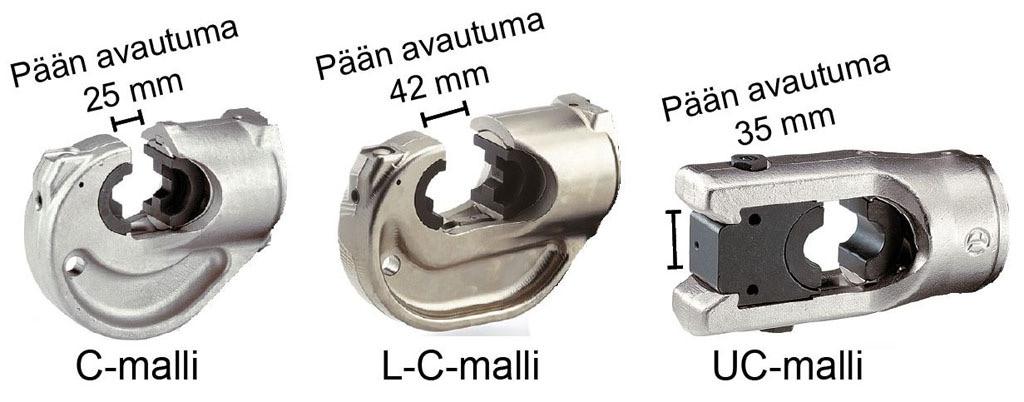

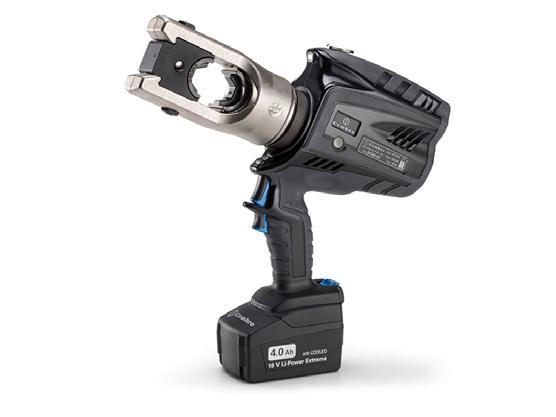

22 CEMBRE HYDRAULIPURISTUSPIHDIT 13 TONNIA C-liittimet max. 185 mm 2 Kaapelikengät max. 400 mm 2 18V 4,0Ah 72Wh Li-Ion akku Käyttö- ja vapautuspainikkeen ergonominen sijainti Puristusleukojen vaihto nopeaa pikakiinnityksellä USB-portti akun alla suojassa Akkukäyttöiset puristuspihdit toimitetaan muovisessa kuljetuslaukussa, jossa on: 2 kpl 18V 4,0Ah Li-Ion akkuja Verkkovirta-pikalaturi ASC30-36 Olkahihna Säilytyspaikat puristusleuoille Käyttöohje sekä puristusohje käyttämillenne liittimille Käsitoimisesta sekä akkukäyttöisistä työkaluista löytyy omat mallit kuvan mukaisilla päillä: HT Käsitoiminen 13 tonnin puristuspihti. Pihdistä kolme mallia: C-, LC ja UC päällä. HT131LN-C B Akkukäyttöinen kantomallinen puristuspihti. Pihdistä kolme mallia: C-, LC ja UC päällä. B Akkukäyttöinen pystymallinen puristuspihti. Pihdistä kolme mallia: C-, LC ja UC päällä. B1350L-C B1300-C B1350-C HT131-C B1300L-C B1350-UC HT131-UC Sivu 22 B1300-UC

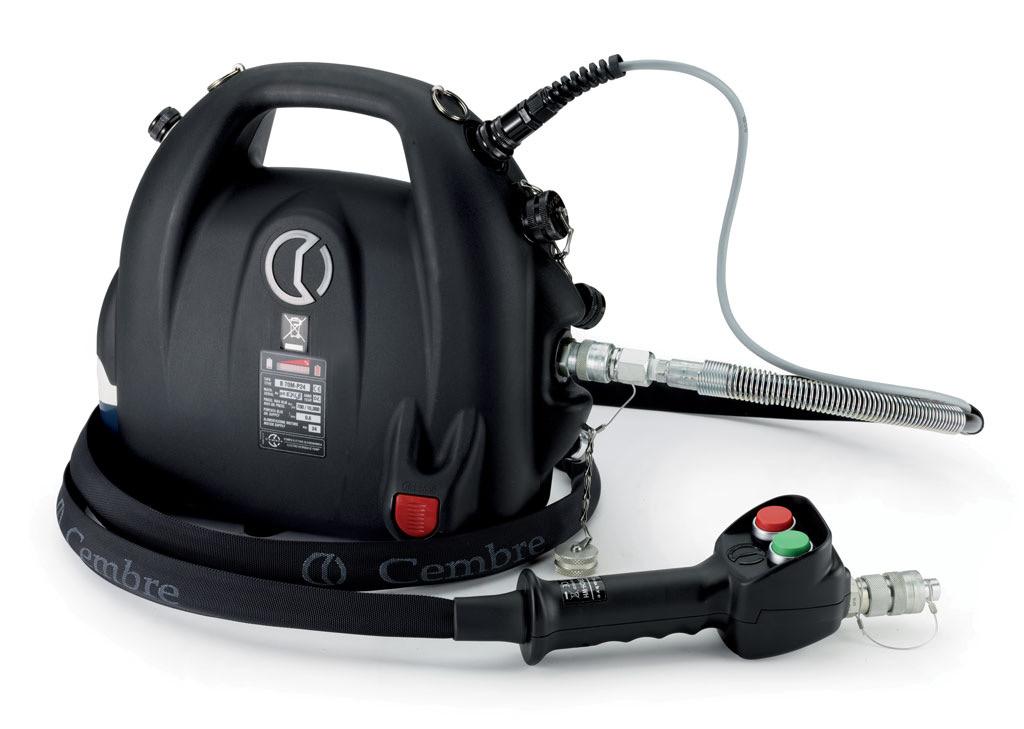

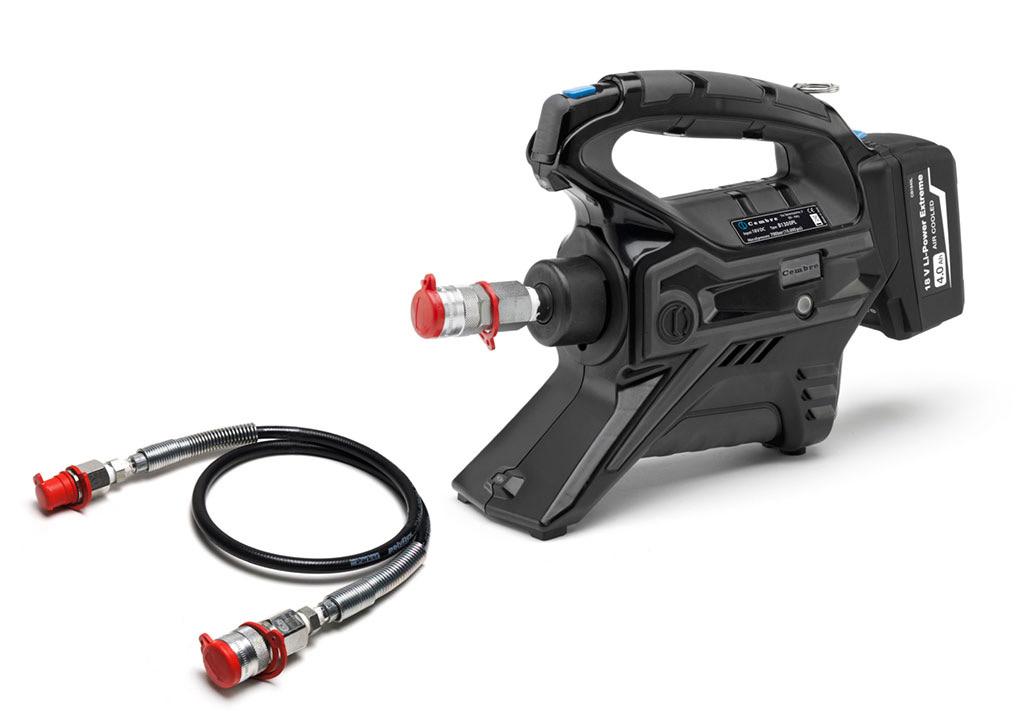

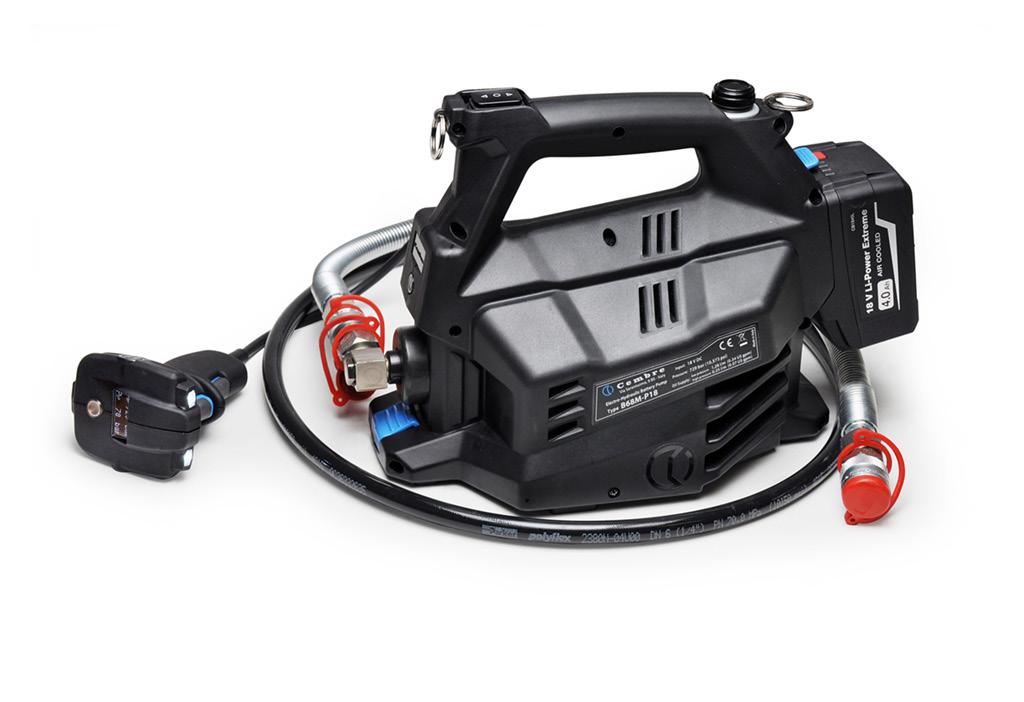

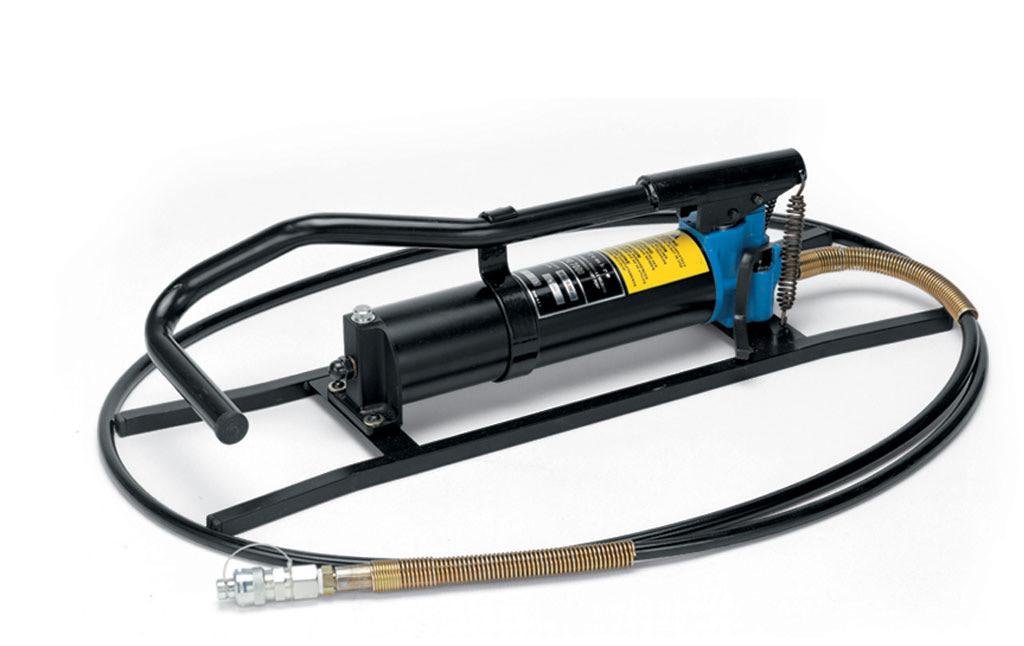

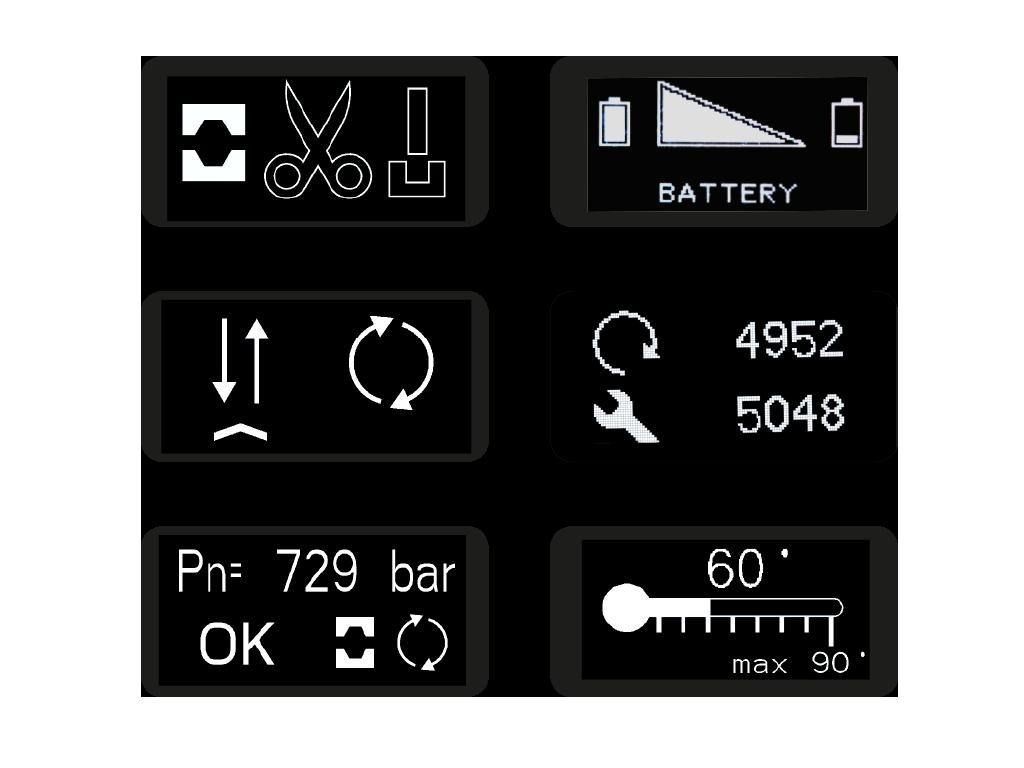

23 B68M-P18 AKKUKÄYTTÖINEN HYDRAULIPUMPPU 700 BAR Pumppua voi käyttää Käyttökohteet käyttökapulalla tai suoraan Max. 230 kn puristuspäät rungon painikkeista. Cembren kaikki katkaisupäät Paino 5,6 kg 18V 4,0Ah Li-Ion akku 3 käyttötilaa Puristus Katkaisu Rei'itys Automaattivapautus OLED-näyttö kertoo mm. käyttötilan, saavutetun paineen, tehtyjen puristusten määrän, moottorin lämpötilan LED-työvalot B1300PL AKKUKÄYTTÖINEN HYDRAULIPUMPPU 700 BAR Käyttökohteet Max. 130 kn puristuspäät Max. 50 mm katkaisupäät Paino 4,0 kg 18V 4,0Ah Li-Ion akku CEMBRE HYDRAULIPUMPUT PO7000 HYDRAULIJALKAPUMPPU 700 BAR Käyttökohteet Kaikki Cembren hydraulipäät Myös 850 barin versio Paino 9,8 kg B70M-P24-CH AKKUKÄYTTÖINEN HYDRAULIPUMPPU 700 BAR Käyttökohteet Kaikki Cembren hydraulipäät Myös 850 barin versio Paino 9,2 kg 24V 3,3Ah Ni-MH akku Sivu 23

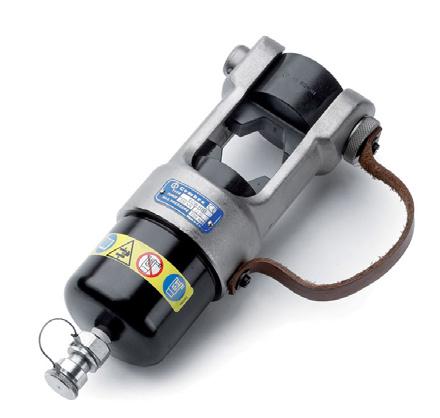

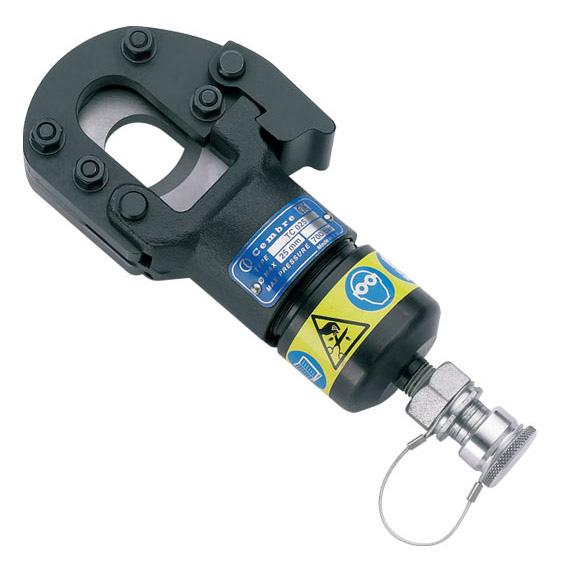

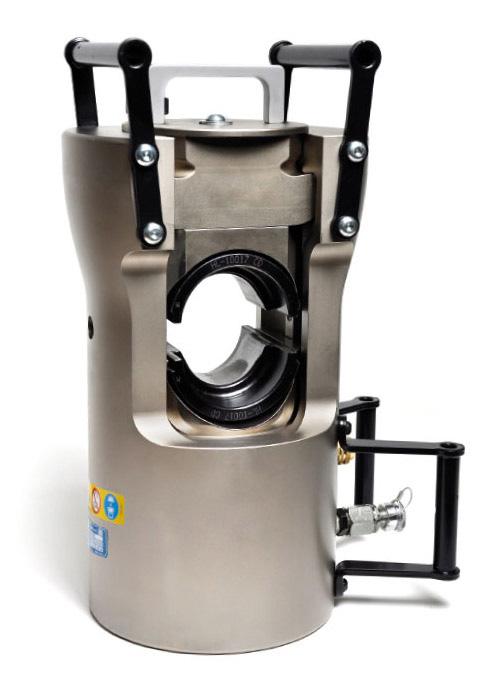

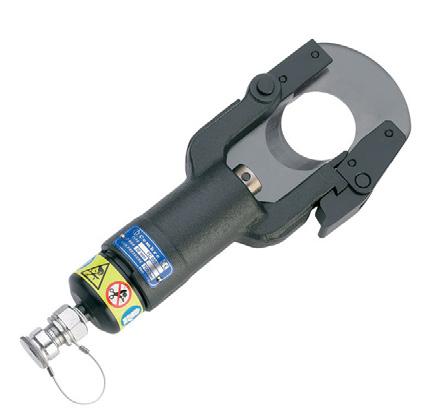

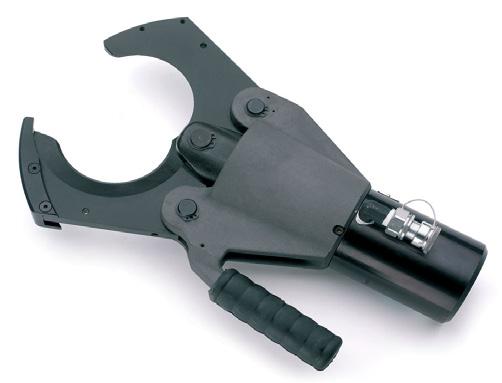

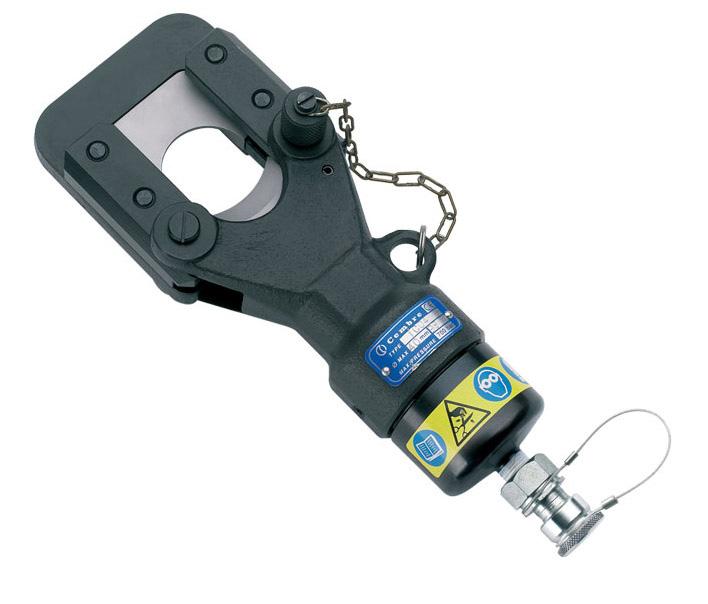

24 CEMBRE PURISTUS- JA KATKAISUPÄÄT TERÄKSEN KATKAISUUN TC025 - max. katkaisuhalkaisija 25 mm TC04N - max. katkaisuhalkaisija 45 mm TC055 - max. katkaisuhalkaisija 55 mm ALUMIININ JA KUPARIN KATKAISUUN TC050 - max. katkaisuhalkaisija 50 mm TC050Y - max. katkaisuhalkaisija 50 mm TC085 - max. katkaisuhalkaisija 85 mm TC096 - max. katkaisuhalkaisija 95 mm TC120 - max. katkaisuhalkaisija 120 mm PURISTUSPÄÄT RH50 60 kn RHC kn ECW-H3D 230 kn RHU kn RHU kn RHU kn RHU kn Sivu 24

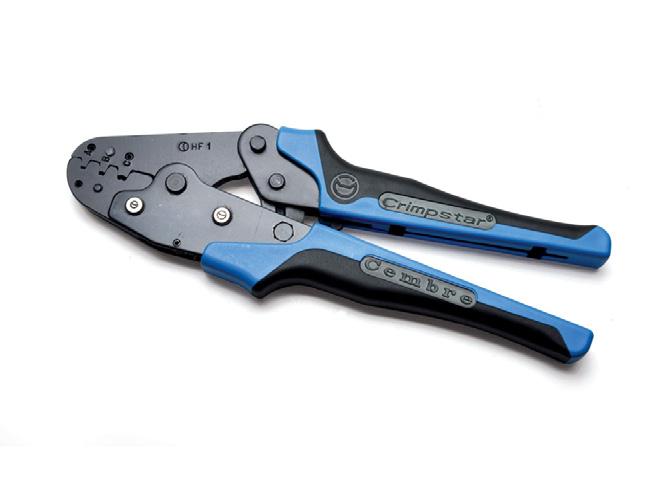

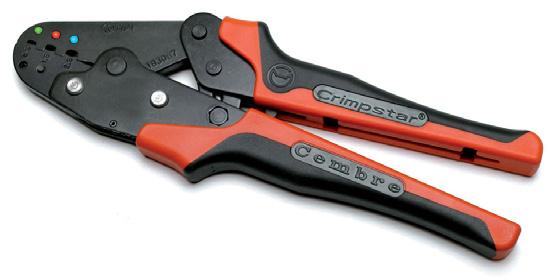

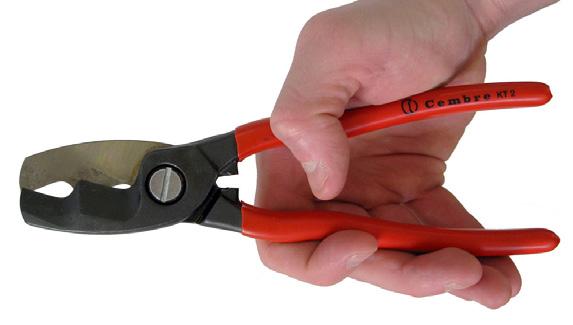

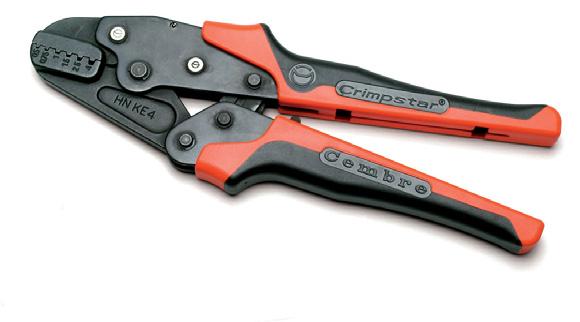

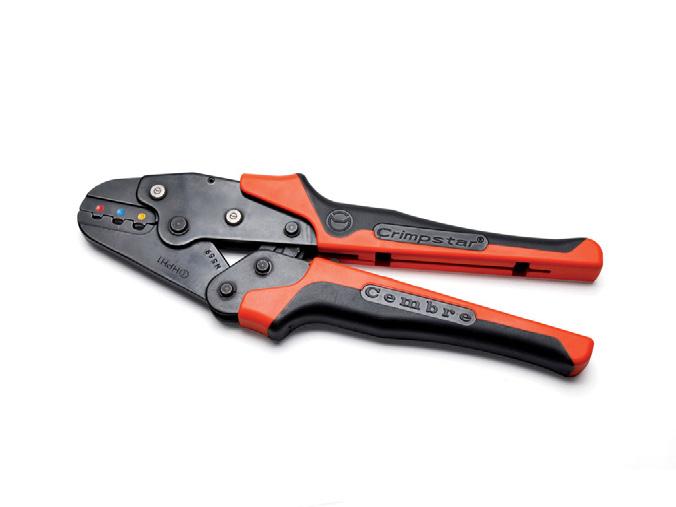

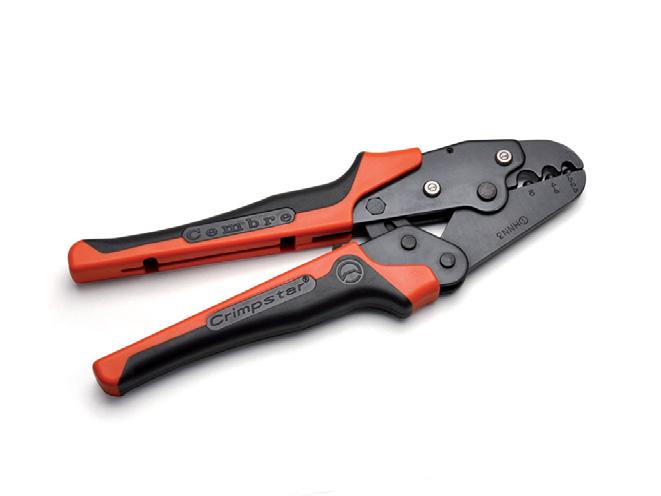

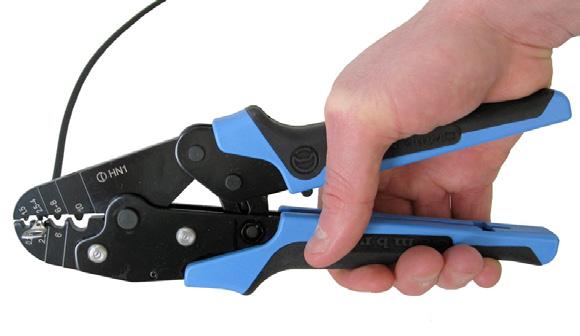

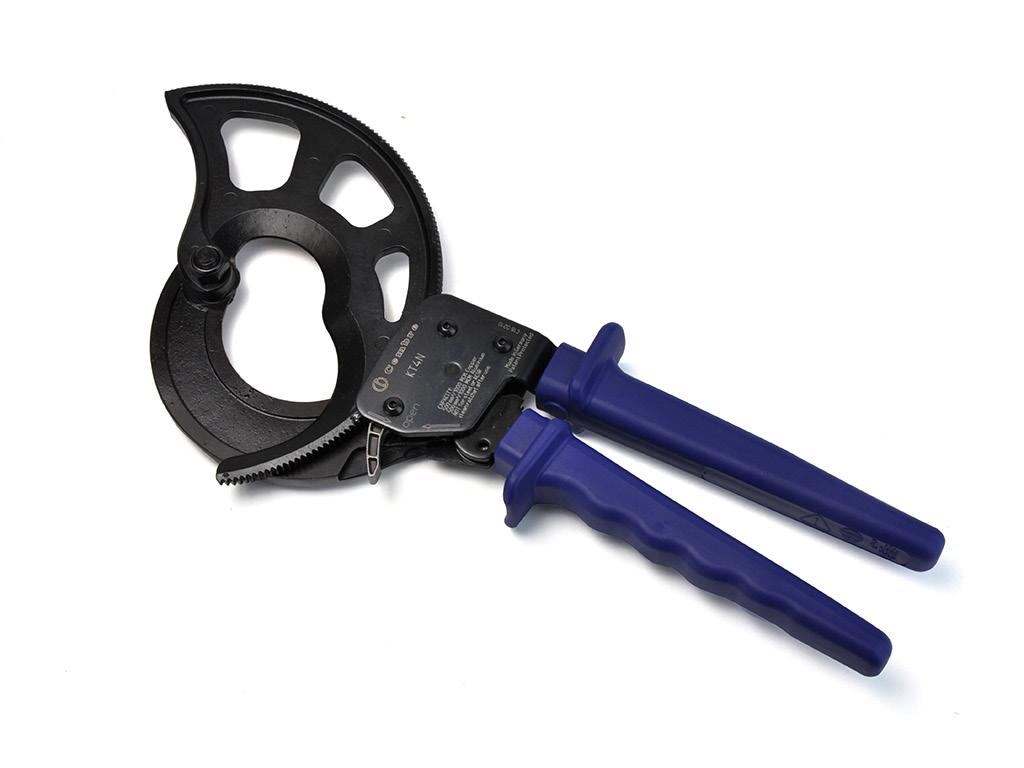

25 CEMBRE KÄSIPURISTUSPIHDIT JA -LEIKKURIT PVC, PC ja PA6.6 eristetyille liittimille HP1 0,2-2,5 mm 2 HP3 0,25-6 mm 2 KT2 leikkuri kuparille/alumiinille Harvasäikeinen CU max. 16 mm 2 Hienosäikeinen CU max. 95 mm 2 Nylon eristetyille liittimille HNN3 1,5-10 mm 2 HNN4 10 ja 16 mm 2 PE HD eristetyille jatkoholkeille HPH1 0,5-6 mm 2 KT3 leikkuri kuparille/alumiinille Max. katkaisuhalkaisija 32 mm Paino 0,59 kg, pituus 255 mm Pääteholkeille HNKE4 0,5-4 mm 2 HNKE mm 2 HNKE mm 2 KT4N leikkuri kuparille/alumiinille Max. katkaisuhalkaisija 62 mm Paino 0,89 kg, pituus 297 mm Eristämättömille liittimille HN1 0,25-10 mm 2 HN5 10 ja 16 mm 2 Eristämättömille messinkiliittimille HF1 0,5-4 mm 2 HF2 0,08-1,3 mm 2 (28-16 AWG) Nippusidetyökalu teräsnippusiteille (tuotekoodi 55270) Teräsnippusiteille leveydeltään max. 7,9 mm Kestävä metallirunko Vaihdettava terä ja räikkä Säädettävä kiristysvoima Paino 0,6 kg Nippusiteet ruostumattomasta teräksestä Materiaali: AISI 304 ruostumaton teräs Käyttölämpötila C Tyyppi Pituus (mm) GX200X Leveys (mm) Nipun max. Ø (mm) 50 GX300X ,5 GX370X GX520X GX370X GX680X ,9 207 GX1020X Silmukan vetolujuus (kg) Pakkauskoko (kpl/pussi) 100 Sivu 25

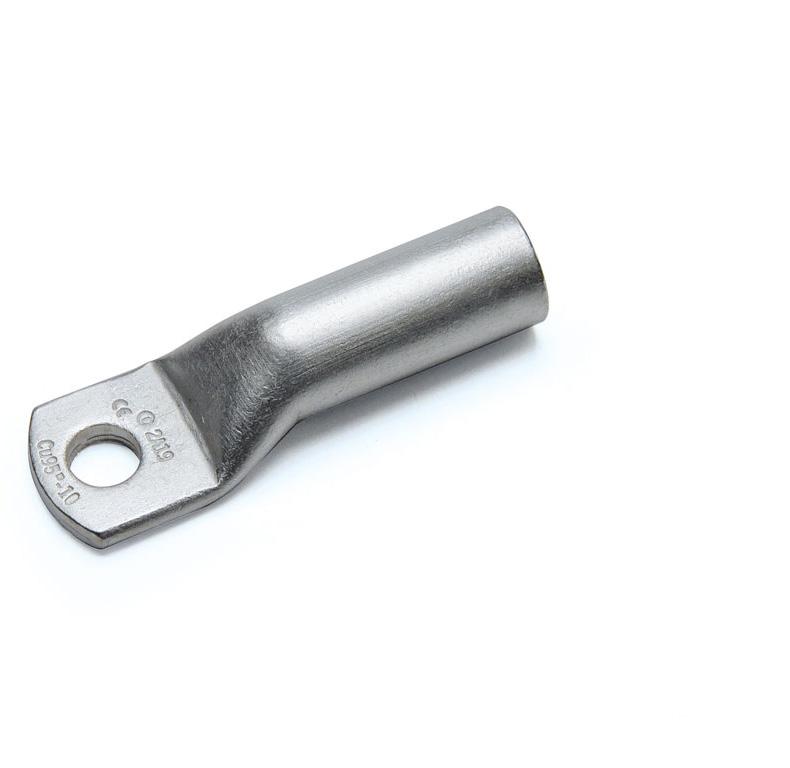

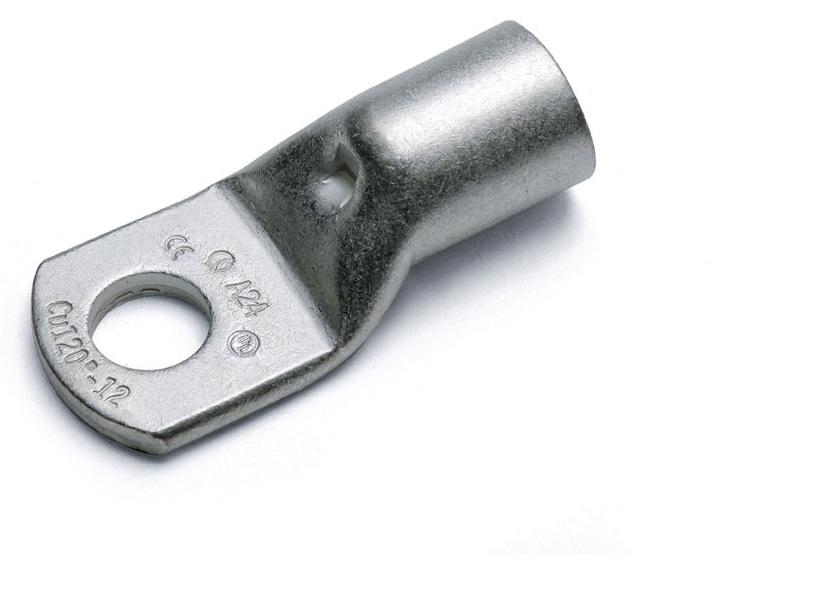

26 CEMBRE A-M KUPARIKAAPELIKENGÄT Tarkastusaukko, elektrolyyttisesti tinattu Poikkipinta (mm 2 ) Pulttikoot Kaapelikenkä 0,25-1,5 3, 3.5, 4, 5, 6 A03-M.. 1,5-2,5 3, 3.5, 4, 5, 6, 8 A06-M , 3.5, 4, 5, 6, 8, 10 A1-M , 5, 6, 8, 10, 12 A2-M , 5, 6, 8, 10, 12 A3-M , 5, 6, 8, 10, 12 A5-M , 6, 8, 10, 12 A7-M , 8, 10, 12, 14, 16 A10-M , 8, 10, 12, 14, 16 A14-M , 8, 10, 12, 14, 16, 20 A19-M , 10, 12, 14, 16, 20 A24-M , 10, 12, 14, 16, 20 A30-M , 10, 12, 14, 16, 20 A37-M , 10, 12, 14, 16, 20 A48-M , 12, 14, 16, 20 A60-M , 14, 16, 20 A80-M , 20 A100-M , 20 A120-M , 20 A160-M , 20 A200-M.. CEMBRE 2A-M KUPARIKAAPELIKENGÄT Pitkäkaulainen, elektrolyyttisesti tinattu Poikkipinta (mm 2 ) Pulttikoot Kaapelikenkä 16 4, 5, 6, 8, 10, 12 2A3-M , 5, 6, 8, 10, 12 2A5-M , 6, 8, 10, 12 2A7-M , 8, 10, 12, 14, 16 2A10-M , 8, 10, 12, 14, 16 2A14-M , 8, 10, 12, 14, 16, 20 2A19-M , 10, 12, 14, 16, 20 2A24-M , 10, 12, 14, 16, 20 2A30-M , 10, 12, 14, 16, 20 2A37-M , 10, 12, 14, 16, 20 2A48-M , 12, 14, 16, 20 2A60-M , 14, 16, 20 2A80-M , 20 2A100-M , 20 2A120-M , 20 2A160-M , 20 2A200-M.. Esim. 50 mm 2 kaapelikenkä M12 pultille on tyyppiä -> A10-M12 Liittimet ovat elektrolyyttisesti tinattuja hapettumisen estämiseksi ja hehkutettuja kestämään vaativissa oloissa. Hehkutus estää kaapelikenkien murtumisen ja halkeamisen. Kaapelikenkien tarkastusaukosta voidaan varmistaa, että johdin on työnnetty loppuun asti. Esim. 50 mm 2 pitkäkaulainen kaapelikenkä M12 pultille on tyyppiä -> 2A10-M12 Liittimet ovat elektrolyyttisesti tinattuja hapettumisen estämiseksi ja hehkutettuja kestämään vaativissa oloissa. Hehkutus estää kaapelikenkien murtumisen ja halkeamisen. Sivu 26

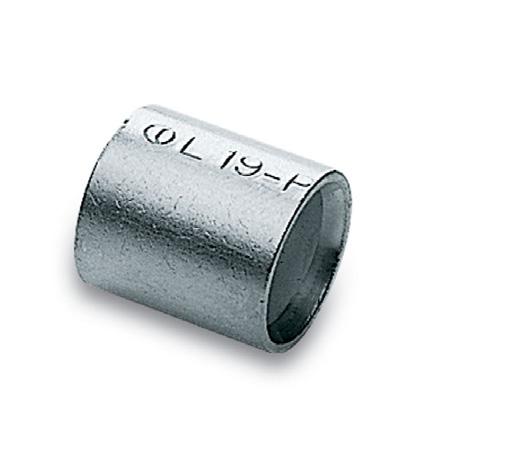

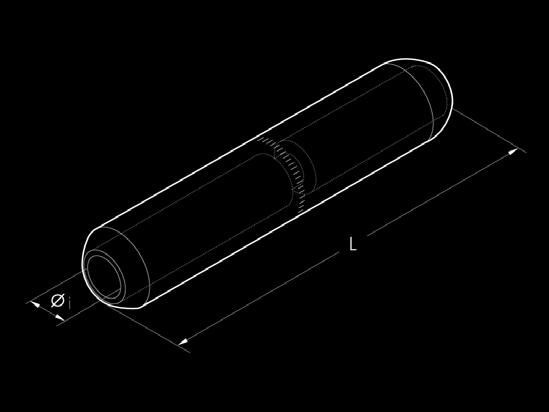

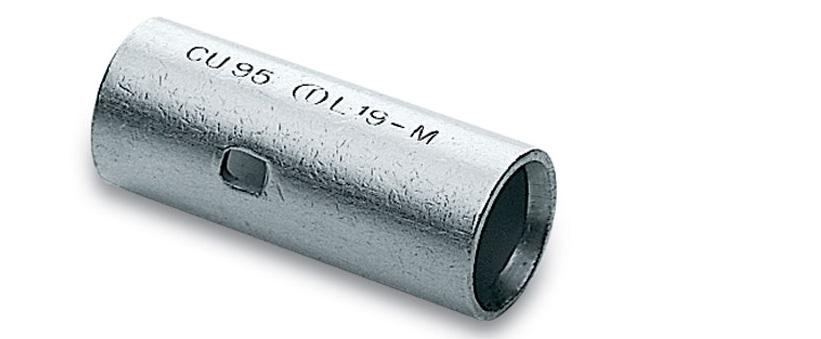

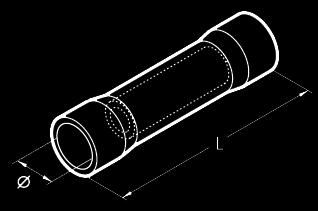

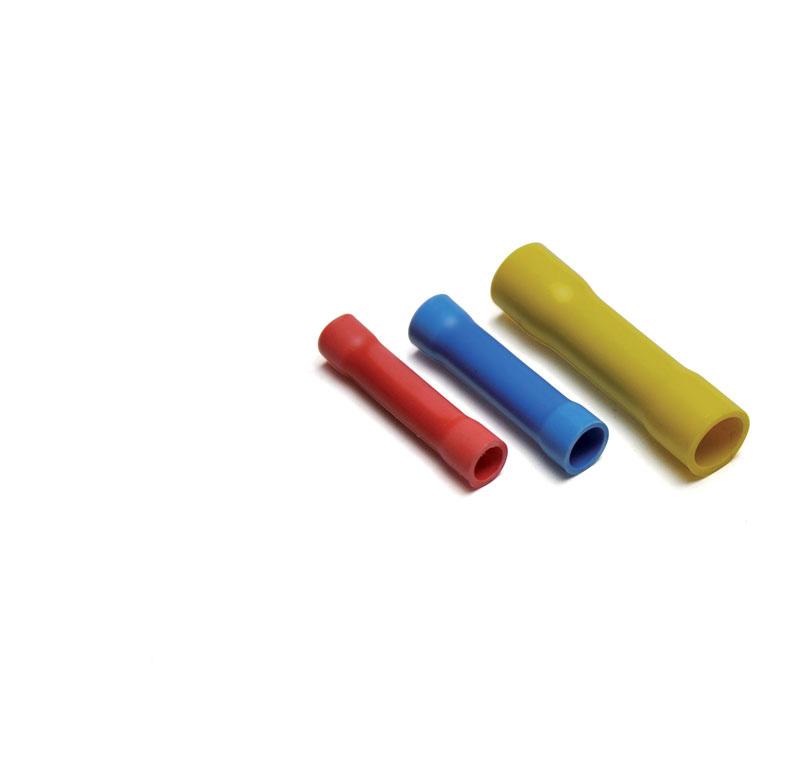

27 CEMBRE L-M JATKOHOLKIT Elektrolyyttisesti tinattu Poikkipinta (mm 2 ) Jatkoholkki Mitat (mm) sisä Ø pituus 0,25-1,5 L03-M 1,8 15 1,5-2,5 L06-M 2, L1-M 3, L2-M 4, L3-M 5, L5-M 7, L7-M 8, L10-M 10, L14-M 11, L19-M 13, L24-M 15, L30-M 16, L37-M 19, L48-M 21, L60-M 23, L80-M 27, L100-M 30, L120-M 33, L160-M 38, L200-M 44,0 120 Liittimet ovat elektrolyyttisesti tinattuja hapettumisen estämiseksi ja hehkutettuja kestämään vaativissa oloissa. Hehkutus estää liittimien murtumisen ja halkeamisen. CEMBRE L-P RINNAKKAISHOLKIT Elektrolyyttisesti tinattu Yhteispoikkipinta (mm 2 ) Rinnakkaisholkki Mitat (mm) sisä Ø pituus 0,25-1,5 L03-P 1,8 6,0 1,5-2,5 L06-P 2,4 6,0 4-6 L1-P 3,6 9,0 10 L2-P 4,6 10,5 16 L3-P 5,8 11,5 25 L5-P 7,0 13,0 35 L7-P 8,9 14,0 50 L10-P 10,0 16,0 70 L14-P 11,3 18,0 95 L19-P 13,5 19,0 120 L24-P 15,2 22,0 150 L30-P 16,7 26,5 185 L37-P 19,2 26,5 240 L48-P 21, L60-P 23,7 43 Liittimet ovat elektrolyyttisesti tinattuja hapettumisen estämiseksi ja hehkutettuja kestämään vaativissa oloissa. Hehkutus estää liittimien murtumisen ja halkeamisen. Sivu 27

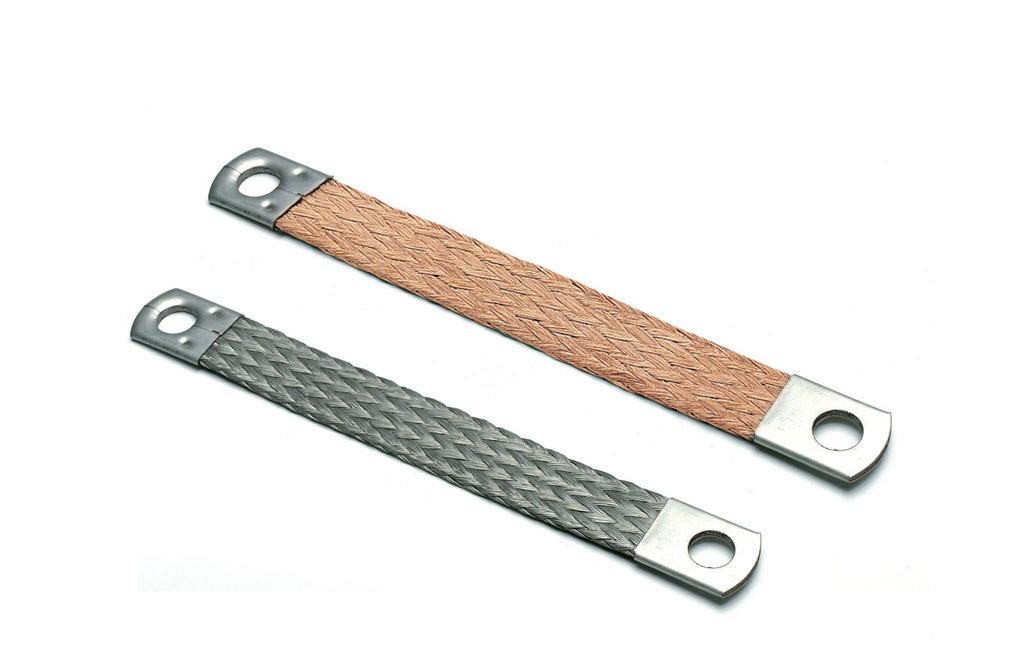

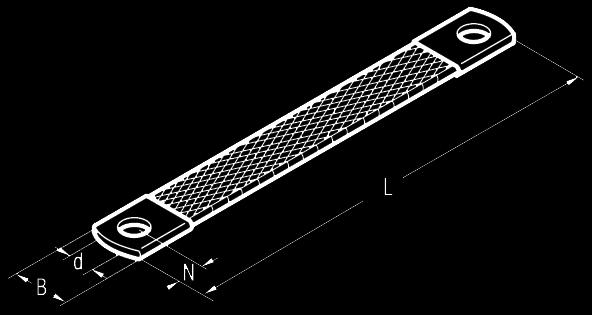

28 CEMBRE C-LIITTIMET Poikkipinta (mm 2 ) Suora Haara C-liitin 6-2,5 6-1,5 C6-C ,5 C10-C ,5 C16-C ,5 C25-C C25-C ,5 C35-C C35-C C50-C C50-C ,5 C70-C25N C70-C C70-C C95-C C95-C C95-C C120-C C150-C C150-C C185-C C185-C C240-C120 CEMBRE MAADOITUSPUNOKSET Kirkas kupari tai tinattu kupari (ST) Poikkipinta (mm 2 ) Pulttikoko Mitat Punos (mm) B N L d 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 CEMBRE PVC ERISTETYT JATKOHOLKIT HP1 JA HP2 PURISTUSPIHDEILLE (katso s. 25) Elektrolyyttisesti tinattu liitin, jossa PVC eriste. Käyttölämpötila C (hetkellinen + 90 C). POIKKIPINTA (mm 2 ) LIITIN Ø (mm) L (mm) PAKKAUSKOKO (kpl) laatikko/pussi JATKOHOLKIT 0,2-0,5 PL01-M 3, /100 0,25-1,5 PL03-M 4, /100 1,5-2,5 PL06-M 5, / PL1-M 6, /100 RINNAKKAISHOLKIT 0,25-1,5 PL03-P 4, /100 1,5-2,5 PL06-P 5, /100 Sivu 28

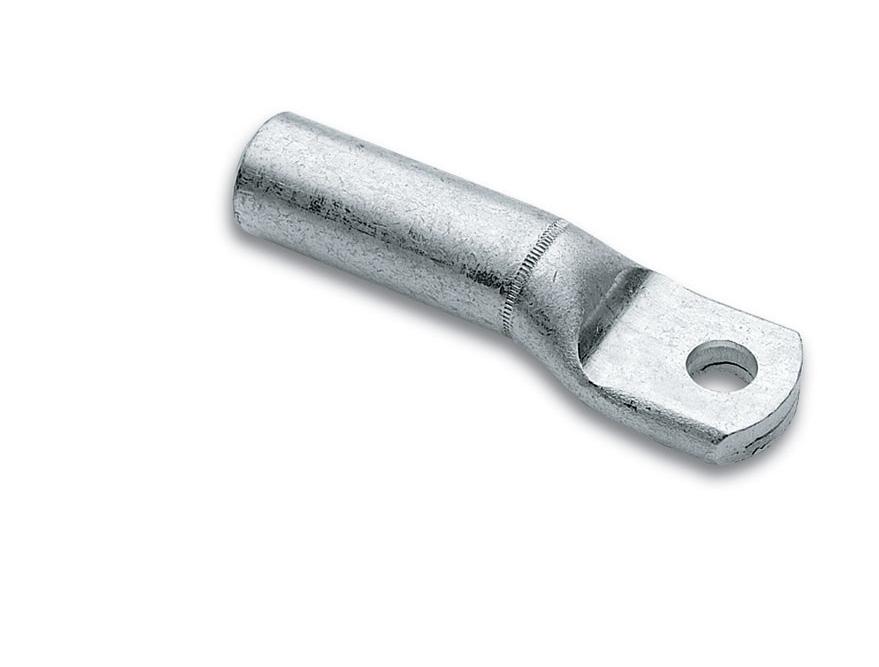

29 CEMBRE AA-M ALUMIINIKAAPELIKENGÄT Alumiinipitoisuus vähintään 99,5 % Tulpattu ja täytetty rasvalla Alumiinikaapelikengät on suunniteltu sopimaan laajalle skaalalle erilaisia johtimia etenkin harvasäikeisille tiivistetyille johtimille. Liittimet on tulpattu ja täytetty rasvalla hapettumisen estämiseksi. Poikkipinta (mm 2 ) Pulttikoot (mm) Kaapelikenkä Varren sisä Ø (mm) 16 8 AA16-M.. 5, AA25-M.. 6,5 35 8, 10 AA35-M.. 8, , 14 AA50-M.. 9, , 14 AA70-M.. 11, , 14 AA95-M.. 12, , 14 AA120-M.. 13, , 14 AA150-M.. 15, , 14 AA185-M.. 17, , 14 AA240-M.. 19, , 14, 16 AA300-M.. 22, AA400-M.. 26, AA500-M.. 29, AA630-M.. 32,5 Valikoimastamme löytyy myös alumiinikupari-kaapelikenkiä sekä muunnosjatkoholkkeja mm² alumiinijohtimille. Kysy näistä tai katso lisätietoja nettisivuiltamme. CEMBRE MTMA-GC JA MTMA/1 ALUMIINIJATKOHOLKIT Alumiinipitoisuus vähintään 99,5 % Tulpattu ja täytetty rasvalla MTMA-GC jatkoholkkien keskellä on umpinainen väliseinä. MTMA/1 jatkoholkit ovat ilman väliseinää ja sopivat kahden samantyyppisen kaapelin jatkamiseen. Poikkipinta (mm 2 ) Jatkoholkki Mitat (mm) Øi 10 MTMA10-GC 4,3 90, MTMA16-GC MTMA16/1 MTMA25-GC MTMA25/1 MTMA35-GC MTMA35/1 L 5,5 90,5 6,5 90,5 8,0 90,5 MTMA35-20-GC 8,0 106,5 MTMA50-GC MTMA50/1 MTMA70-GC MTMA70/1 9,0 106,5 11,0 106,5 MTMA95-GC 12,5 110,0 MTMA95/1 12,5 106,5 MTMA120-GC MTMA120/1 13,7 133,0 MTMA150-GC 15,5 135,0 MTMA150/1 15,5 133,5 MTMA185-GC MTMA185/1 MTMA240-GC MTMA240/1 17,0 143,5 19,5 143,5 MTMAD300-GC 22,5 144,5 MTMAD300/1 22,5 135,0 MTMA300-GC 23,3 218,0 400 MTMA400/1 26,0 218,0 500 MTMA500-GC 29,1 218,5 MTMA500-40/1 29,1 218,0 630 MTMA630/1 32,5 218,5 MTMA...-GC MTMA.../1 Sivu 29

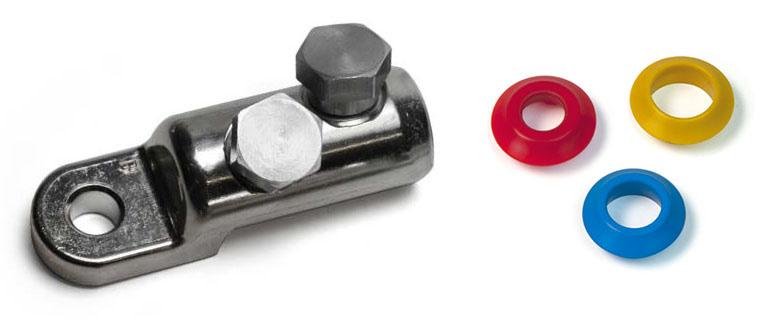

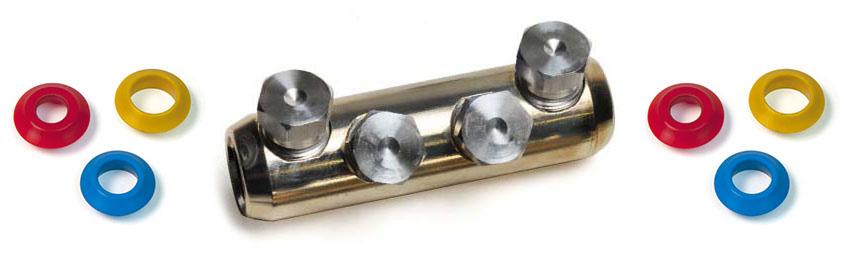

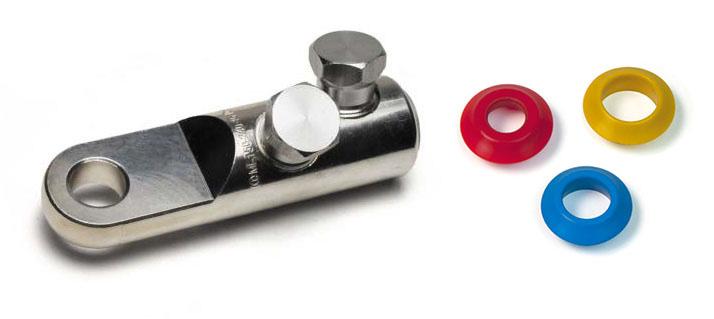

30 CEMBRE MOMENTTIRUUVILIITTIMET Cembren momenttiruuviliittimet soveltuvat sekä kupari- että alumiinijohtimille, ulkona pieni- ja keskijännitteille (max. 52 kv), sekä sisälle että maahan. Momenttiliittimien runko (kuva 1) on valmistettu EN-AW 2011 T6 alumiinista. Materiaalin määrä ja poikkipinta on mitoitettu mahdollisimman hyvän sähköisen johtavuuden aikaansaamiseksi. Liittimien sisällä oleva rasva suojaa liitosta hapettumiselta, ja ulkopintaa suojaa 12 μm tinapäällyste. Momenttiruuvit (kuva 2) on valmistettu samasta alumiinista kuin liittimen runko. Momenttiruuvit kiristetään hylsyavaimella ja ne katkeavat itsestään oikeassa kiristysmomentissa. Keskijännite momenttiliittimien mukana toimitetaan kaapelin keskityskappaleet (kuva 3) eri poikkipinnoille. Ominaisuudet Sama liitin sopii usealle poikkipinnalle. Sopii sekä kupari- että alumiinijohtimille. Testattu IEC mukaisesti. Momenttiruuvit katkeavat oikeassa momentissa hyvän sähköisen johtavuuden takaamiseksi. Vähentää varastoliittimien tarvetta. Helppo asennus tavallisella hylsyavaimella. Liitin Poikkipinta (mm²) sisä Ø ulko Ø Pituus Laatan leveys (mm) Pulttikoko Momenttiruuvien määrä Momenttiruuvikaapelikenkä MLA C , ,5 33 M12 2 Symmetriset momenttiruuvikaapelikengät ML C , M12 2 ML C , M16 2 ML C , M12 2 ML C , M16 2 Momenttiruuvijatkoholkit MBS50-240C , MLA C , Sivu 30

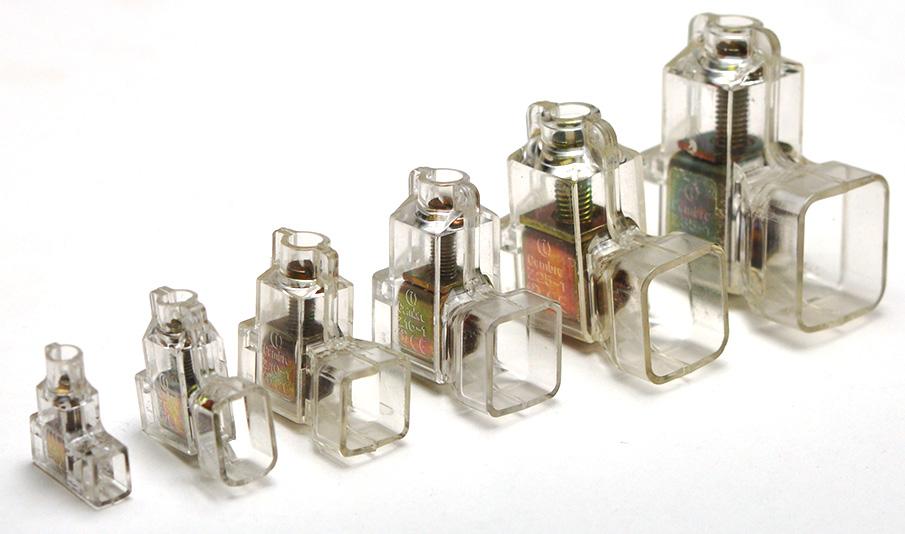

31 CEMBRE ZETAmini KYTKENTÄLIITTIMET Yksipuoliset, yksinapaiset liittimet soveltuvat 0,5-35 mm 2 johtimille. Paloturvalliset polykarbonaatti liittimet ovat toimintavarmoja ja nopeita asentaa. Liittimillä tehdään varma liitos ja taataan pieni ylimenovastus. Johtimien asentaminen liittimeen on helppoa sisäänvientikanavan kartiomaisen muodon ansiosta. LIITIN POIKKIPINTA* Z ,5 mm 2 Z6-1 6 mm 2 Z mm 2 Z mm 2 Z mm 2 Z mm 2 johtimien helppo asettelu Nimellisjännite: 450 V Max. käyttölämpötila: 85 C Tiiviysluokitus: IP 20 kiristysruuvi puristus levyn avulla * Eri kaapelikokoja voidaan liittää yhteen liittimeen kun johtimien poikkipintojen summa on vähemmän kuin liittimen kaksinkertainen nimellispoikkipinta. Esim. Z2.5-1 liitinkapasiteetti: 2 x 2,5 mm 2 tai 3 x 1,0 mm 2 ILMAKAAPELEIDEN PYLVÄSKIINNIKKEET AC JA AC Käytetään 8-rakenteisen teräskannatinvaijerilla varustetun kaapelin varmistamiseen pylvääseen. Metallihampaat pureutuvat kannatinvaijerin muovivaipan läpi ja tarrautuvat kannatinvaijeriin. Pylväskiinnikkeessä on avoin, kiilamainen runko. Pituus L AC AC Vaijerin pituus L 260 mm 500 mm Kannatinvaijerin halkaisija 6-10 mm 6-10 mm Kaapelin kiristyslujuus dan dan Materiaali / runko alumiinivalu alumiinivalu Materiaali / hammastus sinkkivalu sinkkivalu Materiaali / vaijeri ruostumaton teräs ruostumaton teräs Paino 300 g/kpl 330 g/kpl Pakkauskoko 50 kpl/laatikko 30 kpl/laatikko Sivu 31

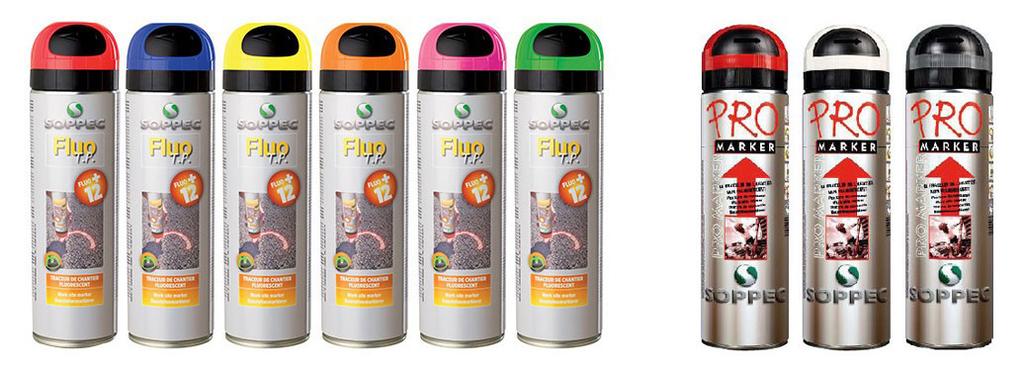

32 SOPPEC MERKINTÄMAALIT Laadukkaat aerosolimaalit ammattilaisille! Tyhjenee viimeiseen pisaraan asti Toimii myös pikkupakkasessa Tarttuu hyvin myös kosteille pinnoille Auki käännettävä korkki suojaa suutinta ja estää tahattomat maalaukset Maalin pysyvyys 9-12 kk Purkkikoko 500 ml, 12 purkkia/laatikko FLUO T.P (fluorisoivat, kirkkaat värit): Punainen, sininen, keltainen, oranssi, pinkki ja vihreä. PROMARKER (näkyvät ja peittävät mattavärit): Punainen, valkoinen ja harmaa. Maaliliitu yhdistää maalin ja liidun parhaat puolet. Maali tarttuu erittäin hyvin jopa öljyisiin, märkiin, kuiviin ja kylmiin pintoihin sekä on säänkestävä. Maaliliitu toimii karkeisiin, ruosteisiin, sileisiin ja likaisiin pintoihin. MAALILIITU Maaliliitu Markal B valkoinen Sisältää oikeaa maalia näkyviin ja kestäviin merkintöihin. Merkinnästä tulee pysyvä yön yli kuivuessaan. Hyvä tarttuvuus karkeisiin, ruostuneisiin ja likaisiin pintoihin. Ei kärkien vaihtoa tai teroittamista. Pahvinen ulkokuori suojaa maaliliitua. Sään- ja UV-kestävä. Käyttölämpötila -45 C 65 C. Kynän koko: Ø 17 x 121 mm Sivu 32
