1 RAUTATIE- TUOTELUETTELO 2014 MAAHANTUONTI - MYYNTI - VARAOSAT - HUOLTO Sivu 1

2 QA-PUTKET RADALLA ISKUNKESTÄVÄÄ PVC-MUOVIA TAIVUTELTAVA RAKENNE SÄÄDETTÄVÄ HALKAISIJA KÄYTTÖ: Poistaa jäykät putkikäyrät Pylväs- ja muuntamo/kytkinkenttänousuihin Putkien korjaukseen, esim. välivetopaikan suljentaan Erikokoisten putkien yhteensovittamiseen (esim. 110 mm/125 mm) Kaapelinousuihin signalointi- ja opastinlaitteille Radan alituksissa asemalaiturien kaapelinousuihin QA-PUTKET (KELTAISET) Tinro. Halkaisija Pituus Halkaisijan Sähkönro. Pakkauskoko (mm) (m) säätöväli (mm) Laatikko Lava , kpl , kpl 240 kpl , kpl 180 kpl , kpl 77 kpl , kpl 60 kpl , kpl 50 kpl Sivu 2

3 QA-PUTKIA RATAYMPÄRISTÖSSÄ: PE-tulppa, 100 mm (tinro. 2606) - Suojatulpaksi 110 mm ja 125 mm QA-putkelle. QA-PUTKEN OMINAISUUKSIA: HALKAISIJAN MUUTTAMINEN QA-putken halkaisija säätyy pyörittämällä putken profi ilia auki tai kiinni, esim. 110 mm keltaisen QA-putken halkaisijaa voi muuttaa välillä mm. JATKAMINEN QA-putki voidaan jatkaa toiseen QA-putkeen pyörittämällä profi ilirakenteet yhteen. TAI QA-putki voidaan jatkaa tavalliseen putkeen pyörittämällä hieman profi ilia auki/kiinni ja asettamalla se sileän putken päälle/sisälle ja kiristämällä kiinni. KATKAISEMINEN QA-putki voidaan katkaista helposti esim. puukolla. Puukko työnnetään putken profi ilin väliin ja käännetään. Sitten putkea väännetään ja profi ili aukeaa. Sivu 3

4 HALKEAVA QA-PUTKI 100 MM Halkeava QA-putki on tarkoitettu suojaamaan kaapeleita maassa esimerkiksi väliaikaisissa työmaa-asennuksissa tai välivetopaikkojen suljennassa. Kaapelit voi suojata myös vaikeissa asennuksissa esimerkiksi kivikoissa. Putkilla voi suojata sähkö- ja telekaapeleita, vesijohtoja sekä paineviemäreitä. Putken puoliskot lukitaan toisiinsa kolmella klipsillä ilman työkaluja ja ne ovat avattavissa ja uudelleenkäytettävissä. Putkia voidaan jatkaa toisiinsa pään muotoilun ansiosta. Edut: Asennus on joustavaa sillä jatkamiskohta sallii noin 10 kulman putkesta toiseen. Nopea ja helppo suljenta pikaklipseillä. Ei muodosta tappavia kaasuja tai halogeeneja. Muodostaa vain vettä ja hiilidioksidia (CO ) sulaessaan. Lämpökestoisuus yli +90 C ennen 2 muodonmuutosta. Tekniset tiedot: Materiaali PP-muovia (polypropyleeni), kierrätysmateriaalia P 1000 mm (hyötypituus/putki 950 mm) x L 145 mm (sisämitta 100 mm) x K 140 mm Paino 2,75 kg/kpl Putket ovat EN standardin mukaisia. Tuotteella on ruotsalainen SRS-standardin hyväksyntä rata-, lentokenttä- ja talonrakennuskohteisiin. Putken väri musta. Eri käyttötarkoituksiin sähkö/tele putket erotetaan toisistaan värillisestä kiinnitysmekanismista, joka voi olla keltainen tai punainen. Sivu 4

5 QA-KOURU SUURJÄNNITEKAAPELEIDEN SUOJAKSI QA-kaapelikouru on tarkoitettu suojaamaan suurjännitekaapeleita maassa alapuolelta ja sivuilta. Asennettaessa kitka ja kivet aiheuttavat pintavaurioita kaapelille. Käytön aikana kaapelit lämpenevät, jolloin niihin saattaa syntyä kivien kohdalle painaumia ja vahinkoja. Kourussa ei ole kantta, jolloin kaapelin sähköisen kuormituksen aiheuttama lämpö johtuu peittävään hiekkakerrokseen eikä vaikuta kaapelin sähköisiin kuormitusominaisuuksiin. Edut: Yksinkertainen ja nopea asentaminen painamalla kourut yhteen Edullinen suojaus Pienentää painaumis- ja nirhaantumisvaurioita asennuksessa ja käytössä Kierrätysmateriaalista Tekniset tiedot: Kourun mitat: P 1200 mm (hyötypituus/kouru 1150 mm) x L 170mm (sisämitta 105mm) x K 80 mm Paino 1,35 kg/kpl Materiaali PP-muovia (polypropyleeni), kierrätysmateriaalia Ei muodosta tappavia kaasuja tai halogeeneja. Muodostaa vain vettä ja hiilidioksidia (CO 2 ) palaessaan. Lämpökestoisuus yli +90 C ennen muodonmuutosta. Sivu 5

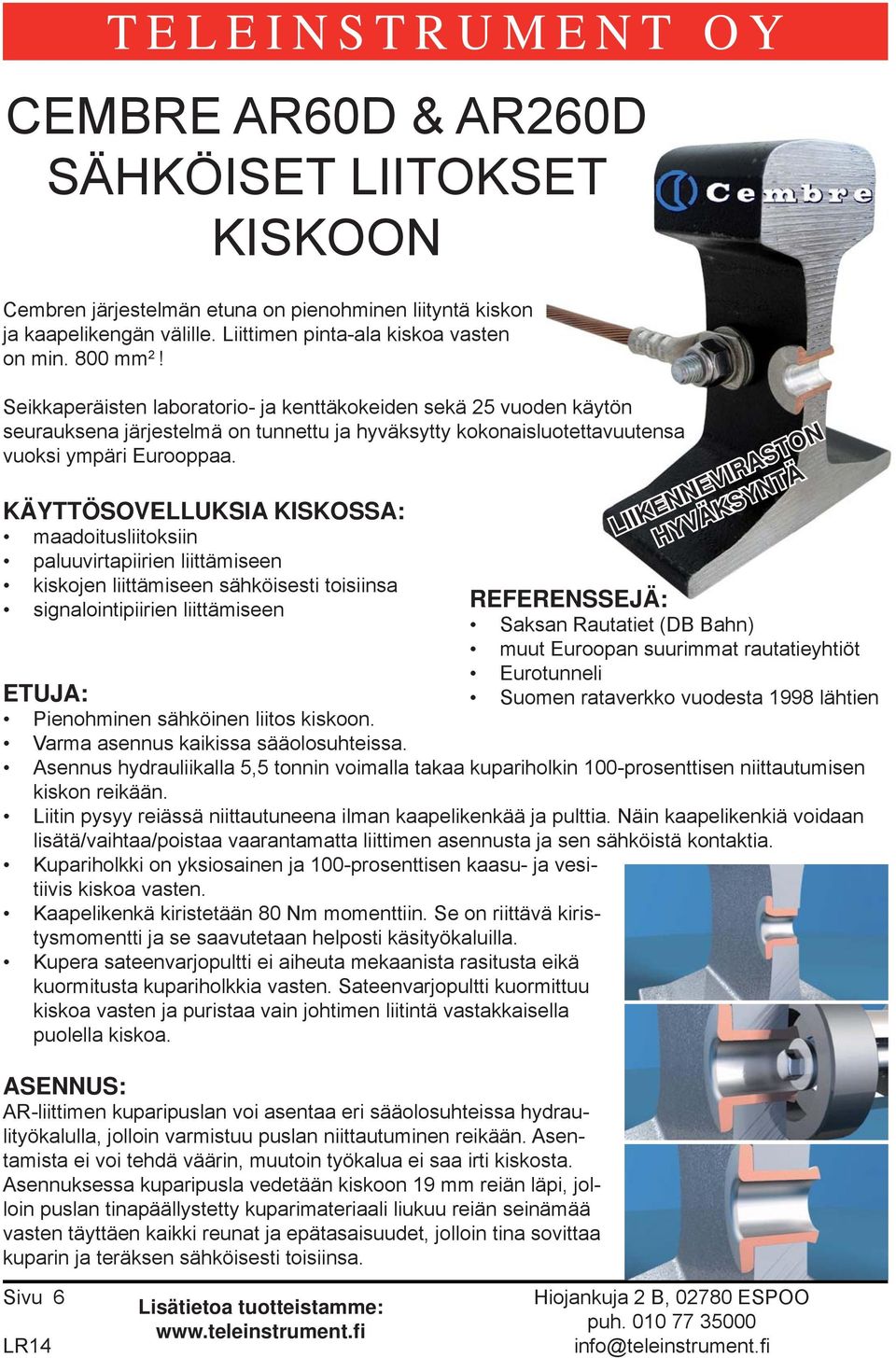

6 CEMBRE AR60D & AR260D SÄHKÖISET LIITOKSET KISKOON Cembren järjestelmän etuna on pienohminen liityntä kiskon ja kaapelikengän välille. Liittimen pinta-ala kiskoa vasten on min. 800 mm 2! Seikkaperäisten laboratorio- ja kenttäkokeiden sekä 25 vuoden käytön seurauksena järjestelmä on tunnettu ja hyväksytty kokonaisluotettavuutensa vuoksi ympäri Eurooppaa. KÄYTTÖSOVELLUKSIA KISKOSSA: maadoitusliitoksiin paluuvirtapiirien liittämiseen kiskojen liittämiseen sähköisesti toisiinsa signalointipiirien liittämiseen REFERENSSEJÄ: Saksan Rautatiet (DB Bahn) muut Euroopan suurimmat rautatieyhtiöt Eurotunneli ETUJA: Suomen rataverkko vuodesta 1998 lähtien Pienohminen sähköinen liitos kiskoon. Varma asennus kaikissa sääolosuhteissa. Asennus hydrauliikalla 5,5 tonnin voimalla takaa kupariholkin 100-prosenttisen niittautumisen kiskon reikään. Liitin pysyy reiässä niittautuneena ilman kaapelikenkää ja pulttia. Näin kaapelikenkiä voidaan lisätä/vaihtaa/poistaa vaarantamatta liittimen asennusta ja sen sähköistä kontaktia. Kupariholkki on yksiosainen ja 100-prosenttisen kaasu- ja vesitiivis kiskoa vasten. Kaapelikenkä kiristetään 80 Nm momenttiin. Se on riittävä kiristysmomentti ja se saavutetaan helposti käsityökaluilla. Kupera sateenvarjopultti ei aiheuta mekaanista rasitusta eikä kuormitusta kupariholkkia vasten. Sateenvarjopultti kuormittuu kiskoa vasten ja puristaa vain johtimen liitintä vastakkaisella puolella kiskoa. ASENNUS: AR-liittimen kuparipuslan voi asentaa eri sääolosuhteissa hydraulityökalulla, jolloin varmistuu puslan niittautuminen reikään. Asentamista ei voi tehdä väärin, muutoin työkalua ei saa irti kiskosta. Asennuksessa kuparipusla vedetään kiskoon 19 mm reiän läpi, jolloin puslan tinapäällystetty kuparimateriaali liukuu reiän seinämää vasten täyttäen kaikki reunat ja epätasaisuudet, jolloin tina sovittaa kuparin ja teräksen sähköisesti toisiinsa. LIIKENNEVIRASTON HYVÄKSYNTÄ Sivu 6

7 CEMBRE KISKOMAADOITUKSEN KOKONAISUUS TYÖVAIHEET LIITTIMET TYÖKALUT TARVIKKEET Kiskoporakone: CY190 putkiporanterä MM REIÄN 2-tahtikone: LD-1P-ECO (19 mm) PORAAMINEN 4-tahtikone: LD-41P PP2 ohjuri CY190 KISKOON (katso s.12-14) putkiporanterälle (katso s.15) Kiskoliittimet: Kiskoliittimen OG13.2 vedin Yksipuolinen: asennustyökalu: kiskoliittimen kuparipuslan AR60D Käsitoiminen: asentamiseen 2. KISKOLIITTIMEN Kaksipuolinen HTEP CAL19.20 mittatulkki ASENNUS AR260D Akkukäyttöinen: reiän toleranssin BTEPD2 mittaamiseen (katso s.9) 3. KAAPELIKENGÄN PURISTUS JOHTIMEEN (katso s.8) Kaapelikengät: 25 mm 2 : CA25-M12 50 mm 2 : DR50-12 Hydraulipuristuspihti B500 Puristusleuat B500 pihdille MB52-50 katkaisuleuat 50 mm 2 teräskuparille (katso s.10) (katso s.33-34) (katso s.10) Sivu 7

8 AR60D - YKSIPUOLINEN SÄHKÖINEN KISKOLIITIN Maadoituskäytössä liittimeen voidaan liittää yksi johdin suuntaan. Katso asennustyökalut s.9. Mutteri M12 Aluslaatta Kuparipusla Sateenvarjoteräspultti M12 AR60D pakkauksen sisältö: kuparipusla sateenvarjo-teräspultti M12 (AISI304L, sinkitty) itselukkiutuva teräsmutteri M12 (ruostumaton teräs A3P) teräsaluslaatta M12 (ruostumaton teräs A2, halkaisija 24/13mm) AR260D - KAKSIPUOLINEN SÄHKÖINEN KISKOLIITIN Maadoituskäytössä liittimeen voi asentaa yhden johtimen suuntaansa molemmille puolille eli yhteensä 4 johdinta. Asennettaessa kuparipusla niittautuu kiskoon ja vastakappaleen sisäpuolista kartiota vasten ja liitos pysyy kiskossa ilman ulkopuolista puristusta, myös ilman pulttia. Katso asennustyökalut s.9. Pultti M12 Aluslaatta Mutteri M12 Aluslaatta Kuparipusla Kuparipuslan vastakappale AR260D pakkauksen sisältö: kuparipusla kuparipuslan vastakappale M12x70 teräspultti (A2-70, sinkitty) itselukkiutuva teräsmutteri M12 (ruostumaton teräs A3P) 2 kpl teräsaluslaattoja M12 (ruostumaton teräs A2, halkaisija 24/13 mm) Sivu 8

9 CEMBRE AR60D JA AR260D KISKOLIITTIMIEN ASENNUSTYÖKALUT HTEP Käsitoiminen hydraulivetotyökalu kiskoliittimien asentamiseen. Asennusvoima: 55 kn Paino: 3 kg Mitat: - runko: pituus 275 mm leveys 130 mm - puristuspää:pituus 106 mm Hydraulityökalun toimitus sisältää: HTEP hydraulityökalun, jonka pää on liitetty runkoon 900 mm pitkällä letkulla. 2 kpl OG13.2 vedintä CAL19.20 mittatulkin HTEP/AR60 ja -AR260 sovittimet teräksisen kuljetuslaatikon HTEP toimitetaan teräksisessä kuljetuslaukussa, jonne työkalun lisäksi mahtuvat myös tarvikkeet. BTEPD2 Akkukäyttöinen hydraulivetotyökalu kiskoliittimien asentamiseen. Asennusvoima: Paino: Akku: Hydrauliletkun pituus: 55 kn 4,1 kg 14,4V 3,0Ah Li-Ion 900 mm BTEPD2 toimitus sisältää: BTEPD2 työkalun rannelenkin ja olkahihnan kanssa 2 kpl akkuja verkkovirtapikalaturin 2 kpl OG13.2 vedintä CAL19.20 mittatulkin HTEP sovitin AR60D ja AR260D-liittimille kankaisen kuljetuslaukun LISÄTARVIKKEITA: OG13.2 vedin kuparipuslan vetämiseen OG13.2T vedin kuparipuslan vetämiseen (voidaan jättää kiinni vetopäähän) CAL19.20 mittatulkki reiän toleranssin mittaamiseen HTEP/AR260 sovitin vetopäähän AR60D ja AR260D liittimien asentamiseen HTEP/AR60 sovitin AR60D liittimen asentamiseen ECR1 poisvedin kiskoliittimien poistamiseen kiskosta Sivu 9

10 CEMBRE KAAPELIKENGÄT JA C-LIITTIMET KAAPELIKENGÄT KÄYTETTÄVÄKSI KISKOLIITTIMIEN KANSSA: Johtimen poikkipinta / pulttikoko Kaapelikenkä Kiskoliittimen päähän 25 mm 2 / 12 mm CA25-M12 50 mm 2 / 12 mm DR50-12 Johtimen toiseen päähän, esim. pylvääseen 25 mm 2 / 10 mm CA25-M10 50 mm 2 / 10 mm DR50-10 MB52-50 KATKAISULEUAT Näillä leuoilla puristustyökalulla voi katkaista 50 mm 2 teräskuparijohtimen. Sopii HT51, B51 ja B500 työkaluihin. C-LIITTIMET POIKKIPINTA C-LIITIN (mm 2 ) SUORA HAARA ,5 C16-C C25-C C50-C C50-C ,5 C70-C25N Kuvassa 50 mm 2 johtimen jatkaminen 25 mm 2 johtimeen C50-C25 liittimellä. Sivu 10

11 SFK JOHTIMEN KISKOKIINNIKE Kiskon jalkaan kiinnitettävä klipsi 25 ja 50 mm 2 johtimille. Kiinnike työnnetään paikalleen kiskon sivusta jalan ali, jolloin se puristaa johtimen tukevasti kiskoa vasten. PRC1 LIITINSUOJA AR60D & AR260D -KISKOLIITOKSILLE, JÄLKIASENNETTAVA PRC1, jälkiasennettava liitinsuoja, myös kaksipuoleisena AR260D-kiskoliitokselle. Liitinsuoja asennetaan kiskoon kahdella kiinnikkeellä. Kiinnikkeet tulevat kiskon alle ja reunoihin kiinni, ja kiristetään pulteilla. PRC1 pakkauksen sisältö: liitinsuoja (mitat: 150x80x132 mm) 2 kpl kiinnikkeitä pultteineen Kiinnitys kiskoon tapahtuu alta päin kahdella kiinnikkeellä. Kuvassa näistä toinen. ADB1 LIITINSUOJA AR60D KISKOLIITOKSELLE - suojaamaan kaapelikenkää mekaaniselta rasitukselta, esim. talvella lakaisukoneelta ADB1 liitinsuoja asennetaan AR60D kiskoliitosta tehtäessä. Liitinsuoja sijoitetaan kiskon ja AR60D kiskoliitoksen kuparipuslan väliin. Kun kuparipusla vedetään kiskoon kiinni, liitinsuoja on pysyvästi kiinni. Liitinsuoja on kaksiosainen. Pohjaosa, joka kiinnitetään AR60D kiskoliitokseen ja suojakansi, joka kiinnittyy pohjaosaan pultilla. ADB1 pakkauksen sisältö: - AR60D kiskoliitos, täydellinen - 2-osainen liitinsuoja Sivu 11

12 CEMBRE KISKOPORAKONEET Pienen kokonsa ansiosta porakoneemme säästävät huomattavasti aikaa sallimalla poraamisen ahtaissa paikoissa, jolloin ei tarvitse poistaa kiskokiinnityksiä. Luotettavat ja pitkäikäiset Honda ja Kawasaki polttomoottorit. Porauskapasiteetti: - Putkiporanterillä mm koneesta riippuen max. 50 mm paksuun kiskoon - Erikoisterillä 7-27,5 mm koneesta riippuen max. 45 mm paksuun kiskoon. Porakoneessa on jäähdytys-/voitelujärjestelmä. Järjestelmä koostuu porakoneen sisäisestä jäähdytyskanavasta ja erillisestä pumpattavasta painesäiliöstä, jonka letku liitetään porakoneeseen pikaliittimen avulla. Putkiporanteriä käytettäessä jäähdytyskanava avautuu itsestään kun terä painetaan kiskoa vasten, jolloin jäähdytys-/voiteluneste purkautuu putkiporanterän läpi suoraan porattavaan reikään. TOIMIPISTEESSÄMME ON CEMBRE KISKOPORAKONEIDEN HUOLTO-, KORJAUS- JA VARAOSAPALVELU. Iso kantokahva Luotettavat Honda ja Kawasaki moottorit Tukeva karan liikutuskahva helpottaa poraamista Kiristys kiskoon tapahtuu pyörittämällä kahvasta Pikalukitus kiskokiinnikkeessä Kestävä alennusvaihteisto Sivu 12 Kahvan vapautusnapin avulla voidaan säätää kahvan asento siten että reikä saadaan porattua yhdellä kahvan liikkeellä Terän voitelujärjestelmä Kisko-/sovelluskohtaiset kiskosovitteet kohdistavat terän helposti ja tarkasti

13 POLTTOMOOTTORIKÄYTTÖISET KISKOPORAKONEET (KATSO EDELLISEN SIVUN KUVA) LD-1P-ECO Tehokas ja porauskapasiteetiltaan laaja kiskoporakone Porauskapasiteetti (halkaisija) 7-40 mm Paino DBG-F2 kiinnikkeen kanssa 18,9 kg Kawasaki kaksitahtikone: Kuutiotilavuus 45,4 cm3 Teho 1, rpm Polttoaine 2% öljybensiinisekoitus 98E5 Käynnistys vetonarulla Automaattinen keskipakokytkin LD-41P Hiljaisempi nelitahtikone Porauskapasiteetti (halkaisija) 7-38 mm Paino DBG-F2 kiinnikkeen kanssa 19,5 kg Honda nelitahtikone: Kuutiotilavuus 3 35,8 cm Teho 1, rpm Polttoaine 98E5 Käynnistys vetonarulla Automaattinen keskipakokytkin SÄHKÖKÄYTTÖISET KISKOPORAKONEET LD-2E Porauskapasiteetti (halkaisija) 7-33 mm Paino DBG-F kiinnikkeen kanssa 17,0 kg Yksivaihe sähkömoottori: Syöttöjännite 230 V 50 Hz Teho 1800 W LD-4EF Porauskapasiteetti (halkaisija) 7-40 mm Paino DBG-F kiinnikkeen kanssa 17,0 kg Yksivaihe sähkömoottori: Syöttöjännite 230V 50Hz Teho 1800 W LD-4EF kiskoporassa on kaksi pyörimisnopeutta: Nopeus 280 rpm alle 28 mm ja 250 rpm mm terille. KISKOPORAKONEIDEN MUKANA TOIMITETTAVAT TARVIKKEET: DBG-F2 kiinnityslaitteisto, jolla porakone kiinnitetään kiskoon ylhäältä päin. Ohjurit jäähdytysjärjestelmän säätöön putkiporanterien kanssa. Avartaja DPE jäähdytysjärjestelmän avaamiseen APE-sovittimien kanssa erikoiskierreterille Ø9-12 mm. Suutin ARE jäähdytysnesteen ulkoista käyttöä varten. Sopii suoraan SR5000 jäähdytysyksikön letkuun. Kiinnitysruuvit poranterien kiinnittämiseksi akselille ja porausjigien kiinnittämiseksi etulevyyn.n. Perus työkalut porakoneen huoltoon ja käyttöön Polttoaineensekoitussuhteen mittari 100 ml öljypurkki alennusvaihteen ensiöljyn vaihtoon SR5000 jäähdytysyksikkö 5 litran säiliöllä Sivu 13

14 ERIKSEEN TILATTAVIA TARVIKKEITA: VAL LD teräskotelo kiskoporille VAL MPA työkalukotelo tarvikkeille LR2 jäähdytys-/voitelu-/leikkuuneste, 3 litran kanisteri Biohajoava, kasvisöljypohjainen. Sekoitetaan veteen 5-10 % seossuhteessa. LR3 pakkasneste, 3 litran kanisteri Sekoitetaan LR2-vesi-seokseen: - 5 % suhteessa 0 C asteessa - 20 % suhteessa -10 C asteessa KISKOSOVITTEET Poran kiinnittämiseksi oikeaan asentoon kiskolle, jolloin mahdollistetaan poraus rautatiestandardien mukaisesti neutraaliakselille: MPAF S41: K435 kiskolle (60,5 ± 0,5 mm) MPAF UIC54: 54E1 kiskolle (70 ± 0,5 mm) MPAF UIC60: 60E1 kiskolle (76,25 ± 0,5 mm) MPAF RI60N: Ri59, Ri60 ja Ri60N (73 mm ± 0,5 mm) (mitat kiskon jalan alapinnasta) MPAS RI60N: Ri 60N kiskolle vedenpoistoreikien pystyporausta varten DBG-LF2 kiinnityslaitteisto kiskoon (pitkällä varrella), jossa on kääntyvä työvarsi poran kiinnittämiseksi kiskoon ja raidekiinnikkeisiin ylhäältä päin. Soveltuu Ri59, Ri60 ja Ri60N kiskoille. ERIKOISSOVELLUSVARUSTEITA ON SAATAVISSA. KYSY NÄISTÄ. ESIMERKIKSI ERI AKSELINLASKIJAVALMISTAJIEN ASENNUSKORKEUDEN JA MITTOJEN MUKAISIA PORAUSJIGEJÄ. Sivu 14

15 CEMBRE PUTKIPORANTERÄT mm Näillä terillä porataan nopeasti tarkkoja, kerralla loppuun tehtäviä reikiä. Kiskoporakoneen automaattinen jäähdytys-/voitelujärjestelmä pienentää kitkaa ja estää lämmönmuodostumisen porauksen aikana. Normaalioloissa putkiporalla voi tehdä reikää riippuen kiskon kovuudesta ennen poranterän uudelleen teroittamista. Terän voi teroittaa uudelleen 3-6 kertaa. Lyhyt putkiporanterä Ohjuri Halkaisija (mm) Pitkä putkiporanterä CY CY135 13,5 - CY160 PP1 16 CY160L CY CY170L CY175 17,5 - CY CY180L CY x) CY190L CY CY200L CY CY210L CY CY220L CY CY230L CY CY240L CY250 PP2 25 CY250L CY y) CY260L CY CY270L CY275 27,5 - CY CY280L CY CY290L CY CY300L CY CY320L CY CY CY x) Kiskomaadoitukseen (AR60D ja AR260D) y) Lämpösauvoille Ohjuri PPL1 PPL2 Lyhyen putkiporanterän max. poraussyvyys = 25 mm Pitkän putkiporanterän max. poraussyvyys = 50 mm CY190 putkiporanterä + PP2 ohjuri Sivu 15

16 CEMBRE ERIKOISKIERRETERÄT 7-22 mm Näiden terien käyttö takaa porauksen onnistumisen. Puoliautomaattinen jäähdytysvoitelujärjestelmä pienentää kitkaa ja estää lämmönmuodostumisen porauksen aikana. Normaalioloissa kierreterillä voi porata reikää riippuen kiskon kovuudesta ennen terän uudelleen teroittamista. Erikoiskierreteriä voi teroittaa uudelleen 5-10 kertaa. Halkaisija (mm) Erikoiskierreterä Sovitin Avartaja 7 PE70 APED 70 Ilman 8 PE80 APED 80 DPE avartajaa 9 PE90 APE 90 9,5 PE95 APE 95 DPE 10 PE100 APE PE120 APE z) PE130 APED ,5 PE135 Ilman 14 PE140 PE150 APED 135/165 DPE avartajaa 16 PE PE PE180 DPE 19 PE190 Ilman sovitinta 21 PE PE220 z) akselilaskijoille APED-sovittimet ovat APE-sovittimen ja DPE-avartajan yhdistelmiä. Käytettäessä APED-sovitinta ei tarvita DPEavartajaa. APED 135/165 APE-sovittimien kanssa tarvitaan DPE-avartaja. Avartaja aukaisee kiskoporakoneen jäähdytys-/voitelukanavan. DPE PE 90 - PE 120 (Ø 9-12 mm) DPE APE 90 - APE 120 DPE PE PE 220 (Ø mm) 17 mm ja suuremmat kierreterät sopivat suoraan kiskoporakoneeseen. Käytä vain DPE-avaratajaa. Sivu 16

17 AJOLANKATYÖKALUT AJOLANGAN KATKAISUTYÖKALUT Hydraulitoimisilla katkaisutyökaluilla ajojohtimen katkaisu on helppoa, nopeaa ja katkaisujäljestä tulee erittäin siisti ja kohtisuora. Ajolangan poikkipinnan mukaan työkalulle tarvitaan leukasarja, jonka väliin ajolanka puristetaan. Katkaisuterä katkaisee ajolangan leukasarjaa vasten erittäin siististi. Leukasarjat seuraaville ajolangoille: 80 mm 2 MFC-AC mm 2 MFC-AC mm 2 MFC-AC 120 B-TFC2 Akkukäyttöinen ajolankaleikkuri. Työkalu toimitetaan 2 akun, akkulaturin ja kantohihnan kanssa muovisessa kuljetuslaukussa, jossa on myös säilytyspaikat 3 leukasarjan säilytykseen. Mitat: pituus 293 mm leveys (sis. kahvan) 99 mm korkeus (sis. kahvan) 352 mm Paino: 5,0 kg Akku: 14,4V 3,0Ah Li-Ion Li-Ion akku HT-TFC Käsikäyttöinen katkaisutyökalu. Toimitetaan muovisessa laukussa. Maksimi työskentelypaine: 600 bar Mitat: pituus 373 mm leveys (sis. kahvan) 159 mm korkeus (sis. kahvan) 257 mm Paino: 3,6 kg RH-TFC RH-TFC katkaisupää voidaan liittää 700 barin paineen tuottavaan hydraulipumppuun. Katso s.39 hydraulipumput. Maksimi työskentelypaine: 700 bar Mitat: pituus 196 mm leveys (kahva kiinni) 159 mm leveys (kahva auki) 257 mm Paino: 3,1 kg Sivu 17

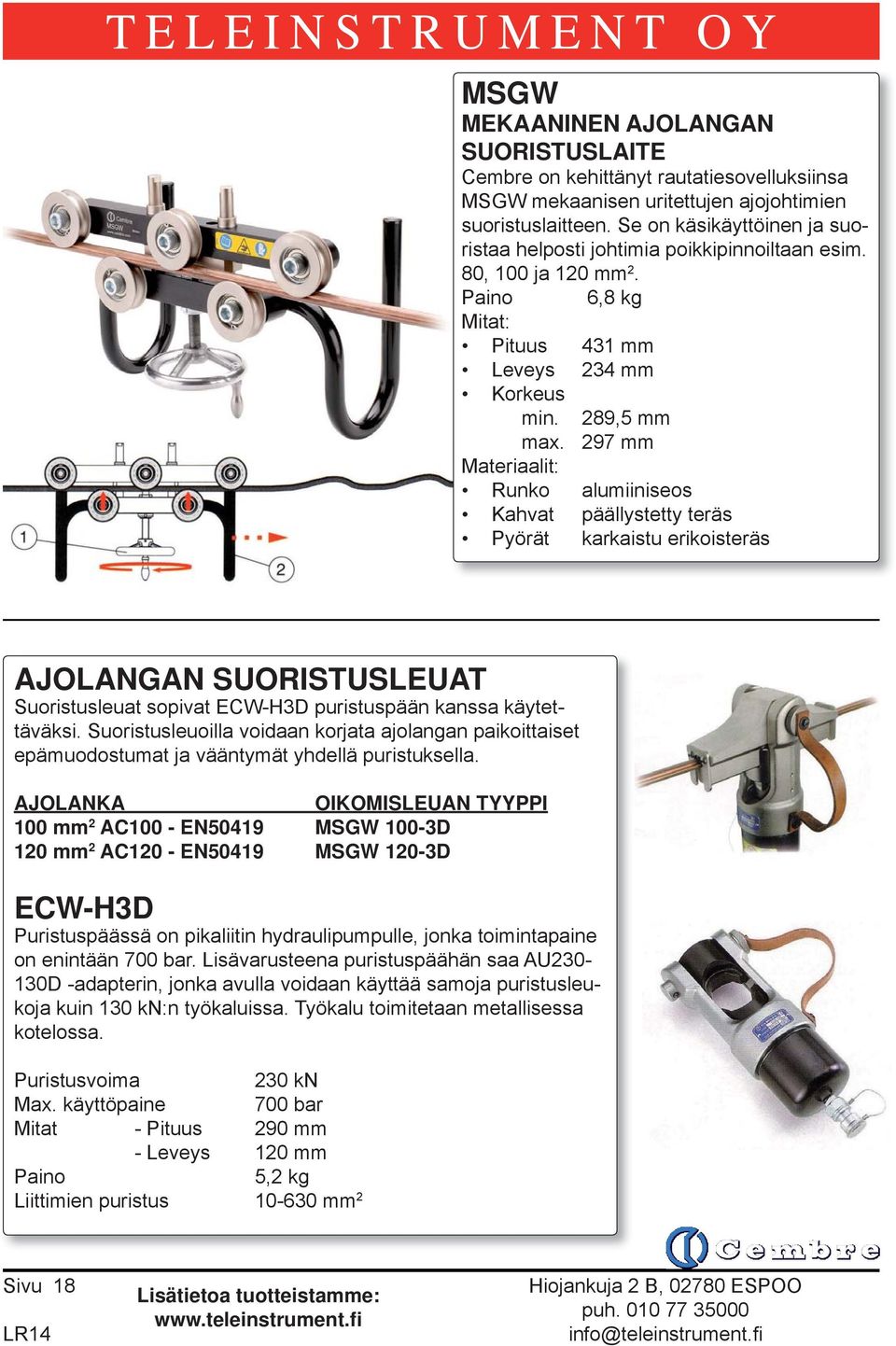

18 MSGW MEKAANINEN AJOLANGAN SUORISTUSLAITE Cembre on kehittänyt rautatiesovelluksiinsa MSGW mekaanisen uritettujen ajojohtimien suoristuslaitteen. Se on käsikäyttöinen ja suoristaa helposti johtimia poikkipinnoiltaan esim. 80, 100 ja 120 mm 2. Paino 6,8 kg Mitat: Pituus 431 mm Leveys 234 mm Korkeus min. 289,5 mm max. 297 mm Materiaalit: Runko alumiiniseos Kahvat päällystetty teräs Pyörät karkaistu erikoisteräs AJOLANGAN SUORISTUSLEUAT Suoristusleuat sopivat ECW-H3D puristuspään kanssa käytettäväksi. Suoristusleuoilla voidaan korjata ajolangan paikoittaiset epämuodostumat ja vääntymät yhdellä puristuksella. AJOLANKA OIKOMISLEUAN TYYPPI 100 mm 2 AC100 - EN50419 MSGW 100-3D 120 mm 2 AC120 - EN50419 MSGW 120-3D ECW-H3D Puristuspäässä on pikaliitin hydraulipumpulle, jonka toimintapaine on enintään 700 bar. Lisävarusteena puristuspäähän saa AU D -adapterin, jonka avulla voidaan käyttää samoja puristusleukoja kuin 130 kn:n työkaluissa. Työkalu toimitetaan metallisessa kotelossa. Puristusvoima 230 kn Max. käyttöpaine 700 bar Mitat - Pituus 290 mm - Leveys 120 mm Paino 5,2 kg Liittimien puristus mm 2 Sivu 18

19 AD-GW TYÖPIDIN AJOLANGAN JATKAMISEEN AD-GW työpitimellä kohdistetaan jatkettavien ajolankojen päät yhteen tarkasti ja turvallisesti. AD-GW auttaa pitämään ajolangat oikeassa asennossa lähellä toisiaan, jotta jatko saadaan asennettua paikalleen. AD-GW nopeuttaa ja helpottaa ajolankojen jatkamista. AD-GW työpitimessä on koukut molemmissä päissä, joilla se kiinnitetään vinsseihin kiinni. Ohjainpyörät Urallinen ajolanka AD-GW HC-GW vääntötyökalulla voidaan kääntää, vääntää ja ohjata ajolankaa jatkoa asennettaessa. SAMMAKKO Säilytettävä ajolanka Katkaisukohta Uusi ajolanka SAMMAKKO Koukku Koukku VINSSI Korvattava ajolanka FTGW AJOLANKAJATKO Jatkolla voidaan liittää ajolangat yhteen ilman ajolankojen muovaamista. Jatko soveltuu erinomaisesti kuluneen ja uuden ajolangan yhteenliittämiseen. Jatko tasaa kuluneen ja uuden ajolangan välisen korkeuseron ja siten takaa yhtenäisen ja tasaisen kulun virroittimelle. Voidaan ripustaa kiinnitysrenkaasta. Jatko toimii moitteettomasti 180 km/h nopeuksiin asti. DB Ag on hyväksynyt FTGW100 jatkon 200 km/h nopeuksiin asti. AJOLANKA JATKO 100 mm 2 FTGW mm 2 FTGW 120 (voidaan liittää myös 100 mm 2 ja 120 mm 2 yhteen) Sivu 19

20 CEMBRE ROBOKATTA AUTOMAATTINEN KISKOSAHA SUORITTAA KISKON KATKAISUN ILMAN KÄYTTÄJÄN VÄLITÖNTÄ LÄSNÄOLOA KISKOSAHA RDS-14P OMINAISUUDET: Nopea ja tarkka katkaisu automaattisen tukivarren ansiosta Säätyvä pyörimisnopeus takaa tehokkaan katkaisun, optimoidun kulutuksen ja laikan tasaisen kulumisen Metallinen laikansuoja tarjoaa hyvän näkyvyyden kiskoon ja suojaa kipinöiltä Kiskosaha RDS-14P varustettuna automaattisella tukivarrella AA-RDS on itsenäisesti toimiva robottisaha; tehokas ja kohtisuora katkaisujälki automaattisesti. Järjestelmää voidaan käyttää myös manuaalisesti, jolloin tukivarsi kannattelee sahan painoa ja mahdollistaa suoran katkaisun. Automaattisessa katkaisussa käyttäjä voi olla katkaisuoperaation ajan poissa sahan läheisyydestä ja näin välttää altistumisen seuraaville: EI TÄRINÄÄ EI HAITALLISTA PÖLYÄ EI KIPINÖITÄ EI PAKOKAASUJA VÄHÄINEN MELU Kantokahvan teräsrakenne suojaa moottoria Automaattinen moottorinsammutus katkaisun lopussa Automaattinen hälytys ilmansuodattimen puhdistusta varten Kaukosäädin moottorin sammuttamiseen Sivu 20

21 RDS-14P KISKOSAHA TEKNISET TIEDOT: moottori: 2-tahtikone, Husqvarna (5,8 kw), 5-vaiheinen ilmansuodatus hihnaveto keskipakokytkimellä polttoainetankki: 1,25 litraa katkaisulaikka: 350/400 mm (14-16 ) laikan kiinnitysakseli: 25,4 mm (1 ) mitat: - pituus 798 mm - leveys 285 mm - korkeus 440 mm paino - saha 19 kg - tukivarsi 19,8 kg AA-RDS AUTOMAATTINEN TUKIVARSI Kiskosahan moottorin liikuttamana tukivarsi simuloi kokeneen käyttäjän katkaisuliikettä Tukeva kiinnitys kiskoon Kiinnikkeessä katkaisukohdan tarkka merkki Kiskosahan puoli voidaan helposti ja nopeasti vaihtaa ilman kiinnikkeen irrottamista kiskosta Voidaan lukita ylä-asentoon kohdistamisen ja käynnistämisen ajaksi Voidaan käyttää myös manuaalisesti LISÄVARUSTEITA: VAL RDS Kuljetuslaukku RDS-14P kiskosahalle ja AA- RDS automaattiselle tukivarrelle. SSR1 Katkaisutuki lyhyiden kiskojen katkaisuun. KORKEALAATUISET KATKAISULAIKAT CRDL4381: 355x25,4 mm CRDL6401: 406x25,4 mm Sivu 21

22 CEMBRE ISKUMUTTERINVÄÄNTIMET POLTTOMOOTTORIKÄYTTÖINEN VÄÄNNIN NR-11P Cembren valmistama iskuväännin NR-11P on suunniteltu mutterien ja pulttien kiristämiseen ja löysäämiseen rautatie-, rakennus-, öljy-, ja kaivosteollisuudessa ja telakoilla. Laitteen max. vääntömomentti on 2500 Nm ja sen vääntömomentin valitsijassa on matalat momentin asetukset mutterin kiristämiseen ja korkeat asetukset mutterin irroittamiseen Nm! MOMENTINVALITSIN - 5 eri momenttia 3 KW POLTTOMOOTTORI KOLHUILTA SUOJAAVA TUKI- RAKENNE/KANTO- KAHVA KAASUPAINIKKEET KAHDESSA KOHTAA VAAKA- JA PYSTY- KÄYTTÖÄ VARTEN PYÖRIMISSUUNNAN- VALITSIN pehmeä vaihto KIINNITYSKOHTA kiinnityssarjalla voidaan liittää tukikärryyn CS-SD ISKUYKSIKKÖ TEKNISET TIEDOT: Kiristettävän pultin max. halkaisija 33 mm Paino (kuivana) 18,5 kg Mitat 620x270x431 mm Max. vääntömomentti 2500 Nm Suunnanvaihto Manuaalinen 3 asentoa Pienennysvaihde Öljykylpy Iskupää neliö 25,4 mm (1 ) Kaksitahtikone, yksisylinterinen, ilmajäähdytteinen: - Kuutiotilavuus 55 cm 3 - Teho 3 kw - Polttoaine 98E5 - Polttoainesäiliön tilavuus 1,2 l - Kierrosluku - tyhjäkäynti 2800 rpm - iskukuormitettuna 7000 rpm - Sytytys Digitaalinen - Kytkin Automaattinen keskipakokytkin - Käynnistys Vetonarulla VAIHDELAATIKKO 2500 Nm! 1 NELIÖAKSELI Tukikärry CS-SD-TA Katso s.23 Sivu 22

23 SÄHKÖKÄYTTÖINEN VÄÄNNIN NR-13E VÄÄNTÖMOMENTTI 2500 NM! OMINAISUUDET: Sähkömoottori 230V, 50-60Hz, 3kW 5 momentin säätöä Paino 21 kg ISKUVÄÄNTIMIEN HYLSYT JA TARVIKKEET Hylsy W21x28, 1 /21x28 mm Hylsy W36, lyhyt, 1 /36 mm Hylsy WL38, pitkä, 1 /38 mm Hylsy WL41, pitkä, 1 /41 mm Hylsy W46, lyhyt, 1 /46 mm Myös muita kokoja! -> Vossloh Skl 14 raideruuveille -> K43 sidekiskon pulteille -> K43 sidekiskon pulteille -> 54E1 ja 60E1 sidekiskojen pulteille -> 60E1 eristysjatkoksen pulteille TUKIKÄRRY CS-SD-TA Tukikärry CS-SD-TA on säädettävä ja soveltuu raideleveyksille mm. Tukikärryyn voidaan kiinnittää iskuvääntimet NR-11P ja NR- 13E, ja ratapölkkypora SD-9P. Tukikärryssä on kaasujousella toimiva työkalua kannatteleva varsi, joka liikkuu pystysuunnassa ja kääntyy vaakatasossa. Varsi keventää työkalun käyttöä ja mahdollistaa ergonomisen työasennon. Tukikärryssä on eristetyt renkaat, jotta se ei ole kosketuksissa radan sähköpiirien kanssa. Kärryn saa purettua kolmeen osaan, jolloin se on helppo kuljettaa ja varastoida. Tukikärry toimitetaan puisessa kuljetuslaatikossa. Iskumutterinväännintä voidaan käyttää myös vaakatasossa. Kone ripustetetaan tukikärryyn kiinnityssarjalla KCS-NR (katso viereinen kuva). Sivu 23

24 CEMBRE HYDRAULITYÖKALUT Cembre hydraulityökaluissa kaksinopeuksinen toiminta tarkoittaa, että terien/leukojen lähestymisvaihe on nopea, mutta katkaisun/ puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. 2x 1x LÄHESTYMIS- PURISTUS- NOPEUS NOPEUS Ylipaine-/turvaventtiili estää hydrauliikan rikkoutumisen ja takaa turvallisen työskentelyn. Katkaisu-/puristuspäät kääntyvät hyvän työasennon saavuttamiseksi sekä avautuvat pikasalvasta, jolloin kaapelin katkaiseminen väliltä on nopeaa ja liittimen asettaminen työkaluun helppoa. LI-ION AKUT 14,4 V ja 18 V TYÖKALUISSA: voidaan ladata koska tahansa, eikä varauskyky heikkene hidas varauksen itsepurkaus Akkutoimisissa työkaluissa akkuvarauksen näyttö. Akkutoimiset työkalut toimitetaan kahden akun, pikalaturin ja olkahihnan kanssa kuljetuslaukussa (puristuspihtien kuljetuslaukussa on paikat puristusleuoille). Sivu 24

25 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE KATKAISUTYÖKALUN VALINTATAULUKKO TERÄKSELLE: Teräs (halkaisija mm) Alumiini- & (kupari)sauvojen halkaisija (mm) Työkalu (23) B35-TC025, B-TC026 Erityisesti harusvaijereille, HT-TC026Y halkaisija max. 25 mm (32) HT-TC041, B-TC04, B-TC (38) HT-TC055, B-TC055 HT-TC026Y - erityisesti harusvaijereille Työkalussa on lujat terät harusvaijereita varten ja ylipaineventtiili aukeaa vasta 880 barin paineessa. max. katkaisuhalkaisija 25 mm paino 3,4 kg mitat: 395 / 129 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta Tarvikkeita: - alaterä HT-TC026Y Katkaisukyky seuraavan sivun taulukossa. HT-TC026Y leikkurit toimitetaan vahvassa kangaslaukussa, joka voidaan kiinnittää esim. vyölle kiivettäessä mastoon. B35-TC025 Yhdenkäden erittäin kevyt ja pieni akkukäyttöinen katkaisutyökalu. Yksinopeuksinen katkaisu. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 25 mm mitat: 377 / 66 / 114 mm, paino 3,0 kg työkalun pää kääntyy 180 akku: 9,6V 2,0Ah Ni-MH Sivu 25

26 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE B-TC026 Nopea akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 25 mm mitat: 295 / 94 / 302 mm, paino 4,0 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Tarvikkeita: - alaterä B-TC026 Katkaisupää aukeaa pikasalvasta Katkaisupää kääntyy 180 NOPEA JA KEVYT (4,0 kg) Sininen led-rivi näyttää akun varauksen jokaisen puristuksen jälkeen Moottorin tehokas tuuletus takaa pitkän käyttöiän Käyttö- ja vapautuspainikkeet helpot käyttää Tasapainoinen yhden käden työkalu. Mitat: 295 / 94 / 302 mm Tehokas Li-Ion akku: 14,4V 3,0Ah HT-TC026, B35-TC025 ja B-TC026 leikkurien katkaisukyky: Materiaali Murtolujuus (dan/mm 2 ) Max. ulkohalkaisija (mm) B35-TC025 HT-TC026 ja B-TC026 Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim.19x2,3 mm) 11 (esim.19x2,2 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. Duck ja Sustron) x3,60 + 7x2,80 = 22,80 mm = 22,80 mm Teräs Kupari Alumiini Sivu 26

27 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE B-TC04 Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 40 mm paino 7,3 kg mitat: 492 / 100 / 250 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Tehokas Li-Ion akku: 14,4V 3,0Ah Katkaisupää on helppo aukaista vetämällä lukitustappi irti B-TC0405 Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 40 mm paino 6,7 kg mitat: 438 / 94 / 298 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Käyttö- ja vapautuspainikkeet helpot käyttää Sininen led-rivi näyttää akun varauksen jokaisen puristuksen jälkeen Moottorin tehokas tuuletus takaa pitkän käyttöiän Työkalut toimitetaan teräksisessä kuljetuslaukussa kahden akun, pikalaturin ja olkahihnan kanssa. Tehokas Li-Ion akku: 14,4V 3,0Ah Sivu 27

28 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE HT-TC041 Käsitoiminen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 40 mm paino 5,8 kg mitat: 550 / 144 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta TC04 -KATKAISUPÄÄ Hydraulipumppuun liitettävä katkaisupää. Toimitetaan teräksisessä kuljetuslaukussa. Katso hydraulipumput sivulta 39. max. katkaisuhalkaisija 40 mm max. käyttöpaine 700 bar paino 4,0 kg mitat 311 / 100 mm 3/8 NPT pikaliitin (uros) HT-TC041, B-TC0405 ja TC04 leikkurien katkaisukyky: Materiaali Murtolujuus (dan/mm 2 ) Max. ulkohalkaisija (mm) Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim. 19 x 2,3 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. Finch) (esim. 54 x 4, x 2,62 = 39,20 mm) Teräs Kupari Alumiini Sivu 28

29 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE HT-TC055 Käsitoiminen hydraulileikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 55 mm mitat: 595 / 144 mm, paino 8,3 kg työkalun pää kääntyy 330 kaksinopeuksinen toiminta B-TC055 Tehokas akkukäyttöinen leikkuri. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 55 mm mitat: 483 / 94 / 298 mm, paino 9,1 kg työkalun pää kääntyy 320 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion HT-TC055, B-TC055 ja TC055 leikkurien katkaisukyky: TC055 Hydraulipumppuun liitettävä katkaisupää. Katso hydraulipumput sivulta 39. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 55 mm max. käyttöpaine 700 bar mitat: 357 / 134 mm, paino 6,6 kg Materiaali Murtolujuus (da N/mm 2 ) Max. ulkohalkaisija (mm) Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim. 19 x 2,3 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. 83 x 4, x 2,80 = 50,00 mm) Teräs Kupari ,5 Alumiini Sivu 29

30 CEMBRE HYDRAULILEIKKURIT ALUMIINILLE JA KUPARILLE KATKAISUTYÖKALUN VALINTATAULUKKO ALUMIINILLE JA KUPARILLE: Alumiinin ja kuparin halkaisija (mm) Työkalu 0-50 HT-TC051, B-TC , teräsvahvistetuille esim. ACSR HT-TC051Y, B-TC051Y 0-65 HT-TC065, B-TC065(-SC) 0-85 HT-TC B-TC095 HT-TC051 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 50 mm mitat: 497 / 129 mm, paino 4,4 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta HT-TC051Y Käsitoiminen hydraulileikkuri kevyesti teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 50 mm mitat: 503 / 129 mm, paino 4,7 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta B-TC051 Akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 50 mm mitat: 414 / 94 / 302 mm, paino 5,1 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion B-TC051Y Akkukäyttöinen leikkuri kevyesti teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 50 mm mitat: 414 / 94 / 302 mm, paino 5,1 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Sivu 30

31 CEMBRE HYDRAULILEIKKURIT ALUMIINILLE JA KUPARILLE HT-TC065 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 65 mm mitat: 523 / 129 mm, paino 5,0 kg työkalun pää kääntyy 320 kaksinopeuksinen toiminta B-TC065 Akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 65 mm mitat: 445 / 94 / 305 mm, paino 6,1 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion B-TC065-SC Saksimallinen leikkuri. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 65 mm mitat: 511 / 105 / 313 mm, paino 7,2 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion HT-TC0851 Käsitoiminen hydraulileikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 85 mm mitat: 653 / 175 mm, paino 6,6 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta B-TC095 Akkukäyttöinen leikkuri. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 95 mm mitat: 527 / 94 / 305 mm, paino 7,1 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Sivu 31

32 CEMBRE HYDRAULIPURISTUSPIHDIT PURISTUSTYÖKALUN VALINTATAULUKKO: Kaapelikengät (mm 2 ) C-liittimet (mm 2 ) Työkalu HT45-E, B35-45, B HT51, B HT131, B1350-C, B131 HT45-E (MAADOITUSPIHTI) Erittäin kevyt käsitoiminen puristustyökalu. Kahvan palautusjousen ansiosta pumppaaminen onnistuu yhdellä kädellä, jolloin toinen käsi jää vapaaksi liittimen kohdistamiseksi leukojen väliin. Yksinopeuksinen puristus. Toimitetaan muovisessa kuljetuslaukussa, jossa säilytyspaikat 20 puristusleukaparille. mitat: 346 / 130 mm, paino 2,0 kg työkalun pää kääntyy 180 puristusvoima 50 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 B35-45D Erittäin kevyt 9,6V 2,0Ah Ni-MH akulla toimiva puristustyökalu. Yksinopeuksinen puristus. Toimitetaan muovisessa kuljetuslaukussa. mitat: 342 / 66 / 108 mm, paino 2,1 kg työkalun pää kääntyy 180 puristusvoima 35 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 Sivu 32

33 CEMBRE AKKUKÄYTTÖINEN HYDRAULIPURISTUSPIHTI B500 -> 60 kn PURISTUSVOIMA -> TODELLA NOPEA Puristuspää aukeaa salvasta Tasapainoinen yhden käden työkalu. Mitat: 287/83/343 mm, paino 4,2 kg Elektroninen paineanturi ja turvaventtiili Moottorin tehokas tuuletus takaa pitkän käyttöiän LED-valot puristuspään ylä- ja alapuolella OLED-näyttö ja hipaisukytkin Käyttö- ja vapautuspainikkeet helpot käyttää Kuoressa pitävät ja kulutusta kestävät kumiosat Tehokas Li-Ion akku (18V 4,0Ah 72Wh), jossa erillinen varauksen tarkistusnäyttö. Akun varauksen voi tarkistaa myös työkalusta irtiolevasta akusta. Sivu 33

34 Puristuskapasiteetti: - C-liittimet max. 70 mm 2 - kaapelikengät max. 240 mm 2 OLED-näyttö hipaisukytkimellä tarjoaa seuraavat reaaliaikaiset tiedot ja asetukset: Min. asetettu voima ja saavutettu hetkellisvoima ilmaistuina kilonewtoneina, tonneina, bareina ja psi:nä varmistaa oikean toiminnan. Akun varaustilan. Tehtyjen puristusten lukumäärän ja jäljellä olevian puristusten lukumäärän ennen suositeltua huoltoa. Työkalun mallin ja sarjanumeron. LED-valot Päälle & Pois. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on: 2 kpl 18V 4,0Ah Li-Ion akkuja verkkovirta-pikalaturi ASC30-36 olkahihna ja rannelenkki säilytyspaikat 20 puristusleukaparille suomenkielinen käyttöohje sekä puristusohje käyttämillenne liittimille Sivu 34

35 CEMBRE HYDRAULIPURISTUSPIHDIT SAMAT PURISTUSLEUAT KÄYVÄT KAIKKIIN TÄMÄN SIVUN TYÖKALUIHIN SEKÄ B500 TYÖKALUUN (KTS. EDELLINEN SIVU). B35-50D Erittäin kevyt 9,6V 2,0Ah Ni-MH akulla toimiva puristustyökalu. Yksinopeuksinen puristus. mitat: 372 / 66 / 108 mm, paino 2,4 kg työkalun pää kääntyy 180 puristusvoima 35 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 HT51 Nopea käsitoiminen puristustyökalu. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 20 puristusleukaparille. mitat: 380 / 130 mm, paino 2,7 kg työkalun pää kääntyy 180 puristusvoima 50 kn Sovellusalueet: Max. johdinkoko: C-liittimet 70 mm 2 Kaapelikengät 240 mm 2 RH50 - PURISTUSPÄÄ 700 baaria kehittävään hydraulipump puun liitettävä puristuspää (3/8 NPT urospika-liit tin). Katso Cembre-hydraulipumput sivulta 39. Toimitetaan muovisessa kuljetuslaukussa. mitat: 196 / 75 mm, paino 1,6 kg max. käyttöpaine 700 bar puristusvoima 60 kn Sovellusalueet: Max. johdinkoko: C-liittimet 70 mm 2 Kaapelikengät 240 mm 2 Sivu 35

36 CEMBRE AKKUKÄYTTÖINEN HYDRAULIPURISTUSPIHTI B1350-C -> 130 kn PURISTUSVOIMA -> TODELLA NOPEA Tasapainoinen yhden käden työkalu. Mitat: 338/83/344 mm, paino 6,4 kg Elektroninen paineanturi ja turvaventtiili LED-valot puristuspään ylä- ja alapuolella Käyttö- ja vapautuspainikkeet helpot käyttää Kuoressa pitävät ja kulutusta kestävät kumiosat Moottorin tehokas tuuletus takaa pitkän käyttöiän Tehokas Li-Ion akku (18V 4,0Ah 72Wh), jossa varauksen tarkistusnäyttö. Puristuskapasiteetti: - C-liittimet max. 185 mm 2 - kaapelikengät max. 400 mm 2 Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on: 2 kpl 18 V 4,0 Ah Li-Ion akkuja verkkovirta-pikalaturi ASC30-36 olkahihna ja rannelenkki säilytyspaikat 7 puristusleukaparille suomenkielinen käyttö- ja puristusohje käyttämillenne liittimille OLED-näyttö hipaisukytkimellä tarjoaa seuraavat reaaliaikaiset tiedot: Min. asetettu voima ja saavutettu hetkellisvoima ilmaistuina kilonewtoneina, tonneina, bareina ja psi:nä varmistaa oikean toiminnan. Akun varaustilan. Tehtyjen puristusten lukumäärän ja jäljellä olevian puristusten lukumäärän ennen suositeltua huoltoa. Työkalun mallin ja sarjanumeron. LED työvalot Päälle & Pois. Sivu 36

37 CEMBRE HYDRAULIPURISTUSPIHDIT 130 kn HT131, B131 ja B1350 OMINAISUUDET: Puristusvoima: 130 kn Sovellusalueet: Max. johdinkoko: C-liittimet 185 mm 2 Kaapelikengät 400 mm 2 Pään avautuma 25 mm HT131, B131 ja B1350 -työkaluista löytyy versiot myös C-, LC- ja UC-puristuspäillä. Pään avautuma 42 mm Pään avautuma 35 mm C-malli LC-malli UC-malli HT131-C Käsitoiminen 13 tonnin hydraulipuristuspihti. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 14 puristusleukaparille. mitat: 473 / 144 mm, paino 5,5 kg työkalun pää kääntyy 180 B131LN-C Akkukäyttöinen hydraulipuristuspihti. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi. Kuljetuslaukussa on säilytyspaikat 14 puristusleukaparille. mitat: 480 / 100 / 250 mm, paino 8,6 kg työkalun pää kääntyy 180 akku: 14,4V 3,0Ah Li-Ion Sivu 37

38 CEMBRE AKKUKÄYTTÖISTEN HYDRAULITYÖKALUJEN LISÄTARVIKKEET AKUT: CB1840L LI-ION AKKU 18V 4,0AH Cembren 18V akkutyökaluille. Sopiva laturi ASC LATURIT: ASC30-36 VERKKOVIRTALATURI Uusille 18V 4,0Ah Li-Ion akuille. Puhallinjäähdytetty. CB1430L LI-ION AKKU 14,4V 3,0AH Cembren 14,4V akkutyökaluille. Sopiva laturi CFC230N laturi, vanhempi CFC230 laturi ei käy. CB1430H NI-MH AKKU 14,4V 3,0AH Cembren 14,4V akkutyökaluille. Sopivat laturit CFC230N ja CFC230. CFC230N VERKKOVIRTALATURI (Huom. vanhan mallinen laturi CFC230 ei lataa Li-Ion akkuja.) Li-Ion, Ni-Cd, Ni-MH akuille jännitteiltään 7,2-18 V. BPS VERKKOVIRTA-ADAPTERI Työkaluja voidaan käyttää verkkovirralla. Laitetaan työkaluun akun paikalle. Sopii kaikkiin Cembren 14,4 V akkutyökaluihin V 50-60Hz verkkovirralle - Ulostulo 14,4V DC - Johdonpituus 5 m CFC12-24ICN AUTOLATURI (Huom. vanhan mallinen laturi CFC12-24IC ei lataa Li-Ion akkuja.) Akkuja voidaan ladata V tupakansytytinpistokkeesta. Sivu 38

39 CEMBRE HYDRAULIPUMPUT PURISTUS- JA KATKAISUPÄILLE B70M-P24 AKKUKÄYTTÖINEN HYDRAULIPUMPPU (MYÖS 850 BARIN VERSIO) Kannettava 24 V akkukäyttöinen hydraulipump- pu tuottaa 700 barin paineen. Hydraulipumppu toimitetaan irrallisena ja seuraavat tarvikkeet kankaisessa kuljetuslaukussa: tehokas 24V 3,3Ah Ni-MH akku OMINAISUUDET: akkulaturi Tuottopaine 700 bar 3 m joustava letku, uros + naaras 3/8 NPT- Ni-MH akku 24 V33Ah 3,3 mitat 390 / 163 / 323 mm, paino 9,2 kg pikaliittimillä johdollinen kaukosäädin olkahihna Lisävarusteet: ESC 300CEE 3 m virtajohto 24 V CEE-pistokkeella ESC m virtajohto krokotiili-leuoilla EPS muuttaja, 230 V AC -> 24 V DC BPS verkkovirta-adapteri, 230 V AC -> 24 V DC ERCH hydrauliletku, jossa integroidut käyttöpainikkeet (ei irrallista käyttöpainikekapulaa) TRS-B70 kantoreppu pumpulle SH-B70 ripustuskoukku VAL-P18 kuljetuskotelo RCP-B70 jalkakäyttöpainikkeet PO7000 HYDRAULIJALKAPUMPPU (MYÖS 850 BARIN VERSIO) OMINAISUUDET: Tuottopaine 700 bar Mitat: 680 / 200 / 163 mm Paino 9,8 kg Kaksinopeuksinen jalkapumppu tuottaa 700 barin paineen. Kaksinopeuksisuus tarkoittaa, että pumppu pumppaa nopeasti siihen asti kunnes kuormitus alkaa. Pumpussa on 3 metrin letku. Paine voidaan vapauttaa vivusta työn kaikissa vaiheissa. Toimitetaan muovisessa säilytyslaukussa. Sivu 39

40 B70M-P24 HYDRAULIPUMPUN LISÄVARUSTEET: Sivu 40

41 PURISTUS- JA KATKAISUPÄITÄ HYDRAULIPUMPUILLE: TERÄKSEN KATKAISUUN: TC025 - max. katkaisuhalkaisija 25 mm TC04 - max. katkaisuhalkaisija 40 mm TC055 - max. katkaisuhalkaisija 55 mm ALUMIININ JA KUPARIN KATKAISUUN: TC050 - max. katkaisuhalkaisija 50 mm TC050Y - max. katkaisuhalkaisija 50 mm TC085 - max. katkaisuhalkaisija 85 mm TC096 - max. katkaisuhalkaisija 95 mm TC120 - max. katkaisuhalkaisija 120 mm PURISTUSPÄÄT: RH50-60 kn RHC kn ECW-H3D kn RHU kn RHU kn RHU kn RHU kn Sivu 41

42 CEMBRE KUPARIKAAPELIKENGÄT A-M CEMBRE PITKÄKAULAISET KUPARIKAAPELIKENGÄT 2A-M 0, mm 2 kuparijohtimille. Kaapelikengät ovat elektrolyyttisesti tinapäällystettyjä ja niissä on tarkastusaukko. Esim. A3-M5 on 16 mm 2 kaapelikenkä 5 mm pultille. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 0,25-1,5 3-6 A03-M.. 1,5-2,5 3-8 A06-M A1-M A2-M A3-M A5-M A7-M A10-M A14-M A19-M A24-M A30-M A37-M A48-M A60-M A80-M , 20 A100-M , 20 A120-M , 20 A160-M , 20 A200-M mm 2 karkea- ja hienosäikeisille kuparijohtimille. Kaapelikengät ovat elektrolyyttisesti tinapäällystettyjä ja tarkoitettu täriseviin paikkoihin sekä maadoitukseen. Liittimissä ei ole tarkastusreikää, jottei kosteus eikä vesi pääse tunkeutumaan liitoksiin. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 16 8, 10 2A3-M A5-M A7-M A10-M A14-M A19-M A24-M A30-M A37-M A48-M A60-M A80-M , 20 2A100-M , 20 2A120-M A160-M A200-M.. Sivu 42

43 CEMBRE JATKOHOLKIT L-M CEMBRE RINNAKKAISHOLKIT L-P 0, mm 2 kuparijohtimien jatkamiseen päittäin. Jatkoholkit ovat elektrolyyttisesti tinapäällystettyjä. POIKKIPINTA JATKO- MITAT (mm) (mm 2 ) HOLKKI Øi L 0,25-1,5 L03-M 1,8 15 1,5-2,5 L06-M 2, L1-M 3, L2-M 4, L3-M 5, L5-M 7, L7-M 8, L10-M 10, L14-M 11, L19-M 13, L24-M 15, L30-M 16, L37-M 19, L48-M 21, L60-M 23, L80-M 27, L100-M 30, L120-M 33, L160-M 38, L200-M 44, , mm 2 kuparijohtimien liittämiseen rinnakkain. Rinnakkaisholkit ovat elektrolyyttisesti tinapäällystettyjä. YHTEIS- POIKKIPINTA (mm 2 ) JATKO- HOLKKI MITAT (mm) Øi L 0,25-1,5 L03-P 1,8 6,0 1,5-2,5 L06-P 2,4 6,0 4-6 L1-P 3,6 9,0 10 L2-P 4,6 10,5 16 L3-P 5,8 11,5 25 L5-P 7,0 13,0 35 L7-P 8,9 14,0 50 L10-P 10,0 16,0 70 L14-P 11,3 18,0 95 L19-P 13,5 19,0 120 L24-P 15,2 22,0 150 L30-P 16,7 26,5 185 L37-P 19,2 26,5 240 L48-P 21, L60-P 23,7 43 Sivu 43

44 CEMBRE C-LIITTIMET CEMBRE MAADOITUSJOHTIMET Poikkipinnoille mm 2. C-liittimet on valmistettu korkealuokkaisesta kupariprofi ilista ja ne soveltuvat lukuisiin käyttöihin esimerkiksi maadoitusliitoksiin ja ilmakaapelien liitoksiin. Punosköydet on valmistettu elektrolyyttisestä kuparilangasta. Kaikkia kokoja toimitetaan sekä puhtaana että tinapäällysteisenä kuparina. Esim. FL (kupari) FL ST (tinapäällysteisenä). POIKKIPINTA C-LIITIN (mm 2 ) SUORA HAARA 6-2,5 6-1,5 C6-C ,5 C10-C ,5 C16-C ,5 C25-C C25-C ,5 C35-C C35-C C50-C C50-C ,5 C70-C25N C70-C C70-C C95-C C95-C C95-C C120-C C150-C C150-C C185-C C185-C C240-C120 POIKKI- PINTA (mm 2 ) PULTTI- KOKO (mm) TYYPPI MITAT B N L d 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 Sivu 44

45 CEMBRE ALUMIINIKAAPELIKENGÄT AA-M Liittimien alumiinipitoisuus on 99,5 % tai korkeampi. Alumiiniliittimet on tulpattu ja täytetty suojarasvalla liittimien hapettumisen estämiseksi. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 16 8 AA16-M AA25-M , 10 AA35-M , 14 AA50-M , 14 AA70-M , 14 AA95-M , 14 AA120-M , 14 AA150-M , 14 AA185-M , 14 AA240-M , 14, 16 AA300-M AA400-M AA500-M AA630-M.. CEMBRE JATKOHOLKIT MTMA-GC JA MTMA/1 Liittimien alumiinipitoisuus on 99,5 % tai korkeampi. MTMA-GC jatkoholkkien keskellä on umpinainen väliseinä. MTMA/1 jatkoholkit ovat ilman väliseinää ja soveltuvat samantyyppisten kaapelien jatkamiseen. Alumiiniliittimet on tulpattu ja täytetty suojarasvalla liittimien hapettumisen estämiseksi. POIKKI- PINTA (mm 2 ) JATKO- HOLKKI MITAT (mm) Øi L 10 MTMA10-GC 4,3 90,5 16 MTMA16-GC 5,5 90,5 MTMA16/1 25 MTMA25-GC 6,5 90,5 MTMA25/1 MTMA35-GC 8,0 90,5 35 MTMA35/1 MTMA35-20-GC 8,0 106,5 50 MTMA50-GC 9,0 106,5 MTMA50/1 70 MTMA70-GC 11,0 106,5 MTMA70/1 95 MTMA95-GC 12,5 110,0 MTMA95/1 12,5 106,5 120 MTMA120-GC 13,7 133,0 MTMA120/1 150 MTMA150-GC 15,5 135,0 MTMA150/1 15,5 133,5 185 MTMA185-GC 17,0 143,5 MTMA185/1 240 MTMA240-GC 19,5 143,5 MTMA240/1 MTMAD300-GC 22,5 144,5 300 MTMAD300/1 22,5 135,0 MTMA300-GC 23,3 218,0 400 MTMA400/1 26,0 218,0 500 MTMA500-GC 29,1 218,5 MTMA500-40/1 29,1 218,0 630 MTMA630/1 32,5 218,5 Sivu 45

46 CEMBRE PVC ERISTETYT JATKOHOLKIT HP1&3 -PURISTUSPIHDEILLE Jatkoholkit on valmistettu kuparista ja ovat elektrolyyttisesti päällystettyjä. Käyttölämpötila C (hetkellinen + 90 C). POIKKIPINTA LIITIN Ø L PAKKAUSKOKO (kpl) (mm2) (mm) (mm) laatikko/pussi JATKOHOLKIT 0,2-0,5 PL01-M 3, /100 0,25-1,5 PL03-M 4, /100 1,5-2,5 PL06-M 5, / PL1-M 6, /100 RINNAKKAISHOLKIT 0,25-1,5 PL03-P 4, /100 1,5-2,5 PL06-P 5, /100 CEMBRE KAAPELIKENGÄT 0,25-16 MM 2 HN1&5 -PURISTUSPIHDEILLE Kaapelikengät ovat elektrolyyttisesti tinapäällystettyjä ja niissä on tarkastusaukko. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 0,25-1,5 3-6 A03-M.. 1,5-2,5 3-8 A06-M A1-M A2-M A3-M.. CEMBRE JATKOHOLKIT 0,25-16 MM 2 HN1&5 -PURISTUSPIHDEILLE Jatkoholkit ovat elektrolyyttisesti tinapäällystettyjä. POIKKIPINTA JATKO- MITAT (mm) (mm 2 ) HOLKKI Øi L 0,25-1,5 L03-M 1,8 15 1,5-2,5 L06-M 2, L1-M 3, L2-M 4, L3-M 5,8 27 CEMBRE MEKAANISET PURISTUSPIHDIT JA LEIKKURIT Eristämättömille liittimille HN1: 0,25-10 mm 2 HN5: 10 ja 16 mm 2 Eristetyille liittimille HP1: 0,2-2,5 mm 2 HP3: 0,25-6 mm 2 KT2 leikkuri kuparille max. katkaisuhalkaisija 25 mm Sivu 46

47 SYVÄMAADOITUS <- Lyöntiliitin <- Maadoitussauva <- Jatkoholkki Syvämaadoitus tehdään halkaisijaltaan 12,5 mm teräskuparisauvoin (0,3 mm kuparipinnoite) ja se soveltuu koviin, hiekkaisiin ja kivisiin maaperiin. Maadoituskupari lyödään kiilamaisen lyöntiliittimen avulla teräskuparisauvan päähän. Sauvoja liitetään toisiinsa kartiojatkoholkin avulla. Maadoitussauvat ,2 m / 12,5 mm ,0 m / 12,5 mm Jatkoholkki BR <- Maadoitussauva Lyöntiliittimet mm B 25 mm 2 CADWELD-HITSAUS Kallioilla, luolissa ja tunneleissa kun maan ominaisjohtavuus on huono, tehdään syvämaadoitus kuparipäällysteisillä maadoitussauvoilla. Kallioperään porataan tyypillisesti 6-9 m syvyisiä reikiä, joihin Cadweld hitsauksella toisiinsa liitetyt maadoitussauvat upotetaan. Cadweld hitsaus suoritetaan tiiviissä grafi ittimuotissa. Muotti Kohde 6030 Sauva 12,5 mm/sauva 12,5 mm 6032 Sauva 12,5 mm/cu 50 mm x Cu 25 mm 2 läpi x Cu 50 mm 2 läpi Hitsausmetallit: 6031 Hitsausmetalli 90F Hitsausmetalli 65F20 Sytytinpistooli (tinro.6037) Sivu 47

48 ALKUPERÄISET PELSUE TYÖTELTAT NOPEA PYSTYTTÄÄ JA PURKAA Aito ja alkuperäinen Pelsue pikateltta. Teltan pystytys käy nopeasti, kun erillisiä irto-osia ei ole. Keltainen alaosa näkyy hyvin liikenteessä ja valkea yläosa luo telttaan tasaisen valon. Teltta toimii sekä kesä- että talviolosuhteissa, jopa -40 C:ssa! Pelsuen kaksikerroskangas on vedenpitävä ja palosuojattu. Kangas on valikoitu sen lujuuden, homekestävyyden sekä keveyden perusteella. Sivuseinien ylälaidoissa suljettavat hyttysverkolliset tuuletusikkunat Teltan kupera rakenne luo avaran työskentelytilan Kestävät valumetalliset keskinivelet, joiden päällä kumiset suojukset Sivuissa ja takana ankkurointinarut Lasikuitusauvat ovat joustavat ja kestävät Pitävät kumitassut alanurkissa 20 cm leveille helmoille voi kasata lisäpainoja ja ne voi tiivistää maata vasten Lisätilauksesta esim. takaseinään: Teltta taittuu kasaan hyvin pieneen tilaan säilytyspussiin. Esim. pussissa olevan 6506AZ teltan mitat ovat 15x15x140 cm. Sivu tai 80 cm korkea kaapeliaukko (vetoketjulla suljettavissa) tai putkiaukko 30 x k60 cm (vetoketjuilla suljettavissa)
