1 TUOTELUETTELO 2014 SÄHKÖ JA TELE MAAHANTUONTI - MYYNTI - VARAOSAT - HUOLTO Sivu 1

2 SISÄLLYSLUETTELO TYÖTELTAT s. 3-7 KAAPELEIDEN SUOJAPUTKET s HYDRAULILEIKKURIT TERÄKSELLE s HYDRAULILEIKKURIT AL & CU s HYDRAULIPURISTUSPIHDIT s LIITTIMET s KUITUJATKOSKOTELOT / TELETUOTTEET s TYÖVALO, PUHALTIMET, MUULITEIPPI-VETOLANKA, s KAAPELIHYLLYT, VAROITUSVERKOT JA MERKINTÄMAALIT SYVÄMAADOITUS s. 48 TELEINSTRUMENT OY NOUTOVARASTO: HIOJANKUJA 2 B, ESPOO PUH Kehä III Hyttimestarintie Sierakiventie Käynti rakennuksen päädystä Hiojankuja Kauklahdenväylä Vanttilantie-> Sivu 2

3 ALKUPERÄISET PELSUE TYÖTELTAT NOPEA PYSTYTTÄÄ JA PURKAA Aito ja alkuperäinen Pelsue pikateltta. Teltan pystytys käy nopeasti, kun erillisiä irto-osia ei ole. Keltainen alaosa näkyy hyvin liikenteessä ja valkea yläosa luo telttaan tasaisen valon. Teltta toimii sekä kesä- että talviolosuhteissa, jopa -40 C:ssa! Pelsuen kaksikerroskangas on vedenpitävä ja palosuojattu. Kangas on valikoitu sen lujuuden, homekestävyyden sekä keveyden perusteella. Sivuseinien ylälaidoissa suljettavat hyttysverkolliset tuuletusikkunat Teltan kupera rakenne luo avaran työskentelytilan Kestävät valumetalliset keskinivelet, joiden päällä kumiset suojukset Sivuissa ja takana ankkurointinarut Lasikuitusauvat ovat joustavat ja kestävät Pitävät kumitassut alanurkissa 20 cm leveille helmoille voi kasata lisäpainoja ja ne voi tiivistää maata vasten Lisätilauksesta esim. takaseinään: Teltta taittuu kasaan hyvin pieneen tilaan säilytyspussiin. Esim. pussissa olevan 6506AZ teltan mitat ovat 15x15x140 cm. 60 tai 80 cm korkea kaapeliaukko (vetoketjulla suljettavissa) tai putkiaukko 30 x k60 cm (vetoketjuilla suljettavissa) Sivu 3

4 AZ-MALLIN TELTAT PELSUE TELTTOJEN KESTÄVÄ PERUSMALLI PYSTYTYS ALLE MINUUTISSA! 6510AZ 6508AZ 6506AZ AZ-mallin teltta on Pelsue telttojen perusmalli. Teltan pystytys ja kasaaminen käy nopeasti, kun erillisiä irto-osia ei ole. Teltta toimitetaan säilytyspussissa kolmen maakiilan ja saumausaineen kanssa. 6506AZ Kaksi vetoketjua etuseinän reunoissa, jolloin koko etuseinän saa avattua ja rullattua ylös Suljettavat hyttysverkolliset tuuletusikkunat teltan kummallakin sivulla Ankkurointinarut sivuissa ja takana Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Mitat pussissa (cm) Paino (kg) Etuseinän vetoketju 6506AZ 180 x x 15 x x sivuilla 6508AZ 240 x x 15 x x sivuilla 6510AZ 300 x x 20 x x sivuilla Lisävarusteet: K-AUKKO60 Kaapeliaukko takaseinään, 60 cm korkea K-AUKKO80 Kaapeliaukko takaseinään, 80 cm korkea PUTKIAUKKO Putkiaukko takaseinään, 30 x k60 cm Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 4

5 MULTI TELTTA PYSTYTYS ALLE MINUUTISSA SOVELTUU PYLVÄSTÄ JA SEINÄÄ VASTEN TEHTÄVIIN ASENNUKSIIN (ESIM. LÄMPÖPUMPUT) Pelsuen monipuolinen pikkuteltta: Teltta toimitetaan säilytyspussissa kahden maakiilan kanssa. Voidaan kiinnittää pylvään ympärille Sekä etu- että takaseinä voidaan sulkea/avata tarralla kokonaan. Pitkät avattavat liepeet asettuvat kaapelien/ putkien päälle tai kaivannon päälle asetettaessa laskeutuvat alas Suljenta pylvään ympärille tarranauhalla. Molemmissa sivuseinissä isot, suljettavat, hyttysverkolliset tuuletusikkunat. Malli Lattiapohjan Korkeus Mitat pussissa Paino Etu- ja takaseinän mitat (cm) keskellä (cm) (cm) (kg) suljenta MULTI 170 x x 15 x 155 7,0 Tarranauhalla Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 5

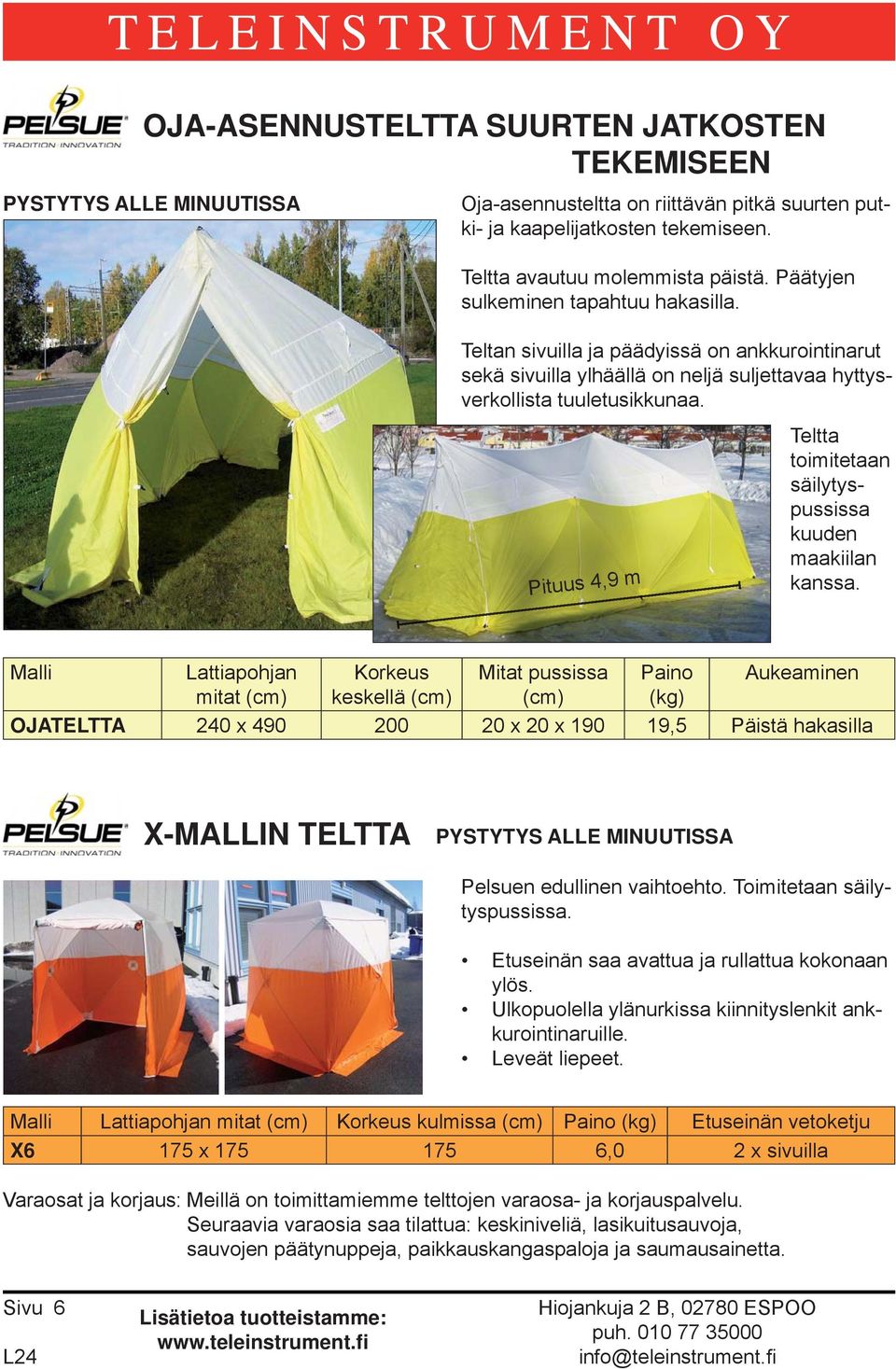

6 OJA-ASENNUSTELTTA SUURTEN JATKOSTEN TEKEMISEEN PYSTYTYS ALLE MINUUTISSA Oja-asennusteltta on riittävän pitkä suurten putki- ja kaapelijatkosten tekemiseen. Teltta avautuu molemmista päistä. Päätyjen sulkeminen tapahtuu hakasilla. Teltan sivuilla ja päädyissä on ankkurointinarut sekä sivuilla ylhäällä on neljä suljettavaa hyttysverkollista tuuletusikkunaa. Pituus 4,9 m Teltta toimitetaan säilytyspussissa kuuden maakiilan kanssa. Malli Lattiapohjan Korkeus Mitat pussissa Paino Aukeaminen mitat (cm) keskellä (cm) (cm) (kg) OJATELTTA 240 x x 20 x ,5 Päistä hakasilla X-MALLIN TELTTA PYSTYTYS ALLE MINUUTISSA Pelsuen edullinen vaihtoehto. Toimitetaan säilytyspussissa. Etuseinän saa avattua ja rullattua kokonaan ylös. Ulkopuolella ylänurkissa kiinnityslenkit ankkurointinaruille. Leveät liepeet. Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Paino (kg) Etuseinän vetoketju X6 175 x ,0 2 x sivuilla Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 6

7 ALUMIINIRUNKOISET TYÖTELTAT Kestävä yhtenäinen alumiinirunko ilman irrallisia osia Heijastimet jokaisessa nurkassa Suljettava lämmitinaukko molemmilla puolilla telttaa Suljettavat tuuletusikkunat Vetoketjulla ja tarralla suljettavat kulkuaukot molemmissa päissä Maaston mukaan säädettävät jalat Kangas palosuojattua, pehmeää PVC-materiaalia Erillinen kaapelin sisäänvientiaukko MALLI A7250 Pituus 2200 mm Leveys 2100 mm Korkeus 1900 mm Paino 22 kg MALLI B7251 (PITKÄ) Pituus 2700 mm Leveys 2100 mm Korkeus 1900 mm Paino 27 kg Pitkät liepeet asettuvat hyvin maata vasten TELTAN PYSTYTYS/PURKU 1-2 MINUUTTIA: Varaosina molempiin telttoihin löytyy erikseen sekä telttakangas että alumiininen runkokehikko, lisäksi löytyy erikseen alumiiniset teltanjalat. Sivu 7

8 QA-PUTKET KAAPELEIDEN SUOJAKSI Säädettävä halkaisija Taivuteltava rakenne Iskunkestävää PVC-muovia KÄYTTÖSOVELLUKSET: Korvaamaan jäykät putkikäyrät jakokaappi-, pylväs-, muuntaja- ja kytkinkenttänousuihin Putkien korjaukseen, esim. välivetopaikan suljentaan Erikokoisten putkien yhteensovittamiseen PE-tulppa 100 mm (tinro. 2606) Suojatulpaksi 110 mm QA-putkelle rakennustöiden ajaksi. QA-PUTKET (KELTAISET) Tinro. Halkaisija Pituus Halkaisijan Sähkönro. Pakkauskoko (mm) (m) säätöväli (mm) , kpl/laatikko , kpl/laatikko , kpl/laatikko , kpl/laatikko , kpl/laatikko , kpl/laatikko QA-PUTKET (ORANSSIT) Tinro. Halkaisija Pituus Halkaisijan Sähkönro. Pakkauskoko (mm) (m) säätöväli (mm) , kpl/laatikko , kpl/laatikko MYÖS TUKKUPAKKAUKSET LAVATOIMITUKSINA. KYSY TARJOUS. Sivu 8

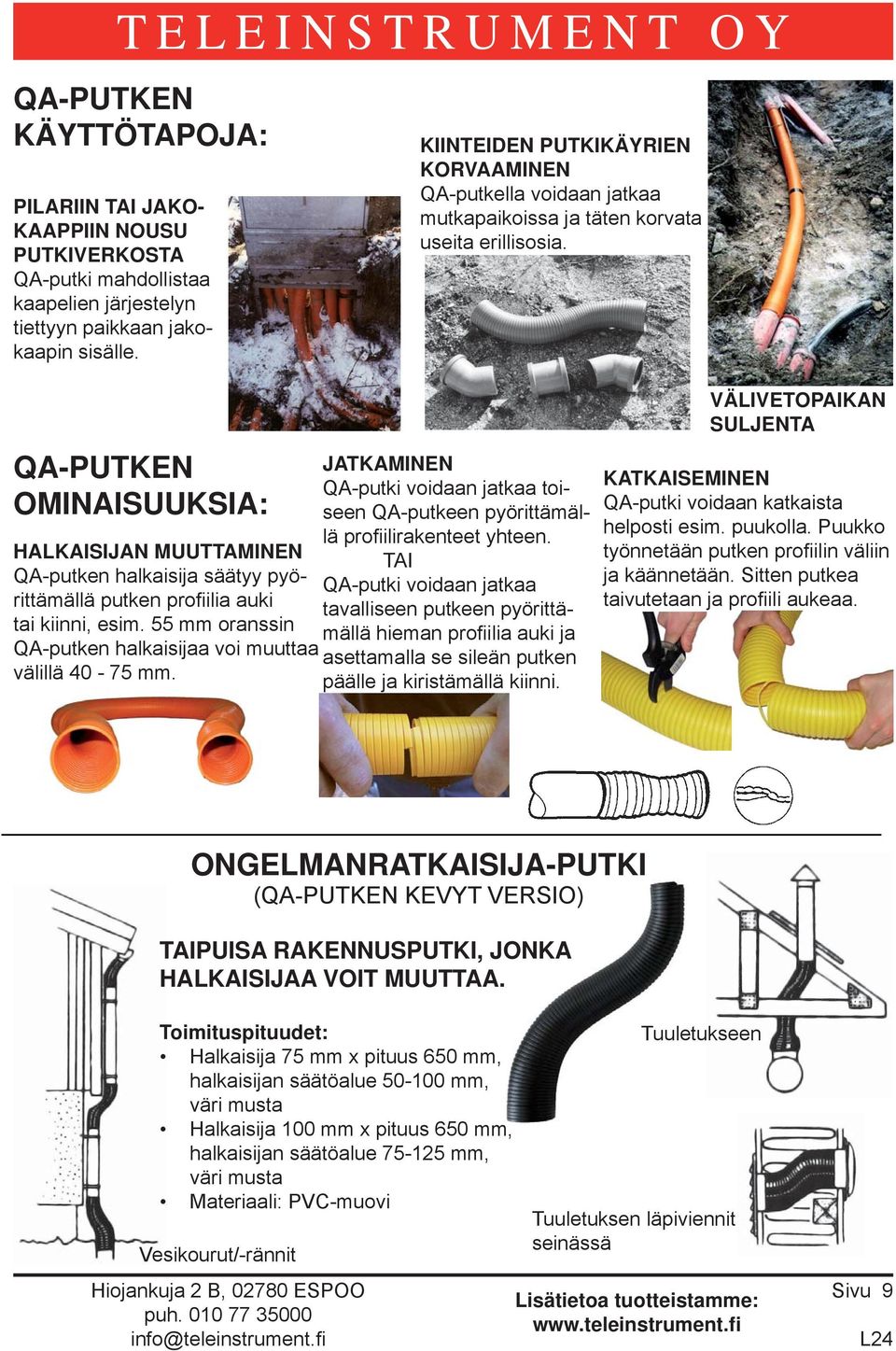

9 PILARIIN TAI JAKO- KAAPPIIN NOUSU PUTKIVERKOSTA QA-putki mahdollistaa kaapelien järjestelyn tiettyyn paikkaan jakokaapin sisälle. TELEINSTRUMENT OY QA-PUTKEN KÄYTTÖTAPOJA: QA-PUTKEN OMINAISUUKSIA: HALKAISIJAN MUUTTAMINEN QA-putken halkaisija säätyy pyörittämällä putken profi ilia auki tai kiinni, esim. 55 mm oranssin QA-putken halkaisijaa voi muuttaa välillä mm. KIINTEIDEN PUTKIKÄYRIEN KORVAAMINEN QA-putkella voidaan jatkaa mutkapaikoissa ja täten korvata useita erillisosia. JATKAMINEN QA-putki voidaan jatkaa toiseen QA-putkeen pyörittämällä profi ilirakenteet yhteen. TAI QA-putki voidaan jatkaa tavalliseen putkeen pyörittämällä hieman profi ilia auki ja asettamalla se sileän putken päälle ja kiristämällä kiinni. VÄLIVETOPAIKAN SULJENTA KATKAISEMINEN QA-putki voidaan katkaista helposti esim. puukolla. Puukko työnnetään putken profi ilin väliin ja käännetään. Sitten putkea taivutetaan ja profi ili aukeaa. ONGELMANRATKAISIJA-PUTKI (QA-PUTKEN KEVYT VERSIO) TAIPUISA RAKENNUSPUTKI, JONKA HALKAISIJAA VOIT MUUTTAA. Toimituspituudet: Halkaisija 75 mm x pituus 650 mm, halkaisijan säätöalue mm, väri musta Halkaisija 100 mm x pituus 650 mm, m halkaisijan säätöalue mm, väri musta Materiaali: PVC-muovi Vesikourut/-rännit Tuuletukseen Tuuletuksen läpiviennit seinässä Sivu 9

10 HALKEAVA QA-PUTKI 100 MM Halkeava QA-putki on tarkoitettu suojaamaan kaapeleita maassa esimerkiksi väliaikaisissa työmaa-asennuksissa tai välivetopaikkojen suljennassa. Kaapelit voi suojata myös vaikeissa asennuksissa esimerkiksi kivikoissa. Putkilla voi suojata sähkö- ja telekaapeleita, vesijohtoja sekä paineviemäreitä. Putken puoliskot lukitaan toisiinsa kolmella klipsillä ilman työkaluja ja ne ovat avattavissa ja uudelleenkäytettävissä. Putkia voidaan jatkaa toisiinsa pään muotoilun ansiosta. Edut: Asennus on joustavaa sillä jatkamiskohta sallii noin 10 kulman putkesta toiseen. Nopea ja helppo suljenta pikaklipseillä. Ei muodosta tappavia kaasuja tai halogeeneja. Muodostaa vain vettä ja hiilidioksidia (CO ) sulaessaan. Lämpökestoisuus yli +90 C ennen 2 muodonmuutosta. Tekniset tiedot: Materiaali PP-muovia (polypropyleeni), kierrätysmateriaalia P 1000 mm (hyötypituus/putki 950 mm) x L 145 mm (sisämitta 100 mm) x K 140 mm Paino 2,75 kg/kpl Putket ovat EN standardin mukaisia. Tuotteella on ruotsalainen SRS-standardin hyväksyntä rata-, lentokenttä- ja talonrakennuskohteisiin. Putken väri musta. Eri käyttötarkoituksiin sähkö/tele putket erotetaan toisistaan värillisestä kiinnitysmekanismista, joka voi olla keltainen tai punainen. Sivu 10

11 QA-KOURU SUURJÄNNITEKAAPELEIDEN SUOJAKSI QA-kaapelikouru on tarkoitettu suojaamaan suurjännitekaapeleita maassa alapuolelta ja sivuilta. Asennettaessa kitka ja kivet aiheuttavat pintavaurioita kaapelille. Käytön aikana kaapelit lämpenevät, jolloin niihin saattaa syntyä kivien kohdalle painaumia ja vahinkoja. Kourussa ei ole kantta, jolloin kaapelin sähköisen kuormituksen aiheuttama lämpö johtuu peittävään hiekkakerrokseen eikä vaikuta kaapelin sähköisiin kuormitusominaisuuksiin. Edut: Yksinkertainen ja nopea asentaminen painamalla kourut yhteen Edullinen suojaus Pienentää painaumis- ja nirhaantumisvaurioita asennuksessa ja käytössä Kierrätysmateriaalista Tekniset tiedot: Kourun mitat: P 1200 mm (hyötypituus/kouru 1150 mm) x L 170mm (sisämitta 105mm) x K 80 mm Paino 1,35 kg/kpl Materiaali PP-muovia (polypropyleeni), kierrätysmateriaalia Ei muodosta tappavia kaasuja tai halogeeneja. Muodostaa vain vettä ja hiilidioksidia (CO 2 ) palaessaan. Lämpökestoisuus yli +90 C ennen muodonmuutosta. Sivu 11

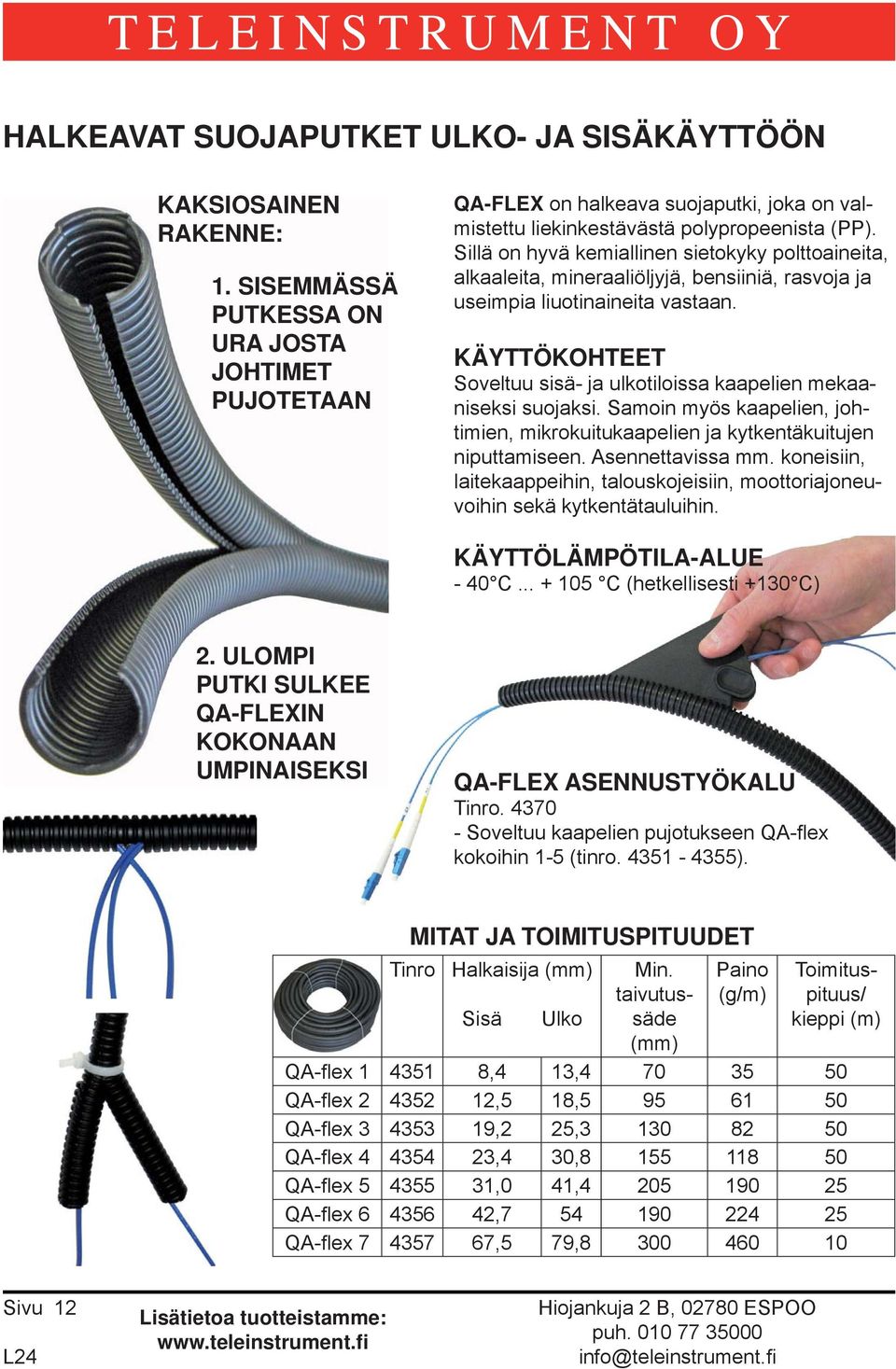

12 HALKEAVAT SUOJAPUTKET ULKO- JA SISÄKÄYTTÖÖN KAKSIOSAINEN RAKENNE: 1. SISEMMÄSSÄ PUTKESSA ON URA JOSTA JOHTIMET PUJOTETAAN QA-FLEX on halkeava suojaputki, joka on valmistettu liekinkestävästä polypropeenista (PP). Sillä on hyvä kemiallinen sietokyky polttoaineita, alkaaleita, mineraaliöljyjä, bensiiniä, rasvoja ja useimpia liuotinaineita vastaan. KÄYTTÖKOHTEET Soveltuu sisä- ja ulkotiloissa kaapelien mekaaniseksi suojaksi. Samoin myös kaapelien, johtimien, mikrokuitukaapelien ja kytkentäkuitujen niputtamiseen. Asennettavissa mm. koneisiin, laitekaappeihin, talouskojeisiin, moottoriajoneuvoihin sekä kytkentätauluihin. KÄYTTÖLÄMPÖTILA-ALUE - 40 C C (hetkellisesti +130 C) 2. ULOMPI PUTKI SULKEE QA-FLEXIN KOKONAAN UMPINAISEKSI QA-FLEX ASENNUSTYÖKALU Tinro Soveltuu kaapelien pujotukseen QA-fl ex kokoihin 1-5 (tinro ). MITAT JA TOIMITUSPITUUDET Tinro Halkaisija (mm) Min. Paino taivutussäde (g/m) Sisä Ulko (mm) Toimituspituus/ kieppi (m) QA-fl ex ,4 13, QA-fl ex ,5 18, QA-fl ex ,2 25, QA-fl ex ,4 30, QA-fl ex ,0 41, QA-fl ex , QA-fl ex ,5 79, Sivu 12

13 CEMBRE HYDRAULITYÖKALUT Cembre hydraulityökaluissa kaksinopeuksinen toiminta tarkoittaa, että terien/leukojen lähestymisvaihe on nopea, mutta katkaisun/ puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. 2x 1x LÄHESTYMIS- PURISTUS- NOPEUS NOPEUS Ylipaine-/turvaventtiili estää hydrauliikan rikkoutumisen ja takaa turvallisen työskentelyn. Katkaisu-/puristuspäät kääntyvät hyvän työasennon saavuttamiseksi sekä avautuvat pikasalvasta, jolloin kaapelin katkaiseminen väliltä on nopeaa ja liittimen asettaminen työkaluun helppoa. LI-ION AKUT 14,4 V ja 18 V TYÖKALUISSA: voidaan ladata koska tahansa, eikä varauskyky heikkene hidas varauksen itsepurkaus Akkutoimisissa työkaluissa akkuvarauksen näyttö. Akkutoimiset työkalut toimitetaan kahden akun, pikalaturin ja olkahihnan kanssa kuljetuslaukussa (puristuspihtien kuljetuslaukussa on paikat puristusleuoille). Sivu 13

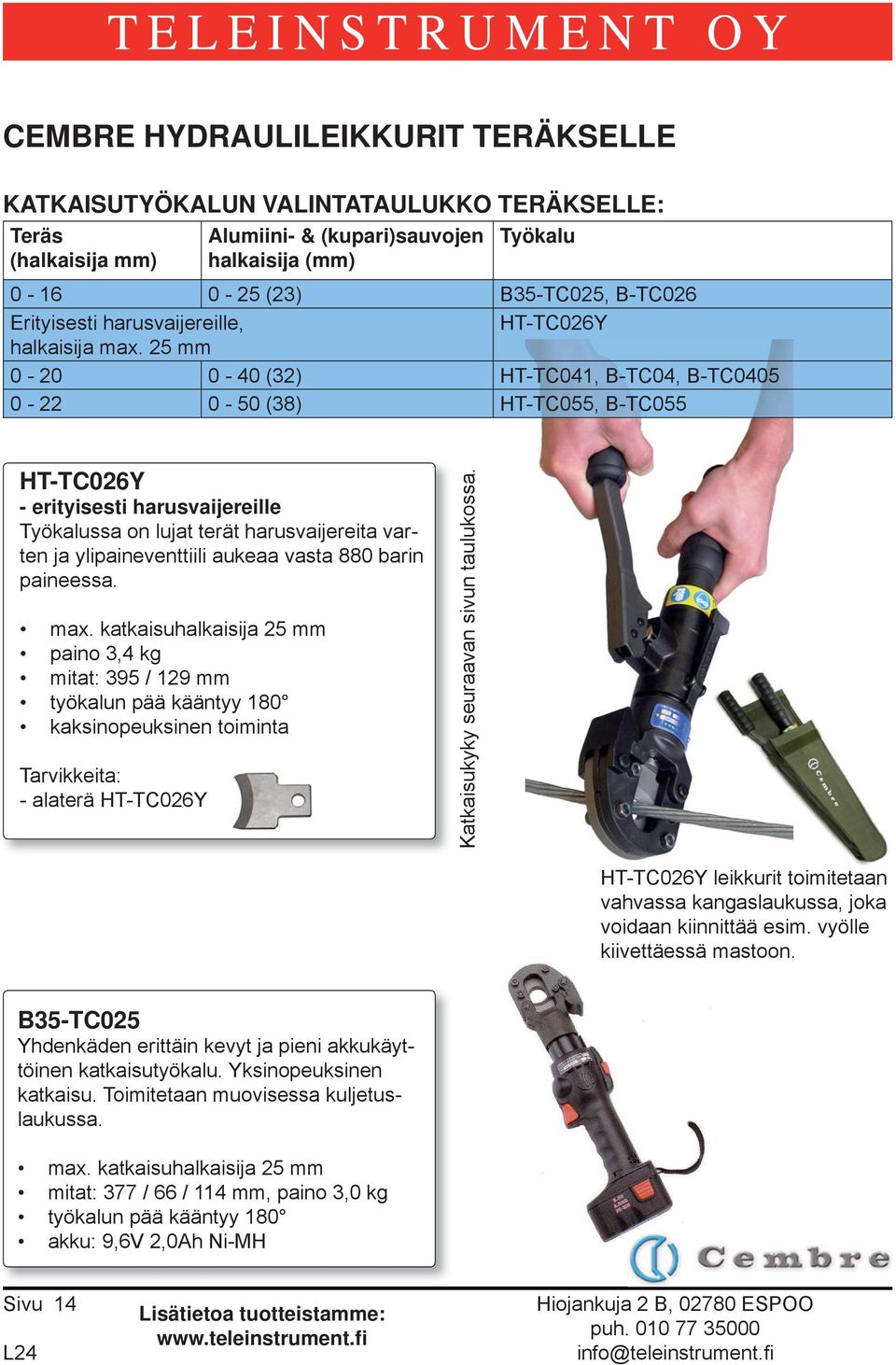

14 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE KATKAISUTYÖKALUN VALINTATAULUKKO TERÄKSELLE: Teräs (halkaisija mm) Alumiini- & (kupari)sauvojen halkaisija (mm) Työkalu (23) B35-TC025, B-TC026 Erityisesti harusvaijereille, HT-TC026Y halkaisija max. 25 mm (32) HT-TC041, B-TC04, B-TC (38) HT-TC055, B-TC055 HT-TC026Y - erityisesti harusvaijereille Työkalussa on lujat terät harusvaijereita varten ja ylipaineventtiili aukeaa vasta 880 barin paineessa. max. katkaisuhalkaisija 25 mm paino 3,4 kg mitat: 395 / 129 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta Tarvikkeita: - alaterä HT-TC026Y Katkaisukyky seuraavan sivun taulukossa. HT-TC026Y leikkurit toimitetaan vahvassa kangaslaukussa, joka voidaan kiinnittää esim. vyölle kiivettäessä mastoon. B35-TC025 Yhdenkäden erittäin kevyt ja pieni akkukäyttöinen katkaisutyökalu. Yksinopeuksinen katkaisu. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 25 mm mitat: 377 / 66 / 114 mm, paino 3,0 kg työkalun pää kääntyy 180 akku: 9,6V 2,0Ah Ni-MH Sivu 14

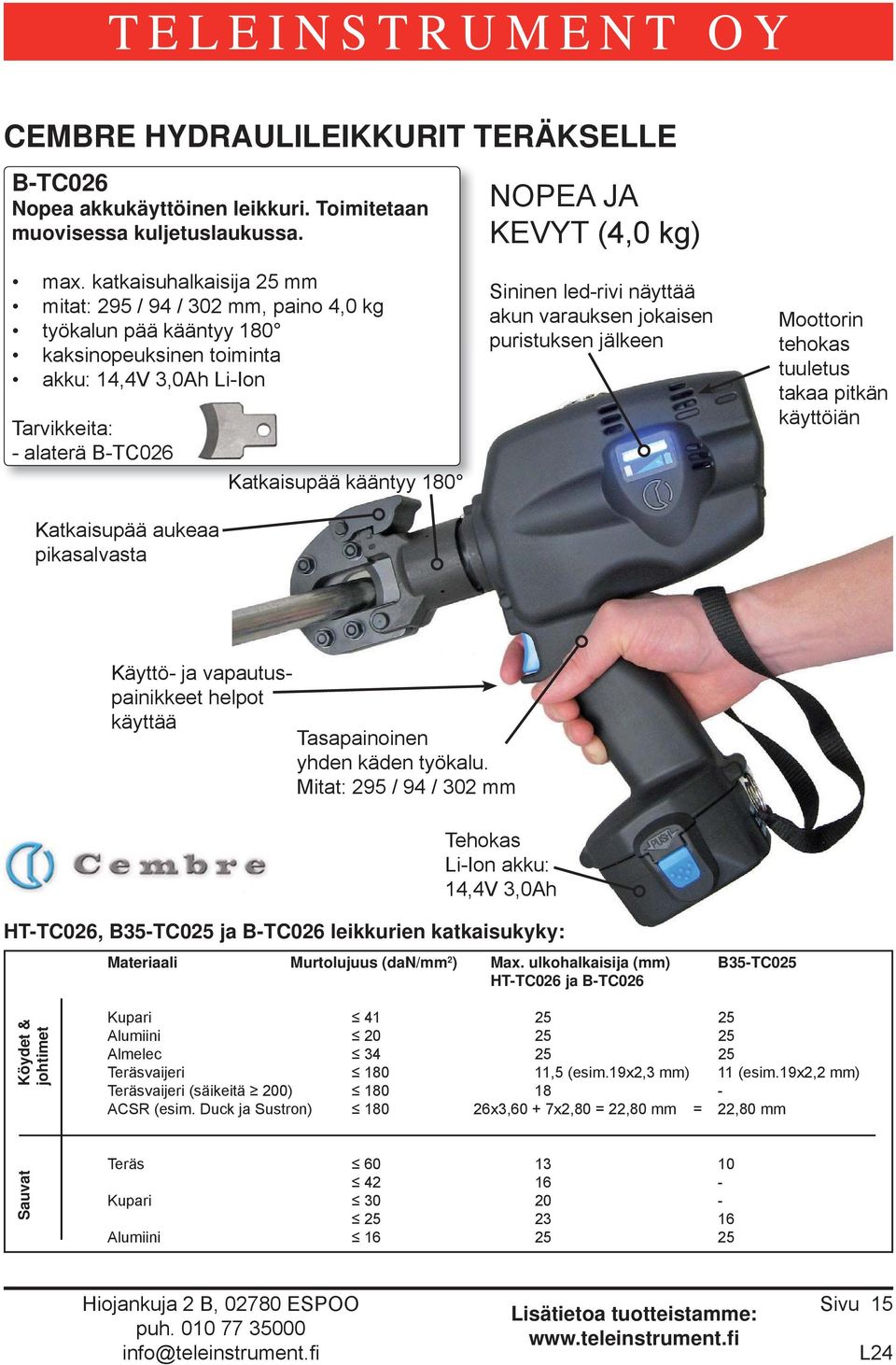

15 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE B-TC026 Nopea akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. NOPEA JA KEVYT (4,0 kg) max. katkaisuhalkaisija 25 mm mitat: 295 / 94 / 302 mm, paino 4,0 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Tarvikkeita: - alaterä B-TC026 Katkaisupää aukeaa pikasalvasta Katkaisupää kääntyy 180 Sininen led-rivi näyttää akun varauksen jokaisen puristuksen jälkeen Moottorin tehokas tuuletus takaa pitkän käyttöiän Käyttö- ja vapautuspainikkeet helpot käyttää Tasapainoinen yhden käden työkalu. Mitat: 295 / 94 / 302 mm Tehokas Li-Ion akku: 14,4V 3,0Ah HT-TC026, B35-TC025 ja B-TC026 leikkurien katkaisukyky: Materiaali Murtolujuus (dan/mm 2 ) Max. ulkohalkaisija (mm) B35-TC025 HT-TC026 ja B-TC026 Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim.19x2,3 mm) 11 (esim.19x2,2 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. Duck ja Sustron) x3,60 + 7x2,80 = 22,80 mm = 22,80 mm Teräs Kupari Alumiini Sivu 15

16 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE B-TC04 Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 40 mm paino 7,3 kg mitat: 492 / 100 / 250 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Tehokas Li-Ion akku: 14,4V 3,0Ah Katkaisupää on helppo aukaista vetämällä lukitustappi irti B-TC0405 Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 40 mm paino 6,7 kg mitat: 438 / 94 / 298 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Käyttö- ja vapautuspainikkeet helpot käyttää Sininen led-rivi näyttää akun varauksen jokaisen puristuksen jälkeen Moottorin tehokas tuuletus takaa pitkän käyttöiän Työkalut toimitetaan teräksisessä kuljetuslaukussa kahden akun, pikalaturin ja olkahihnan kanssa. Tehokas Li-Ion akku: 14,4V 3,0Ah Sivu 16

17 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE HT-TC041 Käsitoiminen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 40 mm paino 5,8 kg mitat: 550 / 144 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta TC04 -KATKAISUPÄÄ Hydraulipumppuun liitettävä katkaisupää. Toimitetaan teräksisessä kuljetuslaukussa. Katso hydraulipumput sivulta 28. max. katkaisuhalkaisija 40 mm max. käyttöpaine 700 bar paino 4,0 kg mitat 311 / 100 mm 3/8 NPT pikaliitin (uros) HT-TC041, B-TC0405 ja TC04 leikkurien katkaisukyky: Materiaali Murtolujuus (dan/mm 2 ) Max. ulkohalkaisija (mm) Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim. 19 x 2,3 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. Finch) (esim. 54 x 4, x 2,62 = 39,20 mm) Teräs Kupari Alumiini Sivu 17

18 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE HT-TC055 Käsitoiminen hydraulileikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 55 mm mitat: 595 / 144 mm, paino 8,3 kg työkalun pää kääntyy 330 kaksinopeuksinen toiminta B-TC055 Tehokas akkukäyttöinen leikkuri. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 55 mm mitat: 483 / 94 / 298 mm, paino 9,1 kg työkalun pää kääntyy 320 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion HT-TC055, B-TC055 ja TC055 leikkurien katkaisukyky: TC055 Hydraulipumppuun liitettävä katkaisupää. Katso hydraulipumput sivulta 28. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 55 mm max. käyttöpaine 700 bar mitat: 357 / 134 mm, paino 6,6 kg Materiaali Murtolujuus (da N/mm 2 ) Max. ulkohalkaisija (mm) Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim. 19 x 2,3 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. 83 x 4, x 2,80 = 50,00 mm) Teräs Kupari ,5 Alumiini Sivu 18

19 CEMBRE HYDRAULILEIKKURIT ALUMIINILLE JA KUPARILLE KATKAISUTYÖKALUN VALINTATAULUKKO ALUMIINILLE JA KUPARILLE: Alumiinin ja kuparin halkaisija (mm) Työkalu 0-50 HT-TC051, B-TC , teräsvahvistetuille esim. ACSR HT-TC051Y, B-TC051Y 0-65 HT-TC065, B-TC065(-SC) 0-85 HT-TC B-TC095 HT-TC051 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 50 mm mitat: 497 / 129 mm, paino 4,4 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta HT-TC051Y Käsitoiminen hydraulileikkuri kevyesti teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 50 mm mitat: 503 / 129 mm, paino 4,7 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta B-TC051 Akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 50 mm mitat: 414 / 94 / 302 mm, paino 5,1 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion B-TC051Y Akkukäyttöinen leikkuri kevyesti teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 50 mm mitat: 414 / 94 / 302 mm, paino 5,1 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Sivu 19

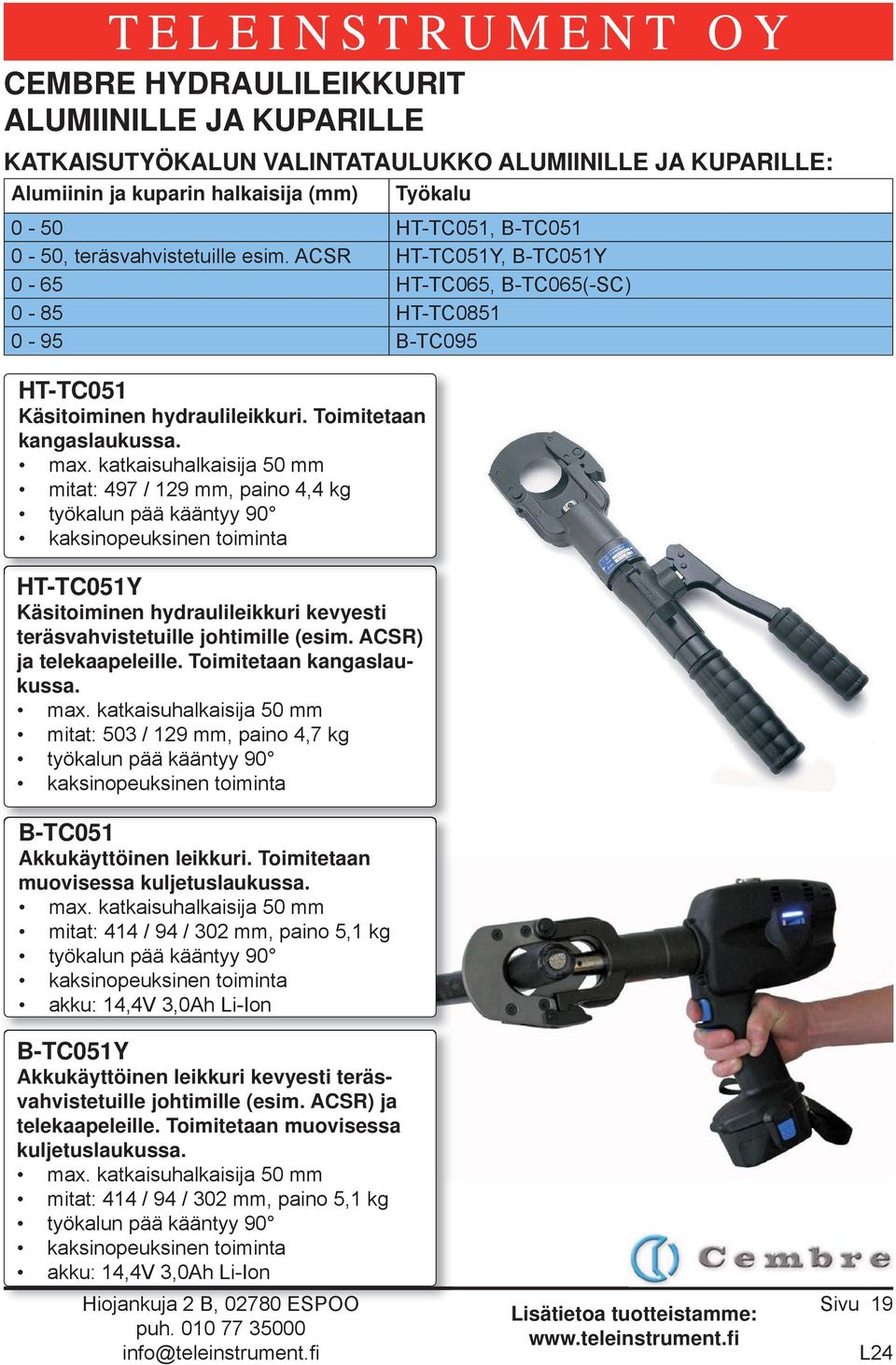

20 CEMBRE HYDRAULILEIKKURIT ALUMIINILLE JA KUPARILLE HT-TC065 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 65 mm mitat: 523 / 129 mm, paino 5,0 kg työkalun pää kääntyy 320 kaksinopeuksinen toiminta B-TC065 Akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 65 mm mitat: 445 / 94 / 305 mm, paino 6,1 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion B-TC065-SC Saksimallinen leikkuri. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 65 mm mitat: 511 / 105 / 313 mm, paino 7,2 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion HT-TC0851 Käsitoiminen hydraulileikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 85 mm mitat: 653 / 175 mm, paino 6,6 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta B-TC095 Akkukäyttöinen leikkuri. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 95 mm mitat: 527 / 94 / 305 mm, paino 7,1 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Sivu 20 Hiojankuja j 2 B, ESPOO

21 CEMBRE HYDRAULIPURISTUSPIHDIT PURISTUSTYÖKALUN VALINTATAULUKKO: Kaapelikengät (mm 2 ) C-liittimet (mm 2 ) Työkalu HT45-E, B35-45, B HT51, B HT131, B1350-C, B131 HT45-E (MAADOITUSPIHTI) Erittäin kevyt käsitoiminen puristustyökalu. Kahvan palautusjousen ansiosta pumppaaminen onnistuu yhdellä kädellä, jolloin toinen käsi jää vapaaksi liittimen kohdistamiseksi leukojen väliin. Yksinopeuksinen puristus. Toimitetaan muovisessa kuljetuslaukussa, jossa säilytyspaikat 20 puristusleukaparille. mitat: 346 / 130 mm, paino 2,0 kg työkalun pää kääntyy 180 puristusvoima 50 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 B35-45D Erittäin kevyt 9,6V 2,0Ah Ni-MH akulla toimiva puristustyökalu. Yksinopeuksinen puristus. Toimitetaan muovisessa kuljetuslaukussa. mitat: 342 / 66 / 108 mm, paino 2,1 kg työkalun pää kääntyy 180 puristusvoima 35 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 Sivu 21

22 CEMBRE AKKUKÄYTTÖINEN HYDRAULIPURISTUSPIHTI B500 -> 60 kn PURISTUSVOIMA -> TODELLA NOPEA Puristuspää aukeaa salvasta Tasapainoinen yhden käden työkalu. Mitat: 287/83/343 mm, paino 4,2 kg Elektroninen paineanturi ja turvaventtiili Moottorin tehokas tuuletus takaa pitkän käyttöiän LED-valot puristuspään ylä- ja alapuolella OLED-näyttö ja hipaisukytkin Käyttö- ja vapautuspainikkeet helpot käyttää Kuoressa pitävät ja kulutusta kestävät kumiosat Tehokas Li-Ion akku (18V 4,0Ah 72Wh), jossa erillinen varauksen tarkistusnäyttö. Akun varauksen voi tarkistaa myös työkalusta irtiolevasta akusta. Sivu 22

23 Puristuskapasiteetti: - C-liittimet max. 70 mm 2 - kaapelikengät max. 240 mm 2 OLED-näyttö hipaisukytkimellä tarjoaa seuraavat reaaliaikaiset tiedot ja asetukset: Min. asetettu voima ja saavutettu hetkellisvoima ilmaistuina kilonewtoneina, tonneina, bareina ja psi:nä varmistaa oikean toiminnan. Akun varaustilan. Tehtyjen puristusten lukumäärän ja jäljellä olevian puristusten lukumäärän ennen suositeltua huoltoa. Työkalun mallin ja sarjanumeron. LED-valot Päälle & Pois. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on: 2 kpl 18V 4,0Ah Li-Ion akkuja verkkovirta-pikalaturi ASC30-36 olkahihna ja rannelenkki säilytyspaikat 20 puristusleukaparille suomenkielinen käyttöohje sekä puristusohje käyttämillenne liittimille Sivu 23

24 CEMBRE HYDRAULIPURISTUSPIHDIT SAMAT PURISTUSLEUAT KÄYVÄT KAIKKIIN TÄMÄN SIVUN TYÖKALUIHIN SEKÄ B500 TYÖKALUUN (KTS. EDELLINEN SIVU). B35-50D Erittäin kevyt 9,6V 2,0Ah Ni-MH akulla toimiva puristustyökalu. Yksinopeuksinen puristus. mitat: 372 / 66 / 108 mm, paino 2,4 kg työkalun pää kääntyy 180 puristusvoima 35 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 HT51 Nopea käsitoiminen puristustyökalu. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 20 puristusleukaparille. mitat: 380 / 130 mm, paino 2,7 kg työkalun pää kääntyy 180 puristusvoima 50 kn Sovellusalueet: Max. johdinkoko: C-liittimet 70 mm 2 Kaapelikengät 240 mm 2 RH50 - PURISTUSPÄÄ 700 baaria kehittävään hydraulipump puun liitettävä puristuspää (3/8 NPT urospika-liit tin). Katso Cembre-hydraulipumput sivulta 29. Toimitetaan muovisessa kuljetuslaukussa. mitat: 196 / 75 mm, paino 1,6 kg max. käyttöpaine 700 bar puristusvoima 60 kn Sovellusalueet: Max. johdinkoko: C-liittimet 70 mm 2 Kaapelikengät 240 mm 2 Sivu 24

25 CEMBRE AKKUKÄYTTÖINEN HYDRAULIPURISTUSPIHTI B1350-C -> 130 kn PURISTUSVOIMA -> TODELLA NOPEA Tasapainoinen yhden käden työkalu. Mitat: 338/83/344 mm, paino 6,4 kg Elektroninen paineanturi ja turvaventtiili LED-valot puristuspään ylä- ja alapuolella Käyttö- ja vapautuspainikkeet helpot käyttää Kuoressa pitävät ja kulutusta kestävät kumiosat Moottorin tehokas tuuletus takaa pitkän käyttöiän Tehokas Li-Ion akku (18V 4,0Ah 72Wh), jossa varauksen tarkistusnäyttö. Puristuskapasiteetti: - C-liittimet max. 185 mm 2 - kaapelikengät max. 400 mm 2 Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on: 2 kpl 18 V 4,0 Ah Li-Ion akkuja verkkovirta-pikalaturi ASC30-36 olkahihna ja rannelenkki säilytyspaikat 7 puristusleukaparille suomenkielinen käyttö- ja puristusohje käyttämillenne liittimille OLED-näyttö hipaisukytkimellä tarjoaa seuraavat reaaliaikaiset tiedot: Min. asetettu voima ja saavutettu hetkellisvoima ilmaistuina kilonewtoneina, tonneina, bareina ja psi:nä varmistaa oikean toiminnan. Akun varaustilan. Tehtyjen puristusten lukumäärän ja jäljellä olevian puristusten lukumäärän ennen suositeltua huoltoa. Työkalun mallin ja sarjanumeron. LED työvalot Päälle & Pois. Hiojankuja j 2 B, ESPOO Sivu 25

26 CEMBRE HYDRAULIPURISTUSPIHDIT 130 kn HT131, B131 ja B1350 OMINAISUUDET: Puristusvoima: 130 kn Sovellusalueet: Max. johdinkoko: C-liittimet 185 mm 2 Kaapelikengät 400 mm 2 Pään avautuma 25 mm HT131, B131 ja B1350 -työkaluista löytyy versiot myös C-, LC- ja UC-puristuspäillä. Pään avautuma 42 mm Pään avautuma 35 mm C-malli LC-malli UC-malli HT131-C Käsitoiminen 13 tonnin hydraulipuristuspihti. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 14 puristusleukaparille. mitat: 473 / 144 mm, paino 5,5 kg työkalun pää kääntyy 180 B131LN-C Akkukäyttöinen hydraulipuristuspihti. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi. Kuljetuslaukussa on säilytyspaikat 14 puristusleukaparille. mitat: 480 / 100 / 250 mm, paino 8,6 kg työkalun pää kääntyy 180 akku: 14,4V 3,0Ah Li-Ion Sivu 26

27 CEMBRE AKKUKÄYTTÖISTEN HYDRAULITYÖKALUJEN LISÄTARVIKKEET AKUT: CB1840L LI-ION AKKU 18V 4,0AH Cembren 18V akkutyökaluille. Sopiva laturi ASC LATURIT: ASC30-36 VERKKOVIRTALATURI Uusille 18V 4,0Ah Li-Ion akuille. Puhallinjäähdytetty. CB1430L LI-ION AKKU 14,4V 3,0AH Cembren 14,4V akkutyökaluille. Sopiva laturi CFC230N laturi, vanhempi CFC230 laturi ei käy. CB1430H NI-MH AKKU 14,4V 3,0AH Cembren 14,4V akkutyökaluille. Sopivat laturit CFC230N ja CFC230. CFC230N VERKKOVIRTALATURI (Huom. vanhan mallinen laturi CFC230 ei lataa Li-Ion akkuja.) Li-Ion, Ni-Cd, Ni-MH akuille jännitteiltään 7,2-18 V. BPS VERKKOVIRTA-ADAPTERI Työkaluja voidaan käyttää verkkovirralla. Laitetaan työkaluun akun paikalle. Sopii kaikkiin Cembren 14,4 V akkutyökaluihin V 50-60Hz verkkovirralle - Ulostulo 14,4V DC - Johdonpituus 5 m CFC12-24ICN AUTOLATURI (Huom. vanhan mallinen laturi CFC12-24IC ei lataa Li-Ion akkuja.) Akkuja voidaan ladata V tupakansytytinpistokkeesta. Sivu 27

28 CEMBRE HYDRAULIPUMPUT PURISTUS- JA KATKAISUPÄILLE B70M-P24 AKKUKÄYTTÖINEN HYDRAULIPUMPPU (MYÖS 850 BARIN VERSIO) Kannettava 24 V akkukäyttöinen hydraulipump- pu tuottaa 700 barin paineen. Hydraulipumppu toimitetaan irrallisena ja seuraavat tarvikkeet kankaisessa kuljetuslaukussa: tehokas 24V 3,3Ah Ni-MH akku OMINAISUUDET: akkulaturi Tuottopaine 700 bar 3 m joustava letku, uros + naaras 3/8 NPT- Ni-MH akku 24 V33Ah 3,3 mitat 390 / 163 / 323 mm, paino 9,2 kg pikaliittimillä johdollinen kaukosäädin olkahihna Lisävarusteet: ESC 300CEE 3 m virtajohto 24 V CEE-pistokkeella ESC m virtajohto krokotiili-leuoilla EPS muuttaja, 230 V AC -> 24 V DC BPS verkkovirta-adapteri, 230 V AC -> 24 V DC ERCH hydrauliletku, jossa integroidut käyttöpainikkeet (ei irrallista käyttöpainikekapulaa) TRS-B70 kantoreppu pumpulle SH-B70 ripustuskoukku VAL-P18 kuljetuskotelo RCP-B70 jalkakäyttöpainikkeet PO7000 HYDRAULIJALKAPUMPPU (MYÖS 850 BARIN VERSIO) OMINAISUUDET: Tuottopaine 700 bar Mitat: 680 / 200 / 163 mm Paino 9,8 kg Kaksinopeuksinen jalkapumppu tuottaa 700 barin paineen. Kaksinopeuksisuus tarkoittaa, että pumppu pumppaa nopeasti siihen asti kunnes kuormitus alkaa. Pumpussa on 3 metrin letku. Paine voidaan vapauttaa vivusta työn kaikissa vaiheissa. Toimitetaan muovisessa säilytyslaukussa. Sivu 28

29 B70M-P24 HYDRAULIPUMPUN LISÄVARUSTEET: Sivu 29

30 PURISTUS- JA KATKAISUPÄITÄ HYDRAULIPUMPUILLE: TERÄKSEN KATKAISUUN: TC025 - max. katkaisuhalkaisija 25 mm TC04 - max. katkaisuhalkaisija 40 mm TC055 - max. katkaisuhalkaisija 55 mm ALUMIININ JA KUPARIN KATKAISUUN: TC050 - max. katkaisuhalkaisija 50 mm TC050Y - max. katkaisuhalkaisija 50 mm TC085 - max. katkaisuhalkaisija 85 mm TC096 - max. katkaisuhalkaisija 95 mm TC120 - max. katkaisuhalkaisija 120 mm PURISTUSPÄÄT: RH50-60 kn RHC kn ECW-H3D kn RHU kn RHU kn RHU kn RHU kn Sivu 30

31 CEMBRE KUPARIKAAPELIKENGÄT A-M CEMBRE PITKÄKAULAISET KUPARIKAAPELIKENGÄT 2A-M 0, mm 2 kuparijohtimille. Kaapelikengät ovat elektrolyyttisesti tinapäällystettyjä ja niissä on tarkastusaukko. Esim. A3-M5 on 16 mm 2 kaapelikenkä 5 mm pultille. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 0,25-1,5 3-6 A03-M.. 1,5-2,5 3-8 A06-M A1-M A2-M A3-M A5-M A7-M A10-M A14-M A19-M A24-M A30-M A37-M A48-M A60-M A80-M , 20 A100-M , 20 A120-M , 20 A160-M , 20 A200-M mm 2 karkea- ja hienosäikeisille kuparijohtimille. Kaapelikengät ovat elektrolyyttisesti tinapäällystettyjä ja tarkoitettu täriseviin paikkoihin sekä maadoitukseen. Liittimissä ei ole tarkastusreikää, jottei kosteus eikä vesi pääse tunkeutumaan liitoksiin. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 16 8, 10 2A3-M A5-M A7-M A10-M A14-M A19-M A24-M A30-M A37-M A48-M A60-M A80-M , 20 2A100-M , 20 2A120-M A160-M A200-M.. Sivu 31

32 CEMBRE JATKOHOLKIT L-M CEMBRE RINNAKKAISHOLKIT L-P 0, mm 2 kuparijohtimien jatkamiseen päittäin. Jatkoholkit ovat elektrolyyttisesti tinapäällystettyjä. POIKKIPINTA JATKO- MITAT (mm) (mm 2 ) HOLKKI Øi L 0,25-1,5 L03-M 1,8 15 1,5-2,5 L06-M 2, L1-M 3, L2-M 4, L3-M 5, L5-M 7, L7-M 8, L10-M 10, L14-M 11, L19-M 13, M 15, L30-M 16, L37-M 19, L48-M 21, L60-M 23, L80-M 27, L100-M 30, L120-M 33, L160-M 38, L200-M 44, , mm 2 kuparijohtimien liittämiseen rinnakkain. Rinnakkaisholkit ovat elektrolyyttisesti tinapäällystettyjä. YHTEIS- POIKKIPINTA (mm 2 ) JATKO- HOLKKI MITAT (mm) Øi L 0,25-1,5 L03-P 1,8 6,0 1,5-2,5 L06-P 2,4 6,0 4-6 L1-P 3,6 9,0 10 L2-P 4,6 10,5 16 L3-P 5,8 11,5 25 L5-P 7,0 13,0 35 L7-P 8,9 14,0 50 L10-P 10,0 16,0 70 L14-P 11,3 18,0 95 L19-P 13,5 19, P 15,2 22,0 150 L30-P 16,7 26,5 185 L37-P 19,2 26,5 240 L48-P 21, L60-P 23,7 43 Sivu 32

33 CEMBRE C-LIITTIMET CEMBRE MAADOITUSJOHTIMET Poikkipinnoille mm 2. C-liittimet on valmistettu korkealuokkaisesta kupariprofi ilista ja ne soveltuvat lukuisiin käyttöihin esimerkiksi maadoitusliitoksiin ja ilmakaapelien liitoksiin. Punosköydet on valmistettu elektrolyyttisestä kuparilangasta. Kaikkia kokoja toimitetaan sekä puhtaana että tinapäällysteisenä kuparina. Esim. FL (kupari) FL ST (tinapäällysteisenä). POIKKIPINTA C-LIITIN (mm 2 ) SUORA HAARA 6-2,5 6-1,5 C6-C ,5 C10-C ,5 C16-C ,5 C25-C C25-C ,5 C35-C C35-C C50-C C50-C ,5 C70-C25N C70-C C70-C C95-C C95-C C95-C C120-C C150-C C150-C C185-C C185-C C240-C120 POIKKI- PINTA (mm 2 ) PULTTI- KOKO (mm) TYYPPI MITAT B N L d 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 Sivu 33

34 CEMBRE ALUMIINIKAAPELIKENGÄT AA-M Liittimien alumiinipitoisuus on 99,5 % tai korkeampi. Alumiiniliittimet on tulpattu ja täytetty suojarasvalla liittimien hapettumisen estämiseksi. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 16 8 AA16-M AA25-M , 10 AA35-M , 14 AA50-M , 14 AA70-M , 14 AA95-M , 14 AA120-M , 14 AA150-M , 14 AA185-M , 14 AA240-M , 14, 16 AA300-M AA400-M AA500-M AA630-M.. CEMBRE JATKOHOLKIT MTMA-GC JA MTMA/1 Liittimien alumiinipitoisuus on 99,5 % tai korkeampi. MTMA-GC jatkoholkkien keskellä on umpinainen väliseinä. MTMA/1 jatkoholkit ovat ilman väliseinää ja soveltuvat samantyyppisten kaapelien jatkamiseen. Alumiiniliittimet on tulpattu ja täytetty suojarasvalla liittimien hapettumisen estämiseksi. POIKKI- PINTA (mm 2 ) JATKO- HOLKKI MITAT (mm) Øi L 10 MTMA10-GC 4,3 90,5 16 MTMA16-GC 5,5 90,5 MTMA16/1 25 MTMA25-GC 6,5 90,5 MTMA25/1 MTMA35-GC 8,0 90,5 35 MTMA35/1 MTMA35-20-GC 8,0 106,5 50 MTMA50-GC 9,0 106,5 MTMA50/1 70 MTMA70-GC 11,0 106,5 MTMA70/1 95 MTMA95-GC 12,5 110,0 MTMA95/1 12,5 106,5 120 MTMA120-GC 13,7 133,0 MTMA120/1 150 MTMA150-GC 15,5 135,0 MTMA150/1 15,5 133,5 185 MTMA185-GC 17,0 143,5 MTMA185/1 240 MTMA240-GC 19,5 143,5 MTMA240/1 MTMAD300-GC 22,5 144,5 300 MTMAD300/1 22,5 135,0 MTMA300-GC 23,3 218,0 400 MTMA400/1 26,0 218,0 500 MTMA500-GC 29,1 218,5 MTMA500-40/1 29,1 218,0 630 MTMA630/1 32,5 218,5 Sivu 34

35 CEMBRE PVC ERISTETYT JATKOHOLKIT HP1&3 -PURISTUSPIHDEILLE Jatkoholkit on valmistettu kuparista ja ovat elektrolyyttisesti päällystettyjä. Käyttölämpötila C (hetkellinen + 90 C). POIKKIPINTA LIITIN Ø L PAKKAUSKOKO (kpl) (mm2) (mm) (mm) laatikko/pussi JATKOHOLKIT 0,2-0,5 PL01-M 3, /100 0,25-1,5 PL03-M 4, /100 1,5-2,5 PL06-M 5, / PL1-M 6, /100 RINNAKKAISHOLKIT 0,25-1,5 PL03-P 4, /100 1,5-2,5 PL06-P 5, /100 CEMBRE KAAPELIKENGÄT 0,25-16 MM 2 HN1&5 -PURISTUSPIHDEILLE Kaapelikengät ovat elektrolyyttisesti tinapäällystettyjä ja niissä on tarkastusaukko. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 0,25-1,5 3-6 A03-M.. 1,5-2,5 3-8 A06-M A1-M A2-M A3-M.. CEMBRE JATKOHOLKIT 0,25-16 MM 2 HN1&5 -PURISTUSPIHDEILLE Jatkoholkit ovat elektrolyyttisesti tinapäällystettyjä. POIKKIPINTA JATKO- MITAT (mm) (mm 2 ) HOLKKI Øi L 0,25-1,5 L03-M 1,8 15 1,5-2,5 L06-M 2, L1-M 3, L2-M 4, L3-M 5,8 27 CEMBRE MEKAANISET PURISTUSPIHDIT JA LEIKKURIT Eristämättömille liittimille HN1: 0,25-10 mm 2 HN5: 10 ja 16 mm 2 Eristetyille liittimille HP1: 0,2-2,5 mm 2 HP3: 0,25-6 mm 2 KT2 leikkuri kuparille max. katkaisuhalkaisija 25 mm Sivu 35

36 CEMBRE ZETAmini KYTKENTÄLIITTIMET johtimien helppo asettelu kiristysruuvi Yksipuoliset, yksinapaiset liittimet soveltuvat 0,5-35 mm 2 johtimille. Paloturvalliset polykarbonaatti liittimet ovat toimintavarmoja ja nopeita asentaa. Liittimillä tehdään varma liitos ja taataan pieni ylimenovastus. Johtimien asentaminen liittimeen on helppoa sisäänvientikanavan kartiomaisen muodon ansiosta. Nimellisjännite: 450 V Max. käyttölämpötila: 85 C Tiiviysluokitus: IP 20 puristus levyn avulla LIITIN JOHTIMEN POIKKI- PINTA (mm 2 ) Z ,5 Z6-1 6 Z Z Z Z LIITTIMEN KAPASITEETTI * (johtimien lkm. x poikkipinta mm 2 ) 2 x 2,5 2-3 x 1,5 2-5 x 1,0 2 x x x 2,5 2-6 x 1,5 2-6 x 1 2 x x x x 2,5 2-6 x 0, x 0, x Ø0,4-0,6 mm 2-10 x 0, x 0,5 (1 x 6) + (4 x 1,5) (1 x 6) + (2 x 2,5) 2-12 x 1, x x 0,75 (1 x 6) + (1 x 4) + (2 x 2,5) + (3 x 1,5) 2 x x x 6 2 x x x 10 2 x x x x x x 2, x 1,5 2-8 x x x 2, x x x 2,5 MITAT (mm) 7,6 x 20 x k23,5 11,5 x 28 x k29 15,6 x 32 x k32,5 18 x 34 x k38 20,8 x 42,5 x k43,5 25 x 45 x k51,5 PAINO (g) PAKKAUS- KOKO 3 500/ / / / / /10 * Eri kaapelikokoja voidaan liittää yhteen liittimeen kun johtimien poikkipintojen summa on vähemmän kuin liittimen kaksinkertainen nimellispoikkipinta. Sivu 36

37 CEMBRE ZETApiù YKSINAPAISET KYTKENTÄLIITTIMET POTENTIAALIN TASAUKSEEN (6-50 mm 2 ) Paloturvallisesta polykarbonaatista. Liittimien kartiomainen muoto helpottaa johtimien työntämistä liittimeen ja johtimen puristuslevy takaa pienen ylimenovastuksen vahingoittamatta johtimia. Nimellisjännite: 450 V Max. käyttölämpötila: 85 C Paloluokitus: V-0 (UL 94) CEMBRE ZETAblock 2-4 NAPAISET LIITTIMET SÄHKÖKESKUKSIIN JA KYTKENTÄKAAPPEIHIN (6-50 mm 2 ) 100, 125 ja 160A, 2-4 napaiset kytkentäliittimet, joissa on 7, 14 tai 12 kytkentäpaikkaa napaa kohden. ZETAblock kytkentäliittimet soveltuvat sähkökeskuksiin ja kytkentäkaappeihin. Johtimien asennus sekä ylä- että alapuolelta kahdessa kerroksessa (lukuunottamatta Z35- DP14B, vain toisesta suunnasta), pitää johtimet hyvässä järjestyksessä ja mahdollistaa monipuolisen asennuksen. Liittimien kartiomainen muoto helpottaa johtimien työntämistä liittimeen ja johtimen puristuslevy takaa pienen ylimenovastuksen vahingoittamatta johtimia. Max. käyttöjännite: 800 V Impulssijännite: 8 kv Paloluokitus: V-0 (UL 94) Runko paloturvallisesta polykarbonaatista Sivu 37

38 TYKOFLEX JATKOSKOTELOT KAIKILLE KUITUKAAPELITYYPEILLE Tykofl exin lukittavat valokaapelijatkoskotelot on valmistettu haponkestävästä ruostumattomasta teräksestä, mikä takaa niiden soveltuvuuden vaativiin pohjoisen ympäristöoloihin. Koteloiden rakenne ja muotoilu sallivat erilaisten kaapelityyppien käytön samanaikaisesti, joustavasti ja monipuolisesti. Kotelot sopivat kaikille kaapelityypeille. Yksinkertainen suljenta ja avaaminen yhdellä pultilla helpottavat käsittelyä. Sama suljentarakenne pitää kotelot tiiviinä sekä yli- että alipaineessa. Asennushetkellä koteloon lisätty kuivausainepakkaus estää kondenssin muodostumisen kotelon sisällä. KOKOAMME HALUTESSANNE KAIKKI JATKOSPAKETIT JATKOSKOHTAISESTI KÄYTTÄMIENNE KAAPELIEN MUKAISESTI. NÄIN JATKOSPAKETISTA EI PUUTU MITÄÄN, EIKÄ YLIMÄÄRÄISIÄ TARVIKKEITA TULE. TF6 JATKOSPAKETIT Sisältävät kaiken tarvittavan jatkoksen tekemiseen. 24 kuidulle: TF6 JATKOSPAKETTI 24k (tinro. 7242) 48 kuidulle: TF6 JATKOSPAKETTI 48k (tinro. 7250) 96 kuidulle: TF6 JATKOSPAKETTI 96k (tinro. 7247) 240 mm TF 6 jatkospakettien sisältö: 24k 48k 96k TF 6 kotelo Multikasetti-jatkoslevyt Kutisteletkut Kuitujatkossuojat Maadoituskenkä mutteri Nippusiteet Alumiiniset liekinsuojat Smirgelikangas Puhdistusliina Kuivausainepakkaus Kierteensuojat Jakokappalesarja kaapelille sis: SPA-U jakokappaleet OET kiristin OET kiristin OET kiristin Ø 4 mm kuitusuoja- 3 m 5 m 6 m putkea 6 pyöreää läpivientiputkea, joista 4 tulpattu kutisteella 300 mm Sivu 38

39 TBK8 JATKOSPAKETIT sisältävät kaiken tarvittavan jatkoksen tekemiseen 96 kuidulle: TBK8 JATKOSPAKETTI 96k (tinro. 7246) 192 kuidulle: TBK8 JATKOSPAKETTI 192k (tinro. 7245) 1 soikea läpivientiputki (kylkiotto mahdollisuus) + 8 pyöreää läpivientiputkea tulpattuna kutisteella JATKOSPAKETTIEN SISÄLLÖT: 96k 192k TBK 8 kotelo 1 1 Multikasetti-jatkoslevyt 4 8 Kutisteletkut 4 4 Kutisteletku + haarakiila Kuitujatkossuojat Maadoituskenkä + mutteri Maadoitusjohdot 2 2 Nippusiteet Tarranauhat 6 6 Alumiiniset liekinsuojat 6 6 Smirgelikangas 1 1 Puhdistusliina 1 1 Kuivausainepakkaus 1 1 Suojaputket 8 8 SPA-U jakokappaleet OET kiristin OET kiristin OET kiristin 8 8 TBK8 varastolevy (tinro. 7201) Lisätarvikkeena saatavaa TBK8 varastolevyä käytetään katkaisemattomien kuitujen säilyttämiseen jatkoskotelossa kun tehdään ns. kylkiotto/midspan-haaroitus. Varastolevyn paikka jatkoskotelossa on jatkoslevyjen alla ja siinä on riittävästi tilaa kahdelletoista 192-kuituisen putkirakenteisen kaapelin kuudestatoista kuituputkesta. Kuituputkien läpivientityökalu (tinro. 7226) Läpivientityökalun avulla estetään kuituputkien lommahdukset kun ne vedetään jatkoskoteloon. Sivu 39

40 TBK10 JATKOSKOTELO (tinro. 7243) 10 pyöreää läpivientiputkea, joista 9 tulpattu kutisteella. TBK10 kotelon mukana tulevat tarvikkeet: Maadoituskenkä + mutteri 2 alumiinista liekinsuojaa Smirgelikangas Puhdistusliina Kuivausainepakkaus TBK 10 jatkoskotelon lisäksi tarvitaan TBK 10 ASENNUSSARJA (tinro. 7233), joka sisältää seuraavat: 2 multikasetti-jatkoslevyä 9 kutisteletkua 9 SPA-U jakokappaletta 1 kpl 13 OET kiristin 9 kpl 11 OET kiristintä 9 kpl 9 OET kiristintä Kuitusuojaputket kuitujen läpivetovaijeri 25 nippusidettä 4 tarranauhaa Alla olevia tarvikkeita tilattavissa erikseen: - Multikasetti-jatkoslevyt (tinro. 7200) - Kuitujatkossuojat Canusa 45 mm (tinro. 7236) - Haarakiila sis. liiman (tinro. 7235) - SPA-U jakokappale (tinro. 7238) Esim. 4-kuituisia kaapeleita voidaan asentaa jokaiseen läpivientiputkeen kaksi ja siten kotelosta voidaan haaroittaa jopa 18 kaapelia. Sivu 40

41 Soveltuu jopa 576 yksittäiskuidun jatkamiseen 1 ovaali läpivienti, 63x31 mm 2 kutisteella suljettua pyöreää läpivientiä halkaisijaltaan 27 mm 4 kutisteella suljettua pyöreää läpivientiä halkaisijaltaan 25 mm Mitat 600x260x260 mm, paino 10kg Kuitujen jatkaminen tapahtuu kuudella teräksisellä jatkoslevyllä, jotka avautuvat ulos kotelon rungosta työskentelyn ajaksi. TB-XL JATKOSKOTELO (tinro. 7254) Kotelossa on 1 kpl ovaaliläpivienti, jonka kautta voi viedä osan kuituputkia koteloon katkaisematta niitä ja jättämällä näin osa kuiduista varastolevylle ehjänä. Muihin sisäänmenoihin voi asentaa haaroitettavat kaapelit. TB-XL jatkoskotelo on tarkoitettu lähinnä suuria kuitumääriä sisältäviin runkoverkkoihin. Tyypillisesti kaapelien lukumäärä jatkosta kohti on ovaalissa olevien lisäksi 1-3 kaapelia asennustöiden hallittavuuden takia. TB-XL koteloon voi asentaa niin FY- (keskiputki) kuin FZ-(kerrattu putkirakenne) rakenteisia kaapeleita. Myös SISU, urarunko- ja löysäputkirakenteiset kaapelit voi asentaa koteloon. TB-XL 432k jatkospaketin sisältö: (tinro. 7254) - TB-XL jatkoskotelo - 6 avautuvaa, teräksistä maalattua jatkoslevyä kuitujatkossuojaa (Canusa 45mm) - 4 kutisteletkua WCSM 33/8 p=200mm - 1 kutisteletku WCSM 51/16-1 haarakiila Sivu 41

42 TBK8 LISÄTARVIKKEET TF6 LISÄTARVIKKEET Kuituputkien läpivientityökalu (tinro. 7226) Vaakakasetinpidin (tinro. 7221) Pystykasetinpidin (tinro. 7222) TBK8 varastolevy (tinro. 7201) Seinä-/telinekulmakiinnike (tinro. 7210) Pylväskiinnike (tinro. 7211) TBK jatkoskotelon työpidin (tinro. 7212) TBK jatkoskotelon työpitimen avulla jatkoskotelon voi kääntää eri asentoon aina työvaiheen vaatimusten mukaan. Pitimen voi kiinnittää ruuveilla suoraan työpöydän reunaan. TBK8 & 10 LISÄTARVIKKEET TBK jatkoskotelon seinäkiinnike (tinro. 7214) Seinäkiinnike pitää TBK-kotelot tukevasti paikallaan. Seinäkiinnike estää kotelon liikkumisen kaikkiin suuntiin myös ylöspäin. TBK kasetinpidin (tinro. 7227) TBK kasetinpitimen avulla jatkoslevyt pysyvät järjestyksessä ja paikoillaan uusia kaapeleita asennettaessa. Ylläolevassa kuvassa TBK jatkoskotelon seinäkiinnike on kiinnitettynä pylväskiinnikkeeseen (tinro. 7211). Sivu 42

43 LISÄTARVIKKEET KAIKILLE TYKOFLEX KOTELOTYYPEILLE: Multikasetti-jatkoslevy, 2 kpl/pakkaus (tinro. 7200) Multikasetissa on 9 kiinteää paikkaa kuitujatkossuojien kiinnittämiseen. Tällä tavalla kasetille voi asentaa 4x9 kpl yksittäiskuidun jatkosta. Multikasetti-jatkoslevy 48k, 2 kpl/pakkaus (tinro. 7202) Kuten edellä, mutta (2x12) kuitujatkossuojien lisäpitimillä eli kasetille mahtuu yhteensä 48 jatkosta. Kuituasennustyökalu (tinro. 7225) Multikasetin kannen aukaisuun sekä kuitujen ja kuitujatkossuojien asetteluun. Oetiker-liitinpihti (tinro ) SPA-U -sarja 10 kaapelille (tinro ) Käytetään keskiputkirakenteisten kaapeleiden kuitujen suojaamiseen kuituja jatkettaessa ja päätettäessä. Asennussarjan jakokappale kiinnitetään kaapelin ydinputkeen ns. Oetiker-kiristimellä 6, 12 ja 24-kuituisen kaapelin ydinputkeen käytetään 11 OET kiristintä. 48 ja 96-kuituisen kaapelin ydinputkeen käytetään 13 OET kiristintä. SPA-U -sarja 50 m Ø 4/3 mm kuitusuojaputkea 1 kpl vetojousi 10 kpl jakokappaletta 10 kpl 13 OET kiristintä 10 kpl 11 OET kiristintä 10 kpl 9 OET kiristintä Lisäkutistesarja 2 kaapelille (tinro. 7231) Kutisteet: WCSM 33/8 Kuitujatkosuoja Canusa 45 mm (tinro. 7236) Pakkauskoot: 25 kpl, 50 kpl ja 100 kpl Kutistetulppa mm (tinro. 7237) Painetiiviyden testeri (tinro. 7213) Läpivientien/kutisteiden tiiviyden testaamiseen ennen kotelon sulkemista. Sivu 43

44 TYKOFLEX ERIKOISKOTELOT RANTAJATKO Rantajatkoa käytetään kun vesistökaapeli tuodaan maalle ja jatketaan maakaapelia tai toista vesistökaapelia vasten. Rantajatko sijoitetaan tyypillisesti 120 tai 150 cm betonikaivoon. OPGW JATKO OPGW jatkoksessa jatketaan suurjännitelinjan ukkosköyden sisälle asennetut kuidut maakaapelia vastaan. Molempien kaapelien ankkurointi sijoitetaan galvanoidulle asennusalustalle, joka nostetaan suurjännitepylvään alapäähän. Itse jatkaminen tehdään maan pinnalla. VK MK RJV RHJ RVM VK RJV = Rantajatko kahden vesistökaapelin välille RHJ = Haaroitus vesistökaapelista maakaapeliin (esim. saari) RVM = Rantajatko vesistökaapelista maakaapeliin LIITINKENTÄLLINEN JATKOSKOTELO (tinro. 7253, 12 x SC-liittimille) Kotelo on tarkoitettu tilanteisiin, jolloin väliaikaisesti tarvitaan kuidun siirtokapasiteettia, esim. vakiokesäjuhlilta tehtävään suoraan lähetykseen. VK MK MIKROKAAPELI-JATKOSKOTELO TF240/30 jatkoskotelo on tarkoitettu sovitusjatkoksi perinteisen kaapelin ja mikrokaapelien välille. Jatkoksessa voi myös jatkaa tai haaroittaa mikrokaapelin. Mikrokaapelin sisäänmenoissa ei tarvita kutistamista. TYKOFLEX LED-LENTOESTEVALO RL30 LED on tukevarakenteinen ja pitkän huoltovälin omaava pienintensiteetti LED-lentoestevalo. Laitteen alaosa on sähkökiillotettua ruostumatonta terästä ja yläosa läpinäkyvää UV-stabiloitua polykarbonaattia. Lentoestevalo täyttää ICAO, FAA och BCL-F4.1, LFS 2008:47 serie GEN normit pienintensiteetti lentoestevaloista. Sivu 44 Pieni energiankulutus EMC hyväksytty Elinikä > 100,000 h Intensiteetti >32 cd Valonlevitys vaakasuunnassa 360 Valonlevitys pystysuunnassa IP-luokitus IP43 Käyttölämpötila C

45 KANNATINVAIJERIN PYLVÄSKIINNIKKEET AC JA AC Käytetään 8-rakenteisen teräskannatinvaijerilla varustetun kaapelin varmistamiseen pylvääseen. Metallihampaat pureutuvat kannatinvaijerin muovivaipan läpi ja tarrautuvat kannatinvaijeriin. Pylväskiinnikkeessä on avoin, kiilamainen runko. Pituus L AC AC Vaijerin pituus L 260 mm 500 mm Kannatinvaijerin halkaisija 6-10 mm 6-10 mm Kaapelin kiristyslujuus dan dan MATERIAALIT: Runko alumiinivalua alumiinivalua Hammastus sinkkivalua sinkkivalua Vaijeri ruostumaton teräs ruostumaton teräs Paino 300 g/kpl 330 g/kpl Pakkauskoko 50 kpl/laatikko 30 kpl/laatikko KANNATINVAIJERIN MAADOITUS EC13 JA EC13T Kannatinvaijerin maadoitukseen ja sähköisen liitoksen tekoon. Asennetaan kannatinvaijerin päälle ilman eristeen kuorimista. Liittimen kiilamaiset kärjet tunkeutuvat kannatinvaijerin vaipan läpi ja sulkevat liitoksen estäen korroosion muodostumisen. EC13 tavallisella mutterilla EC13T alumiinisulakemutterilla EC13 EC13T Käyttöalue 3-13 mm (vaijerin halk.) Paino 90 g/kpl Sivu 45

46 PELI LADATTAVA LED TYÖVALO KOHTEISIIN, JONNE SÄHKÖNVIENTI ON HANKALAA JA KUN TARVITAAN JOHDOTONTA TEHOKASTA VALAISINTA Pitkäikäiset ja tehokkaat LEDit Säädettävä 82 cm korkea masto kääntyy joka suuntaan Mitat kasassa 40x20x23 cm, paino 10 kg MALLI: P9430 LED-TYÖVALO Sis. verkkovirtalaturin lumenia 8 tunnin paloajalla 1500 lumenia 15 tunnin paloajalla latausaika 5 tuntia PUHALTIMET JA TARVIKKEET SULJETTUJEN TILOJEN TUULETUKSEEN Toimitamme: 3 Puhaltimet suljettujen tilojen tuuletukseen (jopa 300m tilojen tuuletusta varten) ATEX-hyväksytyt puhaltimet räjähdysvaarallisiin tiloihin Puhallusletkut ja tarvikkeet UB20 / 20cm PUHALLIN Tehokas, kevyt ja pieni Hiljainen korkeapaine aksiaalipuhallin Korroosion- ja iskunkestävä Kotelo on kaksiseinämäinen, UV-suojattua PE-muovia Lämpösuoja estää ylikuumenemisen 4,6 m virtajohto ja IP65-suojattu katkaisin UB20 LETKUKANISTERI: 4,6 JA 7,2 M Kiinnitetään puhaltimeen nopeasti ja helposti kumilenkeillä. Puhallusletkun saa pakattua kanisterin sisään kuljetuksen ja varastoinnin ajaksi. Pituudet 4,6 m ja 7,2 m. Sivu 46 Ilmavirtaus Vapaa 1392 m 3 /h 4,6 m 1x 90 mutka 1120 m 3 /h 4,6 m 2x 90 mutka 949 m 3 /h Propelli 9-lapainen / 20 cm Paino 8 kg Mitat (p/l/k) 330/305/355 mm Melutaso 72 db Sähkösyöttö 230 V, 50 Hz, 190 W Hiojankuja j 2 B, ESPOO

47 KAAPELIHYLLYT JA TOLPAT Kaapelihyllyt kannattavat kaapeleita ja jatkoksia kaivoissa, kellareissa ja tunneleissa. Muovisiin hyllyihin ei synny korroosiota kuten metalliosiin. Kaapelihyllyt soveltuvat raskaammille kaapeleille mm. kytkentätelineiden sisääntuloissa ja kaapelikaivoissa. Kaapelihyllyt eivät johda sähköä, joten ne ovat turvallisia esimerkiksi johtojen maasulkujen estämiseksi. Hyllyt on valmistettu lasikuituvahvisteisesta puristetusta muovista ja tolpat alumiinista. Tolpat ovat kaapelihyllyjen seinäkiinnitystä varten. Hiojankuja j 2 B, ESPOO MUULITEIPPI-VETOLANKA KUVAUS: Muuliteippi on litteä, punottu, polyesteri vetolanka esim. valokuitu-, kupari- ja koaksiaalikaapeleiden asennukseen kaapelikanavissa/-putkissa. EDUT liukas vetolanka vähentää kitkaa pieni venymä lisää turvallisuutta ja vähentää vetoakselien rikkoontumista ja takapotkua kevyt ja helposti puhallettavissa kanavaan/putkeen helppo jatkaa esim. muulisolmulla VETOLUJUUDET: Tinro. Muuliteippi Muulisolmu Paalusolmu Toimituspituus Leveys RP3300N 1500 kg 1300 kg 850 kg 1000 m 13 mm RP6000N 2700 kg 2200 kg 1400 kg 500 m 19 mm TUOTE/TUOTEKOODI KORKEUS/LEVEYS/PITUUS PAINO MAX.KUORMA Kaapelihylly 400 / /50/450 mm 0,480 kg 200 kg Kaapelihylly 500 / /50/550 mm 0,640 kg 200 kg Tolppa AL-T167 / /60/45 mm 2,422 kg - Tolppa AL-T20 / /60/45 mm 0,300 kg - VAROITUSVERKOT EXPO-NET Varmaan asennusputken ja kaapelin tunnistamiseen sekä kaivuuvahinkojen ehkäisemiseen. Ilmoittaa putken/kaapelin tyypin värin avulla Ilmoittaa putken/kaapelin omistajan tekstin avulla Kertoo metallittomien vesijohtojen ja kuituoptisten kaapelien sijainnin signaalilangan avulla Signaalilangalla ja ilman: Leveys 10 cm, oranssi tai keltainen, 500 m/rulla Ilman signaalilankaa: Leveys 30 cm, keltainen, 100 m/rulla Leveys 50 cm, keltainen, 100 m/rulla SOPPEC MERKINTÄMAALIT Laadukkaat spray-/aerosolmaalit ammattilaisten käyttöön. OMINAISUUKSIA: tyhjenee viimeiseen pisaraan asti toimii myös pikkupakkasessa tarttuu hyvin myös kosteille pinnoille kuivuu noin 5 minuutissa auki käännettävä korkki suojaa suutinta ja estää tahattomat maalaukset maalin kestävyys 9-12 kk purkkikoko 500 ml Fluo T.P. -värit: punainen, oranssi, keltainen, vihreä, sininen Promarker -värit: punainen, valkoinen, musta, harmaa Sivu 47
