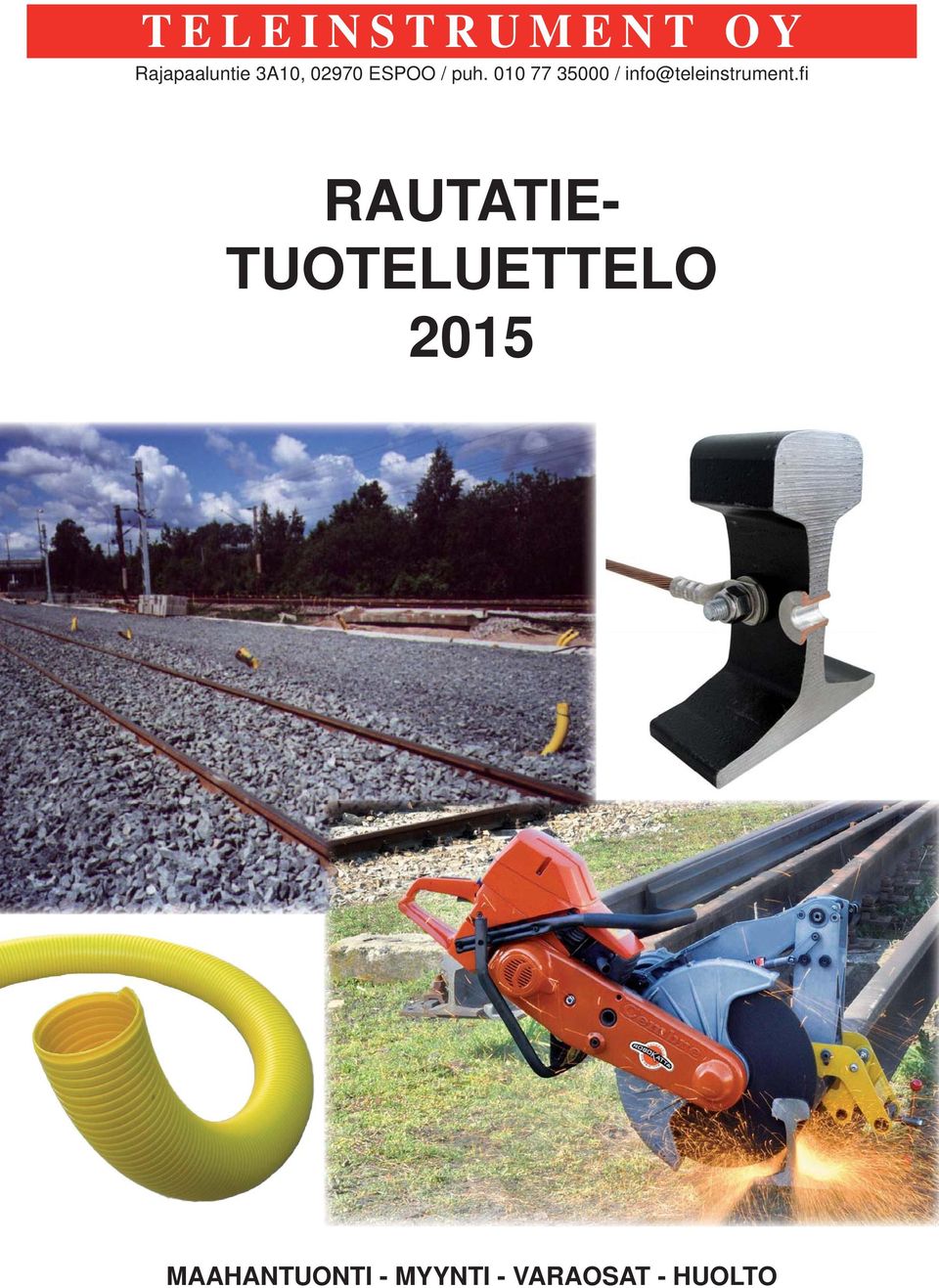

1 RAUTATIE- TUOTELUETTELO 2015 MAAHANTUONTI LISÄTIETOA TUOTTEISTA: - MYYNTI - VARAOSAT - HUOLTO Sivu 1

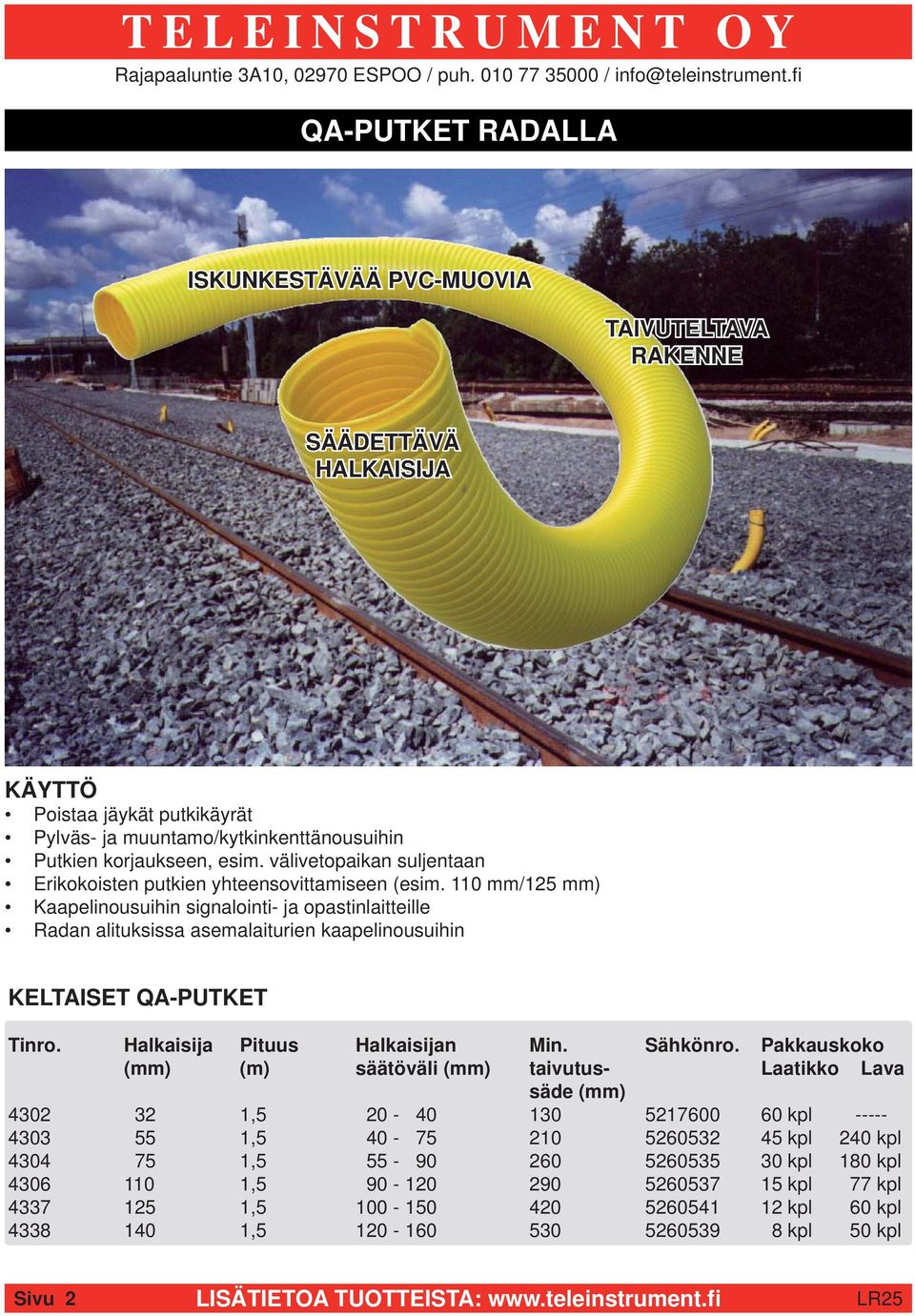

2 QA-PUTKET RADALLA ISKUNKESTÄVÄÄ PVC-MUOVIA TAIVUTELTAVA RAKENNE SÄÄDETTÄVÄ HALKAISIJA KÄYTTÖ Poistaa jäykät putkikäyrät Pylväs- ja muuntamo/kytkinkenttänousuihin Putkien korjaukseen, esim. välivetopaikan suljentaan Erikokoisten putkien yhteensovittamiseen (esim. 110 mm/125 mm) Kaapelinousuihin signalointi- ja opastinlaitteille Radan alituksissa asemalaiturien kaapelinousuihin KELTAISET QA-PUTKET Tinro. Halkaisija Pituus Halkaisijan Min. Sähkönro. Pakkauskoko (mm) (m) säätöväli (mm) taivutus- Laatikko Lava säde (mm) , kpl , kpl 240 kpl , kpl 180 kpl , kpl 77 kpl , kpl 60 kpl , kpl 50 kpl Sivu 2 LISÄTIETOA TUOTTEISTA:

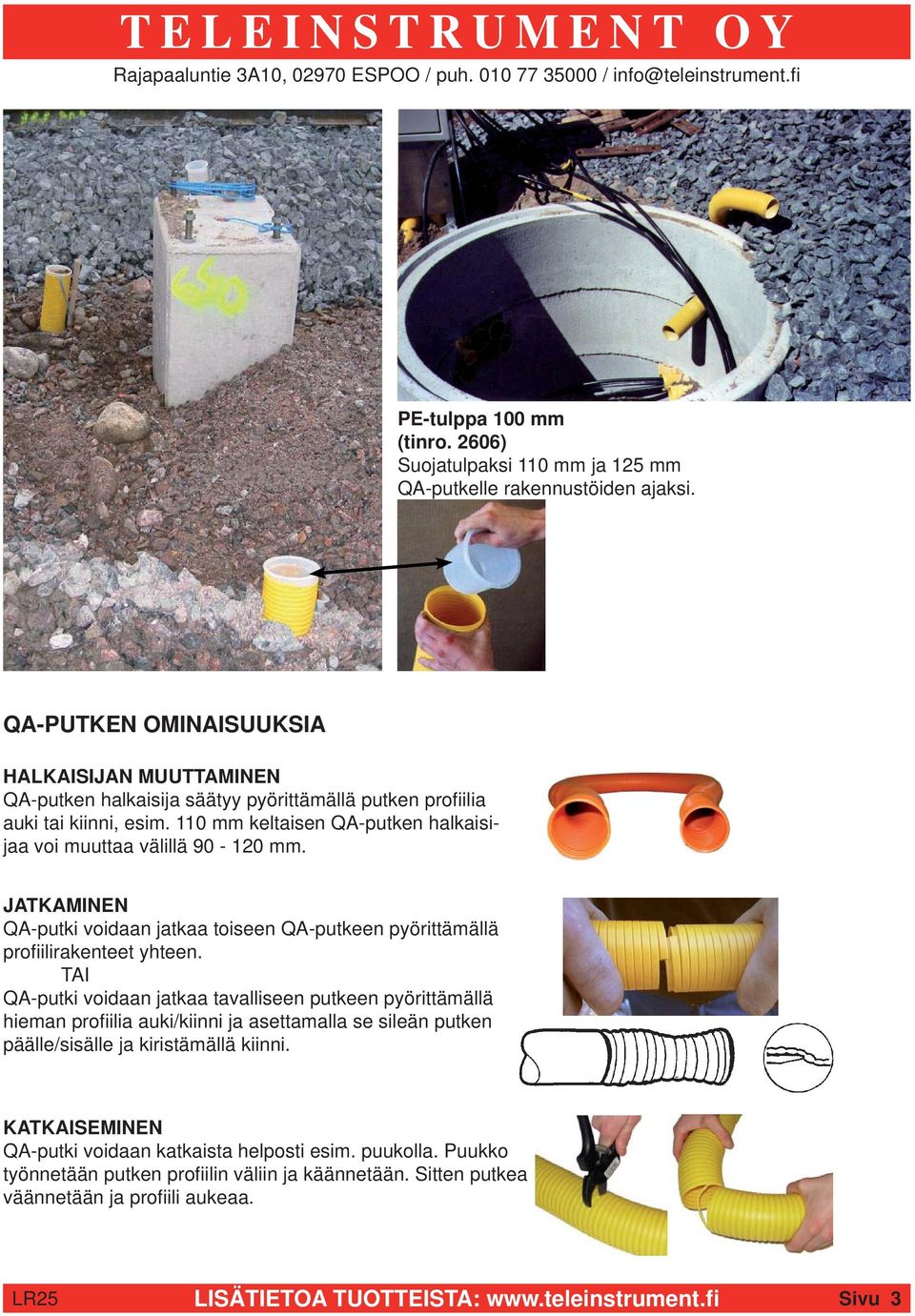

3 PE-tulppa 100 mm (tinro. 2606) Suojatulpaksi 110 mm ja 125 mm QA-putkelle rakennustöiden ajaksi. QA-PUTKEN OMINAISUUKSIA HALKAISIJAN MUUTTAMINEN QA-putken halkaisija säätyy pyörittämällä putken profi ilia auki tai kiinni, esim. 110 mm keltaisen QA-putken halkaisijaa voi muuttaa välillä mm. JATKAMINEN QA-putki voidaan jatkaa toiseen QA-putkeen pyörittämällä profi ilirakenteet yhteen. TAI QA-putki voidaan jatkaa tavalliseen putkeen pyörittämällä hieman profi ilia auki/kiinni ja asettamalla se sileän putken päälle/sisälle ja kiristämällä kiinni. KATKAISEMINEN QA-putki voidaan katkaista helposti esim. puukolla. Puukko työnnetään putken profi ilin väliin ja käännetään. Sitten putkea väännetään ja profi ili aukeaa. LISÄTIETOA TUOTTEISTA: Sivu 3

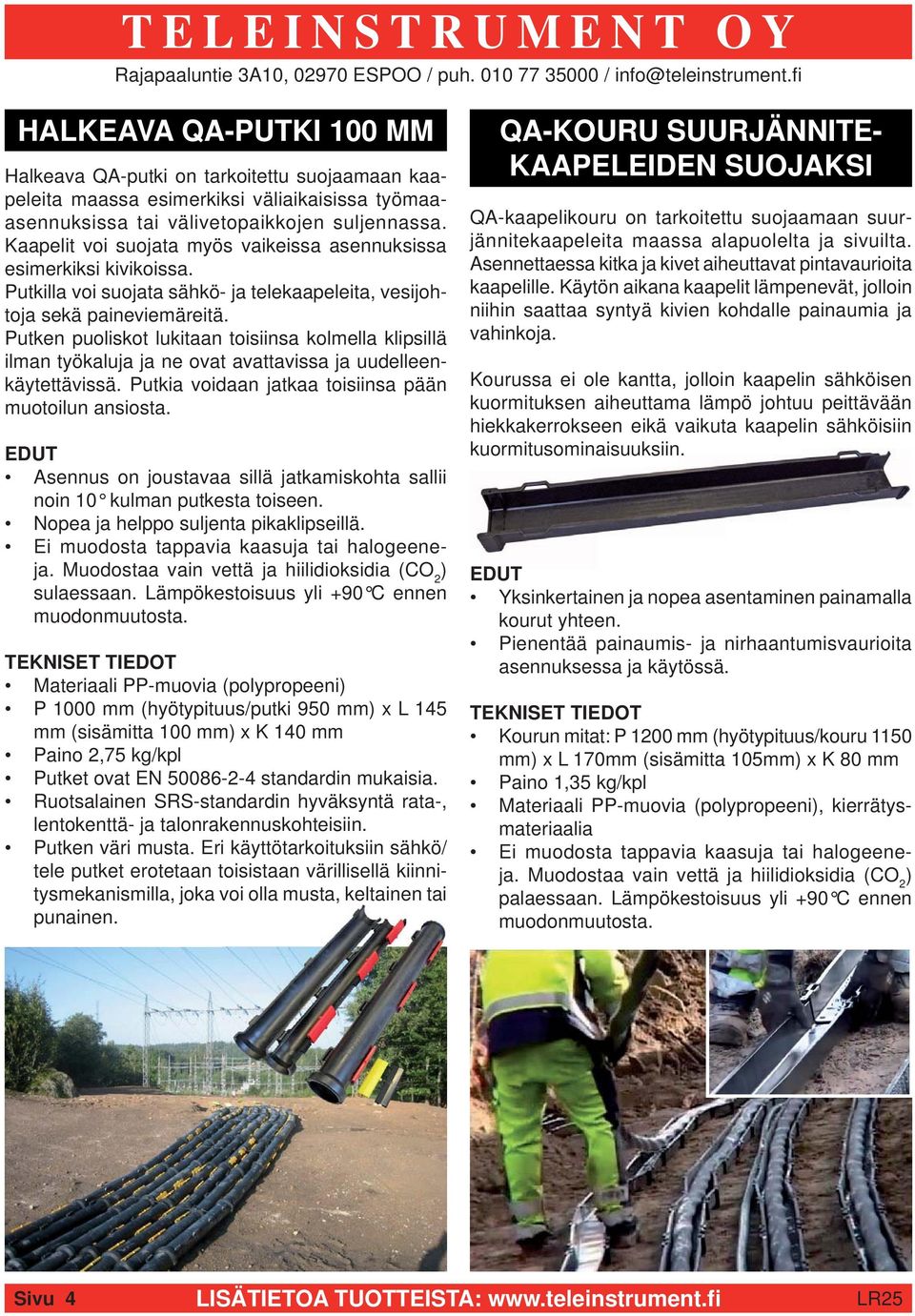

4 HALKEAVA QA-PUTKI 100 MM Halkeava QA-putki on tarkoitettu suojaamaan kaapeleita maassa esimerkiksi väliaikaisissa työmaaasennuksissa tai välivetopaikkojen suljennassa. Kaapelit voi suojata myös vaikeissa asennuksissa esimerkiksi kivikoissa. Putkilla voi suojata sähkö- ja telekaapeleita, vesijohtoja sekä paineviemäreitä. Putken puoliskot lukitaan toisiinsa kolmella klipsillä ilman työkaluja ja ne ovat avattavissa ja uudelleenkäytettävissä. Putkia voidaan jatkaa toisiinsa pään muotoilun ansiosta. EDUT Asennus on joustavaa sillä jatkamiskohta sallii noin 10 kulman putkesta toiseen. Nopea ja helppo suljenta pikaklipseillä. Ei muodosta tappavia kaasuja tai halogeeneja. Muodostaa vain vettä ja hiilidioksidia (CO 2 ) sulaessaan. Lämpökestoisuus yli +90 C ennen muodonmuutosta. TEKNISET TIEDOT Materiaali PP-muovia (polypropeeni) P 1000 mm (hyötypituus/putki 950 mm) x L 145 mm (sisämitta 100 mm) x K 140 mm Paino 2,75 kg/kpl Putket ovat EN standardin mukaisia. Ruotsalainen SRS-standardin hyväksyntä rata-, lentokenttä- ja talonrakennuskohteisiin. Putken väri musta. Eri käyttötarkoituksiin sähkö/ tele putket erotetaan toisistaan värillisellä kiinnitysmekanismilla, joka voi olla musta, keltainen tai punainen. QA-KOURU SUURJÄNNITE- KAAPELEIDEN SUOJAKSI QA-kaapelikouru on tarkoitettu suojaamaan suurjännitekaapeleita maassa alapuolelta ja sivuilta. Asennettaessa kitka ja kivet aiheuttavat pintavaurioita kaapelille. Käytön aikana kaapelit lämpenevät, jolloin niihin saattaa syntyä kivien kohdalle painaumia ja vahinkoja. Kourussa ei ole kantta, jolloin kaapelin sähköisen kuormituksen aiheuttama lämpö johtuu peittävään hiekkakerrokseen eikä vaikuta kaapelin sähköisiin kuormitusominaisuuksiin. EDUT Yksinkertainen ja nopea asentaminen painamalla kourut yhteen. Pienentää painaumis- ja nirhaantumisvaurioita asennuksessa ja käytössä. TEKNISET TIEDOT Kourun mitat: P 1200 mm (hyötypituus/kouru 1150 mm) x L 170mm (sisämitta 105mm) x K 80 mm Paino 1,35 kg/kpl Materiaali PP-muovia (polypropeeni), kierrätysmateriaalia Ei muodosta tappavia kaasuja tai halogeeneja. Muodostaa vain vettä ja hiilidioksidia (CO 2 ) palaessaan. Lämpökestoisuus yli +90 C ennen muodonmuutosta. Sivu 4 LISÄTIETOA TUOTTEISTA:

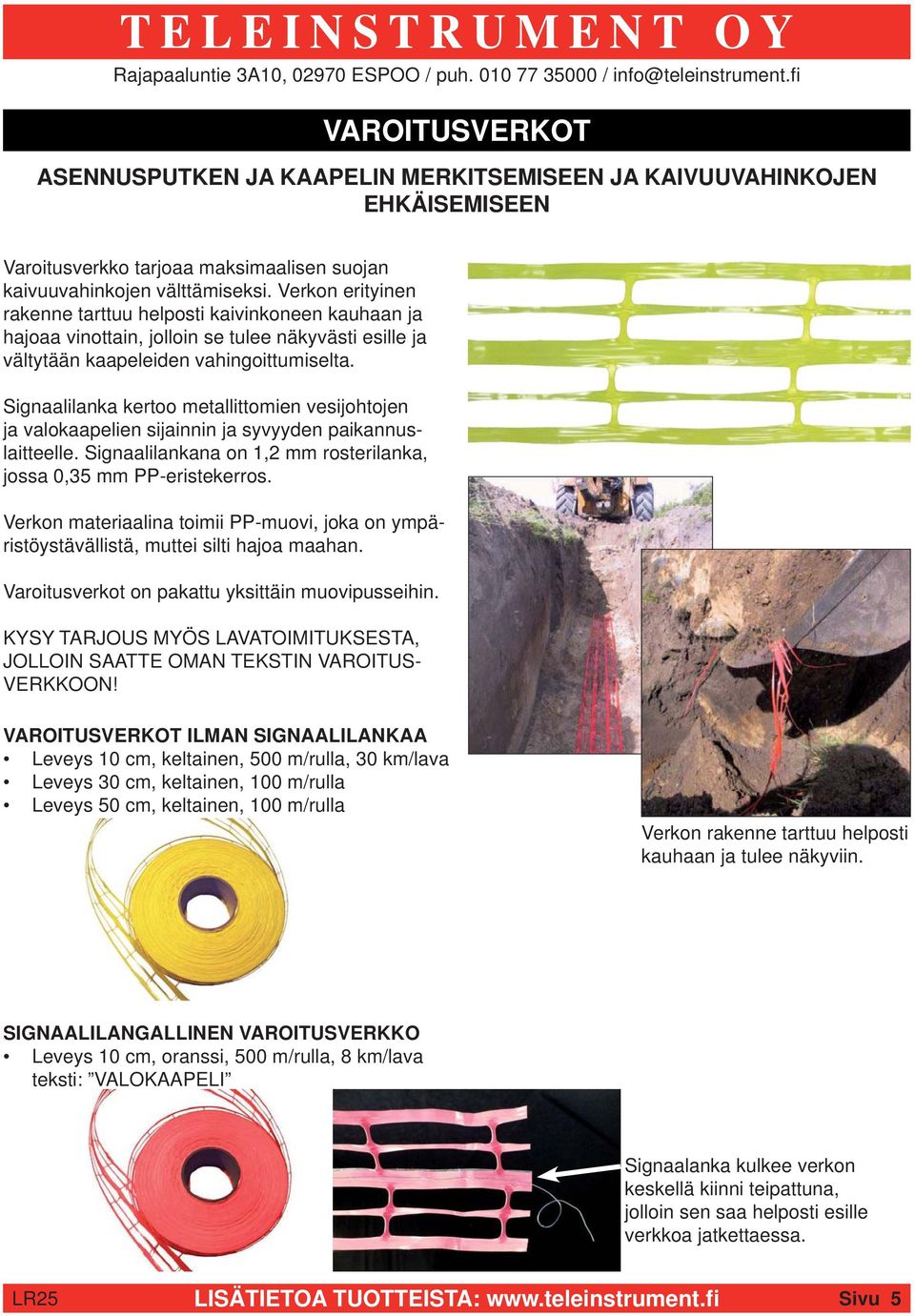

5 VAROITUSVERKOT ASENNUSPUTKEN JA KAAPELIN MERKITSEMISEEN JA KAIVUUVAHINKOJEN EHKÄISEMISEEN Varoitusverkko tarjoaa maksimaalisen suojan kaivuuvahinkojen välttämiseksi. Verkon erityinen rakenne tarttuu helposti kaivinkoneen kauhaan ja hajoaa vinottain, jolloin se tulee näkyvästi esille ja vältytään kaapeleiden vahingoittumiselta. Signaalilanka kertoo metallittomien vesijohtojen ja valokaapelien sijainnin ja syvyyden paikannuslaitteelle. Signaalilankana on 1,2 mm rosterilanka, jossa 0,35 mm PP-eristekerros. Verkon materiaalina toimii PP-muovi, joka on ympäristöystävällistä, muttei silti hajoa maahan. Varoitusverkot on pakattu yksittäin muovipusseihin. KYSY TARJOUS MYÖS LAVATOIMITUKSESTA, JOLLOIN SAATTE OMAN TEKSTIN VAROITUS- VERKKOON! VAROITUSVERKOT ILMAN SIGNAALILANKAA Leveys 10 cm, keltainen, 500 m/rulla, 30 km/lava Leveys 30 cm, keltainen, 100 m/rulla Leveys 50 cm, keltainen, 100 m/rulla Verkon rakenne tarttuu helposti kauhaan ja tulee näkyviin. SIGNAALILANGALLINEN VAROITUSVERKKO Leveys 10 cm, oranssi, 500 m/rulla, 8 km/lava teksti: VALOKAAPELI Signaalanka kulkee verkon keskellä kiinni teipattuna, jolloin sen saa helposti esille verkkoa jatkettaessa. LISÄTIETOA TUOTTEISTA: Sivu 5

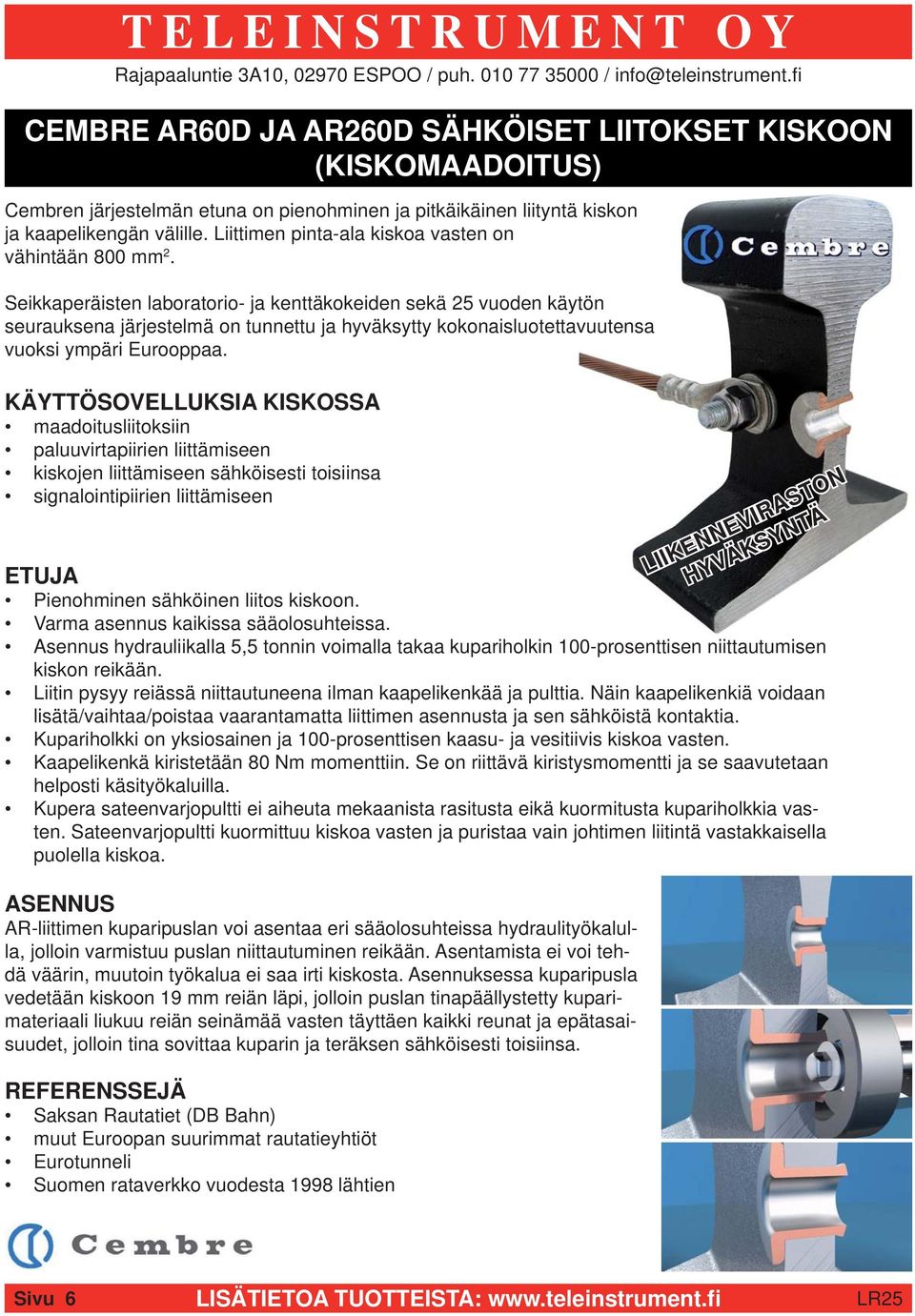

6 CEMBRE AR60D JA AR260D SÄHKÖISET LIITOKSET KISKOON (KISKOMAADOITUS) Cembren järjestelmän etuna on pienohminen ja pitkäikäinen liityntä kiskon ja kaapelikengän välille. Liittimen pinta-ala kiskoa vasten on vähintään 800 mm 2. Seikkaperäisten laboratorio- ja kenttäkokeiden sekä 25 vuoden käytön seurauksena järjestelmä on tunnettu ja hyväksytty kokonaisluotettavuutensa vuoksi ympäri Eurooppaa. KÄYTTÖSOVELLUKSIA KISKOSSA maadoitusliitoksiin paluuvirtapiirien liittämiseen kiskojen liittämiseen sähköisesti toisiinsa signalointipiirien liittämiseen ETUJA Pienohminen sähköinen liitos kiskoon. Varma asennus kaikissa sääolosuhteissa. Asennus hydrauliikalla 5,5 tonnin voimalla takaa kupariholkin 100-prosenttisen niittautumisen kiskon reikään. Liitin pysyy reiässä niittautuneena ilman kaapelikenkää ja pulttia. Näin kaapelikenkiä voidaan lisätä/vaihtaa/poistaa vaarantamatta liittimen asennusta ja sen sähköistä kontaktia. Kupariholkki on yksiosainen ja 100-prosenttisen kaasu- ja vesitiivis kiskoa vasten. Kaapelikenkä kiristetään 80 Nm momenttiin. Se on riittävä kiristysmomentti ja se saavutetaan helposti käsityökaluilla. Kupera sateenvarjopultti ei aiheuta mekaanista rasitusta eikä kuormitusta kupariholkkia vasten. Sateenvarjopultti kuormittuu kiskoa vasten ja puristaa vain johtimen liitintä vastakkaisella puolella kiskoa. ASENNUS AR-liittimen kuparipuslan voi asentaa eri sääolosuhteissa hydraulityökalulla, jolloin varmistuu puslan niittautuminen reikään. Asentamista ei voi tehdä väärin, muutoin työkalua ei saa irti kiskosta. Asennuksessa kuparipusla vedetään kiskoon 19 mm reiän läpi, jolloin puslan tinapäällystetty kuparimateriaali liukuu reiän seinämää vasten täyttäen kaikki reunat ja epätasaisuudet, jolloin tina sovittaa kuparin ja teräksen sähköisesti toisiinsa. REFERENSSEJÄ Saksan Rautatiet (DB Bahn) muut Euroopan suurimmat rautatieyhtiöt Eurotunneli Suomen rataverkko vuodesta 1998 lähtien LIIKENNEVIRASTON HYVÄKSYNTÄ Sivu 6 LISÄTIETOA TUOTTEISTA:

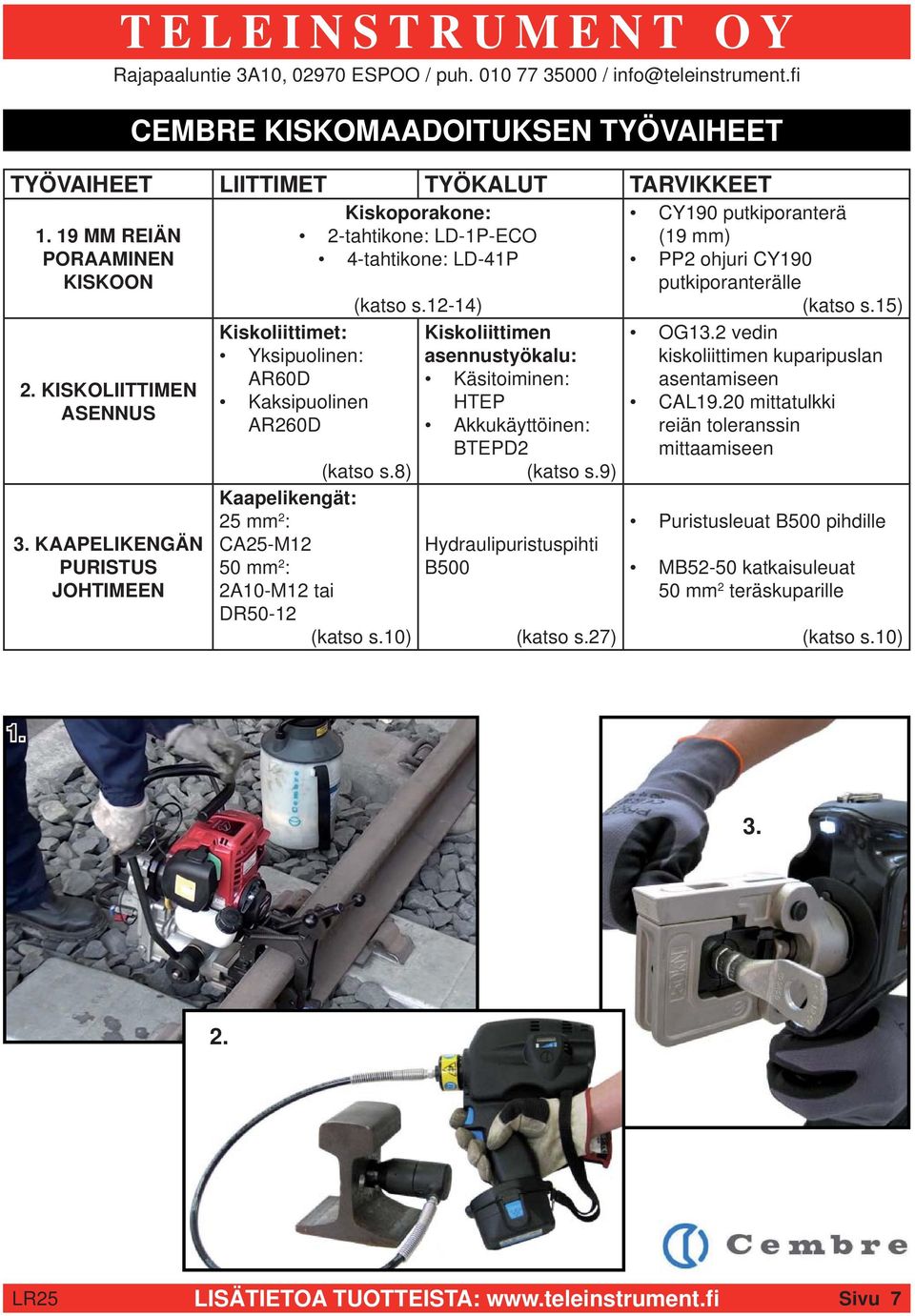

7 TYÖVAIHEET LIITTIMET TYÖKALUT TARVIKKEET Kiskoporakone: CY190 putkiporanterä MM REIÄN 2-tahtikone: LD-1P-ECO (19 mm) PORAAMINEN 4-tahtikone: LD-41P PP2 ohjuri CY190 KISKOON (katso s.12-14) putkiporanterälle (katso s.15) Kiskoliittimet: Kiskoliittimen OG13.2 vedin Yksipuolinen: asennustyökalu: kiskoliittimen kuparipuslan AR60D Käsitoiminen: asentamiseen 2. KISKOLIITTIMEN Kaksipuolinen HTEP CAL19.20 mittatulkki ASENNUS AR260D Akkukäyttöinen: reiän toleranssin BTEPD2 mittaamiseen (katso s.9) 3. KAAPELIKENGÄN PURISTUS JOHTIMEEN CEMBRE KISKOMAADOITUKSEN TYÖVAIHEET (katso s.8) Kaapelikengät: 25 mm 2 : CA25-M12 50 mm 2 : 2A10-M12 tai DR50-12 (katso s.10) Hydraulipuristuspihti B500 (katso s.27) Puristusleuat B500 pihdille MB52-50 katkaisuleuat 50 mm 2 teräskuparille (katso s.10) LISÄTIETOA TUOTTEISTA: Sivu 7

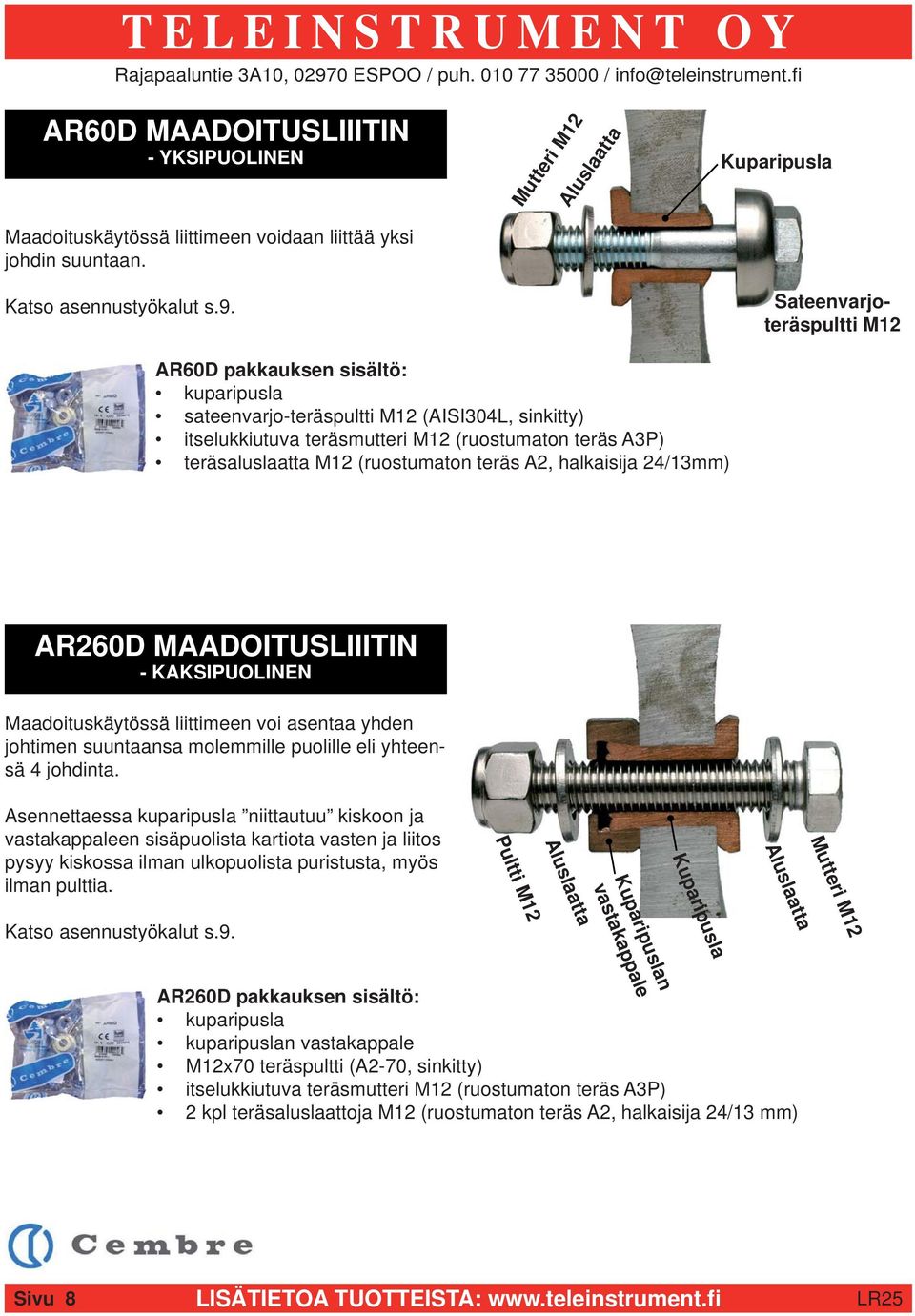

8 AR60D MAADOITUSLIIITIN - YKSIPUOLINEN Maadoituskäytössä liittimeen voidaan liittää yksi johdin suuntaan. Katso asennustyökalut s.9. Mutteri M12 Aluslaatta Kuparipusla Sateenvarjoteräspultti M12 AR60D pakkauksen sisältö: kuparipusla sateenvarjo-teräspultti M12 (AISI304L, sinkitty) itselukkiutuva teräsmutteri M12 (ruostumaton teräs A3P) teräsaluslaatta M12 (ruostumaton teräs A2, halkaisija 24/13mm) AR260D MAADOITUSLIIITIN - KAKSIPUOLINEN Maadoituskäytössä liittimeen voi asentaa yhden johtimen suuntaansa molemmille puolille eli yhteensä 4 johdinta. Asennettaessa kuparipusla niittautuu kiskoon ja vastakappaleen sisäpuolista kartiota vasten ja liitos pysyy kiskossa ilman ulkopuolista puristusta, myös ilman pulttia. Aluslaatta Pultti M12 Mutteri M12 Aluslaatta Kuparipusla Kuparipuslan vastakappale Katso asennustyökalut s.9. AR260D pakkauksen sisältö: kuparipusla kuparipuslan vastakappale M12x70 teräspultti (A2-70, sinkitty) itselukkiutuva teräsmutteri M12 (ruostumaton teräs A3P) 2 kpl teräsaluslaattoja M12 (ruostumaton teräs A2, halkaisija 24/13 mm) Sivu 8 LISÄTIETOA TUOTTEISTA:

9 ASENNUSTYÖKALUT AR60D JA AR260D MAADOITUSLIITTIMILLE HTEP Käsitoiminen hydraulivetotyökalu kiskoliittimien asentamiseen. Asennusvoima 55 kn Paino Mitat: - runko 3 kg pituus 275 mm leveys 130 mm - puristuspää pituus 106 mm Hydraulityökalun toimitus sisältää: HTEP hydraulityökalun, jonka pää on liitetty runkoon 900 mm pitkällä letkulla. 2 kpl OG13.2 vedintä CAL19.20 mittatulkin HTEP/AR60 ja -AR260 sovittimet teräksisen kuljetuslaatikon HTEP toimitetaan teräksisessä kuljetuslaukussa, jonne työkalun lisäksi mahtuvat myös tarvikkeet. BTEPD2 Akkukäyttöinen hydraulivetotyökalu kiskoliittimien asentamiseen. Asennusvoima: 55 kn Paino: 4,1 kg Akku: 14,4V 3,0Ah Li-Ion Hydrauliletkun pituus: 900 mm BTEPD2 toimitus sisältää: BTEPD2 työkalun rannelenkin ja olkahihnan kanssa 2 kpl akkuja verkkovirtapikalaturin 2 kpl OG13.2 vedintä CAL19.20 mittatulkin HTEP sovitin AR60D ja AR260D-liittimille kankaisen kuljetuslaukun LISÄTARVIKKEITA OG13.2 vedin kuparipuslan vetämiseen OG13.2T vedin kuparipuslan vetämiseen (voidaan jättää kiinni vetopäähän) CAL19.20 mittatulkki reiän toleranssin mittaamiseen HTEP/AR260 sovitin vetopäähän AR60D ja AR260D liittimien asentamiseen HTEP/AR60 sovitin AR60D liittimen asentamiseen ECR1 poisvedin kiskoliittimien poistamiseen kiskosta LISÄTIETOA TUOTTEISTA: Sivu 9

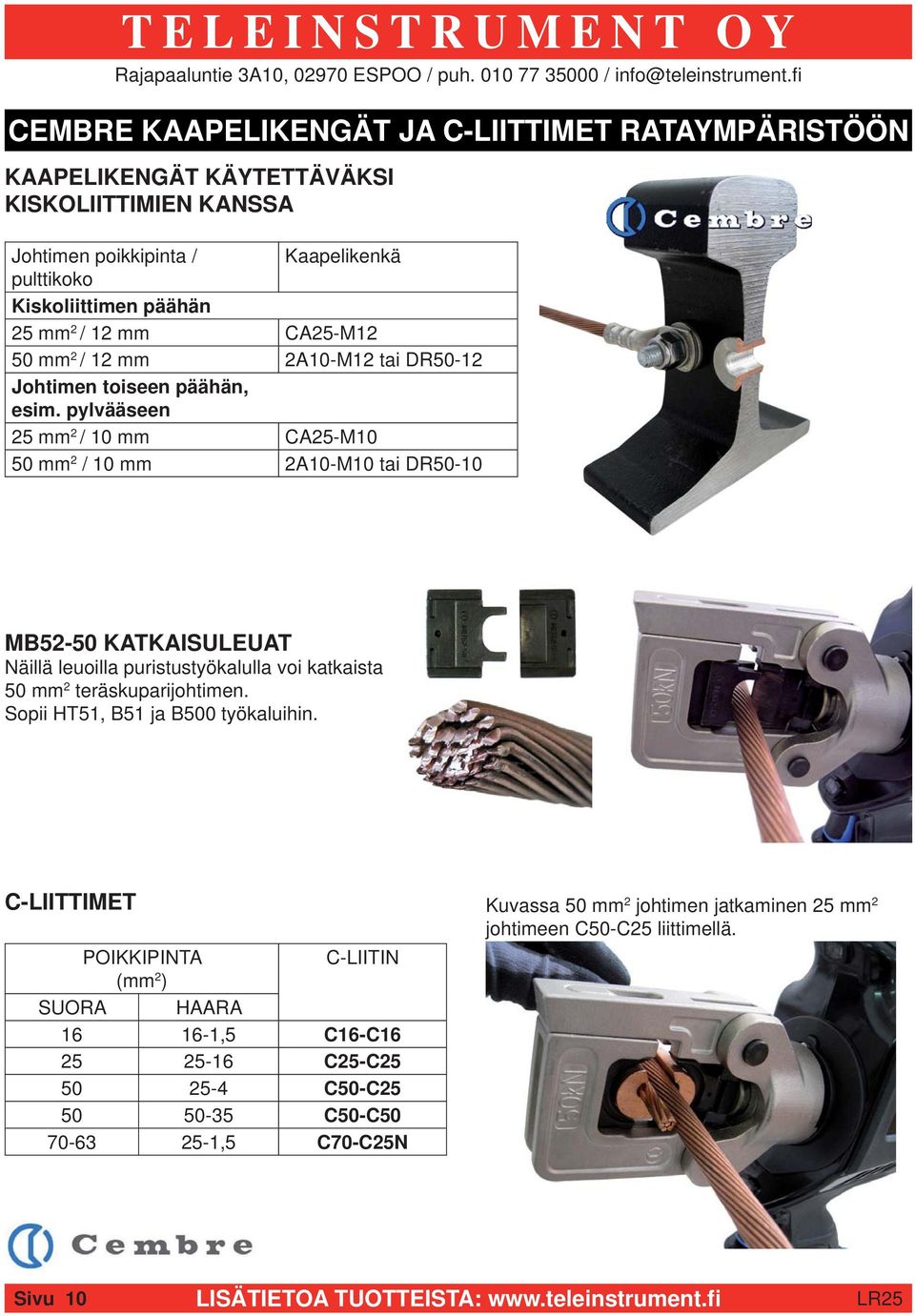

10 CEMBRE KAAPELIKENGÄT JA C-LIITTIMET RATAYMPÄRISTÖÖN KAAPELIKENGÄT KÄYTETTÄVÄKSI KISKOLIITTIMIEN KANSSA Johtimen poikkipinta / Kaapelikenkä pulttikoko Kiskoliittimen päähän 25 mm 2 / 12 mm CA25-M12 50 mm 2 / 12 mm 2A10-M12 tai DR50-12 Johtimen toiseen päähän, esim. pylvääseen 25 mm 2 / 10 mm CA25-M10 50 mm 2 / 10 mm 2A10-M10 tai DR50-10 MB52-50 KATKAISULEUAT Näillä leuoilla puristustyökalulla voi katkaista 50 mm 2 teräskuparijohtimen. Sopii HT51, B51 ja B500 työkaluihin. C-LIITTIMET POIKKIPINTA C-LIITIN (mm 2 ) SUORA HAARA ,5 C16-C C25-C C50-C C50-C ,5 C70-C25N Kuvassa 50 mm 2 johtimen jatkaminen 25 mm 2 johtimeen C50-C25 liittimellä. Sivu 10 LISÄTIETOA TUOTTEISTA:

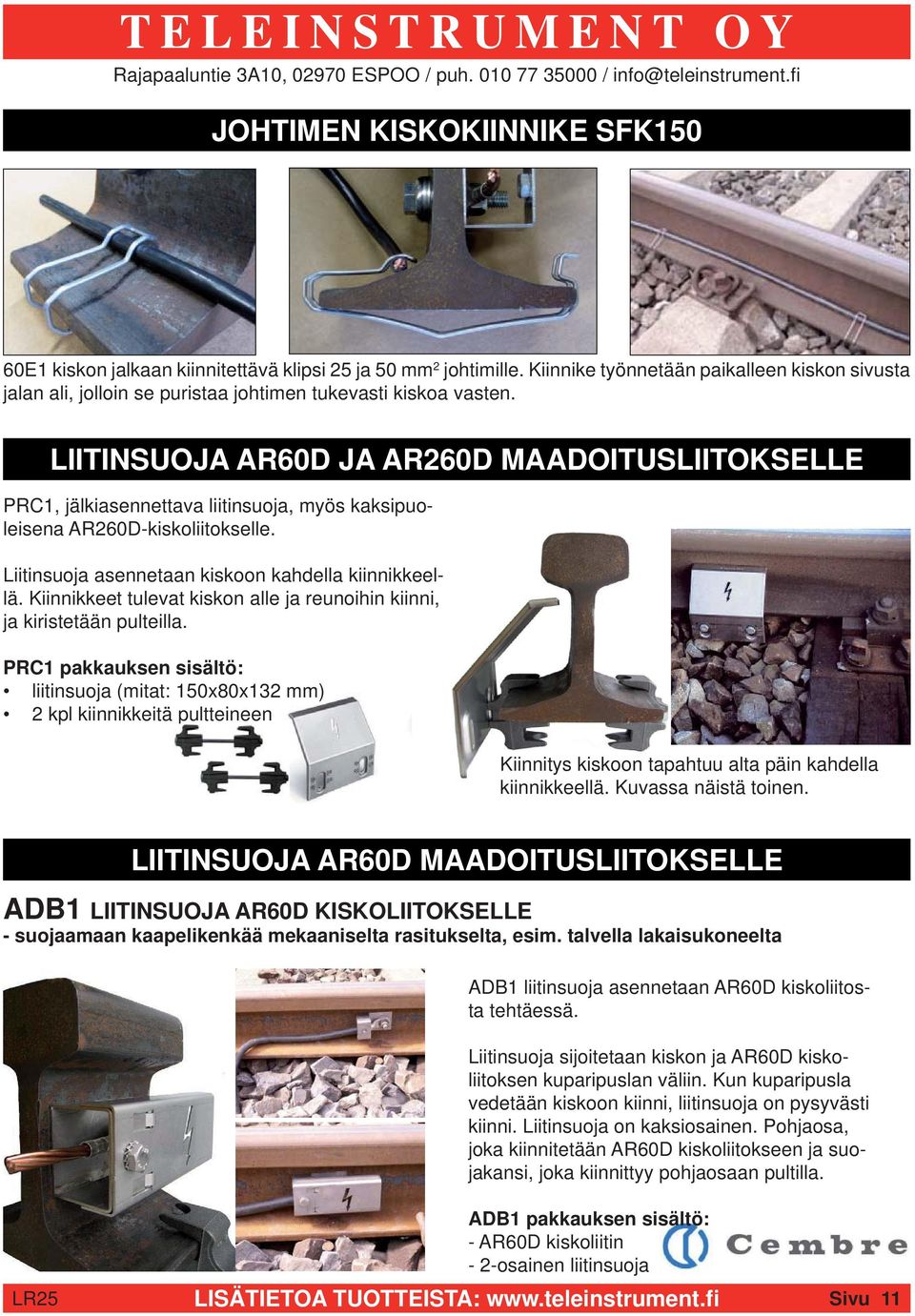

11 JOHTIMEN KISKOKIINNIKE SFK150 60E1 kiskon jalkaan kiinnitettävä klipsi 25 ja 50 mm 2 johtimille. Kiinnike työnnetään paikalleen kiskon sivusta jalan ali, jolloin se puristaa johtimen tukevasti kiskoa vasten. LIITINSUOJA AR60D JA AR260D MAADOITUSLIITOKSELLE PRC1, jälkiasennettava liitinsuoja, myös kaksipuoleisena AR260D-kiskoliitokselle. Liitinsuoja asennetaan kiskoon kahdella kiinnikkeellä. Kiinnikkeet tulevat kiskon alle ja reunoihin kiinni, ja kiristetään pulteilla. PRC1 pakkauksen sisältö: liitinsuoja (mitat: 150x80x132 mm) 2 kpl kiinnikkeitä pultteineen Kiinnitys kiskoon tapahtuu alta päin kahdella kiinnikkeellä. Kuvassa näistä toinen. LIITINSUOJA AR60D MAADOITUSLIITOKSELLE ADB1 LIITINSUOJA AR60D KISKOLIITOKSELLE - suojaamaan kaapelikenkää mekaaniselta rasitukselta, esim. talvella lakaisukoneelta ADB1 liitinsuoja asennetaan AR60D kiskoliitosta tehtäessä. Liitinsuoja sijoitetaan kiskon ja AR60D kiskoliitoksen kuparipuslan väliin. Kun kuparipusla vedetään kiskoon kiinni, liitinsuoja on pysyvästi kiinni. Liitinsuoja on kaksiosainen. Pohjaosa, joka kiinnitetään AR60D kiskoliitokseen ja suojakansi, joka kiinnittyy pohjaosaan pultilla. ADB1 pakkauksen sisältö: - AR60D kiskoliitin - 2-osainen liitinsuoja LISÄTIETOA TUOTTEISTA: Sivu 11

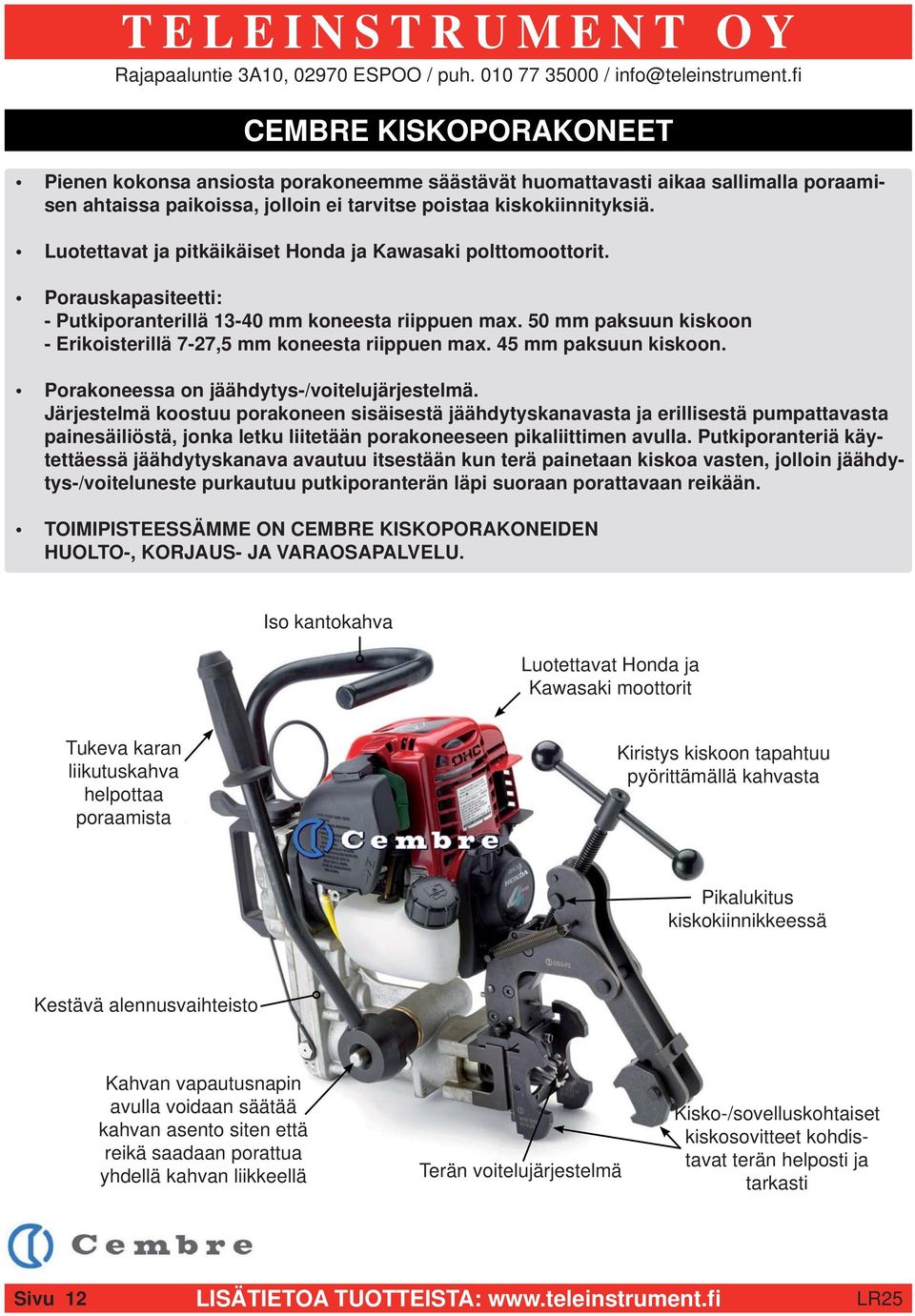

12 CEMBRE KISKOPORAKONEET Pienen kokonsa ansiosta porakoneemme säästävät huomattavasti aikaa sallimalla poraamisen ahtaissa paikoissa, jolloin ei tarvitse poistaa kiskokiinnityksiä. Luotettavat ja pitkäikäiset Honda ja Kawasaki polttomoottorit. Porauskapasiteetti: - Putkiporanterillä mm koneesta riippuen max. 50 mm paksuun kiskoon - Erikoisterillä 7-27,5 mm koneesta riippuen max. 45 mm paksuun kiskoon. Porakoneessa on jäähdytys-/voitelujärjestelmä. Järjestelmä koostuu porakoneen sisäisestä jäähdytyskanavasta ja erillisestä pumpattavasta painesäiliöstä, jonka letku liitetään porakoneeseen pikaliittimen avulla. Putkiporanteriä käytettäessä jäähdytyskanava avautuu itsestään kun terä painetaan kiskoa vasten, jolloin jäähdytys-/voiteluneste purkautuu putkiporanterän läpi suoraan porattavaan reikään. TOIMIPISTEESSÄMME ON CEMBRE KISKOPORAKONEIDEN HUOLTO-, KORJAUS- JA VARAOSAPALVELU. Iso kantokahva Luotettavat Honda ja Kawasaki moottorit Tukeva karan liikutuskahva helpottaa poraamista Kiristys kiskoon tapahtuu pyörittämällä kahvasta Pikalukitus kiskokiinnikkeessä Kestävä alennusvaihteisto Kahvan vapautusnapin avulla voidaan säätää kahvan asento siten että reikä saadaan porattua yhdellä kahvan liikkeellä Terän voitelujärjestelmä Kisko-/sovelluskohtaiset kiskosovitteet kohdistavat terän helposti ja tarkasti Sivu 12 LISÄTIETOA TUOTTEISTA:

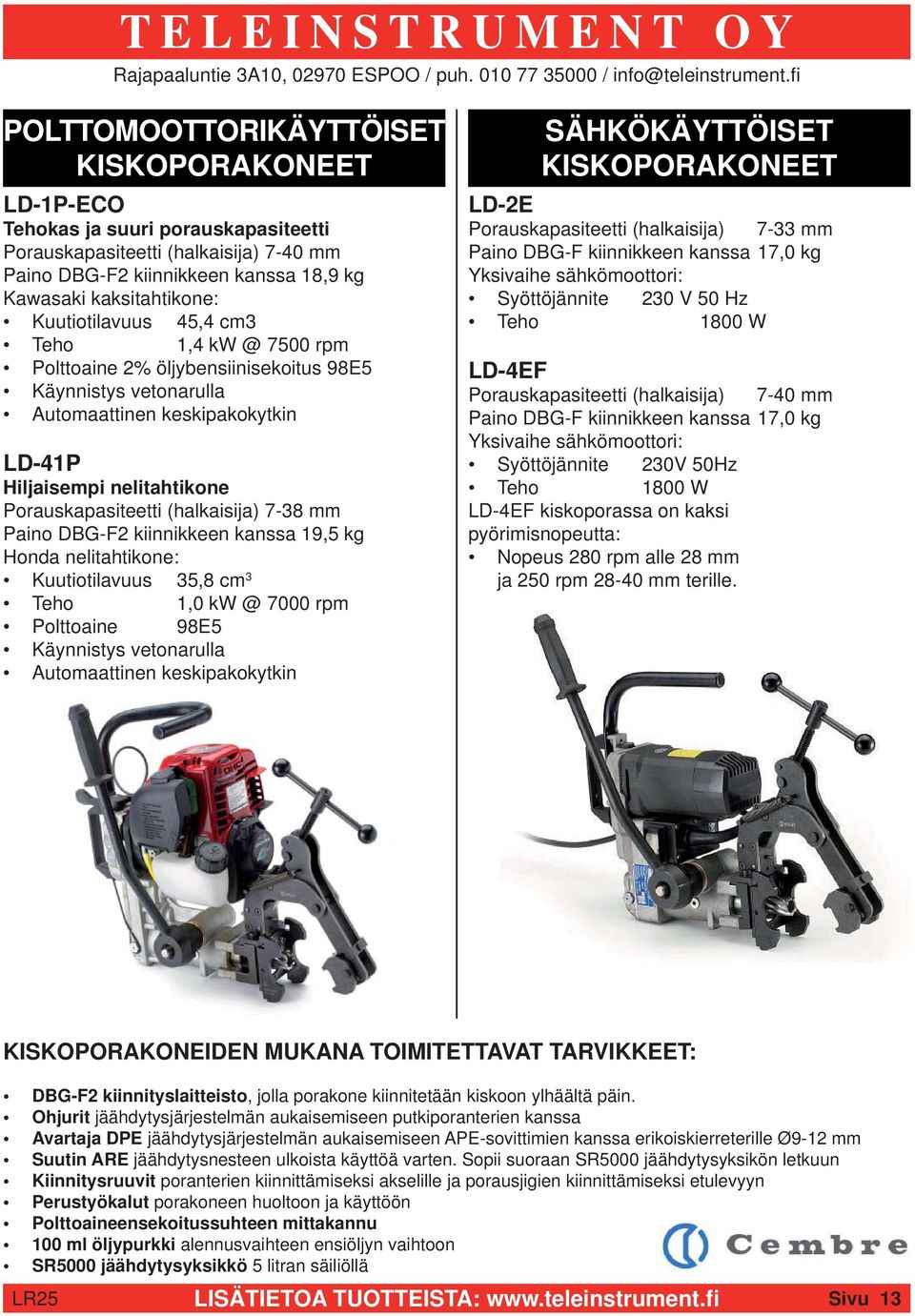

13 POLTTOMOOTTORIKÄYTTÖISET KISKOPORAKONEET LD-1P-ECO Tehokas ja suuri porauskapasiteetti Porauskapasiteetti (halkaisija) 7-40 mm Paino DBG-F2 kiinnikkeen kanssa 18,9 kg Kawasaki kaksitahtikone: Kuutiotilavuus 45,4 cm3 Teho 1, rpm Polttoaine 2% öljybensiinisekoitus 98E5 Käynnistys vetonarulla Automaattinen keskipakokytkin LD-41P Hiljaisempi nelitahtikone Porauskapasiteetti (halkaisija) 7-38 mm Paino DBG-F2 kiinnikkeen kanssa 19,5 kg Honda nelitahtikone: Kuutiotilavuus 3 35,8 cm Teho 1, rpm Polttoaine 98E5 Käynnistys vetonarulla Automaattinen keskipakokytkin SÄHKÖKÄYTTÖISET KISKOPORAKONEET LD-2E Porauskapasiteetti (halkaisija) 7-33 mm Paino DBG-F kiinnikkeen kanssa 17,0 kg Yksivaihe sähkömoottori: Syöttöjännite 230 V 50 Hz Teho 1800 W LD-4EF Porauskapasiteetti (halkaisija) 7-40 mm Paino DBG-F kiinnikkeen kanssa 17,0 kg Yksivaihe sähkömoottori: Syöttöjännite 230V 50Hz Teho 1800 W LD-4EF kiskoporassa on kaksi pyörimisnopeutta: Nopeus 280 rpm alle 28 mm ja 250 rpm mm terille. KISKOPORAKONEIDEN MUKANA TOIMITETTAVAT TARVIKKEET: DBG-F2 kiinnityslaitteisto, jolla porakone kiinnitetään kiskoon ylhäältä päin. Ohjurit jäähdytysjärjestelmän aukaisemiseen putkiporanterien kanssa Avartaja DPE jäähdytysjärjestelmän aukaisemiseen APE-sovittimien kanssa erikoiskierreterille Ø9-12 mm Suutin ARE jäähdytysnesteen ulkoista käyttöä varten. Sopii suoraan SR5000 jäähdytysyksikön letkuun Kiinnitysruuvit poranterien kiinnittämiseksi akselille ja porausjigien kiinnittämiseksi etulevyyn Perustyökalut porakoneen huoltoon ja käyttöön Polttoaineensekoitussuhteen mittakannu 100 ml öljypurkki alennusvaihteen ensiöljyn vaihtoon SR5000 jäähdytysyksikkö 5 litran säiliöllä LISÄTIETOA TUOTTEISTA: Sivu 13

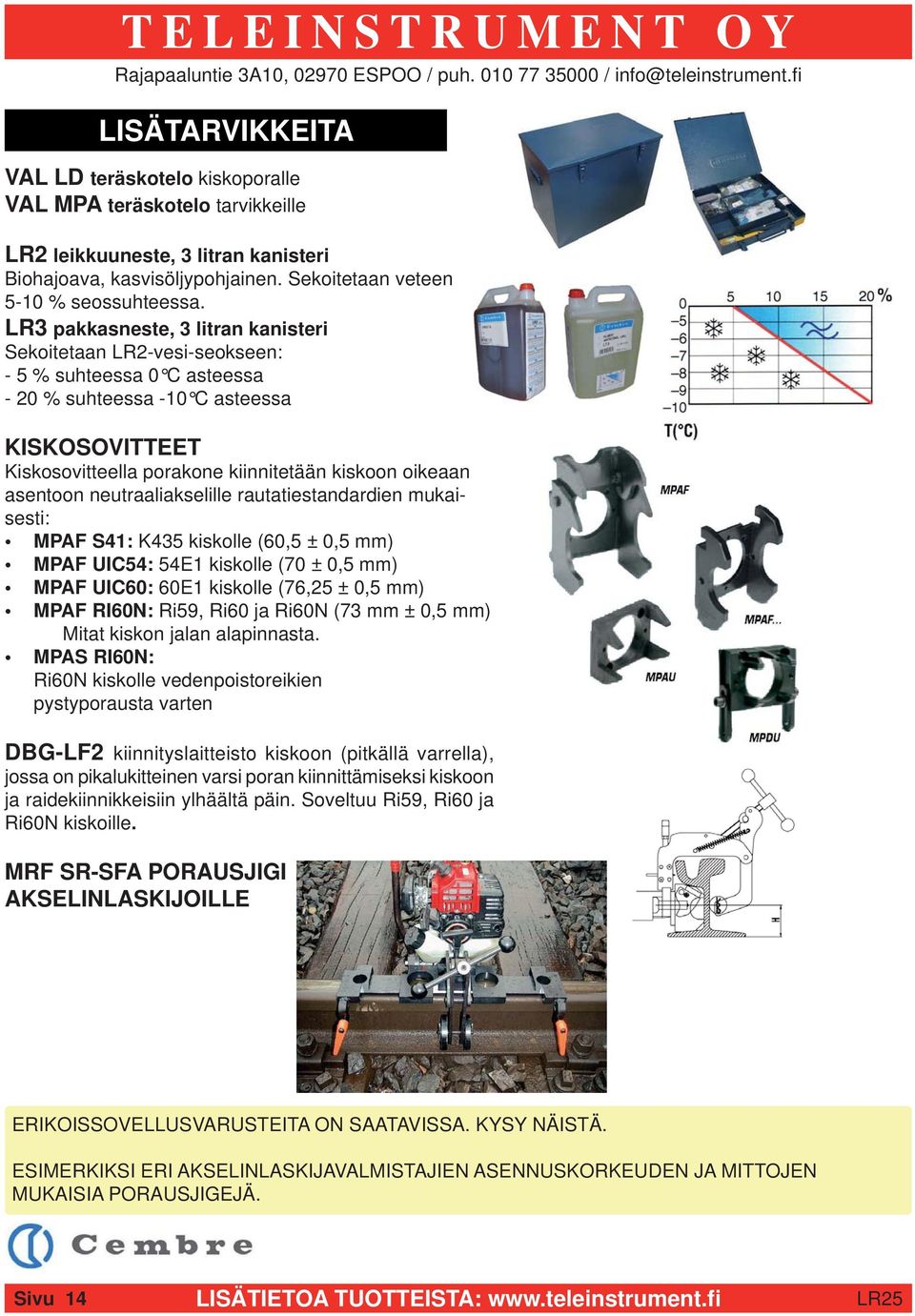

14 LISÄTARVIKKEITA VAL LD teräskotelo kiskoporalle VAL MPA teräskotelo tarvikkeille LR2 leikkuuneste, 3 litran kanisteri Biohajoava, kasvisöljypohjainen. Sekoitetaan veteen 5-10 % seossuhteessa. LR3 pakkasneste, 3 litran kanisteri Sekoitetaan LR2-vesi-seokseen: - 5 % suhteessa 0 C asteessa - 20 % suhteessa -10 C asteessa KISKOSOVITTEET Kiskosovitteella porakone kiinnitetään kiskoon oikeaan asentoon neutraaliakselille rautatiestandardien mukaisesti: MPAF S41: K435 kiskolle (60,5 ± 0,5 mm) MPAF UIC54: 54E1 kiskolle (70 ± 0,5 mm) MPAF UIC60: 60E1 kiskolle (76,25 ± 0,5 mm) MPAF RI60N: Ri59, Ri60 ja Ri60N (73 mm ± 0,5 mm) Mitat kiskon jalan alapinnasta. MPAS RI60N: Ri60N kiskolle vedenpoistoreikien pystyporausta varten DBG-LF2 kiinnityslaitteisto kiskoon (pitkällä varrella), jossa on pikalukitteinen varsi poran kiinnittämiseksi kiskoon ja raidekiinnikkeisiin ylhäältä päin. Soveltuu Ri59, Ri60 ja Ri60N kiskoille. MRF SR-SFA PORAUSJIGI AKSELINLASKIJOILLE ERIKOISSOVELLUSVARUSTEITA ON SAATAVISSA. KYSY NÄISTÄ. ESIMERKIKSI ERI AKSELINLASKIJAVALMISTAJIEN ASENNUSKORKEUDEN JA MITTOJEN MUKAISIA PORAUSJIGEJÄ. Sivu 14 LISÄTIETOA TUOTTEISTA:

15 CEMBRE PUTKIPORANTERÄT mm Näillä terillä porataan nopeasti tarkkoja, kerralla loppuun tehtäviä reikiä. Poranterissä on erittäin kestävä ja kitkaa vähentävä titaaninitridi-pinnoite (TiN), jonka ansiosta terä kestää pidempään ja porausjäljestä tulee tarkka. Kiskoporakoneen automaattinen voitelujärjestelmä pienentää kitkaa ja estää lämmönmuodostumisen porauksen aikana. Halkaisija (mm) Lyhyt putkiporanterä Ohjuri Pitkä putkiporanterä Ohjuri 13 CY ,5 CY PP CY140L PPL1 16 CY160 CY160L 17 CY170 CY170L 17,5 CY CY180 CY180L 19 x) CY190 CY190L 20 CY CY210 CY210L 22 CY220 CY220L 23 CY230 CY230L 24 CY240 CY240L 25 CY250 PP2 CY250L PPL2 26 y) CY260 CY260L 27 CY270 CY270L 27,5 CY CY280 CY280L 29 CY CY300 CY300L 31 CY CY320 CY320L 33 CY330 CY330L x) Kiskomaadoitukseen (AR60D ja AR260D) y) Lämpösauvoille Lyhyen putkiporanterän max. poraussyvyys = 25 mm Pitkän putkiporanterän max. poraussyvyys = 50 mm CY190 putkiporanterä + PP2 ohjuri LISÄTIETOA TUOTTEISTA: Sivu 15

16 CEMBRE ERIKOISKIERRETERÄT 7-22 mm Näiden terien käyttö takaa porauksen onnistumisen. Kiskoporakoneen voitelujärjestelmä pienentää kitkaa ja estää lämmönmuodostumisen porauksen aikana. Normaalioloissa kierreterillä voi porata reikää riippuen kiskon kovuudesta ennen terän uudelleen teroittamista. Erikoiskierreteriä voi teroittaa uudelleen 5-10 kertaa. Halkaisija (mm) Erikoiskierreterä Sovitin Avartaja 7 PE70 APED 70 Ilman 8 PE80 APED 80 DPE avartajaa 9 PE90 APE 90 9,5 PE95 APE 95 DPE 10 PE100 APE PE120 APE z) PE130 APED ,5 PE135 Ilman 14 PE140 DPE avartajaa 15 PE150 APED 135/ PE PE PE180 DPE 19 PE190 Ilman sovitinta 21 PE PE220 z) Akselinlaskijoille APED-sovittimet ovat APE-sovittimen ja DPE-avartajan yhdistelmiä. Käytettäessä APED-sovitinta ei tarvita DPE-avartajaa. APED 135/165 APE-sovittimien kanssa tarvitaan DPE-avartaja. Avartaja aukaisee kiskoporakoneen jäähdytys-/voitelukanavan. DPE PE90 - PE120 (Ø 9-12 mm) DPE APE 90 - APE 120 DPE PE170 - PE220 (Ø mm) 17 mm ja suuremmat kierreterät sopivat suoraan kiskoporakoneeseen. Käytä vain DPE-avaratajaa. Sivu 16 LISÄTIETOA TUOTTEISTA:

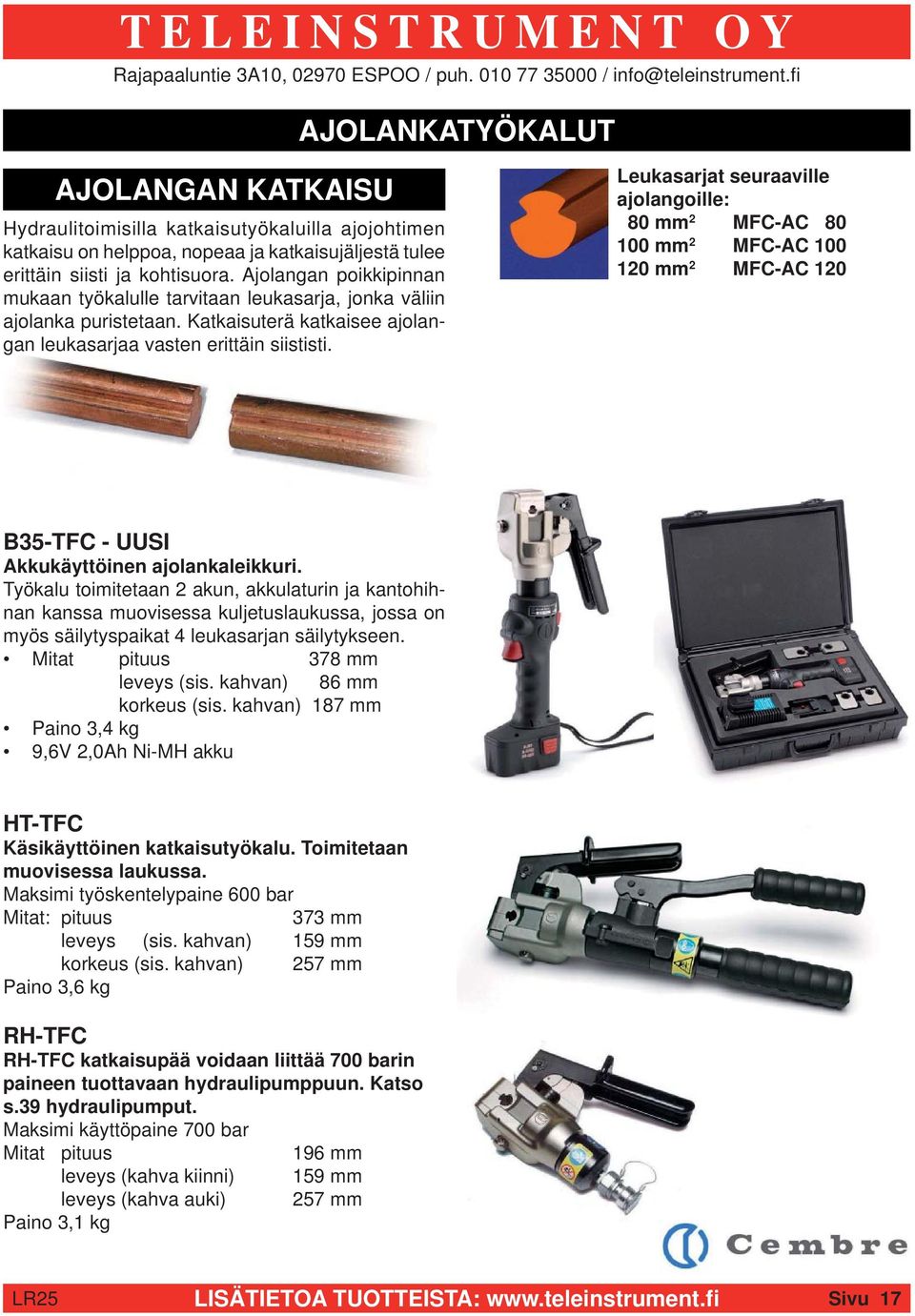

17 AJOLANKATYÖKALUT AJOLANGAN KATKAISU Hydraulitoimisilla katkaisutyökaluilla ajojohtimen katkaisu on helppoa, nopeaa ja katkaisujäljestä tulee erittäin siisti ja kohtisuora. Ajolangan poikkipinnan mukaan työkalulle tarvitaan leukasarja, jonka väliin ajolanka puristetaan. Katkaisuterä katkaisee ajolangan leukasarjaa vasten erittäin siististi. Leukasarjat seuraaville ajolangoille: 80 mm 2 MFC-AC mm 2 MFC-AC mm 2 MFC-AC 120 B35-TFC - UUSI Akkukäyttöinen ajolankaleikkuri. Työkalu toimitetaan 2 akun, akkulaturin ja kantohihnan kanssa muovisessa kuljetuslaukussa, jossa on myös säilytyspaikat 4 leukasarjan säilytykseen. Mitat pituus 378 mm leveys (sis. kahvan) 86 mm korkeus (sis. kahvan) 187 mm Paino 3,4 kg 9,6V 2,0Ah Ni-MH akku HT-TFC Käsikäyttöinen katkaisutyökalu. Toimitetaan muovisessa laukussa. Maksimi työskentelypaine 600 bar Mitat: pituus 373 mm leveys (sis. kahvan) 159 mm korkeus (sis. kahvan) 257 mm Paino 3,6 kg RH-TFC RH-TFC katkaisupää voidaan liittää 700 barin paineen tuottavaan hydraulipumppuun. Katso s.39 hydraulipumput. Maksimi käyttöpaine 700 bar Mitat pituus 196 mm leveys (kahva kiinni) 159 mm leveys (kahva auki) 257 mm Paino 3,1 kg LISÄTIETOA TUOTTEISTA: Sivu 17

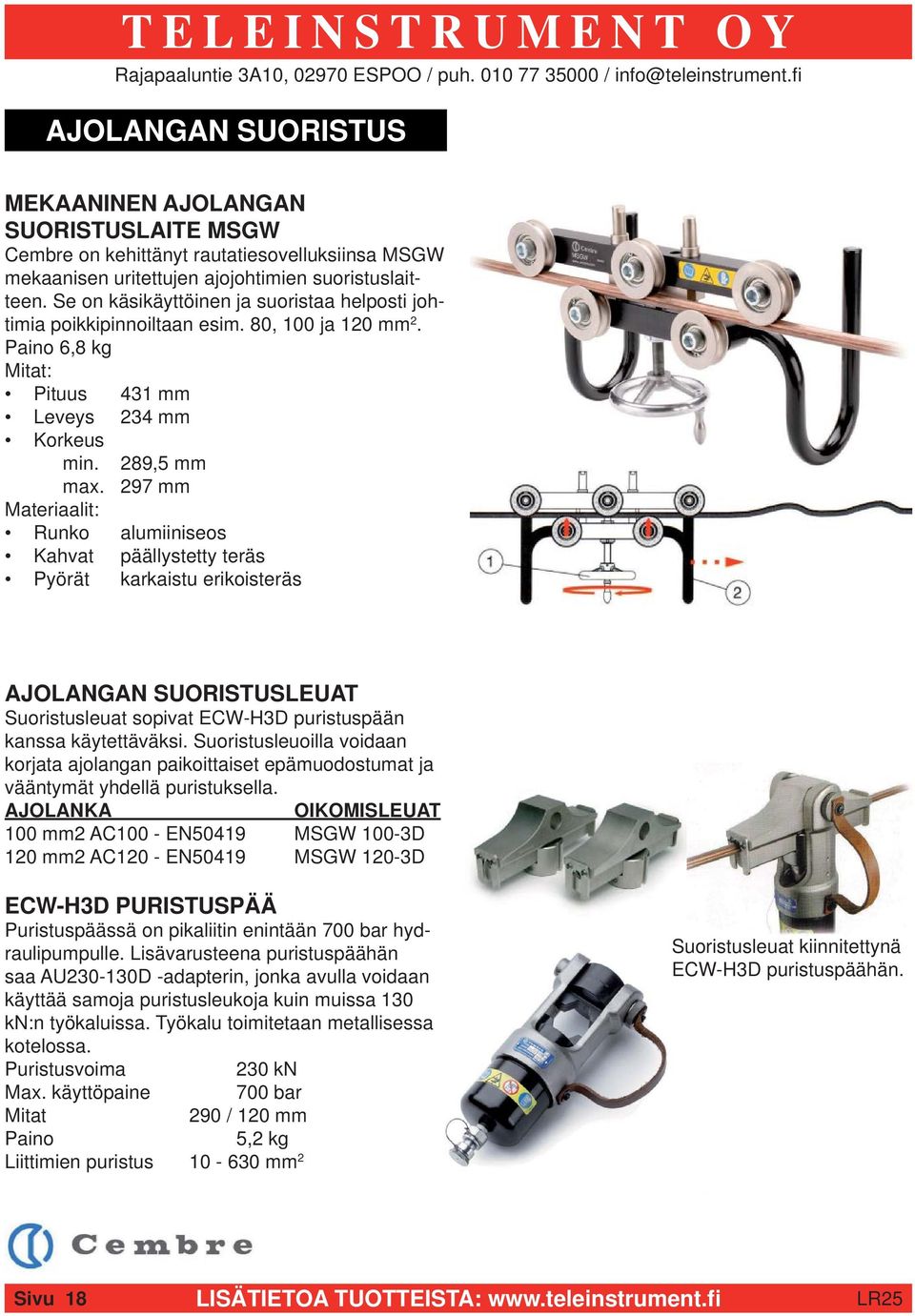

18 AJOLANGAN SUORISTUS MEKAANINEN AJOLANGAN SUORISTUSLAITE MSGW Cembre on kehittänyt rautatiesovelluksiinsa MSGW mekaanisen uritettujen ajojohtimien suoristuslaitteen. Se on käsikäyttöinen ja suoristaa helposti johtimia poikkipinnoiltaan esim. 80, 100 ja 120 mm 2. Paino 6,8 kg Mitat: Pituus 431 mm Leveys 234 mm Korkeus min. 289,5 mm max. 297 mm Materiaalit: Runko alumiiniseos Kahvat päällystetty teräs Pyörät karkaistu erikoisteräs AJOLANGAN SUORISTUSLEUAT Suoristusleuat sopivat ECW-H3D puristuspään kanssa käytettäväksi. Suoristusleuoilla voidaan korjata ajolangan paikoittaiset epämuodostumat ja vääntymät yhdellä puristuksella. AJOLANKA OIKOMISLEUAT 100 mm2 AC100 - EN50419 MSGW 100-3D 120 mm2 AC120 - EN50419 MSGW 120-3D ECW-H3D PURISTUSPÄÄ Puristuspäässä on pikaliitin enintään 700 bar hydraulipumpulle. Lisävarusteena puristuspäähän saa AU D -adapterin, jonka avulla voidaan käyttää samoja puristusleukoja kuin muissa 130 kn:n työkaluissa. Työkalu toimitetaan metallisessa kotelossa. Puristusvoima 230 kn Max. käyttöpaine 700 bar Mitat 290 / 120 mm Paino 5,2 kg Liittimien puristus mm 2 Suoristusleuat kiinnitettynä ECW-H3D puristuspäähän. Sivu 18 LISÄTIETOA TUOTTEISTA:

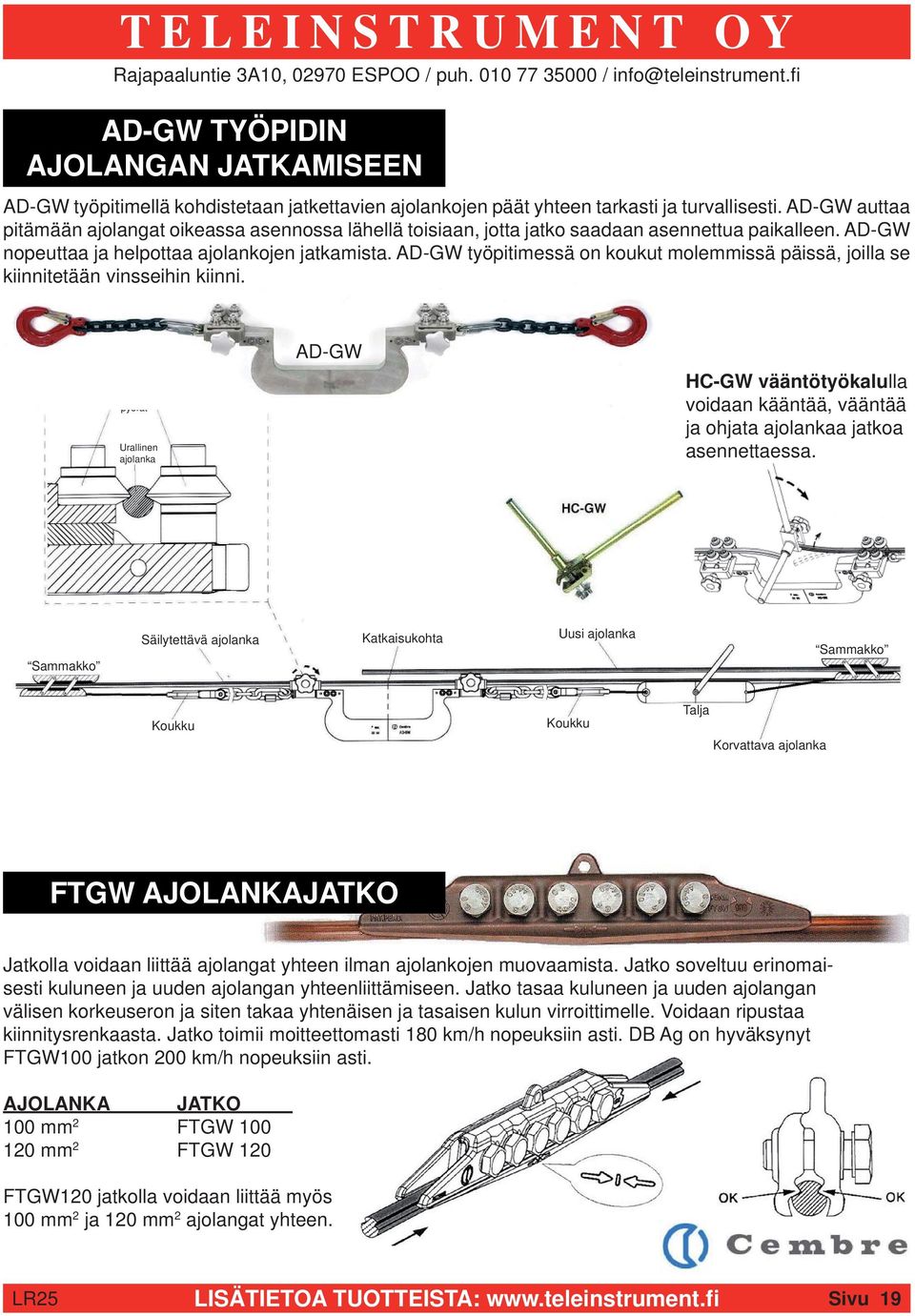

19 AD-GW TYÖPIDIN AJOLANGAN JATKAMISEEN AD-GW työpitimellä kohdistetaan jatkettavien ajolankojen päät yhteen tarkasti ja turvallisesti. AD-GW auttaa pitämään ajolangat oikeassa asennossa lähellä toisiaan, jotta jatko saadaan asennettua paikalleen. AD-GW nopeuttaa ja helpottaa ajolankojen jatkamista. AD-GW työpitimessä on koukut molemmissä päissä, joilla se kiinnitetään vinsseihin kiinni. Ohjainpyörät Urallinen ajolanka AD-GW HC-GW vääntötyökalulla voidaan kääntää, vääntää ja ohjata ajolankaa jatkoa asennettaessa. Sammakko Säilytettävä ajolanka Katkaisukohta Uusi ajolanka Sammakko Koukku Koukku Talja Korvattava ajolanka FTGW AJOLANKAJATKO Jatkolla voidaan liittää ajolangat yhteen ilman ajolankojen muovaamista. Jatko soveltuu erinomaisesti kuluneen ja uuden ajolangan yhteenliittämiseen. Jatko tasaa kuluneen ja uuden ajolangan välisen korkeuseron ja siten takaa yhtenäisen ja tasaisen kulun virroittimelle. Voidaan ripustaa kiinnitysrenkaasta. Jatko toimii moitteettomasti 180 km/h nopeuksiin asti. DB Ag on hyväksynyt FTGW100 jatkon 200 km/h nopeuksiin asti. AJOLANKA JATKO 100 mm 2 FTGW mm 2 FTGW 120 FTGW120 jatkolla voidaan liittää myös 100 mm 2 ja 120 mm 2 ajolangat yhteen. LISÄTIETOA TUOTTEISTA: Sivu 19

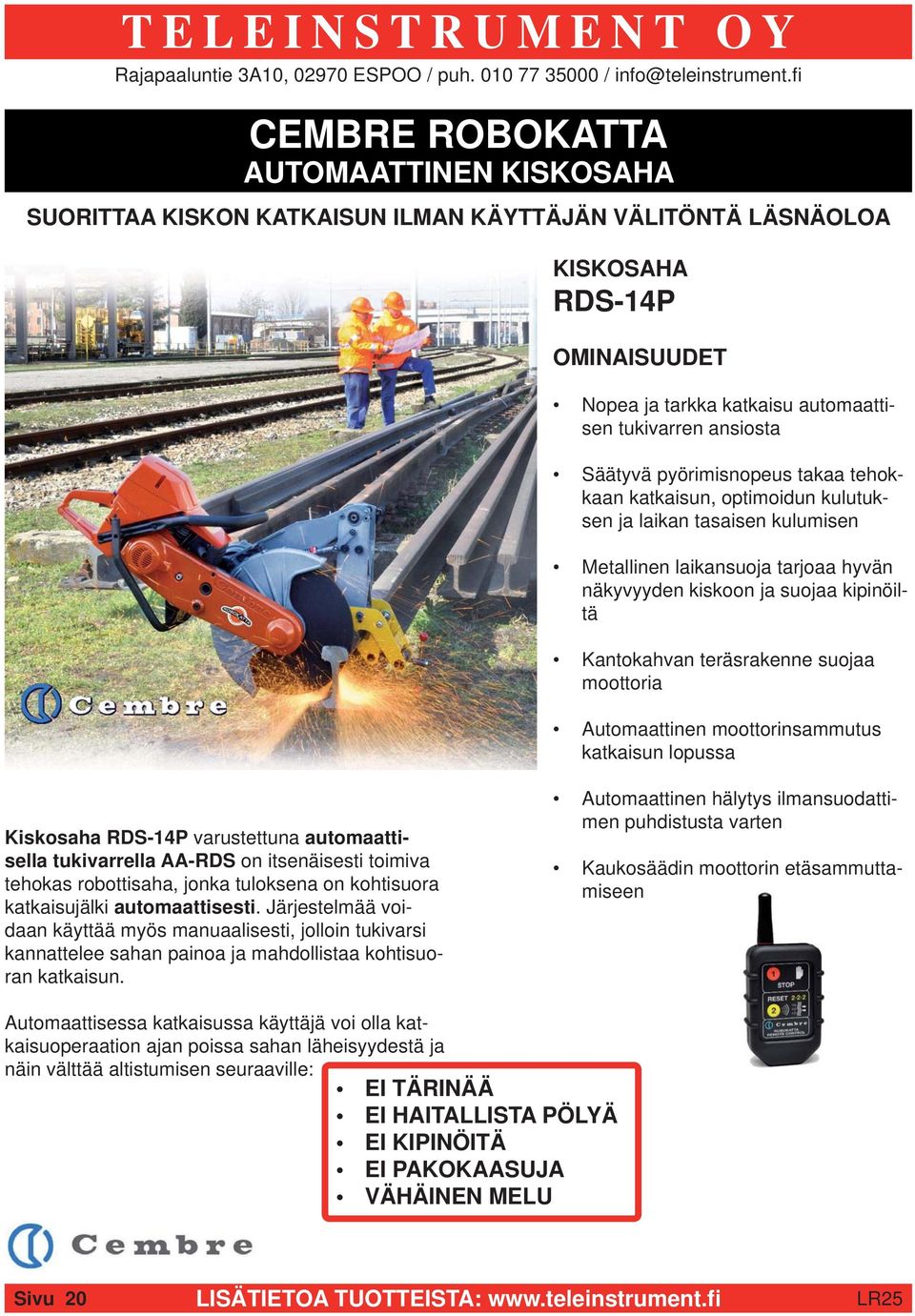

20 CEMBRE ROBOKATTA AUTOMAATTINEN KISKOSAHA SUORITTAA KISKON KATKAISUN ILMAN KÄYTTÄJÄN VÄLITÖNTÄ LÄSNÄOLOA KISKOSAHA RDS-14P OMINAISUUDET Nopea ja tarkka katkaisu automaattisen tukivarren ansiosta Säätyvä pyörimisnopeus takaa tehokkaan katkaisun, optimoidun kulutuksen ja laikan tasaisen kulumisen Metallinen laikansuoja tarjoaa hyvän näkyvyyden kiskoon ja suojaa kipinöiltä Kantokahvan teräsrakenne suojaa moottoria Automaattinen moottorinsammutus katkaisun lopussa Kiskosaha RDS-14P varustettuna automaattisella tukivarrella AA-RDS on itsenäisesti toimiva tehokas robottisaha, jonka tuloksena on kohtisuora katkaisujälki automaattisesti. Järjestelmää voidaan käyttää myös manuaalisesti, jolloin tukivarsi kannattelee sahan painoa ja mahdollistaa kohtisuoran katkaisun. Automaattinen hälytys ilmansuodattimen puhdistusta varten Kaukosäädin moottorin etäsammuttamiseen Automaattisessa katkaisussa käyttäjä voi olla katkaisuoperaation ajan poissa sahan läheisyydestä ja näin välttää altistumisen seuraaville: EI TÄRINÄÄ EI HAITALLISTA PÖLYÄ EI KIPINÖITÄ EI PAKOKAASUJA VÄHÄINEN MELU Sivu 20 LISÄTIETOA TUOTTEISTA:

21 RDS-14P KISKOSAHA TELEINSTRUMENT OY TEKNISET TIEDOT Moottori: 2-tahtikone, Husqvarna (5,8 kw), 5-vaiheinen ilmansuodatus Variaattori keskipakokytkimellä Polttoainetankki: 1,25 litraa Katkaisulaikka: 350/400 mm (14-16 ) Laikan kiinnitysakseli: 25,4 mm (1 ) Mitat: - pituus 798 mm - leveys 285 mm - korkeus 440 mm Paino - saha 19 kg - tukivarsi 19,8 kg AA-RDS AUTOMAATTINEN TUKIVARSI Kiskosahan moottorin liikuttamana tukivarsi simuloi kokeneen käyttäjän katkaisuliikettä Tukeva kiinnitys kiskoon Kiinnikkeessä katkaisukohdan tarkka merkki Kiskosahan puoli voidaan helposti ja nopeasti vaihtaa ilman kiinnikkeen irrottamista kiskosta Voidaan lukita ylä-asentoon kohdistamisen ja käynnistämisen ajaksi Voidaan käyttää myös manuaalisesti LISÄVARUSTEITA VAL RDS Kuljetuslaukku RDS-14P kiskosahalle ja AA-RDS automaattiselle tukivarrelle. SSR1 Katkaisutuki lyhyiden kiskojen katkaisuun. SA-RDS MANUAALINEN TUKIVARSI Manuaaliseen katkaisuun. Kätevä esimerkiksi ahtaissa paikoissa esim. vaihteiden läheisyydessä. KORKEALAATUISET KATKAISULAIKAT CRDL4381: 355x25,4 mm CRDL6401: 406x25,4 mm LISÄTIETOA TUOTTEISTA: Sivu 21

22 TÄYSIN UUDISTUNEET CEMBRE HYDRAULILEIKKURIT -> Entistä nopeampi katkaisu -> LED-työvalot -> USB-portti työkalun tietojen lukua varten -> Suuremmat akut: 18V 4.0Ah 72Wh Li-Ion -> Rungossa pitävä ja suojaava kumipäällyste Cembren akkukäyttöiset hydraulityökalut ovat uudistuneet niin sisältä kuin ulkoa. Leikkurit tarjoavat nopeamman katkaisun ja enemmän katkaisuja yhdellä akulla. Huoltopalvelu palvelee toimipisteessämme. Terien vaihto onnistuu kentällä Pää kääntyy 180 parhaan työasennon saavuttamiseksi Kiinnityslenkki olkahihnalle Huoltoväli katkaisua Pikasalpa Ylipaineventtiili käyttäjän turvallista työskentelyä varten LED-valot katkaisupään ylä- ja alapuolella Käyttö- ja vapautuspainikkeen ergonominen sijainti Pitävä ja kulutusta kestävä kumipäällyste tärkeissä kohdissa kuten kahvassa ja kulmissa 18V 4,0Ah 72Wh Li-Ion akku USB-portti akun alla suojassa Akussa itsessään on varauksen merkkivalot Leikkurit toimitetaan muovisessa tai teräksisessä kuljetuslaukussa 2 akun, verkkovirtalaturin ja olkahihnan kanssa. Sivu 22 LISÄTIETOA TUOTTEISTA:

23 Teräksen halkaisija (mm) TELEINSTRUMENT OY CEMBRE HYDRAULILEIKKURIT TERÄKSELLE Alumiinin & (kuparin) halkaisija (mm) HT-TC026Y Terät ovat lujat ja sopivat erityisesti harusvaijereille. max. katkaisuhalkaisija 25 mm paino 3,4 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta Sopiva työkalu (23) B35-TC025, B-TC250Y Erityisesti harusvaijereille, halkaisija max. 25 mm HT-TC026Y, B-TC250Y (32) HT-TC041, B-TC (38) HT-TC055, B-TC550 B35-TC025 Yhdenkäden kevyt ja pieni akkukäyttöinen katkaisutyökalu. Yksinopeuksinen katkaisu. max. katkaisuhalkaisija 25 mm paino 3,0 kg työkalun pää kääntyy 180 9,6V 2,0Ah Ni-MH akku HT-TC026Y leikkuri toimitetaan vahvassa kangaslaukussa, joka voidaan kiinnittää esim. vyölle kiivettäessä mastoon. HT-TC041 Käsitoiminen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 40 mm paino 5,8 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta HT-TC055 Järein käsitoiminen leikkuri teräkselle. Toimitetaan muovisessa ssa kuljetuslaukussa. max. katkaisuhalkaisija 55 mm paino 8,3 kg työkalun pää kääntyy kaksinopeuksinen toiminta B-TC250Y - UUSI Nopea akkukäyttöinen leikkuri. max. katkaisuhalkaisija 25 mm paino 4,8 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta 18V 4,0Ah Li-Ion akku B-TC450 - UUSI Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 45 mm paino 6,7 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta 18V 4,0Ah Li-Ion akku B-TC550 - UUSI Järein akkukäyttöinen leikkuri teräkselle. max. katkaisuhalkaisija 55 mm paino 8,9 kg työkalun pää kääntyy 330 kaksinopeuksinen toiminta 18V 4,0Ah Li-Ion akku LISÄTIETOA TUOTTEISTA: Sivu 23

24 CEMBRE HYDRAULILEIKKURIT AL-, CU-, JA TELEKAAPELEILLE Alumiinin ja kuparin halkaisija (mm) Sopiva työkalu 0-50 HT-TC051, B-TC kevyesti teräsvahvistetuille ACSR-kaapeleille HT-TC051Y, B-TC500Y 0-65 HT-TC065, B-TC650(-SC) 0-85 HT-TC B-TC950 HT-TC051 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 50 mm paino 4,4 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta HT-TC051Y Käsitoiminen hydraulileikkuri kevyesti teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 50 mm paino 4,7 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta HT-TC065 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 65 mm paino 5,3 kg työkalun pää kääntyy 320 kaksinopeuksinen toiminta HT-TC0851 Käsitoiminen hydraulileikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 85 mm paino 6,6 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta B-TC500 - UUSI Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 50 mm paino 5,8 kg kaksinopeuksinen toiminta 18V 4,0Ah Li-Ion akku B-TC500Y - UUSI Akkukäyttöinen leikkuri kevyesti teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. max. katkaisuhalkaisija 50 mm paino 5,8 kg kaksinopeuksinen toiminta 18V 4,0Ah Li-Ion akku B-TC650 - UUSI Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 65 mm paino 6,4 kg kaksinopeuksinen toiminta 18V 4,0Ah Li-Ion akku B-TC650-SC - UUSI Saksimallinen leikkuri. max. katkaisuhalkaisija 65 mm paino 7,7 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta 18V 4,0Ah Li-Ion akku B-TC095 - UUSI Suurin akkukäyttöinen leikkuri. max. katkaisuhalkaisija 95 mm paino 7,8 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta 18V 4,0Ah Li-Ion akku Sivu 24 LISÄTIETOA TUOTTEISTA:

25 TÄYSIN UUDISTUNEET CEMBRE HYDRAULIPURISTUSPIHDIT -> Entistä nopeampi puristus -> LED-työvalot -> OLED-näyttö kertoo saavutetun puristusvoiman, akun varaustilan, jäljellä olevien puristusten määrän ennen huoltoa -> USB-portti puristustietojen lukua ja dokumentointia varten -> Suuremmat akut: 18V 4.0Ah 72Wh Li-Ion -> Rungossa pitävä ja suojaava kumipäällyste Puristusleukojen vaihto nopeaa pikakiinnityksellä Kiinnityslenkki olkahihnalle Huoltoväli puristusta Pikasalpa LED-valot puristuspään ylä- ja alapuolella Käyttö- ja vapautuspainikkeen ergonominen sijainti USB-portti akun alla suojassa Pitävä ja kulutusta kestävä kumipäällyste tärkeissä kohdissa kuten kahvassa ja kulmissa 18V 4,0Ah 72Wh Li-Ion akku OLED-näyttö ja hipaisukytkin OLED-näyttö hipaisukytkimellä kertoo: Saavutetun puristusvoiman. Akun varaustilan. Tehtyjen puristusten lukumäärän ja jäljellä olevien puristusten lukumäärän ennen huoltoa. Työkalun mallin ja sarjanumeron. LED-valojen asetuksen: päällä tai pois käytöstä. Akussa itsessään on varauksen merkkivalot Puristuspihdit toimitetaan muovisessa kuljetuslaukussa, jossa on: 2 kpl 18V 4,0Ah Li-Ion akkuja verkkovirta-pikalaturi ASC30-36 olkahihna säilytyspaikat 20 puristusleukaparille käyttöohje sekä puristusohje käyttämillenne liittimille LISÄTIETOA TUOTTEISTA: Sivu 25

26 CEMBRE HYDRAULIPURISTUSPIHDIT Kaapelikengät (mm 2 ) C-liittimet (mm 2 ) Työkalu HT45-E, B35-45, B HT51, B HT131, B HT45-E (MAADOITUSPIHTI) C-liittimet max. 35 mm 2 Kaapelikengät max. 150 mm 2 Erittäin kevyt käsitoiminen puristustyökalu. Kahvan palautusjousen ansiosta pumppaaminen onnistuu yhdellä kädellä, jolloin toinen käsi jää vapaaksi liittimen kohdistamiseksi leukojen väliin. Yksinopeuksinen puristus. Toimitetaan muovisessa kuljetuslaukussa, jossa säilytyspaikat 20 puristusleukaparille. paino 2,0 kg työkalun pää kääntyy 180 puristusvoima 50 kn HT51 C-liittimet max. 70 mm 2 Kaapelikengät max. 240 mm 2 Kaksinopeuksinen toiminta: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 20 puristusleukaparille. paino 2,8 kg työkalun pää kääntyy 180 puristusvoima 50 kn HT131-C C-liittimet max. 185 mm 2 Kaapelikengät max. 400 mm 2 Käsitoiminen 13 tonnin hydraulipuristuspihti. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 14 puristusleukaparille. paino 5,5 kg työkalun pää kääntyy 180 puristusvoima 130 kn HT131L-C C-liittimet max. 185 mm 2 Kaapelikengät max. 400 mm 2 Muuten sama kuin HT131-C, mutta pidemmällä puristuspäällä (kts. kuva alla). Paino 7,0 kg. HT131-UC C-liittimet max. 185 mm 2 Kaapelikengät max. 400 mm 2 Muuten sama kuin HT131-C, mutta UC-päällä, joka sopii myös tuurnapuristukseen ja alumiinijohtimien pyöristämiseen (kts. kuva alla). Paino 5,4 kg. Sivu 26 LISÄTIETOA TUOTTEISTA:

27 CEMBRE HYDRAULIPURISTUSPIHDIT B35-45D C-liittimet max. 35 mm 2 Kaapelikengät max. 150 mm 2 Kevyt 9,6V 2,0Ah Ni-MH akulla toimiva puristustyökalu. Yksinopeuksinen puristus. paino 2,1 kg työkalun pää kääntyy 180 puristusvoima 35 kn B35-50D C-liittimet max. 35 mm 2 Kaapelikengät max. 150 mm 2 Kevyt 9,6V 2,0Ah Ni-MH akulla toimiva puristustyökalu. Yksinopeuksinen puristus. paino 2,4 kg työkalun pää kääntyy 180 puristusvoima 35 kn B500 - UUSI C-liittimet max. 70 mm 2 Kaapelikengät max. 300 mm 2 Erittäin nopea akkukäyttöinen puristustyökalu. OLED-näyttö (kts. s.25). paino 4,2 kg työkalun pää kääntyy 180 puristusvoima 63 kn B1350-C - UUSI C-liittimet max. 185 mm 2 Kaapelikengät max. 240 mm 2 13 tonnin akkukäyttöinen puristustyökalu. OLED-näyttö (kts. s.25). paino 6,4 kg työkalun pää kääntyy 180 puristusvoima 132 kn B1350L-C - UUSI C-liittimet max. 185 mm 2 Kaapelikengät max. 240 mm 2 Muuten sama kuin B1350-C, mutta pidemmällä puristuspäällä (kts. kuva alla). OLED-näyttö (kts. s.25). paino 8,2 kg työkalun pää kääntyy 180 puristusvoima 132 kn B1350-UC - UUSI C-liittimet max. 185 mm 2 Kaapelikengät max. 240 mm 2 Muuten sama kuin B1350-C, mutta UC-päällä, joka sopii myös tuurnapuristukseen ja alumiinijohtimien pyöristämiseen (kts. kuva alla). OLED-näyttö (kts. s.25). paino 5,9 kg työkalun pää kääntyy 180 puristusvoima 132 kn LISÄTIETOA TUOTTEISTA: Sivu 27

28 CEMBRE AKKUKÄYTTÖISTEN TYÖKALUJEN LISÄTARVIKKEET AKUT CB1840L - UUSI LI-ION AKKU 18V 4,0Ah Cembren 18V akkutyökaluille. Sopiva laturi ASC CB1430L LI-ION AKKU 14,4V 3,0Ah Cembren 14,4V akkutyökaluille. Sopiva laturi CFC230N laturi, vanhempi CFC230 laturi ei käy. CB1430H NI-MH AKKU 14,4V 3,0Ah Cembren 14,4V akkutyökaluille. Sopivat laturit CFC230N ja CFC230. LATURIT ASC UUSI VERKKOVIRTALATURI Uusille 18V 4,0Ah Li-Ion akuille. Puhallinjäähdytetty. CFC230N VERKKOVIRTALATURI 14,4 V AKUILLE Li-Ion, Ni-Cd, Ni-MH akuille jännitteiltään 7,2-18 V. CFC12-24ICN AUTOLATURI 14,4 V AKUILLE (Huom. vanhan mallinen laturi CFC12-24IC ei lataa Li-Ion akkuja.) Akkuja voidaan ladata V tupakansytytinpistokkeesta. VERKKOVIRTA-ADAPTERIT BPS VERKKOVIRTA-ADAPTERI Työkaluja voidaan käyttää verkkovirralla. Laitetaan työkaluun akun paikalle. Sopii Cembren 14,4 V akkutyökaluihin V 50-60Hz verkkovirralle - Ulostulo 14,4V DC - Johdonpituus 5 m Sivu 28 LISÄTIETOA TUOTTEISTA:

29 CEMBRE HYDRAULIPUMPUT B70M-P24 AKKUKÄYTTÖINEN HYDRAULIPUMPPU 700 BAR (MYÖS 850 BARIN VERSIO) paino 9,2 kg tehokas 24V 3,3Ah Ni-MH akku 3 m joustava letku, uros + naaras 3/8 NPT- pikaliittimillä johdollinen kaukosäädin PO7000 HYDRAULIJALKAPUMPPU 700 BAR (MYÖS 850 BARIN VERSIO) paino 9,8 kg kaksinopeuksinen: pumppu pumppaa nopeasti siihen asti kunnes kuormitus alkaa CEMBRE PURISTUS- JA KATKAISUPÄÄT TERÄKSEN KATKAISUUN TC025 - max. katkaisuhalkaisija 25 mm TC04 - max. katkaisuhalkaisija 40 mm TC055 - max. katkaisuhalkaisija 55 mm ALUMIININ JA KUPARIN KATKAISUUN TC050 - max. katkaisuhalkaisija 50 mm TC050Y - max. katkaisuhalkaisija 50 mm TC085 - max. katkaisuhalkaisija 85 mm TC096 - max. katkaisuhalkaisija 95 mm TC120 - max. katkaisuhalkaisija 120 mm PURISTUSPÄÄT RH50 60 kn RHC kn ECW-H3D 230 kn RHU kn RHU kn RHU kn RHU kn LISÄTIETOA TUOTTEISTA: Sivu 29

30 B70M-P24 LISÄVARUSTEET Sivu 30 LISÄTIETOA TUOTTEISTA:

31 CEMBRE KÄSIPURISTUSPIHDIT JA -LEIKKURIT PVC, PC ja PA6.6 eristetyille liittimille HP1 0,2-2,5 mm 2 HP3 0,25-6 mm 2 KT2 leikkuri kuparille/alumiinille max. katkaisuhalkaisija 25 mm Nylon eristetyille liittimille HNN3 1,5-10 mm 2 HNN4 10 ja 16 mm 2 KT3 leikkuri kuparille/alumiinille max. katkaisuhalkaisija 32 mm paino 0,59 kg, pituus 255 mm PE HD eristetyille jatkoholkeille HPH1 0,5-6 mm 2 KT4 leikkuri kuparille/alumiinille max. katkaisuhalkaisija 52 mm paino 0,89 kg, pituus 310 mm Pääteholkeille HNKE4 0,5-4 mm 2 HNKE mm 2 HNKE mm 2 Eristämättömille liittimille HN1 0,25-10 mm 2 HN5 10 ja 16 mm 2 Eristämättömille messinkiliittimille HF1 0,5-4 mm 2 HF2 0,08-1,3 mm 2 (28-16 AWG) LISÄTIETOA TUOTTEISTA: Sivu 31

32 CEMBRE A-M KUPARIKAAPELIKENGÄT Tarkastusaukko, elektrolyyttisesti tinattu POIKKIPINTA (mm 2 ) PULTTIKOKO (mm) KAAPELIKENKÄ 0,25-1,5 3-6 A03-M.. 1,5-2,5 3-8 A06-M A1-M A2-M A3-M A5-M A7-M A10-M A14-M A19-M A24-M A30-M A37-M A48-M A60-M A80-M , 20 A100-M , 20 A120-M , 20 A160-M , 20 A200-M.. CEMBRE 2A-M KUPARIKAAPELIKENGÄT Pitkäkaulainen, elektrolyyttisesti tinattu POIKKIPINTA (mm 2 ) PULTTIKOKO (mm) KAAPELIKENKÄ 16 8, 10 2A3-M A5-M A7-M A10-M A14-M A19-M A24-M A30-M A37-M A48-M A60-M A80-M , 20 2A100-M , 20 2A120-M A160-M A200-M.. CEMBRE L-M JATKOHOLKIT Elektrolyyttisesti tinattu POIKKIPINTA (mm 2 ) JATKOHOLKKI MITAT (mm) sisä Ø pituus 0,25-1,5 L03-M 1,8 15 1,5-2,5 L06-M 2, L1-M 3, L2-M 4, L3-M 5, L5-M 7, L7-M 8, L10-M 10, L14-M 11, L19-M 13, L24-M 15, L30-M 16, L37-M 19, L48-M 21, L60-M 23, L80-M 27, L100-M 30, L120-M 33, L160-M 38, L200-M 44,0 120 CEMBRE L-P RINNAKKAISHOLKIT Elektrolyyttisesti tinattu YHTEISPOIKKIPINTA RINNAKKAIS- MITAT (mm) (mm 2 ) HOLKKI sisä Ø pituus 0,25-1,5 L03-P 1,8 6,0 1,5-2,5 L06-P 2,4 6,0 4-6 L1-P 3,6 9,0 10 L2-P 4,6 10,5 16 L3-P 5,8 11,5 25 L5-P 7,0 13,0 35 L7-P 8,9 14,0 50 L10-P 10,0 16,0 70 L14-P 11,3 18,0 95 L19-P 13,5 19,0 120 L24-P 15,2 22,0 150 L30-P 16,7 26,5 185 L37-P 19,2 26,5 240 L48-P 21, L60-P 23,7 43 Sivu 32 LISÄTIETOA TUOTTEISTA:

33 CEMBRE C-LIITTIMET POIKKIPINTA C-LIITIN (mm 2 ) SUORA HAARA 6-2,5 6-1,5 C6-C ,5 C10-C ,5 C16-C ,5 C25-C C25-C ,5 C35-C C35-C C50-C C50-C ,5 C70-C25N C70-C C70-C C95-C C95-C C95-C C120-C C150-C C150-C C185-C C185-C C240-C120 POIKKI- PINTA (mm 2 ) CEMBRE MAADOITUSPUNOKSET Kirkas kupari tai tinattu kupari (ST) PULTTI- KOKO (mm) TYYPPI MITAT B N L d 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 CEMBRE PVC ERISTETYT JATKOHOLKIT HP1 JA HP2 PURISTUSPIHDEILLE (kts. s.22) Elektrolyyttisesti tinattu liitin, jossa PVC eriste. Käyttölämpötila C (hetkellinen + 90 C). POIKKIPINTA (mm2) LIITIN Ø (mm) L (mm) PAKKAUSKOKO (kpl) laatikko/pussi JATKOHOLKIT 0,2-0,5 PL01-M 3, /100 0,25-1,5 PL03-M 4, /100 1,5-2,5 PL06-M 5, / PL1-M 6, /100 RINNAKKAISHOLKIT 0,25-1,5 PL03-P 4, /100 1,5-2,5 PL06-P 5, /100 LISÄTIETOA TUOTTEISTA: Sivu 33

34 CEMBRE AA-M ALUMIINIKAAPELIKENGÄT Alumiinipitoisuus vähintään 99,5 % Tulpattu ja täytetty rasvalla POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 16 8 AA16-M AA25-M , 10 AA35-M , 14 AA50-M , 14 AA70-M , 14 AA95-M , 14 AA120-M , 14 AA150-M , 14 AA185-M , 14 AA240-M , 14, 16 AA300-M AA400-M AA500-M AA630-M.. CEMBRE MTMA-GC JA MTMA/1 ALUMIINIJATKOHOLKIT Alumiinipitoisuus vähintään 99,5 % Tulpattu ja täytetty rasvalla MTMA-GC jatkoholkkien keskellä on umpinainen väliseinä. MTMA/1 jatkoholkit ovat ilman väliseinää ja soveltuvat samantyyppisten kaapelien jatkamiseen. POIKKIPINTA JATKO- MITAT (mm) (mm 2 ) HOLKKI Øi L 10 MTMA10-GC 4,3 90,5 16 MTMA16-GC 5,5 90,5 MTMA16/1 25 MTMA25-GC 6,5 90,5 MTMA25/1 MTMA35-GC 8,0 90,5 35 MTMA35/1 MTMA35-20-GC 8,0 106,5 50 MTMA50-GC 9,0 106,5 MTMA50/1 70 MTMA70-GC 11,0 106,5 MTMA70/1 95 MTMA95-GC 12,5 110,0 MTMA95/1 12,5 106,5 120 MTMA120-GC 13,7 133,0 MTMA120/1 150 MTMA150-GC 15,5 135,0 MTMA150/1 15,5 133,5 185 MTMA185-GC 17,0 143,5 MTMA185/1 240 MTMA240-GC 19,5 143,5 MTMA240/1 MTMAD300-GC 22,5 144,5 300 MTMAD300/1 22,5 135,0 MTMA300-GC 23,3 218,0 400 MTMA400/1 26,0 218,0 500 MTMA500-GC 29,1 218,5 MTMA500-40/1 29,1 218,0 630 MTMA630/1 32,5 218,5 Sivu 34 LISÄTIETOA TUOTTEISTA:

35 CEMBRE ZETAmini KYTKENTÄLIITTIMET Yksipuoliset, yksinapaiset liittimet soveltuvat 0,5-35 mm 2 johtimille. Paloturvalliset polykarbonaatti liittimet ovat toimintavarmoja ja nopeita asentaa. Liittimillä tehdään varma liitos ja taataan pieni ylimenovastus. Johtimien asentaminen liittimeen on helppoa sisäänvientikanavan kartiomaisen muodon ansiosta. LIITIN POIKKIPINTA* Z ,5 mm 2 Z6-1 6 mm 2 Z mm 2 Z mm 2 Z mm 2 Z mm 2 johtimien helppo asettelu kiristysruuvi puristus levyn avulla * Eri kaapelikokoja voidaan liittää yhteen liittimeen kun johtimien poikkipintojen summa on vähemmän kuin liittimen kaksinkertainen nimellispoikkipinta. Esim. Z2.5-1 liitinkapasiteetti: 2 x 2,5 mm 2 tai 3 x 1,0 mm 2 Nimellisjännite: 450 V Max. käyttölämpötila: 85 C Tiiviysluokitus: IP 20 CEMBRE ZETApiù YKSINAPAISET KYTKENTÄLIITTIMET POTENTIAALIN TASAUKSEEN (6-50 mm 2 ) Paloturvallisesta polykarbonaatista. Liittimien kartiomainen muoto helpottaa johtimien työntämistä liittimeen ja johtimen puristuslevy takaa pienen ylimenovastuksen vahingoittamatta johtimia. Nimellisjännite: 450 V Max. käyttölämpötila: 85 C Paloluokitus: V-0 (UL 94) CEMBRE ZETAblock 2-4 NAPAISET LIITTIMET SÄHKÖKESKUKSIIN JA KYTKENTÄKAAPPEIHIN (6-50 mm 2 ) 100, 125 ja 160A, 2-4 napaiset kytkentäliittimet, joissa on 7, 14 tai 12 kytkentäpaikkaa napaa kohden. ZETAblock kytkentäliittimet soveltuvat sähkökeskuksiin ja kytkentäkaappeihin. Johtimien asennus sekä ylä- että alapuolelta kahdessa kerroksessa (lukuunottamatta Z35-DP14B, vain toisesta suunnasta), pitää johtimet hyvässä järjestyksessä ja mahdollistaa monipuolisen asennuksen. Liittimien kartiomainen muoto helpottaa johtimien työntämistä liittimeen ja johtimen puristuslevy takaa pienen ylimenovastuksen vahingoittamatta johtimia. Runko paloturvallisesta polykarbonaatista Max. käyttöjännite: 800 V Impulssijännite: 8 kv Paloluokitus: V-0 (UL 94) LISÄTIETOA TUOTTEISTA: Sivu 35

36 Syvämaadoitus soveltuu koviin, hiekkaisiin tai kivisiin maaperiin, joiden ominaisjohtavuus on huono, ja se tehdään toisiinsa liitetyillä maadoitussauvoilla. Maadoitussauvat ovat halkaisijaltaan 12,5 mm paksuja terässauvoja, joissa on 0,3 mm kuparipinnoite. Maadoituskupari lyödään kiilamaisen lyöntiliittimen avulla teräskuparisauvan päähän. Sauvoja liitetään toisiinsa kartiojatkoholkin avulla. Lyöntiliittimet Tinro Tirno. 6006B Jatkoholkki BR12 Tinro SYVÄMAADOITUS 16 mm 2 johtimelle 25 mm 2 johtimelle CADWELD-HITSAUS CADWELD-hitsauksessa johtimet sulautuvat yhteen tiiviissä grafi ittimuotissa muodostaen molekyylisidoksen. Liitoksen johtokyky on sama kuin liitettävillä johtimilla. Nämä exotermiset hitsausliitokset ovat immuuneja lämpövaikutuksille, jotka voivat löystyttää tai aiheuttaa korroosiota mekaanisille tai puristusliitoksille. CADWELD tunnetaan kestävyydestään ja pitkäikäisyydestään. Muotti Käyttökohde Tinro Sauva 12,5 mm / sauva 12,5 mm Tinro Sauva 12,5 mm / Cu 50 mm 2 Tinro x Cu 25 mm 2 läpi Tinro x Cu 50 mm 2 läpi Hitsausmetallit Tinro / hitsausmetalli 90F20 Tinro / hitsausmetalli 65F20 Sytytinpistooli (tinro. 6037) Maadoitussauvat Tinro Tinro ,2 m / 12,5 mm 3,0 m / 12,5 mm Maadoitussauvojen kuparipinnoitteen väri SOPPEC MERKINTÄMAALIT Laadukkaat aerosolimaalit ammattilaisten käyttöön! OMINAISUUKSIA Tyhjenee viimeiseen pisaraan asti Toimii myös pikkupakkasessa Tarttuu hyvin myös kosteille pinnoille Kuivuu noin 5 minuutissa Auki käännettävä korkki suojaa suutinta ja estää tahattomat maalaukset Maalin pysyvyys 9-12 kk Purkkikoko 500 ml, 12 purkkia/laatikko Fluo T.P. -värit punainen oranssi keltainen vihreä sininen Promarker -värit punainen valkoinen musta harmaa Sivu 36 LISÄTIETOA TUOTTEISTA:

37 ALKUPERÄISET PELSUE TYÖTELTAT NOPEA PYSTYTTÄÄ JA PURKAA Aito ja alkuperäinen Pelsue pikateltta. Teltan pystytys käy nopeasti kun erillisiä irto-osia ei ole. Keltainen alaosa näkyy hyvin liikenteessä ja valkoinen yläosa luo telttaan tasaisen valon. Teltta toimii sekä kesäettä talviolosuhteissa, jopa -40 C:ssa! Pelsuen kaksikerroskangas on vedenpitävä ja palosuojattu. Kangas on valikoitu sen lujuuden, homekestävyyden sekä keveyden perusteella. Sivuseinien ylälaidoissa suljettavat hyttysverkolliset tuuletusikkunat Teltan kupera rakenne luo avaran työskentelytilan Kestävät valumetalliset keskinivelet, joiden päällä kumiset suojukset Sivuissa ja takana ankkurointinarut Lasikuitusauvat ovat joustavat ja kestävät Pitävät kumitassut alanurkissa 20 cm leveille helmoille voi kasata lisäpainoja ja ne voi tiivistää maata vasten Lisätilauksesta takaseinään: Teltta taittuu kasaan hyvin pieneen tilaan säilytyspussiin. Esim. pussissa olevan 6506AZ teltan mitat ovat 15x15x140 cm. 60 tai 80 cm korkea kaapeliaukko (vetoketjulla suljettavissa) tai putkiaukko 30 x k60 cm (vetoketjuilla suljettavissa) LISÄTIETOA TUOTTEISTA: Sivu 37

38 PELSUE AZ-MALLIN PIKATELTAT PELSUE TELTTOJEN KESTÄVÄ PERUSMALLI PYSTYTYS ALLE MINUUTISSA! 6506AZ 6508AZ 6510AZ AZ-mallin teltta on Pelsue telttojen perusmalli. Teltan pystytys ja kasaaminen käy nopeasti kun erillisiä irtoosia ei ole. Teltta toimitetaan säilytyspussissa kolmen maakiilan ja saumausainepullon kanssa. 6506AZ Kaksi vetoketjua etuseinän reunoissa, jolloin koko etuseinän saa avattua ja rullattua ylös Suljettavat hyttysverkolliset tuuletusikkunat teltan kummallakin sivulla Ankkurointinarut sivuissa ja takana Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Mitat pussissa (cm) Paino (kg) Etuseinän vetoketju 6506AZ 180 x x 15 x x sivuilla 6508AZ 240 x x 15 x x sivuilla 6510AZ 300 x x 20 x x sivuilla Lisävarusteet: Kaapeliaukko takaseinään, 60 cm korkea Kaapeliaukko takaseinään, 80 cm korkea Putkiaukko takaseinään, 30 x k60 cm Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 38 LISÄTIETOA TUOTTEISTA:

39 PELSUE MULTI-TELTTA SOVELTUU PYLVÄSTÄ JA SEINÄÄ VASTEN TEHTÄVIIN ASENNUKSIIN (ESIM. LÄMPÖPUMPUT) - PYSTYTYS ALLE MINUUTISSA! Pelsuen monipuolinen pikkuteltta: Voidaan kiinnittää pylvään ympärille. Sekä etu- että takaseinä voidaan sulkea/avata tarralla kokonaan. Suljenta pylvään ympärille tarranauhalla. Pitkät avattavat liepeet asettuvat kaapelien/putkien päälle tai kaivannon päälle asetettaessa laskeutuvat alas. Molemmissa sivuseinissä isot, suljettavat, hyttysverkolliset tuuletusikkunat. Teltta toimitetaan säilytyspussissa kahden maakiilan kanssa. Malli Lattiapohjan Korkeus Mitat pussissa Paino Etu- ja takaseinän mitat (cm) keskellä (cm) (cm) (kg) suljenta MULTI 170 x x 15 x 155 7,0 Tarranauhalla Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. LISÄTIETOA TUOTTEISTA: Sivu 39

40 PELSUE OJATELTTA SUURTEN JATKOSTEN TEKEMISEEN (PITUUS 4,9 m) Oja-asennusteltta on riittävän pitkä suurten putki- ja kaapelijatkosten tekemiseen. Teltta avautuu molemmista päistä. Päätyjen sulkeminen tapahtuu hakasilla. Teltan sivuilla ja päädyissä on ankkurointinarut sekä sivuilla ylhäällä on neljä suljettavaa hyttysverkollista tuuletusikkunaa. Pituus 4,9 m Teltta toimitetaan säilytyspussissa kuuden maakiilan kanssa. PYSTYTYS ALLE MINUUTISSA! Malli Lattiapohjan Korkeus Mitat pussissa Paino Aukeaminen mitat (cm) keskellä (cm) (cm) (kg) OJATELTTA 240 x x 20 x ,5 Päistä hakasilla PELSUE X6-TELTTA PYSTYTYS ALLE MINUUTISSA! Pelsuen edullinen vaihtoehto. Toimitetaan säilytyspussissa. Etuseinän saa avattua ja rullattua kokonaan ylös. Ulkopuolella ylänurkissa kiinnityslenkit ankkurointinaruille. Leveät liepeet. Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Mitat pussissa (cm) Paino (kg) Etuseinän vetoketju X6 175 x x 15 x 140 6,0 2 x sivuilla Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 40 LISÄTIETOA TUOTTEISTA:

41 ALUMIINIRUNKOISET TYÖTELTAT Kestävä yhtenäinen alumiinirunko ilman erillisiä irto-osia Heijastimet jokaisessa nurkassa Suljettava lämmitinaukko molemmilla puolilla telttaa Suljettavat tuuletusikkunat Vetoketjulla ja tarralla suljettavat kulkuaukot molemmissa päissä Maaston mukaan säädettävät jalat Kangas palosuojattua, pehmeää PVC-materiaalia Erillinen kaapelin sisäänvientiaukko Malli A7250 B7251 (pitkä) Pituus 2,2 m 2,7 m Leveys 2,1 m 2,1 m Korkeus 1,9 m 1,9 m Paino 22 kg 27 kg Pitkät liepeet asettuvat hyvin ojaan tai maata vasten TELTAN PYSTYTYS JA PURKU 1-2 MINUUTTIA: Varaosina molempiin telttoihin löytyy erikseen telttakangas, alumiininen runkokehikko sekä alumiiniset teltanjalat. LISÄTIETOA TUOTTEISTA: Sivu 41
