Onduline vesikatteen asennusja huolto-ohje
|
|
- Johannes Saarinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

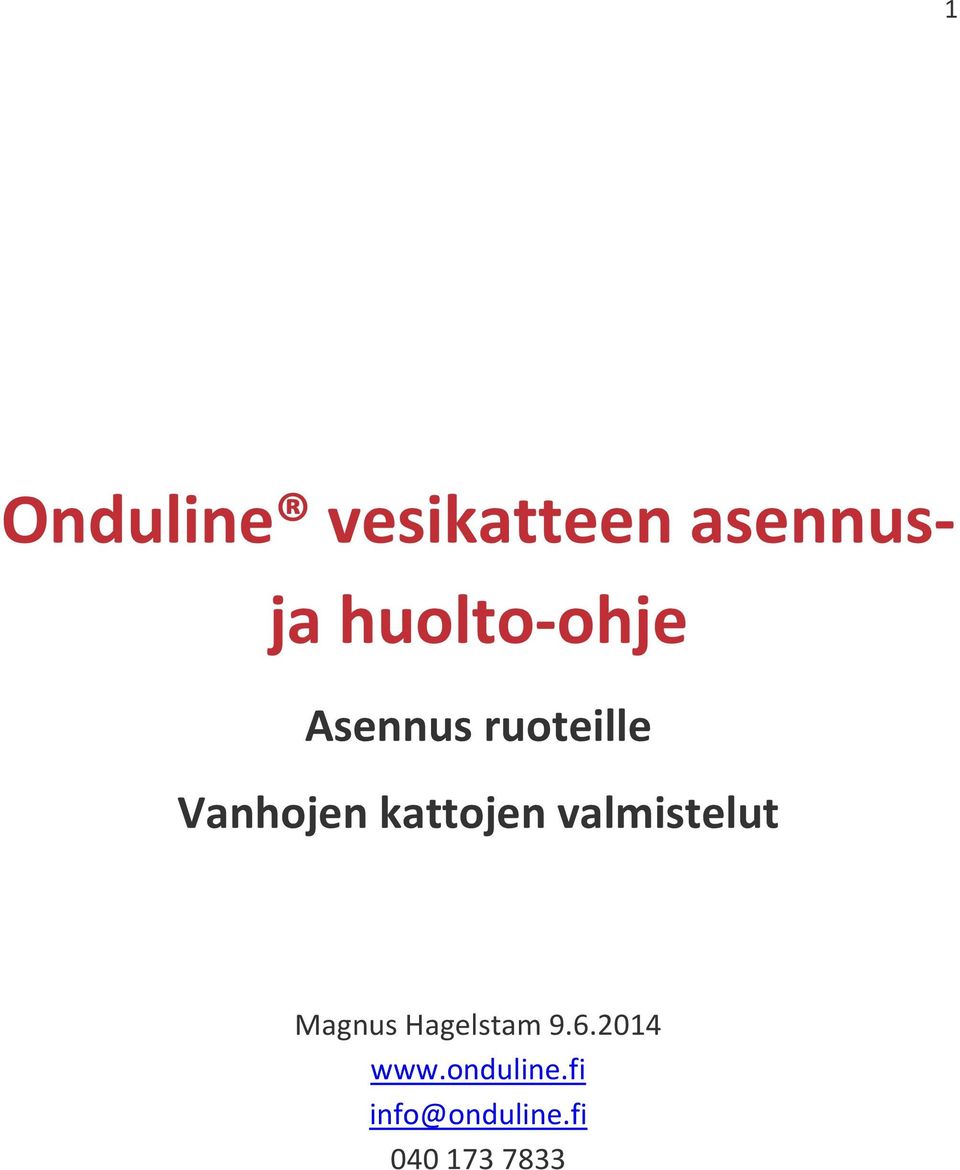

1 1 Onduline vesikatteen asennusja huolto-ohje Asennus ruoteille Vanhojen kattojen valmistelut Magnus Hagelstam

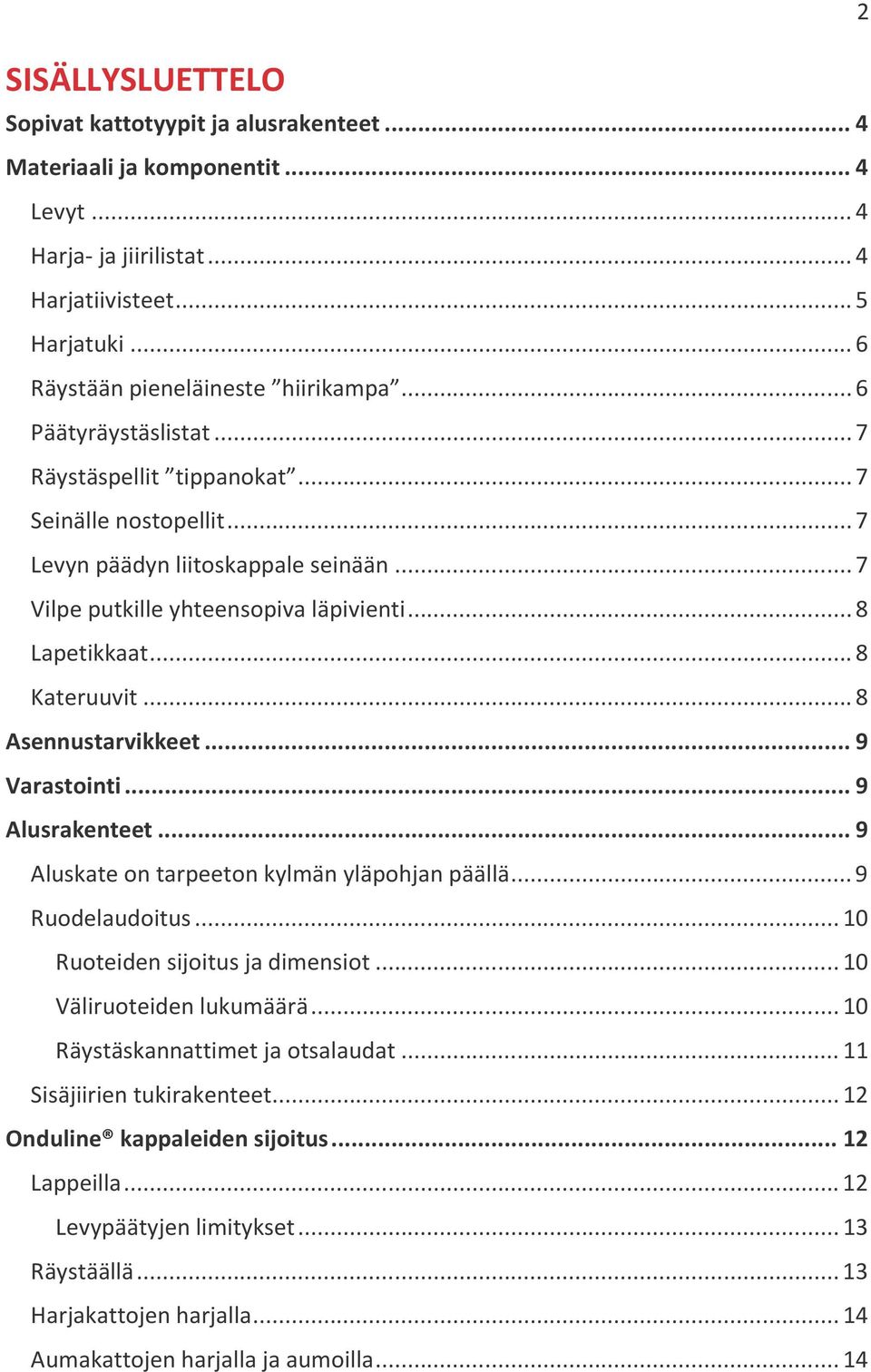

2 SISÄLLYSLUETTELO Sopivat kattotyypit ja alusrakenteet... 4 Materiaali ja komponentit... 4 Levyt... 4 Harja- ja jiirilistat... 4 Harjatiivisteet... 5 Harjatuki... 6 Räystään pieneläineste hiirikampa... 6 Päätyräystäslistat... 7 Räystäspellit tippanokat... 7 Seinälle nostopellit... 7 Levyn päädyn liitoskappale seinään... 7 Vilpe putkille yhteensopiva läpivienti... 8 Lapetikkaat... 8 Kateruuvit... 8 Asennustarvikkeet... 9 Varastointi... 9 Alusrakenteet... 9 Aluskate on tarpeeton kylmän yläpohjan päällä... 9 Ruodelaudoitus Ruoteiden sijoitus ja dimensiot Väliruoteiden lukumäärä Räystäskannattimet ja otsalaudat Sisäjiirien tukirakenteet Onduline kappaleiden sijoitus Lappeilla Levypäätyjen limitykset Räystäällä Harjakattojen harjalla Aumakattojen harjalla ja aumoilla

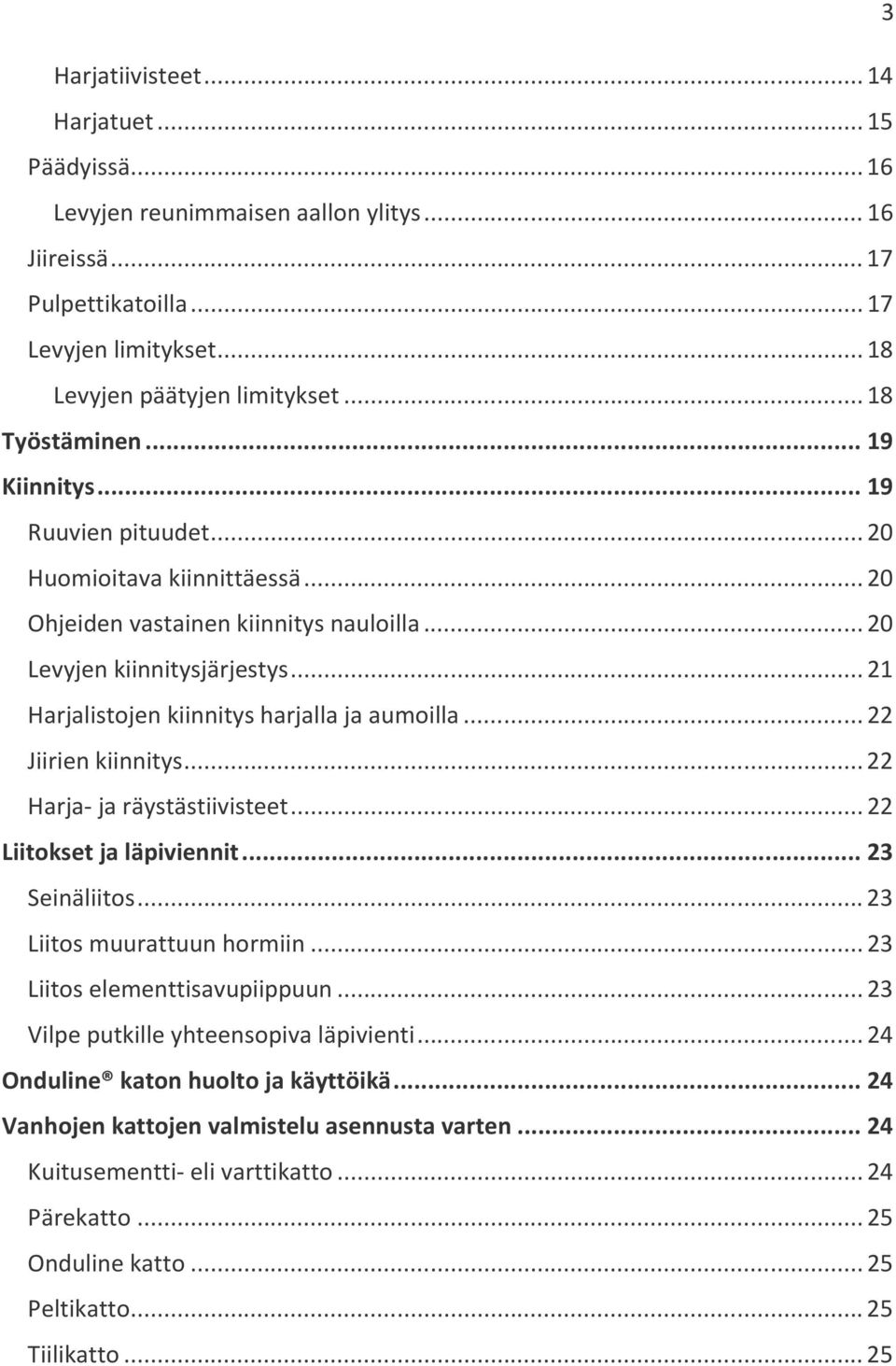

3 3 Harjatiivisteet Harjatuet Päädyissä Levyjen reunimmaisen aallon ylitys Jiireissä Pulpettikatoilla Levyjen limitykset Levyjen päätyjen limitykset Työstäminen Kiinnitys Ruuvien pituudet Huomioitava kiinnittäessä Ohjeiden vastainen kiinnitys nauloilla Levyjen kiinnitysjärjestys Harjalistojen kiinnitys harjalla ja aumoilla Jiirien kiinnitys Harja- ja räystästiivisteet Liitokset ja läpiviennit Seinäliitos Liitos muurattuun hormiin Liitos elementtisavupiippuun Vilpe putkille yhteensopiva läpivienti Onduline katon huolto ja käyttöikä Vanhojen kattojen valmistelu asennusta varten Kuitusementti- eli varttikatto Pärekatto Onduline katto Peltikatto Tiilikatto... 25
4 4 Sopivat kattotyypit ja alusrakenteet Katot, joiden kaltevuus on vähintään 1/10 eli 5,5 eli 10% (cm/m) voi kattaa Ondulinella. Sen pinta muistuttaa asennettuna perinteistä varttikattoa. Onduline levysaumat eivät ole vesitiiviit jääpatojen muodostamien vesilammikoiden alla, joita saattaa muodostua lämpimän yläpohjan päällä olevilla katoilla. Onduline pysyy notkumattomana lumikuorman alla ja kestää kiinnitettynä kahteen aaltoon kohdistuvan askeleen painon kun sitä tukee 100 mm leveät ruoteet. Ruodejako on yleensä kk 450 mm, eräissä tapauksissa kk 360 mm, joskus kk 600 mm. Ruodejako riippuu katon kaltevuudesta, lumikuorma-alueesta ja ristikkojaosta. Katso sinun katon ruodejako alempana olevasta taulukosta. Materiaali ja komponentit Onduline valmistetaan kyllästämällä kierrätetystä sellumassasta valmistettuja ja yläpinnalta suojamaalattua levyjä bitumilla korkeassa lämpötilassa. Levyt Pituus 200 cm ja leveys 95 cm, paino 6,4 kg Aallotus: Leveys 9,5 cm ja korkeus 3,8 cm; 10 aaltoa/levy. Levyt ovat irtonaisina niin joustavat, että ne voi kääriä jopa rullalle, mutta kiinnitettyinä niin jäykät, että katon päällä voi kävellä. Harja- ja jiirilistat Kapea harjalista/päätyräystäslista VERGE 110 cm leveys 41 cm hajakattoihin, leveä harjalista RIDGE 100 cm ja leveys 48,5 cm aumakattoihin ja jiirilista VALLEY sisäjiireihin, kaikkien paino 1,4 kg. Harjalista näkyy kuvassa vasemmalla, kapea harjalista oikealla ja jiirilista keskellä.
5 5 Kapea harjalistaa VERGE ei vaadi harjatukea. Leveämpää harjalistaa RIDGE käytetään aumakatoilla, joilla se on näyttävämpi. Harjatiivisteet Jarruttaa harjan läpi puhaltavaa tuulta suojaten vettä ja lunta vastaan. Sinkittyä reikäpeltiä, pit. 100 cm tai 200 cm, Z- tai L-profiili 4/4/2, 3/4/3 tai 4/2 cm. Asetetaan harjan kummallekin puolelle; irralleen paitsi aumakatoilla käyttäessä peltisiä harjatukia, jotka kiinnitetään harjatiivisteisiin 3-5 kpl 4,2 x 13 mm piikkikärkisellä matalakupuruuvilla. 4 cm osa asetetaan levyjen päätyä vastaan ja 2-, 3- tai 4 cm osa levyjen päätyjen päälle.

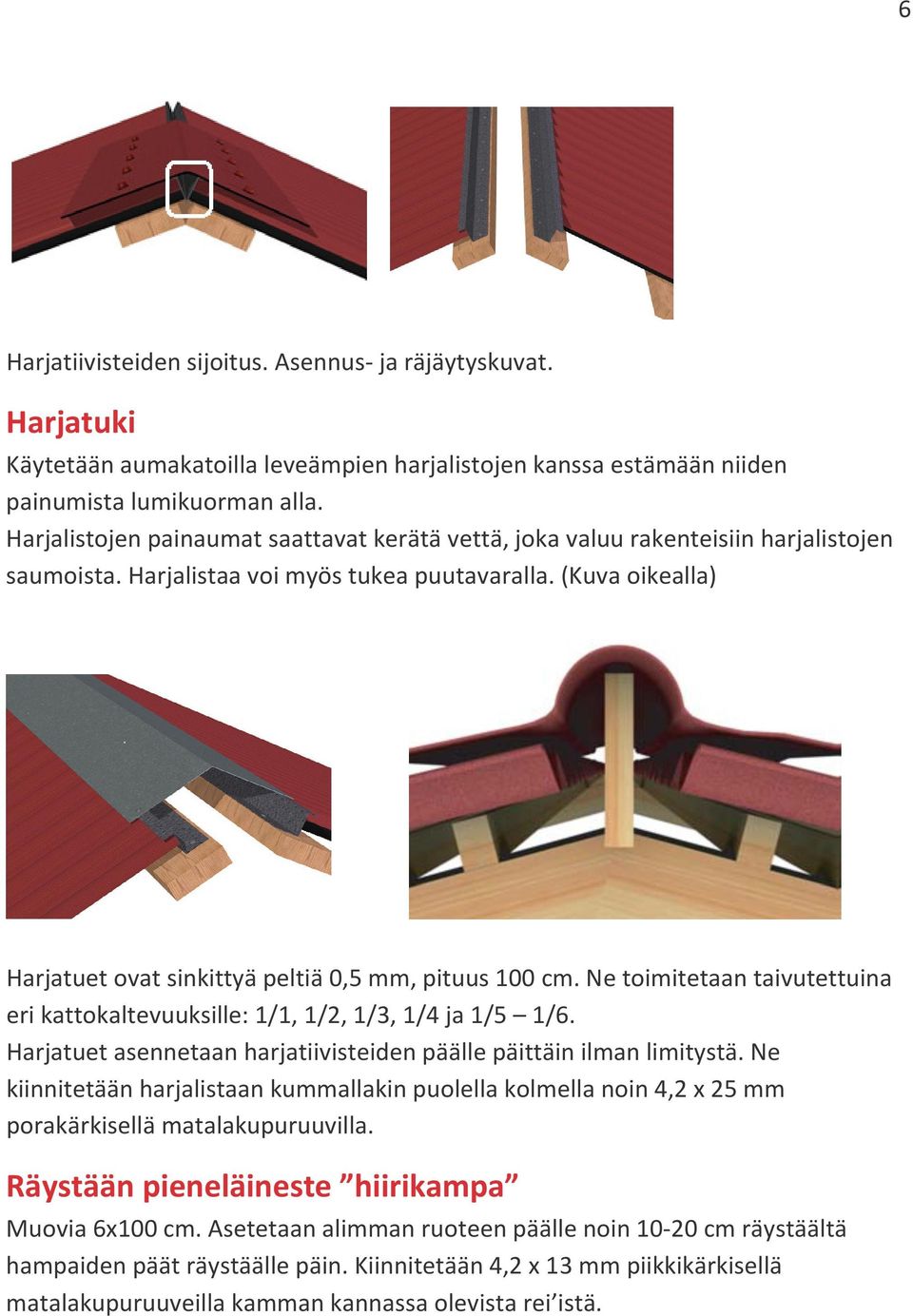

6 6 Harjatiivisteiden sijoitus. Asennus- ja räjäytyskuvat. Harjatuki Käytetään aumakatoilla leveämpien harjalistojen kanssa estämään niiden painumista lumikuorman alla. Harjalistojen painaumat saattavat kerätä vettä, joka valuu rakenteisiin harjalistojen saumoista. Harjalistaa voi myös tukea puutavaralla. (Kuva oikealla) Harjatuet ovat sinkittyä peltiä 0,5 mm, pituus 100 cm. Ne toimitetaan taivutettuina eri kattokaltevuuksille: 1/1, 1/2, 1/3, 1/4 ja 1/5 1/6. Harjatuet asennetaan harjatiivisteiden päälle päittäin ilman limitystä. Ne kiinnitetään harjalistaan kummallakin puolella kolmella noin 4,2 x 25 mm porakärkisellä matalakupuruuvilla. Räystään pieneläineste hiirikampa Muovia 6x100 cm. Asetetaan alimman ruoteen päälle noin cm räystäältä hampaiden päät räystäälle päin. Kiinnitetään 4,2 x 13 mm piikkikärkisellä matalakupuruuveilla kamman kannassa olevista rei istä.
7 7 Päätyräystäslistat Kattopeltiä Onduline väreissä, pituudet 100 cm ja 200 cm. Kiinnitetään otsalautaan 25 mm kateruuveilla kk 40 cm ja Onduline levyihin ruuvikaavion osoittamassa järjestyksessä. Räystäspellit tippanokat Suojaavat räystään puutavaraa vedeltä ja peittävät räystään puoleisen ruoteen. Kattopeltiä Onduline väreissä, pituus 200 cm x 10 cm x 2,5 cm. Asennetaan räystäälle ennen levyjä. Kiinnitetään 25 mm porakärkisillä matalakupuruuveilla. Seinälle nostopellit Kattopeltiä Onduline väreissä, pituus 200 cm x 30 cm x 11 cm. Asetetaan kahden onduline aaallon yli ja kiinnitetään seinään porakärkisillä matalakupuruuveilla. Levyn päädyn liitoskappale seinään Mustaa PP-muovia, pituus 940 mm, paksuus 1,4 mm. Toinen puoli Onduline profiililla, toinen sileä. Välillä taittolinja, joten se sopii kaikille kattokaltevuuksille. Levyjen sivu liitetään seinään jiirilistoilla.
8 8 Vilpe putkille yhteensopiva läpivienti Vilpe/Onduline läpivientiosa koostuu palasta Onduline profiilia ja kypärästä, jonka päälle sopivat kaikki Vilpen jyrkän katon putkiosat. Lapetikkaat Tikkaat valmistetaan pyöreästä, galvanoidusta teräsputkesta. Ne polttomaalaan Onduline väreihin. Ne sopivat Onduline profiiliin ja lepää levyjen aallonpohjien päällä koko pituudeltaan. Toimitetaan 5,7 m pituuksissa. Kateruuvit Passivoitua terästä, alumiinilaippa ja EPDM-tiiviste. 4,8 x 25 mm, 4,8 x 65/70 mm ja 4,8 x 80/85 mm.
9 Asennustarvikkeet Ruuvinväännin, mielellään iskuruuvinväännin Mattoveitsi on helpoin ja mukavin työkalu halkaisuun ja varsinkin lämpimillä ilmoilla myös katkaisuun. Jos mattoveitsi ei pure tarpeeksi: Saha, (kuviosaha, käsisirkkeli tai käsisaha) tai kulmahiomakone katkaisulaikkoineen Mittanauha Lankaa räystäslinjan merkitsemiseen Timpurin kynä tai liitu katkaisu- ja halkaisukohtien sekä ruuvilinjojen merkitsemiseen Viivoitin, esim. lauta Varastointi Suomessa Onduline varastoidaan ongelmitta ulkona auringon alla, paitsi pohjoisen helteellä, jolloin aurinko porottaa lähes ympäri vuorokauden. Jos aurinko porottaa kovasti hellepäivänä, pehmentynyt bitumi saattaa silti tarrata levyjä toisiinsa, joten Onduline levyjä on hyvä varastoida varjoisassa paikassa kesähelteillä. Alusrakenteet Aluskate on tarpeeton kylmän yläpohjan päällä Onduline kate on vesitiivis sellaisenaan seuraavista syistä: Levyt kiinnitetään kateruuveilla aallonharjoihin Materiaalin lämpölaajeneminen on olematonta Bitumin hikoilu tiivistää ruuvireiät Painovoima estää veden tunkeutumisen sivu- ja päätysaumojen läpi Me takaamme ohjeiden mukaan asennetun Onduline katon vesitiiviyden 15 vuodeksi. Onduline kate toimii samalla kondenssisuojana koska kaste imeytyy sen alapintaan, josta se myöhemmin höyrystyy edellyttäen, että ilmanvaihto toimii. Valmistuksessa syntynyt öljyfilmi voi kuitenkin estää veden imeytymistä ensimmäisten kuukausien ajan asennuksen jälkeen. Uuden Onduline katon alapinnalta saattaa siksi tippua kondenssivettä jonkin aikaa. Aluskate ei siis ole välttämätön jos väliaikaisesti suojaat katon alla olevat esineet, jotka eivät saa kastua, varsinkin syksyllä. 9
10 Hyvään rakennustapaan kuuluu kuitenkin aluskate, koska vesikatekerroksia kuuluu olla kaksi siltä varalta, että toinen vahingoittuu. Ruodelaudoitus Ruodelaudoituksena käytetään 22 x 100 tai 32x100 mm lautaa. Lappeiden suorakulmaisuus varmistetaan ristimittauksella ennen ruoteiden asennusta. Kummallekin lappeelle asennetaan yksi ruode alempi syrjä räystään kohdalle, yksi ylempi syrjä 2-10 cm harjan keskilinjalta ja loput niiden väliin alla olevia ohjeita noudattaen. Mikäli haluaa asentaa Onduline levyjen uloimmat aallot lepäämään otsalautojen päälle, ruodelautojen päiden on ylitettävä päädyt riittävältä pituudelta, jotta niihin voi kiinnittää räystästuen kohtaan, jossa niihin kiinnitettävä otsalauta osuu reunimmaisen Onduline levyn reunimmaisen aallon harjan alle. Katso s. 10. Ruoteiden sijoitus ja dimensiot Yksi ruode asennetaan räystäälle, yksi ylempi syrjä 2-10 cm harjan tai auman keskilinjasta, yksi kunkin levysauman alle ja yksi harjan, aumojen ja jiirien kummallekin puolelle. Lisäksi asennetaan 2-4 ruodetta per täyspitkä levy levyjen päätyjen väliin. Lukumäärä riippuu ristikkovälistä, ruoteiden dimensiosta, katon kaltevuudesta ja lumikuorma-alueesta. Kutsumme näitä väliruoteiksi. Väliruoteiden lukumäärä Kattoristikot kk 600 mm Ruoteet 22x100 mm tai paksummat Kaikki lumikuorma-alueet Kaltevuus >=1:1 = 45 o Kaksi väliruodetta eli kk noin 600 mm Kaltevuus < 1:1-1:6 = 9,5 o Kolme väliruodetta eli kk noin 450 mm Kattoristikot kk 900 mm Ruoteet 22x100 Lumikuorma-alueet 2,50 kn/m2 ja 2,75 kn/m2 Kaltevuus >=1:1 = 45 o Kaksi väliruodetta eli kk noin 600 mm Kaltevuus < 1:1-1:2 = 27 o Kolme väliruodetta eli kk noin 450 mm Kaltevuus < 1:2-1:6 = 9,5 o Neljä väliruodetta eli kk noin 360 mm 10
11 11 Ruoteet 22x100 mm Lumikuorma-alue 3,0 kn/m2 Kaltevuus >=1:1 = 45 o Kaksi väliruodetta eli kk noin 600 mm Kaltevuus < 1:1-1:6 = 9,5 o Neljä väliruodetta eli kk noin 360 mm Ruoteet 32x100 mm Kaikki lumikuorma-alueet Kaltevuus >=45 o = 1:1 Kaltevuus < 1:1-1:6 = 9,5 o Kaksi väliruodetta eli kk noin 600 mm Kolme väliruodetta eli kk noin 360 mm Kattoristikot kk 1200 mm Ruoteet 32x100 Lumikuorma-alueet 2,50 kn/m2 ja 2,75 kn/m2 Kaltevuus >=45 o = 1:1 Kaksi väliruodetta eli kk noin 600 mm Kaltevuus < 1:1-1:5 = 12 o Kolme väliruodetta eli kk noin 450 mm Kaltevuus < 1:5-1:6 = 9,5 o Neljä väliruodetta eli kk noin 360 mm Ruoteet 32x100 Lumikuorma-alue 3,0 kn/m2 Kaltevuus >=45 o = 1:1 Kaksi väliruodetta eli kk noin 600 mm Kaltevuus < 1:1-1:3 = 19 o Kolme väliruodetta eli kk noin 450 mm Kaltevuus < 1:3-1:6 = 9,5 o Neljä väliruodetta eli kk noin 360 mm Ruoteet 50x100 mm Lumikuorma-alueet 2,50 kn/m2 ja 2,75 kn/m2 Kaltevuus >=45 o = 1:1 Kaksi väliruodetta eli kk noin 600 mm Kaltevuus < 1:1-1:6 = 9,5 o Kolme väliruodetta eli kk noin 450 mm Ruoteet 50x100 mm Lumikuorma-alue 3,0 kn/m2 Kaltevuus >=1:1 = 45 o Kaksi väliruodetta eli kk noin 600 mm Kaltevuus < 1:1-1:5 = 12 o Kolme väliruodetta eli kk noin 450 mm Kaltevuus < 1:5-1:6 = 9,5 o Neljä väliruodetta eli kk noin 360 mm Räystäskannattimet ja otsalaudat Päätyräystäiden tippanokkana voivat toimia joko toimittamamme päätyräystäslistat tai Onduline levyjen uloin aalto.

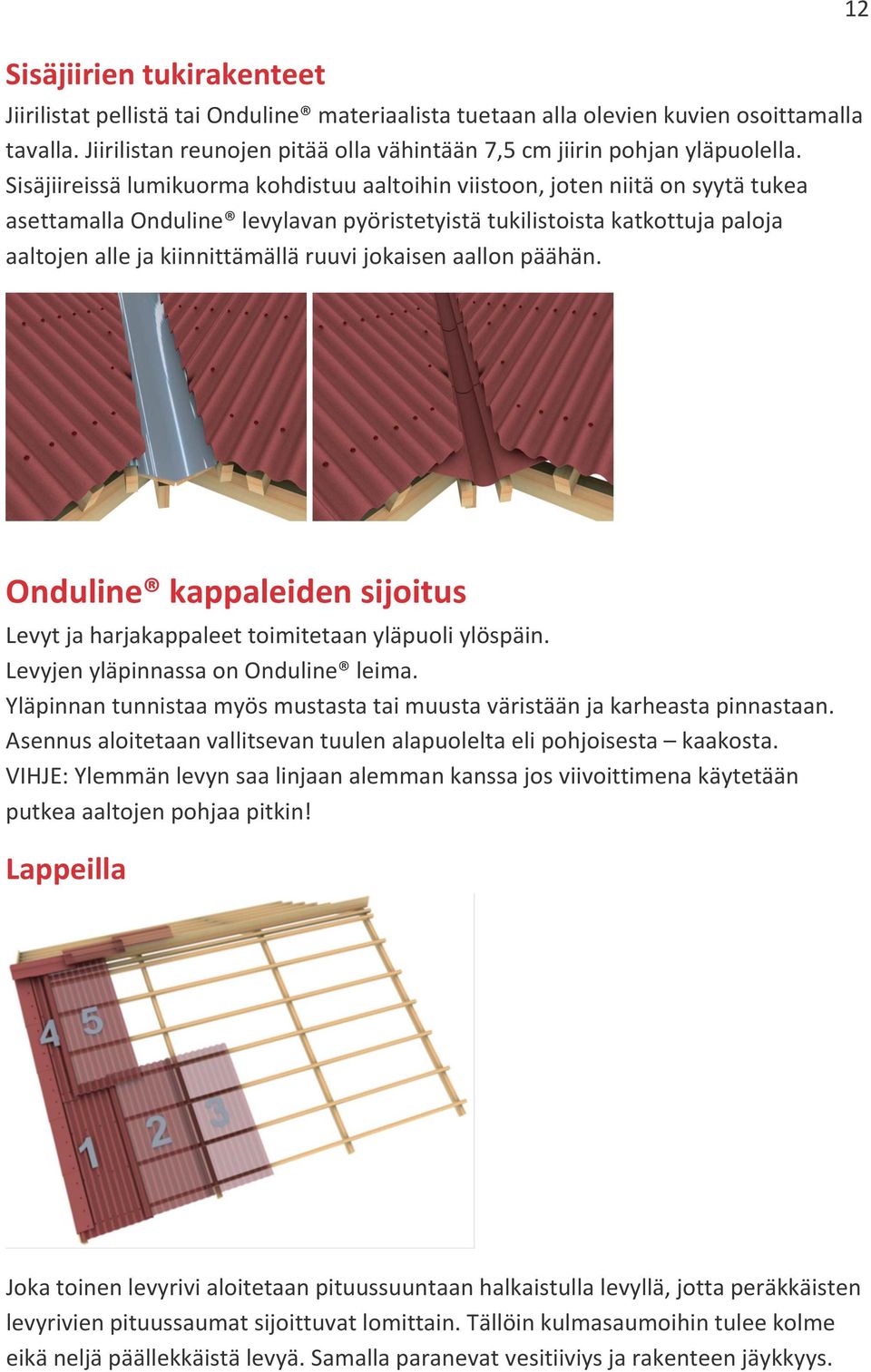

12 Sisäjiirien tukirakenteet Jiirilistat pellistä tai Onduline materiaalista tuetaan alla olevien kuvien osoittamalla tavalla. Jiirilistan reunojen pitää olla vähintään 7,5 cm jiirin pohjan yläpuolella. Sisäjiireissä lumikuorma kohdistuu aaltoihin viistoon, joten niitä on syytä tukea asettamalla Onduline levylavan pyöristetyistä tukilistoista katkottuja paloja aaltojen alle ja kiinnittämällä ruuvi jokaisen aallon päähän. 12 Onduline kappaleiden sijoitus Levyt ja harjakappaleet toimitetaan yläpuoli ylöspäin. Levyjen yläpinnassa on Onduline leima. Yläpinnan tunnistaa myös mustasta tai muusta väristään ja karheasta pinnastaan. Asennus aloitetaan vallitsevan tuulen alapuolelta eli pohjoisesta kaakosta. VIHJE: Ylemmän levyn saa linjaan alemman kanssa jos viivoittimena käytetään putkea aaltojen pohjaa pitkin! Lappeilla Joka toinen levyrivi aloitetaan pituussuuntaan halkaistulla levyllä, jotta peräkkäisten levyrivien pituussaumat sijoittuvat lomittain. Tällöin kulmasaumoihin tulee kolme eikä neljä päällekkäistä levyä. Samalla paranevat vesitiiviys ja rakenteen jäykkyys.
13 Levypäätyjen limitykset Onduline katon saumojen vesitiiviys perustuu painovoimaan. Vain hitsisaumakaton saumat ovat täysin vesitiiviit. Alla luetelluilla limityksillä poikkisauman yläreunan aallon pohja on 2 cm korkeammalla kuin sauman alareunan aallonharja, eli sauman vesitiiviys kestää alle 2 cm syvän vesilammikon. 13 1:1 eli 45⁰ limitys 7 cm 1:2 eli 26⁰ limitys 11 cm 1:2,5 eli 21⁰ limitys 14 cm 1:3 eli 18⁰ limitys 16 cm 1:4 eli 14⁰ limitys 21 cm 1:5 eli 11⁰ limitys 26 cm 1:6 eli 9⁰ limitys 31 cm 1:7 eli 8⁰ limitys 36 cm 1:8 eli 7⁰ limitys 40 cm 1:9 eli 6⁰ limitys 45 cm 1:10 eli 5,5⁰ limitys 50 cm Huom! Onduline levyjen sauma ei pidä vettä jos sen päällä on jääpadon yläpuolella muodostunut 2 cm tai syvempi vesilammikko. Jääpatoja muodostuu lumen sulaessa lämpimän yläpohjan päällä ja jälleen jäätyessä. Matalia jääpatoja voi syntyä myös kylmän yläpohjan päällä lumen sulaessa. Onduline kappaleiden pituus ei aina sovi yhteen lappeen leveyden kanssa. Ylimäärän voi käyttää limitysten kasvattamiseen. Räystäällä Onduline levyjen päädyt sijoitetaan noin 1-7 cm räystään yli tippanokaksi. Pingotetaan lanka halutulle etäisyydelle räystästä pitkin, jotta levyt saadaan samaan

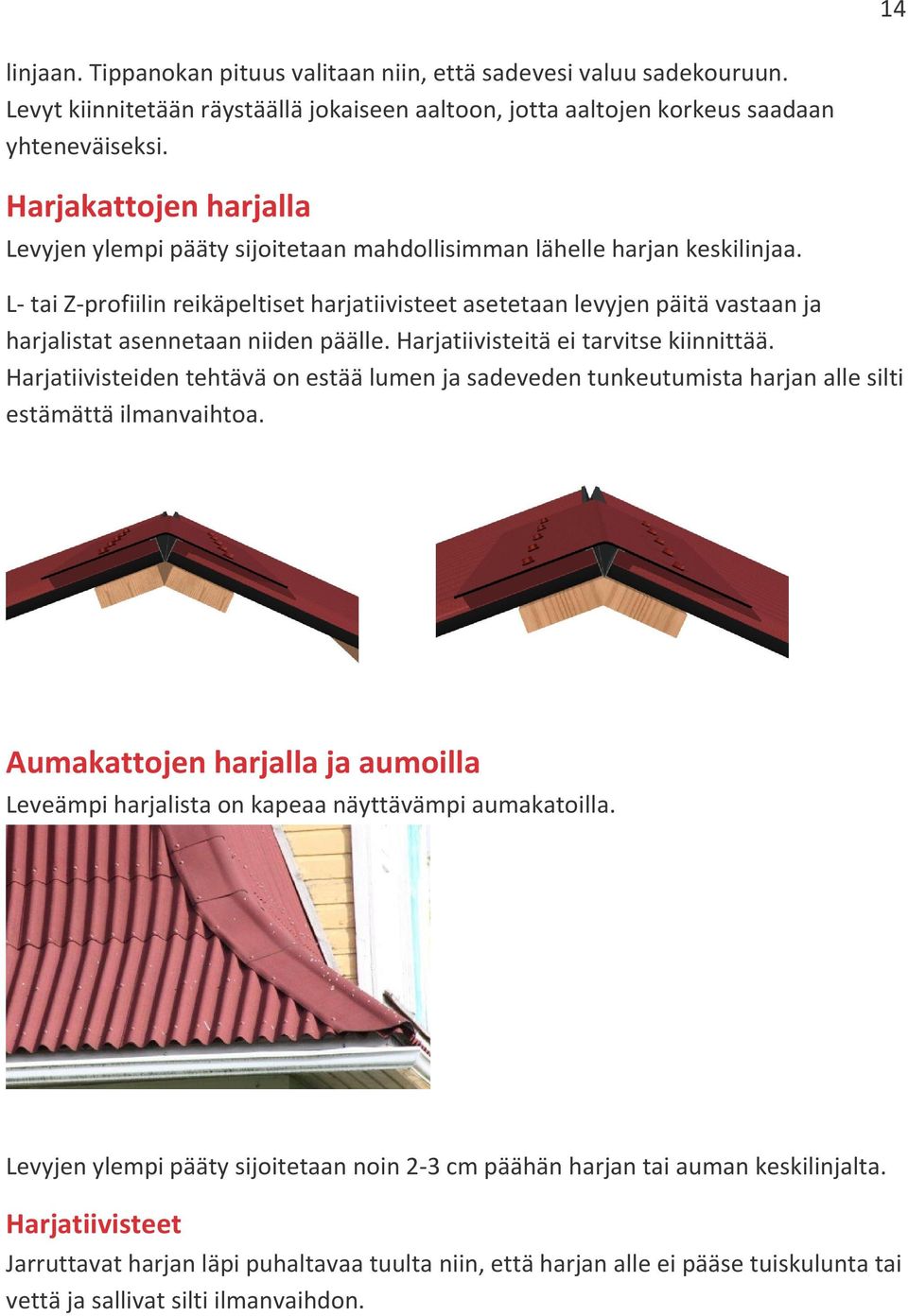

14 14 linjaan. Tippanokan pituus valitaan niin, että sadevesi valuu sadekouruun. Levyt kiinnitetään räystäällä jokaiseen aaltoon, jotta aaltojen korkeus saadaan yhteneväiseksi. Harjakattojen harjalla Levyjen ylempi pääty sijoitetaan mahdollisimman lähelle harjan keskilinjaa. L- tai Z-profiilin reikäpeltiset harjatiivisteet asetetaan levyjen päitä vastaan ja harjalistat asennetaan niiden päälle. Harjatiivisteitä ei tarvitse kiinnittää. Harjatiivisteiden tehtävä on estää lumen ja sadeveden tunkeutumista harjan alle silti estämättä ilmanvaihtoa. Aumakattojen harjalla ja aumoilla Leveämpi harjalista on kapeaa näyttävämpi aumakatoilla. Levyjen ylempi pääty sijoitetaan noin 2-3 cm päähän harjan tai auman keskilinjalta. Harjatiivisteet Jarruttavat harjan läpi puhaltavaa tuulta niin, että harjan alle ei pääse tuiskulunta tai vettä ja sallivat silti ilmanvaihdon.
15 15 Asetetaan reikäpeltiset harjatiivisteet kapeampi puoli tai pää ruoteen päälle, 4 cm osa levyjen päätyjä vastaan ja leveämpi puoli Onduline levyjen päälle. Ne kiinnitetään aluslaudoitukseen muutamilla 4,2 x 13 mm piikkikärkisellä matalakupuruuvilla. Harjatuet Käytetään aumakatoilla leveämpien harjalistojen kanssa estämään niiden painumista lumikuorman alla. Harjalistojen painaumat saattavat muuten kerätä vettä, joka valuu rakenteisiin harjalistojen saumoista. Harjalistaa voi myös tukea puutavaralla. (Kuva oikealla) Peltinen harjatuki asetetaan levyjen ja harjatiivisteiden päälle ja kiinnitetään harjatiivisteisiin muutamilla porakärkisillä 4,2 x 25 mm matalakupuruuveilla jäykkyyden parantamiseksi.
16 Harjalistat asetetaan levyjen ja harjatukien päälle vähintään 12,5 cm limityksellä ja kiinnitetään kummallakin puolella joka toiseen aaltoon. Päädyissä Levyjen reunimmaisen aallon ylitys 16 Päätyjen puoleiset Onduline levyt asennetaan niin, että uloin aalto ylettyy ½ - 1 aallon verran päätyräystään ulkopuolelle. Uloimman aallon reuna toimii tällöin tippanokkana, joka suojaa otsalautaa vedeltä. Uloin aalto ei välttämättä tarvitse tukea. Päätyräystäslista Päätyjen puoleiset Onduline levyt asennetaan niin, että uloin aalto jää päätyräystään sisäpuolelle. Toimitamme päätyräystäslistoja Onduline väreissä 100 cm ja 200 cm x 11,5/11,5 cm. Ne kiinnitetään otsalautaan 25 mm kateruuveilla noin 40 cm välein ja Onduline levyihin kiinnitysjärjestyksen mukaan, katso sivulla
17 17 Jiireissä Jiirilistojen reunojen on oltava 7,5 cm keskikohdan yläpuolella jotta jiiriä pitkin valuva vesi ei nouse sen yli kovallakaan sateella. Onduline jiirilistan kohdalla tämä ehto täyttyy katon kaltevuuden ollessa 1:3 tai jyrkempi. Tätä loivempien kattojen jiirit suojataan riittävän leveällä kattohuovan suikaleella tai pellillä. esim. kaltevuudella 1:4 eli 14 : 62 cm; 1:5 eli 11 : 75 cm; 1:6 eli 9,5 : 91 cm. Levyjen reunojen pitää ulottua 7 cm päähän jiirin keskilinjasta jotta keskelle jää 14 cm leveä vesikouru. Pulpettikatoilla Korkeampi räystäs voidaan peittää Onduline harjalistalla, ehkä mieluummin kapealla eikä leveällä kuten kuvassa.
18 18 Levyjen limitykset Levyjen sivulimitykset Levyt asennetaan yhden aallon sivusuunnan limityksellä. Levyjen päätyjen limitykset Alla luetelluilla limityksillä poikkisauman yläreunan aallon pohja on vähintään 2 cm korkeammalla kuin sauman alareunan aallonharja, eli sauman vesitiiviys kestää alle 2 cm syvän vesilammikon. 1:1 eli 45⁰ limitys 7 cm 1:2 eli 26⁰ limitys 11 cm 1:2,5 eli 21⁰ limitys 14 cm 1:3 eli 18⁰ limitys 16 cm 1:4 eli 14⁰ limitys 21 cm 1:5 eli 11⁰ limitys 26 cm 1:6 eli 9⁰ limitys 31 cm 1:7 eli 8⁰ limitys 36 cm 1:8 eli 7⁰ limitys 40 cm 1:9 eli 6⁰ limitys 45 cm 1:10 eli 5,5⁰ limitys 50 cm Huom! Onduline levyjen sauma ei pidä vettä jos sen päällä on jääpadon yläpuolella muodostunut 2 cm tai syvempi vesilammikko. Jääpatoja muodostuu lumen sulaessa lämpimän yläpohjan päällä ja jälleen jäätyessä. Matalia jääpatoja voi syntyä myös kylmän yläpohjan päällä lumen sulaessa. Onduline kappaleiden pituus ei aina sovi yhteen lappeen leveyden kanssa. Ylimäärän voi käyttää limitysten kasvattamiseen.

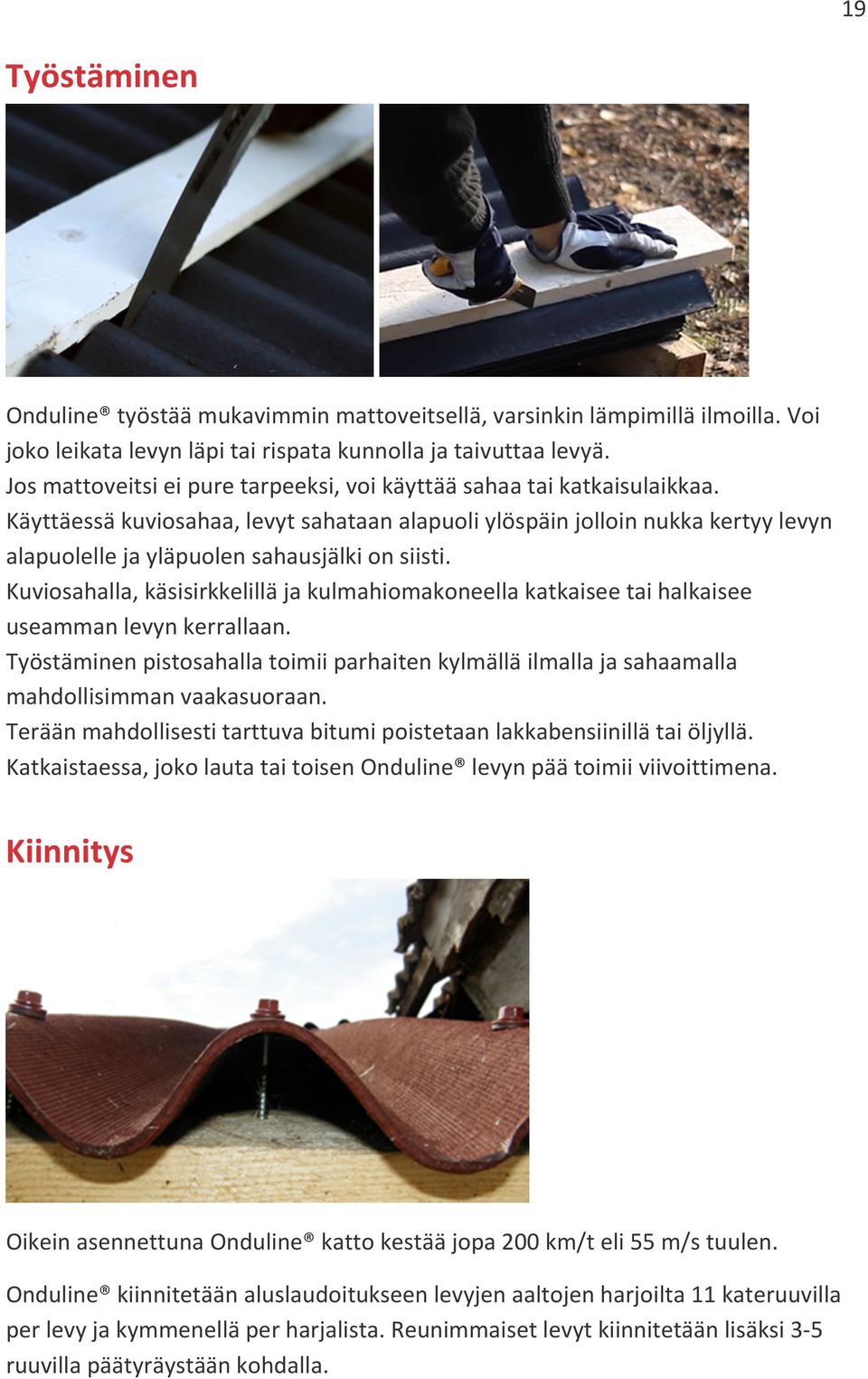

19 19 Työstäminen Onduline työstää mukavimmin mattoveitsellä, varsinkin lämpimillä ilmoilla. Voi joko leikata levyn läpi tai rispata kunnolla ja taivuttaa levyä. Jos mattoveitsi ei pure tarpeeksi, voi käyttää sahaa tai katkaisulaikkaa. Käyttäessä kuviosahaa, levyt sahataan alapuoli ylöspäin jolloin nukka kertyy levyn alapuolelle ja yläpuolen sahausjälki on siisti. Kuviosahalla, käsisirkkelillä ja kulmahiomakoneella katkaisee tai halkaisee useamman levyn kerrallaan. Työstäminen pistosahalla toimii parhaiten kylmällä ilmalla ja sahaamalla mahdollisimman vaakasuoraan. Terään mahdollisesti tarttuva bitumi poistetaan lakkabensiinillä tai öljyllä. Katkaistaessa, joko lauta tai toisen Onduline levyn pää toimii viivoittimena. Kiinnitys Oikein asennettuna Onduline katto kestää jopa 200 km/t eli 55 m/s tuulen. Onduline kiinnitetään aluslaudoitukseen levyjen aaltojen harjoilta 11 kateruuvilla per levy ja kymmenellä per harjalista. Reunimmaiset levyt kiinnitetään lisäksi 3-5 ruuvilla päätyräystään kohdalla.

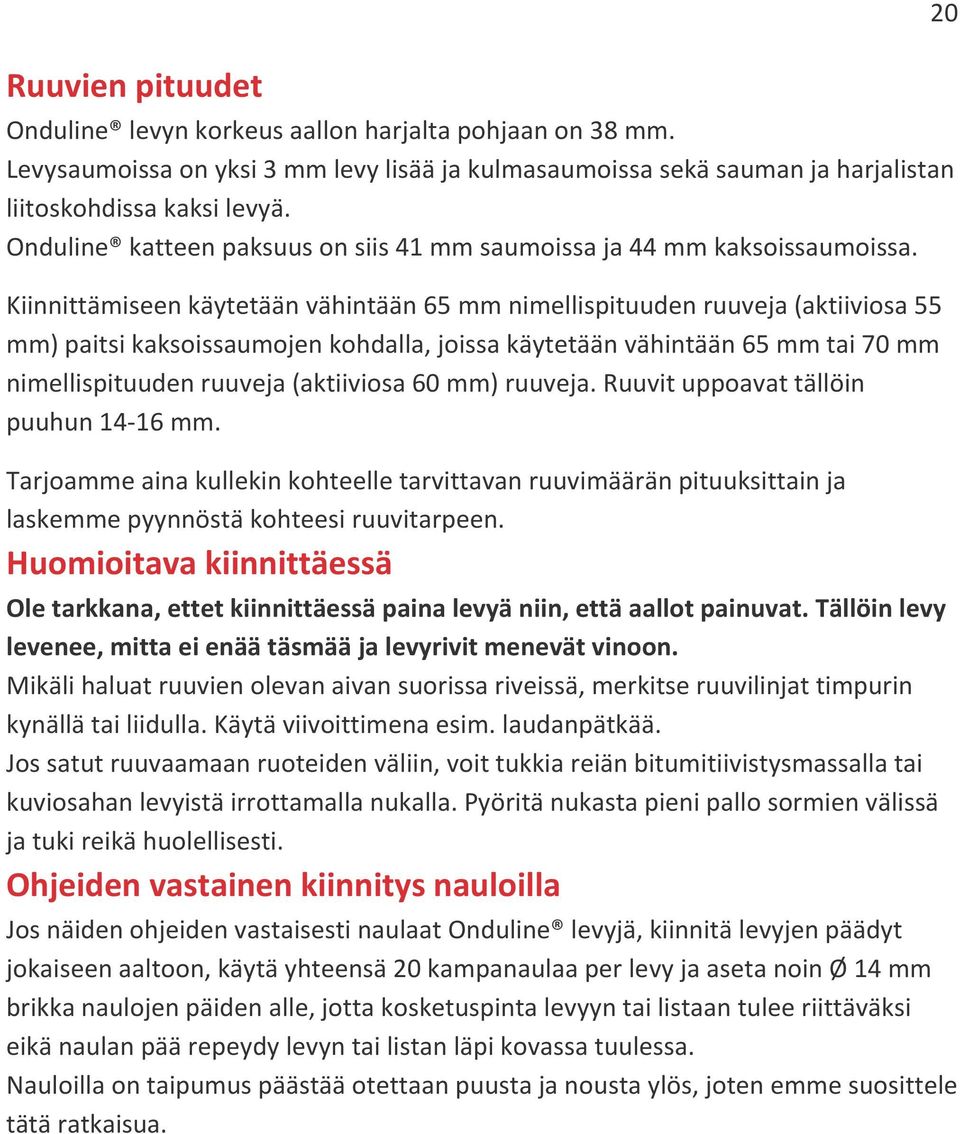

20 Ruuvien pituudet Onduline levyn korkeus aallon harjalta pohjaan on 38 mm. Levysaumoissa on yksi 3 mm levy lisää ja kulmasaumoissa sekä sauman ja harjalistan liitoskohdissa kaksi levyä. Onduline katteen paksuus on siis 41 mm saumoissa ja 44 mm kaksoissaumoissa. Kiinnittämiseen käytetään vähintään 65 mm nimellispituuden ruuveja (aktiiviosa 55 mm) paitsi kaksoissaumojen kohdalla, joissa käytetään vähintään 65 mm tai 70 mm nimellispituuden ruuveja (aktiiviosa 60 mm) ruuveja. Ruuvit uppoavat tällöin puuhun mm. Tarjoamme aina kullekin kohteelle tarvittavan ruuvimäärän pituuksittain ja laskemme pyynnöstä kohteesi ruuvitarpeen. Huomioitava kiinnittäessä Ole tarkkana, ettet kiinnittäessä paina levyä niin, että aallot painuvat. Tällöin levy levenee, mitta ei enää täsmää ja levyrivit menevät vinoon. Mikäli haluat ruuvien olevan aivan suorissa riveissä, merkitse ruuvilinjat timpurin kynällä tai liidulla. Käytä viivoittimena esim. laudanpätkää. Jos satut ruuvaamaan ruoteiden väliin, voit tukkia reiän bitumitiivistysmassalla tai kuviosahan levyistä irrottamalla nukalla. Pyöritä nukasta pieni pallo sormien välissä ja tuki reikä huolellisesti. Ohjeiden vastainen kiinnitys nauloilla Jos näiden ohjeiden vastaisesti naulaat Onduline levyjä, kiinnitä levyjen päädyt jokaiseen aaltoon, käytä yhteensä 20 kampanaulaa per levy ja aseta noin Ø 14 mm brikka naulojen päiden alle, jotta kosketuspinta levyyn tai listaan tulee riittäväksi eikä naulan pää repeydy levyn tai listan läpi kovassa tuulessa. Nauloilla on taipumus päästää otettaan puusta ja nousta ylös, joten emme suosittele tätä ratkaisua. 20
21 21 Levyjen kiinnitysjärjestys Ruuvit kiinnitetään alla olevan kuvan mukaisessa järjestyksessä. X merkit osoittavat kohtia, joissa levy kiinnitetään joko yhdessä toisen levyn tai harjalistan kanssa tai tippapeltiin. Kiinnitä ensin kohdasta 1. Ennen kuin kiinnität kohdasta 2 (toiseksi viimeisestä aallosta!), tarkista, että levy on linjassa ja, että se on mitassa eli, että aallot eivät ole venyneet eivätkä kokoon puristetut. Kiinnitys jokaiseen aaltoon Sisäjiireissä lumikuorma kohdistuu levyihin viistosti, joten jiirilistat kiinnitetään jokaisen aallon kohdalla lujuuden parantamiseksi. Räystäällä saa helpommin aallot samankorkuisiksi kiinnittämällä jokaiseen aaltoon.
22 22 Harjalistojen kiinnitys harjalla ja aumoilla Kiinnitä harjalistat harjan ja aumojen kummallakin puolella levyjen joka toiselta aallolta. Harja ja auman päädyt yhdistetään tavuttamalla harjan päätyä auman päädyn päälle. Tarvittaessa sen pää leikataan sopivaan muotoiseksi. Jiirien kiinnitys Kiinnitä jiirilistat jiirin kummallakin puolella levyjen jokaisesta aallosta. (Kuva näyttää väärää kiinnitystapaa). Harja- ja räystästiivisteet Reikäpellistä valmistetut Z-muotoiset harjatiivisteet ja räystään hiirikammat kiinnitetään ruoteeseen 13 mm TORX matalakupuruuveilla, joita toimitamme.
23 23 Liitokset ja läpiviennit Seinäliitos Liitä levyjen syrjä seinään Onduline seinälle nosto pellillä. Kuvan seinälle nosto on liian lyhyt Suomen olosuhteissa, toimittamamme pelti nousee 30 cm. Liitä vastaavasti levyjen pääty muovisella Onduline liitoskappaleella. Vesieristä liitos massalla ja/tai kermillä jos on olemassa vaara, että vettä valuu pitkin seinää. Liitos muurattuun hormiin Levyt leikataan muotoon ja asennetaan hormin juuren ympäri. Tämän jälkeen hormi pellitetään harjaan saakka, mikä katemateriaalista riippumatta on ainoa kestävä ratkaisu Suomen olosuhteissa. Liitos elementtisavupiippuun Noudatetaan valmistajan ohjeita.
24 Vilpe putkille yhteensopiva läpivienti Läpivienti asennetaan levyjen päätyjen liitoskohtaan niin, että se tulee ylemmän levyn alle ja alemman levyn päälle. Alempaan levyyn työstetään yläreunasta lähtien kolo kypärän kohdalta, johon putkiosa sopii. 24 Onduline katon huolto ja käyttöikä Onduline katon käyttöikä Suomen ilmastossa on kokemuksen mukaan noin vuotta etelässä ja vuotta pohjoisessa, jonka jälkeen auringon UV-säteet ovat haurastuttaneet sitä niin, että sen päällä ei enää voi kävellä. Käyttöiän ennätys lienee katolla osoitteessa Louessaarentie 67 B, Loue, jossa vuonna 1964 asennettu Onduline katto vaihdetaan uuteen vuonna Taloudellisin tapa pitää Onduline kattoa kunnossa on vaihtaa levyt ja harjalistat 30 vuoden välein. Onduline katon voi halutessa maalata huopakattomaalilla. Maalaus antaa lisäsuojaa auringon UV-säteitä vastaan ja pidentää katon käyttöikää. Maali pysyy kuitenkin huonosti bitumin päällä, joten on varauduttava säännöllisiin huoltomaalauksiin. Sammaleen, lehtien yms. säännöllinen poistaminen estää katon ennenaikaista vanhenemista. Vanhojen kattojen valmistelu asennusta varten Kuitusementti- eli varttikatto Onduline on hyvin samannäköinen kuin varttikate. Eräässä tapauksessa museoviranomaiset hyväksyivät Ondulinen varttikatteen tilalle suojelukohteessa. Asentamalla Onduline katteen vanhan asbestisementtikaton säästää asbestisaneerauksen kustannukset. Työsuojeluviranomaiset sallivat ruuvireikien esiporauksen asbestikatteeseen ilman suojatoimenpiteitä. Käytä silti kertakäyttöistä hengityssuojaa.
25 Kiinnitä 50x50 mm aluslistat vanhan katteen aaltojen pohjien kautta vanhoihin ruoteisiin 80 mm uppokantaruuveilla kk mm. Esiporaa ruuvireiät. Kiinnitä 22x100 mm ruoteet listoihin 45 mm - 50 mm uppokantaruuveilla. Ruoteiden pitää ulottua päätyjen yli niin pitkälle, että niihin voi kiinnittää listat uusien otsalautojen tueksi. Uudet räystäslaudat kiinnitetään aluslistojen päihin. Katso videota Ondulinen asennuksesta varttikaton päälle Pärekatto On hankalaa määrittää päreiden alla olevien harvalautojen sijainnin katolta käsin Onduline levyt tulevat peittämään naulalinjat eikä lämpökamera tai ultraäänilaite ole luotettavia. Jos tekee huteja ruuvireikiä Onduline levyihin, katto tulee vuotamaan. Siksi asennetaan ensin ruoteet päreiden päälle, yksi jokaisen tulevan Onduline levysauman alle, yksi kummallekin räystäälle, yksi harjan kummallekin puolelle ja kolme tasavälein näiden väliin eli ruodeväli on noin kk 450 mm. Ruoteet kiinnitetään litteäkantaruuveilla aluslautoihin, jolloin keskimäärin joka toinen osuu lautaan ja joka toinen ilmaan. Onduline katto Ondulinen profiili on muuttunut aikojen saatossa. Jotkut ovat onnistuneet puristamaan uuden Ondulinen vanhan päälle kesähelteellä bitumin ollessa pehmeää, mutta suosittelemme, että vanha poistetaan. Vanhojen naulojen poistaminen käy mukavimmin sorkkaraudalla ja vasaralla. Vanhat Ondoline levyt koostuvat sellukuidusta ja bitumista, joten ne maatuvat maahan kaivettuina jättämättä jälkeen haitallisia aineita. Nykyään Onduline kiinnitetään kateruuveilla, nekin aaltojen harjoista. Peltikatto Vanha peltikate poistetaan. Ruodejako on enemmän kuin riittävä Ondulinelle, mutta lisätään ruoteet levyjen päätyjen alle sekä noin kk 15 cm harjan keskilinjasta jos niistä kohdista puuttuu ruoteet. Tiilikatto Tiilet poistetaan. Ruodejako on enemmän kuin riittävä Ondulinelle, mutta lisätään ruoteet levyjen päätyjen alle sekä noin kk 15 cm harjan keskilinjasta jos niistä kohdista puuttuu ruoteet. 25
