Onduline vesikatteen asennus- ja huolto-ohje

Koko: px
Aloita esitys sivulta:

Download "Onduline vesikatteen asennus- ja huolto-ohje"

Transkriptio

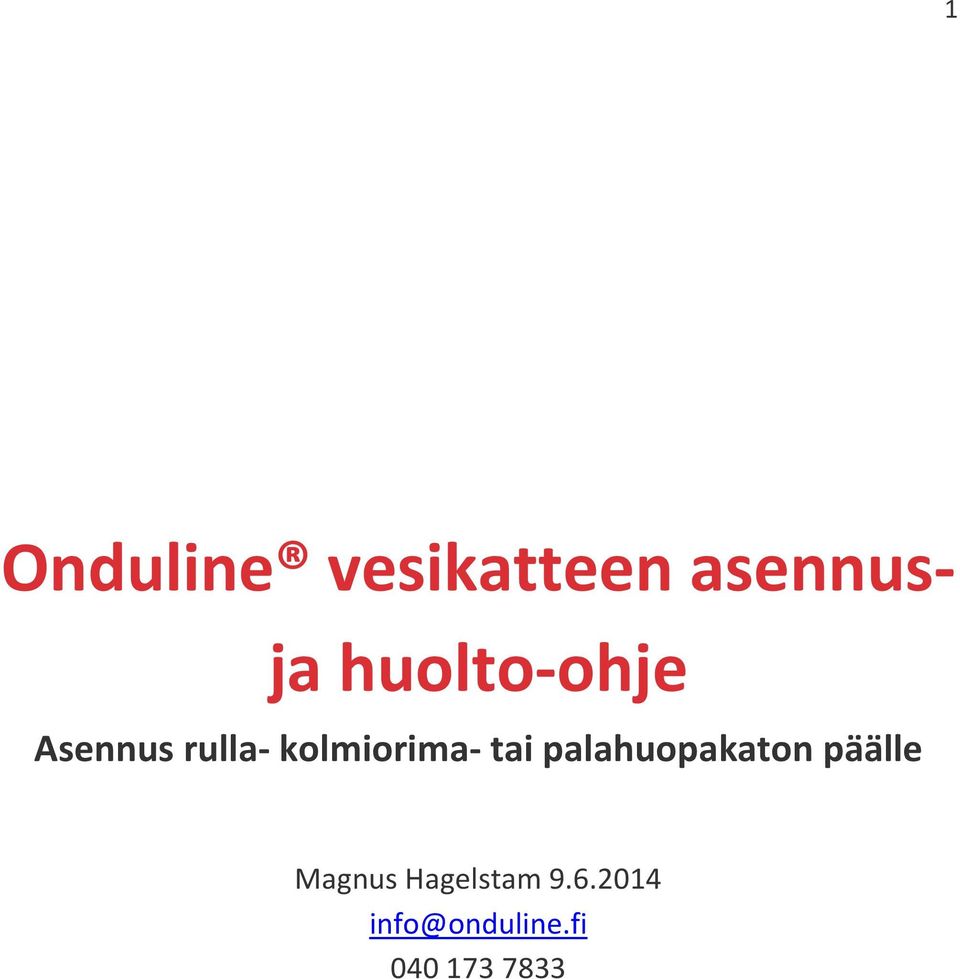

1 1 Onduline vesikatteen asennus- ja huolto-ohje Asennus rulla- kolmiorima- tai palahuopakaton päälle Magnus Hagelstam

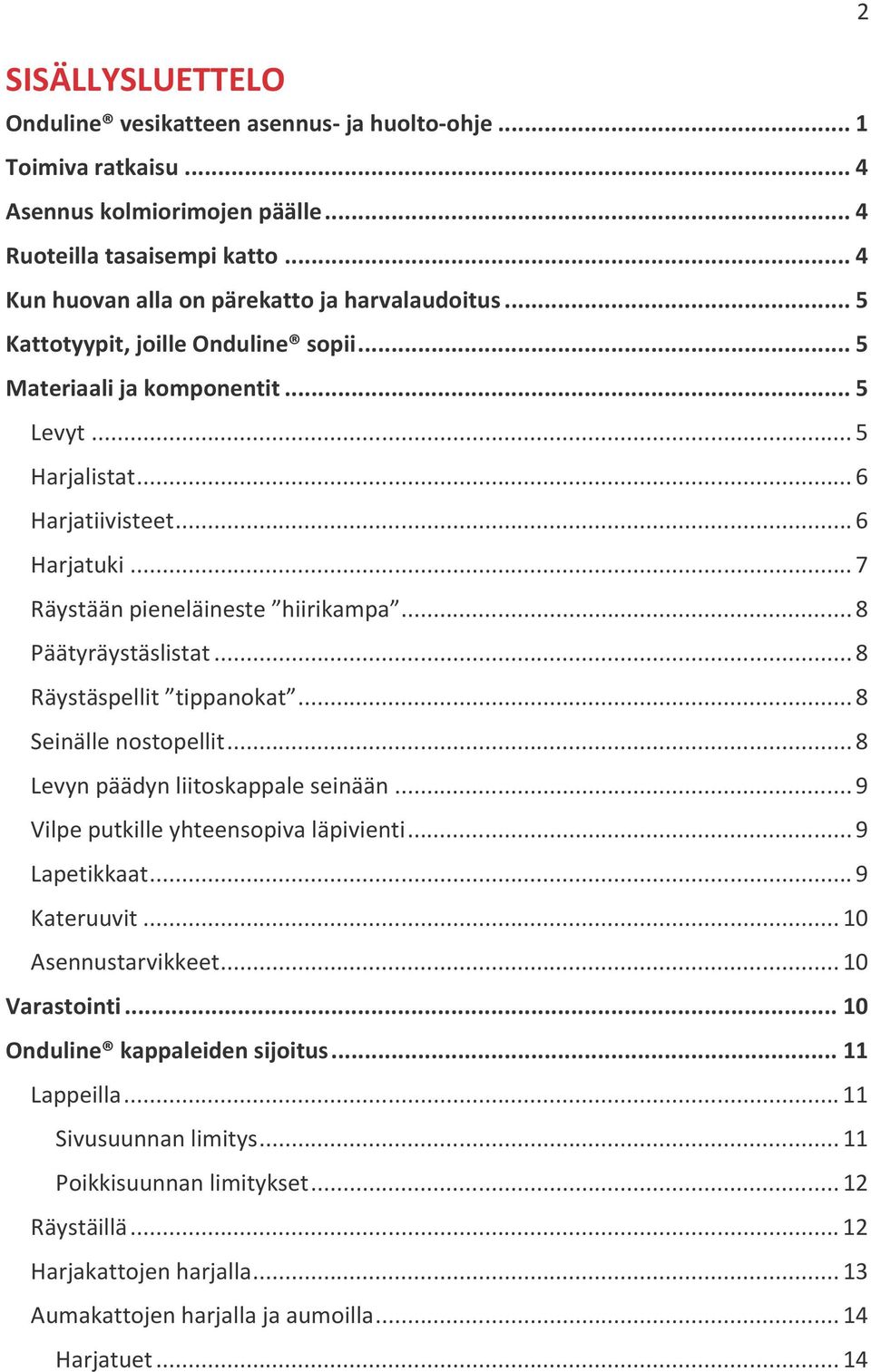

2 SISÄLLYSLUETTELO Onduline vesikatteen asennus- ja huolto-ohje... 1 Toimiva ratkaisu... 4 Asennus kolmiorimojen päälle... 4 Ruoteilla tasaisempi katto... 4 Kun huovan alla on pärekatto ja harvalaudoitus... 5 Kattotyypit, joille Onduline sopii... 5 Materiaali ja komponentit... 5 Levyt... 5 Harjalistat... 6 Harjatiivisteet... 6 Harjatuki... 7 Räystään pieneläineste hiirikampa... 8 Päätyräystäslistat... 8 Räystäspellit tippanokat... 8 Seinälle nostopellit... 8 Levyn päädyn liitoskappale seinään... 9 Vilpe putkille yhteensopiva läpivienti... 9 Lapetikkaat... 9 Kateruuvit Asennustarvikkeet Varastointi Onduline kappaleiden sijoitus Lappeilla Sivusuunnan limitys Poikkisuunnan limitykset Räystäillä Harjakattojen harjalla Aumakattojen harjalla ja aumoilla Harjatuet

3 3 Harjalistat Päädyissä Levyjen reunimmaisen aallon ylitys Päätyräystäslista Jiireissä Pulpettikatoilla Työstäminen Kiinnitys Pieneläinesteet Levyjen kiinnitys Ruuvien pituudet Huomioitava kiinnittäessä Ohjeiden vastainen kiinnitys nauloilla Levyjen kiinnitysjärjestys Kiinnitys jokaiseen aaltoon Kiinnitys harjalla ja aumoilla Kiinnitys jiireissä Liitokset ja läpiviennit Seinäliitos Liitos muurattuun hormiin Liitos elementtisavupiippuun Vilpe putkille yhteensopiva läpivienti Onduline katon huolto ja käyttöikä... 22

4 4 Toimiva ratkaisu Onduline kate voidaan kiinnittää suoraan vanhan huopakaton päälle koska: Se on niin kevyt, että kattoristikoita ei tarvitse vahvistaa ja se kiinnitetään kateruuveilla vanhan kattohuovan läpi aluslaudoitukseen. Se on niin joustava, että se mukautuu alustan epätasaisuuksiin ja levyjä voi venyttää ja puristaa kokoon seuraamaan räystäs- ja harjalinjan mahdollista vinoutta. Sen aallotus varmistaa katekerrosten välisen tilan tuuletuksen. Sen vettä imevä alapinta toimii kondenssisuojana. Se kiinnitetään ruuveilla aallonharjoista ja bitumin hikoilu tiivistää ruuvireiät - se on siis vesitiivis. Näistä syistä uuden ja vanhan katteen välinen tila pysyy kuivana eikä niiden väliin synny alusrakenteita lahottavaa "kompostia. Asennus kolmiorimojen päälle Kolmiorimat tehdään useimmin viistoon halkaistuista 50x50 mm soiroista, eli niiden leveys on 2x50mm = 70 mm ja korkeus 2x50mm/2 = 35 mm sahausraon puolikas 3 mm + huopasuikale 3 mm = 35 mm. Onduline levyjen sinikäyrän muotoiset aallot ovat 95 mm leveät ja niiden sisäkorkeus on 35 mm. Kolmiorima sopii juuri ja juuri Onduline levyn aallon alle jos se osuu keskelle aallon harjaa. Muussa tapauksessa rima nostaa levyä jonkin verran ja katteeseen jää harjanne riman kohdalla. Tämä ei vaikuta Ondulinen toimivuuteen eikä 15 vuoden vedenpitävyystakuuseen. Ruoteilla tasaisempi katto Jos haluaa katon pinnan olevan tasaisen, asentaa 32x100 mm ruoteet kolmiorimojen väliin sopivina pätkinä. Yksi asennetaan jokaisen levysauman alle, yksi kummallekin räystäälle, yksi harjan kummallekin puolelle ja kolme tasavälein näiden väliin. Ruodeväli on siis noin kk 450 mm. Kolmiorimat ovat noin 35 mm korkeat. Onduline levyt taipuvat kevyesti ja lähes huomaamatta niiden ja ruoteiden välisen 5 mm korkeuseron yli, joten ei ole aihetta käyttää erikoismittaista puutavaraa ruoteisiin.

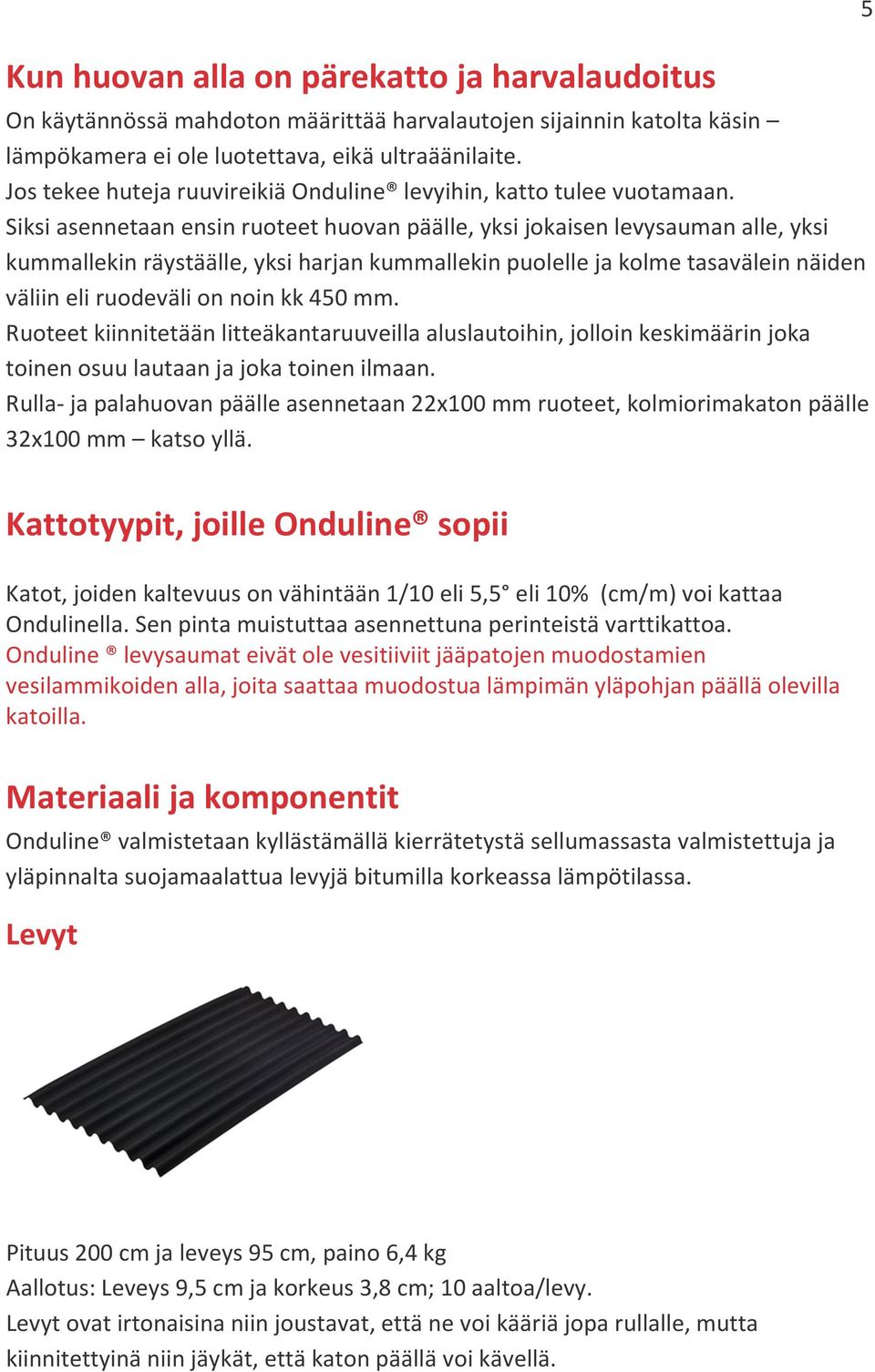

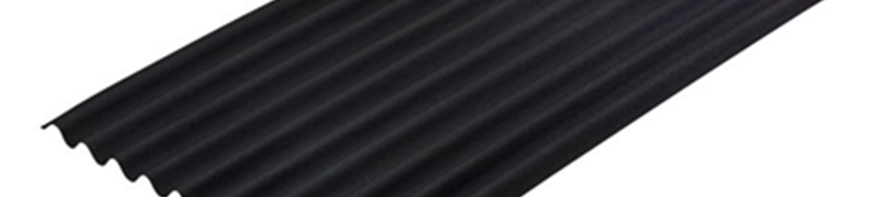

5 Kun huovan alla on pärekatto ja harvalaudoitus On käytännössä mahdoton määrittää harvalautojen sijainnin katolta käsin lämpökamera ei ole luotettava, eikä ultraäänilaite. Jos tekee huteja ruuvireikiä Onduline levyihin, katto tulee vuotamaan. Siksi asennetaan ensin ruoteet huovan päälle, yksi jokaisen levysauman alle, yksi kummallekin räystäälle, yksi harjan kummallekin puolelle ja kolme tasavälein näiden väliin eli ruodeväli on noin kk 450 mm. Ruoteet kiinnitetään litteäkantaruuveilla aluslautoihin, jolloin keskimäärin joka toinen osuu lautaan ja joka toinen ilmaan. Rulla- ja palahuovan päälle asennetaan 22x100 mm ruoteet, kolmiorimakaton päälle 32x100 mm katso yllä. Kattotyypit, joille Onduline sopii Katot, joiden kaltevuus on vähintään 1/10 eli 5,5 eli 10% (cm/m) voi kattaa Ondulinella. Sen pinta muistuttaa asennettuna perinteistä varttikattoa. Onduline levysaumat eivät ole vesitiiviit jääpatojen muodostamien vesilammikoiden alla, joita saattaa muodostua lämpimän yläpohjan päällä olevilla katoilla. 5 Materiaali ja komponentit Onduline valmistetaan kyllästämällä kierrätetystä sellumassasta valmistettuja ja yläpinnalta suojamaalattua levyjä bitumilla korkeassa lämpötilassa. Levyt Pituus 200 cm ja leveys 95 cm, paino 6,4 kg Aallotus: Leveys 9,5 cm ja korkeus 3,8 cm; 10 aaltoa/levy. Levyt ovat irtonaisina niin joustavat, että ne voi kääriä jopa rullalle, mutta kiinnitettyinä niin jäykät, että katon päällä voi kävellä.

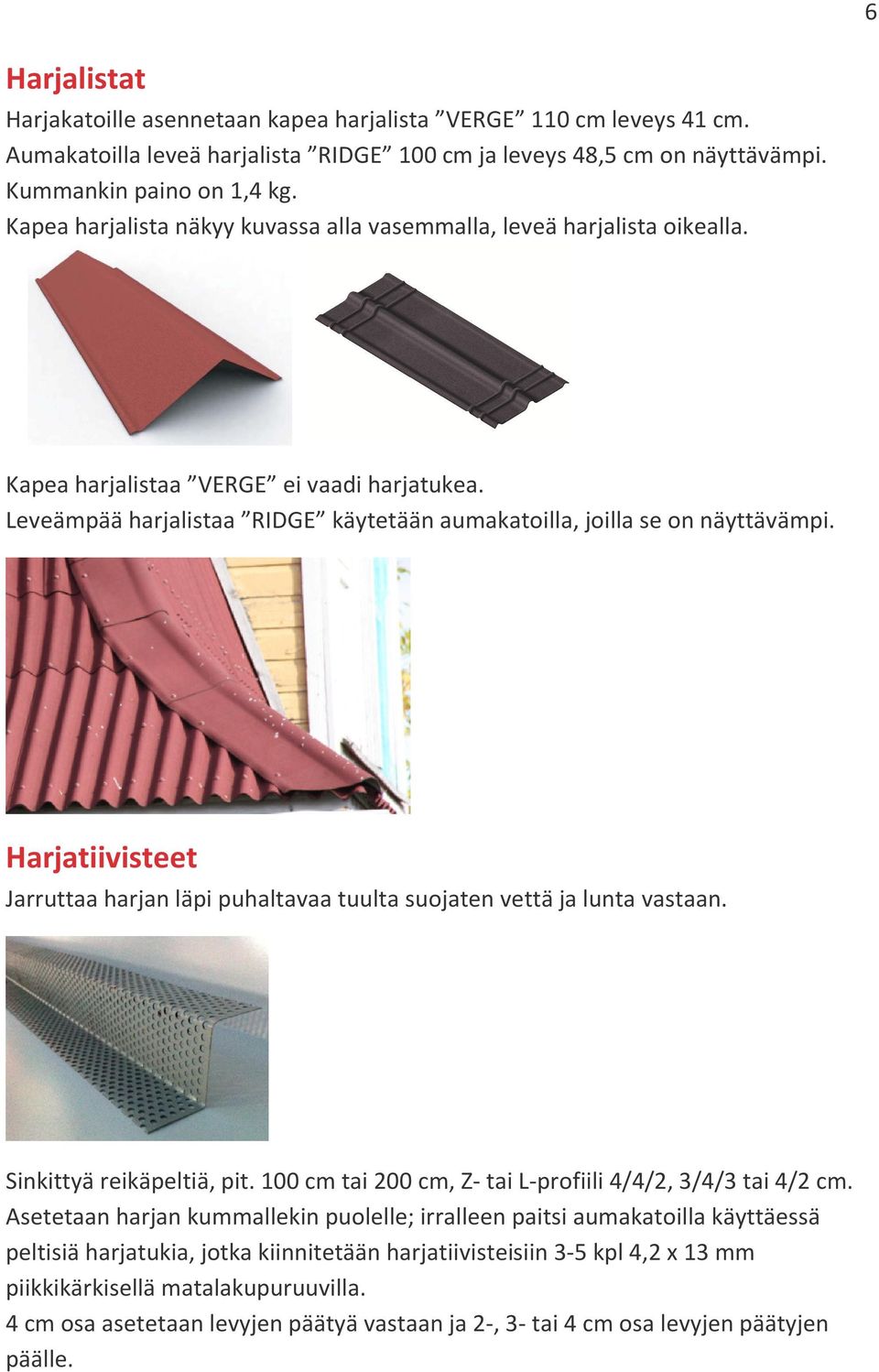

6 6 Harjalistat Harjakatoille asennetaan kapea harjalista VERGE 110 cm leveys 41 cm. Aumakatoilla leveä harjalista RIDGE 100 cm ja leveys 48,5 cm on näyttävämpi. Kummankin paino on 1,4 kg. Kapea harjalista näkyy kuvassa alla vasemmalla, leveä harjalista oikealla. Kapea harjalistaa VERGE ei vaadi harjatukea. Leveämpää harjalistaa RIDGE käytetään aumakatoilla, joilla se on näyttävämpi. Harjatiivisteet Jarruttaa harjan läpi puhaltavaa tuulta suojaten vettä ja lunta vastaan. Sinkittyä reikäpeltiä, pit. 100 cm tai 200 cm, Z- tai L-profiili 4/4/2, 3/4/3 tai 4/2 cm. Asetetaan harjan kummallekin puolelle; irralleen paitsi aumakatoilla käyttäessä peltisiä harjatukia, jotka kiinnitetään harjatiivisteisiin 3-5 kpl 4,2 x 13 mm piikkikärkisellä matalakupuruuvilla. 4 cm osa asetetaan levyjen päätyä vastaan ja 2-, 3- tai 4 cm osa levyjen päätyjen päälle.

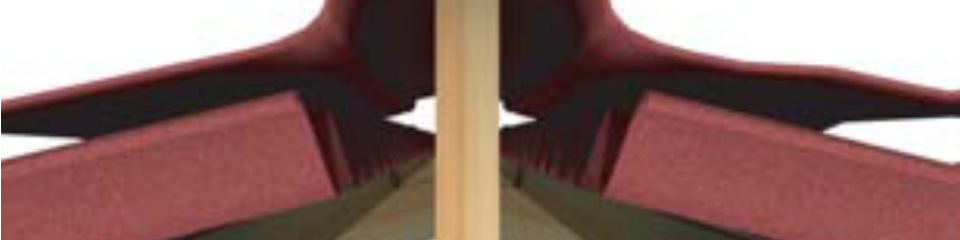

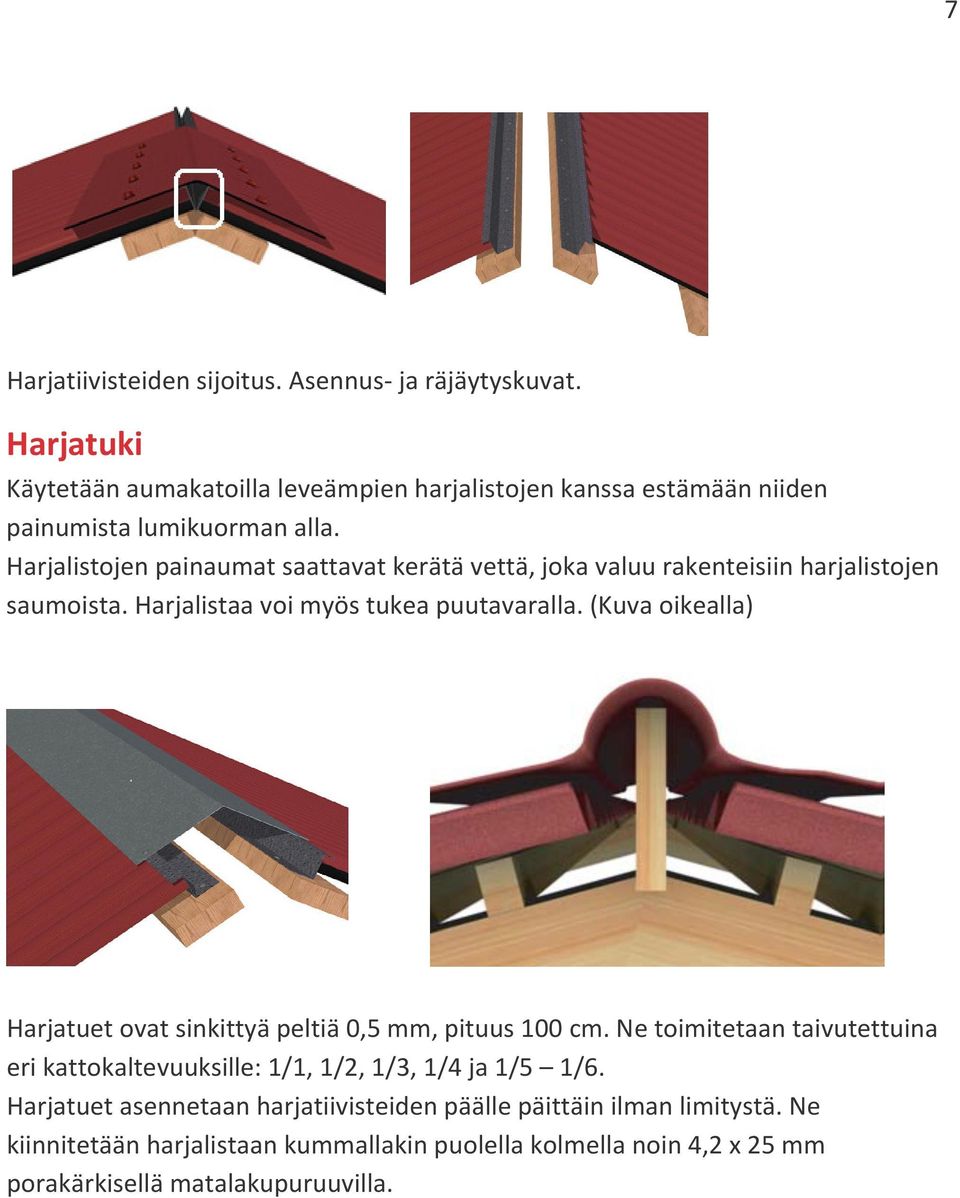

7 7 Harjatiivisteiden sijoitus. Asennus- ja räjäytyskuvat. Harjatuki Käytetään aumakatoilla leveämpien harjalistojen kanssa estämään niiden painumista lumikuorman alla. Harjalistojen painaumat saattavat kerätä vettä, joka valuu rakenteisiin harjalistojen saumoista. Harjalistaa voi myös tukea puutavaralla. (Kuva oikealla) Harjatuet ovat sinkittyä peltiä 0,5 mm, pituus 100 cm. Ne toimitetaan taivutettuina eri kattokaltevuuksille: 1/1, 1/2, 1/3, 1/4 ja 1/5 1/6. Harjatuet asennetaan harjatiivisteiden päälle päittäin ilman limitystä. Ne kiinnitetään harjalistaan kummallakin puolella kolmella noin 4,2 x 25 mm porakärkisellä matalakupuruuvilla.

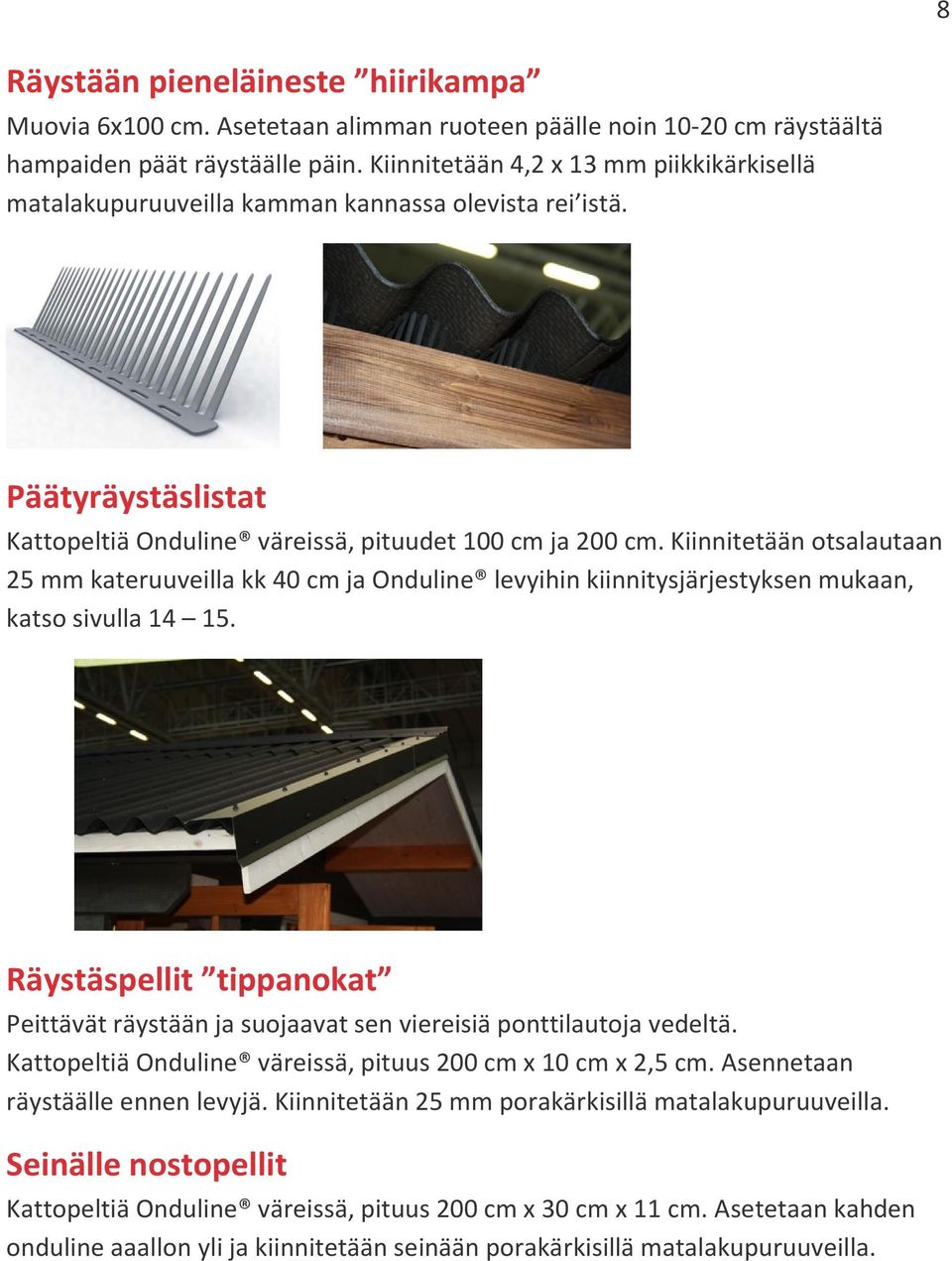

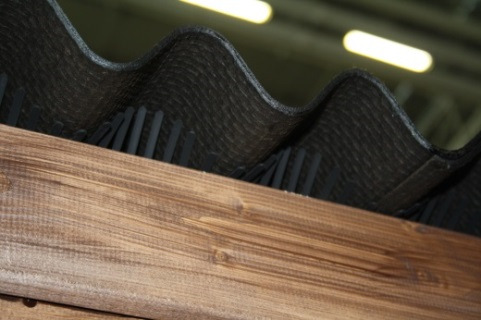

8 8 Räystään pieneläineste hiirikampa Muovia 6x100 cm. Asetetaan alimman ruoteen päälle noin cm räystäältä hampaiden päät räystäälle päin. Kiinnitetään 4,2 x 13 mm piikkikärkisellä matalakupuruuveilla kamman kannassa olevista rei istä. Päätyräystäslistat Kattopeltiä Onduline väreissä, pituudet 100 cm ja 200 cm. Kiinnitetään otsalautaan 25 mm kateruuveilla kk 40 cm ja Onduline levyihin kiinnitysjärjestyksen mukaan, katso sivulla Räystäspellit tippanokat Peittävät räystään ja suojaavat sen viereisiä ponttilautoja vedeltä. Kattopeltiä Onduline väreissä, pituus 200 cm x 10 cm x 2,5 cm. Asennetaan räystäälle ennen levyjä. Kiinnitetään 25 mm porakärkisillä matalakupuruuveilla. Seinälle nostopellit Kattopeltiä Onduline väreissä, pituus 200 cm x 30 cm x 11 cm. Asetetaan kahden onduline aaallon yli ja kiinnitetään seinään porakärkisillä matalakupuruuveilla.

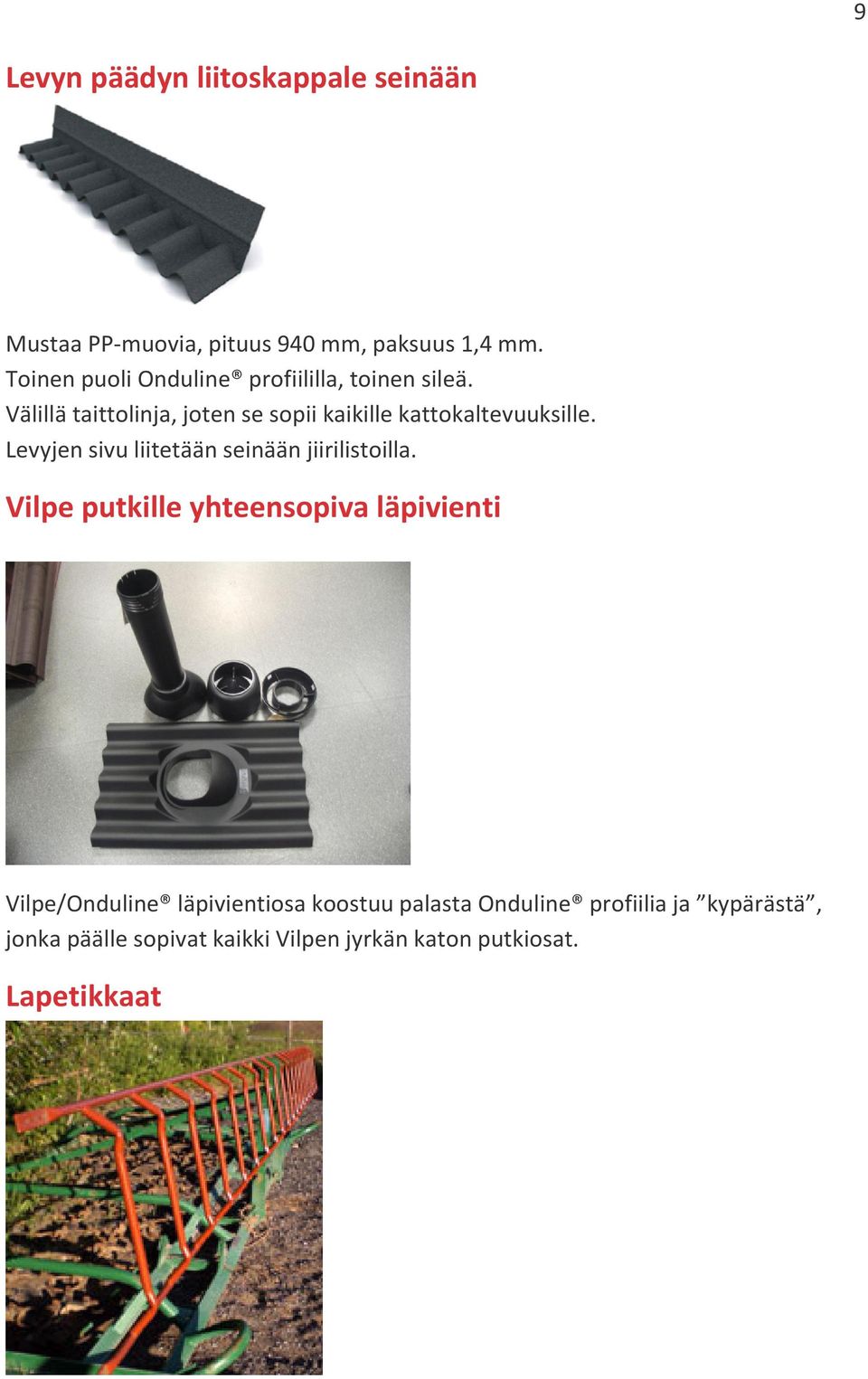

9 9 Levyn päädyn liitoskappale seinään Mustaa PP-muovia, pituus 940 mm, paksuus 1,4 mm. Toinen puoli Onduline profiililla, toinen sileä. Välillä taittolinja, joten se sopii kaikille kattokaltevuuksille. Levyjen sivu liitetään seinään jiirilistoilla. Vilpe putkille yhteensopiva läpivienti Vilpe/Onduline läpivientiosa koostuu palasta Onduline profiilia ja kypärästä, jonka päälle sopivat kaikki Vilpen jyrkän katon putkiosat. Lapetikkaat

10 10 Tikkaat valmistetaan pyöreästä, galvanoidusta teräsputkesta. Ne polttomaalaan Onduline väreihin. Ne sopivat Onduline profiiliin ja lepää levyjen aallonpohjien päällä koko pituudeltaan. Toimitetaan 5,7 m pituuksissa. Kateruuvit Passivoitua terästä, 8 mm kuusiokantapää, alumiinilaippa ja EPDM-tiiviste. 4,8 x 25 mm, 4,8 x 65/70 mm ja 4,8 x 80/85 mm. Asennustarvikkeet Ruuvinväännin, mielellään iskuruuvinväännin Mattoveitsi on helpoin ja mukavin työkalu halkaisuun ja varsinkin lämpimillä ilmoilla myös katkaisuun. Jos mattoveitsi ei pure tarpeeksi: Saha, (kuviosaha, käsisirkkeli tai käsisaha) tai kulmahiomakone katkaisulaikkoineen Mittanauha Lankaa räystäslinjan merkitsemiseen Timpurin kynä tai liitu katkaisu- ja halkaisukohtien sekä ruuvilinjojen merkitsemiseen Viivoitin, esim. lauta Varastointi Suomessa Onduline varastoidaan ongelmitta ulkona auringon alla, paitsi pohjoisessa kesähelteillä auringon porottaessa lähes ympäri vuorokauden. Jos aurinko porottaa kovasti hellepäivänä, pehmentynyt bitumi saattaa tarrata levyjä toisiinsa, joten Onduline levyjä on hyvä varastoida varjoisassa paikassa kesähelteillä.

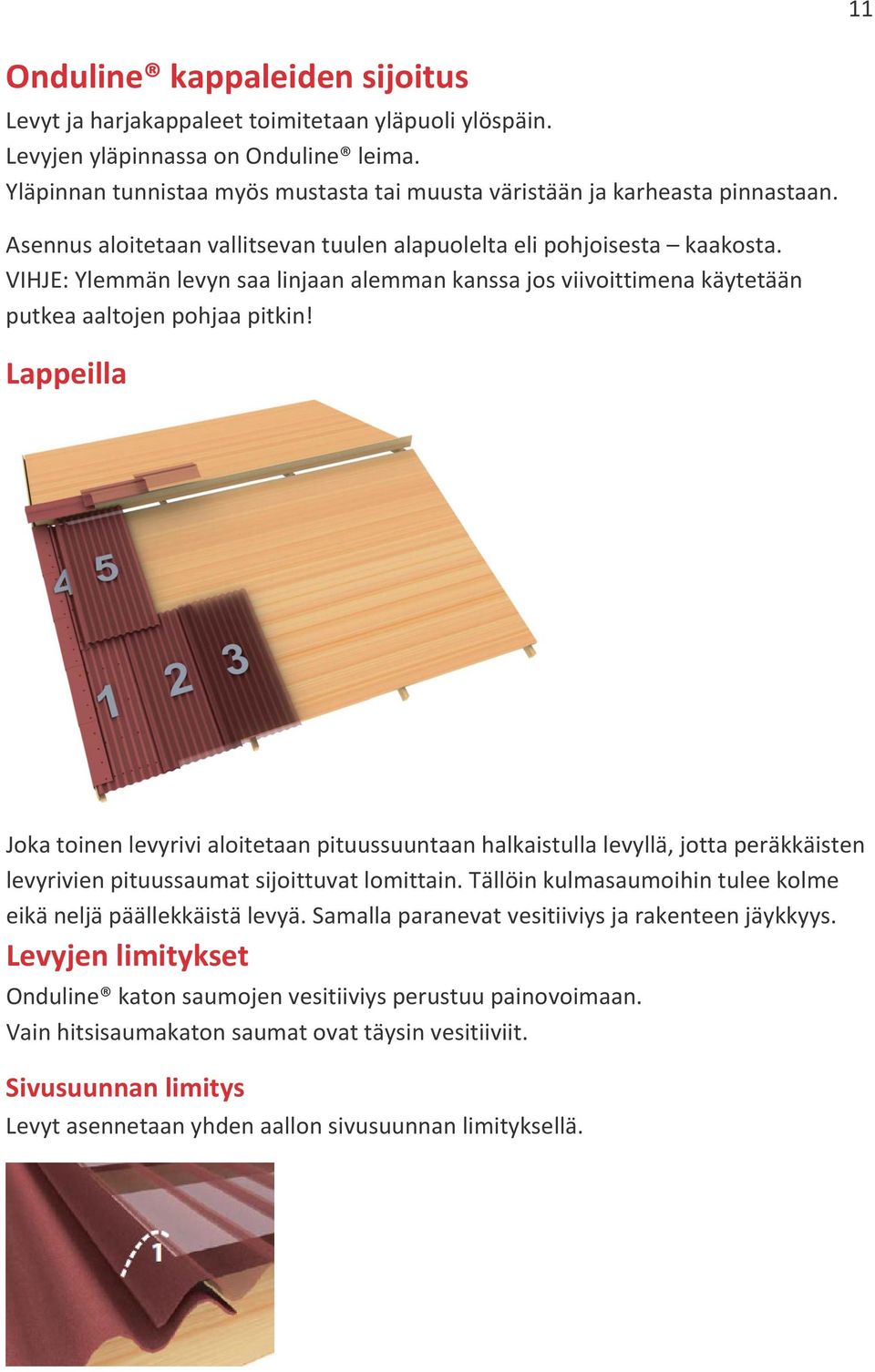

11 11 Onduline kappaleiden sijoitus Levyt ja harjakappaleet toimitetaan yläpuoli ylöspäin. Levyjen yläpinnassa on Onduline leima. Yläpinnan tunnistaa myös mustasta tai muusta väristään ja karheasta pinnastaan. Asennus aloitetaan vallitsevan tuulen alapuolelta eli pohjoisesta kaakosta. VIHJE: Ylemmän levyn saa linjaan alemman kanssa jos viivoittimena käytetään putkea aaltojen pohjaa pitkin! Lappeilla Joka toinen levyrivi aloitetaan pituussuuntaan halkaistulla levyllä, jotta peräkkäisten levyrivien pituussaumat sijoittuvat lomittain. Tällöin kulmasaumoihin tulee kolme eikä neljä päällekkäistä levyä. Samalla paranevat vesitiiviys ja rakenteen jäykkyys. Levyjen limitykset Onduline katon saumojen vesitiiviys perustuu painovoimaan. Vain hitsisaumakaton saumat ovat täysin vesitiiviit. Sivusuunnan limitys Levyt asennetaan yhden aallon sivusuunnan limityksellä.

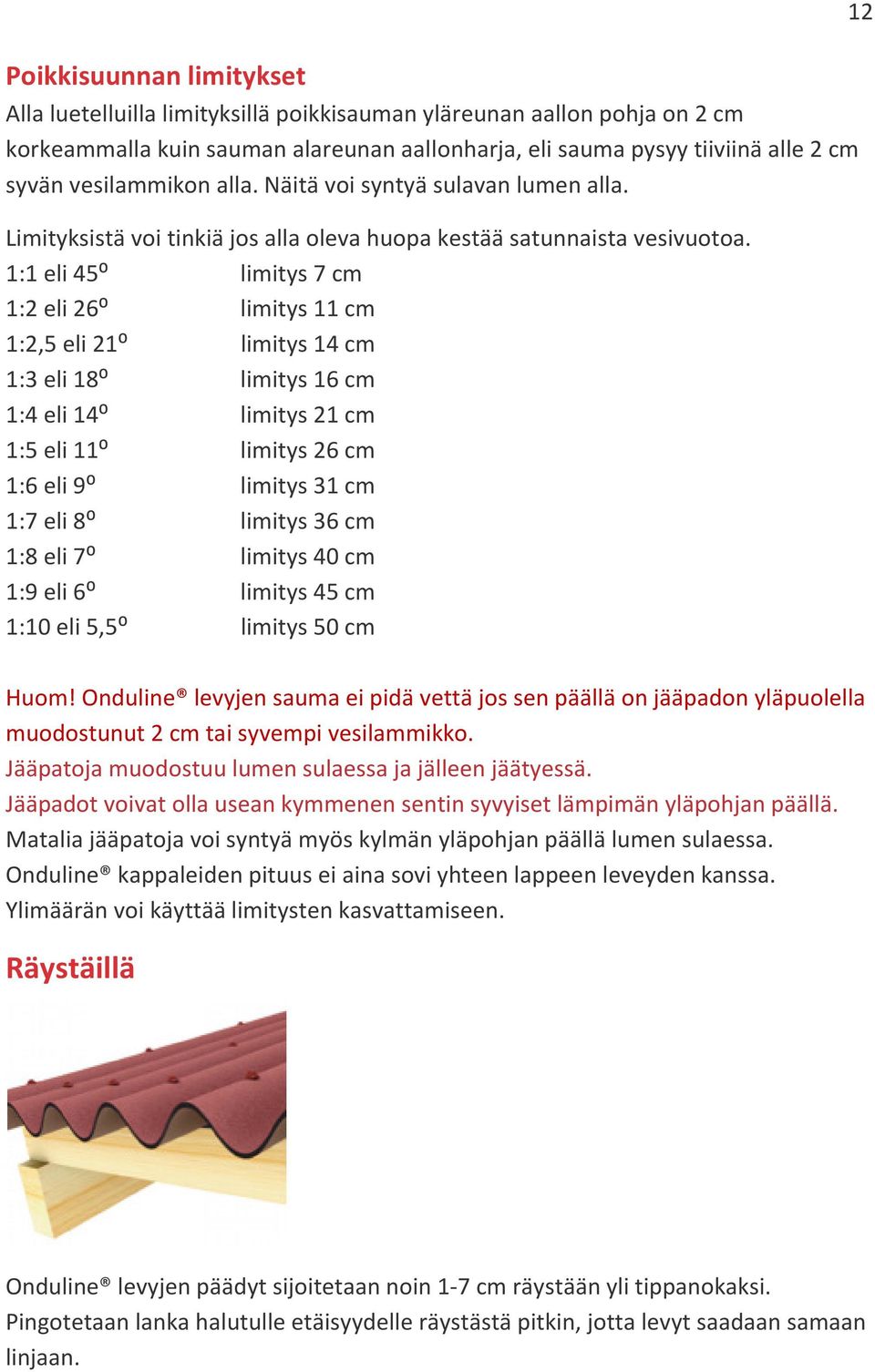

12 Poikkisuunnan limitykset Alla luetelluilla limityksillä poikkisauman yläreunan aallon pohja on 2 cm korkeammalla kuin sauman alareunan aallonharja, eli sauma pysyy tiiviinä alle 2 cm syvän vesilammikon alla. Näitä voi syntyä sulavan lumen alla. Limityksistä voi tinkiä jos alla oleva huopa kestää satunnaista vesivuotoa. 1:1 eli 45⁰ limitys 7 cm 1:2 eli 26⁰ limitys 11 cm 1:2,5 eli 21⁰ limitys 14 cm 1:3 eli 18⁰ limitys 16 cm 1:4 eli 14⁰ limitys 21 cm 1:5 eli 11⁰ limitys 26 cm 1:6 eli 9⁰ limitys 31 cm 1:7 eli 8⁰ limitys 36 cm 1:8 eli 7⁰ limitys 40 cm 1:9 eli 6⁰ limitys 45 cm 1:10 eli 5,5⁰ limitys 50 cm 12 Huom! Onduline levyjen sauma ei pidä vettä jos sen päällä on jääpadon yläpuolella muodostunut 2 cm tai syvempi vesilammikko. Jääpatoja muodostuu lumen sulaessa ja jälleen jäätyessä. Jääpadot voivat olla usean kymmenen sentin syvyiset lämpimän yläpohjan päällä. Matalia jääpatoja voi syntyä myös kylmän yläpohjan päällä lumen sulaessa. Onduline kappaleiden pituus ei aina sovi yhteen lappeen leveyden kanssa. Ylimäärän voi käyttää limitysten kasvattamiseen. Räystäillä Onduline levyjen päädyt sijoitetaan noin 1-7 cm räystään yli tippanokaksi. Pingotetaan lanka halutulle etäisyydelle räystästä pitkin, jotta levyt saadaan samaan linjaan.

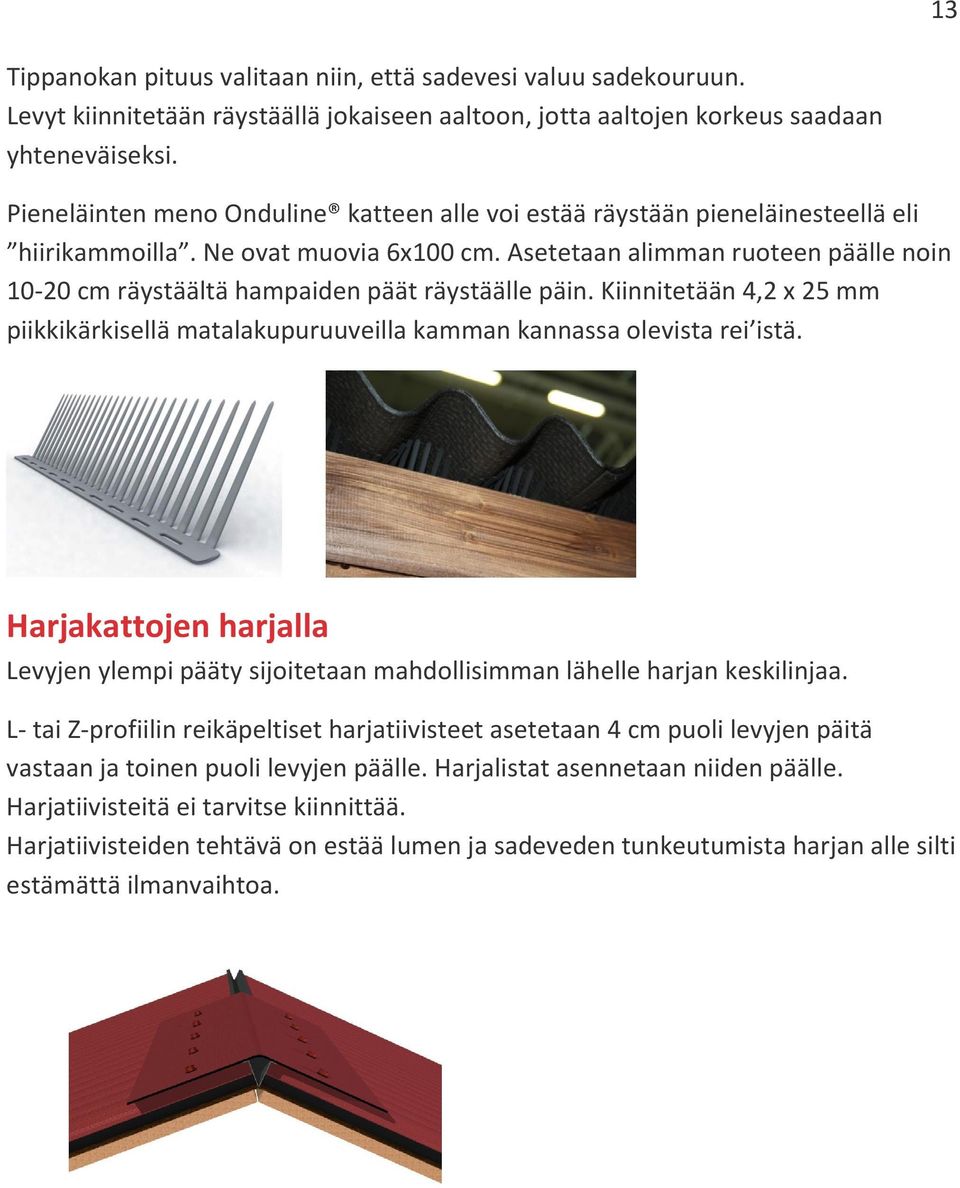

13 13 Tippanokan pituus valitaan niin, että sadevesi valuu sadekouruun. Levyt kiinnitetään räystäällä jokaiseen aaltoon, jotta aaltojen korkeus saadaan yhteneväiseksi. Pieneläinten meno Onduline katteen alle voi estää räystään pieneläinesteellä eli hiirikammoilla. Ne ovat muovia 6x100 cm. Asetetaan alimman ruoteen päälle noin cm räystäältä hampaiden päät räystäälle päin. Kiinnitetään 4,2 x 25 mm piikkikärkisellä matalakupuruuveilla kamman kannassa olevista rei istä. Harjakattojen harjalla Levyjen ylempi pääty sijoitetaan mahdollisimman lähelle harjan keskilinjaa. L- tai Z-profiilin reikäpeltiset harjatiivisteet asetetaan 4 cm puoli levyjen päitä vastaan ja toinen puoli levyjen päälle. Harjalistat asennetaan niiden päälle. Harjatiivisteitä ei tarvitse kiinnittää. Harjatiivisteiden tehtävä on estää lumen ja sadeveden tunkeutumista harjan alle silti estämättä ilmanvaihtoa.

14 14 Aumakattojen harjalla ja aumoilla Leveämpi harjalista on kapeaa näyttävämpi aumakatoilla. Levyjen ylempi pääty sijoitetaan noin 2-3 cm päähän harjan tai auman keskilinjalta. Reikäpeltiset harjatiivisteet asetetaan kapeampi puoli tai pää ruoteen päälle, 4 cm osa levyjen päätyjä vastaan ja leveämpi puoli Onduline levyjen päälle. Ne kiinnitetään aluslaudoitukseen muutamilla 4,2 x 25 mm piikkikärkisellä matalakupuruuvilla. Harjatuet Käytetään aumakatoilla leveämpien harjalistojen kanssa estämään niiden painumista lumikuorman alla. Harjalistojen painaumat saattavat muuten kerätä vettä, joka valuu rakenteisiin harjalistojen saumoista. Harjalistaa voi myös tukea puutavaralla. (Kuva oikealla). Kuvissa näkyy ruoteet. Asennus huovan päälle on sama kuin asennus ruoteille. Peltinen harjatuki asetetaan levyjen ja harjatiivisteiden päälle ja kiinnitetään harjatiivisteisiin muutamilla porakärkisillä 4,2 x 25 mm matalakupuruuveilla jäykkyyden parantamiseksi. Harjaa voi myös tukea esim. puutavaralla tai salaojaputkella.

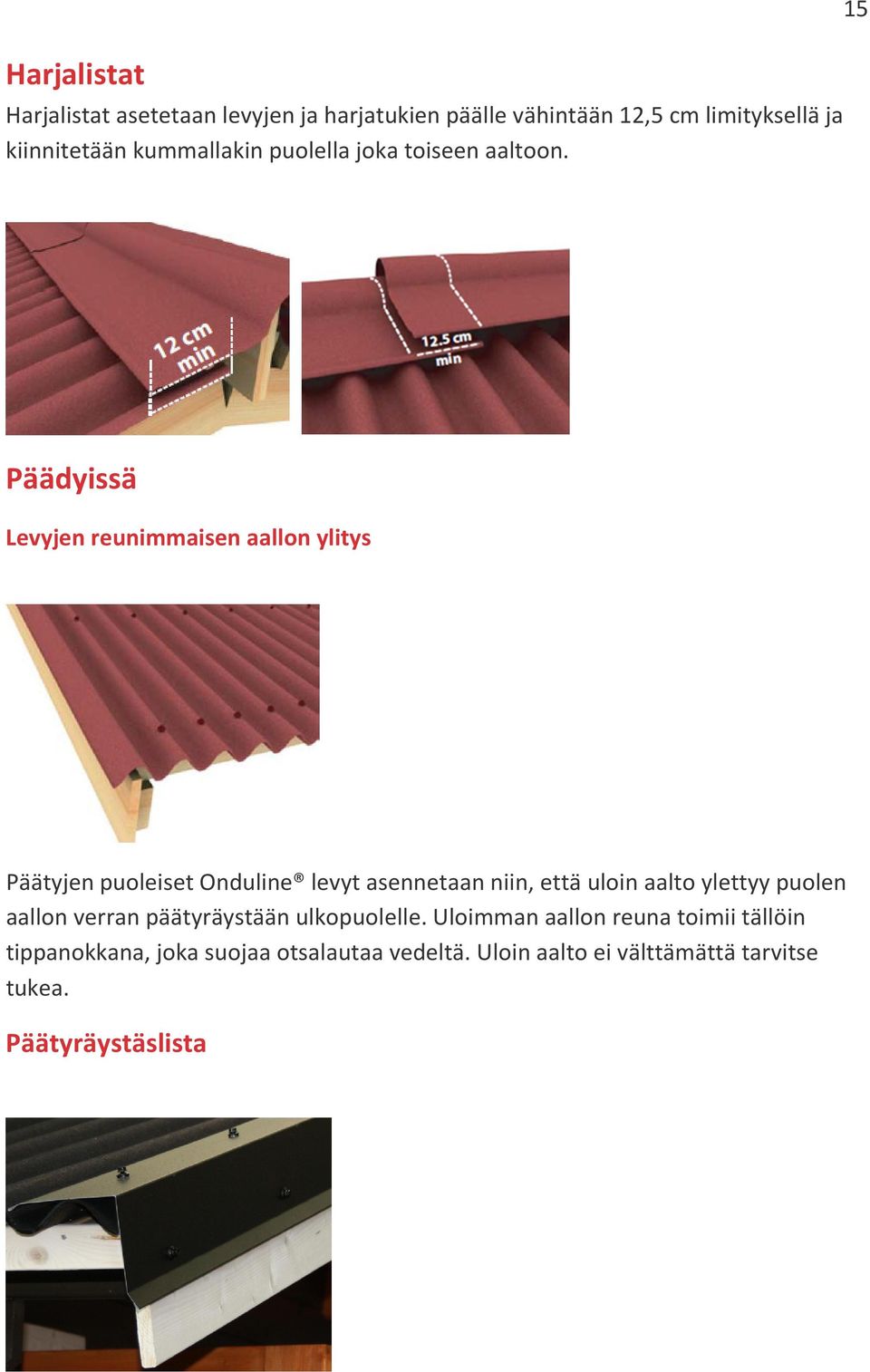

15 Harjalistat Harjalistat asetetaan levyjen ja harjatukien päälle vähintään 12,5 cm limityksellä ja kiinnitetään kummallakin puolella joka toiseen aaltoon. 15 Päädyissä Levyjen reunimmaisen aallon ylitys Päätyjen puoleiset Onduline levyt asennetaan niin, että uloin aalto ylettyy puolen aallon verran päätyräystään ulkopuolelle. Uloimman aallon reuna toimii tällöin tippanokkana, joka suojaa otsalautaa vedeltä. Uloin aalto ei välttämättä tarvitse tukea. Päätyräystäslista

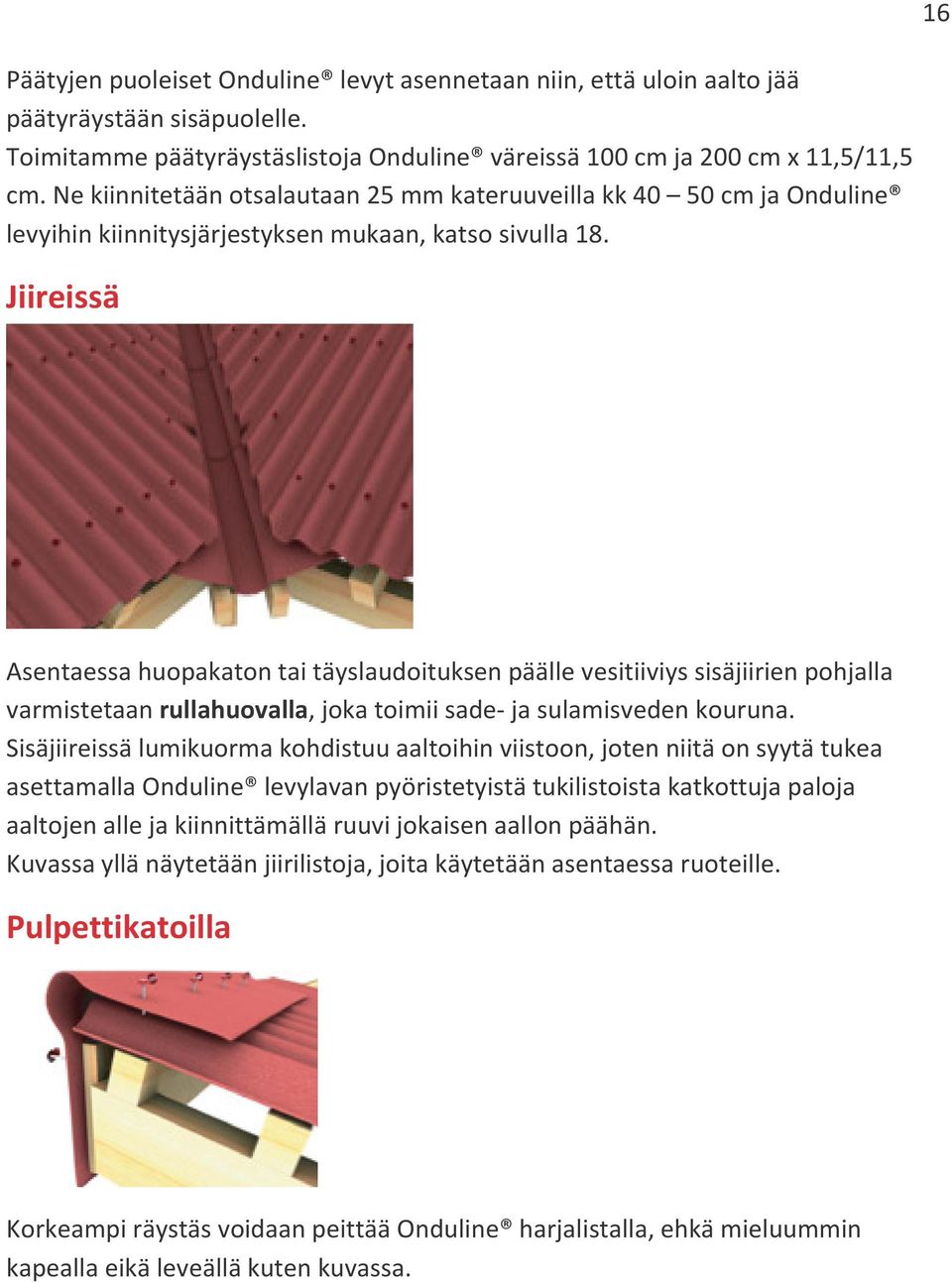

16 16 Päätyjen puoleiset Onduline levyt asennetaan niin, että uloin aalto jää päätyräystään sisäpuolelle. Toimitamme päätyräystäslistoja Onduline väreissä 100 cm ja 200 cm x 11,5/11,5 cm. Ne kiinnitetään otsalautaan 25 mm kateruuveilla kk cm ja Onduline levyihin kiinnitysjärjestyksen mukaan, katso sivulla 18. Jiireissä Asentaessa huopakaton tai täyslaudoituksen päälle vesitiiviys sisäjiirien pohjalla varmistetaan rullahuovalla, joka toimii sade- ja sulamisveden kouruna. Sisäjiireissä lumikuorma kohdistuu aaltoihin viistoon, joten niitä on syytä tukea asettamalla Onduline levylavan pyöristetyistä tukilistoista katkottuja paloja aaltojen alle ja kiinnittämällä ruuvi jokaisen aallon päähän. Kuvassa yllä näytetään jiirilistoja, joita käytetään asentaessa ruoteille. Pulpettikatoilla Korkeampi räystäs voidaan peittää Onduline harjalistalla, ehkä mieluummin kapealla eikä leveällä kuten kuvassa.

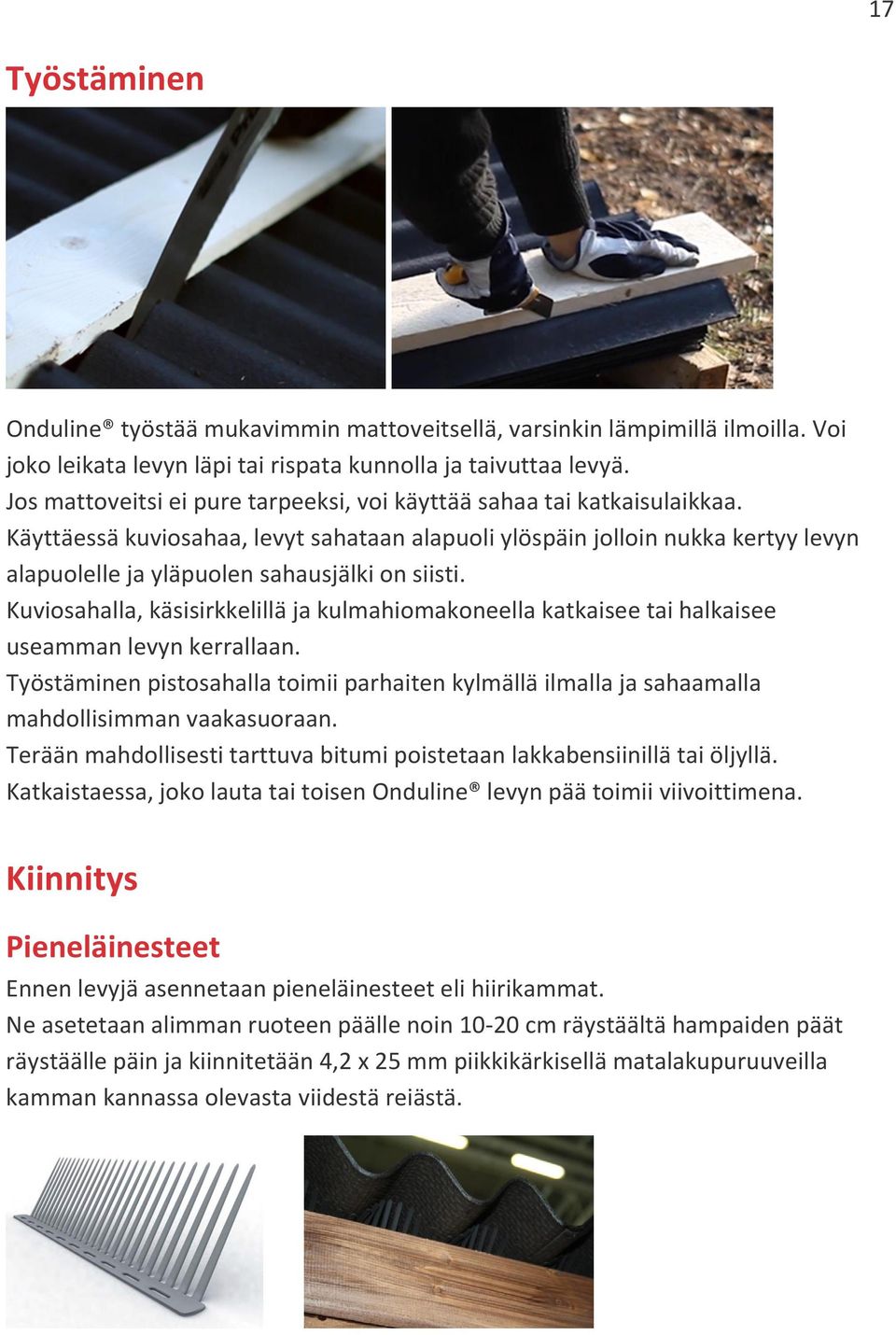

17 17 Työstäminen Onduline työstää mukavimmin mattoveitsellä, varsinkin lämpimillä ilmoilla. Voi joko leikata levyn läpi tai rispata kunnolla ja taivuttaa levyä. Jos mattoveitsi ei pure tarpeeksi, voi käyttää sahaa tai katkaisulaikkaa. Käyttäessä kuviosahaa, levyt sahataan alapuoli ylöspäin jolloin nukka kertyy levyn alapuolelle ja yläpuolen sahausjälki on siisti. Kuviosahalla, käsisirkkelillä ja kulmahiomakoneella katkaisee tai halkaisee useamman levyn kerrallaan. Työstäminen pistosahalla toimii parhaiten kylmällä ilmalla ja sahaamalla mahdollisimman vaakasuoraan. Terään mahdollisesti tarttuva bitumi poistetaan lakkabensiinillä tai öljyllä. Katkaistaessa, joko lauta tai toisen Onduline levyn pää toimii viivoittimena. Kiinnitys Pieneläinesteet Ennen levyjä asennetaan pieneläinesteet eli hiirikammat. Ne asetetaan alimman ruoteen päälle noin cm räystäältä hampaiden päät räystäälle päin ja kiinnitetään 4,2 x 25 mm piikkikärkisellä matalakupuruuveilla kamman kannassa olevasta viidestä reiästä.

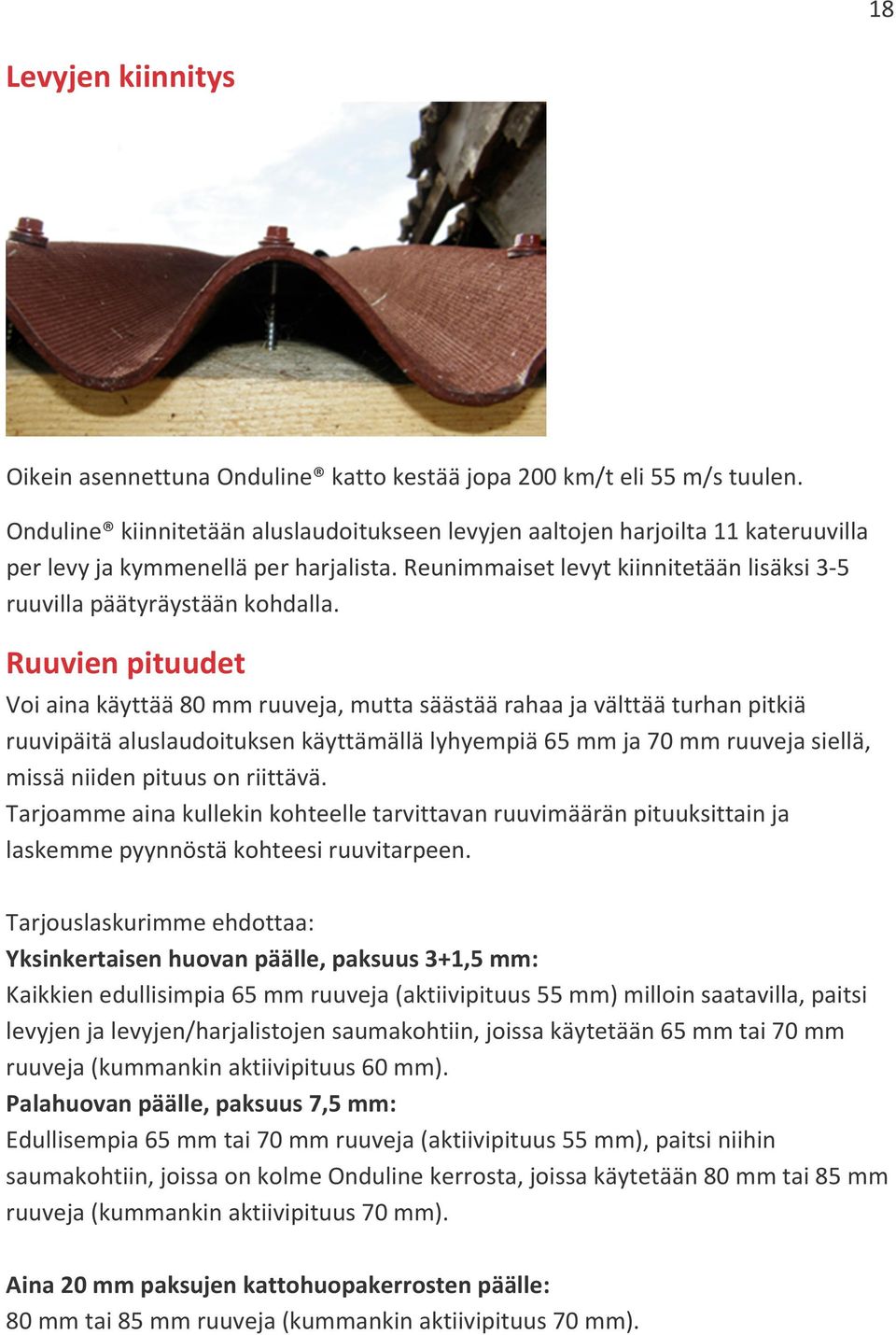

18 18 Levyjen kiinnitys Oikein asennettuna Onduline katto kestää jopa 200 km/t eli 55 m/s tuulen. Onduline kiinnitetään aluslaudoitukseen levyjen aaltojen harjoilta 11 kateruuvilla per levy ja kymmenellä per harjalista. Reunimmaiset levyt kiinnitetään lisäksi 3-5 ruuvilla päätyräystään kohdalla. Ruuvien pituudet Voi aina käyttää 80 mm ruuveja, mutta säästää rahaa ja välttää turhan pitkiä ruuvipäitä aluslaudoituksen käyttämällä lyhyempiä 65 mm ja 70 mm ruuveja siellä, missä niiden pituus on riittävä. Tarjoamme aina kullekin kohteelle tarvittavan ruuvimäärän pituuksittain ja laskemme pyynnöstä kohteesi ruuvitarpeen. Tarjouslaskurimme ehdottaa: Yksinkertaisen huovan päälle, paksuus 3+1,5 mm: Kaikkien edullisimpia 65 mm ruuveja (aktiivipituus 55 mm) milloin saatavilla, paitsi levyjen ja levyjen/harjalistojen saumakohtiin, joissa käytetään 65 mm tai 70 mm ruuveja (kummankin aktiivipituus 60 mm). Palahuovan päälle, paksuus 7,5 mm: Edullisempia 65 mm tai 70 mm ruuveja (aktiivipituus 55 mm), paitsi niihin saumakohtiin, joissa on kolme Onduline kerrosta, joissa käytetään 80 mm tai 85 mm ruuveja (kummankin aktiivipituus 70 mm). Aina 20 mm paksujen kattohuopakerrosten päälle: 80 mm tai 85 mm ruuveja (kummankin aktiivipituus 70 mm).

19 19 Yli 20 mm paksujen kattohuopakerrosten päälle: Kiinnitys aaltojen pohjiin kaikkein edullisimmilla 65 mm ruuveja (aktiivipituus 55 mm) pusseissa milloin saatavilla, muuten 65 mm tai 70 mm ruuveilla (kummankin aktiivipituus 60 mm). Huomioitava kiinnittäessä Ole tarkkana, ettet kiinnittäessä paina levyä niin, että aallot painuvat. Tällöin levy levenee, mitta ei enää täsmää ja levyrivit menevät vinoon. Mikäli haluat ruuvien olevan aivan suorissa riveissä, merkitse ruuvilinjat timpurin kynällä tai liidulla. Käytä viivoittimena esim. laudanpätkää. Jos satut ruuvaamaan ruoteiden väliin, voit tukkia reiän bitumitiivistysmassalla tai kuviosahan levyistä irrottamalla nukalla. Pyöritä nukasta pieni pallo sormien välissä ja tuki reikä huolellisesti. Ohjeiden vastainen kiinnitys nauloilla Jos näiden ohjeiden vastaisesti naulaat Onduline levyjä, kiinnitä levyjen päädyt jokaiseen aaltoon, käytä yhteensä 20 kampanaulaa per levy ja aseta noin Ø 14 mm brikka naulojen päiden alle, jotta kosketuspinta levyyn tai listaan tulee riittäväksi eikä naulan pää repeydy levyn tai listan läpi kovassa tuulessa. Nauloilla on taipumus päästää otettaan puusta ja nousta ylös, joten emme suosittele tätä ratkaisua. Levyjen kiinnitysjärjestys Ruuvit kiinnitetään alla olevan kuvan mukaisessa järjestyksessä. X merkit osoittavat kohtia, joissa levy kiinnitetään joko yhdessä toisen levyn tai harjalistan kanssa tai tippapeltiin.

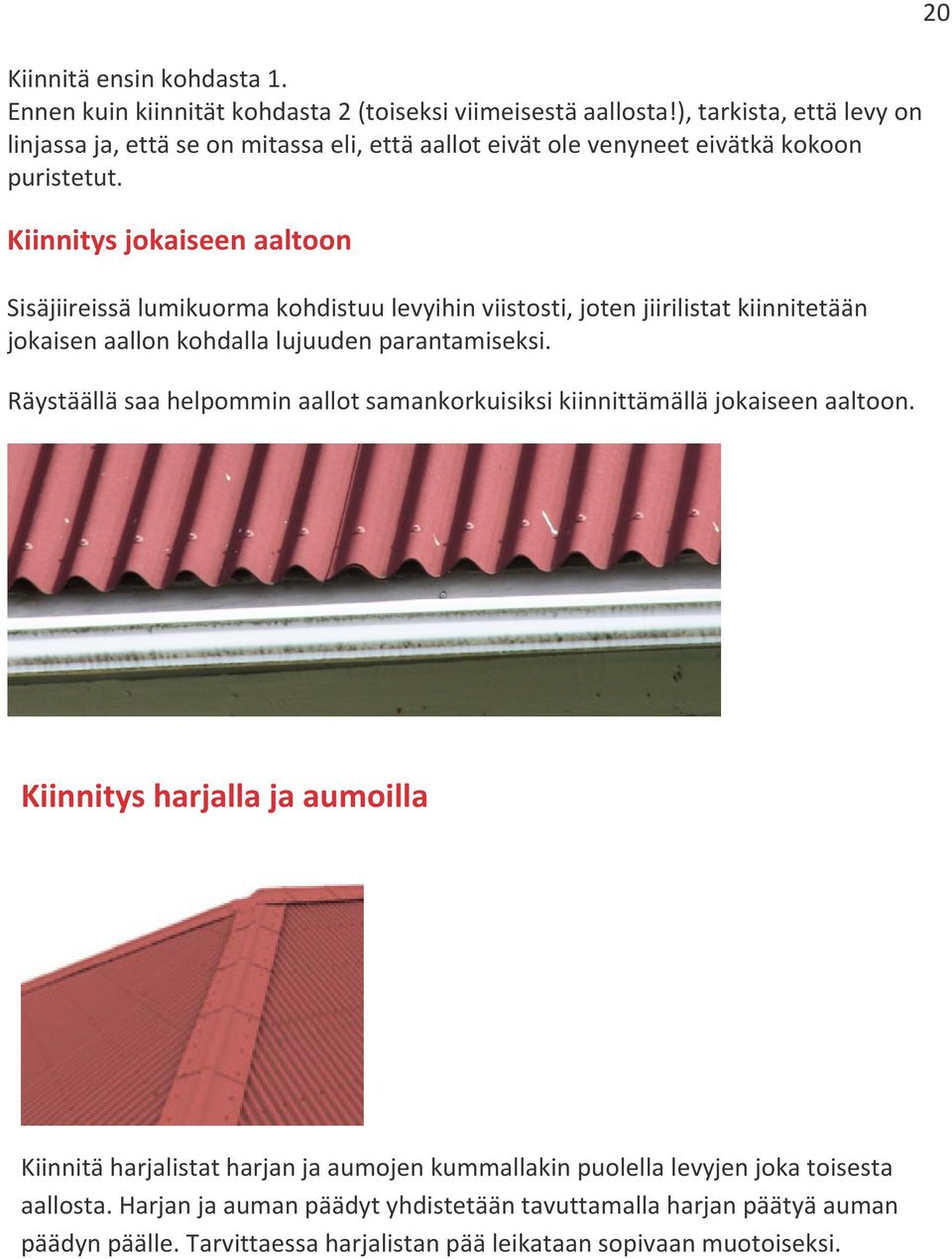

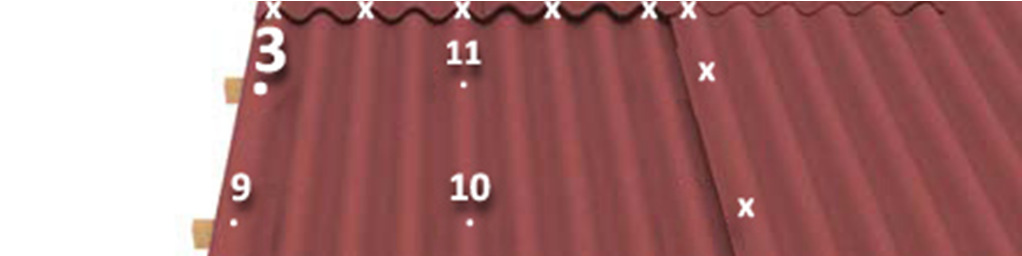

20 Kiinnitä ensin kohdasta 1. Ennen kuin kiinnität kohdasta 2 (toiseksi viimeisestä aallosta!), tarkista, että levy on linjassa ja, että se on mitassa eli, että aallot eivät ole venyneet eivätkä kokoon puristetut. Kiinnitys jokaiseen aaltoon Sisäjiireissä lumikuorma kohdistuu levyihin viistosti, joten jiirilistat kiinnitetään jokaisen aallon kohdalla lujuuden parantamiseksi. Räystäällä saa helpommin aallot samankorkuisiksi kiinnittämällä jokaiseen aaltoon. 20 Kiinnitys harjalla ja aumoilla Kiinnitä harjalistat harjan ja aumojen kummallakin puolella levyjen joka toisesta aallosta. Harjan ja auman päädyt yhdistetään tavuttamalla harjan päätyä auman päädyn päälle. Tarvittaessa harjalistan pää leikataan sopivaan muotoiseksi.

21 21 Kiinnitys jiireissä Kiinnitä jiirilistat jiirin kummallakin puolella levyjen jokaisesta aallosta. (Kuvassa näytetty kiinnitystapa sopii vain lumettomille seuduille.) Liitokset ja läpiviennit Seinäliitos Liitä levyjen syrjä seinään Onduline seinälle nosto pellillä. Kuvan seinälle nosto on liian lyhyt Suomen olosuhteissa, toimittamamme pelti nousee 30 cm. Liitä vastaavasti levyjen päädyt muovisella Onduline liitoskappaleella. Vesieristä liitos pellillä, bitumimassalla ja/tai -kermillä jos on olemassa vaara, että vettä valuu pitkin seinää.

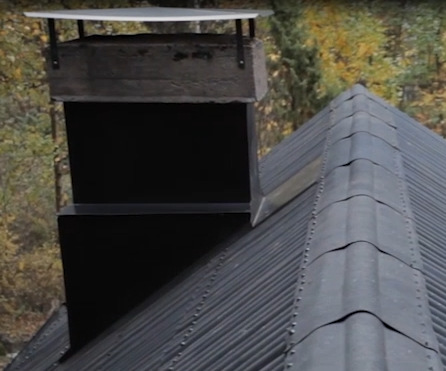

22 22 Liitos muurattuun hormiin Levyt leikataan muotoon ja asennetaan hormin juuren ympäri. Tämän jälkeen hormi pellitetään harjaan saakka, mikä katemateriaalista riippumatta on ainoa kestävä ratkaisu Suomen olosuhteissa. Liitos elementtisavupiippuun Noudatetaan valmistajan ohjeita. Vilpe putkille yhteensopiva läpivienti Läpivienti asennetaan levyjen päätyjen liitoskohtaan niin, että se tulee ylemmän levyn alle ja alemman levyn päälle. Alempaan levyyn työstetään yläreunasta lähtien kolo kypärän kohdalta, johon putkiosa sopii. Onduline katon huolto ja käyttöikä Onduline katon käyttöikä Suomen ilmastossa on kokemuksen mukaan noin vuotta etelässä ja vuotta pohjoisessa, jonka jälkeen auringon UV-säteet ovat haurastuttaneet sitä niin, että sen päällä ei enää voi kävellä. Taloudellisin tapa pitää Onduline kattoa kunnossa on vaihtaa levyt ja harjalistat 30 vuoden välein. Onduline katon voi halutessa maalata huopakattomaalilla. Maalaus antaa lisäsuojaa auringon UV-säteitä vastaan ja pidentää katon käyttöikää. Sammaleen, lehtien yms. säännöllinen poistaminen estää katon ennenaikaista vanhenemista.
