Onduline vesikatteen asennus- ja huolto-ohje

Koko: px
Aloita esitys sivulta:

Download "Onduline vesikatteen asennus- ja huolto-ohje"

Transkriptio

1 1 Onduline vesikatteen asennus- ja huolto-ohje Asennus rulla- kolmiorima- tai palahuopakaton päälle Magnus Hagelstam

2 SISÄLLYSLUETTELO Asennus suoraan huopakaton päälle... 4 Kolmiorimoja ei kannata poistaa... 4 Ruoteilla tasaisempi katto... 4 Kun huovan alla on pärekatto ja harvalaudoitus... 5 Kattotyypit, jotka sopivat Onduline katoksi... 5 Materiaali ja komponentit... 5 Levyt... 5 Harja- ja jiirilistat... 6 Harjatiivisteet... 6 Harjatuki... 6 Räystään pieneläineste hiirikampa... 7 Päätyräystäslistat... 7 Levyn päädyn liitoskappale seinään... 8 Vilpe putkille yhteensopiva läpivienti... 8 Vilpe putket... 8 Lapetikkaat... 9 Kateruuvit... 9 Asennustarvikkeet... 9 Varastointi Onduline kappaleiden sijoitus Lappeilla Räystäillä Harjalla ja aumoilla Harjatiivisteet Harjatuet Päädyissä Jiireissä Pulpettikatoilla Levyjen limitykset

3 3 Työstäminen Kiinnitys Ruuvien pituudet Huomioitava kiinnittäessä Ohjeiden vastainen kiinnitys nauloilla Levyjen kiinnitysjärjestys Kiinnitys harjalla Kiinnitys aumoilla Kiinnitys jiireissä Harja- ja räystästiivisteet Liitokset ja läpiviennit Seinäliitos Liitos muurattuun hormiin Liitos elementtisavupiippuun Vilpe putkille yhteensopiva läpivienti Onduline katon huolto ja käyttöikä... 20

4 4 Asennus suoraan huopakaton päälle Onduline kate voidaan kiinnittää suoraan vanhan huopakaton päälle koska: Se on niin kevyt, että kattoristikoita ei tarvitse vahvistaa ja se kiinnitetään kateruuveilla vanhan katon aluslaudoitukseen. Se on niin joustava, että se mukautuu alustan epätasaisuuksiin ja levyjä voi venyttää ja puristaa kokoon seuraamaan räystäs- ja harjalinjan mahdollista vinoutta. Sen aallotus varmistaa katekerrosten välisen tilan tuuletuksen. Sen vettä imevä alapinta toimii kondenssisuojana. Se kiinnitetään ruuveilla aallonharjoista ja bitumin hikoilu tiivistää ruuvireiät - se on siis vesitiivis. Näistä syistä uuden ja vanhan katteen välinen tila pysyy kuivana eikä niiden väliin synny alusrakenteita lahottavaa "kompostia. Kolmiorimoja ei kannata poistaa Kolmiorimat tehdään useimmin viistoon halkaistuista 50x50 mm soiroista, eli niiden leveys on 2x50mm = 70 mm ja korkeus 2x50mm/2 = 35 mm + huopasuikale 3 mm = 38 mm. Onduline levyjen sinikäyrän muotoiset aallot ovat 95 mm leveät ja 38 mm korkeat. Kolmiorima sopii Onduline levyn aallon alle vain jos se osuu keskelle aallon harjaa. Muussa tapauksessa rima nostaa levyä jonkin verran ja katteeseen jää harjanne riman kohdalla. Tämä ei vaikuta Ondulinen toimivuuteen eikä 15 vuoden vedenpitävyystakuuseen. Ruoteilla tasaisempi katto Jos haluaa katon pinnan olevan tasaisen, asentaa 32x100 mm ruoteet kolmiorimojen väliin sopivina pätkinä. Yksi asennetaan jokaisen levysauman alle, yksi kummallekin räystäälle, yksi harjan kummallekin puolelle ja kolme tasavälein näiden väliin. Ruodeväli on siis noin kk 450 mm. Kolmiorimat ovat noin 38 mm korkeat. Onduline levyt taipuvat kevyesti ja lähes huomaamatta niiden ja ruoteiden välisen 5 mm korkeuseron yli, joten ei ole aihetta käyttää erikoismittaista puutavaraa ruoteisiin.

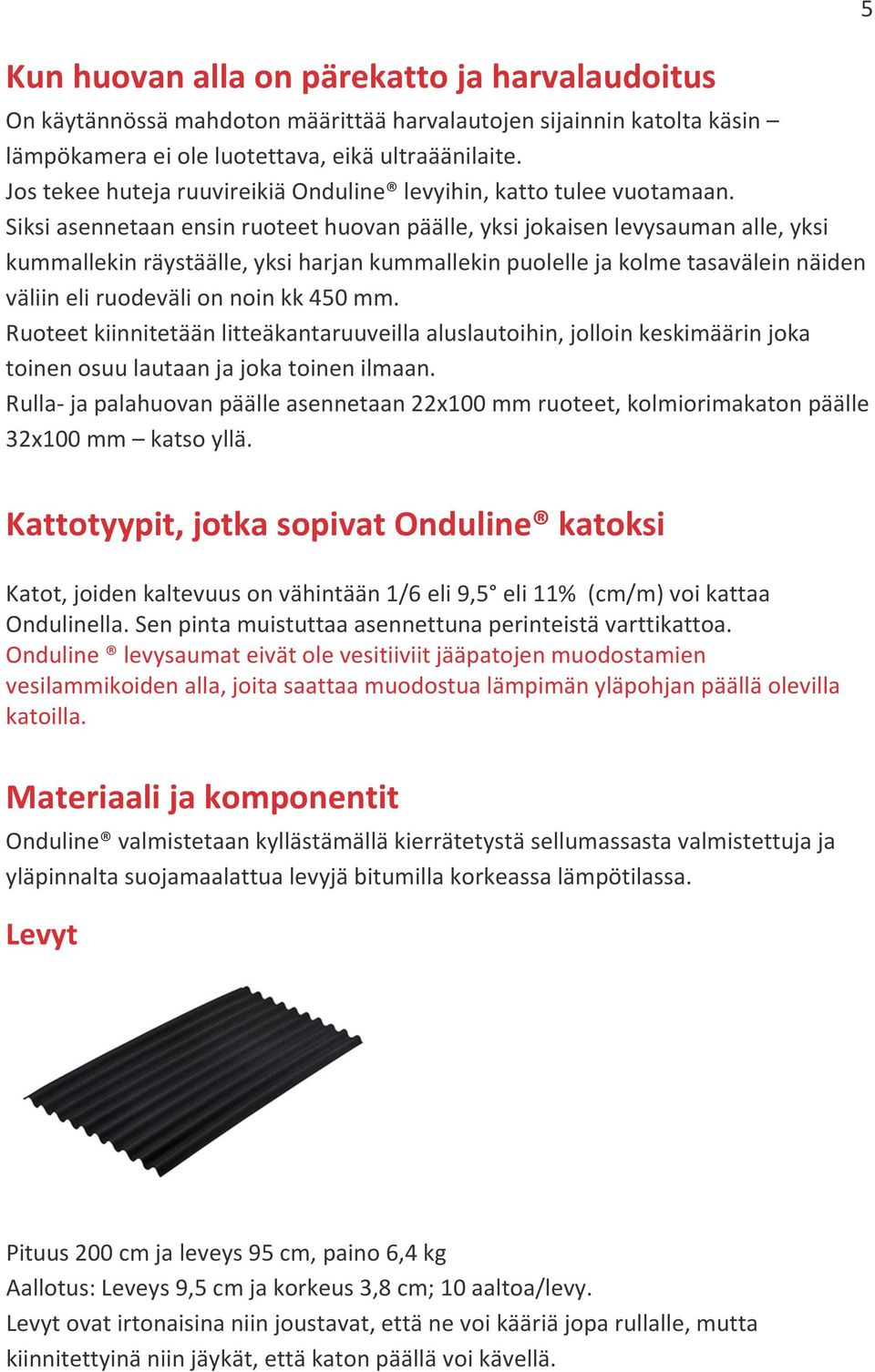

5 Kun huovan alla on pärekatto ja harvalaudoitus On käytännössä mahdoton määrittää harvalautojen sijainnin katolta käsin lämpökamera ei ole luotettava, eikä ultraäänilaite. Jos tekee huteja ruuvireikiä Onduline levyihin, katto tulee vuotamaan. Siksi asennetaan ensin ruoteet huovan päälle, yksi jokaisen levysauman alle, yksi kummallekin räystäälle, yksi harjan kummallekin puolelle ja kolme tasavälein näiden väliin eli ruodeväli on noin kk 450 mm. Ruoteet kiinnitetään litteäkantaruuveilla aluslautoihin, jolloin keskimäärin joka toinen osuu lautaan ja joka toinen ilmaan. Rulla- ja palahuovan päälle asennetaan 22x100 mm ruoteet, kolmiorimakaton päälle 32x100 mm katso yllä. Kattotyypit, jotka sopivat Onduline katoksi Katot, joiden kaltevuus on vähintään 1/6 eli 9,5 eli 11% (cm/m) voi kattaa Ondulinella. Sen pinta muistuttaa asennettuna perinteistä varttikattoa. Onduline levysaumat eivät ole vesitiiviit jääpatojen muodostamien vesilammikoiden alla, joita saattaa muodostua lämpimän yläpohjan päällä olevilla katoilla. 5 Materiaali ja komponentit Onduline valmistetaan kyllästämällä kierrätetystä sellumassasta valmistettuja ja yläpinnalta suojamaalattua levyjä bitumilla korkeassa lämpötilassa. Levyt Pituus 200 cm ja leveys 95 cm, paino 6,4 kg Aallotus: Leveys 9,5 cm ja korkeus 3,8 cm; 10 aaltoa/levy. Levyt ovat irtonaisina niin joustavat, että ne voi kääriä jopa rullalle, mutta kiinnitettyinä niin jäykät, että katon päällä voi kävellä.

6 Harja- ja jiirilistat Leveä harjalista RIDGE 100 cm ja leveys 48,5 cm, sen peilikuva jiirilista VALLEY ja kapea harjalista/päätyräystäslista VERGE 110 cm leveys 41 cm, kaikkien paino 1,4 kg. Uuden mallinen harjalista näkyy kuvassa vasemmalla, kapea harjalista oikealla. 6 Kapea harjalista sopii ulkonäöllisesti katoille, joiden lape eli mitta räystäältä harjalle on 2 m tai lyhyempi. Harjatiivisteet Jarruttaa harjan läpi puhaltavaa tuulta suojaten vettä ja lunta vastaan. Sinkittyä reikäpeltiä, pituus 100 cm tai 200 cm, Z-profiili 4/4/2 tai 3/4/3 cm. Asennetaan harjan kummallekin puolelle 3 tai 4 cm osa ylimmän ruoteen päälle, 4 cm osa levyjen päätyä vastaan ja 2 tai 3 cm osa levyjen päätyjen päälle. Kiinnitetään vain ylimpään ruoteeseen 3-5 kpl 4,2 x 25 mm piikkikärkisellä matalakupuruuvilla. Harjatuki Estää harjalistojen painumista.

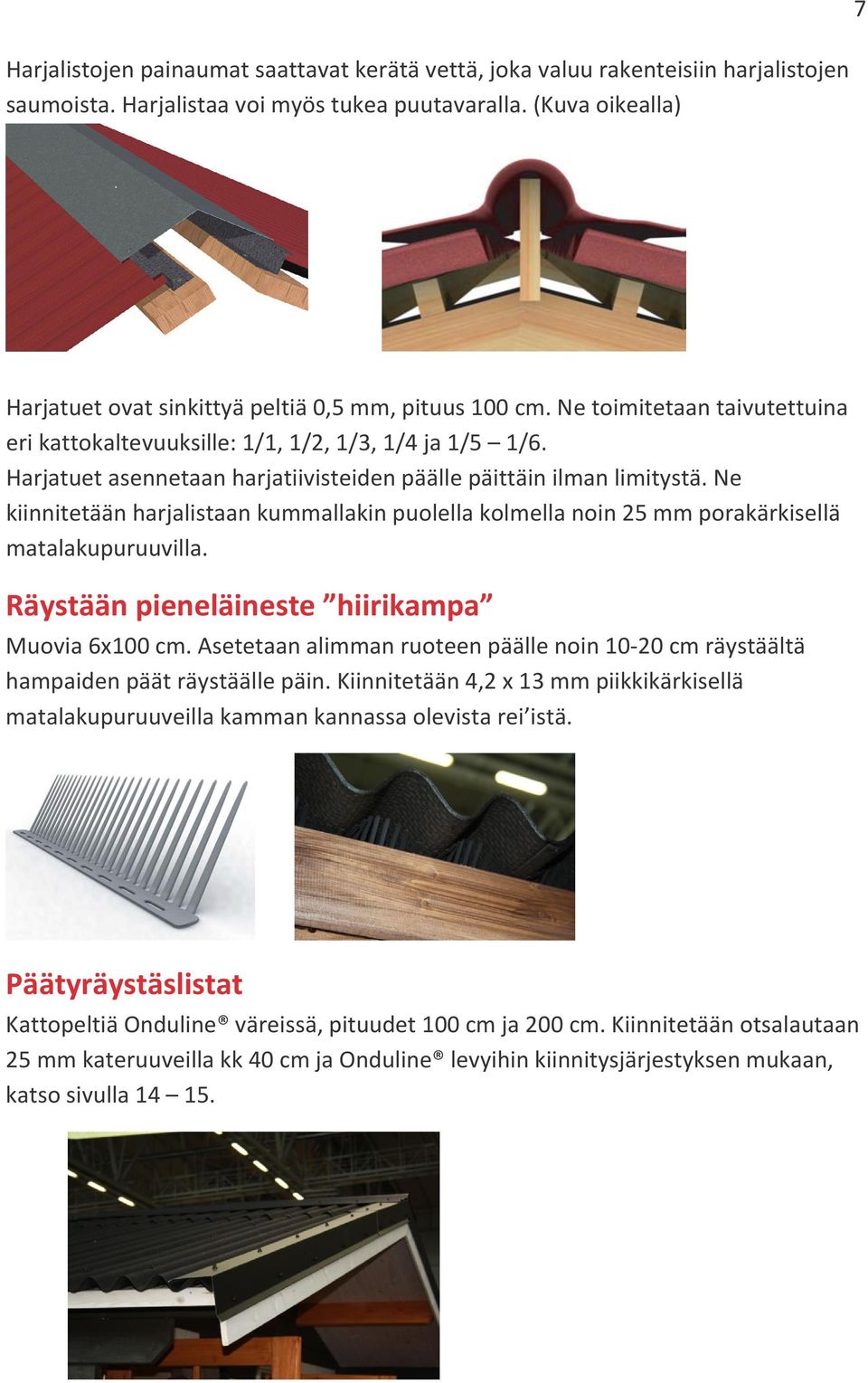

7 7 Harjalistojen painaumat saattavat kerätä vettä, joka valuu rakenteisiin harjalistojen saumoista. Harjalistaa voi myös tukea puutavaralla. (Kuva oikealla) Harjatuet ovat sinkittyä peltiä 0,5 mm, pituus 100 cm. Ne toimitetaan taivutettuina eri kattokaltevuuksille: 1/1, 1/2, 1/3, 1/4 ja 1/5 1/6. Harjatuet asennetaan harjatiivisteiden päälle päittäin ilman limitystä. Ne kiinnitetään harjalistaan kummallakin puolella kolmella noin 25 mm porakärkisellä matalakupuruuvilla. Räystään pieneläineste hiirikampa Muovia 6x100 cm. Asetetaan alimman ruoteen päälle noin cm räystäältä hampaiden päät räystäälle päin. Kiinnitetään 4,2 x 13 mm piikkikärkisellä matalakupuruuveilla kamman kannassa olevista rei istä. Päätyräystäslistat Kattopeltiä Onduline väreissä, pituudet 100 cm ja 200 cm. Kiinnitetään otsalautaan 25 mm kateruuveilla kk 40 cm ja Onduline levyihin kiinnitysjärjestyksen mukaan, katso sivulla

8 8 Levyn päädyn liitoskappale seinään Mustaa PP-muovia, pituus 940 mm, paksuus 1,4 mm. Toinen puoli Onduline profiililla, toinen sileä. Välillä taittolinja, joten se sopii kaikille kattokaltevuuksille. Levyjen sivu liitetään seinään jiirilistoilla. Vilpe putkille yhteensopiva läpivienti Vilpe/Onduline läpivientiosa koostuu palasta Onduline profiilia ja kypärästä, jonka päälle sopivat kaikki Vilpen jyrkän katon putkiosat. Vilpe putket Toimitamme myös kaikkia Vilpen jyrkän katon putkia, esim. huippuimureita.

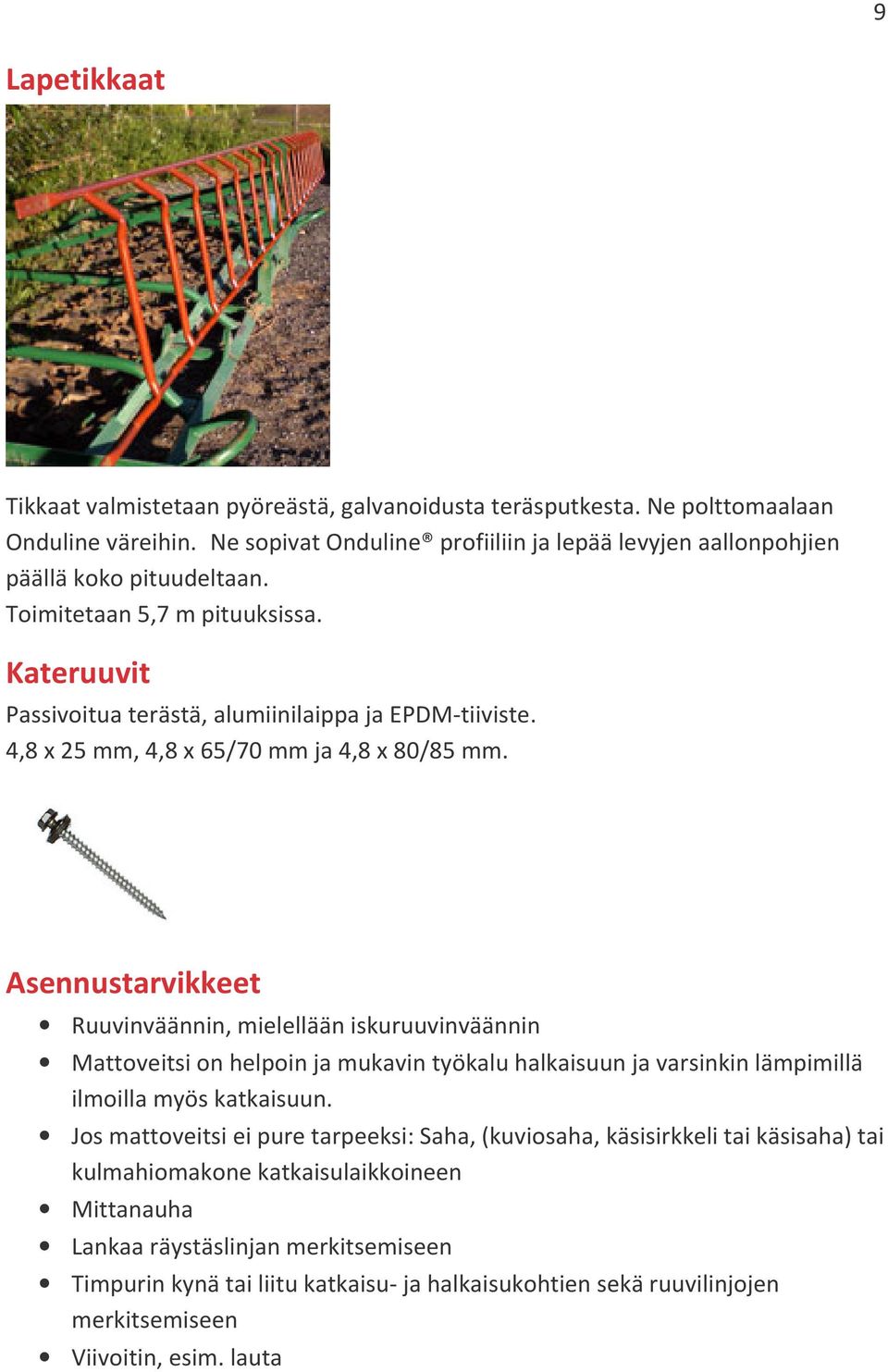

9 9 Lapetikkaat Tikkaat valmistetaan pyöreästä, galvanoidusta teräsputkesta. Ne polttomaalaan Onduline väreihin. Ne sopivat Onduline profiiliin ja lepää levyjen aallonpohjien päällä koko pituudeltaan. Toimitetaan 5,7 m pituuksissa. Kateruuvit Passivoitua terästä, alumiinilaippa ja EPDM-tiiviste. 4,8 x 25 mm, 4,8 x 65/70 mm ja 4,8 x 80/85 mm. Asennustarvikkeet Ruuvinväännin, mielellään iskuruuvinväännin Mattoveitsi on helpoin ja mukavin työkalu halkaisuun ja varsinkin lämpimillä ilmoilla myös katkaisuun. Jos mattoveitsi ei pure tarpeeksi: Saha, (kuviosaha, käsisirkkeli tai käsisaha) tai kulmahiomakone katkaisulaikkoineen Mittanauha Lankaa räystäslinjan merkitsemiseen Timpurin kynä tai liitu katkaisu- ja halkaisukohtien sekä ruuvilinjojen merkitsemiseen Viivoitin, esim. lauta

10 Varastointi Suomessa Onduline varastoidaan ongelmitta ulkona auringon alla. Jos aurinko porottaa kovasti hellepäivänä, pehmentynyt bitumi saattaa silti tarrata levyjä toisiinsa, joten Onduline levyjä on hyvä varastoida varjoisassa paikassa kesähelteillä. Onduline kappaleiden sijoitus Asennus aloitetaan vallitsevan tuulen alapuolelta eli pohjoisesta kaakosta. Lappeilla 10 Joka toinen levyrivi aloitetaan pituussuuntaan halkaistulla levyllä, jotta peräkkäisten levyrivien pituussaumat sijoittuvat lomittain. Tällöin kulmasaumoihin tulee kolme eikä neljä päällekkäistä levyä. Samalla paranevat vesitiiviys ja rakenteen jäykkyys. Räystäillä Onduline levyjen päädyt sijoitetaan noin 1-7 cm räystään yli tippanokaksi. Pingotetaan lanka halutulle etäisyydelle räystästä pitkin, jotta levyt saadaan samaan linjaan. Tippanokan pituus valitaan niin, että sadevesi valuu sadekouruun.

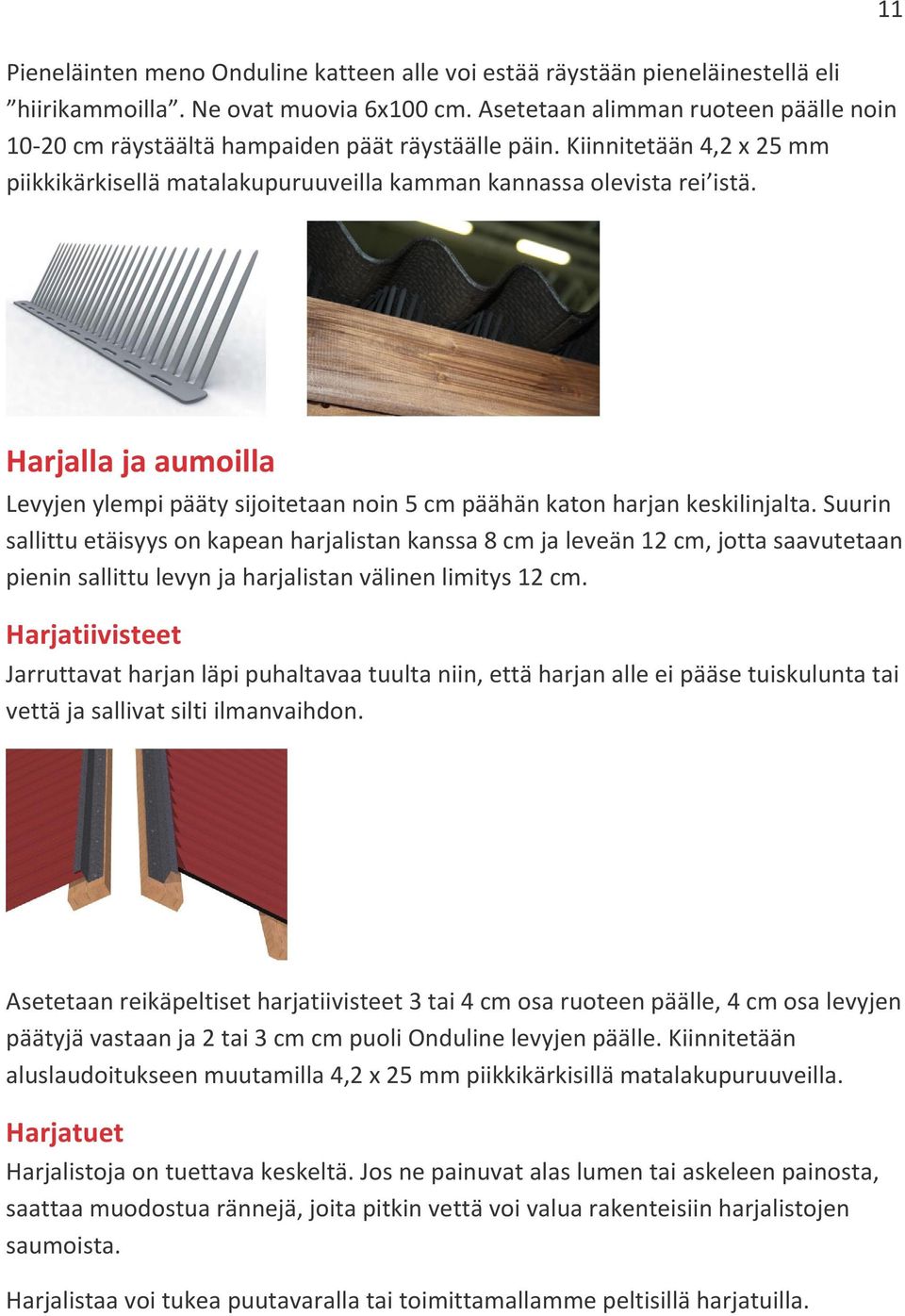

11 Pieneläinten meno Onduline katteen alle voi estää räystään pieneläinestellä eli hiirikammoilla. Ne ovat muovia 6x100 cm. Asetetaan alimman ruoteen päälle noin cm räystäältä hampaiden päät räystäälle päin. Kiinnitetään 4,2 x 25 mm piikkikärkisellä matalakupuruuveilla kamman kannassa olevista rei istä. 11 Harjalla ja aumoilla Levyjen ylempi pääty sijoitetaan noin 5 cm päähän katon harjan keskilinjalta. Suurin sallittu etäisyys on kapean harjalistan kanssa 8 cm ja leveän 12 cm, jotta saavutetaan pienin sallittu levyn ja harjalistan välinen limitys 12 cm. Harjatiivisteet Jarruttavat harjan läpi puhaltavaa tuulta niin, että harjan alle ei pääse tuiskulunta tai vettä ja sallivat silti ilmanvaihdon. Asetetaan reikäpeltiset harjatiivisteet 3 tai 4 cm osa ruoteen päälle, 4 cm osa levyjen päätyjä vastaan ja 2 tai 3 cm cm puoli Onduline levyjen päälle. Kiinnitetään aluslaudoitukseen muutamilla 4,2 x 25 mm piikkikärkisillä matalakupuruuveilla. Harjatuet Harjalistoja on tuettava keskeltä. Jos ne painuvat alas lumen tai askeleen painosta, saattaa muodostua rännejä, joita pitkin vettä voi valua rakenteisiin harjalistojen saumoista. Harjalistaa voi tukea puutavaralla tai toimittamallamme peltisillä harjatuilla.

12 12 Peltinen harjatuki asetetaan levyjen ja harjatiivisteiden päälle ja kiinnitetään harjatiivisteisiin muutamilla porakärkisillä 4,2 x 25 mm matalakupuruuveilla jäykkyyden parantamiseksi. Harjalistat asetetaan levyjen ja harjatukien päälle vähintään 12,5 cm limityksellä ja kiinnitetään kummallakin puolella joka toiseen aaltoon. Päädyissä Levyjen reunimmaisen aallon ylitys Päätyjen puoleiset Onduline levyt asennetaan niin, että uloin aalto ylettyy puolen aallon verran päätyräystään ulkopuolelle. Uloimman aallon reuna toimii tällöin tippanokkana, joka suojaa otsalautaa vedeltä. Uloin aalto ei välttämättä tarvitse tukea.

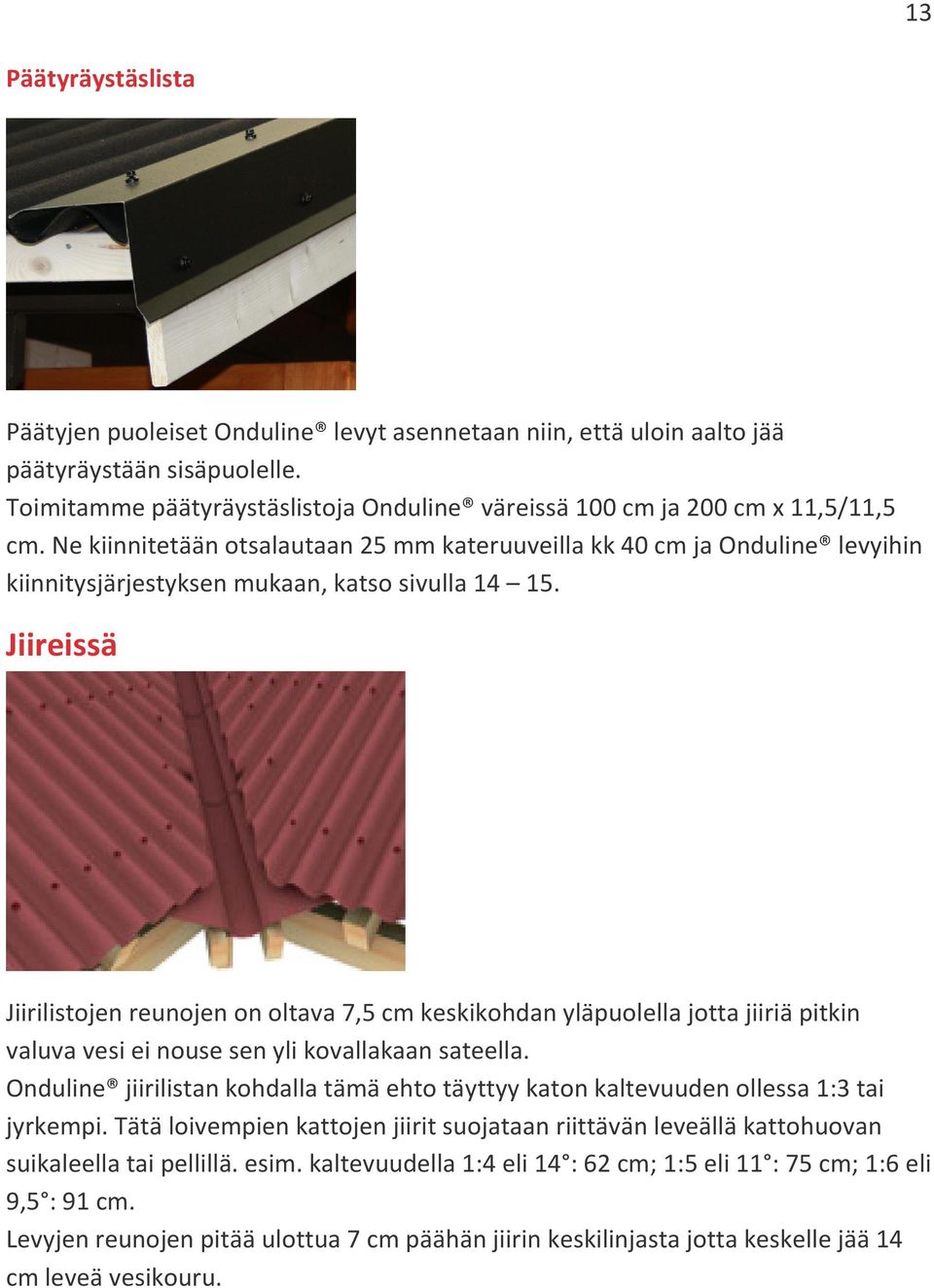

13 13 Päätyräystäslista Päätyjen puoleiset Onduline levyt asennetaan niin, että uloin aalto jää päätyräystään sisäpuolelle. Toimitamme päätyräystäslistoja Onduline väreissä 100 cm ja 200 cm x 11,5/11,5 cm. Ne kiinnitetään otsalautaan 25 mm kateruuveilla kk 40 cm ja Onduline levyihin kiinnitysjärjestyksen mukaan, katso sivulla Jiireissä Jiirilistojen reunojen on oltava 7,5 cm keskikohdan yläpuolella jotta jiiriä pitkin valuva vesi ei nouse sen yli kovallakaan sateella. Onduline jiirilistan kohdalla tämä ehto täyttyy katon kaltevuuden ollessa 1:3 tai jyrkempi. Tätä loivempien kattojen jiirit suojataan riittävän leveällä kattohuovan suikaleella tai pellillä. esim. kaltevuudella 1:4 eli 14 : 62 cm; 1:5 eli 11 : 75 cm; 1:6 eli 9,5 : 91 cm. Levyjen reunojen pitää ulottua 7 cm päähän jiirin keskilinjasta jotta keskelle jää 14 cm leveä vesikouru.

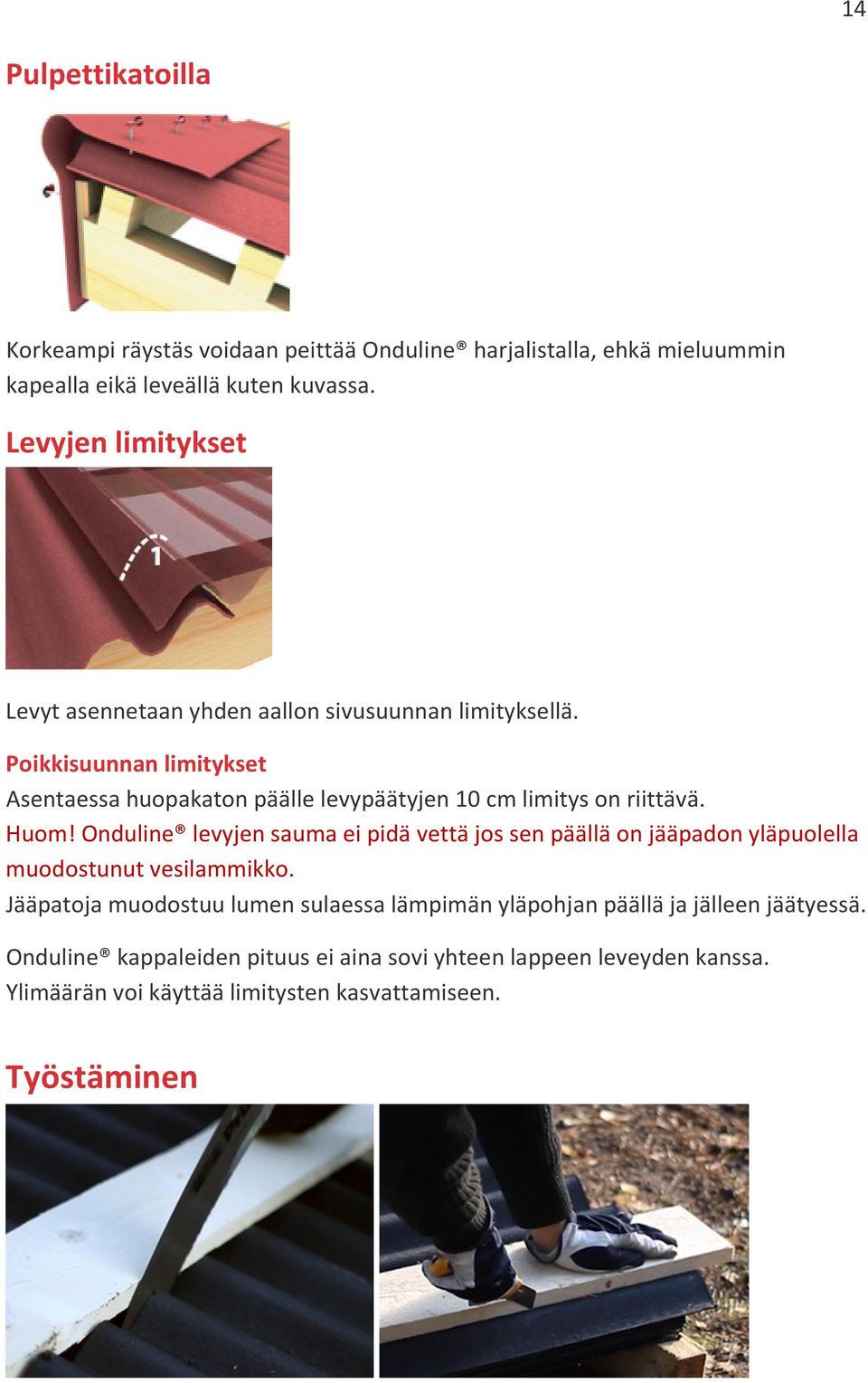

14 14 Pulpettikatoilla Korkeampi räystäs voidaan peittää Onduline harjalistalla, ehkä mieluummin kapealla eikä leveällä kuten kuvassa. Levyjen limitykset Levyt asennetaan yhden aallon sivusuunnan limityksellä. Poikkisuunnan limitykset Asentaessa huopakaton päälle levypäätyjen 10 cm limitys on riittävä. Huom! Onduline levyjen sauma ei pidä vettä jos sen päällä on jääpadon yläpuolella muodostunut vesilammikko. Jääpatoja muodostuu lumen sulaessa lämpimän yläpohjan päällä ja jälleen jäätyessä. Onduline kappaleiden pituus ei aina sovi yhteen lappeen leveyden kanssa. Ylimäärän voi käyttää limitysten kasvattamiseen. Työstäminen

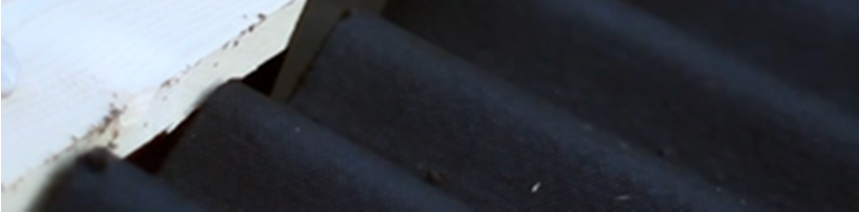

15 15 Onduline työstää mukavimmin mattoveitsellä, varsinkin lämpimillä ilmoilla. Voi joko leikata levyn läpi tai rispata kunnolla ja taivuttaa levyä. Jos mattoveitsi ei pure tarpeeksi, voi käyttää sahaa tai katkaisulaikkaa. Käyttäessä kuviosahaa, levyt sahataan alapuoli ylöspäin jolloin nukka kertyy levyn alapuolelle ja yläpuolen sahausjälki on siisti. Kuviosahalla, käsisirkkelillä ja kulmahiomakoneella katkaisee tai halkaisee useamman levyn kerrallaan. Työstäminen pistosahalla toimii parhaiten kylmällä ilmalla ja sahaamalla mahdollisimman vaakasuoraan. Terään mahdollisesti tarttuva bitumi poistetaan lakkabensiinillä tai öljyllä. Katkaistaessa, joko lauta tai toisen Onduline levyn pää toimii viivoittimena. Kiinnitys Oikein asennettuna Onduline katto kestää jopa 200 km/t eli 55 m/s tuulen. Onduline kiinnitetään aluslaudoitukseen levyjen aaltojen harjoilta 11 kateruuvilla per levy ja kymmenellä per harjalista. Reunimmaiset levyt kiinnitetään lisäksi 3-5 ruuvilla päätyräystään kohdalla. Ruuvien pituudet Onduline levyn korkeus aallon harjalta pohjaan on 38 mm. Levysaumoissa on yksi 3 mm levy lisää ja kulmasaumoissa sekä sauman ja harjalistan liitoskohdissa kaksi levyä. Onduline katteen paksuus on siis 41 mm saumoissa ja 44 mm kaksoissaumoissa. Asentaessa yksinkertaisen rullahuovan päälle käytetään 70 mm ruuveja (aktiiviosa 65 mm) paitsi kaksoissaumojen kohdalla, joissa käytetään 85 mm (aktiiviosa 80 mm) ruuveja. Ruuvit uppoavat puuhun mm.

16 Asentaessa palahuovan tai kaksinkertaisen rullahuovan päälle käytetään 85 mm ruuveja (aktiiviosa 80 mm) kaikkien saumojen kohdalla ja 70 mm ruuveja (aktiiviosa 65 mm) paikoissa, joissa on yksi levykerros. Ruuvit uppoavat puuhun mm. Joskus huopakerroksia on useita. Silloin käytetään 85 mm ruuveja. Huomioitava kiinnittäessä Ole tarkkana, ettet kiinnittäessä paina levyä niin, että aallot painuvat. Tällöin levy levenee, mitta ei enää täsmää ja levyrivit menevät vinoon. Mikäli haluat ruuvien olevan aivan suorissa riveissä, merkitse ruuvilinjat timpurin kynällä tai liidulla. Käytä viivoittimena esim. laudanpätkää. Jos satut ruuvaamaan ruoteiden väliin, voit tukkia reiän bitumitiivistysmassalla tai kuviosahan levyistä irrottamalla nukalla. Pyöritä nukasta pieni pallo sormien välissä ja tuki reikä huolellisesti. Ohjeiden vastainen kiinnitys nauloilla Jos näiden ohjeiden vastaisesti naulaat Onduline levyjä, kiinnitä levyjen päädyt jokaiseen aaltoon, käytä yhteensä 20 kampanaulaa per levy ja aseta noin Ø 14 mm brikka naulojen päiden alle, jotta kosketuspinta levyyn tai listaan tulee riittäväksi eikä naulan pää repeydy levyn tai listan läpi kovassa tuulessa. Nauloilla on taipumus päästää otettaan puusta ja nousta ylös, joten emme suosittele tätä ratkaisua. Levyjen kiinnitysjärjestys Ruuvit kiinnitetään seuraavalla sivulla olevan kuvan mukaisessa järjestyksessä. X merkit osoittavat kohtia, joissa levy kiinnitetään joko yhdessä toisen levyn tai harjalistan kanssa tai tippapeltiin. 16

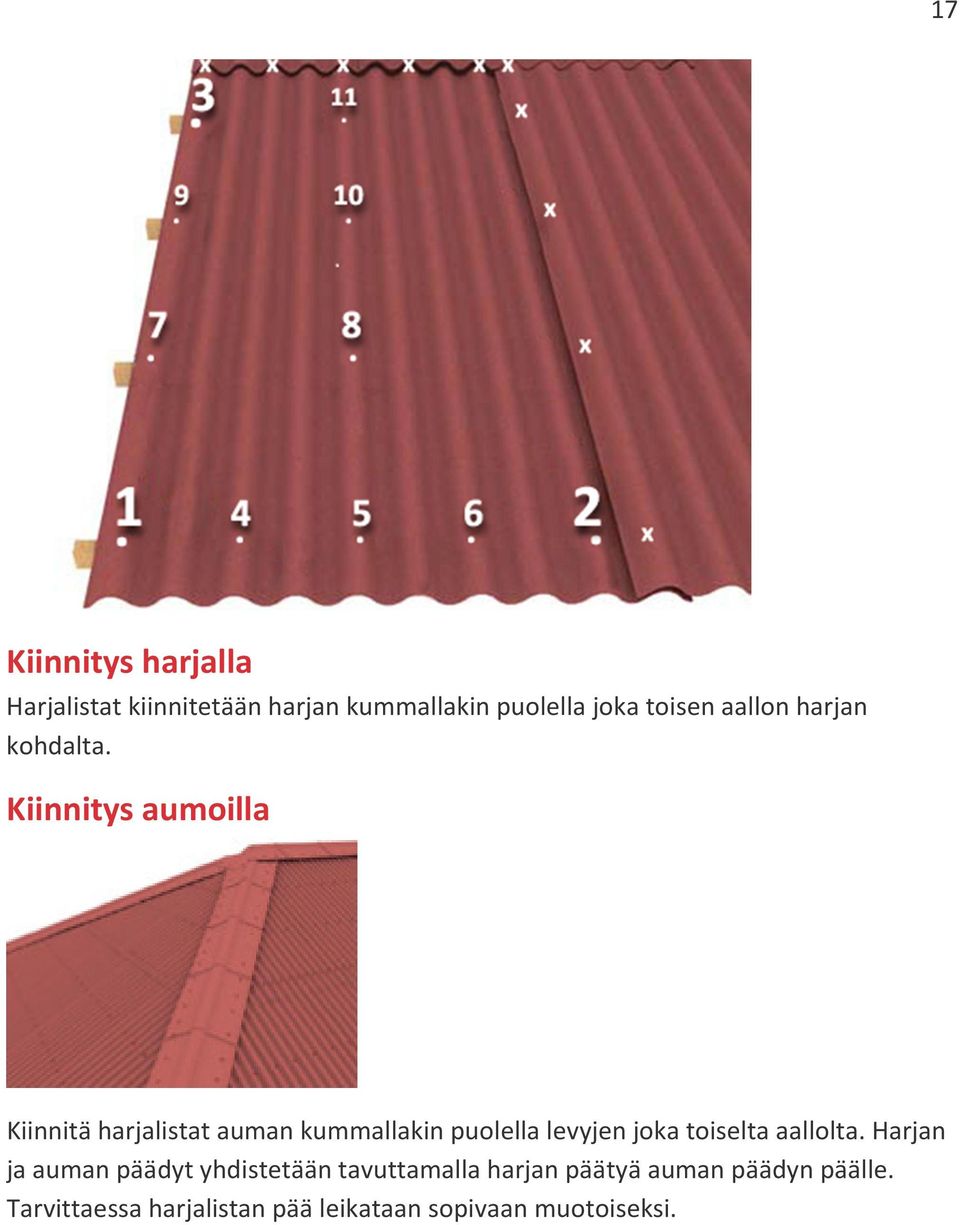

17 17 Kiinnitys harjalla Harjalistat kiinnitetään harjan kummallakin puolella joka toisen aallon harjan kohdalta. Kiinnitys aumoilla Kiinnitä harjalistat auman kummallakin puolella levyjen joka toiselta aallolta. Harjan ja auman päädyt yhdistetään tavuttamalla harjan päätyä auman päädyn päälle. Tarvittaessa harjalistan pää leikataan sopivaan muotoiseksi.

18 18 Kiinnitys jiireissä Kiinnitä jiirilistat jiirin kummallakin puolella levyjen joka toiselta aallolta. Harja- ja räystästiivisteet Reikäpellistä valmistetut Z-muotoiset harjatiivisteet ja räystään hiirikammat kiinnitetään ruoteeseen 25 mm TORX- matalakupuruuveilla, joita toimitamme. Liitokset ja läpiviennit Seinäliitos Liitä levyjen reuna seinään joko Onduline jiirilistalla tai räystäspellillä. Liitä vastaavasti levyjen pääty muovisella Onduline liitoskappaleella. Vesieristä liitos massalla ja/tai kermillä jos on olemassa vaara, että vettä valuu pitkin seinää.

19 19 Liitos muurattuun hormiin Levyt leikataan muotoon ja asennetaan hormin juuren ympäri. Tämän jälkeen hormi pellitetään harjaan saakka, mikä katemateriaalista riippumatta on ainoa kestävä ratkaisu Suomen olosuhteissa. Liitos elementtisavupiippuun Noudatetaan valmistajan ohjeita.

20 Vilpe putkille yhteensopiva läpivienti Läpivienti asennetaan levyjen päätyjen liitoskohtaan niin, että se tulee ylemmän levyn alle ja alemman levyn päälle. Alempaan levyyn työstetään yläreunasta lähtien kolo kypärän kohdalta, johon putkiosa sopii. 20 Onduline katon huolto ja käyttöikä Onduline katon käyttöikä Suomen ilmastossa on kokemuksen mukaan noin vuotta etelässä ja vuotta pohjoisessa, jonka jälkeen auringon UV-säteet ovat haurastuttaneet sitä niin, että sen päällä ei enää voi kävellä. Taloudellisin tapa pitää Onduline kattoa kunnossa on vaihtaa levyt ja harjalistat 30 vuoden välein. Onduline katon voi halutessa maalata huopakattomaalilla. Maalaus antaa lisäsuojaa auringon UV-säteitä vastaan ja pidentää katon käyttöikää. Sammaleen, lehtien yms. säännöllinen poistaminen estää katon ennenaikaista vanhenemista.
