MBR kalvosuodatus käyttöön Taskilassa Sofia Risteelä Diplomityöntekijä, Oulun Vesi Pohjois Suomen vesihuoltopäivät 15.11.

1 MBR kalvosuodatus käyttöön Taskilassa Sofia Risteelä Diplomityöntekijä, Oulun Vesi Pohjois Suomen vesihuoltopäivät , Ruka Jätevedenpuhdistus on keskittynyt Ouluun, Taskilaan Lupaehdot puhdistetulle jätevedelle Taskila: BOD 7ATU 15 mg/l P kok 0,5 mg/l Poistoteho P kok, BOD 7ATU 90 % N kok 20 mg/l (*) Poistoteho N kok 70 % (*) (* voimassa, kun T pros. > 12 C) + VnA 888/2006 ehdot (SS ja COD) Siirtoviemärit: vuorokauden keskivirtaama Taskilaan m 3 /vrk huippuvirtaama yli m 3 /vrk typenpoiston tehostamiseksi MBR hanke 1

2 MBR tekniikka MBR = Membrane BioReactor = kalvobioreaktori MBR prosessi on puhdistusmenetelmä, joka yhdistää aktiivilieteprosessiin perustuvan orgaanisen aineen poiston sekä kalvosuodatukseen perustuvan mekaanisen lietteen erottamisen. Perinteisessä aktiivilieteprosessissa lietteen erottaminen tapahtuu jälkiselkeytyksessä laskeuttamalla. MBR prosessissa puhdistettu vesi johdetaan sellaisenaan pois laitokselta puhdistettuna jätevetenä ja erotettu liete palautetaan takaisin prosessiin. Nykyinen prosessi vs. MBR noin 35% tulovirtaamasta 2

MBR hyödyt: pieni tilantarve yhdistelmäprosessi puhdistustulokset energiatehokkuus kalvoasennukset ja tarkistukset vko 27 ja 28 glyseriinihuuhtelut ja kuplatestit automaatiotestaukset ja

3 MBR hyödyt: pieni tilantarve yhdistelmäprosessi puhdistustulokset energiatehokkuus kalvoasennukset ja tarkistukset vko 27 ja 28 glyseriinihuuhtelut ja kuplatestit automaatiotestaukset ja sekvenssimuutokset viikosta 29 alkaen ilmastusaltaan täyttö jätevedellä vko 34 jätevesi MBR altaille vko 35 MBR ajossa ympäri vuorokauden alkaen (vko 40) häiriötön koekäyttö vastaanottotarkastus kesäajan takuuajo (performance test) tulossa: talviajan takuuajo Käyttöönotto, heinäkuu lokakuu Laajennusurakan urakkakustannukset olivat noin 13 M, josta kalvotoimituksen osuus noin 2,9 M 3

ZeeWeed kuitu ZeeWeed onttokuidun rakenne: tukirakenne (nylon)

ja sisähalkaisija 0,8 mm huokoskoko 0,04 µm (40 nm) kalvo

kolloidit) liukoiset aineet eivät poistu kalvot on upotettuna

paineella (~350 mbar) kalvon läpi kuidun keskelle kalvot ovat

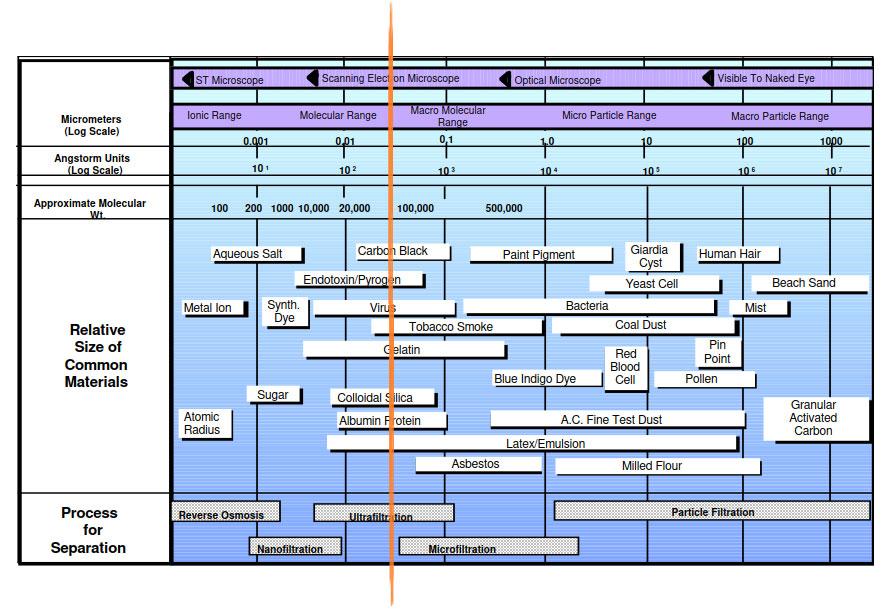

4 ZeeWeed kuitu ZeeWeed onttokuidun rakenne: tukirakenne (nylon) membraani (PVDF, polyvinyylideenifluoridi) ulkohalkaisija 1,9 mm ja sisähalkaisija 0,8 mm huokoskoko 0,04 µm (40 nm) kalvo suodattaa kaikki yli 40 nm kokoiset hiukkaset (kiintoaineet ja kolloidit) liukoiset aineet eivät poistu kalvot on upotettuna jäteveteen suodatussuunta ulkoa sisälle vesi imetään pienellä paineella (~350 mbar) kalvon läpi kuidun keskelle kalvot ovat herkkiä suurille partikkeleille ja mekaaniselle kulutukselle hienovälppäys (2 mm) Kalvosuodatus 4

Taskilan MBR 4 linjaa 8 kasettia / linja, yhteensä 32 kasettia asennettu 1424

modulia / kasetti vajaita kasetteja yhteensä 8 kpl (2 per linja) 34 modulia /kasetti

MBR kasetti ja modulit kasetin mitat: k: 261,5 cm l: 174,5 cm s: 212,2 cm modulin

5 Taskilan MBR 4 linjaa 8 kasettia / linja, yhteensä 32 kasettia asennettu 1424 modulia, 356 per linja täyteen ladattuja kasetteja yhteensä 24 kpl (6 per linja) 48 modulia / kasetti vajaita kasetteja yhteensä 8 kpl (2 per linja) 34 modulia /kasetti modulissa noin 2880 kuitua suodatuspinta ala yhteensä m 2 (34,4 m 2 / moduli) MBR kasetti ja modulit kasetin mitat: k: 261,5 cm l: 174,5 cm s: 212,2 cm modulin mitat: k: 219,8 cm l: 84,4 cm s: 4,9cm vajaa kasetti (34 modulia) täysi kasetti (48 modulia) 5

6 MBR linja MBR yksikön rakenne: 1. ilmastusallas 2. MBR kalvoallas 3. permeattipumppu 4. MBR ilmastusilmakompressori 5. permeaatti ja ilmalinja 6. ohjausjärjestelmä Ilmastusaltaat Esiselkeytyksestä MBR tulovirtaama johdetaan 2 mm hienovälppien läpi ilmastusaltaille. Seitsemän lohkoa: lohkot 1 2 ovat anoksisia (sekoittimet) lohkot 3 5 ovat hapellisia tai anoksisia (ilmastuslautaset ja sekoittimet) lohkot 6 7 ovat hapellisia (ilmastuslautaset) Kiintoainepitoisuus korkeampi kuin perinteisissä ilmastusaltaissa, mg/l. Liete nostetaan kierrätyspumpuilla MBR linjoille (kuilupumput) 3 kierrätyspumppua per ilmastuslinja MBR linjoilta liete kiertää ylivuotona takaisin ilmastuslinjoille kierrätyssuhde % 6

7 ilmastusaltaat 2 x m 3 MBR altaat 4 x 280 m 3 7

Suodatussykli Suodatussyklin pituus noin 12 minuuttia suodatus 11 min o virtaama 216 m 3 /h (talvi) tai o 288 m 3 /h (välikausi ja kevät) ilmanpoisto permeaattilinjasta 15 sekuntia vastavirtahuuhtelu

vaikuttaa ilmastusaltaan pintaan, jonka mukaan lasketaan tarvittavien MBR linjojen lukumäärä.

8 Suodatussykli Suodatussyklin pituus noin 12 minuuttia suodatus 11 min o virtaama 216 m 3 /h (talvi) tai o 288 m 3 /h (välikausi ja kevät) ilmanpoisto permeaattilinjasta 15 sekuntia vastavirtahuuhtelu tai relaxointi 30 sekuntia o permeaattipumpun suunta käännetään kalvoille päin o virtaama 416 m 3 /h Suodatuksessa on yhtä aikaa 2 4 linjaa suodatustarpeen mukaan MBR yksikköön tuleva virtaama vaikuttaa ilmastusaltaan pintaan, jonka mukaan lasketaan tarvittavien MBR linjojen lukumäärä. linjan lepotila: standby tila Suodattimien normaali kapasiteetti 216 m 3 /h keskiarvovirtaama ADF = 864 m 3 /h ADF = 4 x 216 m 3 /h Talvikausi veden lämpötila <10 C Maksimikapasiteetti M2DF = 1152 m 3 /h M2DF = 4 x 288 m 3 /h sallittu 48 h rajoitus 216 m 3 /h (24 h ajan) Hetkellinen maksimikapasiteetti yksi linja pesussa PHF = 1173 m 3 /h PHF = 3 x 391 m 3 /h sallittu 1 h rajoitus 216 m 3 /h ADF = average daily flow = keskiarvovirtaama M2DF = maximum two daily flow = maksimivirtaama PHF = peak hourly flow = hetkellinen maksimivirtaama 8

Suodattimien normaali kapasiteetti 288 m 3 /h Keskiarvovirtaama ADF = 864 m 3 /h ADF = 3 x 288 m 3 /h Välikausi, veden lämpötila 10 C t < 12 C Maksimikapasiteetti M2DF = 1152 m 3 /h M2DF = 4 x 288 m

9 Suodattimien normaali kapasiteetti 288 m 3 /h Keskiarvovirtaama ADF = 864 m 3 /h ADF = 3 x 288 m 3 /h Välikausi, veden lämpötila 10 C t < 12 C Maksimikapasiteetti M2DF = 1152 m 3 /h M2DF = 4 x 288 m 3 /h sallittu 48 h rajoitus 3 x 288 m 3 /h (24 h ajan) Hetkellinen maksimikapasiteetti yksi linja pesussa PHF = 1173 m 3 /h PHF = 3 x 391 m 3 /h sallittu 1 h rajoitus 288 m 3 /h ADF = average daily flow = keskiarvovirtaama M2DF = maximum two daily flow = maksimivirtaama PHF = peak hourly flow = hetkellinen maksimivirtaama Suodattimien normaali kapasiteetti 288 m 3 /h keskiarvovirtaama ADF = 864 m 3 /h ADF = 3 x 288 m 3 /h Kesäkausi veden lämpötila 12 C Maksimikapasiteetti M2DF = 1760 m 3 /h M2DF = 4 x 440 m 3 /h sallittu 48 h rajoitus 288 m 3 /h (24 h ajan) Hetkellinen maksimikapasiteetti yksi linja pesussa PHF = 1764 m 3 /h PHF = 3 x 588 m 3 /h sallittu 1 h rajoitus 288 m 3 /h ADF = average daily flow = keskiarvovirtaama M2DF = maximum two daily flow = maksimivirtaama PHF = peak hourly flow = hetkellinen maksimivirtaama 9

MBR ilmastus 3 AtlasCopcon kompressoria 1 tai 2 tuottaa ilmaa kerrallaan suuri virtaama pienellä paineella Ilma johdetaan kasetin alle jakautuu tasaisesti kalvoille isot kuplat heiluttavat kalvoja

10 MBR ilmastus 3 AtlasCopcon kompressoria 1 tai 2 tuottaa ilmaa kerrallaan suuri virtaama pienellä paineella Ilma johdetaan kasetin alle jakautuu tasaisesti kalvoille isot kuplat heiluttavat kalvoja Kolme merkittävää tehtävää: 1. kalvojen liike irrottaa kiintoainetta kalvojen pinnalta, estää likaantumista 2. liete ei laskeudu 3. liete tasoittuu Kaksi ilmastustarpeen tasoa : LeapLo ja LeapHi Kalvojen puhtaanapito 1. Vastavirtahuuhtelu ja ilmastus irrottaa kiintoaineen kalvon pinnalta 2. Ylläpitopesu (maintenance clean, MC) kemiallinen pesu natriumhypokloriitti (orgaaninen lika) tai sitruunahappo (epäorgaaninen lika, saostuminen) 1 3 krt viikossa 3. Liuotuspesu (recovery clean, RC) kemiallinen pesu altaiden tyhjennyksellä ja liuotuksella natriumhypokloriitti (orgaaninen lika) tai sitruunahappo (epäorgaaninen lika, saostuminen) 1 2 krt vuodessa 10

11 Lupaehdot MBR lokakuu BOD7 15 mgo2/l 1,4 mgo2/l Kok.P 0,5 mgp/l <0,05 mgp/l (labra) 0,04 mgp/l (online) CODcr 125 mgo2/l 27,4 mgo2/l Kiintoaine 35 mgss/l <2,0 mgss/l (labra) 0,1 mgss/l (online) Kok.N 20 mgn/l 32,7 mgn/l ,7 27,4 15 1,4 0,5 0,04 0, BOD7 Kok.P CODcr Kiintoaine Kok.N Lupaehdot MBR lokakuu Puhdistustuloksia Puhdistustuloksia MBR lähtevä Jälkisuodattimelta lähtevä MBR lähtevä E. Coli [mpn/100ml] < < Kokonaispesäkeluku (+22 C, 68h) [pmy/ml] Enterokokit [pmy/100ml] Kokonaispesäkeluku (+36 C, 44h) [pmy/ml] < 1 14 < Jälkisuodattimelta lähtevä

12 KIITOS! 12
