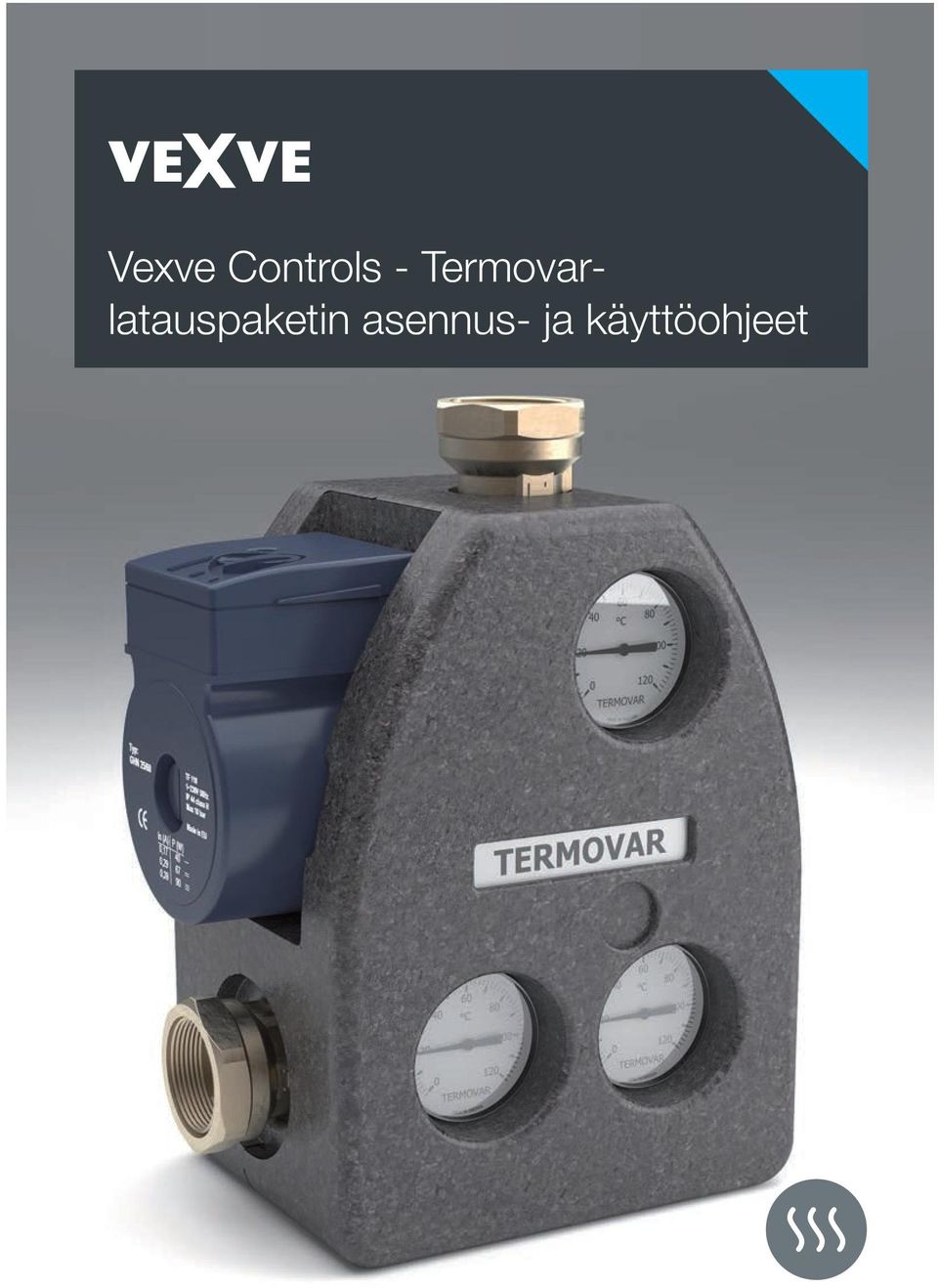

1 Vexve Controls - Termovarlatauspaketin asennus- ja käyttöohjeet

2 Termovar latauspaketti Koot Rp 25 / Rp 32 / Cu 28 EPP eristeellä Takaisku- ja vapaavirtausventtiili vakiovarusteena. (Ominaisuus on poistettavissa käytöstä) Saatavana laaja valikoima termostaattiosia ja savukaasuanturi 2

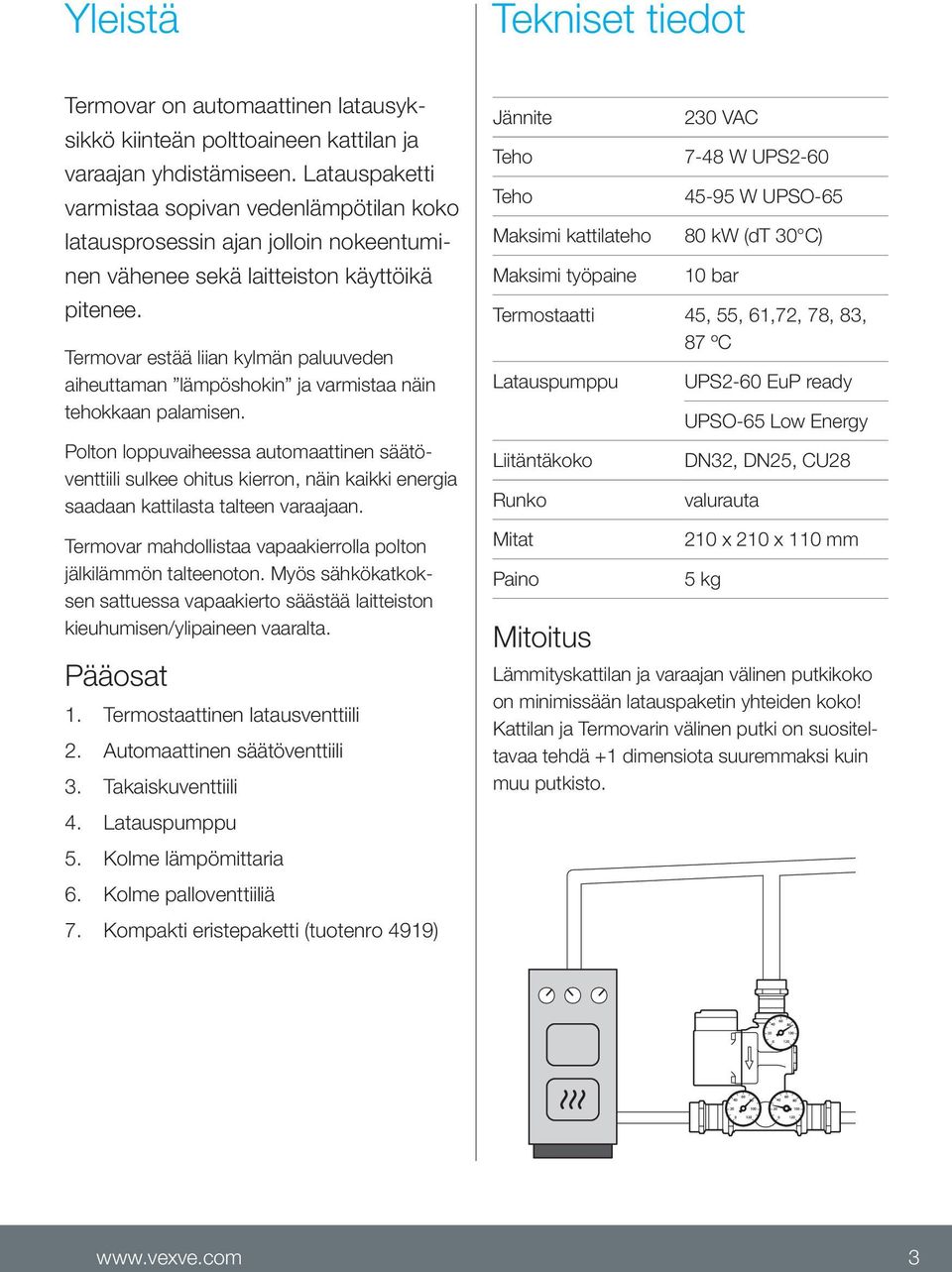

3 Yleistä Tekniset tiedot Termovar on automaattinen latausyksikkö kiinteän polttoaineen kattilan ja varaajan yhdistämiseen. Latauspaketti varmistaa sopivan vedenlämpötilan koko latausprosessin ajan jolloin nokeentuminen vähenee sekä laitteiston käyttöikä pitenee. Termovar estää liian kylmän paluuveden aiheuttaman lämpöshokin ja varmistaa näin tehokkaan palamisen. Polton loppuvaiheessa automaattinen säätöventtiili sulkee ohitus kierron, näin kaikki energia saadaan kattilasta talteen varaajaan. Termovar mahdollistaa vapaakierrolla polton jälkilämmön talteenoton. Myös sähkökatkoksen sattuessa vapaakierto säästää laitteiston kieuhumisen/ylipaineen vaaralta. Pääosat 1. Termostaattinen latausventtiili 2. Automaattinen säätöventtiili 3. Takaiskuventtiili 4. Latauspumppu 5. Kolme lämpömittaria 6. Kolme palloventtiiliä 7. Kompakti eristepaketti (tuotenro 4919) Jännite Teho Teho Maksimi kattilateho Maksimi työpaine 230 VAC 7-48 W UPS W UPSO kw (dt 30 C) 10 bar Termostaatti 45, 55, 61,72, 78, 83, 87 ºC Latauspumppu Liitäntäkoko Runko Mitat Paino Mitoitus UPS2-60 EuP ready UPSO-65 Low Energy DN32, DN25, CU28 valurauta 210 x 210 x 110 mm 5 kg Lämmityskattilan ja varaajan välinen putkikoko on minimissään latauspaketin yhteiden koko! Kattilan ja Termovarin välinen putki on suositeltavaa tehdä +1 dimensiota suuremmaksi kuin muu putkisto. 3

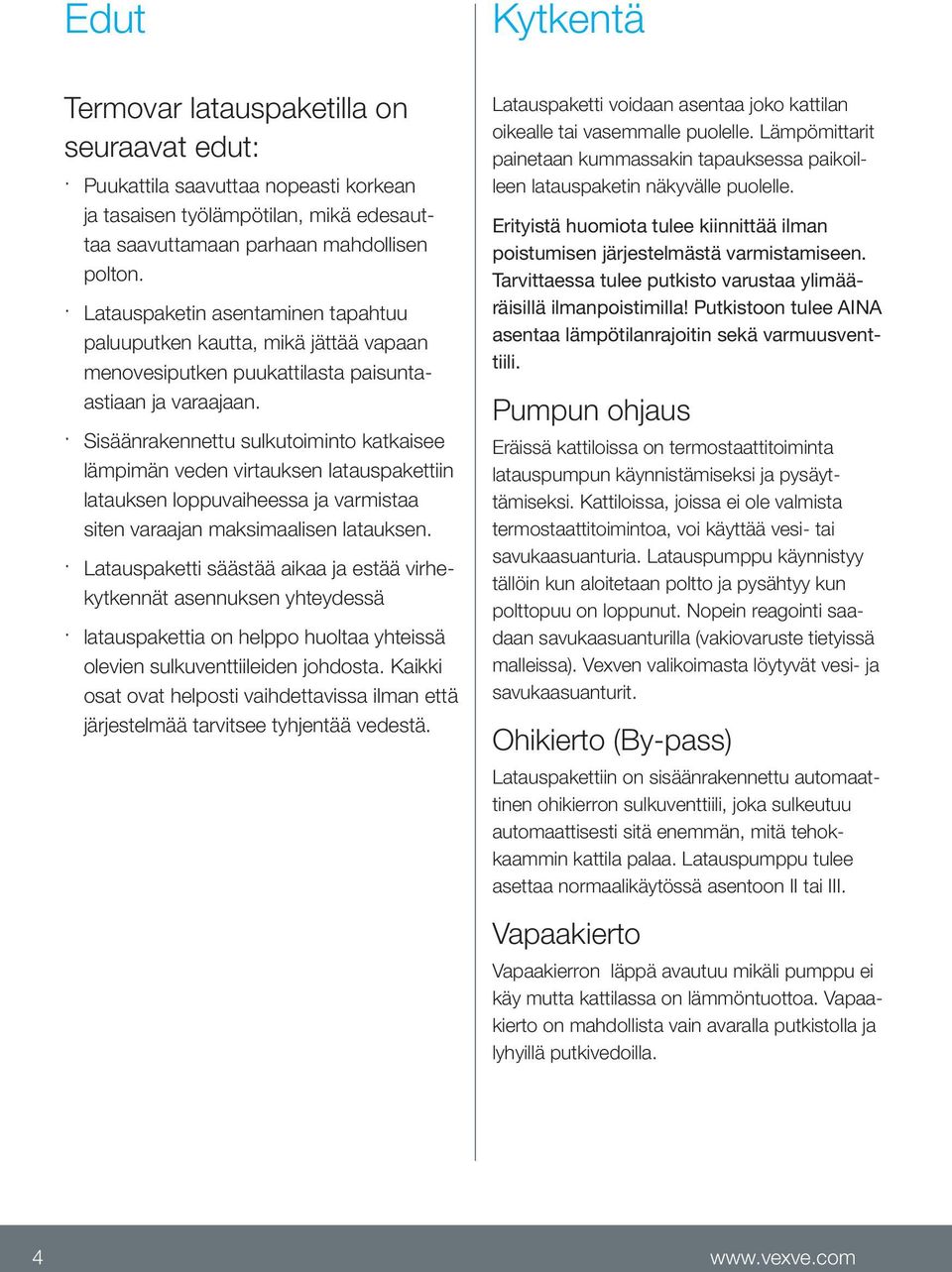

4 Edut Kytkentä Termovar latauspaketilla on seuraavat edut: Puukattila saavuttaa nopeasti korkean ja tasaisen työlämpötilan, mikä edesauttaa saavuttamaan parhaan mahdollisen polton. Latauspaketin asentaminen tapahtuu paluuputken kautta, mikä jättää vapaan menovesiputken puukattilasta paisuntaastiaan ja varaajaan. Sisäänrakennettu sulkutoiminto katkaisee lämpimän veden virtauksen latauspakettiin latauksen loppuvaiheessa ja varmistaa siten varaajan maksimaalisen latauksen. Latauspaketti säästää aikaa ja estää virhekytkennät asennuksen yhteydessä latauspakettia on helppo huoltaa yhteissä olevien sulkuventtiileiden johdosta. Kaikki osat ovat helposti vaihdettavissa ilman että järjestelmää tarvitsee tyhjentää vedestä. Latauspaketti voidaan asentaa joko kattilan oikealle tai vasemmalle puolelle. Lämpömittarit painetaan kummassakin tapauksessa paikoilleen latauspaketin näkyvälle puolelle. Erityistä huomiota tulee kiinnittää ilman poistumisen järjestelmästä varmistamiseen. Tarvittaessa tulee putkisto varustaa ylimääräisillä ilmanpoistimilla! Putkistoon tulee AINA asentaa lämpötilanrajoitin sekä varmuusventtiili. Pumpun ohjaus Eräissä kattiloissa on termostaattitoiminta latauspumpun käynnistämiseksi ja pysäyttämiseksi. Kattiloissa, joissa ei ole valmista termostaattitoimintoa, voi käyttää vesi- tai savukaasuanturia. Latauspumppu käynnistyy tällöin kun aloitetaan poltto ja pysähtyy kun polttopuu on loppunut. Nopein reagointi saadaan savukaasuanturilla (vakiovaruste tietyissä malleissa). Vexven valikoimasta löytyvät vesi- ja savukaasuanturit. Ohikierto (By-pass) Latauspakettiin on sisäänrakennettu automaattinen ohikierron sulkuventtiili, joka sulkeutuu automaattisesti sitä enemmän, mitä tehokkaammin kattila palaa. Latauspumppu tulee asettaa normaalikäytössä asentoon II tai III. Vapaakierto Vapaakierron läppä avautuu mikäli pumppu ei käy mutta kattilassa on lämmöntuottoa. Vapaakierto on mahdollista vain avaralla putkistolla ja lyhyillä putkivedoilla. 4

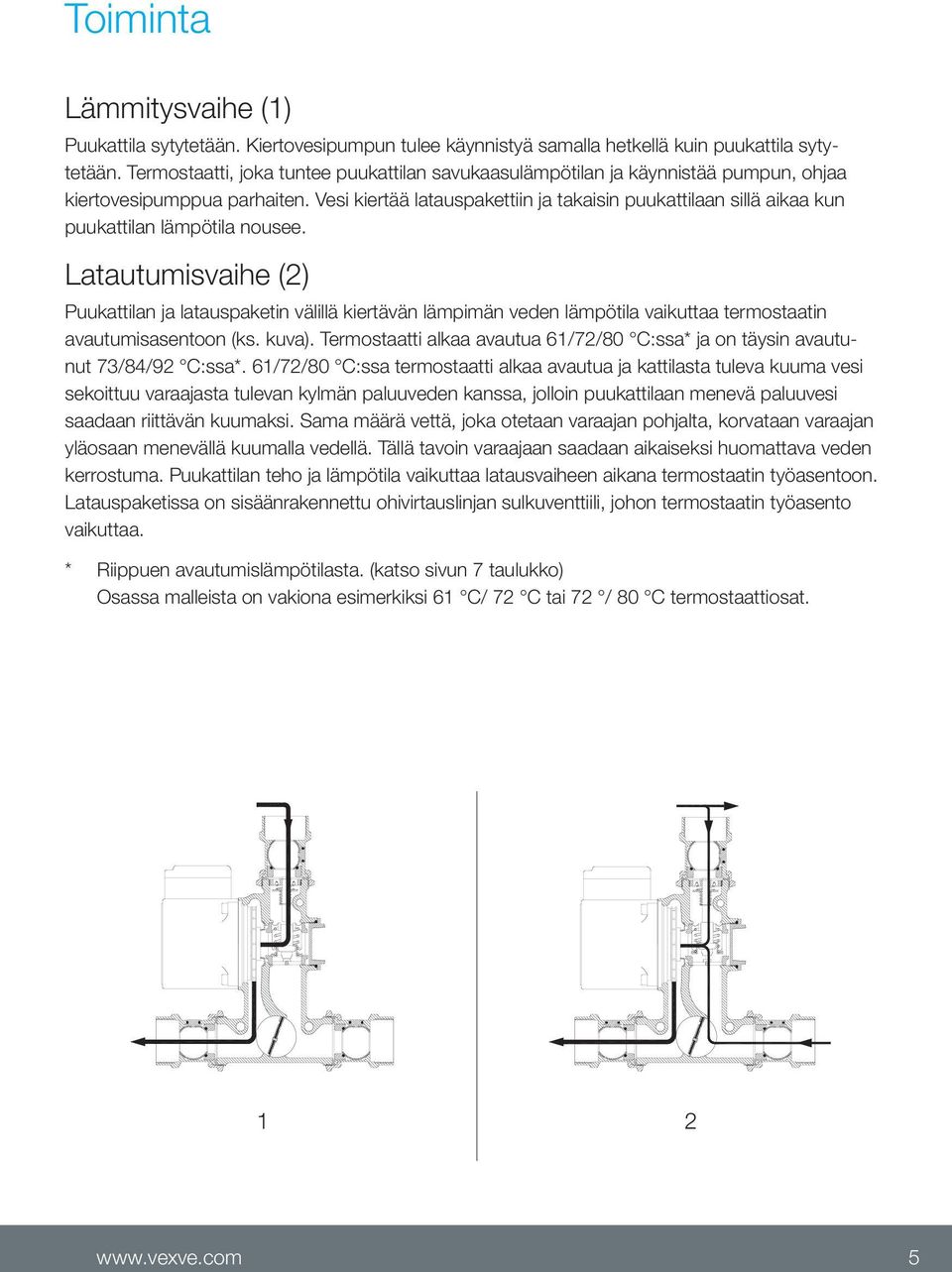

5 Toiminta Lämmitysvaihe (1) Puukattila sytytetään. Kiertovesipumpun tulee käynnistyä samalla hetkellä kuin puukattila sytytetään. Termostaatti, joka tuntee puukattilan savukaasulämpötilan ja käynnistää pumpun, ohjaa kiertovesipumppua parhaiten. Vesi kiertää latauspakettiin ja takaisin puukattilaan sillä aikaa kun puukattilan lämpötila nousee. Latautumisvaihe (2) Puukattilan ja latauspaketin välillä kiertävän lämpimän veden lämpötila vaikuttaa termostaatin avautumisasentoon (ks. kuva). Termostaatti alkaa avautua 61/72/80 C:ssa* ja on täysin avautunut 73/84/92 C:ssa*. 61/72/80 C:ssa termostaatti alkaa avautua ja kattilasta tuleva kuuma vesi sekoittuu varaajasta tulevan kylmän paluuveden kanssa, jolloin puukattilaan menevä paluuvesi saadaan riittävän kuumaksi. Sama määrä vettä, joka otetaan varaajan pohjalta, korvataan varaajan yläosaan menevällä kuumalla vedellä. Tällä tavoin varaajaan saadaan aikaiseksi huomattava veden kerrostuma. Puukattilan teho ja lämpötila vaikuttaa latausvaiheen aikana termostaatin työasentoon. Latauspaketissa on sisäänrakennettu ohivirtauslinjan sulkuventtiili, johon termostaatin työasento vaikuttaa. * Riippuen avautumislämpötilasta. (katso sivun 7 taulukko) Osassa malleista on vakiona esimerkiksi 61 C/ 72 C tai 72 / 80 C termostaattiosat

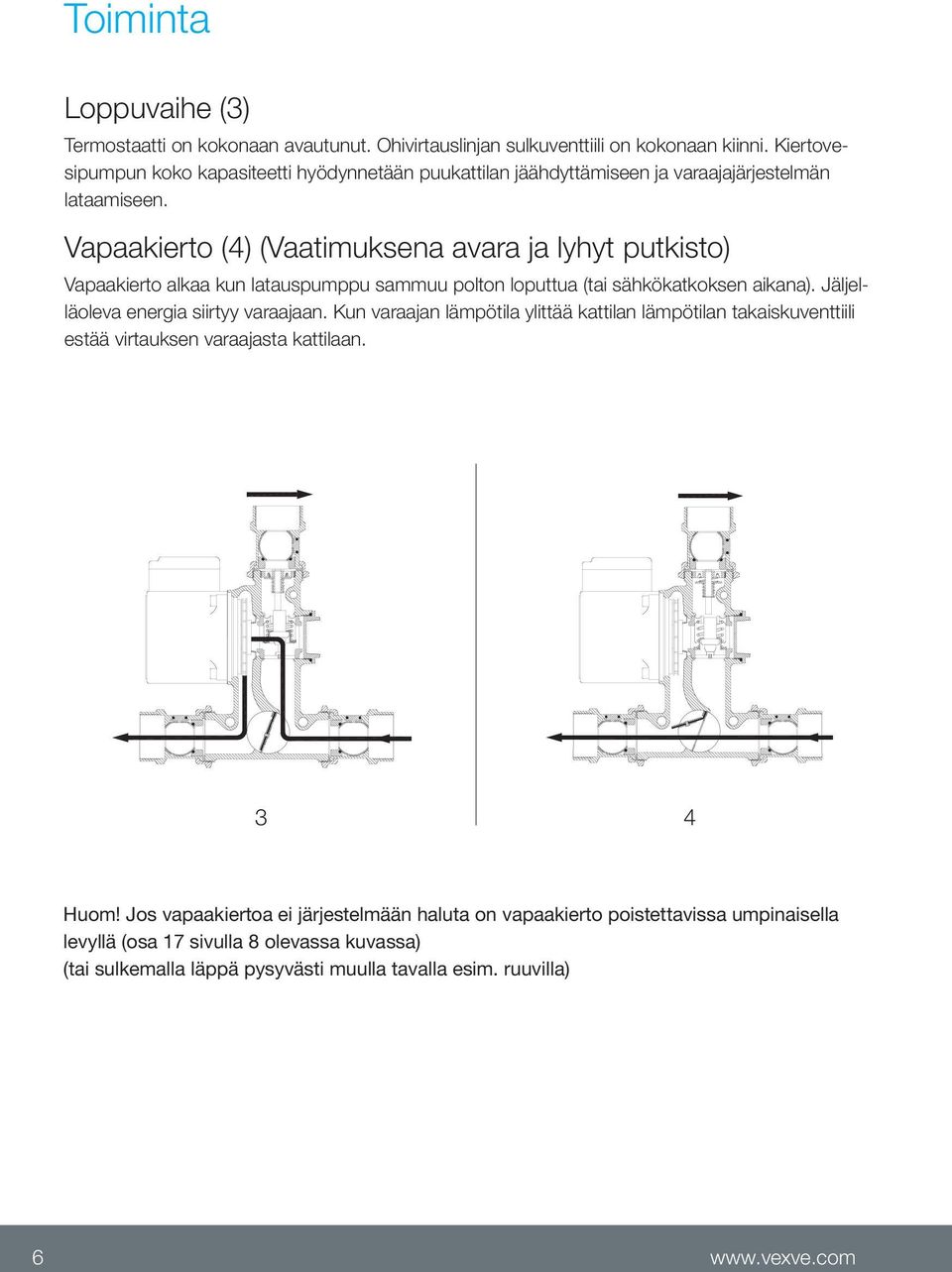

6 Toiminta Loppuvaihe (3) Termostaatti on kokonaan avautunut. Ohivirtauslinjan sulkuventtiili on kokonaan kiinni. Kiertovesipumpun koko kapasiteetti hyödynnetään puukattilan jäähdyttämiseen ja varaajajärjestelmän lataamiseen. Vapaakierto (4) (Vaatimuksena avara ja lyhyt putkisto) Vapaakierto alkaa kun latauspumppu sammuu polton loputtua (tai sähkökatkoksen aikana). Jäljelläoleva energia siirtyy varaajaan. Kun varaajan lämpötila ylittää kattilan lämpötilan takaiskuventtiili estää virtauksen varaajasta kattilaan. 3 4 Huom! Jos vapaakiertoa ei järjestelmään haluta on vapaakierto poistettavissa umpinaisella levyllä (osa 17 sivulla 8 olevassa kuvassa) (tai sulkemalla läppä pysyvästi muulla tavalla esim. ruuvilla) 6

7 Latauspumppu TERMOVAR latauspaketin pumppuosa on mallia Vexve UPS VAC tai Grundfos UPSO VAC. Virtaamat oheisen virtaamataulukon mukaisesti. Normaaliasennuksessa virtaama on oheisen diagrammin mukainen Termostaattiosat Termostaattielementtien runko-osassa on koodinumero Koodi tuotteessa Tuotenro. Avautumislämpötila Täysin auki H ( m ) Virtaama (l/min) Q ( l/min ) C 60 C C 67 C Teho (W) C 73 C C 84 C ºC 90ºC ºC 99ºC UPS UPSO I II III Termostaatin vaihto sammuta pumppu sulje kolme palloventtiiliä avaa pumpun vastapuolella oleva suojakansi (osa nr. 22) poista vanha termostaatti ja jousi asenna uusi osa paikalleen huomioi ilmaus kun otat järjestelmän taas käyttöön ilmaus pumpun päästä on AINA tehtävä 7

8 Termovar latauspaketin varaosat Osanum. Tilausnro Osan nimi Osanum. Tilausnro Osan nimi Grundfos UPSO-65 6, 16, O-rengas EPDM Ø 36,2mm x 3mm Grundfos UPS2-60 7, 15, Kansi G 1¼ 2, 12, Lämpömittari 51 x 7 mm 8, 9, Termostaatin pidike jousella Termovar runko 45ºC Termostaatti Termovar runko 55ºC Termostaatti Termovar runko 61ºC Termostaatti Termovar runko 72ºC Termostaatti Termovar runko 80ºC Termostaatti (78) 80 4, 13, Tiiviste 44 x 32 x 2 mm Takaiskuventtiili (Malli S ilman) 5, 11, Palloventtiili Rp 1½ x 28 mm Takaiskuventtiilin sulkulevy 5, 11, Palloventtiili Rp 1½ x Säätöventtiili (sisältyy osaan 3) 5, 11, Palloventtiili Rp 1½ x 1¼ 24, Tiiviste Ø 40mm x 5mm 8

9 Asennus Latauspaketin asennuksessa on huomioitava: Latauspaketti tulee AINA asentaa kuvien mukaisesti. Ilmanpoisto hieman varaajan suuntaan kohoavalla putkilinjalla on paras toteutus ilmanpoistumisen varmistamiseksi. Kattilan ja Termovarin yhdistävä putkiosuus on hyvä olla yhtä dimensiota suurempi kuin muut osat, tällöin ilma poistuu parhaiten! Oikeakätinen asennus HUOM! Putket täytyy asentaa niin, että järjestelmään kertyvä ilma pääsee poistumaan. Pumpun ilmaus on suoritettava kymmenen ensimmäisen käyttökerran aikana, pumpun päädyssä olevasta ilmausruuvista! Ilmaa erittyy TODELLA PALJON, siksi on syytä käyttää matalaa lämpötilaa järjestelmässä ensimmäisillä lämmityskerroilla kaikissa tapauksissa. Lämpömittarit tulee asentaa varoen reikiinsä. Mikäli kattilan lämpötilaa halutaan muuttaa: Pumpun tehoasetuksia 2 ja 3 voidaan käyttää. Vasenkätinen asennus Tehoasetuksella 1 on vaarana ettei pumppu jaksa pyöriä pitkän seisonta-ajan jälkeen, siksi sen käyttöä ei suositella. Vaihtoehtoisia termostaatteja löytyy kymmenen asteen välein. Muista että matalampi asteinen termostaatti voi alentaa myös varaajan maksimi lämpötilaa. Huomioi myös poltettavan puun vaikutus kattilatehoon. HUOM! Ohjeen mukainen asennus on takuun voimassaolon ehto 9

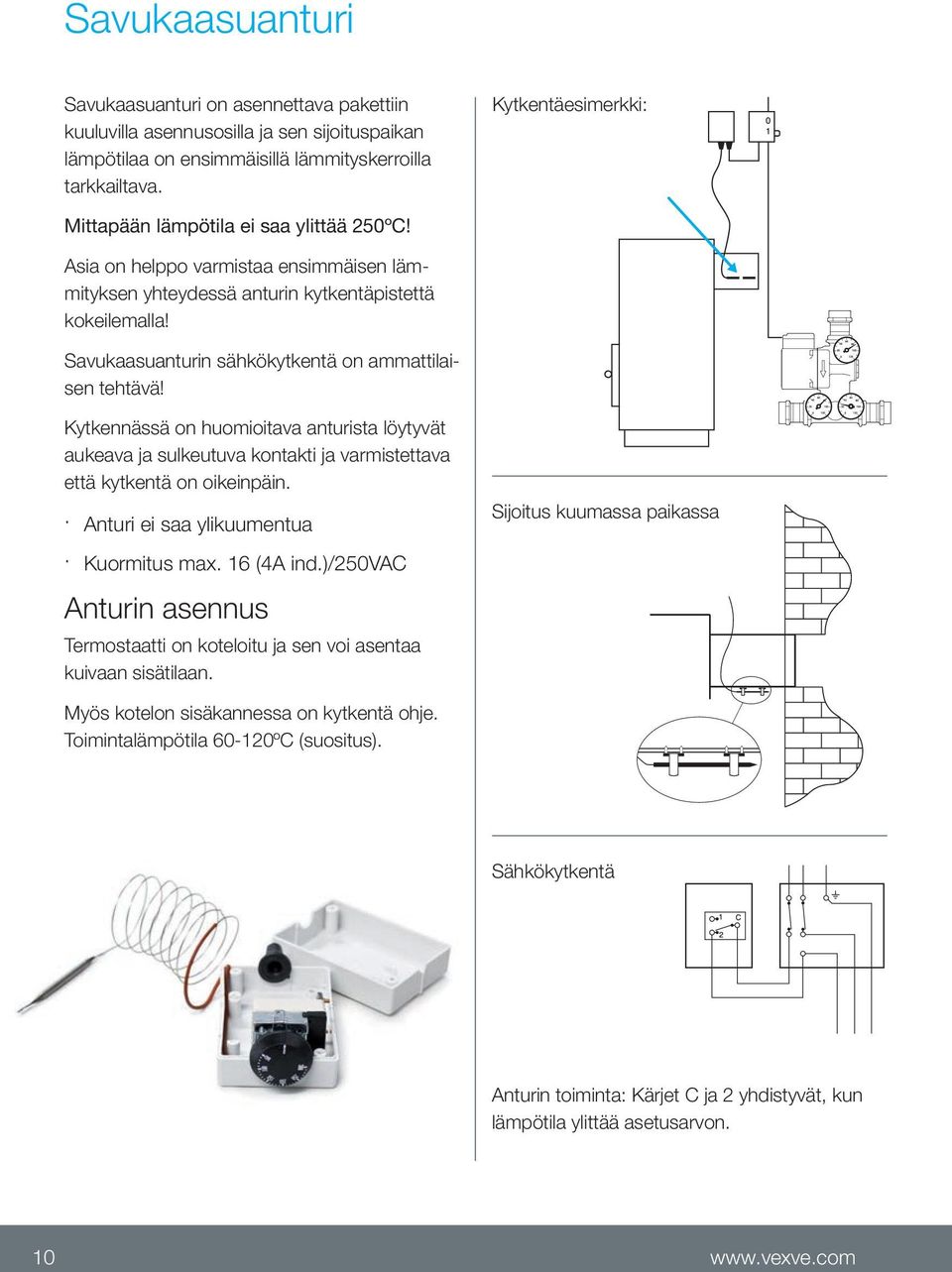

10 Savukaasuanturi Savukaasuanturi on asennettava pakettiin kuuluvilla asennusosilla ja sen sijoituspaikan lämpötilaa on ensimmäisillä lämmityskerroilla tarkkailtava. Kytkentäesimerkki: Mittapään lämpötila ei saa ylittää 250ºC! Asia on helppo varmistaa ensimmäisen lämmityksen yhteydessä anturin kytkentäpistettä kokeilemalla! Savukaasuanturin sähkökytkentä on ammattilaisen tehtävä! Kytkennässä on huomioitava anturista löytyvät aukeava ja sulkeutuva kontakti ja varmistettava että kytkentä on oikeinpäin. Anturi ei saa ylikuumentua Kuormitus max. 16 (4A ind.)/250vac Anturin asennus Termostaatti on koteloitu ja sen voi asentaa kuivaan sisätilaan. Sijoitus kuumassa paikassa Myös kotelon sisäkannessa on kytkentä ohje. Toimintalämpötila ºC (suositus). Sähkökytkentä Anturin toiminta: Kärjet C ja 2 yhdistyvät, kun lämpötila ylittää asetusarvon. 10

11 Termovar asennusohjeet pähkinänkuoressa: Laitteen asennus vain ammattilaisen toimesta! Kohteessa kattilan ja varaajan tulee olla lähekkäin (alta 5 m), ja molemmat samalla tasolla (muissa tapauksissa esimerkiksi Vexve ACGE). Termovar asennetaan aina kuvan mukaiseen pystyasentoon. Putkiston ilmanpoisto on tehtävä kuvan mukaisesti ja huomioiden hieman nouseva putkilinja varaajan suuntaan. Automaatti ilmaimia ei suositella käytettäväksi. Pumpun ilmaus on suoritettava päädyssä olevasta ilmausruuvista kymmenen ensimmäisen lämmityskerran aikana. Termovar pakettiin joissakin tapauksissa sisältyvä korkeamman asteluvun termostaatti on syytä laittaa paikalleen vasta kymmenen ensimmäisen lämmityskerran jälkeen (mikäli kattila valmistaja kyseistä suosittaa). Näin pienennetään yhden lämmityskerran ilmanmuodostusta. Kaltevuus ylöspäin Suositeltava putkikoko kattilan ja Termovarin yläosan välillä on +1dimensiota suurempi kuin muu putkisto. (tällöin ilma ei kulkeudu latauspakettiin ohituslinjaa pitkin). 11

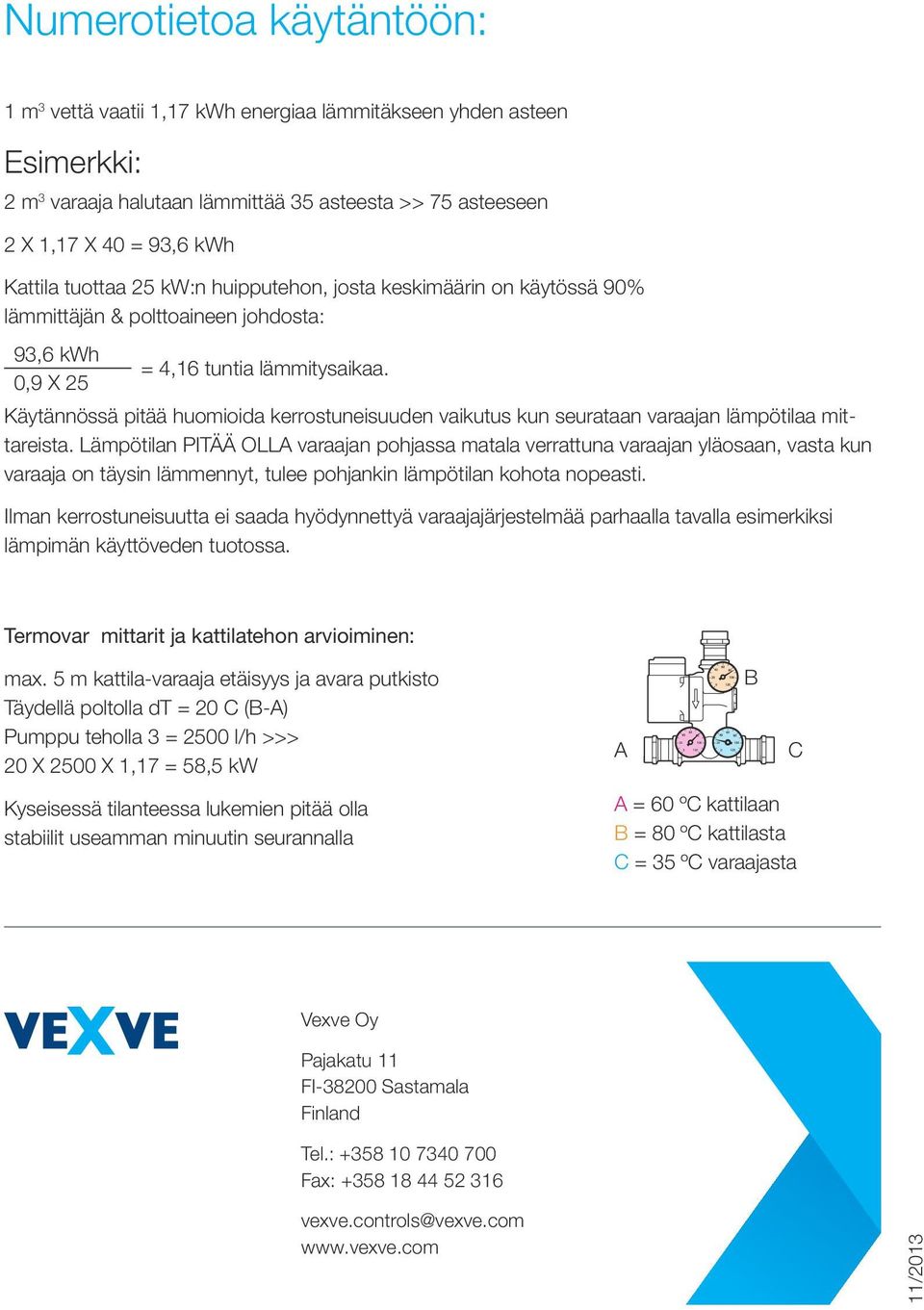

12 Numerotietoa käytäntöön: 1 m 3 vettä vaatii 1,17 kwh energiaa lämmitäkseen yhden asteen Esimerkki: 2 m 3 varaaja halutaan lämmittää 35 asteesta >> 75 asteeseen 2 X 1,17 X 40 = 93,6 kwh Kattila tuottaa 25 kw:n huipputehon, josta keskimäärin on käytössä 90% lämmittäjän & polttoaineen johdosta: 93,6 kwh = 4,16 tuntia lämmitysaikaa. 0,9 X 25 Käytännössä pitää huomioida kerrostuneisuuden vaikutus kun seurataan varaajan lämpötilaa mittareista. Lämpötilan PITÄÄ OLLA varaajan pohjassa matala verrattuna varaajan yläosaan, vasta kun varaaja on täysin lämmennyt, tulee pohjankin lämpötilan kohota nopeasti. Ilman kerrostuneisuutta ei saada hyödynnettyä varaajajärjestelmää parhaalla tavalla esimerkiksi lämpimän käyttöveden tuotossa. Termovar mittarit ja kattilatehon arvioiminen: max. 5 m kattila-varaaja etäisyys ja avara putkisto Täydellä poltolla dt = 20 C (B-A) Pumppu teholla 3 = 2500 l/h >>> 20 X 2500 X 1,17 = 58,5 kw A B C Kyseisessä tilanteessa lukemien pitää olla stabiilit useamman minuutin seurannalla A = 60 ºC kattilaan B = 80 ºC kattilasta C = 35 ºC varaajasta Vexve Oy Pajakatu 11 FI Sastamala Finland Tel.: Fax: vexve.controls@vexve.com 11/2013
