ImpactTest. Käyttöohje. ImpactTest Käyttöohje. Testem Oy, (17)

Transkriptio

1 1 (17)

2 Sisällysluettelo 1 Yleiskuvaus Ohjelmiston asentaminen ja poisto Käyttöliittymä Pääikkuna Iskusarjan valinta Iskusarjan testaus Tulosten talletus Asetukset Heilurin asetukset Redusoidun pituuden ja heilahdusajan määritys Kitkahäviöiden määritys Simulaattori Excel - yhteys Tietokantayhteys (17)

3 1 Yleiskuvaus Järjestelmä on tarkoitettu automatisoimaan käsikäyttöisten iskukoneiden käyttöä, standardin mukaista tarkastusta ja tulosten käsittelyä. Toimitus sisältää ohjelmiston, käyttö- ja asennusohjeen, kulmaa mittaavan anturin ja sen liittämiseen sopivan PCI kortin, sekä anturin asennuksessa tarvittavan kytkimen. Kulma-anturi asennetaan toimitukseen sisältyvän kytkimen välityksellä heilahdusakselin päähän. Järjestelmävaatimukset: PC, jossa paikka yhdelle täyskorkealle PCI - kortille Windows XP/7 ODBC rajapinta tietokantaan (jos yhteys on käytössä) Microsoft Excel 2007 tai uudempi (jos yhteys on käytössä) Oletusarvot testien lähtötiedoille voidaan hakea ODBC rajapintaa tukevasta SQL tietokannasta. Tulokset voidaan paikallisen talletuksen lisäksi lähettää Excel työkirjaan, tietokantaan tai molempiin. Lähtötiedot Tulokset Tulokset DBMS Excel Heilurin kulman mittaus Järjestelmällä voidaan määrittää standardin ISO mukaisesti redusoitu pituus, kitkahäviöt ja iskunopeus. 3 (17)

4 2 Ohjelmiston asentaminen ja poisto Toimitukseen sisältyvä kulma-anturin liitäntäkortti ja sen tarvitsemat ohjaimet asennetaan erillisen, kortin mukana tulevan ohjeen mukaan. Kortin asennuksen jälkeen asennetaan ohjelmisto purkamalla asennuspaketti (.zip) johonkin kansioon ja suorittamalla purkamisen jälkeen kansiosta löytyvä 'SETUP.EXE' ohjelma. Asennus poistetaan ohjauspaneelin 'Lisää/poista sovelluksia' toiminnolla. Huomautus: Sekä kortin että ohjelmiston asennukseen tarvitaan järjestelmänvalvojan oikeudet! 4 (17)

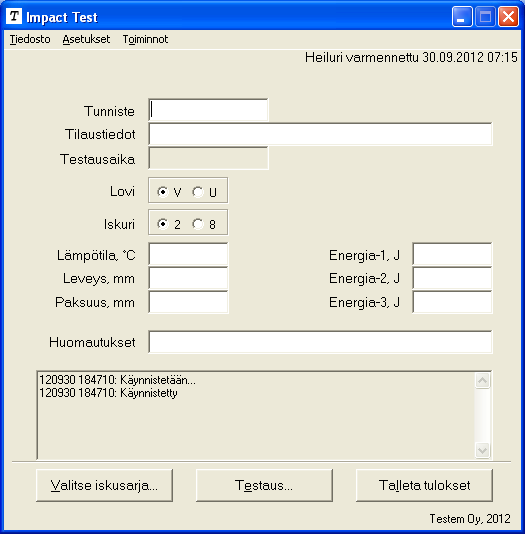

5 3 Käyttöliittymä Huomautus: Kuvissa esiintyvät arvot on saatu ohjelman esittelyversiolla, joten niitä ei pidä yhdistää todellisessa ympäristössä saatuihin tuloksiin. Esimerkiksi redusoidun pituuden ja heilahdusajan määrittelyssä heilahdusten määrä esittelyversiossa on mukavuussyistä standardin edellyttämän sadan sijasta vain viisi. 3.1 Pääikkuna Ikkunan yläosassa oikealla näytetään heilurin kitka-arvojen viimeisimmän määrittelyn päiväys. Ikkunan alaosassa on viesti-ikkuna, johon ohjelma tulostaa ilmoituksiaan. Kentät Testausaikaa lukuun ottamatta kentät ovat käyttäjät vapaasti käsiteltävissä. Jos tietokantayhteys on määritelty, kaikkien kenttien oletusarvot voidaan hakea iskusarjan valinnan yhteydessä tietokannasta. Tunniste Tilaustiedot Iskusarjan tunniste. Tilauksen tiedot. 5 (17)

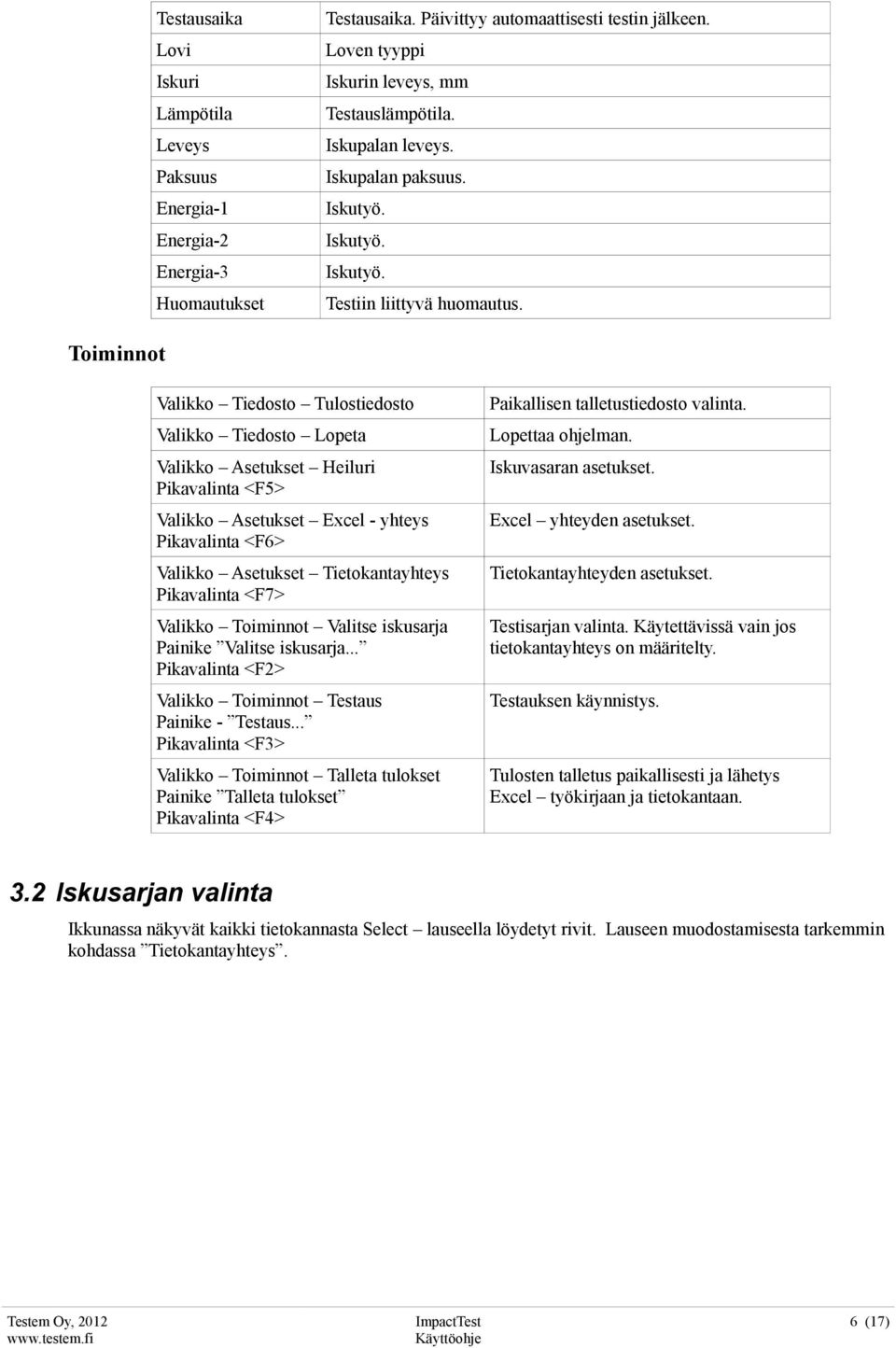

6 Testausaika Lovi Iskuri Lämpötila Leveys Paksuus Energia-1 Energia-2 Energia-3 Huomautukset Testausaika. Päivittyy automaattisesti testin jälkeen. Loven tyyppi Iskurin leveys, mm Testauslämpötila. Iskupalan leveys. Iskupalan paksuus. Iskutyö. Iskutyö. Iskutyö. Testiin liittyvä huomautus. Toiminnot Valikko Tiedosto Tulostiedosto Valikko Tiedosto Lopeta Valikko Asetukset Heiluri Pikavalinta <F5> Valikko Asetukset Excel - yhteys Pikavalinta <F6> Valikko Asetukset Tietokantayhteys Pikavalinta <F7> Valikko Toiminnot Valitse iskusarja Painike Valitse iskusarja... Pikavalinta <F2> Valikko Toiminnot Testaus Painike - Testaus... Pikavalinta <F3> Valikko Toiminnot Talleta tulokset Painike Talleta tulokset Pikavalinta <F4> Paikallisen talletustiedosto valinta. Lopettaa ohjelman. Iskuvasaran asetukset. Excel yhteyden asetukset. Tietokantayhteyden asetukset. Testisarjan valinta. Käytettävissä vain jos tietokantayhteys on määritelty. Testauksen käynnistys. Tulosten talletus paikallisesti ja lähetys Excel työkirjaan ja tietokantaan. 3.2 Iskusarjan valinta Ikkunassa näkyvät kaikki tietokannasta Select lauseella löydetyt rivit. Lauseen muodostamisesta tarkemmin kohdassa Tietokantayhteys. 6 (17)

7 Toiminnot Painike Valitse Painike Peruuta Hakee valitun rivin tiedot ja asettaa ne pääikkunan kenttiin. Palaa pääikkunaan hakematta arvoja. 3.3 Iskusarjan testaus Ohjelma näyttää ohjeita ikkunassa olevassa tekstiruudussa, jonka alapuolella olevalla rivillä näkyy toiminnon tilatietoja. Testaus voidaan keskeyttää koska tahansa Peruuta - painikkeella. Aluksi heiluri on asetettava alkuasentoon. Tilarivillä näkyy mitattu heilurin kulma. Tasoittumisen jälkeen ohjelma pyytää vapauttamaan heilurin. 7 (17)

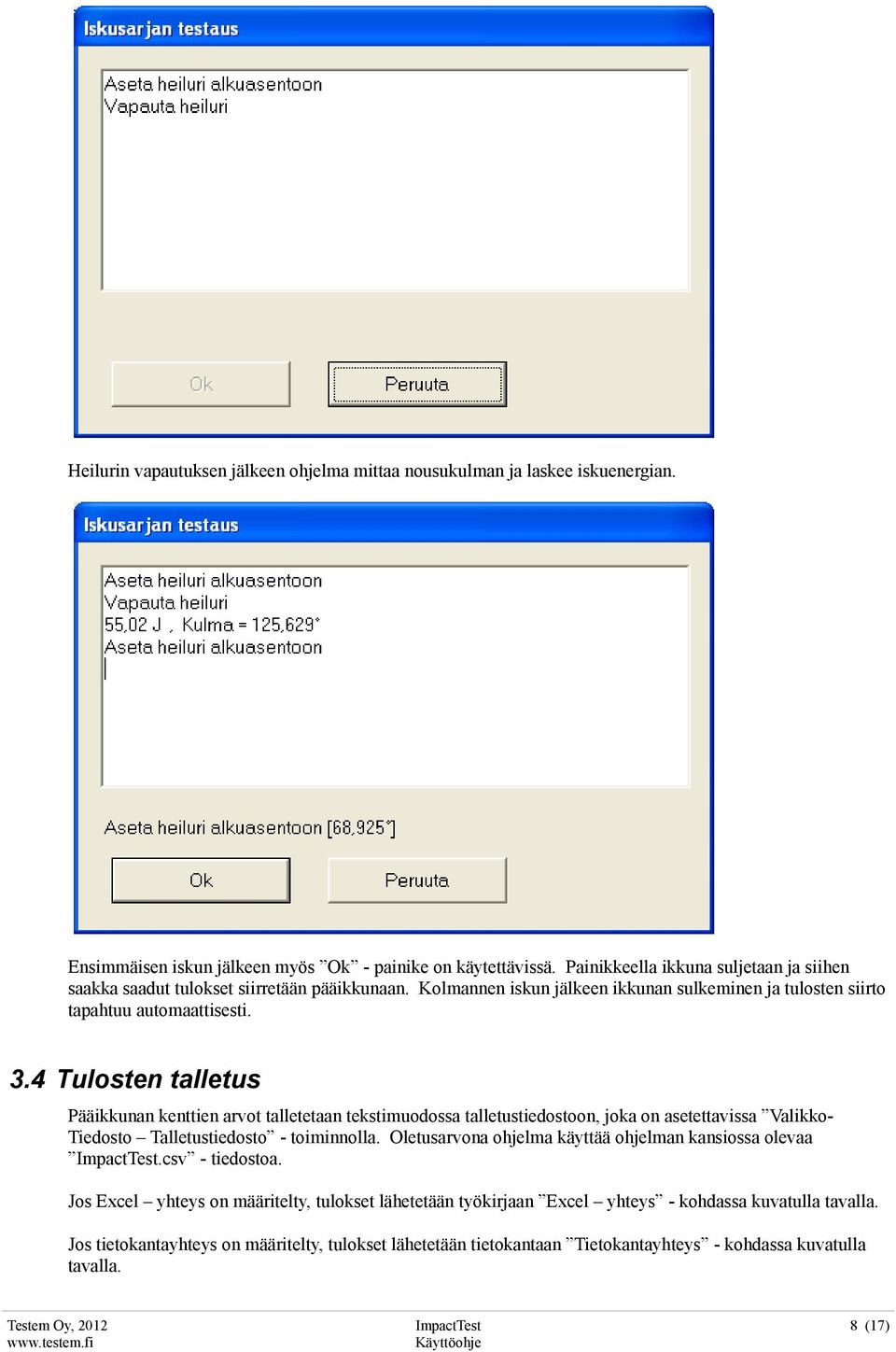

8 Heilurin vapautuksen jälkeen ohjelma mittaa nousukulman ja laskee iskuenergian. Ensimmäisen iskun jälkeen myös Ok - painike on käytettävissä. Painikkeella ikkuna suljetaan ja siihen saakka saadut tulokset siirretään pääikkunaan. Kolmannen iskun jälkeen ikkunan sulkeminen ja tulosten siirto tapahtuu automaattisesti. 3.4 Tulosten talletus Pääikkunan kenttien arvot talletetaan tekstimuodossa talletustiedostoon, joka on asetettavissa Valikko- Tiedosto Talletustiedosto - toiminnolla. Oletusarvona ohjelma käyttää ohjelman kansiossa olevaa.csv - tiedostoa. Jos Excel yhteys on määritelty, tulokset lähetetään työkirjaan Excel yhteys - kohdassa kuvatulla tavalla. Jos tietokantayhteys on määritelty, tulokset lähetetään tietokantaan Tietokantayhteys - kohdassa kuvatulla tavalla. 8 (17)

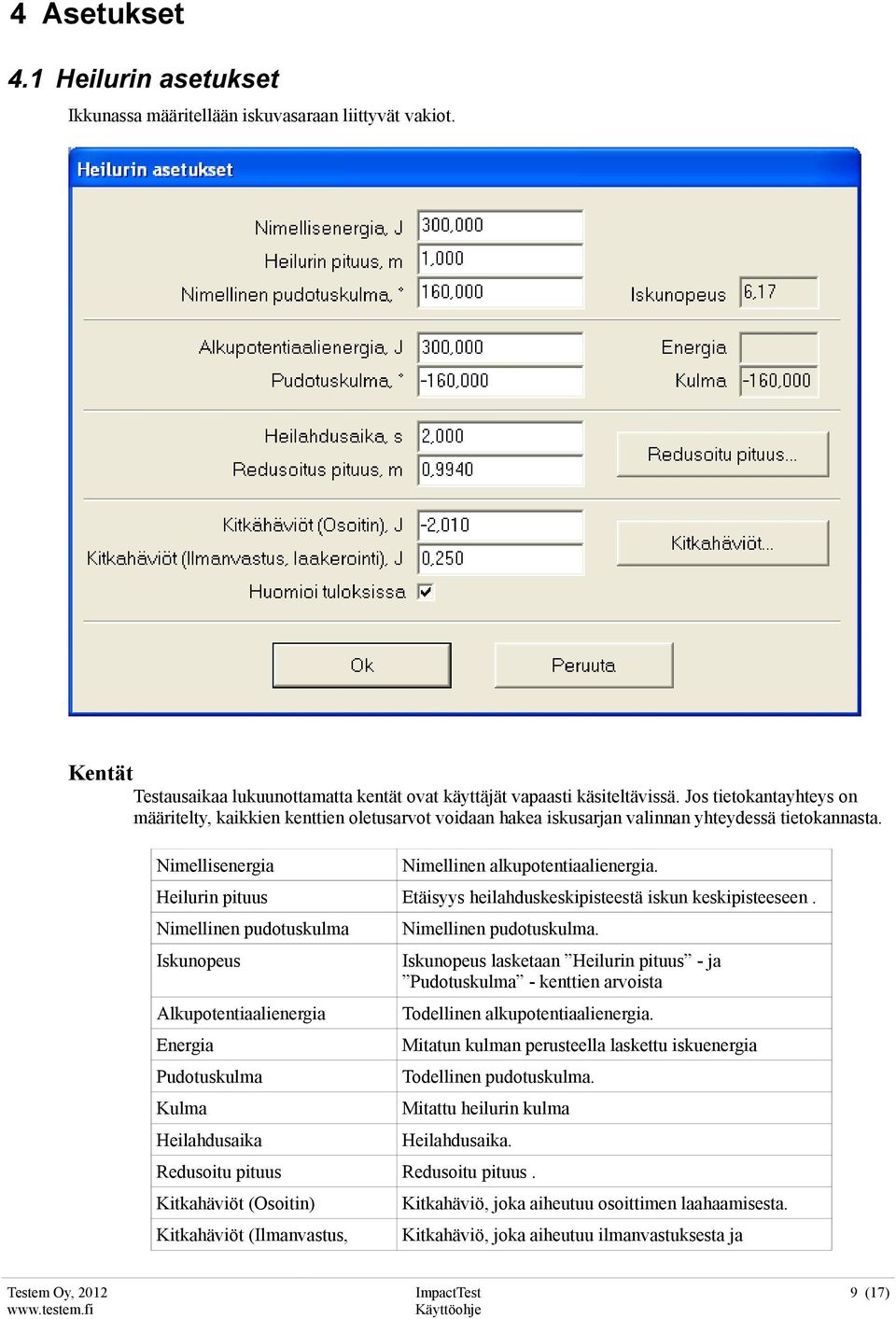

9 4 Asetukset 4.1 Heilurin asetukset Ikkunassa määritellään iskuvasaraan liittyvät vakiot. Kentät Testausaikaa lukuunottamatta kentät ovat käyttäjät vapaasti käsiteltävissä. Jos tietokantayhteys on määritelty, kaikkien kenttien oletusarvot voidaan hakea iskusarjan valinnan yhteydessä tietokannasta. Nimellisenergia Nimellinen alkupotentiaalienergia. Heilurin pituus Etäisyys heilahduskeskipisteestä iskun keskipisteeseen. Nimellinen pudotuskulma Iskunopeus Alkupotentiaalienergia Energia Pudotuskulma Kulma Heilahdusaika Nimellinen pudotuskulma. Iskunopeus lasketaan Heilurin pituus - ja Pudotuskulma - kenttien arvoista Todellinen alkupotentiaalienergia. Mitatun kulman perusteella laskettu iskuenergia Todellinen pudotuskulma. Mitattu heilurin kulma Heilahdusaika. Redusoitu pituus Redusoitu pituus. Kitkahäviöt (Osoitin) Kitkahäviöt (Ilmanvastus, Kitkahäviö, joka aiheutuu osoittimen laahaamisesta. Kitkahäviö, joka aiheutuu ilmanvastuksesta ja 9 (17)

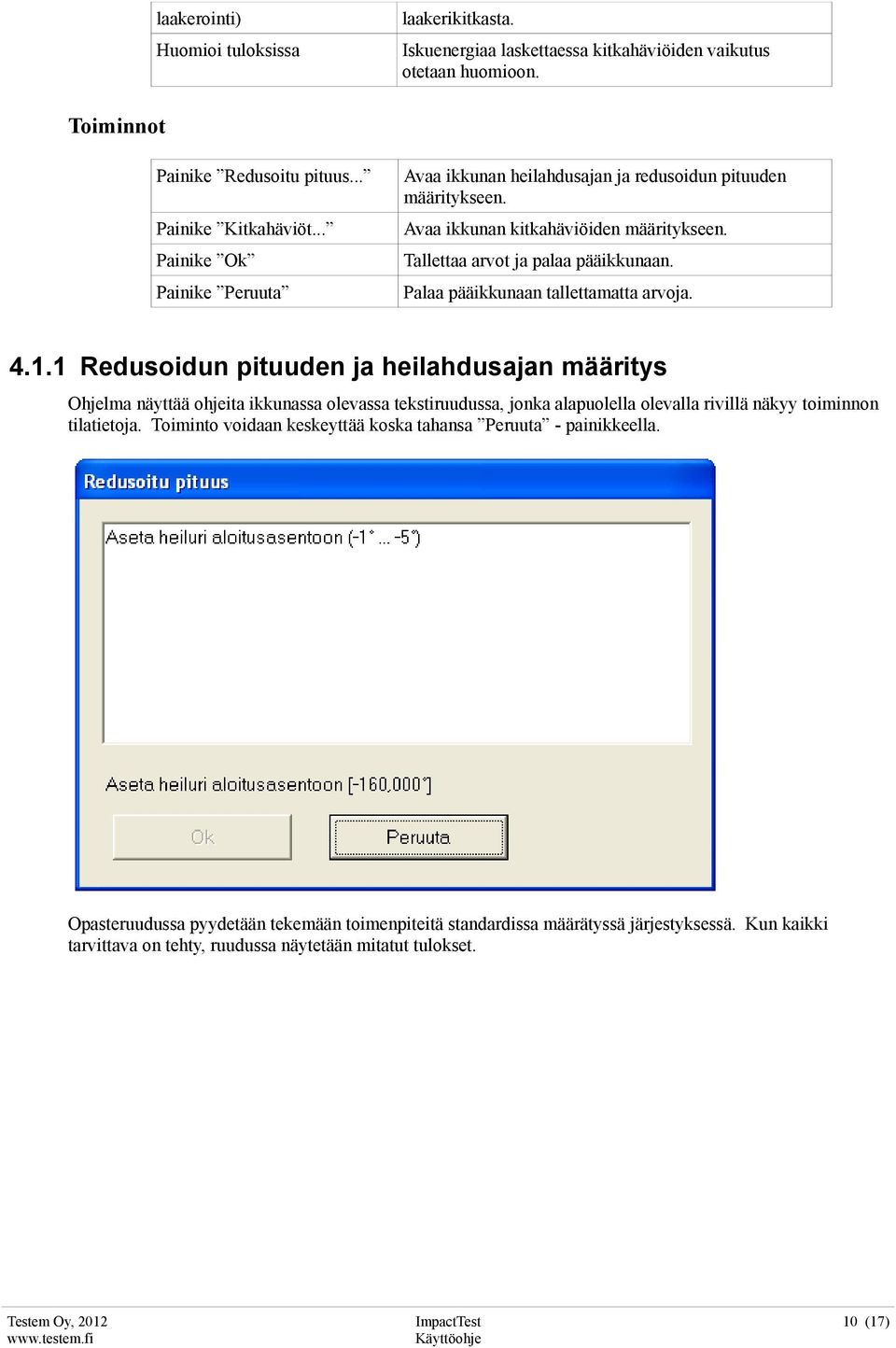

10 laakerointi) Huomioi tuloksissa laakerikitkasta. Iskuenergiaa laskettaessa kitkahäviöiden vaikutus otetaan huomioon. Toiminnot Painike Redusoitu pituus... Painike Kitkahäviöt... Painike Ok Painike Peruuta Avaa ikkunan heilahdusajan ja redusoidun pituuden määritykseen. Avaa ikkunan kitkahäviöiden määritykseen. Tallettaa arvot ja palaa pääikkunaan. Palaa pääikkunaan tallettamatta arvoja Redusoidun pituuden ja heilahdusajan määritys Ohjelma näyttää ohjeita ikkunassa olevassa tekstiruudussa, jonka alapuolella olevalla rivillä näkyy toiminnon tilatietoja. Toiminto voidaan keskeyttää koska tahansa Peruuta - painikkeella. Opasteruudussa pyydetään tekemään toimenpiteitä standardissa määrätyssä järjestyksessä. Kun kaikki tarvittava on tehty, ruudussa näytetään mitatut tulokset. 10 (17)

11 Tulokset hyväksytään ja talletetaan Ok - painikkeella Kitkahäviöiden määritys Ohjelma näyttää ohjeita ikkunassa olevassa tekstiruudussa, jonka alapuolella olevalla rivillä näkyy toiminnon tilatietoja. Toiminto voidaan keskeyttää koska tahansa Peruuta - painikkeella. Opasteruudussa pyydetään tekemään toimenpiteitä standardissa määrätyssä järjestyksessä. Kun kaikki tarvittava on tehty, ruudussa näytetään mitatut tulokset. 11 (17)

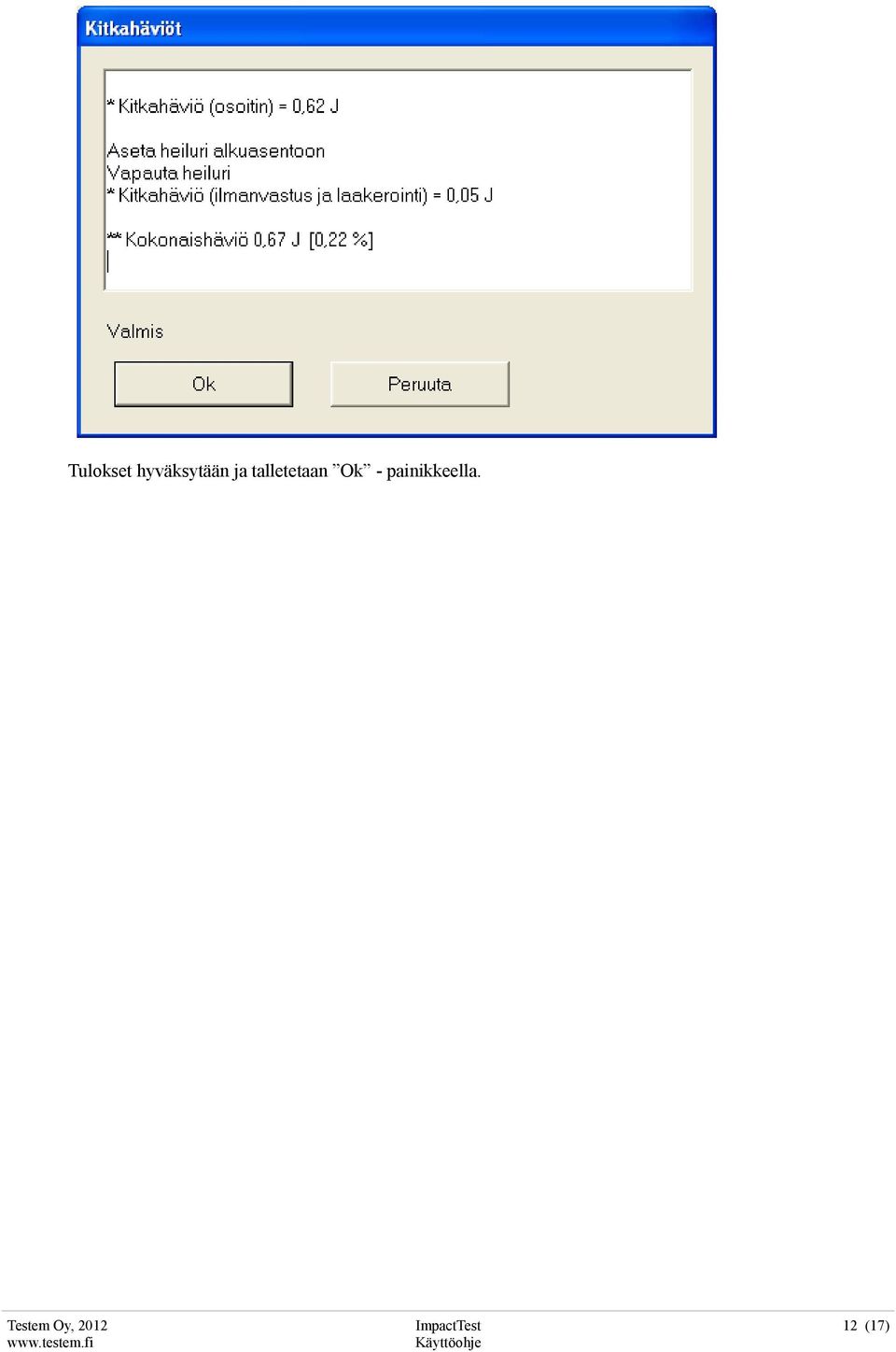

12 Tulokset hyväksytään ja talletetaan Ok - painikkeella. 12 (17)

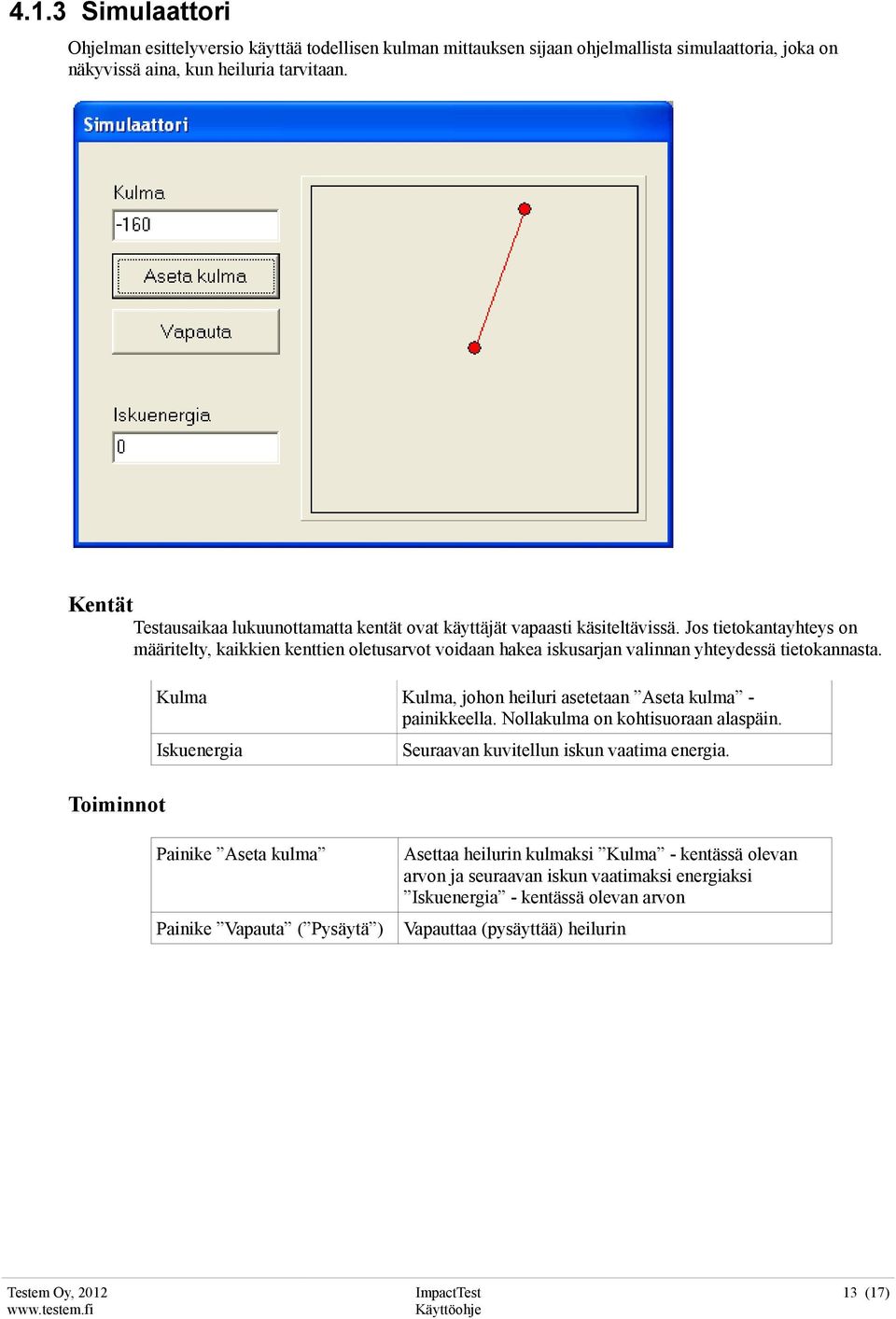

13 4.1.3 Simulaattori Ohjelman esittelyversio käyttää todellisen kulman mittauksen sijaan ohjelmallista simulaattoria, joka on näkyvissä aina, kun heiluria tarvitaan. Kentät Testausaikaa lukuunottamatta kentät ovat käyttäjät vapaasti käsiteltävissä. Jos tietokantayhteys on määritelty, kaikkien kenttien oletusarvot voidaan hakea iskusarjan valinnan yhteydessä tietokannasta. Toiminnot Kulma Kulma, johon heiluri asetetaan Aseta kulma - painikkeella. Nollakulma on kohtisuoraan alaspäin. Iskuenergia Seuraavan kuvitellun iskun vaatima energia. Painike Aseta kulma Painike Vapauta ( Pysäytä ) Asettaa heilurin kulmaksi Kulma - kentässä olevan arvon ja seuraavan iskun vaatimaksi energiaksi Iskuenergia - kentässä olevan arvon Vapauttaa (pysäyttää) heilurin 13 (17)

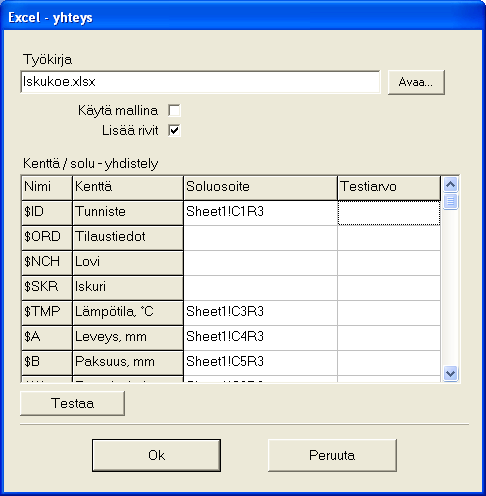

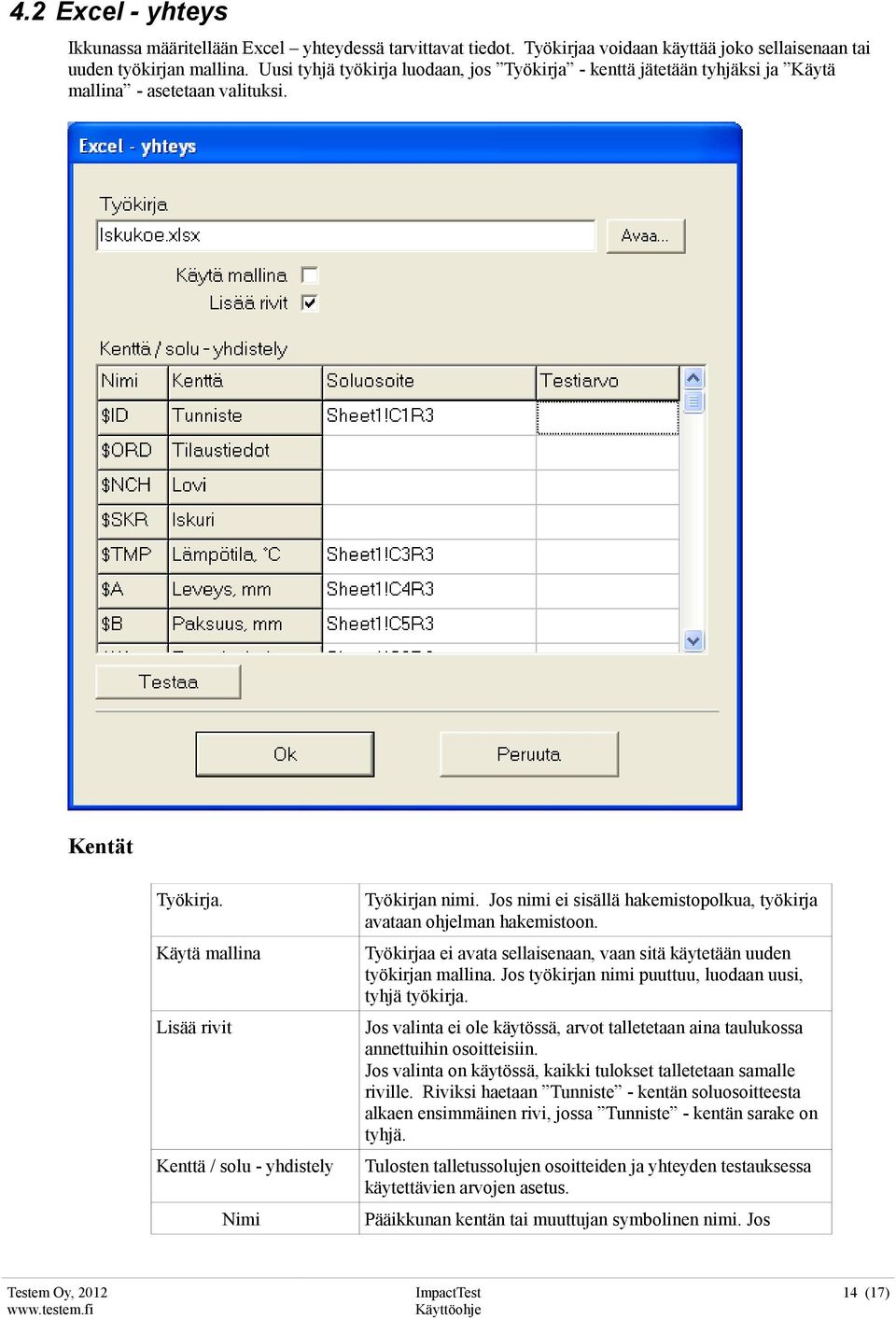

14 4.2 Excel - yhteys Ikkunassa määritellään Excel yhteydessä tarvittavat tiedot. Työkirjaa voidaan käyttää joko sellaisenaan tai uuden työkirjan mallina. Uusi tyhjä työkirja luodaan, jos Työkirja - kenttä jätetään tyhjäksi ja Käytä mallina - asetetaan valituksi. Kentät Työkirja. Käytä mallina Lisää rivit Kenttä / solu - yhdistely Nimi Työkirjan nimi. Jos nimi ei sisällä hakemistopolkua, työkirja avataan ohjelman hakemistoon. Työkirjaa ei avata sellaisenaan, vaan sitä käytetään uuden työkirjan mallina. Jos työkirjan nimi puuttuu, luodaan uusi, tyhjä työkirja. Jos valinta ei ole käytössä, arvot talletetaan aina taulukossa annettuihin osoitteisiin. Jos valinta on käytössä, kaikki tulokset talletetaan samalle riville. Riviksi haetaan Tunniste - kentän soluosoitteesta alkaen ensimmäinen rivi, jossa Tunniste - kentän sarake on tyhjä. Tulosten talletussolujen osoitteiden ja yhteyden testauksessa käytettävien arvojen asetus. Pääikkunan kentän tai muuttujan symbolinen nimi. Jos 14 (17)

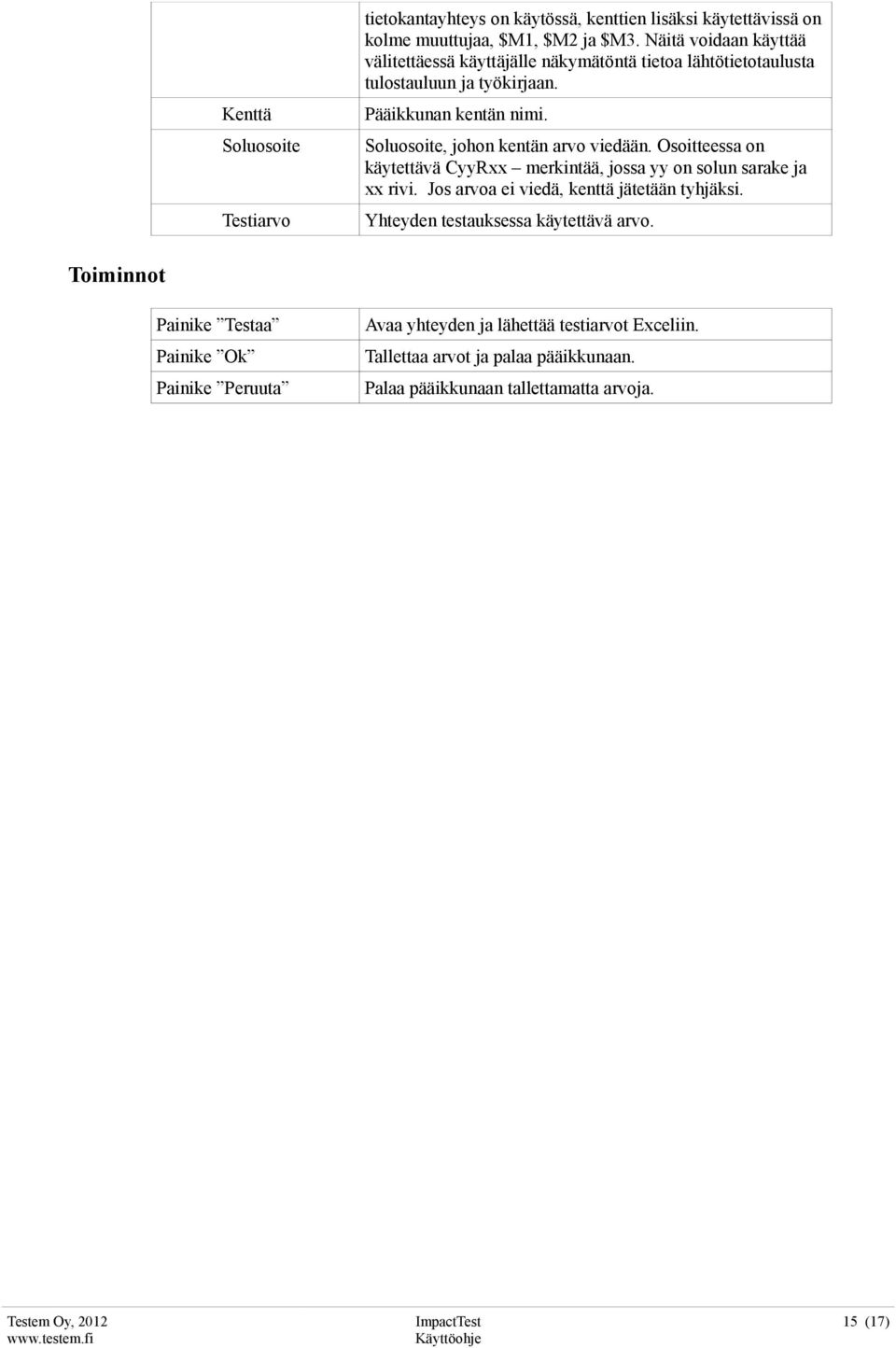

15 Kenttä Soluosoite Testiarvo tietokantayhteys on käytössä, kenttien lisäksi käytettävissä on kolme muuttujaa, $M1, $M2 ja $M3. Näitä voidaan käyttää välitettäessä käyttäjälle näkymätöntä tietoa lähtötietotaulusta tulostauluun ja työkirjaan. Pääikkunan kentän nimi. Soluosoite, johon kentän arvo viedään. Osoitteessa on käytettävä CyyRxx merkintää, jossa yy on solun sarake ja xx rivi. Jos arvoa ei viedä, kenttä jätetään tyhjäksi. Yhteyden testauksessa käytettävä arvo. Toiminnot Painike Testaa Painike Ok Painike Peruuta Avaa yhteyden ja lähettää testiarvot Exceliin. Tallettaa arvot ja palaa pääikkunaan. Palaa pääikkunaan tallettamatta arvoja. 15 (17)

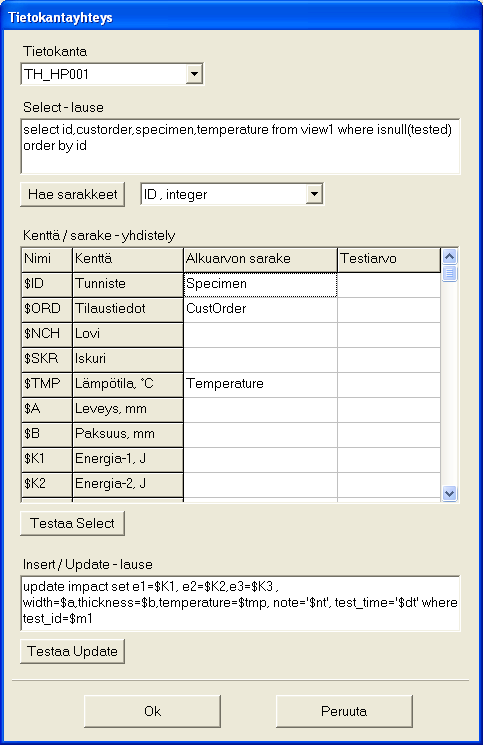

16 4.3 Tietokantayhteys Kentät Tietokanta Käytettävän ODBC yhteyden valinta. Varsinainen tietokanta määritellään ohjauspaneelin (Administrative Tools ODBC, Valvontatyökalut Tietolähteet) kautta. 16 (17)

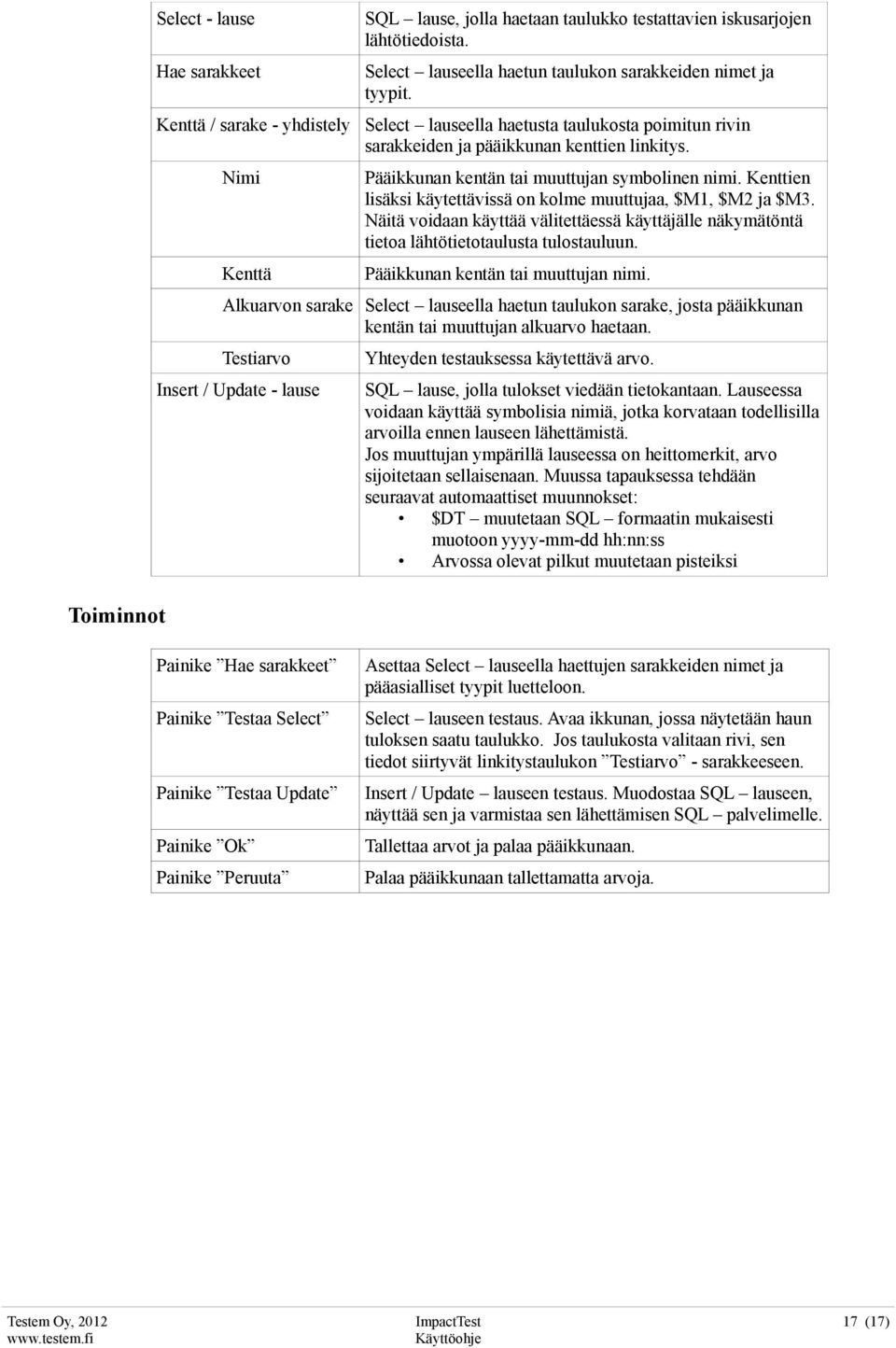

17 Toiminnot Select - lause Hae sarakkeet Kenttä / sarake - yhdistely Nimi Kenttä SQL lause, jolla haetaan taulukko testattavien iskusarjojen lähtötiedoista. Select lauseella haetun taulukon sarakkeiden nimet ja tyypit. Select lauseella haetusta taulukosta poimitun rivin sarakkeiden ja pääikkunan kenttien linkitys. Pääikkunan kentän tai muuttujan symbolinen nimi. Kenttien lisäksi käytettävissä on kolme muuttujaa, $M1, $M2 ja $M3. Näitä voidaan käyttää välitettäessä käyttäjälle näkymätöntä tietoa lähtötietotaulusta tulostauluun. Pääikkunan kentän tai muuttujan nimi. Alkuarvon sarake Select lauseella haetun taulukon sarake, josta pääikkunan kentän tai muuttujan alkuarvo haetaan. Testiarvo Insert / Update - lause Yhteyden testauksessa käytettävä arvo. SQL lause, jolla tulokset viedään tietokantaan. Lauseessa voidaan käyttää symbolisia nimiä, jotka korvataan todellisilla arvoilla ennen lauseen lähettämistä. Jos muuttujan ympärillä lauseessa on heittomerkit, arvo sijoitetaan sellaisenaan. Muussa tapauksessa tehdään seuraavat automaattiset muunnokset: $DT muutetaan SQL formaatin mukaisesti muotoon yyyy-mm-dd hh:nn:ss Arvossa olevat pilkut muutetaan pisteiksi Painike Hae sarakkeet Painike Testaa Select Painike Testaa Update Painike Ok Painike Peruuta Asettaa Select lauseella haettujen sarakkeiden nimet ja pääasialliset tyypit luetteloon. Select lauseen testaus. Avaa ikkunan, jossa näytetään haun tuloksen saatu taulukko. Jos taulukosta valitaan rivi, sen tiedot siirtyvät linkitystaulukon Testiarvo - sarakkeeseen. Insert / Update lauseen testaus. Muodostaa SQL lauseen, näyttää sen ja varmistaa sen lähettämisen SQL palvelimelle. Tallettaa arvot ja palaa pääikkunaan. Palaa pääikkunaan tallettamatta arvoja. 17 (17)
