PALAX POWER 100 JA 100S

Transkriptio

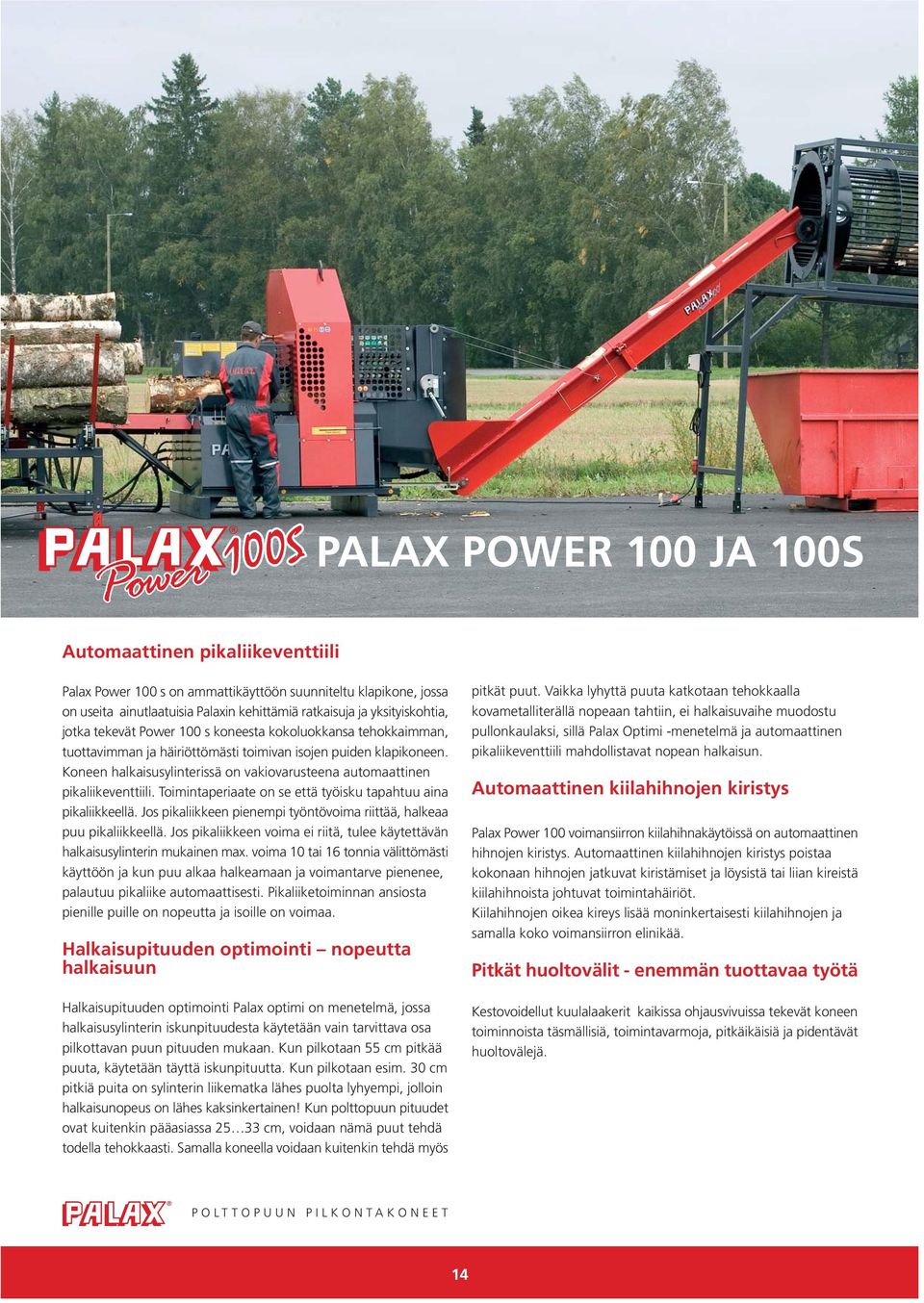

1 PL POWER 100 J 100S utomaattinen pikaliikeventtiili Palax Power 100 s on ammattikäyttöön suunniteltu klapikone, jossa on useita ainutlaatuisia Palaxin kehittämiä ratkaisuja ja yksityiskohtia, jotka tekevät Power 100 s koneesta kokoluokkansa tehokkaimman, tuottavimman ja häiriöttömästi toimivan isojen puiden klapikoneen. Koneen halkaisusylinterissä on vakiovarusteena automaattinen pikaliikeventtiili. Toimintaperiaate on se että työisku tapahtuu aina pikaliikkeellä. Jos pikaliikkeen pienempi työntövoima riittää, halkeaa puu pikaliikkeellä. Jos pikaliikkeen voima ei riitä, tulee käytettävän halkaisusylinterin mukainen max. voima 10 tai 16 tonnia välittömästi käyttöön ja kun puu alkaa halkeamaan ja voimantarve pienenee, palautuu pikaliike automaattisesti. Pikaliiketoiminnan ansiosta pienille puille on nopeutta ja isoille on voimaa. Halkaisupituuden optimointi nopeutta halkaisuun Halkaisupituuden optimointi Palax optimi on menetelmä, jossa halkaisusylinterin iskunpituudesta käytetään vain tarvittava osa pilkottavan puun pituuden mukaan. Kun pilkotaan 55 cm pitkää puuta, käytetään täyttä iskunpituutta. Kun pilkotaan esim. 30 cm pitkiä puita on sylinterin liikematka lähes puolta lyhyempi, jolloin halkaisunopeus on lähes kaksinkertainen! Kun polttopuun pituudet ovat kuitenkin pääasiassa cm, voidaan nämä puut tehdä todella tehokkaasti. Samalla koneella voidaan kuitenkin tehdä myös pitkät puut. Vaikka lyhyttä puuta katkotaan tehokkaalla kovametalliterällä nopeaan tahtiin, ei halkaisuvaihe muodostu pullonkaulaksi, sillä Palax Optimi -menetelmä ja automaattinen pikaliikeventtiili mahdollistavat nopean halkaisun. utomaattinen kiilahihnojen kiristys Palax Power 100 voimansiirron kiilahihnakäytöissä on automaattinen hihnojen kiristys. utomaattinen kiilahihnojen kiristys poistaa kokonaan hihnojen jatkuvat kiristämiset ja löysistä tai liian kireistä kiilahihnoista johtuvat toimintahäiriöt. Kiilahihnojen oikea kireys lisää moninkertaisesti kiilahihnojen ja samalla koko voimansiirron elinikää. Pitkät huoltovälit - enemmän tuottavaa työtä Kestovoidellut kuulalaakerit kaikissa ohjausvivuissa tekevät koneen toiminnoista täsmällisiä, toimintavarmoja, pitkäikäisiä ja pidentävät huoltovälejä. 14

2 1. Halkaisurunko ulkona, sylinterillä täysi iskunpituus. 2. Iskunpituuden optimointi säädettävissä cm puille. 3. Halkaisurunko sisällä, sylinterillä lyhyt iskunpituus. 4. Kun halkaisun iskunpituutta muutetaan, säätyy myös takavaste automaattisesti oikeaan paikkaan. Puun täydellinen hallinta katkaisun ja halkaisun eri vaiheissa 1. Koneessa on hydraulinen painin sekä liikkuva ja hydraulisesti lukittuva takatuki. Puun syöttöliikkeen aikana painin mukailee puun pintaa ja takatuki mukailee tarkasti puun muotoja. 2. Kun puu katkaistaan, lukittuu ensin takatuki paikalleen ja sen jälkeen painin lukitsee puun hydraulisesti pöytään. Kun puu on tukevasti kiinni, tapahtuu katkaisuvaihe. Takatuki ja painin pitävät epätasaisen ja mutkaisenkin puun hyvin paikallaan sahauksen aikana. 15

3 Puun täydellinen hallinta katkaisun ja halkaisun eri vaiheissa Varmaa puun ohjausta 1. Puu syötetään takavasteelle. Kun katkaisuliike alkaa, puu lukittuu pöytään hydraulisesti, vaste väistää n. 3 cm taakse ja puu katkeaa. Myös lyhyet 25 cm pölkyt vierivät oikein kouruun. Puskimen päässä olevat pienet terävät rihlat pitävät puun varmassa otteessa eivätkä päästä sitä luistamaan sivuun. Puskimen päässä olevan pystysuuntaisen loven ansiosta puu voidaan työntää aina pystyterään saakka. Näin halkaisuterissä oleva puu ei pääse koskaan ohjaamaan uutta puuta vinoon. LISÄVRUSTEET Hydraulinen takasyöttörulla 2. Viimeinen pölkky syötetään kuljettimella hydraulisesti nousevalle kippipöydälle, jossa puu pysyy hallitusti ja varmasti. Oma traktorivetoinen kuljetusalusta Koneen käyttöönotto helppo ja nopea. Työn aikana alusta voi olla paikallaan. Pikalukituksella varustettu työtaso käännetään alas, korkeus maasta n. 20 cm. Pikalukituksella varustettu valopaneeli käännetään pystyasentoon. Traktori siirretään koneen taakse, kiinnitys työntövarrella koneeseen. Nivelakseli kytketään paikalleen. 3. Kippipöytä hydraulisesti alas ja pölkky vierii kouruun. Myös lyhyet pölkyt vierivät hallitusti ja häiriöttömästi halkaisukouruun. 16

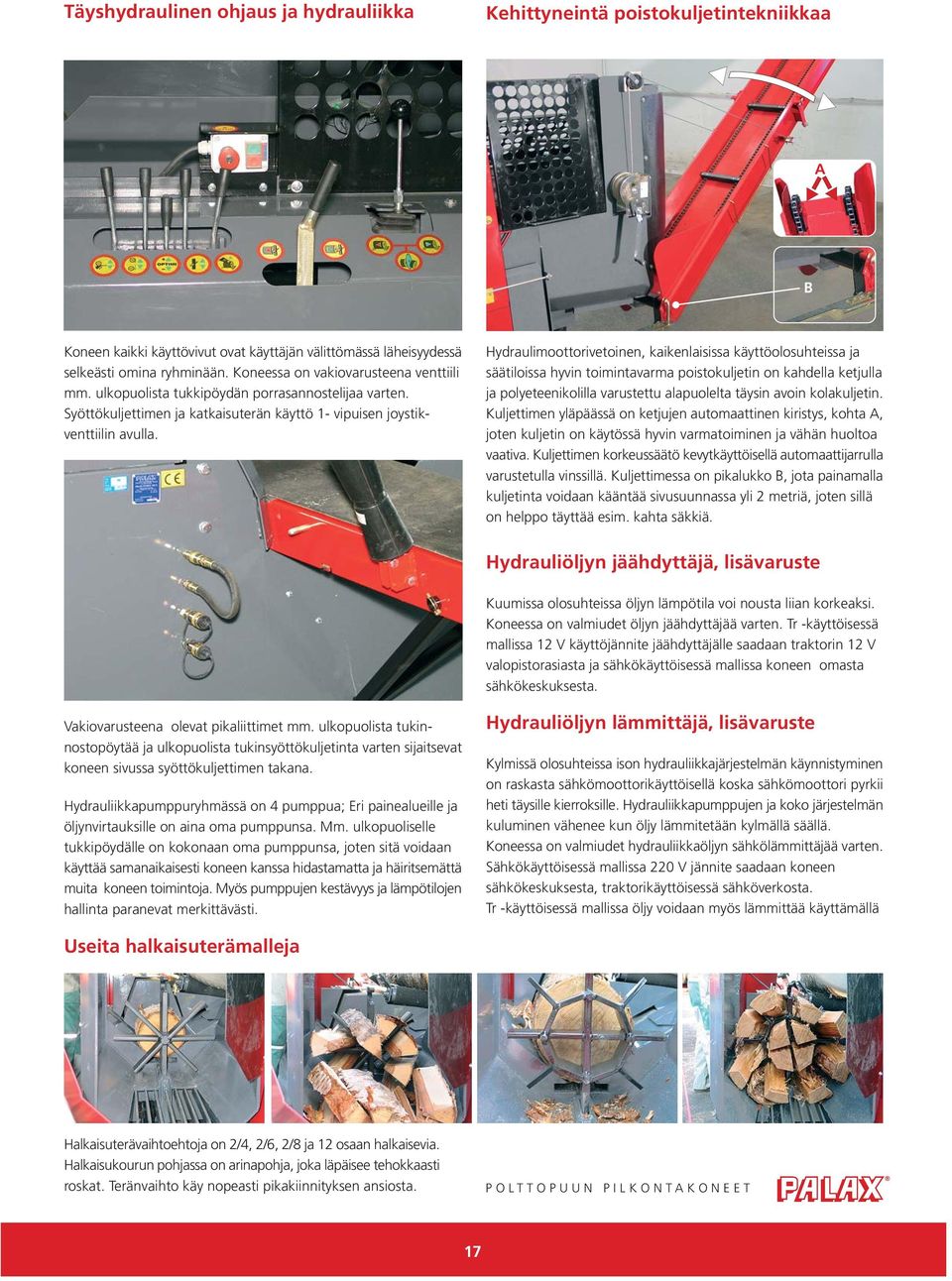

4 Täyshydraulinen ohjaus ja hydrauliikka Kehittyneintä poistokuljetintekniikkaa Koneen kaikki käyttövivut ovat käyttäjän välittömässä läheisyydessä selkeästi omina ryhminään. Koneessa on vakiovarusteena venttiili mm. ulkopuolista tukkipöydän porrasannostelijaa varten. Syöttökuljettimen ja katkaisuterän käyttö 1- vipuisen joystikventtiilin avulla. Hydraulimoottorivetoinen, kaikenlaisissa käyttöolosuhteissa ja säätiloissa hyvin toimintavarma poistokuljetin on kahdella ketjulla ja polyeteenikolilla varustettu alapuolelta täysin avoin kolakuljetin. Kuljettimen yläpäässä on ketjujen automaattinen kiristys, kohta, joten kuljetin on käytössä hyvin varmatoiminen ja vähän huoltoa vaativa. Kuljettimen korkeussäätö kevytkäyttöisellä automaattijarrulla varustetulla vinssillä. Kuljettimessa on pikalukko, jota painamalla kuljetinta voidaan kääntää sivusuunnassa yli 2 metriä, joten sillä on helppo täyttää esim. kahta säkkiä. Hydrauliöljyn jäähdyttäjä, lisävaruste Kuumissa olosuhteissa öljyn lämpötila voi nousta liian korkeaksi. Koneessa on valmiudet öljyn jäähdyttäjää varten. Tr -käyttöisessä mallissa 12 V käyttöjännite jäähdyttäjälle saadaan traktorin 12 V valopistorasiasta ja sähkökäyttöisessä mallissa koneen omasta sähkökeskuksesta. Vakiovarusteena olevat pikaliittimet mm. ulkopuolista tukinnostopöytää ja ulkopuolista tukinsyöttökuljetinta varten sijaitsevat koneen sivussa syöttökuljettimen takana. Hydrauliikkapumppuryhmässä on 4 pumppua; Eri painealueille ja öljynvirtauksille on aina oma pumppunsa. Mm. ulkopuoliselle tukkipöydälle on kokonaan oma pumppunsa, joten sitä voidaan käyttää samanaikaisesti koneen kanssa hidastamatta ja häiritsemättä muita koneen toimintoja. Myös pumppujen kestävyys ja lämpötilojen hallinta paranevat merkittävästi. Hydrauliöljyn lämmittäjä, lisävaruste Kylmissä olosuhteissa ison hydrauliikkajärjestelmän käynnistyminen on raskasta sähkömoottorikäyttöisellä koska sähkömoottori pyrkii heti täysille kierroksille. Hydrauliikkapumppujen ja koko järjestelmän kuluminen vähenee kun öljy lämmitetään kylmällä säällä. Koneessa on valmiudet hydrauliikkaöljyn sähkölämmittäjää varten. Sähkökäyttöisessä mallissa 220 V jännite saadaan koneen sähkökeskuksesta, traktorikäyttöisessä sähköverkosta. Tr -käyttöisessä mallissa öljy voidaan myös lämmittää käyttämällä Useita halkaisuterämalleja Halkaisuterävaihtoehtoja on 2/4, 2/6, 2/8 ja 12 osaan halkaisevia. Halkaisukourun pohjassa on arinapohja, joka läpäisee tehokkaasti roskat. Teränvaihto käy nopeasti pikakiinnityksen ansiosta. 17

5 PL POWER 100 J 100S TEKNISET TIEDOT Ominaisuus = vakio, L= lisävaruste Power 100 s Power 100 Power 100 S TR SM Diesel HYDRULIIKK Oma hydrauliikka Hydrauliöljy VG 32, ( VG 46 jatkuvasti kuumat olosuhteet) 160 l 160 l 160 l Sähkömoottorikäyttöisissä talvella ISO VG 22 moniasteöljy 160 l 160 l 160 l Paras vaihtoehto öljyn sähköämmitys Lisähydrauliikka tukinnostopöydälle Öljyn jäähdyttäjä 12 V DC L L L Öljyn sähkölämmitys 300 w, 220 V C,käyttö alle - 15 oc L L L Halkaisusylinteri 10 ton tai 16 ton Työ + paluuliike, täysi voima 10 t tai 3 t pikaliike 3,1/ 2,0 s 3,1/ 2,0 s 3,1/ 2,0 s Työ + paluuliike, täysi voima 16 t tai 4,8 t pikaliike 4,8 s / 3,2 s 4,8 s / 3,2 s 4,8 s / 3,2 s Hydr. pumpun tuotto/ 500 r/m utom. pikaliikeventtiili Koneen täyshydraulinen ohjaus VOIMNSIIIRTO J OHJUS Kuulalaakeroidut käyttövivut Kulmavaihde valurauta Voimansiirron irroituskytkin tr- käyttö utomaattinen kiilahihnojen kiristys Sähkömoottori 15 KW/ 35 utomaattinen Y/D- käynnistin Dieselmoottori 40 hv KTKISU J HLKISU Kovametalliterä 1000 mm ut. säätyvä hydr. takatuki Hydraulinen puun kiinnitys Halkaisuterät 2/4, 2/8 ja 12 osaan halkaisevat L L L Halkaisuterä 2/6 Halkaisuterän pikakiinnitys Halkaisuterän hydr. korkeussäätö Monivaiheinen roskanpoisto SYÖTTÖKULJETIN Syöttökuljetin, hihna 330 x 2500 Hydraulinen takavaste Pikaliittimet ulkoiselle syöttökuljettimelle Veto- ja taittopyörien autom. puhdistus POISTOKULJETIN 350 mm x 4300 mm, KOL 50 mm HD POLYETEN Hydr. moottorivetoinen kolakuljetin kahdella ketjulla Kuljettimen nostovinssi Kuljetin taittuva ja kääntyvä PUUN M. M ITT Puun suurin halkaisija 40 cm 40 cm 40 cm Puun katkaisupituus cm cm cm MITT J PINOT KULJETUSKUNNOSS Pituus, kaikki mitat ilman kuljetusalustaa ja alustalla 3200/ / / 5000 Leveys 1750/ / / 2500 Korkeus 2530/ / / 2730 Paino kuljettimen kanssa 1780/ / / 2230 MUIT LISÄVRUSTEIT Puruimuri L L L Tr- vetoinen kuljetusalusta, rengaskoko 10,5/ 75-15,3 L L L Nivelakseli, esim. ondioli 105 L L L Tukinnostopöytä L L L CE ja GS- hyväksynnät 18
