1 2013 Valmistettu Itävallassa

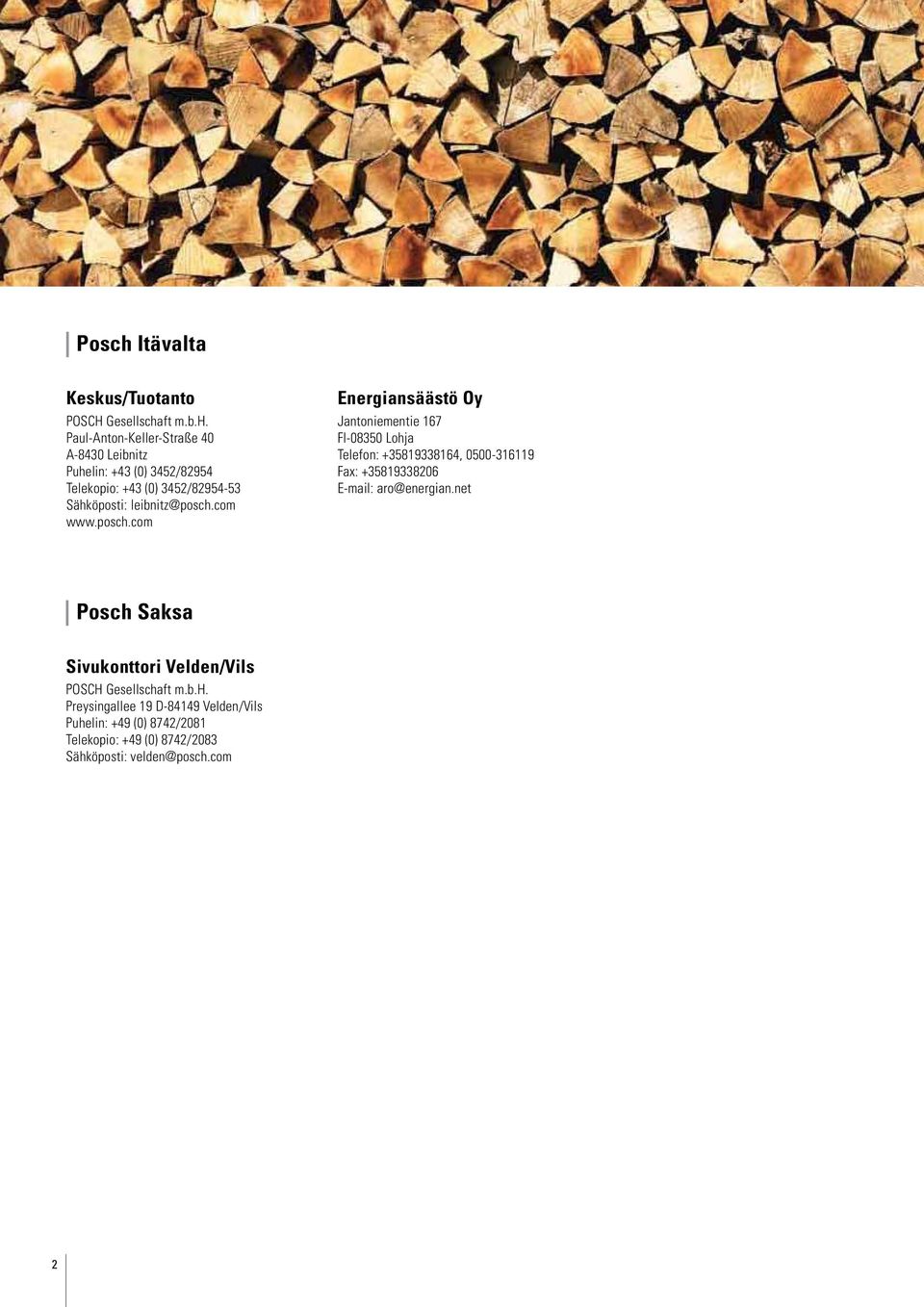

2 Posch Itävalta Keskus/Tuotanto POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz Puhelin: +43 (0) 3452/82954 Telekopio: +43 (0) 3452/ Sähköposti: Energiansäästö Oy Jantoniementie 167 FI Lohja Telefon: , Fax: Posch Saksa Sivukonttori Velden/Vils POSCH Gesellschaft m.b.h. Preysingallee 19 D Velden/Vils Puhelin: +49 (0) 8742/2081 Telekopio: +49 (0) 8742/2083 Sähköposti: 2

3 Posch-koneiden korkean tuotantolaadun ja asiakaslähtöisen suunnittelun taustalla on yksinkertainen salaisuus: yli 60 vuoden kokemus, innovaatio ja intohimo jatkuvaan parantamiseen. Tällä tavalla meistä on tullut Euroopan nro 1! 3

4 Tänään huomista varten Jo yli 60 vuotta perheyritys Posch on valmistanut Leibnitzissä koneita polttopuun käsittelyä varten. Posch on teknisen toteutuksen markkinajohtaja, ja yli 80 prosentin vientiosuudellaan Posch on Euroopan johtava ratkaisujen tarjoaja polttopuun käsittelyn alalla. Asiakkaamme ovat Saksassa, Ranskassa, Isossa Britanniassa, Benelux-maissa, Sveitsissä, Pohjoismaissa, Sloveniassa, Tsekissä, Bulgariassa, Romaniassa ja Baltian maissa. Tervetuloa Poschin tuotekuvastoon! Tuotteemme johdonmukainen jatkokehitys on tehnyt meistä Euroopan johtavan valmistajan polttopuun käsittelyssä viimeisten kuuden vuosikymmenen aikana. Esimerkkinä tästä on Hydromaticin suosittu Fixomatic-järjestelmä. Tästä kuvastosta löytyy taas lukuisia innovaatioita ja uutuuksia Poschilta. HydroCombille tarjoamme nyt kätevän moottorisahapidikkeen. Myös uusi pöytämallinen katkaisupyörösaha uudella pitkittäissahaussuojalla on turvallisuusominaisuuksiltaan tekniikan uusinta tasoa. Uudessa Duo-katkaisusahassa on kaksi WIDIA-sahaterää. Ja olemme muun muassa tehneet SpaltFix-sivuista entistä havainnollisempia. Konevalikoimastamme löydät sinäkin varmasti itsellesi sopivan Posch-tuotteen. Mukavaan ja turvalliseen työskentelyyn taatusti moneksi vuodeksi! Petra und Johann Tinnacher Yritysjohto Tietotaitoa ja innovaatiota Vuosikymmenien saatossa olemme hankkineet tietotaidon, joka luo kypsiä ratkaisuja. Samalla asetamme itsellemme korkeita vaatimuksia, jotta tuotteistamme tulisi entistä parempia. Yhteistyö ja yhteydenpito asiakkaidemme kanssa ovat meille erityisen tärkeitä, sillä kumppanuus johtaa jatkuvaan parantamiseen. Markkinatuntemus ja vuosikymmenien kokemus johtavat innovaatioihin, joiden avulla olemme taas askelen edellä luoden optimaaliset ratkaisut asiakkaillemme. Sillä sinun tuotevaatimuksesi ovat myös meidän: pitkä käyttöikä, helppokäyttöisyys, suuri turvallisuus, tehokkuus ja huoltoystävällisyys. Paras laatu Posch-tuotteet edustavat parasta laatua. Sen takaavat laadukkaiden osien käyttö ja koneidemme kestävä rakenne. Koneemme valmistetaan nykyaikaisimmissa tuotantolaitoksissa koulutettujen ja motivoitujen työntekijöiden toimesta. Henkilökuntamme valmistuksen tietotaito takaa huippulaatuiset koneet. Täydellinen huoltopalvelu Posch-tuotteet valmistetaan kestämään monen vuoden käyttö. Siihen kuuluu, että varaosahuolto taataan 20 vuodeksi. Huoltopalvelumme auttaa nopeasti ja toimittaa tarvittavat osat nopeasti asiakkaalle. Autamme sinua aina mielellämme! 4

5 SISÄLTÖ HydroCombi Halkaisu mukavasti seisova metripuun halkoja tonnin halkaisuvoiman Fixomatic-järjestelmällä HomeSplit SpaltAxt Voimapakkaus pienpuille lyhyen puun pystyhalkaisijat. Erikoiskokoonpanossa sopii myös metrihaloille RuckZuck Mukavuutta kotikäyttöön nopea vaakahalkaisukone. Erityisen ergonominen ja helppokäyttöinen SplitMaster Voimakas tuki vaakahalkaisukone, jossa paljon voimaa ja paljon ominaisuuksia parhaalle halkaisutyölle AutoSplit Mainio halkaisuidea voimakas halkaisukone sytykepuiden tekoon Pyörösahat Monipuolinen käyttö pyörösahojen turvallisuus ja käyttö täyttävät korkeat standardit ja takaavat optimaalisen sahauksen CutMaster AutoCut Aikaansaavia sahoja! Nopeita, tehokkaita ja vahvoja. Nopean ja tehokkaan sahauksen ohjelma SpaltFix Kaiken osaavat koneet vaativaan käyttöön puun katkaisu, halkaisu ja lastaus yhdessä työvaiheessa Kaikki puusta Puun kuljettaminen, lastaaminen ja pakkaaminen pienet ja suuret apulaiset kuivattamiseen, säilyttämiseen ja toimittamiseen ProfiHäcksler HackBlitz Puutarhajätteiden ja puunkaadon jätteiden vaivaton pilkkominen näillä silppureilla ilman ongelmaa Kuorimakoneet Kuoriminen ja teroittaminen näin tulee puunrungoista seipäitä ja tolppia. Liite Tuotetunnus Standardi Erikoismalli Teollisuus Houtklievers en kettingzagen. Messcherp berekend. Voimassa 1. huhtikuuta 2013 alk. Kuvaston ilmestyessä kaikki aiemmat hinnastot ja lisähinnastot vanhenevat. Muistathan ilmoittaa tilauksen yhteydessä tuotenumeron ja nimikkeen. Teknisiä tietoja, mittoja ja koneiden kuvia sekä turvateknisiä normeja koskevia tietoja kehitetään jatkuvasti, eivätkä ne siksi ole sitovia. Koneiden ja varaosien palautuksen on tapahduttava rahtivapaana. Erikoistilauksilla ei ole palautusoikeutta. Huom: Mukana toimitetuista sarjavalmisteisista osista (esim. kiilahihnalevy jne.) voidaan hyvittää ainoastaan 50 % varaosan hinnasta. Ehdot: Osat katsotaan uuden arvoisiksi ja toimitus tapahtuu ilman rahtimaksua Leibnitzin tehtaalta (Itävalta) tai Velden/Vilsin tehtaalta (Saksa). Kaikki oikeudet pidätetään. Jäljittäminen, myös osittainen, edellyttää Poschin lupaa by Posch. Oikeus paino- ja ladontavirheisiin pidätetään. 5

6 HydroCombi Fixomatic Yksilöllisiä halkaisuja. HydroCombi-tuotesarjassa on yli 40 eri konetta. Kaikissa on vakiona käytännöllisiä lisävarusteita, kuten käyttöä helpottava puun kiinnitysjärjestelmä Fixomatic, joka mahdollistaa käytännöllisen puun asettamisen ennen halkaisua. Vakiona ovat myös patentoitu puun pidikekärki ja mekaaninen rungon nostolaite. Vino halkaisuterä, jossa on sisäänrakennetut rullat, mahdollistaa kevyen ja virheettömän halkaisun Edut yhdellä silmäyksellä UUTTA Helppokäyttöinen puun kiinnitys, jossa on vakiovarusteena Fixomaticjärjestelmä ja patentoitu pidikekärki Mekaaninen puun nostolaite helpottaa tukkien käsittelyä Helpompi ja häiriötön halkaisu vinon halkaisuterän avulla, jossa on sisäänrakennetut rullat ja pitkäikäiset messinkiohjaimet Pitkäikäinen ja hiljainen: harmaavalurautainen teollisuuspumppu Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 6

7 7

8 HydroCombi Halkaisu mukavasti 1 1 V2-Speed -mallissa käyttäjä voi valita kahdesta iskunopeudesta. Vakiovarusteena malleissa HydroCombi 10 ja 13. AutoSpeed reagoi tarvittavaan halkaisupaineeseen ja kytkee automaattisesti päälle oikean halkaisunopeuden. Lisävarusteena HydroCombissa 10 ja 13, vakiona HydroCombista 16 lähtien. Alaslaskettava sylinteri helpottaa kuljetusta ja säästää tilaa varastoitaessa. 2 UUTTA C B A 2 Fixomatic-järjestelmän sarjavarusteet: jaetussa halkaisuterässä sijaitseva sisäänrakennettu puunpidike A helpottaa pölkyn asettamista. Halkaisuterän sisällä olevat rullat B estävät pehmeän puun jumiutumisen paluuliikkeen aikana C Patentoitu puun pidikekärki kiinnittää myös vinosti sahatut tukit Suuri, hiljaisesti käyvä harmaavalurautainen teollisuuspumppu varmistaa jatkuvan käytön pienellä kiertoluvulla. Vakiovarusteinen mekaaninen puunnostolaite nostaa halkaistavan puun vaivattomasti oikeaan asentoon. Erikoisvarusteinen hydraulinen puunnostolaite parantaa käyttömukavuuttaa edelleen. Optimaalisesti mitoitettu hydraulijärjestelmä, jossa on paluusuodatin ja kiinteä öljysäiliö kaksinkertaisella pohjalla, takaa parhaan mahdollisen käyttöturvallisuuden ja pitkän käyttöiän. Järeä teräspohjalevy pitää laitteen tukevasti pystyssä. Lisävarusteinen pohjaritilä parantaa turvallisuutta talviolosuhteissa.

9 HydroCombi 10-V2 Aloittelijalle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus M2832M PZG-V2 Traktori, voimantarve 11 kw, öljypumpun maksimaalinen litrateho 27 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku 12 / ~ /min M2830M E5,5-V2 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 6 / ~ 350 M2831M E5,5D-V2 5,5 kw:n sähkömoottori 400V, S6, CEE 16A Turbo Kaksivaihepumppu 5 / ~ 358 M2839M E3D-V2 3 kw:n sähkömoottori 230V, S6, kaksoistasopumppu 2 / ~ 345 M2834M PZG-E5,5- V2 12 / 28 6 / Paino kg ~ 382 M2838M PS-V2 Traktorin hydrauliikka, koon 3 hydraulimuhvi iskuun ja palautukseen tarvitaan. Mukana liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 16 l/min. 7 / ~ 310 M2837M R B5,5D-V2 5,5 kw:n bensiinimoottori (B&S) Kaksivaihepumppu, Turbo Kulutus: 1,0-1,5 l/h, Säiliön tilavuus: 4,1 l 5 / ~ 352 Erikoisvarusteena Autospeed, joka kytkee iskunopeuden paineen mukaan. Vain ensivarustuksen yhteydessä! Lisä- ja erikoisvarusteet löytyvät sivulta 10. HydroCombi 10 E5,5-V2 Halkaisuvoima 10 t, 230V-sähkömoottorilla: 9 t, kaksi painimen iskunopeutta V2 Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm (lisävarusteena: 130 cm), sylinterinisku 100 cm Säiliön tilavuus: 18 l hydrauliöljyä Sähkömoottori: kuljetettavissa kolmella kokokumirenkaalla, halk. 300 mm, kuljetuskahva Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II Korkeus kuljetusasennossa: n. 193 cm, työasennossa: n. 255 cm HydroCombi 13-V2 Aloittelijalle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus M2822M PZG-V2 Traktori, voimantarve 14 kw, öljypumpun maksimaalinen litrateho 32 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku 11/ ~ /min M2820M E5,5-V2 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 5 / 10 9 ~ 355 M2821M E5,5D-V2 5,5 kw:n sähkömoottori 400V, S6, CEE 16A Turbo kaksivaihepumppu 4 / ~ 365 M2829M E3D-V2 3 kw:n sähkömoottori 230V, S6, kaksoistasopumppu 2 / ~ 350 M2824M PZG-E5,5- V2 9 / 19 5 / Paino kg ~ 390 M2828M PS-V2 Traktorin hydrauliikka, koon 3 hydraulimuhvi iskuun ja palautukseen tarvitaan. Mukana liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 30 l/min. 10 / ~ 318 M2823M M2826M R B5,5D-V2 5,5 kw:n bensiinimoottori (B&S) kaksivaihepumppu, Turbo Kulutus: 1,0-1,5 l/h, Säiliön tilavuus: 4,1 l 4 / ~ 362 9,7 kw:n Briggs&Stratton, Vanguard 4-tahtinen B9,7-V2 bensiinimoottori, Kulutus: 2,0-2,5 l/h, 6 / ~ 370 Säiliön tilavuus: 8,5 l Erikoisvarusteena Autospeed, joka vaihtaa iskunopeudet paineen mukaan. Vain ensivarustuksen yhteydessä! Lisä- ja erikoisvarusteet löytyvät sivulta 10. HydroCombi 13 PS-V2 Halkaisuvoima 13 t, 230V-sähkömoottorilla: 12 t, kaksi painimen iskunopeutta V2 Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterin iskupituus 100 cm Säiliön tilavuus: 18 l hydrauliöljyä Sähkömoottori: kuljetettavissa kolmella kokokumirenkaalla, halk. 300 mm, kuljetuskahva Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II Korkeus kuljetusasennossa: n. 193 cm, työasennossa: n. 255 cm 9

10 HydroCombi 13-V2 liikennöintialustalla Liikkuva käyttö: kulkee akseliston varassa, bensiinimoottorilla tai sähkömoottorilla varustettuna Tyyppi Käyttö Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus M2823MS B5,5D-V2+L 5,5 kw:n bensiinimoottori (B&S), kaksoistasopumppu 4 / ~ 474 M2820MS E5,5-V2+L 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 5 / 10 9 ~ 487 M2821MS E5,5D-V2+L 5,5 kw:n sähkömoottori 400V, S6, CEE 16A, kaksoistasopumppu 4 / ~ 490 R Erikoisvarusteena Autospeed, joka kytkee iskunopeuden paineen mukaan. Vain ensivarustuksen yhteydessä! Paino kg HydroCombi 13 E5,5D-V2 liikennöintialustalla työasennossa Halkaisuvoima 13 t, kaksi männän työntönopeutta V2 Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterin iskupituus 100 cm Käyttö pystyasennossa Säiliön tilavuus: 18 l hydrauliöljyä Hydraulinen kääntötuki: Kuljetusta varten kone saatetaan hydraulisylinterin avulla vaakaasentoon. Kuljetettavissa akselilla, jossa kuulapääkytkin, suurin kuljetusnopeus: 80 km/h, valolaitteisto Korkeus kuljetusasennossa: n. 175 cm, työasennossa: n. 255 cm Lisävaruste mallille HydroCombi 10/13-V2 F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Moottorisahan pidike: Moottorisahan turvalliseen kuljetukseen ja kätevään säilytykseen Tuntilaskuri sähkömoottorikäyttöisille malleille HydroCombi 13 E5,5D-V2 liikennöintialustalla kuljetusasennossa F F F Z F Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Tuntilaskuri bensiinimoottorikäyttöisille malleille Kuljetuslaite traktori-, voimanottoakseli- ja sähkökäytöille Walterscheid-nivelakseli Puunaluspöytä lyhytpuun katkaisemiseen (33/55 cm), loppukatkaisulla Erikoisvaruste mallille HydroCombi 10/13-V2 Vain ensivarustuksen yhteydessä, sis. asennuksen. E ED X B D A160 Lisähinta ylimääräiselle sähkömoottorille 5,5 kw, 400 V mallille M2823MS Lisähinta ylimääräiselle sähkömoottorille 5,5 kw, 400 V kaksivaihepumpulla mallille M2823MS Tukipyörä tukijalan sijaan (mallille HydroCombi 13-V2, jossa liikennöintialusta) Lisähinta seisontajarrulle (mallille HydroCombi 13-V2, jossa liikennöintialusta) Kolmipistekiinnitys sähkömoottoristen mallien kuljettamiseen, jossa on sisäänrakennettu kolmas tukipyörä Yksittäislupa/yksittäinen käyttölupa (EBE) HydroCombi 13 PZG lisävarusteena: kuljetuslaite (F ) kuljetusasennossa 10

11 HydroCombi 16 Lisää voimaa. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6202MR PZG-R M6204MR E5,5D-R M6206MR M6208MR PZG- E5,5D-R PZ-R Traktori, voimantarve 17 kw, öljypumpun maksimaalinen litrateho 45 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min 5,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu kaksoistasopumppu Traktori, voimantarve 17 kw, kytkettävän öljypumpun maksimaalinen litrateho 45 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg 11 / ~ / ~ / 19 5 / ~ / ~ 418 M6200MR PS-R Traktorin hydrauliikka, koon 3 hydraulimuhvi iskuun ja palautukseen tarvitaan. Mukana liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 35 l/min. 8 / ~ 330 H Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! HydroCombi 16 PZG-R Lisävarusteet löytyvät sivulta 14. Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisusvoima 16 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterin iskupituus 100 cm Säiliön tilavuus: 38 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 195 cm, työasennossa: n. 260 cm HydroCombi 16 Turbo Lisää tehoa. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg M6182M M6184M PZG-R- Turbo E5,5D-R- Turbo M6186M PZG-E5,5D- R-Turbo H Traktori, voimantarve 19 kw, öljypumpun maksimaalinen litrateho 50 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min 5,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu kaksoistasopumppu 12 / ~ / ~ / 19 5 / ~ 520 Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! Lisävarusteet löytyvät sivulta 12. Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. HydroCombi 16 PZG-E5,5D-R Turbo Halkaisuvoima 16 t 2-sylinterihalkaisujärjestelmällä: kaksinkertainen paluunopeus ja suurempi tuntiteho Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterinisku 100 cm Säiliön tilavuus: 38 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 195 cm, työasennossa: n. 263 cm 11

12 Lisävaruste mallille HydroCombi 16 F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Moottorisahan pidike: Moottorisahan turvalliseen kuljetukseen ja kätevään säilytykseen Tuntilaskuri sähkömoottorikäyttöisille malleille F Z F Tuntilaskuri malleille, joissa on PZG-käyttö (Reed-kosketin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli Halkaisupöytä pienpuulle (35/55 cm) katkaisimella HydroCombi 18 Lisää voimaa. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6192MR PZG-R M6194MR E5,5D-R M6196MR M6198MR PZG- E5,5D-R PZ-R Traktori, voimantarve 17 kw, öljypumpun maksimaalinen litrateho 45 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min 5,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu kaksoistasopumppu Traktori, voimantarve 17 kw, kytkettävän öljypumpun maksimaalinen litrateho 45 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg 10 / ~ / ~ / 19 5 / ~ / ~ 410 M6190MR PS-R Traktorin hydrauliikka, koon 3 hydraulimuhvi iskuun ja palautukseen tarvitaan. Mukana liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 35 l/min. 7 / ~ 380 H Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! Lisävarusteet löytyvät sivulta 14. Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. HydroCombi 18 PZG-R Lisävarusteena: Moottorisahan pidike Halkaisusvoima 18 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterinisku 100 cm Säiliön tilavuus: 38 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 195 cm, työasennossa: n. 260 cm 12

13 HydroCombi 20 Lisää voimaa. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6230MR PZG-R M6233MR E5,5D-R M6234MR H PZG- E5,5D-R Traktori, voimantarve 21 kw, öljypumpun maksimaalinen litrateho 50 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min 5,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu kaksoistasopumppu Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Lisävarusteet löytyvät sivulta 14. Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisusvoima 20 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterinisku 100 cm Säiliön tilavuus: 38 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 199 cm, työasennossa: n. 260 cm Palautus Paino kg 11 / ~ / ~ / 22 5 / 16 Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! ~ 584 HydroCombi 20 PZG-R HydroCombi 16/20 liikennöintialustalla Liikkuva käyttö. Kuljetus akselilla, jossa bensiini- tai dieselmoottori Tyyppi Käyttö M6203 MSAR M6248 MSAR M6348 MSAR H ED 16B9,7D- R-PKW+L 20B15- R-PKW+L 20D17-R 11 kw Briggs & Stratton-bensiinimoottori, Kulutus: 2,0-2,5 l/h, Säiliön tilavuus: 8,5 l, kaksoistasopumppu 15 kw 4-tahti-Honda-bensiinimoottori, sähkökäynnistin, sis. tuntilaskurin, Kulutus: 3,0-3,5 l/h, Säiliön tilavuus: 30 l 17 kw Lombardini-dieselmoottori, sähkökäynnistin, Kulutus: 2,5-3,0 l/h, Säiliön tilavuus: 30 l Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg 3 / ~ / ~ / ~ 980 Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! Lisähinta ylimääräiselle sähkömoottorille 5,5 kw, 400 V, jossa kaksivaihepumppu malleille M6203MSAR ja M6248MSAR Lisävarusteet löytyvät sivulta 14. ERIKOISMALLI Kaavakuva: HydroCombi 20 B15-R-PKW+L kuljetusasento Halkaisuvoima 16 tai 20 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterinisku 100 cm käyttö pystyasennossa Säiliön tilavuus: 38 l / 43 l hydrauliöljy kuljetettavissa akselilla, jossa kuulapääkytkin, suurin kuljetusnopeus: 80 km/h, valolaitteisto Kuljetusta varten kone saatetaan vaijeritaljan avulla vaaka-asentoon. Korkeus kuljetusasennossa: n. 200 cm, työasennossa: n. 260 cm 13

14 Lisävaruste malleille HydroCombi 16/18/20 F irrotettava, liukumisen estävä pohjaritilä malleille HydroCombi 16/18 (malli 2011) F irrotettava, liukumisen estävä pohjaritilä mallille HydroCombi 20 (malli 2011) F Moottorisahan pidike: Moottorisahan turvalliseen kuljetukseen ja kätevään säilytykseen F Tuntilaskuri mallille HydroCombi 16 bensiinimoottorilla (vakiovaruste mallissa HydroCombi 20) F F Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri malleille, joissa on PZG-käyttö (Reed-kosketin), sis. pyörimisnopeusnäytön Z Walterscheid-nivelakseli F Halkaisupöytä pienpuulle (35/55 cm) katkaisimella HydroCombi 16/18 F Halkaisupöytä pienpuulle (35/55 cm) katkaisimella HydroCombi 20 Fixomatic-järjestelmä Mukavampi halkaisu! Uusi Fixomatic-järjestelmä varmistaa, että pölkky on optimaalisesti asetettu halkaisua varten. Näin estetään pölkyn luiskahtaminen halkaisun aikana. Halkaisuterän rullat vähentävät halkaisukitkaa pehmeä puu ei enää jumitu halkaisukiilaan A 1 Puun kiinnittämisen laukaisu. 2 Halkaisuterän rullat vähentävät halkaisuvoiman tarvetta ja estävät puun jumiutumisen halkaisukiilaan. 3 Jaettu terä puun kiinnittämiseen. Katso Kuva vasemmalla: Fixomatic-järjestelmä: Jaetussa halkaisuterässä sijaitseva sisäänrakennettu puunpidike A helpottaa pölkyn asettamista. Halkaisuterän sisällä olevat rullat estävät pehmeän puun jumiutumisen paluuliikkeen aikana. 14

15 HydroCombi 22 Ammattilaiselle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M6241MR PZG-R M6243MR E7,5D-R M6244MR H Hydraulinen puunnostolaite parempaan käyttömukavuuteen. PZG- E7,5D-R Traktori, voimantarve 23 kw, öljypumpun maksimaalinen litrateho 60 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min 7,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu kaksoistasopumppu Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg 11 / ~ / ~ / 23 6 / ~ 648 Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisuvoima 22 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterinisku 100 cm Säiliön tilavuus: 43 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 198 cm, työasennossa: n. 260 cm HydroCombi 22 PZG-E7,5DR Lisävarusteena: vaijeritalja ja tartuntapihdit Lisävaruste mallille HydroCombi 22 F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Moottorisahan pidike: Moottorisahan turvalliseen kuljetukseen ja kätevään säilytykseen Tuntilaskuri sähkömoottorikäyttöisille malleille F Z F Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli Halkaisupöytä pienpuulle (35/55 cm) katkaisimella Lisävarusteinen moottorisahan pidike (F ) moottorisahan turvalliseen kuljetukseen ja kätevään säilytykseen 15

16 HydroCombi 24 Turbo Ammattilaiselle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M2450M M2452M PZG- Turbo E7,5D- Turbo M2454M PZG-E7,5D- Turbo H Traktori, voimantarve 26 kw, öljypumpun maksimaalinen litrateho 60 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksivaihepumppu kaksoistasopumppu Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg 11 / ~ / ~ / 18 5 / ~ 725 Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisuvoima 24 t 2-sylinterihalkaisujärjestelmällä: kaksinkertainen paluunopeus ja suurempi tuntiteho Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterinisku 100 cm Säiliön tilavuus: 45 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 200 cm, työasennossa: n. 263 cm HydroCombi 24 PZG-Turbo Lisävaruste mallille HydroCombi 24 Turbo F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Moottorisahan pidike: Moottorisahan turvalliseen kuljetukseen ja kätevään säilytykseen Tuntilaskuri sähkömoottorikäyttöisille malleille F Z F Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli Halkaisupöytä pienpuulle (35/55 cm) katkaisimella 16

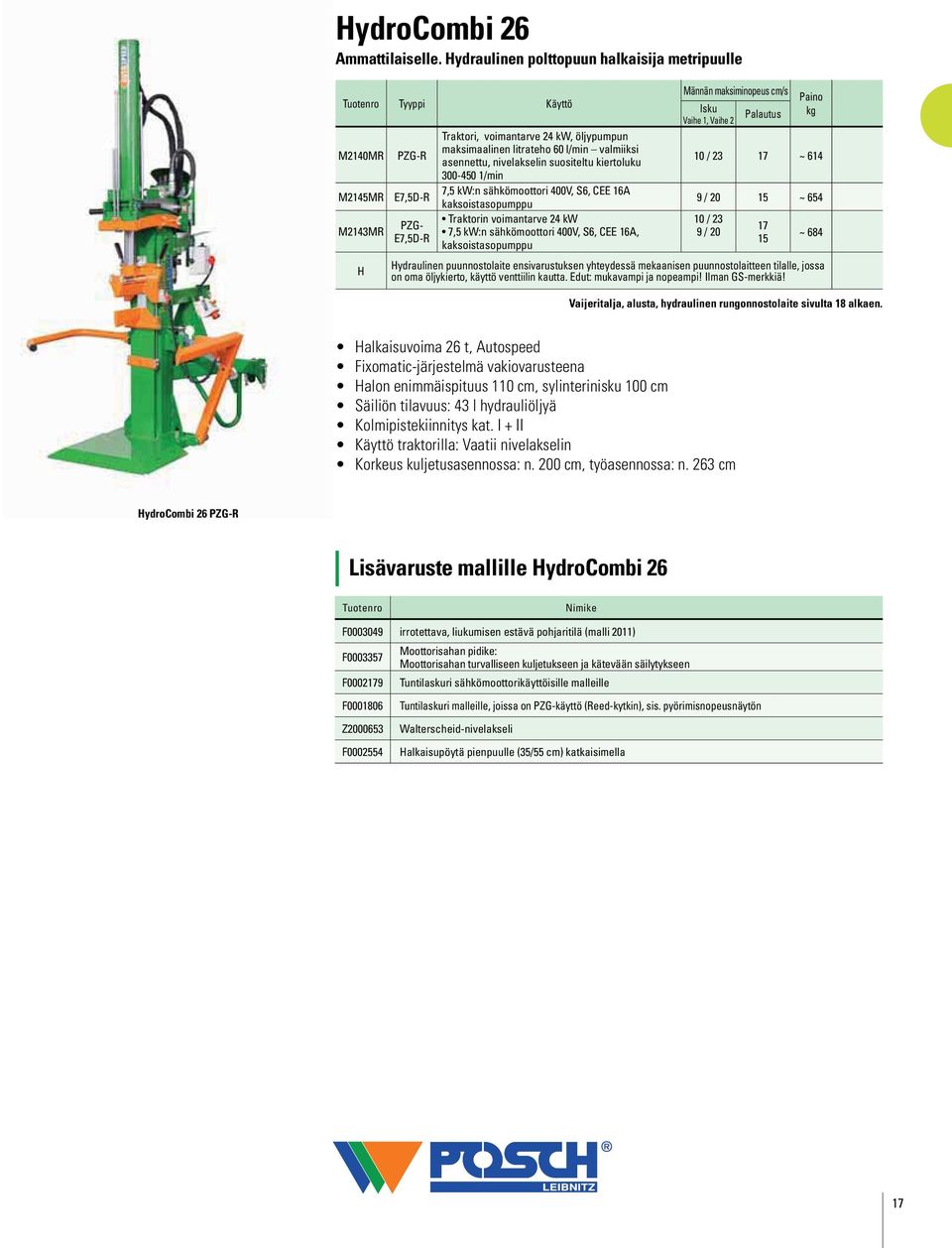

17 HydroCombi 26 Ammattilaiselle. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M2140MR PZG-R M2145MR E7,5D-R M2143MR H PZG- E7,5D-R Traktori, voimantarve 24 kw, öljypumpun maksimaalinen litrateho 60 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min 7,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksoistasopumppu kaksoistasopumppu Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg 10 / ~ / ~ / 23 9 / ~ 684 Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! Vaijeritalja, alusta, hydraulinen rungonnostolaite sivulta 18 alkaen. Halkaisuvoima 26 t, Autospeed Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterinisku 100 cm Säiliön tilavuus: 43 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 200 cm, työasennossa: n. 263 cm HydroCombi 26 PZG-R Lisävaruste mallille HydroCombi 26 F irrotettava, liukumisen estävä pohjaritilä (malli 2011) F F Moottorisahan pidike: Moottorisahan turvalliseen kuljetukseen ja kätevään säilytykseen Tuntilaskuri sähkömoottorikäyttöisille malleille F Z F Tuntilaskuri malleille, joissa on PZG-käyttö (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli Halkaisupöytä pienpuulle (35/55 cm) katkaisimella 17

18 HydroCombi 30 Voimakas ja ammattimainen. Hydraulinen polttopuun halkaisija metripuulle Tyyppi Käyttö M2150MR M2154MR M2152MR H PZG-R E7,5D-R PZG- E7,5D-R Traktori, voimantarve 26 kw, öljypumpun maksimaalinen litrateho 60 l/min valmiiksi asennettu, nivelakselin suositeltu kiertoluku /min 7,5 kw:n sähkömoottori 400V, S6, CEE 16A kaksivaihepumppu kaksoistasopumppu Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg 9 / ~ / ~ / 18 8 / 16 Hydraulinen puunnostolaite ensivarustuksen yhteydessä mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, käyttö venttiilin kautta. Edut: mukavampi ja nopeampi! Ilman GS-merkkiä! ~ 876 Halkaisusvoima 30 t Autospeedilla Fixomatic-järjestelmä vakiovarusteena Halon enimmäispituus 110 cm, sylinterinisku 100 cm Säiliön tilavuus: 73 l hydrauliöljyä Kolmipistekiinnitys kat. I + II Käyttö traktorilla: Vaatii nivelakselin Korkeus kuljetusasennossa: n. 202 cm, työasennossa: n. 263 cm HydroCombi 30 PZG-R Lisävaruste mallille HydroCombi 30 F F F F Z F irrotettava, liukumisen estävä pohjaritilä Moottorisahan pidike: Moottorisahan turvalliseen kuljetukseen ja kätevään säilytykseen Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri malleille, joissa on PZG-käyttö (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli Halkaisupöytä pienpuulle (35/55 cm) katkaisimella HydroCombi-mallien liikennöintialustat Erikoisvaruste malleille HydroCombi 16/16 Turbo/18/20/22/24 Turbo/26/30 Vain ensivarustuksen yhteydessä, sis. asennuksen. SA Katuliikennöintialusta, johon kuuluvat: kumijousiakseli 80 km/h, jossa kuulapääkytkin, Työntö- ja seisontajarru, tukipyörä, valolaitteisto. A160 Yksittäislupa/yksittäinen käyttölupa (EBE) Katuliikennöintialusta tekee HydroCombista akselilla kuljetettavan. Kuljetusta varten kone saatetaan vaijeritaljan avulla vaaka-asentoon. Alusta on irrotettavissa, jotta konetta voidaan kuljettaa myös kolmipistekiinnityksen avulla. Kaavakuva: Katuliikennöintialusta SA 18

19 Hydraulinen puunnostolaite HydroCombille Erikoisvaruste malleille HydroCombi 16/16 Turbo/18/20/22/24 Turbo/26/30 Voimassa ensivarustuksella, mukaan lukien asennus. Jälkivarustaminen kysyttäessä (ilmoitettava koneen sarjanumero). H Hydraulinen puunnostolaite mekaanisen puunnostolaitteen tilalle, jossa on oma öljykierto, ohjaus venttiilin kautta. Ilman GS-merkkiä! Hydraulinen puunnostolaite nostaa halkaistavan puun vaivattomasti oikeaan asentoon. Puun nosto tapahtuu halkaisusta riippumatta oman hydrauliventtiilin avulla. Tämä mahdollistaa tarkan noston ja laskun. HydroCombi Turbo, jossa on hydraulinen puunnostolaite 1 Vaijeritaljat HydroCombille Erikoisvaruste malleille HydroCombi 16/16 Turbo/18/20/22/24 Turbo/26/30 Voimassa ensivarustuksella, mukaan lukien asennus. Jälkivarustaminen kysyttäessä (ilmoitettava koneen sarjanumero). WF F F F Vaijeritalja, kaukokäyttöinen hydrauliikka, 40 m vaijeria, vetovoima kg, vapaa köyden aukiveto, pehmeä käynnistys ja pehmeä lasku. Huom! Ketju ja tartuntapihdit tilattava erikseen. Vain voimanottoakselikäyttöön, ei käytettävissä sähkökäyttöisissä voimanottoakseli- ja sähkökäyttöisissä koneissa! Ilman GS-merkkiä! Tartuntapihdit vaijerivetolaitteeseen, puun halkaisija enint. 65 cm, n. 9 kg Tartuntapihdit vaijerivetolaitteeseen, puun halkaisija enint. 80 cm, n. 14,5 kg Ketju vaijerivetolaitteeseen, 1 m, 2 pölkynsiirtokoukkua 1000 kg HydroCombi, jossa on vaijeritalja WF ja tartuntapihdit Langattomasti ohjattava vaijeritalja on kätevä apu puuta halkaistaessa. Se vetää pölkyt vaivattomasti koneen luokse ja asettaa ne halkaisuasentoon. Pehmeän käynnistyksen ja laskun ansiosta tukit liikkuvat tasaisesti kuin kädestä pitäen. Vaijeritaljan yläreunan korkeus 1 : HydroCombi 16/16 Turbo/18: 2,46 m; HydroCombi 20/22: 2,49 m; HydroCombi 24 Turbo/26/30: 2,52 m. WF-vaijeritalja, jossa on tartuntapihdit ja kauko-ohjaus WF-vaijeritalja, jossa on kauko-ohjaus Vaijerivetolaitteen pölkynsiirtokoukku 19

20 SpaltAxt Voimapaketti lyhyille puille. Pienpuun nopea pilkkominen on Poschin Spaltaxtin vahvuus. Nopeutensa lisäksi kone on turvallinen ja helppokäyttöinen. Kaikissa malleissa on kahden käden turvakytkentä ja uusi puun pidikekärki. Vielä suuremman halkaisunopeuden tarjoavat turbo-mallit. Edut yhdellä silmäyksellä Pienpuulle (enint. 55 cm) ja metripuulle (enint. 1,30 m) Puun pidikekärki kiinnittää puun helposti ja turvallisesti Hiljainen hydrauliikka jatkuvaan käyttöön Turbo-malli: Entistä suurempi halkaisunopeus Helppo kuljetus 300 mm:n kokokumirenkailla Vankka ja pitkäikäinen Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 20

21 21

22 SpaltAxt Voimapaketti lyhyille puille Portaattomasti säädettävä iskupituus. Myös ohuet ja vinoon katkaistut puut kiinnittyvät laitteeseen helposti pidikekärjen avulla. Irrotettava, rullilla varustettu halkaisuterä säästää halkaisuvoimaa (vakiovarusteena malleissa SpaltAxt 8 Spezial ja SpaltAxt 10 Spezial). Puu halkeaa nopeasti ja terässä olevat rullat estävät puun juuttumisen kiinni terään Vakiovarusteinen halkaisupöytä toimii halkojen välisäilytyspaikkana halkaisun yhteydessä Erikoismalli mahdollistaa myös metripuun tapauskohtaisen halkaisemisen (iskumatka 54 cm). Suuret, 300 mm kokoiset kokokumirenkaat helppoon kuljetukseen. Turbo-malli: tehohalkaisukone, jonka nopeus on vielä suurempi. 22

23 HomeSplit 6 Järeä polttopuun halkaisukone lyhytpuulle. Tyyppi Käyttö Männän maksiminopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg M2905 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 5 31 ~ 122 M2906 E3 3 kw:n sähkömoottori 230V, S ~ 122 halkaisuvoima 6 t, 230V-sähkömoottorilla: 5 t Halon enimmäispituus 55 cm, sylinterin iskupituus 54 cm Kuljetettavissa kahdella kokokumirenkaalla, halk. 250 mm Moottorisuojauskytkin ja vaiheenvaihdin Lisävarusteet mallille HomeSplit 6 HomeSplit 6 E3 F F Irrotettava halkaisuristi halkaisee puun neljään osaan Rullilla varustettu irrotettava erikoisterä SpaltAxt 8 Tehokas ja vankka. Polttopuun halkaisukone lyhytpuulle. Tyyppi Käyttö Männän maksiminopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg M6140 E5,5 Turbo 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 7 41 ~ 152 M6142 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 5 31 ~ 136 M6141 E3 3 kw:n sähkömoottori 230V, S ~ 136 Lisävarusteet löytyvät sivulta 25. halkaisuvoima 7,2 t, 230V-sähkömoottorilla: 6 t Halon enimmäispituus 55 cm, sylinterin iskupituus 54 cm Mukavasti kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Moottorisuojauskytkin ja vaiheenvaihdin Turbo-malli: entistä suurempi halkaisunopeus SpaltAxt 8 E5,5 Turbo 23

24 SpaltAxt 8 Spezial Tehokas ja vankka. Lyhyt- ja metripuun polttopuuhalkaisija. Tyyppi Käyttö Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg M6145 E5,5 Turbo 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 7 41 ~ 171 M6147 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 5 31 ~ 155 M6146 E3 3 kw:n sähkömoottori 230V, S ~ 155 M6162 PS Turbo Traktorihydrauliikka 7 27 ~ 200 M6166 PZG Turbo Traktori 8 32 ~ 218 M6167 PZG-E5,5 Turbo M6168 B4,8 CEE 16A 4,8 kw Honda-4-tahti-bensiinimoottori, Kulutus: 0,5-0,8 l/h, Säiliön tilavuus: 0,9 l ~ ~ 156 SpaltAxt 8 Spezial E5,5 Turbo halkaisupöydän ylimmässä kiinnitysasennossa lisävarusteena: halkaisuristi Tekniset perusominaisuudet: ks. SpaltAxt 8. Halon enimmäispituus 100 cm (lisävarusteena: 130 cm), sylinterinisku 54 cm Irrotettava halkaisupöytä mahdollistaa 100 cm, 82 cm tai 55 cm pitkien puiden halkaisemisen. Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm siirrettävä erikoisterä, jossa on rullat Sähkömoottori: Moottorisuojauskytkin ja vaiheenvaihdin Käyttö traktorilla: Kiinteästi asennettu öljypumppu, 14 l/min pyörimisnopeudella 430 1/ min, voimantarve 5 kw, kolmipistekiinnitys kat. I + II, vaatii nivelakselin Traktorihydrauliikkakäyttö: vaatii koon 3 hydraulimuhvin iskulle ja paluulle. Pakettiin kuuluvat liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Kolmipistekiinnitys kat. I + II, pumpun enimmäissyöttöteho: 16 l/min Turbo-malli: Suurtehohalkaisija entistä suurempaan halkaisunopeuteen SpaltAxt 8 Spezial halkaisupöydän keskimmäisessä kiinnitysasennossa lisävarusteena: halkaisuristi SpaltAxt 8 on monipuolinen kone. 24

25 Lisävarusteet malleille SpaltAxt 8 ja 8 Spezial F F F F F F F F F F Z Irrotettava halkaisuristi halkaisee puun neljään osaan Siirrettävä erikoisterä, jossa on rullat (SpaltAxt 8 Spezial -mallin vakiovaruste) Comfort-paketti (halkaisuristi ja iso halkaisupöytä) Iso halkaisupöytä Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), (sis. pyörimisnopeusnäytön) Tuntilaskuri bensiinimoottorikäyttöisille malleille Pyöräsarja, halk. 400 mm, uralliset ilmarenkaat Pohjalevy mallille SpaltAxt 8 Spezial, puun enimmäispituus 130 cm Kolmipistekiinnitys kat I + II sähkömoottorikäyttöisille koneille, ei bensiinimoottorikäyttöisille malleille Walterscheid-nivelakseli Kolmipistekiinnitys SpaltAxt 8:lle (F ) Comfort-paketti Comfort-pakettiin kuuluvat siirrettävä halkaisuristi, joka halkaisee puun neljään osaan, ja iso halkaisupöytä ensivarusteena tai jälkivarusteena malleille SpaltAxt 8, SpaltAxt 8 Spezial ja SpaltAxt 10 Spezial. 4-osainen halkaisuristi tekee vaivattomasti ja järkevästi 4 klapia yhdessä työvaiheessa. Irrotettava, rullilla varustettu halkaisuterä säästää halkaisuvoimaa. Puu halkeaa nopeasti ja terässä olevat rullat estävät puun juuttumisen kiinni terään. Iso halkaisupöytä (F ) Pyöräsarja, jossa ilmarenkaat (F ) 25

26 SpaltAxt 10 Spezial Ihanteellinen hydraulinen polttopuuhalkaisija omakotitaloon, maatilalle ja yritykseen. Tyyppi Käyttö Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg M6175 5,5 kw:n sähkömoottori 400V, S6, E5,5 Turbo CEE 16A 7 30 ~ 226 M6172 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 5 21 ~ 207 M6171 PS Turbo Traktorihydrauliikka 7 27 ~ 248 M6176 PZG Turbo Traktori 8 32 ~ 266 M6177 M6179 PZG-E5,5 Turbo B8,1 Turbo CEE 16A 8,1 kw Honda-4-tahti-bensiinimoottori, Kulutus: 1,0-1,3 l/h, Säiliön tilavuus: 2,1 l ~ ~ 214 SpaltAxt 10 Spezial E5,5 Turbo Halkaisupöytä ylimmässä kiinnitysasennossa lisävarusteena: Pohjalevy Halkaisuvoima 9,3 t Halon enimmäispituus 100 cm (lisävarusteena: 130 cm), sylinterinisku 54 cm Irrotettava halkaisupöytä mahdollistaa 100 cm, 82 cm tai 55 cm pitkien puiden halkaisemisen. Kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm siirrettävä erikoisterä, jossa on rullat Sähkömoottori: Moottorisuojauskytkin ja vaiheenvaihdin Käyttö traktorilla: Kiinteästi asennettu öljypumppu, voimantarve 5 kw, kolmipistekiinnitys kat. I + II, vaatii nivelakselin Traktorihydrauliikkakäyttö: vaatii koon 3 hydraulimuhvin iskulle ja paluulle. Pakettiin kuuluvat liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Kolmipistekiinnitys kat. I + II, pumpun enimmäissyöttöteho: 16 l/min Turbo-malli: Suurtehohalkaisija entistä suurempaan halkaisunopeuteen SpaltAxt 10 Spezial E5,5 Turbo halkaisupöytä keskiasennossa SpaltAxt 10 Spezial PZG-E5,5 Turbo 26

27 Lisävaruste mallille SpaltAxt 10 Spezial F F F F F F F F F Z Irrotettava halkaisuristi halkaisee puun neljään osaan Comfort-paketti (halkaisuristi ja iso halkaisupöytä) Iso halkaisupöytä Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille, sis. pyörimisnopeusnäytön Tuntilaskuri bensiinimoottorikäyttöisille malleille Pyöräsarja, halk. 400 mm, uralliset ilmarenkaat Pohjalevy mallille SpaltAxt 10 Spezial, puun enimmäispituus 130 cm Kolmipistekiinnitys kat. I + II sähkömoottorikäyttöisille malleille, ei bensiinimoottorikäyttöisille malleille Walterscheid-nivelakseli Pohjalevy mallille SpaltAxt 10 (F ) Helposti kuljetettavissa: malli SpaltAxt 10 Spezial, jossa kolmipistekiinnitys (F ) lisävarusteena. 27

28 RuckZuck Nopea halkaisukone omakotitaloon. Joka takkaan polttopuut RuckZuck-halkaisukone on ehkä helpoin tapa, pilkkoa omat polttopuut. Malli toimii turvallisesti ja ennen kaikkea nopeasti unohtamatta turbo-mallia, joka tarjoaa ylimääräistä nopeutta. Edut yhdellä silmäyksellä Helppo ja turvallinen käyttö vaakatasoisen työskentelytavan ansiosta Hiljainen hydraulilaitteisto, jossa öljysuodatin jatkuvaan käyttöön Kätevä puunaluspöytä keskittää pölkyt halkaisua varten Erityisen kestävä leveän messinkiosia sisältävän männänohjauksen ansiosta Säädettävä halkaisuisku säästää aikaa Helppo kuljetus halkaisijaltaan 300 mm kokokumirenkailla Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 28

29 29

30 RuckZuck Mukavuutta omakotitaloon V2-Speed -mallissa käyttäjä voi valita kahdesta iskunopeudesta. Vakiovarusteena mallissa RuckZuck Helppo ja turvallinen käyttö vaakatasoisen työskentelytavan ansiosta. Kätevä puunaluspöytä keskittää pölkyt halkaisua varten. Säädettävä halkaisuisku säästää aikaa Lisävarusteena: Siirrettävä kääntöhalkaisuristi (F ), tekee neljä halkoa yhdellä kertaa. Hiljainen hydraulilaitteisto, jossa öljysuodatin jatkuvaan käyttöön. Erityisen kestävä leveän messinkisen mäntälevyohjauksen ansiosta. Helppo kuljetus halkaisijaltaan 300 mm kokokumirenkailla. 30

31 RuckZuck Helppokäyttöinen vaakahalkaisukone omakotitaloon. Tyyppi Käyttö Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg M6860 E5,5 Turbo 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 11 / ~ 144 M6790 E3 3 kw:n sähkömoottori 400V, S6, CEE 16A 6 / ~ 128 M6791 E3 3 kw:n sähkömoottori 230V, S6 5 / ~ 127 M6862 B5,5 B&S M6863 B5,9 Honda 5,5 kw (7,5 PS) bensiinimoottori Briggs & Stratton 5,9 kw (8 hv) Honda-bensiinimoottori, Kulutus: 1,0-1,5 l/h, Säiliön tilavuus: 5,3 l 8 / ~ / ~ 142 RuckZuck E3 -lisävaruste: Kääntöhalkaisuristi (F ) ja puukouru (F ) Halkaisuvoima 6 t, kaksi männän iskunopeutta V2 halon enimmäispituus 55 cm, männän iskupituus 54 cm kuljetettavissa kahdella kokokumirenkaalla, halk. 300 mm Turbo-malli: entistä suurempi halkaisunopeus Lisävarusteena malleille RuckZuck F F F F Irrotettava halkaisuristi, tekee neljä halkoa Puunaluspöytä halkaisutyökalun takana mallille RuckZuck Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri bensiinimoottorikäyttöisille malleille 31

32 SplitMaster Voimakas kestohalkaisukone. SplitMaster on aito ammattilaislaite: Se halkaisee pölkyt voimalla usean erilaisen halkaisuteräversion avulla ja erittäin nopeasti. Lisävarusteena myös panostusnosturi. SplitMaster-valikoima 9 55 t, lisävarusteena ainutlaatuinen EASY-halkaisujärjestelmä. Edut yhdellä silmäyksellä Lyhyt- ja metripuulle 1,25 m saakka Autospeed tarjoaa helppokäyttöisyyden ja suuren halkaisutehon Ammattitasoinen hydraulilaitteisto, jossa harmaavalurautapumppu ja jatkuvan käytön öljysuodatin Hydraulinen nostolaite helpottaa halkaisutyötä Hydraulisesti säädettävät halkaisuterämallit (alk. SplitMaster 20) erikokoisten pölkkyjen halkaisuun keskikohdalta tasaisiksi haloiksi. Ergonominen käyttökorkeus Katso omin silmin Poschkoneiden työskentelyä: tilaa meiltä tuote-dvd tai katso suoraan verkosta osoitteessa: 32

33 33

34 SplitMaster Voimakas tuki AutoSpeed reagoi tarvittavaan halkaisupaineeseen ja kytkee automaattisesti päälle oikean halkaisunopeuden Suureksi mitoitettu sylinteri mahdollistaa nopeamman halkaisun. Katkaisuläppä suojaa käyttöpaikkaa. Mäntä liikkuu halkaisuterään asti, joten myös kierresyiset ja oksaiset puut halkeavat kokonaan. Hydraulinen halkaisuteräsäätö, optimoitu teränvaihto ilman työkaluja, kaksoisteräjärjestelmä suoraviivaiselle halkaisemiselle (ks. kuva) Kompakti rakenne: Kuljetusasento. Nopean halkaisuvaiheen takaa ammattitasoinen hydraulilaitteisto, jossa harmaavalurautapumppu ja jatkuvan käytön öljysuodatin Halkaisupöytä, ergonominen käyttökorkeus ja puunnostolaite helpottavat työtä ja säästävät selkää. Lisävarusteena: EASY -halkaisuterä: Puu työnnetään Easy-terän läpi. Alemmat halot ovat heti sopivan kokoisia ja valmiita varastointia ja jatkokäsittelyä varten. Ylemmät halot voidaan vaivattomasti vetää halkaisuterältä ja halkaista ne uudevetäästaan. 34

35 SplitMaster 9 Ergonominen vaakahalkaisukone omakotitaloon, mökille ja maatilalle. SplitMaster 9 E5,5-R Tyyppi Käyttö Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus M2350R E5,5-R 5,5 kw:n sähkömoottori 400V, S6, CEE 16A 7 / ~ 222 M2359R E3D-R 3,0 kw:n sähkömoottori 230V, S6, kaksoistasopumppu 2 / ~ 234 M2350 E5,5-R- 5,5 kw:n sähkömoottori 400V, S6, CEE 16A SBLR PKW Alusta SBL 7 / ~ 366 Traktorin voimantarve 7 kw, M2352R PZG-R Öljypumppu, jonka litrateho on 18,5 l/min pyörimisnopeudella 8 / ~ /min, valmiiksi asennettu M2354R PZG- 8 / 19 E5,5-R 7 / ~ 248 M2356 B9,7-R- 9,7 kw (13 PS) Briggs & Stratton, Vanguard- SBLR PKW 4-tahti-bensiinimoottori, alusta SBL, Kulutus: 2,0-2,5 l/h, Säiliön tilavuus: 8,5 l 8 / ~ 365 M2357 B8-R- 8 kw (11 hv) 4-tahti-bensiinimoottori SBLR PKW Honda B8, alusta SBL, Kulutus: 2,0-2,5 l/h, Säiliön tilavuus: 6,1 l 8 / ~ 364 M2358R PS-R Traktorihydrauliikka 8 / ~ 196 Paino kg SplitMaster 9 E5,5-R lisävaruste: iso puunaluspöytä (B) Halkaisusvoim 9 t Autospeedilla halon enimmäispituus 50 cm, sylinterin iskupituus 54 cm Säädettävä halkaisuisku Halkaisupöytä (l x p: 990 x 585 mm) Halkaisuterä on sovitettavissa puun paksuuteen nopeasti ja ilman työkaluja, niin että halkaisu kohdistuu keskikohdalle kuljetettavissa kahdella kokokumipyörällä, halk. 250 mm, kuljetusapu Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II Traktorihydrauliikkakäyttö: vaatii koko 3 hydraulimuhvin iskulle ja paluulle. Pakettiin kuuluvat liitäntäletkut ja hydraulipistoke. Vaatii paineettoman palautuksen! Pumpun suurin syöttöteho 16 l/min. Alusta SBL Nopea liikennöintiakseli 80 km/h, seisontajarru, kuulapääkytkin, valolaitteisto Lisävarusteet mallille Split Master 9 F Kolminkertainen halkaisuterä (h cm) 1) F Kuusinkertainen halkaisuterä (Ø cm) 1) F F F F Nelinkertainen halkaisuterä (h 0-35 cm) 1), vakiovaruste Tuntilaskuri sähkömoottorikäyttöisille malleille Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Tuntilaskuri bensiinimoottorikäyttöisille malleille SplitMaster 9 E5,5-R kuljetusasennossa, jossa lisävarusteinen kuljetusapu: iso puunaluspöytä (B) Z Walterscheid-nivelakseli 1) keskeltä halkaistava pölkky Erikoisvarusteet mallille SplitMaster 9 Vain ensivarustuksen yhteydessä, sis. asennuksen. SplitMaster 9 PZG-E5,5-R V T L M A160 D B Lisähinta halon enimmäispituudelle 100 cm Traktorialusta, enint. 10 km/h ilman jarruja. Ei kuljetuksiin julkisilla teillä, vain yksityisalueella (esim. puupihalla). Kuulapääkytkin, ilman valolaitteistoa Valaisinpalkki Lisähinta hydrauliselle halkaisuteräsäädölle Yksittäislupa/yksittäinen käyttölupa (EBE) Kolmipistekiinnitys kat. I + II (sähkömoottorikäyttöisille malleille) Iso puunaluspöytä (l x p: 990 x 950 mm), lisävarusteella V vakiona 35

36 SplitMaster 20 Ergonominen vaakahalkaisukone. Tyyppi Käyttö M6950 M6955 M6965 Y Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg PZG Traktorin voimantarve 26 kw (34 hv), Öljypumppu, jonka litrateho on 65/125 l/min pyörimisnopeudella 480 1/min, valmiiksi asennettu 13 / ~ 750 E7,5D 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksoistasopumppu 11 / ~ / PZG-E7,5D 11 / Kaksoistasopumppu ~ 804 SplitMaster, jossa Easy-halkaisuterä ja vedin (nelinkertainen halkaisuterä jää pois) Halkaisusvoim 20 t Autospeedilla jopa 6 halkoa yhdellä kertaa halon enimmäispituus 110 cm, sylinterin iskupituus 115 cm Käyttö traktorilla: vaatii nivelakselin, kolmipistekiinnitys kat. I + II SplitMaster 20 PZG, jossa Easy-halkaisuterä (Y) Erikoisvarusteet mallille SplitMaster 20 Vain ensivarustuksen yhteydessä, sis. asennuksen. L T A160 X Valopalkki Traktorialusta, enint. 10 km/h ilman jarruja, vetosilmukka. Ei kuljetuksiin julkisilla teillä, vain yksityisalueella (esim. puupihalla). Ilman valolaitteistoa Yksittäislupa/yksittäinen käyttölupa (EBE) Matala vetosilmukka, jossa ylhäällä oleva vetoakselikäyttö tai asiakaskohtainen aisankorkeus 36

37 Lisävaruste mallille SplitMaster 20 F Kuusinkertainen halkaisuterä (h cm) 1) F Nelinkertainen halkaisuterä (h 0-40 cm) 1), vakiovaruste F Easy-halkaisuterä, jossa vedin (Ø 0-40 cm) 1) F F F Z Tuntilaskuri sähkömoottorikäyttöisille malleille Halkaisukourun ja puualustan välinen välipelti (kolmipistekiinnityksen ja alustan osalta) Tuntilaskuri voimanottoakselikäyttöisille malleille (Reed-kytkin), sis. pyörimisnopeusnäytön Walterscheid-nivelakseli 1) keskeltä halkaistava pölkky SplitMaster 20 PZG, jossa lisävarusteinen Easy-halkaisuterä (Y), pitkittäissuuntainen traktorialusta (T) ja valaistusrima (L) SplitMaster Easy Mallit SplitMaster 20, 26 ja 30 voidaan helposti muuttaa malleiksi SplitMaster 20, 26 ja 30 Easy. Erityisen Easy-halkaisuterän (lisävaruste Y) avulla polttopuun teko helpottuu edelleen. Vakiona sen kanssa toimitetaan myös kätevä yhden käden vedin, joka tekee työn vielä ergonomisemmaksi. Puu työnnetään Easy-terän läpi. Alemmat halot ovat heti sopivan kokoisia ja valmiita varastointia ja jatkokäsittelyä varten. Ylemmät, liian suuret halot voidaan vetää halkaisuterältä vaivattomasti yhden käden vetimellä ja siirtää nostolaitteistoon tai asettaa halkaisukouruun uutta halkaisua varten. Mukava työskentely ja tehokas polttopuun valmistus. SplitMaster 20, jossa lisävarusteinen Easy-halkaisuterä ja pitkittäinen traktorialusta. 37

38 SplitMaster 26 Ammattitasoinen vaakahalkaisukone. Tyyppi Käyttö M8400H M8405H M8410H M8415H M8420H Y PZG E7,5D E15D PZGE7,5D PZGE15D Traktorin voimantarve 28 kw, Öljypumppu, jonka litrateho on 65/137 l/min pyörimisnopeudella 480 1/min, kiinteästi asennettu 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksoistasopumppu 15 kw:n sähkömoottori 400V, S6, CEE 32A Kaksoistasopumppu kaksoistasopumppu kaksoistasopumppu Männän maksiminopeus cm/s Isku Palautus Vaihe 1, Vaihe 2 Paino kg 11 / ~ / ~ / ~ / / / / ~ ~ SplitMaster, jossa Easy-halkaisuterä ja vedin (nelinkertainen halkaisuterä jää pois) Lisä- ja erikoisvarusteet löytyvät sivulta Halkaisuvoima 26 t Autospeedilla Jopa 8 halkoa yhdellä kertaa Halon enimmäispituus 125 cm, sylinterin iskupituus 130 cm ergonominen halkaisupöydän korkeus 800 mm Kolmipistekiinnitys kat. II Käyttö traktorilla: Vaatii nivelakselin SplitMaster 30 Ammattitasoinen vaakahalkaisukone. Tyyppi Käyttö M8450H M8452HC M8455H M8460H M8462HC M8465H M8470H M8472HC Y GS PZG PZG Turbo E7,5D E15D E22D Turbo PZG-E7,5D PZG-E15D PZGE22D Turbo Traktorin voimantarve 28 kw, Öljypumppu, jonka litrateho on 65/127 l/min pyörimisnopeudella 480 1/min, kiinteästi asennettu Traktorin voimantarve 45 kw, Öljypumppu, jonka litrateho on 103/205 l/min pyörimisnopeudella 480 U/min, kiinteästi asennettu, sis. öljynjäähdyttimen 7,5 kw:n sähkömoottori 400V, S6, CEE 16A Kaksoistasopumppu 15 kw:n sähkömoottori 400V, S6, CEE 32A Kaksoistasopumppu 22 kw:n sähkömoottori 400V, S6, CEE 32A sis. öljynjäähdyttimen kaksoistasopumppu kaksoistasopumppu Traktori, 22 kw:n sähkömoottori 400V, S6, CEE 32A, sis. öljynjäähdyttimen, kaksoistasopumppu Männän maksiminopeus cm/s Isku Vaihe 1, Vaihe 2 Palautus Paino kg 9 / ~ / ~ / ~ / ~ / ~ / 18 8 / 16 9 / 18 9 / / / 29 SplitMaster, jossa Easy-halkaisuterä ja vedin (nelinkertainen halkaisuterä jää pois) GS-paketti, johon kuuluvat: ylimääräinen suojavaruste halkaisupöydässä (A), suojaritilä (B) ja nostolaitteen lukitus työasennossa (C) (ei yhdisteltävissä lisävarusteen DT kanssa) ~ ~ ~ Lisä- ja erikoisvarusteet löytyvät sivulta Halkaisusvoim 30 t Autospeedilla Jopa 8 halkoa yhdellä kertaa Halon enimmäispituus 125 cm, sylinterin iskupituus 130 cm ergonominen halkaisupöydän korkeus 800 mm Kolmipistekiinnitys kat. II Käyttö traktorilla: Vaatii nivelakselin 38
