1 COMBI M II - 3 KS 35-6 POWER 70S - 10 POWER 100S - 14 PALAX KLAPIKONEMALLISTO Yhteiset ominaisuudet Poistokuljetin Yhteinen ominaisuus kaikille koneille on nyt uudistettu 4,3 m pitkä ja 0,2 m leveä taittuva klapikuljetin. Kaikissa malleissa kuljettimien käyttö on hydraulimoottorilla, jolloin ne myös kääntyvät n. 2,2 m sivusuunnassa. Isossa Power 100 mallissa kuljettimen leveys on 0,35 m. Kääntyvä kuljetin lisää huomattavasti tuottavuutta kun esim. peräkärryt voi täyttää vain kuljetinta kääntämällä tai säkkeihin tehtäessä voi käyttää kahta säkitystelinettä. Kuljettimen rakenne on täysin avoin alapuolelta ja yläpuolelta. Tämä ominaisuus poistaa käytännössä kaikki kuljettimen käyttöhäiriöt ja parantaa samalla turvallisuutta. Kuljetin on nyt varustettu kahdella vahvalla ketjulla, muovikolilla ja automaattisella ketjun kiristyksellä. Ketjukäyttö kahdella ketjulla on osoittautunut järeimmässä Palax Monster mallissa hyvin luotettavaksi ja häiriövapaaksi kaikenlaisissa olosuhteissa. Automaattinen kiilahihnojen kiristys Traktorikäyttöisten mallien voimansiirrossa on toteutettu kulmavaihteen ja teräakselin välillä automaattinen kiilahihnojen kiristys. Automaattikiristys vähentää huoltotarpeita ja samalla voimansiirron rasituksia ja antaa koko voimansiirrolle parhaan kestävyyden. Palax Combi M II Palax KS 35 Ergo ja KS 35 s Palax KS 35 Ergo on 15 ketjusahalla, syöttökuljettimella ja hydraulisella voimansiirrolla varustettu klapikone. Kone on erinomainen vaihtoehto maatilan peruskoneeksi, kun puun paksuus vaihtelee paljon, puun suurin paksuus on 35 cm. KS 35 s on tehokas vaihtoehto klapiurakointiin, kun puun paksuus vaihtelee. Palax Power 70 ja 70 s Power 70 ja 70 s - mallisto on erittäin tehokas yläpuolisella 700 mm kovametalliterällä ja syöttökuljettimella varustettu klapikone. Palax Power 70 s malli on tehokkain ratkaisu klapiurakointiin silloin kun puun paksuus on alle 25 cm. Palax Power 100 s Palax Power 100 s- mallisto on yläpuolisella 1000 mm kovametalliterällä 16 tonnin työntövoimalla ja täyshydraulisella ohjauksella varustettu järeä klapikonemallisto. Kone on parhaimmillaan paksun pyökin ja tammen kanssa. Max. Puun paksuus 40 cm. Turvallisuus Turvallinen kone on aina ollut Palax tuotteiden suunnittelussa hyvin tärkeä. Palax 600 Combi mallisto oli ensimmäinen eurooppalainen klapikonemerkki, joka on saanut CE - hyväksynnän. Palax Combi M edustaa perinteistä klapikonemallistoa, jota on valmistettu jo lähes 30 vuotta. Kone on tehokas ja toimintavarma kovametalliterällä varustettu peruskone, joka soveltuu hyvin kaikenlaisiin tarpeisiin ja kaikenlaisille puille, kun puun paksuus on alle 25 cm. 2

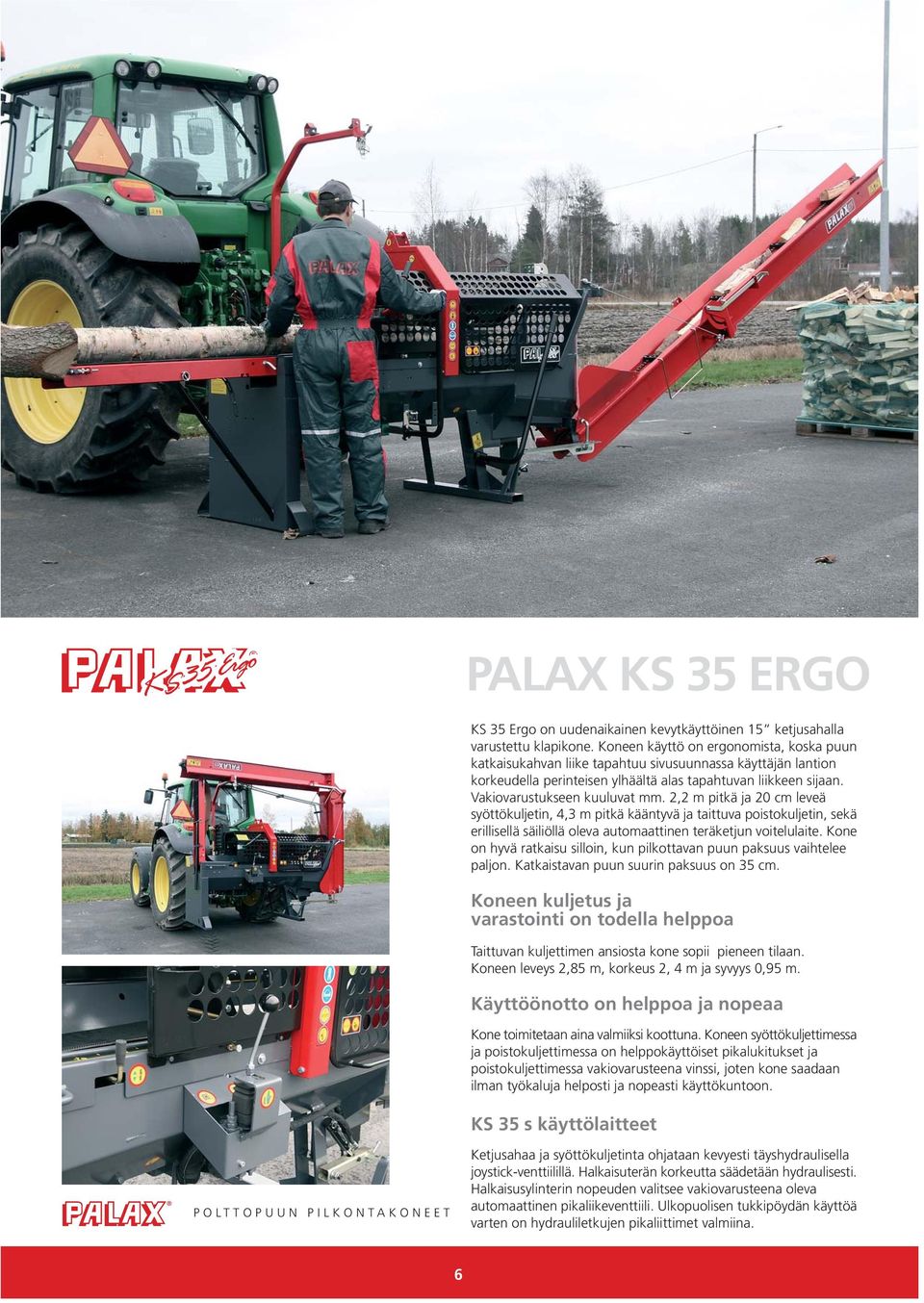

2 PALAX KS 35 ERGO KS 35 Ergo on uudenaikainen kevytkäyttöinen 15 ketjusahalla varustettu klapikone. Koneen käyttö on ergonomista, koska puun katkaisukahvan liike tapahtuu sivusuunnassa käyttäjän lantion korkeudella perinteisen ylhäältä alas tapahtuvan liikkeen sijaan. Vakiovarustukseen kuuluvat mm. 2,2 m pitkä ja 20 cm leveä syöttökuljetin, 4,3 m pitkä kääntyvä ja taittuva poistokuljetin, sekä erillisellä säiliöllä oleva automaattinen teräketjun voitelulaite. Kone on hyvä ratkaisu silloin, kun pilkottavan puun paksuus vaihtelee paljon. Katkaistavan puun suurin paksuus on 35 cm. Koneen kuljetus ja varastointi on todella helppoa Taittuvan kuljettimen ansiosta kone sopii pieneen tilaan. Koneen leveys 2,85 m, korkeus 2, 4 m ja syvyys 0,95 m. Käyttöönotto on helppoa ja nopeaa Kone toimitetaan aina valmiiksi koottuna. Koneen syöttökuljettimessa ja poistokuljettimessa on helppokäyttöiset pikalukitukset ja poistokuljettimessa vakiovarusteena vinssi, joten kone saadaan ilman työkaluja helposti ja nopeasti käyttökuntoon. KS 35 s käyttölaitteet Ketjusahaa ja syöttökuljetinta ohjataan kevyesti täyshydraulisella joystick-venttiilillä. Halkaisuterän korkeutta säädetään hydraulisesti. Halkaisusylinterin nopeuden valitsee vakiovarusteena oleva automaattinen pikaliikeventtiili. Ulkopuolisen tukkipöydän käyttöä varten on hydrauliletkujen pikaliittimet valmiina. 6

3 Selkeä ja väljä halkaisukouru A Puskin työntää puun aina ylemmästä syöttökourusta kokonaan alempaan halkaisukouruun. Tämän ansiosta halkaisuterää pystytään tarvittaessa säätämään työn aikanakin alaspäin. Pientä puuta pilkottaessa kahteen osaan vaakaterät nostetaan yläasentoon. Puhdasta puuta B Halkaisukourun pohjalla sijaitseva väljä roska- arina läpäisee tehokkaasti roskat ja lopputuloksena on tarkkamittaista, puhdasta ja helposti kuivuvaa polttopuuta. Automaattinen pikaliikeventtiili lisävarusteena, S-mallissa vakiona Automaattinen pikaliikeventtiili nopeuttaa merkittävästi koneen työskentelynopeutta. Pienet puut halkeavat kokonaan pikaliikkeellä. Paksuilla puilla lähestymisisku on pikaliikkeellä ja liike hidastuu vain halkaisun alkuvaiheen ajaksi ja kun puu alkaa halkeamaan ja voimantarve vähenee, palautuu pikaliike välittömästi. Tarkka puun pituus Koneessa on vahva takavaste, joka kääntyy aina taakse katkaisuliikkeen aikana. Näin puu pääsee putoamaan esteettömästi halkaisukouruun. Takavasteen ohjaimet ovat kuulalaakeroituja Puun pituus voidaan säätää cm. Helppoa huoltoa Sahaketjun huolto on suunniteltu helpoksi. Avaamalla kaksi ruuvia suojat kääntyvät ylös, jolloin ketjun teroitus on helppoa ja tilaa huoltotoimille on riittävästi. Turvallinen syöttötunneli ja helppokäyttöinen puun painin Painin painaa sahattavaa puuta suoraan ylhäältä päin. Painimessa on teräväharjainen pyörivä rulla joka estää puun liikkumisen sahauksen aikana Lisävarusteena on saatavana hydraulinen painin. Hydraulisen painimen avulla puu lukitaan automaattisesti sahauksen ajaksi pöytää vasten. Lisävarusteena Ergo-mallissa, vakiona S-mallissa. 7

4 Itsepuhdistuva syöttökuljetin Syöttökuljettimen vetorullalla ja taittorullalla on tehokkaat kaapimet jotka pitävät rullat puhtaana kaikenlaisissa olosuhteissa. Rullien puhdistus korostuu varsinkin talvella, kun lumi ei pääse kerääntymään ja kovettumaan rullan ja maton väliin. Kevytkäyttöinen ja toimintavarma halkaisuterän korkeussäätö sekä poistokuljettimen sivuttaiskääntö A B Halkaisuterän korkeutta säädetään kitkalukituksella A varustetulla käyttövivulla. Vakiovarusteena on kahteen ja neljään osaan halkaiseva vahva terä.halkaisuterän kiinnitys pikalukolla B. Jalalla avattava poistokuljettimen sivuttaiskäännön 5-asentoinen pikalukko C. Lisävarusteena hydraulinen terän korkeussäätö, S-mallissa vakiona. C Automaattinen ketjusahan voitelulaite Voitelulaite antaa tasaisen ja varman voitelun teräketjulle vain sahauksen aikana. Öljymäärä voidaan säätää tarkasti. Automaattivoitelu takaa ketjukäytölle parhaan voitelun. Avoin ja esteetön 4,3 m pitkä poistokuljetin Hydraulimoottorivetoinen poistokuljetin on varustettu polyeteenikolilla, kahdella ketjulla ja hammaspyörävedolla. Vakiopituus riittää korkeisiinkin peräkärryihin. Kuljetin on ylä- ja alapuolelta täysin avoin, joten se toimii luotettavasti ja varmasti kaikenlaisissa olosuhteissa. Kääntyvä poistokuljetin lisää tuottavuutta Kuljettimen sivukäännön lukko avataan helposti painamalla lukkoa jalalla. Kuljetinta voidaan kääntää sivusuunnassa n. 2,2 m ja se voidaan lukita viiteen eri asentoon. Tämä nopeuttaa merkittävästi kuorman täyttöä. Jos klapeja tehdään säkkiin, voidaan käyttää kahta säkitystelinettä 8

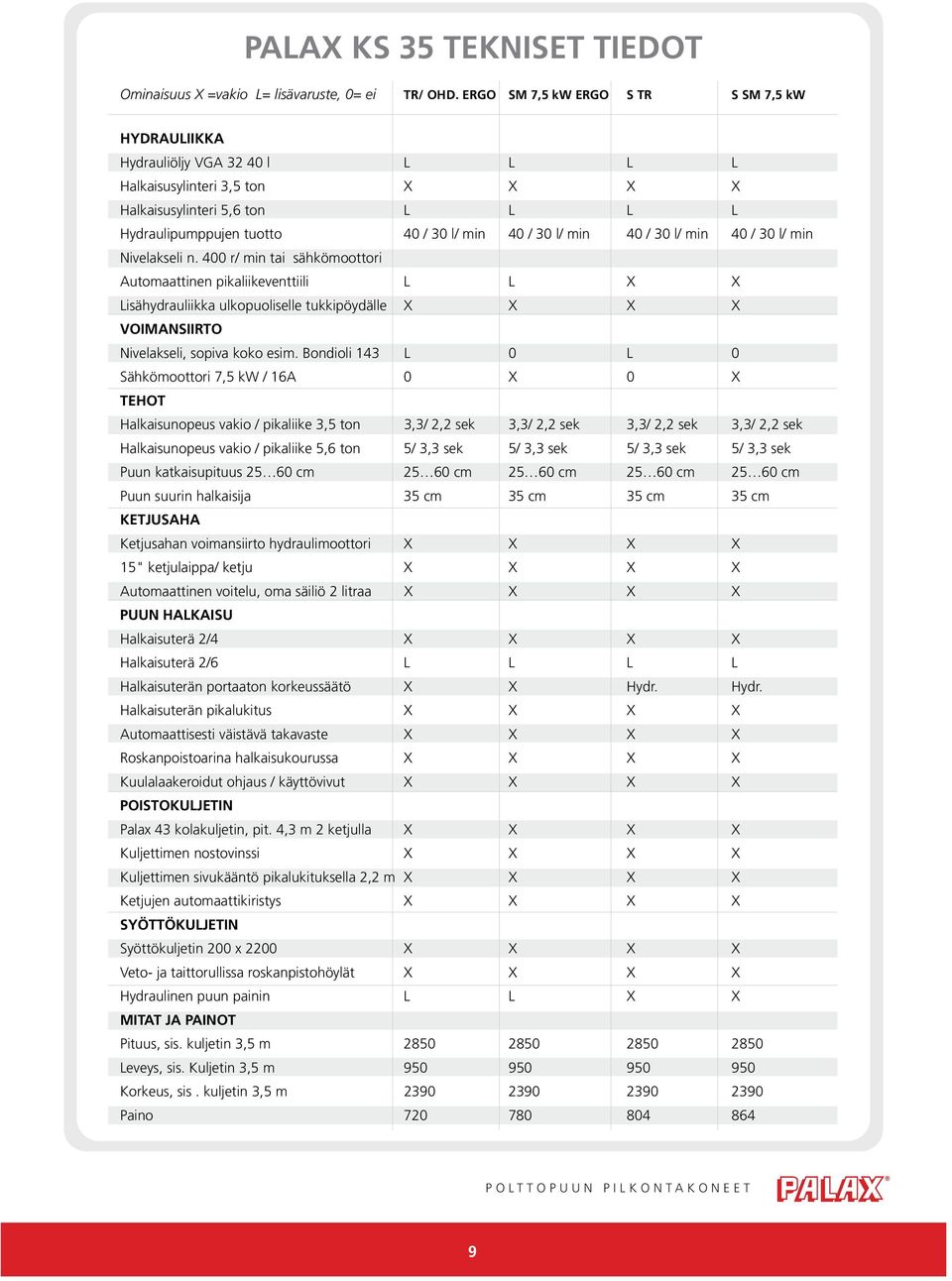

5 PALAX KS 35 TEKNISET TIEDOT Ominaisuus X =vakio L= lisävaruste, 0= ei TR/ OHD. ERGO SM 7,5 kw ERGO S TR S SM 7,5 kw HYDRAULIIKKA Hydrauliöljy VGA l L L L L Halkaisusylinteri 3,5 ton X X X X Halkaisusylinteri 5,6 ton L L L L Hydraulipumppujen tuotto 40 / 30 l/ min 40 / 30 l/ min 40 / 30 l/ min 40 / 30 l/ min Nivelakseli n. 400 r/ min tai sähkömoottori Automaattinen pikaliikeventtiili L L X X Lisähydrauliikka ulkopuoliselle tukkipöydälle X X X X VOIMANSIIRTO Nivelakseli, sopiva koko esim. Bondioli 143 L 0 L 0 Sähkömoottori 7,5 kw / 16A 0 X 0 X TEHOT Halkaisunopeus vakio / pikaliike 3,5 ton 3,3/ 2,2 sek 3,3/ 2,2 sek 3,3/ 2,2 sek 3,3/ 2,2 sek Halkaisunopeus vakio / pikaliike 5,6 ton 5/ 3,3 sek 5/ 3,3 sek 5/ 3,3 sek 5/ 3,3 sek Puun katkaisupituus cm cm cm cm cm Puun suurin halkaisija 35 cm 35 cm 35 cm 35 cm KETJUSAHA Ketjusahan voimansiirto hydraulimoottori X X X X 15" ketjulaippa/ ketju X X X X Automaattinen voitelu, oma säiliö 2 litraa X X X X PUUN HALKAISU Halkaisuterä 2/4 X X X X Halkaisuterä 2/6 L L L L Halkaisuterän portaaton korkeussäätö X X Hydr. Hydr. Halkaisuterän pikalukitus X X X X Automaattisesti väistävä takavaste X X X X Roskanpoistoarina halkaisukourussa X X X X Kuulalaakeroidut ohjaus / käyttövivut X X X X POISTOKULJETIN Palax 43 kolakuljetin, pit. 4,3 m 2 ketjulla X X X X Kuljettimen nostovinssi X X X X Kuljettimen sivukääntö pikalukituksella 2,2 m X X X X Ketjujen automaattikiristys X X X X SYÖTTÖKULJETIN Syöttökuljetin 200 x 2200 X X X X Veto- ja taittorullissa roskanpistohöylät X X X X Hydraulinen puun painin L L X X MITAT JA PAINOT Pituus, sis. kuljetin 3,5 m Leveys, sis. Kuljetin 3,5 m Korkeus, sis. kuljetin 3,5 m Paino

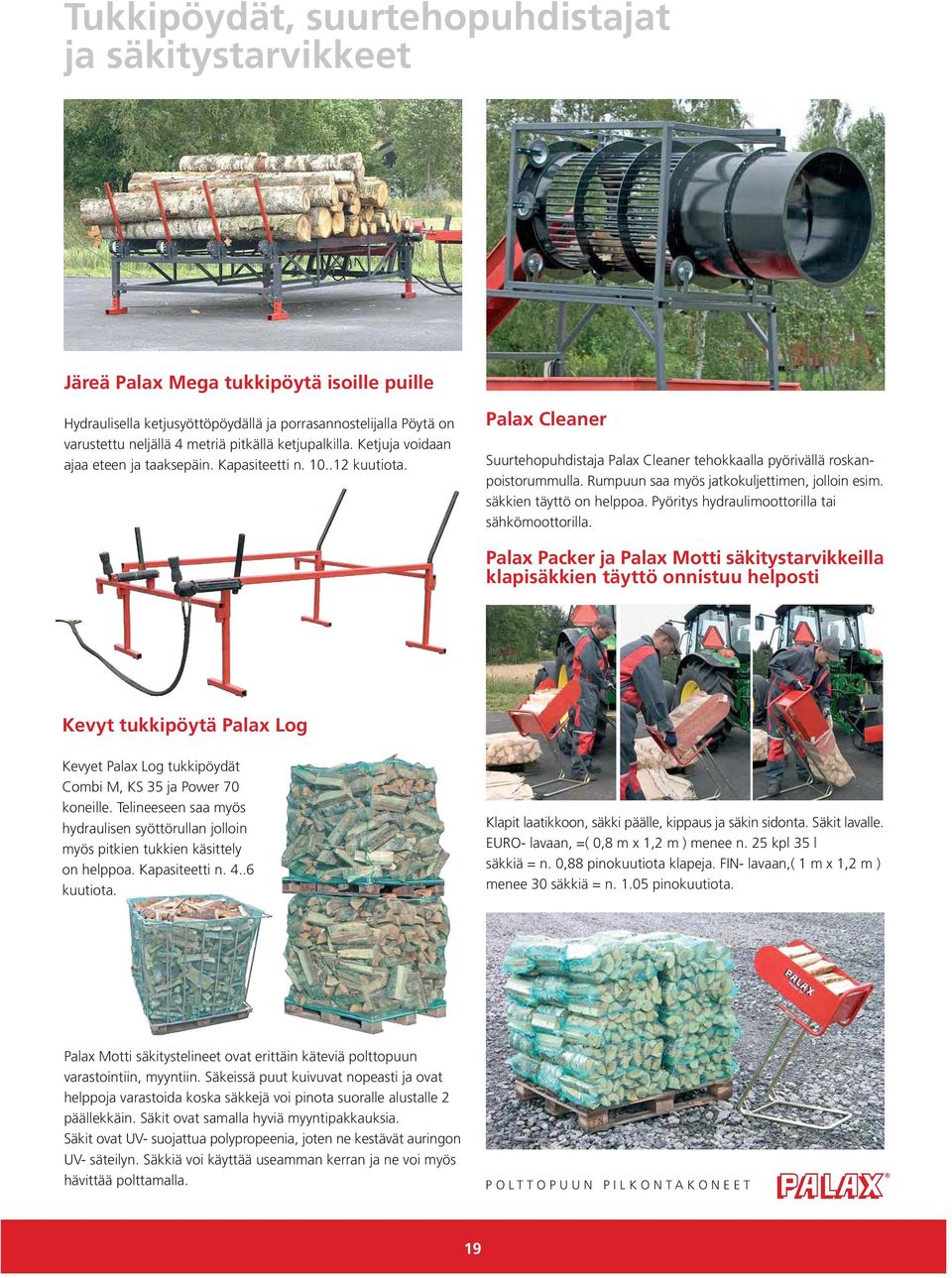

6 Tukkipöydät, suurtehopuhdistajat ja säkitystarvikkeet Järeä Palax Mega tukkipöytä isoille puille Hydraulisella ketjusyöttöpöydällä ja porrasannostelijalla Pöytä on varustettu neljällä 4 metriä pitkällä ketjupalkilla. Ketjuja voidaan ajaa eteen ja taaksepäin. Kapasiteetti n kuutiota. Palax Cleaner Suurtehopuhdistaja Palax Cleaner tehokkaalla pyörivällä roskanpoistorummulla. Rumpuun saa myös jatkokuljettimen, jolloin esim. säkkien täyttö on helppoa. Pyöritys hydraulimoottorilla tai sähkömoottorilla. Palax Packer ja Palax Motti säkitystarvikkeilla klapisäkkien täyttö onnistuu helposti Kevyt tukkipöytä Palax Log Kevyet Palax Log tukkipöydät Combi M, KS 35 ja Power 70 koneille. Telineeseen saa myös hydraulisen syöttörullan jolloin myös pitkien tukkien käsittely on helppoa. Kapasiteetti n kuutiota. Klapit laatikkoon, säkki päälle, kippaus ja säkin sidonta. Säkit lavalle. EURO- lavaan, =( 0,8 m x 1,2 m ) menee n. 25 kpl 35 l säkkiä = n. 0,88 pinokuutiota klapeja. FIN- lavaan,( 1 m x 1,2 m ) menee 30 säkkiä = n pinokuutiota. Palax Motti säkitystelineet ovat erittäin käteviä polttopuun varastointiin, myyntiin. Säkeissä puut kuivuvat nopeasti ja ovat helppoja varastoida koska säkkejä voi pinota suoralle alustalle 2 päällekkäin. Säkit ovat samalla hyviä myyntipakkauksia. Säkit ovat UV- suojattua polypropeenia, joten ne kestävät auringon UV- säteilyn. Säkkiä voi käyttää useamman kerran ja ne voi myös hävittää polttamalla. 19
