Valokuituliittymän toteutus itse urakoiden. Ohjeistus kuinka rakennat valokuituliittymän kiinteistöösi runkoverkosta

Transkriptio

1 Valokuituliittymän toteutus itse urakoiden Ohjeistus kuinka rakennat valokuituliittymän kiinteistöösi runkoverkosta

2 2

3 Sisällysluettelo Valokuituliittymän hankinta. Itse urakoiden vai avaimet käteen toimituksena?... 4 Miksi valokuituliittymä kannattaa hankkia nyt?... 4 Valokuituliittymän hankkiminen Keskustelut naapureiden kanssa Yhteisrakentaminen Tarjouspyyntö ja hintaselvitys Rakentamisen luvat Rakentamisen ajoitus Tarvikkeiden hankinta Kaivuu-urakoitsijat Kaivaminen ja kaapelin asennus Kaapelireitin merkintä ja huolto Omistus ja vastuut Case esimerkkejä liittymien toteutuksesta Kuvia kaapelin aurauksesta Yhteystietoja Lähteet ja linkit Tuomo Tikkanen. Sähköposti: tuomo.tikkanen@tikkanen.com 3

4 Valokuituliittymän hankinta. Itse urakoiden vai avaimet käteen -toimituksena? Valtioneuvoston tekemän periaatepäätöksen mukaan lähes kaikkien talouksien tulisi olla enintään 2 km etäisyydellä nopeasta 100 Mbit/s valokuitu- tai kaapeliverkosta vuoden 2015 loppuun mennessä. Valokuituverkkojen rakentaminen ja tilaajaliittymien myynti on käynnistynyt Pohjois-Savossa kahden yhtiön ja yhden osuuskunnan toimesta vuonna Milloin kuituliittymä kannattaa hankkia? Voiko liittymän kustannuksia alentaa omalla työllä? Kuinka kaapeli tulee asentaa ja mitkä on eri tahojen vastuut? Mistä tarvittavat tarvikkeet ja tarvittaessa urakoitsijat? Näihin kysymyksiin pyritään tällä ohjeistuksella vastaamaan ja antamaan tarvittavat ohjeet omana kaivuutyönä tapahtuvan liittymän asennukseen. Ohjeet on laadittu Savon Kuidun rakentamisalueelle. Miksi kannattaa hankkia valokuituliittymä nyt? Monet ovat sitä mieltä, että eivät tarvitse nopeampaa yhteyttä tällä hetkellä. Yleisesti haja-asutusalueella käytössä olevat ADSL -laajakaistaliittymät ovat nopeudeltaan 1 Mbit/s, joskus jopa 8 Mbit/s nopeuksilla. Todellinen nopeus näissä on kuitenkin vain n % nimellisnopeudesta. Operaattorit ovat purkaneet linjoja, eivätkä enää helposti vikatilanteessa korjaa liittymää, vaan tarjoavat tilalle langattomia vaihtoehtoja. Langattomia laajakaistoja on tarjolla useaa tekniikkaa, joista Wimax -laajakaistat on tarkoitettu kiinteisiin asennuksiin ja käyttöpaikkoihin ja ns. 3G -mokkulayhteydet liikkuvaan käyttöön. Nopeudeltaan yhteydet vaihtelevat n. 1 Mbit/s 8 Mbit/s välillä riippuen suuresti käyttöpaikan sijainnista ja yhtäaikaisten käyttäjien määrästä. Heikoimmillaan liikkuvat laajakaistayhteydet toimivat GPRS -verkossa vain 0,05 Mbit/s nopeudella, jolla ei nykyaikaisia verkkopalveluja juuri voi käyttää. Nykyisten verkkopalvelujen käyttöön tarvitaan yli 1 Mbit/s nopeudella luotettavasti toimiva yhteys. Pankkiasioiden hoidossa tai viranomaispalveluja käytettäessä juuri toimintavarmuus on tärkein ominaisuus. Viihdekäyttö on yleisimmin musiikin kuuntelua tai videoiden katselua joissa suuresta nopeudesta on etua. Pelikäytössä on lisäksi yhteyden vasteajalla merkitystä. Nopeustarve on Internetin alkuajoista asti seurannut tiettyä kehitystrendiä (kuva 1). Nyt eletäänkin jo aikaa jolloin jokaisella tulisi olla käytössään n. 10 Mbit/s yhteys, mutta jo lähivuosina tarve tulee olemaan Mbit/s yhteydelle. Nykyisistä käytössä olevista laajakaistatekniikoista vain valokuituliittymä voi tarjota nykyiset ja tulevaisuuden tietoliikennenopeudet samalla tekniikalla. Kuva 1 4

5 Palvelut, jotka tulevat tarvitsemaan uusia yhteysnopeuksia ovat tällä hetkellä tarjolla kaupunkien kaapeliverkoissa tai vasta tulossa yleiseen käyttöön. Suurempaa nopeutta tarvitaan videokuvan välityksessä, olipa kyseessä sitten TV/viihdepalvelut tai videoneuvottelut ja erilaiset videovalvontaratkaisut. Internetyhteys on tulossa myös uusiin laitteisiin, esim. TV -vastaanottimet voivat toimia suoraan näköpuhelimena (esim. Skype). Sosiaalinen media tulee olemaan läsnä kaikkialla ja tulee hyödyntämään uusia yhteystapoja. Myös matkapuhelimet tulevat hyödyntämään sisätiloissa nopeaa langatonta yhteyttä kaikessa tiedonsiirrossa, eivätkä siten kuormita matkapuhelinverkkoja. Langattomat tekniikat edellyttävät käyttäjiltä aina muutaman vuoden välein uusien laitteiden hankintaa ja palvelujen tarjoajilta investointia sekä rakentamista uusien tekniikoiden tarjoamiseksi. Uuteen ns. 4G -yhteyteen on asetettu toiveita, että se voisi tarjota tulevaisuudessa tarvittavia tietoliikennenopeuksia. Yhteys on vasta testikäytössä ja tulossa ensisijaisesti vain kaupunkitaajamiin. Haja-asutusalueella 4G -yhteyden taajuuksilla tarvittaisiin tukiasemia vielä huomattavasti lisää sekä tukiasemille valokuituyhteys. Eli yhteenvetona, vain valokuituyhteydet tarjoavat riittävästi nopeutta tulevaisuuden tarpeita varten. Runkoverkkoja kuituyhteydellä tarvitaan haja-asutusalueelle joka tapauksessa, olipa viimeinen talouksien yhteystapa mikä tahansa. Ja jos kuituverkkoyhteys on tarjolla alle 2 km etäisyydellä, kannattaa siihen liittyä heti kun se on mahdollista, jolloin vältytään aina muutaman vuoden välein uuden yhteystekniikan hankinnalta. Valokuituliittymän hankkiminen Kuituliittymän hankinnassa kannattaa asiat selvittää huolella ja edetä tietyssä järjestyksessä, jotta toteutusvaiheessa vältytään ikäviltä yllätyksiltä. Mikäli alueella on suunnitelmissa parantaa tie-, sähkö-, vesi- tai viemäriverkostoa, kannattaa ajoissa suunnitella samalla kuitukaapelin asentaminen samaan kaivantoon. Kaapeli kannattaa asentaa kaikkiin talouksiin, vaikka sitä ei vielä otettaisi käyttöön. 1. Keskustelut naapureiden kanssa Aluksi kannattaa keskustella ja kysellä naapureilta heidän kiinnostusta kuituliittymän hankintaan. Onko heillä hankinta ajankohtainen nyt vai mahdollisesti vasta myöhemmin? Jos liittymän hankinta on ajankohtainen vasta myöhemmin, tulisi heidän osallistua omatoimisen liittymän kaivuu- ja kaapelikustannuksiin jo nyt rakentamisvaiheessa, koska se vaikuttaa kaapelin valintaan ja jälkikäteen kustannusten jakaminen on vaikeampaa. 2. Yhteisrakentaminen Jos on tarvetta parantaa esim. sähköverkkoa on samaan kaivantoon mahdollista asentaa kuitukaapeli. Esimerkiksi muuntajalta lähtevien talojen liittymä sähkökaapelien maahan kaivuulla päästään eroon vanhoista sähköpylväistä ja parannetaan sähköverkon toimivuutta sekä maadoituksia / ukkossuojauksia. Samoihin muuntajalta lähteviin kaivantoihin asennetaan taloihin lähtevät kuitukaapelit ja Savon Kuitu tuo oman verkon liityntäpisteen tähän muuntajan luo. Tällöin liittymän hinta voi olla edullisempi, riippuen ennen kaikkea muuntajan sijainnista suhteessa valokuitu runkoverkkoon. Yhteisrakentamisessa kaapelin kaivun kustannuksia jaetaan toimijoiden kesken, mutta kuitenkin siten, että kuitukaapelin asennuksesta samaan kaivantoon sähkökaapelin kanssa tulee lisäkustannus. Lisätietoja sähköverkkoon liittyvistä parannustöistä saa Savon Voiman alueelliselta verkostosuunnittelijalta, paikallisen suunnittelijan yhteystiedot löytyvät Savon Voiman asiakaspalvelusta Suunnittelijaan tulee olla yhteydessä ajoissa mielellään ½ - 1 vuosi ennen toteutusajankohtaa. 5

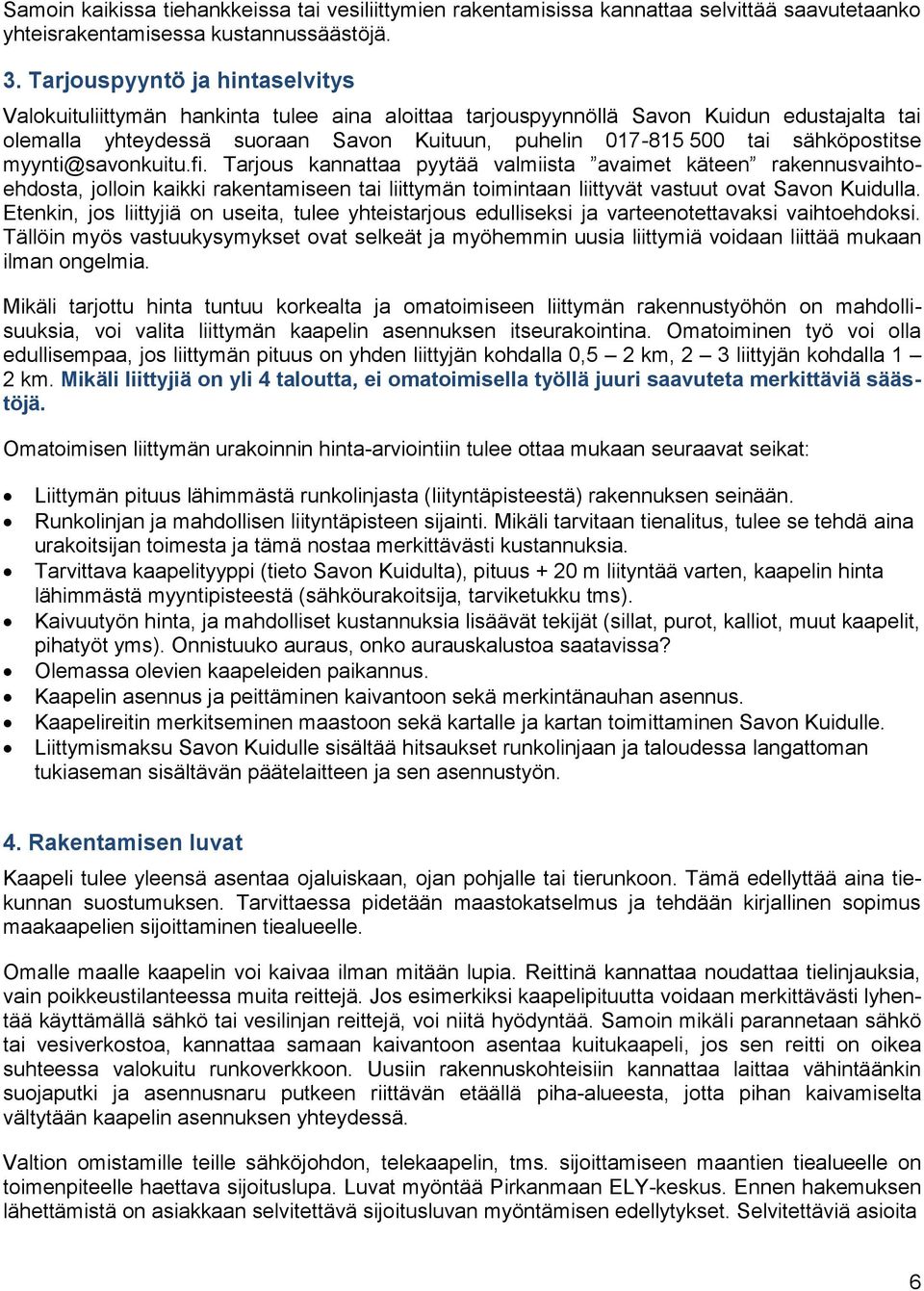

6 Samoin kaikissa tiehankkeissa tai vesiliittymien rakentamisissa kannattaa selvittää saavutetaanko yhteisrakentamisessa kustannussäästöjä. 3. Tarjouspyyntö ja hintaselvitys Valokuituliittymän hankinta tulee aina aloittaa tarjouspyynnöllä Savon Kuidun edustajalta tai olemalla yhteydessä suoraan Savon Kuituun, puhelin tai sähköpostitse Tarjous kannattaa pyytää valmiista avaimet käteen rakennusvaihtoehdosta, jolloin kaikki rakentamiseen tai liittymän toimintaan liittyvät vastuut ovat Savon Kuidulla. Etenkin, jos liittyjiä on useita, tulee yhteistarjous edulliseksi ja varteenotettavaksi vaihtoehdoksi. Tällöin myös vastuukysymykset ovat selkeät ja myöhemmin uusia liittymiä voidaan liittää mukaan ilman ongelmia. Mikäli tarjottu hinta tuntuu korkealta ja omatoimiseen liittymän rakennustyöhön on mahdollisuuksia, voi valita liittymän kaapelin asennuksen itseurakointina. Omatoiminen työ voi olla edullisempaa, jos liittymän pituus on yhden liittyjän kohdalla 0,5 2 km, 2 3 liittyjän kohdalla 1 2 km. Mikäli liittyjiä on yli 4 taloutta, ei omatoimisella työllä juuri saavuteta merkittäviä säästöjä. Omatoimisen liittymän urakoinnin hinta-arviointiin tulee ottaa mukaan seuraavat seikat: Liittymän pituus lähimmästä runkolinjasta (liityntäpisteestä) rakennuksen seinään. Runkolinjan ja mahdollisen liityntäpisteen sijainti. Mikäli tarvitaan tienalitus, tulee se tehdä aina urakoitsijan toimesta ja tämä nostaa merkittävästi kustannuksia. Tarvittava kaapelityyppi (tieto Savon Kuidulta), pituus + 20 m liityntää varten, kaapelin hinta lähimmästä myyntipisteestä (sähköurakoitsija, tarviketukku tms). Kaivuutyön hinta, ja mahdolliset kustannuksia lisäävät tekijät (sillat, purot, kalliot, muut kaapelit, pihatyöt yms). Onnistuuko auraus, onko aurauskalustoa saatavissa? Olemassa olevien kaapeleiden paikannus. Kaapelin asennus ja peittäminen kaivantoon sekä merkintänauhan asennus. Kaapelireitin merkitseminen maastoon sekä kartalle ja kartan toimittaminen Savon Kuidulle. Liittymismaksu Savon Kuidulle sisältää hitsaukset runkolinjaan ja taloudessa langattoman tukiaseman sisältävän päätelaitteen ja sen asennustyön. 4. Rakentamisen luvat Kaapeli tulee yleensä asentaa ojaluiskaan, ojan pohjalle tai tierunkoon. Tämä edellyttää aina tiekunnan suostumuksen. Tarvittaessa pidetään maastokatselmus ja tehdään kirjallinen sopimus maakaapelien sijoittaminen tiealueelle. Omalle maalle kaapelin voi kaivaa ilman mitään lupia. Reittinä kannattaa noudattaa tielinjauksia, vain poikkeustilanteessa muita reittejä. Jos esimerkiksi kaapelipituutta voidaan merkittävästi lyhentää käyttämällä sähkö tai vesilinjan reittejä, voi niitä hyödyntää. Samoin mikäli parannetaan sähkö tai vesiverkostoa, kannattaa samaan kaivantoon asentaa kuitukaapeli, jos sen reitti on oikea suhteessa valokuitu runkoverkkoon. Uusiin rakennuskohteisiin kannattaa laittaa vähintäänkin suojaputki ja asennusnaru putkeen riittävän etäällä piha-alueesta, jotta pihan kaivamiselta vältytään kaapelin asennuksen yhteydessä. Valtion omistamille teille sähköjohdon, telekaapelin, tms. sijoittamiseen maantien tiealueelle on toimenpiteelle haettava sijoituslupa. Luvat myöntää Pirkanmaan ELY-keskus. Ennen hakemuksen lähettämistä on asiakkaan selvitettävä sijoitusluvan myöntämisen edellytykset. Selvitettäviä asioita 6

7 ovat: tien nykyiset rakenteet ja laitteet, tietä koskevat suunnitelmat, tien nykyiset johdot ja kaapelit. Tiedot tien rakenteista ja laitteista sekä vireillä olevista tiesuunnitelmista saa paikalliselta ELYkeskukselta. Edellytysten selvittämisen jälkeen sijoitusehdotus käydään läpi asiakkaan koolle kutsumassa esikatselmuksessa alueellisen ELY -keskuksen edustajan kanssa. Maastossa tehtävässä esikatselmuksessa tarkastetaan, voidaanko johdot, kaapelit tai putket sijoittaa suunniteltuun paikkaan. Esikatselmuksen jälkeen asiakas tekee/teettää lopullisen suunnitelman. Lisätietoja luvan hakemiseen saa Tiehallinnon internetsivuilta Rakentamisen ajoitus Savon Kuidun runkoverkkojen rakentaminen Pohjois-Savossa alkaa keväällä Tilaajien liittymät, jotka Savon Kuitu tekee valmiiksi saakka, tehdään sitä mukaa kuin runkolinja etenee. Omatoimisesti liittymän rakentavien kannattaa tehdä liittymän kaivuutyö, joko hieman ennen runkolinjan kaivuuta tai viimeistään sen aikana. Oman kaapelin liittäminen runkolinjaan tehdään Savon Kuidun toimesta samalla, kun muitakin liittymiä kytketään alueella. Varsinkin, jos tarvitaan tehdä teiden alituksia, tulee oman liittymän kaapeli asentaa ennen koneiden siirtymistä muille alueille. Liittymän rakentaminen on huomattavasti hankalampaa ja kalliimpaa, kun urakoitsijan koneet ovat poistuneet alueelta. Kaapelin liityntäpiste runkolinjaan voi sijaita myös tällöin kauempana kuin oman tien liittymä. 6. Tarvikkeiden hankinta Omatoimisesti liittymän urakoivien tarvitsee hankkia Savon Kuidun hyväksymä kaapeli, ja mahdollinen liityntäkaivo (t). Kaapelin voi hankkia suoraan SLO -tukusta (vaatii Y-tunnuksen) tai sähköurakoitsijan kautta. Liityntäkaivon laittaminen ei ole välttämätöntä, vaan liittymän haaroittaminen voidaan tehdä ns. maaliitosrasialla. Maaliitoksen paikka tulee merkitä huolellisesti maastoon kiinteällä metallipaalulla ja merkinnällä. Mikäli myöhemmin tulee samasta liityntäpisteestä otettavaksi uusia liittymiä, on liityntäkaivon laittaminen suositeltavaa, jotta kaapeli löytyy helposti eikä vioitu etsintätyössä. Hyväksytyt maakaapelityypit, muut ilma- tai vesistökaapelityypit tulee kysyä tarvittaessa Savon Kuidusta tai Savon Kuidun edustajilta. Netsor Draka 7

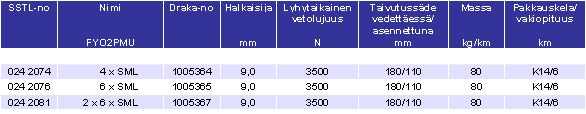

8 Kaapeleita voi kysyä myös paikallisten sähköurakoitsijoiden kautta. Kaapeli tulee edullisemmaksi, jos sen voi tilata täysillä kaapelikeloilla, eli kannattaa selvittää, onko alueella samaan aikaan muita rakentamassa liittymiä omatoimisesti ja tilata kaapeli yhdessä. Lyhyttä alle 150 m kaapelipätkää ei kannata liittää, sillä liittämiskustannukset ovat suuremmat (n. 100 ) kuin kaapelin arvo. Mutta joku muu liittyjä voi tällaisen pätkän hyödyntää omassa liittymässään. Kaapelin hankinnan yhteydessä kannattaa tilata mahdolliset muoviset liityntäkaivot sekä kaikkiin maanalaisten liityntäpisteiden yhteyteen laitetaan merkintäsondit. 7. Kaivuu-urakoitsijat Pohjois-Savossa kaivamalla tapahtuvan kaapelin urakointipalveluja tarjoavat useimmat kaivuuurakoitsijat. Auraamalla tapahtuvaa kaapeliojan kaivua ei monikaan urakoitsija pysty tarjoamaan. Tarvittavan kaapeliauran lisäksi kaivurissa tarvitaan kallistuksen lisäksi ns. ympäripyörivä rototiltti, jotta auraus onnistuu kaivurin ajolinjan sivuun. Auraamalla tapahtuva kaapelin asennus on huomattavan nopeaa ja suositeltavaa pitkissä yli 1 km kaapelivedoissa. Tässäkin tapauksessa yhteisrakentaminen alueen muiden asukkaiden kanssa on suositeltavaa, jotta urakoitsijalle on riittävästi työkohdetta. 8. Kaivaminen ja kaapelin asennus Valokuitu on helpointa vetää auraamalla se n. 70 cm syvälle maahan. Kuitukaapeli asennetaan yleensä tien reunaan tai ojaan, koska työkoneiden on helpointa siirtyä tietä pitkin. Samanaikaisesti kuidun kanssa upotetaan maahan muovinen varoitusnauha. Varoitusnauha jää maahan kaapelin päälle n. 20 cm kaapelin yläpuolelle. Nauhan tarkoitus on varoittaa tulevia kaivajia kaapelin sijainnista. Auraamisen jälkeen kaivinkoneella tasoitetaan aurauksen jäljet. Kaivinkone pystyy tekemään ojaa auraamalla n. 4-5 m etäisyydelle. Mikäli aurausta ei ole saatavissa tai se ei onnistu kivisyyden tai muun syyn takia joudutaan kaapelioja tekemään kaivamalla. Kaivusyvyys on sama cm ja kaapelireitin sijainti myös sama tien ja ojan taitekohta, tai muu sopiva sijainti. Kuitukaapeli lasketaan kaivannon pohjalle siten, että kaapeliin ei tule jyrkkiä mutkia tai painaumia. Kaapeli peitetään osin (n 20 cm) kevyesti joko soralla tai muulla kevyellä maalla ja asennetaan merkintänauha kaapelin yläpuolelle. Tämän jälkeen kaivanto voidaan täyttää kokonaan, sekä tiivistää ja muotoilla kaivantoreitti ennalleen. Runkoverkon kytkentäpäähän jätetään n. 20 m vapaata kaapelia Savon Kuidun urakoitsijan toimesta tehtävää kytkentää varten. Samoin kaikkiin liitoskohtiin tulee jättää n. 10 m ylimääräistä kaapelia asennuksia tai kuituhitsauksia varten. Talon seinustalla Kuva 2 Kuva 2 8

9 Kuva 3 Maassa olevia muita kaapeleita tulee varoa kaivamisen aikana. Aikaisempien sähkö- tai tietoliikennekaapeleiden paikat tulee ennakolta merkitä ja kaivamisen aikaan noudattaa suurta varovaisuutta. Kaapeleiden paikannukseen on saatavissa sähkölaitoksilta palvelua, jolloin olemassa olevien kaapeleiden paikat voidaan selvittää kaapelitutkalla. 9. Kaapelireitin merkintä ja huolto Kuitukaapeli tulee olemaan käytössä useita kymmeniä vuosia, jolloin kaikki merkit kaapelireitistä peittyvät, eikä kukaan voi tarkasti muistaa tarkkaa kaapelin sijaintia. Kaapelikaivantoon tulee asentaa merkintänauha n. 20 cm kaapelin yläpuolelle. Kaivettu kaapelireitti tulee merkitä huolellisesti omiin karttoihin ja mahdollisuuksien mukaan merkkipaaluilla maastoon. Rakennusten läheisyydessä kannattaa ottaa tarkkoja mittoja kaapelin etäisyydestä ja syvyydestä. Kaikkiin maan alle tehtäviin liitosten kohdille tai muihin paikkoihin, jotka myöhemmin tulee voida tarkasti paikantaa, kannattaa laittaa merkintäsondi (EMS merkintäpallo). Kuitukaapeleiden yhteydessä käytetään oransseja merkintäpalloja (101.4 khz), koska eri kaapelit merkitään eri taajuudella toimivilla ilmaisimilla. Savon Kuidulle tulee toimittaa karttapiirros kaapelireitistä, mahdollisista kiintopisteistä, merkkipaaluista ja haaroituspisteistä, sekä käytetty kaapelityyppi. Karttapiirroksesta tulee ilmetä kaapelin sijainti, onko tien oikeassa vai vasemmassa tieluiskassa vai tienrungossa. Kartta tulee toimittaa joko postitse tai sähköpostin liitetiedostona. 10. Omistus ja vastuut Siinä tilanteessa että Savon Kuitu on toimittanut liittymän avaimet käteen -periaatteella, vastuu kaapelin toiminnasta, kaapelireitin merkinnöistä ja myöhemmin kaapelin sijainnin näyttämisestä on Savon Kuidulla. Kaapelin omistus on myös Savon Kuidulla, jolloin se voi myydä lisää liittymiä samasta tilaajaliittymästä, mikäli myöhemmin uusia tilaajia olisi verkkoon liittymässä. Kun liittymän urakoi itse, on vastuu asennuksesta ja myöhemmistä kuluista liittymän omistajalla. Kaapeli on muutoin huoltovapaa, mutta aina alueella kaivutöitä tehdessä tulee kaapelin tarkka sijainti pystyä osoittamaan. 9

10 Mikäli liityntä kaapelin varrelta tai jatkoksi olisi tulossa uusia liittymiä, tulee uuden liittyjän aina neuvotella nykyisen liittymän omistajan kanssa liityntäkaapelin jakamisesta ja kulujen jakamisesta. Tällöin selkeintä on, että jatkoliittymäkin tehdään itse urakoiden tai on neuvoteltava / sovittava jatkoliittymästä Savon Kuidun kanssa. 11. Case -esimerkkejä liittymien toteutuksesta Liittymän pituus 300 m, jolloin avaimet käteen liittymän hinta Mikäli asiakas tekee liittymän itse, voi hinta muodostua seuraavaksi: o Liittymän hinta Savon Kuidulle runkoverkon liityntäpisteessä 500. o Kaapeli asiakkaan itse hankkimana 300 m * 0,8 /m = 240. o Kaivuu, merkintänauhan ja kaapelin asennus, kaivannon peitto ja muotoilut, sekä muut kulut, joko 2 / m tai 10 h á 60 / h = 600. o Mahdollisesti tien alitus mikäli runkolinja sijaitsee tien toisella puolen 80 /m ~10 m = 800. o Kulut omatoimisesta urakoinnista Yhteisrakentaminen uuden sähkömaakaapelin asennuksen yhteydessä. Kaksi taloutta samaan liityntäpisteeseen, liittymän pituus yhteensä 1600 m. o Savon Kuitu tuo liityntäpisteen muuntajan luo 600 m. Liittymän hinta / talous o Molemmille liittyjille oman liityntäkaapelin hankinta 2 x 500 m * 0,8 /m = 400 / talous. o Sähkökaapelin asennuksen yhteydessä ei ylimääräisiä asennus tai kaivukuluja. o Liittymän hinta 2200 / talous. Tiekunnan osakkaiden yhteisrakentaminen 3 taloutta, liittymän pituus yhteensä 1500 m. o Liittymän hinta Savon Kuidulle runkoverkon liityntäpisteessä 3 * 500 / talous. o Kaapeli asiakkaan itse hankkimana 1500 m * 0,8 /m, 1200 = 400 / talous. o Kaivuu, merkintänauhan ja kaapelin asennus, kaivannon peitto ja muotoilut, sekä muut kulut, joko 2 / m tai 50 h á 60 / h, 3000 = 1000 / talous. o Mahdollisesti tien alitus mikäli runkolinja sijaitsee tien toisella puolen 80 / m ~10 m, 800 = 267 / talous. o Kulut tiekunnan osakkaille eli / talous 10

11 Kuvia kaapelin aurauksesta Vas. ylhäällä: Entisen puhelinkaapelin ja tienalituksen etsintä sekä aurauksen lähdön kaivantoa. Yllä: Entisen puhelinkaapelin kaivaminen esille jotta kuitukaapelin lähtö voidaan tehdä turvallisesti. Vas: Kaikesta huolimatta entiset kaapelit voivat katketa, tarvittaessa kaapelit liitettävä uudelleen. 11

12 Vas: Kuitukaapelireitin esiauraus käynnissä. Yllä: Esiaurattu kaapelireitti, n. 5 cm leveä ura. Vas: Kuitukaapelin lasku kaivantoon n cm syvyyteen. Yllä: Merkintänauha lasketaan samalla n. 20 cm kaapelin yläpuolelle. 12

13 Yllä: Kaapelireitti voidaan tehdä myös kaivamalla. Alla: Taloon sisälle liittymä tuodaan sopivasta kohdin. Yllä: Kaapeli ja merkintänauha valmiiseen kaivantoon, tässä sähkökaapelin ylitys. Alla: Kaivannon peitto ja tiivistys. Aurattua kaapelireittiä ei juuri huomaa. 13

14 Yhteystietoja Kaivuu-urakoitsijat / auraus Urakoitsijoiden yhteystiedot alueittain löydät kunnan yritysluettelosta. Kaapelit Savon Kuitu ei itse myy eikä välitä valokuitukaapeleita. Valokuitukaapelia voi tiedustella paikallisilta sähköurakointiliikkeiltä. Sähkösuunnittelijat Paikallisten verkostosuunnittelijoiden yhteystiedot saat Savon Voimalta, puhelin Neuvoja ja ohjeita voi aina kysyä Savon Kuidulta, puhelin tai sähköpostitse myynti@savonkuitu.fi. Lähteet Kuva 1 Kuva 2 Suupohjan seutuverkon Avoimen kuituliittymän infopaketti Kuva 3 Kuvat etusivulla, sivuilla 2 ja 15 Minna Jaakkola Linkit
