2 Voimajohtolinjojen suunnittelu ja toteutus Matkalla piirtolaudalta digitaaliseen malliin Janne Ruohola, Empower PN Oy LOCATION BUSINESS FORUM , Helsinki

3 Kuka? Sähkönsiirtoon sotkeutunut maanmittari Erikoisalana kv voimajohdot Kymmenen vuoden kokemus siirtoverkoista, taustalla tehtävät merimittauksessa ja tunneleissa. Kiinnostunut viemään voimajohtoalan (paikka)tiedonhallintaa pölyisistä arkistoista kohti ajantasaista tuotetietoa.

4 Empower lyhyesti Empower on kansainvälinen yritys, joka toteuttaa älykästä yhteiskuntaa. Kehitämme digitaalisia alustoja ja ratkaisuja hyödyntäen vahvaa kokemustamme ja osaamistamme voimalaitosten ja tehtaiden kunnossapidosta sekä älykkäiden sähköverkkojen ja tietoliikenneyhteyksien rakentamisesta ja ylläpitämisestä. Kehitämme modulaarisia ohjelmistoja ja tuotamme palveluita energia-alan asiakkaidemme Big Datan hallintaan. Toimintamme kattaa Pohjoismaat ja Baltian. Norja Tanska Ruotsi Suomi Viro Latvia Liettua

5 We realize smart society essentials Power Rakennamme älykästä verkkoa sekä uusiutuvan energian ratkaisuja. Energy intelligence Huolehdimme energia-alan datavirroista ja transaktioista älykkäiden ohjelmistojemme avulla. Smart industry Mahdollistamme älykkään tuotannon tekemällä digitaalisesta transformaatiosta todellisuutta. Connectivity Luomme modernin yhteiskunnan toiminnan edellyttämät tietoliikenneyhteydet digitaalisia työkaluja hyödyntäen

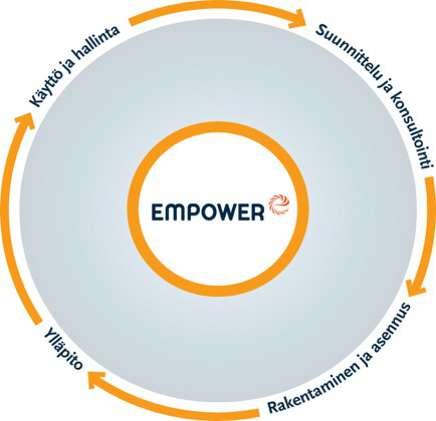

6 Empower PN Oy Palvelut koko elinkaaren ajalle Voimajohdot Tuulivoima Aurinkovoima Sähköverkot Suunnittelu- ja asiantuntijapalvelut Rakentamis- ja asennuspalvelut Verkkojen ylläpitopalvelut Käyttö- ja hallintapalvelut Turnkey -toimitukset KÄYTTÖ JA OHJAUS VIANKORJAUS, VARALLAOLO NYKYTILA, TARVE- MÄÄRITTELY ASIANTUNTIJA- PALVELUT SUUNNITTELU- PALVELUT Sähköasemat KUNNOSSAPITO MATERIAALIT JA LOGISTIIKKA Tuulivoima Turnkey-toimitukset Räätälöidyt ratkaisut puistojen hankekehitykseen, projektointiin, laitosten rakentamiseen, kunnossapitoon ja käyttöön Jakeluverkot Valaistusverkot PALVELUTYÖT, MITTAROINNIT PROJEKTIHALLINTA VERKON RAKENTAMINEN JA ASENNUSTYÖT Sähköajoneuvot

7 Toteutamme älykästä yhteiskuntaa

8 Avainluvut 245,3 m 16,4 m 1700 Liikevaihto EBITDA Henkilöstöä Public

9 Voimajohdot

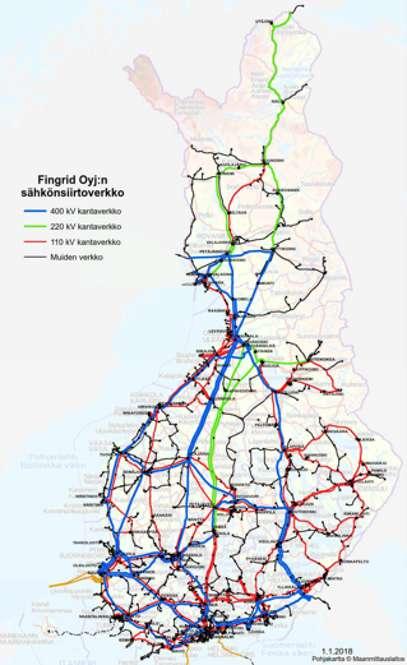

10 kv voimajohdot Voimajohdot muodostavat sähkönsiirron selkärangan, kv yhteyksiä on yli km Valtaosaa ylläpitää kantaverkkoyhtiö ja alueelliset verkkoyhtiöt Kantaverkosta yhteyksiä myös valtakunnanrajojen yli Omistuspohjasta johtuen ala on ollut viime vuodet murroksessa Lähde: Fingrid Oyj

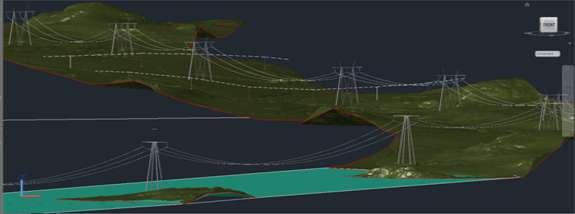

11 Voimajohtoprojektin aikajana Esisuunnittelu Reittisuunnittelu Ympäristöselvitys Viranomaisneuvotte lut Lausuntopyynnöt Tutkimuslupa Hankelupa Yleisötilaisuudet Projektisuunnittelu Tukivaihe Dokumentointi Yleissuunnittelu Maanomistus selvitykset Informointi Maankäyttösopimuk set Lunastuslupahakem us Risteämäluvat Sijoitussuunnittelu Pylväspaikkojen merkintä Maaperätutkimus Maadoitusmittaus Suunnittelun dokumentointi Projektin suunnittelu Rakenteiden suunnittelu Laskennat & raportit Testit Työohjeet Laatuohjeet Asiakasdokumentaatio Huolto/ylläpito-ohjelman dokumentit Toteutus Asennustiedot Asennusmuutokset Tarkastusdokumentaatio Laadunvarmistus Ylläpito ja operointi Ylläpito- ja korjaussuunnittelu Komponenttien päivitykset / yhteensopivuustarkastelut Muutosten ja korjausten dokumentaatio Tarkastusdokumentaatio Lunastuslupa ja haltuunotto Rajojen yms. merkintä Puustonpoisto Lunastustoimitus 2 vuotta 6-12 kk 6-18 kk +30 vuotta

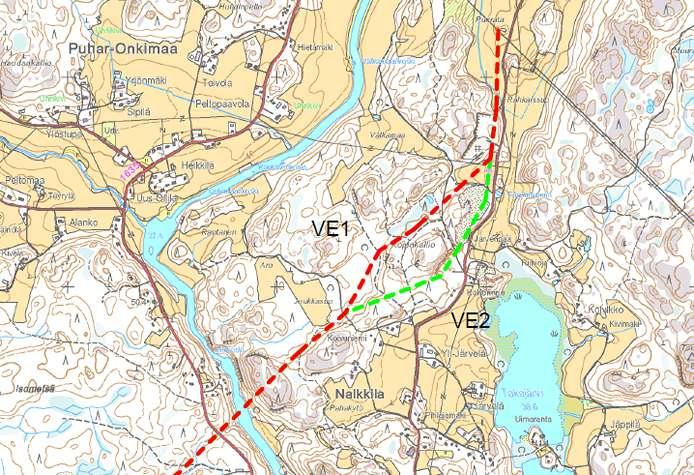

12 Esisuunnittelu Esisuunnittelun tavoitteena on tutkittavan reitin löytäminen ja tutkimuksen mahdollistavien lupien hakeminen Reittivaihtoehtojen selvittäminen (VAT) Ympäristöselvityksen teettäminen Viranomaisneuvottelut Yksityiskohtaisen toteutussuunnitelman laatiminen Hankeluvan hakeminen Tutkimusluvan hakeminen

13 Yleissuunnittelu Yleissuunnittelu sisältää maankäytön neuvottelut ja lunastusprosessin käynnistämisen, sekä teknisen suunnittelun ja aineiston tuottamisen rakentamisvaiheen kilpailutusta varten. Suunnittelureitin laserkeilaus (maanpintamalli, ortokuvat ja tasokartta) Sijoitussuunnittelu Maanomistajien informointi ja sopimusneuvottelut Maastotutkimukset Lunastuslupahakemus Suunnittelun dokumentointi

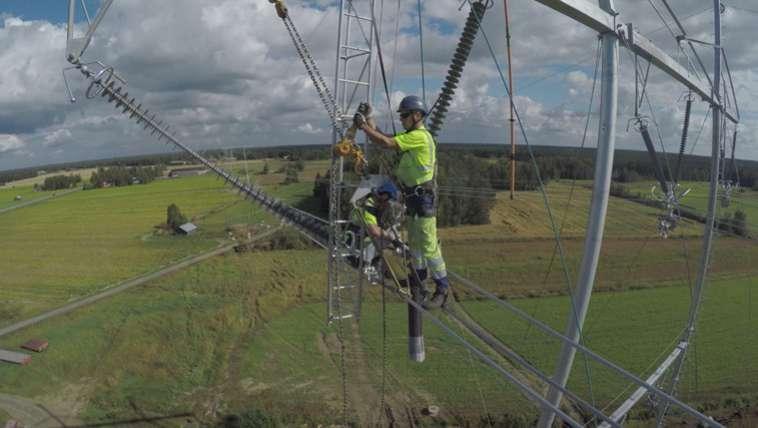

14 Rakentaminen Rakentamisvaiheen aluksi tehdään voimajohdon tarkka rakenteellinen suunnittelu. Suunnittelun perusteella hankitaan materiaalit ja toteutetaan itse rakentaminen. Projektisuunnittelu Rakenteiden suunnittelu Materiaalihankinnat Testaukset Työohjeet ja asennus Dokumentointi

15 Voimajohdot ja paikkatieto

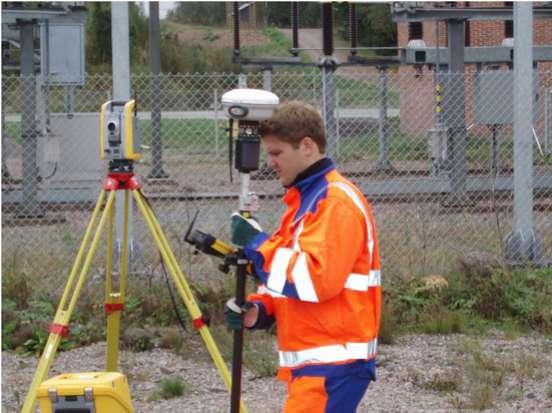

16 Mittaus ja tiedonkeruu Suunnitteluvaiheessa kattava kartoitustieto erityisen tärkeässä asemassa Tietoa maastosta kerätään keilaamalla ja täydennetään tarvittaessa kartoittamalla Tietoa myös viedään maastoon erilaisten merkintöjen muodossa Aineistoon yhdistetään lisäksi ulkopuolelta saatavaa dataa, kuten tele- ja kaapeliverkkoja, kantakarttaa, ympäristökohteita, jääkuorma-alueita ym.

17 Voimajohdot ja paikkatieto tänään Voimajohdoilla lähes kaikki tieto on sidottavissa paikkatietoon Nykyään suurella osalla suunnittelun lähtötiedoista on jo paikkatieto Suomen siirtoverkot ovat osin melko ikääntyneitä ja saneerauksen aika alkaa olla käsillä Näiden voimajohtojen paikkatieto rajoittuu joskus piirustusmapin sijaintiin, monesti siinäkin on epätarkkuutta Kiinteistörajat Merkinnät ja kartoitukset Maanomistus Huoltotie Pylväsnumero Maaperätutkimus Sijoitus- ja rakennesuunnittelu Pylväs Eristinketju Jänneväli Maapohjaluokka Puustonpoisto Dokumentointi Rasiteoikeus/käyttöoikeusyksikkö Suojelualue Maastomalli Raivaustiedot Muinaismuisto Kunnossapitohistoria Risteämä Tikkaverkko Sijaintimittaus Valokuvat

18 Pohdintoja huomisesta Kartoituksen, mittauksen ja kuvauksen tiedonkeruumenetelmät ovat kehittyneet ja vauhti vain kiihtyy Tulisiko voimajohtojen tuotetiedon hallinnan perustua jatkossa enemmän sijaintiin? Voitaisiinko ajantasaisia malleja hallinnoimalla tehostaa esimerkiksi kunnossapitoa, viankojausta, risteämähallintaa, kasvustonhallintaa? Saataisiinko nykypäivän kartoitusmenetelmillä kustannustehokkaasti tuotettua tarvittava aineisto ja mallit olemassa olevasta infrasta? Voisiko kaiken voimajohtoon liittyvän tuotetiedon saada ulos ajantasaisena yhdestä paikasta?
