1 Induktiivisuus Tuotteet

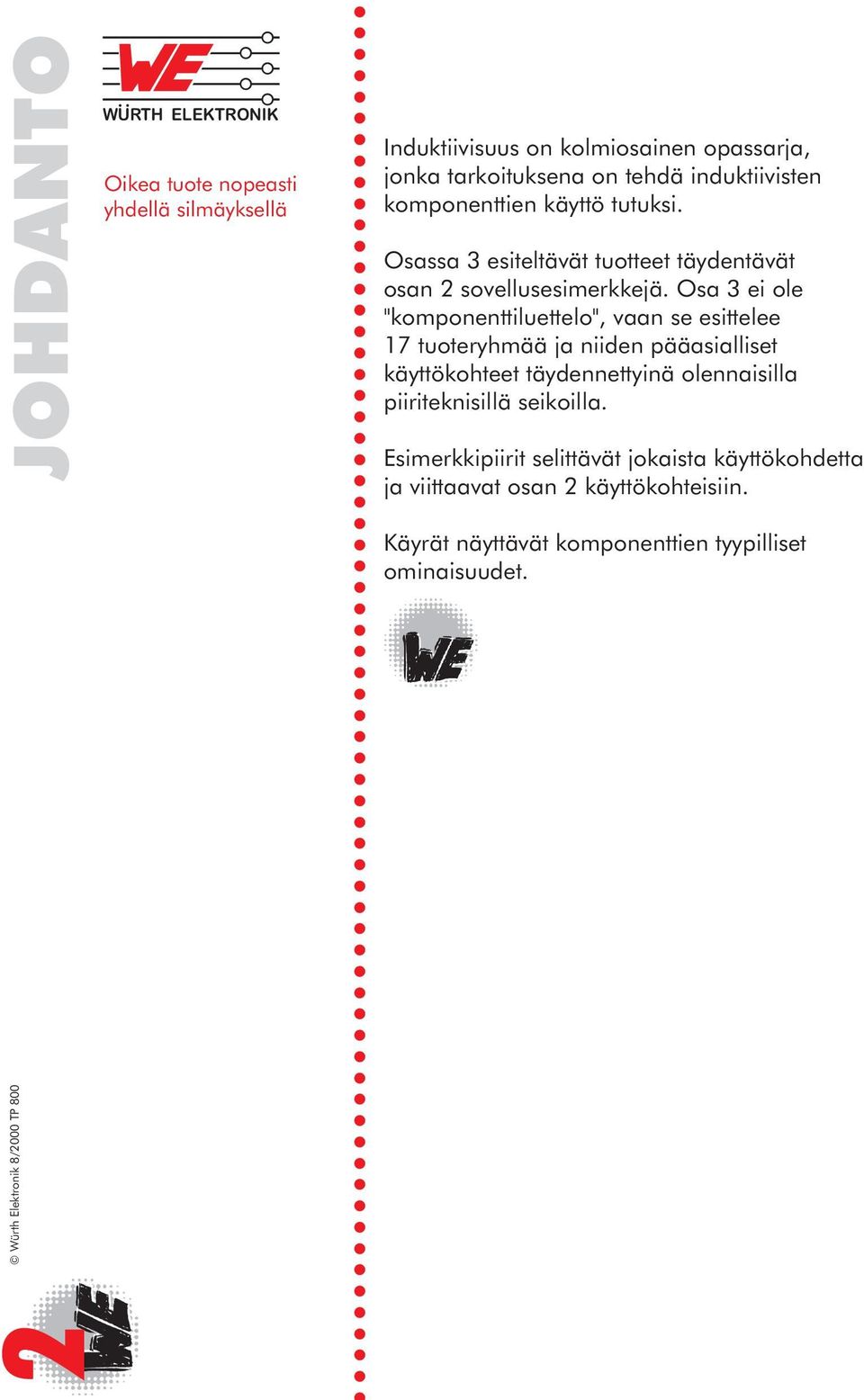

2 JOHDANTO Würth Elektronik 8/2000 TP Oikea tuote nopeasti yhdellä silmäyksellä Induktiivisuus on kolmiosainen opassarja, jonka tarkoituksena on tehdä induktiivisten komponenttien käyttö tutuksi. Osassa 3 esiteltävät tuotteet täydentävät osan 2 sovellusesimerkkejä. Osa 3 ei ole "komponenttiluettelo", vaan se esittelee 17 tuoteryhmää ja niiden pääasialliset käyttökohteet täydennettyinä olennaisilla piiriteknisillä seikoilla. Esimerkkipiirit selittävät jokaista käyttökohdetta ja viittaavat osan 2 käyttökohteisiin. Käyrät näyttävät komponenttien tyypilliset ominaisuudet.

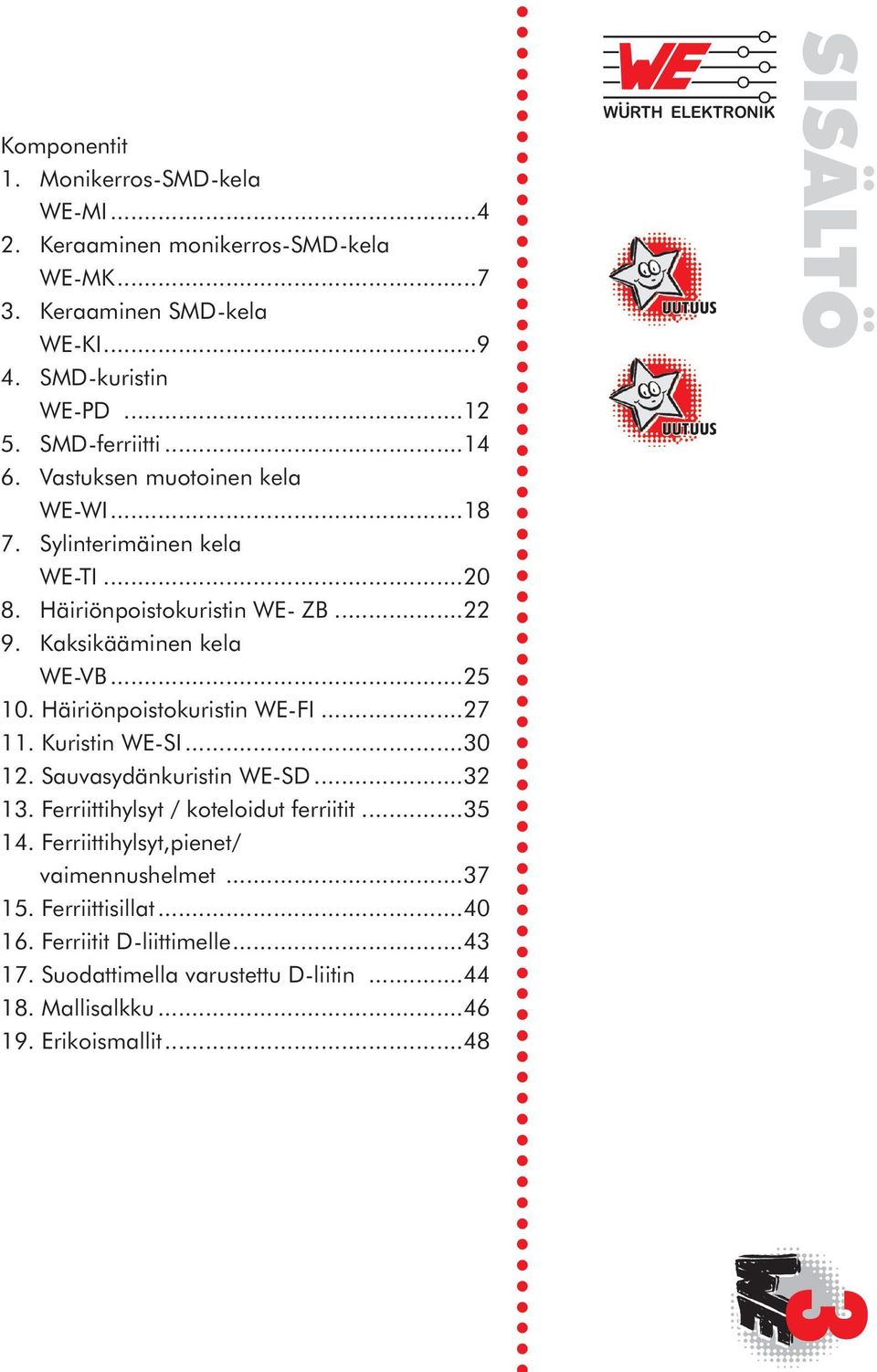

3 Komponentit 1. Monikerros-SMD-kela WE-MI Keraaminen monikerros-smd-kela WE-MK Keraaminen SMD-kela WE-KI SMD-kuristin WE-PD SMD-ferriitti Vastuksen muotoinen kela WE-WI Sylinterimäinen kela WE-TI Häiriönpoistokuristin WE- ZB Kaksikääminen kela WE-VB Häiriönpoistokuristin WE-FI Kuristin WE-SI Sauvasydänkuristin WE-SD Ferriittihylsyt / koteloidut ferriitit Ferriittihylsyt,pienet/ vaimennushelmet Ferriittisillat Ferriitit D-liittimelle Suodattimella varustettu D-liitin Mallisalkku Erikoismallit...48 SISÄLTÖ 3

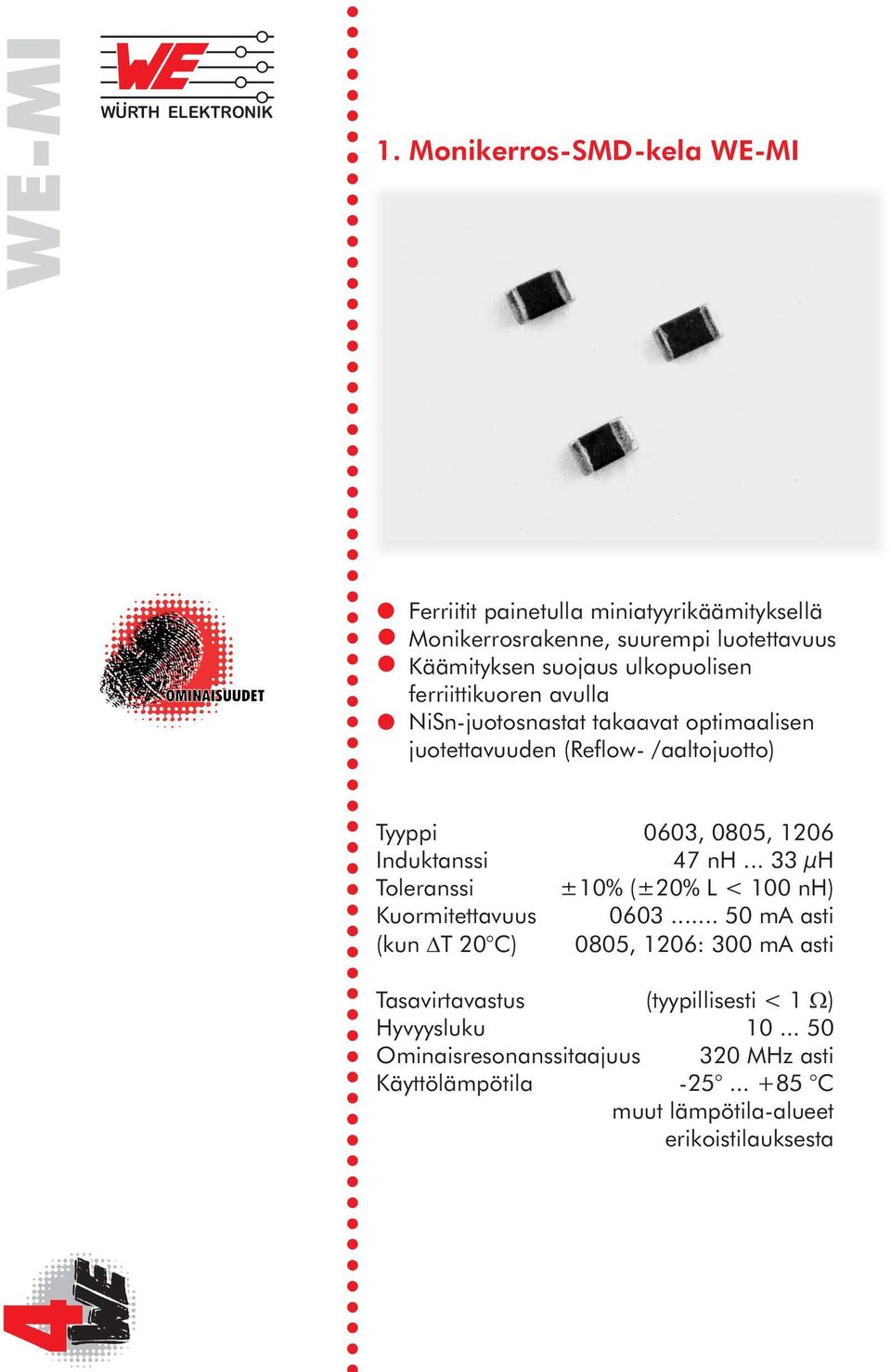

4 WE-MI 4 1. Monikerros-SMD-kela WE-MI Ferriitit painetulla miniatyyrikäämityksellä Monikerrosrakenne, suurempi luotettavuus Käämityksen suojaus ulkopuolisen ferriittikuoren avulla NiSn-juotosnastat takaavat optimaalisen juotettavuuden (Reflow- /aaltojuotto) Tyyppi 0603, 0805, 1206 Induktanssi 47 nh µh Toleranssi ±10% (±20% L < 100 nh) Kuormitettavuus ma asti (kun DT 20 C) 0805, 1206: 300 ma asti Tasavirtavastus (tyypillisesti < 1 W) Hyvyysluku Ominaisresonanssitaajuus 320 MHz asti Käyttölämpötila C muut lämpötila-alueet erikoistilauksesta

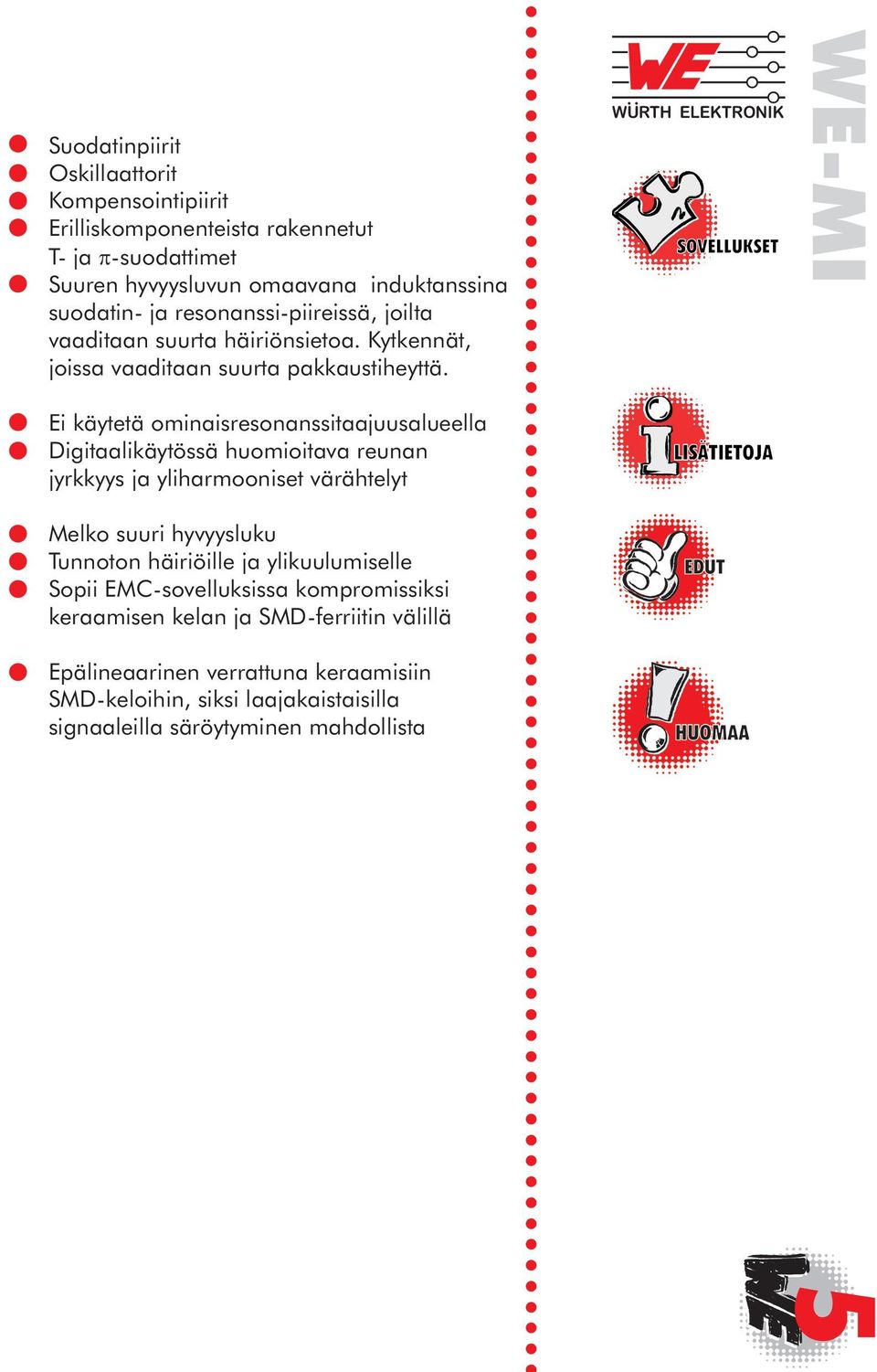

5 Suodatinpiirit Oskillaattorit Kompensointipiirit Erilliskomponenteista rakennetut T- ja p-suodattimet Suuren hyvyysluvun omaavana induktanssina suodatin- ja resonanssi-piireissä, joilta vaaditaan suurta häiriönsietoa. Kytkennät, joissa vaaditaan suurta pakkaustiheyttä. Ei käytetä ominaisresonanssitaajuusalueella Digitaalikäytössä huomioitava reunan jyrkkyys ja yliharmooniset värähtelyt Melko suuri hyvyysluku Tunnoton häiriöille ja ylikuulumiselle Sopii EMC-sovelluksissa kompromissiksi keraamisen kelan ja SMD-ferriitin välillä Epälineaarinen verrattuna keraamisiin SMD-keloihin, siksi laajakaistaisilla signaaleilla säröytyminen mahdollista WE-MI 5

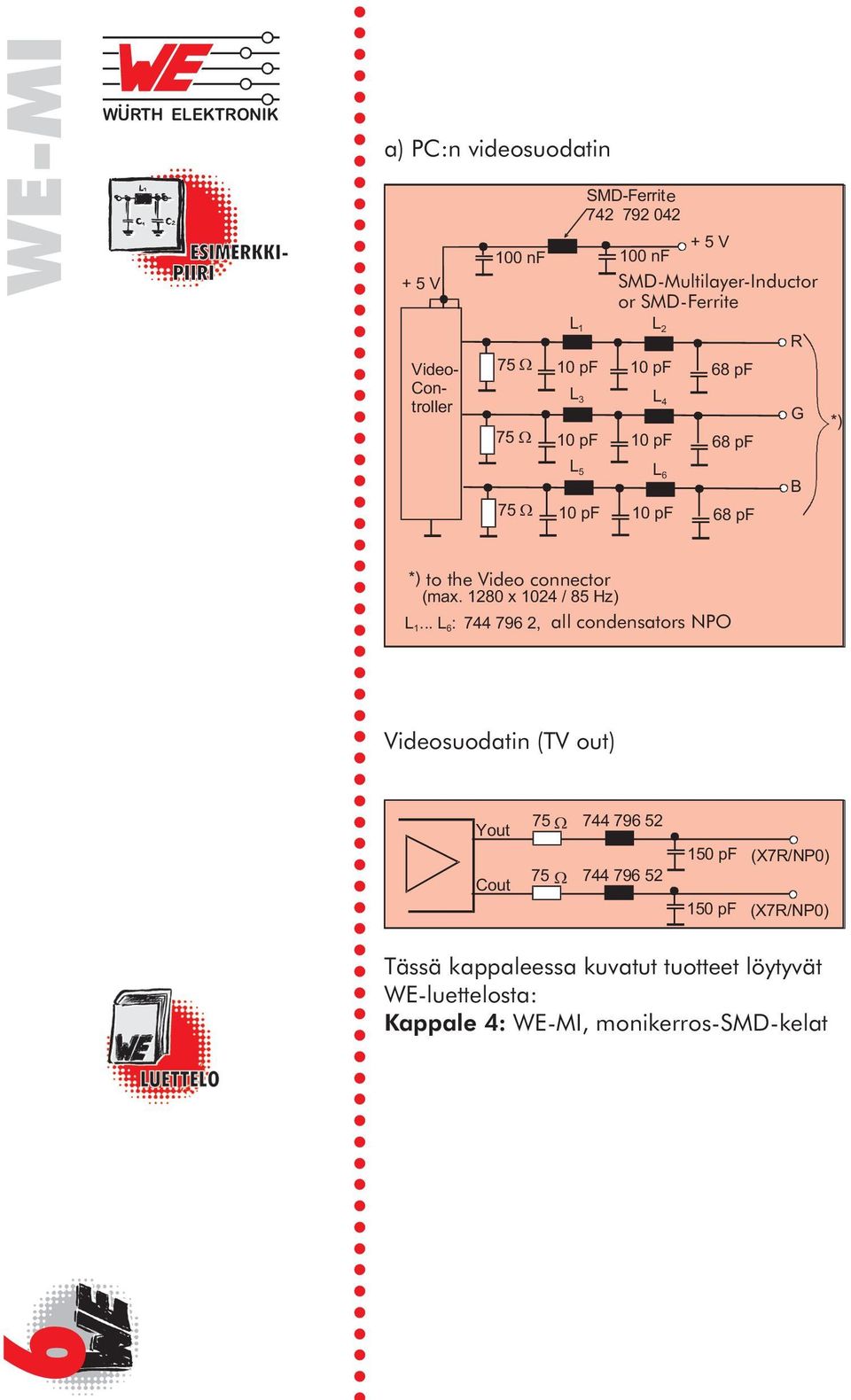

6 WE-MI 6 +5V a) PC:n videosuodatin Video- Controller SMD-Ferrite V 100 nf 100 nf SMD-Multilayer-Inductor SMD-Multilayer-Induktivitäten or SMD-Ferrite oder SMD-Ferrit L 1 L 2 R 75 W 10 pf 10 pf 68 pf L 3 L 4 G *) 75 W 10 pf 10 pf 68 pf L 5 *) zur to the Video Video Buchse connector (max x 1024 / 85 Hz) L 1... L 6 : , alle Kondensatoren condensators NP0 NPO Videosuodatin (TV out) Yout Cout Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 4: WE-MI, monikerros-smd-kelat L 6 75 W 10 pf 10 pf 68 pf 75 W 75 W pf 150 pf B (X7R/NP0) (X7R/NP0)

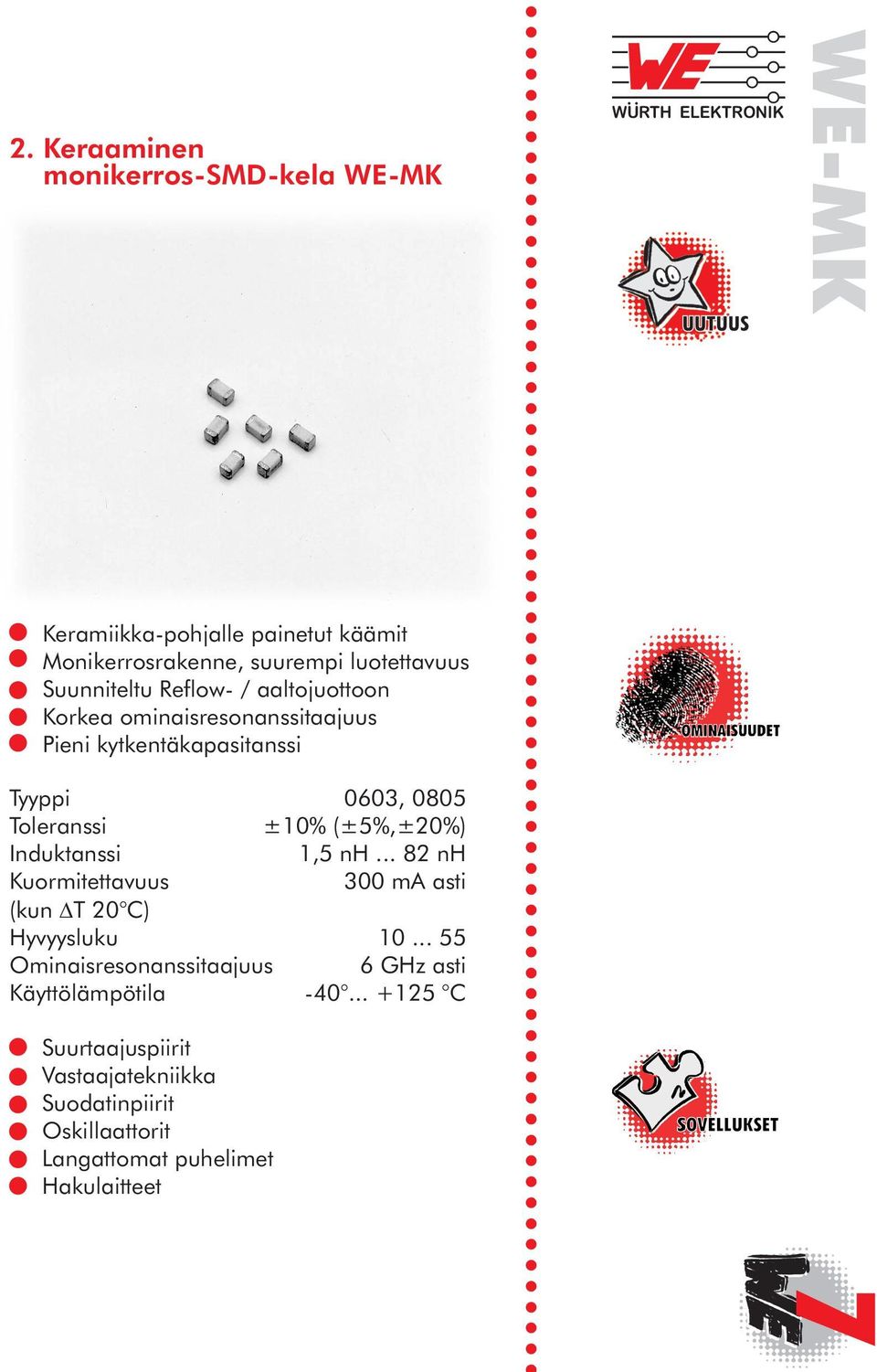

7 2. Keraaminen monikerros-smd-kela WE-MK Keramiikka-pohjalle painetut käämit Monikerrosrakenne, suurempi luotettavuus Suunniteltu Reflow- / aaltojuottoon Korkea ominaisresonanssitaajuus Pieni kytkentäkapasitanssi Tyyppi 0603, 0805 Toleranssi ±10% (±5%,±20%) Induktanssi 1,5 nh nh Kuormitettavuus 300 ma asti (kun DT 20 C) Hyvyysluku Ominaisresonanssitaajuus 6 GHz asti Käyttölämpötila C Suurtaajuspiirit Vastaajatekniikka Suodatinpiirit Oskillaattorit Langattomat puhelimet Hakulaitteet WE-MK 7

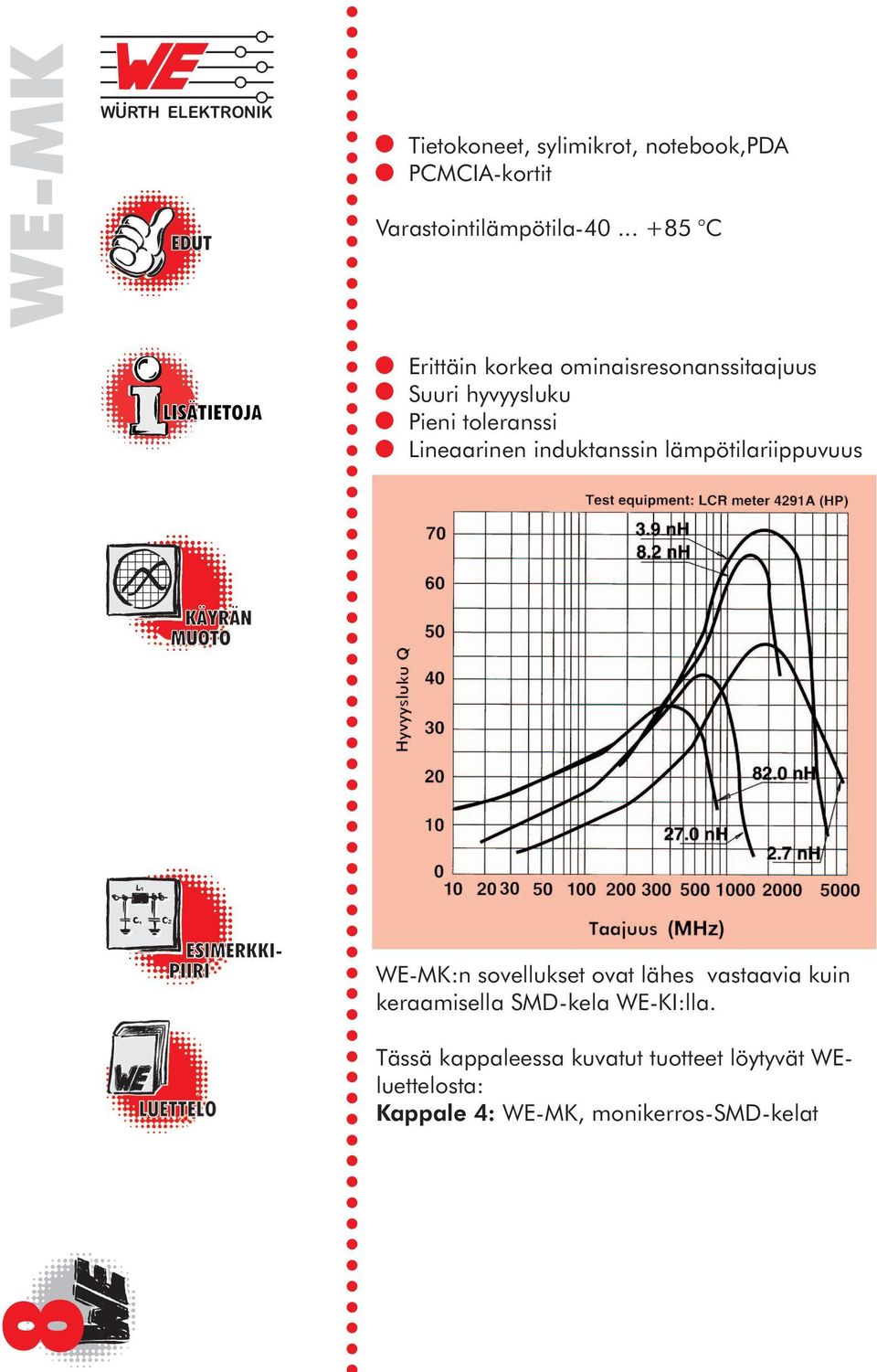

8 Tietokoneet, sylimikrot, notebook,pda PCMCIA-kortit Varastointilämpötila C Erittäin korkea ominaisresonanssitaajuus Suuri hyvyysluku Pieni toleranssi Lineaarinen induktanssin lämpötilariippuvuus WE-MK:n sovellukset ovat lähes vastaavia kuin keraamisella SMD-kela WE-KI:lla. Tässä kappaleessa kuvatut tuotteet löytyvät WEluettelosta: WE-MK, monikerros-smd-kelat Kappale 4: WE-MK 8

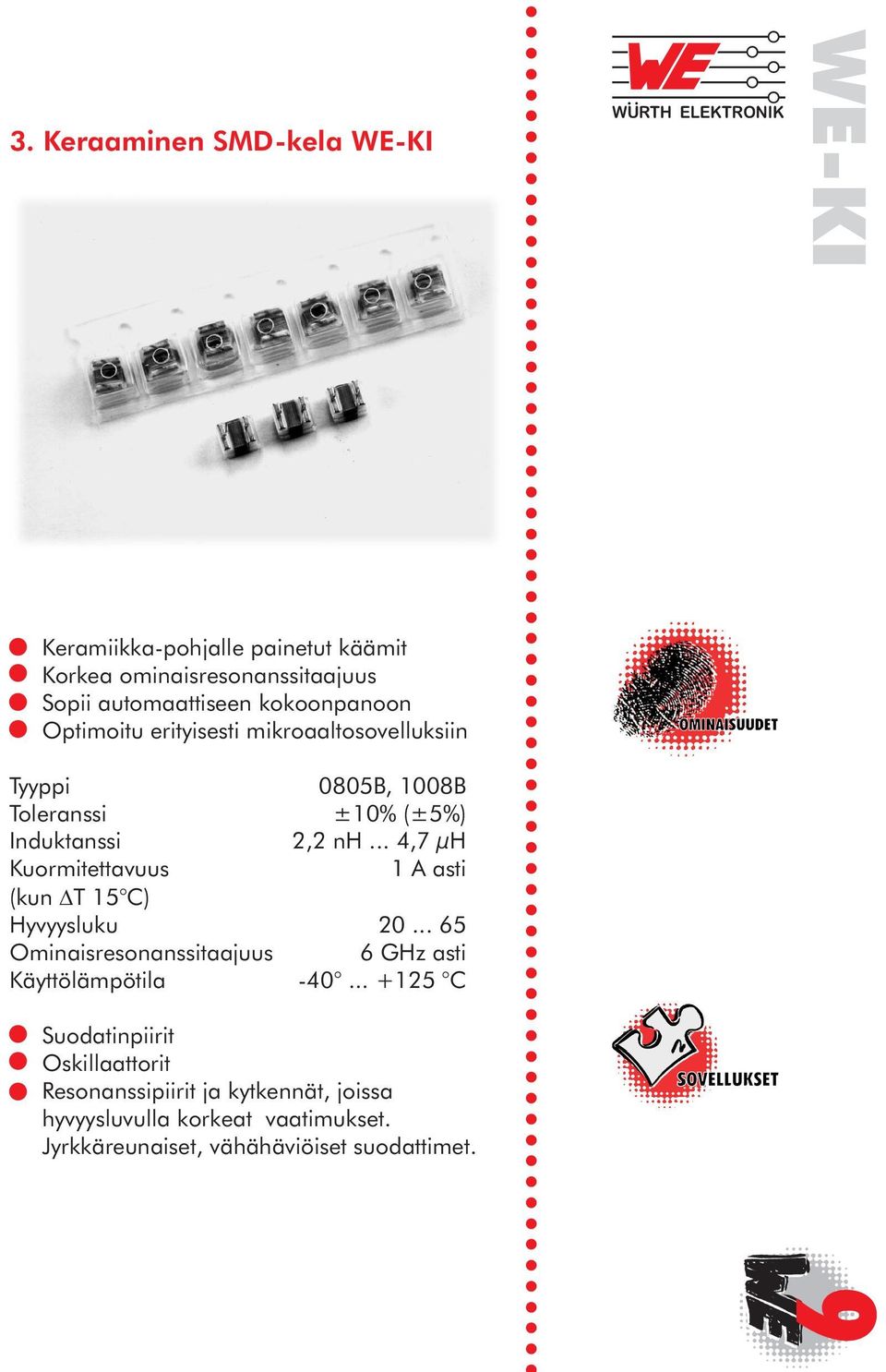

9 3. Keraaminen SMD-kela WE-KI Keramiikka-pohjalle painetut käämit Korkea ominaisresonanssitaajuus Sopii automaattiseen kokoonpanoon Optimoitu erityisesti mikroaaltosovelluksiin Tyyppi 0805B, 1008B Toleranssi ±10% (±5%) Induktanssi 2,2 nh... 4,7 µh Kuormitettavuus 1 A asti (kun DT 15 C) Hyvyysluku Ominaisresonanssitaajuus 6 GHz asti Käyttölämpötila C Suodatinpiirit Oskillaattorit Resonanssipiirit ja kytkennät, joissa hyvyysluvulla korkeat vaatimukset. Jyrkkäreunaiset, vähähäviöiset suodattimet. WE-KI 9

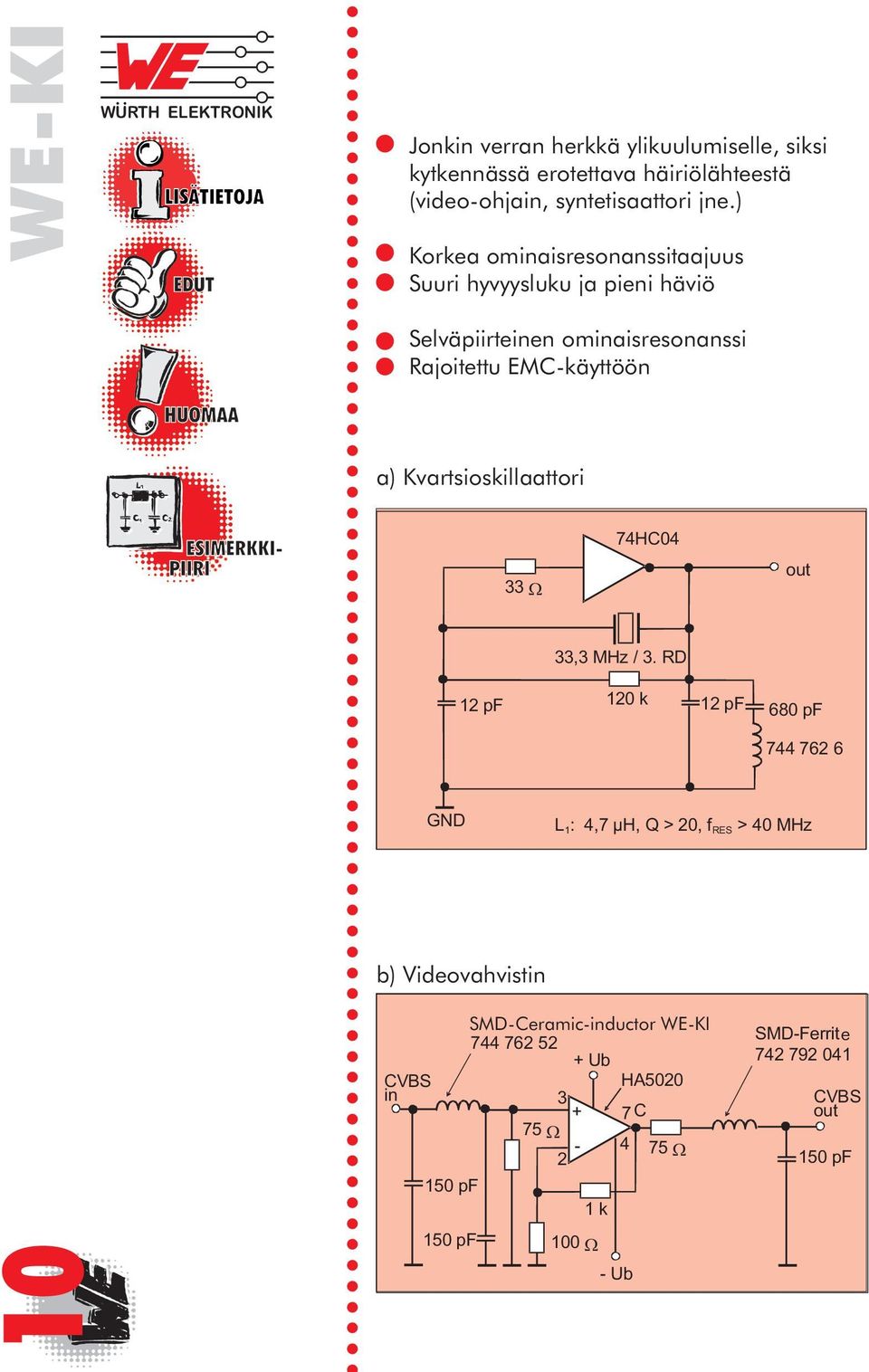

10 WE-KI 10 CVBS in Jonkin verran herkkä ylikuulumiselle, siksi kytkennässä erotettava häiriölähteestä (video-ohjain, syntetisaattori jne.) Korkea ominaisresonanssitaajuus Suuri hyvyysluku ja pieni häviö Selväpiirteinen ominaisresonanssi Rajoitettu EMC-käyttöön a) Kvartsioskillaattori GND 33 W 12 pf 120 k b) Videovahvistin 150 pf 150 pf 74HC04 33,3MHz/3.RD 12 pf out 680 pf L 1 : 4,7µH,Q>20,f RES >40MHz SMD-Ceramic-inductor Keramik SMD-Induktivität WE-KI Ub HA C 75 W W 2 1k 100 W -Ub SMD-Ferrit e CVBS out 150 pf

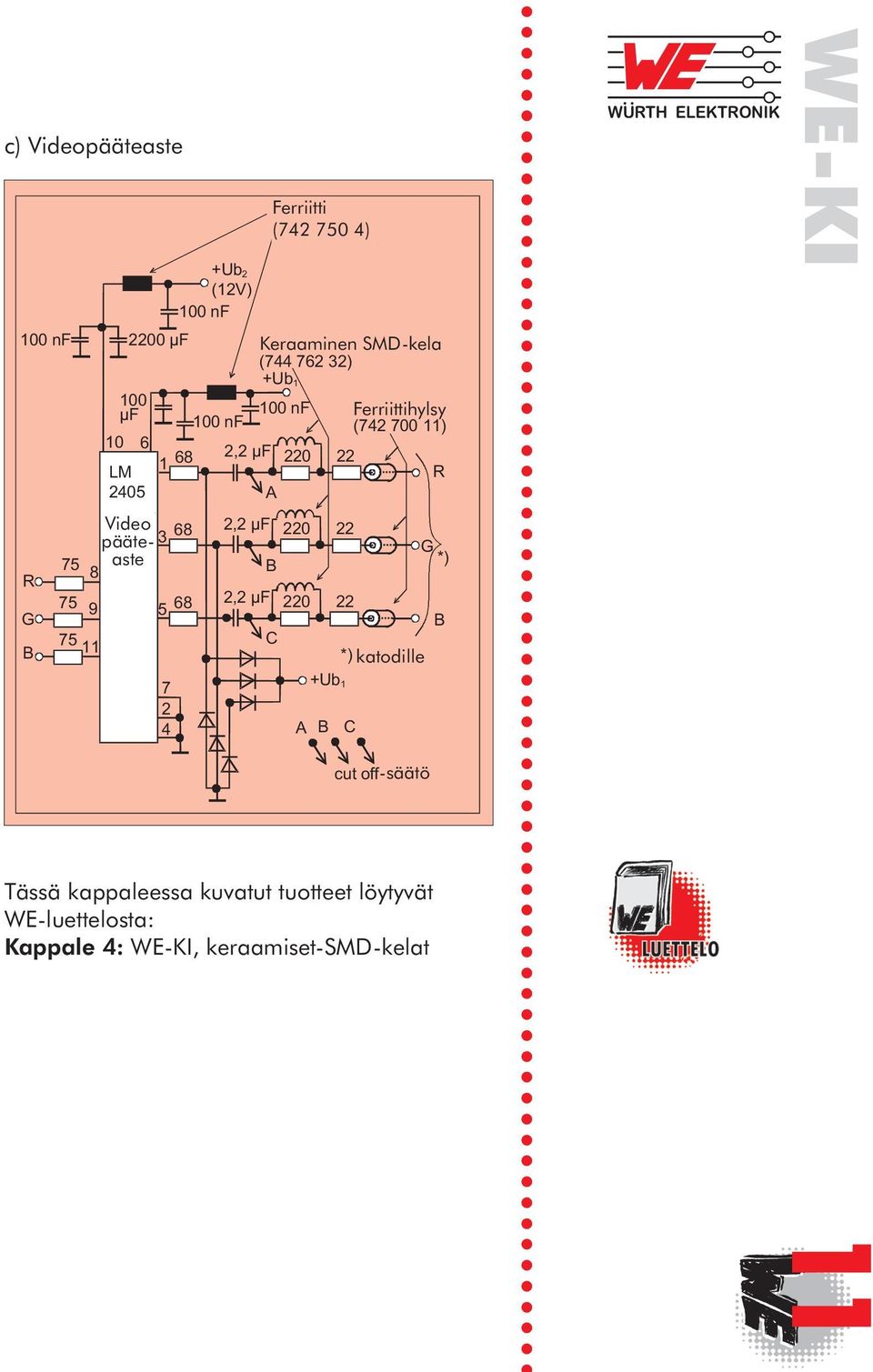

11 c) Videopääteaste 100 nf R G B 10 6 LM Video- Video Endstufe pääteaste µf 100 µf Ub 2 (12V) 100 nf 100 nf Ferriitti 6 Loch-Ferritperlen (742 ( ) 4) Keramik Keraaminen SMD-Induktivitäten SMD-kela ( ) +Ub nf Ferriittihylsy Ferrithülsen ( ) 2,2 µf *) katodille zur Kathode Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 4: WE-KI, keraamiset-smd-kelat A 2,2 µf B 2,2 µf C +Ub 1 A B C cut off-säätö Regelung R G *) B WE-KI 11

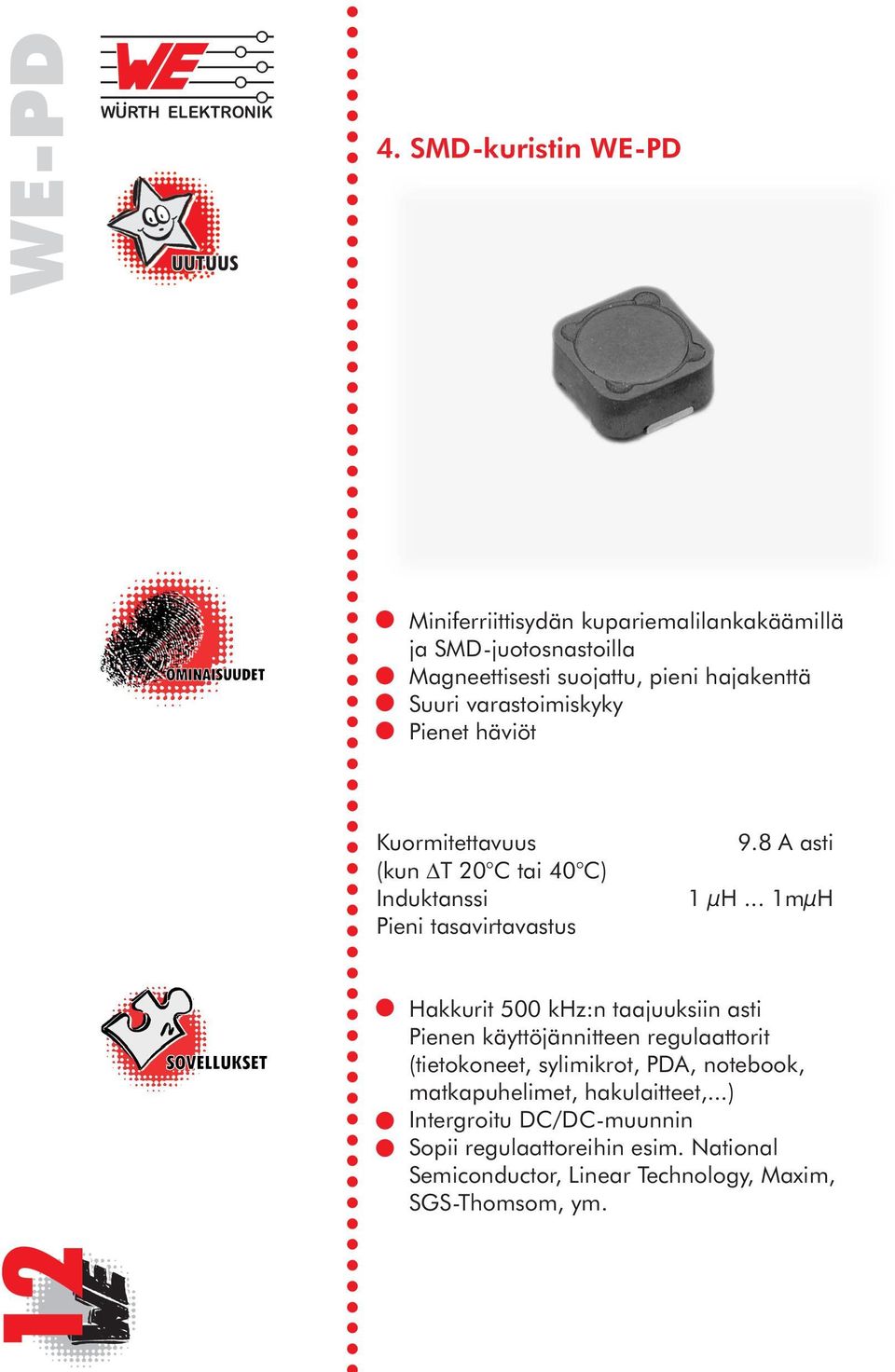

12 WE-PD SMD-kuristin WE-PD Miniferriittisydän kupariemalilankakäämillä ja SMD-juotosnastoilla Magneettisesti suojattu, pieni hajakenttä Suuri varastoimiskyky Pienet häviöt Kuormitettavuus (kun DT 20 C tai 40 C) Induktanssi Pieni tasavirtavastus 9.8 A asti 1 µh... 1mµH Hakkurit 500 khz:n taajuuksiin asti Pienen käyttöjännitteen regulaattorit (tietokoneet, sylimikrot, PDA, notebook, matkapuhelimet, hakulaitteet,...) Intergroitu DC/DC-muunnin Sopii regulaattoreihin esim. National Semiconductor, Linear Technology, Maxim, SGS-Thomsom, ym.

13 Erikoismalleja tilauksesta Suuri virrankesto Edullinen Kompakti Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: WE-PD, SMD-kuristin DC/DC-muuntimet Kappale 4: Osa 2 Sovellukset: WE-PD 13

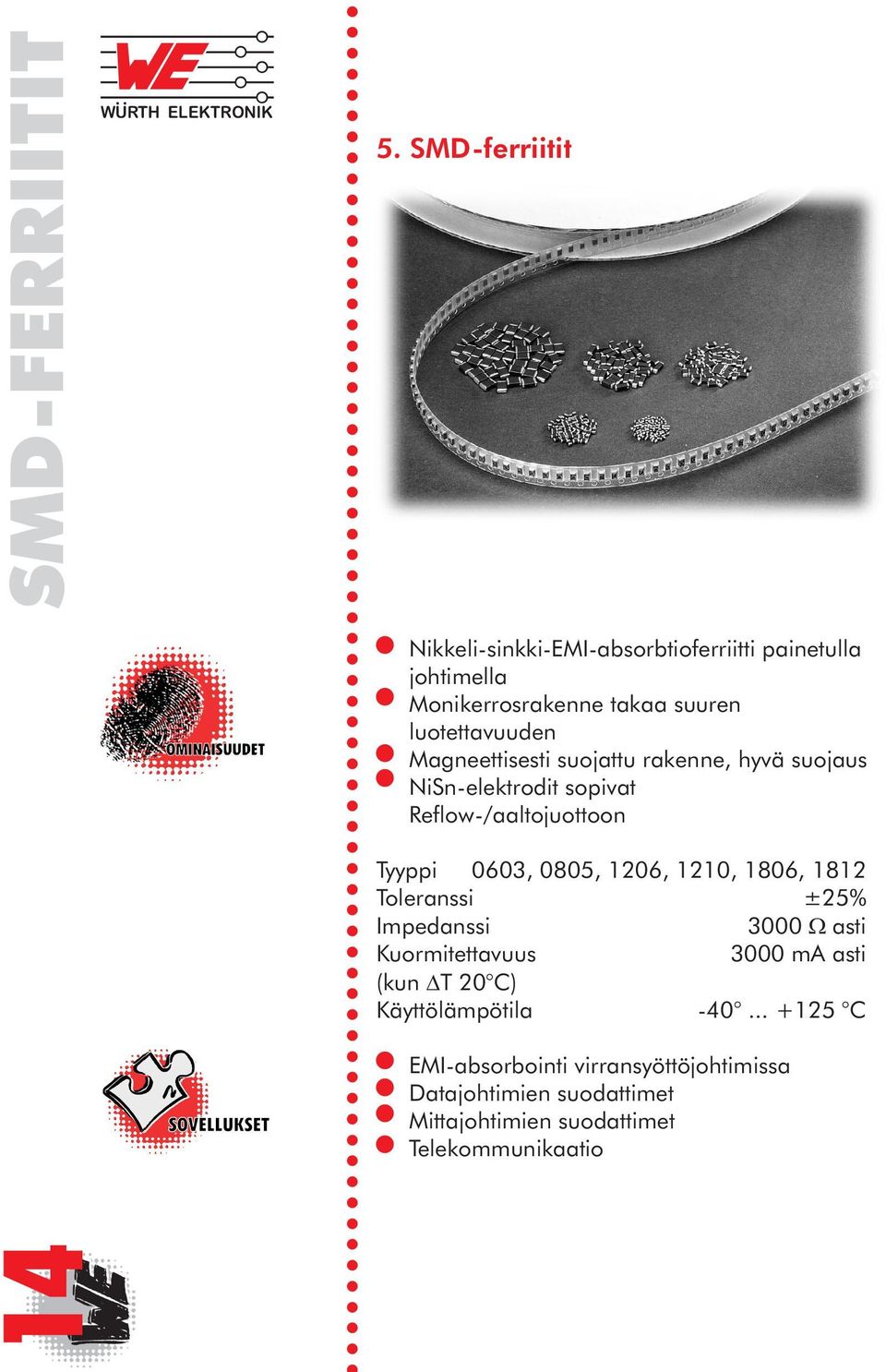

14 SMD-FERRIITIT SMD-ferriitit Nikkeli-sinkki-EMI-absorbtioferriitti painetulla johtimella Monikerrosrakenne takaa suuren luotettavuuden Magneettisesti suojattu rakenne, hyvä suojaus NiSn-elektrodit sopivat Reflow-/aaltojuottoon Tyyppi 0603, 0805, 1206, 1210, 1806, 1812 Toleranssi ±25% Impedanssi 3000 W asti Kuormitettavuus 3000 ma asti (kun DT 20 C) Käyttölämpötila C EMI-absorbointi virransyöttöjohtimissa Datajohtimien suodattimet Mittajohtimien suodattimet Telekommunikaatio

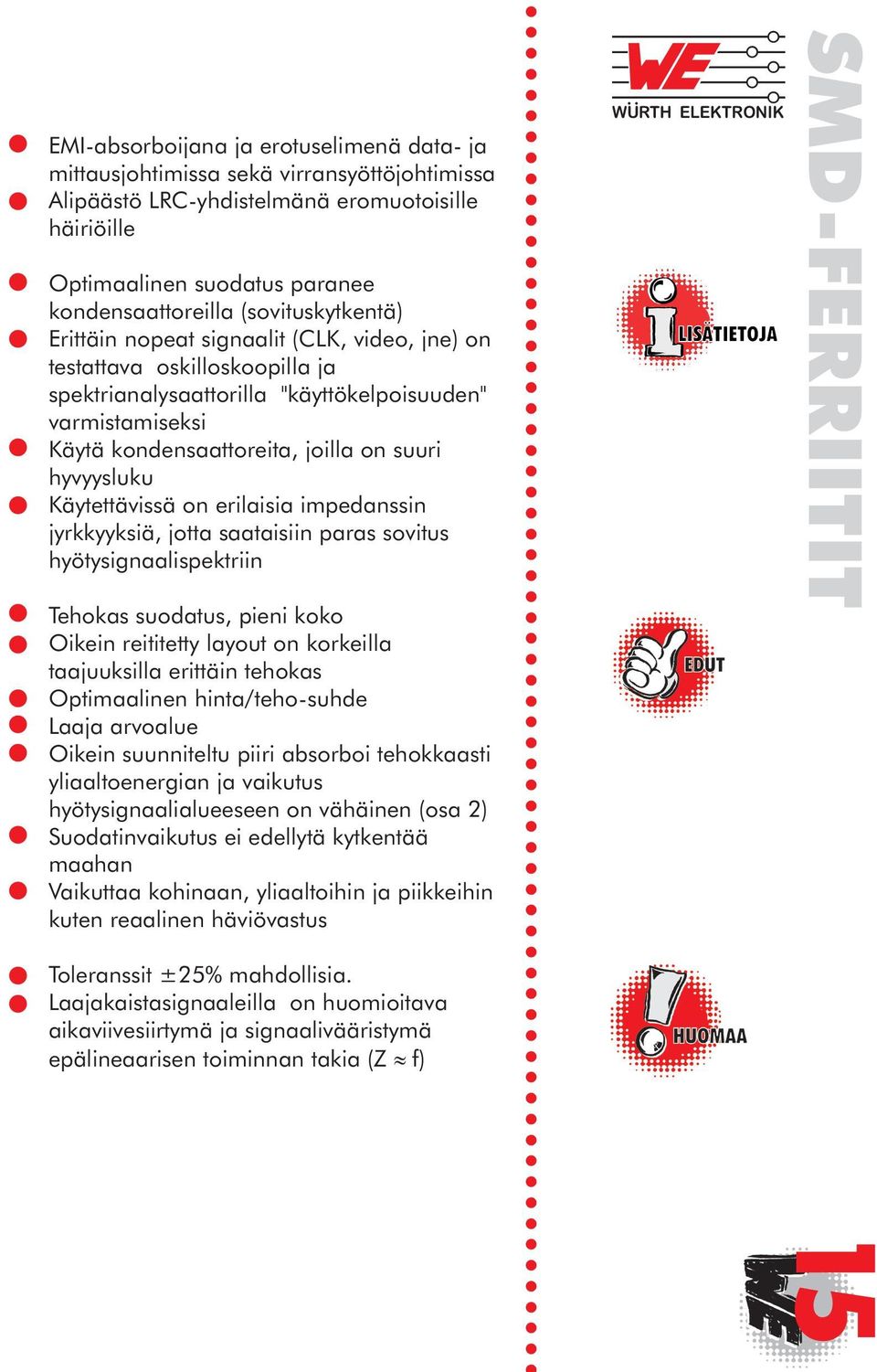

15 EMI-absorboijana ja erotuselimenä data- ja mittausjohtimissa sekä virransyöttöjohtimissa Alipäästö LRC-yhdistelmänä eromuotoisille häiriöille Optimaalinen suodatus paranee kondensaattoreilla (sovituskytkentä) Erittäin nopeat signaalit (CLK, video, jne) on testattava oskilloskoopilla ja spektrianalysaattorilla "käyttökelpoisuuden" varmistamiseksi Käytä kondensaattoreita, joilla on suuri hyvyysluku Käytettävissä on erilaisia impedanssin jyrkkyyksiä, jotta saataisiin paras sovitus hyötysignaalispektriin Tehokas suodatus, pieni koko Oikein reititetty layout on korkeilla taajuuksilla erittäin tehokas Optimaalinen hinta/teho-suhde Laaja arvoalue Oikein suunniteltu piiri absorboi tehokkaasti yliaaltoenergian ja vaikutus hyötysignaalialueeseen on vähäinen (osa 2) Suodatinvaikutus ei edellytä kytkentää maahan Vaikuttaa kohinaan, yliaaltoihin ja piikkeihin kuten reaalinen häviövastus Toleranssit ±25% mahdollisia. Laajakaistasignaaleilla on huomioitava aikaviivesiirtymä ja signaalivääristymä epälineaarisen toiminnan takia (Z» f) SMD-FERRIITIT 15

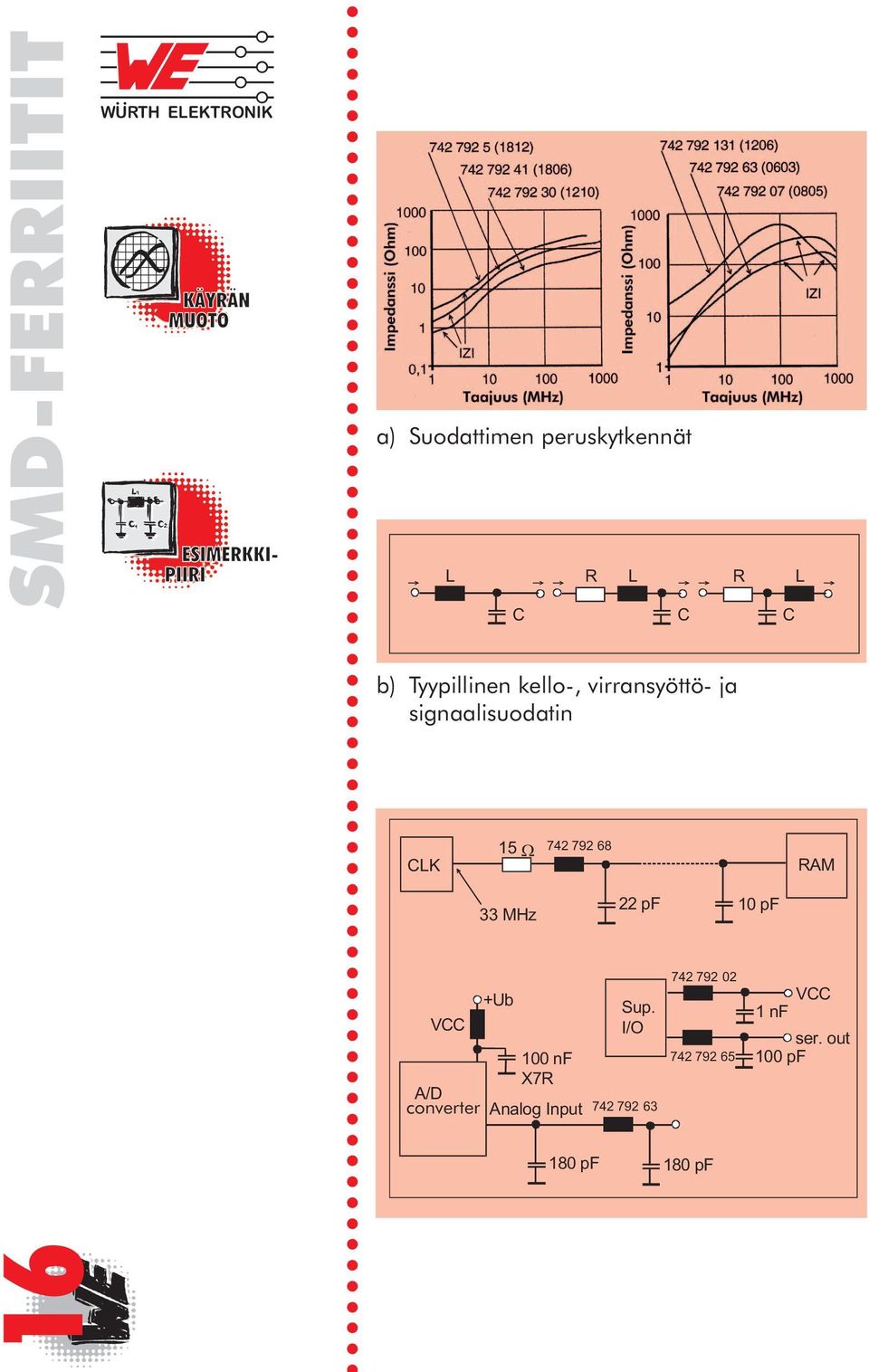

16 SMD-FERRIITIT 16 a) Suodattimen peruskytkennät L C b) Tyypillinen kello-, virransyöttö- ja signaalisuodatin CLK VCC 15 W 33 MHz +Ub R pf L 22 pf Sup. I/O 100 nf X7R A/D converter Wandler Analog Input C pf R 10 pf C L RAM VCC 1nF ser. out 100 pf

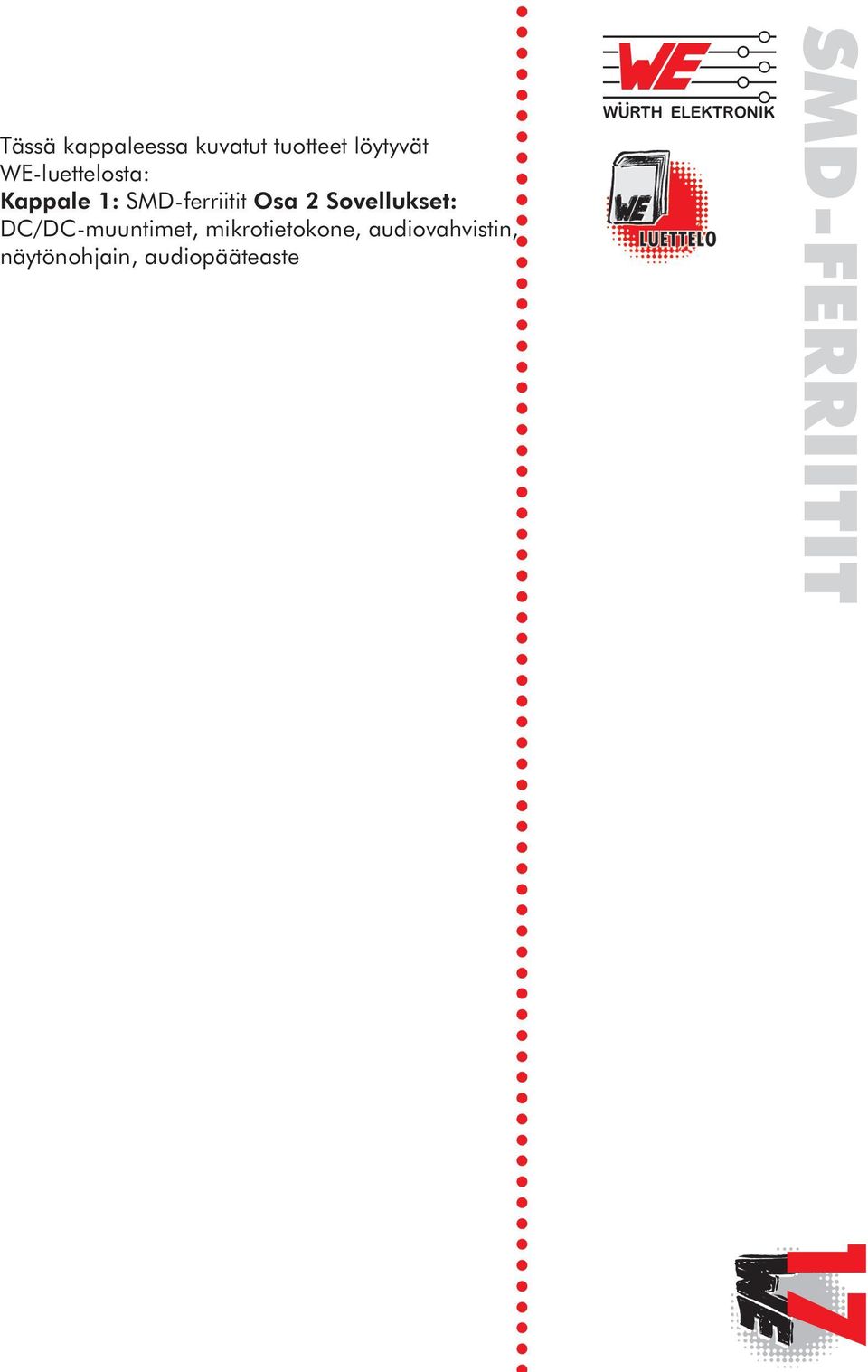

17 Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: SMD-ferriitit DC/DC-muuntimet, mikrotietokone, audiovahvistin, näytönohjain, audiopääteaste Kappale 1: Osa 2 Sovellukset: SMD-FERRIITIT 17

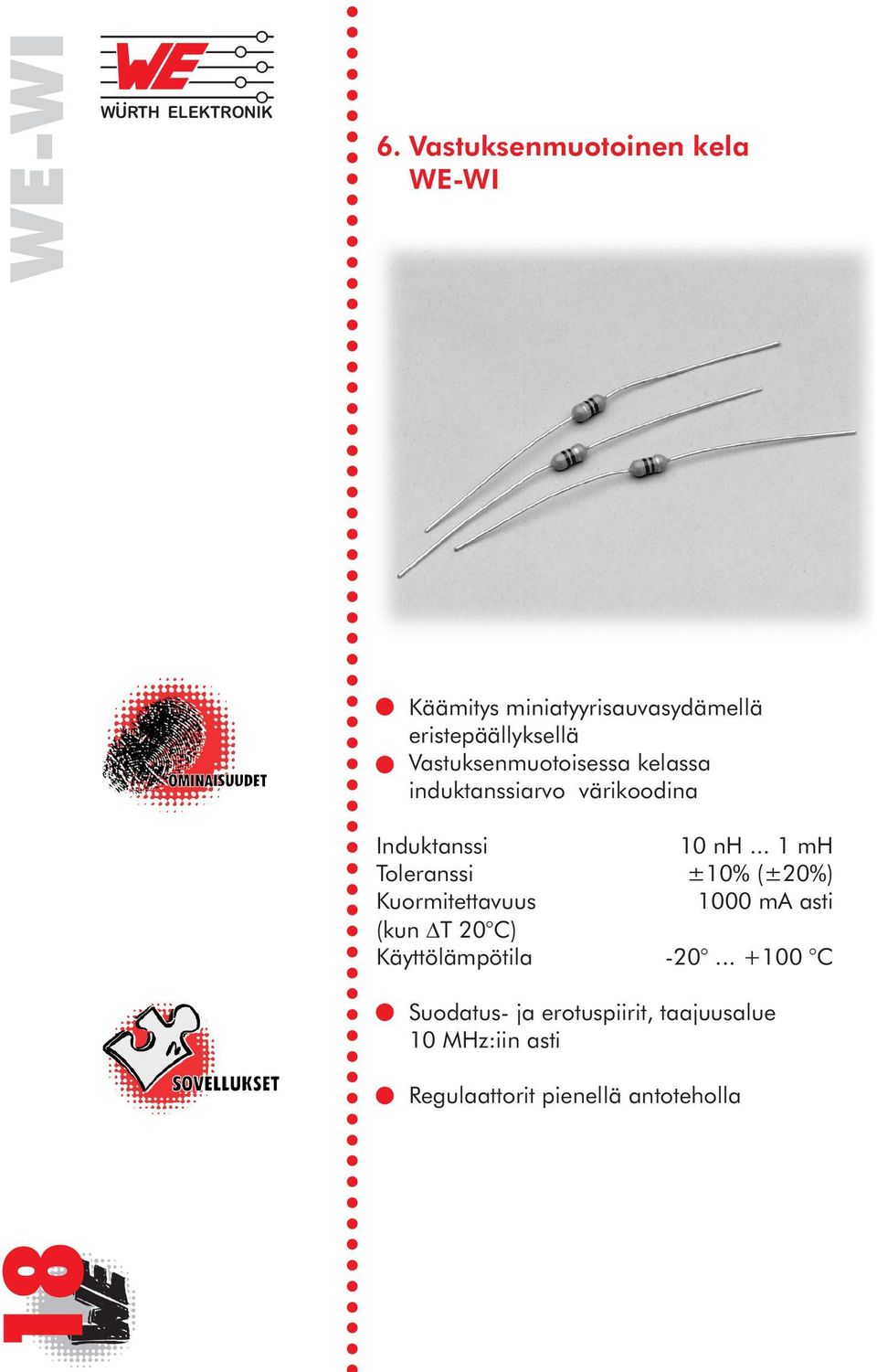

18 WE-WI Vastuksenmuotoinen kela WE-WI Käämitys miniatyyrisauvasydämellä eristepäällyksellä Vastuksenmuotoisessa kelassa induktanssiarvo värikoodina Induktanssi 10 nh... 1 mh Toleranssi ±10% (±20%) Kuormitettavuus 1000 ma asti (kun DT 20 C) Käyttölämpötila C Suodatus- ja erotuspiirit, taajuusalue 10 MHz:iin asti Regulaattorit pienellä antoteholla

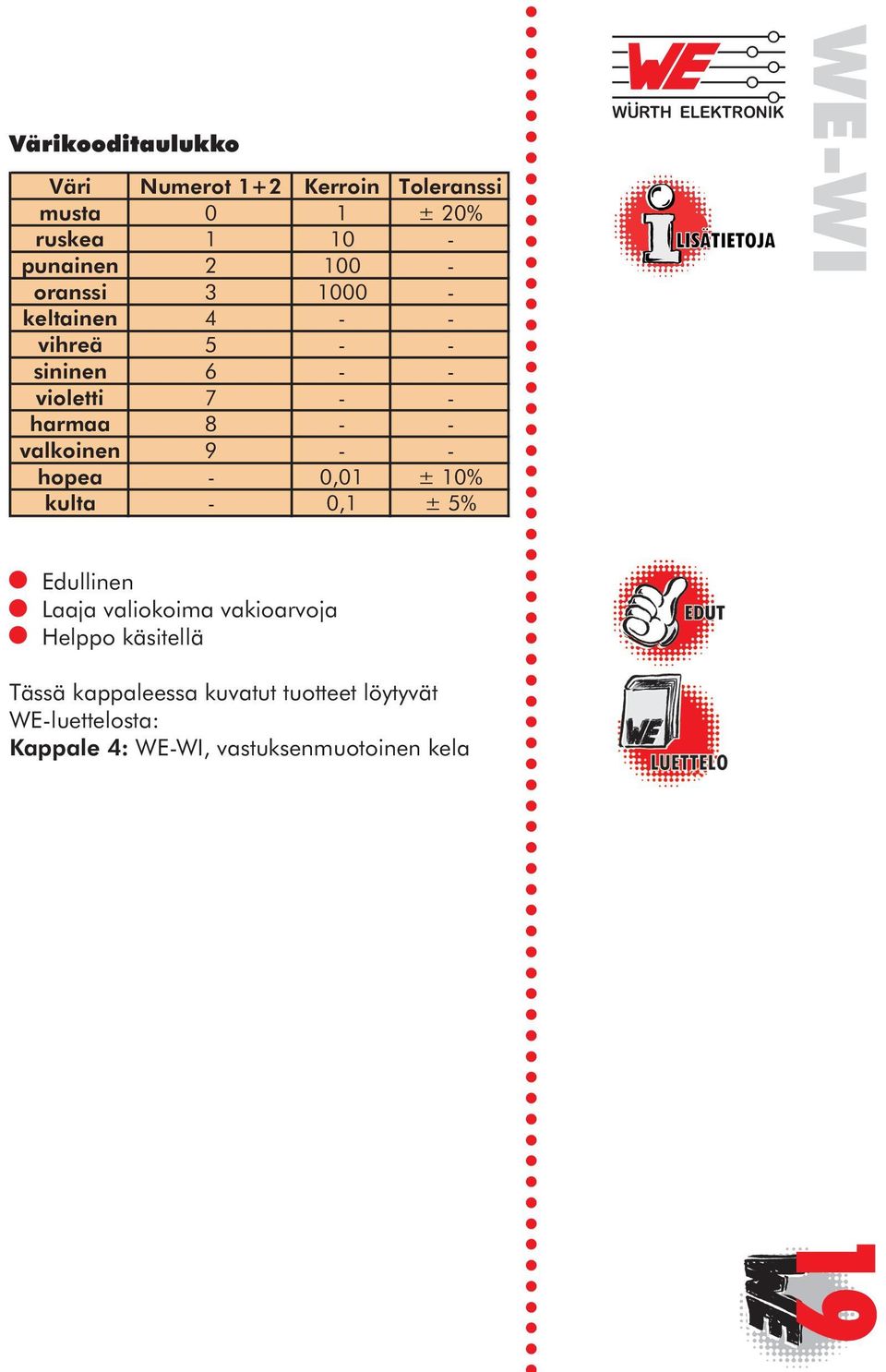

19 Värikooditaulukko Väri Numerot 1+2 Kerroin Toleranssi musta 0 1 ± 20% ruskea punainen oranssi keltainen vihreä sininen violetti harmaa valkoinen hopea - 0,01 ± 10% kulta - 0,1 ± 5% Edullinen Laaja valiokoima vakioarvoja Helppo käsitellä Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 4: WE-WI, vastuksenmuotoinen kela WE-WI 19

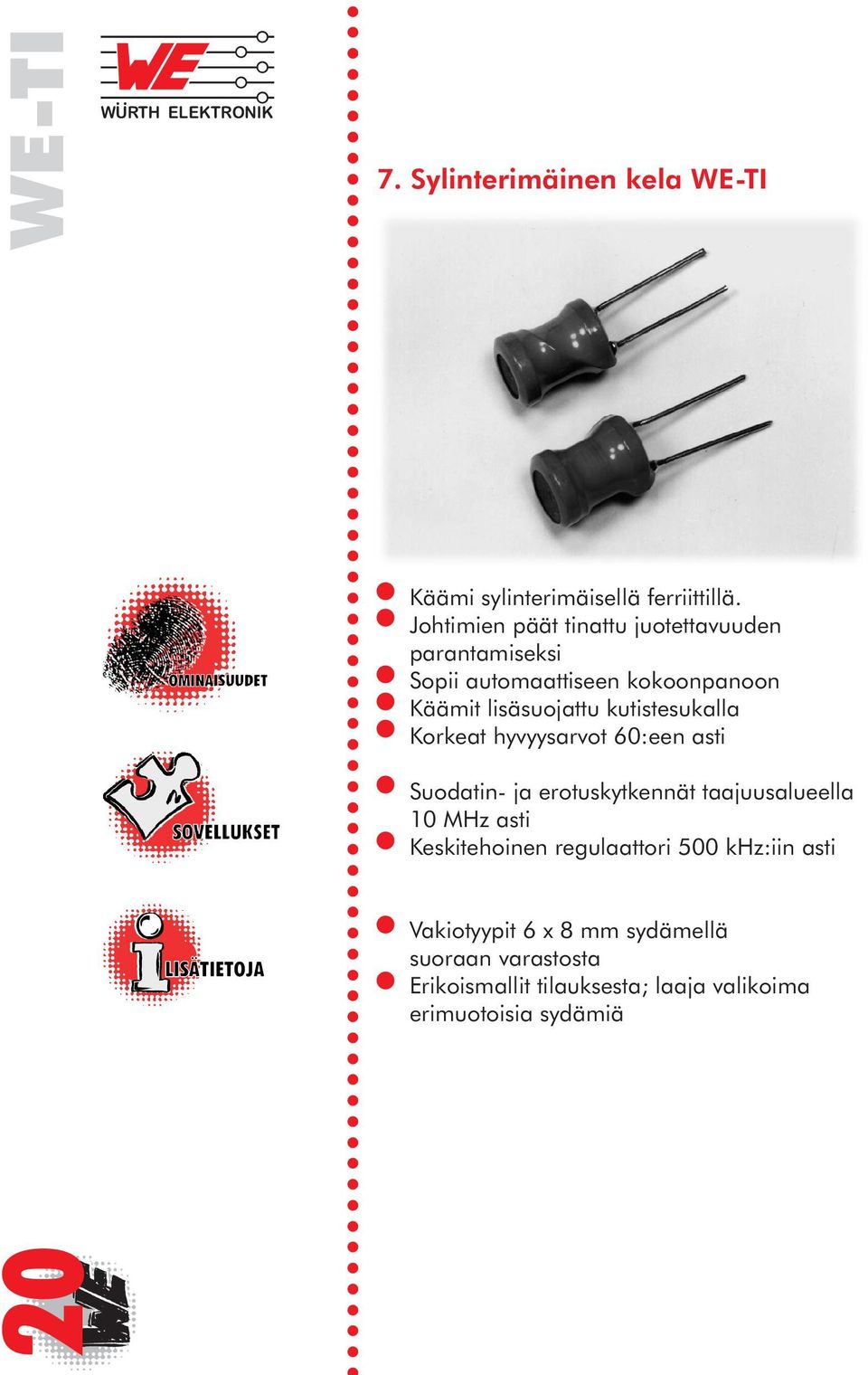

20 WE-TI Sylinterimäinen kela WE-TI Käämi sylinterimäisellä ferriittillä. Johtimien päät tinattu juotettavuuden parantamiseksi Sopii automaattiseen kokoonpanoon Käämit lisäsuojattu kutistesukalla Korkeat hyvyysarvot 60:een asti Suodatin- ja erotuskytkennät taajuusalueella 10 MHz asti Keskitehoinen regulaattori 500 khz:iin asti Vakiotyypit 6 x 8 mm sydämellä suoraan varastosta Erikoismallit tilauksesta; laaja valikoima erimuotoisia sydämiä

21 Edullinen Pienempi tilantarve rengassydämeen verrattuna Pienet häviöt Sylinterimäinen sydän suurentaa hajakenttää SMD-komponettina magneettisella suojauksella - katso WE-PD Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: WE-TI, sylinterimäinen kela DC/DC-muuntimet Kappale 4: Osa 2 Sovellukset: WE-TI 21 Ylennysmuuttuja toteutettuna LT 1172 piirillä

22 WE-ZB Häriönpoistokuristin WE-ZB NiZn-rengassydämen kapasitanssi on pieni Pieni hajakenttä Laajakaistainen kuristin induktanssin ja NiZn-absorbtioferriitin yhdistelmänä Kuormitettavuus 500 ma asti Induktanssi 4,7 nh µh Pieni tasavirtavastus Korkea impedanssi 500 W W Eristysjännite 200 V Ulkomitat vain 8 * 5,5 * 3,5 Datajohtosuodatin Audiosignaalisuodatin Virransyöttökuristin Videosignaalisuodatin Matalataajuisten analogisten signaalien suodatus 5 MHz asti sekä DC-alue Huomioi induktanssin toleranssi

23 Voidaan käyttää myös resonanssitaajuuden yläpuolella, koska erikoiskäämityksen (vastaa pientä kytkentäkapasitanssia) ansiosta saadaan laaja ja korostumaton resonanssi Suuri impedanssi Suurempi eheys, koska induktanssin toleranssialue on pienempi kuin 6-reikäsydämillä Häiriösignaalit mahdollisia hajakentän takia a) Yksivärinen videovahvistin b) Verkko-osa Ferrithülse Ferriittihylsy µf 220 nf ( ) zur LM Video pääte- asteelle 47 pf Endstufe pf W W Si Videosuodatin Videofilter DCsäätö DC Adj 4 x 1N W µf 230 V AC 100 nf cut off -säätö Regelung 2x V 500 ma 100 nf max. 10 µf 0V Kuristimet häiriösuojana verkko-osan Drosseln als Entstörschutz ja laitteen välillä. (Entkopplung) zwischen Gerät und Steckernetzteil WE-ZB 23

24 Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: WE-ZB, häiriönpoistokuristin Audiopääteaste Kappale 4: Osa 2 Sovellukset: WE-ZB 24

25 9. Kaksikääminen kela WE-VB NiZn-rengassydän virtakompensoidulla, pienikapasitanssisella käämillä Pieni hajakenttä Laajakaistainen kuristin induktanssin ja NiZn-absorbtioferriitin yhdistelmänä Kuormitettavuus 500 ma asti Induktanssi 15 nh µh Pieni tasavirtavastus Suuri impedanssi 400 W W Eristysjännite 200 V Yhteismuotoiset häiriöt audio-, video- ja mittasignaalijohtimissa Yhteismuotokuristimena analogisilla signaaleilla ja pienivirtaisella-dc-alueella (<500 ma) Induktanssin toleranssi 35 % (kompensoimattomassa epäsymmetrisessä osassa!) Käämityksen vuoksi resonanssitaajuus alhaisempi (tyypillinen 30 MHz) WE-VB 25

26 WE-VB 26 NF sym in Luotettavampi tiedonsiirto, koska induktanssin toleranssialue on pienempi kuin 6-reikäsydämillä Kaksilankaisen käämityksen ansiosta epäsymmetria vähäistä ja sopii siten korkeille signaalitaajuuksille (> 100 MHz) Rengassydämen ansiosta pieni hajakenttä a) DC-virransyöttösuodatin AC/DCadapteri Adapter Steckernetzteil + DC in nf b) PC-signaalijohtimen suodatin 100 pf 100 pf Taajuusalue Frequenzbereich yli 100 über MHz ca. 100 MHz 100 pf 10 nf 100 pf SMD-Ferrite nf 10 nf z.b.: esim. 100 nf Telekom- telelaite munika- tionsgerät 10 nf Taajuusalue Frequenzbereich 100 bis ca. MHz:iin 100 MHz asti SMD-Ferrite Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 4: WE-VB, häiriönpoistokuristin Osa 2 Sovellukset: Audiopääteaste, Näytönohjain W symmetrischer Symmetrinen NF-Verstärker pientaajuusvahvistin

27 10. Häiriönpoistokuristin WE-FI Metallijauhe-rengassydän kuparilankakäämillä Johtimien päät tinattu juotettavuuden parantamiseksi Suuri varastointikyky Kuormitettavuus 10 A asti Induktanssi 8,2 µh µh Pieni tasavirtavastus Ferriittipitoisuuden ja korkean energianvarastointikyvyn ansiosta sopii häiriönpoistoon ja tasoituskuristimeksi verkko -osissa ja tyristori- ja triakkikytkennöissä Eromuotoisten häiriöiden vaimennus Erikoismallit tilauksesta Verkkokäytössä noudatettava sähköturvallisuusmääräyksiä WE-FI 27

28 WE-FI 28 G Edullinen Rengassydämen ansiosta pieni hajakenttä Suuri kuormitettavuus Alhainen resonanssitaajuus Ei sovellu VDE mukaan suojamaajohtimen kuristimeksi a) Verkko-osan kytkentä, toisiopiiri S D 0,33 2W Fi 390 pf MUR460 MUR W 100 pf 2200 µf nf 470 µf 5A max. 220 nf

29 b) DC-DC-muunnin +35 V L 296 c) Jännitteensäätäjä P 1000 µf 230 V AC N 230 V AC + 2,7 nf Si ,3 k 6 DC in 4,7 µf Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 4: WE-FI, häiriönpoistokuristin Osa 2 Sovellukset: DC/DC-muuntimet, moottorinsäätö, jakaja 5 + Ohjauspiiri Regelschaltung k 3,3nF BYW µf +5V 3A kuorma LAST 100 W TAG 420/ nf/ ~ 1000 V 100 W 3W Teknisiä kysymyksiä? Soita Würth Elektronik ( 09) WE-FI 29

30 30 We-SI 11. Kuristin WE-SI Rautajauhe-rengassydän kuparilankakäämillä Johtimien päät tinattu juotettavuuden parantamiseksi Suuri varastointikyky Pienet häviöt Pieni tasavirtavastus Pieni hajakenttä Hakkureihin 200 khz:n taajuuksiin asti Kuormitettavuus 5 A asti Induktanssi 10 µh µh Ferriittitilavuuden ja korkean energianvarastointikyvyn ansiosta sopii häiriönpoistoon ja tasoituskuristimeksi verkko-osissa Regulaattorit esim. National Semiconductor, Linear Technology, Maxim, SGS-Thomson DC/DC-muunnin Tehoelektroniikan suodatinpiirit

31 Erikoismallit tilauksesta Pienihäviöiset sydämet erittäin suurille hyötysuhteille ja yli 200 khz kytkentätaajuuksille erikoistilauksesta Edullinen Kompakti rakenne Laaja valikoima V0=5.1V to 15 V l0= 1.5A max Load regulation (0.5A to 1.5 A)=10 mv (V05.1V) Line regulation (220 V±15% and to l0=1a) = 15 mv=5.1)v) Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 4: WE-FI, kuristin Osa 2 Sovellukset: DC/DC-muuntimet, moottorinsäätö, jakaja or WE-SI 31

32 12. Sauvasydänkuristin WE-SD Eromuotoisten häiriöiden vaimennus verkko-osassa, moottoreissa, regulaattoreissa Voimakas hajakenttä, koska magneettipiiri ei ole suljettu Suuri kuormitettavuus Pieni tasavirtavastus Induktanssiarvot melko pieniä Alhainen resonanssitaajuus (tyypillisesti < 25 MHz) 32 WE-SD

33 a) Moottorin ohjaus 18 V 100 nf L 200 b) Yleinen moottorin häiriösuojaus c) Verkko-osan AC-piiri 230 V AC 2A max. 200 µf max. 10 A R3 470 nf Fi nF nF 1k nf 2 8 R2 12V 30 Watt R1 100 nf 470 nf 100 nf 1nF 100 nf 1nF M M nf 100 nf 100 nf zum tasasuuntaajalle, Gleichrichter, muuntajalle yms. Trafo etc. Sicherheitsvorschriften HUOM. Sähköturvallisuus nachmääräykset. VDE0875 beachten! WE-SD 33

34 Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: WE-SD,sauvasydänkuristin Audiopääteaste Kappale 4: Osa 2 Sovellukset: 34 WE-SD

35 13. Ferriittihylsyt / koteloidut ferriittit Häiriöiden pienentäminen suojatuissa ja suojaamattomissa kaapeleissa Vaimentaa vain yhteismuotoisia häiriöitä Liukuminen estettävissä valittaessa oikea koko kaapelin paksuuden mukaan Mekaaninen kuormitus huomioitava käytettäessä suuria ferriittejä liikkuvissa kaapeleissa Voidaan lisätä jälkikäteen Yleisesti ei vaikuta johtimen sähköiseen toimintaan Häiriöiden vaimennus n db Vaikuttaa tehokkaasti vaipan häiriöihin (vaippavirta) Tehokas käyttöalue 20 MHz MHz Vaikutus suojatun kaapelin signaalijohtimen häiriöihin on rajallinen KOTELOIDUT FERRIITIT 35

36 Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Koteloidut ferriitit, ferriittihylsyt Kappale 1: 36 KOTELOIDUT FERRIITIT Chassis Klappferrit Kabel Impedanssi (ohm) Taajuus (MHz) Runko koteloitu ferriitti kaapeli

37 14. Ferriittihylsyt,pienet/ vaimennushelmet Käytetään yleensä "vaimennushelmenä" johtimissa eromuotoisille häiriöille Käytettäessä kytkentätransistorin tai -diodin vaimennushelmenä huomioitava suurin sallittu lämpeneminen Tarvittaessa kiinnitetään lakalla Voidaan pujottaa jälkikäteen vastuksiin, kondensaattoreihin ja puolijohteisiin Suuri kuormitettavuus (riippuu läpimenevästä johtimesta) Pujottamalla johdin useamman kerran saadaan suurempi impedanssi Voidaan liittää pistokkeeseen jälkikäteen (pujotetaan johtimeen) Sopii vain johtimellisiin rakenteisiin FERRIITTIHYLSYT, pienet 37

38 38 FERRIITTIHYLSYT, pienet Würth Elektronikin tuotteita ei tarvitse odottaa 6-8 viikkoa. Kaikki esitellyt induktiiviset komponentit ovat varastotavaraa Impedanssi (ohm) a) Verkko-osan kytkentä 6,2 W 1nF 56 W 100 pf 220 W Taajuus (MHz) Ferriittihelmi Dämpfungsperlen µf + -

39 b) Moottorin ohjaus Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Ferriittihylsyt, pienet koot DC/DC-muuntimet, verkko-osa, audiopääteaste Kappale 1: Osa 2 Sovellukset: 39 FERRIITTIHYLSYT, pienet Vcc 220 nf 220 nf 470 nf Motorgehäuse L L M Runko

40 40 FERRIITTISILLAT 15. Ferriittisillat Langoitettu komponentti signaalialueelle, jossa yhteismuotoisia häiriöitä jännitesyötön suodattamiseen pienjännitealueella Korkean impedanssin takia sopii vain kello-, datasignaaleille sekä muille nopeille signaaleille Ei kytkettävissä yhteismuotosovelluksissa, eli kaksi 3-napaista siltaa ei toimi 6-napaisena puuttuvan magneettisen kytkennän vuoksi Impedanssin kasvattaminen on mahdollista sarjaankytkennällä Melko suuri kuormitettavuus (tyypillisesti 4 A) korkealla välivaimennuksella (n. 330 W / 100 MHz asti) Suuri napojen symmetria toisiinsa nähden Langoitettu ja suhteellisen iso Saatavissa vain kolmi- tai nelinapaisena

41 Impedanssi (ohm) Impedanz in Ohm Taajuus (MHz) a) Virransyöttösuodatin 230 VAC Power Supply 100 nf +5 V Frequenz in MHz Kuormitettavuuden kasvattaminen: A Ferriittisilta 4-fach Brücke +5 V -5 V -5 V +12 V +12 V -12 V -12 V Computer Board 100 nf Kaksinkertainen doppelter Strom virransieto FERRIITTISILLAT 41

42 42 FERRIITTISILLAT b) Analoginen siirtoketju: (signaalivahvistin, audiovahvistin jne.) input I input II C 1...C 4: 680 pf C 5...C 8: 220 pf C 1 C 2 C 3 C 4 Ferriittisilta 4-fach Brücke A/Dmuunnin Wandler Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 1: Ferriittisillat Osa 2 Sovellukset: Verkko-osa C 5 C 6 C 7 C 8 C 9 C 10 C 11 C

43 16. Ferriitit D-liittimille Käytettäessä tavallisia D-liittimiä, voidaan sarjaimpedanssia kasvattaa (n W). Lisäkomponentti, jonka teho on rajoitettu, saadaan vain 2-3 db:n häiriönvaimennus ( MHz) Helppo liittää jälkikäteen suoraan liittimeen. Vaikuttaa samalla tavalla kaikkiin liittimen napoihin ts. toimii myös symmetrisillä signaaleilla Vaimennus n db Ei sovi liittimiin, joiden nastat on taivutettu Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 1: Ferriittilevyt FERRIITTILEVYT 43

44 44 D-LIITTIMET Suodattimella varustetun D-liittimen esittely kuvaa EMC-suunnittelun vaihtoehtoja. Kyse ei ole induktiivisesta komponentista 17. Suodattimella varustettu D-liitin Tätä komponenttia käytetään yksinomaan laitteen liitännöissä. Suodattimella varustettu D-liitin tarvitsee toimiakseen suljetun metallikotelon. Liittimen rungolla (liittimen ympäri) on oltava hyvä sähköinen yhteys koteloon ts. eloksointi, kromatointi ja muut pintakäsittelyt on poistettava. Oikea- ja vasenpuoleiset ruuviliitokset eivät ole riittävä maaliitos yli 100 MHz häiriöiden vaimennuksessa.

45 Tehokas käytettäessä suljettua koteloa Pieni tilantarve Liittimen kaikki nastat voidaan suodattaa samalla tavalla Vaimentaa epäsymmetrisesti 1/C» f Muovikoteloissa tehoton (myös metalloidut) a) Sarjaliittimen lisäkytkentä suodatuksen tehostamiseksi I/O- Baustein yksikkö ser. Schnittstelle L 1,L n: Voi nursoveltaa, bei erhöhter kun Dämpfungsforderung on kyseessä korotettu varmuus implementierbar, vaatimus, evtl. mahdollisesti auch Ferritplatte kyseeseen tulee myös Ferriittilevy. Chassis Kotelo 15 napainen 15 poliger suodattimella varustettu Sub-D D-liitin, 1nF1 nf. Tässä kappaleessa kuvatut tuotteet löytyvät WE-luettelosta: Kappale 2: Suodattimella varustettu D-liitin L 1 L n D-LIITTIMET 45

46 18. Mallisalkku Induktanssi-sarja Anti-EMI-sarja Tuote n:o Erinomainen suunnitteluvaiheessa W Välttämätön EMC-laboratorion testeissä Tukevassa metallisalkussa Voimme valmistaa myös yksilöllisiä laboratoriosarjoja Tuote n:o MALLISALKKU

47 SMD-ferriittisarja Tuote n:o MALLISALKKU

48 48 ERIKOISMALLIT 19. Erikoismallit Würth Elektronik tarjoaa mahdollisuuden hankkia induktiivisia komponentteja tilaajan spesifikaation mukaisena. Tämä edellyttää yleensä tietyn minimierän tilaamista. Vaaditun tuotestandardin täyttämiseksi tarvitaan seuraavat tiedot: Induktiivisen komponentin käyttötaajuus f Nimellisinduktanssi nimellisvirralla L N; IN Tyhjäkäynti-induktanssi, kun f = 10 khz LO Käämin max. tasavirtavastus RDCmax Max. virta induktiivisen komponentin läpi ILmax Hurinavirta IRipple Ulkomitat
