2 1. ESITTELY Sisällysluettelo 2 Yleiset varotoimet 3 Ohjeen käyttö 3 Turvallisuus määräykset 3 Kasvinsuojeluaineiden käyttö 4 Mahdolliset riskit 4 Henkilökohtainen suojavarustus 4 Varaosien tilaaminen 4 2. TAKUU Testaus 5 Takuu 5 Valmistajan vastuu 5 3. TEKNISET TIEDOT Esittely 6 Tunnuskilpi 6 Tekniset tiedot 7 Säätöyksikön kuvaus 8 Säätöyksikön toiminta 9 4. ASENNUS Letkuliitännät 11 Varotoimet 11 Sähkökytkennät 12 Sähkökaavio 13 Varotoimet KÄYTTÖ Alkutarkistus 15 Alkusäätö 15 Käyttö HUOLTO Huolto toimenpiteet 18 Päivittäinen huolto 18 Osien vaihtaminen 19 Lohkomoottorin vaihto 19 Virtaussäätömoottorin vaihto 19 Sulakkeen vaihto 20 Suodattimen puhdistus 20 Suuttimien tarkistus 20 Ongelmat ja ratkaisut SÄILYTYS Säilytys ja varastointi 22 Jätteiden käsittely 22 Kierrätys 22 2

3 Yleiset varotoimet Ennen säätöventtiilin käyttöönottoa käyttöohjeet on luettava huolellisesti. Tecomec S.p.a. ei vastaa mistään vahingosta, joka on aiheutunut huolimattomuudesta tai ohjeiden vastaisesta käytöstä. Ostohetkellä tai venttiilitoimituksen yhteydessä on tarkistettava, että säätöventtiili on ehjä ja täydellinen kokonaisuus. Kaikki huomautukset on välittömästi tehtävä Tecomecille tai myyjälle. Tämä käyttöohje on erittäin keskeinen käytettäessä kasvinsuojeluruiskun säätöventtiiliä. Tecomec S.p.a. ei ole vastuussa laitteesta, mikäli siinä ei ole Tecomecin merkintää tai logoa, eikä myöskään jonkun muun kuin Tecomecin valmistamasta laitteesta. Kaikki seuraavat Geolinen tuotteiden ohjeet ovat paikkaansa pitäviä julkaisuhetkellä. Liittyen normaaliin tuotekehittelyyn Tecomecillä on oikeus muokata ja päivittää ohjeita ilman ennakko ilmoitusta. Siksi kaikki pienet erot ohjekirjassa ja tuotteissa ovat tuotekehittelystä johtuvaa. Geoline on Tecomec S.p.a yhtymään kuuluva kasvinsuojeluruiskujen osia valmistama yritys. Esiintyessä nämä kaksi nimeä kuuluvat Tecomec S.p.a:lle. Ohjeen käyttö Kappalenumerointi helpottaa ohjeen käyttöä. Sivuille on lisätty turvallisuusmerkkejä osoittamaan tiedon tärkeyttä. Tärkeä tieto: Tekninen tieto tai ehdotus helpompaan käyttöön Varoitus: Tärkeä viesti, joka koskee käyttäjää tai konetta. Rajoitukset: Estää tietyt toiminnot, jotka voivat vahingoittaa käyttäjää tai konetta. Sähköiskun vaara Turvallisuusmääräykset Säätöventtiilit on suunniteltu maatalouskäyttöön. Venttiilin materiaalit kestävät käyttöohjeen julkaisuajankohtana käytössä olevat maatalouskemikaalit. Noudata aina pakkauksen ohjeita. Kemikaalien käyttö voi aiheuttaa vaaraa ihmisille ja eläimille. Huolehdittava turvallisuudesta sekä sääntöjen ja määräysten noudattamisesta. Hiovat jauheet torjuntaaineissa voivat kuluttaa tiivisteitä, venttiilejä ja muita osia. Tarvittaessa vaihdettava alkuperäiseen varaosaan. 3

4 Käyttöjännite 12VDC ± 20% Kytke jännitteettömäksi kun huollat tai irrotat laitetta. Vain käyttöohjeessa mainittu käyttö on sallittua. Älä käytä sakeita tai sitkeitä valmisteita. Älä asenna rungon osia letkuliittimiin. Älä koskaan ime tai niele letkujen nestettä. Älä ylitä laitteelle annettua käyttöpainetta. Pidä aina paineensäätöventtiilin ulostulot avonaisina. Huuhtele venttiili perusteellisesti aina käytön jälkeen puhtaalla vedellä. Älä käytä liuottimia. Käytä aina alkuperäisiä Geoline varaosia ja lisävarusteita. Lisätiedot maahantuojalta tai Geoline huollosta. Kasvinsuojeluaineiden käyttö Väärinkäytettäessä kaikki kasvinsuojeluaineet voivat vahingoittaa ihmisiä tai ympäristöä. Vain ruiskuttajan tutkinnon suorittaneella on oikeus käyttää kasvinsuojeluruiskua. Muista aina noudattaa käyttöohjeita. Mahdolliset riskit Säätöventtiili on suunniteltu toimimaan turvallisesti kasvinsuojeluruisku käytössä. Mahdolliset riskit johtuvat vääränlaisesta käytöstä tai käyttöön sopimattoman valmisteen käyttämisestä. Haitallinen Myrkyllinen Paineellinen neste Henkilökohtainen suojavarustus Ruiskua käytettäessä on käytettävä sopivaa suojavarustusta. Kuten hengityssuojainta, suojavaatteita, nitriili käsineitä ja kumisaappaita. Varaosien tilaaminen Varaosien tilaaminen on mahdollista osoitteesta: Tecomec S.p.a. - Via Secchi, Bagnolo in Piano ITALY tai maahantuojalta Agropoint, Pappilankulmantie 15, IRJANNE Puh:

5 Testaus Venttiili on testattu valmistajan toimesta ja se täyttää voimassa olevat määräykset Takuu Tuotteella on 12 kk:n takuu ostopäivästä. Valmistaja korjaa tai vaihtaa takuuaikana rikkoutuneet tai toimimattomat osat. Ehtona on käyttöohjeen ja säädöksien noudattaminen. Takuu ei ole voimassa mikäli: -käyttöohjetta ei ole noudatettu -paikallisia lakeja ja määräyksiä ei ole noudatettu -laitetta on korjannut muu kuin Tecomecin hyväksymä korjaaja -laitetta on käytetty tavalla, joka ei ole laitteelle hyväksyttyä -laitteessa on käytetty muita kuin alkuperäisosia -huolto on laiminlyöty tai käyttö on ollut sopimatonta -vaihdettavia varaosia ei ole palautettu myyjälle Takuuseen ei kuulu: -kuluvat osat -päivittäiset huollot (suodattimen /suuttimen puhdistus) -säätöyksikön asennus ja säätäminen -erikoisneuvonta ja laitteen räjäytyskuva Vastuu Tecomec ei ole vastuussa ohjeen tarkoittamasta laitteesta ja sen aiheuttamasta vaarasta, mikäli laitetta on käytetty ohjeiden vastaisesti tai kolmannen osapuolet ovat tehneet muutoksia laitteeseen. 5

6 Esittely Geolinen sähköiset säätöventtiilit on suunniteltu ja valmistettu uusimmalla tekniikalla. Moduulirakenteinen sarja voidaan koota halutulla tavalla. Venttiileissä on käytetty seuraavia materiaaleja: Runko Nylon Tiivisteet Viton Metalliosat Ruostumaton teräs Säätöventtiilit pitävät ruiskutusnesteen menekin vakiona (l/ha) huolimatta nopeuden vaihtelusta. Nopeus voi vaihdella ±15% samalla vaihteella. Traktorin nopeuden nousu/lasku nostaa tai laskee vastaavasti pumpun kierrosnopeutta ja muuttaa virtausta. Kovempi ruiskutusnopeus nostaa siten ruiskutusnesteen virtausta. Pienempi nopeus vastaavasti vähentää sitä. Vakio ruiskutusnesteen määrä ±15% nopeuden vaihtelusta huolimatta taataan venttiiliportin kertoimella. Virtaus voidaan laske seuraavalla kaavalla: Q= x 2g x h Q= virtausmäärä = venttiiliportin vakiokerroin g= kiihtyvyysvakio h= ruiskutuspaine Melu ja tärinä Laitteen melu ja tärinä ovat riskitasoa alemmat. Tunnuskilpi Jokaisessa venttiilissä, jossa on säätöyksikkö, on laitteen tunnuskilpi. Tämä kilpi on hopeinen 2- johtoisissa ja valkoinen 3-johtoisissa venttiileissä. Kilvessä oleva sarjanumero on ilmoitettava huoltoon varaosia tilattaessa. 6

7 Tekniset tiedot Perusversiot venttiileistä on esitelty alempana. Mikäli muita Geolinen moduuleita on lisättävissä venttiileihin, ne on ilmoitettu tässä käyttöohjeessa. Malli DRIVER ST/DRIVER STF/DRIVER Tuote no Lohkoja Max bar paine psi ,5 290 Pumpu l/min tuotto Us gp 55,5 55,5 55,5 Pääventtiili Jännite 12Vdc, 4A 12Vdc, 4A 12Vdc, 4A Lohkoventtiili 12Vdc, 0,5A jännite 12Vdc, 0,5A 12Vdc, 0,5A A mm B mm C mm A1 mm A1+A2 A1+A2 A1+A2 A1+A A A3 mm Paino kg 6,3 7,0 7,9 8,6 7,0 7,9 8,8 9,5 7,4 8,1 9,6 7

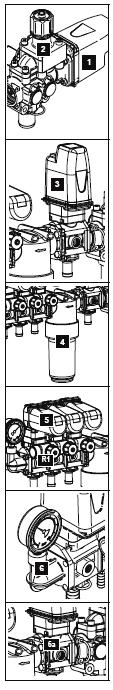

8 Säätöyksikön kuvaus: 1. Pääventtiili 7. Virtausmittari 2. Paineenrajoitusventtiili In1. Tulo pumpusta 3. Paineensäätöventtiili Out1. Paluu, säiliön sekoitukseen 4. Painesuodatin Out2. Paineensäätöventtiilin paluu säiliöön 5. Painekompensoitu lohkoventtiili Out3. Lähtö puomille 6. Painemittari liitäntä Out4. Lohkoventtiilien paluu säiliöön 6a.Painemittariliitäntä (avaamaton) R1.Lohkoventtiilien tasapainon säätö 8

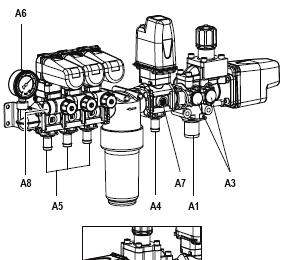

9 Venttiilin toiminnot 1 Pääventtiili - auki, neste pääsee lohkoventtiileille - kiinni, neste menee suoraan säiliön sekoitukseen 2 Paineenrajoitusventtiili - vähentää virtausta venttiileille, kun haluttu paine on saavutettu - säädetään kiertämällä säätönupista 3 Paineensäätöventtiili - säätää nesteen määrää lohkoventtiileille - palauttaa ylimääräisen nesteen säiliöön -pitää ruiskutusnesteen määrän vakiona hehtaaria kohden nopeuden vaihtelusta huolimatta (±15% samalla vaihteella) 4 Painesuodatin - suodattaa epäpuhtaudet ruiskutusnesteestä 5 Lohkoventtiili - auki, neste pääsee ruiskunpuomeille - kiinni, nesteen paluu säiliöön - säätönuppi (R1), pitää ruiskutusnesteen menekin vakion vaikka yksi tai useampi lohko suljetaan 6 Painemittariliitäntä - painemittari näyttää lohkoventtiilin paineen 6a Painemittariliitäntä - vaihtoehtoinen paikka painemittarille, avataan poraamalla varovasti 9

10 7 Virtausmittari - mittaa nesteen virtausta venttiilissä - käytetään tietokoneen kanssa 8 Kaukosäätöpaneeli - ohjaa sähköventtiilejä traktorin hytistä - paneelin voidaan lisätä painemittari Kytkimet lohkoventtiilien avaamisen ja sulkemiseen Kytkin paineen säätöön - venttiili avautuu ja paine laskee + venttiili sulkeutuu ja paine nousee Kytkin pääventtiilin avaamiseen ja sulkemiseen Painemittari Sähköliitäntä venttiileille ASENNUS Sulake Virtaliitin 12V Painemittari liitäntä 10

11 A1 Tulo pumpusta Letkuliitännät A2 Paluu säiliön sekoitukseen A3 Paikka lisävarusteille esim. pesusuuttimille A4 Paineensäätöventtiilin paluu säiliöön A5 Lähtö puomeille A6 Paikka painemittarille A7 Vaihtoehtoinen paikka painemittarille (porattava 6mm:n reikä) A8 Painekompensoitujen lohkoventtiilien paluu säiliöön Kaikki letkut on kiristettävä letkuliittimiin sopivilla letkusiteillä. A2 letkuliitin on tärkeä osa takaiskuventtiilissä kun pääventtiili on kiinni. Tippumattomuus ei toimi kun lohkoventtiilit ovat kiinni. A2 letkuliitin pitää valita pumpun tuoton mukaan seuraavasti: Virtaus l/min Ulkohalkaisija Väri < mm sininen mm vihreä > mm punainen Ota yhteys maahantuojaan tai Tecomeciin ongelmatilanteissa Paluuletkut pitää sijoittaa säiliön yläosaan ilman haaroittamista. Paluuletkuja ei saa sijoittaa säiliön alaosaan, eikä niihin saa liittää suuttimella varustettua sekoittajaa! 11

12 Sähkökytkennät Venttiilin tarvitsema jännite on 12V±10% (12VDC) (kompaktissa kauko-ohjaimessa on 10A:n sulake). Geolinen säätöventtiileihin voidaan tilattaessa toimittaa johtosarja ja traktoriin asennettava pistoke. Kytkentä johdot: a-kaapeli venttiilimoottorien ja kaukosäätöpaneelin välille. Ei sisälly kaukosäätimeen. Venttiili Kaapelin lohkoja pituus 2 3 m 2 5 m 3 3 m 3 5 m 5 3 m 5 5 m b-jatkokaapeli, sisältyy kaukosäätimeen. Venttiili Kaapelin Venttiilit lohkoja pituus m itsenäinen 5 3 m itsenäinen m hallittu 5 3 m hallittu c-virtajohto kaukosäätimen ja traktorin välille, myös pistoke on tilattavissa. 12

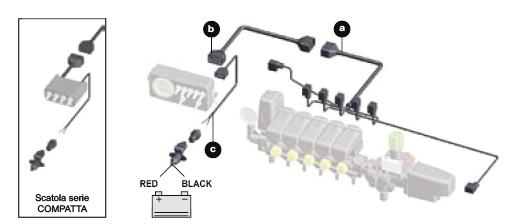

13 Sähkökytkennät on esitelty alla: - Kytke kaapeli a lohkomoottoreihin - Kytke kaapeli b kaukosäätimeen ja kaapeliin a - Kytke kaapeli c traktorin akkuun. Jos käytetään pistoketta, kytke se traktorin 12VDC pistokkeeseen Tecomec voi toimittaa kaikki kytkennässä tarvittavat johtosarjat. Laitteen mukana toimitettava sähkökaavio: 13

14 Venttiilien sisäiset kytkennät: Venttiili Kytkentä Toiminta Kytkin tyyppi Pääventtiili punainen venttiili (ON-ON) +12V auki musta +12v venttiili auki 2-johtoinen lohkoventtiili punainen venttiili +12V kiinni (ON-ON) musta +12V venttiili auki 3-johtoinen lohkoventtiili (2-johtoinen kytkentä punainen +12V venttiili kiinni musta +12v venttiili auki 3-johtoinen lohkoventtiili (3-johtoinen kytkentä) punainen +12V (keltainen ei ole kytketty) venttiili kiinni (ON-OFF) Paineensäätöventtiili Varotoimet: punainen +12V keltainen +12V punainen +12v musta +12V venttiili auki paine pienenee paine kasvaa (ON-ON- OFF) Normaali toiminta jännite on 12V±10%. Traktorin akun tavallinen jännite on 10V-13,2V. Jos jännite ei pysy tällä alueella, se saattaa aiheuttaa ongelmia ja vahingoittaa virtapiiriä. Irrota aina virtajohto kun purat tai korjaat laitetta. Älä kytke virtajohtoa valoille tarkoitettuun pistokkeeseen. Jos akku on tyhjä tai laturi on kulunut, niin se saattaa aiheuttaa virtapiikkejä, jotka vaurioittavat virtapiiriä. Tarkista akun ja laturin kunto riittävän usein. Hapettumat liittimissä estetään lisäämällä niihin sopivaa rasvaa. Venttiilimoottorien kaapeli pitää olla vähintään 0.75mm² Virtakaapeli pitää olla vähintään 2.5mm² 14

15 Alkutarkistus Tärkeät tarkistukset jotka pitää aina laiteta käytetään - Tarkista ja tarvittaessa puhdista painesuodatin ja muut suodattimet. - Tarkista letkut ja liitännät. - Tarkista sähkökaapelit ja niiden kunto. - Tarkista akun varaus. - Tarkista että painemittarin letku on kytketty oikein. - Ennen pumpun käynnistystä tarkista että pääventtiili on kiinni. Alkusäädöt Ennen ruiskutusta tee seuraavat säädöt säätöventtiilille. Tämä kalibrointi pitää tehdä aina kun suuttimia vaihdetaan tai ruiskutus määrää l/ha muutetaan. 1 Täytä säiliö vedellä. Älä lisää kasvinsuojeluainetta. 2 Aseta pääventtiili kiinni- asentoon kytkimestä A. 3 Sulje paineensäätöventtiili B täysin painamalla kytkintä kohti +. Tarkista järjestelmän paine. Jos paine ylittää suurimman sallitun paineen, katso että paineenrajoitusventtiili on täysin auki.(katso kohta 4) 4 Avaa paineenrajoitusventtiili C täysin auki kiertämällä sitä vastapäivään. 15

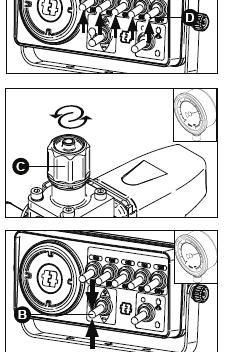

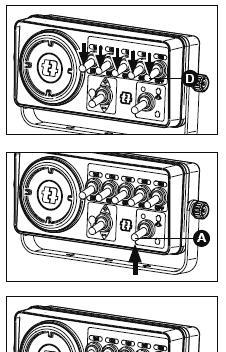

16 5 Sulje lohkoventtiilit D. 6 Käynnistä pumppu halutulle kierrosnopeudelle. 7 Avaa pääventtiili kytkimestä A 8 Avaa lohkoventtiilit D. 9 Säädä paineenrajoitus-venttiilistä C paine hieman korkeammaksi kuin haluttu ruiskutuspaine. Säädetty paine pitää olla pienempi kuin järjestelmän suurin sallittu paine. 10 Säädä paineensäätöventtiilin kytkimestä B paine sopivaksi ruiskutukseen (±20%) Säätämisessä auttaa Geolinen suutintaulukko, josta nähdään tarvittavat paineet suuttimille. Näin vähennetään turhaa nesteen pääsyä testauspaikalle. 16

17 Älä koskaan käytä vihreää paineenrajoitus venttiiliä ruiskutuspaineen säätöön. Siihen on käytettävä paineensäätöventtiiliä. Käyttöpaineet jotka ovat liian lähellä suurinta sallittua käyttöpainetta, saattavat aiheuttaa virtauksen säätöventtiilissä ongelmia nopeuden muutoksissa. 11 Sulje lohkoventtiili kytkimellä D. Ruiskun paine muuttuu. 12 Säädä paine oikeaksi saman venttiilin säätönupista R1 Säädön jälkeen aukaise ja sulje lohkoventtiili ja tarkista että paine pysyy vakaana. 13 Toista vaiheet 11 ja 12 vuorotellen kaikille lohkoventtiileille yksi kerrallaan. Käytä tätä säätöä kun muutat ruiskun painealuetta tai vaihdat erilaiset suuttimet ruiskuun. Paineen ja suuttimen valinnassa auttavat taulukot. Käyttö Säätöventtiiliä voidaan käyttää tämän säädön jälkeen. Normaalin ruiskutuksen aikana lohkoventtiileitä voidaan sulkea kaukosäätimestä. Painekompensointi varmistaa tasaisen ruiskutuspaineen. Kaikki lohkot voidaan sulkea kerralla pääventtiilistä, tippumisenesto aktivoituu ja nesteen takaisinimu puomista käynnistyy (kun lohkoventtiilit ovat auki). 17

18 Huolto Ennen huoltotoimia toimi seuraavasti: - Tyhjennä järjestelmä ruiskutusnesteestä ja huuhtele se puhtaalla vedellä - Sammuta pumppu ja poista paine (pääventtiili off-asentoon). - Irrota virtajohto. Tee huolto turvallisella alueella, missä ei ole lapsia paikalla. Suojaa silmät ja kehon muut osat sopivalla vaatetuksella. Kemikaalien käsittely voi aiheuttaa terveysriskin. Pese kädet vedellä aina huollon jälkeen. Vältä laitteessa olevin kaasujen hengittämistä. Älä laita mitään laitteen osaa suuhusi. Älä laske ruiskutusnestettä maahan. Suojele ympäristöä paikallisten sääntöjen mukaisesti. Älä missään muodossa muokkaa säätöventtiilin rakennetta. Ota muutoksissa yhteys Geolineen tai maahantuojaan. Päivittäinen huolto - seuraa säännöllisesti letkujen ja liittimien kuntoa - seuraa säännöllisesti paineenrajoitusventtiilin toimintaa - seuraa säännöllisesti painemittarin kuntoa - käytä puhdistusliinaa laitteen puhdistamiseen - älä käytä painepesuria säätöventtiilin puhdistamiseen - älä jätä ruiskutusnestettä ruiskun sisään jos sitä ei käytetä. - pitkäaikainen seisominen voi aiheuttaa sakkautumista. - huuhtele järjestelmä puhtaalla vedellä käytön jälkeen - voitele venttiilivarren tiivisteet sopivalla vedenkestävällä silikoni rasvalla. - kun lämpötila laskee alle 0 C on ruiskun säiliöön, letkuihin ja säätöventtiiliin lisättävä pakkasnestettä jäätymisen ehkäisemiseksi. Jäätyminen aiheuttaa vakavia vaurioita kasvinsuojeluruiskulle. - älä käytä ruiskua pakkasella (pumppu, letkut ja säätöventtiili saattavat vaurioitua). - pakkasneste on poistettava ruiskusta ennen ruiskun käyttöönottoa ja järjestelmä huuhdeltava puhtaalla vedellä. 18

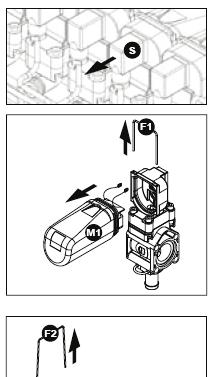

19 Osien vaihtaminen Lohkomoottorin vaihto - avaa virtajohdon ruuvi ja irrota johto (S) - poista metallihaarukka (F1) - irrota moottori yksikkö (M1) venttiilirungosta - irrota pihdeillä moottorin johtoliittimet venttiilinrungosta. Merkitse johtojen oikea järjestys. - voitele uuden moottorin akseli ja nokka - kytke johtoliittimet venttiilirunkoon samoin kuin ne olivat - asenna moottoriyksikkö paikoilleen (M1) - lukitse moottori metallihaarukalla (F1) - kiinnitä johto ja varmista kiinnitys ruuvilla Virtauksensäätö- ja pääventtiilimoottorin vaihto - avaa virtajohdon ruuvi ja irrota johto - poista metallihaarukka (F2) - poista moottorin suojakansi (C2) - irrota pihdeillä moottorin johtoliittimet suojakannesta (C2). Merkitse johtojen oikea järjestys - poista liitinkortti (S2) venttiilirungosta - poista moottori (M2) - asenna uusi moottori paikoilleen - asenna uusi liitinkortti - kytke johtoliittimet moottorin suojakanteen (C2) samoin kuin ne olivat - asenna moottorin suojakansi paikoilleen (C2) - lukitse moottori metallihaarukalla (F2) - kiinnitä johto ja varmista kiinnitys 19 ruuvilla

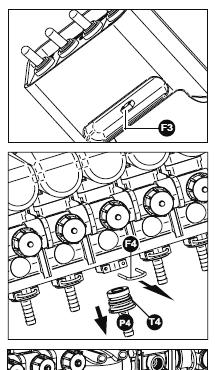

20 Sulakkeen vaihto kompakti kaukosäätimessä - poista sulake (F3) ja asenna uusi Pää- ja lohkoventtiilin letkuliittimen vaihto - poista kiinnityshaarukka (F4) - vedä letkuliitin irti (P4) - löysää letkusidettä ja irrota letku - kiinnitä letku uuteen letkuliittimeen ja kiristä letkuside - voitele tiiviste (T4) - työnnä liitin paikoilleen ja lukitse se kiinnityshaarukalla Suodattimen puhdistus Puhdista suodatin säännöllisesti - avaa rengasmutteri (G5) - poista suodatinkuppi (C5) - poista suodatin - pese suodatin vedellä ja kuivaa se paineilmalla - asenna suodatin paikoilleen, kiinnitä suodatinkuppi runkoon ja kiristä mutteri Jos suodatin pahoin likaantunut tai hajonnut, vaihda se uuteen. Suuttimien tarkistus Tarkista suuttimien kunto puomissa säännöllisesti. Kuluneet suuttimet kuluttavat enemmän vettä kuin on tarpeellista. Tarkista kunto näin: - Käynnistä pumppu - pidä mittakannua suuttimien alla 1 minuutti ja vertaa tulosta suutintaulukon lukemaan. Jos tulos heittää ohjearvosta, vaihda suutin/suuttimet. 20
