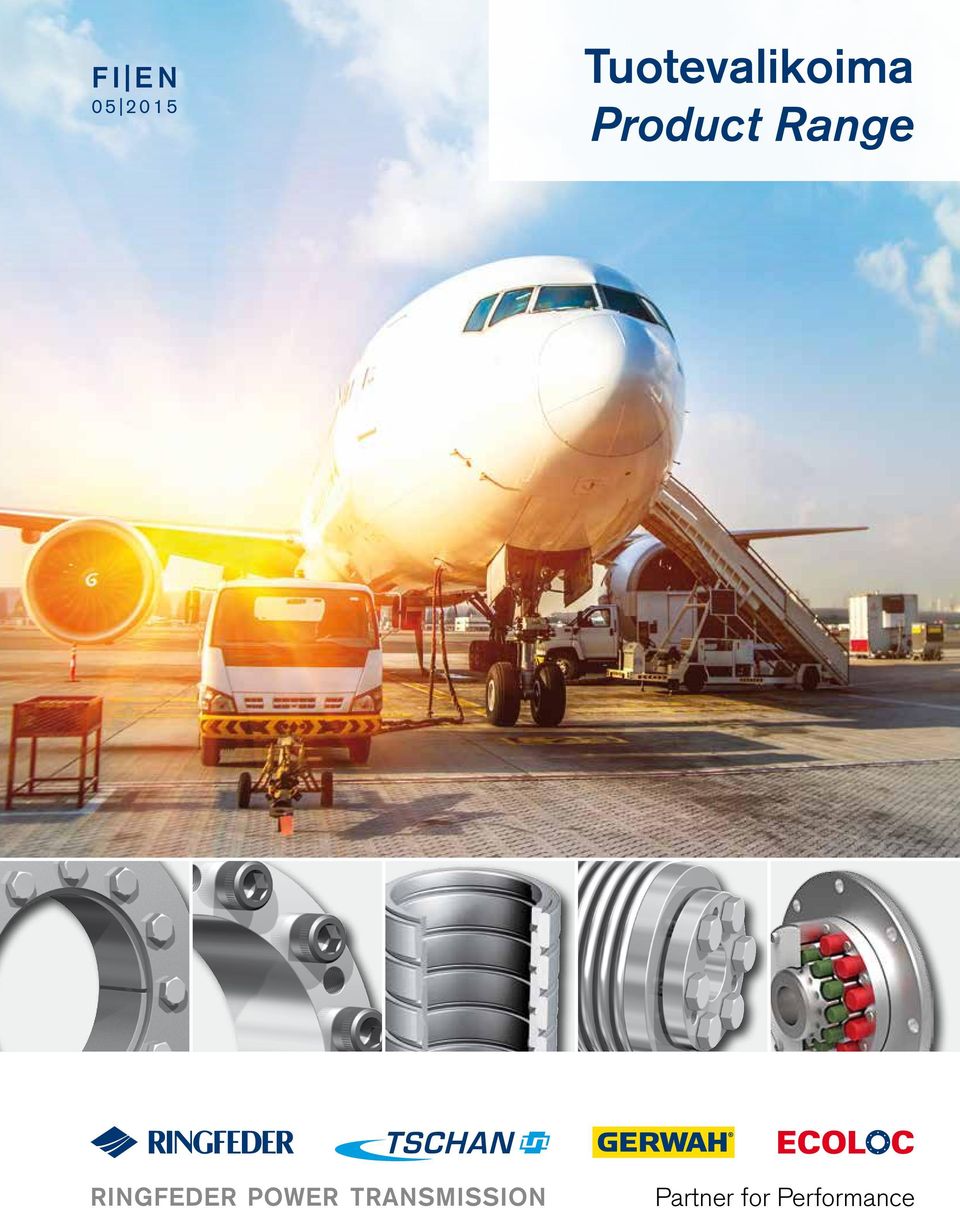

1 FI EN Tuotevalikoima Product Range Partner for Performance

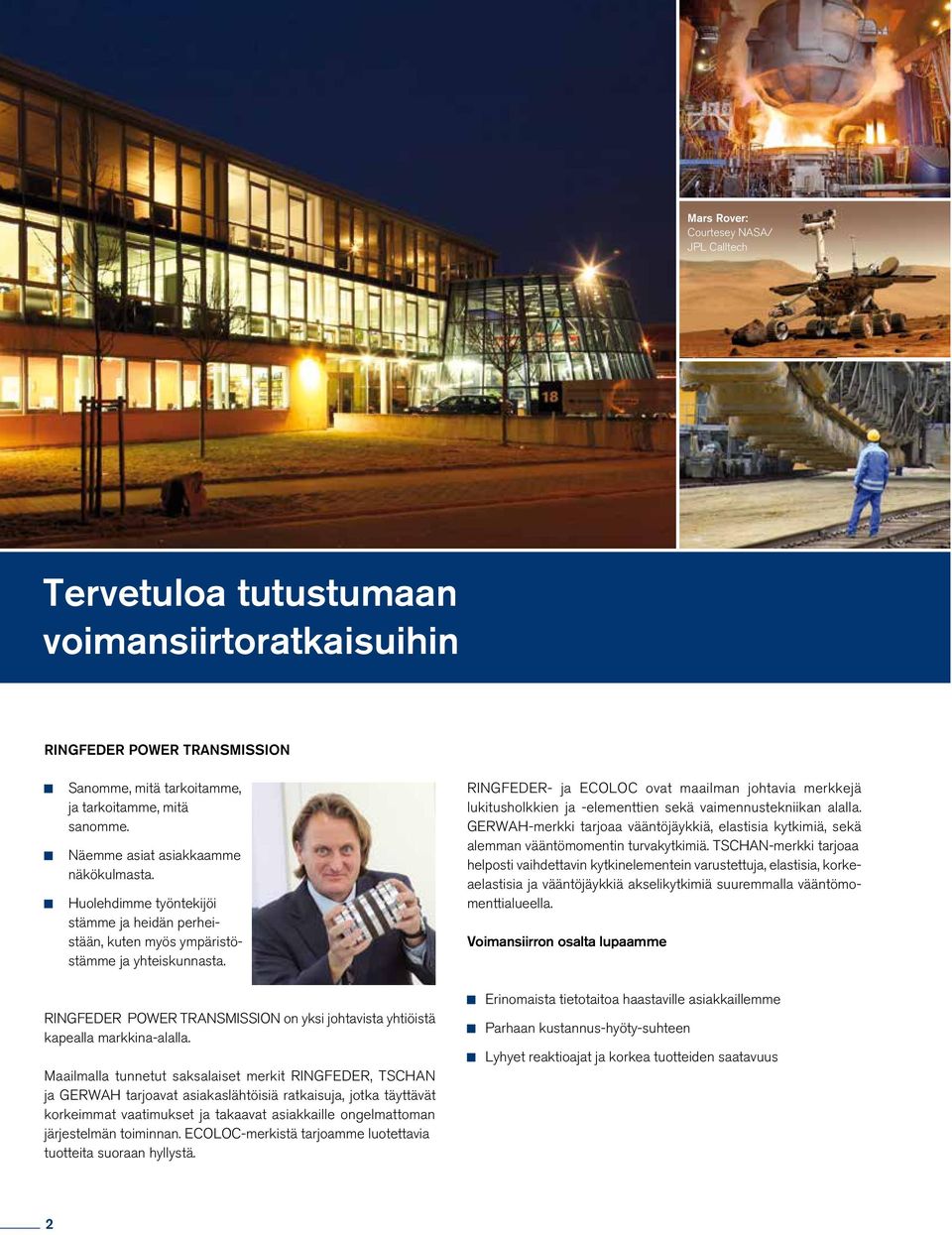

2 Mars Rover: Courtesey NASA/ JPL Calltech Tervetuloa tutustumaan voimansiirtoratkaisuihin RINGFEDER POWER TRANSMISSION Sanomme, mitä tarkoitamme, ja tarkoitamme, mitä sanomme. Näemme asiat asiakkaamme näkökulmasta. Huolehdimme työntekijöi stämme ja heidän perheistään, kuten myös ympäristöstämme ja yhteiskunnasta. RINGFEDER POWER TRANSMISSION on yksi johtavista yhtiöistä kapealla markkina-alalla. Maailmalla tunnetut saksalaiset merkit RINGFEDER, TSCHAN ja GERWAH tarjoavat asiakaslähtöisiä ratkaisuja, jotka täyttävät korkeimmat vaatimukset ja takaavat asiakkaille ongelmattoman järjestelmän toiminnan. ECOLOC-merkistä tarjoamme luotettavia tuotteita suoraan hyllystä. RINGFEDER- ja ECOLOC ovat maailman johtavia merkkejä lukitusholkkien ja -elementtien sekä vaimennustekniikan alalla. GERWAH-merkki tarjoaa vääntöjäykkiä, elastisia kytkimiä, sekä alemman vääntömomentin turvakytkimiä. TSCHAN-merkki tarjoaa helposti vaihdettavin kytkinelementein varustettuja, elastisia, korkeaelastisia ja vääntöjäykkiä akselikytkimiä suuremmalla vääntömomenttialueella. Voimansiirron osalta lupaamme Erinomaista tietotaitoa haastaville asiakkaillemme Parhaan kustannus-hyöty-suhteen Lyhyet reaktioajat ja korkea tuotteiden saatavuus 2

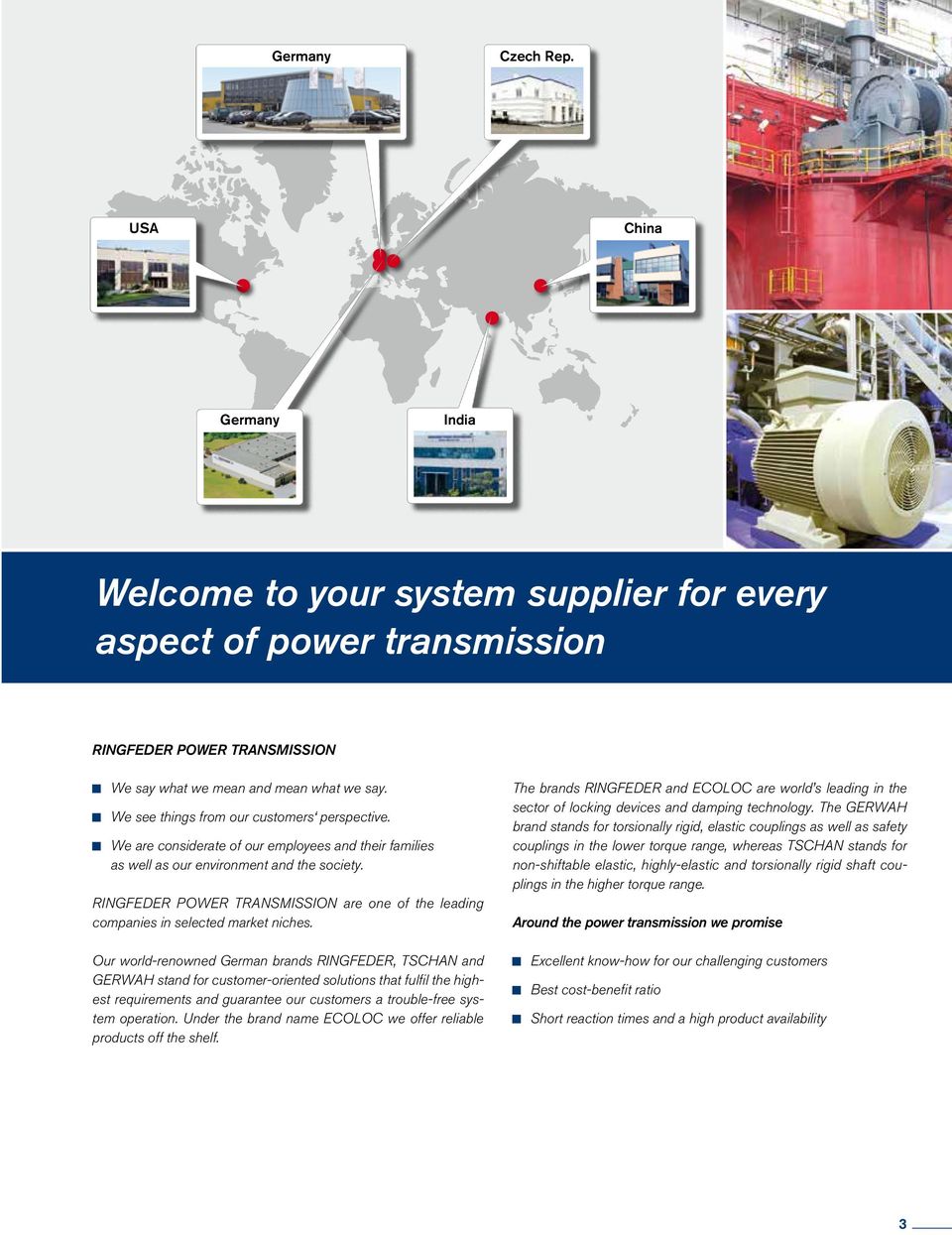

3 Germany Czech Rep. USA China Germany India Welcome to your system supplier for every aspect of power transmission RINGFEDER POWER TRANSMISSION We say what we mean and mean what we say. We see things from our customers perspective. We are considerate of our employees and their families as well as our environment and the society. RINGFEDER POWER TRANSMISSION are one of the leading companies in selected market niches. Our world-renowned German brands RINGFEDER, TSCHAN and GERWAH stand for customer-oriented solutions that fulfil the highest requirements and guarantee our customers a trouble-free system operation. Under the brand name ECOLOC we offer reliable products off the shelf. The brands RINGFEDER and ECOLOC are world s leading in the sector of locking devices and damping technology. The GERWAH brand stands for torsionally rigid, elastic couplings as well as safety couplings in the lower torque range, whereas TSCHAN stands for non-shiftable elastic, highly-elastic and torsionally rigid shaft couplings in the higher torque range. Around the power transmission we promise Excellent know-how for our challenging customers Best cost-benefit ratio Short reaction times and a high product availability 3

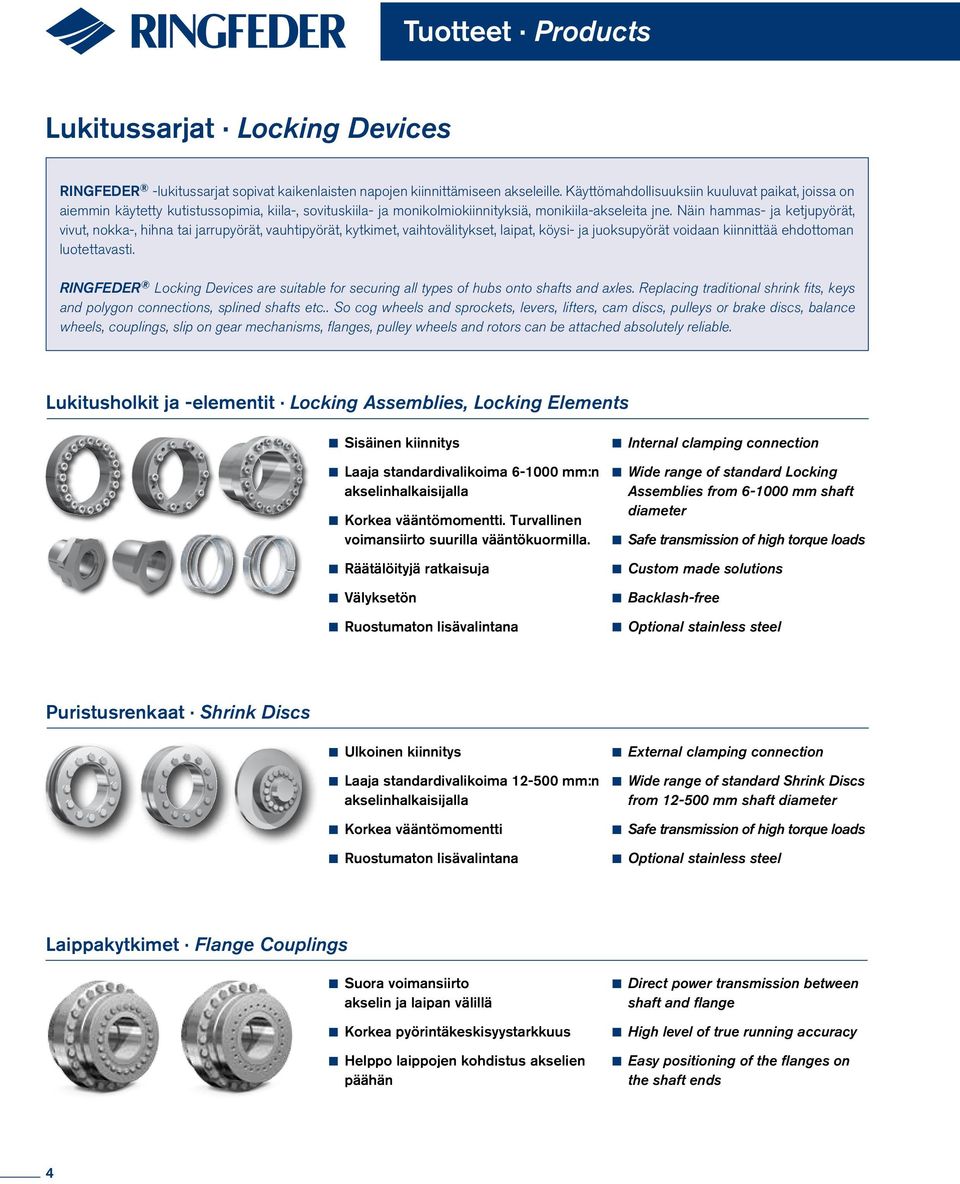

4 Tuotteet Products Lukitussarjat Locking Devices RINGFEDER -lukitussarjat sopivat kaikenlaisten napojen kiinnittämiseen akseleille. Käyttömahdollisuuksiin kuuluvat paikat, joissa on aiemmin käytetty kutistussopimia, kiila-, sovituskiila- ja monikolmiokiinnityksiä, monikiila-akseleita jne. Näin hammas- ja ketjupyörät, vivut, nokka-, hihna tai jarrupyörät, vauhtipyörät, kytkimet, vaihtovälitykset, laipat, köysi- ja juoksupyörät voidaan kiinnittää ehdottoman luotettavasti. RINGFEDER Locking Devices are suitable for securing all types of hubs onto shafts and axles. Replacing traditional shrink fits, keys and polygon connections, splined shafts etc.. So cog wheels and sprockets, levers, lifters, cam discs, pulleys or brake discs, balance wheels, couplings, slip on gear mechanisms, flanges, pulley wheels and rotors can be attached absolutely reliable. Lukitusholkit ja -elementit Locking Assemblies, Locking Elements Sisäinen kiinnitys Laaja standardivalikoima mm:n akselinhalkaisijalla Korkea vääntömomentti. Turvallinen voimansiirto suurilla vääntökuormilla. Räätälöityjä ratkaisuja Välyksetön Ruostumaton lisävalintana Internal clamping connection Wide range of standard Locking Assemblies from mm shaft diameter Safe transmission of high torque loads Custom made solutions Backlash-free Optional stainless steel Puristusrenkaat Shrink Discs Ulkoinen kiinnitys Laaja standardivalikoima mm:n akselinhalkaisijalla Korkea vääntömomentti Ruostumaton lisävalintana External clamping connection Wide range of standard Shrink Discs from mm shaft diameter Safe transmission of high torque loads Optional stainless steel Laippakytkimet Flange Couplings Suora voimansiirto akselin ja laipan välillä Korkea pyörintäkeskisyystarkkuus Helppo laippojen kohdistus akselien päähän Direct power transmission between shaft and flange High level of true running accuracy Easy positioning of the flanges on the shaft ends 4

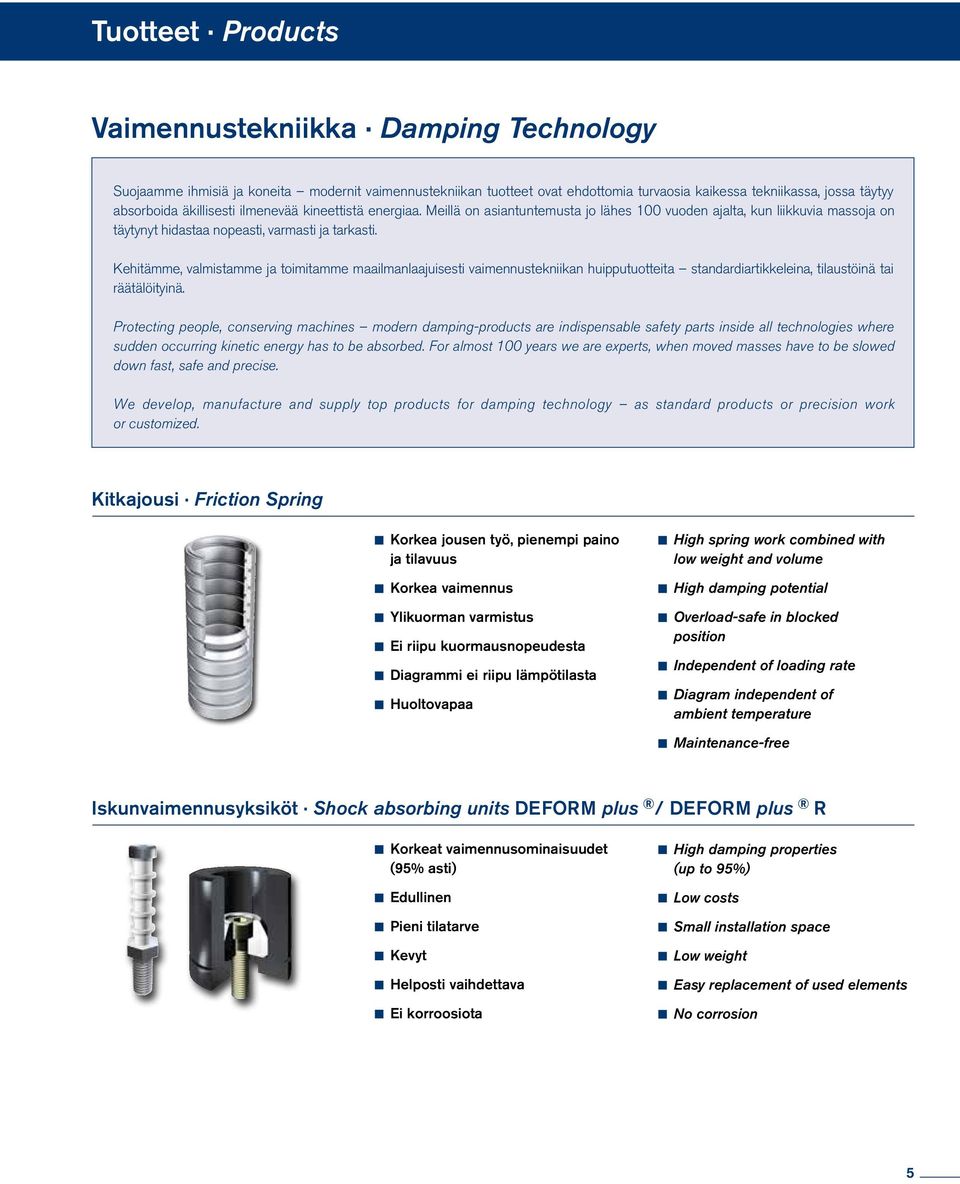

5 Tuotteet Products Vaimennustekniikka Damping Technology Suojaamme ihmisiä ja koneita modernit vaimennustekniikan tuotteet ovat ehdottomia turvaosia kaikessa tekniikassa, jossa täytyy absorboida äkillisesti ilmenevää kineettistä energiaa. Meillä on asiantuntemusta jo lähes 100 vuoden ajalta, kun liikkuvia massoja on täytynyt hidastaa nopeasti, varmasti ja tarkasti. Kehitämme, valmistamme ja toimitamme maailmanlaajuisesti vaimennustekniikan huipputuotteita standardiartikkeleina, tilaustöinä tai räätälöityinä. Protecting people, conserving machines modern damping-products are indispensable safety parts inside all technologies where sudden occurring kinetic energy has to be absorbed. For almost 100 years we are experts, when moved masses have to be slowed down fast, safe and precise. We develop, manufacture and supply top products for damping technology as standard products or precision work or customized. Kitkajousi Friction Spring Korkea jousen työ, pienempi paino ja tilavuus Korkea vaimennus Ylikuorman varmistus Ei riipu kuormausnopeudesta Diagrammi ei riipu lämpötilasta Huoltovapaa High spring work combined with low weight and volume High damping potential Overload-safe in blocked position Independent of loading rate Diagram independent of ambient temperature Maintenance-free Iskunvaimennusyksiköt Shock absorbing units DEFORM plus / DEFORM plus R Korkeat vaimennusominaisuudet (95% asti) Edullinen Pieni tilatarve Kevyt Helposti vaihdettava Ei korroosiota High damping properties (up to 95%) Low costs Small installation space Low weight Easy replacement of used elements No corrosion 5

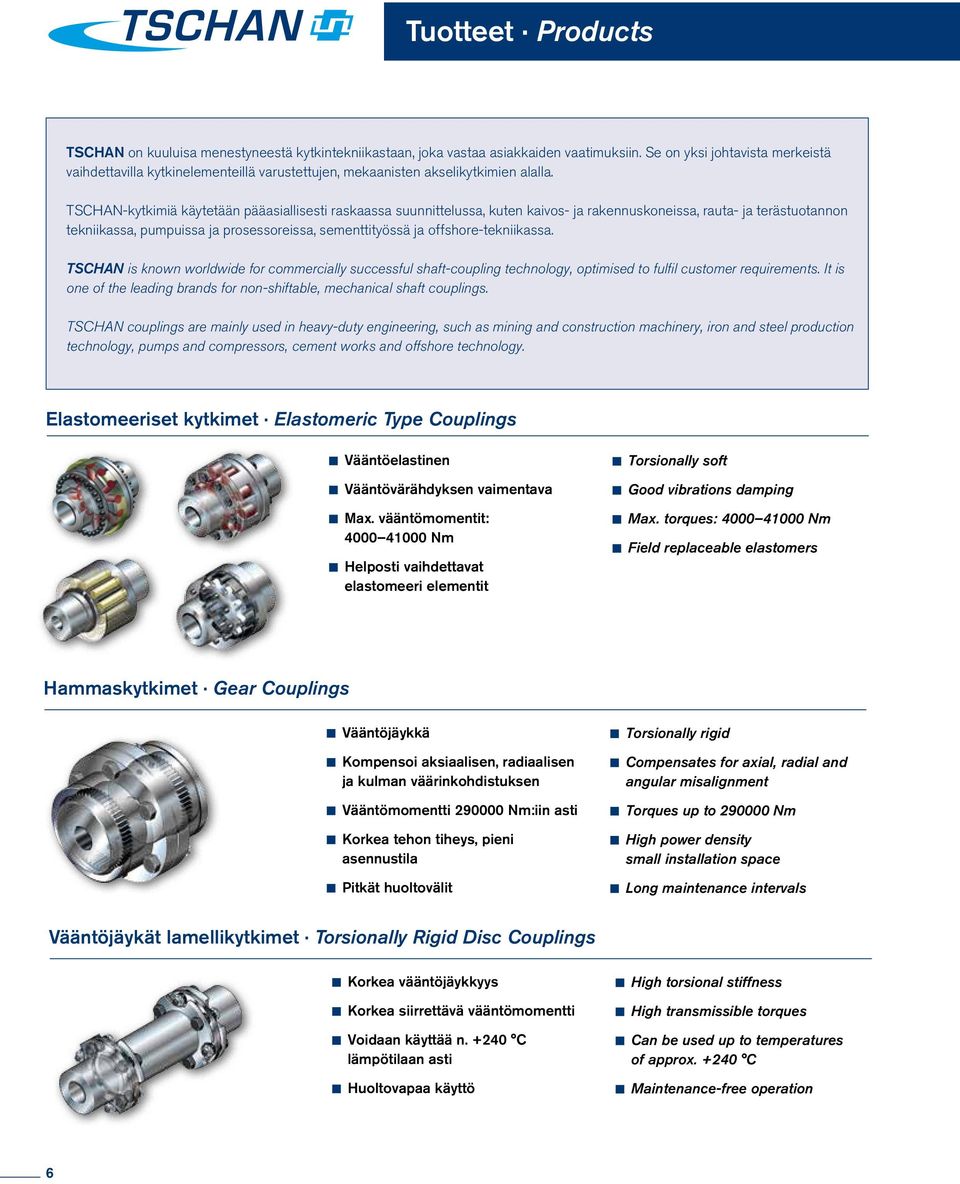

6 Tuotteet Products TSCHAN on kuuluisa menestyneestä kytkintekniikastaan, joka vastaa asiakkaiden vaatimuksiin. Se on yksi johtavista merkeistä vaihdettavilla kytkinelementeillä varustettujen, mekaanisten akselikytkimien alalla. TSCHAN-kytkimiä käytetään pääasiallisesti raskaassa suunnittelussa, kuten kaivos- ja rakennuskoneissa, rauta- ja terästuotannon tekniikassa, pumpuissa ja prosessoreissa, sementtityössä ja offshore-tekniikassa. TSCHAN is known worldwide for commercially successful shaft-coupling technology, optimised to fulfil customer requirements. It is one of the leading brands for non-shiftable, mechanical shaft couplings. TSCHAN couplings are mainly used in heavy-duty engineering, such as mining and construction machinery, iron and steel production technology, pumps and compressors, cement works and offshore technology. Elastomeeriset kytkimet Elastomeric Type Couplings Vääntöelastinen Vääntövärähdyksen vaimentava Max. vääntömomentit: Nm Helposti vaihdettavat elastomeeri elementit Torsionally soft Good vibrations damping Max. torques: Nm Field replaceable elastomers Hammaskytkimet Gear Couplings Vääntöjäykkä Kompensoi aksiaalisen, radiaalisen ja kulman väärinkohdistuksen Vääntömomentti Nm:iin asti Korkea tehon tiheys, pieni asennustila Pitkät huoltovälit Torsionally rigid Compensates for axial, radial and angular misalignment Torques up to Nm High power density small installation space Long maintenance intervals Vääntöjäykät lamellikytkimet Torsionally Rigid Disc Couplings Korkea vääntöjäykkyys Korkea siirrettävä vääntömomentti Voidaan käyttää n C lämpötilaan asti Huoltovapaa käyttö High torsional stiffness High transmissible torques Can be used up to temperatures of approx C Maintenance-free operation 6

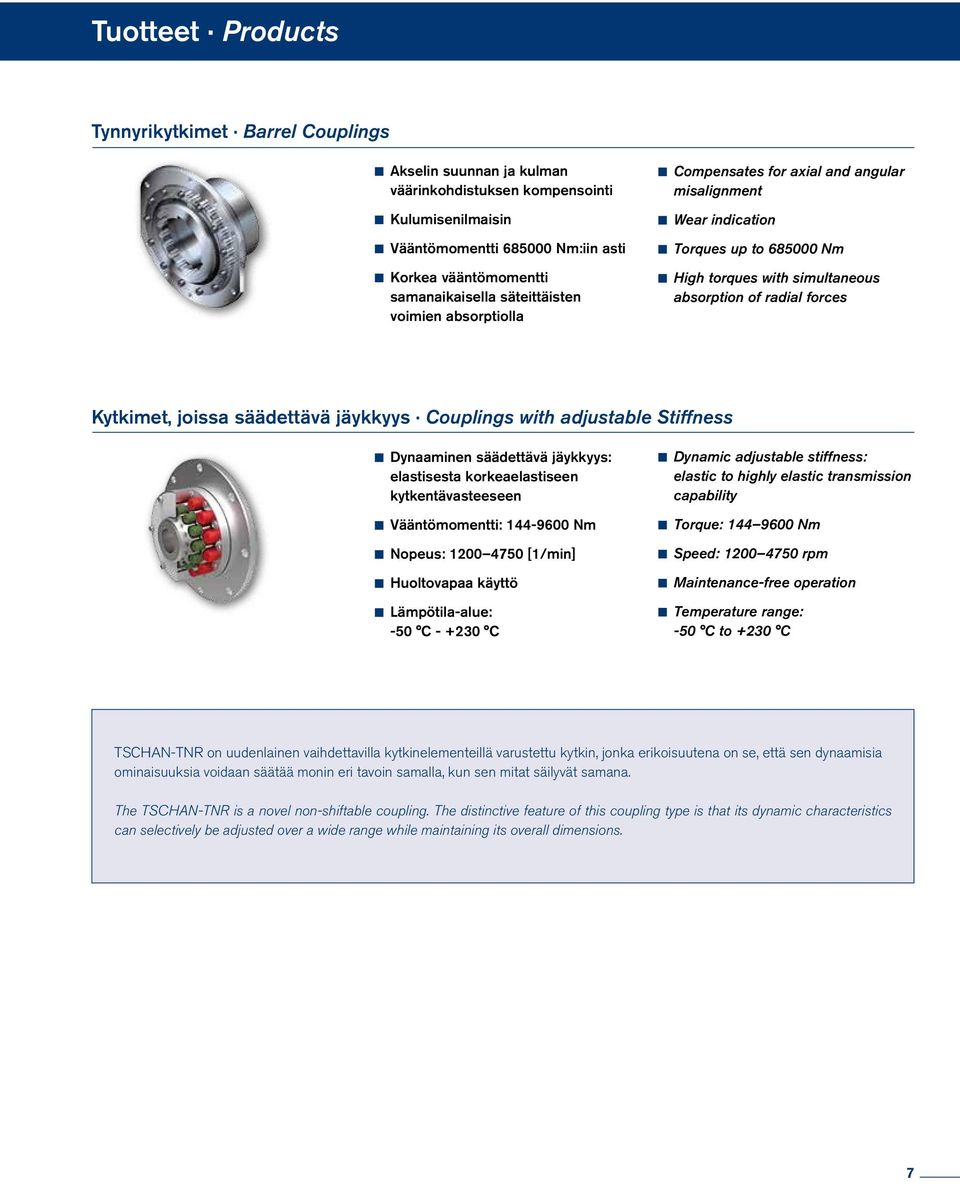

7 Tuotteet Products Tynnyrikytkimet Barrel Couplings Akselin suunnan ja kulman väärinkohdistuksen kompensointi Kulumisenilmaisin Vääntömomentti Nm:iin asti Korkea vääntömomentti samanaikaisella säteittäisten voimien absorptiolla Compensates for axial and angular misalignment Wear indication Torques up to Nm High torques with simultaneous absorption of radial forces Kytkimet, joissa säädettävä jäykkyys Couplings with adjustable Stiffness Dynaaminen säädettävä jäykkyys: elastisesta korkeaelastiseen kytkentävasteeseen Vääntömomentti: Nm Nopeus: [1/min] Huoltovapaa käyttö Lämpötila-alue: -50 C C Dynamic adjustable stiffness: elastic to highly elastic transmission capability Torque: Nm Speed: rpm Maintenance-free operation Temperature range: -50 C to +230 C TSCHAN-TNR on uudenlainen vaihdettavilla kytkinelementeillä varustettu kytkin, jonka erikoisuutena on se, että sen dynaamisia ominaisuuksia voidaan säätää monin eri tavoin samalla, kun sen mitat säilyvät samana. The TSCHAN-TNR is a novel non-shiftable coupling. The distinctive feature of this coupling type is that its dynamic characteristics can selectively be adjusted over a wide range while maintaining its overall dimensions. 7

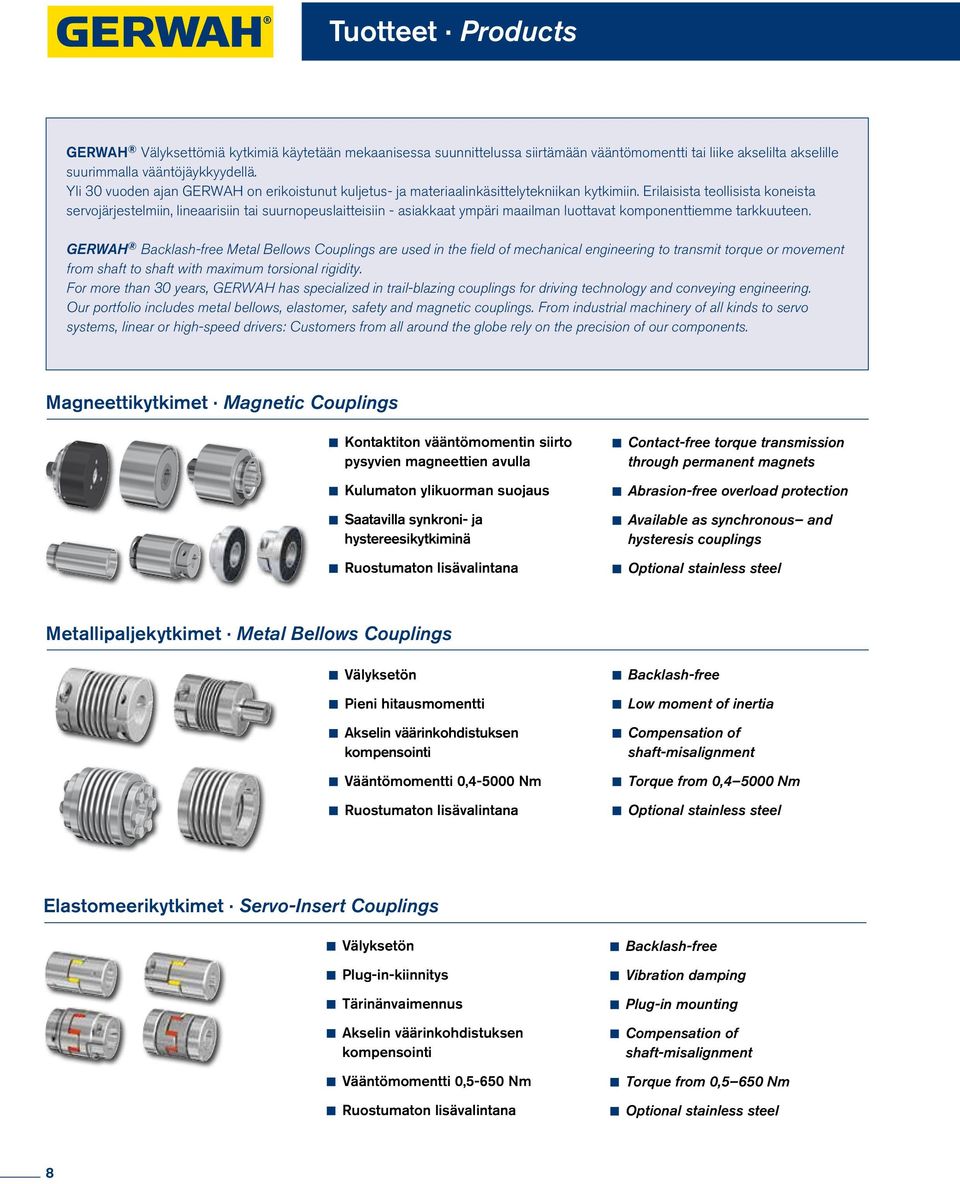

8 Tuotteet Products GERWAH Välyksettömiä kytkimiä käytetään mekaanisessa suunnittelussa siirtämään vääntömomentti tai liike akselilta akselille suurimmalla vääntöjäykkyydellä. Yli 30 vuoden ajan GERWAH on erikoistunut kuljetus- ja materiaalinkäsittelytekniikan kytkimiin. Erilaisista teollisista koneista servojärjestelmiin, lineaarisiin tai suurnopeuslaitteisiin - asiakkaat ympäri maailman luottavat komponenttiemme tarkkuuteen. GERWAH Backlash-free Metal Bellows Couplings are used in the field of mechanical engineering to transmit torque or movement from shaft to shaft with maximum torsional rigidity. For more than 30 years, GERWAH has specialized in trail-blazing couplings for driving technology and conveying engineering. Our portfolio includes metal bellows, elastomer, safety and magnetic couplings. From industrial machinery of all kinds to servo systems, linear or high-speed drivers: Customers from all around the globe rely on the precision of our components. Magneettikytkimet Magnetic Couplings Kontaktiton vääntömomentin siirto pysyvien magneettien avulla Kulumaton ylikuorman suojaus Saatavilla synkroni- ja hystereesikytkiminä Ruostumaton lisävalintana Contact-free torque transmission through permanent magnets Abrasion-free overload protection Available as synchronous and hysteresis couplings Optional stainless steel Metallipaljekytkimet Metal Bellows Couplings Välyksetön Pieni hitausmomentti Akselin väärinkohdistuksen kompensointi Vääntömomentti 0, Nm Ruostumaton lisävalintana Backlash-free Low moment of inertia Compensation of shaft-misalignment Torque from 0, Nm Optional stainless steel Elastomeerikytkimet Servo-Insert Couplings Välyksetön Plug-in-kiinnitys Tärinänvaimennus Akselin väärinkohdistuksen kompensointi Vääntömomentti 0,5-650 Nm Ruostumaton lisävalintana Backlash-free Vibration damping Plug-in mounting Compensation of shaft-misalignment Torque from 0,5 650 Nm Optional stainless steel 8

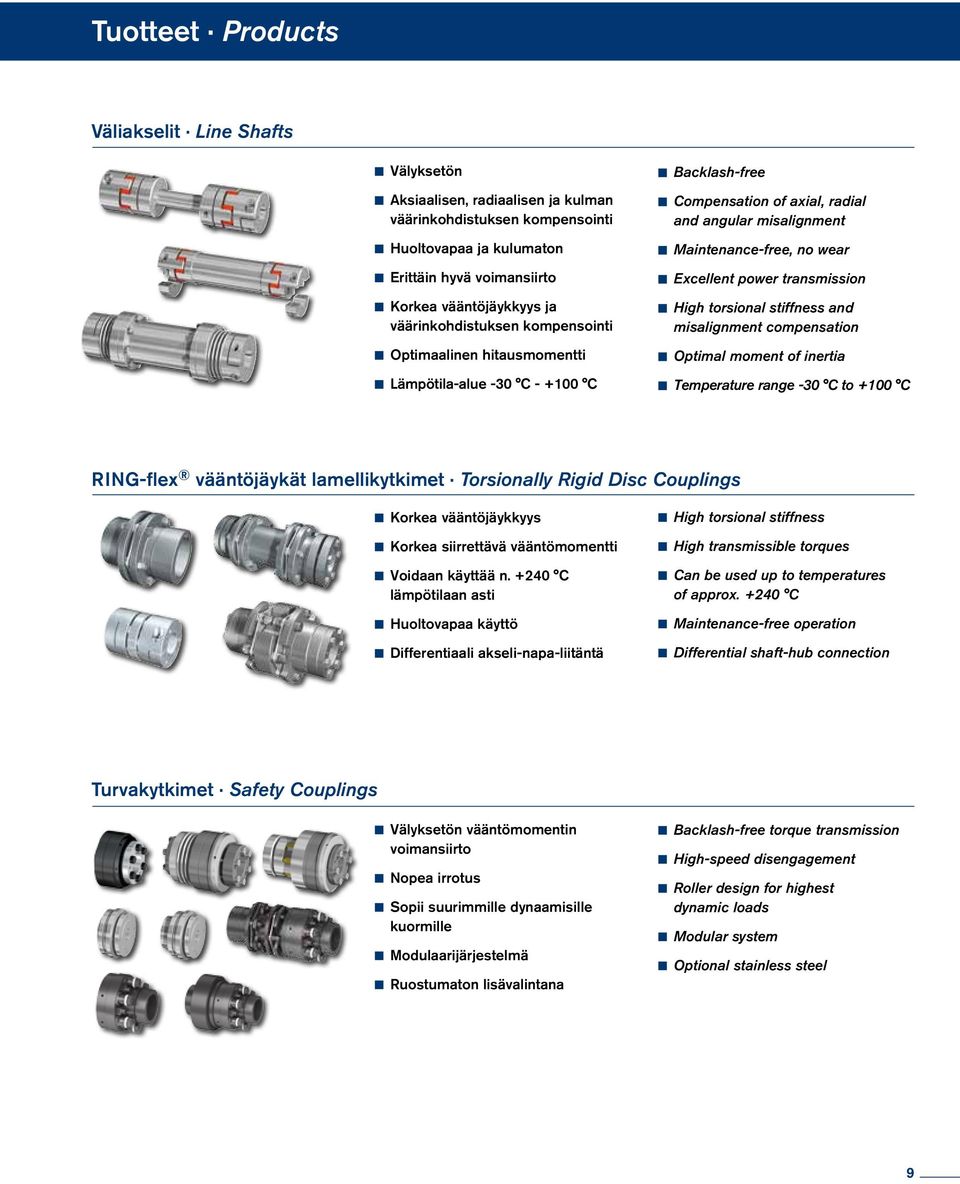

9 Tuotteet Products Väliakselit Line Shafts Välyksetön Aksiaalisen, radiaalisen ja kulman väärinkohdistuksen kompensointi Huoltovapaa ja kulumaton Erittäin hyvä voimansiirto Korkea vääntöjäykkyys ja väärinkohdistuksen kompensointi Optimaalinen hitausmomentti Lämpötila-alue -30 C C Backlash-free Compensation of axial, radial and angular misalignment Maintenance-free, no wear Excellent power transmission High torsional stiffness and misalignment compensation Optimal moment of inertia Temperature range -30 C to +100 C RING-flex vääntöjäykät lamellikytkimet Torsionally Rigid Disc Couplings Korkea vääntöjäykkyys Korkea siirrettävä vääntömomentti Voidaan käyttää n C lämpötilaan asti Huoltovapaa käyttö Differentiaali akseli-napa-liitäntä High torsional stiffness High transmissible torques Can be used up to temperatures of approx C Maintenance-free operation Differential shaft-hub connection Turvakytkimet Safety Couplings Välyksetön vääntömomentin voimansiirto Nopea irrotus Sopii suurimmille dynaamisille kuormille Modulaarijärjestelmä Ruostumaton lisävalintana Backlash-free torque transmission High-speed disengagement Roller design for highest dynamic loads Modular system Optional stainless steel 9

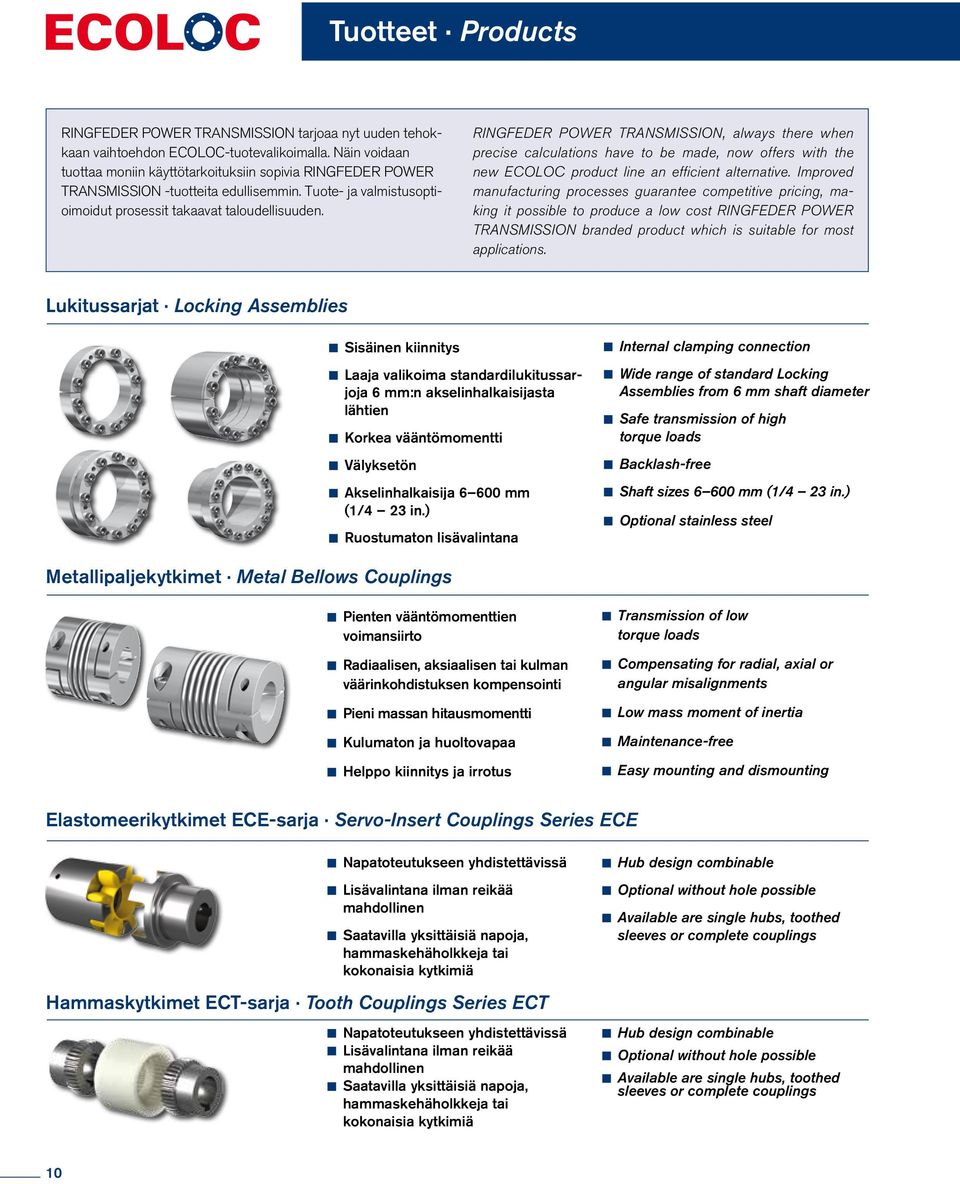

10 Tuotteet Products RINGFEDER POWER TRANSMISSION tarjoaa nyt uuden tehokkaan vaihtoehdon ECOLOC-tuotevalikoimalla. Näin voidaan tuottaa moniin käyttötarkoituksiin sopivia RINGFEDER POWER TRANSMISSION -tuotteita edullisemmin. Tuote- ja valmistusoptioimoidut prosessit takaavat taloudellisuuden. RINGFEDER POWER TRANSMISSION, always there when precise calculations have to be made, now offers with the new ECOLOC product line an efficient alternative. Improved manufacturing processes guarantee competitive pricing, making it possible to produce a low cost RINGFEDER POWER TRANSMISSION branded product which is suitable for most applications. Lukitussarjat Locking Assemblies Sisäinen kiinnitys Laaja valikoima standardilukitussarjoja 6 mm:n akselinhalkaisijasta lähtien Korkea vääntömomentti Välyksetön Akselinhalkaisija mm (1/4 23 in.) Ruostumaton lisävalintana Internal clamping connection Wide range of standard Locking Assemblies from 6 mm shaft diameter Safe transmission of high torque loads Backlash-free Shaft sizes mm (1/4 23 in.) Optional stainless steel Metallipaljekytkimet Metal Bellows Couplings Pienten vääntömomenttien voimansiirto Radiaalisen, aksiaalisen tai kulman väärinkohdistuksen kompensointi Pieni massan hitausmomentti Kulumaton ja huoltovapaa Helppo kiinnitys ja irrotus Transmission of low torque loads Compensating for radial, axial or angular misalignments Low mass moment of inertia Maintenance-free Easy mounting and dismounting Elastomeerikytkimet ECE-sarja Servo-Insert Couplings Series ECE Napatoteutukseen yhdistettävissä Lisävalintana ilman reikää mahdollinen Saatavilla yksittäisiä napoja, hammaskehäholkkeja tai kokonaisia kytkimiä Hammaskytkimet ECT-sarja Tooth Couplings Series ECT Napatoteutukseen yhdistettävissä Lisävalintana ilman reikää mahdollinen Saatavilla yksittäisiä napoja, hammaskehäholkkeja tai kokonaisia kytkimiä Hub design combinable Optional without hole possible Available are single hubs, toothed sleeves or complete couplings Hub design combinable Optional without hole possible Available are single hubs, toothed sleeves or complete couplings 10

11 11

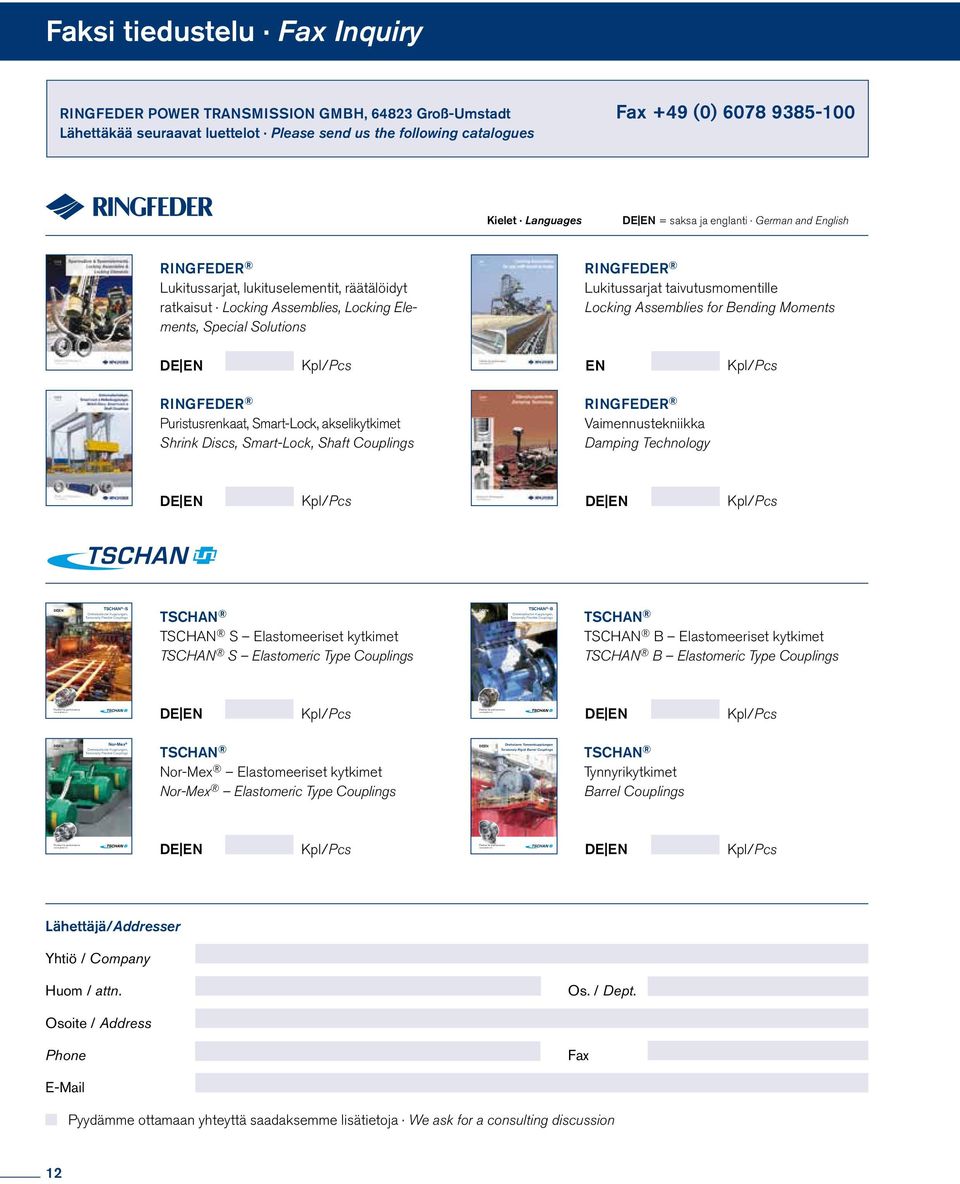

12 Drehelastische Kupplungen, Flexible Couplings Faksi tiedustelu Fax Inquiry RINGFEDER POWER TRANSMISSION GMBH, Groß-Umstadt Fax +49 (0) Lähettäkää seuraavat luettelot Please send us the following catalogues Kielet Languages = saksa ja englanti German and English RINGFEDER Lukitussarjat, lukituselementit, räätälöidyt ratkaisut Locking Assemblies, Locking Elements, Special Solutions RINGFEDER Lukitussarjat taivutusmomentille Locking Assemblies for Bending Moments Kpl/Pcs EN Kpl/Pcs RINGFEDER Puristusrenkaat, Smart-Lock, akselikytkimet Shrink Discs, Smart-Lock, Shaft Couplings RINGFEDER Vaimennustekniikka Damping Technology Kpl/Pcs Kpl/Pcs TSCHAN -S Drehelastische Kupplungen, Torsionally Flexible Couplings TSCHAN TSCHAN S Elastomeeriset kytkimet TSCHAN S Elastomeric Type Couplings TSCHAN -B Drehelastische Kupplungen, Torsionally Flexible Couplings TSCHAN TSCHAN B Elastomeeriset kytkimet TSCHAN B Elastomeric Type Couplings Partner for performance Kpl/Pcs Partner for performance Kpl/Pcs Nor-Mex Drehelastische Kupplungen, Torsionally Flexible Couplings TSCHAN Nor-Mex Elastomeeriset kytkimet Nor-Mex Elastomeric Type Couplings Drehstarre Tonnenkupplungen Torsionaly Rigid Barrel Couplings TSCHAN Tynnyrikytkimet Barrel Couplings Partner for performance Kpl/Pcs Partner for performance Kpl/Pcs Lähettäjä/Addresser Yhtiö / Company Huom / attn. Os. / Dept. Osoite / Address Phone Fax Pyydämme ottamaan yhteyttä saadaksemme lisätietoja We ask for a consulting discussion 12

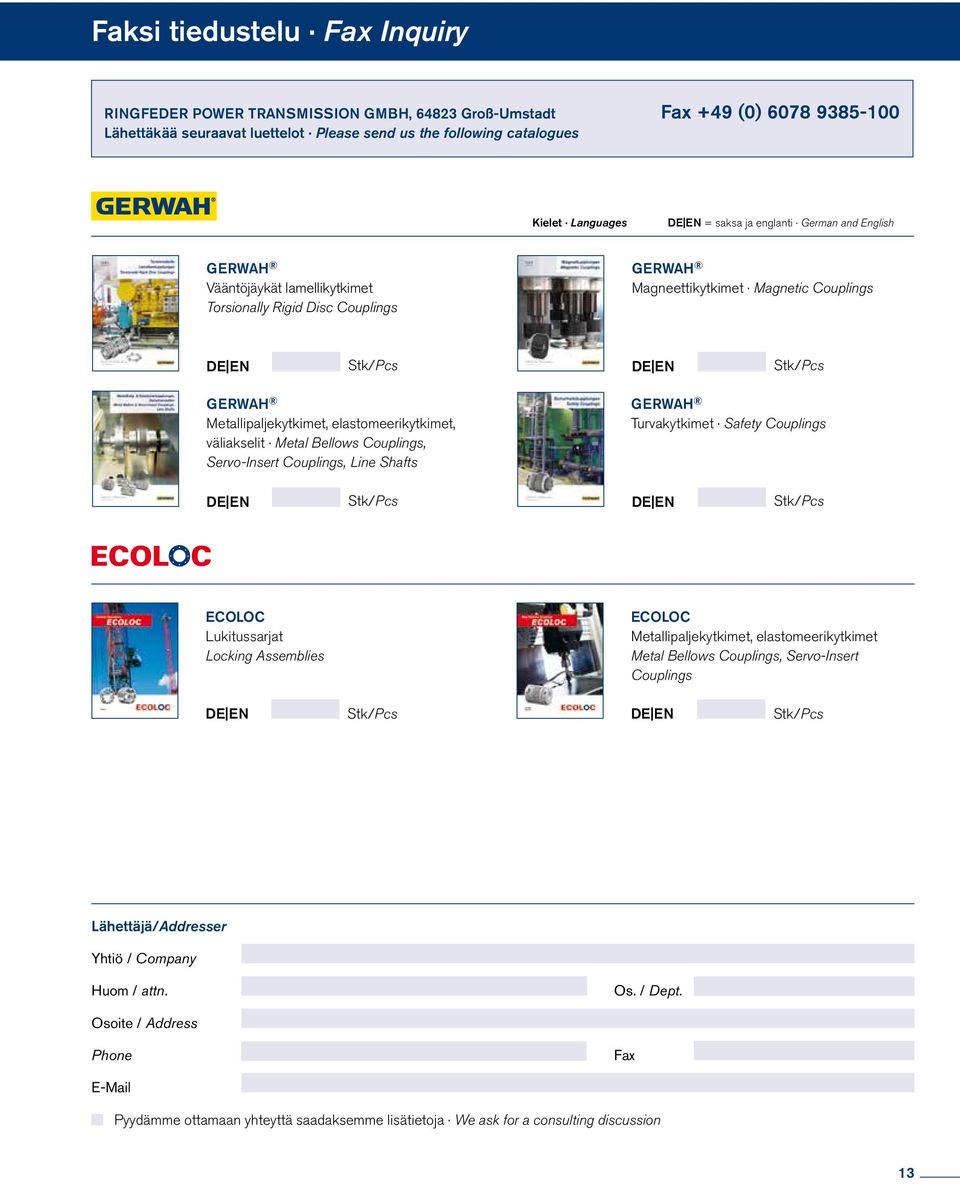

13 Faksi tiedustelu Fax Inquiry RINGFEDER POWER TRANSMISSION GMBH, Groß-Umstadt Fax +49 (0) Lähettäkää seuraavat luettelot Please send us the following catalogues Kielet Languages = saksa ja englanti German and English GERWAH Vääntöjäykät lamellikytkimet Torsionally Rigid Disc Couplings GERWAH Magneettikytkimet Magnetic Couplings Stk/Pcs Stk/Pcs GERWAH Metallipaljekytkimet, elastomeerikytkimet, väliakselit Metal Bellows Couplings, Servo-Insert Couplings, Line Shafts GERWAH Turvakytkimet Safety Couplings Stk/Pcs Stk/Pcs ECOLOC Lukitussarjat Locking Assemblies ECOLOC Metallipaljekytkimet, elastomeerikytkimet Metal Bellows Couplings, Servo-Insert Couplings Stk/Pcs Stk/Pcs Lähettäjä/Addresser Yhtiö / Company Huom / attn. Os. / Dept. Osoite / Address Phone Fax Pyydämme ottamaan yhteyttä saadaksemme lisätietoja We ask for a consulting discussion 13

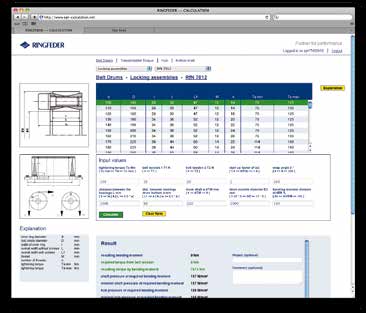

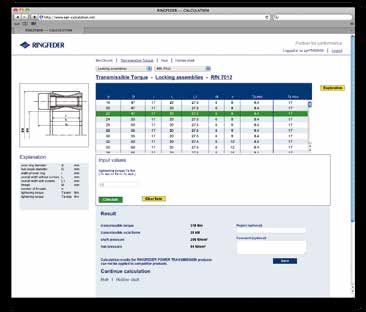

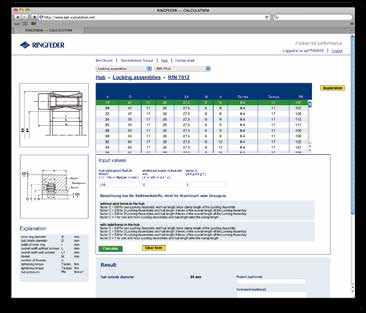

14 Online Service Laskentaohjelma lukitussarjoille ja -elementeille RINGFEDER POWER TRANSMISSION on kehittänyt laskentaohjelman vastatakseen oikean suunnittelun ja RINGFEDER-tuotteiden valinnan käytännön vaatimuksiin. Laskentaohjelma tarjoaa suunnittelijoille arvokkaan apuvälineen päivittäisiin tehtäviin, joka yksinkertaistaa eri tehtävien laskemista. Kun tuote ja haluttu koko on valittu, ohjelma tekee laskelman ottaen huomioon käyttäjän syöttämät tiedot, esim. siirtyvän vääntömomentin ja aksiaalivoimat, tuloksena olevan navan ja akselin paineen, navan ulkohalkaisijan, akselin sisemmän halkaisijan ja erityistehtävissä taivutusmomentin voimat ja kuormat. Kiinnostaisiko? Käy verkkosivullamme osoitteessa Calculation program for Locking Assemblies and Locking Elements In order to meet the complex requirements on the correct design and selection of RINGFEDER products under practise-relevant demands, RINGFEDER POWER TRANSMISSION has developed a calculation program. This calculation program offers the engineer a valuable aid in his or her daily work and simplifies the calculation of a wide range of tasks. Once a product and the desired product size have been selected the program carries out the calculation, taking into account additional user input e.g. transmissible torque and axial forces, resulting hub and shaft pressure, the outer diameter of the hub, the inner diameter of the hollow shaft and for special tasks even the forces and loads under bending moment loads. Interested? Visit our Website at 14

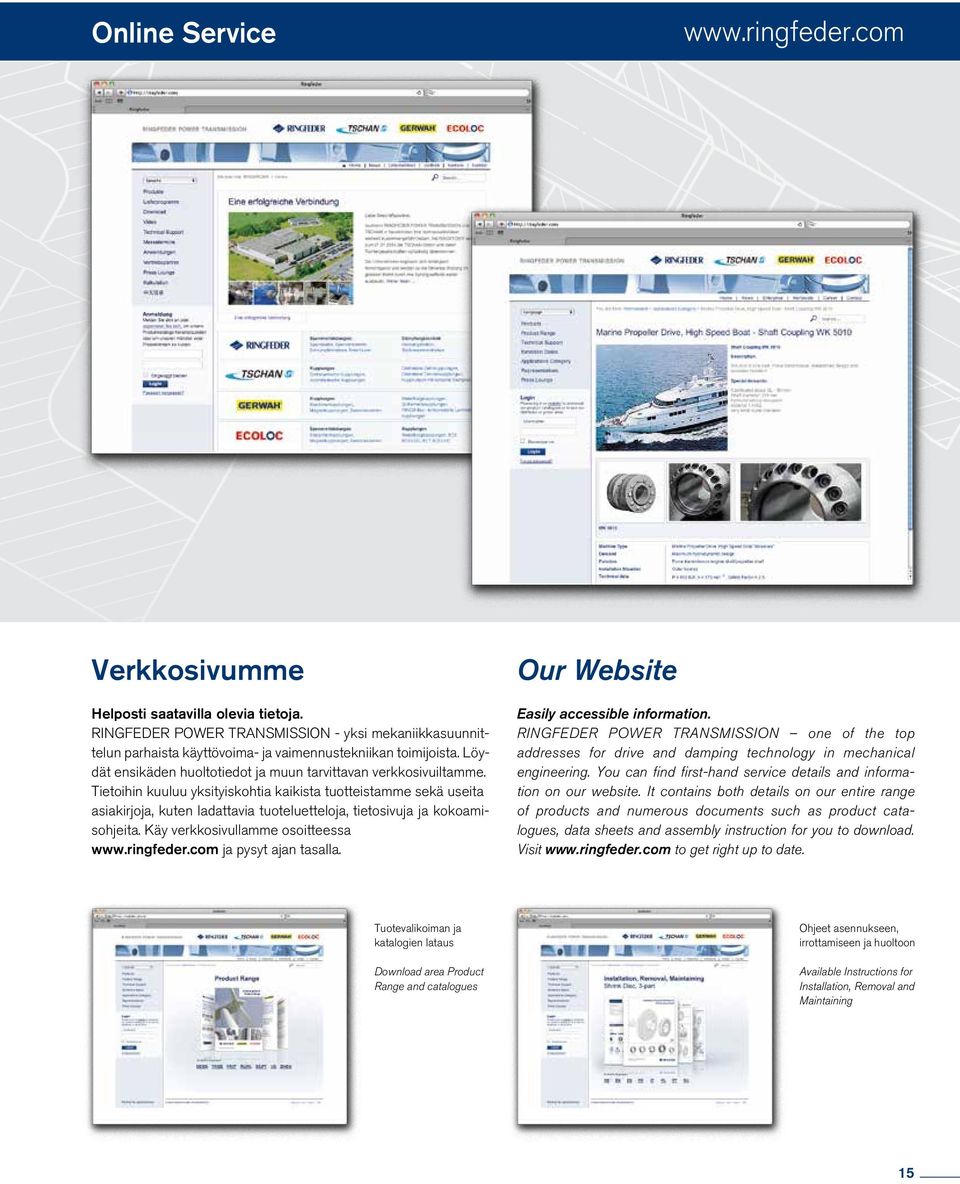

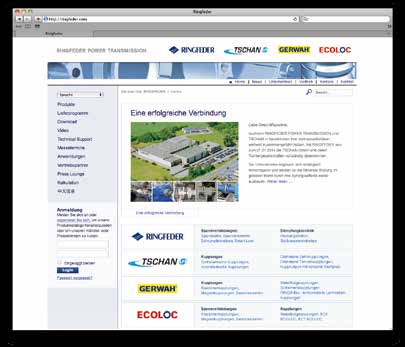

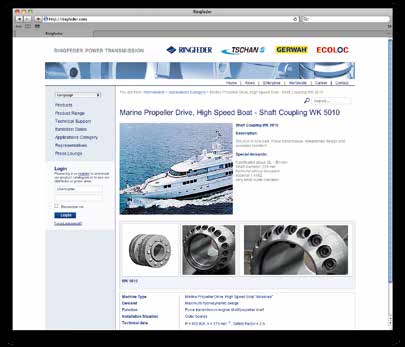

15 Online Service Verkkosivumme Helposti saatavilla olevia tietoja. RINGFEDER POWER TRANSMISSION - yksi mekaniikkasuunnittelun parhaista käyttövoima- ja vaimennustekniikan toimijoista. Löydät ensikäden huoltotiedot ja muun tarvittavan verkkosivuiltamme. Tietoihin kuuluu yksityiskohtia kaikista tuotteistamme sekä useita asiakirjoja, kuten ladattavia tuoteluetteloja, tietosivuja ja kokoamisohjeita. Käy verkkosivullamme osoitteessa ja pysyt ajan tasalla. Our Website Easily accessible information. RINGFEDER POWER TRANSMISSION one of the top addresses for drive and damping technology in mechanical engineering. You can find first-hand service details and information on our website. It contains both details on our entire range of products and numerous documents such as product catalogues, data sheets and assembly instruction for you to download. Visit to get right up to date. Tuotevalikoiman ja katalogien lataus Download area Product Range and catalogues Ohjeet asennukseen, irrottamiseen ja huoltoon Available Instructions for Installation, Removal and Maintaining 15

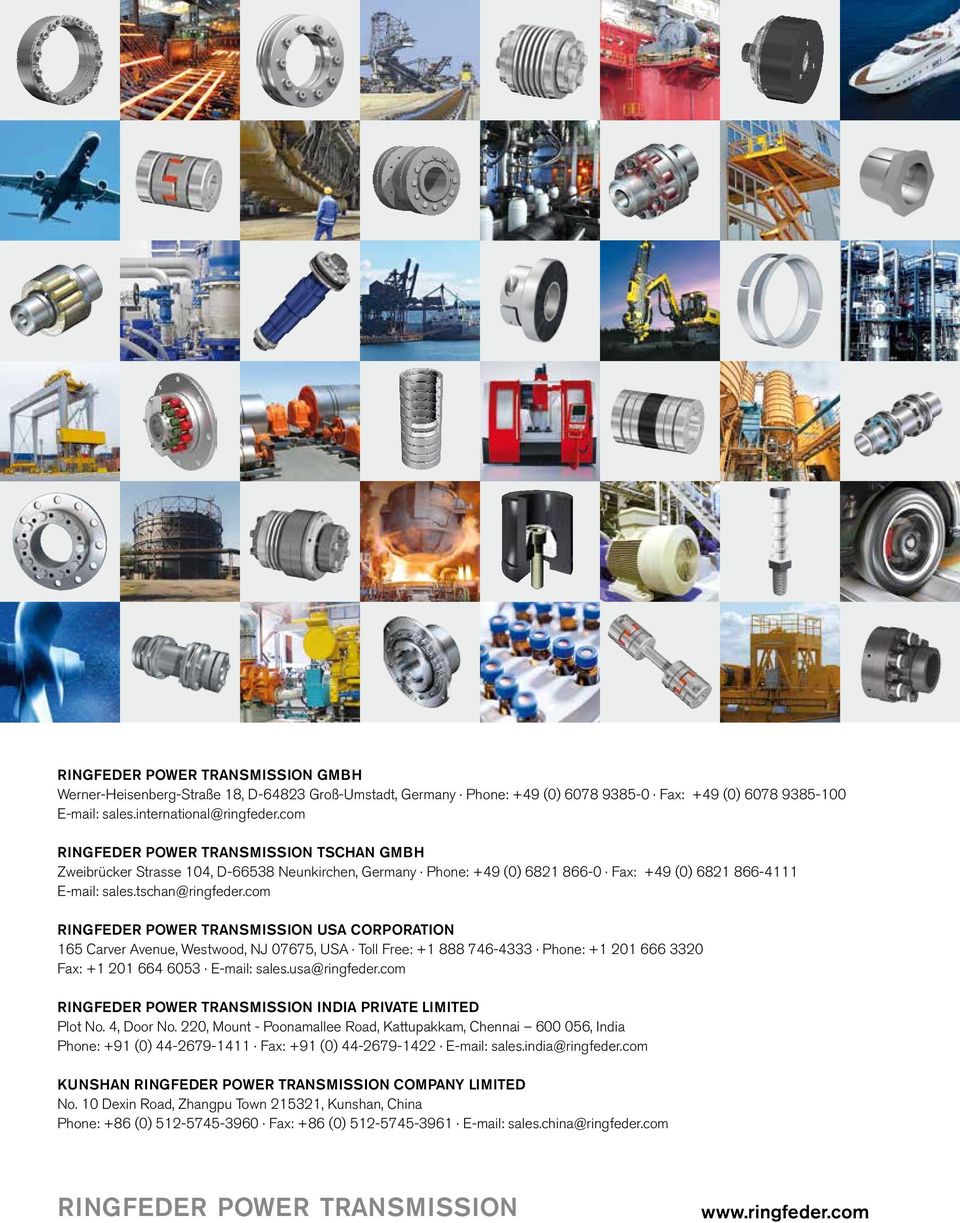

16 RINGFEDER POWER TRANSMISSION GMBH Werner-Heisenberg-Straße 18, D Groß-Umstadt, Germany Phone: +49 (0) Fax: +49 (0) RINGFEDER POWER TRANSMISSION TSCHAN GMBH Zweibrücker Strasse 104, D Neunkirchen, Germany Phone: +49 (0) Fax: +49 (0) RINGFEDER POWER TRANSMISSION USA CORPORATION 165 Carver Avenue, Westwood, NJ 07675, USA Toll Free: Phone: Fax: RINGFEDER POWER TRANSMISSION INDIA PRIVATE LIMITED Plot No. 4, Door No. 220, Mount - Poonamallee Road, Kattupakkam, Chennai , India Phone: +91 (0) Fax: +91 (0) sales.india@ringfeder.com KUNSHAN RINGFEDER POWER TRANSMISSION COMPANY LIMITED No. 10 Dexin Road, Zhangpu Town , Kunshan, China Phone: +86 (0) Fax: +86 (0) sales.china@ringfeder.com RINGFEDER POWER TRANSMISSION
