Drive IT Pienjännitteiset vakiomoottorit
|
|
- Aimo Lehtonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Drive IT Pienjännitteiset vakiomoottorit
2 Entistä kilpailukykyisemmäksi ABB:n vakiomoottorit ovat nopeasti saatavissa keskusvarastojen ja jälleenmyyjien kautta eri puolilla maailmaa. Normaaliin käyttöön suunnitellut moottorit voidaan räätälöidä täyttämään useimmat vaatimukset. Vakiomoottorit valmistetaan korkealaatuisten valmistusmenetelmien mukaisesti ja niiden valmistuksessa käytetään parhaita eri puolilta maailmaa hankittuja materiaaleja. Laatunsa ja luotettavuutensa ansiosta moottoreita voidaan käyttää jopa yli 30 vuotta. Hinnaltaan kilpailukykyiset moottorit täyttävät vähintään hyötysuhdeluokan Eff2 vaatimukset ja saatavana on myös luokan Eff1 vaatimukset täyttäviä moottoreita. 1 Industrial IT Laaja tuotekehitys ja tuotteiden sertifiointi Industrial IT -konseptin mukaisesti ovat merkittävä osa ABB:n liiketoimintastrategiaa. Tavoitteena on yhtenäistää ABB:n tuotteet suurempien ratkaisujen "rakennustarvikkeiksi". Samalla tuotteiden toimivuutta pyritään kehittämään siten, että ne toimivat saumattomasti reaaliaikaisten automaatio- ja informaatiojärjestelmien osina. Moottorit ja generaattorit ovat Industrial IT -arkkitehtuurin perusrakennustarvikkeita. ABB ( on johtava sähkö- ja automaatioteknologiayhtymä, jonka tuotteet, ratkaisut, ja palvelut parantavat teollisuus- ja energiayhtiöasiakkaiden kilpailukykyä ympäristömyönteisesti. ABB:n palveluksessa on noin henkilöä yli 100 maassa. 2 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI
3 Drive IT Pienjännitteiset vakiomoottorit IEC-runkokoot , teho 0, kw Sisältö Sivu Yleistiedot 4 Alumiinimoottorit 11 Teräslevymoottorit 79 Valurautamoottorit 111 Tippuvesisuojatut moottorit 145 Jarrumoottorit 165 Yksivaihemoottorit 191 Integraalimoottorit ABB pidättää itsellään oikeuden rakennetta, teknisiä tietoja ja mittoja koskeviin muutoksiin ilman erillistä ilmoitusta. ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI

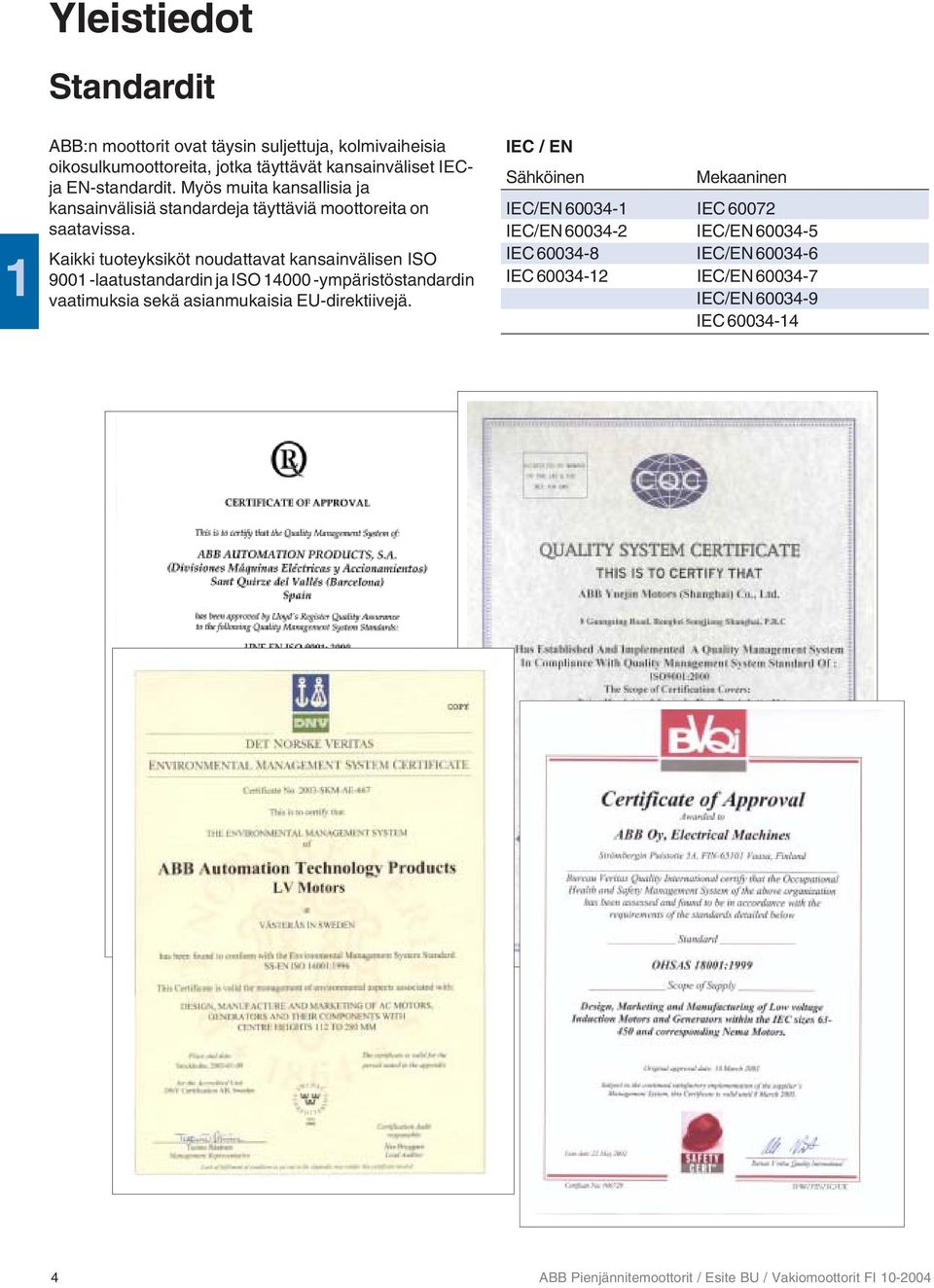

4 1 Yleistiedot Standardit ABB:n moottorit ovat täysin suljettuja, kolmivaiheisia oikosulkumoottoreita, jotka täyttävät kansainväliset IECja EN-standardit. Myös muita kansallisia ja kansainvälisiä standardeja täyttäviä moottoreita on saatavissa. Kaikki tuoteyksiköt noudattavat kansainvälisen ISO laatustandardin ja ISO ympäristöstandardin vaatimuksia sekä asianmukaisia EU-direktiivejä. IEC / EN Sähköinen Mekaaninen IEC/EN IEC IEC/EN IEC/EN IEC IEC/EN IEC IEC/EN IEC/EN IEC ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI

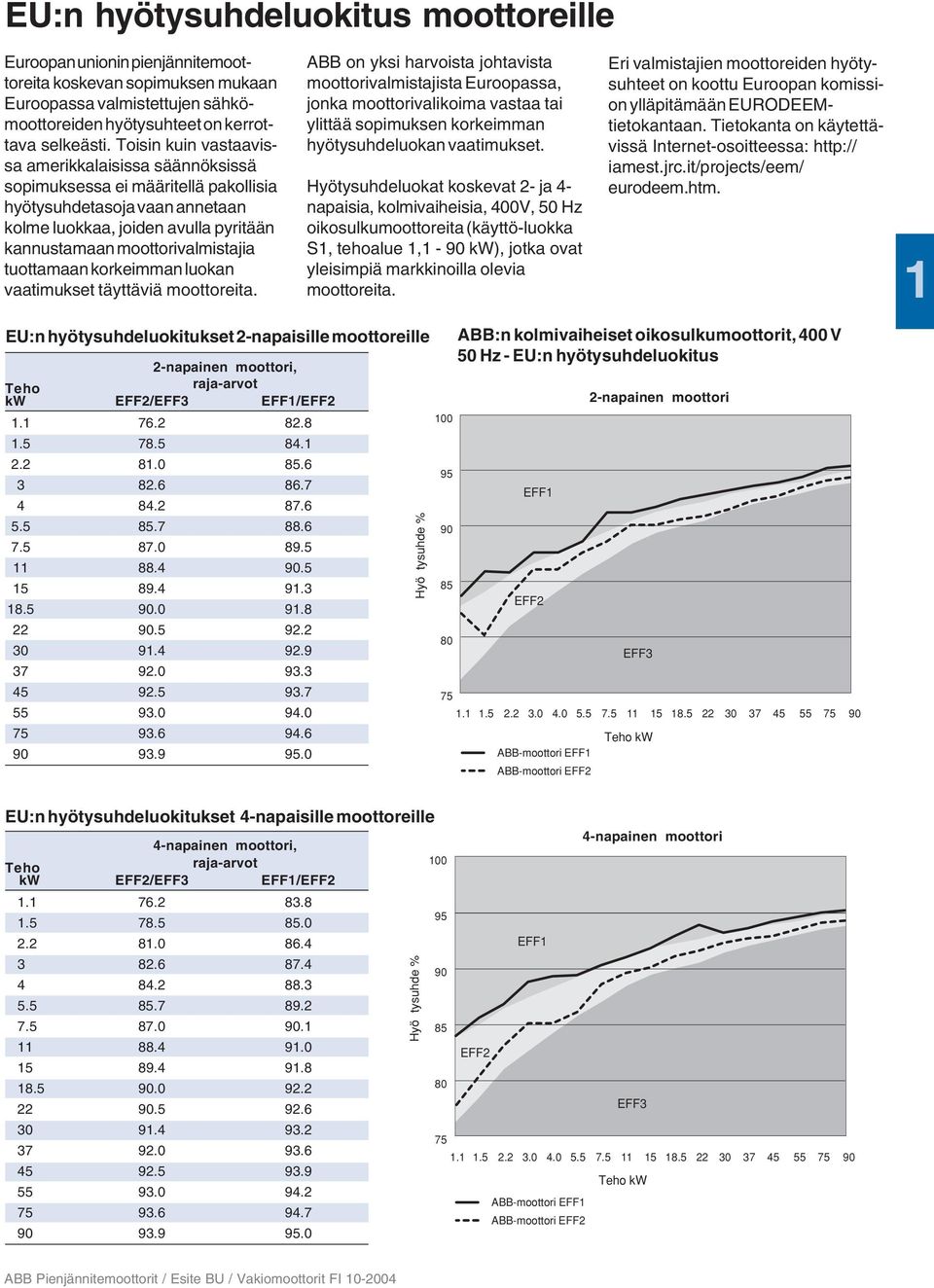

5 EU:n hyötysuhdeluokitus moottoreille Euroopan unionin pienjännitemoottoreita koskevan sopimuksen mukaan Euroopassa valmistettujen sähkömoottoreiden hyötysuhteet on kerrottava selkeästi. Toisin kuin vastaavissa amerikkalaisissa säännöksissä sopimuksessa ei määritellä pakollisia hyötysuhdetasoja vaan annetaan kolme luokkaa, joiden avulla pyritään kannustamaan moottorivalmistajia tuottamaan korkeimman luokan vaatimukset täyttäviä moottoreita. EU:n hyötysuhdeluokitukset 2-napaisille moottoreille 2-napainen moottori, Teho raja-arvot kw EFF2/EFF3 EFF1/EFF ABB on yksi harvoista johtavista moottorivalmistajista Euroopassa, jonka moottorivalikoima vastaa tai ylittää sopimuksen korkeimman hyötysuhdeluokan vaatimukset. Hyötysuhdeluokat koskevat 2- ja 4- napaisia, kolmivaiheisia, 400V, 50 Hz oikosulkumoottoreita (käyttö-luokka S1, tehoalue 1,1-90 kw), jotka ovat yleisimpiä markkinoilla olevia moottoreita. Hyö tysuhde % ABB:n kolmivaiheiset oikosulkumoottorit, 400 V 50 Hz - EU:n hyötysuhdeluokitus EFF1 EFF2 ABB-moottori EFF1 EFF ABB-moottori EFF2 Eri valmistajien moottoreiden hyötysuhteet on koottu Euroopan komission ylläpitämään EURODEEMtietokantaan. Tietokanta on käytettävissä Internet-osoitteessa: iamest.jrc.it/projects/eem/ eurodeem.htm. 2-napainen moottori Teho kw 1 EU:n hyötysuhdeluokitukset 4-napaisille moottoreille 4-napainen moottori, Teho raja-arvot kw EFF2/EFF3 EFF1/EFF Hyö tysuhde % 4-napainen moottori EFF EFF2 80 EFF Teho kw ABB-moottori EFF1 ABB-moottori EFF2 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI
6 Tekniset tiedot Mekaaninen ja sähköinen rakenne 1 Asennusasento Koodi I/Koodi II Tuotekoodi, kohta 12 Jalkamoottori. IM B3 IM V5 IM V6 IM B6 IM B7 IM B8 A = jalkamoottori, IM 1001 IM 1011 IM 1031 IM 1051 IM 1061 IM 1071 liitäntäkotelo päällä R = jalkamoottori, liitäntäkotelo oikealla L = jalkamoottori, liitäntäkotelo vasemmalla Laippamoottori, IM B5 IM V1 IM V3 *) *) *) B = laippamoottori, suuri laippa IM 3001 IM 3011 IM 3031 IM 3051 IM 3061 IM 3071 suuri laippa Laippamoottori, IM B14 IM V18 IM V19 *) *) *) C = laippamoottori, pieni laippa IM 3601 IM 3611 IM 3631 IM 3651 IM 3661 IM 3671 pieni laippa Jalka- ja laippamoottori, IM B35 IM V15 IM V36 *) *) *) H = jalka/laippamoottori, jalat, suuri laippa IM 2001 IM 2011 IM 2031 IM 2051 IM 2061 IM 2071 liitäntäkotelo päällä S = jalka/laippamoottori, liitäntäkotelo oikealla T = jalka/laippamoottori, liitäntäkotelo vasemmalla Jalka- ja laippamoottori, IM B34 IM V17 jalat, pieni laippa IM 2101 IM 2111 IM 2131 IM 2151 IM 2161 IM 2171 J = jalka/laippamoottori, pieni laippa Jalkamoottori, kaksi akselinpäätä IM 1002 IM 1012 IM 1032 IM 1052 IM 1062 IM 1072 *) Ei mainittu IEC standardissa. 6 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI
7 Jäähdytys Jäähdytysmenetelmien merkitseminen standardin IEC mukaisesti. Esimerkki IC 4 (A) 1 (A) 6 Kansainv. jäähdytyskoodi Ilman kierto 0: Vapaa kierto 4: Jäähdytetty rungon pinta Ensisijainen jäähdytysaine A Ilma (voidaan jättää merkitsemättä) Ensisijaisen jäähdytysaineen siirtymismenetelmä 0: Vapaa konvektio 1: Itsejäähdytys 6: Koneeseen kiinnitetty erillinen jäähdytyslaite Toissijainen jäähdytysaine A Ilma (voidaan jättää merkitsemättä) W vesi Toissijaisen jäähdytysaineen siirtymismenetelmä 0: Vapaa konvektio 1: Itsejäähdytys 6: Koneeseen kiinnitetty erillistuuletin 8: Suhteellinen siirtymä 1 Kotelointiluokat: IP-koodi/IK-koodi Sähkölaitteiden kotelointiluokat on määritelty seuraavissa standardeissa: - Standardi IEC tai SFS-EN (IP-koodi) - Standardi SFS-EN (IK-koodi) IP-kotelointi: Henkilöiden suojaaminen jännitteisiltä tai kotelon sisällä olevilta liikkuvilta osilta. Laitteen suojaaminen vierailta esineiltä ja veden aiheuttamilta vahingoilta. IP 5 5 Kotelointiluokka Henkilöiden ja kotelon sisällä olevien osien suojaus 2: Yli 12 mm kokoisilta esineiltä suojatut moottorit 4: Yli 1 mm kokoisilta esineiltä suojatut moottorit 5: Pölyltä suojatut moottorit Kotelon suojaus veden aiheuttamilta vahingoilta 3: Enintään 60 kulmassa suihkuava vesi ei aiheuta haittaa 4: Kaikista suunnista roiskuva vesi ei aiheuta haittaa 5: Kaikista suunnista suuttimella ohjattu vesi ei aiheuta haittaa 6: Vesiaalto tai kaikista suunnista suuttimella ohjattu voimakas vesisuihku ei aiheuta haittaa IK-koodi : Moottoreiden koteloinnin mekaanisen iskunkestävyyden lujuusluokat. IK 08 Kansainvälinen mekaanisen suojauksen koodi Ryhmä IK-koodin ja iskuenergian suhde: IK-koodi IK 0 IK 01 IK 02 IK 03 IK 04 IK 05 IK 06 IK 07 IK 08 IK 09 IK 10 Isku- * ABB energia Standard Joule * ei suojattu standardin SFS-EN mukaan ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI

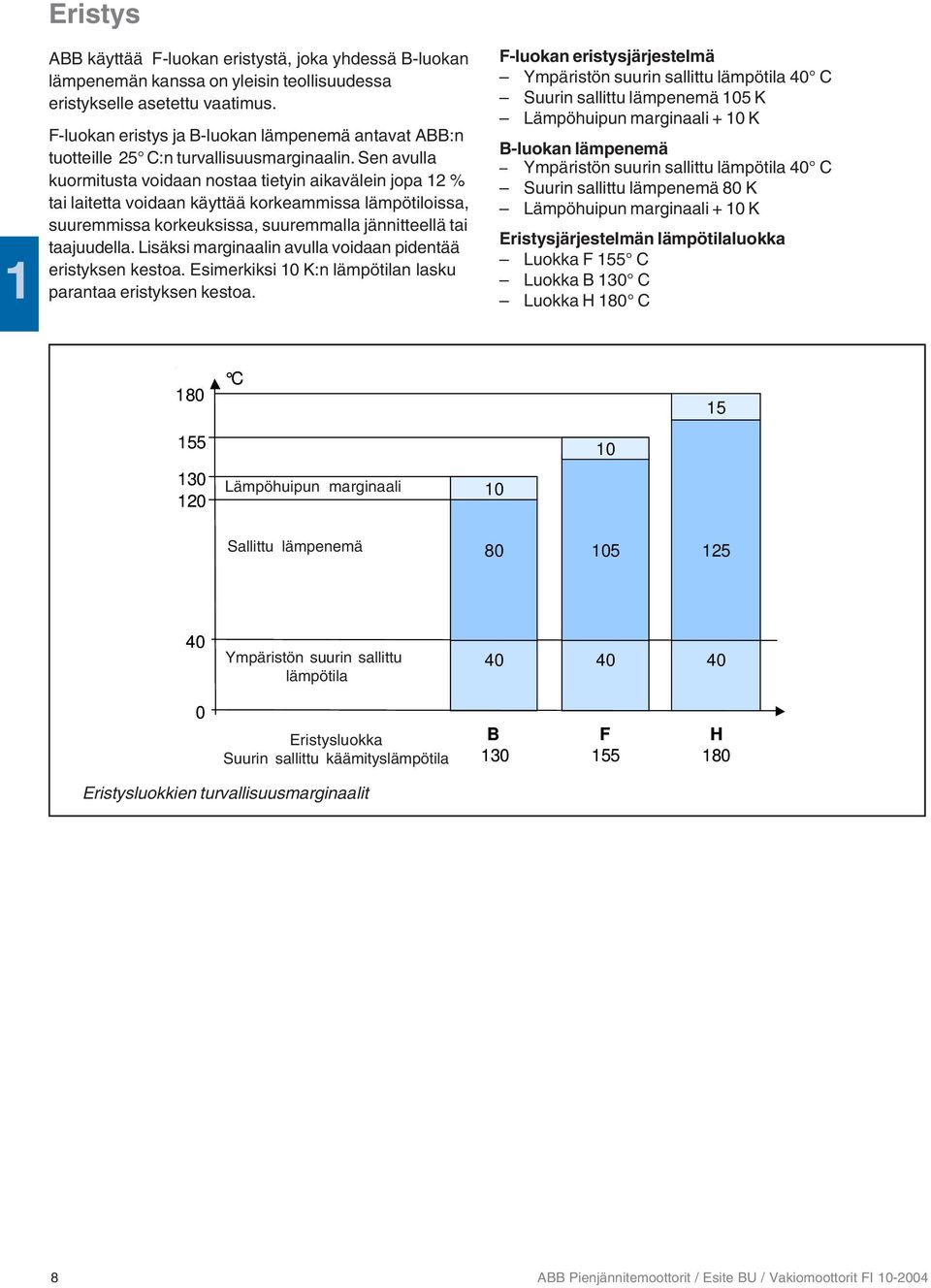

8 1 Eristys ABB käyttää F-luokan eristystä, joka yhdessä B-luokan lämpenemän kanssa on yleisin teollisuudessa eristykselle asetettu vaatimus. F-luokan eristys ja B-luokan lämpenemä antavat ABB:n tuotteille 25 C:n turvallisuusmarginaalin. Sen avulla kuormitusta voidaan nostaa tietyin aikavälein jopa 12 % tai laitetta voidaan käyttää korkeammissa lämpötiloissa, suuremmissa korkeuksissa, suuremmalla jännitteellä tai taajuudella. Lisäksi marginaalin avulla voidaan pidentää eristyksen kestoa. Esimerkiksi 10 K:n lämpötilan lasku parantaa eristyksen kestoa. F-luokan eristysjärjestelmä Ympäristön suurin sallittu lämpötila 40 C Suurin sallittu lämpenemä 105 K Lämpöhuipun marginaali + 10 K B-luokan lämpenemä Ympäristön suurin sallittu lämpötila 40 C Suurin sallittu lämpenemä 80 K Lämpöhuipun marginaali + 10 K Eristysjärjestelmän lämpötilaluokka Luokka F 155 C Luokka B 130 C Luokka H 180 C 180 C Lämpöhuipun Hotspot temperature marginaali margin Sallittu Permissible lämpenemä temperature rise Ympäristön Maximum ambient suurin sallittu temperature lämpötila 0 Insulation Eristysluokka class Suurin Maximum sallittu winding käämityslämpötila temperature B F H Eristysluokkien turvallisuusmarginaalit 8 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI

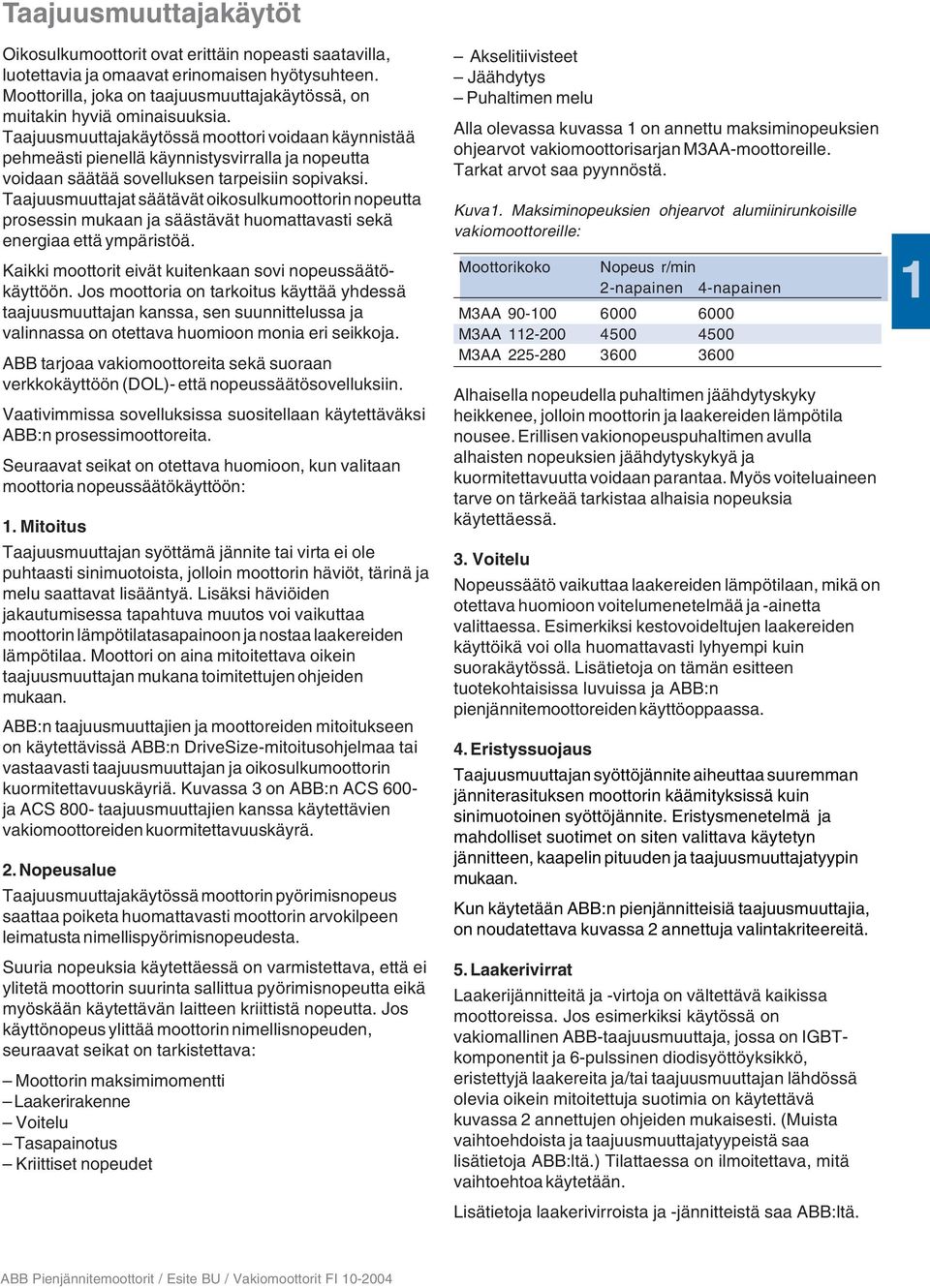

9 Taajuusmuuttajakäytöt Oikosulkumoottorit ovat erittäin nopeasti saatavilla, luotettavia ja omaavat erinomaisen hyötysuhteen. Moottorilla, joka on taajuusmuuttajakäytössä, on muitakin hyviä ominaisuuksia. Taajuusmuuttajakäytössä moottori voidaan käynnistää pehmeästi pienellä käynnistysvirralla ja nopeutta voidaan säätää sovelluksen tarpeisiin sopivaksi. Taajuusmuuttajat säätävät oikosulkumoottorin nopeutta prosessin mukaan ja säästävät huomattavasti sekä energiaa että ympäristöä. Kaikki moottorit eivät kuitenkaan sovi nopeussäätökäyttöön. Jos moottoria on tarkoitus käyttää yhdessä taajuusmuuttajan kanssa, sen suunnittelussa ja valinnassa on otettava huomioon monia eri seikkoja. ABB tarjoaa vakiomoottoreita sekä suoraan verkkokäyttöön (DOL)- että nopeussäätösovelluksiin. Vaativimmissa sovelluksissa suositellaan käytettäväksi ABB:n prosessimoottoreita. Seuraavat seikat on otettava huomioon, kun valitaan moottoria nopeussäätökäyttöön: 1. Mitoitus Taajuusmuuttajan syöttämä jännite tai virta ei ole puhtaasti sinimuotoista, jolloin moottorin häviöt, tärinä ja melu saattavat lisääntyä. Lisäksi häviöiden jakautumisessa tapahtuva muutos voi vaikuttaa moottorin lämpötilatasapainoon ja nostaa laakereiden lämpötilaa. Moottori on aina mitoitettava oikein taajuusmuuttajan mukana toimitettujen ohjeiden mukaan. ABB:n taajuusmuuttajien ja moottoreiden mitoitukseen on käytettävissä ABB:n DriveSize-mitoitusohjelmaa tai vastaavasti taajuusmuuttajan ja oikosulkumoottorin kuormitettavuuskäyriä. Kuvassa 3 on ABB:n ACS 600- ja ACS 800- taajuusmuuttajien kanssa käytettävien vakiomoottoreiden kuormitettavuuskäyrä. 2. Nopeusalue Taajuusmuuttajakäytössä moottorin pyörimisnopeus saattaa poiketa huomattavasti moottorin arvokilpeen leimatusta nimellispyörimisnopeudesta. Suuria nopeuksia käytettäessä on varmistettava, että ei ylitetä moottorin suurinta sallittua pyörimisnopeutta eikä myöskään käytettävän laitteen kriittistä nopeutta. Jos käyttönopeus ylittää moottorin nimellisnopeuden, seuraavat seikat on tarkistettava: Moottorin maksimimomentti Laakerirakenne Voitelu Tasapainotus Kriittiset nopeudet Akselitiivisteet Jäähdytys Puhaltimen melu Alla olevassa kuvassa 1 on annettu maksiminopeuksien ohjearvot vakiomoottorisarjan M3AA-moottoreille. Tarkat arvot saa pyynnöstä. Kuva1. Maksiminopeuksien ohjearvot alumiinirunkoisille vakiomoottoreille: Moottorikoko Nopeus r/min 2-napainen 4-napainen M3AA M3AA M3AA Alhaisella nopeudella puhaltimen jäähdytyskyky heikkenee, jolloin moottorin ja laakereiden lämpötila nousee. Erillisen vakionopeuspuhaltimen avulla alhaisten nopeuksien jäähdytyskykyä ja kuormitettavuutta voidaan parantaa. Myös voiteluaineen tarve on tärkeää tarkistaa alhaisia nopeuksia käytettäessä. 3. Voitelu Nopeussäätö vaikuttaa laakereiden lämpötilaan, mikä on otettava huomioon voitelumenetelmää ja -ainetta valittaessa. Esimerkiksi kestovoideltujen laakereiden käyttöikä voi olla huomattavasti lyhyempi kuin suorakäytössä. Lisätietoja on tämän esitteen tuotekohtaisissa luvuissa ja ABB:n pienjännitemoottoreiden käyttöoppaassa. 4. Eristyssuojaus Taajuusmuuttajan syöttöjännite aiheuttaa suuremman jänniterasituksen moottorin käämityksissä kuin sinimuotoinen syöttöjännite. Eristysmenetelmä ja mahdolliset suotimet on siten valittava käytetyn jännitteen, kaapelin pituuden ja taajuusmuuttajatyypin mukaan. Kun käytetään ABB:n pienjännitteisiä taajuusmuuttajia, on noudatettava kuvassa 2 annettuja valintakriteereitä. 5. Laakerivirrat Laakerijännitteitä ja -virtoja on vältettävä kaikissa moottoreissa. Jos esimerkiksi käytössä on vakiomallinen ABB-taajuusmuuttaja, jossa on IGBTkomponentit ja 6-pulssinen diodisyöttöyksikkö, eristettyjä laakereita ja/tai taajuusmuuttajan lähdössä olevia oikein mitoitettuja suotimia on käytettävä kuvassa 2 annettujen ohjeiden mukaisesti. (Muista vaihtoehdoista ja taajuusmuuttajatyypeistä saa lisätietoja ABB:ltä.) Tilattaessa on ilmoitettava, mitä vaihtoehtoa käytetään. Lisätietoja laakerivirroista ja -jännitteistä saa ABB:ltä. 1 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI
10 1 6. Kaapelointi, maadoitus ja EMC Taajuusmuuttaja asettaa joitakin lisävaatimuksia käytön kaapelointiin ja maadoitukseen. Moottori on kaapeloitava suojatuilla, symmetrisillä kaapeleilla ja tiivisteholkeilla, jotka muodostavat 360 liitännän (holkkeja kutsutaan myös EMC-tiivisteholkeiksi). Alle 30 kw moottoreissa voidaan myös käyttää epäsymmetrisiä kaapeleita, vaikka suojattujen kaapeleiden käyttö on aina suositeltavaa. Lisätietoja nopeussäädettyjen käyttöjen maadoituksesta ja kaapeloinnista on Grounding and cabling of the drive system -oppaassa (koodi: 3AFY R0125 REV A) ja ABB:n pienjännitemoottoreiden käyttöoppaassa. EMC-vaatimusten täyttämiseksi on käytettävä EMCerikoiskaapelia (-kaapeleita) sekä maadoittavaa tiivisteholkkiasennusta. Lisätietoja on taajuusmuuttajaoppaissa. Kelpoisuus Kuvassa 2 mainitut menetelmät koskevat tiettyjä vakiomoottoreita (ei korotetun tehon moottoreita), jotka on varustettu ABB-taajuusmuuttajilla (ACS 800). Lisätietoja muista vaihtoehdoista ja taajuusmuuttajatyypeistä saa ABB:ltä. Kuva 2. Nopeussäädettyjen käyttöjen eristyksen ja suodatuksen valintaperusteet Moottorin nimellisteho P N tai runkokoko P N < 100 kw P N 100 kw tai IEC 315 P N 350 kw IEC 400 U 500 V Vakiomoottori Vakiomoottori Vakiomoottori N + N-päässä eristetty laakeri + N-päässä eristetty laakeri + Common mode -suodin U 600 V Vakiomoottori Vakiomoottori Vakiomoottori N + du/dt-suodin + du/dt-suodin (kuristin) + N-päässä eristetty laakeri TAI + N-päässä eristetty laakeri + du/dt-filter Vahvennettu eristys TAI + Common mode -suodin Vahvennettu eristys TAI + N-päässä eristetty laakeri Vahvennettu eristys + N-päässä eristetty laakeri + Common mode -suodin U 690 V Vahvennettu eristys Vahvennettu eristys Vahvennettu eristys N + du/dt-suodin + du/dt-suodin (kuristin) + N-päässä eristetty laakeri + N-päässä eristetty laakeri + du/dt-suodin + Common mode -suodin du/dt-suodin (kuristin) Sarjakuristin. DU/dt-suodin alentaa vaihe- ja verkkojännitteiden muutosnopeutta ja siten myös käämitysten sisäistä jänniterasitusta. DU/dt-suotimet vähentävät myös nk. yhteismuotoisia virtoja ja laakerivirtoja. Lisätietoja on ABB:n ACS 600/ACS 800 du/ dt -suotimen valintaoppaassa. Common mode -suotimet Common mode -suotimet ovat rengasmaisia kuristinrenkaita. Nämä suotimet vähentävät nopeussäädetyissä käytöissä esiintyvää nk. yhteismuotoista virtaa ja alentavat siten laakerivirtariskiä. Common mode -suotimilla ei ole merkittävää vaikutusta moottorin liittimissä vaikuttaviin vaihe- ja verkkojännitteisiin. Eristetyt laakerit Vakiosovelluksissa käytetään laakereita, joissa on eristetyt laakeripinnat. Erikoissovelluksissa voidaan myös käyttää nk. hybridilaakereita eli laakereita, joissa on johtamattomat keraamiset kuulat. Kuva 3. Moottorin kuormitettavuus taajuusmuuttajilla ACS 600 ja ACS 800, kentänheikennyspiste 50 Hz Separate Erillistuuletin cooling Temperature Lämpenemä rise F- luokan mukaan Class F Huom! Voitelu- ja Note lubrication jännitetasot and voltage levels! Temperature Lämpenemä rise Class B-luokan B mukaan Frequency (Hz) Taajuus (Hz) 10 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit FI

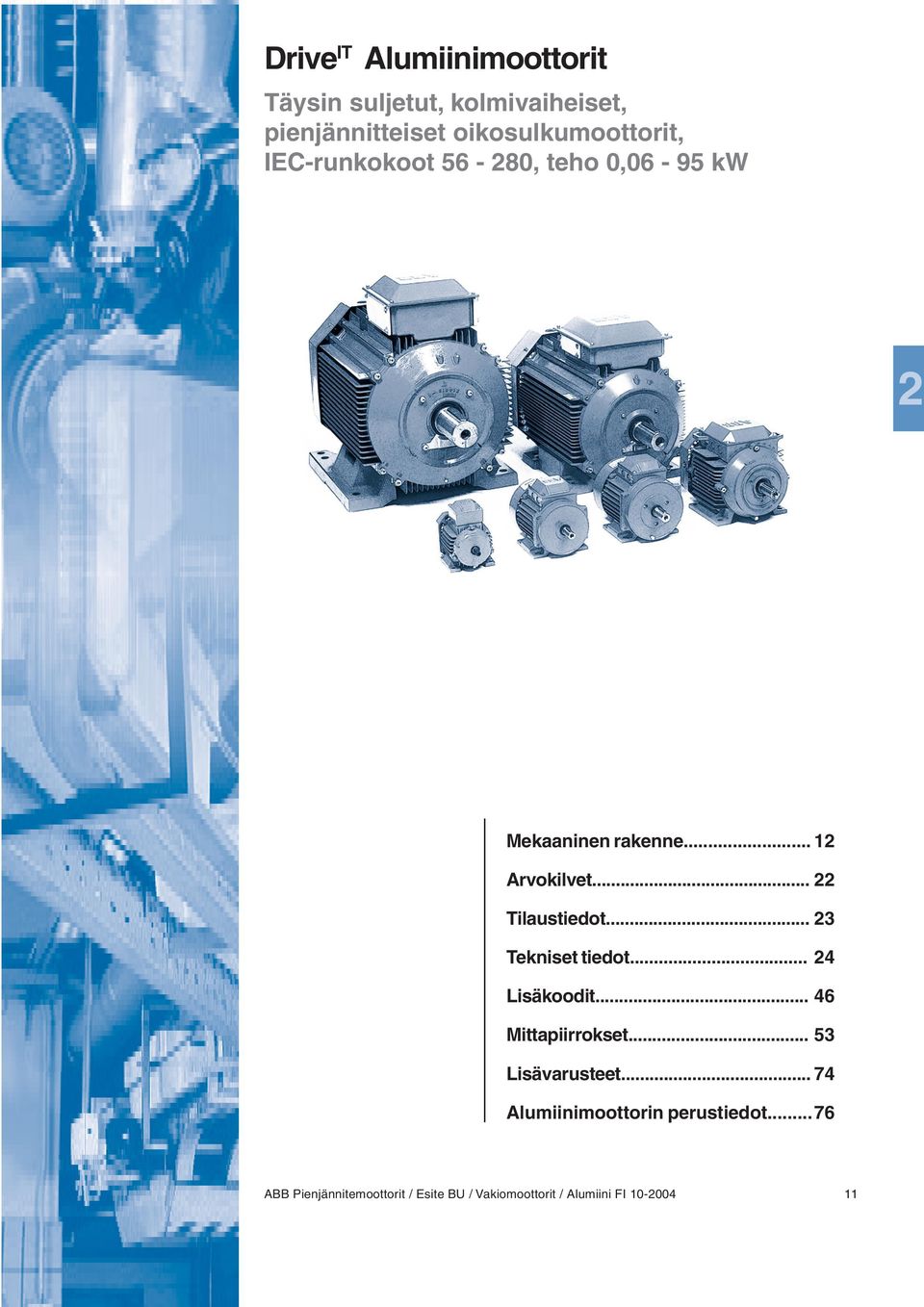

11 2 Drive IT Alumiinimoottorit Täysin suljetut, kolmivaiheiset, pienjännitteiset oikosulkumoottorit, IEC-runkokoot , teho 0,06-95 kw Mekaaninen rakenne Arvokilvet Tilaustiedot Tekniset tiedot Lisäkoodit Mittapiirrokset Lisävarusteet Alumiinimoottorin perustiedot...76 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
12 Mekaaninen rakenne Runko Moottorin runko, laakerikilvet ja jalat ovat korroosionkestävää alumiiniseosta, jossa on pieni kuparipitoisuus. Poikkeukset: Perusversioissa M2AA ja M3AA 250 SMA-2 jalat ovat valurautaa. Runkoossa M3AA 280 jalat ja D-pään laakerikilpi ovat valurautaa. Moottoreissa M3AA 250 SMB (2-napainen, korotettu teho) ja M3AA 280 (2-napainen) jalat ja laakerikilvet ovat valurautaa. Kokojen laippamoottoreiden laakerikilvet ovat valurautaa. 2 Vesireiät Moottorit, joita käytetään hyvin kosteissa tai märissä olosuhteissa ja etenkin jaksollisessa käytössä, on varustettava vesirei illä. Moottorin asennustavan mukaan ilmoitetaan IM-tunnus, esimerkiksi IM Moottoreiden vesirei issä on suljettavat muovitulpat (katso alla oleva kuva). Tulpat ovat auki, kun moottorit toimitetaan tehtaalta. Tarkista, että vesireiät ovat alaspäin, kun asennusasento poikkeaa normaalista vaakaasennosta. Pystyasennuksessa ylempi tulppa painetaan täysin kiinni. Hyvin pölyisessä ympäristössä molemmat tulpat on suljettava. Runkokoon moottoreissa on vakiona vesireiät moottorin D-päässä. Runkokoon moottoreissa on vesireiät sekä D-päässä että N-päässä. Jos asennustapa poikkeaa jalkamoottorin IM B3 -asennuksesta, mainitse tilattaessa lisäkoodi 066. Katso lisäkoodit 065, 066 ja 076 kohdassa Vesireiät. Kiinni Auki Auki Auki 12 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
13 Liitäntäkotelo Moottorikoot ja M2AA 200 Liitäntäkotelo on valmistettu alumiinista ja sijaitsee moottorin päällä. Kotelon alaosa on samaa kappaletta staattorin kanssa ja varustettu kahdella murrettavalla aukolla kotelon molemmilla puolilla. Runkokoon moottoreissa on myös kolmas pienempi aukko. Liitäntäkotelossa ei ole tiivisteholkkeja. Moottorikoot , paitsi M2AA 200 Liitäntäkotelo ja kansi on valmistettu syvävedetystä teräslevystä ja asennettu moottorin päälle. Kotelo on kiinnitetty moottoriin pulteilla eikä ole käännettävissä. Kotelo on samansuuruinen kokoluokissa Vakiomoottorin liitäntäkotelossa on kaksi FL 13 laippaaukkoa, yksi kummallakin puolella. Oikeanpuoleisessa aukossa (D-päästä katsottuna) on laippa, jossa on kaksi reikää M40-tiivisteholkeille. Toimitettaessa reiät on peitetty muovitulpilla. Tiivisteholkit eivät sisälly toimitukseen. Vasemmanpuoleisessa läpivientiaukossa on peitelaippa. Moottoreihin voidaan asentaa myös tavallista suurempi liitäntäkotelo (vakiona jännitekoodille S ja runkokoolle 280). Katso lisäkoodi 019 kohdassa Liitäntäkotelo. Kotelo lisää HD-mittaa 32 millimetrillä. Kotelossa on kaksi FL 21 -aukkoa. Oikeanpuoleisessa aukossa on laippa, jossa on kaksi reikää M63-tiivisteholkeille. Reiät on peitetty muovitulpilla. Tiivisteholkit eivät sisälly toimitukseen. Vasemmanpuoleisessa läpivientiaukossa on peitelaippa. Kotelo voidaan myös varustaa FL 13 -aukolla N-päätä kohti. Uusissa moottoreissa liitäntäkotelo voidaan asentaa vasemmalle tai oikealle puolelle. Katso lisäkoodit 021 ja 180 kohdassa Liitäntäkotelo. 2 Runkokoon liitäntäkotelo Runkokoon liitäntäkotelo Runkokoon liitäntäkotelo Liitännät Riviliittimessä on 6 liitintä kuparikaapelille. Liittimet on merkitty standardin IEC edellyttämällä tavalla. Runkokoon ja M2AA 200 liitäntäkotelo Liitäntäaukot Runkokoon , paitsi M2AA 200, liitäntäkotelo. Liitettävän Kiinnitys- kuparikaa- Moottorin Kaapeli- Liitäntä- ruuvin pelin maks. koko Aukko läpivienti tapa kierre ala, mm Läpivientiaukko 1 x M16 x 1.5 Riviliitin M x Pg Läpivientiaukko 2 x M20 x 1.5 Riviliitin M4 4 1 x Pg Läpivientiaukko 4 x M25 x 1.5 Riviliitin M Läpivientiaukko 2 x (M25 + M20) Kaapelikenkä M Läpivientiaukko 2 x (2 x M40 + M16) Kaapelikenkä M Läpivientiaukko 2 x (2 x M40 + M16) Kaapelikenkä M x FL 13 1 x (2 x M40 + M16) Kaapelikenkä M x FL 21 1 x (2 x M63 + M16) Kaapelikenkä M10 70 M2AA paitsi M2AA 200 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
14 2 Laakerit Moottoreissa on alla olevien taulukkojen mukaiset laakerit. Moottorit kestävät suuremman aksiaalivoiman kuormituksen, kun niissä on viistokuulalaakerit. On kuitenkin huomattava, että tällaisissa tapauksissa aksiaalivoima saa vaikuttaa vain yhteen suuntaan. Moottoreille, joissa on rullalaakerit, voidaan sallia suurempia säteisvoimia. Vakiorakenne, jossa urakuulalaakerit Vakiorakenteiset moottorit Moottorin Jalka- ja laippamoottori koko D-pää N-pää Z/C Z/C Z/C Z/C Z/C Z/C Z/C Z/C Z/C Z/C Z/C Z/C3 112 lyhyt Z/C Z/C3 112 pitkä Z/C Z/C3 132 lyhyt Z/C Z/C3 132 pitkä Z/C Z/C Z/C Z/C Z/C Z/C Z/C Z/C /C3 6210/C /C3 6210/C /C3 6212/C /C3 6212/C /C3 6213/C napainen 6315/C3 6213/C napainen 6316/C3 6213/C3 M2AA lyhyt: M2AA 112: M-2,M-4; M2AA 132: SA-2, SB-2, S-4, M-4 M3AA 112: M-6, M-8; M3AA 132: SA-2, S-4, S-6, MA-6, MB-6, S-8, M-8, S-kaksinopeuksinen pitkä: muut versiot Vaihtoehtoiset rakenteet: Rakenne, jossa rullalaakerit Rullalaakereita suositellaan käytettäväksi hihnakäytöissä moottorikokojen kanssa. Katso lisäkoodi 037 kohdassa Laakerointi ja voitelu. Moottorin koko D-pää N-pää 90 NU NU NU 309 ECP 180 NU 310 ECP 200 NU 312 ECP 225 NU 313 ECP 250 NU 315 ECP napainen NU 315 ECP napainen NU 316 ECP Rakenne, jossa viistokuulalaakerit Katso lisäkoodit 058 ja 059 kohdassa Laakerointi ja voitelu. Moottorin D-pää N-pää koko B 7204 B B 7205 B 112 lyhyt 7206 BE 7205 BE 112 pitkä 7206 BE 7206 BE 132 lyhyt 7208 BE 7206 BE 132 pitkä 7208 BE 7208 BE BE 7209 BE BE 7209 BE BE 7210 BE BE 7212 BE BE 7213 BE napainen 7315 BE 7213 BE napainen 7316 BE 7213 BE M2AA kysyttäessä lyhyt: M2AA 112: M-2,M-4; M2AA 132: SA-2, SB-2, S-4, M-4 M3AA 112: M-6, M-8; M3AA 132: SA-2, S-4, S-6, MA-6, MB-6, S-8, M-8, S-kaksinopeuksinen pitkä: muut versiot 14 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI

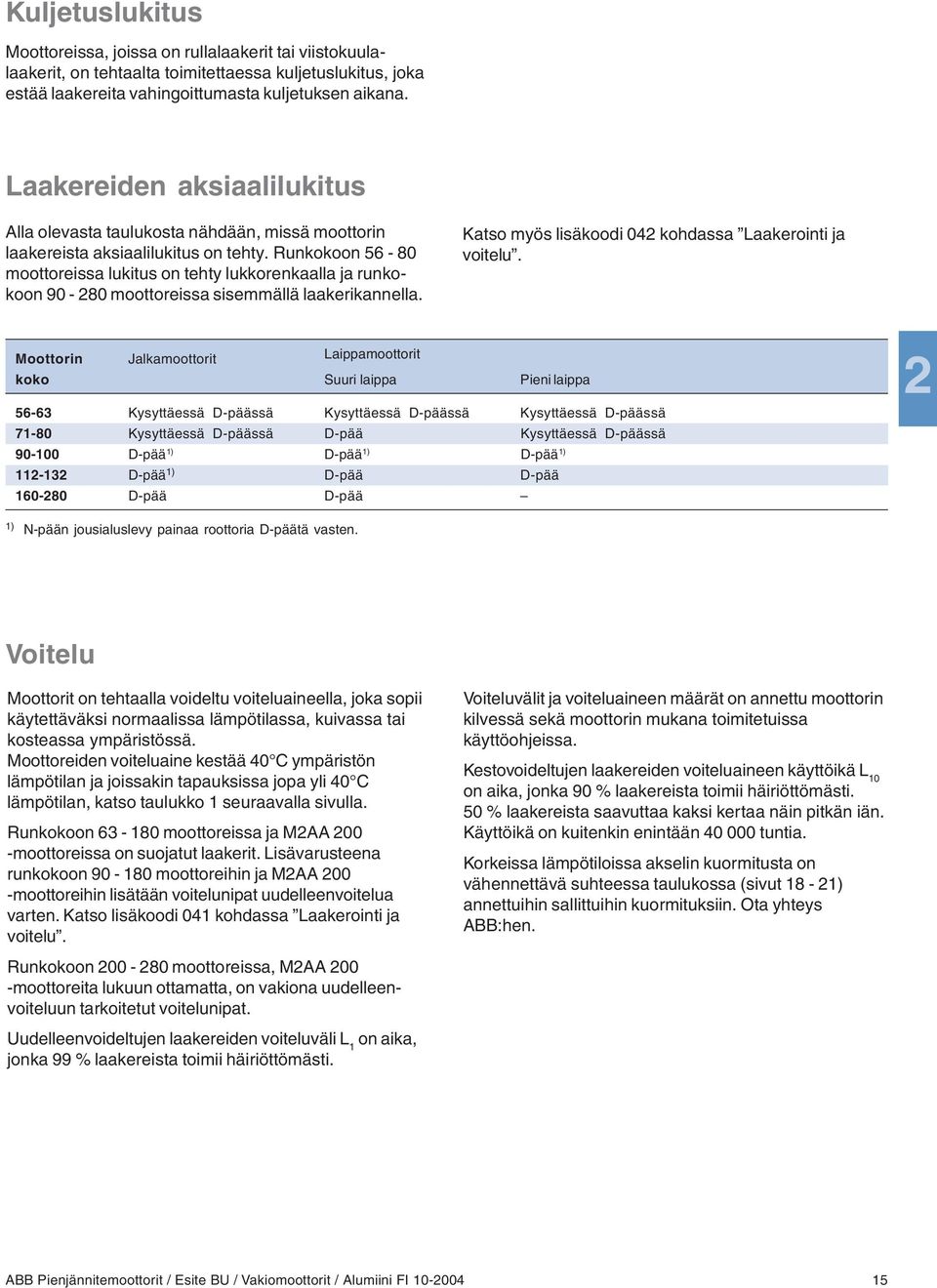

15 Kuljetuslukitus Moottoreissa, joissa on rullalaakerit tai viistokuulalaakerit, on tehtaalta toimitettaessa kuljetuslukitus, joka estää laakereita vahingoittumasta kuljetuksen aikana. Laakereiden aksiaalilukitus Alla olevasta taulukosta nähdään, missä moottorin laakereista aksiaalilukitus on tehty. Runkokoon moottoreissa lukitus on tehty lukkorenkaalla ja runkokoon moottoreissa sisemmällä laakerikannella. Katso myös lisäkoodi 042 kohdassa Laakerointi ja voitelu. Moottorin Jalkamoottorit Laippamoottorit koko Suuri laippa Pieni laippa Kysyttäessä D-päässä Kysyttäessä D-päässä Kysyttäessä D-päässä Kysyttäessä D-päässä D-pää Kysyttäessä D-päässä D-pää D-pää D-pää D-pää D-pää D-pää D-pää D-pää 2 N-pään jousialuslevy painaa roottoria D-päätä vasten. Voitelu Moottorit on tehtaalla voideltu voiteluaineella, joka sopii käytettäväksi normaalissa lämpötilassa, kuivassa tai kosteassa ympäristössä. Moottoreiden voiteluaine kestää 40 C ympäristön lämpötilan ja joissakin tapauksissa jopa yli 40 C lämpötilan, katso taulukko 1 seuraavalla sivulla. Runkokoon moottoreissa ja M2AA 200 -moottoreissa on suojatut laakerit. Lisävarusteena runkokoon moottoreihin ja M2AA 200 -moottoreihin lisätään voitelunipat uudelleenvoitelua varten. Katso lisäkoodi 041 kohdassa Laakerointi ja voitelu. Voiteluvälit ja voiteluaineen määrät on annettu moottorin kilvessä sekä moottorin mukana toimitetuissa käyttöohjeissa. Kestovoideltujen laakereiden voiteluaineen käyttöikä L 10 on aika, jonka 90 % laakereista toimii häiriöttömästi. 50 % laakereista saavuttaa kaksi kertaa näin pitkän iän. Käyttöikä on kuitenkin enintään tuntia. Korkeissa lämpötiloissa akselin kuormitusta on vähennettävä suhteessa taulukossa (sivut 18-2 annettuihin sallittuihin kuormituksiin. Ota yhteys ABB:hen. Runkokoon moottoreissa, M2AA 200 -moottoreita lukuun ottamatta, on vakiona uudelleenvoiteluun tarkoitetut voitelunipat. Uudelleenvoideltujen laakereiden voiteluväli L 1 on aika, jonka 99 % laakereista toimii häiriöttömästi. ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI

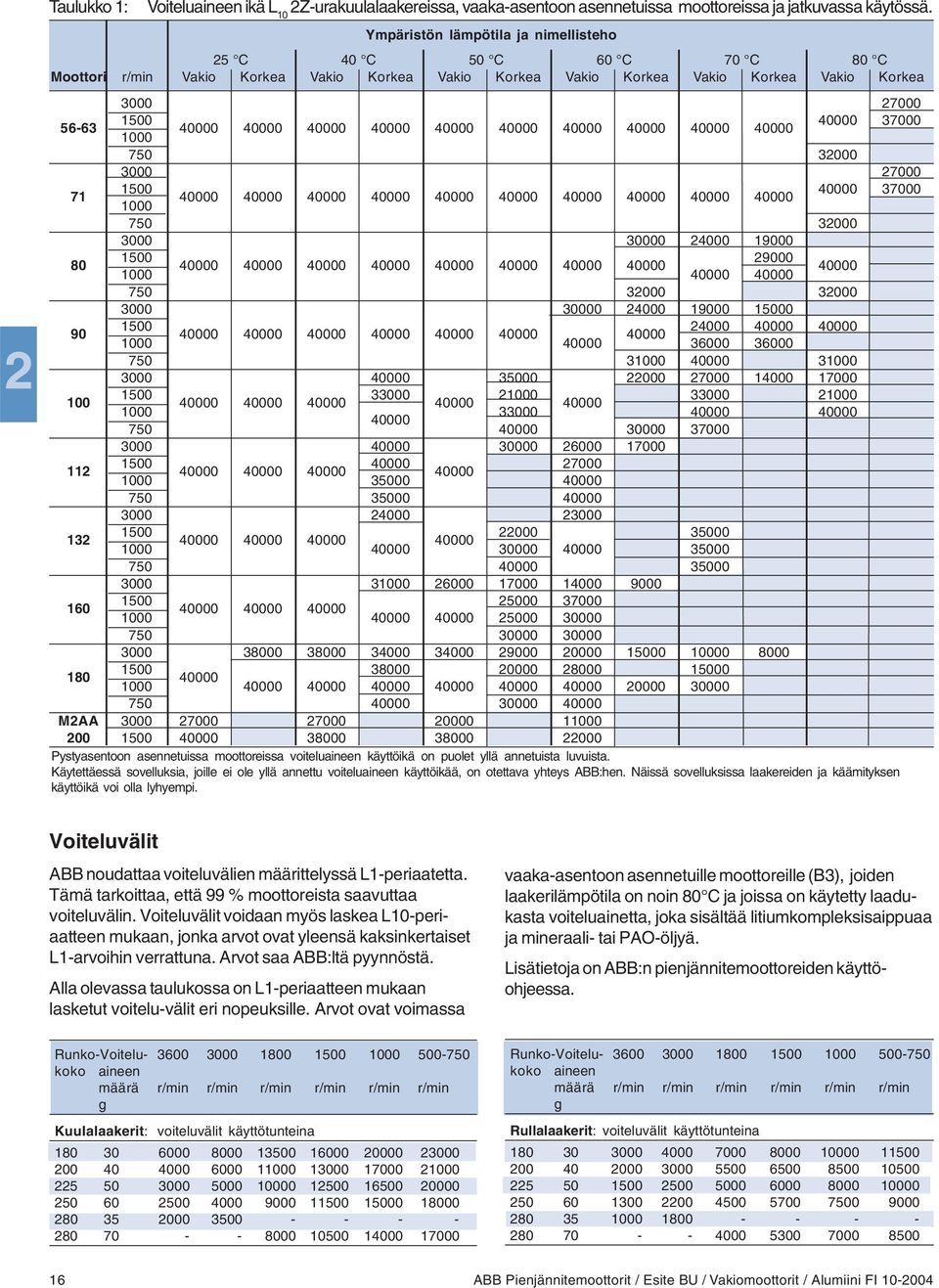

16 2 Taulukko 1: Voiteluaineen ikä L 10 2Z-urakuulalaakereissa, vaaka-asentoon asennetuissa moottoreissa ja jatkuvassa käytössä. Ympäristön lämpötila ja nimellisteho 25 C 40 C 50 C 60 C 70 C 80 C Moottori r/min Vakio Korkea Vakio Korkea Vakio Korkea Vakio Korkea Vakio Korkea Vakio Korkea M2AA Pystyasentoon asennetuissa moottoreissa voiteluaineen käyttöikä on puolet yllä annetuista luvuista. Käytettäessä sovelluksia, joille ei ole yllä annettu voiteluaineen käyttöikää, on otettava yhteys ABB:hen. Näissä sovelluksissa laakereiden ja käämityksen käyttöikä voi olla lyhyempi. Voiteluvälit ABB noudattaa voiteluvälien määrittelyssä L1-periaatetta. Tämä tarkoittaa, että 99 % moottoreista saavuttaa voiteluvälin. Voiteluvälit voidaan myös laskea L10-periaatteen mukaan, jonka arvot ovat yleensä kaksinkertaiset L1-arvoihin verrattuna. Arvot saa ABB:ltä pyynnöstä. Alla olevassa taulukossa on L1-periaatteen mukaan lasketut voitelu-välit eri nopeuksille. Arvot ovat voimassa vaaka-asentoon asennetuille moottoreille (B3), joiden laakerilämpötila on noin 80 C ja joissa on käytetty laadukasta voiteluainetta, joka sisältää litiumkompleksisaippuaa ja mineraali- tai PAO-öljyä. Lisätietoja on ABB:n pienjännitemoottoreiden käyttöohjeessa. Runko-Voitelu koko aineen määrä r/min r/min r/min r/min r/min r/min g Kuulalaakerit: voiteluvälit käyttötunteina Runko-Voitelu koko aineen määrä r/min r/min r/min r/min r/min r/min g Rullalaakerit: voiteluvälit käyttötunteina ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
17 Sallittu akselin kuormitus Hihnapyörän halkaisija Kun laakereiden haluttu kestoikä on määritelty, pienin sallittu hihnapyörän halkaisija voidaan laskea F R :n avulla seuraavan kaavan mukaan: D = 1, K P n F R Laakereiden kestoikä Laakerin nimellinen kestoikä on ikä, jonka 90 % samanlaisista laakereista odotetaan saavuttavan tai ylittävän; 50 % laakereista saavuttaa jopa viisi kertaa näin pitkän kestoiän. Laakereiden kestoikä riippuu monista eri tekijöistä, kuten laakereiden kuormituksesta, moottorin nopeudesta, käyttölämpötilasta ja voiteluaineen laadusta. Eri moottorikokojen sallitut säteis- ja aksiaalivoimat on esitetty seuraavien sivujen taulukoissa. Taulukko koskee 50 Hz:n moottoreita. 60 Hz:n moottoreiden ja/tai muiden moottoreiden laakereiden kestoiät muuttuvat oikealla olevan taulukon mukaan. jossa: D = hihnapyörän halkaisija, mm P = tehontarve, kw n = moottorin pyörimisnopeus, r/min. K = hihnapyörän kerroin, riippuu hihnan tyypistä ja käyttötavasta. Tavallinen arvo kiilahihnoille on K = 2,5 = sallittu säteisvoima taulukkojen mukaan F R Taulukon arvoissa otetaan huomioon vain säteisvoima tai aksiaalivoima. Samanaikaisesti vaikuttavien säteisja aksiaalivoimien sallimat kuormitukset toimitetaan pyynnöstä. Säteisvoiman oletetaan kohdistuvan moottorin akselin päähän. Sallittu voima, kun laakereiden kestoikä tai syöttötaajuus muuttuu Laakereiden kestoikä (h) Sallittu voima, prosentteina 50 Hz 60 Hz taulukoiden arvosta % tunnin arvosta % tunnin arvosta % tunnin arvosta % tunnin arvosta 2 Sallitut säteisvoimat Oikealla olevassa taulukossa sallitut säteisvoimat on annettu newtoneina olettaen, että aksiaalivoima on nolla. Samanaikaisesti vaikuttavien aksiaali- ja säteisvoimien sallimat kuormitukset toimitetaan pyynnöstä. Laakereiden kestoiät L 10 on laskettu SKF:n uuden laakereiden kestoikää koskevan teorian (L10 aah ) mukaan, jossa otetaan huomioon myös voiteluaineen puhtaus. Riittävä voitelu on välttämätön edellytys oikealla olevan taulukon arvoille. Jos säteisvoima on pisteiden X 0 ja X max välillä, sallittu säteisvoima F R voidaan laskea seuraavalla kaavalla: X F R = F X0 - (F X0 - F Xmax ) E E = akselinpään pituus vakiomoottorissa F R X F X max F X 0 Kuulalaakerit Akselin Vakiorakenne, jossa pään urakuulalaakerit Moottorin Napa- pituus tuntia tuntia koko luku E (mm) FX 0 (N) FX max (N) FX 0 (N) FX max (N) Vakiorakenne, jossa 63-sarjan laakerit D-päässä. ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
18 Sallitut säteisvoimat Moottorikoot Kuulalaakerit Rullalaakerit Vakiorakenne, Vaihtoehtoinen rakenne, Vaihtoehtoinen rakenne, jossa urakuulalaakerit jossa 63-sarjan laakerit jossa rullalaakerit Akselin- pään tuntia tuntia tuntia tuntia tuntia tuntia Moottorin Napa- pituus koko luku E (mm) FX 0 (N) FX max (N) FX 0 (N) FX max (N) FX 0 (N) FX max (N) FX 0 (N) FX max (N) FX 0 (N) FX max (N) FX 0 (N) FX max (N) M MB SA SB SC S M MB S MA MB MC S M MB MA M L LB M ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI

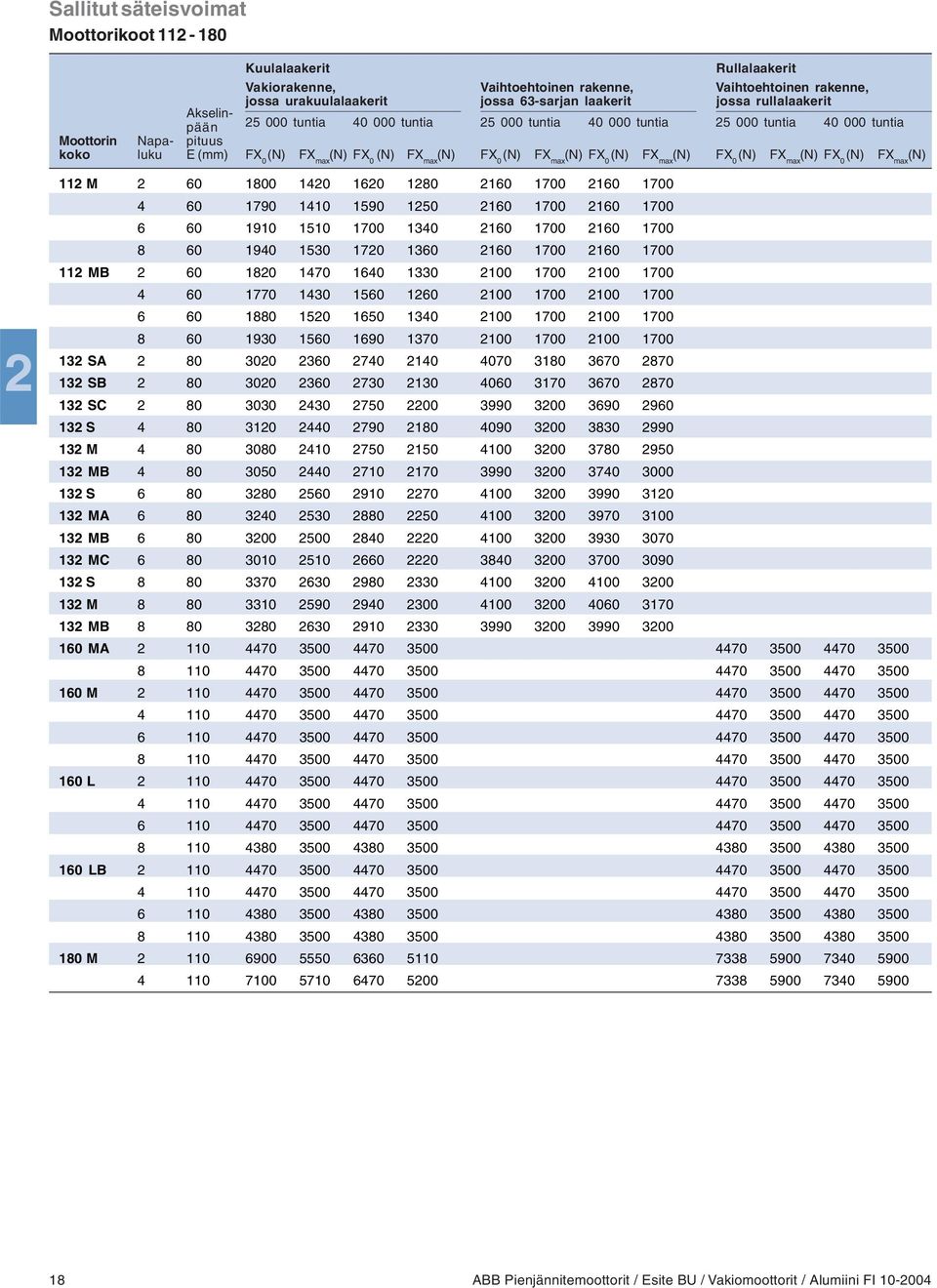

19 Sallitut säteisvoimat Moottorikoot Kuulalaakerit Rullalaakerit Vakiorakenne, jossa Vaihtoehtoinen rakenne, Akselin- urakuulalaakerit jossa rullalaakerit pään tuntia tuntia tuntia tuntia Moottorin Napa- pituus koko luku E (mm) FX 0 (N) FX max (N) FX 0 (N) FX max (N) FX 0 (N) FX max (N) FX 0 (N) FX max (N) 180 L LB M2AA M3AA 200 MLA M3AA 200 MLB M3AA 200 MLC SMA SMB SMC SMA SMB SMA SMB ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI

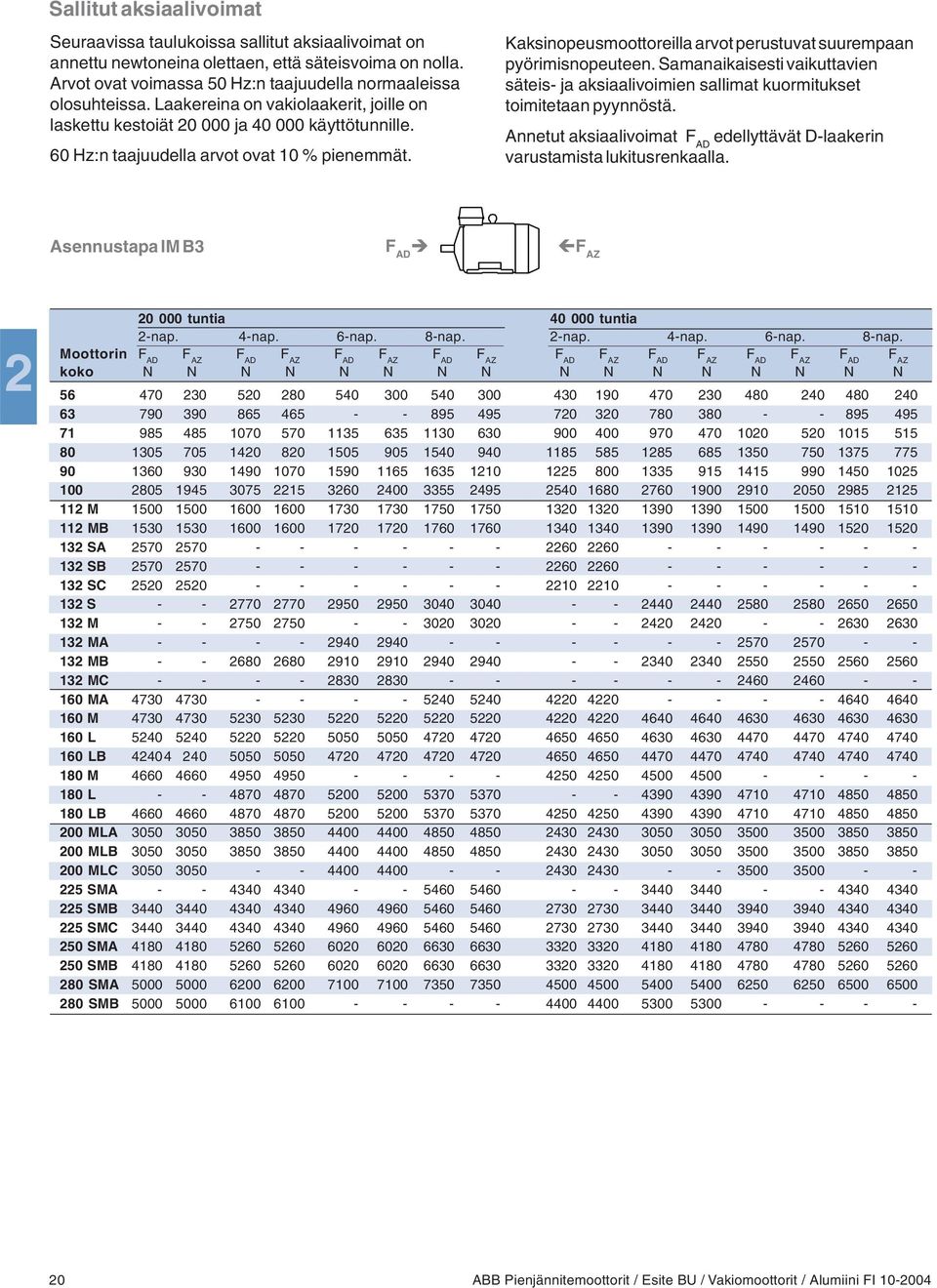

20 Sallitut aksiaalivoimat Seuraavissa taulukoissa sallitut aksiaalivoimat on annettu newtoneina olettaen, että säteisvoima on nolla. Arvot ovat voimassa 50 Hz:n taajuudella normaaleissa olosuhteissa. Laakereina on vakiolaakerit, joille on laskettu kestoiät ja käyttötunnille. 60 Hz:n taajuudella arvot ovat 10 % pienemmät. Kaksinopeusmoottoreilla arvot perustuvat suurempaan pyörimisnopeuteen. Samanaikaisesti vaikuttavien säteis- ja aksiaalivoimien sallimat kuormitukset toimitetaan pyynnöstä. Annetut aksiaalivoimat F AD edellyttävät D-laakerin varustamista lukitusrenkaalla. Asennustapa IM B3 F AD F AZ tuntia tuntia 2-nap. 4-nap. 6-nap. 8-nap. 2-nap. 4-nap. 6-nap. 8-nap. Moottorin F AD F AZ F AD F AZ F AD F AZ F AD F AZ F AD F AZ F AD F AZ F AD F AZ F AD F AZ koko N N N N N N N N N N N N N N N N M MB SA SB SC S M MA MB MC MA M L LB M L LB MLA MLB MLC SMA SMB SMC SMA SMB SMA SMB ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
21 Sallitut aksiaalivoimat F AZ Asennustapa IM V1 F AD tuntia tuntia 2-nap. 4-nap. 6-nap. 8-nap. 2-nap. 4-nap. 6-nap. 8-nap. Moottorin F AD F AZ F AD F AZ F AD F AZ F AD F AZ F AD F AZ F AD F AZ F AD F AZ F AD F AZ koko N N N N N N N N N N N N N N N N M MB SA SB SC S M MA MB MC MA M L LB M L LB MLA MLB MLC SMA SMB SMC SMA SMB SMA SMB ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
22 Arvokilvet Runkokoon yksinopeusmoottorit on merkitty 50 ja 60 Hz:n jännitekoodeilla S ja D. Jännitealueiden virta-arvot on eritelty arvokilvessä. Arvo on korkein virta, joka voi esiintyä jännitealueella annetulla teholla. Arvokilvessä annettu tehokerroin ja nopeus ovat voimassa 400 V 50 Hz ja 460 V 60 Hz jännitealueilla. Runkokoon yksinopeusmoottorit on merkitty 50 ja 60 Hz:n jännitekoodeilla S ja D. Arvokilpi on taulukkomuotoinen ja siinä on annettu virta, tehokerroin ja pyörimisnopeus kuudelle jännitteelle. Moottorikoot Moottorikoko 80 2 ABB Motors Cl. F IP55 IEC 34 Motor 3 M2VA 63 B-4 3GVA ASA 017/1229A00 cosϕ 0,66/0,64 Hz r/min kw V Y/ V Y/ Moottorikoot Moottorikoot Moottorikoot ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
23 Tilaustiedot Tilausesimerkki Tilattaessa on ilmoitettava vähintään tässä esimerkissä annetut tiedot. Moottorin tuotekoodi muodostuu seuraavista osista: Moottorin koko Moottorin tyyppi M3AA 112 MB Napaluku 4 Asennustapa (IM-koodi) IM B3 (IM 100 Nimellisteho 5,5 kw Tuotekoodi 3GAA ACD Lisäkoodit tarvittaessa A B C D, E, F M3AA 112 MB 3GAA ADC, 122, 043, jne. Tuotekoodin sisältö Kohdat 1-4 3GAA/3GVA = Täysin suljettu, puhallinjäähdytteinen alumiinirunkoinen oikosulkumoottori Kohta 4 Roottorin tyyppi A = Oikosulkumoottori Kohdat 5 ja 6 IEC-runko 05 = = = = = = = = = = = = = = Kohta 7 Napaparit 1 = 2-napainen 2 = 4-napainen 3 = 6-napainen 4 = 8-napainen 5 = 10-napainen 6 = 12-napainen 7 = > 12-napainen 8 = Kaksinopeusmoottorit 9 = Moninopeusmoottorit Kohdat 8-10 Juokseva numero Kohta 11 - (viiva) Tuotekoodia täydentävät kirjainkoodit - yksinopeusmoottorit A B C D E F Moottorin tyyppi Moottorin koko Tuotekoodi Asennus Jännite ja taajuus Sukupolvi ja lisäkoodit Kohta 12 Asennustapa A = Jalkamoottori B = Laippamoottori. Suuri laippa, läpimenevät reiät. C = Laippamoottori. Pieni laippa, kierrereiät. F = Jalka- ja laippamoottori. Erikoislaippa. H = Jalka- ja laippamoottori. Suuri laippa, läpimenevät reiät. J = Jalka- ja laippamoottori. Pieni laippa, kierrereiät. N = Laippamoottori (valurautalaippa) P = Jalka- ja laippamoottori (valurautalaippa) V = Laippamoottori. Erikoislaippa. Kohta 13 Jännite ja taajuus: Katso alla olevat taulukot Kohta 14 Sukupolvi A,B,C... = Sukupolvikoodi, jonka jälkeen lisäkoodit 2 Jännitteen ja taajuuden kirjainkoodit Suora käynnistys tai -kytkennällä, myös Y/ -käynnistys Moottori- S D H E F T U X koko 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz V VY V V V 500 VY 660 V 1 ) 690 V 1 ) VY VY V V V 415 V 500 V 500 VY 660 V 690 V VY VY VY - M2AA V V V VY VY - M3AA , 230 V - 380,400,415V 440 V 415 V 500 V 500 VY 660 V 690 V 380,400,415 VY 440 VY 660, 690 VY - 1 ) Kysyttäessä Tuotekoodia täydentävät kirjainkoodit - kaksinopeusmoottorit Jännitteen ja taajuuden kirjainkoodit Moottorikoko A S B D H E X V V V 500 V V V V 500 V V 230 V 380 V 400 V 415 V 500 V Muu nimellisjännite tai taajuus, maks. 690 V Muu nimellisjännite, liitäntä tai taajuus, maks. 690 V ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
24 Alumiinimoottorit Täysin suljetun, kolmivaiheisen oikosulkumoottorin tekniset tiedot IP 55 IC 411 Eristysluokka F, lämpenemisluokka B Hyötysuhde Teho- Virta Momentti Täysi 3/4 kerroin I N I s T N T s T max Teho Moottorin Tuotekoodi Nopeus kuorma kuorma cos ϕ kw tyyppi r/min 100% 75% 100% A I N Nm T N T N r/min = 2-napainen 400 V 50 Hz Vakiorakenne 0.09 M2VA 56 A 3GVA M2VA 56 B 3GVA M2VA 63 A 3GVA M2VA 63 B 3GVA M2VA 63 BB 3GVA M2VA 71 A 3GVA M2VA 71 B 3GVA M2VA 71 BB 3GVA M2VA 71 BC 3GVA M2VA 80 A 3GVA M2VA 80 B 3GVA M2VA 80 C 3GVA M2AA 90 S 3GAA E M2AA 90 L 3GAA E M2AA 100 L 3GAA E M2AA 112 M 3GAA A M2AA 132 SA 3GAA A M2AA 132 SB 3GAA A M2AA 160 MA 3GAA A M2AA 160 M 3GAA A M2AA 160 L 3GAA A M2AA 180 M 3GAA A M2AA 200 LA 3GAA A M2AA 200 L 3GAA A M2AA 225 M 3GAA A M2AA 250 M 3GAA A Kysyttäessä. Korotettu teho. Runkokoon korotetun tehon moottorit löytyvät sivulta 28. Tuotekoodin -merkit täydennetään asennus-, jännite-, taajuus- ja sukupolvikoodilla (katso sivu Tilaustiedot ). 24 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
25 Alumiinimoottorit Täysin suljetun, kolmivaiheisen oikosulkumoottorin tekniset tiedot IP 55 IC 411 Eristysluokka F, lämpenemisluokka B Hitaus- Äänen- Hyöty- Teho- Virta Hyöty- Teho- Virta momentti paine- Teho Moottorin Nopeus suhde kerroin I N Nopeus suhde kerroin I N J = ¼ GD 2 Paino taso L P kw tyyppi r/min % cos ϕ A r/min % cos ϕ A kgm 2 kg db(a) 3000 r/min = 2-napainen 380 V 50 Hz 415 V 50 Hz Vakiorakenne 0.09 M2VA 56 A M2VA 56 B M2VA 63 A M2VA 63 B M2VA 63 BB M2VA 71 A M2VA 71 B M2VA 71 BB M2VA 71 BC M2VA 80 A M2VA 80 B M2VA 80 C M2AA 90 S M2AA 90 L M2AA 100 L M2AA 112 M M2AA 132 SA M2AA 132 SB M2AA 160 MA M2AA 160 M M2AA 160 L M2AA 180 M M2AA 200 LA M2AA 200 L M2AA 225 M M2AA 250 M Muuntokerroin Muuntokerroin virralle jännitteen poiketessa nimellisjännitteestä 400 V 50 Hz. Moottorit käämitetty jännitteelle (f = 50 Hz): Kerroin Moottorit käämitetty jännitteelle (f = 50 Hz): Kerroin 220 V V V V V V 0.58 ABB Pienjännitemoottorit / Esite BU / Vakiomoottorit / Alumiini FI
