1 ROVANIEMEN KAUPUNKI / STRATEGINEN KAAVOITUS Rovaniemen kaupungin 4. kaupunginosan Metsäruusun asemakaava-alueen maaperäselvitys Raportti FCG SUUNNITTELU JA TEKNIIKKA OY P4

2 Raportti () Sisällysluettelo JOHDANTO... SIJAINTI JA PERUSTIEDOT... TUTKIMUKSET... 4 POHJASUHTEET Yleistä Maaperä ja kallioperä Pohjavesi ja vesistö ALUEEN RAKENNETTAVUUS Yleistä huomioitavaa rakentamisessa Alueellinen stabiliteetti PERUSTAMINEN, KAIVANNOT JA ROUTASUOJAUS Yleistä Rakennukset Katu- ja piha-alueet Putkijohdot Täytöt ja pengerrykset Kaivannot Routivuus ja routasuojaus YHTEENVETO JA JATKOTOIMENPITEET... 0 LIITTEET LIITE : Pohjatutkimuskartta GEO P LIITE : Pohjatutkimusleikkaukset A E GEO P LIITE : Rakennettavuuskartta GEO P LIITE 4: Kairausdiagrammit ja laboratoriolomakkeet LIITE 5: Maatutkaluotausten pituusleikkaukset, linjat -8 FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

3 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti () Rovaniemen kaupungin 4. kaupunginosan Metsäruusun asemakaava-alueen maaperäselvitys JOHDANTO Rovaniemen kaupungin strategisen kaavoituksen toimeksiannosta FCG Suunnittelu ja Tekniikka Oy on laatinut Metsäruusun / 4. kaupunginosan asemakaava-alueen maaperäselvityksen. Maaperäselvityksen taustalla on alueella käynnistyvä asemakaavan muutostyö. Maaperäselvityksen tarkoituksena on antaa yleisarvio alueen pohjasuhteista ja niiden vaihteluista. Lisäksi selvityksessä arvioidaan suunnittelualueen rakennettavuutta sekä esitetään suosituksia alueen jatkosuunnittelua varten. Maaperäselvitys perustuu kunnalta saatuihin lähtötietoihin sekä syksyllä 07 tehtyihin pohjatutkimustuloksiin ja maatutkaluotauksiin. Selvityksessä on lisäksi hyödynnetty Maanmittauslaitoksen tuottamaa maaperäaineistoa. Tehdyt tulokset on esitetty koordinaattijärjestelmässä ETRS-GK6 ja korkeusjärjestelmässä N000. FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

4 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti () SIJAINTI JA PERUSTIEDOT Rovaniemen 4. kaupunginosa Metsäruusu sijaitsee Pöykkölässä, Pöy- liövaaran pohjoispuolella noin kolme kilometriä Rovaniemen keskustasta a etelään. Suunnittelualue rajoittuu pohjoisessa Kemijokeen, itäpuolella Ranuantiehen, eteläpuolella Pöyliövaaraan / Kemijoen itäpuolentiehen ja länsipuolella rajaus kulkee Keskiojantien itäpuolella.. Kaava-alueen pinta-ala on noin,5 ha. Kuva. Metsäruusunn asemakaava-alue. Ote Rovaniemen kaupungin tarjous- pyynnön liitteen l työohjelmastaa koskien Rovaniemen kaupungin 4. kaupun- ginosan Metsäruusun asemakaava-alueen maaperäselvitystä. TUTKIMUKSET. Pohjatutkimukset Metsäruusun asemakaava-alueelle tehtiin pohjatutkimuksia syyskuun 07 aikana. Tutkittavien pisteiden paikat määritettiin ennakkoon teh- dyn pohjatutkimusohjelman mukaisesti. Pohjatutkimusohjelman laatimi- sessa hyödynnettiinn aikaisempia tutkimuksia, geologisen tutkimuslaitok- sen maaperäkarttoja sekä alueen korkeustietoja. Tutkimuspisteet sijoi- tettiin em. seikat huomioiden kattavasti koskien k koko suunnittelualuetta. Tutkimuksia tehtiin yhteensä 6 tutkimuspisteestä. Pohjatutkimuksina tehtiin seuraavia tutkimuksia: - 6 kpl painokairauksia, - tutkimuspisteestä otettiin häiriintyneitä maanäytteitä metrin välein kolmen (P00) ja neljän (P008) metrin syvyyteen. Häiriintyneistä maanäytteistä määritettiinn laboratoriossa vesipitoisuus ja rakeisuus. Maanäytteiden tutkimuslomakkeet on esitetty liitteessä 4. FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinkii

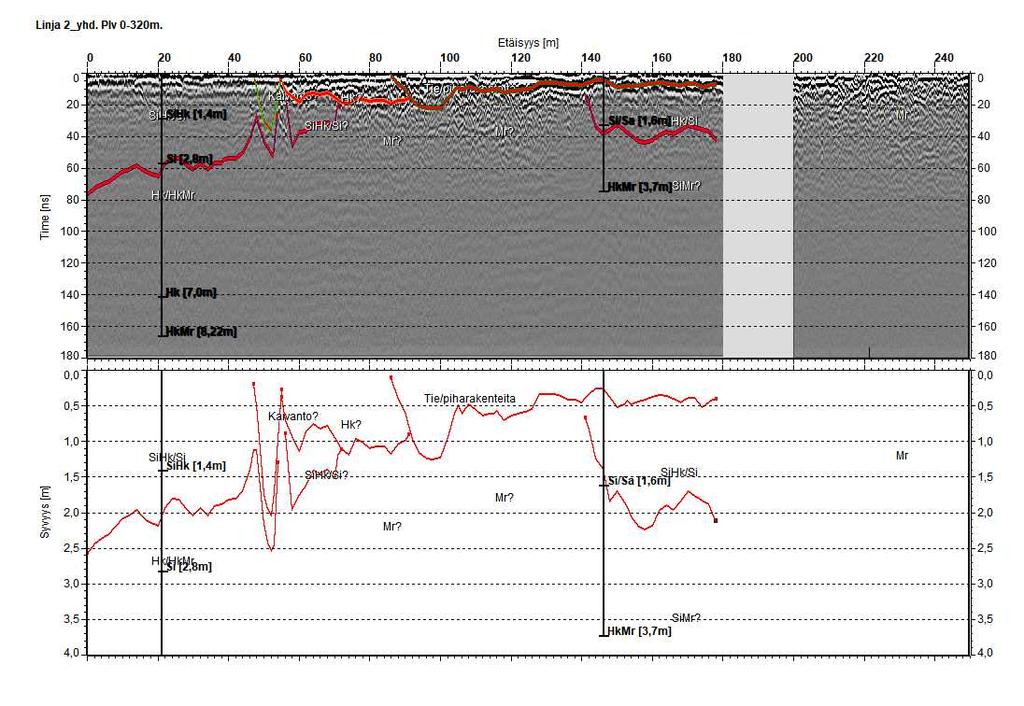

5 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti () Tutkimuspisteet on esitetty liitteenä olevassa pohjatutkimuskartassa GEO 50 ja geoteknisissä leikkauspiirustuksissa GEO Maatutkaluotaukset Pohjatutkimusten yhteydessä tehtiin maatutkaluotauksia maaperän kerrosrakenteen ja sen vaihtelujen selvittämiseksi. Maatutkaluotaukset tehtiin käyttäen Road Consulting Oy:n SIR laitetta ja taajuutena käytettiin 00 MHz. Maatutkaluotauksia tehtiin yhteensä 9:stä linjasta eri puolille suunnittelualuetta, joiden tarkoituksena antaa yleiskuvaa maaperän kerrosten vaihteluista. Maatutkaluotausten tärkeimpänä tietona tässä tutkimuksissa oli saada kiinni hienoaineispitoisten maalajien rajapintaa. Lisäksi pyrittiin saamaan kiinni kalliota niillä kohdilla, millä se oli riittävällä tarkkuudella mahdollista. 4 POHJASUHTEET 4. Yleistä Tutkimusten lähtöaineistona käytetyn geologian tutkimuskeskuksen maaperäkarttojen (ote kuvassa ) perusteella suunnittelualue sijoittuu etelä- ja itäosastaan hiekkamoreenialueelle (kuvassa ruskea). Moreenialueiden välissä sijaitsevan vesialueen ympärillä on havaittavissa lisäksi hiesu/siltti (kuvassa violetti) alueita ja Kemijoen rannassa karkeaa hietaa (kuvassa keltainen). Alueen maaperäkartta on esitetty kuvassa, jossa suunnittelualueen rajaus on esitetty punaisella pistekatkoviivalla. Suunnittelussa hyödynnetyt kairaukset on myös esitetty kartalla. FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

6 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti 4 () Kuva. Suunnittelualueen maaperäkartta. Alueen rajaus on esitetty punaisella pistekatkoviivalla. Suunnittelualue on laaja ja täten myös alueen topografia vaihtelee. Pöyliövaaran reunalla kaava-alueen korkeimmat moreeni-alueet nousevat tasolle noin +9 m mpy ja matalimmillaan alueen maanpinta on Kemijoen rannassa sekä kaava-alueen keskiosan vesialueen ympärillä tasolla noin +75 m mpy. Pohjatutkimuskartassa ja leikkauspiirustuksissa esitetty alueen maanpintamalli on laadittu maanmittauslaitoksen laserkeilausaineistosta, jota on harvennettu selkeyden vuoksi noin 4 metrin pisteverkkoon. 4. Maaperä ja kallioperä Suunnittelualueen koko on laajimmillaan noin 0,9 km x 0,7 km. Maanpinta vaihtelee alueittain lähes 0 metriä. Tehtyjen kairausten lähtötaso (maanpinta) on sijoittunut välille +75,9 +86,6. Alueen maaperä koostuu tehtyjen pohjatutkimusten, maatutkaluotausten ja geologisen tutkimuslaitoksen maaperäkarttojen perusteella pääosin kahdesta hallitsevasta maalajialueesta, joiden perusteella alue on jaettu kahteen rakennettavuusalueeseen. Alue. Hiekkamoreeni/moreeni. Kaava-alueen eteläosassa Kemijoen itäpuolentien eteläpuolella sekä toisaalta itäosassa FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

7 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti 5 () Kaarnikkapolun ja Elokadun omakotitaloalueen laitamilla hallitsevin maalaji on moreeni, joka erottuu selvästi myös tehdyissä pohjatutkimuksissa. Kemijoen itäpuolentien eteläpuolella moreenikerrokset ovat tiiviitä koko kairaussyvyydeltä. Moreenikerroksien yläpuolisen pintahumuksen paksuus ohenee mentäessä ylöspäin Pöyliövaaran suuntaan, ollen vaaran rinteellä noin 0, m ja alaosassa noin metrin luokkaa. Pöyliövaaran reunalla maaperä on paikoin kivistä ja varmistettu kallionpinta on havaittu tutkimuspisteessä P05 7,6 metrin syvyydessä maanpinnasta tasolla +,97. Kaava-alueen itäosassa moreenikerrokset ovat kairausten perusteella tiiviitä, mutta moreenialueen reunamilla niissä esiintyy paikoin pintaosassa löyhempiä silttisiä/hiekkaisia kerroksia. Alue. Siltti (Geotekninen maalaji)/ hiesu (Rakennustekninen maalaji). Alueen etelä- ja itäosien moreenialueiden välissä sijaitsevan vesialueen ympärillä sekä Kemijoen rannan läheisyydessä esiintyy hienoainespitoisia silttisiä maalajialueita. Alueella maalajit vaihtelevat siltistä, hiekkaiseen silttiin ja silttiseen hiekkaan. Hienoaineispitoisen silttikerroksen paksuus on pääosin noin kahden metrin luokkaa, mutta ulottuu kaava-alueen länsiosassa syvemmälle noin neljään metriin. Kemijoen ranta-alueella esiintyy silttikerrosten alapuolella paikoin löyhää tai hienoa hiekkaa, jonka paksuus on enimmillään noin kuusi metriä. Siltti- ja hiekkakerrosten alapuolella on tiivis moreeni, jossa kairaukset ovat päättyneet tiiviiseen maakerrokseen. Paksujen ja märkien hienohiekkakerrosten kohdalla maaperä on vedestä johtuen löyhää ja painokairaukset ovat edenneet painamalla. Silttisille alueille suositellaan tehtäväksi tarkempia tontti- /aluekohtaisia tutkimuksia rakennussuunnittelun aikana maaperän vaihteluiden selvittämiseksi. Lähtötietona voidaan käyttää tässä rakennettavuusselvityksessä käytettyjä tutkimuksia. Tutkimusten yhteydessä on otettu häiriintyneitä maanäytteitä noin metrin välein tutkimuspisteistä P00 ja P008. Häiriintyneiden maanäytteiden perusteella maaperä on määritetty pisteessä P00 hiekkaiseksi siltiksi syvyysvälillä 0-,6 metriä ja hiekaksi syvyysvälillä,6-,0 metriä. Tehtyjen kairausten mukaan hiekkakerroksen voidaan arvioida jatkuvan myös syvemmälle noin kahdeksan metrin syvyydelle maanpinnasta, jossa maalaji vaihtuu tiiviiksi moreeniksi. Silttisen kerroksen määritetty vesipitoisuus on ollut 0,6,8 % ja hiekan 0,4 %. Häiriintyneiden maanäytteiden perusteella maaperä on määritetty pisteessä P008 siltiksi syvyysvälillä 0-0, metriä ja saviseksi siltiksi syvyysvälillä 0,-, metriä. Silttikerrosten alapuolella maalaji on hiekkaista soramoreenia kahden metrin ja hiekkaista soraa kolmen metrin syvyydelle maanpinnasta. Tehtyjen kairausten mukaan sora- /moreenikerroksen voidaan arvioida jatkuvan myös syvemmälle. Siltin vesipitoisuus on ollut 45, % ja savisen siltin 5,6 %. FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

8 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti 6 () Pohjavesi ja vesistö 5 ALUEEN RAKENNETTAVUUS Tutkimustulokset on esitetty geoteknisissä leikkauspiirustuksissa. Alueella ei ole pohjatutkimusten yhteydessä asennettu tai siellä ei ole tiedossa oleva pohjavedenseurantaputkia. Tutkimusalueella sijaitsevan lammen korkeuden perusteella pohjavedenpinnantason voidaan arvioida olevan tasolla n. +74,. Lähin suurin vesistö on alueen pohjoisosaa rajaava Kemijoki. 5. Yleistä huomioitavaa rakentamisessa Suunnittelualue koostuu tehtyjen kairausten mukaan moreenipohjaisesta kitkamaasta ja hienoainesmaalajista siltistä. Rakennusolosuhteiltaan hyviä rakennusalueita esiintyy koko suunnittelualueella. Alueella on paljon hyviä moreenialueita, joiden välillä sijaitsee rakentamisolosuhteiltaan hieman heikompia hienoainespitoisia alueita. Tehtyjen tutkimusten mukaan tutkimusalueen moreenikerrokset ovat tiiviitä. Lisäksi alueella on useita silttisiä ja hienohiekkaa sisältäviä alueita, joiden rakennettuus vaatii tarkempia selvityksiä. Silttikerrosten paksuudet ovat melko ohuita,5-4 metriä, mutta hienohiekkakerrokset ulottuvat paikoin noin 8 metriin maanpinnasta. Tutkimusten perusteella siltti- ja hiekkakerrosten alapuolinen pohjamaa on kantavaa moreenia. Silttialueilla pintamaakerrosten arvioidaan olevan painumaherkkää. Tästä johtuen katu- ja putkirakenteiden, rakennusten ja tonttialueiden suunnittelussa tulee selvittää riittävän tarkasti pohjaolosuhteet ja niiden vaihtelu. 5. Alueellinen stabiliteetti Rakennettaessa kaava-alueen hienoainespitoisilla alueilla eli alueilla, jotka sijaitsevat vesialueiden läheisyydessä tai Kemijoen ranta-alueella, tulee huomioida alueellisen stabiliteetin riittävyys nykytilanteesta sekä rakennetussa tilanteessa. Suunnittelun edetessä suurista tai laaja-alaisista täytöistä ja rakenteista hienoainespitoisille alueille suositellaan tehtäväksi stabiliteettitarkastelu. 6 PERUSTAMINEN, KAIVANNOT JA ROUTASUOJAUS 6. Yleistä Rovaniemen kaupungin 4.kaupunginosan Metsäruusun alueen kehittämistyöpajan mukaan suunnittelualueelle on luonnosteltu asumis- ja sitä tukevia palvelualueita. Rakennettavuutta on tarkasteltu lyhyesti geotekniseltä kannalta alueittain sekä rakennustyypeittäin. Tarkastelu on tehty rakennettavuusselvityksen vaatimalla tarkkuudella, jossa esitetään suosituksia ja ohjeita koskien rakennusten ja rakenteiden perustamista. Suositukset perustuvat keskimääräisiin olosuhteisiin eikä niissä ole huomioitu mahdollista vaihtelua alueen pohjaolosuhteissa. Yksityiskohtaiset pohjatutkimukset ja suunnitteluratkaisut tulee tehdä tontti- ja aluekohtaisesti tulevissa suunnitteluvaiheissa. FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

9 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti 7 () Rakennukset Alue. Alue on tehtyjen tutkimusten ja maaperätietojen perusteella pääosin hiekkamoreenia ja osin kivistä moreenia, jonka tiiviys vaihtelee keskitiiviistä tiiviiseen. Paikoin moreenikerroksen pintaosassa on havaittu myös silttisiä kerroksia. Kevyet rakennukset, kuten omakotitalot voidaan perustaa alustavien arvioiden mukaan maanvaraiselle anturalle hyvin tiivistetyn kitkamaakerroksen varaan. Raskaiden ja suurten rakennuksien ja rakenteiden osalta tulee varautua massanvaihtoon tai paalutukseen vähintään anturalinjojen kohdalla ja/tai moreenialueiden reunoilla, jolla voi esiintyä silttisiä kerroksia. Paaluina voidaan alustavasti arvioiden käyttää lyötäviä teräsputki- tai teräsbetonipaaluja. Kaava-alueen eteläosan alueilla tulee varautua louhintaan, jos tasaus poikkeaa huomattavasti nykyisestä maanpinnasta. Mikäli rakennusten korkeusasema eroaa selvästi nykyisestä maanpinnasta, tulee rakennuksen perustaminen tarkistaa. Tarkemmat ratkaisut tehdään alueen yleistasauksen (tiet, kadut) myötä tonttikohtaisessa pohjatutkimuksessa ja suunnittelussa. Alue. Alue on tehtyjen tutkimusten perusteella hienoainespitoista arviolta silttiä tai silttistä hiekkaa ja hienoa hiekkaa. Maaperä arvioidaan silttikerrosten osalta heikosti kantavaksi, mikä aiheuttaa kuormitettuna rakenteelle painumia. Rakennusten perustamisessa tulee varautua massanvaihtoon tai perustusten paalutukseen. Raskaat rakenteet esitetään alustavasti perustettavaksi paalujen varaan. Paaluina voidaan käyttää lyötäviä teräsputki- tai teräsbetonipaaluja ja paalupituudet ovat noin luokkaa 6-0 metriä ja ulotetaan vähintään kairausten päättymissyvyyteen. Tarkemmat ratkaisut ja paalusyvyydet määritetään tonttikohtaisen pohjatutkimuksen ja suunnittelun yhteydessä. 6. Katu- ja piha-alueet Alue. Katu- ja piha-alueet voidaan perustaa maanvaraisesti ilman pohjanvahvistusta. Maaperän arvioidaan olevan pääosin kantavaa ja vähintään lievästi routivaa. Kaava-alueen eteläosassa Pöyliövaaran reunalla tulee varautua kallionlouhintaan, mikäli tuleva tasaus eroaa selvästi nykyisestä maanpinnasta. Katujen ja pihojen päällysrakenteen mitoitus tehdään tasauksen, korkeusaseman ja laatuvaatimusten tarkennuttua. Alue. Alustavien arvioiden mukaan katu- ja piha-alueet voidaan perustaa pääosin maanvaraisesti. Pehmeimmissä paikoissa tulee varautua pohjanvahvistukseen tai vaihtoehtoisesti hyödyntää esirakentamista ennen varsinaista rakentamista. Pohjanvahvistuksena voidaan käyttää massanvaihtoa, kevennystä tai syvästabilointia (epätodennäköinen tarve). Esirakentaminen voidaan toteuttaa ylipenkereellä, jolloin merkittävimmät painumat tapahtuvat ennen rakentamista. Rakentamisessa tulee huomioida mahdolliset epätasaiset painumat ja erityisesti rakenteiden väliset liitospaikat painuvien (maanvarainen rakentaminen) ja painumattomien (paalutetut rakenteet) rakenteiden välillä. Suunnitteluvaiheessa on lisäkairauksin ja näytteenotoin tarkistettava hienoaineskerrosten syvyysrajat katurakenteille teknistaloudellisesti edullisimpien perustamistaparatkaisujen määrittämiseksi. FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

10 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti 8 () Katujen päällysrakenteen mitoitus tehdään perustamistaparatkaisun tarkennuttua. Rakennekerrosten mitoituksessa tulee lisäksi huomioida tuleva kadun yleistasaus, kantavuusvaatimukset sekä sallittu routanousu. Hienoaineispitoisille alueille rakennettaessa suositellaan kiinnittämään erityistä huomiota tehtäviin alue- ja rakennesuunnitteluratkaisuihin, joilla voidaan saada rakentamisessa kustannushyötyjä. 6.4 Putkijohdot Alueilla tarvittavat putkijohdot voidaan perustaa maanvaraisesti asennusalustan tai murskearinan varaan. Alueella tulee huomioida mahdollisesti painuva pohjamaa, jolloin kaikkia putkia ei voida suoraan asentaa maanvaraisesti ilman haitallista painumaa. Rakennettavien putkilinjojen perustamistapa ja linjaukset suositellaan tarkasteltavan yhdessä katurakenteiden perustamisen kanssa. Hienoainespitoisissa maaperäolosuhteissa vaihtoehtoisia perustamisvaihtoehtoja ovat murskearina (todennäköisin), betoniarina ja teräslevyarina. Murskearina voidaan tarvittaessa vahvistaa lujiteverkolla. Pehmeillä alueilla putkilinjojen suunnittelussa ja rakentamisessa suositellaan käytettäväksi hieman tavallista suurempia kallistuksia painumahaittojen minimoimiseksi. Putkien ja johtojen yksityiskohtainen perustamissuunnitelma esitetään katujen ja vesihuollon rakennesuunnittelussa. 6.5 Täytöt ja pengerrykset Putkijohtojen perustaminen tehdään valmistajan ohjeiden ja InfraRYL vaatimusten mukaisesti. Ohjeena voidaan käyttää myös Rakennusinsinööriliiton putkijohtoihin liittyviä julkaisuja. Tehtyjen pohjatutkimusten mukaan suunnittelualueen maaperä on pääosin kantavaa hienohiekka ja silttialueita lukuun ottamatta. Mahdolliset tarvittavat täytöt tai pengerrykset suositellaan tehtäväksi tiivistyskelpoisella sekarakeisella kitkamaalla, joka ei sisällä suuria yli 00 mm läpimittaisia kiviä tai lohkareita. Nämä voivat aiheuttaa myöhemmin ongelmia esimerkiksi mahdollisissa paalutustöissä. Täyttötöissä tulee huomioida mahdollisesti häiriintyvä hienoainespitoinen silttikerros. Mittavissa tai laaja-alaisissa täyttö tai pengerryksissä tulee huomioida pohjamaan mahdollinen painuminen. 6.6 Kaivannot Suunnittelualueella tehtävät suurimmat ja syvimmät kaivannot aiheutuvat pääasiassa massanvaihtotöissä ja vesihuoltokaivannoista. Tutkimusten mukaan pohjamaa saattaa vaatia paikoin jonkinasteista maapohjan vahvistusta ja tällä on vaikutusta tuleviin kaivantoihin. Kaivantoja tehtäessä tulee luiskien ja pohjan tilaa tarkkailla jatkuvasti koko kaivun ajan. Maalajista ja kaivannosta riippuen käytetään erilaisia kaivannontoteutustapoja, joista yleisimmät ovat luiskaus, tuentaelementit ja teräsponttiseinät. Toteutettaessa kaivanto luiskaamalla tulee kaivannon riittävä luiskakaltevuus varmistaa aina maalajin ja kaivannon olosuhteiden perusteella. Kitkamaalajeilla (keskitiivis moreeni tai hiekka) ohjeellisena luiskakalte- FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

11 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti 9 () vuutena voidaan käyttää :,5 ja siltissä : enintään metrin syvyyteen. Syvät tai laajemmat kaivannot suositellaan suunniteltavaksi erikseen. Tarvittaessa geosuunnittelija määrittää tarpeellisen kaivannon tuennan. Ohjeellisena kaivanto ohjeena voidaan käyttää myös Työsuojeluhallinnon ohjetta Kapeat kaivannot 00. Kaivantojen työnaikainen kuivatus hoidetaan ensisijaisesti pumppaamalla. Pohjaveden esiintyessä hienoainespitoiset kerrokset ovat häiriintymisherkkiä. Työn aikaisten vesien pumppauksessa tulee huomioida kaivantojen stabiliteetti ja kaivantoturvallisuus. Ennen pumppausta tulee varmistaa, ettei pumppauksella ole merkittävää vaikutusta alueen pohjavedenpinnan korkeuteen. 6.7 Routivuus ja routasuojaus Maaperä on arvioitu kairausten ja tehtyjen maalaboratoriotulosten perusteella routivaksi. Moreenikerroksissa on havaittu hienoainespitoisia kerroksia, jotka on arvioitu siltiksi. Siltti/hiesukerrokset ovat routivia. Pohjamaan ollessa routivaa massanvaihto tulee ulottaa routimattomaan syvyyteen tai rakennukset tulee routasuojata. Kylmien rakennusten keskimääräinen routimaton perustussyvyys routivalla silttimaalla kerran 50 vuodessa toistuvalla pakkasmäärällä on noin, m ilman lumen suojaavaa vaikutusta. Moreenimaassa vastaava routimaton syvyys on,0 metriä. Lämpimien rakennusten routimaton perustussyvyys vaihtelee alapohjatyypistä ja alapohjan lämmöneristyksestä riippuen seuraavasti (RIL 6-0, Routasuojaus) : Taulukko. Lämpimien rakennusten perustusten roudaton syvyys. Pienempää perustamissyvyyttä käytetään hienorakeisissa maalajeissa. Suurempaa lukua karkearakeisissa ja moreenimaalajeissa. Pakkasmäärä F50, Kh Perustamistapa Perustuksen osa Maanvastainen alapohja, alapohjarakenteen lämmönvastus R A 0,0 mk/w, perusmuurin lämmöneristys ulkopinnassa Ryömintätila, tuuletus ulkoa, tuuletusaukkojen yhteispinta-ala max. 8 promillea alapohjan pinta-alasta, alapohjarakenteen lämmönvastus R A 6,5 mk/w Seinälinja Nurkka Seinälinja Nurkka,/,4 m,5/,8 m,4/,7 m,7/,0 m,5/,7 m,8/, m,8/, m,/,4 m,8/, m,/,5 m,/,4 m,4/,7 m Katurakenteiden mitoitusroudan syvyytenä voidaan RIL 6 0 mukaan käyttää kerran 0 vuodessa toistuvalla pakkasmäärällä, metriä. Tehtävien rakennekerrosten routimattomuus on tarvittaessa varmistettava maanäytteiden perusteella. Kantavuusmitoituksen lisäksi katurakenteissa tulee huomioida riittävä routamitoitus. FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

12 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti 0 () Routasuojauksessa ohjeena voidaan käyttää Rakennustieto Oy julkaisua InfraRYL 00 ja RIL 6 0 Routasuojaus rakennukset ja infrarakenteet. 7 YHTEENVETO JA JATKOTOIMENPITEET Metsäruusun suunnittelualueelle, Rovaniemelle syksyllä 07 tehtyjen pohjatutkimusten perusteella on esitetty yleistiedot alueen rakennettavuudesta. Selvitys on tehty kaavoituksen eri toimintojen sijoittelun tueksi. Suunnittelussa on hyödynnetty nyt tehtyjä pohjatutkimuksia, maatutkaluotauksia sekä olemassa olevaa maaperätietoaineistoa. Alueen maaperä koostuu pääosin moreenialueista, joiden välissä esiintyy silttisiä tai hienohiekka -pitoisia maa-alueita. Osalla moreenialueista on tutkimuksissa havaittu maanpinnassa myös kalliota. Alue on rakennettavuudeltaan pääosin hyvää. Moreenikerrokset ovat pääosin tiivistä tai keskitiivistä. Hienoainespitoiset alueet tulee huomioida alueen tonttikohtaisissa suunnitelmissa pohjanvahvistuksen varalta, erityisesti raskaiden rakennusten, rakenteiden ym. kuormitusten osalta. Katu- ja putkilinjat voidaan lähtökohtaisesti perustaa maanvaraisesti. Siltti- ja turvealueilla tulee tehdä tarkemmat pohjatutkimukset tonttikohtaisesti soveltuvimman perustamistaparatkaisun määrittämiseksi. Jatko-/rakennussuunnittelun aikana tulee toteuttaa osa-alue- ja tonttikohtaisia pohjatutkimuksia, kun osa-alueiden käyttötarkoitus ja rakentamistarpeet tarkentuvat. Lisäksi vesistöjen ranta-alueiden stabiliteettia tulee tarkastella maankäytön tarkentumisen myötä. FCG Suunnittelu ja tekniikka Oy Tarkastanut: Laatinut: Jukka-Pekka Ruonaniemi Projektipäällikkö, Ins.AMK Niko Lahdenperä suunnitteluinsinööri, DI FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

13 FCG SUUNNITTELU JA TEKNIIKKA OY Raportti () Tommi Kantola Suunnittelija, Ins.AMK Kari Kreus Suunnittelija, DI FCG Suunnittelu ja tekniikka Oy Osmontie 4, PL 950, 0060 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

14 LIITE

15 pp 8 : Linja pl 07 Linja pl :75 Linja 8B pl Linja pl 6 KT Linja 8A IV pl Linja plv6-07 Linja 8B plv0- e=0. Linja pl 0.4 A P Pl U UL PÖYKKÖLÄNVAINIO Linja 7 pl 75.9 Linja plv AO I e=0, : Linja 8B pl 0 :69 4 : Elokatu :64 AO e=0, I 7 : AO. I e=0, : :0 8 AO :6 P I 5 e=0, 4 :9 K P 7.6 p mu KL 5 5 Elokatu I.5. K0 05 K P e=0,5 is : P : : ma 95 D Linja 5B pl 7 4 Linja 7 pl : Linja 4 pl 55. B B MT a :7.5 sr-9 Linja 7 pl Metsäruusuntie pp op pp M Linja 7 plv M500 : Linja 5B plv-7 74 Kotikairantie 75 C 75 A Linja 5B 6:0 pl 0 W sr-9 :64 :6 :7 e=0.40 :4 :4 pp/h AO I/ ajo YO II Linja 5B plv Linja 5B pl e= Kemijoen Itäpuolentie Linja pl 67 8 :7 :44 6: Linja 00 plv8- YO :7 Linja 5A pl Reetintie : II :8 8 e=0.40 Linja 4 plv :45 : : : p p : 9 76 Linja 5B pl K pp 8 II p Laajakuja 94 0 W.4 6 Linja 5A plv e=0.40 :75 KT. LT II II 4004 YL III e=0.40 P 75 Mediakuja 6:0 MT plv Linja 8A pl Linja 8A Linja pl 0 E Linja pl 6 E : e=0.0 III Laajakaista 76 KT II. III KL e=0.40 pp II e=0.40 KT. plv Linja AO e=0.60 I u / 8 p Kaarnikkapolku Linja pl 6 Linja pl 00 Linja plv Linja 5A pl 60 8 Mediamäki.9 6 Linja 5A pl : Linja pl 00 Linja plv K 6. 4 AO P AO I u / e= a I : P : M500 e=0, Kaarnikkapolku 5 9. Linja 5A plv Linja 6.4 pl 0 Linja plv MT E 8 :8 : 9. Linja 6 plv0-68 Linja 6 pl 68 Linja pl : :45 0 :4 : 6:0 876: : M plv C Linja 4 pl 0 D 8 5 dba :65 : Kang Linja 5A 94 pl 0 Linja 6 pl Linja 6 Linja 6 pl Linja pl MERKINNÄT Tehty painokairaus. 9 Koordinaattijärjestelmä ETRS-GK6 ja korkeusjärjestelmä N000 Rakennuskohde ROVANIEMEN KAUPUNKI METSÄRUUSUN ASEMAKAAVA Piirustuksen sisältö Mittakaavat POHJATUTKIMUSKARTTA :500 PXXX X Otettu häiritty maanäytesarja. Maatutkaluotauslinja Kaava-alueen raja FCG Suunnittelu ja tekniikka Oy Ainonkatu, 9600 Rovaniemi Puh Suunnitteluala, työnumero ja piirustuksen numero GEO P4 50 Tiedosto TIEDOSTO Muutos X Geotekninen leikkaus x Päiväys Suunn./Piirt. T.KANTOLA,K.KREUS Pääsuunn. J-P.RUONANIEMI Tarkastaja J-P.RUONANIEMI Hyv. J.SILLANPÄÄ Yhteyshenkilö J-P.RUONANIEMI S A

16 LIITE

17 LEIKKAUS A - A :000/: P Maanpinta Maanpinta P hksi P W hksi +75 kn 0 Kairausten perusteella arvioitu maalajiraja pk/0. m F W VAS 0.4 VAS 0.4 Hk Si 6 69 Mr kn pk L L VAS 0.5 Mr Kairausten perusteella arvioitu maalajiraja hksi kn pk/0. m L Maatutkaluotauksen perusteella arvioitu siltin maalajiraja +7.9 OIK L5 L50 L L L LEIKKAUS B - B :000/: P008 Maanpinta +. Maanpinta P04 85 Si Si +. W 86 sasi 00 L hksrmr 500 Si L 000 L 8 hksr Mr 74 Si VAS 0. F L VAS 0. W Mr kn pk/0. m Maatutkaluotauksen perusteella arvioitu siltin maalajiraja L Mr VAS kn pk/0. m Koordinaattijärjestelmä ETRS-GK6 ja korkeusjärjestelmä N000 Rakennuskohde ROVANIEMEN KAUPUNKI METSÄRUUSUN ASEMAKAAVA Piirustuksen sisältö GEOTEKNINENLEIKKAUS A-A, B-B Mittakaavat :000/:00 FCG Suunnittelu ja tekniikka Oy Ainonkatu, 9600 Rovaniemi Puh Suunnitteluala, työnumero ja piirustuksen numero GEO Tiedosto TIEDOSTO P4 50 Muutos Päiväys Pääsuunn. Hyv J-P.RUONANIEMI J.SILLANPÄÄ Suunn./Piirt. T.KANTOLA Tarkastaja J-P.RUONANIEMI Yhteyshenkilö J-P.RUONANIEMI A S

18 LEIKKAUS C - C :000/:00 + P007 + Laajakujan ja Laajakaista laaajakaistan +.8 risteys P05 Maanpinta Maanpinta P Maanpinta A L500 L 750 L L500 L L VAS L VAS 0.0 L VAS kn pk/0. m hksi/sasi OIK 6.6 OIK 4.7 kn pk/0. m OIK kn pk/0. m OIK 9.6 kn pk/0. m kn pk/0. OIK 9.8 m kn 0 0 0kN pk/0. 60m 00 pk/0. m kn pk/0. m Kairausten perusteella arvioitu maalajiraja Mr L L VAS 9.8 kn pk/0. m Koordinaattijärjestelmä ETRS-GK6 ja korkeusjärjestelmä N000 Rakennuskohde ROVANIEMEN KAUPUNKI METSÄRUUSUN ASEMAKAAVA Piirustuksen sisältö GEOTEKNINENLEIKKAUS C-C Mittakaavat :000/:00 FCG Suunnittelu ja tekniikka Oy Ainonkatu, 9600 Rovaniemi Puh Suunnitteluala, työnumero ja piirustuksen numero GEO Tiedosto TIEDOSTO P4 504 Muutos Päiväys Pääsuunn. Hyv J-P.RUONANIEMI J.SILLANPÄÄ Suunn./Piirt. T.KANTOLA Tarkastaja J-P.RUONANIEMI Yhteyshenkilö J-P.RUONANIEMI A S

19 LEIKKAUS D - D +85 :000/: Metsäruusuntie P Si Maatutkaluotauksen perusteella arvioitu siltin maalajiraja Maatutkaluotauksen perusteella arvioitu siltin maalajiraja P W 86 sasi Si Maanpinta P009 L L65 Si 88 hksrmr 500 Si L000 L 75 L L L L 57 8 hksr L L500 8 L OIK 5.9 F L OIK OIK 5.9 W Mr kn pk/0. m kn pk/0. m 5 00 L L4000 Kairausten Kairausten Mr VAS 7. perusteella arvioitu perusteella arvioitu 57 siltin maalajiraja Mr L siltin maalajiraja kn pk/0. m L VAS 4.7 P0 0 Maanpinta +.09 kn 0 P OIK L750 L667 L647 L500 L pk/0. m kn pk/0. m Koordinaattijärjestelmä ETRS-GK6 ja korkeusjärjestelmä N000 Rakennuskohde ROVANIEMEN KAUPUNKI METSÄRUUSUN ASEMAKAAVA Piirustuksen sisältö GEOTEKNINENLEIKKAUS D-D Mittakaavat :000/:00 FCG Suunnittelu ja tekniikka Oy Ainonkatu, 9600 Rovaniemi Puh Suunnitteluala, työnumero ja piirustuksen numero GEO Tiedosto TIEDOSTO P4 505 Muutos Päiväys Pääsuunn. Hyv J-P.RUONANIEMI J.SILLANPÄÄ Suunn./Piirt. T.KANTOLA Tarkastaja J-P.RUONANIEMI Yhteyshenkilö J-P.RUONANIEMI A S

20 P05 P05B L VAS 0. LEIKKAUS E - E :000/: kn pk/0. m Si Kairausten perusteella arvioitu siltin maalajiraja Kemijoen itäpuolentie Mr Si P0 Maanpinta Maatutkaluotauksen +.8 perusteella arvioitu siltin maalajiraja L000 L L65 85 L Ka L P0 L VAS.4 Si kn pk/0. m OIK s/0.m Mr 9 00 L 57 L VAS L kn pk/ Koordinaattijärjestelmä ETRS-GK6 ja korkeusjärjestelmä N000 Rakennuskohde ROVANIEMEN KAUPUNKI METSÄRUUSUN ASEMAKAAVA Piirustuksen sisältö GEOTEKNINENLEIKKAUS E-E Mittakaavat :000/:00 FCG Suunnittelu ja tekniikka Oy Ainonkatu, 9600 Rovaniemi Puh Suunnitteluala, työnumero ja piirustuksen numero GEO Tiedosto TIEDOSTO P4 506 Muutos Päiväys Pääsuunn. Hyv J-P.RUONANIEMI J.SILLANPÄÄ Suunn./Piirt. T.KANTOLA Tarkastaja J-P.RUONANIEMI Yhteyshenkilö J-P.RUONANIEMI A S

21 LIITE

22 . AOR p mu KL 5 76 AO : e=0.40 KT II W Alue. Alue arvioidaan rakennusolosuhteiltaan hyväksi. Hallitseva maalaji moreeni. 9 MERKINNÄT Linja plv K Linja plv0-00 II e= KT :75 8 MT äki iam Med Linja plv : ie /h A 50 9 Linja 6 plv-59 nt M db 4 ua 8 u ak edi M :67 a j Re et in tie 8 96 : pp an : e= II 8 R KL e=0.40 : :5 6 6 :6 II 86 :46 :66 8. pp M YL : :4 8 : : II(/) e= :4 94 : e=0.0 AO :7 I/ :74 9 AO :67 Kotikairantie M : 4 8 : Suunnittelualueen raja Linja plv0- LT 6 :8 876: :6 :64 VETERAANIPUIST 8 76 pp 8 90 : :70 5 ma 90.5 Linja 5A plv0-40 MT nti e.5 97 ie n Itä pu ole :0 8 Ke mi joe 74 pp 84.4 :67 876: nt ja 76 Linja 5A plv60-4 Linja 6 plv io M60 BA 6 YH : sk Ke 8 5 d : a : :96 Linja 5B plv : Lampi a W 76 u n ti e :6 is t 6 5 e=0, e=0.40 ä ru u s 6 ka 66 Linja 5B plv0-0 II MT : :0 M e ts. a ja 7 K AO I :45.. p La 76 YO sr a : : 9 876: 49 0 e=0.60 an ga s t i e : Linja 7 plv0-6 P 875 III 6 : e=0, Linja 4 plv0-55 :7 KT K 4 I AOR Laaj akuj a V pp I u / e=0.60 AO 7 III ajo AO E P e= sr-9 : p K lk u p o ka.4 57 n ik a r 0 KANGASPUISTO 8 Ka 9 p 5 K Meluvalli e= W 8.5 : :8. e= III. 55 :48 :8 57 AO I u /. u K lk apo ik k 5 e=0, II 9.5 a rn Ka K.9 pp II Linja 8A 4 plv0-4.4 YO AO 0 op Linja 00 plv P : e=0, I :70 P p 6:0 40 tu a :40 II e=0, :0 4 k Elo K II :7 P : AO : :6 P 7 e=0. : Ranuantie :75 P :4 49 e=0, I e=0, 0 :68.4 IV 76. tu KT AO ka 75 I AO e=0, e=0, :55 :64 Elo 9 4 Y II 49.0 I 5 is AO Kemijoki :0 6 Linja plv6-07 Maatutkaluotauslinja.5 K :66 Pl P 75 Kemijoki P e=0, AO I 7 Linja plv0-6 PÖYKKÖLÄNVAINIO 8.68 K9 Linja 8B plv0-.7. UL I U AOR K0 I e=0, I Salmijärventie : 000 Koordinaattijärjestelmä ETRS-GK6 ja korkeusjärjestelmä N000 Rakennuskohde Piirustuksen sisältö ROVANIEMEN KAUPUNKI METSÄRUUSUN ASEMAKAAVA RAKENNETTAVUUSKARTTA Alue. Alue arvioidaan rakennusolosuhteiltaan kohtalaiseksi, hallitseva maalaji siltti. Alueelle suositellaan tehtävän yksityiskohtaiset pohjatutkimukset ennen rakentamista. Mittakaavat :000 Suunnitteluala, työnumero ja piirustuksen numero FCG Suunnittelu ja tekniikka Oy Ainonkatu, 9600 Rovaniemi Puh GEO P4 Muutos 507 Tiedosto TIEDOSTO Päiväys Pääsuunn. J-P.RUONANIEMI Hyv. J.SILLANPÄÄ Suunn./Piirt. T.KANTOLA Tarkastaja J-P.RUONANIEMI Yhteyshenkilö J-P.RUONANIEMI A S

23 LIITE 4

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51 LIITE 5

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70
