1 KÄYTTÖOHJE M98WDP M8WDP Lue tämä ohjekirja huolellisesti ennen laitteen käyttöä. Säilytä ne myöhempää tarvetta varten. Kirjoita laitteen malli- ja sarjanumerot muistiin. Numerot löy-tyvät laitteen takana olevasta arvokilvestä, niistä on hyötyä jos teet laitetta koskevia tiedusteluja tai viet sen huoltoon.

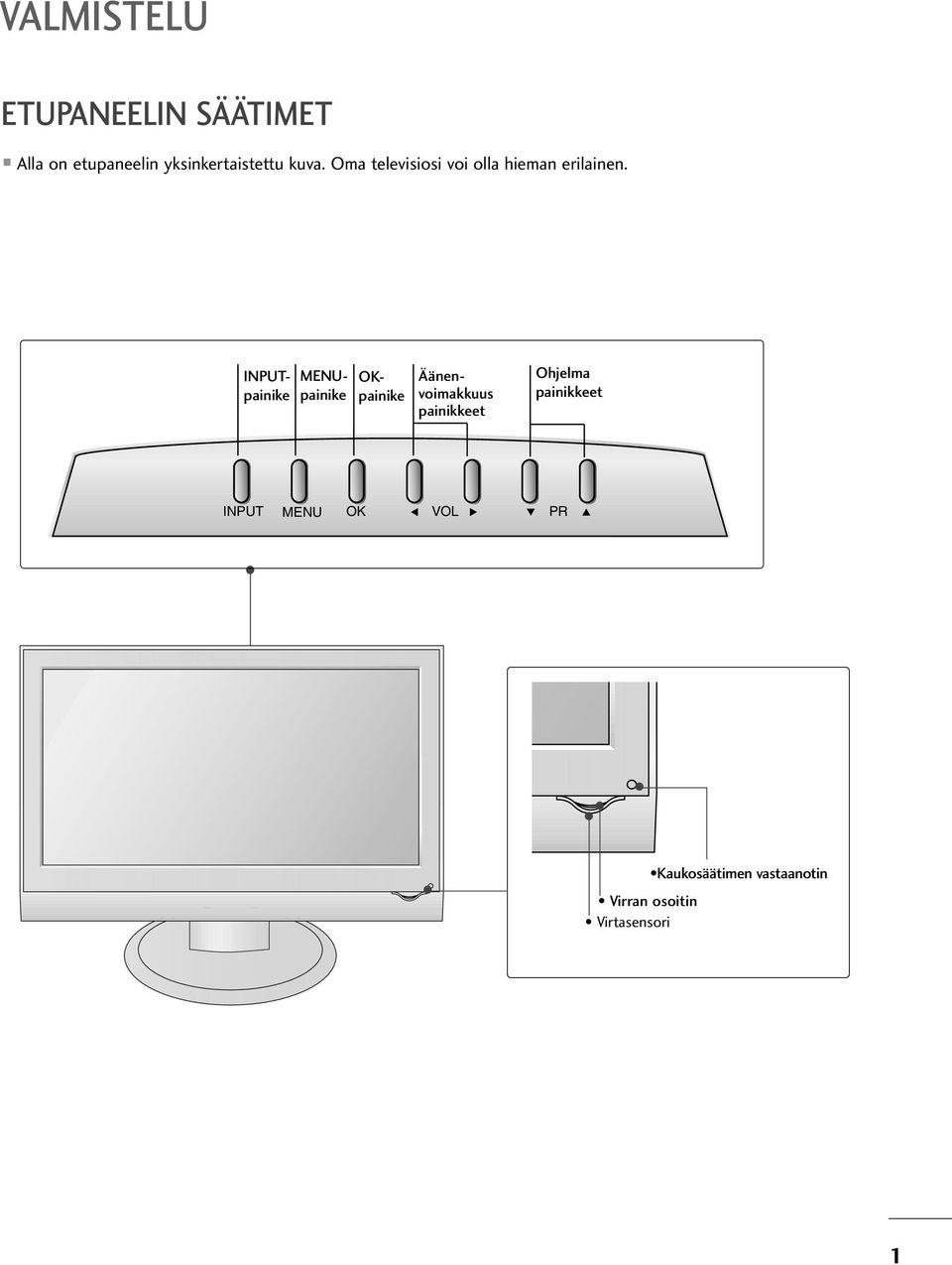

2 VALMISTELU ETUPANEELIN SÄÄTIMET Alla on etupaneelin yksinkertaistettu kuva. Oma televisiosi voi olla hieman erilainen. painike INPUTpainike MENUpainike Äänenvoimakkuus painikkeet Ohjelma painikkeet INPUT MENU VOL PR Virran osoitin Virtasensori Kaukosäätimen vastaanotin

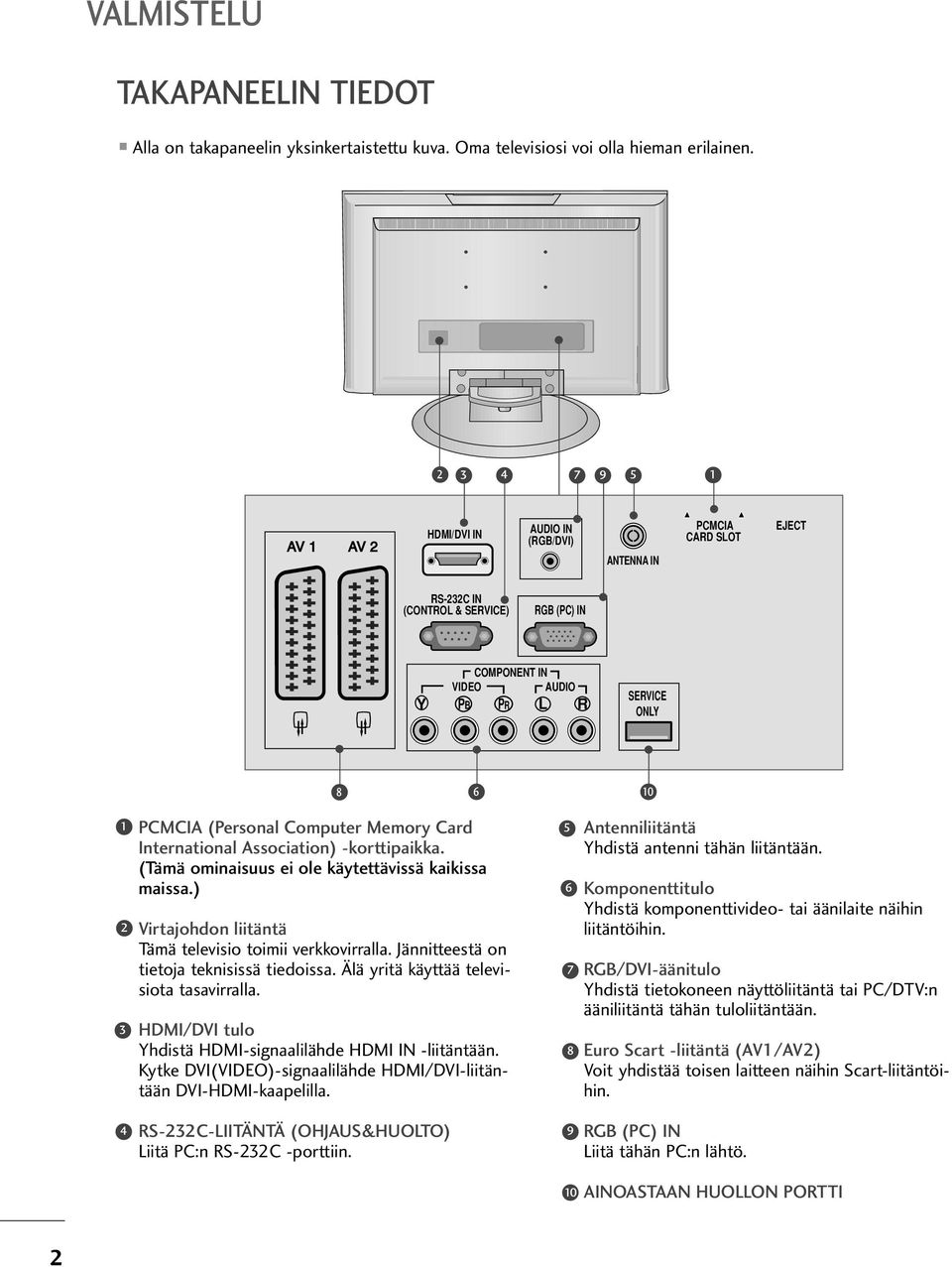

3 VALMISTELU TAKAPANEELIN TIEDOT Alla on takapaneelin yksinkertaistettu kuva. Oma televisiosi voi olla hieman erilainen AC IN AV AV HDMI/DVI IN AUDIO IN (RGB/DVI) ANTENNA IN PCMCIA CARD SLOT EJECT RS-C IN (CONTROL & SERVICE) RGB (PC) IN COMPONENT IN VIDEO AUDIO Y PB PR L R SERVICE ONLY PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. HDMI/DVI tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDEO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla Antenniliitäntä Yhdistä antenni tähän liitäntään. Komponenttitulo Yhdistä komponenttivideo- tai äänilaite näihin liitäntöihin. RGB/DVI-äänitulo Yhdistä tietokoneen näyttöliitäntä tai PC/DTV:n ääniliitäntä tähän tuloliitäntään. Euro Scart -liitäntä (AV/AV) Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. 4 RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Liitä PC:n RS-C -porttiin. 9 0 RGB (PC) IN Liitä tähän PC:n lähtö. AINOASTAAN HUOLLON PORTTI

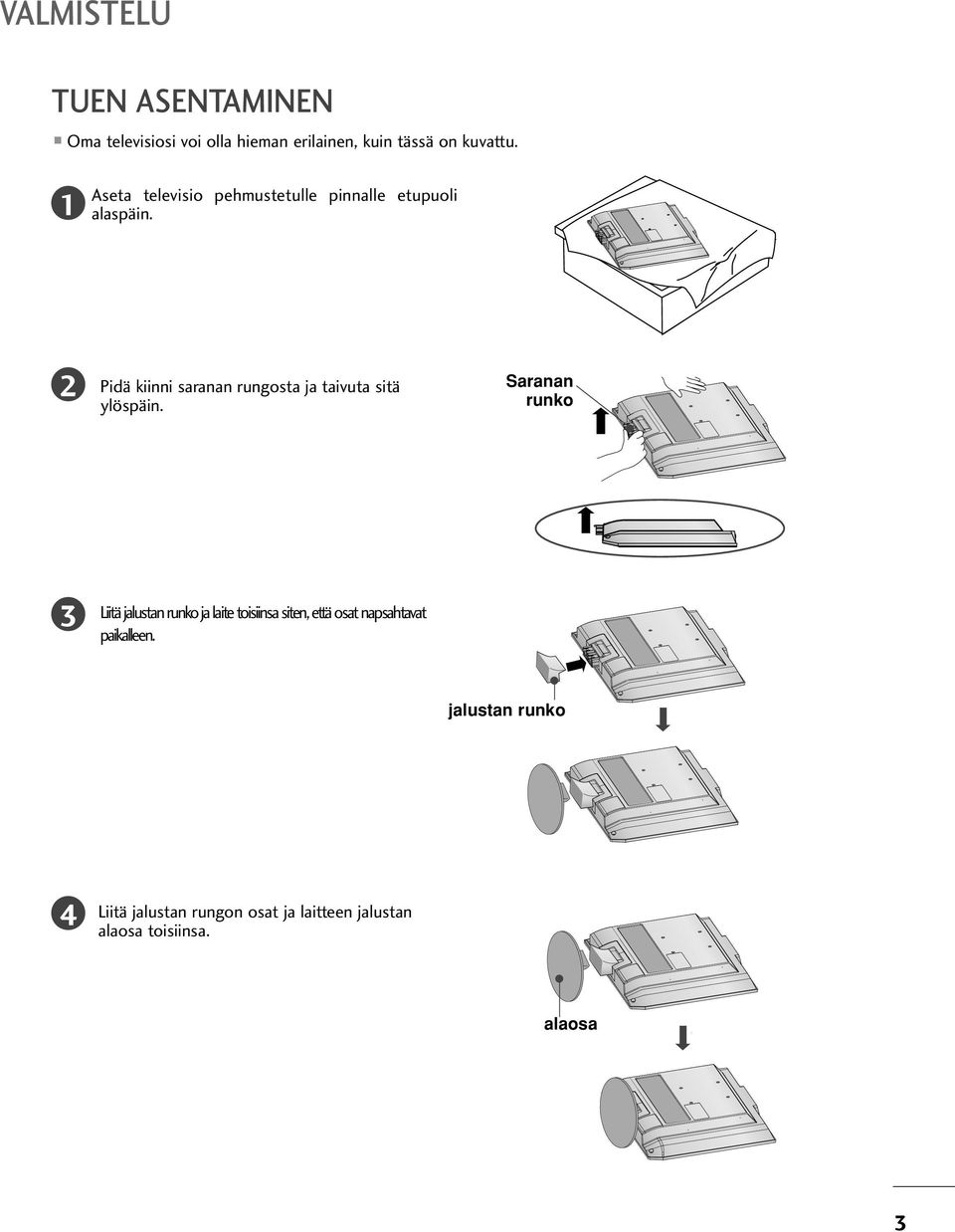

4 VALMISTELU TUEN ASENTAMINEN Oma televisiosi voi olla hieman erilainen, kuin tässä on kuvattu. Aseta televisio pehmustetulle pinnalle etupuoli alaspäin. Pidä kiinni saranan rungosta ja taivuta sitä ylöspäin. Saranan runko Liitä jalustan runko ja laite toisiinsa siten, että osat napsahtavat paikalleen. jalustan runko 4 Liitä jalustan rungon osat ja laitteen jalustan alaosa toisiinsa. alaosa

5 VALMISTELU JALUSTAN IRROTTAMINEN Oma televisiosi voi olla hieman erilainen, kuin tässä on kuvattu. Aseta televisio tyynyn tai pehmeän kankaan päälle etupuoli alaspäin. Vedä alaosaa taaksepäin samalla, kun painat jalustan rungon painiketta. Pidä kiinni alaosasta ja irrota se jalustan rungosta vetämällä sitä taaksepäin ja ravistamalla sitä. 4 Pidä kiinni jalustasta ja taivuta sitä ylöspäin. 5 Irrota jalustan runko televisiosta vetämällä sitä samalla kun painat rungon salpoja. 4

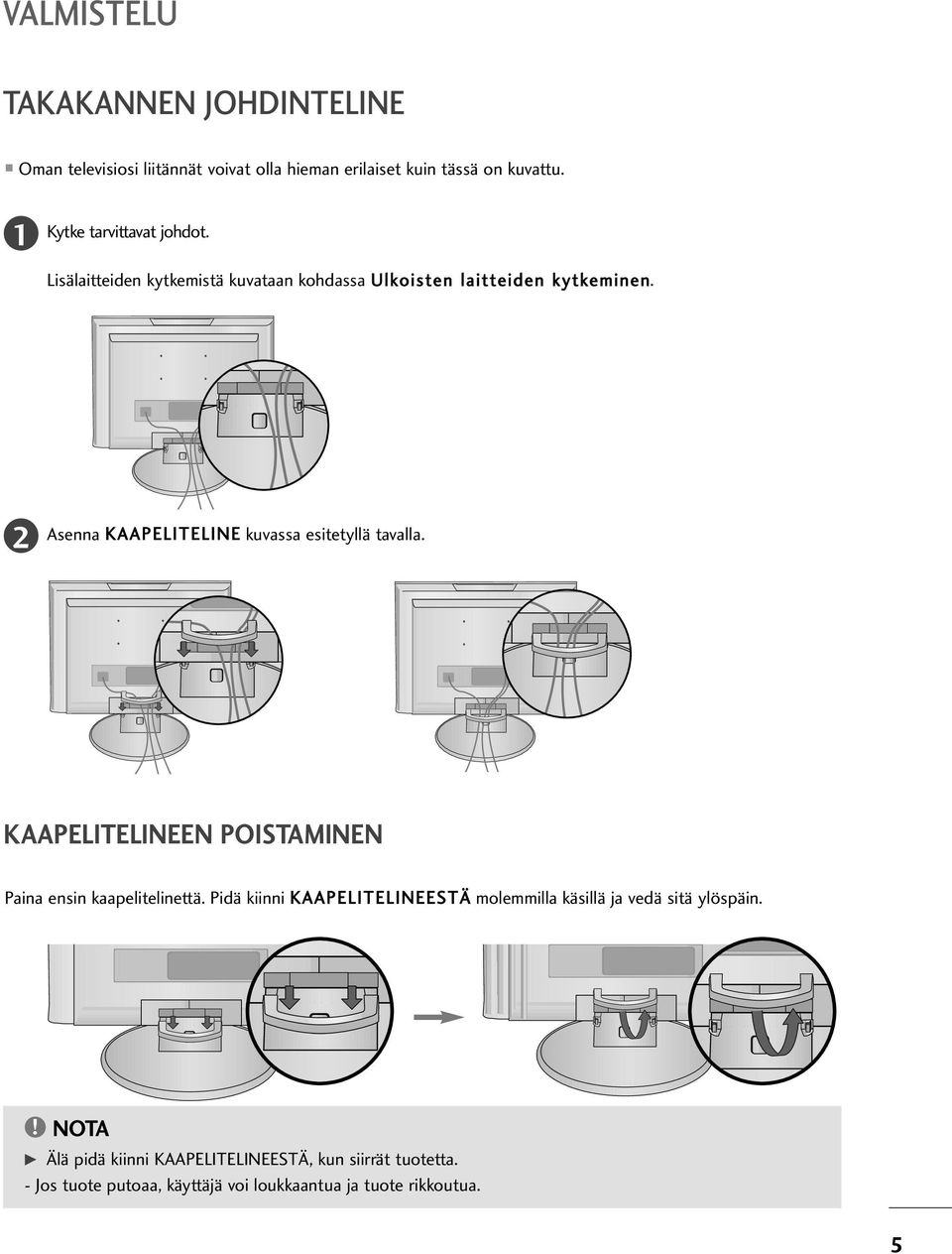

6 VALMISTELU TAKAKANNEN JOHDINTELINE Oman televisiosi liitännät voivat olla hieman erilaiset kuin tässä on kuvattu. Kytke tarvittavat johdot. Lisälaitteiden kytkemistä kuvataan kohdassa Ulkoisten laitteiden kytkeminen. Asenna KAAPELITELINE kuvassa esitetyllä tavalla. KAAPELITELINEEN POISTAMINEN Paina ensin kaapelitelinettä. Pidä kiinni KAAPELITELINEESTÄ molemmilla käsillä ja vedä sitä ylöspäin.! NOTA G Älä pidä kiinni KAAPELITELINEESTÄ, kun siirrät tuotetta. - Jos tuote putoaa, käyttäjä voi loukkaantua ja tuote rikkoutua. 5

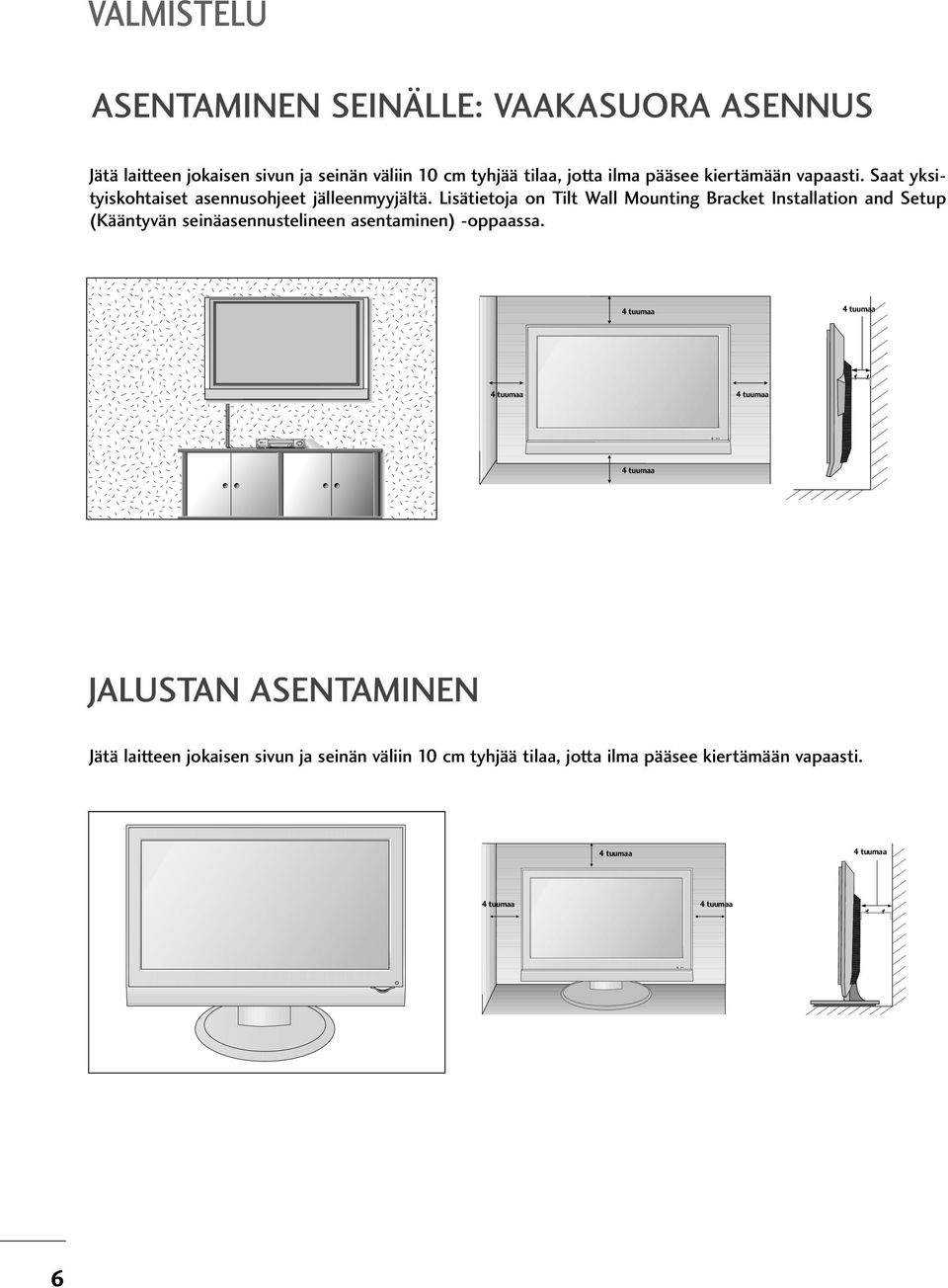

7 VALMISTELU ASENTAMINEN SEINÄLLE: VAAKASUORA ASENNUS Jätä laitteen jokaisen sivun ja seinän väliin 0 cm tyhjää tilaa, jotta ilma pääsee kiertämään vapaasti. Saat yksityiskohtaiset asennusohjeet jälleenmyyjältä. Lisätietoja on Tilt Wall Mounting Bracket Installation and Setup (Kääntyvän seinäasennustelineen asentaminen) -oppaassa. 4 tuumaa 4 tuumaa 4 tuumaa 4 tuumaa 4 tuumaa JALUSTAN ASENTAMINEN Jätä laitteen jokaisen sivun ja seinän väliin 0 cm tyhjää tilaa, jotta ilma pääsee kiertämään vapaasti. 4 tuumaa 4 tuumaa 4 tuumaa 4 tuumaa 6

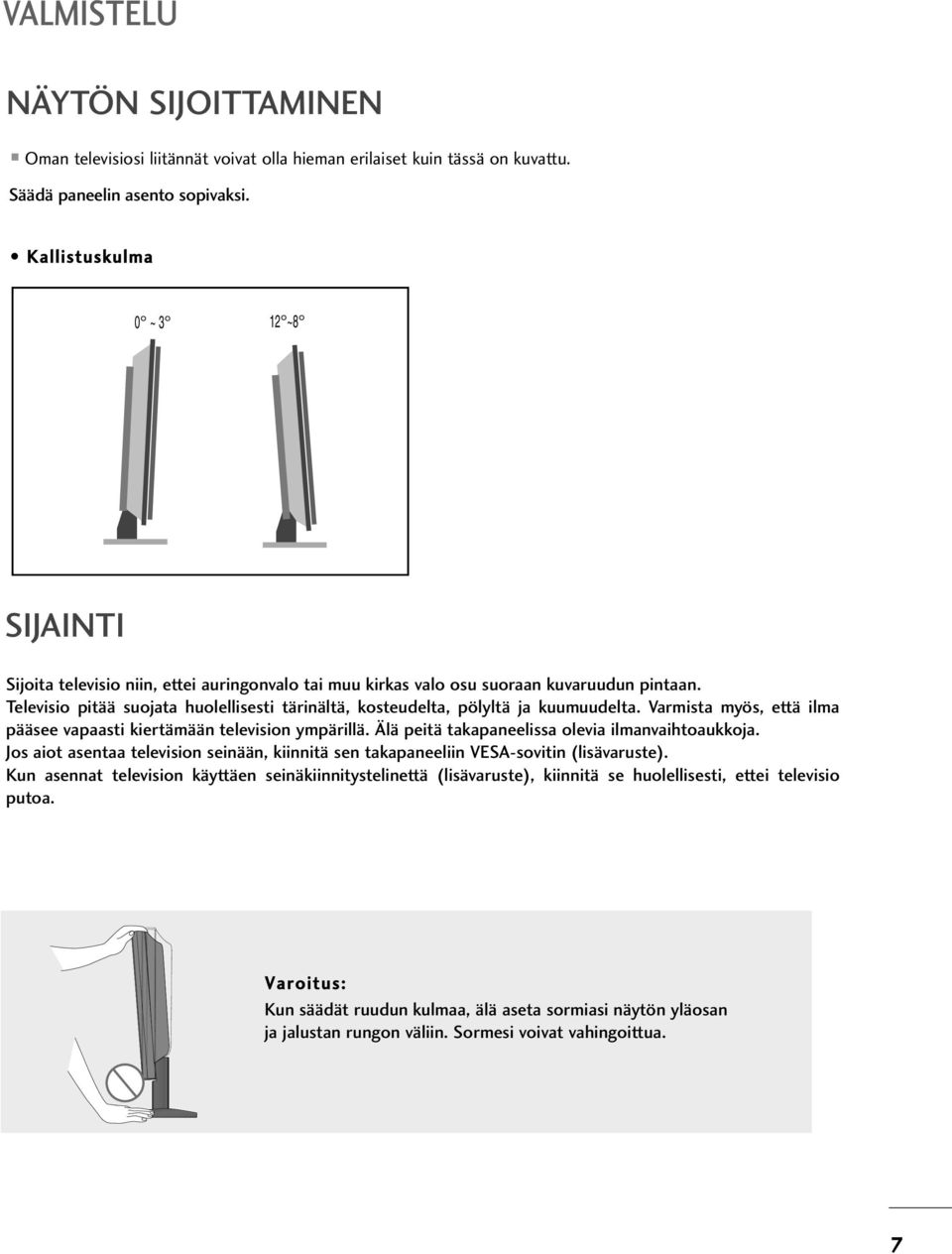

8 VALMISTELU NÄYTÖN SIJOITTAMINEN Oman televisiosi liitännät voivat olla hieman erilaiset kuin tässä on kuvattu. Säädä paneelin asento sopivaksi. Kallistuskulma 0 ~ ~8 SIJAINTI Sijoita televisio niin, ettei auringonvalo tai muu kirkas valo osu suoraan kuvaruudun pintaan. Televisio pitää suojata huolellisesti tärinältä, kosteudelta, pölyltä ja kuumuudelta. Varmista myös, että ilma pääsee vapaasti kiertämään television ympärillä. Älä peitä takapaneelissa olevia ilmanvaihtoaukkoja. Jos aiot asentaa television seinään, kiinnitä sen takapaneeliin VESA-sovitin (lisävaruste). Kun asennat television käyttäen seinäkiinnitystelinettä (lisävaruste), kiinnitä se huolellisesti, ettei televisio putoa. Varoitus: Kun säädät ruudun kulmaa, älä aseta sormiasi näytön yläosan ja jalustan rungon väliin. Sormesi voivat vahingoittua. 7

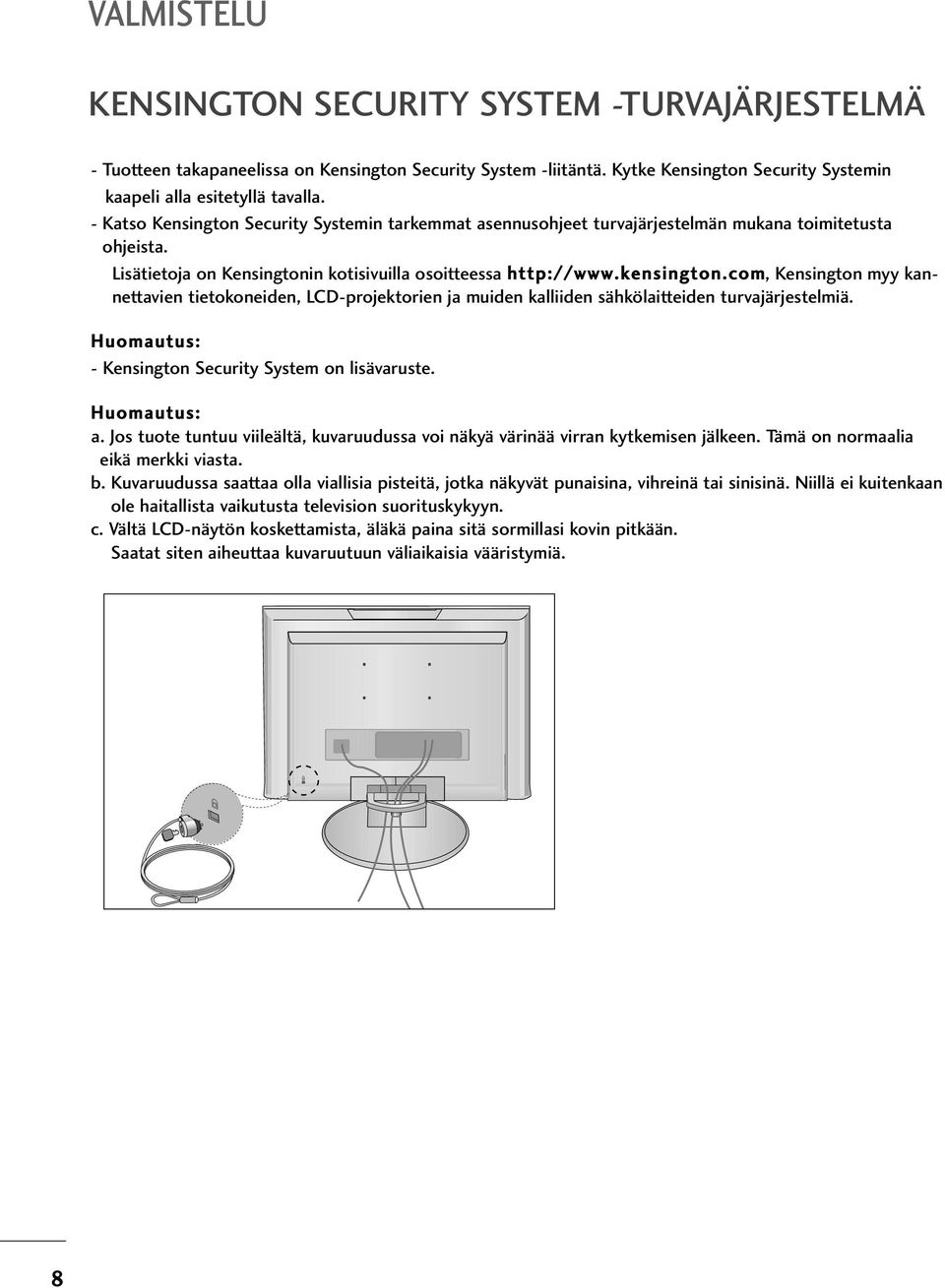

9 VALMISTELU KENSINGTON SECURITY SYSTEM -TURVAJÄRJESTELMÄ - Tuotteen takapaneelissa on Kensington Security System -liitäntä. Kytke Kensington Security Systemin kaapeli alla esitetyllä tavalla. - Katso Kensington Security Systemin tarkemmat asennusohjeet turvajärjestelmän mukana toimitetusta ohjeista. Lisätietoja on Kensingtonin kotisivuilla osoitteessa www. kensington. com, Kensington myy kannettavien tietokoneiden, LCD-projektorien ja muiden kalliiden sähkölaitteiden turvajärjestelmiä. Huomautus: - Kensington Security System on lisävaruste. Huomautus: a. Jos tuote tuntuu viileältä, kuvaruudussa voi näkyä värinää virran kytkemisen jälkeen. Tämä on normaalia eikä merkki viasta. b. Kuvaruudussa saattaa olla viallisia pisteitä, jotka näkyvät punaisina, vihreinä tai sinisinä. Niillä ei kuitenkaan ole haitallista vaikutusta television suorituskykyyn. c. Vältä LCD-näytön koskettamista, äläkä paina sitä sormillasi kovin pitkään. Saatat siten aiheuttaa kuvaruutuun väliaikaisia vääristymiä. 8

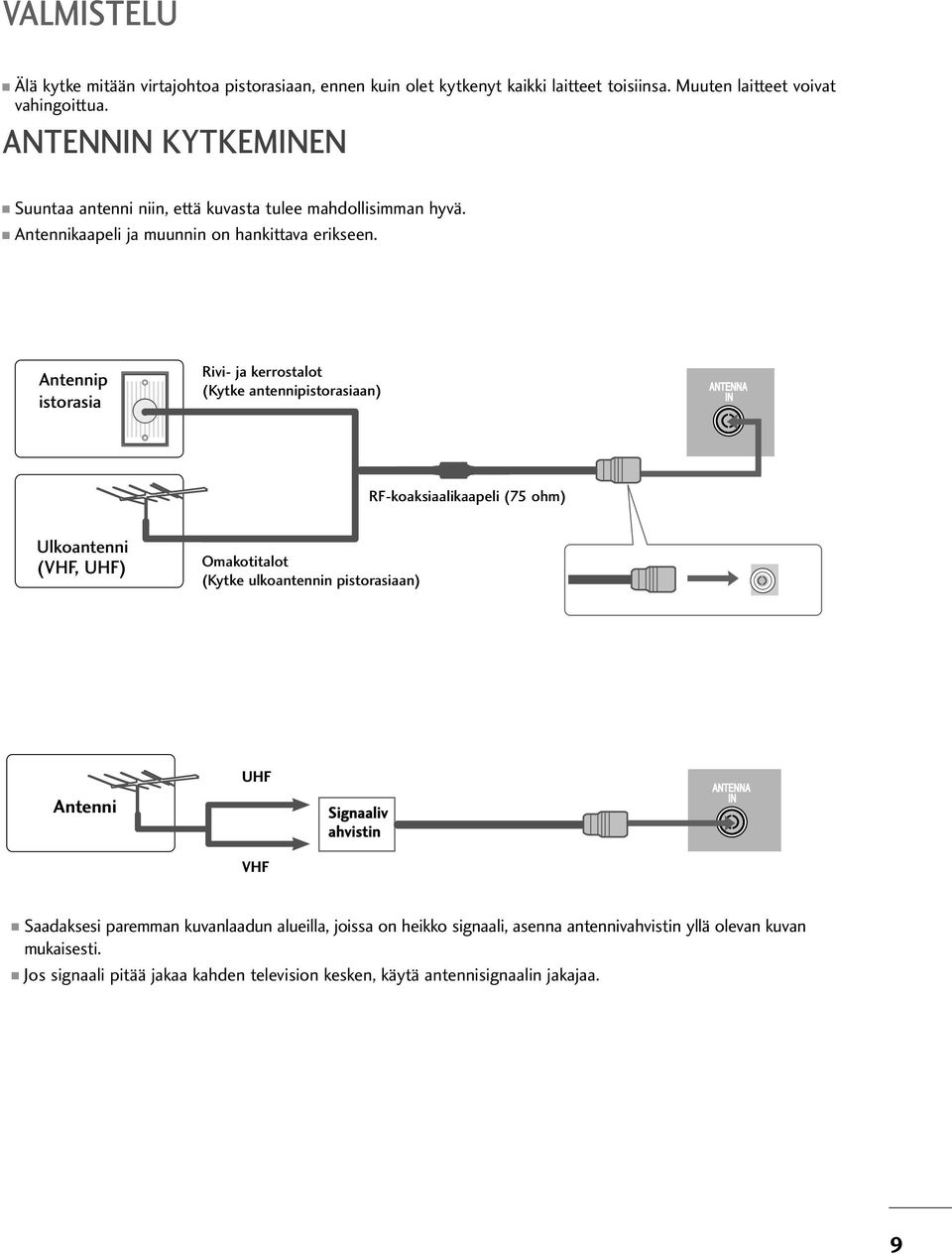

10 VALMISTELU Älä kytke mitään virtajohtoa pistorasiaan, ennen kuin olet kytkenyt kaikki laitteet toisiinsa. Muuten laitteet voivat vahingoittua. ANTENNIN KYTKEMINEN Suuntaa antenni niin, että kuvasta tulee mahdollisimman hyvä. Antennikaapeli ja muunnin on hankittava erikseen. PCMCIA CARD SLOT EJECT HDMI/DVI IN HDMI IN Antennip istorasia Rivi- ja kerrostalot (Kytke antennipistorasiaan) ANTENNA IN VIDEO RS-C IN RF-koaksiaalikaapeli (75 ohm) Ulkoantenni (VHF, UHF) Omakotitalot (Kytke ulkoantennin pistorasiaan) PCMCIA CARD SLOT EJECT HDMI/DVI IN HDMI IN Antenni UHF Signaaliv ahvistin ANTENNA IN VIDEO VHF RS-C IN Saadaksesi paremman kuvanlaadun alueilla, joissa on heikko signaali, asenna antennivahvistin yllä olevan kuvan mukaisesti. Jos signaali pitää jakaa kahden television kesken, käytä antennisignaalin jakajaa. 9

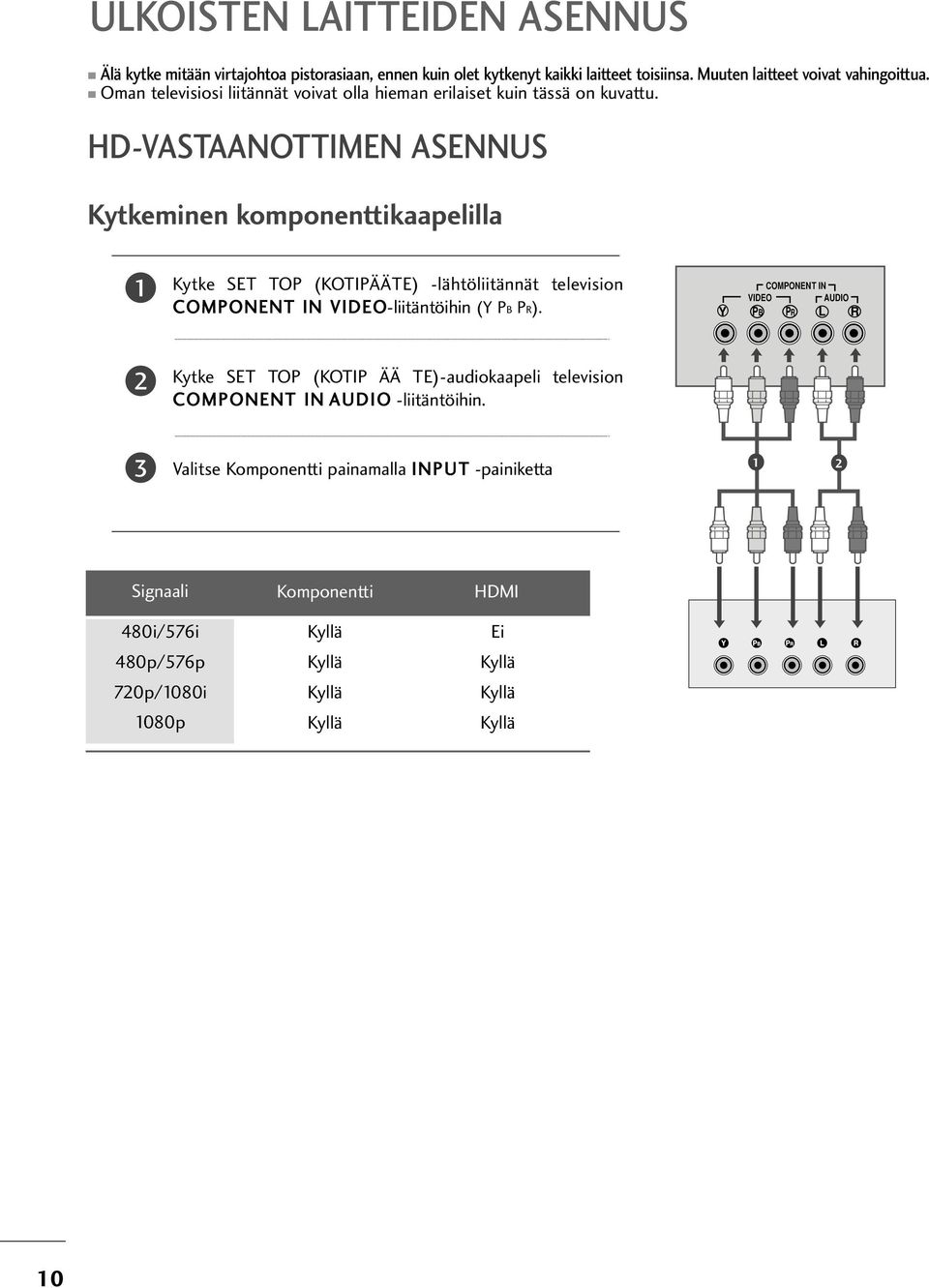

11 ULKOISTEN LAITTEIDEN ASENNUS Älä kytke mitään virtajohtoa pistorasiaan, ennen kuin olet kytkenyt kaikki laitteet toisiinsa. Muuten laitteet voivat vahingoittua. Oman televisiosi liitännät voivat olla hieman erilaiset kuin tässä on kuvattu. HD-VASTAANOTTIMEN ASENNUS Kytkeminen komponenttikaapelilla Kytke SET TOP (KOTIPÄÄTE) -lähtöliitännät television COMPONENT IN VIDEO-liitäntöihin (Y PB PR). COMPONENT IN VIDEO AUDIO Y PB PR L R Kytke SET TOP (KOTIP ÄÄ TE)-audiokaapeli television COMPONENT IN AUDIO -liitäntöihin. Valitse Komponentti painamalla INPUT -painiketta Signaali 480i/576i 480p/576p 70p/080i 080p Komponentti Kyllä Kyllä Kyllä Kyllä HDMI Ei Kyllä Kyllä Kyllä 0

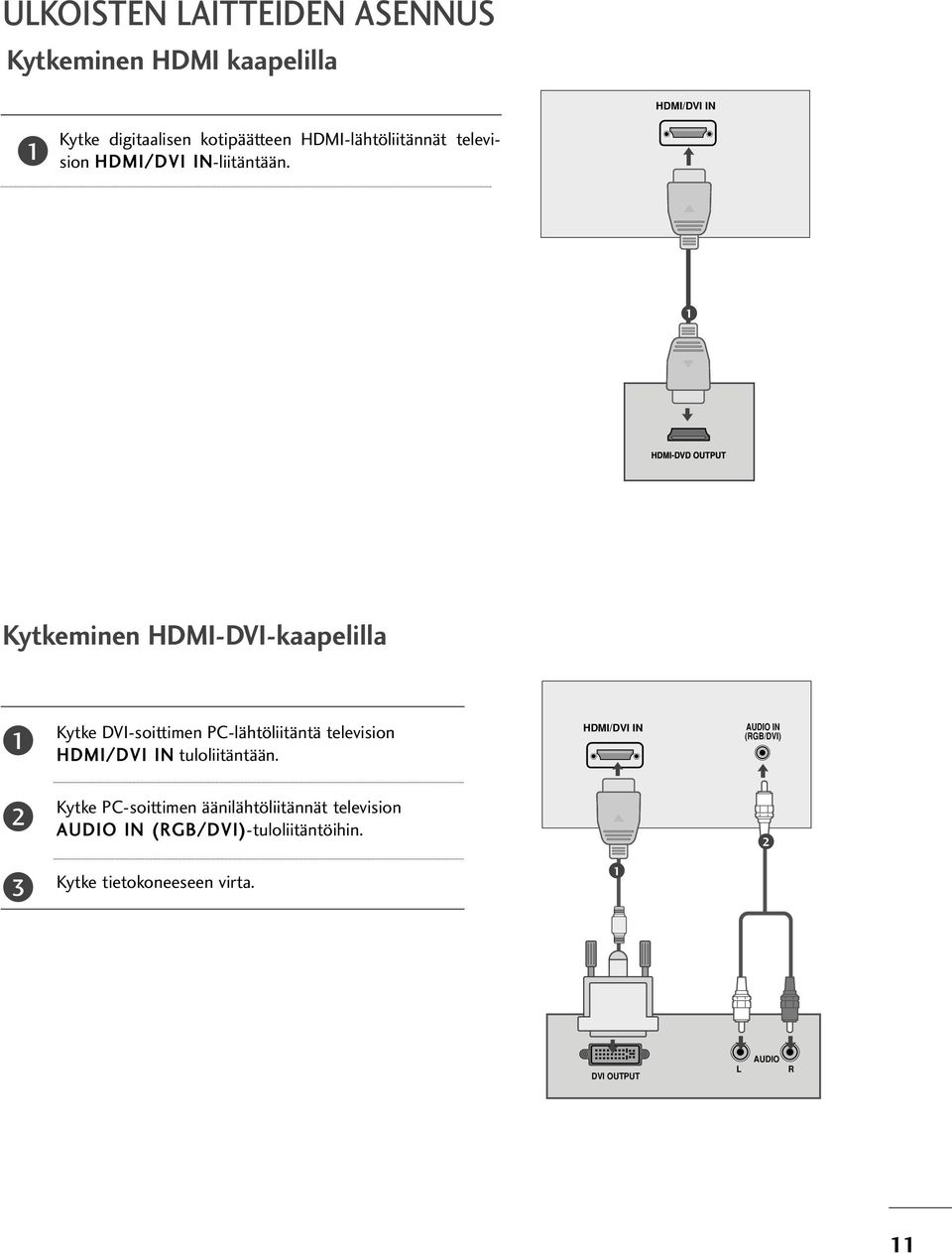

12 ULKOISTEN LAITTEIDEN ASENNUS Kytkeminen HDMI kaapelilla HDMI/DVI IN Kytke digitaalisen kotipäätteen HDMI-lähtöliitännät television HDMI/ DVI IN-liitäntään. Kytkeminen HDMI-DVI-kaapelilla Kytke DVI-soittimen PC-lähtöliitäntä television HDMI/ DVI IN tuloliitäntään. HDMI/DVI IN AUDIO IN (RGB/DVI) Kytke PC-soittimen äänilähtöliitännät television AUDIO IN ( RGB/ DVI)-tuloliitäntöihin. Kytke tietokoneeseen virta. DVI OUTPUT L AUDIO R

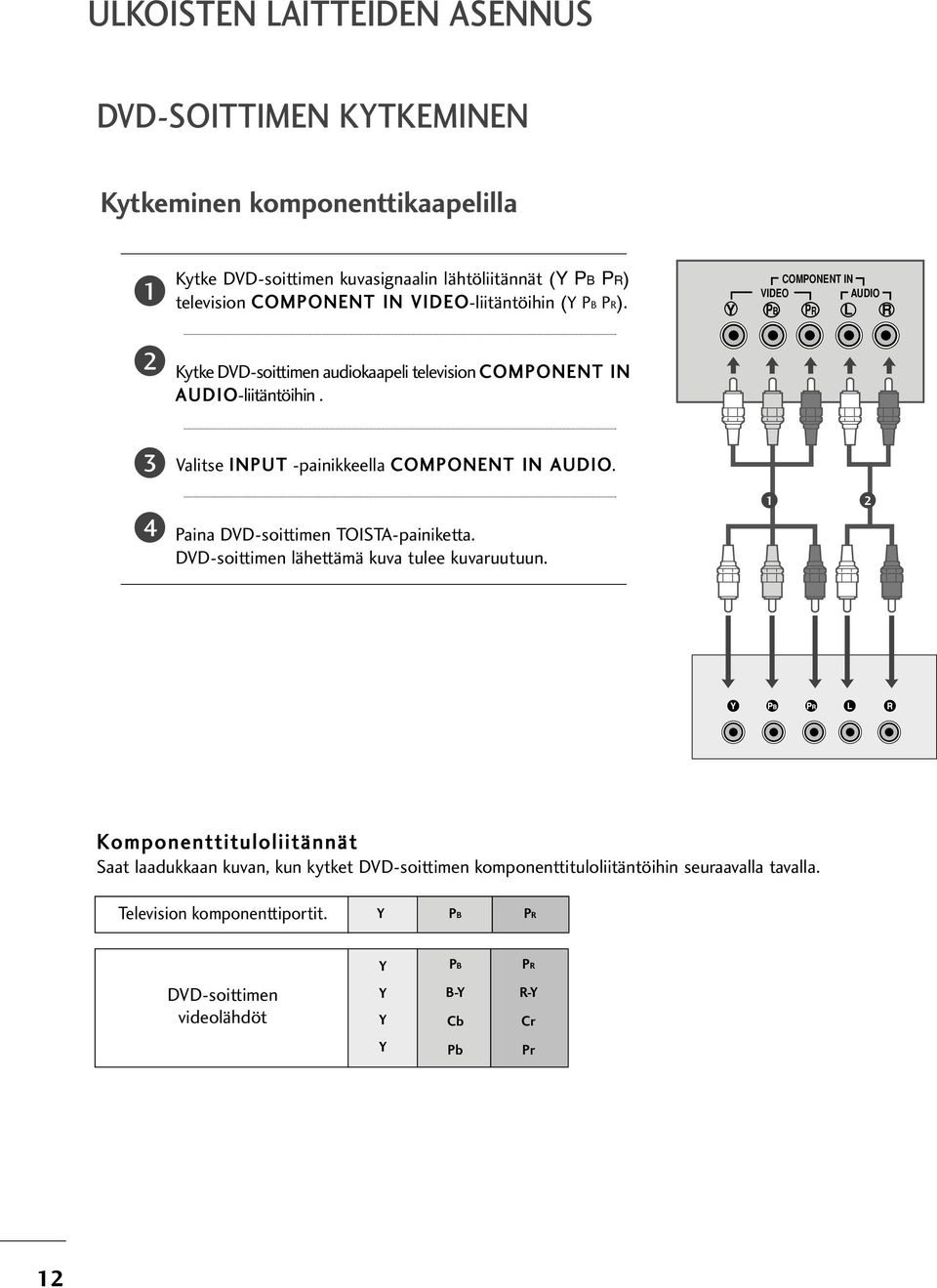

13 ULKOISTEN LAITTEIDEN ASENNUS DVD-SOITTIMEN KYTKEMINEN Kytkeminen komponenttikaapelilla Kytke DVD-soittimen kuvasignaalin lähtöliitännät (Y PB PR) television COMPONENT IN VIDEO-liitäntöihin (Y PB PR). COMPONENT IN VIDEO AUDIO Y PB PR L R Kytke DVD-soittimen audiokaapeli television COMPONENT IN AUDIO-liitäntöihin. 4 Valitse INPUT -painikkeella COMPONENT IN AUDIO. Paina DVD-soittimen TOISTA-painiketta. DVD-soittimen lähettämä kuva tulee kuvaruutuun. Komponenttituloliitännät Saat laadukkaan kuvan, kun kytket DVD-soittimen komponenttituloliitäntöihin seuraavalla tavalla. Television komponenttiportit. Y PB PR Y PB PR DVD-soittimen videolähdöt Y Y B-Y Cb R-Y Cr Y Pb Pr

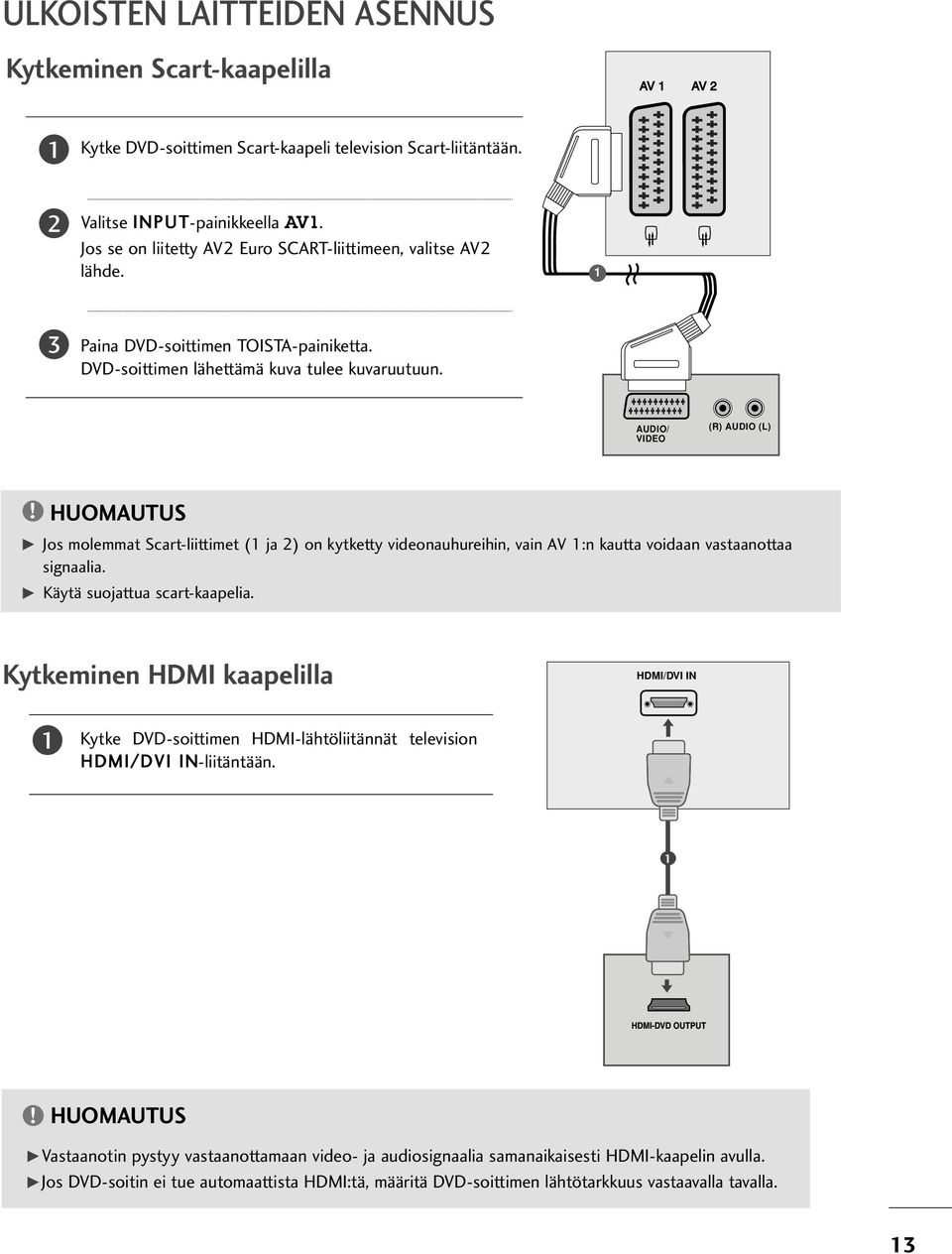

14 ULKOISTEN LAITTEIDEN ASENNUS Kytkeminen Scart-kaapelilla AV AV Kytke DVD-soittimen Scart-kaapeli television Scart-liitäntään. Valitse INPUT-painikkeella AV. Jos se on liitetty AV Euro SCART-liittimeen, valitse AV lähde. Paina DVD-soittimen TOISTA-painiketta. DVD-soittimen lähettämä kuva tulee kuvaruutuun. AUDIO/ VIDEO (R) AUDIO (L)! HUOMAUTUS G Jos molemmat Scart-liittimet ( ja ) on kytketty videonauhureihin, vain AV :n kautta voidaan vastaanottaa signaalia. G Käytä suojattua scart-kaapelia. Kytkeminen HDMI kaapelilla HDMI/DVI IN Kytke DVD-soittimen HDMI-lähtöliitännät television HDMI/ DVI IN-liitäntään.! HUOMAUTUS G Vastaanotin pystyy vastaanottamaan video- ja audiosignaalia samanaikaisesti HDMI-kaapelin avulla. G Jos DVD-soitin ei tue automaattista HDMI:tä, määritä DVD-soittimen lähtötarkkuus vastaavalla tavalla.

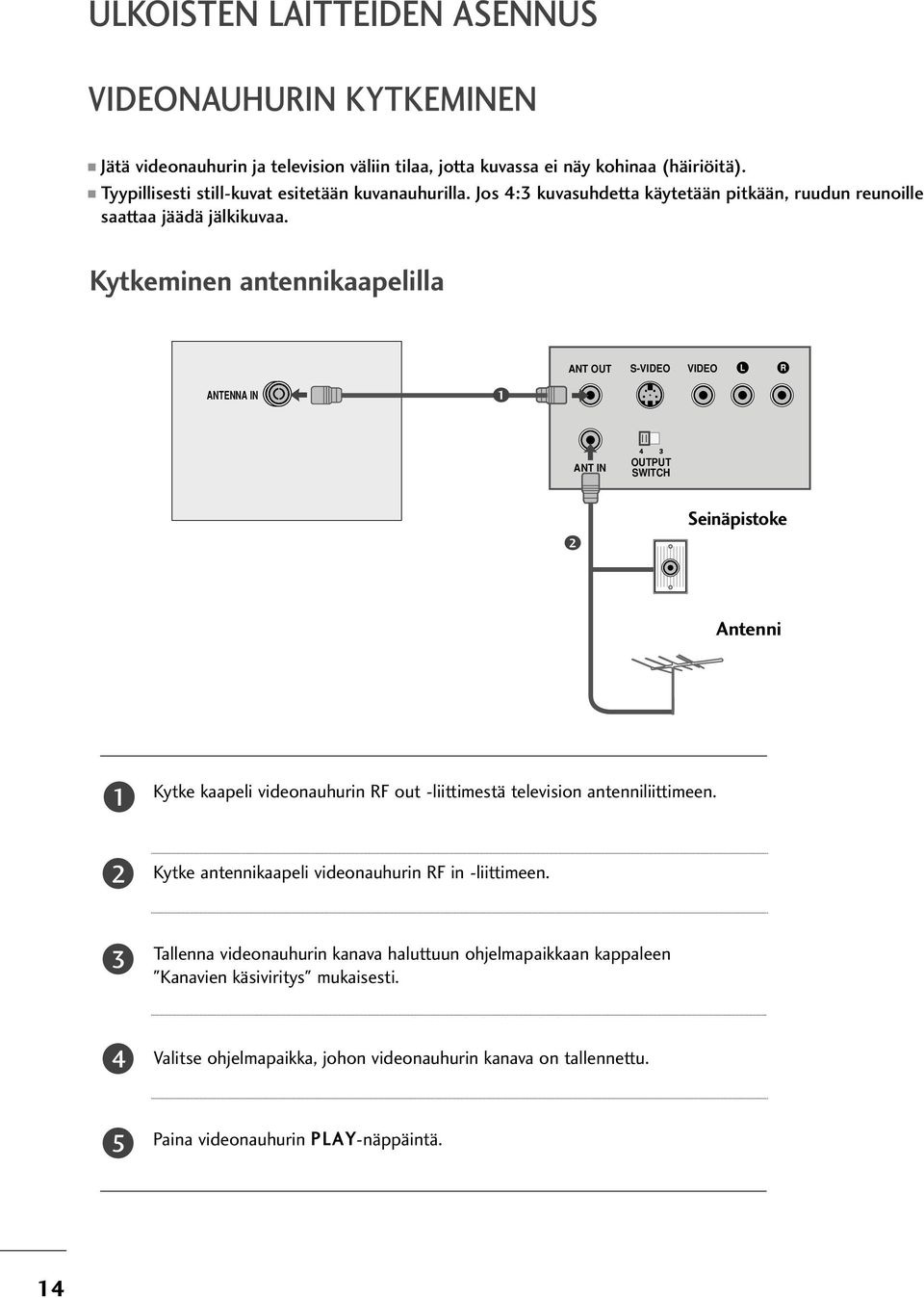

15 ULKOISTEN LAITTEIDEN ASENNUS VIDEONAUHURIN KYTKEMINEN Jätä videonauhurin ja television väliin tilaa, jotta kuvassa ei näy kohinaa (häiriöitä). Tyypillisesti still-kuvat esitetään kuvanauhurilla. Jos 4: kuvasuhdetta käytetään pitkään, ruudun reunoille saattaa jäädä jälkikuvaa. Kytkeminen antennikaapelilla ANT OUT S-VIDEO VIDEO L R ANTENNA IN ANT IN OUTPUT SWITCH Seinäpistoke Antenni Kytke kaapeli videonauhurin RF out -liittimestä television antenniliittimeen. Kytke antennikaapeli videonauhurin RF in -liittimeen. AV AV Tallenna videonauhurin kanava haluttuun ohjelmapaikkaan kappaleen "Kanavien käsiviritys" mukaisesti. 4 Valitse ohjelmapaikka, johon videonauhurin kanava on tallennettu. 5 Paina videonauhurin P L A Y-näppäintä. 4

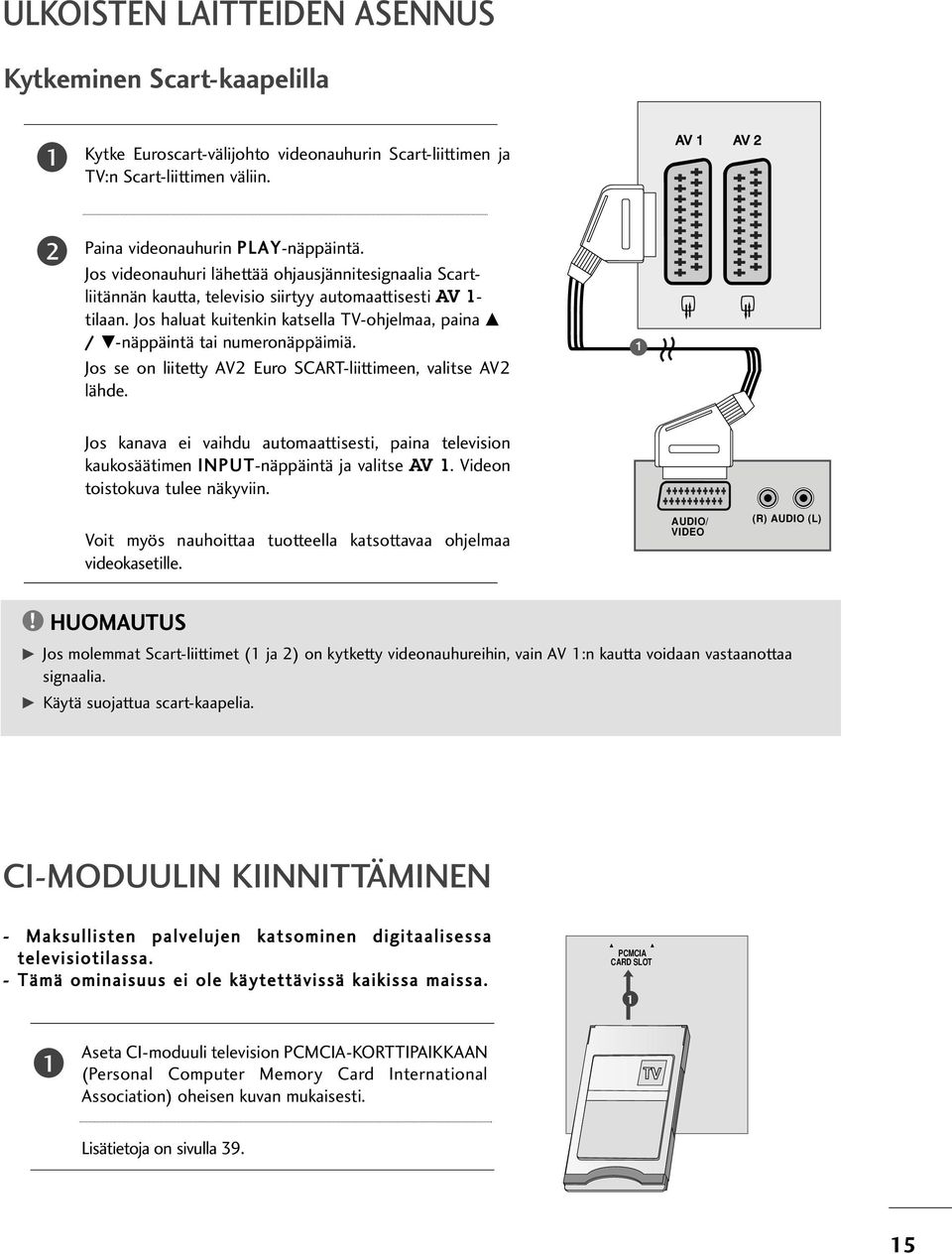

16 ULKOISTEN LAITTEIDEN ASENNUS Kytkeminen Scart-kaapelilla Kytke Euroscart-välijohto videonauhurin Scart-liittimen ja TV:n Scart-liittimen väliin. AV AV Paina videonauhurin P L A Y-näppäintä. Jos videonauhuri lähettää ohjausjännitesignaalia Scartliitännän kautta, televisio siirtyy automaattisesti AV - tilaan. Jos haluat kuitenkin katsella TV-ohjelmaa, paina D / E-näppäintä tai numeronäppäimiä. Jos se on liitetty AV Euro SCART-liittimeen, valitse AV lähde. Jos kanava ei vaihdu automaattisesti, paina television kaukosäätimen INPUT-näppäintä ja valitse AV. Videon toistokuva tulee näkyviin. Voit myös nauhoittaa tuotteella katsottavaa ohjelmaa videokasetille. AUDIO/ VIDEO (R) AUDIO (L)! HUOMAUTUS G Jos molemmat Scart-liittimet ( ja ) on kytketty videonauhureihin, vain AV :n kautta voidaan vastaanottaa signaalia. G Käytä suojattua scart-kaapelia. CI-MODUULIN KIINNITTÄMINEN - Maksullisten palvelujen katsominen digitaalisessa televisiotilassa. - Tämä ominaisuus ei ole käytettävissä kaikissa maissa. PCMCIA CARD SLOT Aseta CI-moduuli television PCMCIA-KORTTIPAIKKAAN (Personal Computer Memory Card International Association) oheisen kuvan mukaisesti. TV Lisätietoja on sivulla 9. 5

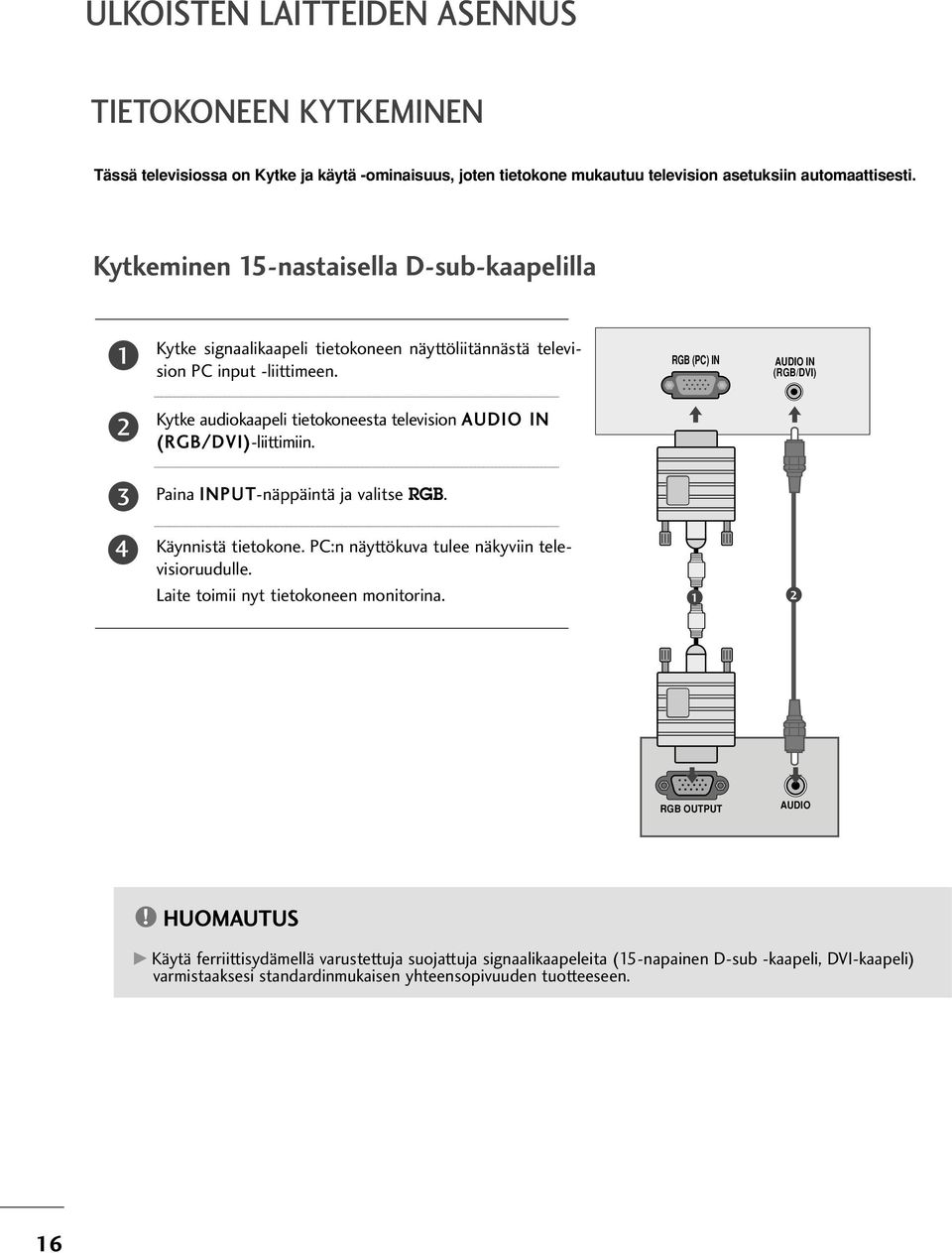

17 ULKOISTEN LAITTEIDEN ASENNUS TIETONEEN KYTKEMINEN Tässä televisiossa on Kytke ja käytä -ominaisuus, joten tietokone mukautuu television asetuksiin automaattisesti. Kytkeminen 5-nastaisella D-sub-kaapelilla Kytke signaalikaapeli tietokoneen näyttöliitännästä television PC input -liittimeen. RGB (PC) IN AUDIO IN (RGB/DVI) Kytke audiokaapeli tietokoneesta television AUDIO IN ( RGB/ DVI)-liittimiin. Paina INPUT-näppäintä ja valitse RGB. 4 Käynnistä tietokone. PC:n näyttökuva tulee näkyviin televisioruudulle. Laite toimii nyt tietokoneen monitorina. RGB OUTPUT AUDIO! HUOMAUTUS G Käytä ferriittisydämellä varustettuja suojattuja signaalikaapeleita (5-napainen D-sub -kaapeli, DVI-kaapeli) varmistaaksesi standardinmukaisen yhteensopivuuden tuotteeseen. 6

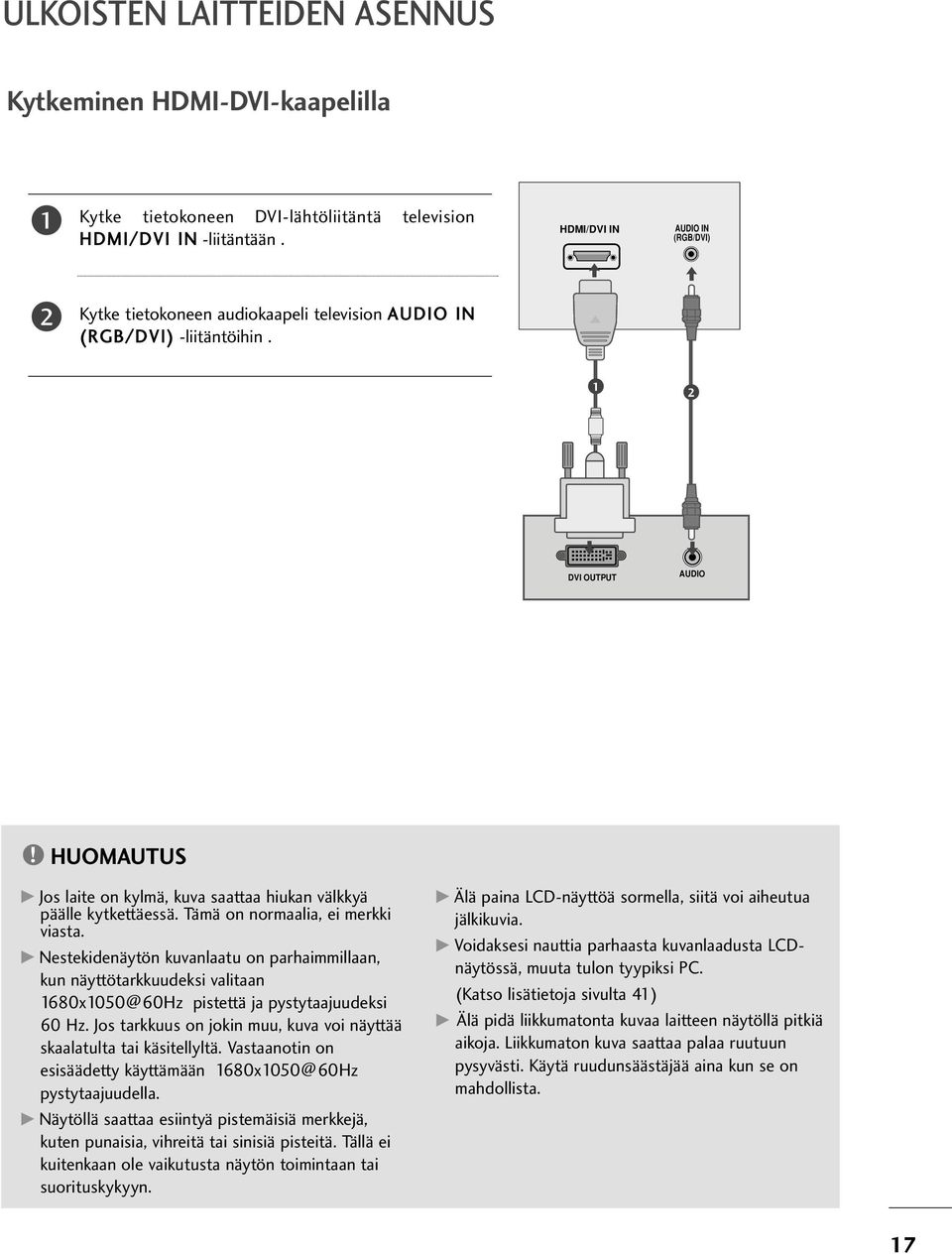

18 ULKOISTEN LAITTEIDEN ASENNUS Kytkeminen HDMI-DVI-kaapelilla Kytke tietokoneen DVI-lähtöliitäntä television HDMI/ DVI IN -liitäntään. HDMI/DVI IN AUDIO IN (RGB/DVI) Kytke tietokoneen audiokaapeli television AUDIO IN ( RGB/ DVI) -liitäntöihin. DVI OUTPUT AUDIO! HUOMAUTUS G Jos laite on kylmä, kuva saattaa hiukan välkkyä päälle kytkettäessä. Tämä on normaalia, ei merkki viasta. G Nestekidenäytön kuvanlaatu on parhaimmillaan, kun näyttötarkkuudeksi valitaan pistettä ja pystytaajuudeksi 60 Hz. Jos tarkkuus on jokin muu, kuva voi näyttää skaalatulta tai käsitellyltä. Vastaanotin on esisäädetty käyttämään pystytaajuudella. G Näytöllä saattaa esiintyä pistemäisiä merkkejä, kuten punaisia, vihreitä tai sinisiä pisteitä. Tällä ei kuitenkaan ole vaikutusta näytön toimintaan tai suorituskykyyn. G Älä paina LCD-näyttöä sormella, siitä voi aiheutua jälkikuvia. G Voidaksesi nauttia parhaasta kuvanlaadusta LCDnäytössä, muuta tulon tyypiksi PC. (Katso lisätietoja sivulta 4) G Älä pidä liikkumatonta kuvaa laitteen näytöllä pitkiä aikoja. Liikkumaton kuva saattaa palaa ruutuun pysyvästi. Käytä ruudunsäästäjää aina kun se on mahdollista. 7

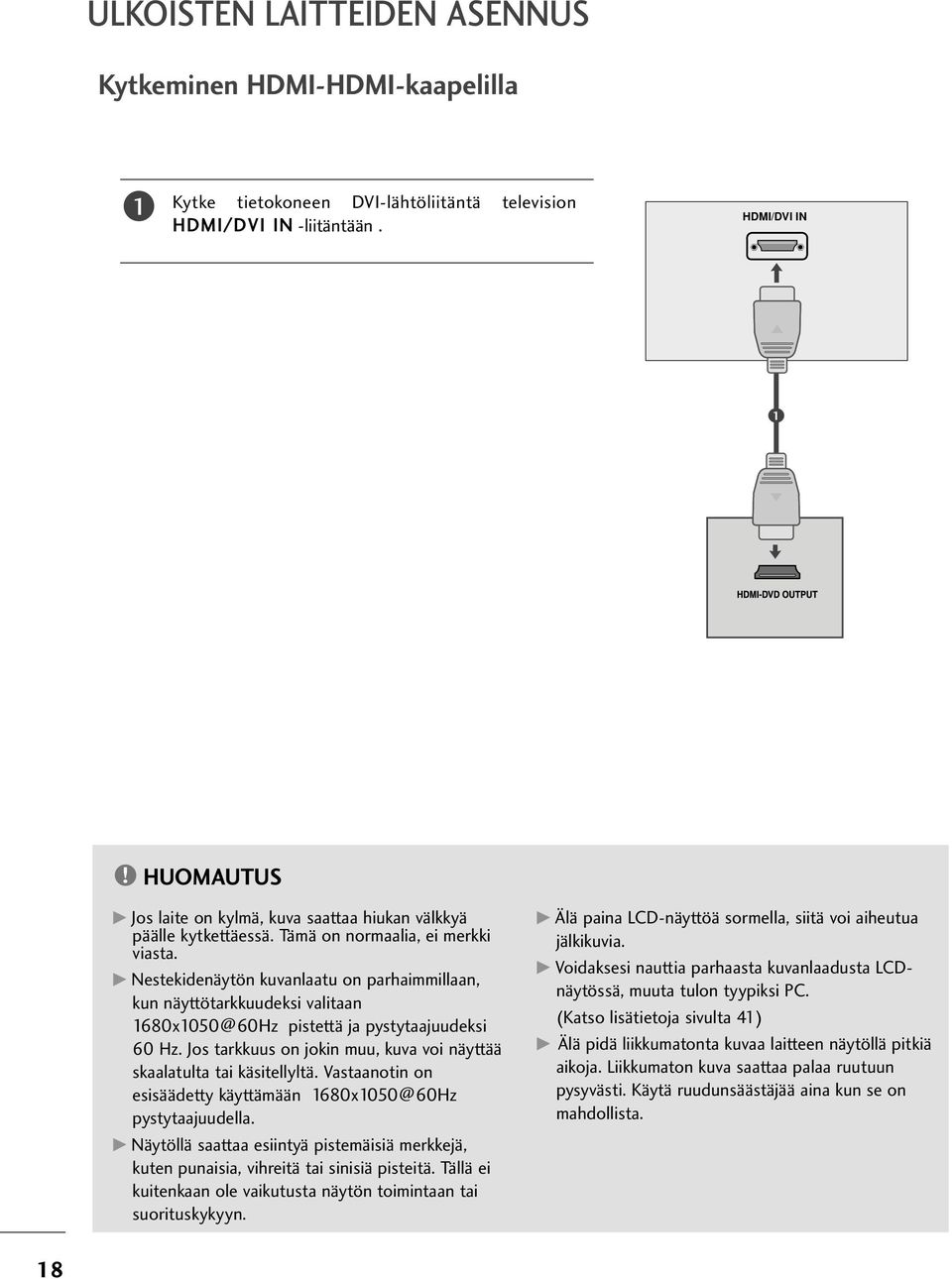

19 ULKOISTEN LAITTEIDEN ASENNUS Kytkeminen HDMI-HDMI-kaapelilla Kytke tietokoneen DVI-lähtöliitäntä television HDMI/ DVI IN -liitäntään. HDMI/DVI IN! HUOMAUTUS G Jos laite on kylmä, kuva saattaa hiukan välkkyä päälle kytkettäessä. Tämä on normaalia, ei merkki viasta. G Nestekidenäytön kuvanlaatu on parhaimmillaan, kun näyttötarkkuudeksi valitaan pistettä ja pystytaajuudeksi 60 Hz. Jos tarkkuus on jokin muu, kuva voi näyttää skaalatulta tai käsitellyltä. Vastaanotin on esisäädetty käyttämään pystytaajuudella. G Näytöllä saattaa esiintyä pistemäisiä merkkejä, kuten punaisia, vihreitä tai sinisiä pisteitä. Tällä ei kuitenkaan ole vaikutusta näytön toimintaan tai suorituskykyyn. G Älä paina LCD-näyttöä sormella, siitä voi aiheutua jälkikuvia. G Voidaksesi nauttia parhaasta kuvanlaadusta LCDnäytössä, muuta tulon tyypiksi PC. (Katso lisätietoja sivulta 4) G Älä pidä liikkumatonta kuvaa laitteen näytöllä pitkiä aikoja. Liikkumaton kuva saattaa palaa ruutuun pysyvästi. Käytä ruudunsäästäjää aina kun se on mahdollista. 8

20 9 ULKOISTEN LAITTEIDEN ASENNUS RGB/HDMI [PC] -esiasetustila <M98WDP> Tarkkuus 640x x600 70x400 04x768 Vaakataajuus (khz) Pystytaajuus (Hz) (Vai n RGB) (Vai n RGB) 80x04 5x864 HDMI/DVI-DTV moodi Tarkkuus 70x480/60p 70x576/50p 80x70/50p 80x70/60p 90x080/60i 90x080/50i 90x080/50p Vaakataajuus (khz) Pystytaajuus (Hz) 90x080/60p 440x900 <M8WDP> Tarkkuus 640x x600 70x400 04x768 Vaakataajuus (khz) Pystytaajuus (Hz) x04 5x x050

21 ULKOISTEN LAITTEIDEN ASENNUS Kuvaruudun asetukset PC-tilassa Näytön asetusten palauttaminen Palauttaa asetukset Position, Size ja Phase (Sijainti, Koko ja Vaihe) tehdasasetusarvoihinsa. Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC] (RGB[Tietokone]). KUVA Siirrä Kontrasti : 00 Kirkkaus : 50 Terävyys : 70 Väri : 70 Värisävy : 0 Lisäsäädöt Kuvan palauttam. Näyttö D NÄYTTÖ Siirrä BACK Edel. Tarkkuus Auto. aset. Sijainti Size Vaihe Nollaus G Aseta MENU Valitse KUVA. 4 5 Valitse NÄYTTÖ. Valitse Nollaus. Valitse KYLLÄ. Suorita Nollaus. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 0

22 ULKOISTEN LAITTEIDEN ASENNUS Näytön sijainnin, koon ja vaiheen säätäminen. Jos kuva ei ole selkeä automaattisen asetuksen jälkeen ja erityisesti jos merkit yhä värisevät, säädä kuvan vaihetta manuaalisesti. Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC]. KUVA Siirrä Kontrasti : 00 Kirkkaus : 50 Terävyys : 70 Väri : 70 Värisävy : 0 Lisäsäädöt Kuvan palauttam. Näyttö D NÄYTTÖ Tarkkuus Auto. aset. Sijainti Size Vaihe Nollaus G Siirrä F BACK D G E Edel. MENU Valitse KUVA. 4 Valitse NÄYTTÖ. Valitse Sijainti, Size tai Vaihe. Tee tarvittavat muutokset. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun.

23 ULKOISTEN LAITTEIDEN ASENNUS Tarkkuuden valitseminen Voit katsoa normaalia kuvaa valitsemalla saman RGB-tilan ja PC-tilan tarkkuuden. Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC] KUVA Siirrä Kontrasti : 00 Kirkkaus : 50 Terävyys : 70 Väri : 70 Värisävy : 0 Lisäsäädöt Kuvan palauttam. Näyttö D NÄYTTÖ Tarkkuus Auto. aset. Sijainti Size Vaihe Nollaus NÄYTTÖ G Siirrä <M98WDP> Tarkkuus Auto. aset. G BACK 04 x x x x 768 Siirrä BACK 400 x x 050 Edel. Edel. Sijainti Size Vaihe Nollaus <M8WDP> MENU Valitse KUVA. 4 Valitse NÄYTTÖ. Valitse Tarkkuus. Valitse haluttu tarkkuus. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun.

24 ULKOISTEN LAITTEIDEN ASENNUS Automaattinen asetus (vain RGB [PC] -tilassa) Säätää automaattisesti kuvan sijainnin ja minimoi kuvan epävakauden. Säädön jälkeen, jos kuva ei vielä ole moitteeton, laite toimii oikein, mutta vaatii lisäsäätöä. Automaattinen asetus Tämä toiminto säätää sijainnin näytössä, kellon ja kellon vaiheen automaattisesti. Kuva poistuu näytöstä muutamaksi sekunniksi, kun asetuksia määritetään automaattisesti. KUVA Siirrä Kontrasti : 00 Kirkkaus : 50 Terävyys : 70 Väri : 70 Värisävy : 0 Lisäsäädöt Kuvan palauttam. Näyttö D NÄYTTÖ Tarkkuus Auto. aset. Sijainti Size Vaihe Nollaus G Siirrä BACK Aseta Edel. MENU Valitse KUVA. Valitse NÄYTTÖ. Valitse Autom. asetukset. Jos kuvan sijainti ei ole vieläkään oikea, valitse automaattisäätö uudelleen. Jos kuvaa on säädettävä uudelleen automaattisen säätämisen jälkeen RGB (PC) -tilassa, voit säätää Sijainti, Size tai Vaihe. 4 5 Valitse KYLLÄ. Suorita Autom. asetukset. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun.

25 TELEVISION KATSELU / KANAVIEN HALLINTA KAUKOSÄÄTIMEN NÄPPÄINTOIMINNOT Kun käytät kaukosäädintä, kohdista se televisiossa olevaan kaukosäätimen vastaanottimeen. TV POWER INPUT D/A TV/RADIO TEXT I/II MUTE POWER D/A INPUT INPUT TV/RADIO I/II Kytkee laitteen päälle tai pois päältä. Valitsee digitaalisen tai analogisen tilan. Kytkee laitteeseen virran. Ulkoisen lähteen moodin valinta vaihtuu vakiojärjestyksessä. Kytkee laitteen päälle. Valitsee radio- tai TV-kanavan. Valitsee äänisignaalille ulostulon. LIST 0 Q.VIEW MUTE Mykistää äänen tai poistaa mykistyksen. MENU EXIT Numeropainikk eet 0~9 Valitsevat ohjelman. Valitsevat valikosta numeroidun vaihtoehdon. LIST Näyttää ohjelmataulukon. INFO i GUIDE Q.VIEW Palaa viimeksi katseltuun ohjelmaan. MENU Avaa valikon. VOL BACK * PR EXIT Pyyhkii kaikki ruutunäytöt. FAV INFO i Näyttää nykyisen näytön tiedot. GUIDE Tuo ohjelmaoppaan näkyviin. RATIO INDEX SLEEP TIME SUBTITLE HOLD UPDATE REVEAL? PEUKALOSAUVA (ylös/alas/vase mmalle/oikealle) Voit siirtyä näytössä näkyvissä valikoissa ja säätää asetuksia. Vahvistaa valinnan tai näyttää nykyisen tilan. VOLUME UP Säätää äänenvoimakkuutta. /DOWN BACK Käyttäjä voi siirtyä yhden tason taaksepäin vuorovaikutteisessa sovelluksessa, EPG-ohjelmaoppaassa tai muussa vuorovaikutteisessa toiminnossa. * FAV EI TOIMINTO Näyttää valitun suosikkiohjelman. Programme UP/DOWN Valitsee ohjelman. 4

26 TELEVISION KATSELU / KANAVIEN HALLINTA TV D/A POWER INPUT TELETEXTpainikkeet Näillä painikkeilla ohjataan tekstitelevision toimintaa. Lisätietoja on kohdassa Tekstitelevisio. TV/RADIO TEXT I/II MUTE VÄRILLISET PAINIKKEET Näitä painiketta tarvitaan käytettäessä tekstitelevisiota (vain TELETEXT-malleissa) tai Kanavien järjestelytoimintoa LIST 0 Q.VIEW MENU EXIT RATIO SLEEP SUBTITLE Valitsee halutun kuvasuhteen. Asettaa uniajastimen. Haluamasi tekstityksen käynnistäminen digitaalisessa tilassa. INFO i GUIDE VOL BACK * FAV PR RATIO SLEEP SUBTITLE UPDATE INDEX TIME HOLD REVEAL? Paristojen asentaminen Avaa kaukosäätimen takaosassa olevan paristolokeron kansi. Asenna kaksi paristoa. Älä sekoita vanhoja ja uusia paristoja. Sulje kansi. 5

27 TELEVISION KATSELU / KANAVIEN HALLINTA TELEVISION KÄYNNISTÄMINEN - Voit hyödyntää television ominaisuuksia, kun käynnistät sen. Kytke ensin virtajohto oikein. POWER TV D/A TV/RADIO TEXT I/II INPUT MUTE 4 Kytke virta painamalla laitteen virtapainiketta Paina TV-painiketta kauko-ohjaimesta. Aseta kanava käyttämällä PR+/--painikkeita tai kaukoohjaimen numeropainikkeita LIST 0 Q.VIEW MENU EXIT Määritysten tekemisen aloittaminen Jos OSD-kuvaruutunäyttö (On Screen Display) näkyy ruudussa kuvana virran kytkemisen jälkeen, voit muuttaa Language (Kieli)-, Country (Maa) ja Time Zone (Aikavyöhyke) -asetuksia sekä automaattisen ohjelmahaun asetuksia. HUOMAUTUS: a. Jos painikkeita ei paineta, kuvaruutunäyttö häviää automaattisesti noin 40 sekunnin kuluttua. b. BACK (TAKAISIN) -painikkeella voit siirtyä nykyisestä OSD-kuvaruutunäytöstä edelliseen OSD-kuvaruutunäyttöön. INFO i GUIDE BACK VOL RATIO INDEX * PR FAV SLEEP SUBTITLE UPDATE TIME HOLD REVEAL? 6

28 TELEVISION KATSELU / KANAVIEN HALLINTA KANAVAN VALITSEMINEN Valitse kanava PR + tai - -painikkeella tai numeropainikkeilla. TV D/A POWER INPUT TV/RADIO TEXT I/II MUTE LIST 0 Q.VIEW ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN MENU EXIT Säädä äänenvoimakkuus VOL + tai - -painikkeella. INFO i BACK GUIDE Jos haluat mykistää äänen, paina MUTE -painiketta. VOL * PR FAV Saat äänen jälleen kuulumaan painamalla MUTE, VOL +/- -tai I/II painiketta. RATIO SLEEP SUBTITLE UPDATE INDEX TIME HOLD REVEAL? 7

29 TELEVISION KATSELU / KANAVIEN HALLINTA NÄYTTÖVALIKOIDEN VALITSEMINEN JA SÄÄDÖT Vastaanottimesi kuvaruutunäyttö (OSD) saattaa poiketa hieman tässä käyttöoppaassa esitetystä. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 E R G AUDIO Siirrä ASENNUS KUVA AUDIO AIKA ASETUS LUKITUS Autom. äänenvoim. : Pois Tasapaino 0 Ääniasetus : Normaali 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E L R AIKA Siirrä Kello TV:n sulkuaika : Pois Avausaika : Pois Uniajastin : Pois Autom. sulku : Pois Aikavyöhyke :Kanarians. GMT ASETUS Siirrä Valikkokieli : Suomi Äänen kieli : Englanti Tekstityksen kieli : Englanti Huono kuulo( ) : Pois Asetusmaa : UK Liitäntä Näppäinlukko : Pois Aseta käyttäjätunnus : E LUKITUS Siirrä Lukitus : Pois Määritä salasana Estetty ohjelma Kanavien valvonta : Pois MENU Tuo valikot näkyviin. Valitse valikkokohde. Siirry ponnahdusvalikkoon. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 8

30 TELEVISION KATSELU / KANAVIEN HALLINTA KANAVIEN AUTOMAATTIVIRITYS Sen avulla voit hakea ja tallentaa kaikki ohjelmat automaattisesti. Kun aloitat automaattisen ohjelmoinnin, kaikki aiemmin tallennetut palvelutiedot poistetaan. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Kaikki palvelutiedot päivitetään. Vahvistin : Päällä Haluatko jatkaa? Ohjelmistopäivitys : Päällä KYLLÄ EI Diagnostiikka CI-tiedot Secam L haku MENU Valitse ASENNUS. Valitse Automaattinen haku. Valitse KYLLÄ. Anna nelikirjaiminen salasana NUMEROPAINIKKEILLA Lock System O n (Lukitusjärjestelmä käytössä) -tilassa. Jos haluat jatkaa automaattiviritystä, valitse Kyllä käyttämällä F G -painiketta. Paina sitten -painiketta. Jos et halua jatkaa, valitse E i. 4 Suorita Automaattinen haku. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 9

31 TELEVISION KATSELU / KANAVIEN HALLINTA KANAVIEN KÄSIVIRITYS (DIGITAALISESSA TILASSA) Manuaalista ohjelmanhakua käytettäessä voit lisätä ohjelmia manuaalisesti ohjelmaluetteloon. ASENNUS Siirrä ASENNUS Siirrä Automaattinen haku Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin Ohjelmistopäivitys : Päällä : Päällä Manuaalinen haku Kanavien käsittely Vahvistin Ohjelmistopäivitys F DTV G Vastaannottimesi lisää tämän kanavan kanavalistaan. : Päällä VHF CH. 0 : Päällä Diagnostiikka Diagnostiikka CI-tiedot CI-tiedot Huono Normaali Hyvä Lisää Sulje MENU Valitse ASENNUS. Valitse Manuaalinen haku. Anna nelikirjaiminen salasana NUMEROPAINIKKEILLA Lock System O n (Lukitusjärjestelmä käytössä) -tilassa. 4 Valitse DTV. Valitse haluamasi kanavanumero. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 0

32 TELEVISION KATSELU / KANAVIEN HALLINTA KANAVIEN KÄSIVIRITYS (ANALOGISESSA TILASSA) Kanavien käsiviritys mahdollistaa kanavien virittämisen ja niiden järjestämisen haluttuun järjestykseen käsin. ASENNUS Siirrä ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin Ohjelmistopäivitys Diagnostiikka CI-tiedot : Päällä : Päällä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin Ohjelmistopäivitys Diagnostiikka CI-tiedot F TV G Tallennus Järjestelmä Taaj. : Päällä Kanava : Päällä Hienosäätö Haku BG V/UHF F G F G Nimi C 0 Tall Sulje MENU Valitse ASENNUS. 6 Valitse V/UHF tai Kaapeli. Valitse Manuaalinen haku. 7 tai Valitse haluamasi kanavanumero. 0 ValitseT V. 8 Aloita haku. 4 5 tai Valitse haluamasi ohjelmanumero. 9 Valitse Tallenna Valitse televisiojärjestelmä. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. Anna nelikirjaiminen salasana NUMEROPAINIKKEILLA Lock System O n (Lukitusjärjestelmä käytössä) -tilassa. L : SECAM L/L (lisävaruste) B G : PAL B/G, SECAM B/G (Eurooppa/Itä-Eurooppa/Aasia/ Uusi Seelanti/Lähi-itä/Afrikka/Australia) I : PAL I/II (Iso-Britannia/Irlanti/Hongkong/Etelä-Afrikka) D K : PAL D/K, SECAM D/K (Itä-Eurooppa/Kiina/Afrikka/IVY) Voit tallentaa toisen kanavan toistamalla vaiheet 4 9.

33 TELEVISION KATSELU / KANAVIEN HALLINTA A HIENOVIRITYS Hienoviritys on yleensä tarpeen vain silloin, kun kuvanlaatu on heikko. 4 MENU Valitse ASENNUS. Valitse Manuaalinen haku. ValitseT V. Valitse Nimi Valitse sijainti, valitse sitten toinen merkki, ja niin edelleen. Voit käyttää kirjaimia A Z, numeroita 0 9, +/- ja tyhjämerkkiä. Valitse Sulje Valitse Tallenna A NIMEN ANTAMINEN KANAVALLE Voit myös antaa jokaiselle kanavapaikalle viisimerkkisen nimen. MENU Valitse ASENNUS. 4 Valitse Hienosäätö. Valitse Manuaalinen haku. 5 Suorita kuvan ja äänen hienosäätö. ValitseT V. 6 Valitse Tallenna Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun.

34 TELEVISION KATSELU / KANAVIEN HALLINTA PROGRAMME EDIT Jos ohjelma on määritetty ohitettavaksi, sitä ei voi valita PR + - -painikkeella televisiota katseltaessa. Jos haluat valita ohitettavaksi määritetyn ohjelman, anna sen numero NUMEROPAINIKKEILLA tai valitse se Programme edit (Ohjelmien järjestely) -valikosta. Tämän toiminnon avulla voit ohittaa televisioon tallennettuja ohjelmia. Vain joissakin maissa ohjelman numeroa voi muuttaa KELTAISTA painikkeella. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin Ohjelmistopäivitys Diagnostiikka CI-tiedot : Päällä : Päällä MENU Valitse ASENNUS. Valitse Kanavien käsittely. Anna nelikirjaiminen salasana NUMEROPAINIKKEILLA Lock System O n (Lukitusjärjestelmä käytössä) -tilassa. 4 Siirry ominaisuuteen Kanavien käsittely. Valitse tallennettava tai ohitettava ohjelma. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun.

35 TELEVISION KATSELU / KANAVIEN HALLINTA (DTV/RADIOTILA) A Ohjelmapaikan ohittaminen Kun ohjelmapaikka on ohitettu, sitä ei voi valita Valitse ohitettava ohjelmanumero. PR + - näppäimellä kanavien normaalin selaamisen aikana. Jos haluat valita ohitetun ohjelmapaikan, anna sen numero suoraan numeronäppäimillä tai BLUE Muuta ohitettu ohjelmanumero siniseksi. valitse se ohjelmapaikkojen järjestelyvalikon tai kanavataulukon kautta. Jos haluat valita ohitettavaksi määritetyn ohjelman, anna sen numero NUMEROPAINIKKEILLA BLUE Vapauta ohitettu ohjelma. tai valitse se kanavien järjestelyvalikosta tai EPGohjelmaoppaasta. A Suosikkiohjelman valitseminen Valittu ohjelma sisällytetään automaattisesti FAV Valitse suosikkiohjelmanumerosi. suosikkiohjelmien luetteloon. 4

36 TELEVISION KATSELU / KANAVIEN HALLINTA TV-TILASSA Tällä toiminnolla voit poistaa tai ohittaa tallennettua kanavia. A Auto Sort (Automaattinen lajittelu) VIHREÄ Käynnistä Auto Sort (Automaattinen lajittelu). Kun Auto Sort (Automaattinen lajittelu) on kerran käynnistetty, ohjelmia ei ole enää tarpeen muokata. A Kanavan poistaminen PUNAINEN Valitse poistettava ohjelmanumero. Muuta poistetun ohjelman numero punaiseksi. Valittu kanava poistetaan ja kaikki sen jälkeen tulevat kanavat siir-tyvät pykälän ylöspäin. PUNAINEN Vapauta poistettu ohjelma. A Kanavan siirtäminen Valitse siirrettävä ohjelmanumero. KELTAINEN KELTAINEN Muuta siirretyn ohjelman numero KELTAISEKSI. Vapauta siirretty ohjelma. A Ohjelmapaikan ohittaminen SININEN SININEN Valitse ohitettava ohjelmanumero. Muuta ohitettu ohjelmanumero siniseksi. Vapauta ohitettu ohjelma. Kun ohjelmapaikka on ohitettu, sitä ei voi valita PR + - näppäimellä kanavien normaalin selaamisen aikana. Jos haluat valita ohitetun ohjelmapaikan, anna sen numero suoraan numeronäppäimillä tai valitse se ohjelmapaikkojen järjestelyvalikon tai kanavataulukon kautta. A Suosikkiohjelman valitseminen FAV Valitse suosikkiohjelmanumerosi. Valittu ohjelma lisätään suosikkiohjelmien luetteloon. 5

37 TELEVISION KATSELU / KANAVIEN HALLINTA Booster eli tehostin (DIGITAALISESSA TILASSA) Jos vastaanotto on heikko, aseta Booster tilaan On. Kun signaali on voimakas, valitse asetusarvo Off. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Pois Ohjelmistopäivitys : Päällä On Päällä Diagnostiikka CI-tiedot MENU Valitse ASENNUS. 4 Tallenna. Valitse Vahvistin. Valitse Päällä tai Pois. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 6

38 TELEVISION KATSELU / KANAVIEN HALLINTA SOFTWARE UPDATE (OHJELMISTOPÄIVITYS) Ohjelmistopäivitys (Software Update) tarkoittaa, että ohjelmiston voi ladata maanpäällisen digitaalisen lähetysjärjestelmän välityksellä. ASENNUS Siirrä ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin Ohjelmistopäivitys Diagnostiikka CI-tiedot : Päällä : Päällä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin Ohjelmistopäivitys Diagnostiikka CI-tiedot : Päällä : Päällä Pois On Päällä MENU Valitse ASENNUS. Valitse Ohjelmistopäivitys. 4 Tallenna. Valitse Päällä tai Pois. Jos valitset Päällä, näkyviin tulee vahvistussanoma, joka ilmoittaa, että uusi ohjelmisto on löytynyt. * Ohjelmistopäivitystä tehtäessä Toisinaan tiedot päivitettävän ohjelmiston siirrosta saattavat näkyä televisiossa seuraavan kaltaisessa valikossa. Valitse F G -painikkeella Kyllä, ja seuraava ikkuna tulee näkyviin. Kun ohjelmistopäivitys on valmis, järjestelmän käynnistyminen uudelleen kestää noin minuutin. - Muista seuraavat asiat ohjelmistopäivityksen aikana: Vastaanottimen päävirtaa ei saa katkaista. Vastaanotinta ei saa sammuttaa. Antennia ei saa irrottaa. Ohjelmistopäivityksen jälkeen voit tarkistaa päivitetyn ohjelmiston version Diagnostics (Diagnostiikka) -valikosta. 7

39 TELEVISION KATSELU / KANAVIEN HALLINTA DIAGNOSTICS (DIAGNOSTIIKKA) (VAIN DIGITAALISESSA TILASSA) Tämän toiminnon avulla voit tarkastella Manufacturer (Valmistaja)-, Model/Type (Malli/tyyppi)-, Serial Number (Sarjanumero)- ja Software Version (Ohjelmistoversio) -tietoja. Näyttää valitun MUX:n tiedot ja signaalinvoimakkuuden. Näyttää valitun MUX:n signaalitiedot ja palvelun nimen. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Tekninen diagnostiikka Valmistaja : LG Electronics Inc. Malli/Tyyppi : Mx8WDP Sarjanumero : 708KGKG0009 Ohjelmistoversio : V.05. CH 0 CH 4 CH 6 CH 8 CH 54 CH 60 D BACK Edel. E Popup EXIT Poistu MENU Valitse ASENNUS. Valitse Diagnostiikka. Näytä valmistaja, malli/tyyppi, sarjanumero ja ohjelmistoversio. 4 Näytä kanavan tiedot. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 8

40 TELEVISION KATSELU / KANAVIEN HALLINTA CI [COMMON INTERFACE] INFORMATION (CI-TIEDOT) Tämän toiminnon avulla pystyt katsomaan eräitä salattuja lähetyksiä (maksullisia kanavia). Jos irrotat CI-moduulin, et pysty katsomaan maksullisia lähetyksiä. Kun moduuli on paikallaan CI-aukossa, saat näkyviin moduulin valikon. Hankkiaksesi moduulin ja älykortin, ota yhteys jälleenmyyjään. Älä syötä ja poista CAM-moduulia toistuvasti vastaanottimeen ja pois siitä. Se saattaa aiheuttaa toimintahäiriön. Kun käynnistät vastaanottimen CI-moduulin syöttämisen jälkeen, vastaanottimen ääni saattaa puuttua. CI-moduuli ja älykortti voivat aiheuttaa epänormaalin kuvan. CI (Common Interface) -toiminnon käytettävyys saattaa vaihdella maan paikallisten lähetysstandardien mukaan. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Viaccess Module Consultations Authorizations Module information Select the item Tämä OSD-kuvaruutunäyttö on tarkoitettu vain viitteeksi. Valikkovaihtoehdot ja ruudun asettelu ovat eri maksullisten digitaalisten palveluiden tarjoajilla erilaisia. Jälleenmyyjä voi tarvittaessa muuttaa CI (Common Interface) -valikkonäyttöä ja palvelua. MENU Valitse ASENNUS. 4 Valitse CI- tiedot. Valitse haluttu kohde: Kohteita ovat esimerkiksi moduulin tiedot, älykortin tiedot, kieli ja ohjelmistojen lataaminen. Tallenna. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 9

41 TELEVISION KATSELU / KANAVIEN HALLINTA OHJELMATAULUKON NÄYTTÄMINEN Voit tarkistaa tallennetut kanavat katsomalla kanavataulukkoa. Näkyy lukitun ohjelman yhteydessä. A Kanavataulukon katselu LIST Näytä PKanavalista. Saatat löytää muutamia sinisenä näkyviä kanavia. Ne ohitetaan automaattisesti automaattivirityksen tai ohjelmapaikkojen muokkauksen yhteydessä. Jotkut kanavat näkyvät ohjelmataulukossa numerolla. Niille ei ole annettu kanavan nimeä. A Kanavan valinta kanavataulukosta Valitse ohjelma. TV/RADIO Katsomastasi ohjelman tila vaihtuu TV:stä DTV:ksi ja Radioksi. Siirry valittuun ohjelmanumeroon. A Kanavataulukon selaaminen PR Vaihda sivua. LIST Palaa normaaliin television katseluun. A Suosikkiohjelmataulukon näyttäminen FAV Näytä suosikkiohjelmataulukko. 40

42 TELEVISION KATSELU / KANAVIEN HALLINTA LÄHDEMERKINTÄ Valitsee kunkin lähteen tunnuksen. Voidaksesi nauttia parhaasta kuvanlaadusta PC:llä, muuta HDMI-tulon tyypiksi PC. ASETUS Siirrä Valikkokieli : Suomi Äänen kieli : Englanti Tekstityksen kieli : Englanti Huono kuulo( ) : Pois Asetusmaa : UK Liitäntä Näppäinlukko : Pois Aseta käyttäjätunnus : E ASETUS Siirrä AV Valikkokieli : Suomi AV Äänen kieli : Englanti Komponentti Tekstityksen kieli : Englanti RGB Huono kuulo( ) : Pois HDMI Asetusmaa : UK Liitäntä Näppäinlukko : Pois Aseta käyttäjätunnus : E Sulje MENU Valitse ASETUS. 4 Valitse lähde. Valitse merkintä. Valitse Liitäntä. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 4

43 SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) Tässä järjestelmässä on sähköinen EPG-ohjelmaopas (Electronic Programme Guide), joka helpottaa käytettävissä olevien katseluvaihtoehtojen valintaa. EPG-ohjelmaoppaassa on esimerkiksi tiedot televisio-ohjelmista ja kaikkien käytettävissä olevien palveluiden alkamis- ja päättymisajat. EPG-ohjelmaoppaassa on usein myös lisätietoja ohjelmista (ohjelmatietojen saatavuus ja määrä vaihtelevat kanavien mukaan). Tätä toimintoa voi käyttää vain, kun lähettävä kanava lähettää myös EPG-tiedot. EPG-ohjelmaoppaassa on seuraavien kahdeksan päivän ohjelmatiedot. EPG-oppaan käytön aloitus ja lopetus GUIDE Ota EPG käyttöön tai poista se käytöstä. Ohjelmaopas YLE TV 06 Maa :09 KAIKKI 06 Mar. 4:00 5:00 YLE TV Ei tietoja Kungskonsumente YLE TV Ei tietoja TV: Farmen Ei tietoja 4 TV.. Ei tietoja 5 YLE FST 6 CNN Ei tietoja Ei tietoja 8 YLE Ei tietoja Tänään otsikoissa TV/RADIO Radio FAV Suosikki D E INFO Tiedot Kanavan vaihto Tila Päiväys Manuaalinen ajastin Ajastuslista Ohjelman valitseminen tai PR Valitse haluamasi ohjelma. Näytä valittu ohjelma. 4

44 SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) Painikkeen toiminto ohjelmaoppaan NOW/NEXT (NYT/SEURAAVA) -tilassa PUNAINEN EPG-tilan vaihtaminen Televisio-ohjelman valinta KELTAINEN Siirtyminen Timer Record/Remind (Ajastintallennus/muistutus) -asetustilaan PR Siirtyminen sivun loppuun ja alkuun SININEN Siirtyminen Timer Record/Remind (Ajastintallennus/muistutus) -luettelotilaan GUIDE tai EXIT EPG-ohjelmaoppaan poistaminen käytöstä Siirry valittuun ohjelmaan. TV/RADIO Televisio- tai radio-ohjelman valitseminen NOW (NYT) tai NEXT (SEURAAVA) - ohjelman valinta INFO i Tarkat tiedot näkyviin ja pois näkyvistä Painikkeen toiminto 8 Days Guide (ohjelmaoppaan 8 päivän tilassa) -tilassa PUNAINEN EPG-tilan vaihtaminen Televisio-ohjelman valinta VIHREÄ Siirtyminen Date (Päivämäärä) -asetustilaan PR Siirtyminen sivun loppuun ja alkuun KELTAINEN Siirtyminen Timer Record/Remind (Ajastintallennus/muistutus) -asetustilaan GUIDE tai EXIT EPG-ohjelmaoppaan poistaminen käytöstä SININEN Enter Timer Record/Remind list mode. TV/RADIO Televisio- tai radio-ohjelman valitseminen Siirry valittuun ohjelmaan. INFO i Tarkat tiedot näkyviin ja pois näkyvistä NOW (NYT) tai NEXT (SEURAAVA) -ohjelman valinta Painikkeen toiminto Date Change (Päivämäärän muuttaminen) -tilassa VIHREÄ Date (Päivämäärä) -asetustilan poistaminen käytöstä Date (Päivämäärä) -asetustilan poistaminen käytöstä Siirtyminen valittuun päivämäärään GUIDE tai EXIT EPG-ohjelmaoppaan poistaminen käytöstä Päivämäärän valinta 4

45 SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) Painikkeen toiminto Extended Description (Pidempi kuvaus) -ruudussa Teksti ylös-/alaspäin INFO i Tarkat tiedot näkyviin ja pois näkyvistä KELTAINEN Siirtyminen Timer Record/Remind (Ajastintallennus/muistutus) -asetustilaan GUIDE tai EXIT EPG-ohjelmaoppaan poistaminen käytöstä Painikkeen toiminto Record/Remind (Tallennus/muistutus) -asetustilassa - Tämä toiminto on käytettävissä vain, kun 8-nastaista tallennussignaalia käyttävä tallennuslaite on kiinnitetty SCART-kaapelilla DTV-OUT-lähtöliitäntään. KELTAINEN Siirtyminen Guide (Opas)- tai Timer (Ajastin) -luettelotilaan Timer Record/Remind (Ajastintallennus /muistutus) -asetuksen tallentaminen Valitse Type (Tyyppi), Service (Palvelu), Date (Päivämäärä) tai Start/End Time (Alkamis- ja päättymisaika) Toiminnon asetus Painikkeen toiminta Schedule List (Ajoitettu luettelo) -tilassa KELTAINEN Uuden Manual Timer (Manuaalinen ajastin)-asetustilan lisääminen SININEN Siirtyminen Guide (Opas) -tilaan VIHREÄ Siirry Schedule List (Ajoitettu luettelo) -muokkaustilaan Valitse Schedule List (Ajoitettu luettelo). PUNAINEN Valitun kohteen poistaminen 44

46 KUVAN HALLINTA KUVAN KOON (KUVASUHTEEN) HALLINTA Voit katsella ruutua eri kuvaformaateissa: 6:9, Vain haku, Alkuperäinen, 4:, 4:9 ja Zoom/. Jos paikallaan pysyvä kuva jää kuvaruutuun pitkäksi ajaksi, se voi palaa kiinni ja olla aina näkyvissä Voit säätää suurennussuhdetta D E -painikkeen avulla. Tämä toiminto edellyttää signaalia. Voit myös säätää kuvasuhdetta RATIO OSD - näytössä. Määrittääksesi zoomausasetuksen valitse Zoom ja Zoom Ratio OSD näytössä. 6:9 Seuraavan valinnan avulla voit säätää kuvaa suorassa suhteessa vaakasuunnassa siten, että kuva täyttää koko kuvaruudun. Tästä on hyötyä katseltaessa DVD-elokuvia, joiden kuvasuhde on 4:. 4: Seuraava valinta näyttää kuvan alkuperäisessä 4:-tahosuhteessa siten, että vasemmassa ja oikeassa laidassa näkyy harmaa reunus. 45

47 KUVAN HALLINTA Alkuperäinen Kun televisio vastaanottaa laajakuvasignaalia, signaali muutetaan automaattisesti lähetettäväksi kuvamuodoksi. Zoom Valitse Zoom, jos haluat muuttaa kuvaa sekä pystysuunnassa levittämällä että rajaamalla sekä muuttaa kuvaa että yrittää täyttää sillä mahdollisimman suuren osan kuvaruudusta. Alkuperäinen 4:9 Voit katsella kuvasuhde 4:9 tai tavallista TV-kuvaa tällä kuvasuhteella. Kuvasuhde 4:9 näkyy sellaisenaan, mutta kuvasuhdetta 4: venytetään ylös ja alas sekä oikealle ja vasemmalle, jotta koko 4:9-ruutu täyttyy. Vain haku Seuraava valinta antaa parhaan kuvan laadun menettämättä mitään alkupäisestä kuvasta korkeimmalla resoluutiolla. Huomautus:Jos alkuperäisessä kuvassa on kohinaa, se näkyy kuvan reunalla. Zoom Seuraavan valinta näyttää kuvan muuttumattomana siten, että kuva täyttää koko kuvaruudun. Kuvan ylä- ja alaosa kuitenkin rajautuvat pois näkyvistä. Vain haku! HUOMAUTUS G Komponenttitilassa (yli 70 p) voit valita vain vaihtoehdot 6:9 (laajakulma), 4:, 4:9 ja Zoom /. G Voit valita 4:- ja 6:9 (laajakulma) -kuvasuhteet vain RGB/HDMI[PC]-tilassa. G HDMI/komponenttitilassa (yli 70 p) Just Scan (Vain skannaus) on käytettävissä. G Voit valita Original (Alkuperäinen) -kuvasuhteen vain Britannian tekstitelevisiossa (MHEG-5). 46

48 KUVAN HALLINTA ESIMÄÄRITETYT KUVAN ASETUKSET Kuvatilan esiasetukset KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 E R G KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : : Värikäs Normaali Taustavalo Normaali 00 srgb Kontrasti 00 Cinema Kirkkaus 50 Urheilu Terävyys 70 Väri 70 Peli Värisävy 0 E <RGB, HDMI[PC] -tila> KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : : Värikäs Taustavalo 00 Värikäs Normaali Kontrasti 00 Cinema Kirkkaus 50 Urheilu Terävyys 70 Väri 70 Peli Värisävy 0 E <Muu moodi> MENU Valitse KUVA. Valitse Kuvatila. Kuvamoodi -toiminto säätää vastaanottimeen parhaan kuvan. Valitse oikea esiasetusarvo Kuvamoodi valikosta ohjelmakategorian mukaan. Valitse haluamasi kuva-arvo. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 47

49 KUVAN HALLINTA Automaattinen värisävyn säätö (Lämmin/Normaali/Kylmä) Valitse jokin kolmesta automaattisesta värin säädöstä. Aseta lämpimään (warm) korostaaksesi lämpimiä värejä, kuten punaista, tai aseta kylmään (cool) saadaksesi värit näkymään vähemmän voimakkaina ja sinisempinä. KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö F Kylmä G Kirkas kontrasti Kirkkaat värit Kohinanvaimennus Gamma Mustan taso Elokuvatila Korkea Korkea Normaali Normaali Abto Pois Punaisen kontrasti 0 Vihrean kontrasti 0 Sinisen kontrasti 0 Sulje MENU Valitse KUVA. 4 Valitse Lisäsäädöt. Select Värin lämpö. Valitse Kylmä, Normaali tai Lämmin. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 48

50 KUVAN HALLINTA Automaattinen värisävyn säätö (900K/6500K) (Vain RGB, HDMI [PC] -moodi) Edistynyt hallintavalikko poistuu käytöstä, kun kuvamoodi on srgb. Valitse jompikumpi kahdesta automaattisesta värin säädöstä. KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö F 6500K G Kirkas kontrasti Kirkkaat värit Kohinanvaimennus Gamma Mustan taso Elokuvatila Pois Pois Pois Normaali Korkea Pois Punaisen kontrasti 0 Vihrean kontrasti 0 Sinisen kontrasti 0 Sulje MENU Valitse KUVA. 4 Valitse Lisäsäädöt. Select Värin lämpö. Valitse joko 6500K tai 900K. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 49

51 KUVAN HALLINTA MANUAALINEN KUVIEN SÄÄTÖ Kuvatila - Käyttäjän asetus KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : Värikäs : Normaali (Käyttäjä) Taustavalo 00 Kontrasti 70 Kirkkaus 50 Terävyys 50 Väri 50 Värisävy 0 E R G KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : Värikäs : Normaali (Käyttäjä) Taustavalo 00 Normaali (Käyttäjä) Kontrasti 00 srgb Kirkkaus 50 Cinema Terävyys 70 Urheilu Väri 70 Peli Värisävy 0 KUVA Siirrä E <RGB, HDMI[PC] -tila> Kuvasuhde : 6:9 Kuvatila : Värikäs : Normaali (Käyttäjä) Taustavalo 00 Värikäs Normaali (Käyttäjä) Kontrasti 70 Cinema Kirkkaus 50 Urheilu Terävyys 50 Peli Väri 50 Värisävy 0 E <Muu moodi> MENU Valitse KUVA. 4 5 Valitse Lisäsäädöt. Valitse haluamasi kuva-arvo. Valitse Back Light(Taustavalo), Kontrasti, Kirkkaus, Terävyys, Clolour tai Värisävy. Tee tarvittavat muutokset. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun.! HUOMAUTUS G Et säätää valita väriä, terävyyttä tai värisävyä RGB, HDMI[PC] -tilassa. 50

52 KUVAN HALLINTA KUVANPARANNUSTEKNIIKKA Kirkas kontrasti Kontrastiksi valitaan automaattisesti paras asetus heijastuksen kirkkauden mukaan. Kirkkaat värit Säätää heijastuksen väriä automaattisesti värien toistamiseksi mahdollisimman luonnollisina. Kohinanvaimennus Kohinaa poistetaan niin paljon, että alkuperäinen kuva ei häiriinny. Gamma Korkeat gamma-arvot tuottavat vaaleita kuvia ja matalat gamma-arvot tuottavat suurikontrastisia kuvia. KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö Kylmä Kirkas kontrasti F Korkea G Kirkkaat värit Kohinanvaimennus Gamma Mustan taso Elokuvatila Korkea Normaali Normaali Korkea Pois Punaisen kontrasti 0 Vihrean kontrasti 0 Sinisen kontrasti 0 Sulje MENU Valitse KUVA. 4 Valitse Lisäsäädöt. Valitse Kirkas kontrasti, Kirkkaat värit, Kohinanvaimennus tai Gamma. Valitseyour desired Source. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 5

53 KUVAN HALLINTA LISÄASETUKSET - FILM MODE (FILMITILA) Parhaan kuvalaadun asettaminen elokuvien katselua varten. Tämä ominaisuus on käytettävissä katsottaessa tv-lähetyksiä sekä TV, AV ja Komponentti 480i/576i/080i-tilassa. KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö Fresh Kontrasti Kirkkaat värit Kohinanvaimennus Gamma Mustan taso Kylmä Korkea Korkea Normaali Normaali Korkea Elokuvatila F Pois G Punaisen kontrasti 0 Vihrean kontrasti 0 Sinisen kontrasti 0 Sulje MENU Valitse KUVA. 4 Valitse Lisäsäädöt. Valitse Elokuvatila. Valitse Päällä tai Pois. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 5

54 KUVAN HALLINTA ADVANCED-BLACK (DARKNESS) LEVEL (MUSTAN (TUMMUUS)TASON LISÄASETUKSET) Kun katselet elokuvaa, tämä toiminto säätää vastaanottimeen parhaan kuvanlaadun. Tämä toiminto on käytettävissä AV (NTSC-M), S-Video (NTSC-M), HDMI tai Component. KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö Kirkas kontrasti Kirkkaat värit Kohinanvaimennus Gamma Kylmä Korkea Korkea Normaali Normaali Mustan taso F Korkea G Elokuvatila Pois Punaisen kontrasti 0 Vihrean kontrasti 0 Sinisen kontrasti 0 Sulje MENU Valitse KUVA. Valitse Lisäsäädöt. Matala: Näytön heijastus tulee tummemmaksi. Korkea: Näytön heijastus tulee kirkkaammaksi. Auto ( Automaattinen) : Tarkistaa näytön mustatason ja valitsee sen asetukseksi automaattisesti High tai Low. 4 Valitse Mustan taso. Valitse Matala tai Korkea. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 5

55 KUVAN HALLINTA KUVAN ASETUSTEN PALAUTUS Valittujen kuvatilojen tehdasasetukset palautetaan. KUVA Siirrä KUVA Siirrä D Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt Kuvan palauttam. Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 i Videoaset. palaut... Väri 70 Värisävy 0 R G R G D Lisäsäädöt Kuvan palauttam. MENU Valitse KUVA. Valitse Kuvan palauttam.. Alusta säädetty arvo. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 54

56 ÄÄNEN JA KIELEN HALLINTA AUTO VOLUME LEVELER (ÄÄNEN AUTOMAATTINEN SÄÄTÖ) Äänen automaattinen säätö pitää kanavien äänenvoimakkuuden samana, vaikka vaihtaisitkin ohjelmaa. AUDIO Siirrä Autom. Volume äänenvoim : Pois : Pois Tasapaino 0 Ääniasetus : Normaali 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E L R AUDIO Siirrä Autom. äänenvoim. : Pois : Pois Tasapaino 0 Ääniasetus : Normaali 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E Pois LPäällä R MENU Valitse AUDIO. Valitse Autom. äänenvoim.. Valitse Päällä tai Pois. Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. 55

57 ÄÄNEN JA KIELEN HALLINTA ÄÄNEN ESIASETUKSET - SOUND MODE (ÄÄNITILA) Voit valita haluamasi ääniasetuksen vaihtoehdoista: SRS TruSurround XT, Vakio, Musiikki, Elokuva, Urheilu tai Pelit ja voit myös säätää taajuuskorjaimen taajuuksia. Ää nimoodi tekee mahdolliseksi aina parhaasta äänestä nauttimisen ilman erikoisasetuksia, sillä TV asettaa aina tilanteeseen sopivan äänivaihtoehdon ohjelman sisällön perusteella. SRS TruSurround XT, Vakio, Musiikki, Elokuva, Urheilu, ja Pelit on tehtaalla esiasetettu optimaalista äänenlaatua varten. AUDIO Siirrä Autom. äänenvoim. : Pois Tasapaino 0 Ääniasetus : Normaali : 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E L R AUDIO Siirrä Autom. äänenvoim. : Pois Tasapaino 0 Ääniasetus : Normaali : 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E SRS TruSurround XT Normaali Musiikki L Cinema Urheilu Peli R MENU Valitse AUDIO. Valitse Ääniasetus. Valitse SRS TruSurround XT, Vakio, Musiikki, Elokuva, Urheilu tai Pelit Paina MENU tai EXIT painiketta sulkeaksesi valikkoikkunan. Paina BACK painiketta siirtyäksesi edelliseen valikkoruutuun. G ovat SRS Labs, Inc:n tavaramerkkejä. G TruSurround XT- tekniikkoja käytetään SRS Labs, Inc:n antamalla luvalla. 56
