Sovella pakkaustyöpisteet

Transkriptio

1 Sovella pakkaustyöpisteet

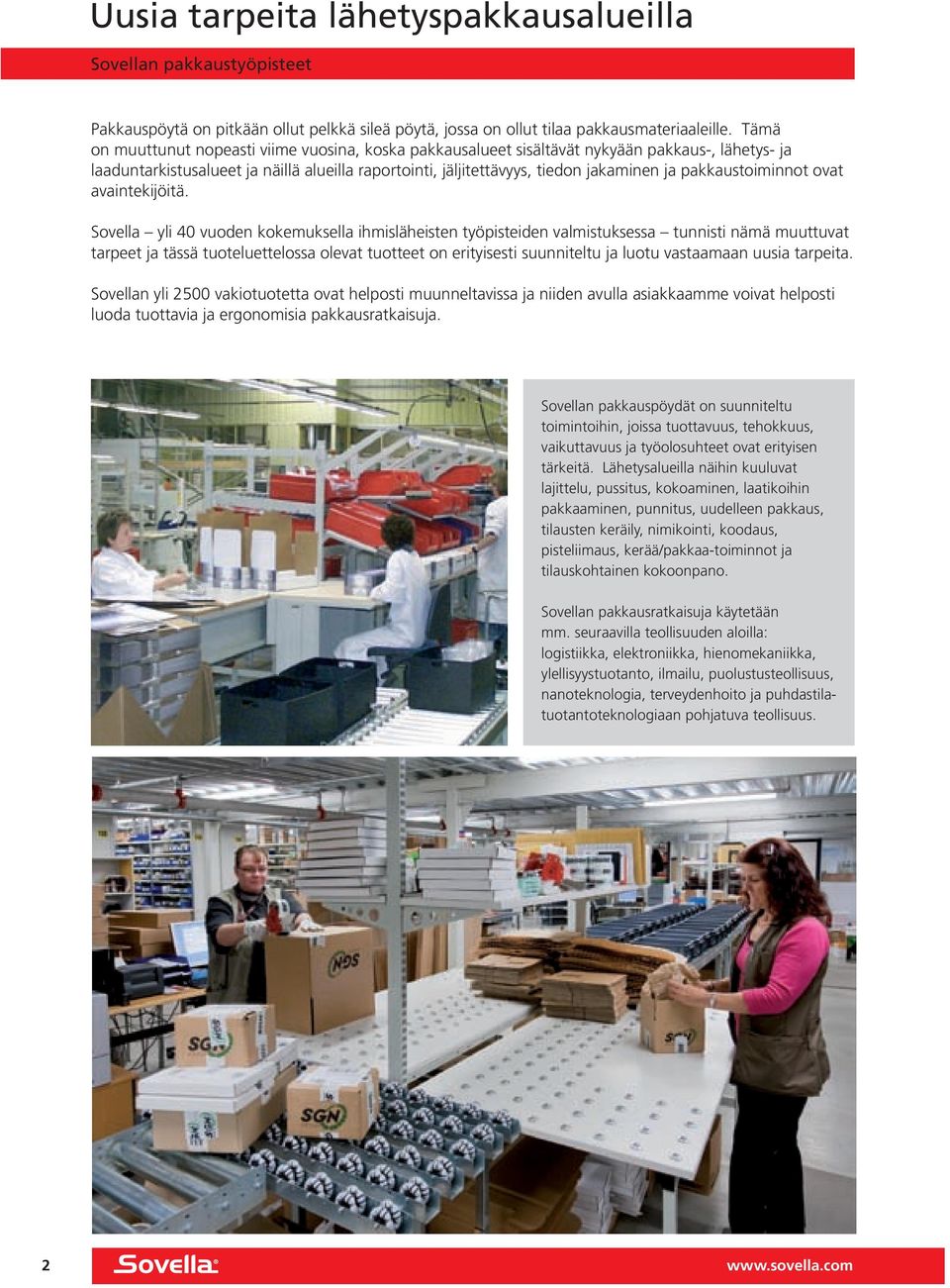

2 Uusia tarpeita lähetyspakkausalueilla Sovellan pakkaustyöpisteet Pakkauspöytä on pitkään ollut pelkkä sileä pöytä, jossa on ollut tilaa pakkausmateriaaleille. Tämä on muuttunut nopeasti viime vuosina, koska pakkausalueet sisältävät nykyään pakkaus-, lähetys- ja laaduntarkistusalueet ja näillä alueilla raportointi, jäljitettävyys, tiedon jakaminen ja pakkaustoiminnot ovat avaintekijöitä. Sovella yli 40 vuoden kokemuksella ihmisläheisten työpisteiden valmistuksessa tunnisti nämä muuttuvat tarpeet ja tässä tuoteluettelossa olevat tuotteet on erityisesti suunniteltu ja luotu vastaamaan uusia tarpeita. Sovellan yli 2500 vakiotuotetta ovat helposti muunneltavissa ja niiden avulla asiakkaamme voivat helposti luoda tuottavia ja ergonomisia pakkausratkaisuja. Sovellan pakkauspöydät on suunniteltu toimintoihin, joissa tuottavuus, tehokkuus, vaikuttavuus ja työolosuhteet ovat erityisen tärkeitä. Lähetysalueilla näihin kuuluvat lajittelu, pussitus, kokoaminen, laatikoihin pakkaaminen, punnitus, uudelleen pakkaus, tilausten keräily, nimikointi, koodaus, pisteliimaus, kerää/pakkaa-toiminnot ja tilauskohtainen kokoonpano. Sovellan pakkausratkaisuja käytetään mm. seuraavilla teollisuuden aloilla: logistiikka, elektroniikka, hienomekaniikka, ylellisyystuotanto, ilmailu, puolustusteollisuus, nanoteknologia, terveydenhoito ja puhdastilatuotantoteknologiaan pohjatuva teollisuus. 2

3 Luo oma yksilöllinen pakkaustyöpisteesi Työpisterungot Sovella työpisteiden perusrunkoja on saatavilla 5 eri mallia, jotka kaikki voidaan varustaa Sovellan varusteluosilla. Concept: tukeva ja paljon jalkatilaa Concept kampi: paljon jalkatilaa ja käsikäyttöinen korkeussäätö Concept moottori: ihanteellinen istuma-seisomatyöpiste, moottorikäyttöisellä korkeussäädöllä Basic: yksinkertainen ja tehokas Säätöputkirunko: ihanteellinen kevyeen pakkaustyöhön Pakkaustyöpiste Concept Tilausnumero C Concept pakkaustyöpiste 1800x900mm sopiva rullien säilytykseen, 3-kerrosleikkuri, reikälevy työkaluja varten ja 13 osainen koukkusarja sekä hylly kartonkeja varten. Pakkaustyöpiste Concept kampi Tilausnumero C Concept kampipöytä 1500x900mm, korkeussäätö, varusteena laatikkolista pien-tavaroiden säilykseen, CPU-teline, pääte/näppäimistötaso, kartonkihylly ja laatikosto pyörillä. Pakkaustyöpiste Concept moottori Tilausnumero C Moottorityöpöytä 1800x900mm taitettujen kartonkien säilytykseen, työkalut voi helposti säilyttää laatikostossa. Työpisteeseen kuuluu reikälevy, teräshylly M900x400, pääte- ja näppäimistötaso. Pakkaustyöpiste Basic Tilausnumero C Basic työpisteen runko 1500x900mm, kartonkihyllyt, kirjoitintaso, pääte- ja CPU-taso. Vaakapöytä lisätilauksesta. Pahvilaatikot, näyttöpääte jne. ovat kuvausrekvisiittaa ja eivät sisälly myyntivalikoimaamme. Pakkaustyöpiste Frame Tilausnumero C Säätöputkirunko 1800x600mm, yksinkertainen pakkaustyöpiste kuljetinlinjan yhteyteen tai erilliseksi työpisteeksi. Runko voidaan helposti varustaa Sovellan vakiovarusteluosilla. Tässä esitteessä mukana olevat tuotteet ovat vain pieni osa Sovellan laajasta työpistevalikoimasta. Lisätietoja saat myyntiedustajaltamme sekä internetosoitteesta 3

4 Järkevä pakkaaminen Tehokkuutta komponenttien ja työkalujen optimaalisella sijoittamisella Sovella tarjoaa maailman laajimman valikoiman muunneltavia vakiovarusteluosia, joiden avulla voit luoda yksilökohtaisesti optimoidun pakkaustyöpisteen. Modulaarisuus takaa sen, että Sovellan pakkauspöytiä ja ratkaisuja voidaan helposti muunnella alati muuttuvassa pakkaus-ympäristössä. Varusteluosia, jotka asennetaan säätöputkien väliin, on saatavilla eri leveyksille ja eri säätöputkimoduuleille. Pöytään asennettavan 1-, 2- tai jopa 3-osaisen säätöputkimoduulin avulla saavutetaan komponenttien ja työkalujen optimaalinen sijoittelu, ja se puolestaan alentaa kiertonopeuksia ja nostaa tuottavuutta säilyttäen samalla ergonomisen mukavuuden. M900 M1350/M1500/M1800 Moduulimitta Moduuli (M) on kahden säätöputken etäisyys toisistaan putken keskeltä keskelle. Moduulimitta määrittää säätöputkiin sopivat varusteluosat. Sovellan avaimet käteen-ratkaisut Johtavat teollisuusyritykset ovat hyödyntäneet projektipalvelujamme. Sovellan suunnittelu- ja valmistusmahdollisuudet ovat rajattomat ja meillä on ylivoimainen kokemus eri tuotantoperiaatteista kuten lean-tuotannosta. Lisätietoja saat paikalliselta edustajaltamme. Yhtenä johtavista teollisuuskalustevalmistajista tarjoamme laajan vakiovalikoimamme lisäksi mahdollisuuden avaimet käteen-ratkaisuihin. 4

5 Pakkaustyöpistejärjestelmän tuotteet Pakkauspöytä Concept Tukeva ja tyylikäs työpöytä 25 mm paksulla laminaattitasolla. Pöydän korkeus on säädettävissä portaattomasti. Tilausnumero C x 900 x mm Kantavuus 500 kg Tilausnumero C x 900 x mm Kantavuus 500 kg Pakkauspöytä Concept kampi Tukeva ja tyylikäs käsisäätöinen työpöytä 25 mm paksulla laminaattitasolla. Pöydän korkeus on säädettävissä portaattomasti käsikammella. Tilausnumero C x 900 x mm Kantavuus 200 kg Tilausnumero C x 900 x mm Kantavuus 200 kg Pakkauspöytä Concept moottori Ergonominen ratkaisu vaihtelevaan pakkaustyöhön. Tukeva ja tyylikäs moottorikäyttöinen työpöytä 25 mm paksulla laminaattitasolla. Pöydän korkeus on säädettävissä portaattomasti moottorilla. Ohjaimessa kolme ohjelmoitavaa muistipaikkaa. Tilausnumero C x 900 x mm Kantavuus 300 kg Tilausnumero C x 900 x mm Kantavuus 300 kg Pakkauspöytä Basic Perusratkaisu pakkauspöydäksi 25 mm paksulla laminaattitasolla. Pöydän korkeus on säädettävissä portaattomasti. Tilausnumero C x 900 x mm Kantavuus 300kg Tilausnumero C x 900 x mm Kantavuus 300 kg Pakkaustyöpiste Frame Kevyeen pakkaamiseen sopiva säätöputkirunkoinen työpiste 25 mm paksulla laminaattitasolla. Pöytätason korkeus on säädettävissä. Runkoon soveltuu M1350 varusteluosat. Tilausnumero C x 600 x 1850 mm Kantavuus runko 100 kg Kantavuus työtaso 60 kg L x S x K sääntö Tuotteiden mitat ilmoitetaan seuraavasti: Leveys x Syvyys x Korkeus 5

6 Säätöputket Säätöputket ovat Sovella-kalusteiden varustelun peruselementti. Varusteluosien kiinnittämiseen työpöytään tarvitaan säätöputket. Säätöputket kiinnitetään pöytärungon takaosaan käytettävien varusteluosien mukaiselle moduulivälille. Tilausnumero Kiinnityssarja Basic-pöytään Tilausnumero x 60 x 996 mm Hyötykorkeus pöytätasosta 710 mm Tilausnumero x 60 x 1359 mm Hyötykorkeus pöytätasosta 1075 mm Tilausnumero x 60 x 1582 mm Hyötykorkeus pöytätasosta 1300 mm Ylähylly Teräshylly kiinnitetään säätöputkiin ja sen asennuskorkeus on säädettävissä. Hylly voidaan varustaa jakajilla pahvilaatikkoaihioiden, kirjekuorien jne. varastointia varten. Tilausnumero Ylähylly M x 400 x 30 mm Tilausnumero Ylähylly M x 400 x 30 mm Tilausnumero Ylähylly M x 400 x 30 mm Jakajat hyllyille Teräsjakajat sopivat pienemmälle tavaralle ja ne voi vapaasti sijoittaa haluamalleen kohdalle. Putkijakajat sopivat isommalle tavaralle esim. pahvilaatikkoaihiot. Putkijakajille on kiinnityspaikat hyllyissä noin 200 mm jaolla. Tilausnumero Teräsjakajapari 285 x 190 mm Tilausnumero Putkijakajasetti Ø 16 x 336 x 300 mm sisältää 4kpl putkijakajia Rullateline säätöputkien väliin Soveltuu suurten pakkausmateriaalirullien käyttöön pakkauspöydissä. Tilausnumero M x Ø 38 mm Tilausnumero M x Ø38 mm Tilausnumero M x Ø38 mm Leikkuri Leikkuri soveltuu kaikenlaisten pakkausmateriaalien leikkaukseen erinomaisesti pyörivän leikkausterän ansiosta. Leikkurin rungossa olevat ohjurit mahdollistavat kolmen eri materiaalin leikkauksen samanaikaisesti. Laatikkolista Laatikkolistaan voi kiinnittää helposti erikokoisia muovilaatikoita. Laatikkolista kiinnitetään säätöputkiin suoraan tai 15 asteen kulmaan, jolloin laatikoiden sisältö saadaan paremmin esille. Sopivat poimintalaatikot löytyvät Sovella tuoteluettelosta. Kantavuus 50 kg Tilausnumero Leikkuri M x 130 x 230 mm Leikkausleveys 1000 mm Tilausnumero Leikkuri M x 130 x 230 mm Leikkausleveys 1200 mm Tilausnumero Leikkuri M x 130 x 230 mm Leikkausleveys 1600 mm Tilausnumero Laatikkolista M x 65 x 90 mm Tilausnumero Laatikkolista M x 65 x 100 mm Tilausnumero Laatikkolista M x 65 x 100 mm Tilausnumero Laatikkolista M x 65 x 100 mm 6

7 Reikätausta Reikätaustat ovat tehokkaita tilanjakajia työpisteiden välillä ja ne toimivat samalla kätevinä työkalujen säilytyspaikkoina. Kiinnitetään säätöputkiin. Sovella tuoteluettelosta löytyy yli 50 erilaista reikätaustaan sopivaa työkalukannatinta. Tilausnumero Reikätausta M x 20 x 390 mm Tilausnumero Reikätausta M x 20 x 390 mm Tilausnumero Reikätausta M x 20 x 390 mm Tilausnumero Reikätausta M x 20 x 390 mm Valaisin- ja kevenninteline Valaisin- ja kevennintelineen avulla työpisteen valaistusratkaisut on helppo toteuttaa kaikissa työskentelyolosuhteissa. Valaisimen lisäksi telineeseen voi kiinnittää työkalukeventimen ja liukuvaunun, jotka helpottavat raskaiden työkalujen käyttöä. Teline kiinnitetään säätöputkiin. Mukana tulee yksi liukuvaunu. Tilausnumero Valaisin- ja kevenninteline M x x 350 mm Kantavuus 15 kg Tilausnumero Valaisin- ja kevenninteline M x x 350 mm Kantavuus 15 kg Tilausnumeto Valaisin- ja kevenninteline M x x 350 mm Kantavuus 15 Kg Tilausnumero Valaisin- ja kevenninteline M x x 350 mm Kantavuus 15 kg Teräshylly Kiinnitetään säätöputkiin 0 tai 20 kulmaan. Tilausnumero Teräshylly M x 300 mm, kantavuus 50 Kg Tilausnumero Teräshylly M x 400 mm, kantavuus 50 Kg Tilausnumero Teräshylly M x 300 mm, kantavuus 50 Kg Tilausnumero Teräshylly M x 400 mm, kantavuus 50 Kg 7

8 Infoteline Nivelvarrellisen telineen avulla saadaan pakkausohjeet, lähetyslistat ja muut tarpeelliset paperit pidettyä helposti näkyvillä. Samalla pöytätaso vapautuu pakkausten tekemiselle. Telineen mukana kaksi magneettia. Kantavuus 5 kg Tilausnumero Infoteline 290 x 330 mm Tilausnumero Infoteline 418 x 330 mm Valaisimet Sovella valaisimet on suunniteltu varmistamaan riittävä valaistus työpisteessä. Valaisimet noudattavat sisävalaistusstandardin EN suosituksia. Valaisimet kiinnitetään korkeusja syvyyssuunnassa säädettävään valaisin- ja kevennintelineeseen. Tilausnumero SatelLite 36W 500 x 155 x 50 mm Tilausnumero ProLite 28W 1230 x 155 x 50 mm Tilausnumero HiLite 54W, himmennin 1230 x 155 x 50 mm Energiakisko Säätöputkeen kiinnitettävässä energiakiskossa on 8 pistorasiaa ja päälle/pois-kytkin. Tilausnumero Energiakisko 80 x 40 x 440 mm LCD-näytön kannatin Nivelvarrellisen näytönkannattimen avulla saat näytön aina työskentelyn kannalta parhaaseen mahdolliseen asentoon ja samalla vapautuu pöytätilaa pakkaustyölle. Kannattimessa VESA 75 ja 100 kiinnityspaikat näytölle. Tilausnumero LCD-näytön kannatin Kantavuus 15 kg Näppäintaso Näppäintaso LCD-näytön kannattimeen Näppäintaso Näppäintaso Basic- tai Concept-pöytien alle Tilausnumero x 260 mm Kantavuus 5 kg Tilausnumero x 400 mm Kantavuus 10 kg Aputaso kiinteällä kannattimella Soveltuu eriomaisesti esimerkiksi tulostimen sijoituspaikaksi. Aputaso kiinnitetään säätöputkeen halutulle korkeudelle. Kantavuus 40 kg Tilausnumero Aputaso vasen 400 x 500 mm Tilausnumero Aputaso oikea 400 x 500 mm Vetohylly tulostimelle Suunniteltu erityisesti suurten tarratulostinten telineeksi. Likukiskoilla olevan vetohyllyn ansiosta tarrarullan vaihto onnistuu helposti. Kiinnitetään säätöputkeen. Tilausnumero Vetohylly tulostimelle 280 x 500 mm Kantavuus 40 kg 8

9 Mappilokero Kätevä säilytyspaikka mapeille pakkauspisteessä. Kiinnitetään säätöputkeen. Tilausnumero Mappilokero 130 x 290 x 330 mm Keskusyksikköteline Telineen avulla saadaan tietokone pois lattialta tai hyllytilaa viemästä. Telineet kiinnitetään pöydän jalkaan. Kantavuus 20 kg Tilausnumero Keskusyksikköteline Concept-pöytään x 450 x 50 mm Tilausnumero Keskusyksikköteline Concept-moottoripöytään x 450 x 50 mm Tilausnumero Keskusyksikköteline Basic-pöytään x 450 x 50 mm Alataso Alatason avulla lisää säilytystilaa työpisteeseen. Alatason voi varustaa samoilla jakajilla kuin ylähyllyn. Alataso kiinnitetään pöydän runkoon. pöydän hyllyn pöytä leveys mitat kantavuus tilausnumero Concept x 600 x 30 mm 50 kg x 600 x 30 mm 50 kg Concept x 600 x 30 mm 50 kg (kampi & moottori) x 600 x 30 mm 50 kg Basic x 400 x 30 mm 50 kg x 400 x 30 mm 50 kg Vaunu pahvilaatikoille Esimerkiksi pöydän alle sijoitettava matala vaunu pahvilaatikkoaihioiden säilytystä varten. Vaunussa neljä kääntyvää pyörää (Ø50 mm), joista 2 jarrullista. Vaunun mukana 8 kpl putkijakajia. Tilausnumero Vaunu pahvilaatikoille 1167 x 600 x 120 mm Kantavuus 60 kg Rullateline pöytärungon alle Pakkausmateriaalirulla kätevästi pöytätason alle. Sisältää metalliputken ja kannatimet. Kiinnitys pöytärunkoon pöydän rullan pöytä leveys telineen mitat leveys kantavuus tilausnumero Concept x 60 x 495 mm 1200 mm 40 kg x 60 x 495 mm 1500 mm 40 kg Basic x 40 x 40 mm 1200 mm 40 kg x 40 x 40 mm 1500 mm 40 kg

10 Laatikosto 38 Vankka teräslaatikosto kahdella laatikolla ja lukolla. Kiinnitetään tason alle erillisellä kiinnityssarjalla. Laatikostoa ei voi kiinnittää Concept kampipöytään eikä Frame-säätöputkirunkoon. Tilausnumero Laatikosto 38 Kantavuus 60 kg/laatikko Avautuu 100% 380 x 520 x 260 mm Tilausnumero Laatikosto 38 Kantavuus 30 kg/laatikko Avautuu 75% 380 x 520 x 260 mm Kiinnityssarjat Valitse sopiva laatikoston kiinnityssarja pöytämalllin mukaan. Pöytä Kiinnityssarja Concept Concept moottori Basic, 900 mm syvä Laatikosto 45 pyörillä Laatikosto kolmella laatikolla (2x150, 1x200). Neljä kääntyvää pyörää (Ø100 mm), joista kaksi jarrullista. Kannessa korotetut reunat ja kumimatto. Laatikoston kokonaiskantavuus 150 kg. Tilausnumero Laatikosto L45/56-7 Kantavuus 30 kg/laatikko Avautuu 75% 450 x 520 x 685 mm Tilausnumero Laatikosto 45/56-7 Kantavuus 60 kg/laatikko Avautuu 100% 450 x 520 x 685 mm Pulloteline Kiinnitetään säätöputkeen. Telineeseen mahtuu max Ø100 mm pullo. Tilausnumero Pulloteline 100 x Ø100 mm Vaaka-/laatikkopöytä Pakkauspöydän viereen pieni apupöytä, jolle kätevä sijoittaa vaikkapa vaaka tai laatikko. Saatavana myös vaunuversiona neljällä kääntyvällä pyörällä (Ø100 mm), joista kaksi jarrullista. Tilausnumero C Vaaka-/laatikkopöytä 750 x 600 x mm Tilausnumero C Vaaka-/laatikkopöytä pyörillä 750 x 600 x mm Rullakuljetin Pöytätason päälle kiinnitettävä rullakuljetin tekee pakattavien tuotteiden liikuttelusta vaivatonta. Mahdollisuus yhdistää rullakuljetin ja pakkauspiste osaksi manuaalista Sovellakuljetinratkaisua. Kantavuus 200 kg/jakso Tilausnumero Rullakuljetin 1500 x x 700 x 60 mm Tilausnumero Rullakuljetin 1800 x x 700 x 60 mm 10

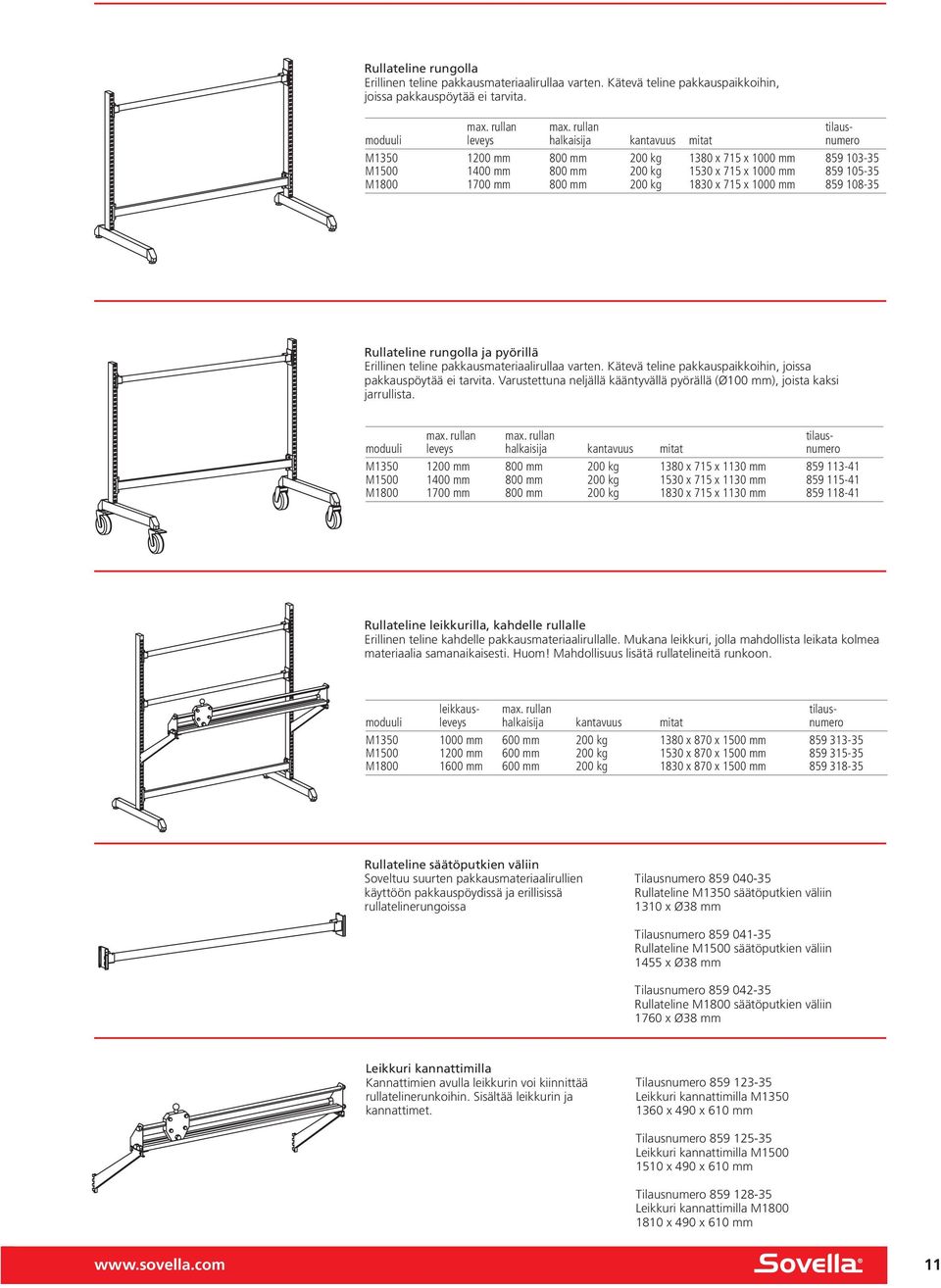

11 Rullateline rungolla Erillinen teline pakkausmateriaalirullaa varten. Kätevä teline pakkauspaikkoihin, joissa pakkauspöytää ei tarvita. max. rullan max. rullan tilausmoduuli leveys halkaisija kantavuus mitat numero M mm 800 mm 200 kg 1380 x 715 x 1000 mm M mm 800 mm 200 kg 1530 x 715 x 1000 mm M mm 800 mm 200 kg 1830 x 715 x 1000 mm Rullateline rungolla ja pyörillä Erillinen teline pakkausmateriaalirullaa varten. Kätevä teline pakkauspaikkoihin, joissa pakkauspöytää ei tarvita. Varustettuna neljällä kääntyvällä pyörällä (Ø100 mm), joista kaksi jarrullista. max. rullan max. rullan tilausmoduuli leveys halkaisija kantavuus mitat numero M mm 800 mm 200 kg 1380 x 715 x 1130 mm M mm 800 mm 200 kg 1530 x 715 x 1130 mm M mm 800 mm 200 kg 1830 x 715 x 1130 mm Rullateline leikkurilla, kahdelle rullalle Erillinen teline kahdelle pakkausmateriaalirullalle. Mukana leikkuri, jolla mahdollista leikata kolmea materiaalia samanaikaisesti. Huom! Mahdollisuus lisätä rullatelineitä runkoon. leikkaus- max. rullan tilausmoduuli leveys halkaisija kantavuus mitat numero M mm 600 mm 200 kg 1380 x 870 x 1500 mm M mm 600 mm 200 kg 1530 x 870 x 1500 mm M mm 600 mm 200 kg 1830 x 870 x 1500 mm Rullateline säätöputkien väliin Soveltuu suurten pakkausmateriaalirullien käyttöön pakkauspöydissä ja erillisissä rullatelinerungoissa Tilausnumero Rullateline M1350 säätöputkien väliin 1310 x Ø38 mm Tilausnumero Rullateline M1500 säätöputkien väliin 1455 x Ø38 mm Tilausnumero Rullateline M1800 säätöputkien väliin 1760 x Ø38 mm Leikkuri kannattimilla Kannattimien avulla leikkurin voi kiinnittää rullatelinerunkoihin. Sisältää leikkurin ja kannattimet. Tilausnumero Leikkuri kannattimilla M x 490 x 610 mm Tilausnumero Leikkuri kannattimilla M x 490 x 610 mm Tilausnumero Leikkuri kannattimilla M x 490 x 610 mm 11

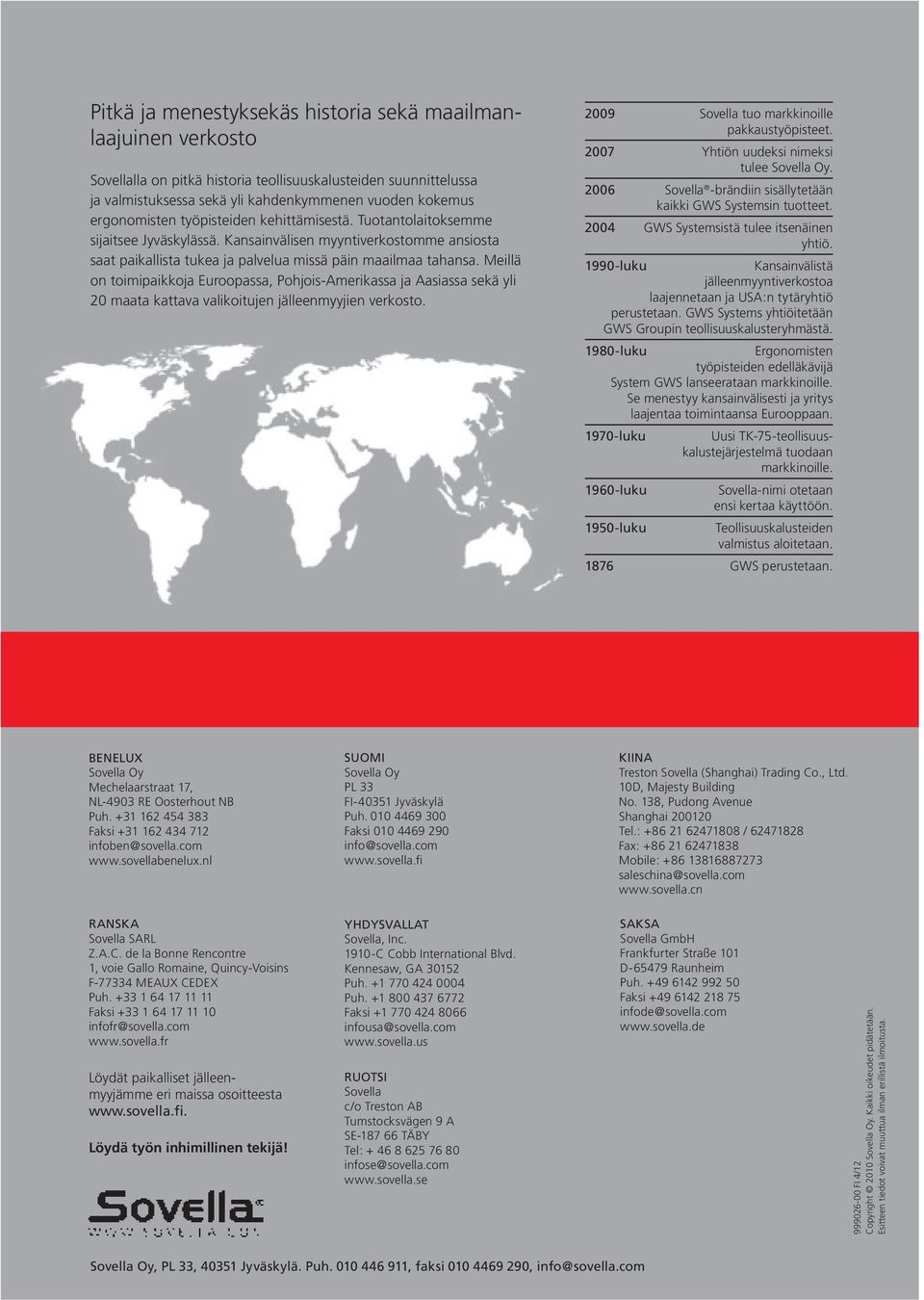

12 Pitkä ja menestyksekäs historia sekä maailmanlaajuinen verkosto Sovellalla on pitkä historia teollisuuskalusteiden suunnittelussa ja valmistuksessa sekä yli kahdenkymmenen vuoden kokemus ergonomisten työpisteiden kehittämisestä. Tuotantolaitoksemme sijaitsee Jyväskylässä. Kansainvälisen myyntiverkostomme ansiosta saat paikallista tukea ja palvelua missä päin maailmaa tahansa. Meillä on toimipaikkoja Euroopassa, Pohjois-Amerikassa ja Aasiassa sekä yli 20 maata kattava valikoitujen jälleenmyyjien verkosto Sovella tuo markkinoille pakkaustyöpisteet Yhtiön uudeksi nimeksi tulee Sovella Oy Sovella -brändiin sisällytetään kaikki GWS Systemsin tuotteet GWS Systemsistä tulee itsenäinen yhtiö luku Kansainvälistä jälleenmyyntiverkostoa laajennetaan ja USA:n tytäryhtiö perustetaan. GWS Systems yhtiöitetään GWS Groupin teollisuuskalusteryhmästä luku Ergonomisten työpisteiden edelläkävijä System GWS lanseerataan markkinoille. Se menestyy kansainvälisesti ja yritys laajentaa toimintaansa Eurooppaan luku Uusi TK-75-teollisuuskalustejärjestelmä tuodaan markkinoille luku Sovella-nimi otetaan ensi kertaa käyttöön luku Teollisuuskalusteiden valmistus aloitetaan GWS perustetaan. BENELUX Sovella Oy Mechelaarstraat 17, NL-4903 RE Oosterhout NB Puh Faksi SUOMI Sovella Oy PL 33 FI Jyväskylä Puh Faksi KIINA Treston Sovella (Shanghai) Trading Co., Ltd. 10D, Majesty Building No. 138, Pudong Avenue Shanghai Tel.: / Fax: Mobile: saleschina@sovella.com RANSKA Sovella SARL Z.A.C. de la Bonne Rencontre 1, voie Gallo Romaine, Quincy-Voisins F MEAUX CEDEX Puh Faksi infofr@sovella.com Löydät paikalliset jälleenmyyjämme eri maissa osoitteesta Löydä työn inhimillinen tekijä! YHDYSVALLAT Sovella, Inc C Cobb International Blvd. Kennesaw, GA Puh Puh Faksi infousa@sovella.com RUOTSI Sovella c/o Treston AB Tumstocksvägen 9 A SE TÄBY Tel: infose@sovella.com SAKSA Sovella GmbH Frankfurter Straße 101 D Raunheim Puh Faksi infode@sovella.com FI 4/12 Copyright 2010 Sovella Oy. Kaikki oikeudet pidätetään. Esitteen tiedot voivat muuttua ilman erillistä ilmoitusta. Sovella Oy, PL 33, Jyväskylä. Puh , faksi , info@sovella.com
