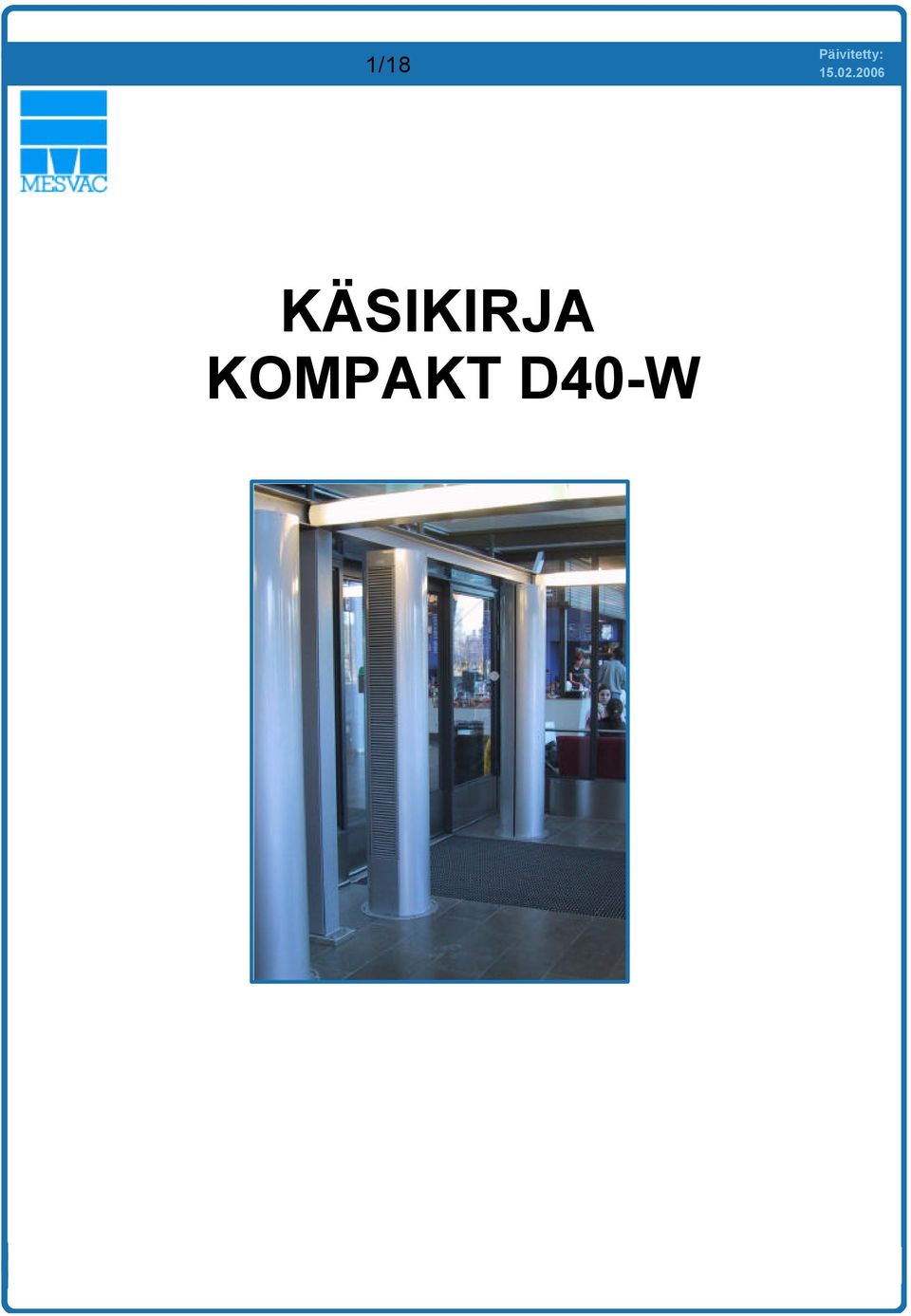

1 1/18 KÄSIKIRJA KOMPAKT D40-W

2 2/18 SISÄLLYSLUETTELO 1 MITTAPIIRUSTUS SÄHKÖLIITÄNTÄ Puhallin OHJAUKSEN VALINTA Ohjauskeskukset puhaltimille Kompakt D40-W kytkentä muuntajasäätimelle RE 9A Kompakt D40-W kytkentä OK61/31 keskuksella VESIPATTERITIEDOT ASENNUS Ensisijainen asennustapa Vaihtoehtoinen asennustapa Laitteiden minimietäisyydet ILMAVIRRAN KULKU LISÄVARUSTEET Vaipan jatko Säätövarusteita vesipatterille PUIKYENNÄT ALAKAUTTA YLÄPUOLINEN KYENTÄ KÄYTTÖ - HUOLTO Suodatin Puhallin Vesipatteri VIANETSINTÄ - TAKUU Vikatilanteessa Vaara! Takuu REFERENSSEJÄ VAATIMUSTENMUKAISUUSVAKUUTUS KOMPAKT D40-W TILAUSTIETOLOMAKE...17 Lisätietoja ja tilauslomakkeen lähetys: Mesvac Oy Mesvac Oy Kari Sarlin Heikki Olenius tuotepäällikkö, ilmasulut myynti-insinööri, ilmasulut Satamatie 14 Honkakatu 6 D POHJANKURU LAHTI Gsm Gsm Faksi Puh kari.sarlin@mesvac.fi Faksi heikki.olenius@mesvac.fi Mesvac Oy, Tuupakantie 7 A, Vantaa Puh , Faksi myynti@mesvac.fi

.. 8 6 ILMAVIRRAN KULKU... 9 7 LISÄVARUSTEET...10 7.1 Vaipan jatko...10 7.2 Säätövarusteita vesipatterille...10 8 PUIKYENNÄT ALAKAUTTA...11 9 YLÄPUOLINEN KYENTÄ...12 10 KÄYTTÖ - HUOLTO...13 10.

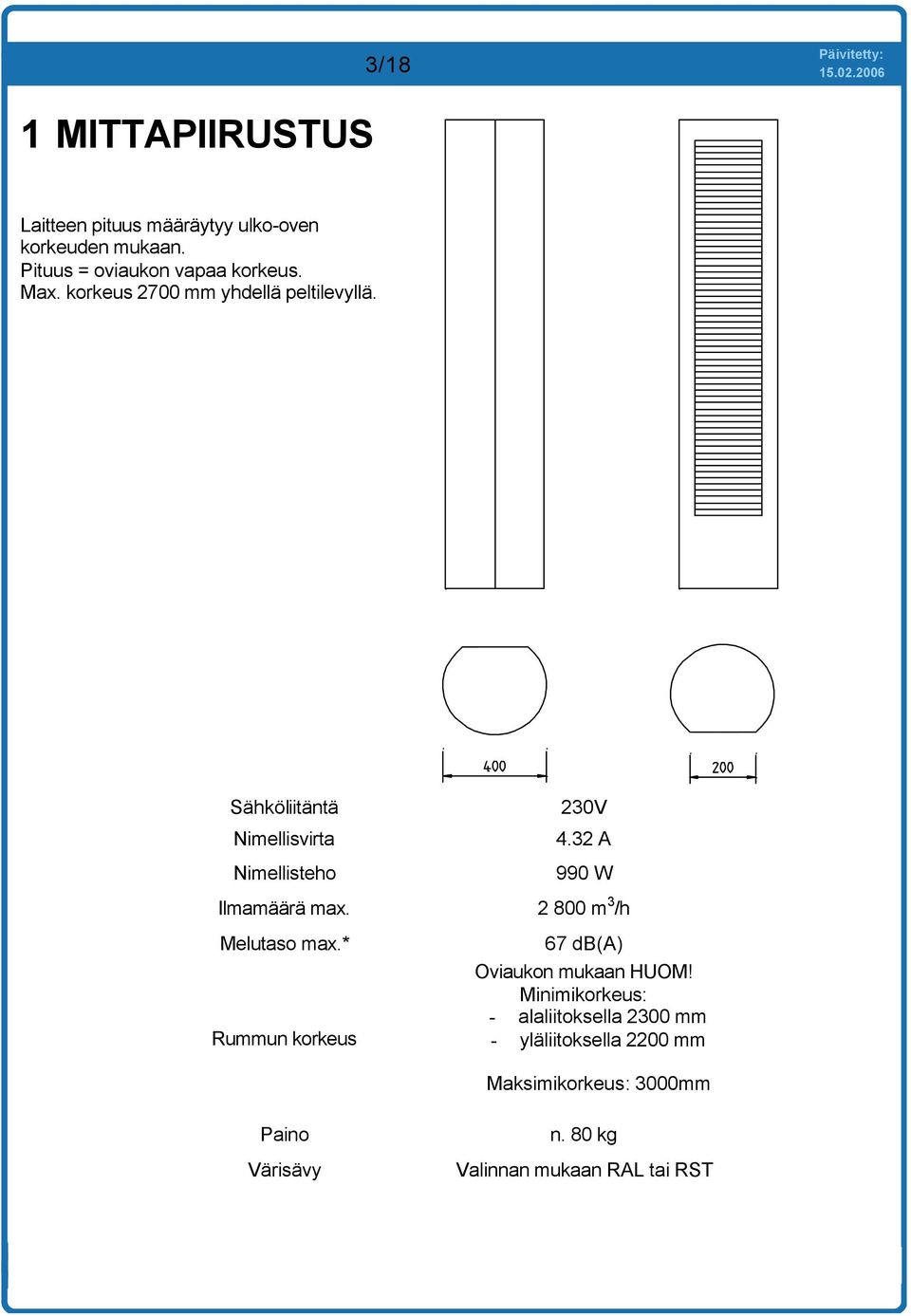

3 3/18 1 MITTAPIIRUSTUS Laitteen pituus määräytyy ulko-oven korkeuden mukaan. Pituus = oviaukon vapaa korkeus. Max. korkeus 2700 mm yhdellä peltilevyllä. Sähköliitäntä Nimellisvirta Nimellisteho 230V 4.32 A 990 W Ilmamäärä max m 3 /h Melutaso max.* Rummun korkeus 67 db(a) Oviaukon mukaan HUOM! Minimikorkeus: - alaliitoksella 2300 mm - yläliitoksella 2200 mm Maksimikorkeus: 3000mm Paino Värisävy n. 80 kg Valinnan mukaan RAL tai RST

32 A 990 W Ilmamäärä max. 2 800 m 3 /h Melutaso max.* Rummun korkeus 67 db(a) Oviaukon mukaan HUOM!

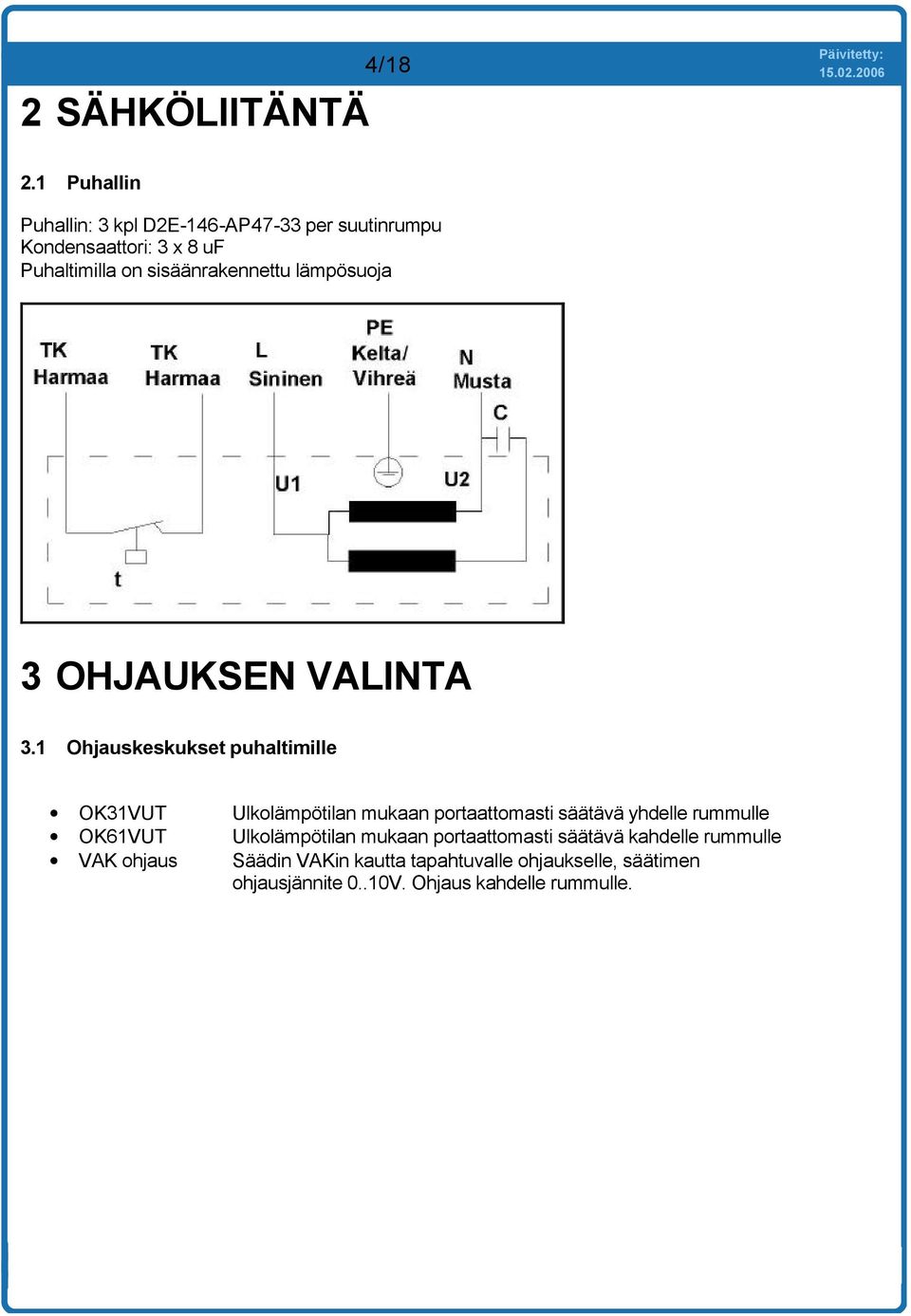

4 2 SÄHKÖLIITÄNTÄ 4/ Puhallin Puhallin: 3 kpl D2E-146-AP47-33 per suutinrumpu Kondensaattori: 3 x 8 uf Puhaltimilla on sisäänrakennettu lämpösuoja 3 OHJAUKSEN VALINTA 3.1 Ohjauskeskukset puhaltimille OK31VUT Ulkolämpötilan mukaan portaattomasti säätävä yhdelle rummulle OK61VUT Ulkolämpötilan mukaan portaattomasti säätävä kahdelle rummulle VAK ohjaus Säädin VAKin kautta tapahtuvalle ohjaukselle, säätimen ohjausjännite 0..10V. Ohjaus kahdelle rummulle.

sisäänrakennettu lämpösuoja 3 OHJAUKSEN VALINTA 3.

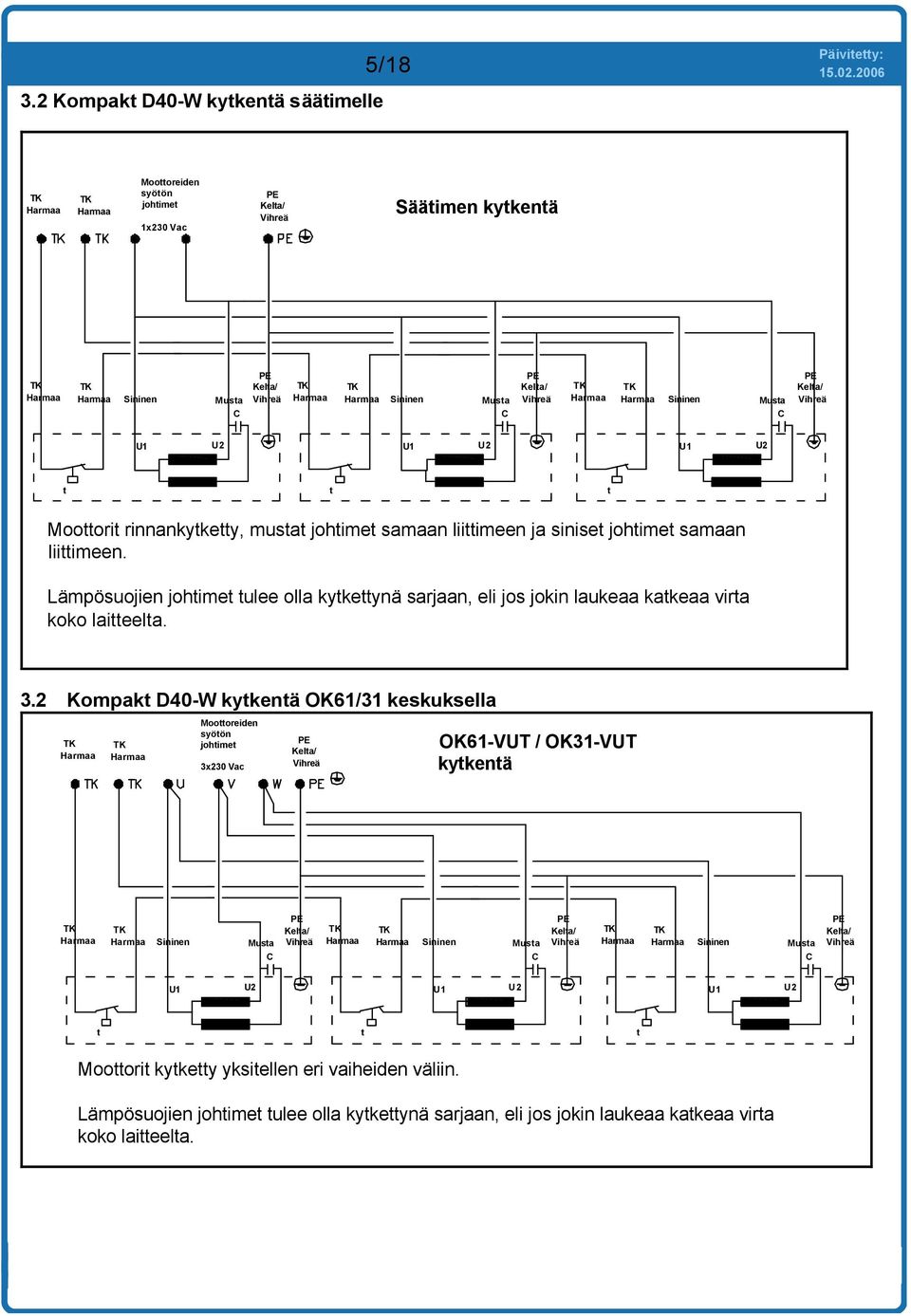

5 3.2 Kompakt D40-W kytkentä säätimelle 5/18 Moottoreiden syötön johtimet 1x230 Vac PE Kelta/ Vihreä Säätimen kytkentä Sininen Musta C PE Kelta/ Vihreä PE Kelta/ Sininen Musta Vihreä C Sininen Musta C PE Kelta/ Vihreä U1 U2 U1 U2 U1 U2 t t t Moottorit rinnankytketty, mustat johtimet samaan liittimeen ja siniset johtimet samaan liittimeen. Lämpösuojien johtimet tulee olla kytkettynä sarjaan, eli jos jokin laukeaa katkeaa virta koko laitteelta. 3.2 Kompakt D40-W kytkentä OK61/31 keskuksella Moottoreiden syötön johtimet 3x230 Vac PE Kelta/ Vihreä OK61-VUT / OK31-VUT kytkentä Sininen Musta C PE Kelta/ Vihreä PE Kelta/ Sininen Musta Vihreä C Sininen Musta C PE Kelta/ Vihreä U1 U2 U1 U2 U1 U2 t t t Moottorit kytketty yksitellen eri vaiheiden väliin. Lämpösuojien johtimet tulee olla kytkettynä sarjaan, eli jos jokin laukeaa katkeaa virta koko laitteelta.

Lämpösuojien johtimet tulee olla kytkettynä sarjaan, eli jos jokin laukeaa katkeaa virta koko laitteelta. 3.

6 6/18 4 VESIPATTERITIEDOT Lämmitysteho Ilma Vesi Virta Lämpötila 60/30 C 60/40 C 70/40 C Malli m 3 /h Ilma C sisään kw l/s painehäviö kpa Ilma ulos C kw l/s kpa Ilma ulos C kw l/s kpa Ilma ulos C KOMPAKT D40-W ,6 0, ,1 25 0,3 8 44,5 27,6 0, ,8 5 ASENNUS Ilmasululla on pohjalevy, jonka varassa ilmasulkua voidaan vapaasti kääntää. Joustavilla liitinletkuilla tehdyt putki- ja sähköliitännät tehdään normaalisti suutinrummun päälle. Liitännät voidaan sijoittaa myös laitteen pohjaan mikä tulee mainita tilauksessa.

ASENNUS Ilmasululla on pohjalevy, jonka varassa ilmasulkua voidaan vapaasti kääntää.

7 7/18 Ilmasulun sijoittuminen suhteessa oveen on kuvattu alla olevassa kuvasssa. Asennuksessa on huomioitava laitteiden kätisyys. Kun laite on oikein asennettu, suutin osoittaa ulospäin ja laitteen suodatinpinta on kohtisuorassa ulkoseinään nähden. Vasen kätinen Oikea kätinen laite 5.1 Ensisijainen asennustapa Ilmasulut asennetaan suodatinpinta kohtisuoraan ulkoseinälinjaa päin. Näin laite tulee automaattisesti oikeaan kulmaan suhteessa oviaukkoon. Ovikoneiston huoltotyöt tehdään huoltoluukun kautta ja tämä on huomioitava laitteen sijoittelussa. Etäisyys seinästä Ovikoneisto 400 Ovilehti Oviaukon max.leveys Ø400 Ø500 Ø500 Ø400

1 Ensisijainen asennustapa Ilmasulut asennetaan suodatinpinta kohtisuoraan ulkoseinälinjaa päin.

8 5.2 Vaihtoehtoinen asennustapa 8/18 Mikäli esim. tilan ahtauden vuoksi ilmasulkuja ei ole mahdollista asentaa ensisijaisen asennustavan mukaisesti, voidaan ilmasulut asentaa väärinpäin. Tällöin vasenkätinen laite asennetaan oikealle puolelle ja vastaavasti oikeakätinen vasemmalle puolelle. Ovikoneisto Ovilehti 250 Oviaukon max leveys 3000 Ø400 Ø500 Ø400 Ø Laitteiden minimietäisyydet Kohdassa 2. esitetyn asennustavan mukaisesti on laitteiden minimietäisyys esitetty kuvassa 3. Laitteiden halkaisija on 400 mm mutta pohjalevyn halkaisija 500 mm mikä myös määrää pienimmän laitevälin. Ovikoneisto Ovilehti 250 Oviaukon max. leveys 3000 Ø400 Ø500 Ø400 Ø500 Ø400 Ø500 min 1000

Tällöin vasenkätinen laite asennetaan oikealle puolelle ja vastaavasti oikeakätinen vasemmalle puolelle.

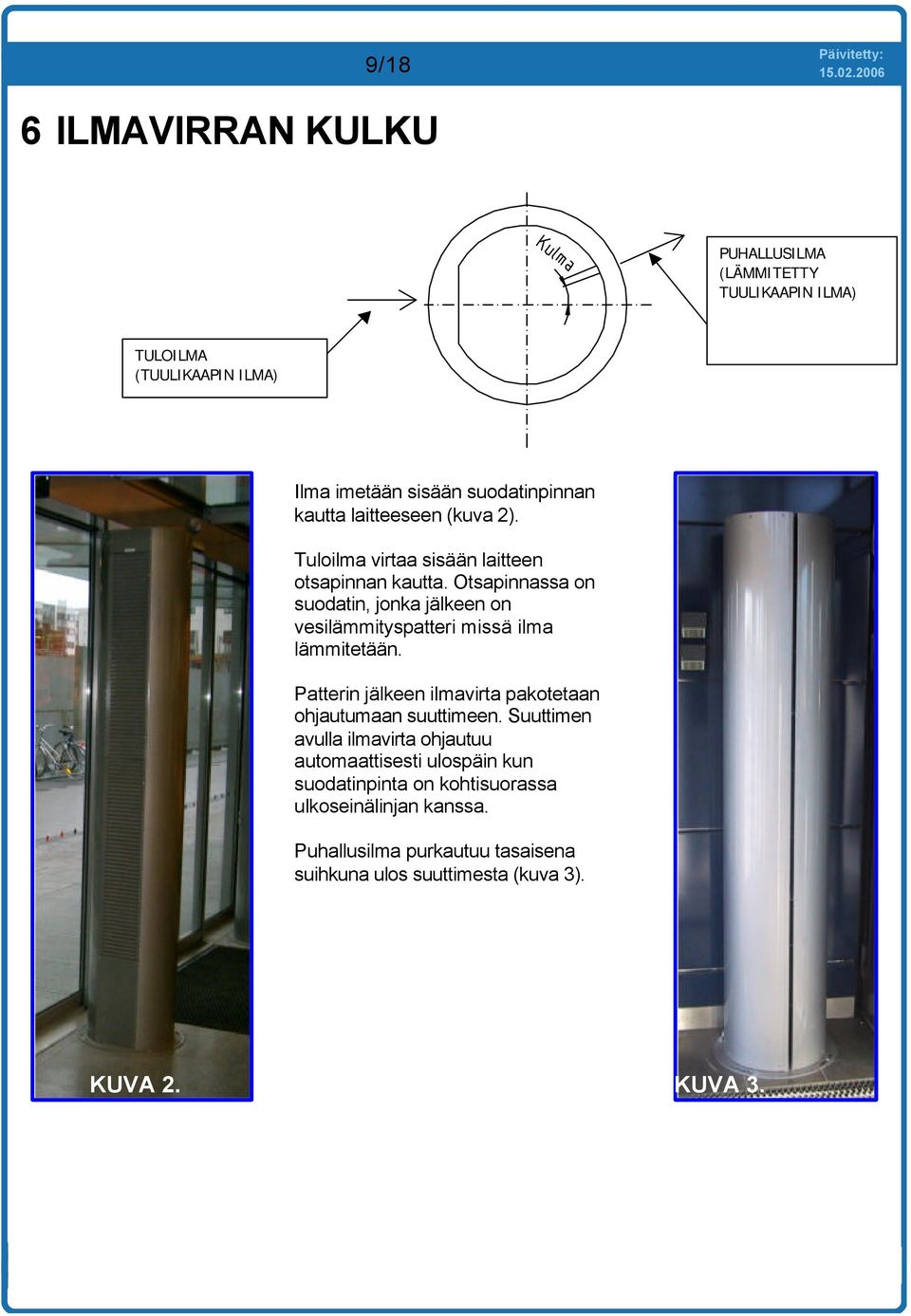

9 9/18 6 ILMAVIRRAN KULKU PUHALLUSILMA (LÄMMITETTY TUULIKAAPIN ILMA) TULOILMA (TUULIKAAPIN ILMA) Ilma imetään sisään suodatinpinnan kautta laitteeseen (kuva 2). Tuloilma virtaa sisään laitteen otsapinnan kautta. Otsapinnassa on suodatin, jonka jälkeen on vesilämmityspatteri missä ilma lämmitetään. Patterin jälkeen ilmavirta pakotetaan ohjautumaan suuttimeen. Suuttimen avulla ilmavirta ohjautuu automaattisesti ulospäin kun suodatinpinta on kohtisuorassa ulkoseinälinjan kanssa. Puhallusilma purkautuu tasaisena suihkuna ulos suuttimesta (kuva 3). KUVA 2. KUVA 3.

Otsapinnassa on suodatin, jonka jälkeen on vesilämmityspatteri missä ilma lämmitetään.

10 10/18 7 LISÄVARUSTEET 7.1 Vaipan jatko Tuodessa putkiyhteet laitteeseen yläpuolelta on laite mahdollista varustaa erillisellä jatkokappaleella, jolloin laite näyttää yhtenäiseltä. Jatkokappaleesta mainittava tilausvaiheessa Jatko (h4) Laitteen korkeus (h1) 400 Korkeus alakattoon (h2) Kokonaiskorkeus (h3) 1. Kantavat rakenteet 2. Välikatto 3. Vesiputket h1 = h2 = h3 = h4 = h4=h2-h1 7.2 Säätövarusteita vesipatterille Magneettiventtiili esim. L133B06-1, Jännitteettömänä kiinni, 0-paine-erolla, 2-tie Huonetermostaatti esim. AS30, säätöalue 0 30 o C Jäätymissuojatermostaatti esim. C-04C

yhtenäiseltä. Jatkokappaleesta mainittava tilausvaiheessa. 1. 3. 2.

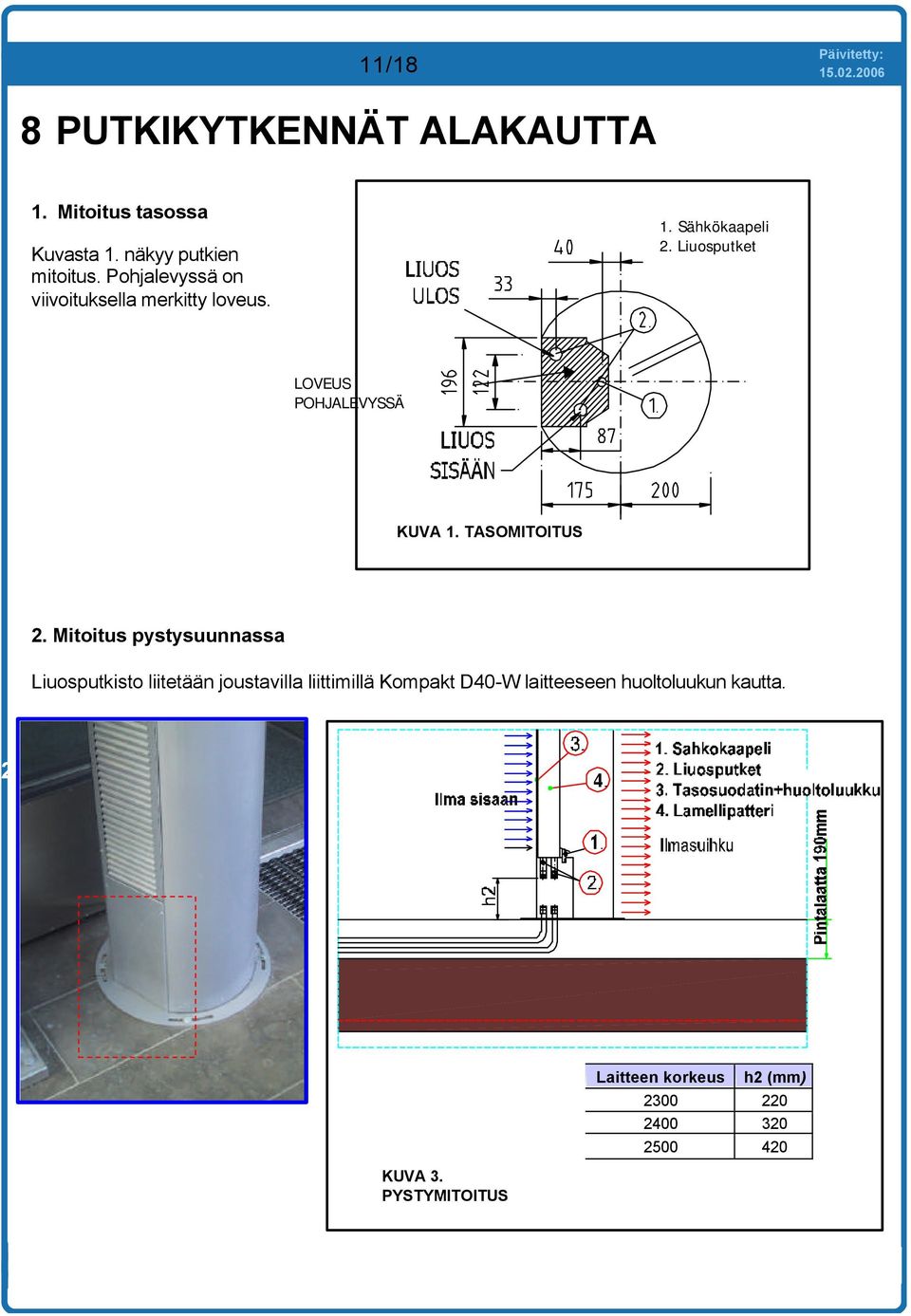

11 11/18 8 PUIKYENNÄT ALAKAUTTA z 1. Mitoitus tasossa Kuvasta 1. näkyy putkien mitoitus. Pohjalevyssä on viivoituksella merkitty loveus. 1. Sähkökaapeli 2. Liuosputket LOVEUS POHJALEVYSSÄ KUVA 1. TASOMITOITUS 2. Mitoitus pystysuunnassa Liuosputkisto liitetään joustavilla liittimillä Kompakt D40-W laitteeseen huoltoluukun kautta. A 2. KUVA 3. KUVA 3. PYSTYMITOITUS Laitteen korkeus h2 (mm) KUVA 2. HUOLTOLUUKKU

12 12/18 9 YLÄPUOLINEN KYENTÄ Kompaktin yläpuolinen kytkentä, joustavilla liitosputkilla Jäätymissuoja-anturin sijoitus paluuputkeen

13 13/18 10 KÄYTTÖ - HUOLTO 10.1 Suodatin 10.2 Puhallin 10.3 Vesipatteri Suodatin on tyyppiä karkeasuodatin/esisuodatin. Ilmasulussa on mahdollista käyttää myös tavallista karkeasuodatinmattoa (korkeintaan EU 3 luokkaa). Suodattimen koko on 1780 x 200 mm. Puhallinmoottorit ovat tyypiltään ulkoroottorimoottoreita ja huoltovapaita. Puhaltimen siipipyörä tulee tarkastaa ja puhdistaa vuosittain. Älä käytä vahvoja puhdistusaineita, ne voivat vahingoittaa moottorin laakereita. Puhdista myös puhallinkotelo. Tarkista vesipatteri aina suodattimen vaihdon yhteydessä. Jos patteri alkaa olla tukkeutunut, käytä paineilmaa ja puhalla lamellit puhtaaksi ilman kulkusuunnan vastaisesti.

Puhallinmoottorit ovat tyypiltään ulkoroottorimoottoreita ja huoltovapaita. Puhaltimen siipipyörä tulee tarkastaa ja puhdistaa vuosittain.

14 14/18 11 VIANETSINTÄ - TAKUU 11.1 Vikatilanteessa 11.2 Vaara! 11.3 Takuu Jos ilmasulku on pysähtynyt, katkaise virta turvakytkimeltä ja kytke virta uudelleen päälle. Puhaltimilla on sisäänrakennettu lämpösuoja, joka kuittaantuu virran katkaisulla ja käynnistämisellä. Mikäli näin ei tapahdu, tarkista sulakkeet. Jos laite ei edelleenkään käynnisty, kutsu sähkömies paikalle. Ainoastaan ammattimies saa tarkistaa sähköliitännät. Suuri vahingoittumisvaara. Ohjauskeskus OK31/61-VUT: Sähkömiehen tarkistettava käsikirjasta löytyvät laitteen sisään syötetyt arvot. Jos vikaa ei löydy, ota yhteyttä toimittajaan. Kahden (2) vuoden takuu materiaaleilla.

Jos laite ei edelleenkään käynnisty, kutsu sähkömies paikalle. Ainoastaan ammattimies saa tarkistaa sähköliitännät. Suuri vahingoittumisvaara.

15 15/18 12 REFERENSSEJÄ

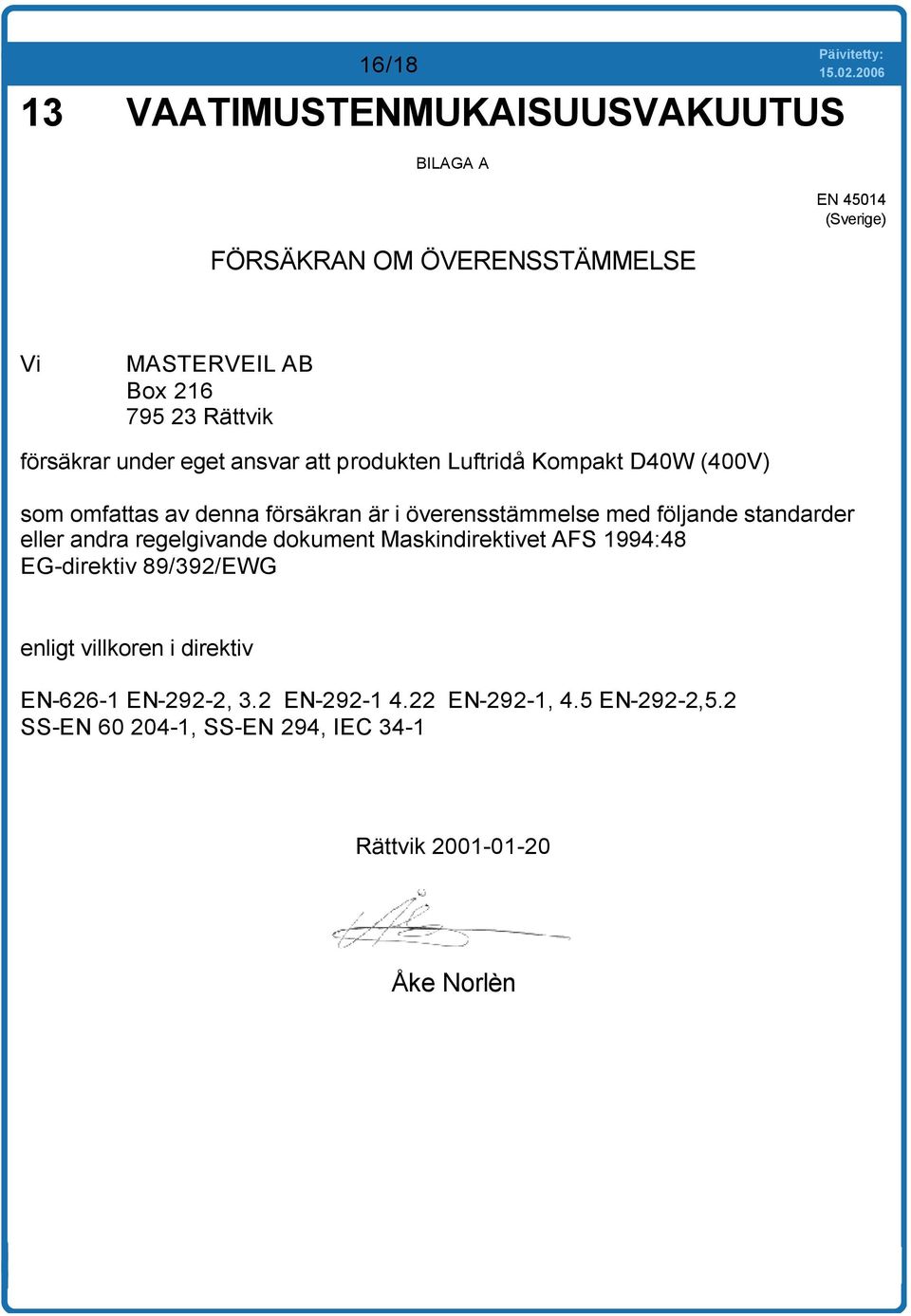

16 16/18 13 VAATIMUSTENMUKAISUUSVAKUUTUS BILAGA A FÖRSÄKRAN OM ÖVERENSSTÄMMELSE EN (Sverige) Vi MASTERVEIL AB Box Rättvik försäkrar under eget ansvar att produkten Luftridå Kompakt D40W (400V) som omfattas av denna försäkran är i överensstämmelse med följande standarder eller andra regelgivande dokument Maskindirektivet AFS 1994:48 EG-direktiv 89/392/EWG enligt villkoren i direktiv EN EN-292-2, 3.2 EN EN-292-1, 4.5 EN-292-2,5.2 SS-EN , SS-EN 294, IEC 34-1 Rättvik Åke Norlèn

överensstämmelse med följande standarder eller andra regelgivande dokument Maskindirektivet AFS 1994:48 EG-direktiv 89/392/EWG

17 17/18 14 KOMPAKT D40-W TILAUSTIETOLOMAKE Tilaaja Vastaanottaja: Nimi : Laskutusosoite: Puh: Faksi: Sähköposti: Nimi: Toimitusosoite: Haluttu toimitusaika: (huom! toimitusaika noin 6 vkoa tilauksesta) 1. LAITTEIDEN TIEDOT: Mitat: Oven korkeus: mm Haluttu laitteen korkeus (h1) (norm. oven korkeus): mm Huom! h1 minimi alaliitoksella 2300 mm h1 minimi yläliitoksella 2200 mm Jatko-osan korkeus (h4): mm Laitteen korkeus (h1) Jatko (h4) Korkeus alakattoon (h2) Kokonaiskorkeus (h3) 1. Kantavat rakenteet 2. Välikatto 3. Vesiputket h1 = h2 = h3 = h4 = h4=h2-h1

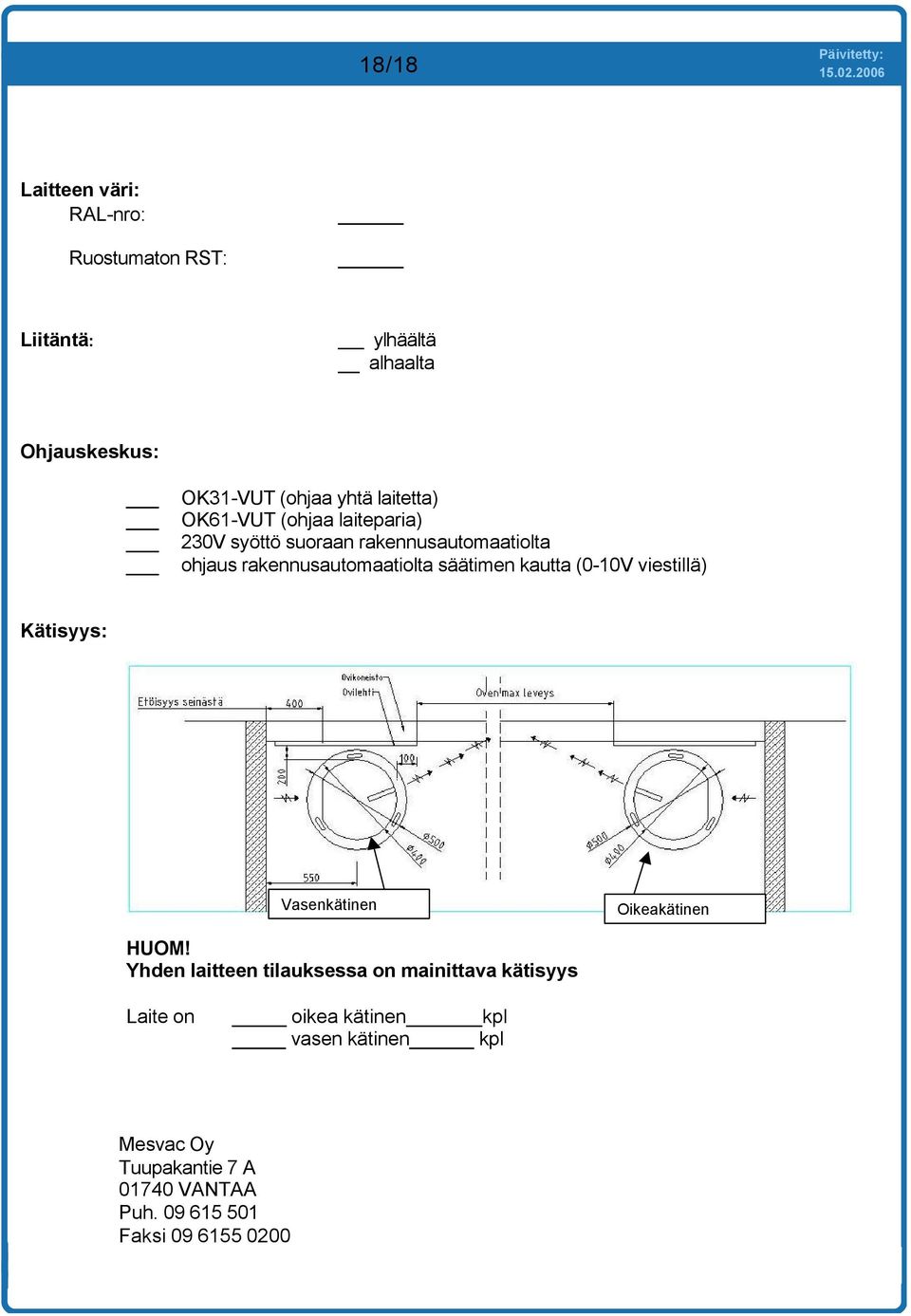

18 18/18 Laitteen väri: RAL-nro: Ruostumaton RST: Liitäntä: ylhäältä alhaalta Ohjauskeskus: OK31-VUT (ohjaa yhtä laitetta) OK61-VUT (ohjaa laiteparia) 230V syöttö suoraan rakennusautomaatiolta ohjaus rakennusautomaatiolta säätimen kautta (0-10V viestillä) Kätisyys: Vasenkätinen Oikeakätinen HUOM! Yhden laitteen tilauksessa on mainittava kätisyys Laite on oikea kätinen kpl vasen kätinen kpl Mesvac Oy Tuupakantie 7 A VANTAA Puh Faksi

säätimen kautta (0-10V viestillä) Kätisyys: Vasenkätinen Oikeakätinen HUOM!
