1 80892-fi.fm5 Page 111 Wednesday, December 15, :04 PM SISÄLTÖ FIN ASENNUS SIVU 112 SÄHKÖLIITÄNTÄ SIVU 114 ENNEN LAITTEIDEN KÄYTTÖÖNOTTOA SIVU 115 YMPÄRISTÖNSUOJELU SIVU 115 VAROTOIMIA JA YLEISIÄ SUOSITUKSIA SIVU 115 ENERGIANSÄÄSTÖNEUVOJA SIVU 116 UUNIN VARUSTEET SIVU 117 LIEDEN VARUSTEET SIVU 117 KYPSENNYSTAULUKOT SIVU 118 UUNIN JA VARUSTEIDEN PUHDISTUS SIVU 119 TAVALLISTEN SÄHKÖLEVYJEN PUHDISTUS JA HUOLTO SIVU 121 KERAAMISTEN LIESIEN PUHDISTUS JA HUOLTO SIVU 121 VIANETSINTÄ SIVU 121 HUOLTOPALVELU SIVU 122 CE VAATIMUSTENMUKAISUUSTODISTUS SIVU

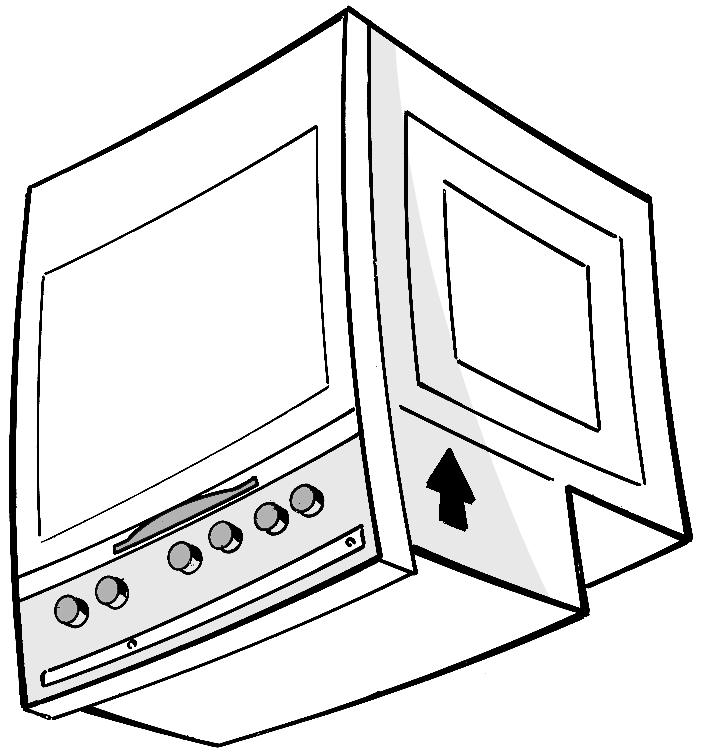

2 80892-fi.fm5 Page 112 Wednesday, December 15, :04 PM Teknisiä tietoja asentajalle ASENNUS UUNI Kun uuni on poistettu pakkauksesta, aseta se polystyreenialustalle välttääksesi laitteen vahingoittumista ennen liitäntöjen suorittamista. Älä yritä nostaa uunia kahvasta. Nosta sivuista kuten kuvassa (katso nuolta). Tarkista, ettei laite ole vahingoittunut kuljetuksen aikana. Uunin ja keittiökalusteen mitat näkyvät kuvassa. Uunin kanssa kosketuksiin joutuvien keittiökalusteiden on kestettävä kuumuutta (80 C). Jos muovi tai sideaineet eivät ole kuumentamista kestäviä, astiat voivat vääntyä, niihin voi muodostua kuplia tai ne voivat irrota liitoksistaan. Oikean ilmankierron takaamiseksi noudata kuvan ohjeita tuuletusaukkoa varten (vähintään 500 x 80 mm). Jätä myös vähintään 5 mm tilaa uunin yläreunan ja työtason alareunan välille. Tätä tilaa ei pidä tukkia poikkipuilla tai muilla rakenteellisilla elementeillä. Suorita lieden ja uunin väliset sähköliitännät (katso kappaletta Sähköliitäntä ). Kiinnitä uuni keittiökalusteeseen ruuveilla (A) kuten kuvassa. 112

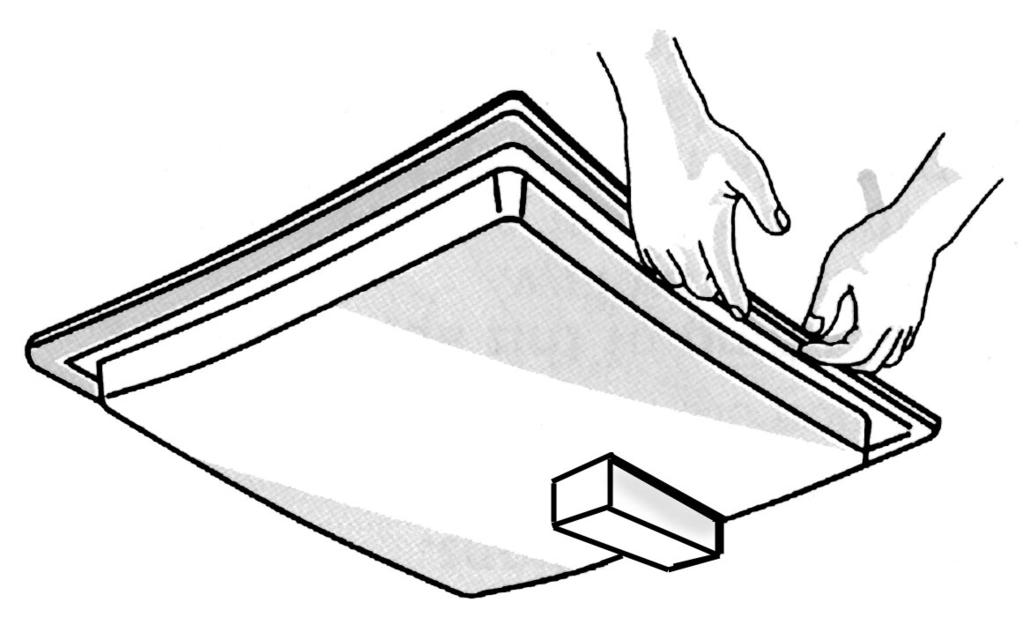

3 80892-fi.fm5 Page 113 Wednesday, December 15, :04 PM ASENNUS Liesi Liesi tulee asentaa työtasoon, jonka paksuus on mm. Lieden ja uunin välillä ei saa olla mitään (poikkipuita, tukia, tms.). Jos liesi asennetaan lähelle korkeaa kalustetta, jätä ainakin 100 mm tilaa lieden ja kalusteen reunojen välille. Tee työtasoon erikseen toimitetun Tuotetietolehtisen osoittamien mittojen mukainen aukko. Puhdista kosketusalue ja aseta paikalleen toimitettu keittotason tiiviste kuten kuvassa, jos tiivistettä ei ole valmiiksi asetettu. Liesi sähkölevyillä Jos taso on puuta, aseta paikoilleen toimitetut kiinnikkeet. 1. Sijoita paikoilleen 4 jousikiinnikettä (B) ja kiinnitä ne lieden alle. 2. Sijoita liesi työtasoon. Jos taso on marmoria, muovia, keramiikkaa, luonnonkiveä, tms., tulee keittotaso kiinnittää tukien avulla (C) koodi (tilattavissa Huoltopalvelusta). 1. Aseta tuet aukkojen päälle ja kiinnitä ne toimitetuilla ruuveilla. 2. Sijoita liesi työtasoon. Keraaminen liesi Huomaa: Poista suojakalvo ennen lieden asentamista. Jos taso on puuta, käytä kiinnittämiseen toimitettuja jousikiinnikkeitä ja ruuveja. 1. Sijoita 4 kiinnikettä (D) paikoilleen määrättyihin kohtiin kuten kuvassa. 2. Varmista kiinnikkeet paikoilleen ruuveilla (E). 3. Sijoita liesi työtasoon. Jos taso on marmoria, muovia, keramiikkaa, luonnonkiveä, tms., tulee keittotaso kiinnittää tukien avulla (F) koodi (tilattavissa Huoltopalvelusta). 1. Sijoita liesi työtasoon. 2. Aseta 4 tukea (F) kuvan mukaisesti, työtason paksuudesta riippuen. 3. Sijoita 4 ruuvia (G) reikiin (H). 113

4 80892-fi.fm5 Page 114 Wednesday, December 15, :04 PM SÄHKÖLIITÄNTÄ Varmista, että laitteet on asennettu ja kytketty sähköverkkoon valtuutetun teknikon toimesta valmistajan ohjeiden ja paikallisten määräysten mukaisesti. Asentaja vastaa laitteiden oikeasta sähköliitännästä sekä turvallisuusmääräysten noudattamisesta. Laite on liitettävä sähköverkkoon virrankatkaisijan kautta, jonka kosketinten väli on vähintään 3 mm. Laitteiden maadoitus on lakisääteinen. Älä käytä soviteosia tai jatkojohtoja. Laitteiden asentamisen jälkeen on sähköosien oltava saavuttamattomissa. Lieden ja uunin välinen liitäntä Varmista, että arvokilvessä ilmaistu jännite on sama kuin kotisi jännite. Arvokilpi on uunin etureunassa (näkyvissä kun uunin luukku on auki). Käytä H05RR-F-tyyppistä sähköjohtoa (minimipituus 800 mm): Johtimet numero 1N+ ~ 2N+ ~ 3 + ~ 3N+ ~ Liitos H05 RR-F 3X4 mm² H05 RR-F 4X2,5 mm² H05 RR-F 4X2,5 mm² H05 RR-F 5X1,5 mm² Liitä 3- ja 4-napaiset liittimet vastaaviin uunin liittimiin.3-napaiset liittimet (H) ovat käyttöpaneelin takaosan oikealla puolella, 4-napaiset liittimet (J) ovat uunin vasemmassa yläreunassa (katso kuvaa). Liitä lieden kelta-vihreä maadoitusjohto ( ) (K) ruuviin, joka on 3-napaisen liittimen vieressä. VAROITUS: ÄLÄ KYTKE LAITETTA SÄHKÖVERKKOON ENNEN KUIN KEITTOTASON JA UUNIN VÄLINEN LIITÄNTÄ ON SUORITETTU. Sijoita uuni keittiökalusteeseen. Varmista, että virtajohto ei ole puristuksissa. 114

5 80892-fi.fm5 Page 115 Wednesday, December 15, :04 PM ENNEN LAITTEIDEN KÄYTTÖÖNOTTOA Lue käyttöohjeet huolellisesti osataksesi parhaiten hyödyntää uutta liettäsi ja säilytä ne tulevaa käyttöä varten. Poista pahvi- ja muovikalvosuojukset. Ota varusteet uunista ja lämmitä se 200 asteeseen noin tunniksi. Näin poistat suojarasvan ja eristysmateriaalien hajun. Pidä ikkunaa auki tämän toimenpiteen aikana. Huomaa: Tuuletin toimii jatkuvasti vaihtelevalla nopeudella, joka riippuu komponenttien lämpötilasta laitteita käytettäessä. Täysi nopeus: kun komponenttien lämpötila on korkea. Jaksottainen puolinopeus: komponenttien alhainen lämpötila. Jaksottainen toiminta on laitteen normaali tila puolinopeudella. Tuuletin saattaa jatkaa toimintaansa jonkin aikaa laitteen sammuttamisen jälkeenkin, varmistaakseen komponenttien ja läheisten keittiökalusteiden riittävän jäähtymisen. YMPÄRISTÖNSUOJELU 1. Pakkaus Pakkausmateriaali on 100% kierrätettävää ja siinä on kierrätysmerkki ( ). 2. Tuotteet Laitteet on valmistettu kierrätettävästä materiaalista. Jos päätät romuttaa ne, toimi vastuuntuntoisesti ja noudata paikallisia jätehuoltomääräyksiä. Leikkaa sähköjohdot, jottei laitteita enää voida liittää sähköverkkoon.. VAROTOIMIA JA YLEISIÄ SUOSITUKSIA Ennen minkään huoltotoimenpiteen suorittamista on laitteet irrotettava sähköverkosta. Pidä lapset loitolla laitteita käyttäessäsi. Vain valtuutettu huoltoteknikko saa suorittaa korjauksia. Varmista, että muiden lieden lähellä olevien sähkölaitteiden johdot eivät ole kosketuksissa kuumien osien kanssa tai eivät joudu uunin luukun väliin. Uuni Älä seiso tai istu uunin luukun päällä. Älä myöskään ripusta mitään painavaa luukun kädensijaan. Käytä patalappuja peltien ja muiden varusteiden käsittelyyn kun uuni on kuuma. Älä peitä uunin pohjaa alumiinifoliolla. Älä laita uuniin syttyviä materiaaleja, se saattaa aiheuttaa tulipalovaaran, jos uuni vahingossa laitetaan päälle. 115

6 80892-fi.fm5 Page 116 Wednesday, December 15, :04 PM VAROTOIMIA JA YLEISIÄ SUOSITUKSIA Tavallinen sähköliesi/keraaminen liesi Älä laita levyjä/keittoalueita päälle ilman keittoastiaa. Lieteen kuuluu eri kokoisia levyjä/ keittoalueita. Käytä kattiloita, joiden pohjan läpimitta on sama tai hieman suurempi kuin levy/keittoalue. Käytä tasapohjaisia keittoastioita. Kovera- tai kuperapohjaiset astiat saattavat vahingoittaa liettä. Älä käytä liettä työalustana tai tukena. Älä jätä laitetta vartioimatta paistamisen aikana, se saattaa aiheuttaa tulipalovaaran. Erityissuosituksia keraamisia liesiä varten Vain paksupohjaiset teräskattilat sopivat käytettäväksi pikakiehumistoiminnon kanssa. Jos keraaminen pinta rikkoutuu tai menee säröille siihen kohdistuneen iskun johdosta (putoava esine, tms.), älä käytä sitä vaan ota välittömästi yhteys Huoltopalveluun. Älä laita alumiinifolioon käärittyjä tai muoviastiassa olevia ruokia tai kangasesineitä kuumien keittoalueiden päälle. Älä vedä keittoastioita keraamisella pinnalla - naarmuuntumisvaara. Jos liesi on varustettu halogeenilampuilla, vältä niihin katsomista toiminnan aikana. Vältä sokerin ja muiden samanlaisten ainesten joutumista liedelle. Tarpeen vaatiessa puhdista liesi noudattaen tämän kirjasen huolto- ja puhdistusohjeita. ENERGIANSÄÄSTÖNEUVOJA Käytä kattiloita ja pannuja, joiden pohjan läpimitta on yhtä suuri tai hieman suurempi kuin keittoalueen läpimitta. Käytä vain tasapohjaisia kattiloita tai pannuja. Pidä kattilassa kantta keittämisen aikana, jos mahdollista. Keitä vihannekset, perunat, yms. vähässä vedessä kypsennysajan lyhentämiseksi. Painekeitin säästää energiaa ja aikaa. (

7 80892-fi.fm5 Page 117 Wednesday, December 15, :04 PM Varusteet riippuvat mallista (katso erillistä Tuotetietolehtistä). Uunipannu Uunipannun tarkoitus on kerätä rasva ja ruokamuruset ritilän alla; sitä voidaan myös käyttää pannuna lihan, kanan, kalan ja vihannesten kypsyttämiseen. Kun käytät sitä ritilän alla, kaada siihen hieman vettä rasvatahrojen ja savun välttämiseksi. Leivinpelti Pikkuleipien, pullan ja pizzojen kypsentämiseen. Ritilä Ritilää voidaan käyttää grillinä tai leivinpeltien, kakkuvuokien ja muiden astioiden alustana. Sitä voidaan käyttää kahdessa eri asennossa ( tai ) ja se voidaan asettaa mille tahansa uunin kannattimille. Katalyyttiset paneelit (mallista riippuen) Katalyyttisten paneeleiden pinta on huokoinen ja se imee roiskuneen rasvan. Suosittelemme automaattisen puhdistusjakson suorittamista erityisen rasvaisen ruoan kypsentämisen jälkeen. 1. Uuni puhdistetaan lämmittämällä se tyhjänä 200 asteeseen noin tunnin ajaksi. 2. Jakson loputtua, kun uuni on jäähtynyt, voit tarvittaessa poistaa jäänteet kostealla sienellä. Älä käytä pesu- tai puhdistusaineita, katalyyttinen emalipinta saattaa vahingoittua. Varras (mallista riippuen) Käytä varrasta erillisen Tuotetietolehtisen ohjeiden mukaisesti. UUNIN VARUSTEET. LIEDEN VARUSTEET Lapsisuoja AMH 122 Lisävaruste on saatavissa Huoltopalvelusta, osa nro , tai jälleenmyyjältä 117

8 80892-fi.fm5 Page 118 Wednesday, December 15, :04 PM KYPSENNYSTAULUKOT. 118 Elintarvike Staattinen toiminta Lämp. C Kannatin alhaalta Ilmankiertotoiminta Kypsennysaika Kanna- Lämp. C tin (Min.) alhaalta Staattinen toiminta + Kiertoilma Kypsennysaika Kanna- Lämp. C tin (Min.) alhaalta Kypsennysaika (Min.) Liha Karitsa (1,5 Kg) Kili (1,5 Kg) Lammas (1,5 Kg) Vasikka (1,5 Kg) Nauta (1 Kg) Sika (1 Kg) Kani (1,5 Kg) Broileri (1 Kg) Kalkkuna (3 Kg) Hanhi (2 Kg) Ankka (1,5 Kg) Kala (~ 1 kg) Kulta-ahven Meriahven Lohi Tonnikala Taimen Kalaviipaleet (kg. 1) Miekkakala Tonnikala Lohi Turska Seläke Vihannekset Täytetyt paprikat Täytetyt tomaatit Uuniperunat Gratinoidut Jälkiruoat, yms. Kakut Täytetty kakku (hedelmä - juustotäyte) Tortut Omenatorttu Pikkuleivät Tuulihatut Piirakat Leipä Pizza Lasagne Vannikkeet Kohokkaat Huomaa: Kypsennysajat ja lämpötilat ovat ainoastaan suuntaa antavia. Uunin toiminnot riippuvat mallista. Katso erillistä Tuotetietolehtistä.

9 80892-fi.fm5 Page 119 Wednesday, December 15, :04 PM KYPSENNYSTAULUKOT Elintarvike Lämp. C Grilli Kannatin alhaalta Lämp. C Grilli + Ilmankierto Kannatin alhaalta Kypsennysaika (Min.) Kypsennysaika (Min.) Sisäpaisti Kyljykset Makkarat Porsaankyljykset Kala Kanankoivet Kebabit Siankylki Broilerin puolikkaat Kokonainen broileri Paisti (sika, nauta, vasikka) (~ 1kg) Ankka Lampaankoipi Paahtopaisti Huomaa: Kypsennysajat ja lämpötilat ovat ainoastaan suuntaa antavia. Uunin toiminnot riippuvat mallista. Katso erillistä Tuotetietolehtistä. UUNIN JA VARUSTEIDEN PUHDISTUS Kun ruoanlaitto on päättynyt, odota, että uuni jäähtyy ja puhdista se sitten välttääksesi kuivuneen lian muodostumista. Jos lika on paistunut uunin pintaan, käytä uuninpuhdistusainetta pakkauksessa olevia valmistajan ohjeita noudattaen. Puhdista uunin ulkopinta lämpimällä vedellä ja sienellä. Älä käytä hankaavia aineita tai hankaussieniä. Puhdista luukun ikkuna nestemäisellä pesuaineella. Pese varusteet astianpesukoneessa tai pesualtaassa uuninpuhdistusaineella. Uunin pitkäaikaisen ja eri tasoilla tapahtuneen käytön (erityisesti paljon vettä sisältävien ruokien, kuten pizzojen, täytettyjen vihannesten, tms. kypsyttämisen) jälkeen saattaa luukun tiivisteeseen muodostua kosteutta. Kun uuni on jäähtynyt, voidaan kosteus pyyhkiä pois liinalla tai sienellä. 119

10 80892-fi.fm5 Page 120 Wednesday, December 15, :04 PM Luukun irrottaminen (puhdistusta varten) 1. Avaa uunin luukku. 2. Paina saranan kiinnikkeitä (A) eteenpäin. 3. Nosta kiinnikkeitä kunnes ne tarttuvat ja irrota luukku. 4. Varo, ettet irrota saranan kiinnikkeitä uunia puhdistaessasi. 5. Aseta luukku paikalleen päinvastaisessa järjestyksessä. Grillielementin irrottaminen katon puhdistamista varten (mallista riippuen) Älä ala puhdistaa uunia ennen kuin se on jäähtynyt. 1. Katon puhdistamista varten on grillielementti vedettävä esiin ja laskettava mahdollisimman alas. 2. Puhdista katto ja palauta elementti sitten alkuperäiseen asentoonsa. Uunin lampun vaihtaminen 1. Kytke uuni irti sähköverkosta, (irroita sulake sähkötaulusta). 2. Ruuvaa lampun suojus auki. 3. Vaihda lamppu (katso kohtaa Huomaa). 4. Aseta lampun suojus paikalleen. 5. Kytke laite sähköverkkoo, (kierrä sulake takaisin sähkötaulussa). Sivulampun vaihtaminen (mallista riippuen) 1. Kytke uuni irti sähköverkosta, (irroita sulake sähkötaulusta). 2. Poista vasemmanpuoleinen sivuritilä. 3. Irrota lampun suojus ruuvimeisselin avulla. 4. Vaihda lamppu (katso kohtaa Huomaa). 5. Aseta lampun suojus paikalleen ja paina sitä uunin seinää vasten kunnes se naksahtaa paikalleen. 6. Aseta sivuritilä paikalleen. 7. Kytke laite sähköverkkoon, (kierrä sulake takaisin sähkötaulussa). Huomaa: Käytä vain 25 W 230 V uunilamppuja tyyppiä E-14, T300 C, saatavissa Huoltopalvelusta.. UUNIN JA VARUSTEIDEN PUHDISTUS 120

11 80892-fi.fm5 Page 121 Wednesday, December 15, :04 PM TAVALLISTEN SÄHKÖLEVYJEN PUHDISTUS JA HUOLTO Kytke liesi irti sähköverkosta ja odota, että se jäähtyy ennen puhdistamisen aloittamista. Tavallisen lieden huolto ja puhdistus Käytä lämmintä pesuainevettä ja kangasliinaa. Älä käytä hankaavia, syövyttäviä tai klooria sisältäviä aineita tai hankaussieniä. Älä jätä lieden päälle happamia aineita (etikka, suola, sitruunamehu, jne.). Ruostumaton teräsliesi Käytä ruostumattomalle teräkselle sopivaa puhdistusainetta. Huomaa: Lieden pitkäaikainen käyttö saatta aiheuttaa ruostumattomien teräspintojen värin muuttumista keittolevyjen ympärillä. Se johtuu keittolevyjen korkeasta lämpötilasta. Keittolevyjen puhdistus Puhdista levyt niiden ollessa lämpimiä (ei kuumia!) Käytä suolaveteen kostutettua liinaa. Kuivaa ja puhdista ruokaöljyyn kostutetulla liinalla. KERAAMISTEN LIESIEN PUHDISTUS JA HUOLTO Puhdista liesi joka käytön jälkeen kun se on jäähtynyt. Näin estät kuivuneen lian muodostumista ja helpotat puhtaanapitoa. Käytä puhdistamiseen puhdasta liinaa tai keittiöpaperia sekä pesunestettä tai erityistä keraamisten liesien puhdistusainetta. Kiinnipalanut lika lähtee toimitetun kaapimen ja erityispuhdistusaineen avulla. Räiskynyt ruoka tulisi poistaa ennen kuin se tarttuu kiinni keraamiseen pintaan. Älä käytä hankaavia aineita, uuninpuhdistusaineita tai hankaussieniä. Liesi on säännöllisesti käsiteltävä sopivalla keraamisen lieden suojavahalla. VIANETSINTÄ Uuni ei toimi. Sammuta uuni ja laita se uudelleen päälle nähdäksesi toistuuko häiriö. Tarkasta onko sähköverkossa virta. Onko valitsin asennossa 0,? Tarkasta, että olet valinnut lämpötilan ja toiminnon. Jos elektronisen valitsimen näytössä näkyy OFF, paina mitä tahansa painiketta uunin toiminnan nollaamiseksi ja säädä sitten kello. Varmista, että analoginen valitsin (mallista riippuen) on asennossa. Liesi ei toimi. Varmista, että laite on kytketty sähköverkkoon. Onko valitsin asennossa 0? Aseta laitteen pääkytkin asentoon OFF muutaman minuutin ajaksi ja sitten takaisin asentoon ON nähdäksesi toistuuko häiriö. 121

12 80892-fi.fm5 Page 122 Wednesday, December 15, :04 PM HUOLTOPALVELU Ennen kuin otat yhteyttä Huoltopalveluun: 1. Kokeile, voitko korjata vian itse (katso kappaletta Vianetsintä ). 2. Sammuta laite ja laita se uudelleen päälle nähdäksesi toistuuko häiriö. Jos vika yllä mainittujen tarkastusten jälkeen ei ole korjautunut, ota yhteys lähimpään Huoltoliikkeeseen. Ilmoita: Vian laatu. Koneen tyyppi ja malli. Service-numero (numero Service-sanan jälkeen arvokilvessä) on lieden alapuolella tai Tuotetietolehtisessä ja uunin oikealla puolella (näkyvissä kun luukku on auki). Löydät numerot myös takuukortista. Tarkka osoitteesi ja puhelinnumerosi. CE VAATIMUSTENMUKAISUUSTODISTUS Nämä laitteet on suunniteltu käytettäviksi kosketuksissa elintarvikkeisiin ja ne on valmistettu direktiivin 89/109/EEC mukaisesti. Laitteet on suunniteltu vain kotitalouden keittolaitteiksi. Mikä tahansa muu käyttö (esim. huoneen lämmittäminen) on väärinkäyttöä ja se saattaa olla vaarallista. Nämä laitteet on suunniteltu, valmistettu ja markkinoitu seuraavien normien mukaisesti: - Pienjännitedirektiivi 73/23/EEC, turvallisuusmääräykset, - EMC direktiivi 89/336/EEC, suojausvaatimukset, - direktiivin 93/68/EEC vaatimukset. Tämä laite vastaa paloturvallisuusluokkaa Y. 122
