1 Pikaopas FORD A/V VIIHDEJÄRJESTELMÄ M-AVM6020 Ole hyvä ja tutustu huolellisesti näihin käyttöohjeisiin ja säilytä ne tulevaisuutta varten, kaikki oikeudet pidätetään

2 Varoituksia Liikenneturvallisuuden varmistamiseksi ja liikennerikkomusten välttämiseksi, älä katso mitään ohjelmaa tai ohjaa järjestelmää ajon aikana. Turvallisuuden ja laitteen oikean toiminnan varmistamiseksi, laite tulisi asentaa vain ammattilaisen toimesta. Välttääksesi tapaturman tai laitteen vahingoittamisen, älä pura tai yritä korjata laitetta itse. Välttääksesi oikosulun aiheuttaman sähköiskun, vahingon tai tulipalon, älä sijoita laitetta veden läheisyyteen tai kosteisiin tiloihin. Koska laitteen näytössä on tarkkuuselektroniikkaosia, varo iskemistä TFT näyttöruutuun jottei se vahingoituisi. Laitteessa on avustustoiminto peruuttamista varten. Yhtiömme ei vastaa mahdollisista vaurioista joita syntyy auton peruuttamisesta. 1

3 Lyhyt esittely Kiitämme että päädyit ostamaan tämän korkealaatuisen elektronisen tuotteen. Tämä laite on monitoimintoinen auto A/V järjestelmä, jossa on näyttävä graafinen käyttöjärjestelmä, suunniteltu juuri autoasi varten. Se yhdistää DVD soittimen, radiovastaanottimen, bluetooth kommunikoinnin, navigaation (valinnainen), TV:n (valinnainen), ipod soitin ohjauksen (ulkoisesti ohjattu) ja tehovahvistimen yhteen. Laitteessa on edestä ladattava DVD soitin, joka toistaa: DVD, VCD, MP3, WMA, MPEG4, JPEG, jne. Lisäksi, järjestelmään kuuluu herkkä FM ja AM synteettinen radioviritin. 16:9 Laajakuva 7 extrakirkas TFT LCD näyttö, takaa parhaan visuaalisen nautinnon ja suorituskyvyn; valinnaisina varusteina on lisäksi peruutustutka, peruutuskamera, NAVI, AV ja liitännät ulkoisille oheislaitteille, laite on suunniteltu hyödyntämään autosi ISO 2-DIN soitinpaikkaa. Helppokäyttöinen graafinen valikkojärjestelmä, liitäntä puhelimille jossa Bluetooth ominaisuus, tämä mahdollistaa puheluiden vastaanottamisen nopeasti nostamatta matkapuhelinta korvalle. Jotta laite asennetaan oikein ja käyttömukavuus olisi parhain, ole hyvä ja tutustu huolellisesti tähän ohjekirjaan. 2

4 Laitteen toiminnot Sisäänrakennetut toiminnot: RADIO, DVD soitin,tv (Jos keskusyksikössä sisäänrakennettu TV moduuli), navigaatio, Bluetooth hands-free, näyttö ja tehovahvistin, (ulkoinen naviboksi on valinnainen varuste). Radio Vastaanotto: Herkkä viritin jossa FM/AM vastaanotto, esivalinnat 24 radioasemalle. DVD Soitin: Toistaa DVD / VCD / CD / Mp3 / WMA/ JPEG/MPEG4 levyt. USB portti: Tukee USB 1.1 liitännän ja toistaa MP3,WMA musiikin. Bluetooth Hands-free: Laitteessa on Bluetooth hands-free toiminto ja Bluetooth toisto-ominaisuus. (Puhelimen täytyy tukea ominaisuutta). SD Korttipaikka Navigaatio ja karttadatan lukemiseen. (Keskusyksikössä ilman sisäistä navia on yksi SD korttipaikka), myös ääni ja videotiedostojen toistoon. Valinnaiset varusteet: ipod Toisto, TV Vastaanotto, AV Toiminto (yksi tai kaksi) AV Toiminto Tukee A/V signaalia ulkoisesta oheislaitteesta ipod Toisto: Musiikki ja videotoistoon ipod laitteelta. Navigaatio toiminto (lisävaruste) Älykäs ja luotettava reittiopastus selkeän ja tarkan graafisen käyttöliittymän kautta. Laskee parhaimman reitin käyttäjän toiveiden mukaisesti, ja johdattaa turvallisesti perille asti. Näyttää graafisesti tienimet ja opastaa äänikomennoin. Navigaatio AV ja Musiikki Navigaatio: Kun ei ole tarvetta ääniopastukselle, voit nauttia normaaliin tapaan musiikista ja videoista, turvallista, onnellista ja rentouttavaa matkantekoa. Osoitteiden syöttö kosketusohjauksella: Navigaatiotilassa, voit kirjoittaa kirjaimet käsin kosketusnäytölle, kätevää ja nopeaa. 3

5 Peruutuskameranäyttö (Valinnainen) Voit seurata tilanteita takana ja peruuttaa turvallisesti, lisäämällä laitteeseen peruutuskameran. Peruutustutka (Valinnainen) Kytke auton peruutustutkaan, tunnistettu etäisyys jonka tunnistin mittaa näkyy LCD näytöltä, näet suoremmin tilanteen auton takana. Tässä muita toimintoja: Näyttöruutu: 7 Laajakuva 16:9, LCD-TFT korkeatarkkuus. Kosketusnäyttö: Helppo ohjelmalähteen käyttö. Mobiili graafinen käyttöliittymä: Täydellinen käyttäjäystävällinen graafinen käyttöjärjestelmä. Äänilähdöt: 4 kanavainen ja 5.1 kanava äänilähdöt, ulkoisten pääteasteiden liittämiseen. EQ Tilat: Standard, Custom, Pop, Rock, Classic, and Jazz. Äänenvärisäädöt: Laitteessa diskantin, keskialueen ja basson säätö. Näyttöjärjestelmä: A u t o PA L, N T S C ja S E C A M. Spektri näyttötilat: Saatavilla 5 spektritilaa. Auto Memory: Kaikki säädöt voidaan tallentaa ja palauttaa automaattisesti. Toimintonäyttö: Kaikki laitteen toiminnot säädetään näytöltä. Musta ruutu: Toiminto estää valojen heijastumisen ajon aikana päivin ja öisin. 4

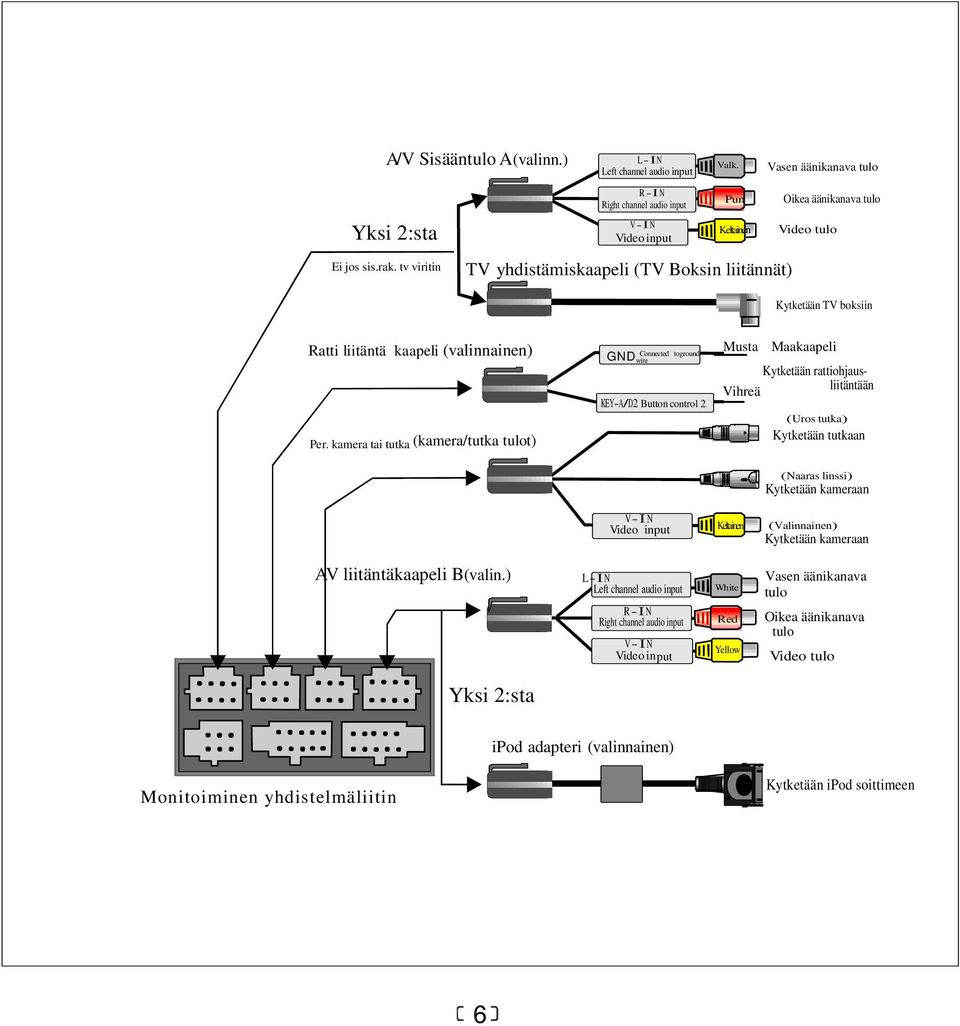

6 Kytkentäkaavio Varmistaaksesi että järjestelmä toimii mahdollisimman täydellisesti, ole hyvä ja kytke johtimet tarkoin järjestelmän kytkentäkaavion mukaisesti. Estääksesi oikosulkuja, ole hyvä ja suojaa ääni ja videoliittimien päät jos niitä ei kytketä. Keskusyksikkö Sisäänrakennetun navin antenniliitäntä GPS-ANT Sisäänrakennetun tv virittimen antenniliitäntä TV-ANT Monitoiminen yhdistelmäliitin Radio antenni Keltainen +12V/jatk. Punainen +12V/katk. Musta - 12V/maa Virtajohto Musta Rattinappien ohjausliitäntä kytkentä maihin Punainen Rattinappien ohjausliitänä kytketään A/D painike ohjausjohto 2:seen) Jos RCA johto kytketään, musiiikkia voidaan kuunnella ulkoisesta laitteesta liittämällä se auton kojetaulun oikealla puolen sijaisevaan tuloliitäntään. 5

7 A/V Sisääntulo A(valinn.) Yksi 2:sta Ei jos sis.rak. tv viritin L - I N Left channel audio input Valk. Vasen äänikanava tulo R - I N Right channel audio input Pun Oikea äänikanava tulo V - I N Video input Keltainen Video tulo TV yhdistämiskaapeli (TV Boksin liitännät) Kytketään TV boksiin Ratti liitäntä kaapeli (valinnainen) GND Connected toground Musta Maakaapeli Per. kamera tai tutka (kamera/tutka tulot) wire KEY-A/D2 Button control 2 Kytketään rattiohjaus- Vihreä liitäntään (Uros tutka) Kytketään tutkaan (Naaras linssi) Kytketään kameraan V - I N Video input Keltainen (Valinnainen) Kytketään kameraan AV liitäntäkaapeli B(valin.) L - I N Vasen äänikanava Yksi 2:sta Left channel audio input White tulo R - I N Right channel audio input Red Oikea äänikanava tulo V - I N Yellow Video in put Video tulo ipod adapteri (valinnainen) Monitoiminen yhdistelmäliitin Kytketään ipod soittimeen 6

8 Monitoiminen yhdistelmäliitin NAV siirtojohto (valinnainen) Kytketään ulkoiseen navigation module FL- OUT Valk. Etu Vasen Äänilähtö 5.1-kanava äänilähdön johto FR- OUT Pun. Etu Oikea Äänilähtö RL- OUT Valk. Taka Vasen äänilähtö RR- OUT Pun. Taka Oikea äänilähtö C- OUT Valk. Keskikanavan äänilähtö SW- OUT Musta Subwoofer äänilähtö SPDIF Keltainen Digitaalinen äänilähtö AMP- C Heräte ulkoiselle vahvistimelle A/V Lähdön johto L- OUT Valk. Vasen kanava äänilähtö R- OUT Pun. Oikea kanava äänilähtö V1- OUT Keltainen Video lähtö 1 V2- OUT Keltainen Video lähtö 2 KEY- CON Data ohjaus johto 7

9 MI C MI C DVD/VCD /CD /MP4 /MP 3 PLAY ER DVD/VCD /CD /MP4/MP3 PL AYER D I G I T A L D I G I T A L Virrankytkentä Käännä auton avainta sammuttaaksesi tai aktivoidaksesi soittimen Soittimen ollessa valmiustilassa, paina vasenta nuppia soittimen etupaneelista kytkeäksesi soittimen päälle; Kun soitin on päällä, paina ja pidä pohjassa vasenta nuppia soittimen etupaneelista siirtääksesi soittimen valmiustilaan PW R VO L AU DIO TUN E DVD/USB FM/AM SCAN NAV Äänenvoimakkuus Käännä nuppia vasemmalta etupaneelista säätääksesi äänenvoimakkuutta. PW R VOL AU DIO TUNE DVD/USB FM/AM SCAN NAV 8

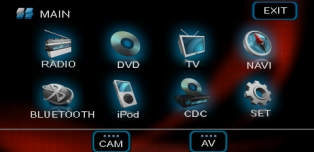

10 D I G I T A L Painikkeiden kuvaus DVD /VCD /CD /MP4 /MP3 PLAYE R 1 7 PW R VO L AU DI O TU NE 2 DVD/USB 8 3 FM/AM SCAN 4 NAV MI C 12 1 Kun soitin on päällä paina ja pidä pohjassa vasenta nuppia etupaneelista ja soitin siirtyy valmiustilaan. Paina painiketta kerran siirtyäksesi yötilaan, paina painiketta kaksi kertaa sammuttaaksesi näytön. Kytke laite päälle valmiustilasta tällä painikkeella. Säädä äänenvoimakkuutta kääntämällä painiketta. 3 Muussa tilassa, paina siirtyäksesi radiotilaan. Radiotilassa paina toistuvasti selataksesi FM1/FM2/FM3/AM vuorollaan. 4 5 Kun radio tai TV tilassa, paina painiketta valitaksesi seuraavan/edellisen aseman; Radiotilassa paina ja pidä pohjassa hakeaksesi korkeamman tai matalamman taajuuden. 2 Muussa tilassa, paina siirtyäksesi DVD tilaan. DVD tilassa, paina toistuvasti selataksesi DVD/USB/SD tilaa vuorollaan. (Soittimessa jossa sisäänrakennettu navi ei ole SD tilaa) DVD tai CD tilassa, paina toistaaksesi seuraavan/edellisen laulun tai kappaleen. 6 Mikrofoni sisäiselle Bluetooth Hands-Free toiminnolle. 9

11 7 Radiotilassa pyöritä nuppia hienosäätääksesi radiotaajuutta; 10 Navigaatio päälle/pois DVD/CD tilassa, pyöritä nuppia toistaaksesi seuraavan laulun tai kappaleen; Paina sivuttain äänenvärisäädöille Treble/Middle/Bass, ja säädä pyörittämällä Mykistä/Palauta ääni. USB Liitäntä ulkoiselle massamuistille Työnnä kapeakärkinen esine pohjaan asti ja 8 DVD Tilassa poista/vedä sisään levy. pidä se siellä nollataksesi radion tehdassäädöille. Muussa tilassa siirry tällä DVD tilaan. 9 Automaattinen haku/talletustoiminto radiolla. DVD Tilassa skannaa levyn sisällön (vaatii tuen DVD levyltä) 14 SD Muistikortin liitäntä (SD Kortti sisältää myös navi kartat) 10

12 Päävalikko Paina siirtyäksesi päävalikkoon Kuten kuva osoittaa, päävalikko koostuu seuraavista toimintatiloista: Radio, DVD, TV, Navigaatio, Bluetooth, ipod, CDC CD Vaihtaja (ei saatavilla), AV, kamera ja Setup. Siirry toimintatilaan painamalla vastaavaa toimintoa. Radiotoiminto interface DVD DVD Toiminto play interface TV interface Tila NAV Navi interfac Tila e Bluetooth Bluetooth Hands-Free Tila Valinnainen ominaisuus Valinnainen (External ominaisuus navigati on hand-free inte box is optional). Optional (valinnainen) (Ei Saatavilla) Radiotoiminto ipod interface CD Vaihtajalle Disc ch anger Peruutuskamera Camera interface AV A/V interface Liitäntä Asetusvalikko Setup interfac e play interface 11
